1 Znakowarki laserowe Oficjalny dystrybytor firmy Panasonic

2 Seria LP-V XXXXXXXXXX 2

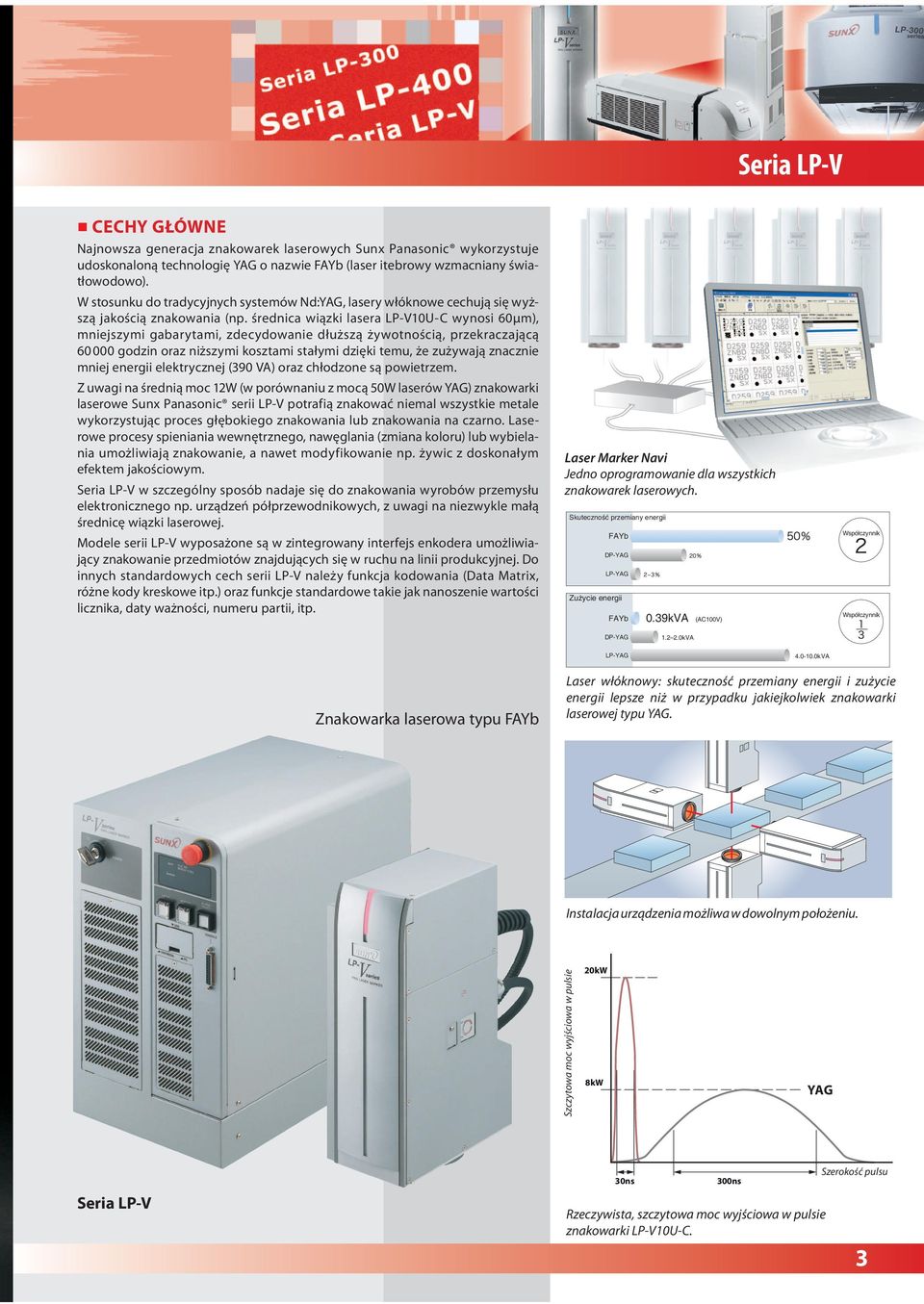

3 Seria LP-V CECHY GŁÓWNE Najnowsza generacja znakowarek laserowych Sunx Panasonic wykorzystuje udoskonaloną technologię YAG o nazwie FAYb (laser itebrowy wzmacniany światłowodowo). W stosunku do tradycyjnych systemów Nd:YAG, lasery włóknowe cechują się wyższą jakością znakowania (np. średnica wiązki lasera LP-V10U-C wynosi 60µm), mniejszymi gabarytami, zdecydowanie dłuższą żywotnością, przekraczającą godzin oraz niższymi kosztami stałymi dzięki temu, że zużywają znacznie mniej energii elektrycznej (390 VA) oraz chłodzone są powietrzem. Z uwagi na średnią moc 12W (w porównaniu z mocą 50W laserów YAG) znakowarki laserowe Sunx Panasonic serii LP-V potrafią znakować niemal wszystkie metale wykorzystując proces głębokiego znakowania lub znakowania na czarno. Laserowe procesy spieniania wewnętrznego, nawęglania (zmiana koloru) lub wybielania umożliwiają znakowanie, a nawet modyfikowanie np. żywic z doskonałym efektem jakościowym. Seria LP-V w szczególny sposób nadaje się do znakowania wyrobów przemysłu elektronicznego np. urządzeń półprzewodnikowych, z uwagi na niezwykle małą średnicę wiązki laserowej. Modele serii LP-V wyposażone są w zintegrowany interfejs enkodera umożliwiający znakowanie przedmiotów znajdujących się w ruchu na linii produkcyjnej. Do innych standardowych cech serii LP-V należy funkcja kodowania (Data Matrix, różne kody kreskowe itp.) oraz funkcje standardowe takie jak nanoszenie wartości licznika, daty ważności, numeru partii, itp. Laser Marker Navi Jedno oprogramowanie dla wszystkich znakowarek laserowych. FAYb DP-YAG LP-YAG FAYb 0.39kVA (AC100V) DP-YAG k VA LP-YAG k VA Znakowarka laserowa typu FAYb Laser włóknowy: skuteczność przemiany energii i zużycie energii lepsze niż w przypadku jakiejkolwiek znakowarki laserowej typu YAG. Instalacja urządzenia możliwa w dowolnym położeniu. Szczytowa moc wyjściowa w pulsie 20kW 8kW YAG Seria LP-V 30ns 300ns Rzeczywista, szczytowa moc wyjściowa w pulsie znakowarki LP-V10U-C. Szerokość pulsu 3

4 Seria LP-V ZASTOSOWANIA Znakowanie barwne żywic Złącze USB Pinceta Opakowanie typu blister Osłona stalowa Bateria Łożysko Układ scalony Głowica cylindra Tabliczka znamionowa Bateria pastylkowa Kij golfowy Gniazdo formy wtryskowej Znakowanie barwne żywic Kabel PTFE Przycisk z kodem QR Dioda laserowa Mikro potencjometr typu small spot Narzędzia stalowe Przyciski kokpitu samochodu Znakowanie barwne żywic Komponenty elektroniczne Listwa połączeniowa Łożyska Klawiatura telefonu komórkowego 4

5 LP-V RODZAJE ZNAKÓW Alfanumeryczne Kod QR Znaki specjalne Kod Micro QR Ukośne lub w kształcie wachlarza Znaki japońskie Kod Data Matrix Kody kreskowe OBSZAR ZNAKOWANIA LP-V15U-C 160 x 160mm LP-V10U-C 90 x 90mm 5

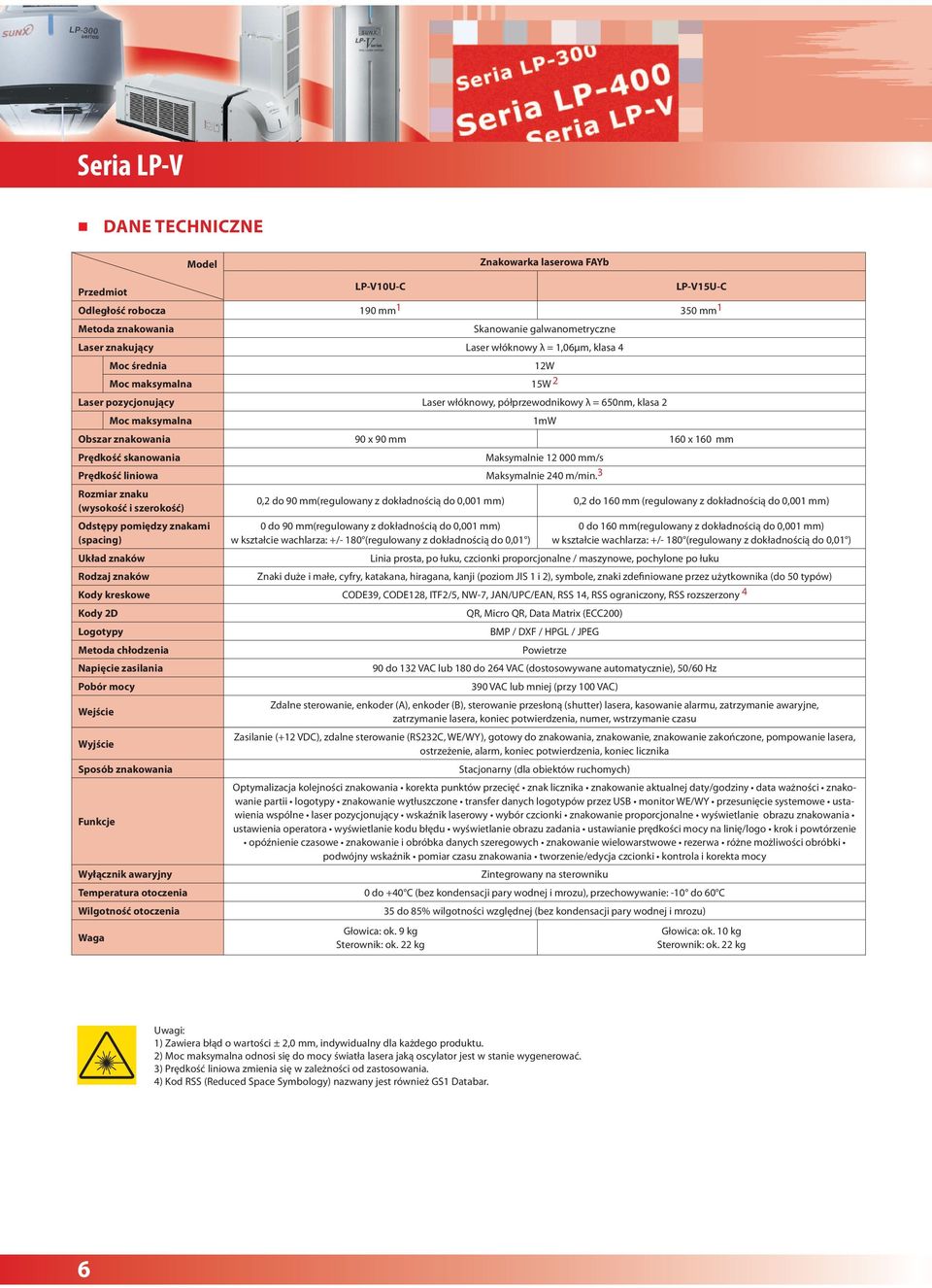

6 Seria LP-V DANE TECHNICZNE Model Znakowarka laserowa FAYb Przedmiot LP-V10U-C LP-V15U-C Odległość robocza 190 mm mm 1 Metoda znakowania Skanowanie galwanometryczne Laser znakujący Laser włóknowy λ = 1,06µm, klasa 4 Moc średnia 12W Moc maksymalna 15W 2 Laser pozycjonujący Laser włóknowy, półprzewodnikowy λ = 650nm, klasa 2 Moc maksymalna Obszar znakowania 90 x 90 mm 160 x 160 mm Prędkość skanowania Maksymalnie mm/s Prędkość liniowa Maksymalnie 240 m/min. 3 Rozmiar znaku (wysokość i szerokość) Odstępy pomiędzy znakami (spacing) Układ znaków 1mW 0,2 do 90 mm(regulowany z dokładnością do 0,001 mm) 0,2 do 160 mm (regulowany z dokładnością do 0,001 mm) 0 do 90 mm(regulowany z dokładnością do 0,001 mm) w kształcie wachlarza: +/- 180 (regulowany z dokładnością do 0,01 ) 0 do 160 mm(regulowany z dokładnością do 0,001 mm) w kształcie wachlarza: +/- 180 (regulowany z dokładnością do 0,01 ) Linia prosta, po łuku, czcionki proporcjonalne / maszynowe, pochylone po łuku Rodzaj znaków Znaki duże i małe, cyfry, katakana, hiragana, kanji (poziom JIS 1 i 2), symbole, znaki zdefiniowane przez użytkownika (do 50 typów) Kody kreskowe CODE39, CODE128, ITF2/5, NW-7, JAN/UPC/EAN, RSS 14, RSS ograniczony, RSS rozszerzony 4 Kody 2D Logotypy Metoda chłodzenia Napięcie zasilania Pobór mocy Wejście Wyjście Sposób znakowania Funkcje Wyłącznik awaryjny QR, Micro QR, Data Matrix (ECC200) BMP / DXF / HPGL / JPEG Powietrze 90 do 132 VAC lub 180 do 264 VAC (dostosowywane automatycznie), 50/60 Hz 390 VAC lub mniej (przy 100 VAC) Zdalne sterowanie, enkoder (A), enkoder (B), sterowanie przesłoną (shutter) lasera, kasowanie alarmu, zatrzymanie awaryjne, zatrzymanie lasera, koniec potwierdzenia, numer, wstrzymanie czasu Zasilanie (+12 VDC), zdalne sterowanie (RS232C, WE/WY), gotowy do znakowania, znakowanie, znakowanie zakończone, pompowanie lasera, ostrzeżenie, alarm, koniec potwierdzenia, koniec licznika Stacjonarny (dla obiektów ruchomych) Optymalizacja kolejności znakowania korekta punktów przecięć znak licznika znakowanie aktualnej daty/godziny data ważności znakowanie partii logotypy znakowanie wytłuszczone transfer danych logotypów przez USB monitor WE/WY przesunięcie systemowe ustawienia wspólne laser pozycjonujący wskaźnik laserowy wybór czcionki znakowanie proporcjonalne wyświetlanie obrazu znakowania ustawienia operatora wyświetlanie kodu błędu wyświetlanie obrazu zadania ustawianie prędkości mocy na linię/logo krok i powtórzenie opóźnienie czasowe znakowanie i obróbka danych szeregowych znakowanie wielowarstwowe rezerwa różne możliwości obróbki podwójny wskaźnik pomiar czasu znakowania tworzenie/edycja czcionki kontrola i korekta mocy Zintegrowany na sterowniku Temperatura otoczenia 0 do +40 C (bez kondensacji pary wodnej i mrozu), przechowywanie: -10 do 60 C Wilgotność otoczenia Waga Głowica: ok. 9 kg Sterownik: ok. 22 kg 35 do 85% wilgotności względnej (bez kondensacji pary wodnej i mrozu) Głowica: ok. 10 kg Sterownik: ok. 22 kg Uwagi: 1) Zawiera błąd o wartości ± 2,0 mm, indywidualny dla każdego produktu. 2) Moc maksymalna odnosi się do mocy światła lasera jaką oscylator jest w stanie wygenerować. 3) Prędkość liniowa zmienia się w zależności od zastosowania. 4) Kod RSS (Reduced Space Symbology) nazwany jest również GS1 Databar. 6

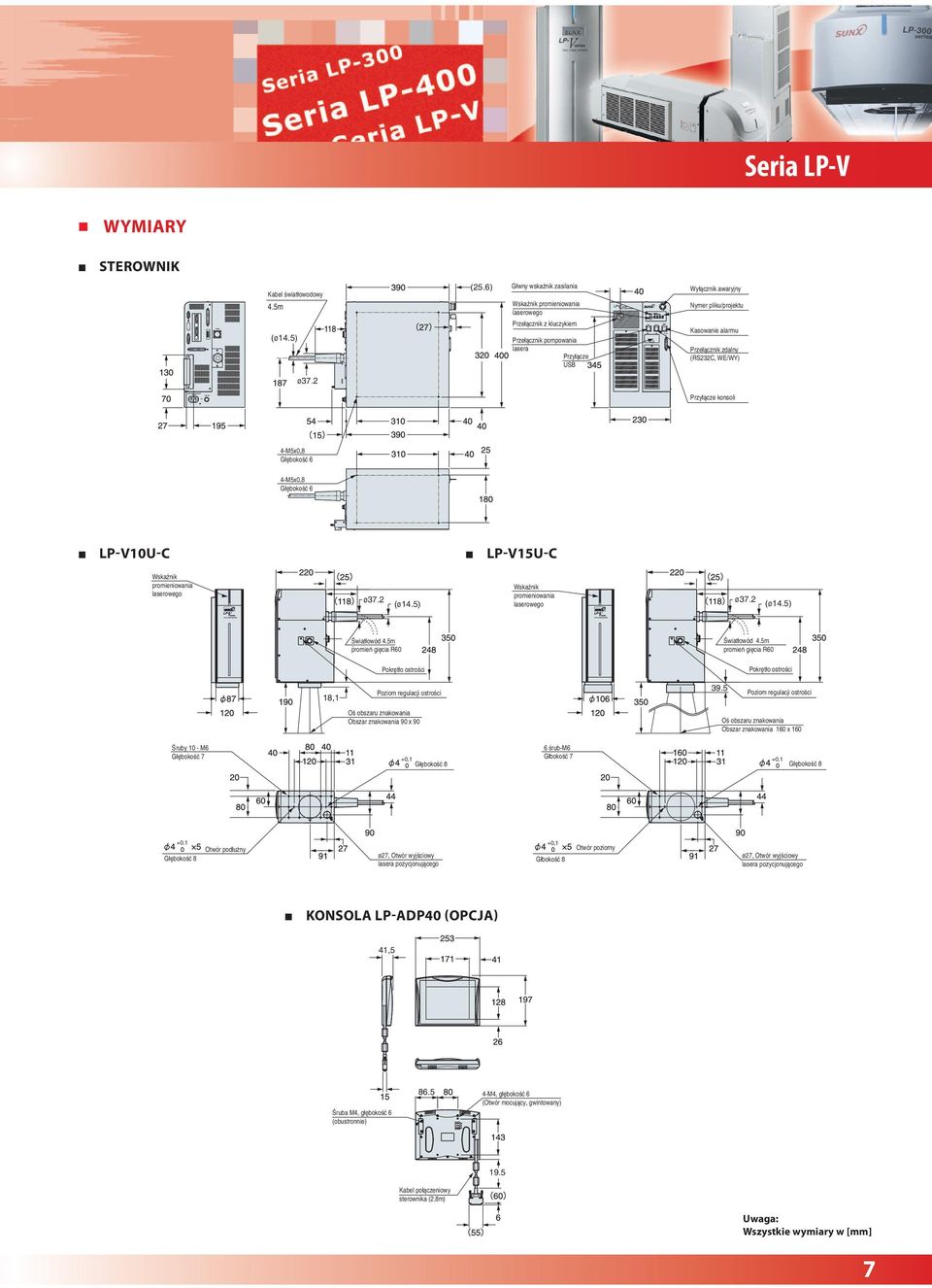

7 Seria LP-V WYMIARY STEROWNIK 4.5m (ø14.5) (25.6) laserowego lasera USB Nymer pliku/projektu Kasowanie alarmu (RS232C, WE/WY) ø M5x0,8 4-M5x0,8 LP-V10U-C LP-V15U-C promieniowania laserowego ø37.2 (ø14.5) promieniowania laserowego ø37.2 (ø14.5) 18,1 Obszar znakowania 90 x Obszar znakowania 160 x , ,1 KONSOLA LP-ADP40 (OPCJA) 41,5 (obustronnie) 86.5 sterownika (2.8m) 19.5 Uwaga: Wszystkie wymiary w [mm] 7

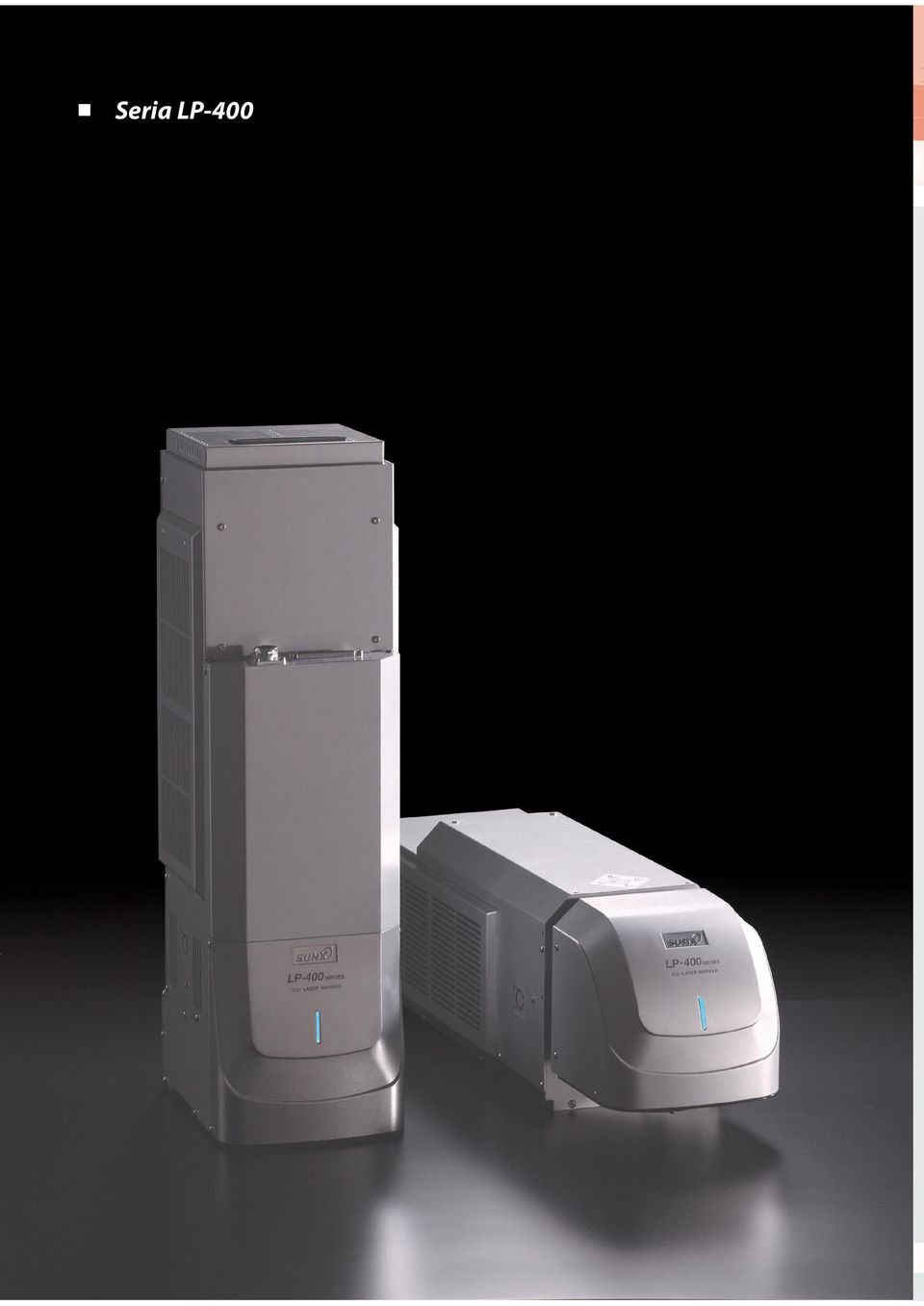

8 Seria LP-400 8

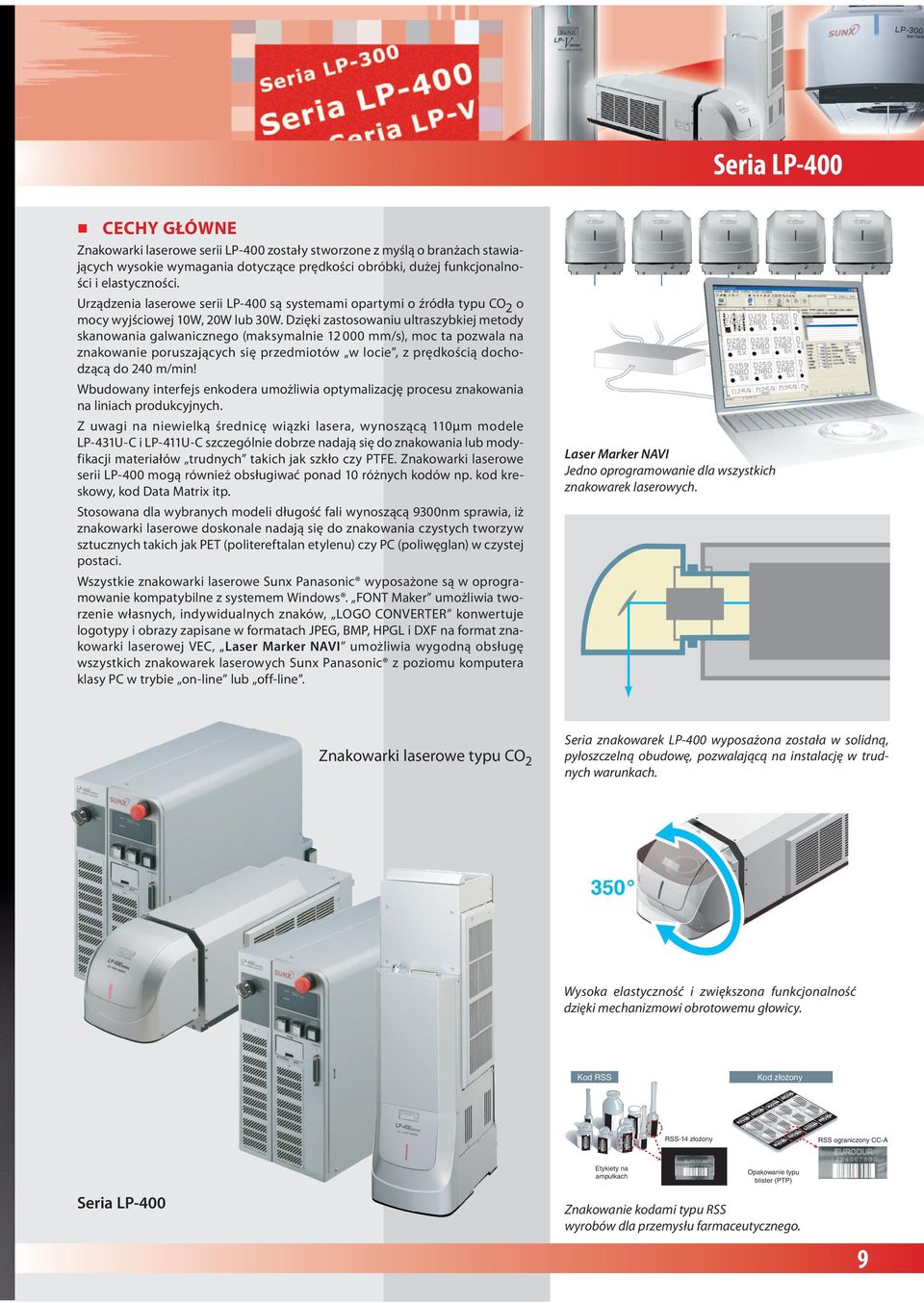

9 Seria LP-400 CECHY GŁÓWNE Znakowarki laserowe serii LP-400 zostały stworzone z myślą o branżach stawiających wysokie wymagania dotyczące prędkości obróbki, dużej funkcjonalności i elastyczności. Urządzenia laserowe serii LP-400 są systemami opartymi o źródła typu CO 2 o mocy wyjściowej 10W, 20W lub 30W. Dzięki zastosowaniu ultraszybkiej metody skanowania galwanicznego (maksymalnie mm/s), moc ta pozwala na znakowanie poruszających się przedmiotów w locie, z prędkością dochodzącą do 240 m/min! Wbudowany interfejs enkodera umożliwia optymalizację procesu znakowania na liniach produkcyjnych. Z uwagi na niewielką średnicę wiązki lasera, wynoszącą 110μm modele LP-431U-C i LP-411U-C szczególnie dobrze nadają się do znakowania lub modyfikacji materiałów trudnych takich jak szkło czy PTFE. Znakowarki laserowe serii LP-400 mogą również obsługiwać ponad 10 różnych kodów np. kod kreskowy, kod Data Matrix itp. Stosowana dla wybranych modeli długość fali wynoszącą 9300nm sprawia, iż znakowarki laserowe doskonale nadają się do znakowania czystych tworzyw sztucznych takich jak PET (politereftalan etylenu) czy PC (poliwęglan) w czystej postaci. Wszystkie znakowarki laserowe Sunx Panasonic wyposażone są w oprogramowanie kompatybilne z systemem Windows. FONT Maker umożliwia tworzenie własnych, indywidualnych znaków, LOGO CONVERTER konwertuje logotypy i obrazy zapisane w formatach JPEG, BMP, HPGL i DXF na format znakowarki laserowej VEC, Laser Marker NAVI umożliwia wygodną obsługę wszystkich znakowarek laserowych Sunx Panasonic z poziomu komputera klasy PC w trybie on-line lub off-line. Laser Marker NAVI Jedno oprogramowanie dla wszystkich znakowarek laserowych. Znakowarki laserowe typu CO 2 Seria znakowarek LP-400 wyposażona została w solidną, pyłoszczelną obudowę, pozwalającą na instalację w trudnych warunkach. Wysoka elastyczność i zwiększona funkcjonalność dzięki mechanizmowi obrotowemu głowicy. Kod RSS RSS ograniczony CC-A Seria LP-400 Etykiety na Opakowanie typu blister (PTP) Znakowanie kodami typu RSS wyrobów dla przemysłu farmaceutycznego. 9

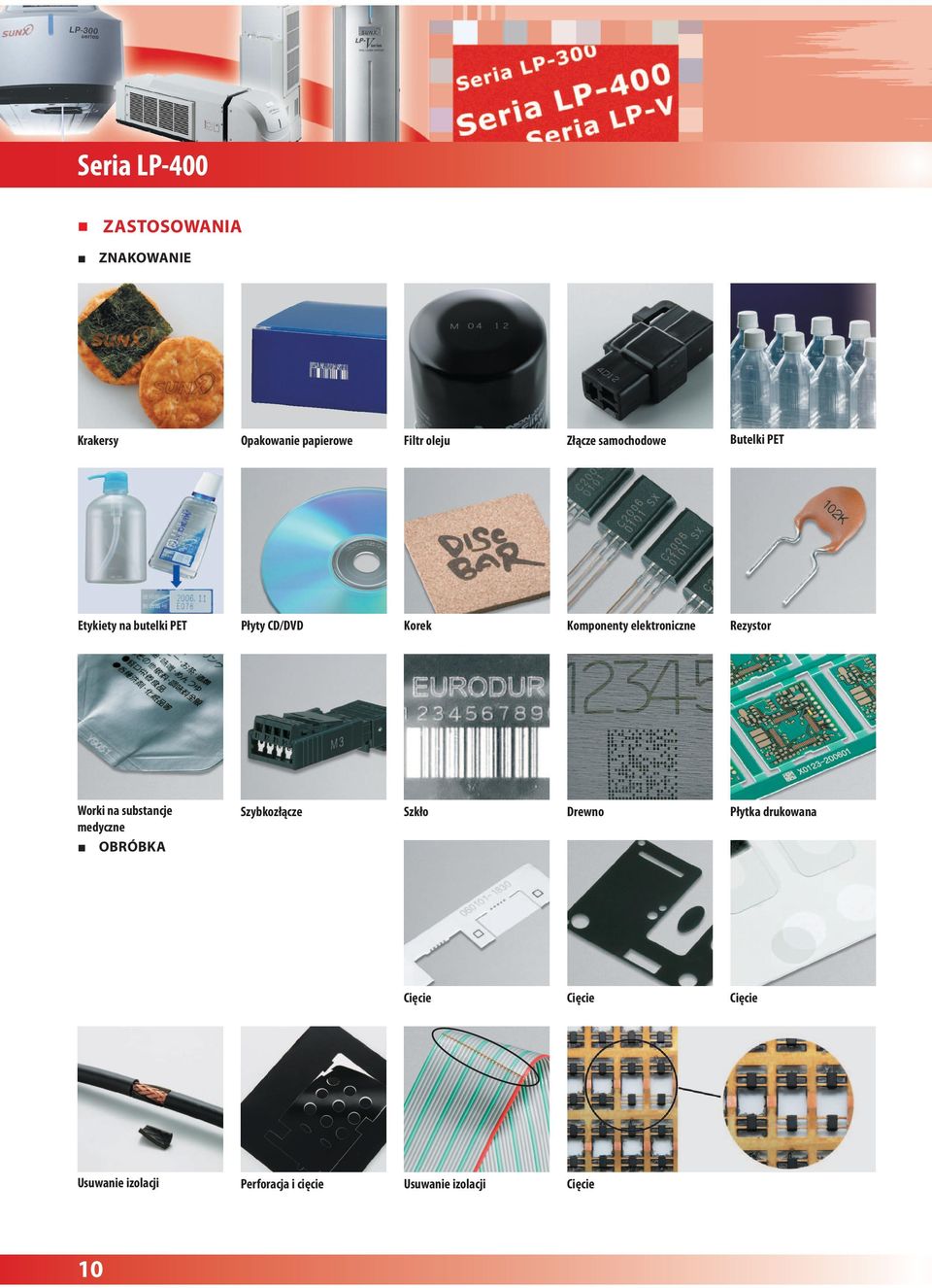

10 Seria LP-400 ZASTOSOWANIA ZNAKOWANIE Krakersy Opakowanie papierowe Filtr oleju Złącze samochodowe Butelki PET Etykiety na butelki PET Płyty CD/DVD Korek Komponenty elektroniczne Rezystor Worki na substancje medyczne OBRÓBKA Szybkozłącze Szkło Drewno Płytka drukowana Cięcie Cięcie Cięcie Usuwanie izolacji Perforacja i cięcie Usuwanie izolacji Cięcie 10

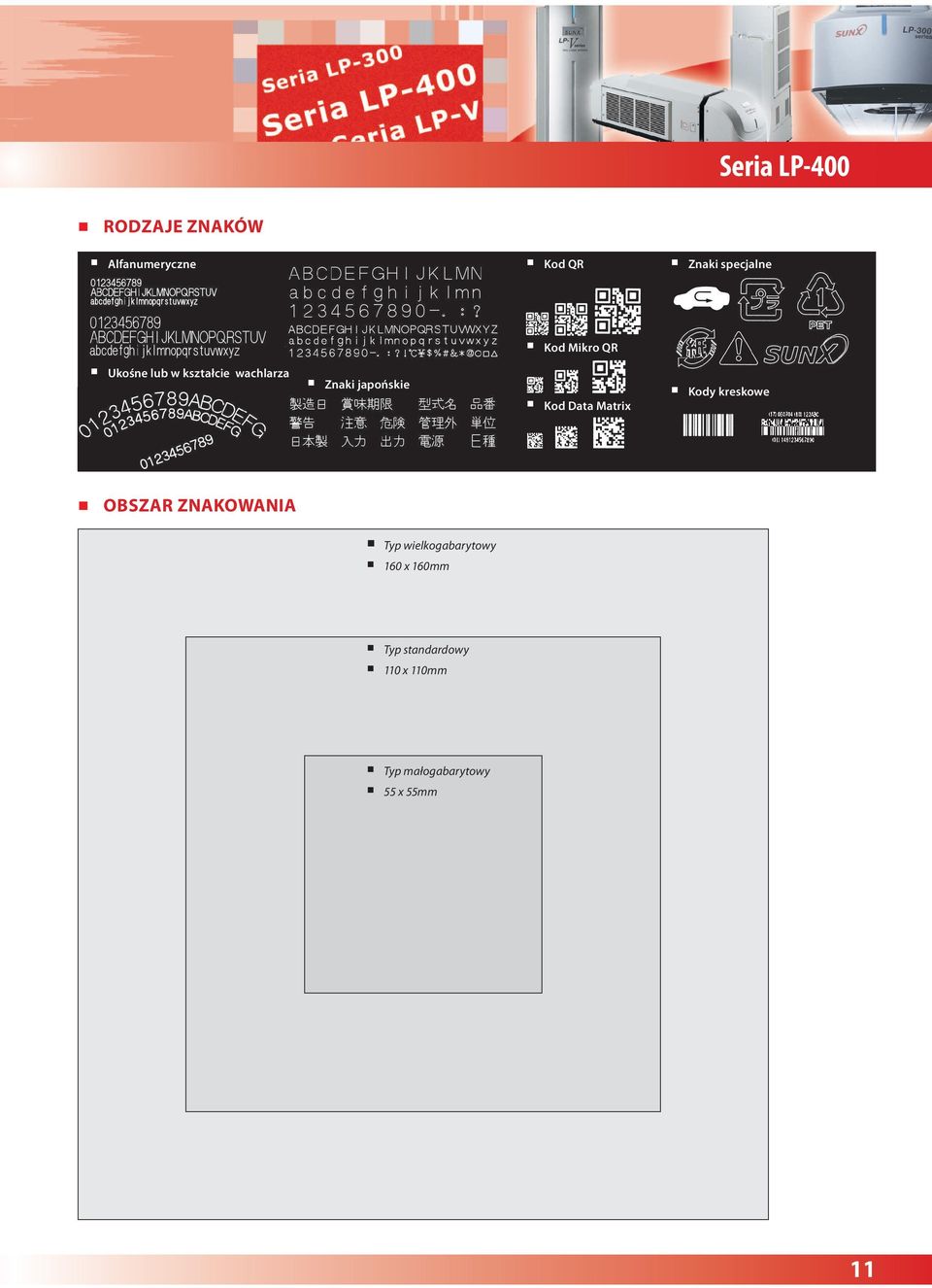

11 Seria LP-400 RODZAJE ZNAKÓW Alfanumeryczne Kod QR Znaki specjalne Kod Mikro QR Ukośne lub w kształcie wachlarza Znaki japońskie Kod Data Matrix Kody kreskowe OBSZAR ZNAKOWANIA Typ wielkogabarytowy 160 x 160mm Typ standardowy 110 x 110mm Typ małogabarytowy 55 x 55mm 11

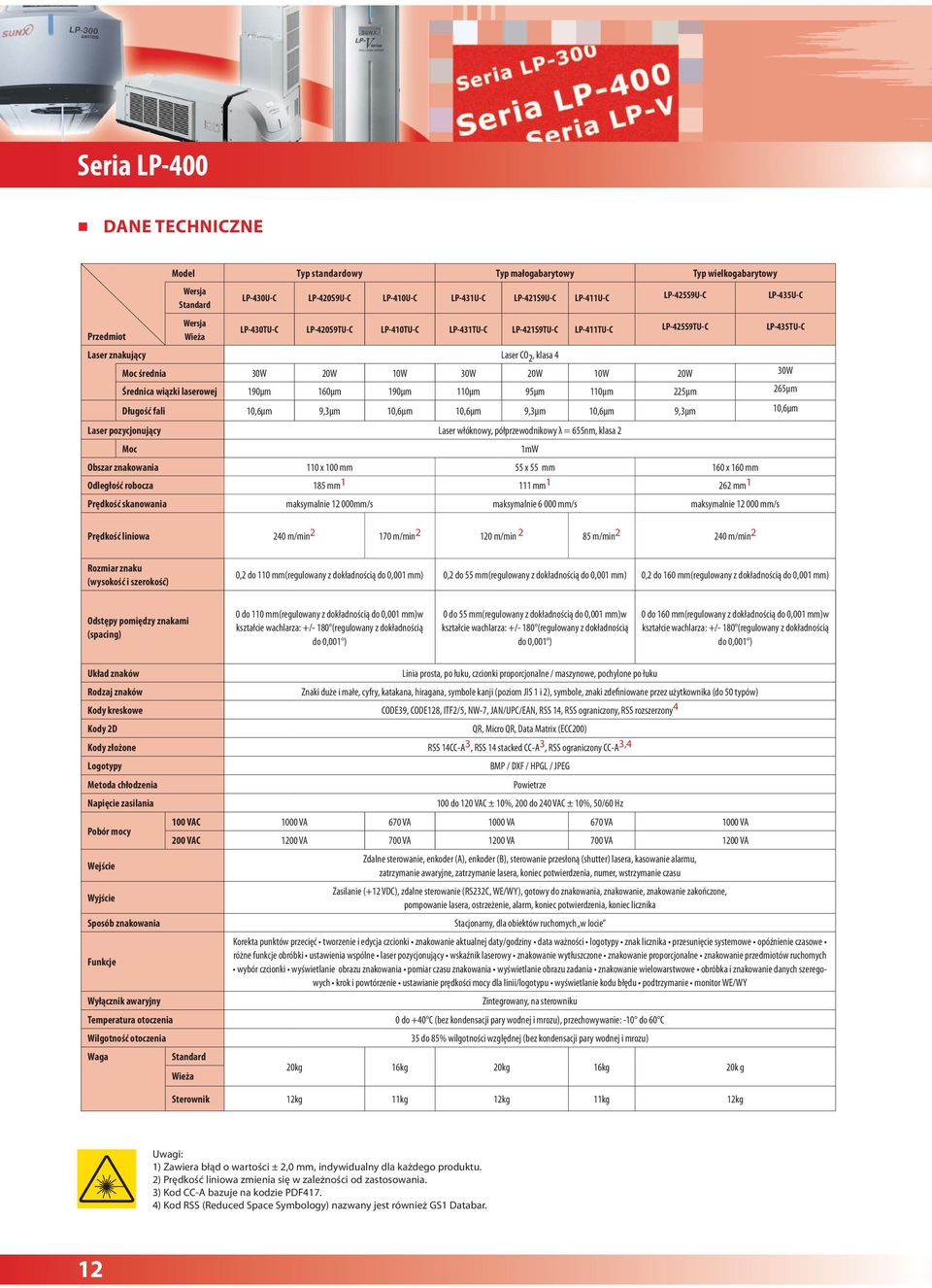

12 Seria LP-400 DANE TECHNICZNE Model Typ standardowy Typ małogabarytowy Typ wielkogabarytowy Przedmiot Wersja Standard Wersja Wieża LP-430U-C LP-420S9U-C LP-410U-C LP-431U-C LP-421S9U-C LP-411U-C LP-425S9U-C LP-435U-C LP-430TU-C LP-420S9TU-C LP-410TU-C LP-431TU-C LP-421S9TU-C LP-411TU-C LP-425S9TU-C LP-435TU-C Laser znakujący Laser CO 2, klasa 4 Moc średnia 30W 20W 10W 30W 20W 10W 20W 30W Średnica wiązki laserowej 190μm 160μm 190μm 110μm 95μm 110μm 225μm 265μm Długość fali 10,6μm 9,3μm 10,6μm 10,6μm 9,3μm 10,6μm 9,3μm 10,6μm Laser pozycjonujący Laser włóknowy, półprzewodnikowy λ = 655nm, klasa 2 Moc 1mW Obszar znakowania 110 x 100 mm 55 x 55 mm 160 x 160 mm Odległość robocza 185 mm mm mm 1 Prędkość skanowania maksymalnie mm/s maksymalnie mm/s maksymalnie mm/s Prędkość liniowa 240 m/min m/min m/min 2 85 m/min m/min 2 Rozmiar znaku (wysokość i szerokość) 0,2 do 110 mm(regulowany z dokładnością do 0,001 mm) 0,2 do 55 mm(regulowany z dokładnością do 0,001 mm) 0,2 do 160 mm(regulowany z dokładnością do 0,001 mm) Odstępy pomiędzy znakami (spacing) 0 do 110 mm(regulowany z dokładnością do 0,001 mm)w kształcie wachlarza: +/- 180 (regulowany z dokładnością do 0,001 ) 0 do 55 mm(regulowany z dokładnością do 0,001 mm)w kształcie wachlarza: +/- 180 (regulowany z dokładnością do 0,001 ) 0 do 160 mm(regulowany z dokładnością do 0,001 mm)w kształcie wachlarza: +/- 180 (regulowany z dokładnością do 0,001 ) Układ znaków Linia prosta, po łuku, czcionki proporcjonalne / maszynowe, pochylone po łuku Rodzaj znaków Znaki duże i małe, cyfry, katakana, hiragana, symbole kanji (poziom JIS 1 i 2), symbole, znaki zdefiniowane przez użytkownika (do 50 typów) Kody kreskowe CODE39, CODE128, ITF2/5, NW-7, JAN/UPC/EAN, RSS 14, RSS ograniczony, RSS rozszerzony 4 Kody 2D QR, Micro QR, Data Matrix (ECC200) Kody złożone RSS 14CC-A 3, RSS 14 stacked CC-A 3, RSS ograniczony CC-A 3,4 Logotypy Metoda chłodzenia Napięcie zasilania Pobór mocy Wejście Wyjście Sposób znakowania Funkcje Wyłącznik awaryjny BMP / DXF / HPGL / JPEG Powietrze 100 do 120 VAC ± 10%, 200 do 240 VAC ± 10%, 50/60 Hz 100 VAC 1000 VA 670 VA 1000 VA 670 VA 1000 VA 200 VAC 1200 VA 700 VA 1200 VA 700 VA 1200 VA Zdalne sterowanie, enkoder (A), enkoder (B), sterowanie przesłoną (shutter) lasera, kasowanie alarmu, zatrzymanie awaryjne, zatrzymanie lasera, koniec potwierdzenia, numer, wstrzymanie czasu Zasilanie (+12 VDC), zdalne sterowanie (RS232C, WE/WY), gotowy do znakowania, znakowanie, znakowanie zakończone, pompowanie lasera, ostrzeżenie, alarm, koniec potwierdzenia, koniec licznika Stacjonarny, dla obiektów ruchomych w locie Korekta punktów przecięć tworzenie i edycja czcionki znakowanie aktualnej daty/godziny data ważności logotypy znak licznika przesunięcie systemowe opóźnienie czasowe różne funkcje obróbki ustawienia wspólne laser pozycjonujący wskaźnik laserowy znakowanie wytłuszczone znakowanie proporcjonalne znakowanie przedmiotów ruchomych wybór czcionki wyświetlanie obrazu znakowania pomiar czasu znakowania wyświetlanie obrazu zadania znakowanie wielowarstwowe obróbka i znakowanie danych szeregowych krok i powtórzenie ustawianie prędkości mocy dla linii/logotypu wyświetlanie kodu błędu podtrzymanie monitor WE/WY Zintegrowany, na sterowniku Temperatura otoczenia 0 do +40 C (bez kondensacji pary wodnej i mrozu), przechowywanie: -10 do 60 C Wilgotność otoczenia Waga Standard Wieża 35 do 85% wilgotności względnej (bez kondensacji pary wodnej i mrozu) 20kg 16kg 20kg 16kg 20k g Sterownik 12kg 11kg 12kg 11kg 12kg Uwagi: 1) Zawiera błąd o wartości ± 2,0 mm, indywidualny dla każdego produktu. 2) Prędkość liniowa zmienia się w zależności od zastosowania. 3) Kod CC-A bazuje na kodzie PDF417. 4) Kod RSS (Reduced Space Symbology) nazwany jest również GS1 Databar. 12

13 Seria LP-400 WYMIARY STEROWNIK Console IP-ADP40 (optional) Główny wskaźnik zasilania Wyłącznik awaryjny Wskaźnik promieniowania laserowego Kluczyk wyłączający Numer pliku/projektu Kasowanie alarmu Śruba M4 głębokość 6 (po obu stronach) 4-M4, głębokość 6 Otwór mocujący, gwintowany 4-M5x0.8 głębokość Przełącznik pompowania lasera Przyłącze USB Przełącznik zdalny (RS232C, WE/WY) Przyłącze konsoli Kabel połączeniowy sterownika (2.8m) M5x0.8 głębokość 6 GŁOWICA LP-430U-C, LP-431U-C, LP-420S9U-C, LP-421S9U-C, LP-435U-C, LP-425S9U-C 2-M4x0.7 Oś głowicy LP-430TU-C, LP-431TU-C, LP-420S9TU-C, LP-421S9TU-C, LP-425S9TU-C M6x1, głębokość Wskaźnik promieniowania laserowego Wskaźnik promieniowania laserowego 2.5 Pokrętło ostrości Otwory wentylacyjne Poziom regulacji ostrości 2-M4x0,7, głębokość 10 6-M6x1, głębokość 15 Oś obszaru znakowania Obszar znakowania Odległość robocza ø ø7 Óś obszaru znakowania (109.5) (65.5) Odległość robocza Oś obszaru znakowania Pokrętło ostrości Poziom regulacji ostrości M6x1, głębokość 8 ø ø30, Otwór wyjściowy lasera pozycjonującego (132.1) ø30, Otwór wyjściowy lasera pozycjonującego LP-410U-C, LP-411U-C LP-410TU-C, LP-411TU-C M4x0.7 6-M6x1, głębokość 15 Oś głowicy Wskaźnik promieniowania laserowego Wskaźnik promieniowania laserowego 2.5 Otwory wentylacyjne 6-M6x1, głębokość 15 Pokrętło ostrości Poziom regulacji ostrości 2-M4x0,7, głębokość 10 Oś obszaru znakowania Obszar znakowania Odległośc robocza ø ø7 Óś obszaru znakowania (109.5) (65.5) Odległość robocza Oś obszaru znakowania Pokrętło ostrości Poziom regulacji ostrości M6x1, głębokość 8 ø ø30, Otwór wyjściowy lasera pozycjonującego (132.1) ø30, Otwór wyjściowy lasera pozycjonującego Uwaga: Wszystkie wymiary w [mm] 13

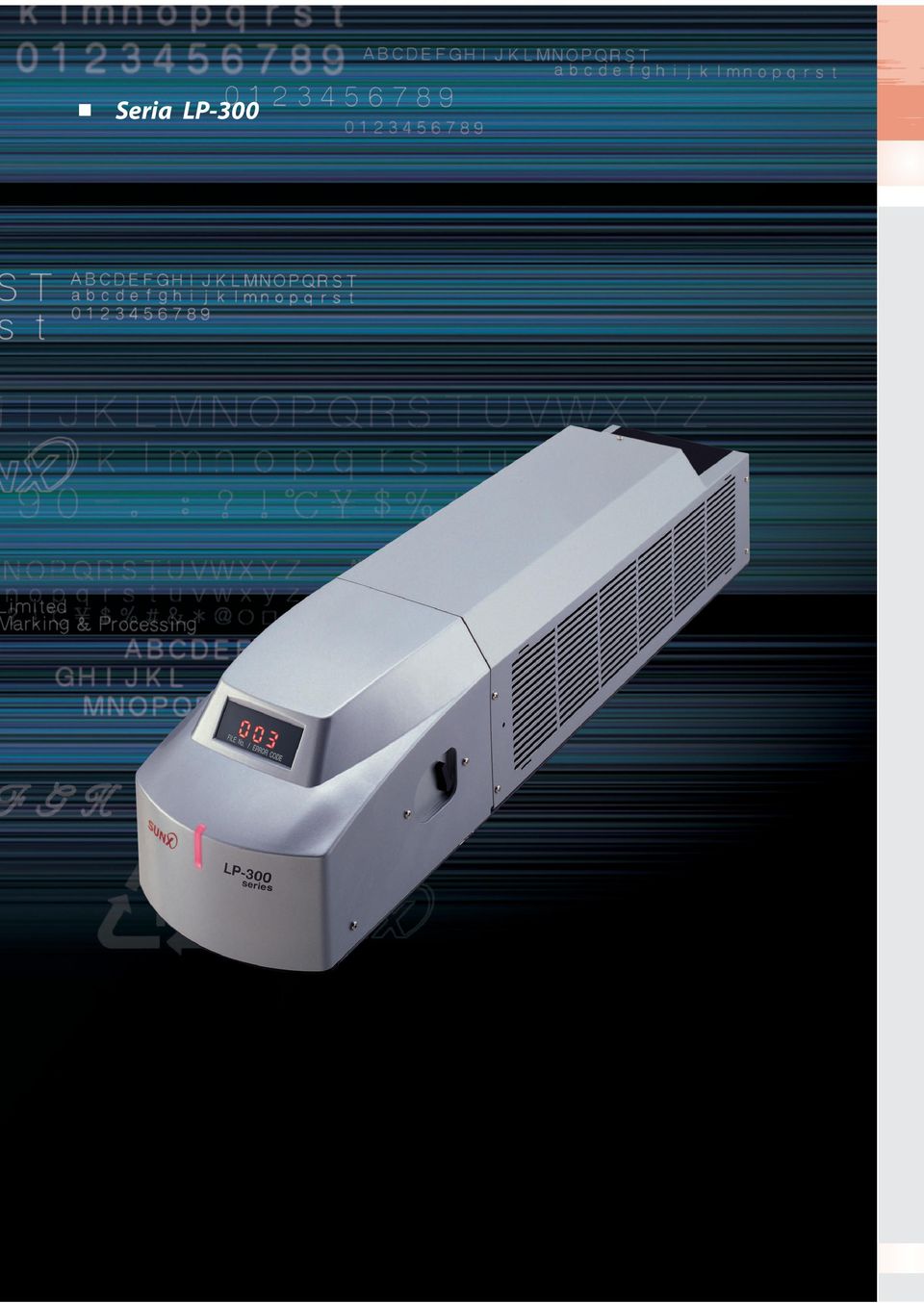

14 Seria LP

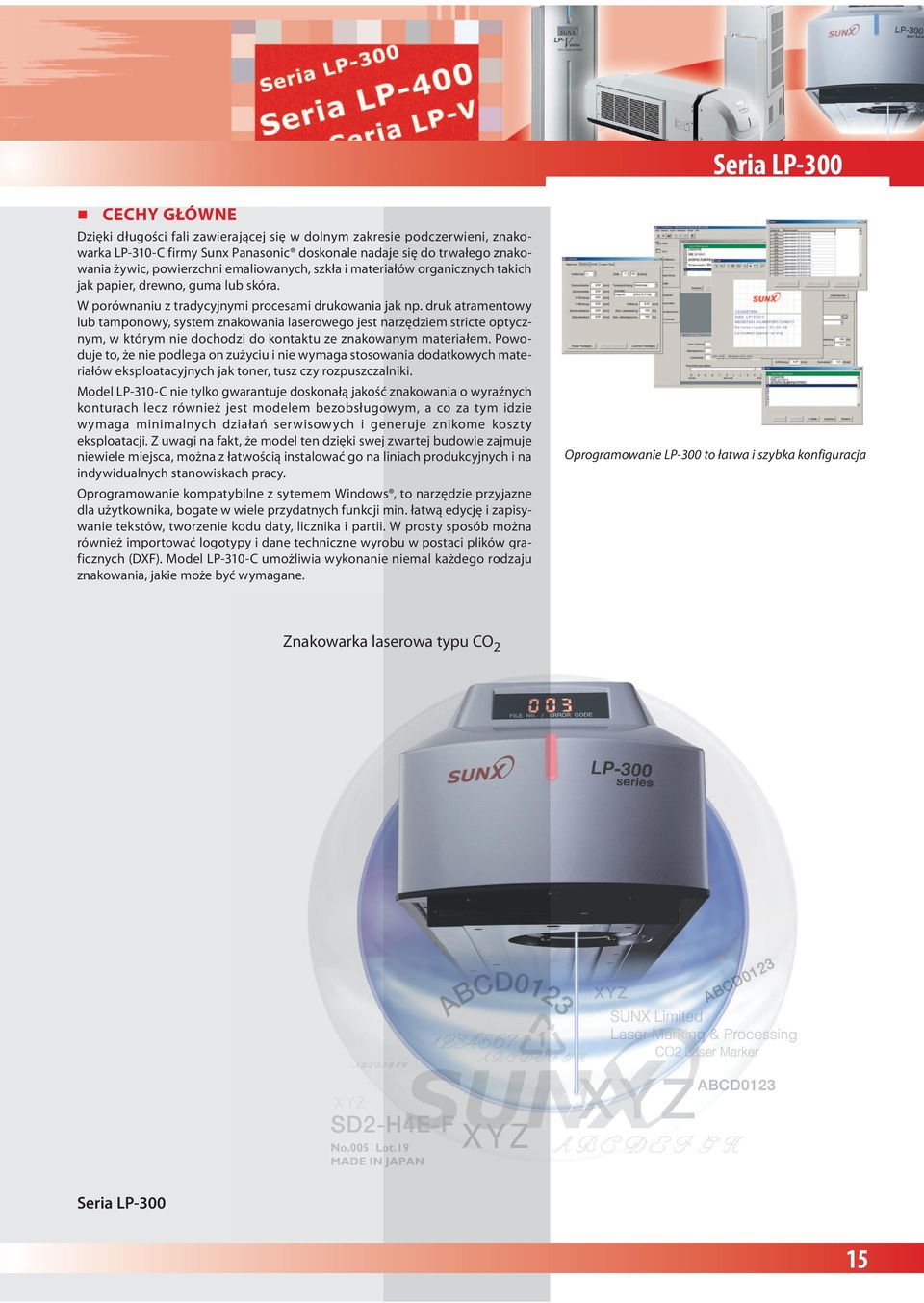

15 Seria LP-300 CECHY GŁÓWNE Dzięki długości fali zawierającej się w dolnym zakresie podczerwieni, znakowarka LP-310-C firmy Sunx Panasonic doskonale nadaje się do trwałego znakowania żywic, powierzchni emaliowanych, szkła i materiałów organicznych takich jak papier, drewno, guma lub skóra. W porównaniu z tradycyjnymi procesami drukowania jak np. druk atramentowy lub tamponowy, system znakowania laserowego jest narzędziem stricte optycznym, w którym nie dochodzi do kontaktu ze znakowanym materiałem. Powoduje to, że nie podlega on zużyciu i nie wymaga stosowania dodatkowych materiałów eksploatacyjnych jak toner, tusz czy rozpuszczalniki. Model LP-310-C nie tylko gwarantuje doskonałą jakość znakowania o wyraźnych konturach lecz również jest modelem bezobsługowym, a co za tym idzie wymaga minimalnych działań serwisowych i generuje znikome koszty eksploatacji. Z uwagi na fakt, że model ten dzięki swej zwartej budowie zajmuje niewiele miejsca, można z łatwością instalować go na liniach produkcyjnych i na indywidualnych stanowiskach pracy. Oprogramowanie kompatybilne z sytemem Windows, to narzędzie przyjazne dla użytkownika, bogate w wiele przydatnych funkcji min. łatwą edycję i zapisywanie tekstów, tworzenie kodu daty, licznika i partii. W prosty sposób można również importować logotypy i dane techniczne wyrobu w postaci plików graficznych (DXF). Model LP-310-C umożliwia wykonanie niemal każdego rodzaju znakowania, jakie może być wymagane. Oprogramowanie LP-300 to łatwa i szybka konfiguracja Znakowarka laserowa typu CO 2 Seria LP

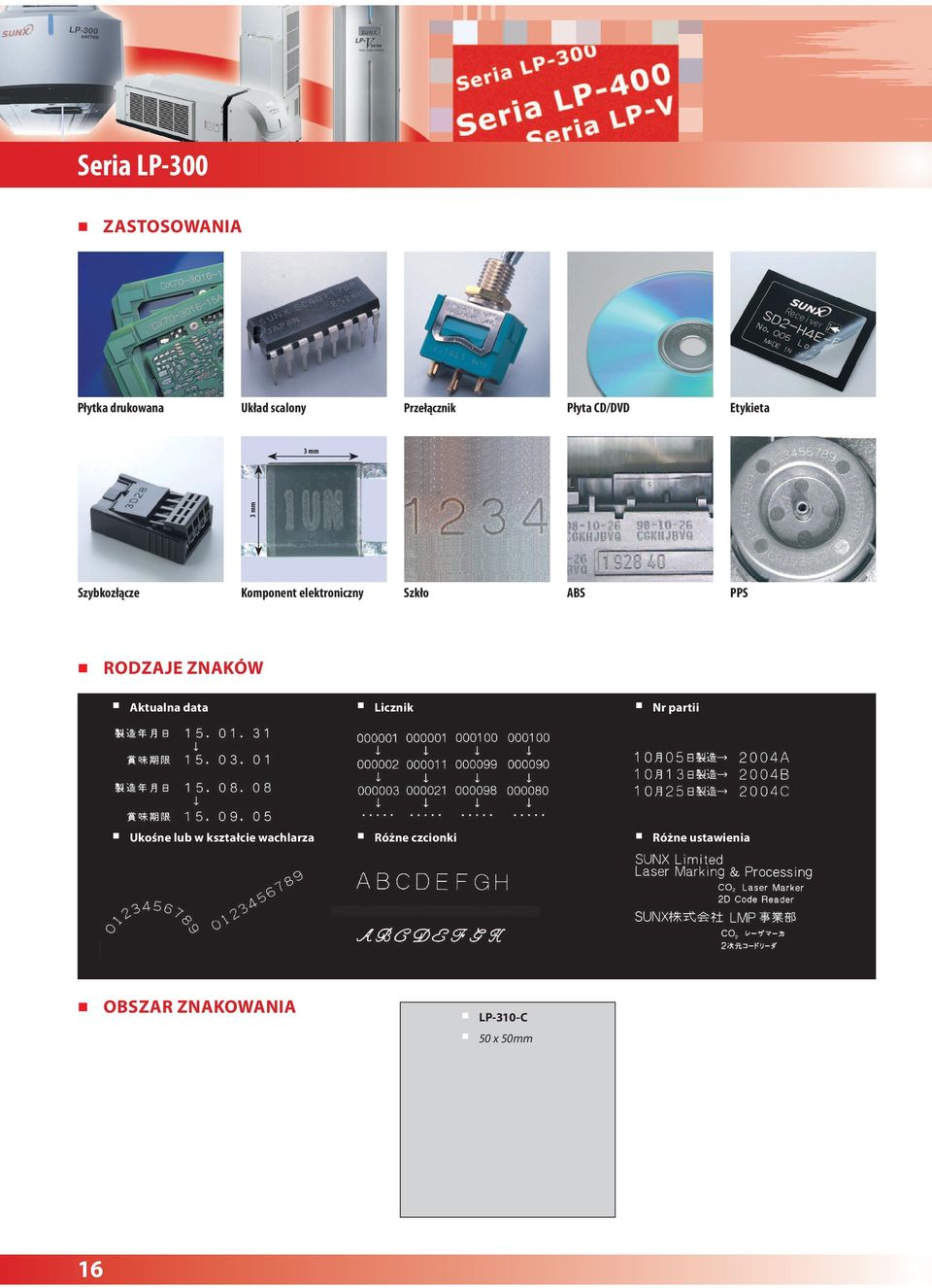

16 Seria LP-300 ZASTOSOWANIA Płytka drukowana Układ scalony Przełącznik Płyta CD/DVD Etykieta 3 mm 3 mm Szybkozłącze Komponent elektroniczny Szkło ABS PPS RODZAJE ZNAKÓW Aktualna data Licznik Nr partii Ukośne lub w kształcie wachlarza Różne czcionki Różne ustawienia OBSZAR ZNAKOWANIA LP-310-C 50 x 50mm 16

17 Seria LP-300 DANE TECHNICZNE Przedmiot Model Znakowarka laserowa CO 2 LP-310-C Odległość robocza 145 mm 1 Metoda znakowania Skanowanie galwanometryczne Laser znakujący Laser CO 2, moc średnia 12W (maksymalna 40W), = 10,6µm, klasa: 4 Obszar znakowania 50 x 50 mm Podstawowe wymiary znaków 0,2 do 50 mm (regulowane z dokładnością do 0,001 mm) 2 Prędkość skanowania Układ znaków Sposób znakowania Rodzaj znaków Znakowanie Maksymalnie mm/s Linia prosta, po łuku, linia prosta ukośna, odbicie lustrzane Stacjonarny Znaki duże i małe, symbole, katakana, hiragana, znaki kanji (poziom JIS 1), znaki zdefiniowane przez użytkownika (do 50 typów) Projekty/Daty Maksymalnie 120 Ustawienia 30 typów Wejście Wyjście RS232C Interfejs USB 1.1 Oprogramowanie Długość kabla Sposób instalacji Metoda chłodzenia Napięcie zasilania Pobór mocy Wejście Funkcje Temperatura otoczenia Wilgotność otoczenia Waga Zatrzymanie promieniowania laserowego, numer pliku, wyzwolenie, kasowanie licznika, blokada zewnętrzna (moduł zasilający) Alarm, stan znakowarki laserowej, koniec licznika Tylko dla urządzeń zewnętrznych Tylko dla oprogramowania konfiguracyjnego Windows XP / 2000, rozdzielczość ekranu: 800 x 600 lub wyższa 5m (pomiędzy głowicą a modułem zasilającym) Dowolny (poziomo, pionowo, ukośnie) Powietrze (głowica i moduł zasilający) 90 do 132 VAC lub 180 do 264 VAC (dostosowywane automatycznie), 50/60 Hz 700 VA lub mniej (przy 100 VAC) Sterowanie zdalne, wyzwalanie, enkoder (A), enkoder (B), sterowanie migawką, pompowanie lasera, kasowanie alarmu, zatrzymanie awaryjne, zatrzymanie lasera, koniec potwierdzenia, numer, wstrzymanie czasu Znakowanie partii aktualna data/czas data ważności znak licznika znakowanie CAD korekta punktów przecięć laser pozycjonujący znakowanie wytłuszczone wyświetlanie obrazu znakowania lista zapisanych plików znakowanie próbne wyświetlanie historii błędów 0 do +40 C (bez kondensacji pary wodnej i mrozu), przechowywanie: -10 do +50 C 35 do 85% wilgotności względnej, składowanie: 35 do 85% wilgotności względnej (bez kondensacji pary wodnej i mrozu) Głowica: ok. 13 kg, moduł zasilający: ok. 5 kg Uwagi: 1) Odległość robocza może odbiegać w indywidualnych przypadkach o ± 3,0 mm w zależności od produktu. 2) Rzeczywisty rozmiar znaku zależy od znakowanego materiału. Windows jest zastrzeżonym znakiem towarowym Microsoft Corporation w Stanach Zjednoczonych i innych krajach. 17

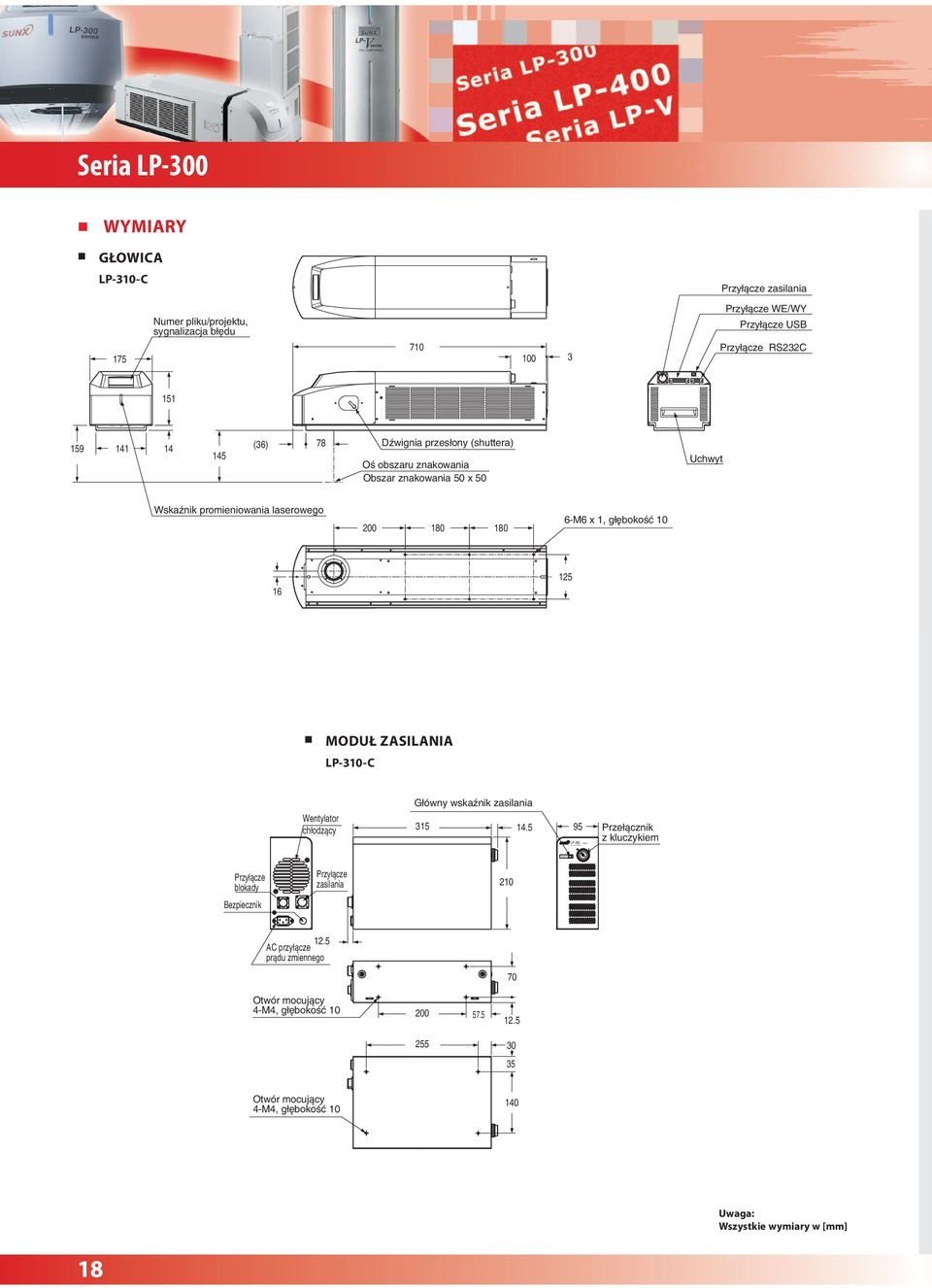

18 POWER CO 2Laser Marker series Seria LP-300 WYMIARY GŁOWICA LP-310-C 175 Numer pliku/projektu, (36) 78 Obszar znakowania 50 x 50 Uchwyt M6 x MODUŁ ZASILANIA LP-310-C Wentylator LP-300 z kluczykiem blokady Bezpiecznik zasilania Uwaga: Wszystkie wymiary w [mm] 18

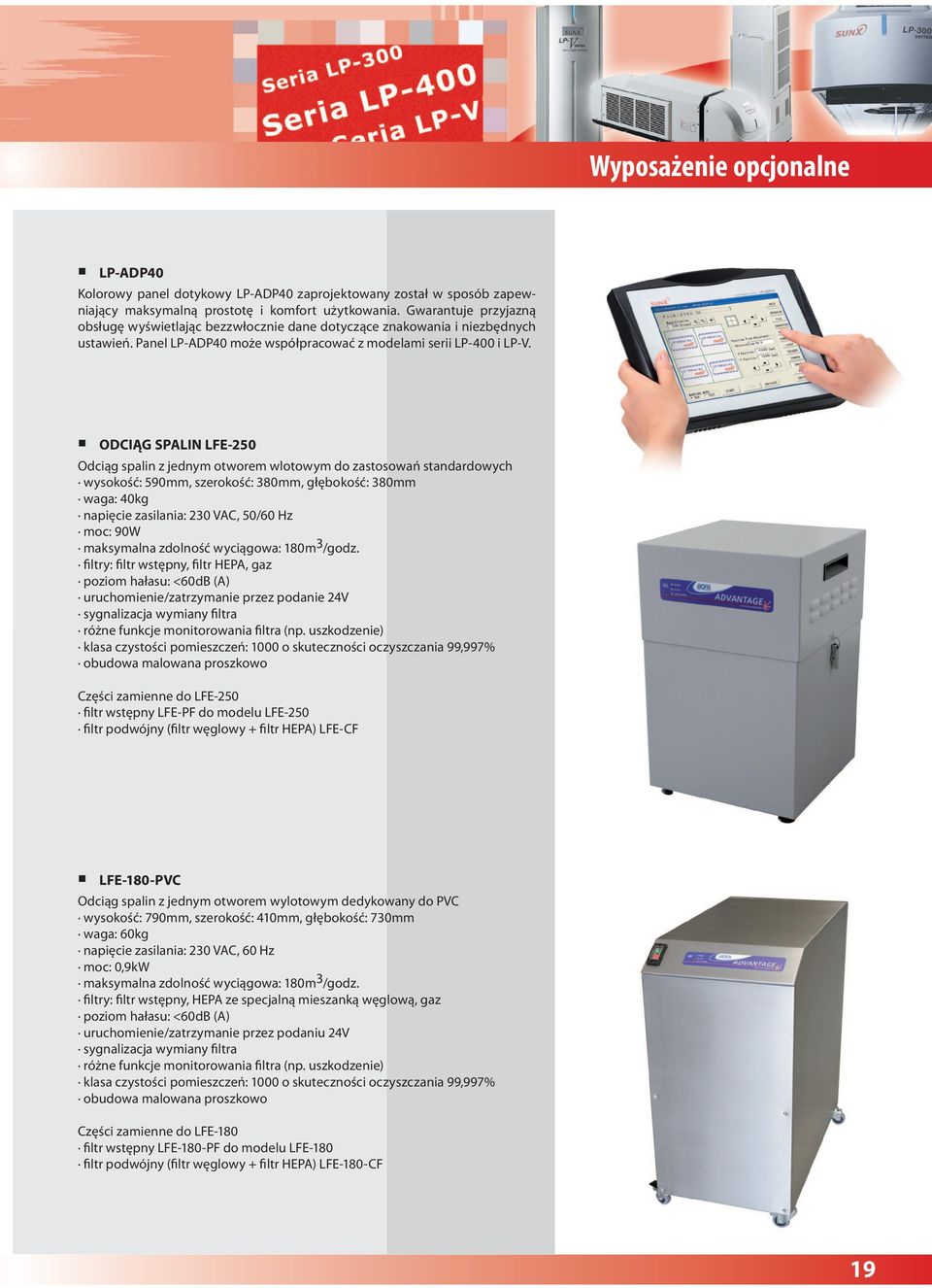

19 Wyposażenie opcjonalne LP-ADP40 Kolorowy panel dotykowy LP-ADP40 zaprojektowany został w sposób zapewniający maksymalną prostotę i komfort użytkowania. Gwarantuje przyjazną obsługę wyświetlając bezzwłocznie dane dotyczące znakowania i niezbędnych ustawień. Panel LP-ADP40 może współpracować z modelami serii LP-400 i LP-V. ODCIĄG SPALIN LFE-250 Odciąg spalin z jednym otworem wlotowym do zastosowań standardowych wysokość: 590mm, szerokość: 380mm, głębokość: 380mm waga: 40kg napięcie zasilania: 230 VAC, 50/60 Hz moc: 90W maksymalna zdolność wyciągowa: 180m 3 /godz. filtry: filtr wstępny, filtr HEPA, gaz poziom hałasu: <60dB (A) uruchomienie/zatrzymanie przez podanie 24V sygnalizacja wymiany filtra różne funkcje monitorowania filtra (np. uszkodzenie) klasa czystości pomieszczeń: 1000 o skuteczności oczyszczania 99,997% obudowa malowana proszkowo Części zamienne do LFE-250 filtr wstępny LFE-PF do modelu LFE-250 filtr podwójny (filtr węglowy + filtr HEPA) LFE-CF LFE-180-PVC Odciąg spalin z jednym otworem wylotowym dedykowany do PVC wysokość: 790mm, szerokość: 410mm, głębokość: 730mm waga: 60kg napięcie zasilania: 230 VAC, 60 Hz moc: 0,9kW maksymalna zdolność wyciągowa: 180m 3 /godz. filtry: filtr wstępny, HEPA ze specjalną mieszanką węglową, gaz poziom hałasu: <60dB (A) uruchomienie/zatrzymanie przez podaniu 24V sygnalizacja wymiany filtra różne funkcje monitorowania filtra (np. uszkodzenie) klasa czystości pomieszczeń: 1000 o skuteczności oczyszczania 99,997% obudowa malowana proszkowo Części zamienne do LFE-180 filtr wstępny LFE-180-PF do modelu LFE-180 filtr podwójny (filtr węglowy + filtr HEPA) LFE-180-CF 19
