1 SYSTEMY ZNAKOWANIA I AUTOMATYCZNEJ IDENTYFIKACJI BEZPOŚREDNIE ZNAKOWANIE PRODUKTÓW THERMAL INK-JET etisoft PL

2 CHARAKTERYSTYKA Drukarki TIJ (Thermal Ink-Jet), podobnie jak tradycyjne drukarki Ink-Jet, przeznaczone są do bezpośredniego znakowania produktu na liniach produkcyjnych. W odróżnieniu od standardowej drukarki atramentowej charakteryzują się jednak dużo wyższą rozdzielczością, a tym samym doskonałą jakością wydruków. Druk w technologii TIJ pozwala osiągnąć rozdzielczość porównywalną do tej oferowanej przez druk termotransferowy (nawet 600 dpi). Wysoka rozdzielczość umożliwia ponadto łatwe nanoszenie kodów kreskowych (1D/2D), grafiki oraz tekstów alfanumerycznych z wykorzystaniem czcionek systemu Windows. Za wydruk bezpośrednio odpowiada głowica drukująca z wymiennym kartridżem. Niewątpliwym atutem tej technologii jest bardzo mały rozmiar głowic drukujących. Ich niewielkie gabaryty sprawiają, że brak miejsca na linii klienta przestaje być w tym przypadku problemem. Dostępne są rozwiązania kompaktowe, gdzie głowice zintegrowane są z jednostką sterującą, jak również takie, gdzie głowice kontrolowane i konfigurowane są za pomocą szeregu dostępnych zewnętrznych jednostek sterujących. Kontrolery mogą być zamontowane w dogodnym miejscu poza strefą bezpośredniej produkcji, dzięki czemu nie są narażone na uszkodzenia lub zniszczenie. Umiejscowienie sterownika w bezpiecznej strefie zwiększa również bezpieczeństwo obsługi. Niewątpliwą zaletą rozwiązań typu TIJ jest bardzo łatwa, tania i czysta eksploatacja. Znacznie redukuje to czas kosztownych przestojów potrzebnych na uzupełnienie atramentu w porównaniu do standardowych drukarek CIJ. Jedynym elementem systemu, który wymaga okresowej wymiany jest kartridż z atramentem. Ponieważ kartridż sam w sobie stanowi głowicę drukującą, ewentualne uszkodzenie wiąże się jedynie z jego wymianą na nowy. Wymiana kartridża jest prosta, czysta i przede wszystkim szybka. MOŻLIWOŚCI SYSTEMU DRUKUJĄCEGO Kompletny system składa się z kontrolera wraz z głowicą drukującą 1-, 2-, 3- lub 4-kartridżową. Głowice drukujące mogą pracować z jednym kontrolerem w różnych konfiguracjach. Maksymalnie do jednego kontrolera można podłączyć w sumie cztery kartridże. Możliwe jest również podłączenie kilku głowic działających niezależnie (każda osobno parametryzowana, z indywidualną zawartością drukowanej informacji). Aby głowice mogły pracować niezależnie, kontroler musi być dodatkowo wyposażony w rozdzielacz sygnału. ZASTOSOWANIA - drukowanie kodów kreskowych i 2D (na przykład w przemyśle farmaceutycznym) - drukowanie prostych informacji alfanumerycznych (data ważności, nr partii, serii, itp.) - drukowanie grafiki wysokiej jakości (logo) - bezpośrednie znakowanie kartonów i innych opakowań zbiorczych - znakowanie wstęgi materiału (na przykład w przemyśle farmaceutycznym, spożywczym, opakowaniowym, w drukarniach). Maksymalna wysokość druku jednego kartridża to 12 mm. W związku z tym, maksymalna wysokość wydruku, osiągana za pomocą jednego kontrolera to 50 mm. Możliwe jest również połączenie kilku kontrolerów i dalsze zwielokrotnianie wysokości druku aż do1000 mm.

3 ZALETY TECHNOLOGII TIJ prostota - łatwa i wygodna obsługa szybkość - możliwość zastosowania przy dużych prędkościach z zachowaniem wysokiej jakości druku uniwersalność - jedna głowica może obsługiwać kartridże o różnych kolorach i właściwościach ekonomiczność - niskie koszty utrzymania i eksploatacji - redukcja przestojów produkcyjnych - oprogramowanie w standardzie W zależności od typu kontrolera informacja, która ma być drukowana może być wyedytowana na lokalnym wyświetlaczu (wykorzystując wewnętrzne oprogramowanie kontrolera). Może być także dostarczona za pomocą klucza USB lub przesłana zdalnie za pomocą interfejsów RS232 lub Ethernet. Odpowiednie oprogramowanie do tworzenia drukowanej informacji i parametryzowania drukarki dostarczane jest w standardzie. SPECYFIKACJA TECHNICZNA Wysokość wydruku Dystans głowica-produkt Zasilanie mm (jeden kontroler) do 1000 mm (przy połączeniu kilku kontrolerów) mm VAC Maksymalna długość wydruku ~ ok. 300 mm (przy 600 dpi) Kontrola zdalna Interfejs RS232 lub Ethernet: - przesył pełnej informacji - aktualizacja zawartości pól - zmiana parametrów druku - obsługa baz danych Porty komunikacyjne USB/RS232/Ethernet/IO/Enc Prędkość linii 38 m/min (600x600 dpi) 152 m/min (300x300 dpi) 306 m/min (300x150 dpi) kontroler Minitouch z dwiema głowicami drukującym 1- i 2- kartridżową Typy drukowanych pól - grafika - kody kreskowe I 2D - kody zmianowe - liczniki - data i czas - tekst alfanumeryczny - i inne

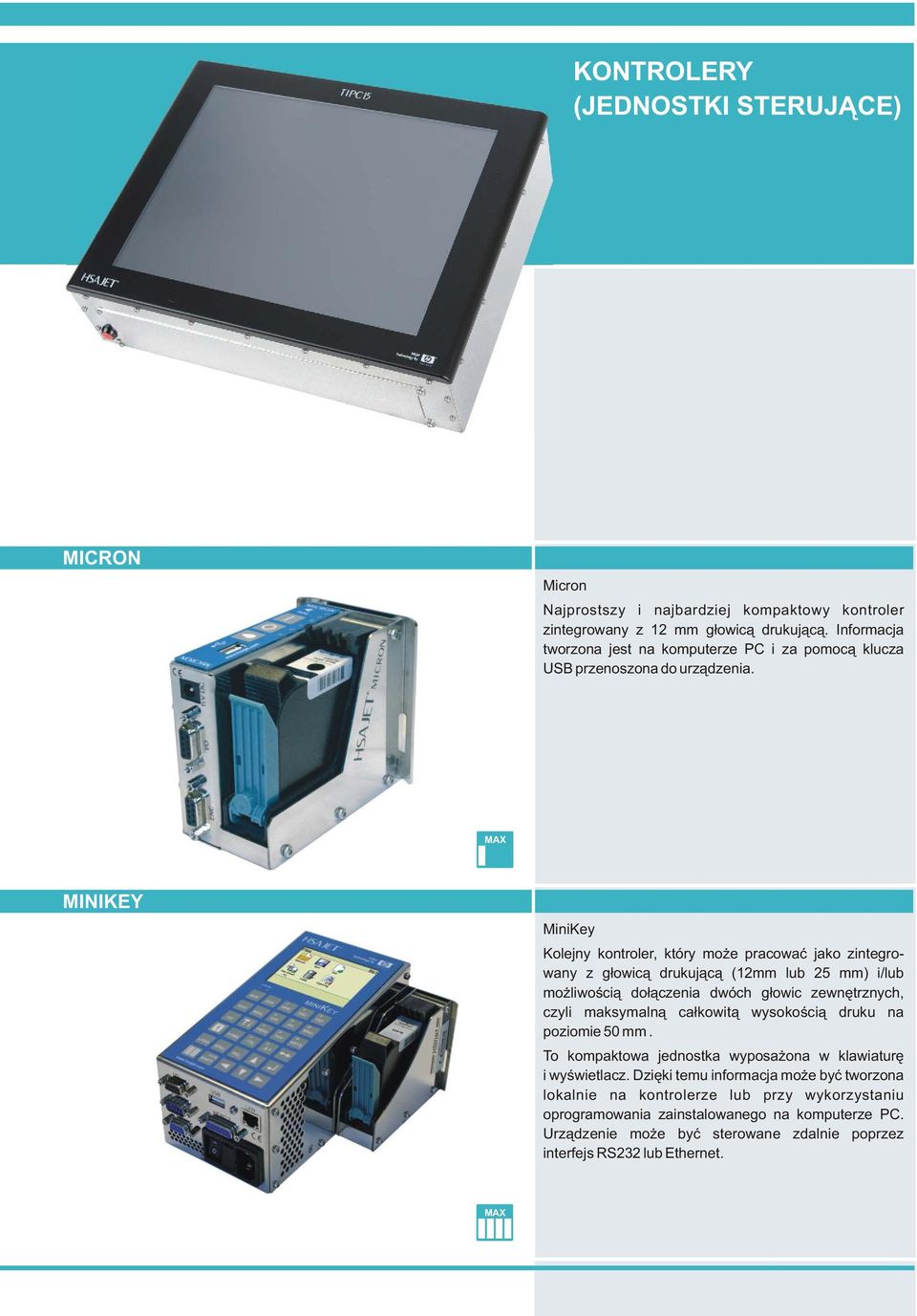

4 KONTROLERY (JEDNOSTKI STERUJĄCE) MICRON Micron Najprostszy i najbardziej kompaktowy kontroler zintegrowany z 12 mm głowicą drukującą. Informacja tworzona jest na komputerze PC i za pomocą klucza USB przenoszona do urządzenia. MINIKEY MiniKey Kolejny kontroler, który może pracować jako zintegrowany z głowicą drukującą (12mm lub 25 mm) i/lub możliwością dołączenia dwóch głowic zewnętrznych, czyli maksymalną całkowitą wysokością druku na poziomie 50 mm. To kompaktowa jednostka wyposażona w klawiaturę i wyświetlacz. Dzięki temu informacja może być tworzona lokalnie na kontrolerze lub przy wykorzystaniu oprogramowania zainstalowanego na komputerze PC. Urządzenie może być sterowane zdalnie poprzez interfejs RS232 lub Ethernet.

5 4 PEN MiniTouch Kontroler zewnętrzny z wygodnym wyświetlaczem dotykowym o przekątnej 5,7. Podobnie jak w MiniKey, tworzenie informacji i konfiguracja urządzenia może odbywać się lokalnie na jednostce lub przy wykorzystaniu oprogramowania. Urządzenie może być sterowane zdalnie przez interfejs RS232 lub Ethernet. Podłączając do MiniTouch do 4 kartridży, można osiągnąć maksymalną wysokość druku do 50 m. MINITOUCH TCUF/TCUF-INT TinyController Seria kontrolerów zewnętrznych z możliwością podłączenia jednej lub dwóch niezależnych głowic 1-kartridżowych lub jednej głowicy 2-kartridżowej. Tworzenie informacji i konfiguracja urządzenia odbywa się na komputerze PC i przenoszona jest do jednostki za pomocą karty CF. W wersji z klawiaturą możliwe jest wprowadzanie zmian do drukowanych informacji bezpośrednio na jednostce. MCUF/TCUF-INT TIPC15 TIPC15 TouchController Komputer przemysłowy z fukcjonalnością wszystkich powyższych jednostek. Dodatkowo sterownik jest wyposażony w oprogramowanie do obsługi baz danych. Wiadomość tworzona jest lokalnie lub może być wysłana poprzez interfejs RS232 lub Ethernet. Potrafi obsłużyć kombinację głowic, dającą maksymalnie 50 mm wysokości druku. Nazwa kontrolera Maksymalna wysokość druku Obsługa baz danych Micron 12 mm NIE MiniKey 50 mm NIE MiniTouch 50 mm NIE TinyController 25 mm NIE TouchController 50 mm TAK

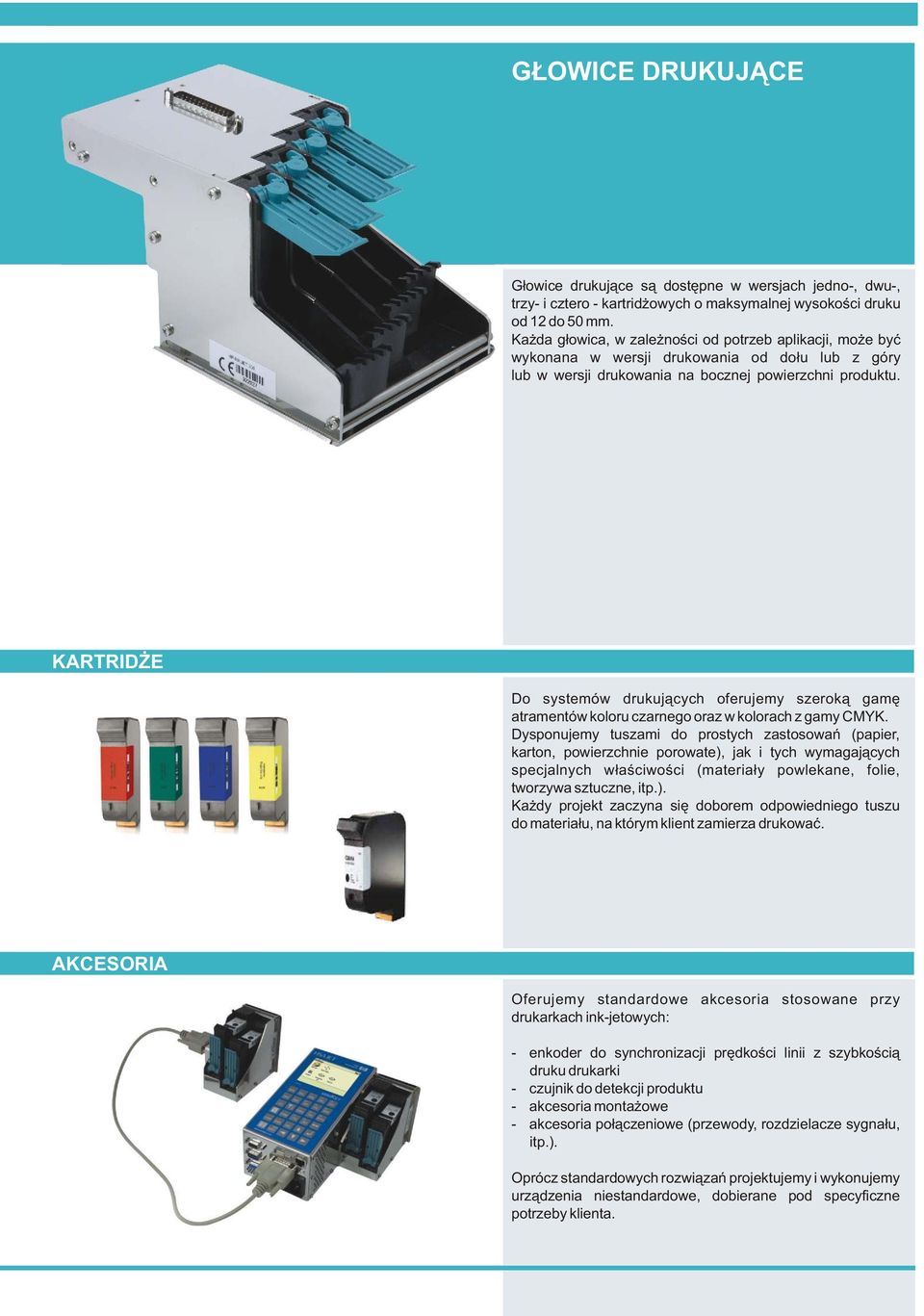

6 GŁOWICE DRUKUJĄCE Głowice drukujące są dostępne w wersjach jedno-, dwu-, trzy- i cztero - kartridżowych o maksymalnej wysokości druku od 12 do 50 mm. Każda głowica, w zależności od potrzeb aplikacji, może być wykonana w wersji drukowania od dołu lub z góry lub w wersji drukowania na bocznej powierzchni produktu. KARTRIDŻE Do systemów drukujących oferujemy szeroką gamę atramentów koloru czarnego oraz w kolorach z gamy CMYK. Dysponujemy tuszami do prostych zastosowań (papier, karton, powierzchnie porowate), jak i tych wymagających specjalnych właściwości (materiały powlekane, folie, tworzywa sztuczne, itp.). Każdy projekt zaczyna się doborem odpowiedniego tuszu do materiału, na którym klient zamierza drukować. AKCESORIA Oferujemy standardowe akcesoria stosowane przy drukarkach ink-jetowych: - enkoder do synchronizacji prędkości linii z szybkością druku drukarki - czujnik do detekcji produktu - akcesoria montażowe - akcesoria połączeniowe (przewody, rozdzielacze sygnału, itp.). Oprócz standardowych rozwiązań projektujemy i wykonujemy urządzenia niestandardowe, dobierane pod specyficzne potrzeby klienta.

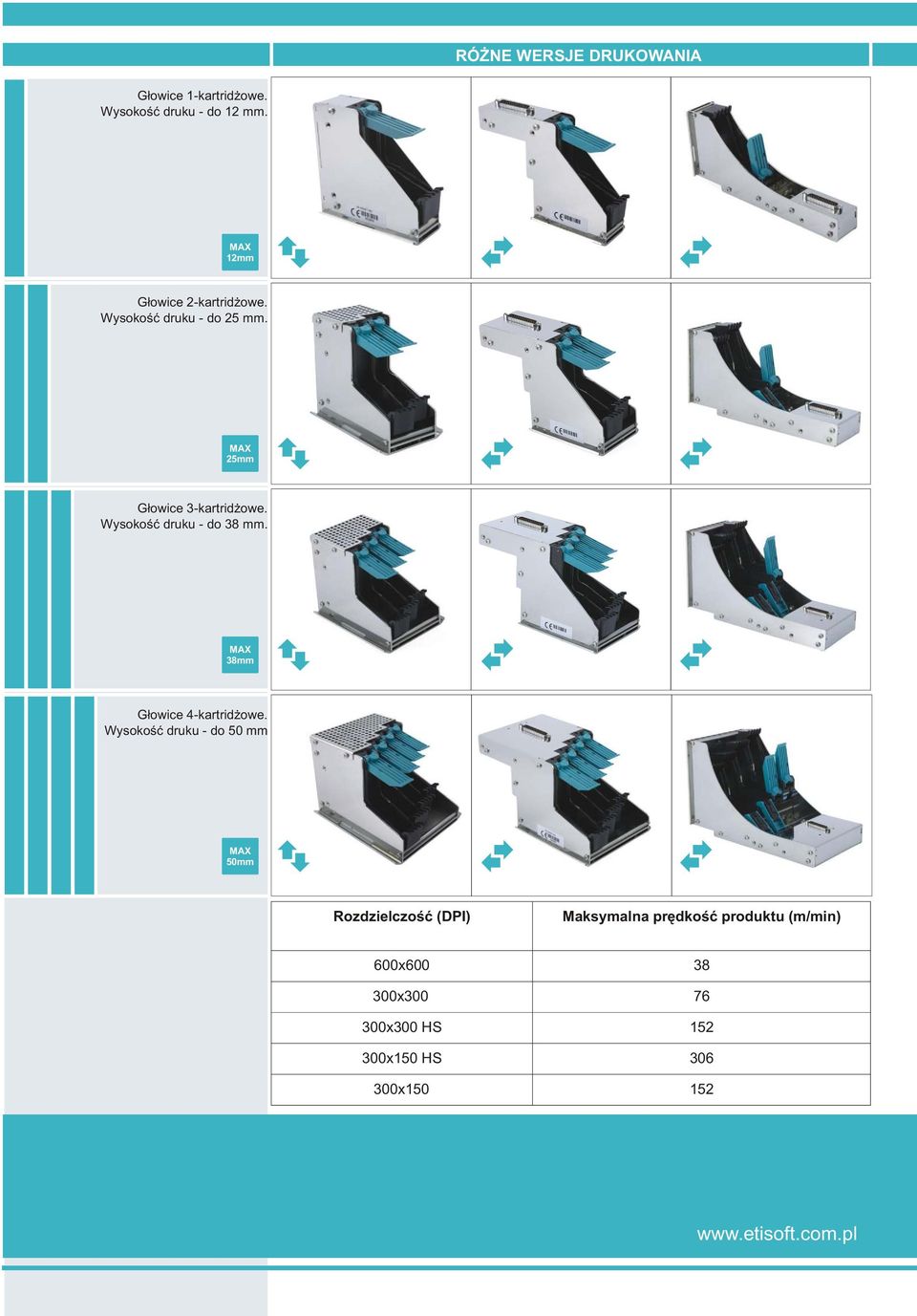

7 RÓŻNE WERSJE DRUKOWANIA Głowice 1-kartridżowe. Wysokość druku - do 12 mm. 12mm Głowice 2-kartridżowe. Wysokość druku - do 25 mm. 25mm Głowice 3-kartridżowe. Wysokość druku - do 38 mm. 38mm Głowice 4-kartridżowe. Wysokość druku - do 50 mm 50mm Rozdzielczość (DPI) Maksymalna prędkość produktu (m/min) 600x x x300 HS x150 HS x

8 Etisoft Sp. z o.o. Jesteśmy dostawcą kompleksowych rozwiązań w zakresie automatycznej identyfikacji. Dzięki rozbudowanej sieci oddziałów funkcjonujemy na terenie Polski, Europy Środkowej oraz Skandynawii. Specjalizujemy się w produkcji etykiet, taśm termotransferowych i oprogramowania. Stale rozszerzamy swoją działalność wprowadzając do oferty nowe rozwiązania i produkty, by jak najpełniej odpowiadać na zapotrzebowanie rynku. Doświadczenie Kilkanaście lat działalności, stale poszerzana oferta, nowoczesny park maszynowy i fachowa kadra pozwoliła nam zdobyć pozycję wiodącego dostawcy na rynku Auto ID. Jakość Wdrożyliśmy Zintegrowany Systemem Zarządzania oparty na wymaganiach norm ISO 9001:2000 i ISO 14001, który dostosowujemy do wymogów specyfikacji technicznej ISO/TS Renomowani dostawcy Współpracujemy z renomowanymi producentami, którzy gwarantują ciągłość dostaw i niezmienną jakość materiałów oraz sprzętu. Gwarancje i serwis Zapewniamy autoryzowany serwis gwarancyjny i pogwarancyjny oferowanych urządzeń, szkolenia i techniczne wsparcie. W naszej ofercie między innymi: - etykiety samoprzylepne i inne oznaczenia - materiały klejowe 3M - taśmy barwiące do druku termotransferowego - urządzenia do druku i aplikacji etykiet - czytniki kodów i terminale radiowe - oprogramowanie i systemy informatyczne ETISOFT Sp. z o.o. ul. Szara Gliwice tel: fax: MARKETING marketing@etisoft.com.pl KRS: nr ; NIP: ; GIOŚ: nr E WBW; Kapitał zakładowy: 5 mln PLN
