INSTRUKCJA OBSŁUGI SSWiN

Transkrypt

1 Wyświetlanie informacji na manipulatorze szyfrowym Klawisz TBL Sygnalizuje problem systemowy Lampka ARMED Zapalona- system uzbrojony Zgaszona-system rozbrojony Klawisz MEM Nowy alarm w pamięci Klawisze 1-12 Sygnalizuje linię otwartą lub uszkodzoną Lampka READY Zapalona- linie zamknięte Zgaszona-lini otwarte Centrala obsługuje 9 linii dozorowych. Jeśli dana linia jest otwarta lub uszkodzona, odpowiadający jej przycisk jest podświetlony. Szybkie miganie przycisku oznacza problem sabotażowy linii dozorowej. Podział na podsystemy - partycje System może być podzielony na dwa niezależne podsystemy A i B. Kod Użytkownika może załączać jeden z nich lub oba równocześnie. Stan obu podsystemów sygnalizowany jest w sposób następujący: Klawisz STAY (11) Miganie Sygnalizuje czuwanie podsystemu A Klawisz AWAY (12) Miganie Sygnalizuje czuwanie podsystemu B 1 S t r o n a Nowa Sól ul. Piłsudskiego 30a tel fax mob

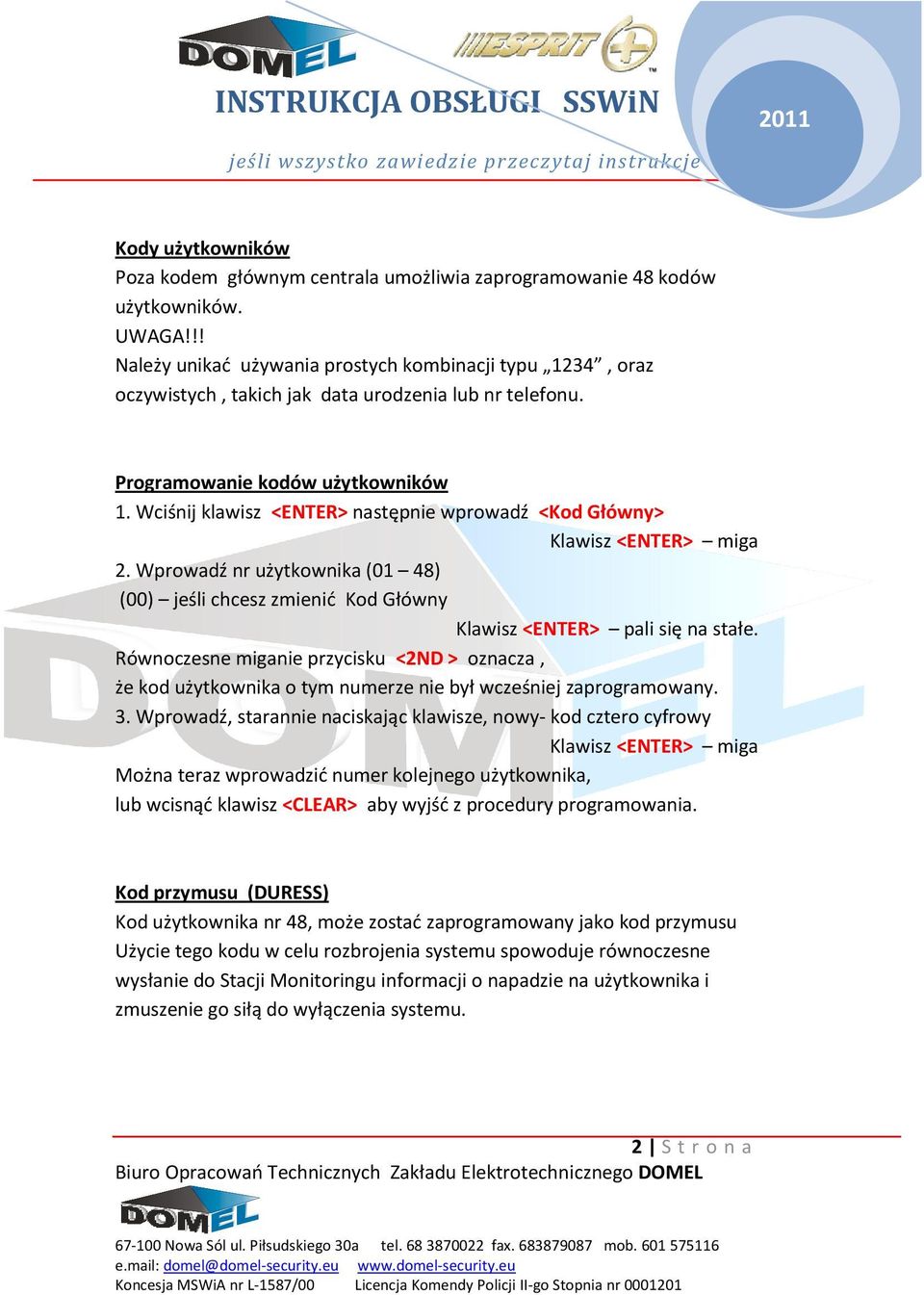

2 Kody użytkowników Poza kodem głównym centrala umożliwia zaprogramowanie 48 kodów użytkowników. UWAGA!!! Należy unikać używania prostych kombinacji typu 1234, oraz oczywistych, takich jak data urodzenia lub nr telefonu. Programowanie kodów użytkowników 1. Wciśnij klawisz <ENTER> następnie wprowadź <Kod Główny> Klawisz <ENTER> miga 2. Wprowadź nr użytkownika (01 48) (00) jeśli chcesz zmienić Kod Główny Klawisz <ENTER> pali się na stałe. Równoczesne miganie przycisku <2ND > oznacza, że kod użytkownika o tym numerze nie był wcześniej zaprogramowany. 3. Wprowadź, starannie naciskając klawisze, nowy- kod cztero cyfrowy Klawisz <ENTER> miga Można teraz wprowadzić numer kolejnego użytkownika, lub wcisnąć klawisz <CLEAR> aby wyjść z procedury programowania. Kod przymusu (DURESS) Kod użytkownika nr 48, może zostać zaprogramowany jako kod przymusu Użycie tego kodu w celu rozbrojenia systemu spowoduje równoczesne wysłanie do Stacji Monitoringu informacji o napadzie na użytkownika i zmuszenie go siłą do wyłączenia systemu. 2 S t r o n a

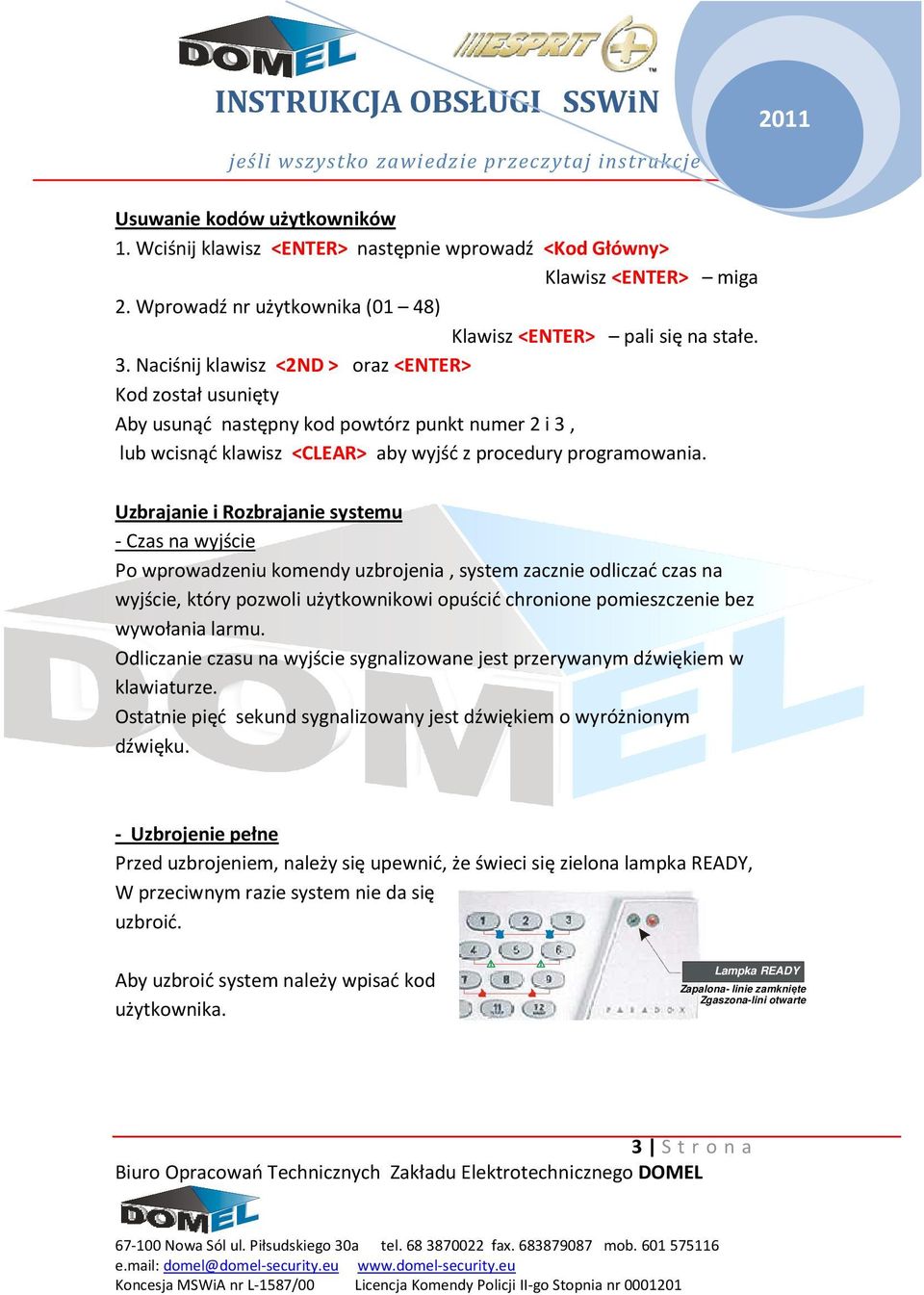

3 Usuwanie kodów użytkowników 1. Wciśnij klawisz <ENTER> następnie wprowadź <Kod Główny> Klawisz <ENTER> miga 2. Wprowadź nr użytkownika (01 48) Klawisz <ENTER> pali się na stałe. 3. Naciśnij klawisz <2ND > oraz <ENTER> Kod został usunięty Aby usunąć następny kod powtórz punkt numer 2 i 3, lub wcisnąć klawisz <CLEAR> aby wyjść z procedury programowania. Uzbrajanie i Rozbrajanie systemu - Czas na wyjście Po wprowadzeniu komendy uzbrojenia, system zacznie odliczać czas na wyjście, który pozwoli użytkownikowi opuścić chronione pomieszczenie bez wywołania larmu. Odliczanie czasu na wyjście sygnalizowane jest przerywanym dźwiękiem w klawiaturze. Ostatnie pięć sekund sygnalizowany jest dźwiękiem o wyróżnionym dźwięku. - Uzbrojenie pełne Przed uzbrojeniem, należy się upewnić, że świeci się zielona lampka READY, W przeciwnym razie system nie da się uzbroić. Aby uzbroić system należy wpisać kod użytkownika. Lampka READY Zapalona- linie zamknięte Zgaszona-lini otwarte 3 S t r o n a

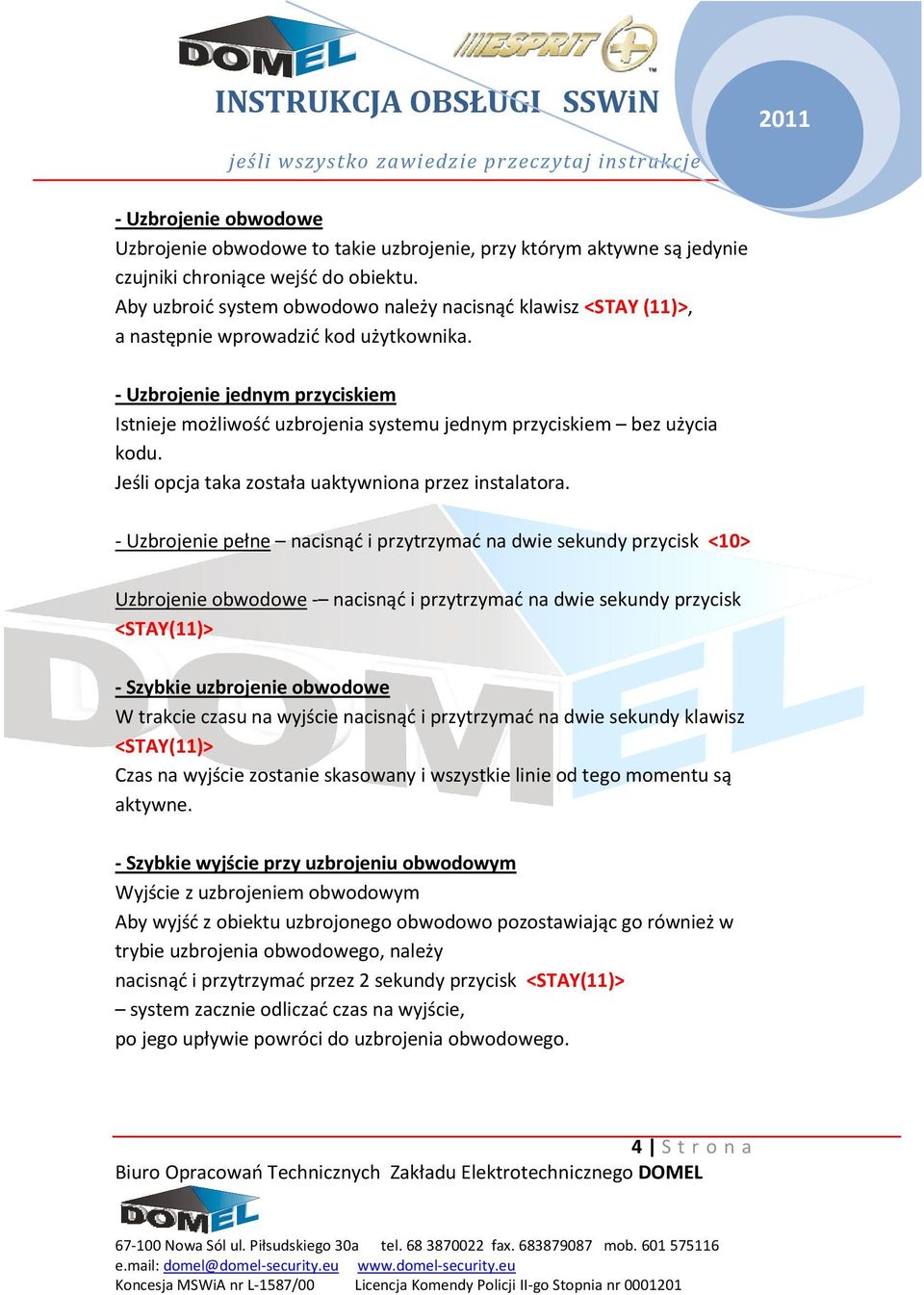

4 - Uzbrojenie obwodowe Uzbrojenie obwodowe to takie uzbrojenie, przy którym aktywne są jedynie czujniki chroniące wejść do obiektu. Aby uzbroić system obwodowo należy nacisnąć klawisz <STAY (11)>, a następnie wprowadzić kod użytkownika. - Uzbrojenie jednym przyciskiem Istnieje możliwość uzbrojenia systemu jednym przyciskiem bez użycia kodu. Jeśli opcja taka została uaktywniona przez instalatora. - Uzbrojenie pełne nacisnąć i przytrzymać na dwie sekundy przycisk <10> Uzbrojenie obwodowe - nacisnąć i przytrzymać na dwie sekundy przycisk <STAY(11)> - Szybkie uzbrojenie obwodowe W trakcie czasu na wyjście nacisnąć i przytrzymać na dwie sekundy klawisz <STAY(11)> Czas na wyjście zostanie skasowany i wszystkie linie od tego momentu są aktywne. - Szybkie wyjście przy uzbrojeniu obwodowym Wyjście z uzbrojeniem obwodowym Aby wyjść z obiektu uzbrojonego obwodowo pozostawiając go również w trybie uzbrojenia obwodowego, należy nacisnąć i przytrzymać przez 2 sekundy przycisk <STAY(11)> system zacznie odliczać czas na wyjście, po jego upływie powróci do uzbrojenia obwodowego. 4 S t r o n a

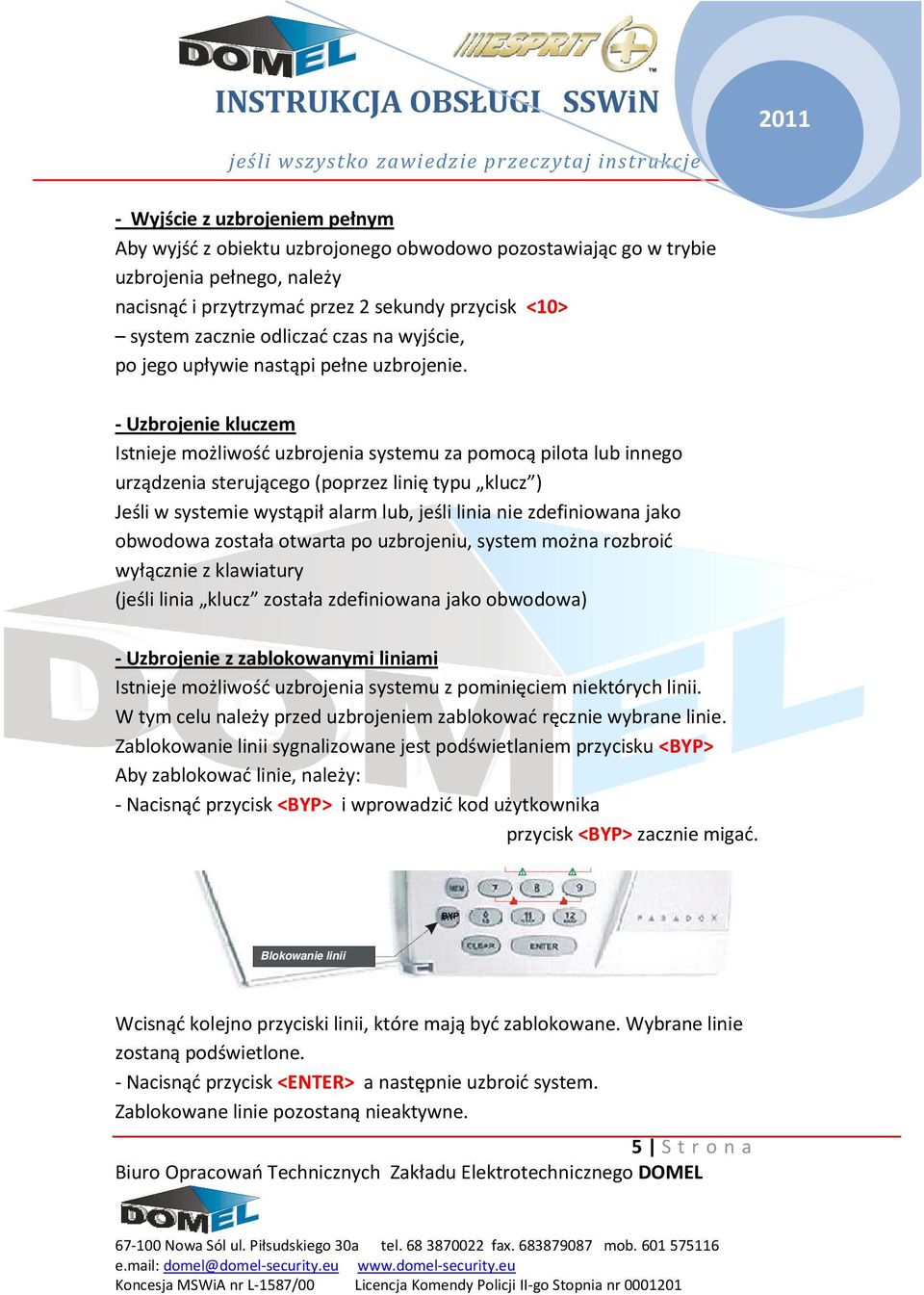

5 - Wyjście z uzbrojeniem pełnym Aby wyjść z obiektu uzbrojonego obwodowo pozostawiając go w trybie uzbrojenia pełnego, należy nacisnąć i przytrzymać przez 2 sekundy przycisk <10> system zacznie odliczać czas na wyjście, po jego upływie nastąpi pełne uzbrojenie. - Uzbrojenie kluczem Istnieje możliwość uzbrojenia systemu za pomocą pilota lub innego urządzenia sterującego (poprzez linię typu klucz ) Jeśli w systemie wystąpił alarm lub, jeśli linia nie zdefiniowana jako obwodowa została otwarta po uzbrojeniu, system można rozbroić wyłącznie z klawiatury (jeśli linia klucz została zdefiniowana jako obwodowa) - Uzbrojenie z zablokowanymi liniami Istnieje możliwość uzbrojenia systemu z pominięciem niektórych linii. W tym celu należy przed uzbrojeniem zablokować ręcznie wybrane linie. Zablokowanie linii sygnalizowane jest podświetlaniem przycisku <BYP> Aby zablokować linie, należy: - Nacisnąć przycisk <BYP> i wprowadzić kod użytkownika przycisk <BYP> zacznie migać. BYP Blokowanie linii Wcisnąć kolejno przyciski linii, które mają być zablokowane. Wybrane linie zostaną podświetlone. - Nacisnąć przycisk <ENTER> a następnie uzbroić system. Zablokowane linie pozostaną nieaktywne. 5 S t r o n a

6 Po rozbrojeniu systemu blokada linii zostaje automatycznie zwolniona. (wyjątek stanowią linie 24 godzinne (sabotażowe lub napadowe) Blokada tych linii jest stała. System pamięta jednak, które linie były zablokowane podczas ostatniego uzbrojenia. Aby ponownie zablokować te same linie, należy powtórzyć powyższą procedurę, w punkcie 2 wciskając przycisk (BYP) 1.9 Uzbrojenie wymuszone Można uzbroić system pomimo otwartych linii i zgaszonej zielonej lampki READY. Linie, które w momencie wymuszonego uzbrojenia pozostawały otwarte, zostaną zablokowane, jednak po zamknięciu ponownie staną się aktywne. Aby uzbroić system w trybie wymuszonym, należy nacisnąć przycisk (AWAY) i wprowadzić poprawny kod użytkownika Uzbrojenie systemu podzielonego na podsystemy Aby uzbroić jeden lub obydwa podsystemy, należy wprowadzić kod mający uprawnienia do obsługi danego podsystemu. Wprowadzenie obsługującego obydwa podsystemy uzbroi je oba naraz Uzbrojenie jednym przyciskiem przy systemie podzielonym Jeśli instalator zaprogramował możliwość szybkiego uzbrajania, przy systemie podzielonym funkcja działa w sposób następujący: 1. Szybkie uzbrojenie systemu A nacisnąć i przytrzymać 2 sekundy przycisk (STAY) 2. Szybkie uzbrojenie obydwu systemów nacisnąć i przytrzymać 2 sekundy przycisk (10) 1.11 Wykrywanie braku ruchu System może być zaprogramowany tak, aby uzbrajał się automatycznie w przypadku braku aktywności którejkolwiek linii przez zaprogramowany czas (użytkownik zapomniał uzbroić system) 3.12 Uzbrojenie automatyczne 6 S t r o n a

7 System może się sam uzbrajać o określonej godzinie, pod warunkiem, że wszystkie linie alarmowe są zamknięte Rozbrajanie systemu Aby rozbroić system należy wprowadzić kod użytkownika. Jeśli system jest podzielony na podsystemy wprowadzenie kodu użytkownika spowoduje rozbrojenie tego podsystemu, do którego obsługi dany użytkownik jest uprawniony Przeglądanie pamięci zdarzeń Podświetlony przycisk (MEM) sygnalizuje użytkownikowi fakt, że podczas ostatniego uzbrojenia systemu miało miejsce zdarzenie alarmowe. Po rozbrojeniu systemu można wcisnąć przycisk (MEM) aby sprawdzić, która linia,(linie) wywołała alarm przyciski odpowiadający tym linom będą poświetlone. 4.0 Przyciski alarmów dodatkowych Istnieje możliwość wywołania przez użytkownika trzech dodatkowych alarmów poprzez wciśnięcie odpowiedniej kombinacji przycisków na klawiaturze. Zależnie od zaprogramowania systemu, mogą to być alarmy głośne lub ciche, z powiadomieniem stacji monitoringu. Alarmy te można wywołać w sposób następujący: Alarm napadowy wcisnąć równocześnie i przytrzymać przez 2 sekundy przyciski (1) i (3) Alarm pomocniczy - wcisnąć równocześnie i przytrzymać przez 2 sekundy przyciski (4) i (6) Alarm pożarowy wcisnąć równocześnie i przytrzymać przez 2 sekundy przyciski (7) i (9) 5.0 Funkcje programowane przez użytkownika Niektóre funkcje systemu alarmowego mogą być programowane przez użytkownika, bez konieczności w chodzenia w tryb instalatora. 7 S t r o n a

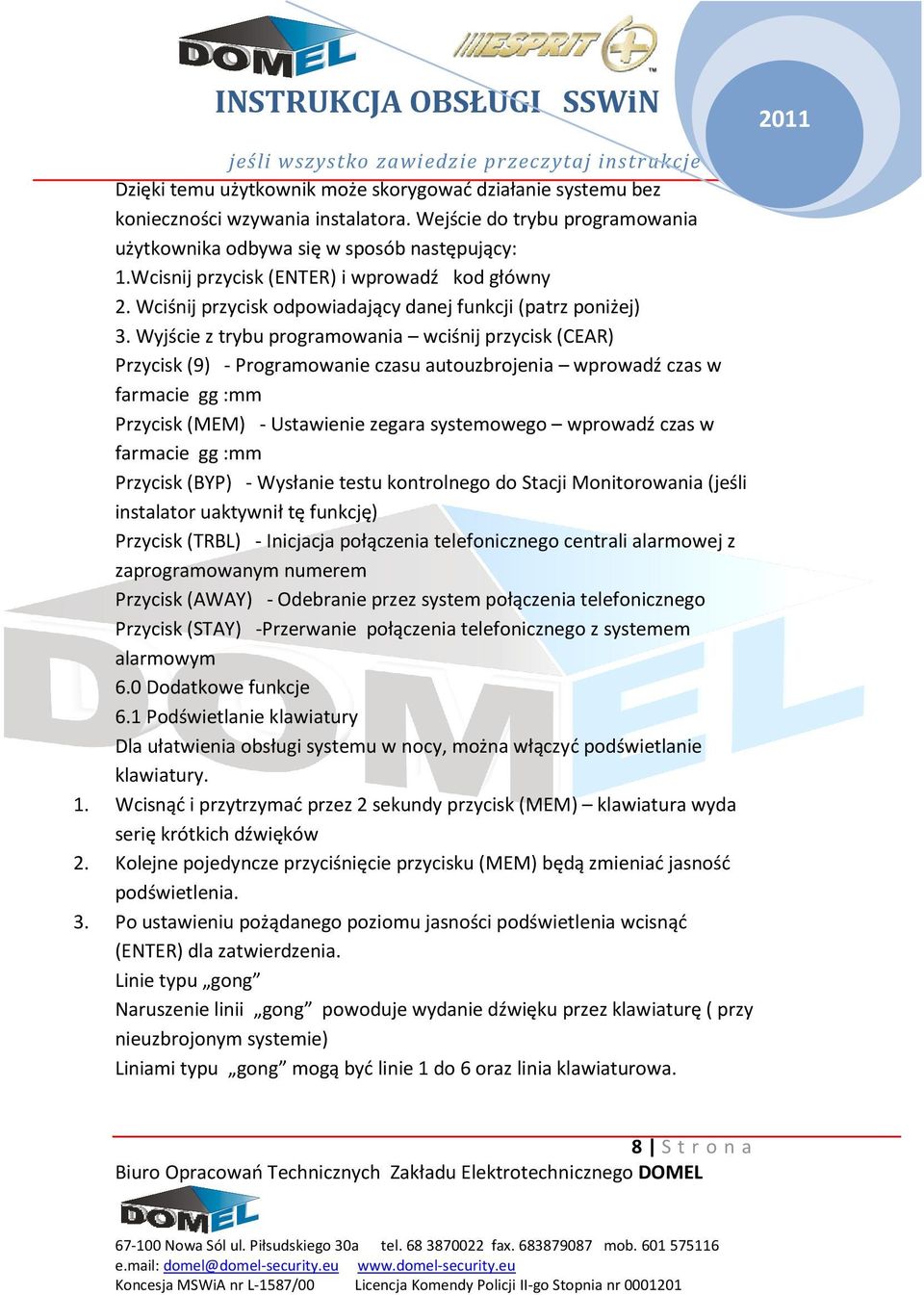

8 Dzięki temu użytkownik może skorygować działanie systemu bez konieczności wzywania instalatora. Wejście do trybu programowania użytkownika odbywa się w sposób następujący: 1.Wcisnij przycisk (ENTER) i wprowadź kod główny 2. Wciśnij przycisk odpowiadający danej funkcji (patrz poniżej) 3. Wyjście z trybu programowania wciśnij przycisk (CEAR) Przycisk (9) - Programowanie czasu autouzbrojenia wprowadź czas w farmacie gg :mm Przycisk (MEM) - Ustawienie zegara systemowego wprowadź czas w farmacie gg :mm Przycisk (BYP) - Wysłanie testu kontrolnego do Stacji Monitorowania (jeśli instalator uaktywnił tę funkcję) Przycisk (TRBL) - Inicjacja połączenia telefonicznego centrali alarmowej z zaprogramowanym numerem Przycisk (AWAY) - Odebranie przez system połączenia telefonicznego Przycisk (STAY) -Przerwanie połączenia telefonicznego z systemem alarmowym 6.0 Dodatkowe funkcje 6.1 Podświetlanie klawiatury Dla ułatwienia obsługi systemu w nocy, można włączyć podświetlanie klawiatury. 1. Wcisnąć i przytrzymać przez 2 sekundy przycisk (MEM) klawiatura wyda serię krótkich dźwięków 2. Kolejne pojedyncze przyciśnięcie przycisku (MEM) będą zmieniać jasność podświetlenia. 3. Po ustawieniu pożądanego poziomu jasności podświetlenia wcisnąć (ENTER) dla zatwierdzenia. Linie typu gong Naruszenie linii gong powoduje wydanie dźwięku przez klawiaturę ( przy nieuzbrojonym systemie) Liniami typu gong mogą być linie 1 do 6 oraz linia klawiaturowa. 8 S t r o n a

9 Aby włączyć lub wyłączyć funkcję gong należy wcisnąć i przytrzymać przez 2 sekundy przycisk danej linii aż do wydania dźwięku przez klawiaturę. Wciśnięcie i przytrzymanie przez 2 sekundy przycisku (8) włącza i wyłącza funkcję gong dla linii podłączonej do danej klawiatury. 6.2 Włączanie i wyłączanie bezzera klawiatury Naciśnięcie i przytrzymanie przez 2 sekundy przycisku (9) powoduje wyłączenie sygnalizacji dźwiękowej w danej klawiaturze. Ponowne włączenie w ten sam sposób. 7.0 Wyświetlanie problemów systemowych Jeśli w systemie wystąpią problemy techniczne, przycisk (TRBL) zostanie podświetlony, oraz pojawiają się krótkie podwójne dźwięki w klawiaturze. Aby sprawdzić przyczynę problemu, należy wcisnąć podświetlony przycisk (TRBL) zacznie on migać, sygnalizując przejście do trybu wyświetlania problemów. Równocześnie zostaną podświetlone przyciski odpowiadające występującym problemom: Przycisk (1) - słaby akumulator / brak akumulatora Przycisk (2) - brak zasilania sieciowego Przycisk (4) - awaria sygnalizatora ZSAO Przycisk (8) - nieustawiony lub zresetowany zegar systemowy Przycisk (9) - problem linii chronionej sabotażowo Przycisk (11) - problem linii pożarowej Aby wyjść z trybu wyświetlania problemów, należy wcisnąć przycisk (CLEAR) Większość problemów systemowych powinna być automatycznie raportowana do stacji monitoringu. Tym niemniej w przypadku zaobserwowania jakiegokolwiek problemu, należy skontaktować się z agencją ochrony, i sprawdzić, czy zostały podjęte odpowiednie działania w celu usunięcia problemu. 8.0 Alarm Pożarowy W przypadku wystąpienia alarmu pożarowego z linii pożarowej, sygnalizator akustyczny pracuje w trybie impulsowym (dźwięk przerywany). 9 S t r o n a

10 Aby wyłączyć alarm pożarowy, należy wprowadzić kod użytkownika. UWAGA: W przypadku wystąpienia alarmu pożarowego należy niezwłocznie przystąpić do ewakuacji osób z zagrożonych pomieszczeń! Jeśli alarm okazałby się fałszywy, należy niezwłocznie skontaktować się z agencją ochrony, w celu odwołania interwencji Straży Pożarnej. Konserwacja Systemu Przy normalnej eksploatacji, system wymaga okresowego, kwartalnego przeglądu serwisowego przez wykwalifikowany personel techniczny. Poza przeglądem serwisowym zalecane jest, aby użytkownik dokonywał co najmniej raz w miesiącu sprawdzenia działania systemu alarmowego. Należy pamiętać o poinformowaniu agencji ochrony o rozpoczęciu i zakończeniu testów. P R DOX SECURITY SYSTEMS (1)+(3) (4)+(6) (7)+(9) 10 S t r o n a
