Sterownik ST-50 podręcznik użytkownika

Wielkość: px
Rozpocząć pokaz od strony:

Download "Sterownik ST-50 podręcznik użytkownika"

Transkrypt

1 Sterownik ST-50 podręcznik użytkownika

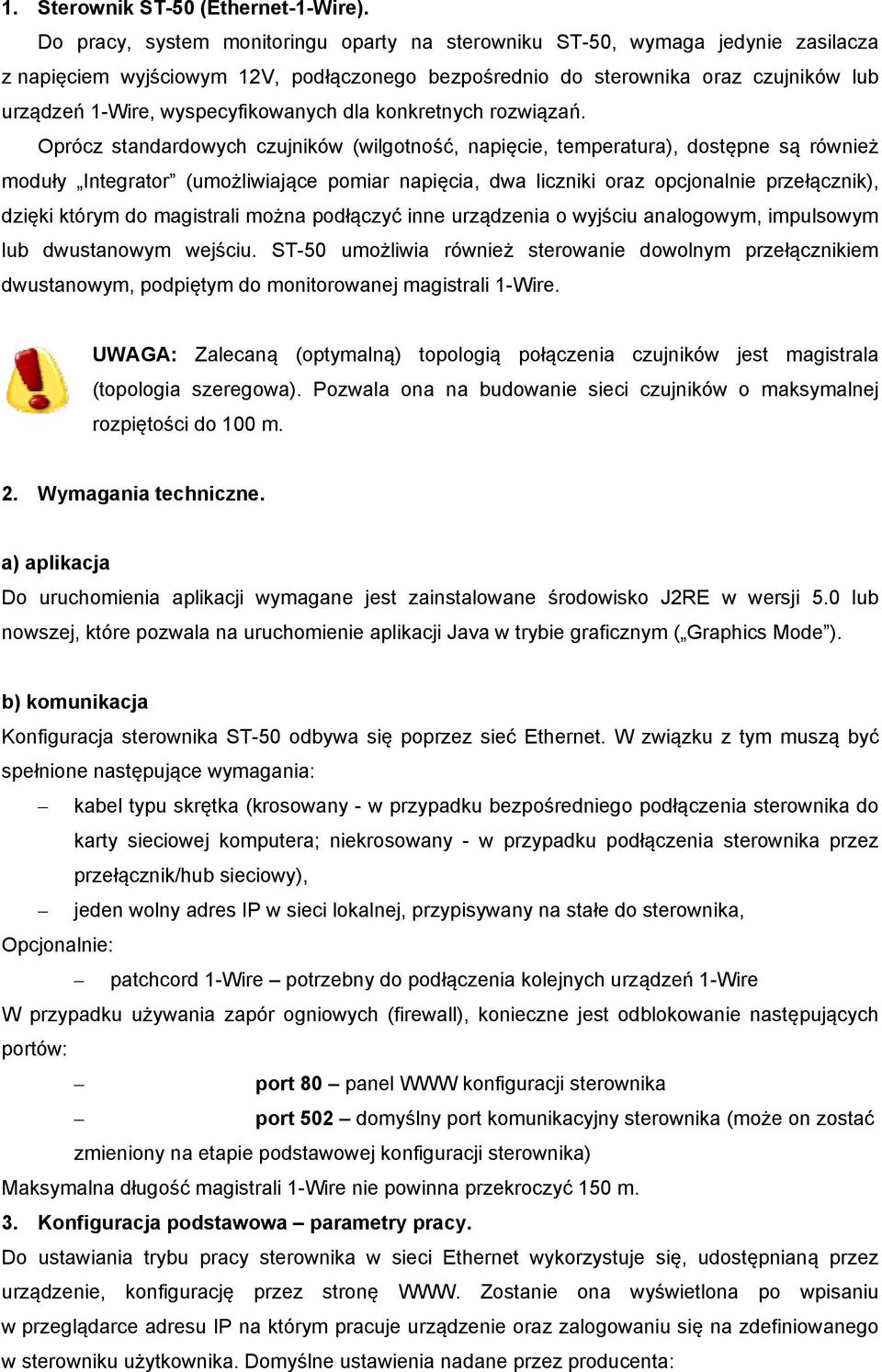

2 1. Sterownik ST-50 (Ethernet-1-Wire). Do pracy, system monitoringu oparty na sterowniku ST-50, wymaga jedynie zasilacza z napięciem wyjściowym 12V, podłączonego bezpośrednio do sterownika oraz czujników lub urządzeń 1-Wire, wyspecyfikowanych dla konkretnych rozwiązań. Oprócz standardowych czujników (wilgotność, napięcie, temperatura), dostępne są również moduły Integrator (umożliwiające pomiar napięcia, dwa liczniki oraz opcjonalnie przełącznik), dzięki którym do magistrali można podłączyć inne urządzenia o wyjściu analogowym, impulsowym lub dwustanowym wejściu. ST-50 umożliwia również sterowanie dowolnym przełącznikiem dwustanowym, podpiętym do monitorowanej magistrali 1-Wire. UWAGA: Zalecaną (optymalną) topologią połączenia czujników jest magistrala (topologia szeregowa). Pozwala ona na budowanie sieci czujników o maksymalnej rozpiętości do 100 m. 2. Wymagania techniczne. a) aplikacja Do uruchomienia aplikacji wymagane jest zainstalowane środowisko J2RE w wersji 5.0 lub nowszej, które pozwala na uruchomienie aplikacji Java w trybie graficznym ( Graphics Mode ). b) komunikacja Konfiguracja sterownika ST-50 odbywa się poprzez sieć Ethernet. W związku z tym muszą być spełnione następujące wymagania: kabel typu skrętka (krosowany - w przypadku bezpośredniego podłączenia sterownika do karty sieciowej komputera; niekrosowany - w przypadku podłączenia sterownika przez przełącznik/hub sieciowy), jeden wolny adres IP w sieci lokalnej, przypisywany na stałe do sterownika, Opcjonalnie: patchcord 1-Wire potrzebny do podłączenia kolejnych urządzeń 1-Wire W przypadku używania zapór ogniowych (firewall), konieczne jest odblokowanie następujących portów: port 80 panel WWW konfiguracji sterownika port 502 domyślny port komunikacyjny sterownika (może on zostać zmieniony na etapie podstawowej konfiguracji sterownika) Maksymalna długość magistrali 1-Wire nie powinna przekroczyć 150 m. 3. Konfiguracja podstawowa parametry pracy. Do ustawiania trybu pracy sterownika w sieci Ethernet wykorzystuje się, udostępnianą przez urządzenie, konfigurację przez stronę WWW. Zostanie ona wyświetlona po wpisaniu w przeglądarce adresu IP na którym pracuje urządzenie oraz zalogowaniu się na zdefiniowanego w sterowniku użytkownika. Domyślne ustawienia nadane przez producenta:

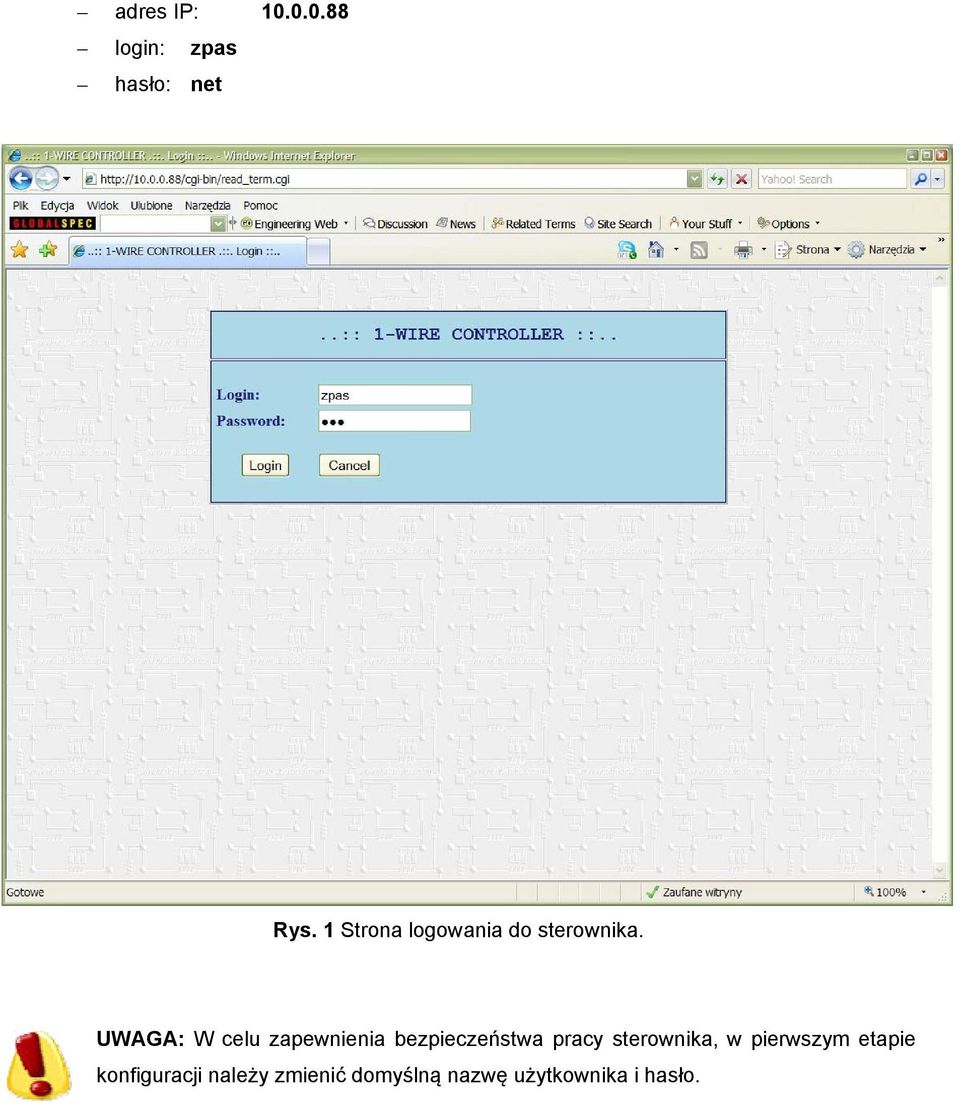

3 adres IP: login: zpas hasło: net Rys. 1 Strona logowania do sterownika. UWAGA: W celu zapewnienia bezpieczeństwa pracy sterownika, w pierwszym etapie konfiguracji należy zmienić domyślną nazwę użytkownika i hasło.

4 Sterownik daje możliwość modyfikacji następujących parametrów połączenia: ETHERNET: IP Address - adres IP sterownika w sieci lokalnej. Przy pomocy tego adresu odbywa się komunikacja ze sterownikiem. Pod tym adresem dostępna jest również strona WWW konfiguracji urządzenia. W przypadku pracy kilku sterowników w jednej podsieci, każdy z nich musi posiadać własny unikalny adres IP, Mask - domyślna maska podsieci. W przypadku konfiguracji w sieci lokalnej maska nie powinna być modyfikowana, Gate - adres IP bramki. Aby dostęp do sterownika był możliwy z sieci zewnętrznej (Internet) adres powinien odpowiadać adresowi bramki ustawionej dla podsieci lokalnej, w której sterownik pracuje. MAC Address - sprzętowy adres modułu sieciowego sterownika każdy sterownik ma ten sam adres MAC. W przypadku zainstalowania wielu sterowników w jednej sieci lokalnej, wartość parametru powinna być unikalna dla każdego urządzenia. W innym przypadku nie ma potrzeby modyfikowania tej wartości. MODBUS: Port Nb - port komunikacyjny Modus. Jest to port, przez który odbywa się komunikacja aplikacji konfiguracyjnej ze sterownikiem. Device Address - adres urządzenia dla protokołu ModBus parametr definiuje adres wewnętrzny sterownika (adres Slave protokołu ModBus). Nie ma potrzeby jego modyfikacji, również w przypadku instalowania wielu sterowników w jednej sieci lokalnej. Adres ten został umieszczony w celu zachowania zgodności z protokołem. Modus Password hasło używane do komunikacji poprzez protokół Modus Confirm Password - w przypadku próby zmiany hasła, w pola Modbus Password oraz Confirm Password należy wpisać ten sam ciąg znaków. ZABEZPIECZENIA: Login - nazwa użytkownika uprawnionego do konfiguracji sterownika Password - hasło użytkownika. Długość hasła nie powinna przekroczyć 10 znaków. Confirm Password - w przypadku próby zmiany hasła, w pola Password oraz Confirm Password należy wpisać ten sam ciąg znaków. Zapisu ustawień dokonuje się poprzez kliknięcie przycisku Send. Po tej operacji użytkownik będzie miał jeszcze możliwość zweryfikowania wprowadzonych danych (zmiany będą zaznaczone kolorem czerwonym).

5 Rys. 2 Strona konfiguracji parametrów pracy sterownika. Klikając Send ustawienia zostaną zapisane w pamięci urządzenia, po czym odświeżone zostanie okno konfiguracji.

6 4. Konfiguracja pracy sterownika. Sterownik konfiguruje się przy pomocy aplikacji napisanej w języku Java, pracującej w graficznym środowisko dowolnego systemu operacyjnego z zainstalowanym środowiskiem Java Runtime Environment 5.0 lub nowszym. Program udostępniany jest bezpłatnie, a wersja instalacyjna możliwa jest do pobrania ze strony producenta sterownika (http://oversee.zpas.net) Instalacja aplikacji konfiguracyjnej Po pobraniu aplikacji lub, w przypadku uruchamiania z płyty CD, włożeniu napędu do czytnika CD-Rom, należy uruchomić instalator aplikacji (st50-setup.exe) i postępować zgodnie z zawartymi w nim instrukcjami. Kreator instalacji umożliwia również zainstalowanie aplikacji wraz z dedykowanym środowiskiem Java (Java Runtime Environment). W przypadku, gdy na komputerze użytkownika JRE nie jest zainstalowane, należy wybrać opcję Zainstaluj środowisko Java (JRE 5.0), po czym postępować zgodnie ze wskazówkami wyświetlanymi przez kreator instalacji. Domyślnym katalogiem instalacji oprogramowania jest C:\Program Files\ST-50 i może on zostać zmieniony w trakcie instalacji. Prawidłowe zainstalowanie aplikacji powinno skutkować utworzeniem grupy skrótów w menu Start, podobnej do zaprezentowanej poniżej: Rys. 3 Grupa skrótów aplikacji w menu Start Aplikację można uruchomić wybierając ST-50 konfigurator z listy dostępnych skrótów. UWAGA: W przypadku napotkania problemów z uruchomieniem aplikacji należy zapoznać się z rozdziałem Rozwiązywanie problemów, bądź skonsultować się z działem wsparcia technicznego ZPAS-Net.

7 4.2. Opis funkcji programu Po uruchomieniu aplikacji na ekranie widoczne będzie główne okno, z którego możliwy jest dostęp do wszystkich opcji konfiguracyjnych sterownika. Połącz z Rozłącz Dodaj alarm Usuń alarm Stan alarmu Pobierz dane Główne okno aplikacji Nagłówek tabeli alarmów Edytuj alarm Usuń wszystkie alarmy Zakładka alarmów Zakładka pomiarów Tabela alarmów Rys. 4 Okno aplikacji Aby nawiązać połączenie ze sterownikiem należy kliknąć przycisk Połącz z lub wybrać opcję z menu Plik. W oknie, które się pojawi (patrz punkt 4.2.3, rys. 5), należy wpisać dane potrzebne do zdalnego połączenia się z urządzeniem.

8 Opcje menu Plik Połącz z - otwiera okno połączenia (patrz rys. 5), Rozłącz - zamyka połączenie ze sterownikiem, Zamknij - zamyka aplikację Opcje Aliasy czujników - otwiera okno definiowania aliasów (patrz punkt 4.2.3, rys. 14), Narzędzia Serwer - otwiera panel serwera wiadomości. Umożliwia podejrzenie przesyłanych komunikatów, w przypadku, gdy użytkownik, podczas definiowania alarmu, wybierze opcję wysyłania wiadomości na serwer (szczegóły w dalszej części podręcznika). Pomoc O programie - wyświetla informacje o programie

9 Przyciski Połącz z - otwiera okno połączenia (patrz też menu Plik Połącz z ), Rozłącz - zamyka połączenie (patrz też menu Plik Rozłącz ), Dodaj alarm - otwiera okno definiowania alarmu (rys. 12). Po zapisaniu konfiguracji alarmu, nowa definicja zostaje dodana do pamięci sterownika na pierwszej wolnej pozycji (slocie), Edytuj alarm - otwiera okno definiowania alarmu (rys.12). Możliwe jest edytowanie alarmu, aktualnie zaznaczonego w Tabeli alarmów. Zapisanie ustawień nadpisze definicję zapisaną w slocie pamięci sterownika, w którym umieszczony był alarm. Usuń alarm - usuwa alarm, który w momencie kliknięcia jest zaznaczony w Tabeli alarmów. Przed usunięciem użytkownik jest proszony o potwierdzenie operacji, Usuń wszystkie alarmy - usuwa wszystkie alarmy zdefiniowane w sterowniku. Przed operacją użytkownik jest proszony o potwierdzenie operacji, Status alarmu - otwiera okno z wyświetlonym statusem alarmu (rys. 11), Pobierz dane - w przypadku, gdy połączenie ze sterownikiem jest nawiązane poprawnie, po wybraniu tego przycisku następuje odświeżenie wszystkich danych pobieranych ze sterownika. W zależności od ilości alarmów i/lub czujników, operacja może zająć od kilku sekund do kilku minut.

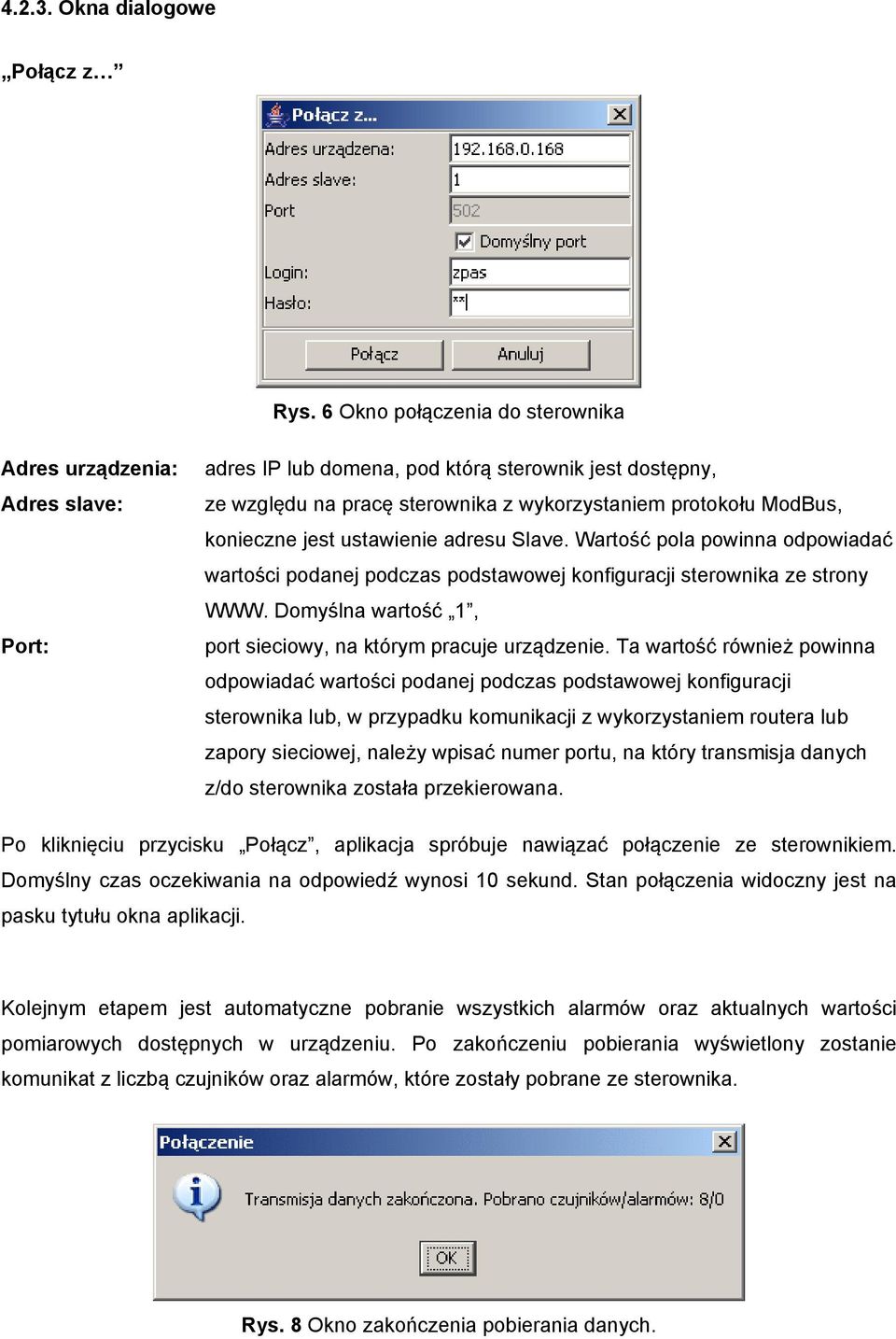

10 Okna dialogowe Połącz z Rys. 6 Okno połączenia do sterownika Adres urządzenia: Adres slave: Port: adres IP lub domena, pod którą sterownik jest dostępny, ze względu na pracę sterownika z wykorzystaniem protokołu ModBus, konieczne jest ustawienie adresu Slave. Wartość pola powinna odpowiadać wartości podanej podczas podstawowej konfiguracji sterownika ze strony WWW. Domyślna wartość 1, port sieciowy, na którym pracuje urządzenie. Ta wartość również powinna odpowiadać wartości podanej podczas podstawowej konfiguracji sterownika lub, w przypadku komunikacji z wykorzystaniem routera lub zapory sieciowej, należy wpisać numer portu, na który transmisja danych z/do sterownika została przekierowana. Po kliknięciu przycisku Połącz, aplikacja spróbuje nawiązać połączenie ze sterownikiem. Domyślny czas oczekiwania na odpowiedź wynosi 10 sekund. Stan połączenia widoczny jest na pasku tytułu okna aplikacji. Kolejnym etapem jest automatyczne pobranie wszystkich alarmów oraz aktualnych wartości pomiarowych dostępnych w urządzeniu. Po zakończeniu pobierania wyświetlony zostanie komunikat z liczbą czujników oraz alarmów, które zostały pobrane ze sterownika. Rys. 8 Okno zakończenia pobierania danych.

11 Alarmy (zakładka) Zakładka Alarmy zawiera listę zdefiniowanych w sterowniku alarmów. Odświeżanie wartości odbywa się poprzez kliknięcie przycisku Pobierz dane (patrz punkt 4.2.2). Rys. 9 Zakładka Alarmy Poszczególne pola tabeli alarmów: * błąd alarmu pole sygnalizuje wystąpienie błędu podczas sprawdzania stanu alarmu. Najczęściej spowodowane jest to wypięciem z sieci 1-Wire czujnika, do którego alarm został przypisany. W takim przypadku bieżąca wartość zawsze wynosi 0, a aktywność alarmu pozostaje taka, jak przed wystąpieniem błędu. Podstawowe kody alarmów: 0 - (status O.K.) stan w normie (1-Wire error) wewnętrzny błąd magistrali (unknown error) nieznany błąd (no device) brak urządzenia internal error wewnętrzny błąd wrong family code nieprawidłowy adres MAC czujnika Id identyfikator alarmu jest to numer slotu pamięci sterownika, w którym zapisany jest alarm. Przydzielany jest automatycznie podczas tworzenia nowej definicji alarmu. MAC adres MAC czujnika unikalny numer czujnika, nadawany przez producenta poprzedzony prefiksem, odpowiednim dla danej rodziny Nazwa nazwa czujnika nazwa pomiaru nadana przez użytkownika (patrz punkt Aliasy czujników ). Bieżąca wartość wartość bieżąca alarmu aktualna wartość pobrana z czujnika. Odczyt aktualizowany jest w odstępie czasu ustawionym dla konkretnego alarmu (interwał), dlatego wartość może się różnić od wartości innego alarmu przypisanego do tego samego pomiaru.

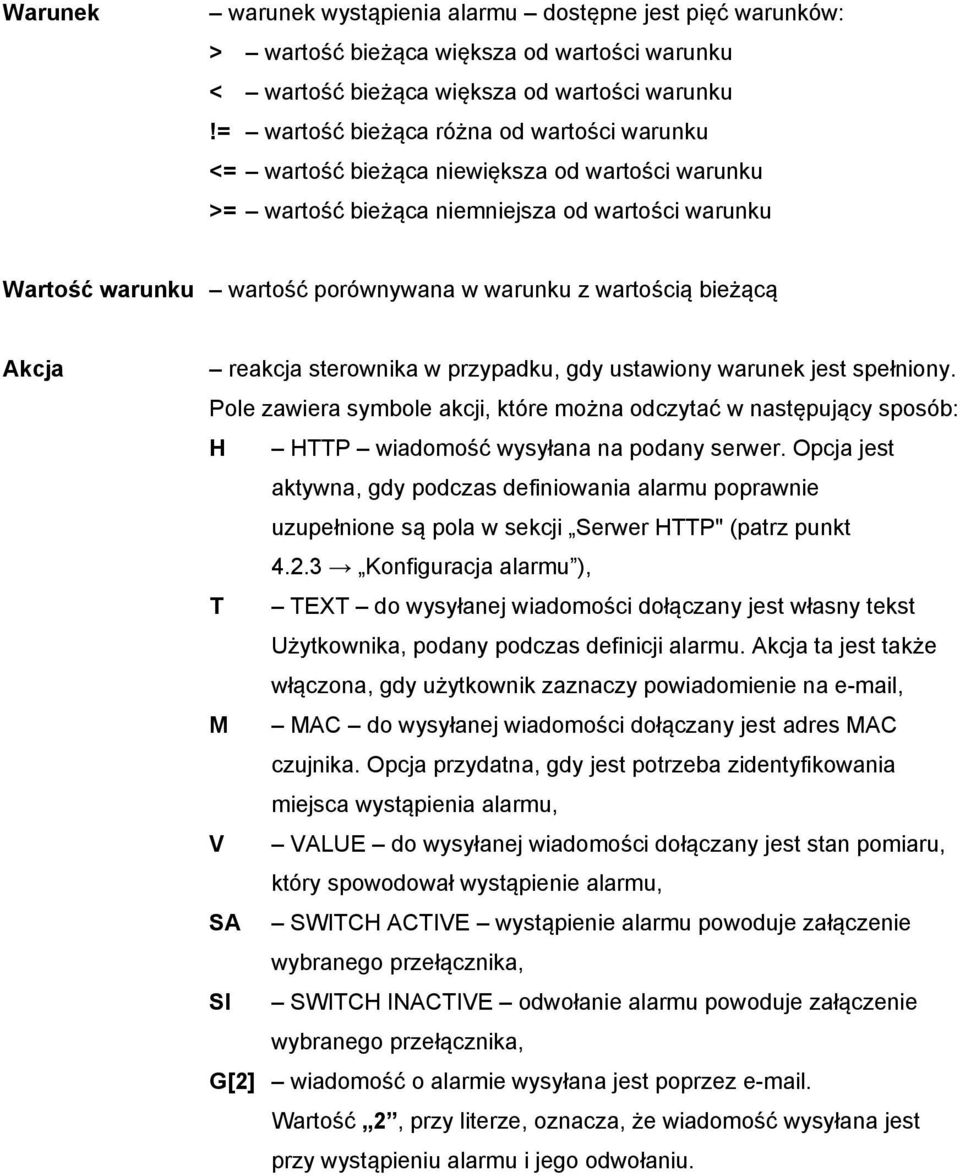

12 Warunek warunek wystąpienia alarmu dostępne jest pięć warunków: > wartość bieżąca większa od wartości warunku < wartość bieżąca większa od wartości warunku!= wartość bieżąca różna od wartości warunku <= wartość bieżąca niewiększa od wartości warunku >= wartość bieżąca niemniejsza od wartości warunku Wartość warunku wartość porównywana w warunku z wartością bieżącą Akcja reakcja sterownika w przypadku, gdy ustawiony warunek jest spełniony. Pole zawiera symbole akcji, które można odczytać w następujący sposób: H HTTP wiadomość wysyłana na podany serwer. Opcja jest aktywna, gdy podczas definiowania alarmu poprawnie uzupełnione są pola w sekcji Serwer HTTP" (patrz punkt Konfiguracja alarmu ), T TEXT do wysyłanej wiadomości dołączany jest własny tekst Użytkownika, podany podczas definicji alarmu. Akcja ta jest także włączona, gdy użytkownik zaznaczy powiadomienie na , M MAC do wysyłanej wiadomości dołączany jest adres MAC czujnika. Opcja przydatna, gdy jest potrzeba zidentyfikowania miejsca wystąpienia alarmu, V VALUE do wysyłanej wiadomości dołączany jest stan pomiaru, który spowodował wystąpienie alarmu, SA SWITCH ACTIVE wystąpienie alarmu powoduje załączenie wybranego przełącznika, SI SWITCH INACTIVE odwołanie alarmu powoduje załączenie wybranego przełącznika, G[2] wiadomość o alarmie wysyłana jest poprzez . Wartość 2, przy literze, oznacza, że wiadomość wysyłana jest przy wystąpieniu alarmu i jego odwołaniu.

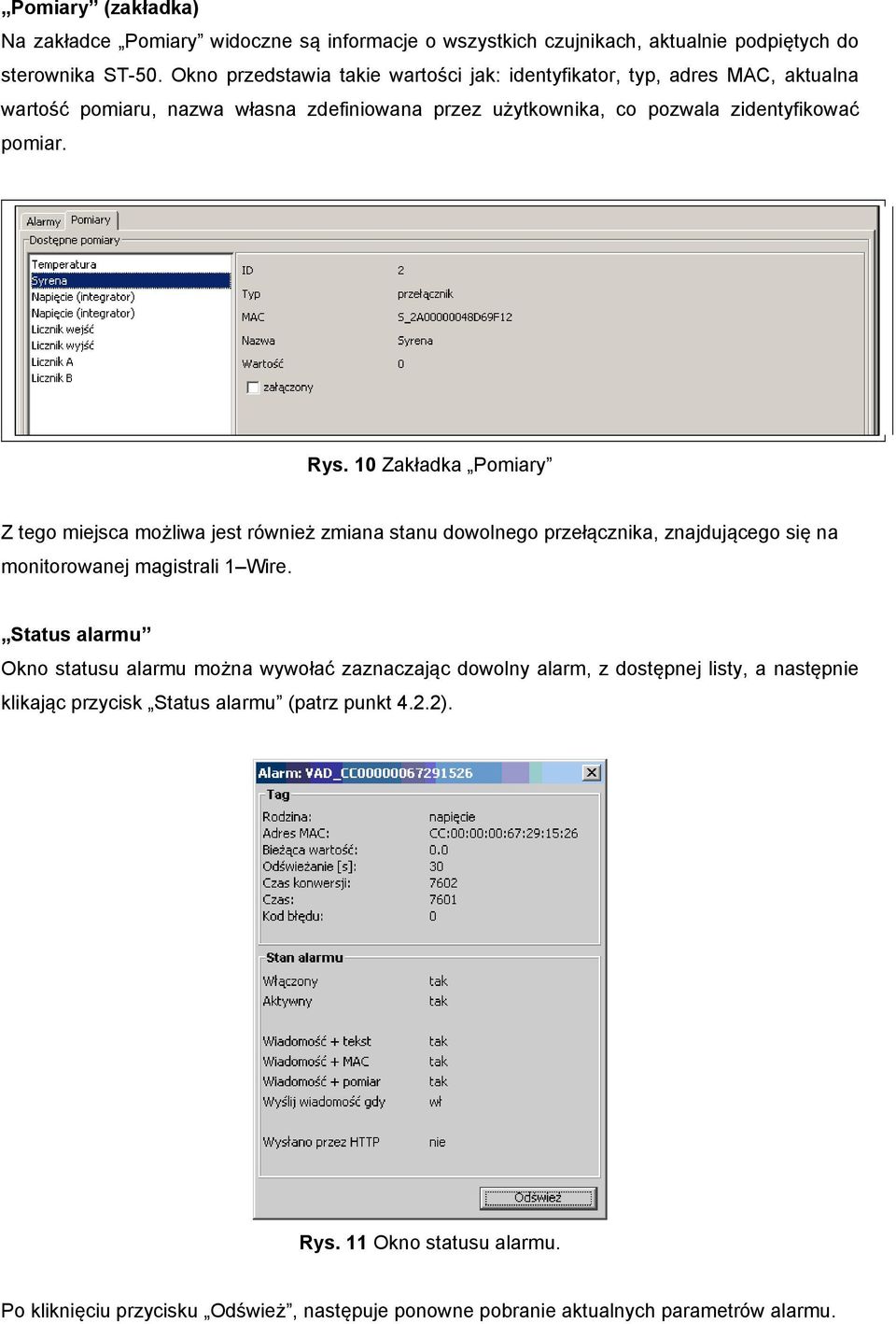

13 Pomiary (zakładka) Na zakładce Pomiary widoczne są informacje o wszystkich czujnikach, aktualnie podpiętych do sterownika ST-50. Okno przedstawia takie wartości jak: identyfikator, typ, adres MAC, aktualna wartość pomiaru, nazwa własna zdefiniowana przez użytkownika, co pozwala zidentyfikować pomiar. Rys. 10 Zakładka Pomiary Z tego miejsca możliwa jest również zmiana stanu dowolnego przełącznika, znajdującego się na monitorowanej magistrali 1 Wire. Status alarmu Okno statusu alarmu można wywołać zaznaczając dowolny alarm, z dostępnej listy, a następnie klikając przycisk Status alarmu (patrz punkt 4.2.2). Rys. 11 Okno statusu alarmu. Po kliknięciu przycisku Odśwież, następuje ponowne pobranie aktualnych parametrów alarmu.

14 Konfiguracja alarmu Okno konfiguracji alarmów dostępne jest po kliknięciu przycisku Dodaj alarm lub Edytuj alarm (po wcześniejszym zaznaczeniu na liście alarmu do edycji). Rys. 12 Okno definiowania alarmu.

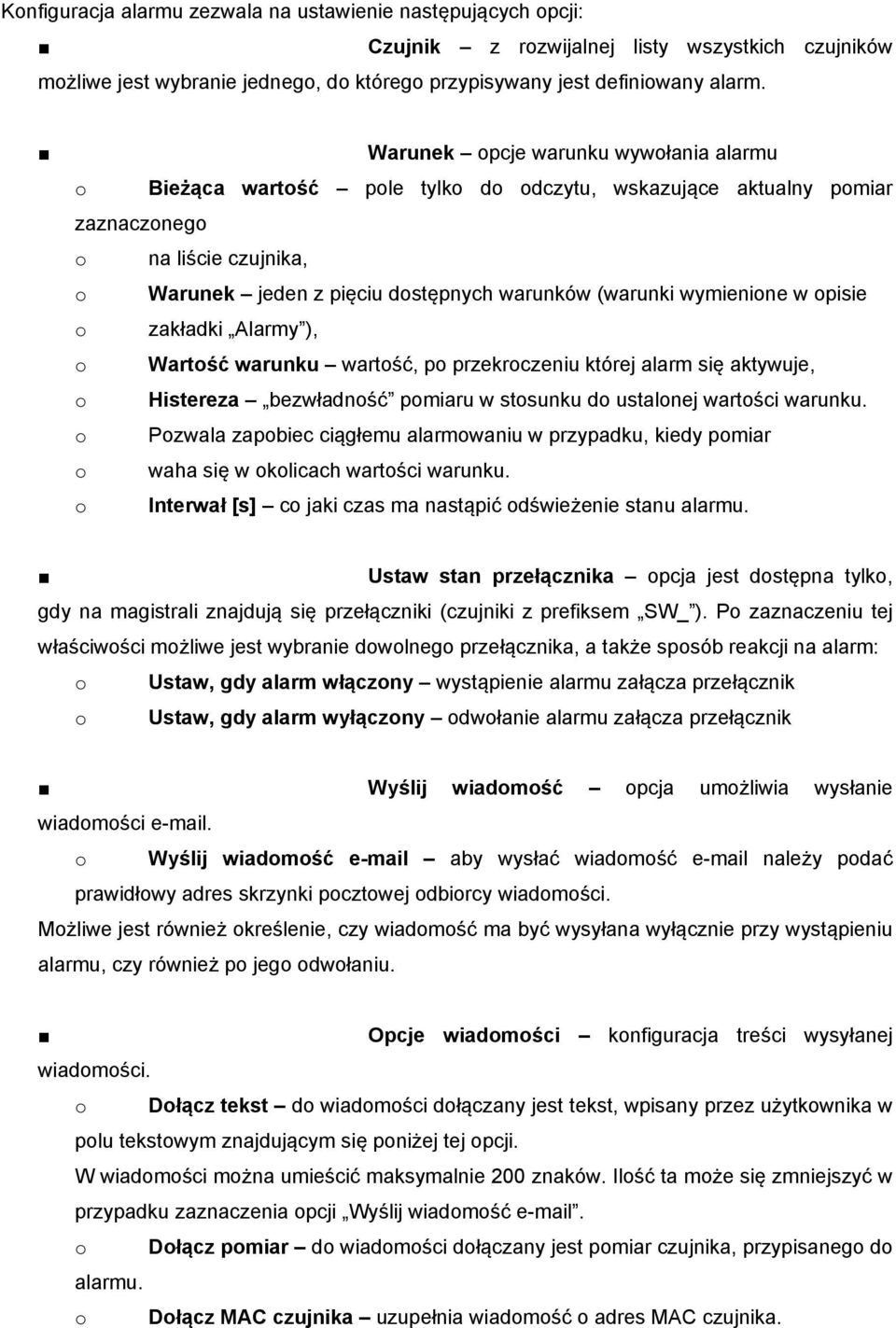

15 Konfiguracja alarmu zezwala na ustawienie następujących opcji: Czujnik z rozwijalnej listy wszystkich czujników możliwe jest wybranie jednego, do którego przypisywany jest definiowany alarm. Warunek opcje warunku wywołania alarmu o Bieżąca wartość pole tylko do odczytu, wskazujące aktualny pomiar zaznaczonego o na liście czujnika, o Warunek jeden z pięciu dostępnych warunków (warunki wymienione w opisie o zakładki Alarmy ), o Wartość warunku wartość, po przekroczeniu której alarm się aktywuje, o Histereza bezwładność pomiaru w stosunku do ustalonej wartości warunku. o Pozwala zapobiec ciągłemu alarmowaniu w przypadku, kiedy pomiar o waha się w okolicach wartości warunku. o Interwał [s] co jaki czas ma nastąpić odświeżenie stanu alarmu. Ustaw stan przełącznika opcja jest dostępna tylko, gdy na magistrali znajdują się przełączniki (czujniki z prefiksem SW_ ). Po zaznaczeniu tej właściwości możliwe jest wybranie dowolnego przełącznika, a także sposób reakcji na alarm: o Ustaw, gdy alarm włączony wystąpienie alarmu załącza przełącznik o Ustaw, gdy alarm wyłączony odwołanie alarmu załącza przełącznik Wyślij wiadomość opcja umożliwia wysłanie wiadomości . o Wyślij wiadomość aby wysłać wiadomość należy podać prawidłowy adres skrzynki pocztowej odbiorcy wiadomości. Możliwe jest również określenie, czy wiadomość ma być wysyłana wyłącznie przy wystąpieniu alarmu, czy również po jego odwołaniu. Opcje wiadomości konfiguracja treści wysyłanej wiadomości. o Dołącz tekst do wiadomości dołączany jest tekst, wpisany przez użytkownika w polu tekstowym znajdującym się poniżej tej opcji. W wiadomości można umieścić maksymalnie 200 znaków. Ilość ta może się zmniejszyć w przypadku zaznaczenia opcji Wyślij wiadomość . o Dołącz pomiar do wiadomości dołączany jest pomiar czujnika, przypisanego do alarmu. o Dołącz MAC czujnika uzupełnia wiadomość o adres MAC czujnika.

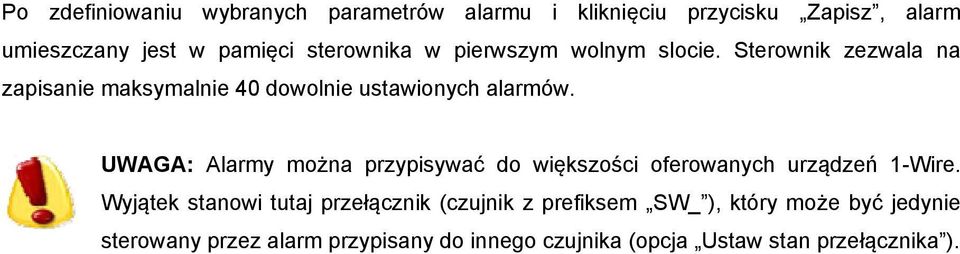

16 Po zdefiniowaniu wybranych parametrów alarmu i kliknięciu przycisku Zapisz, alarm umieszczany jest w pamięci sterownika w pierwszym wolnym slocie. Sterownik zezwala na zapisanie maksymalnie 40 dowolnie ustawionych alarmów. UWAGA: Alarmy można przypisywać do większości oferowanych urządzeń 1-Wire. Wyjątek stanowi tutaj przełącznik (czujnik z prefiksem SW_ ), który może być jedynie sterowany przez alarm przypisany do innego czujnika (opcja Ustaw stan przełącznika ).

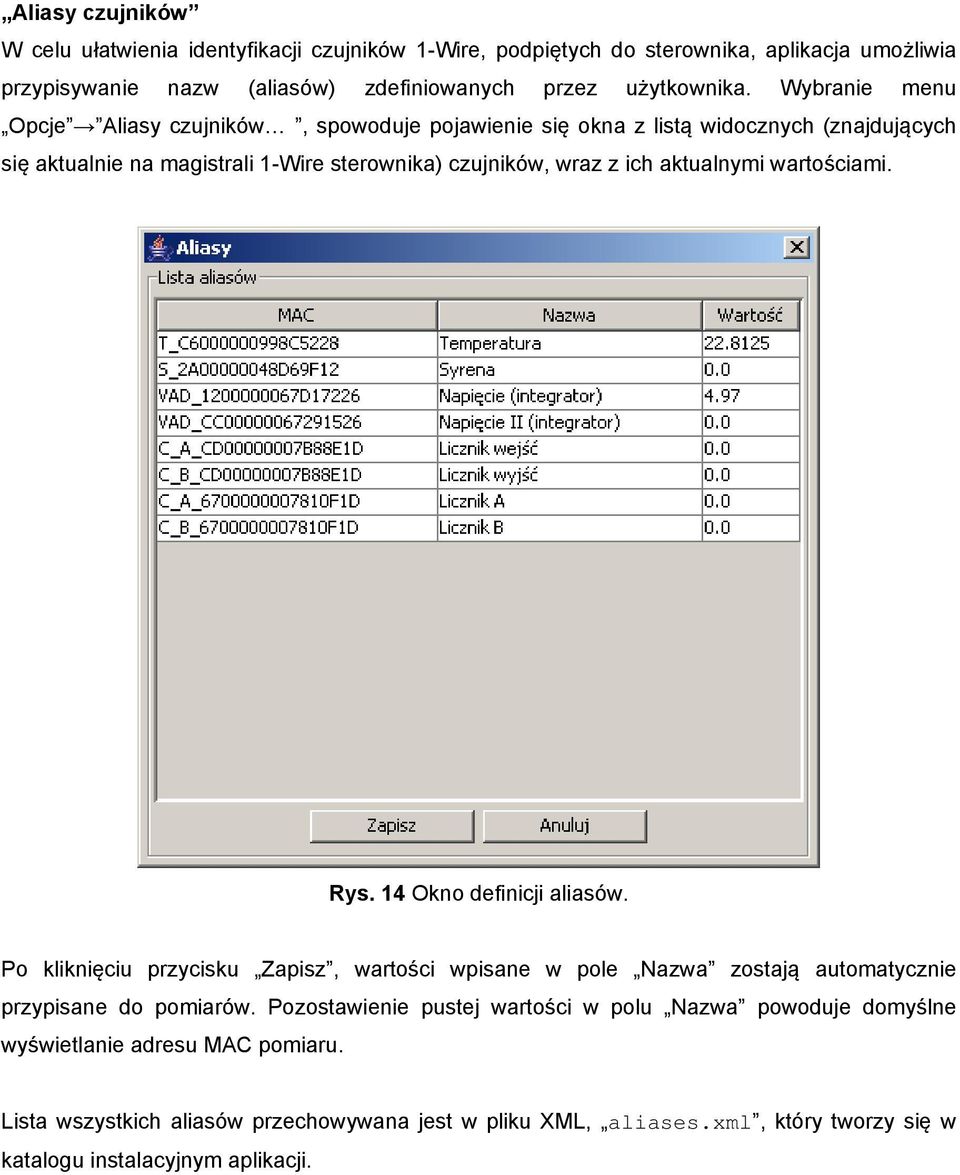

17 Aliasy czujników W celu ułatwienia identyfikacji czujników 1-Wire, podpiętych do sterownika, aplikacja umożliwia przypisywanie nazw (aliasów) zdefiniowanych przez użytkownika. Wybranie menu Opcje Aliasy czujników, spowoduje pojawienie się okna z listą widocznych (znajdujących się aktualnie na magistrali 1-Wire sterownika) czujników, wraz z ich aktualnymi wartościami. Rys. 14 Okno definicji aliasów. Po kliknięciu przycisku Zapisz, wartości wpisane w pole Nazwa zostają automatycznie przypisane do pomiarów. Pozostawienie pustej wartości w polu Nazwa powoduje domyślne wyświetlanie adresu MAC pomiaru. Lista wszystkich aliasów przechowywana jest w pliku XML, aliases.xml, który tworzy się w katalogu instalacyjnym aplikacji.

18 5. Wizualizacja pomiarów sterownika W przypadku pojedynczych instalacji na potrzeby gospodarstwa domowego lub małej serwerowni możemy skorzystać z programu FlashWizual. Zasada działania oprogramowania jest bardzo prosta. Po wpisaniu adresu sterownika oraz loginu i hasła, oprogramowanie umożliwi pobranie pomiarów i oznaczeń czujników. Dalsza część przygotowania wizualizacji sprowadza się do układania z rysunków, animacji i komponentów formatek wizualizacyjnych. Specjalne okno Właściwości pozwala na sparametryzowanie komponentu i jeśli jest to potrzebne, przeskalowanie dodatkowe danych pomiarowych. Istotną zaletą technologii w jakiej został wykonany program - Macromedia Flash - jest możliwość umieszczania na formatkach wizualizacyjnych animacji swf. Mogą to być także elementy programowe z wykorzystaniem języka Action Script lub bardzo zaawansowana grafika wektorowa. To wszystko czyni z narzędzia ciekawe wizualnie środowisko pracy przy nadzorowaniu monitorowanych obiektów. Przygotowane formatki wizualizacyjne mogą być zapisywane i udostępniane poprzez serwer WWW w systemie ZPAS Control Oversee. W takim przypadku użytkownik otrzymuje dodatkowe zdalne narzędzia do przeglądania archiwów pomiarowych, wykorzystania funkcji agregacyjnych i obsługi alarmów.

19 Poniżej, środowisko pracy przy budowie formatek wizualizacyjnych. Widoczne jest okno komponentów i ich właściwości. Dla uproszczenia obsługi, tam, gdzie to było możliwe, układanie wizualizacji odbywa się przez przeciąganie komponentów za pomocą myszki. Rys. 16 Przykładowa wizualizacja pomiarów sterownika

20 5.1. Pierwsze kroki z FlashWizual W programie FlashWizual będą widoczne wszystkie pomiary, do których przypisane zostały alarmy w programie konfiguracyjnym sterownika. Pozostałe pomiary nie będą widoczne. Po prawidłowej konfiguracji, pierwszym krokiem jest odczytanie ze sterownika dostępnych zmiennych. Robimy to wybierając z menu Połączenia Sterownik Po połączeniu się do sterownika powinniśmy otrzymać informację o pomiarach: W dalszej pracy możemy już posługiwać się wyborem nazw pomiarów ze sterownika, np. jeśli chcemy wyświetlać pomiar temperatury, stawiamy na formatce z biblioteki komponent Opis i ustawiamy w menu odpowiedni pomiar temperatury. Dla ułatwienia zaznaczony jest on przedrostkiem T_ do numeru identyfikacyjnego czujnika. Dla wygody do wartości pomiaru dodawany jest tekst z pola Opis, który może oznaczać jednostkę pomiaru np.: C, % lub inny. W przypadku podawania pomiarów nieprzeliczonych, np. wilgotności, może zachodzić potrzeba przeliczenia pomiarów przed wyświetleniem. Można zrobić to za pomocą przelicznika A, B i Offset. Wtedy wartość wyświetlana będzie liczona według wzoru: X = (Pomiar * A)/B + Offset Dla Wilgotności A=32.6, B=1, Offset= -25.8

21 Wyświetlanie pomiaru temperatury: Wyświetlanie pomiaru wilgotności:

22 Pomiary mogą również znaleźć zastosowanie przy sterowaniu parametrami komponentów. Przykładem niech będzie pokazywanie obrazka wywołane wystąpieniem alarmu zalania. Czujnik zalania na module Integratora jest wyzwalany sygnałem masy. W przypadku braku zalania pomiar z czujnika jest w okolicach 5 V, w przypadku zalania spada poniżej 4,5. A więc współczynnik A należy ustawić na -1, a Offset na 5. Oto przykład: Dodatkowym elementem w którym możemy używać pomiarów jest wykorzystanie Makr. Definiowanie makr należy rozpocząć nadając nazwę i następnie wybierając Makro w okienku Zarządzanie makrami :

23 Przykładowo podanie warunku: IF [V_FB DFFA26]>1 then CHPAR(Pasek_postepu3,_visible,false); będzie powodowało, przy odnotowaniu pomiaru większego od wartości 1, zmianę parametru _visible komponentu Pasek_postepu3 na false. Chcąc, aby warunek wykonywany był przy każdym pomiarze, należy wpisać go do makra onpomiar. Wywołanie makra może nastąpić również po zdarzeniu kliknięcia przycisku lub rysunku. W tym przypadku napisane makro musi być połączone z odpowiednim komponentem przez wybranie z okna właściwości odpowiedniego makra.

24 W makrach obsługiwane są następujące komendy: Nazwa komendy CHPAR Zadanie, przykład Zmiana dowolnego parametru dla użytych komponentów. CHPAR(Nazwa_komponetu,atrybut,wartość) CHPAR(Obrazek1,x,100) ATRYBUTY: text alpha visible x y height width xscale yscale kolor IF Warunek IF T1=0 then CHPAR(Obrazek1,_visible,true) PRINT_FORM Drukowanie widocznej wizualizacji. RUN Uruchamianie innej formatki. RUN( run5.ovr )

25 6. Przykładowe schematy podłączenia

26

27

28 7. Rozwiązywanie problemów i najczęściej zadawane pytania Środowisko JAVA 1. Sprawdzanie zainstalowanej wersji środowiska JRE? MS Windows: Należy poprzez menu Start Uruchom uruchomić konsolę poleceniem cmd. Następnie w oknie, które się wyświetli wpisać komendę: java version Unix/Linux: W terminalu systemowym należy wpisać komendę: java -version 2. Błąd: Nazwa 'javaw' nie jest rozpoznawana jako polecenie Powodem występowanie tego błędu jest brak zainstalowanego środowiska JAVA lub nieprawidłowe ustawienie ścieżek dostępu do niego. Aby problem rozwiązać należy do zmiennej środowiskowej PATH dodać ścieżkę do katalogu, w którym umieszczony jest plik javaw.exe (domyślnie: C:\Program Files\Java\jre1.5.0_11\bin). 3. Błąd: Exception in thread "main" java.lang.noclassdeffounderror: org/jdom/content Pakiet, który potrzebny jest do uruchomienia aplikacji, nie został odnaleziony. Konieczne jest wtedy ponowne zainstalowanie aplikacji. 4. Program nie chce się uruchomić. Należy ponownie zainstalować aplikację. Definiowane alarmów 1. Ile alarmów można zdefiniować w sterowniku? Sterownik ST-50 oferuje zapamiętanie do 24 warunków alarmowych. 2. Jak jednocześnie wysłać powiadomienie o alarmie na telefon i na ? Należy zdefiniować dwa podobne alarmy, różniące się jedynie sposobem powiadomienia. 3. Sterownik nie wysyła wiadomości . Przyczyn może być kilka: przy definicji alarmu został wpisany zły adres , przy definicji alarmu został wpisany zły serwer SMTP

29 7. Dane kontaktowe Dział Wsparcia Technicznego i Rozwoju Systemów IT tel / www: Zakład Produkcji Automatyki Sieciowej S.A. ul. Przygórze Wolibórz
