1 KOMPLETNA OFERTA DLA AUTOMATYKI PRZEMYSŁOWEJ sterowniki PLC FATEK / panele HMI Weintek / technika liniowa Hiwin pneumatyka / serwonapędy ABB i Estun / napędy liniowe LinMot / silniki krokowe / łożyska liniowe / zasilacze / falowniki / automatyka budynkowa

2 Przemysłowe silniki liniowe

3 Technologia: Bezszczotkowe silniki serwo

4 Technologia: Konstrukcja Mikrokontroler Uzwojenia statora Obudowa statora Czujnik pozycji i temperatury Uszczelnienie wałka Gwint montażowy Wałek z magnesami neodymowymi

5 Technologia: ruchomy wałek ruchomy stator Ruchomy wałek Ruchomy stator

6 Silniki liniowe LinMot Silnik z przelotowym wałkiem Silnik ze wzmocnionym obwodem magnetycznym Silnik Heavy Duty Zasilanie VAC Podstawowy silnik liniowy Silnik High Clearance - większa szczelina wałek-stator

7 Ruch liniowy Pneumatyka Napęd paskowy Napęd śrubowy Mechaniczna krzywka Przewaga silników liniowych: Przewaga silników liniowych: Przewaga silników liniowych: Przewaga silników liniowych: + Dowolne pozycjonowanie + Wyższa dynamika + Wyższa dynamika + Zmiana profilu ruchu + Wyższa dynamika + Brak mechanicznego + Brak mechanicznego programowo + Dłuższa żywotność przeniesienia siły przeniesienia siły + Dłuższy skok + Mniejszy hałas + Dłuższa żywotność + Dłuższa żywotność + Bezkolizyjne + Programowana dynamika (V,a) + Bezkolizyjne + Bezkolizyjne + Programowana siła + Programowana siła + Niższy hałas + Programowana siła + Prosta instalacja + Prosta instalacja + Programowana siła + Prosta instalacja + Niższy koszt utrzymania + Prosta instalacja + Niższy koszt energii

8 Ruch liniowy silniki liniowe Klasyczny silnik liniowy Bezrdzeniowy silnik liniowy Silnik liniowy krokowy Elektromagnes / Cewka Voice Coil Bild: Trilogyr Bild: Trilogy + Brak ograniczeń skoku + Wysoka dynamika + Cena + Cena - Elektromagnes + Wysokie siły + Brak ograniczeń skoku + Brak ograniczeń skoku +Dynamika - Cewka + Dobre chłodzenia + Wymiary - Kable prowadzone za statorem - Słaba dynamika - Kable prowadzone za statorem - Utrudnione chłodzenie - Utrudniona kontrola pozycji - Niskie siły N - Wysokie siły przyciągania - Brak ATEX, IP69 (otwarta pętla) - Krótkie skoki 10-30mm - Wymagane dokładne - Wymiary prowadzenie - łożyskowanie - Koszty - Skomplikowany montaż i serwis - Brak ATEX, IP69 - Duże wymiary - Koszt

9 Całkowite koszty eksploatacji (TCO) TCO po 24 miesiącach: Pneumatyka: EUR Silnik liniowy: EUR Oszczędności: EUR TCO po 12 miesiącach: Pneumatyka: EUR Silnik liniowy: EUR Oszczędności: EUR TCO po 5 miesiącach: Pneumatyka: EUR Silnik liniowy: EUR Oszczędności: 0.- EUR Start 5 miesięcy 12 miesięcy 24 miesiące Wyższe koszty zakupu zwracają się po kilku miesiącach pracy silnika

10 Silniki liniowe zakres produktów

11 Silniki liniowe Zasilanie VDC Zasilanie VAC 2700N Siła 2150N 1600N 1020N 890N 1100N 580N 530N 710N 550N 308N 350N 137N 255N 67N 122N

12 Silniki liniowe Silniki liniowe P01-23, P01-37, P01-48 z konektorem IP67 Miniaturowe silniki liniowe P02-23 and P02-37 kable z zabudowanym konektorem Silniki liniowe P01-23 and P01-37 z kablem i konektorem IP67 Silniki liniowe VAC P10-54 i P10-70 z konektorem IP67

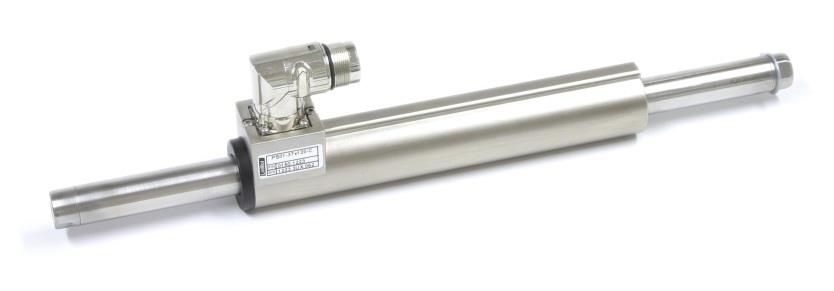

13 Silniki liniowe seria P01-23 Connector Type P01-23x80 Cable Type P01-23x80 Short Type P01-23Sx80 Skok do 780mm Siła do 67N Skok do 780mm Siła do 67N Skok do 780mm Siła do 67N Connector Type P01-23x160 Cable Type P01-23x160 Skok do 780mm Siła do 137N Skok do 780mm Siła do 137N

14 Silniki liniowe seria P01-37 Short Type P01-37x120 Cable Type P01-37x120 Short Type P01-37x60 &120 Skok do 1480mm Siła do 255N Skok do 1460mm Siła do 163N Skok do 1480mm Siła do 255N Connector Type P01-37x240 Cable Type P01-37x240 Skok do 1460mm Siła do 308N Skok do 1460mm Siła do 308N

15 Silniki liniowe seria P01-48 Connector Type P01-48x240 Skok do 1830mm Siła do 585N Connector Type P01-48x360 Skok do 1710mm Siła do 888N (1024N)

16 Silniki liniowe seria P10-54 (230VAC / 3x400 VAC) P01-54x120 P01-54x180 Skok do 1800mm Siła do 350N Skok do 1800mm Siła do 530N P01-54x240 P01-54x300 Skok do 1800mm Siła do 710N Skok do 1800mm Siła do 890N

17 Silniki liniowe seria P10-70 (3x400VAC) P01-70x80 P01-70x160 P01-70x240 Skok do 1770mm Siła do 561N Skok do 1690mm Siła do 1120N Skok do 1610mm Siła do 1652N P01-70x320 P01-70x400 Skok do 1530mm Siła do 2176N Skok do 1450mm Siła do 2720N

18 Silniki ze stali nierdzewnej IP69K

19 Silniki ze stali nierdzewnej - aplikacje Normalna praca CIP Cleaning in Place Linia do pakowania ryb Kontrola zaworu

20 Silniki ze stali nierdzewnej IP69K Silniki ze stali nierdzewnej IP69K z certyfikatem Ex Silniki ze stali nierdzewnej, IP69K Silnik i napęd ze stali nierdzewnej IP69K

21 Silniki ze stali nierdzewnej IP69K P01-37x120-SSC P01-48x240-SSC Skok do 780mm Siła do 210N Skok do 1230mm Siła do 495N P01-48x360-SSC Skok do 1110mm Siła do 888N

22 Wykonania specjalne w klasie IP69K Serwonapęd Silnik liniowy

23 Moduły liniowe ze stali nierdzewnej Moduł liniowy H01-37 Skoki 190 / 290 / 390mm Moduł liniowy H01-48 Skoki 210 / 300 / 390mm

24 Moduły liniowe ze stali nierdzewnej Silnik liniowy LinMot Silnik ze stali nierdzewnej IP69K Zmywalna obudowa Wersje chłodzone cieczą dla uzyskania większych sił Max. prędkość do 3,4 m/s Max. siła do 888 N Jeden kabel do zasilania i sprężenia zwrotnego Budowa IP69K do zmywania i CIP Brak uszczelek, spawane laserowo Profilowane powierzchnie Samoczyszcząca konstrukcja Stal nierdzewna AISI 316L Wykonanie ze stali nierdzewnej AISI 316L(1.4404, V4A) Wałki hartowane AISI 316L Łożyska ślizgowe (zgodne z FDA)

25 Silniki z certyfikatem Ex P01-48x240-EX Skok do 1230mm Siła do 495N P01-48x360-EX Skok do 1110mm Siła do 888N

26 Moduły liniowe z silnikami

27 Moduły liniowe H01 / B01 Moduły liniowe H01 Moduły liniowe B01

28 Moduły liniowe H10-70 Moduł liniowy H10-70x400 Skok 50/150/250/350/450mm Moduł liniowy H10-70x320 Skok 130/230/330/430/530mm Moduł liniowy H10-70x240 Skok 110/210/310/410/510mm 70x160 90/190/290/390/490mm Moduł liniowy H10- Skok liniowy H10-70x80 70/170/270/370/470mm Moduł Skok

29 Silnik z prowadzeniem P04 Silnik P04-37x120-HP Skok 135mm

30 Silnik z prowadzeniem P04 Stator Wałek Tłoczysko Sprzęg Łożysko liniowe kulkowe

31 Silnik z prowadzeniem P04 Kompatybilny ze standardowymi uchwytami siłowników i końcówkami tłoczyska

32 Moduł liniowy F01 Moduł liniowy F01-37 Skok mm Moduł liniowy F01-48 Skok mm

33 Silniki liniowo-obrotowe

34 Silniki liniowo-obrotowe PR01 Ruch liniowy i obrotowy Ruch liniowo-obrotowy: Skok do 300mm Moment do 9Nm lub 89Nm z przekładnią

35 Silniki liniowo-obrotowe: Aplikacje Układanie Zakrecanie Pick & Place Drukowanie

36 Silniki liniowo-obrotowe Silnik liniowo-obrotowy PR01-52 z opcjonalnym przelotowym wałkiem Silnik liniowo-obrotowy ze stali nierdzewnej z opcjonalnym przelotowym wałkiem Silnik liniowo-obrotowy PR01-84 z opcjonalnym przelotowym wałkiem Silnik liniowo-obrotowy z przekładnią planetarną

37 Silniki liniowo-obrotowe seria PR01-52 P01-52x40 Skok do 80mm Siła do 255N Moment do 1,53Nm Przelotowy wałek fi =2,5mm P01-52x60 Skok do 150mm Siła do 255N Moment do 2,2Nm Przelotowy wałek fi =2,5mm

38 Silniki liniowo-obrotowe seria PR01-84 x240 PR01-84 x240 Skok do 300mm Siła do 572N Moment do 8,9Nm Przelotowy wałek fi=4mm PR01-84 x240-ssc Skok do 150mm Siła do 572N Moment do 8,9Nm Przelotowy wałek fi=4mm

39 Silniki liniowo-obrotowe seria PR01-84 x360 PR01-84 x360 Skok do 100mm Siła do 1024N Moment do 8,9Nm Przelotowy wałek fi=4mm PR01-84 x360-ssc Skok do 150mm Siła do 1024N Moment do 8,9Nm Przelotowy wałek fi=4mm

40 Silniki liniowo-obrotowe seria PR01-84 z przekładnią PR01-84 x240-gxx Skok do 150mm Siła do 572N Moment do 89Nm PR01-84 x360-gxx Skok do 150mm Siła do 1024N Moment do 89Nm

41 MagSpring: The Magnetic Spring

42 MagSpring: Sprężyny magnetyczne MagSpring: Kompensacja siły grawitacji przy montażu pionowym

43 MagSpring: Sprężyny magnetyczne MagSpring: Kompensacja siły grawitacji przy montażu pionowym

44 MagSpring: Sprężyny magnetyczne Seria M01-37 Skok: 50/125/200/275/350mm Siła: 40/50/60N Seria M01-20 Skok: 50/130/210/290mm Siła: 11/17/22N

45 Napędy serwo

46 LinMot: Integracja systemów

47 Napędy serwo A1100 C1100 C1200 E1200 E1400

48 Napędy serwo A1100 C1100 C1200 Napęd kompaktowy Aparatura i laboratoria Ruch Point to Point Zamienniki pneumatyki Pozycjonowanie NC Ruchy interpolowane E1200 C1400 E1400 Napęd High-End Synchronizacja z Master encoder Pozycjonowanie NC Zasilanie 230VAC Napęd High End Zasilanie 3x400VAC

49 Napęd kompaktowy A1100 Napęd kompaktowy do ruchów point to point A1100-GP CanOpen Not available yet Not available yet

50 Napędy serwo seria C1100 Napędy serwo do ruchów point to point C1150-EC-0S/1S C1150-DS-0S/1S C1150-SE-0S/1S EtherCAT EtherCAT / CoE EtherCAT / SoE C1150-PN-0S/1S C1150-PD-0S/1S ProfiNet C1100-GP-0S/1S CanOpen C1100-GP-0S/1S RS485 C1100-0S C1100-1S z STO

51 Napędy serwo seria C1200 Napędy do pozycjonowania NC C1250-EC-0S/1S C1250-DS-0S/1S C1250-SE-0S/1S EtherCAT EtherCAT / CoE EtherCAT / SoE C1250-PN-0S/1S C1250-PD-0S/1S ProfiNet ProfiDrive C1250-IP-0S/1S Ethernet/IP C1250-SC-0S/1S Sercos III C1250-0S C1250-1S z STO C1250-PL-0S/1S Powerlink

52 Napędy seria E1200 Napędy klasy High End do pozycjonowania NC E1250-EC E1250-DS E1250-SE EtherCAT EtherCAT / CoE EtherCAT / SoE E1250-PN E1250-PD ProfiNet ProfiDrive E1250-IP Ethernet/IP E1250-SC Sercos III E1200 z SVE E1250-PL Powerlink

53 Napędy serii C1400, zasilanie 1x240VAC Napędy do pozycjonowania NC C1450-EC-0S C1450-DS-0S C1450-SE-0S EtherCAT EtherCAT / CoE EtherCAT / SoE C1450-PN-0S C1450-PD-0S ProfiNet ProfiDrive C1450-IP-0S Ethernet/IP C1450-SC-0S Sercos III C1400-0S/1S bez STO / z STO C1450-PL-0S Powerlink

54 Napędy serii E1400, zasilanie 3x400VAC Napędy klasy High End do pozycjonowania NC E1450-EC-0S/1S E1450-DS-0S/1S E1450-SE-0S/1S EtherCAT EtherCAT / CoE EtherCAT / SoE E1450-PN-0S/1S E1450-PD-0S/1S ProfiNet ProfiDrive E1450-IP-0S/1S Ethernet/IP E1450-SC-0S/1S Sercos III E1400-0S/1S bez STO /z STO E1450-PL-0S/1S Powerlink

55 Napędy specjalne/przeznaczone do wycofywania B1100 B8000 M8000 Dostępny Nie używać w nowych projektach Dostępny Nie używać w nowych projektach Dostępny Potwierdzać nowe projekty z LinMot E1100 E100 E1001 Dostępny Nie używać w nowych projektach Wycofywany w 2016 Zamieniać na C1150/1250 Wycofywany w 2016 Zamieniać na C1150/1250

56 Napęd zintegrowany z silnikiem liniowym Zintegrowany napęd point-to-point EtherCAT EtherCAT CoE / SoE ProfiNet RT ProfiNet IRT ProfiDrive Ethernet IP Sercos III Powerlink

57 Akcesoria

58 Silniki obrotowe serwo EC EC01-40/70 EC serwomotor 70W / 0,17Nm / 4000 obr/min EC01-40/140 EC serwomotor 140W / 0,34Nm / 4000 obr/min EC01-40/70-B EC serwomotor 140W / 0,17Nm / 4000 obr/min, hamulec 0,4Nm EC01-40/140-B EC serwomotor 140W / 0,34Nm / 4000 obr/min, hamulec 0,4Nm
