1 1 PRZETWORNICE CZĘSTOTLIWOSCI NORD Zaawansowane systemy sterowania procesami

2 Ślimakowe Stożkowe Walcowe płaskie Walcowe Produkty PRODUKTY MECHANICZNE 2 NORD Typ reduktora kw Nm BLOCK 0, NORDBLOCK 0, STANDARD 0,12-7, BLOCK 0, Przemysłowe 2, BLOCK 0, Przemysłowe 2, NORDBLOC.1 0,12-9, BLOCK 0, SM 0, SI 0, SMI 0,

3 Produkty PRODUKTY ELEKTRONICZNE 3 NORD Centralna technologia napędowa (IP20) Przetwornice Częstotliwości SK 5xxE Zdecentralizowana technologia napędowa (IP55/IP66) Przetwornice częstotliwości SK 2xxE Przetwornice częstotliwości SK 180E Starter Silnika SK 155E Softstarty SK 1xxE

4 Wybór rozwiązania 4 NORD Przetwornica w szafie lub na silniku? Długość kabli silnikowych Rodzaj sterowania Warunki klimatyczne Wymagania zgodności EMC Poziom zaawansowania (Posicon, BUS) Rodzaj kalkulacji kosztów (całościowy lub komponentów) Mobilność = PTC BUS

5 Sterowanie zdecentralizowane 5 NORD Przetwornica w szafie lub na silniku? czujnik temperatury sterowanie hamulcem enkoder SKUTEK zasilanie Zewnętrzne czujniki Sterowanie przetwornicą Zasilanie

6 Zdecentralizowany system modułowy 6 L1, L2, L3, PE 24V, GND (ASi+, ASi-) U, V, W, PE TF+, TF- BR+,BR- U, V, W, PE TF+, TF- BR+,BR- L1, L2, L3, PE 24V, GND HAND R, L L1, L2, L3, PE 24V, GND SYS+, SYS-

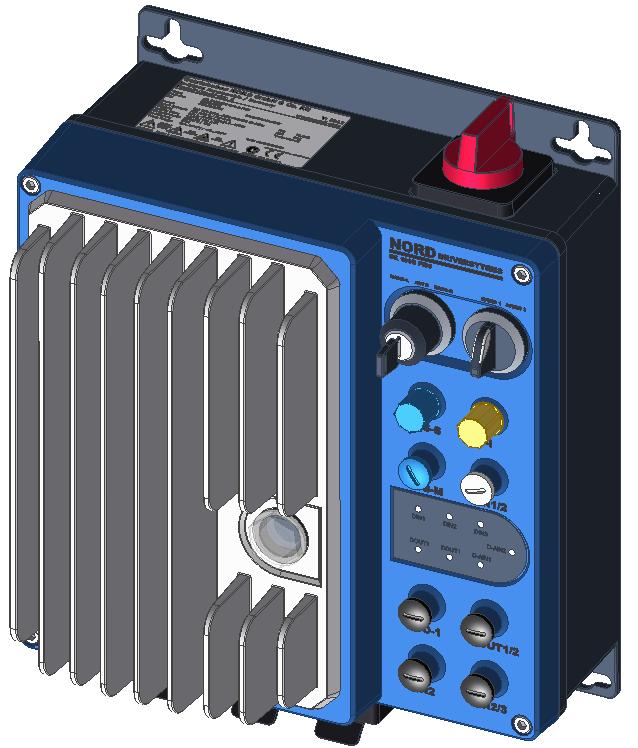

7 Lokalna przetwornica częstotliwości FDS 7 Przemiennik do mocy 7,5kW 400V Wyłącznik serwisowy (sterowanie zdalne / lokalne) Wbudowane moduły sieciowe Sterowanie hamulcem Bezpieczne wyłączenie safestop Łatwy montaż Klasa ochrony IP55 / IP66 Możliwość podłączenia czujników zewnętrznych i enkoderów przez gniazda M12 Przelotowe podłączenie zasilanie głównego

8 Falowniki SK200E - system zdecentralizowany 8 SK 200E

9 Przetwornice z wymienną pamięcią minimalny czas przestoju 9 NORD SK 200E Łatwa i szybka wymiana przetwornicy Wymienna kość pamięci programu (bez ponownego programowania)

10 Szybkozłącza silnikowe minimalny czas przestoju 10 NORD Szybkie i łatwe podłączenie Mobilność Błyskawiczna wymiana

11 Przetwornice częstotliwości z funkcjami energooszczędnymi 11 Funkcja aktywna Funkcja nieaktywna Nawet 15% oszczędności energii! Oszczędności wypracowane funkcjami przetwornicy NORD

12 Przetwornice częstotliwości z funkcjami energooszczędnymi 12! osłabianie pola w 7,5 s odbudowa pola w 400 ms 100% pola magnetycznego 25% pola magnetycznego Nawet 15% oszczędności energii!

13 NOWOCZESNE ROZWIĄZANIA Zintegrowany sterownik PLC 13 niezależny Sensors / Process Data Autonomiczna, programowalna kontrola ruchu skomunikowany Szereg interfejsów do komunikacji z systemem nadrzędnym. elastyczny łatwy do dopasowania na potrzeby aktualnych potrzeb. wbudowany sterownik PLC Actuator lokalne funkcje logiczne przetwornica wykonuje samodzielnie, bez udziału sterowania zewnętrznego

14 PLC - przykład zastosowania 14 Komunikacja Profibus łączność z systemem nadrzędnym sterowanie, wizualizacja, diagnostyka Sterowanie lokalne Przełączane kluczykiem PLC Lokalny wyświetlacz Pozycji wału wyjściowego Dodatkowy wał silnika oraz luzownik ręczny hamulca na potrzeby sterowania ręcznego przy braku zasilania Sygnalizacja lokalna (wewn. PLC) Otwieranie / zamykanie pulsuje Otwarte/zamknięte/błąd - świeci Enkoder absolutny: Pomiar kąta wału wyjściowego oraz ograniczenie zakresu ruchu (zamiast krańcówek)

15 Falownik w strefie zagrożonej wybuchem ATEX 15 NORD

16 Wydajność [η] Obniżenie kosztów zużycia energii 16 NORD Moc [kw] ,1 1,5 2,2 3 4 Magnesy trwałe Miedziana klatka wirnika IEC IE1 (standard efficiency) IE2 (high efficiency) IE3 (premium efficiency) IE4 (super premium) Sprawność 2-5% lepiej niż IE % lepiej niż IE2

17 Potencjał przeciążeniowy silników NORD 17 Przewymiarować czy nie? Wykorzystać zdolność przeciążeniową silników! Typ P S1max P N [kw] P s1max [kw] 80 LH/4 0,75 1,1 90 SH/4 1,1 1,5 90 LH/4 1,5 2,2 100 LH/4 2,2 3,3 100 AH/4 3 3,5 112 MH/ SH/4 5,5 7,5 132 MH/4 7,5 9,5 160 MH/ LH/ ,5 180 MH/4 18,5 22,5 180 LH/

18 Serwo asynchroniczne, paletyzer 18 Serwo asynchroniczne - cena o ~50-60% niższa niż serwo!

19 Pozycjonowanie / Monitoring pozycji 19 Pozycjonowanie bezwzględne mi n. Pozycja 1 Pozycja 2 Pozycja 3 ma x. Pozycjonowanie względne Pozycjonowanie płynne 0 100% 19

20 Przetwornice częstotliwości z funkcjami energooszczędnymi 20 NORD Regulacja przetwornicą częstotliwości DŁAWIENIE REGULACJA: 20% redukcji prędkości pompy to nawet 50% oszczędności Obniżenie ciśnienia o 1 bar to 7% oszczędności

21 Unikalne rozwiązanie zabezpieczające firmy NORD 21 Enkoder przyrostowy Typowa aplikacja z falownikiem Przeciążenie = upadek

22 Upadek ciężaru DLACZEGO ZESTAW ENKODER I FALOWNIK NORD? obr./min? TAK! 1000 obr./min. Rozwiązanie unikalne! SAMOCZYNNE ZATRZYMANIE 1000 obr./min? NIE! 700 obr./min. i zwalnia

23 Zastosowania 23

24 Starowanie windami 24 Sterowanie

25 Zastosowania 25

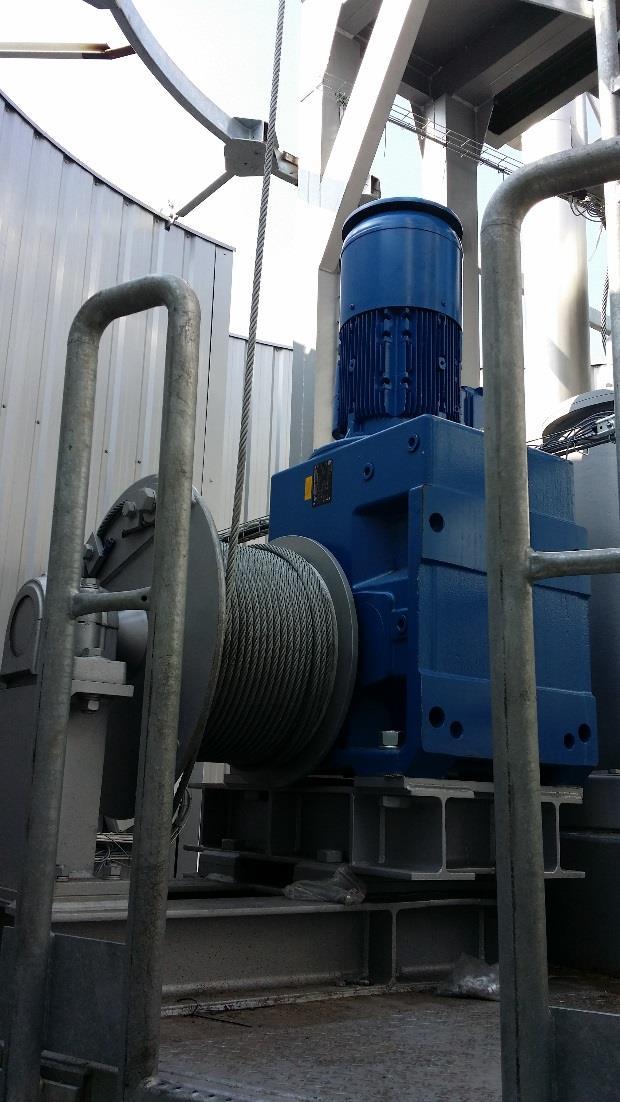

26 Cukrownia Chełmża 26 Napęd windy załadunku wstępnego: Podnośnik kubełkowy Flexowell

27 NORD w Polsce Zakłady Produkcyjne w Nowej Soli 27 NORD Profil produkcji: produkcja kół i wałów zębatych montaż motoreduktorów Serwis napędów w 24h Zatrudnienie 300 wysoko kwalifikowanych pracowników Produktywność ponad 800 motoreduktorów dziennie Magazyn części zamiennych 6200 różnych indeksów materiałowych Powierzchnia łączna m Szkolenia podstawowe Szkolenia zaawansowane Szkolenia aplikacyjne Konfiguracja PLC i BUS

28 NORD w Polsce Budowa w Zakrzowie i Szprotawie 28 NORD
