1 ZAŁĄCZNIK 1 DO SIWZ znak: ZP/PN/2/2011/KA (pieczęć adresowa Wykonawcy) OPIS TECHNICZNY ORAZ ZESTAWIENIE WYMAGAŃ UŻYTKOWO TECHNICZNYCH ( parametry i funkcje ) APARATU DO ZNIECZULENIA OGÓLNEGO Z WYPOSAŻENIEM szt. 1 L.P. Urządzenie/wersja:. Producent:.. Rok produkcji: Nr katalogowy. MINIMALNE WYMAGANE PARAMETRY I FUNKCJE TECHNICZNE TAK/NIE PARAMETRY OFEROWANE STRONA OFERTY, NA KTÓREJ ZNAJDUJE SIĘ WYMAGANY OPIS I. Aparat do znieczulania na podstawie jezdnej 1. Zasilanie AC 230 V50 Hz, 2. Min. 1 szuflada na drobne akcesoria 3. Uchwyt butli tlenowej i podtlenku azotu 4. Dodatkowe gniazda elektryczne (minimum 2 gniazda) 5. Zasilanie gazowe (N2O, O2 powietrze) z sieci centralnej 6. Awaryjne zasilanie gazowe z butli (N2O, O2 ) Awaryjne zasilanie elektryczne 7. aparatu na minimum 30 minut Reduktory do butli O2 i N2O ze złączami gwintowymi zgodnymi z 8. PN wyposażone w manometr i przyłącze do aparatu. Ssak napędzany powietrzem z regulacją siły ssania i zbiornikiem o 9. pojemności min 0,5l oraz zapasowy wymienny zbiornik na wydzieliny 10. Uchwyt do minimum 2 parowników W komplecie lampka na 11. regulowanym wysięgniku. W komplecie regulowany uchwyt 12. do drenów 1

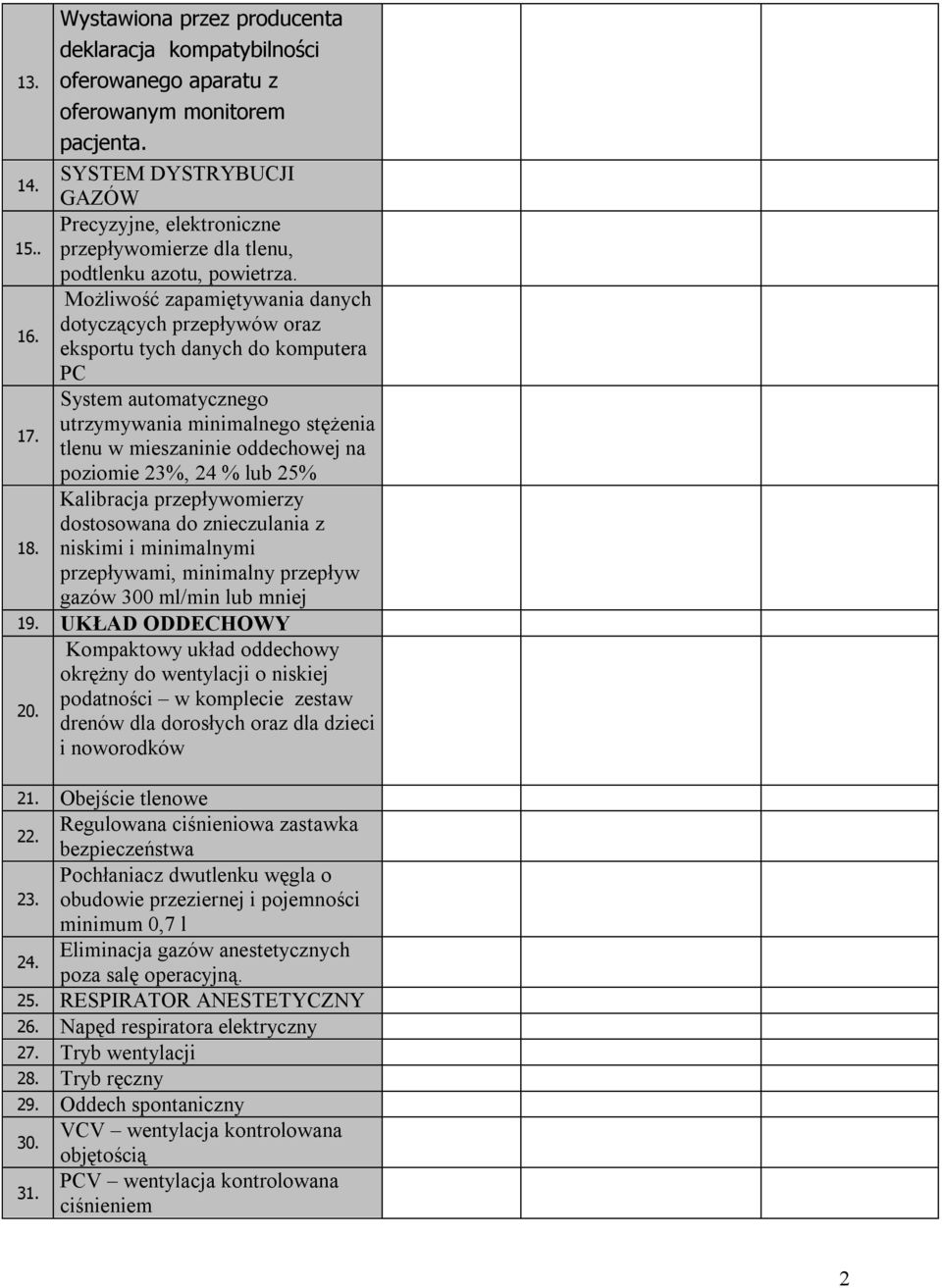

2 13. Wystawiona przez producenta deklaracja kompatybilności oferowanego aparatu z oferowanym monitorem pacjenta. SYSTEM DYSTRYBUCJI 14. GAZÓW Precyzyjne, elektroniczne 15.. przepływomierze dla tlenu, podtlenku azotu, powietrza. Możliwość zapamiętywania danych dotyczących przepływów oraz 16. eksportu tych danych do komputera PC System automatycznego utrzymywania minimalnego stężenia 17. tlenu w mieszaninie oddechowej na poziomie 23%, 24 % lub 25% Kalibracja przepływomierzy dostosowana do znieczulania z 18. niskimi i minimalnymi przepływami, minimalny przepływ gazów 300 ml/min lub mniej 19. UKŁAD ODDECHOWY Kompaktowy układ oddechowy okrężny do wentylacji o niskiej podatności w komplecie zestaw 20. drenów dla dorosłych oraz dla dzieci i noworodków 21. Obejście tlenowe 22. Regulowana ciśnieniowa zastawka bezpieczeństwa Pochłaniacz dwutlenku węgla o 23. obudowie przeziernej i pojemności minimum 0,7 l 24. Eliminacja gazów anestetycznych poza salę operacyjną. 25. RESPIRATOR ANESTETYCZNY 26. Napęd respiratora elektryczny 27. Tryb wentylacji 28. Tryb ręczny 29. Oddech spontaniczny 30. VCV wentylacja kontrolowana objętością 31. PCV wentylacja kontrolowana ciśnieniem 2

3 32. PSV wentylacja spontaniczna wspomagana ciśnieniem 33. SIMV 34. Możliwość rozbudowy o tryb wentylacji ciśnieniowo kontrolowanej z gwarantowaną objętością (typu PRVC, VG, AutoFlow) 35. Regulacje Regulacja stosunku wdechu do 36. wydechu przy wentylacji CMV minimum 2:1 do 1:4 (podać zakres) Regulacja częstości oddechu 37. minimum od 5 do 90 l/min (podać zakres) Regulacja objętości oddechowej 38. minimum 5 do 1000 ml w trybie objętościowym (podać zakres PEEP dodatnie ciśnienie końcowo 39. wydechowe w zakresie minimum od 4 do 20 cmh2o (podać zakres) Regulacja ciśnienia wdechu przy 40. PCV minimum: od 10 do 50 hpa (podać zakres Regulacja czasu Plateau wdechu w 41. zakresie minimum: 0 60% czasu wdechu (podać zakres) 42. Alarmy 43. Niskiej objętości minutowej Alarm minimalnego i 44. maksymalnego ciśnienia wdechowego 45. Alarm braku zasilania w energię elektryczną 46. Alarm braku zasilania w gazy 47. Alarm Apnea 48. POMIAR I OBRAZOWANIE Prezentacja ciągłej kalkulacji zużycia środków i gazów anestetycznych ekonometr znieczulania Stężenie tlenu w gazach oddechowych 51. Pomiar objętości oddechu Vt 52. Pomiar objętości minutowej MV 53. Pomiar częstotliwości oddechowej 54. Ciśnienia szczytowego w formie liczbowej 55. Ciśnienia średniego w formie liczbowej 3

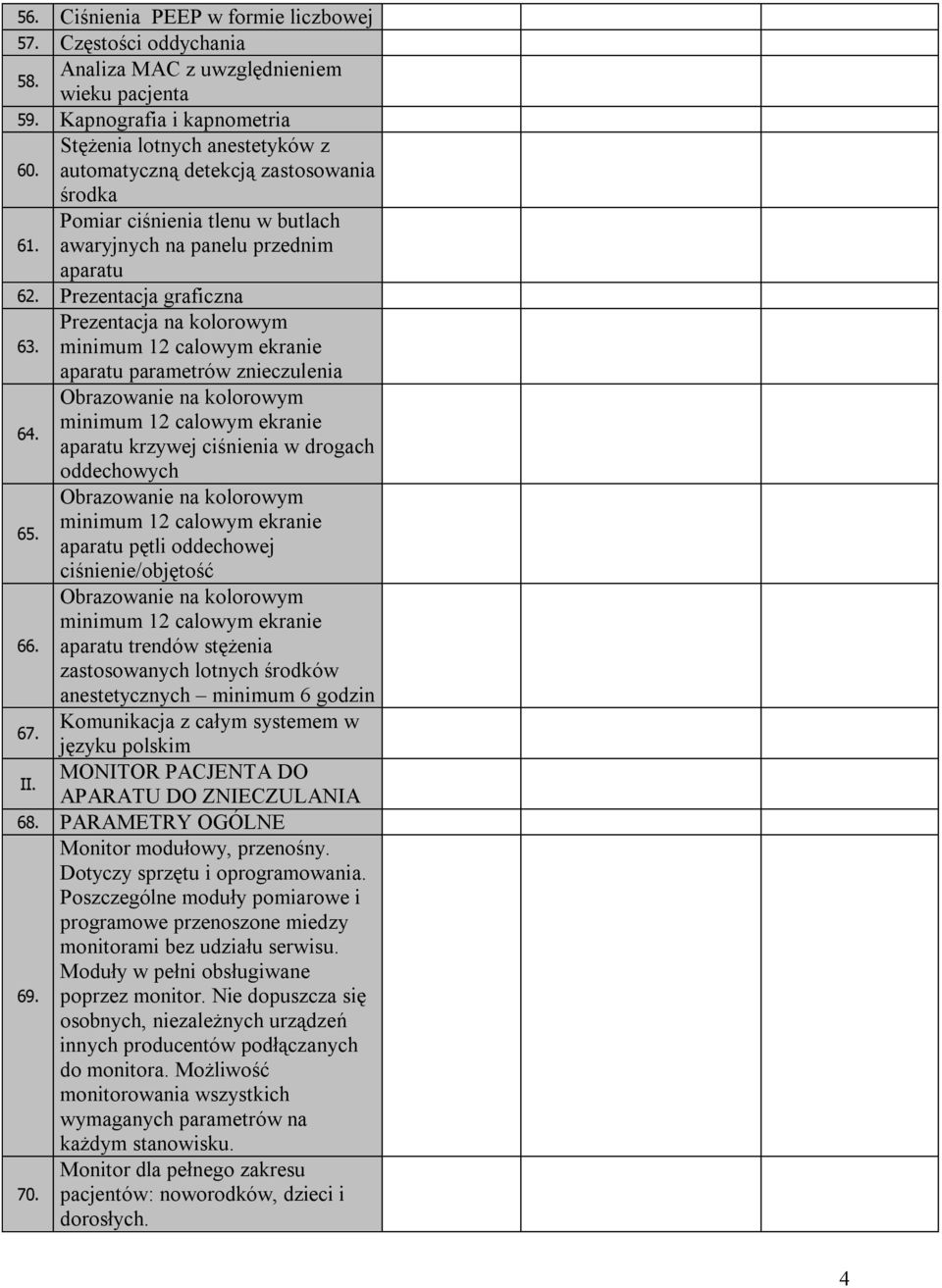

4 56. Ciśnienia PEEP w formie liczbowej 57. Częstości oddychania Analiza MAC z uwzględnieniem 58. wieku pacjenta 59. Kapnografia i kapnometria Stężenia lotnych anestetyków z 60. automatyczną detekcją zastosowania środka Pomiar ciśnienia tlenu w butlach 61. awaryjnych na panelu przednim aparatu 62. Prezentacja graficzna Prezentacja na kolorowym 63. minimum 12 calowym ekranie aparatu parametrów znieczulenia Obrazowanie na kolorowym minimum 12 calowym ekranie 64. aparatu krzywej ciśnienia w drogach oddechowych Obrazowanie na kolorowym minimum 12 calowym ekranie 65. aparatu pętli oddechowej ciśnienie/objętość Obrazowanie na kolorowym minimum 12 calowym ekranie 66. aparatu trendów stężenia zastosowanych lotnych środków anestetycznych minimum 6 godzin Komunikacja z całym systemem w 67. języku polskim MONITOR PACJENTA DO II. APARATU DO ZNIECZULANIA 68. PARAMETRY OGÓLNE Monitor modułowy, przenośny. Dotyczy sprzętu i oprogramowania. Poszczególne moduły pomiarowe i programowe przenoszone miedzy monitorami bez udziału serwisu. Moduły w pełni obsługiwane 69. poprzez monitor. Nie dopuszcza się osobnych, niezależnych urządzeń innych producentów podłączanych do monitora. Możliwość monitorowania wszystkich wymaganych parametrów na każdym stanowisku. Monitor dla pełnego zakresu 70. pacjentów: noworodków, dzieci i dorosłych. 4

5 System monitorowania zapewniający nieprzerwane, pełne i jednoczesne monitorowanie wszystkich wymaganych parametrów (zapisy dynamiczne i trendy) pacjenta na stanowisku i w trakcie transportu. System zapewniający przenoszenie danych pacjenta z monitora do monitora przez sieć przewodową przesyłu danych oraz kartę pamięci. Wewnętrzna pamięć przynajmniej 50 zdarzeń zawierających przynajmniej po cztery odcinki wybranych krzywych dynamicznych do późniejszej analizy lub wydruku, zapisywanych ręcznie i automatycznie w czasie alarmów 74. EKRAN Pojedynczy wbudowany kolorowy ekran w postaci panelu LCD TFT o przekątnej ekranu przynajmniej 10 z chirurgicznym ekranem kopiującym min. 19 LCD TFT z certyfikatem medycznym Opisy i komunikaty ekranowe w języku polskim /obsługa całego systemu w języku polskim/ 77. Zasilanie Zasilanie sieciowe 230V 50 hz i 78. akumulatorowe na minimum 3 godziny pracy 79. Mocowanie monitora Bezpieczne i wygodne zamocowanie monitora pacjenta do aparatu na stacji dokującej z multiplikatorem portów i pamięcią ustawień monitora umożliwiające szybkie zdjęcie i założenie monitora 80. bez odczepiania przewodów m.in. sieci, zasilania, ekranu kopiującego czy drukarki. Sposób zawieszenia zapewniający dopasowanie położenia ekranu: obrót i nachylenie. W ofercie cenowej ujęte odpowiednie uchwyty i wieszaki. Jednoczesna prezentacja minimum 6 krzywych na ekranie (nie tylko 81. EKG) z możliwością rozbudowy do minimum 8 krzywych. 5

6 82. MIERZONE PARAMETRY 83. EKG Monitorowanie 12 odprowadzeń 84. jednocześnie z przewodu minimum 6-żyłowego W komplecie filtr zakłóceń 85. elektrochirurgicznych Analiza częstości akcji serca i 86. arytmii jednocześnie przynajmniej w 2 odprowadzeniach Odprowadzenie do analizy dowolnie 87. wybierane przez użytkownika 88. Podstawowa analiza arytmii W komplecie przewód EKG do 89. podłączenia 3 elektrod oraz przewód do podłączenia minimum 6 elektrod W komplecie przewód do 90. podłączenia 3 elektrod noworodkowych 300 sztuk elektrod noworodkowych 91. jednorazowych 92. Oddech Pomiar metodą impedancyjną, 93. wyświetlane wartości cyfrowe i fala oddechu Sygnalizacja i możliwość wyboru odprowadzenia użytego do pomiaru oddechu w celu dopasowania do 94. różnych sposobów oddychania, przynajmniej szczytami płuc i torem brzusznym 95. Saturacja (SPO2) Nellcor Oximax W komplecie przewód interfejsowy 96. i standardowy czujnik na palec dla dorosłych 2 szt. i dzieci 2 szt. W komplecie przewód interfejsowy 97. i uniwersalny czujnik Y System monitorowania zapewniający poprawne pomiary 98. przy słabym lub zakłóconym sygnale 99. Nieinwazyjny pomiar ciśnienia 6

7 W komplecie przewód i trzy mankiety dla dorosłych, dwa mankiety dla dzieci. Mankiety i przewody do pomiaru ciśnienia wykonane z hipoalergicznych z materiałów nie zawierających lateksu oraz z materiałów nie 100. zawierających innych substancji potencjalnie niebezpiecznych dla środowiska i pacjenta, zgodnie z przepisami Unii Europejskiej REACH (nr 1907/2006) dotyczącymi ograniczania stosowania niebezpiecznych substancji chemicznych. W komplecie 30 jednorazowych 101. mankietów noworodkowych (po 10 w trzech różnych rozmiarach) 102. Pomiar temperatury W komplecie po 2 szt. czujnika 103. temperatury powierzchniowej i rektalnej dla dzieci i dorosłych Dokładność pomiaru temperatury ,1 C lub lepsza Inwazyjny pomiar ciśnienia ( dla 105. przetworników Edwards ) Przynajmniej 2 tory pomiarowe z 106. możliwością rozbudowy o kolejne tory pomiarowe Możliwość pomiaru i wpisania nazw 107. różnych ciśnień 108. Pomiar zwiotczenia mięśni Moduł pomiaru zwiotczenia mięśni NMT podłączany bezpośrednio do 109. monitora i z niego sterowany w pełnym zakresie funkcji 110. Układy alarmowe Alarmy na przynajmniej poziomach ważności 112. Trendy Minimum 24 godzinne trendy 113. wszystkich mierzonych parametrów, w postaci tabel i wykresów 114. Kalkulator dawek leków 7

8 III Połączenie monitora z aparatem do znieczulania. Prezentacja danych z aparatu na monitorze wraz ze zbieraniem danych z aparatu do znieczulania. Możliwość wysyłania tych danych do centrali (po rozbudowie o centralę monitorującą) i zewnętrznych systemów informatycznych. System umożliwiający rozbudowę o podgląd danych życiowych pacjenta z monitorów i centrali na komputerach PC podłączonych do sieci szpitala Możliwość wyposażenia monitora w indywidualny rejestrator/drukarkę. Możliwość bezpośredniego podłączenia i wydruku na drukarce laserowej. MONITOR GAZÓW ANESTETYCZNYCH I CO2 Na wyposażeniu stanowiska do znieczulania dodatkowy, niezależny monitor gazów anestetycznych i CO2 z własnym zasilaniem akumulatorowym i własnym wbudowanym ekranem min. 5. (Data, podpis i pieczątka Wykonawcy) 8
