1 Dane techniczne i cennik Obowiązuje od 1 listopada 2013

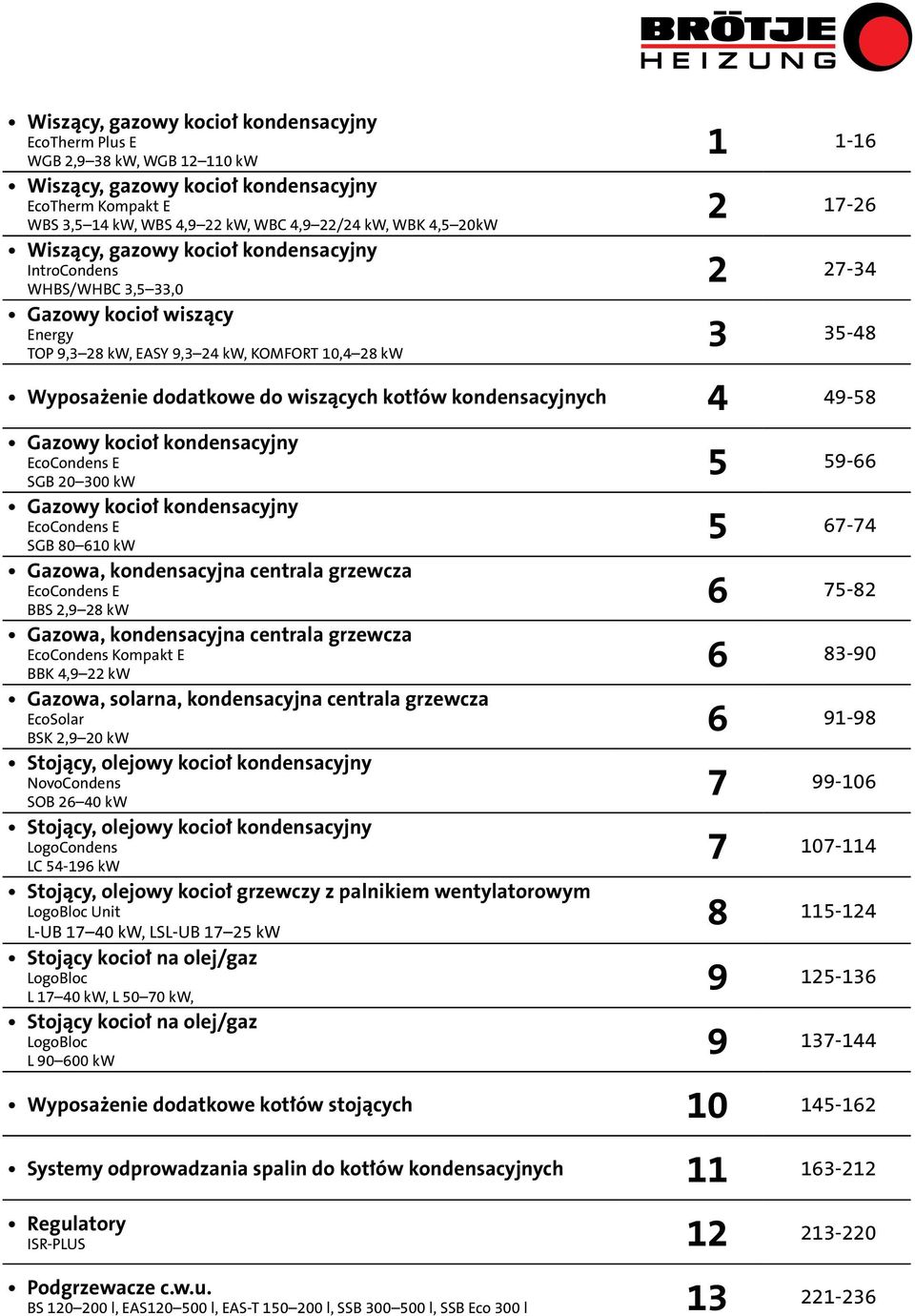

2 Zakres mocy (kw) Gazowe kotły kondensacyjne wiszące EcoTherm Plus WGB EcoTherm Kompakt WBS/ WBC/WBK IntroCondens WHBS/WHBC Gazowe kotły niskotemperaturowe wiszące Energy Top / EASY / Komfort Gazowe kotły kondensacyjne stojące EcoCondens BBS EcoCondens Kompakt BBK EuroCondens SGB E Gazowy kocioł kondensacyjny solarny EcoSolar BSK Olejowe kotły kondensacyjne stojące NovoCondens SOB LogoCondens LC Olejowo-gazowe kotły niskotemperaturowe stojące LogoBloc Unit LogoBloc Unit LSL LogoBloc L/LSL LogoBloc L 3,5-22/24 kw 3,5-28/33 kw 9,3-28 kw 2,9-28 kw 4,9-22 kw 2,9-20 kw kw kw kw kw 2,9-110 kw kW kW kw

3 Wiszący, gazowy kocioł kondensacyjny EcoTherm Plus E WGB 2,9 38 kw, WGB kw Wiszący, gazowy kocioł kondensacyjny EcoTherm Kompakt E WBS 3,5 14 kw, WBS 4,9 22 kw, WBC 4,9 22/24 kw, WBK 4,5 20kW Wiszący, gazowy kocioł kondensacyjny IntroCondens WHBS/WHBC 3,5 33, Gazowy kocioł wiszący Energy TOP 9,3 28 kw, EASY 9,3 24 kw, KOMFORT 10,4 28 kw Wyposażenie dodatkowe do wiszących kotłów kondensacyjnych Gazowy kocioł kondensacyjny EcoCondens E SGB kw Gazowy kocioł kondensacyjny EcoCondens E SGB kw Gazowa, kondensacyjna centrala grzewcza EcoCondens E BBS 2,9 28 kw Gazowa, kondensacyjna centrala grzewcza EcoCondens Kompakt E BBK 4,9 22 kw Gazowa, solarna, kondensacyjna centrala grzewcza EcoSolar BSK 2,9 20 kw Stojący, olejowy kocioł kondensacyjny NovoCondens SOB kw Stojący, olejowy kocioł kondensacyjny LogoCondens LC kw Stojący, olejowy kocioł grzewczy z palnikiem wentylatorowym LogoBloc Unit L-UB kw, LSL-UB kw Stojący kocioł na olej/gaz LogoBloc L kw, L kw, Stojący kocioł na olej/gaz LogoBloc L kw Wyposażenie dodatkowe kotłów stojących Systemy odprowadzania spalin do kotłów kondensacyjnych Regulatory ISR-PLUS Podgrzewacze c.w.u. BS l, EAS l, EAS-T l, SSB l, SSB Eco 300 l

4 Wiszący, gazowy kocioł kondensacyjny 1 EcoTherm Plus E WGB WGB 2,9 38 kw kw EcoTherm Plus E Typ Zakres mocy Strona WGB WGB 2,9 38 kw kw Wyposażenie regulacyjne 7 Wyposażenie hydrauliczne 8 Podgrzewacze c.w.u. 9 Neutralizatory kondensatu i zestawy przezbrojeniowe 10 Przykłady zastosowania 11 Wskazówki do systemów kominowych i wyposażenia kominowego

5 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Wiszący, gazowy kocioł kondensacyjny wg EN 483 Ważne: w przypadku podłączenia kotła do układu ogrzewania podłogowego wykonanego z elementów z tworzywa sztucznego nie zapewniającego szczelności tlenowej zgodnie z DIN 4726, konieczne jest zastosowanie wymiennika ciepła rozdzielającego kocioł od reszty instalacji. Zakres dostawy: Gazowy, wiszący kocioł kondensacyjny do pracy z płynnie obniżaną temperaturą kotła, bez wymagania min. przepływu wody. Zakres modulacji %. Palnik modulacyjny z dmuchawą, o pełnym, wstępnym zmieszaniu wykonany ze stali szlachetnej. Ustawiony do spalania gazu ziemnego E (GZ50), z możliwością przystosowania do spalania gazu Lw (GZ41.5) i Ls (GZ35)*. Dostępny jest także zestaw przezbrojeniowy do pracy na gaz płynny. Zamknięta komora spalania do pracy niezależnej lub zależnej od powietrza w pomieszczeniu. Wymiennik ciepła aluminiowo-krzemowy o dużej powierzchni grzewczej. Zintegrowany system regulacji z możliwością rozbudowy (ISR-Plus LMS 14) do pogodowego sterowania pracą kotła i obiegów grzewczych oraz diagnozowania układu. Zintegrowany regulator solarny do 1 strefy kolektorów z opcją pomiaru energii. Zintegrowany regulator kaskady do 16 kotłów. Panel obsługowy w języku polskim z dużym, podświetlanym wyświetlaczem(lcd). Pięć tygodniowych programów pracy do trzech obiegów c.o., przygotowania c.w.u. i pompy cyrkulacyjnej. Czujnik temperatury zewnętrznej. Pompa obiegowa z regulacją obrotów, zawór bezpieczeństwa, termometr cyfrowy, manometr, czujnik braku wody i odpowietrznik automatyczny. Obudowa stalowa, lakierowana proszkowo, biała, RAL Dostawa: kompletny kocioł zapakowany w kartonie Wyposażenie EcoTherm Plus Model WGB 15 E WGB 20 E WGB 28 E WGB 38 E Palnik modulowany z pełnym zmieszaniem wstępnym Pogodowy system regulacji z czujnikiem temp. zewnętrznej Pompa obiegowa z regulacją obrotów Termometr cyfrowy Manometr analogowy Zawór bezpieczeństwa Układ priorytetowego załączania podgrzewania c.w.u Naczynie wzbiorcze do c.o. 12l + + w zakresie dostawy + możliwość zastosowania/wyposażnie dodatkowe nie stosowane Dane techniczne EcoTherm Plus Model WGB 15 E WGB 20 E WGB 28 E WGB 38 E Europejski numer identyfikacji wyrobu CE CE-0085BL0514 Nominalne obciążenie cieplne c.o. kw 2,9 15 3,5 20 5,6 28 9,0 38 Nominalne obciążenie cieplne c.w.u. kw 2,9 15 3,5 20 5,6 28 9,0 38 Sprawność znormalizowana przy 40/30 C % 108,8 108,7 109,5 108,7 Znormalizowany współczynnik emisji, CO mg/kwh < 5 < 10 < 10 < 10 Znormalizowany współczynnik emisji, NOx mg/kwh < 15 < 20 < 20 < 20 Cena 2039, , , ,00 Nastawiony na gaz ziemny E (GZ 50) Nr zamówieniowy Kod artykułu WGB15EG5 WGB20EG5 WGB28EG5 WGB38EG5 * w przypadku gazu Ls (GZ 35) dla kotła WGB 38 kw możliwość przezbrojenia należy ustalić z Działem Techniki Grzewczej BIMs Plus. 2

6 Wymiary i przyłącza 1 EcoTherm Plus WGB 15 i 20 EcoTherm Plus WGB 28 i Gaz Gaz Głębokość WGB 15 / 20: AEH 1/2 + 3/ Model WGB 15 E WGB 20 E WGB 28 E WGB 38 E Szerokość mm Wysokość mm Głębokość mm Waga kg Spaliny/powietrze mm Ø 80/125 80/125 80/125 80/125 Króciec kondensatu mm Ø Gaz cal ½, płaskouszczelniane ½, płaskouszczelniane ¾, płaskouszczelniane ¾, płaskouszczelniane HV/HR obieg grzewczy 1 cal ¾, płaskouszczelniane ¾, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane 2. HR cal ¾, płaskouszczelniane ¾, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane SV/SR cal ¾, płaskouszczelniane ¾, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane SIV zawór bezpieczeństwa cal G¾, G¾, G¾, G¾, 3

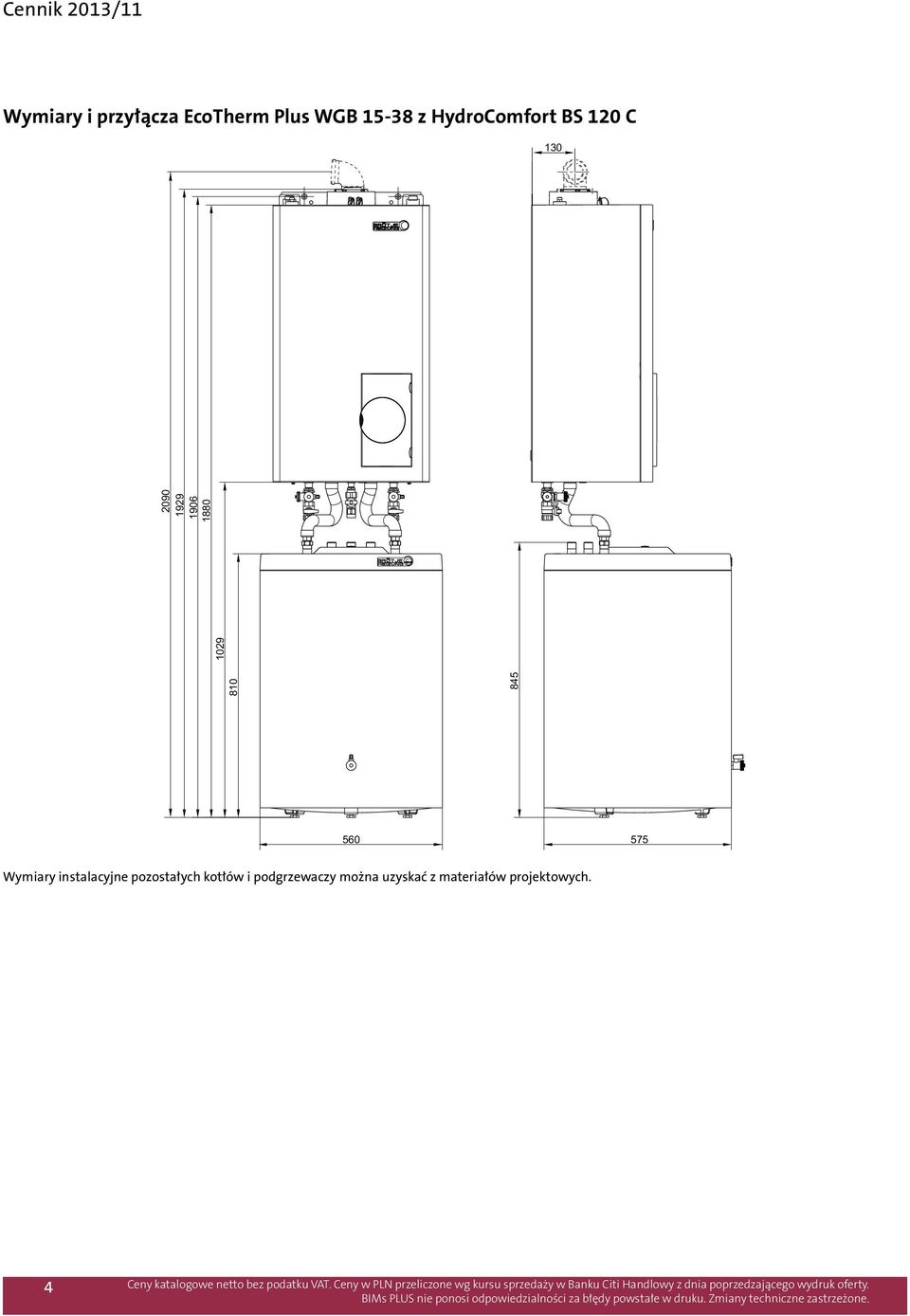

7 Wymiary i przyłącza EcoTherm Plus WGB z HydroComfort BS 120 C Wymiary instalacyjne pozostałych kotłów i podgrzewaczy można uzyskać z materiałów projektowych. 4

8 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Wiszący, gazowy kocioł kondensacyjny wg EN 483 Ważne: w przypadku podłączenia kotła do układu ogrzewania podłogowego wykonanego z elementów z tworzywa sztucznego nie zapewniającego szczelności tlenowej zgodnie z DIN 4726, konieczne jest zastosowanie wymiennika ciepła rozdzielającego kocioł od reszty instalacji. Zakres dostawy: Gazowy, wiszący kocioł kondensacyjny do pracy z płynnie obniżaną temperaturą kotła, bez wymagania min. przepływu wody. Zakres modulacji %. Palnik modulacyjny z dmuchawą, o pełnym, wstępnym zmieszaniu wykonany ze stali szlachetnej. Ustawiony do spalania gazu ziemnego E (GZ50), z możliwością przystosowania do spalania gazu Lw (GZ41.5) i Ls (GZ35)*. Dostępny jest także zestaw przezbrojeniowy do pracy na gaz płynny. Zamknięta komora spalania do pracy niezależnej lub zależnej od powietrza w pomieszczeniu. Wymiennik ciepła aluminiowo-krzemowy o dużej powierzchni grzewczej. Zintegrowany system regulacji z możliwością rozbudowy (ISR-Plus LMS 14) do pogodowego sterowania praca kotła i obiegów grzewczych oraz diagnozowania układu. Zintegrowany regulator solarny do 1 strefy kolektorów z opcją pomiaru energii. Zintegrowany regulator kaskady do 16 kotłów. Panel obsługowy w jezyku polskim z dużym, podświetlanym wyświetlaczem (LCD). Pięć tygodniowych programów pracy do trzech obiegów c.o., przygotowania c.w.u. i pompy cyrkulacyjnej. Czujnik temperatury zewnętrznej. Termometr cyfrowy, manometr, czujnik braku wody i odpowietrznik automatyczny. Obudowa stalowa, lakierowana proszkowo, biała, RAL Dostawa: kompletny kocioł zapakowany w kartonie 1 Wyposażenie EcoTherm Plus Model WGB 50 E WGB 70 E WGB 90 E WGB 110 E Palnik modulowany z pełnym zmieszaniem wstępnym Pogodowy system regulacji z czujnikiem temp. zewnętrznej Termometr cyfrowy Manometr analogowy Zawór bezpieczeństwa Pompa c.o., długość montażowa 180 mm, przyłącze 1 1/2, z uszczelką płaską Przygotowanie c.w.u. za pomocą pompy zewnętrznej w zakresie dostawy + wyposażnie dodatkowe Dane techniczne EcoTherm Plus Model WGB 50 E WGB 70 E WGB 90 E WGB 110 E Europejski numer identyfikacji wyrobu CE CE-0085BL0514 Nominalne obciążenie cieplne c.o. kw Sprawność znormalizowana przy 40/30 C % 108,7 108,9 109,0 109,0 Znormalizowany współczynnik emisji, CO mg/kwh < 10 < 10 < 20 < 20 Znormalizowany współczynnik emisji, NOx mg/kwh < 20 < 20 < 25 < 25 Cena 3116, , , ,00 Nastawiony na gaz ziemny E (GZ 50) Nr zamówieniowy Kod artykułu WGB50EG5 WGB70EG5 WGB90EG5 WGB110EG5 * możliwość przezbrojenia przy określonym ciś. gazu Ls (GZ35) należy ustalić z Działem Techniki Grzewczej firmy BIMs Plus. 5

9 Wymiary i przyłącza EcoTherm Plus WGB Gaz WGB : 167,5 WGB : Głębokość KA 480 WGB : 131,5 WGB : 151,5 Model WGB 50 E WGB 70 E WGB 90 E WGB 110 E Szerokość mm Wysokość mm Głębokość mm Waga kg Spaliny/powietrze mm Ø 110/ / / /160 Króciec kondensatu mm Ø Gaz cal 1, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane HV/HR obieg cal 1 ½, płaskouszczelniane 1 ½, płaskouszczelniane 1 ½, płaskouszczelniane 1 ½, płaskouszczelniane 6

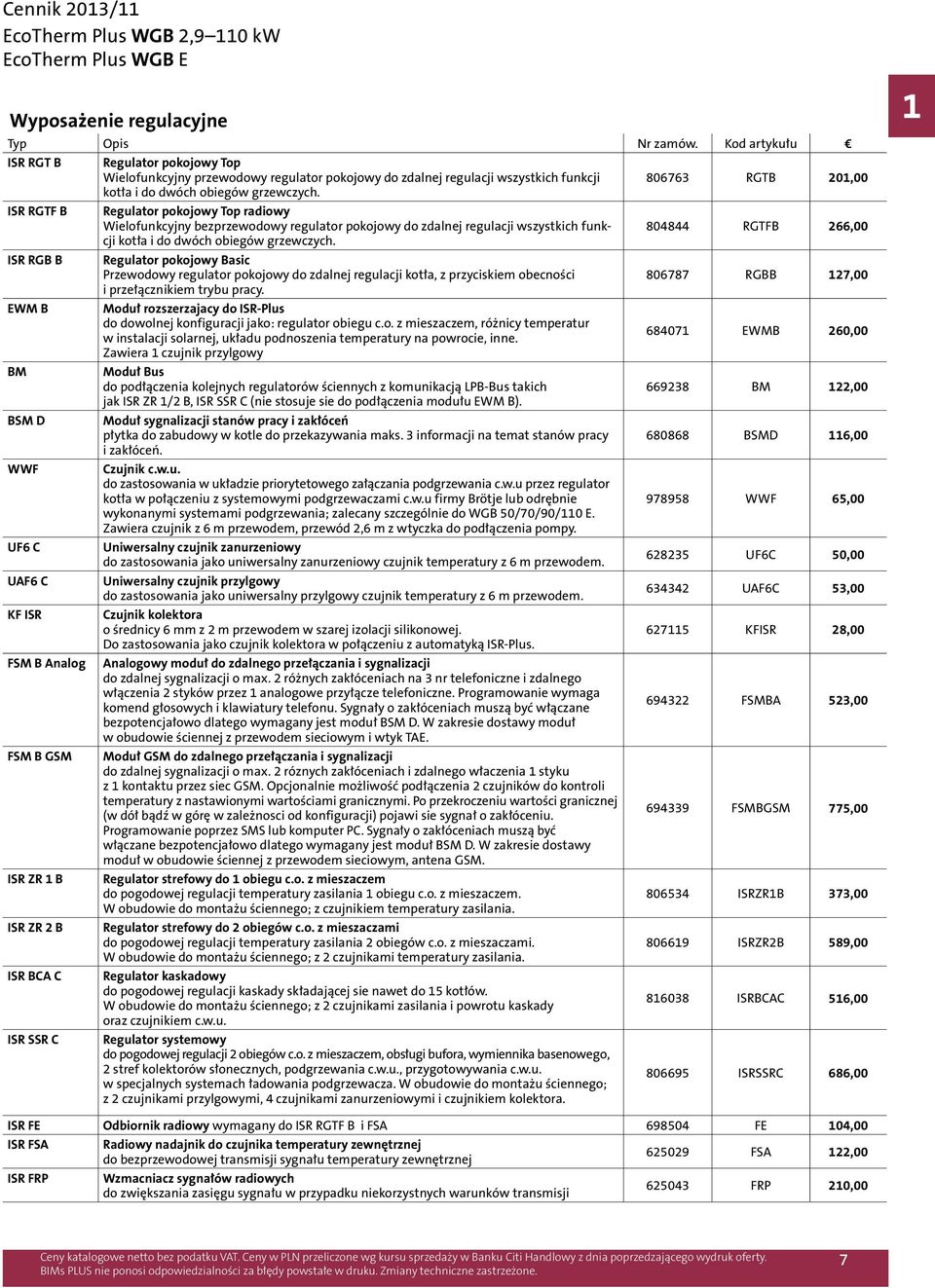

10 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Wyposażenie regulacyjne Typ Opis Nr zamów. Kod artykułu ISR RGT B Regulator pokojowy Top Wielofunkcyjny przewodowy regulator pokojowy do zdalnej regulacji wszystkich funkcji RGTB 201,00 kotła i do dwóch obiegów grzewczych. ISR RGTF B Regulator pokojowy Top radiowy Wielofunkcyjny bezprzewodowy regulator pokojowy do zdalnej regulacji wszystkich funkcji RGTFB 266,00 kotła i do dwóch obiegów grzewczych. ISR RGB B Regulator pokojowy Basic Przewodowy regulator pokojowy do zdalnej regulacji kotła, z przyciskiem obecności RGBB 127,00 i przełącznikiem trybu pracy. EWM B Moduł rozszerzajacy do ISR-Plus do dowolnej konfiguracji jako: regulator obiegu c.o. z mieszaczem, różnicy temperatur w instalacji solarnej, układu podnoszenia temperatury na powrocie, inne EWMB 260,00 Zawiera 1 czujnik przylgowy BM Moduł Bus do podłączenia kolejnych regulatorów ściennych z komunikacją LPB-Bus takich BM 122,00 jak ISR ZR 1/2 B, ISR SSR C (nie stosuje sie do podłączenia modułu EWM B). BSM D Moduł sygnalizacji stanów pracy i zakłóceń płytka do zabudowy w kotle do przekazywania maks. 3 informacji na temat stanów pracy BSMD 116,00 i zakłóceń. WWF Czujnik c.w.u. do zastosowania w układzie priorytetowego załączania podgrzewania c.w.u przez regulator kotła w połączeniu z systemowymi podgrzewaczami c.w.u firmy Brötje lub odrębnie WWF 65,00 wykonanymi systemami podgrzewania; zalecany szczególnie do WGB 50/70/90/110 E. Zawiera czujnik z 6 m przewodem, przewód 2,6 m z wtyczka do podłączenia pompy. UF6 C Uniwersalny czujnik zanurzeniowy do zastosowania jako uniwersalny zanurzeniowy czujnik temperatury z 6 m przewodem UF6C 50,00 UAF6 C Uniwersalny czujnik przylgowy do zastosowania jako uniwersalny przylgowy czujnik temperatury z 6 m przewodem UAF6C 53,00 KF ISR Czujnik kolektora o średnicy 6 mm z 2 m przewodem w szarej izolacji silikonowej KFISR 28,00 Do zastosowania jako czujnik kolektora w połączeniu z automatyką ISR-Plus. FSM B Analog Analogowy moduł do zdalnego przełączania i sygnalizacji do zdalnej sygnalizacji o max. 2 różnych zakłóceniach na 3 nr telefoniczne i zdalnego włączenia 2 styków przez 1 analogowe przyłącze telefoniczne. Programowanie wymaga komend głosowych i klawiatury telefonu. Sygnały o zakłóceniach muszą być włączane FSMBA 523,00 bezpotencjałowo dlatego wymagany jest moduł BSM D. W zakresie dostawy moduł w obudowie ściennej z przewodem sieciowym i wtyk TAE. FSM B GSM Moduł GSM do zdalnego przełączania i sygnalizacji do zdalnej sygnalizacji o max. 2 róznych zakłóceniach i zdalnego właczenia 1 styku z 1 kontaktu przez siec GSM. Opcjonalnie możliwość podłączenia 2 czujników do kontroli temperatury z nastawionymi wartościami granicznymi. Po przekroczeniu wartości granicznej (w dół bądź w górę w zależnosci od konfiguracji) pojawi sie sygnał o zakłóceniu FSMBGSM 775,00 Programowanie poprzez SMS lub komputer PC. Sygnały o zakłóceniach muszą być włączane bezpotencjałowo dlatego wymagany jest moduł BSM D. W zakresie dostawy moduł w obudowie ściennej z przewodem sieciowym, antena GSM. ISR ZR 1 B Regulator strefowy do 1 obiegu c.o. z mieszaczem do pogodowej regulacji temperatury zasilania 1 obiegu c.o. z mieszaczem ISRZR1B 373,00 W obudowie do montażu ściennego; z czujnikiem temperatury zasilania. ISR ZR 2 B Regulator strefowy do 2 obiegów c.o. z mieszaczami do pogodowej regulacji temperatury zasilania 2 obiegów c.o. z mieszaczami ISRZR2B 589,00 W obudowie do montażu ściennego; z 2 czujnikami temperatury zasilania. ISR BCA C Regulator kaskadowy do pogodowej regulacji kaskady składającej sie nawet do 15 kotłów. W obudowie do montażu ściennego; z 2 czujnikami zasilania i powrotu kaskady ISRBCAC 516,00 oraz czujnikiem c.w.u. ISR SSR C Regulator systemowy do pogodowej regulacji 2 obiegów c.o. z mieszaczem, obsługi bufora, wymiennika basenowego, 2 stref kolektorów słonecznych, podgrzewania c.w.u., przygotowywania c.w.u. w specjalnych systemach ładowania podgrzewacza. W obudowie do montażu ściennego; z 2 czujnikami przylgowymi, 4 czujnikami zanurzeniowymi i czujnikiem kolektora ISRSSRC 686,00 1 ISR FE Odbiornik radiowy wymagany do ISR RGTF B i FSA FE 104,00 ISR FSA Radiowy nadajnik do czujnika temperatury zewnętrznej do bezprzewodowej transmisji sygnału temperatury zewnętrznej FSA 122,00 ISR FRP Wzmacniacz sygnałów radiowych do zwiększania zasięgu sygnału w przypadku niekorzystnych warunków transmisji FRP 210,00 7

11 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Wyposażenie hydrauliczne Typ Opis Nr zamów. Kod artykułu ADH 1/2 Zestaw zaworów odcinających prostych do WGB kw, 1/2 zawór gazowy, 3/4 zawór c.o. VL/RL (zasilanie/powrót) WGB 15/20 E WGB 28/38 E WGB E BRADHZ1 149,00 + ADH 3/4 Zestaw zaworów odcinających prostych do WGB kw, 3/4 zawór gazowy, ADH20 163,00 + 3/4 zawór c.o. VL/RL (zasilanie/powrót) ADH 2 Zestaw zaworów odcinających prostych do WGB kw, 3/4 zawór gazowy, BRADH2 214, zawór c.o. VL/RL (zasilanie/powrót) ADH 25/40 Zestaw zaworów odcinających prostych do WGB kw, 1 zawór gazowy, ADH , /2 zawór c.o. VL/RL (zasilanie/powrót) AEH 1/2 Zestaw zaworów odcinających kątowych do WGB kw, 1/2 zawór gazowy, AEH15 168,00 + 3/4 zawór c.o. VL/RL (zasilanie/powrót) AEH 3/4 Zestaw zaworów odcinających kątowych do WGB kw, 3/4 zawór gazowy, AEH20 182,00 + 3/4 zawór c.o. VL/RL (zasilanie/powrót) MAG Set Naczynie wzbiorcze c.o. 12 l do WGB kw NPWGB15 132,00 + SMR-SC Rama do szybkiego montażu kotłów WBS/WBC i WGB kw SMRSC 53,00 + LS-BS E Zestaw ładowania podgrzew. c.w.u. do bezpośr. podłączenia podgrzew. c.w.u. BS 120C i BS 160C do WGB kw, w kpl. czujnik c.w.u LSBSE 332,00 + WWF LS-U1 E Uniwersalny zest. ładowania podgrzew. c.w.u. do bezpośr. podłączenia podgrzew. c.w.u LSU1E 304,00 + do WGB kw, w kpl. czujnik c.w.u. WWF LS-U2 E Uniwersalny zest. ładowania podgrzew. c.w.u. do bezpośr. podłączenia podgrzew. c.w.u LSU2E 312,00 + do WGB kw, w kpl. czujnik c.w.u. WWF POP Grupa pompowa bez pompy bez mieszacza do kotłów WGB kw; do zamontowania pompy z kotła; w zakresie dostawy POP 230, rura wymienna pompy PER, uszczelki, okablowanie i wtyczki. WHP Uchwyt ścienny do grup pompowych do 40 kw ze śrubami, kołkami oraz półsrubunkami WHP 31, przyłączeniowymi. PER Rura wymienna pompy do WGB kw BRPER 13, MAR 2.15/20 Rura przył. mieszacza do WGB kw MARWGB15 48,00 + MAR 2.28/38 Rura przył. mieszacza do WGB kw MARWGB28 48,00 + ANK Złączka adaptacyjna do przedłuz. węża spustowego kondensatu w kotłach kondensacyjnych BRÖTJE. Przejście z DN 25 na 3/4 z płaską uszczelką ANKSB 4, ZLK B AKK 80 B HEP PWM Klapa doprowadzenia powietrza do tłumika dźwięków na ssaniu do kaskadowych układów odprowadzenia spalin z kaskady kotłów WGB do mocy 38 kw; w przypadku pracy kotłów ze zbiorczym systemem odprowadzenia spalin z kilku kondygnacji do mocy 28 kw. Klapa doprowadzenia powietrza do tłumika dźwięków na ssaniu do kaskady kotłów WGB kw w przypadku ich pracy z kaskadowym systemem odprowadzenia spalin innego producenta. Pompa o dużej efektywności sterowana sygnałem PWM do kotłów WGB kw, dł. montażowa 180mm + możliwe do zastosowania/wyposażenie dodatkowe nie stosowane ZLKB 41, AKK80B 97, HEP P 616,00 + 8

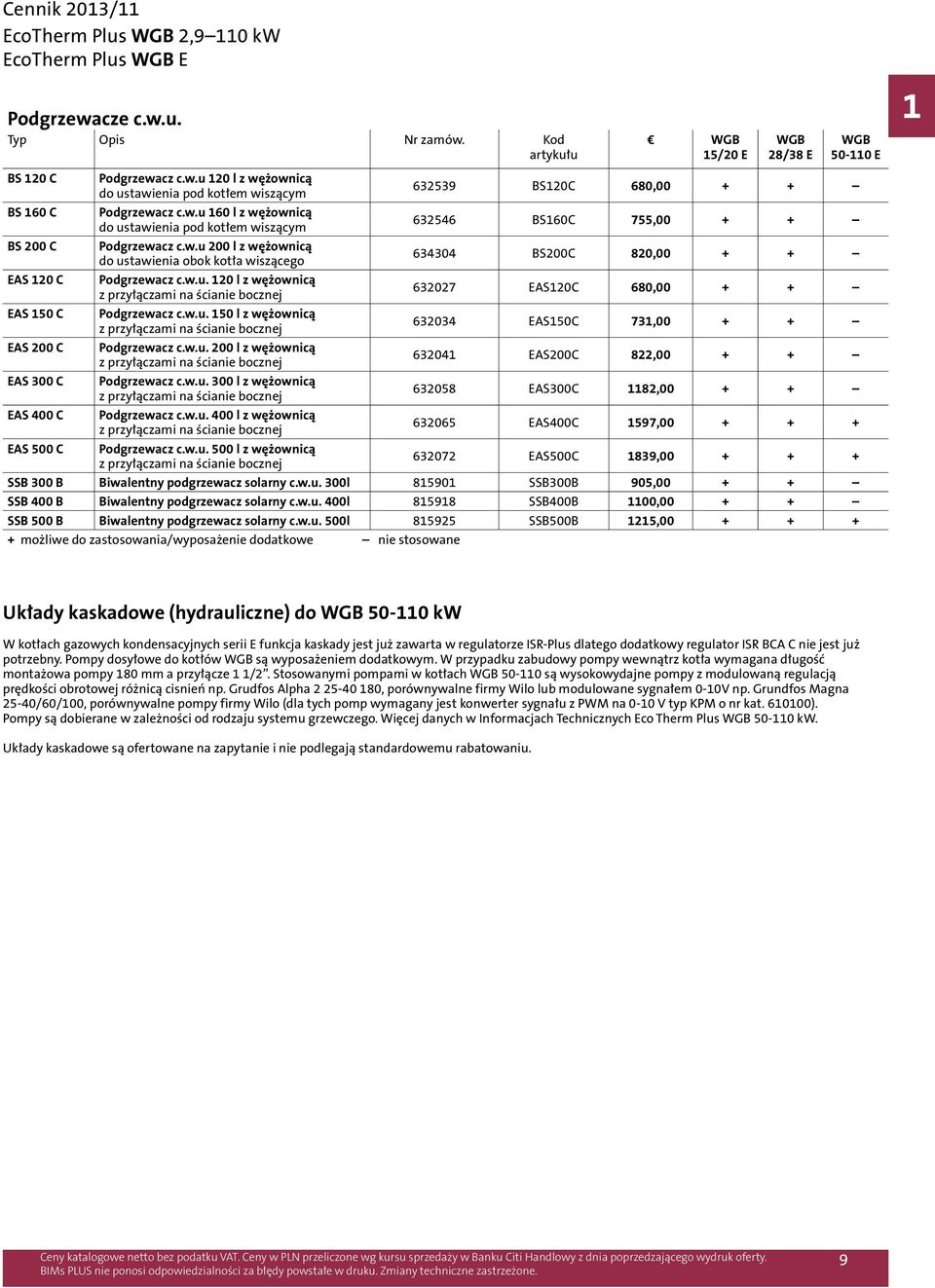

12 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Podgrzewacze c.w.u. Typ Opis Nr zamów. Kod artykułu WGB 15/20 E WGB 28/38 E BS 120 C Podgrzewacz c.w.u 120 l z wężownicą do ustawienia pod kotłem wiszącym BS120C 680, BS 160 C Podgrzewacz c.w.u 160 l z wężownicą do ustawienia pod kotłem wiszącym BS160C 755, BS 200 C Podgrzewacz c.w.u 200 l z wężownicą do ustawienia obok kotła wiszącego BS200C 820, EAS 120 C Podgrzewacz c.w.u. 120 l z wężownicą z przyłączami na ścianie bocznej EAS120C 680, EAS 150 C Podgrzewacz c.w.u. 150 l z wężownicą z przyłączami na ścianie bocznej EAS150C 731, EAS 200 C Podgrzewacz c.w.u. 200 l z wężownicą z przyłączami na ścianie bocznej EAS200C 822, EAS 300 C Podgrzewacz c.w.u. 300 l z wężownicą z przyłączami na ścianie bocznej EAS300C 1182, EAS 400 C Podgrzewacz c.w.u. 400 l z wężownicą z przyłączami na ścianie bocznej EAS400C 1597, EAS 500 C Podgrzewacz c.w.u. 500 l z wężownicą z przyłączami na ścianie bocznej EAS500C 1839, SSB 300 B Biwalentny podgrzewacz solarny c.w.u. 300l SSB300B 905, SSB 400 B Biwalentny podgrzewacz solarny c.w.u. 400l SSB400B 1100, SSB 500 B Biwalentny podgrzewacz solarny c.w.u. 500l SSB500B 1215, możliwe do zastosowania/wyposażenie dodatkowe nie stosowane WGB E 1 Układy kaskadowe (hydrauliczne) do WGB kw W kotłach gazowych kondensacyjnych serii E funkcja kaskady jest już zawarta w regulatorze ISR-Plus dlatego dodatkowy regulator ISR BCA C nie jest już potrzebny. Pompy dosyłowe do kotłów WGB są wyposażeniem dodatkowym. W przypadku zabudowy pompy wewnątrz kotła wymagana długość montażowa pompy 180 mm a przyłącze 1 1/2. Stosowanymi pompami w kotłach WGB są wysokowydajne pompy z modulowaną regulacją prędkości obrotowej różnicą cisnień np. Grudfos Alpha , porównywalne firmy Wilo lub modulowane sygnałem 0-10V np. Grundfos Magna 25-40/60/100, porównywalne pompy firmy Wilo (dla tych pomp wymagany jest konwerter sygnału z PWM na 0-10 V typ KPM o nr kat ). Pompy są dobierane w zależności od rodzaju systemu grzewczego. Więcej danych w Informacjach Technicznych Eco Therm Plus WGB kw. Układy kaskadowe są ofertowane na zapytanie i nie podlegają standardowemu rabatowaniu. 9

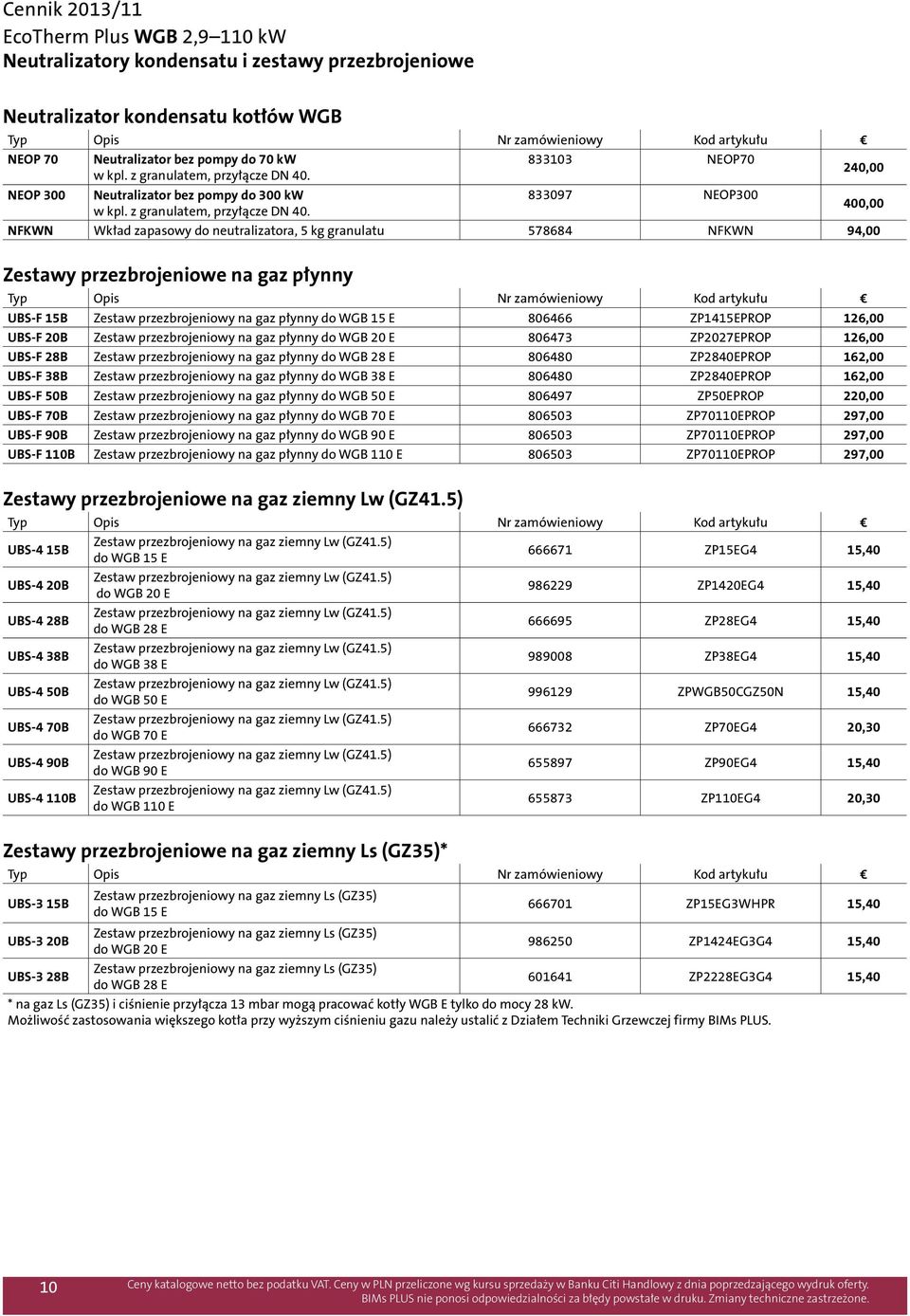

13 EcoTherm Plus WGB 2,9 110 kw Neutralizatory kondensatu i zestawy przezbrojeniowe Neutralizator kondensatu kotłów WGB Typ Opis Nr zamówieniowy Kod artykułu NEOP 70 Neutralizator bez pompy do 70 kw NEOP70 w kpl. z granulatem, przyłącze DN ,00 NEOP 300 Neutralizator bez pompy do 300 kw NEOP300 w kpl. z granulatem, przyłącze DN ,00 NFKWN Wkład zapasowy do neutralizatora, 5 kg granulatu NFKWN 94,00 Zestawy przezbrojeniowe na gaz płynny Typ Opis Nr zamówieniowy Kod artykułu UBS-F 15B Zestaw przezbrojeniowy na gaz płynny do WGB 15 E ZP1415EPROP 126,00 UBS-F 20B Zestaw przezbrojeniowy na gaz płynny do WGB 20 E ZP2027EPROP 126,00 UBS-F 28B Zestaw przezbrojeniowy na gaz płynny do WGB 28 E ZP2840EPROP 162,00 UBS-F 38B Zestaw przezbrojeniowy na gaz płynny do WGB 38 E ZP2840EPROP 162,00 UBS-F 50B Zestaw przezbrojeniowy na gaz płynny do WGB 50 E ZP50EPROP 220,00 UBS-F 70B Zestaw przezbrojeniowy na gaz płynny do WGB 70 E ZP70110EPROP 297,00 UBS-F 90B Zestaw przezbrojeniowy na gaz płynny do WGB 90 E ZP70110EPROP 297,00 UBS-F 110B Zestaw przezbrojeniowy na gaz płynny do WGB 110 E ZP70110EPROP 297,00 Zestawy przezbrojeniowe na gaz ziemny Lw (GZ41.5) Typ Opis Nr zamówieniowy Kod artykułu UBS-4 15B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 15 E ZP15EG4 15,40 UBS-4 20B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 20 E ZP1420EG4 15,40 UBS-4 28B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 28 E ZP28EG4 15,40 UBS-4 38B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 38 E ZP38EG4 15,40 UBS-4 50B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 50 E ZPWGB50CGZ50N 15,40 UBS-4 70B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 70 E ZP70EG4 20,30 UBS-4 90B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 90 E ZP90EG4 15,40 UBS-4 110B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 110 E ZP110EG4 20,30 Zestawy przezbrojeniowe na gaz ziemny Ls (GZ35)* Typ Opis Nr zamówieniowy Kod artykułu UBS-3 15B Zestaw przezbrojeniowy na gaz ziemny Ls (GZ35) do WGB 15 E ZP15EG3WHPR 15,40 UBS-3 20B Zestaw przezbrojeniowy na gaz ziemny Ls (GZ35) do WGB 20 E ZP1424EG3G4 15,40 UBS-3 28B Zestaw przezbrojeniowy na gaz ziemny Ls (GZ35) do WGB 28 E ZP2228EG3G4 15,40 * na gaz Ls (GZ35) i ciśnienie przyłącza 13 mbar mogą pracować kotły WGB E tylko do mocy 28 kw. Możliwość zastosowania większego kotła przy wyższym ciśnieniu gazu należy ustalić z Działem Techniki Grzewczej firmy BIMs PLUS. 10

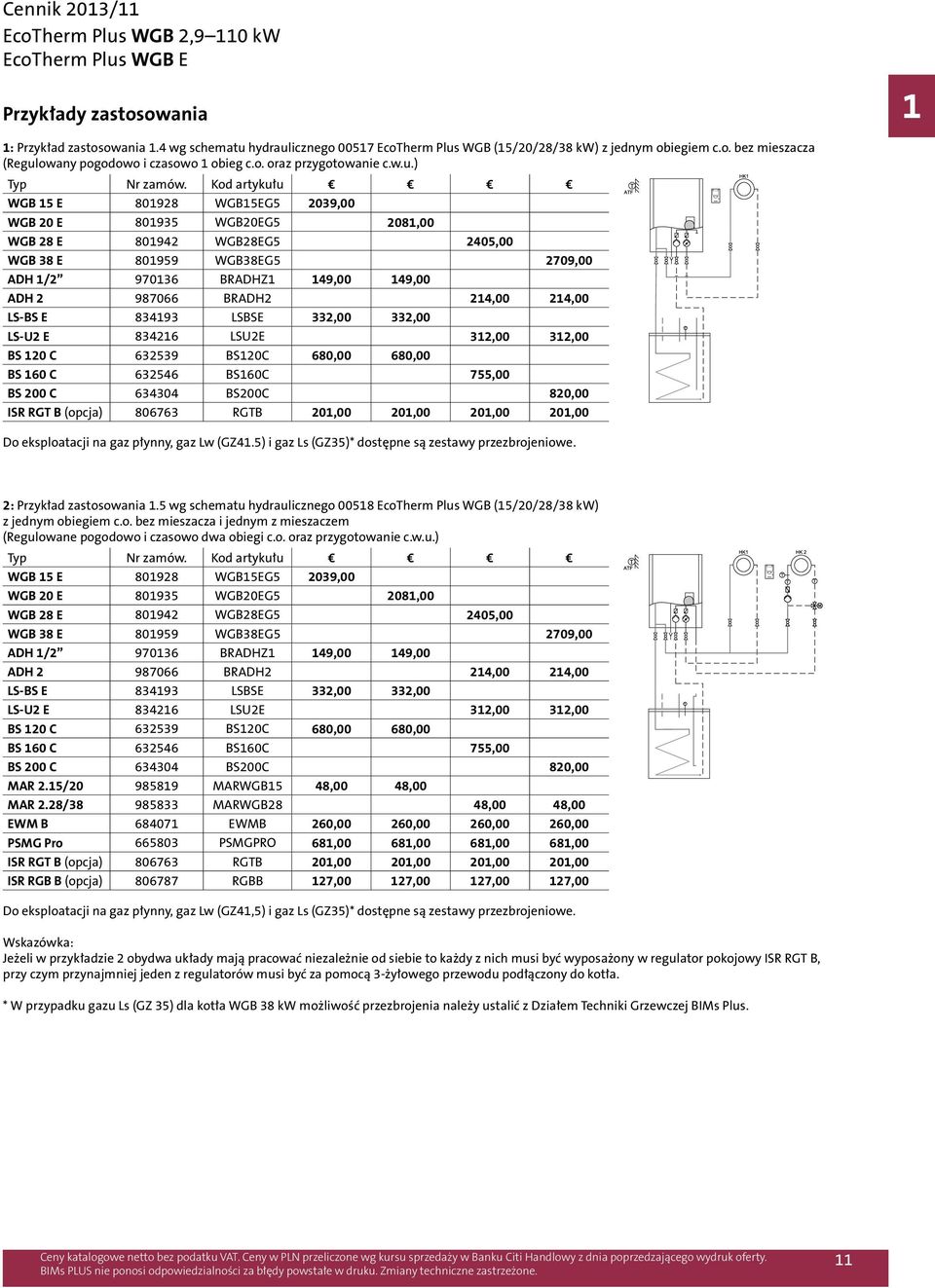

14 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Przykłady zastosowania 1: Przykład zastosowania 1.4 wg schematu hydraulicznego EcoTherm Plus WGB (15/20/28/38 kw) z jednym obiegiem c.o. bez mieszacza (Regulowany pogodowo i czasowo 1 obieg c.o. oraz przygotowanie c.w.u.) Typ Nr zamów. Kod artykułu WGB 15 E WGB15EG5 2039,00 WGB 20 E WGB20EG5 2081,00 WGB 28 E WGB28EG5 2405,00 WGB 38 E WGB38EG5 2709,00 ADH 1/ BRADHZ1 149,00 149,00 ADH BRADH2 214,00 214,00 LS-BS E LSBSE 332,00 332,00 LS-U2 E LSU2E 312,00 312,00 BS 120 C BS120C 680,00 680,00 BS 160 C BS160C 755,00 BS 200 C BS200C 820,00 ISR RGT B (opcja) RGTB 201,00 201,00 201,00 201,00 1 Do eksploatacji na gaz płynny, gaz Lw (GZ41.5) i gaz Ls (GZ35)* dostępne są zestawy przezbrojeniowe. 2: Przykład zastosowania 1.5 wg schematu hydraulicznego EcoTherm Plus WGB (15/20/28/38 kw) z jednym obiegiem c.o. bez mieszacza i jednym z mieszaczem (Regulowane pogodowo i czasowo dwa obiegi c.o. oraz przygotowanie c.w.u.) Typ Nr zamów. Kod artykułu WGB 15 E WGB15EG5 2039,00 WGB 20 E WGB20EG5 2081,00 WGB 28 E WGB28EG5 2405,00 WGB 38 E WGB38EG5 2709,00 ADH 1/ BRADHZ1 149,00 149,00 ADH BRADH2 214,00 214,00 LS-BS E LSBSE 332,00 332,00 LS-U2 E LSU2E 312,00 312,00 BS 120 C BS120C 680,00 680,00 BS 160 C BS160C 755,00 BS 200 C BS200C 820,00 MAR 2.15/ MARWGB15 48,00 48,00 MAR 2.28/ MARWGB28 48,00 48,00 EWM B EWMB 260,00 260,00 260,00 260,00 PSMG Pro PSMGPRO 681,00 681,00 681,00 681,00 ISR RGT B (opcja) RGTB 201,00 201,00 201,00 201,00 ISR RGB B (opcja) RGBB 127,00 127,00 127,00 127,00 Do eksploatacji na gaz płynny, gaz Lw (GZ41,5) i gaz Ls (GZ35)* dostępne są zestawy przezbrojeniowe. Wskazówka: Jeżeli w przykładzie 2 obydwa układy mają pracować niezależnie od siebie to każdy z nich musi być wyposażony w regulator pokojowy ISR RGT B, przy czym przynajmniej jeden z regulatorów musi być za pomocą 3-żyłowego przewodu podłączony do kotła. * W przypadku gazu Ls (GZ 35) dla kotła WGB 38 kw możliwość przezbrojenia należy ustalić z Działem Techniki Grzewczej BIMs Plus. 11

15 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Przykłady zastosowania 3: Przykład zastosowania 1.6 wg schematu hydraulicznego EcoTherm Plus WGB (15/20/28/38 kw) z jednym obiegiem c.o. bez mieszacza i dwoma z mieszaczami. (Regulowane pogodowo i czasowo trzy obiegi c.o. oraz przygotowanie c.w.u.) Typ Nr zamów. Kod artykułu WGB 15 E WGB15EG5 2039,00 WGB 20 E WGB20EG5 2081,00 WGB 28 E WGB28EG5 2405,00 WGB 38 E WGB38EG5 2709,00 ADH 1/ BRADHZ1 149,00 149,00 ADH BRADH2 214,00 214,00 LS-BS E LSBSE 332,00 332,00 LS-U2 E LSU2E 312,00 312,00 BS 120 C BS120C 680,00 680,00 BS 160 C BS160C 755,00 BS 200 C BS200C 820,00 MAR 2.15/ MARWGB15 48,00 48,00 MAR 2.28/ MARWGB28 48,00 48,00 EWM B EWMB 260,00 260,00 EWM B EWMB 260,00 260,00 PSMG Pro PSMGPRO 681,00 681,00 681,00 681,00 PSMG Pro PSMGPRO 681,00 681,00 681,00 681,00 ISR RGT B (opcja) RGTB 201,00 201,00 201,00 201,00 ISR RGB B (opcja) RGBB 127,00 127,00 127,00 127,00 Do eksploatacji na gaz płynny, gaz Lw (GZ41,5) i gaz Ls (GZ35)* dostępne są zestawy przezbrojeniowe. 4: Przykład zastosowania 1.7 wg schematu hydraulicznego EcoTherm Plus WGB (28/38 kw) z jednym obiegiem c.o. bez mieszacza i trzema z mieszaczami (Regulowane pogodowo i czasowo 4 obiegi c.o. oraz przygotowanie c.w.u.) Typ Nr zamów. Kod artykułu WGB 28 E WGB28EG5 2405,00 WGB 38 E WGB38EG5 2709,00 ADH BRADH2 214,00 214,00 LS-U2 E LSU2E 312,00 312,00 BS 200 C BS200C 820,00 820,00 MAR 2.28/ MARWGB28 48,00 48,00 BM BM 122,00 122,00 EWM B EWMB 260,00 260,00 ISR ZR 2 B ISRZR2B 589,00 589,00 PSMG Pro PSMGPRO 681,00 681,00 PSMG Pro PSMGPRO 681,00 681,00 PSMG Pro PSMGPRO 681,00 681,00 ISR RGT B (opcja) RGTB 201,00 201,00 ISR RGB B (opcja) RGBB 127,00 127,00 Do eksploatacji na gaz płynny, gaz Lw (GZ41,5) i gaz Ls (GZ35)* dostępne są zestawy przezbrojeniowe. *W przypadku gazu Ls (GZ 35) dla kotła WGB 38 kw możliwość przezbrojenia należy ustalić z Działem Techniki Grzewczej BIMs Plus. 12

16 KP Hydraulische Weiche, Zubehör bauseits optional Cennik 2013/11 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Przykłady zastosowania 1 5: Przykład zastosowania 1.8 wg schematu hydraulicznego EcoTherm Plus WGB (50/70/90/110 kw) z jednym obiegiem z mieszaczem i sprzęgłem hydraulicznym (Regulowane pogodowo i czasowo 1 obieg c.o. oraz przygotowania c.w.u.) Typ Nr zamów. Kod artykułu WGB 50 E WGB50EG5 3116,00 WGB 70 E WGB70EG5 3986,00 WGB 90 E WGB90EG5 4805,00 WGB 110 E WGB110EG5 5680,00 ADH 25/ ADH ,00 349,00 349,00 349,00 HEP PWM HEP P 616,00 616,00 616,00 616,00 EAS 300 C EAS300C 1182, , , ,00 WWF WWF 65,00 65,00 65,00 65,00 EWM B EWMB 260,00 260,00 260,00 260,00 UF6 C UF6C 50,00 50,00 50,00 50,00 UAF6 C (opcja) UAF6C 53,00 53,00 53,00 53,00 ISR RGT B (opcja) RGTB 201,00 201,00 201,00 201,00 ISR RGB B (opcja) RGBB 127,00 127,00 127,00 127,00 T ATF EcoTherm Plus WGB E EWM B VFK T FB HK 1 HVF T T T HP TLP M HM TWF T Trinkwasserspeicher TWW TWZ TWK Kaltwasseranschluß nach DIN TZP (optional) Do eksploatacji na gaz płynny i gaz Lw (GZ41.5) dostępne są zestawy przezbrojeniowe Pompa obiegowa c.o. produkt dostępny w handlu dobór odpowiednio do instalacji Mieszacz obiegu c.o. produkt dostępny w handlu dobór odpowiednio do instalacji Sprzegło hydrauliczne produkt dostępny w handlu dobór odpowiednio do instalacji Rozdzielacz hydrauliczny produkt dostępny w handlu dobór odpowiednio do instalacji Regulacja kolejnych obiegów c.o. przez kolejne regulatory ISR ZR 1 B/2 B wymaga zastosowania modułu Bus BM (669238). Wskazówka: Pompę HEP PWM (nr kat ) można do kotłów WGB zastosować jako dosyłowa lub obiegowa. W powyższym schemacie została zastosowana jako dosyłowa. Konfiguracja i wybór zastosowania następuje przez regulator kotła ISR-Plus LMS. W przypadku wykorzystania tej pompy do obiegu grzewczego należy dobrać i zastosować pompę dosyłową. Wymagana długość montażowa pompy 180 mm a przyłącze 1 1/2. Zalecanymi do zastosowania pompami w kotłach WGB są modulowane sygnałem 0-10V np. Grundfos Magna 25-40/60/100, porównywalne pompy firmy Wilo (dla tych pomp wymagany jest konwerter sygnału z PWM na 0-10 V typ KPM o nr kat ). Pompy są dobierane w zależności od rodzaju systemu grzewczego. Więcej danych w Informacjach Technicznych Eco Therm Plus WGB kw. 13

17 EcoTherm Plus WGB 2,9 110 kw EcoTherm Plus WGB E Przykłady zastosowania 6: Przykład zastosowania 1.9 wg schematu hydraulicznego Kaskada 2 szt. kotłów EcoTherm Plus WGB (50/70/90/110 kw) z dwoma obiegami c.o. z mieszaczami (Regulowane pogodowo i czasowo 2 obiegi c.o.) Typ Nr zamów. Kod artykułu WGB 50 E WGB50EG5 3116,00 WGB 70 E WGB70EG5 3986,00 WGB 90 E WGB90EG5 4805,00 WGB 110 E WGB110EG5 5680,00 ADH 25/ ADH ,00 349,00 349,00 349,00 ADH 25/ ADH ,00 349,00 349,00 349,00 BM BM 122,00 122,00 122,00 122,00 BM BM 122,00 122,00 122,00 122,00 HEP PWM HEP P 616,00 616,00 616,00 616,00 HEP PWM HEP P 616,00 616,00 616,00 616,00 EWM B EWMB 260,00 260,00 260,00 260,00 EWM B EWMB 260,00 260,00 260,00 260,00 UF6 C UF6C 50,00 50,00 50,00 50,00 UF6 C UF6C 50,00 50,00 50,00 50,00 UAF6 C (opcja) UAF6C 53,00 53,00 53,00 53,00 UAF6 C (opcja) UAF6C 53,00 53,00 53,00 53,00 ISR RGT B (opcja) RGTB 201,00 201,00 201,00 201,00 ISR RGB B (opcja) RGBB 127,00 127,00 127,00 127,00 Do eksploatacji na gaz płynny i gaz Lw (GZ41.5) dostępne są zestawy przezbrojeniowe Pompa obiegowa c.o. produkt dostępny w handlu dobór odpowiednio do instalacji Mieszacz obiegu c.o. produkt dostępny w handlu dobór odpowiednio do instalacji Sprzegło hydrauliczne produkt dostępny w handlu dobór odpowiednio do instalacji Rozdzielacz hydrauliczny produkt dostępny w handlu dobór odpowiednio do instalacji Regulacja kolejnych obiegów c.o. przez kolejne regulatory ISR ZR 1 B/2 B wymaga zastosowania modułu Bus BM (669238). Wskazówka: Pompę HEP PWM (nr kat ) można do kotłów WGB zastosować jako dosyłowa lub obiegowa. W powyższym schemacie została zastosowana jako dosyłowa. Konfiguracja i wybór zastosowania następuje przez regulator kotła ISR-Plus LMS. W przypadku wykorzystania tej pompy do obiegu grzewczego należy dobrać i zastosować pompę dosyłową. Wymagana długość montażowa pompy 180 mm a przyłącze 1 1/2. Stosowanymi pompami w kotłach WGB są modulowane sygnałem 0-10V np. Grundfos Magna 25-40/60/100, porównywalne pompy firmy Wilo (dla tych pomp wymagany jest konwerter sygnału z PWM na 0-10 V typ KPM o nr kat ). Pompy są dobierane w zależności od rodzaju systemu grzewczego. Więcej danych w Informacjach Technicznych Eco Therm Plus WGB kw. 14

18 EcoTherm Plus WGB 2,9 110 kw Wskazówki do systemów kominowych i wyposażenia kominowego KAS 60 System odprowadzenia spalin KAS 60 dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny w szachcie DN 60 EcoTherm Plus WGB 15/20 kw EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22 kw EcoCondens BBS 15/20 kw EcoCondens Kompakt BBK 22 kw EcoSolar BSK 15/20 kw KAS 80 System odprowadzenia spalin KAS 80 dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny w szachcie DN 80 lub koncentryczny w szachcie DN 80/125 EcoTherm Plus WGB 15/20/28/38 kw EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22/28 kw EcoCondens BBS 15/20/28 kw EcoCondens Kompakt BBK 22 kw EcoSolar BSK 15/20 kw KAS 80 FLEX C System odprowadzenia spalin KAS 80 FLEX C dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny elastyczny w szachcie DN 80 MFB Koncentryczny system odprowadzenia spalin DN 80/125, w szachcie i do montażu na ścianie zewnętrznej EcoTherm Plus WGB 15/20/28/38 kw EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22/28 kw EcoCondens BBS 15/20/28 kw EcoCondens Kompakt BBK 22 kw EcoSolar BSK 15/20 kw System odprowadzenia spalin z kilku urządzeń (wpólnym przewodem spalinowym z kilku pięter) dla EcoTherm Plus WGB 15/20/28 kw EcoTherm Kompakt WBK 20 oraz WBS 14/22 kw i WBC 22 kw EcoCondens BBS 15/20/28 kw EcoCondens Kompakt BBK 22 kw EcoSolar BSK 15/20 kw patrz rozdział od strony KAS 110 System odprowadzenia spalin KAS 110 dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin EcoTherm Plus WGB 50/70 kw EcoTherm Plus WGB 90/110 kw Kaskadowe systemy odprowadzenia spalin oferowane są na zapytanie i nie podlegają standardowemu rabatowaniu. Zapytania należy kierować do Działu Techniki Grzewczej BIMs PLUS. 15
