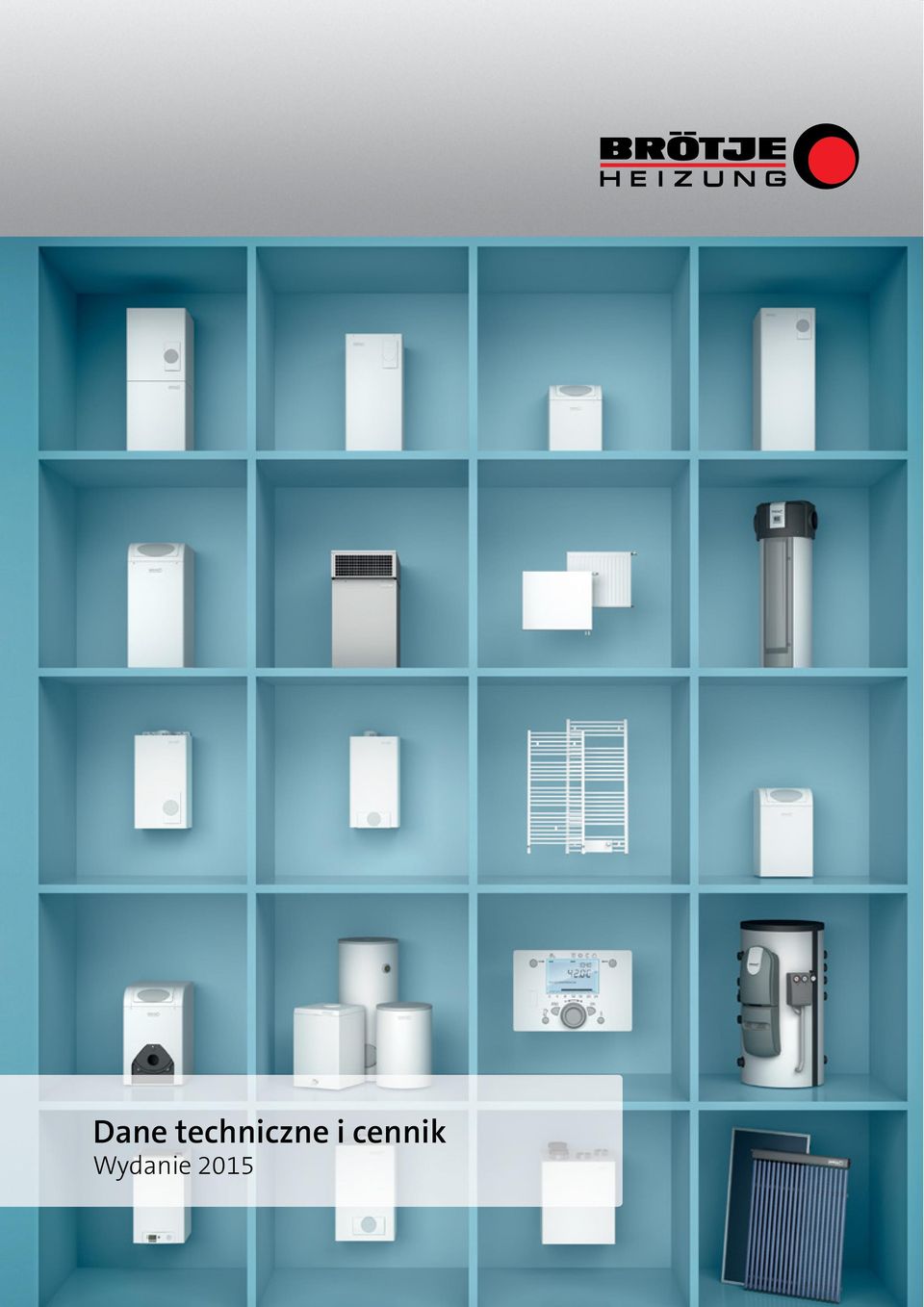

1 Dane techniczne i cennik Wydanie 2015

2 Zakres mocy () Gazowe kotły kondensacyjne wiszące EcoTherm Plus WGB EcoTherm Kompakt WBS/ WBC/WBK IntroCondens WHBS/WHBC Gazowe kotły niskotemperaturowe wiszące Energy Top / EASY / Komfort Gazowe kotły kondensacyjne stojące EcoCondens BBS EcoCondens Kompakt BBK EuroCondens SGB E Gazowy kocioł kondensacyjny solarny EcoSolar BSK Olejowe kotły kondensacyjne stojące NovoCondens BOB LogoCondens LC Olejowo-gazowe kotły niskotemperaturowe stojące LogoBloc Unit LogoBloc Unit LSL LogoBloc L/LSL LogoBloc L 3,5-22/24 3,5-28/33 9,3-28 2,9-28 4,9-22 2, ,

3 Wiszący, gazowy kocioł kondensacyjny EcoTherm Plus E WGB 2,9 38, WGB Wiszący, gazowy kocioł kondensacyjny EcoTherm Kompakt E WBS 3,5 14, WBS 4,9 22, WBC 4,9 22/24, WBK 4, Wiszący, gazowy kocioł kondensacyjny IntroCondens WHBS/WHBC 3,5 33, Gazowy kocioł wiszący Energy TOP 9,3 28, EASY 9,3 24, KOMFORT 10, Wyposażenie dodatkowe do wiszących kotłów kondensacyjnych Gazowy kocioł kondensacyjny EcoCondens E SGB Gazowy kocioł kondensacyjny EcoCondens E SGB Gazowa, kondensacyjna centrala grzewcza EcoCondens E BBS 2, Gazowa, kondensacyjna centrala grzewcza EcoCondens Kompakt E BBK 4, Gazowa, solarna, kondensacyjna centrala grzewcza EcoSolar BSK 2, Stojący, olejowy kocioł kondensacyjny NovoCondens BOB Stojący, olejowy kocioł kondensacyjny LogoCondens LC Stojący, olejowy kocioł grzewczy z palnikiem wentylatorowym LogoBloc Unit L-UB 17 40, LSL-UB Stojący kocioł na olej/gaz LogoBloc L 17 40, L 50 70, Stojący kocioł na olej/gaz LogoBloc L Wyposażenie dodatkowe kotłów stojących Systemy odprowadzania spalin do kotłów kondensacyjnych Regulatory ISR-PLUS Podgrzewacze c.w.u. BS l, EAS l, EAS-T l, SSB l, SSB Eco 300 l

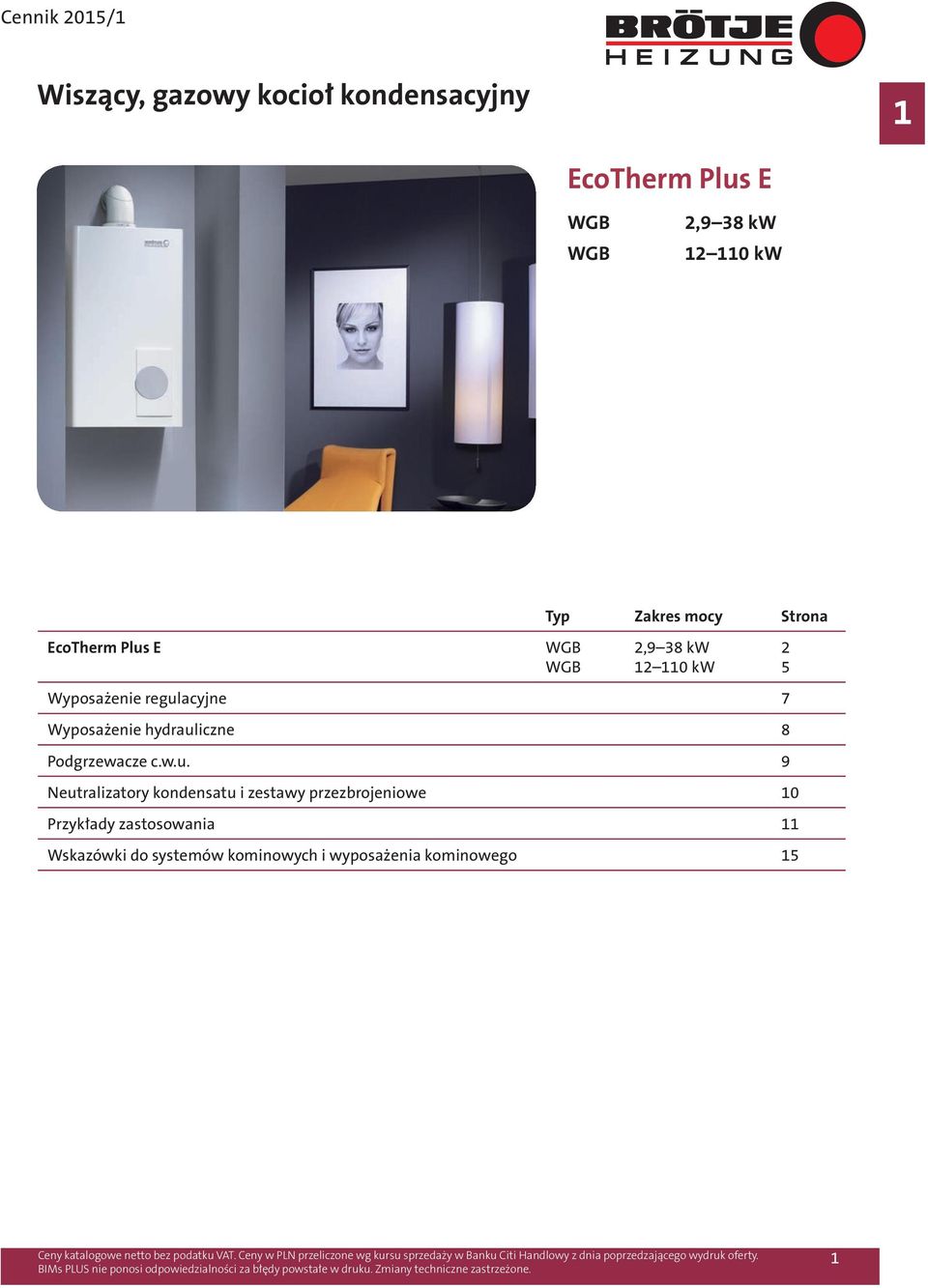

4 Wiszący, gazowy kocioł kondensacyjny 1 EcoTherm Plus E WGB WGB 2, EcoTherm Plus E Typ Zakres mocy Strona WGB WGB 2, Wyposażenie regulacyjne 7 Wyposażenie hydrauliczne 8 Podgrzewacze c.w.u. 9 Neutralizatory kondensatu i zestawy przezbrojeniowe 10 Przykłady zastosowania 11 Wskazówki do systemów kominowych i wyposażenia kominowego

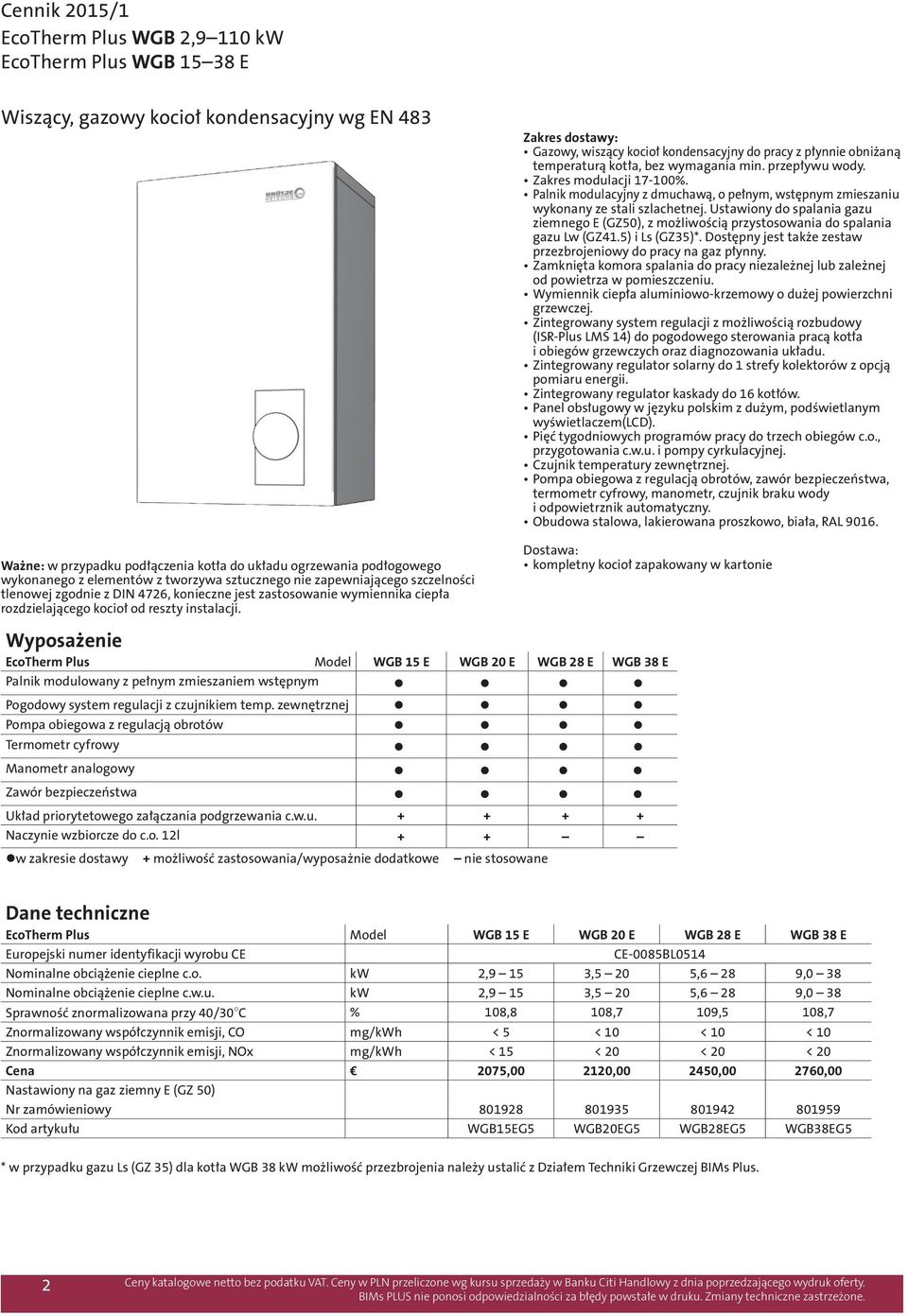

5 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Wiszący, gazowy kocioł kondensacyjny wg EN 483 Ważne: w przypadku podłączenia kotła do układu ogrzewania podłogowego wykonanego z elementów z tworzywa sztucznego nie zapewniającego szczelności tlenowej zgodnie z DIN 4726, konieczne jest zastosowanie wymiennika ciepła rozdzielającego kocioł od reszty instalacji. Zakres dostawy: Gazowy, wiszący kocioł kondensacyjny do pracy z płynnie obniżaną temperaturą kotła, bez wymagania min. przepływu wody. Zakres modulacji %. Palnik modulacyjny z dmuchawą, o pełnym, wstępnym zmieszaniu wykonany ze stali szlachetnej. Ustawiony do spalania gazu ziemnego E (GZ50), z możliwością przystosowania do spalania gazu Lw (GZ41.5) i Ls (GZ35)*. Dostępny jest także zestaw przezbrojeniowy do pracy na gaz płynny. Zamknięta komora spalania do pracy niezależnej lub zależnej od powietrza w pomieszczeniu. Wymiennik ciepła aluminiowo-krzemowy o dużej powierzchni grzewczej. Zintegrowany system regulacji z możliwością rozbudowy (ISR-Plus LMS 14) do pogodowego sterowania pracą kotła i obiegów grzewczych oraz diagnozowania układu. Zintegrowany regulator solarny do 1 strefy kolektorów z opcją pomiaru energii. Zintegrowany regulator kaskady do 16 kotłów. Panel obsługowy w języku polskim z dużym, podświetlanym wyświetlaczem(lcd). Pięć tygodniowych programów pracy do trzech obiegów c.o., przygotowania c.w.u. i pompy cyrkulacyjnej. Czujnik temperatury zewnętrznej. Pompa obiegowa z regulacją obrotów, zawór bezpieczeństwa, termometr cyfrowy, manometr, czujnik braku wody i odpowietrznik automatyczny. Obudowa stalowa, lakierowana proszkowo, biała, RAL Dostawa: kompletny kocioł zapakowany w kartonie Wyposażenie EcoTherm Plus Model WGB 15 E WGB 20 E WGB 28 E WGB 38 E Palnik modulowany z pełnym zmieszaniem wstępnym Pogodowy system regulacji z czujnikiem temp. zewnętrznej Pompa obiegowa z regulacją obrotów Termometr cyfrowy Manometr analogowy Zawór bezpieczeństwa Układ priorytetowego załączania podgrzewania c.w.u Naczynie wzbiorcze do c.o. 12l + + w zakresie dostawy + możliwość zastosowania/wyposażnie dodatkowe nie stosowane Dane techniczne EcoTherm Plus Model WGB 15 E WGB 20 E WGB 28 E WGB 38 E Europejski numer identyfikacji wyrobu CE CE-0085BL0514 Nominalne obciążenie cieplne c.o. 2,9 15 3,5 20 5,6 28 9,0 38 Nominalne obciążenie cieplne c.w.u. 2,9 15 3,5 20 5,6 28 9,0 38 Sprawność znormalizowana przy 40/30 C % 108,8 108,7 109,5 108,7 Znormalizowany współczynnik emisji, CO mg/h < 5 < 10 < 10 < 10 Znormalizowany współczynnik emisji, NOx mg/h < 15 < 20 < 20 < 20 Cena 2075, , , ,00 Nastawiony na gaz ziemny E (GZ 50) Nr zamówieniowy Kod artykułu WGB15EG5 WGB20EG5 WGB28EG5 WGB38EG5 * w przypadku gazu Ls (GZ 35) dla kotła WGB 38 możliwość przezbrojenia należy ustalić z Działem Techniki Grzewczej BIMs Plus. 2

6 Wymiary i przyłącza 1 EcoTherm Plus WGB 15 i 20 EcoTherm Plus WGB 28 i Gaz Gaz Głębokość WGB 15 / 20: AEH 1/2 + 3/ Model WGB 15 E WGB 20 E WGB 28 E WGB 38 E Szerokość mm Wysokość mm Głębokość mm Waga kg Spaliny/powietrze mm Ø 80/125 80/125 80/125 80/125 Króciec kondensatu mm Ø Gaz cal ½, płaskouszczelniane ½, płaskouszczelniane ¾, płaskouszczelniane ¾, płaskouszczelniane HV/HR obieg grzewczy 1 cal ¾, płaskouszczelniane ¾, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane 2. HR cal ¾, płaskouszczelniane ¾, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane SV/SR cal ¾, płaskouszczelniane ¾, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane SIV zawór bezpieczeństwa cal G¾, G¾, G¾, G¾, 3

7 Wymiary i przyłącza EcoTherm Plus WGB z HydroComfort BS 120 C Wymiary instalacyjne pozostałych kotłów i podgrzewaczy można uzyskać z materiałów projektowych. 4

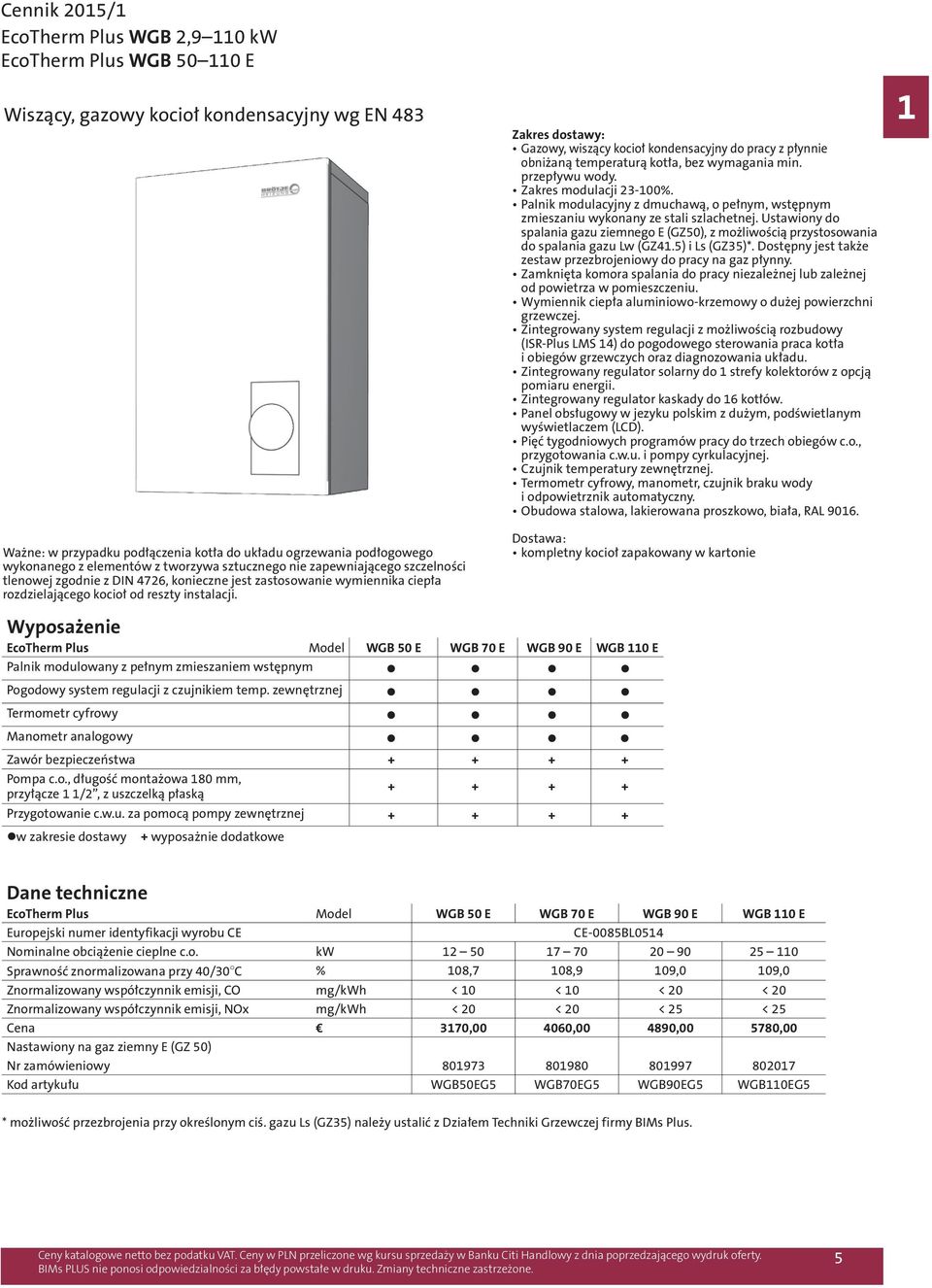

8 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Wiszący, gazowy kocioł kondensacyjny wg EN 483 Ważne: w przypadku podłączenia kotła do układu ogrzewania podłogowego wykonanego z elementów z tworzywa sztucznego nie zapewniającego szczelności tlenowej zgodnie z DIN 4726, konieczne jest zastosowanie wymiennika ciepła rozdzielającego kocioł od reszty instalacji. Zakres dostawy: Gazowy, wiszący kocioł kondensacyjny do pracy z płynnie obniżaną temperaturą kotła, bez wymagania min. przepływu wody. Zakres modulacji %. Palnik modulacyjny z dmuchawą, o pełnym, wstępnym zmieszaniu wykonany ze stali szlachetnej. Ustawiony do spalania gazu ziemnego E (GZ50), z możliwością przystosowania do spalania gazu Lw (GZ41.5) i Ls (GZ35)*. Dostępny jest także zestaw przezbrojeniowy do pracy na gaz płynny. Zamknięta komora spalania do pracy niezależnej lub zależnej od powietrza w pomieszczeniu. Wymiennik ciepła aluminiowo-krzemowy o dużej powierzchni grzewczej. Zintegrowany system regulacji z możliwością rozbudowy (ISR-Plus LMS 14) do pogodowego sterowania praca kotła i obiegów grzewczych oraz diagnozowania układu. Zintegrowany regulator solarny do 1 strefy kolektorów z opcją pomiaru energii. Zintegrowany regulator kaskady do 16 kotłów. Panel obsługowy w jezyku polskim z dużym, podświetlanym wyświetlaczem (LCD). Pięć tygodniowych programów pracy do trzech obiegów c.o., przygotowania c.w.u. i pompy cyrkulacyjnej. Czujnik temperatury zewnętrznej. Termometr cyfrowy, manometr, czujnik braku wody i odpowietrznik automatyczny. Obudowa stalowa, lakierowana proszkowo, biała, RAL Dostawa: kompletny kocioł zapakowany w kartonie 1 Wyposażenie EcoTherm Plus Model WGB 50 E WGB 70 E WGB 90 E WGB 110 E Palnik modulowany z pełnym zmieszaniem wstępnym Pogodowy system regulacji z czujnikiem temp. zewnętrznej Termometr cyfrowy Manometr analogowy Zawór bezpieczeństwa Pompa c.o., długość montażowa 180 mm, przyłącze 1 1/2, z uszczelką płaską Przygotowanie c.w.u. za pomocą pompy zewnętrznej w zakresie dostawy + wyposażnie dodatkowe Dane techniczne EcoTherm Plus Model WGB 50 E WGB 70 E WGB 90 E WGB 110 E Europejski numer identyfikacji wyrobu CE CE-0085BL0514 Nominalne obciążenie cieplne c.o Sprawność znormalizowana przy 40/30 C % 108,7 108,9 109,0 109,0 Znormalizowany współczynnik emisji, CO mg/h < 10 < 10 < 20 < 20 Znormalizowany współczynnik emisji, NOx mg/h < 20 < 20 < 25 < 25 Cena 3170, , , ,00 Nastawiony na gaz ziemny E (GZ 50) Nr zamówieniowy Kod artykułu WGB50EG5 WGB70EG5 WGB90EG5 WGB110EG5 * możliwość przezbrojenia przy określonym ciś. gazu Ls (GZ35) należy ustalić z Działem Techniki Grzewczej firmy BIMs Plus. 5

9 Wymiary i przyłącza EcoTherm Plus WGB Gaz WGB : 167,5 WGB : Głębokość KA 480 WGB : 131,5 WGB : 151,5 Model WGB 50 E WGB 70 E WGB 90 E WGB 110 E Szerokość mm Wysokość mm Głębokość mm Waga kg Spaliny/powietrze mm Ø 110/ / / /160 Króciec kondensatu mm Ø Gaz cal 1, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane 1, płaskouszczelniane HV/HR obieg cal 1 ½, płaskouszczelniane 1 ½, płaskouszczelniane 1 ½, płaskouszczelniane 1 ½, płaskouszczelniane 6

10 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Wyposażenie regulacyjne Typ Opis Nr zamów. Kod artykułu ISR RGT B Regulator pokojowy Top Wielofunkcyjny przewodowy regulator pokojowy do zdalnej regulacji wszystkich funkcji RGTB 205,00 kotła i do dwóch obiegów grzewczych. ISR RGTF B Regulator pokojowy Top radiowy Wielofunkcyjny bezprzewodowy regulator pokojowy do zdalnej regulacji wszystkich funkcji RGTFB 271,00 kotła i do dwóch obiegów grzewczych. ISR RGB B Regulator pokojowy Basic Przewodowy regulator pokojowy do zdalnej regulacji kotła, z przyciskiem obecności RGBB 129,00 i przełącznikiem trybu pracy. EWM B Moduł rozszerzajacy do ISR-Plus do dowolnej konfiguracji jako: regulator obiegu c.o. z mieszaczem, różnicy temperatur w instalacji solarnej, układu podnoszenia temperatury na powrocie, inne EWMB 265,00 Zawiera 1 czujnik przylgowy BM Moduł Bus do podłączenia kolejnych regulatorów ściennych z komunikacją LPB-Bus takich BM 124,00 jak ISR ZR 1/2 B, ISR SSR C (nie stosuje sie do podłączenia modułu EWM B). BSM D Moduł sygnalizacji stanów pracy i zakłóceń płytka do zabudowy w kotle do przekazywania maks. 3 informacji na temat stanów pracy BSMD 118,00 i zakłóceń. WWF Czujnik c.w.u. do zastosowania w układzie priorytetowego załączania podgrzewania c.w.u przez regulator kotła w połączeniu z systemowymi podgrzewaczami c.w.u firmy Brötje lub odrębnie WWF 66,20 wykonanymi systemami podgrzewania; zalecany szczególnie do WGB 50/70/90/110 E. Zawiera czujnik z 6 m przewodem, przewód 2,6 m z wtyczka do podłączenia pompy. UF6 C Uniwersalny czujnik zanurzeniowy do zastosowania jako uniwersalny zanurzeniowy czujnik temperatury z 6 m przewodem UF6C 50,90 UAF6 C Uniwersalny czujnik przylgowy do zastosowania jako uniwersalny przylgowy czujnik temperatury z 6 m przewodem UAF6C 54,00 KF ISR Czujnik kolektora o średnicy 6 mm z 2 m przewodem w szarej izolacji silikonowej KFISR 28,50 Do zastosowania jako czujnik kolektora w połączeniu z automatyką ISR-Plus. FSM B Analog Analogowy moduł do zdalnego przełączania i sygnalizacji do zdalnej sygnalizacji o max. 2 różnych zakłóceniach na 3 nr telefoniczne i zdalnego włączenia 2 styków przez 1 analogowe przyłącze telefoniczne. Programowanie wymaga komend głosowych i klawiatury telefonu. Sygnały o zakłóceniach muszą być włączane FSMBA 532,00 bezpotencjałowo dlatego wymagany jest moduł BSM D. W zakresie dostawy moduł w obudowie ściennej z przewodem sieciowym i wtyk TAE. FSM B GSM Moduł GSM do zdalnego przełączania i sygnalizacji do zdalnej sygnalizacji o max. 2 róznych zakłóceniach i zdalnego właczenia 1 styku z 1 kontaktu przez siec GSM. Opcjonalnie możliwość podłączenia 2 czujników do kontroli temperatury z nastawionymi wartościami granicznymi. Po przekroczeniu wartości granicznej (w dół bądź w górę w zależnosci od konfiguracji) pojawi sie sygnał o zakłóceniu FSMBGSM 790,00 Programowanie poprzez SMS lub komputer PC. Sygnały o zakłóceniach muszą być włączane bezpotencjałowo dlatego wymagany jest moduł BSM D. W zakresie dostawy moduł w obudowie ściennej z przewodem sieciowym, antena GSM. ISR ZR 1 B Regulator strefowy do 1 obiegu c.o. z mieszaczem do pogodowej regulacji temperatury zasilania 1 obiegu c.o. z mieszaczem ISRZR1B 380,00 W obudowie do montażu ściennego; z czujnikiem temperatury zasilania. ISR ZR 2 B Regulator strefowy do 2 obiegów c.o. z mieszaczami do pogodowej regulacji temperatury zasilania 2 obiegów c.o. z mieszaczami ISRZR2B 600,00 W obudowie do montażu ściennego; z 2 czujnikami temperatury zasilania. ISR BCA C Regulator kaskadowy do pogodowej regulacji kaskady składającej sie nawet do 15 kotłów. W obudowie do montażu ściennego; z 2 czujnikami zasilania i powrotu kaskady ISRBCAC 525,00 oraz czujnikiem c.w.u. ISR SSR C Regulator systemowy do pogodowej regulacji 2 obiegów c.o. z mieszaczem, obsługi bufora, wymiennika basenowego, 2 stref kolektorów słonecznych, podgrzewania c.w.u., przygotowywania c.w.u. w specjalnych systemach ładowania podgrzewacza. W obudowie do montażu ściennego; z 2 czujnikami przylgowymi, 4 czujnikami zanurzeniowymi i czujnikiem kolektora ISRSSRC 700,00 1 ISR FE Odbiornik radiowy wymagany do ISR RGTF B i FSA FE 106,00 ISR FSA Radiowy nadajnik do czujnika temperatury zewnętrznej do bezprzewodowej transmisji sygnału temperatury zewnętrznej FSA 124,00 ISR FRP Wzmacniacz sygnałów radiowych do zwiększania zasięgu sygnału w przypadku niekorzystnych warunków transmisji FRP 214,00 7

11 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Wyposażenie hydrauliczne Typ Opis Nr zamów. Kod artykułu ADH 1/2 Zestaw zaworów odcinających prostych do WGB , 1/2 zawór gazowy, 3/4 zawór c.o. VL/RL (zasilanie/powrót) WGB 15/20 E WGB 28/38 E WGB E BRADHZ1 152,00 + ADH 3/4 Zestaw zaworów odcinających prostych do WGB , 3/4 zawór gazowy, ADH20 166,00 + 3/4 zawór c.o. VL/RL (zasilanie/powrót) ADH 2 Zestaw zaworów odcinających prostych do WGB , 3/4 zawór gazowy, BRADH2 218, zawór c.o. VL/RL (zasilanie/powrót) ADH 25/40 Zestaw zaworów odcinających prostych do WGB , 1 zawór gazowy, ADH , /2 zawór c.o. VL/RL (zasilanie/powrót) AEH 1/2 Zestaw zaworów odcinających kątowych do WGB , 1/2 zawór gazowy, AEH15 171,00 + 3/4 zawór c.o. VL/RL (zasilanie/powrót) AEH 3/4 Zestaw zaworów odcinających kątowych do WGB , 3/4 zawór gazowy, AEH20 185,00 + 3/4 zawór c.o. VL/RL (zasilanie/powrót) MAG Set Naczynie wzbiorcze c.o. 12 l do WGB NPWGB15 134,00 + SMR-SC Rama do szybkiego montażu kotłów WBS/WBC i WGB SMRSC 54,00 + LS-BS E Zestaw ładowania podgrzew. c.w.u. do bezpośr. podłączenia podgrzew. c.w.u. BS 120C i BS 160C do WGB , w kpl. czujnik c.w.u LSBSE 338,00 + WWF LS-U1 E Uniwersalny zest. ładowania podgrzew. c.w.u. do bezpośr. podłączenia podgrzew. c.w.u LSU1E 309,00 + do WGB , w kpl. czujnik c.w.u. WWF LS-U2 E Uniwersalny zest. ładowania podgrzew. c.w.u. do bezpośr. podłączenia podgrzew. c.w.u LSU2E 318,00 + do WGB , w kpl. czujnik c.w.u. WWF POP Grupa pompowa bez pompy bez mieszacza do kotłów WGB ; do zamontowania pompy z kotła; w zakresie dostawy POP 234, rura wymienna pompy PER, uszczelki, okablowanie i wtyczki. WHP Uchwyt ścienny do grup pompowych do 40 ze śrubami, kołkami oraz półsrubunkami WHP 31, przyłączeniowymi. PER Rura wymienna pompy do WGB BRPER 13, MAR 2.15/20 Rura przył. mieszacza do WGB MARWGB15 48,90 + MAR 2.28/38 Rura przył. mieszacza do WGB MARWGB28 48,90 + ANK Złączka adaptacyjna do przedłuz. węża spustowego kondensatu w kotłach kondensacyjnych BRÖTJE. Przejście z DN 25 na 3/4 z płaską uszczelką ANKSB 4, ZLK B AKK 80 B HEP PWM Klapa doprowadzenia powietrza do tłumika dźwięków na ssaniu do kaskadowych układów odprowadzenia spalin z kaskady kotłów WGB do mocy 38 ; w przypadku pracy kotłów ze zbiorczym systemem odprowadzenia spalin z kilku kondygnacji do mocy 28. Klapa doprowadzenia powietrza do tłumika dźwięków na ssaniu do kaskady kotłów WGB w przypadku ich pracy z kaskadowym systemem odprowadzenia spalin innego producenta. Pompa o dużej efektywności sterowana sygnałem PWM do kotłów WGB , dł. montażowa 180mm + możliwe do zastosowania/wyposażenie dodatkowe nie stosowane ZLKB 41, AKK80B 98, HEP P 627,00 + 8

12 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Podgrzewacze c.w.u. Typ Opis Nr zamów. Kod artykułu WGB 15/20 E WGB 28/38 E BS 120 C Podgrzewacz c.w.u 120 l z wężownicą do ustawienia pod kotłem wiszącym BS120C 690, BS 160 C Podgrzewacz c.w.u 160 l z wężownicą do ustawienia pod kotłem wiszącym BS160C 770, BS 200 C Podgrzewacz c.w.u 200 l z wężownicą do ustawienia obok kotła wiszącego BS200C 835, EAS 120 C Podgrzewacz c.w.u. 120 l z wężownicą z przyłączami na ścianie bocznej EAS120C 690, EAS 150 C Podgrzewacz c.w.u. 150 l z wężownicą z przyłączami na ścianie bocznej EAS150C 745, EAS 200 C Podgrzewacz c.w.u. 200 l z wężownicą z przyłączami na ścianie bocznej EAS200C 835, EAS 300 C Podgrzewacz c.w.u. 300 l z wężownicą z przyłączami na ścianie bocznej EAS300C 1205, EAS 400 C Podgrzewacz c.w.u. 400 l z wężownicą z przyłączami na ścianie bocznej EAS400C 1625, EAS 500 C Podgrzewacz c.w.u. 500 l z wężownicą z przyłączami na ścianie bocznej EAS500C 1870, SSB 300 B Biwalentny podgrzewacz solarny c.w.u. 300l SSB300B 920, SSB 400 B Biwalentny podgrzewacz solarny c.w.u. 400l SSB400B 1120, SSB 500 B Biwalentny podgrzewacz solarny c.w.u. 500l SSB500B 1240, możliwe do zastosowania/wyposażenie dodatkowe nie stosowane WGB E 1 Układy kaskadowe (hydrauliczne) do WGB W kotłach gazowych kondensacyjnych serii E funkcja kaskady jest już zawarta w regulatorze ISR-Plus dlatego dodatkowy regulator ISR BCA C nie jest już potrzebny. Pompy dosyłowe do kotłów WGB są wyposażeniem dodatkowym. W przypadku zabudowy pompy wewnątrz kotła wymagana długość montażowa pompy 180 mm a przyłącze 1 1/2. Stosowanymi pompami w kotłach WGB są wysokowydajne pompy z modulowaną regulacją prędkości obrotowej różnicą cisnień np. Grudfos Alpha , porównywalne firmy Wilo lub modulowane sygnałem 0-10V np. Grundfos Magna 25-40/60/100, porównywalne pompy firmy Wilo (dla tych pomp wymagany jest konwerter sygnału z PWM na 0-10 V typ KPM o nr kat ). Pompy są dobierane w zależności od rodzaju systemu grzewczego. Więcej danych w Informacjach Technicznych Eco Therm Plus WGB Układy kaskadowe są ofertowane na zapytanie i nie podlegają standardowemu rabatowaniu. 9

13 EcoTherm Plus WGB 2,9 110 Neutralizatory kondensatu i zestawy przezbrojeniowe Neutralizator kondensatu kotłów WGB Typ Opis Nr zamówieniowy Kod artykułu NEOP 70 Neutralizator bez pompy do NEOP70 w kpl. z granulatem, przyłącze DN ,00 NEOP 300 Neutralizator bez pompy do NEOP300 w kpl. z granulatem, przyłącze DN ,00 NFKWN Wkład zapasowy do neutralizatora, 5 kg granulatu NFKWN 95,70 Zestawy przezbrojeniowe na gaz płynny Typ Opis Nr zamówieniowy Kod artykułu UBS-F 15B Zestaw przezbrojeniowy na gaz płynny do WGB 15 E ZP1415EPROP 128,00 UBS-F 20B Zestaw przezbrojeniowy na gaz płynny do WGB 20 E ZP2027EPROP 128,00 UBS-F 28B Zestaw przezbrojeniowy na gaz płynny do WGB 28 E ZP2840EPROP 165,00 UBS-F 38B Zestaw przezbrojeniowy na gaz płynny do WGB 38 E ZP2840EPROP 165,00 UBS-F 50B Zestaw przezbrojeniowy na gaz płynny do WGB 50 E ZP50EPROP 224,00 UBS-F 70B Zestaw przezbrojeniowy na gaz płynny do WGB 70 E ZP70110EPROP 302,00 UBS-F 90B Zestaw przezbrojeniowy na gaz płynny do WGB 90 E ZP70110EPROP 302,00 UBS-F 110B Zestaw przezbrojeniowy na gaz płynny do WGB 110 E ZP70110EPROP 302,00 Zestawy przezbrojeniowe na gaz ziemny Lw (GZ41.5) Typ Opis Nr zamówieniowy Kod artykułu UBS-4 15B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 15 E ZP15EG4 15,70 UBS-4 20B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 20 E ZP1420EG4 15,70 UBS-4 28B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 28 E ZP28EG4 15,70 UBS-4 38B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 38 E ZP38EG4 15,70 UBS-4 50B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 50 E ZPWGB50CGZ50N 15,70 UBS-4 70B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 70 E ZP70EG4 20,70 UBS-4 90B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 90 E ZP90EG4 15,70 UBS-4 110B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WGB 110 E ZP110EG4 20,70 Zestawy przezbrojeniowe na gaz ziemny Ls (GZ35)* Typ Opis Nr zamówieniowy Kod artykułu UBS-3 15B Zestaw przezbrojeniowy na gaz ziemny Ls (GZ35) do WGB 15 E ZP15EG3WHPR 15,70 UBS-3 20B Zestaw przezbrojeniowy na gaz ziemny Ls (GZ35) do WGB 20 E ZP1424EG3G4 15,70 UBS-3 28B Zestaw przezbrojeniowy na gaz ziemny Ls (GZ35) do WGB 28 E ZP2228EG3G4 15,70 * na gaz Ls (GZ35) i ciśnienie przyłącza 13 mbar mogą pracować kotły WGB E tylko do mocy 28. Możliwość zastosowania większego kotła przy wyższym ciśnieniu gazu należy ustalić z Działem Techniki Grzewczej firmy BIMs PLUS. 10

14 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Przykłady zastosowania 1: Przykład zastosowania 1.4 wg schematu hydraulicznego EcoTherm Plus WGB (15/20/28/38 ) z jednym obiegiem c.o. bez mieszacza (Regulowany pogodowo i czasowo 1 obieg c.o. oraz przygotowanie c.w.u.) Typ Nr zamów. Kod artykułu WGB 15 E WGB15EG5 2075,00 WGB 20 E WGB20EG5 2120,00 WGB 28 E WGB28EG5 2450,00 WGB 38 E WGB38EG5 2760,00 ADH 1/ BRADHZ1 152,00 152,00 ADH BRADH2 218,00 218,00 LS-BS E LSBSE 338,00 338,00 LS-U2 E LSU2E 318,00 318,00 BS 120 C BS120C 690,00 690,00 BS 160 C BS160C 770,00 BS 200 C BS200C 835,00 ISR RGT B (opcja) RGTB 205,00 205,00 205,00 205,00 1 Do eksploatacji na gaz płynny, gaz Lw (GZ41.5) i gaz Ls (GZ35)* dostępne są zestawy przezbrojeniowe. 2: Przykład zastosowania 1.5 wg schematu hydraulicznego EcoTherm Plus WGB (15/20/28/38 ) z jednym obiegiem c.o. bez mieszacza i jednym z mieszaczem (Regulowane pogodowo i czasowo dwa obiegi c.o. oraz przygotowanie c.w.u.) Typ Nr zamów. Kod artykułu WGB 15 E WGB15EG5 2075,00 WGB 20 E WGB20EG5 2120,00 WGB 28 E WGB28EG5 2450,00 WGB 38 E WGB38EG5 2760,00 ADH 1/ BRADHZ1 152,00 152,00 ADH BRADH2 218,00 218,00 LS-BS E LSBSE 338,00 338,00 LS-U2 E LSU2E 318,00 318,00 BS 120 C BS120C 690,00 690,00 BS 160 C BS160C 770,00 BS 200 C BS200C 835,00 MAR 2.15/ MARWGB15 48,90 48,90 MAR 2.28/ MARWGB28 48,90 48,90 EWM B EWMB 265,00 265,00 265,00 265,00 PSMG Pro PSMGPRO 695,00 695,00 695,00 695,00 ISR RGT B (opcja) RGTB 205,00 205,00 205,00 205,00 ISR RGB B (opcja) RGBB 129,00 129,00 129,00 129,00 Do eksploatacji na gaz płynny, gaz Lw (GZ41,5) i gaz Ls (GZ35)* dostępne są zestawy przezbrojeniowe. Wskazówka: Jeżeli w przykładzie 2 obydwa układy mają pracować niezależnie od siebie to każdy z nich musi być wyposażony w regulator pokojowy ISR RGT B, przy czym przynajmniej jeden z regulatorów musi być za pomocą 3-żyłowego przewodu podłączony do kotła. * W przypadku gazu Ls (GZ 35) dla kotła WGB 38 możliwość przezbrojenia należy ustalić z Działem Techniki Grzewczej BIMs Plus. 11

15 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Przykłady zastosowania 3: Przykład zastosowania 1.6 wg schematu hydraulicznego EcoTherm Plus WGB (15/20/28/38 ) z jednym obiegiem c.o. bez mieszacza i dwoma z mieszaczami. (Regulowane pogodowo i czasowo trzy obiegi c.o. oraz przygotowanie c.w.u.) Typ Nr zamów. Kod artykułu WGB 15 E WGB15EG5 2075,00 WGB 20 E WGB20EG5 2120,00 WGB 28 E WGB28EG5 2450,00 WGB 38 E WGB38EG5 2760,00 ADH 1/ BRADHZ1 152,00 152,00 ADH BRADH2 218,00 218,00 LS-BS E LSBSE 338,00 338,00 LS-U2 E LSU2E 318,00 318,00 BS 120 C BS120C 690,00 690,00 BS 160 C BS160C 770,00 BS 200 C BS200C 835,00 MAR 2.15/ MARWGB15 48,90 48,90 MAR 2.28/ MARWGB28 48,90 48,90 EWM B EWMB 265,00 265,00 EWM B EWMB 265,00 265,00 PSMG Pro PSMGPRO 695,00 695,00 695,00 695,00 PSMG Pro PSMGPRO 695,00 695,00 695,00 695,00 ISR RGT B (opcja) RGTB 205,00 205,00 205,00 205,00 ISR RGB B (opcja) RGBB 129,00 129,00 129,00 129,00 Do eksploatacji na gaz płynny, gaz Lw (GZ41,5) i gaz Ls (GZ35)* dostępne są zestawy przezbrojeniowe. 4: Przykład zastosowania 1.7 wg schematu hydraulicznego EcoTherm Plus WGB (28/38 ) z jednym obiegiem c.o. bez mieszacza i trzema z mieszaczami (Regulowane pogodowo i czasowo 4 obiegi c.o. oraz przygotowanie c.w.u.) Typ Nr zamów. Kod artykułu WGB 28 E WGB28EG5 2450,00 WGB 38 E WGB38EG5 2760,00 ADH BRADH2 218,00 218,00 LS-U2 E LSU2E 318,00 318,00 BS 200 C BS200C 835,00 835,00 MAR 2.28/ MARWGB28 48,90 48,90 BM BM 124,00 124,00 EWM B EWMB 265,00 265,00 ISR ZR 2 B ISRZR2B 600,00 600,00 PSMG Pro PSMGPRO 695,00 695,00 PSMG Pro PSMGPRO 695,00 695,00 PSMG Pro PSMGPRO 695,00 695,00 ISR RGT B (opcja) RGTB 205,00 205,00 ISR RGB B (opcja) RGBB 129,00 129,00 Do eksploatacji na gaz płynny, gaz Lw (GZ41,5) i gaz Ls (GZ35)* dostępne są zestawy przezbrojeniowe. *W przypadku gazu Ls (GZ 35) dla kotła WGB 38 możliwość przezbrojenia należy ustalić z Działem Techniki Grzewczej BIMs Plus. 12

16 KP Hydraulische Weiche, Zubehör bauseits optional Cennik 2015/1 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Przykłady zastosowania 1 5: Przykład zastosowania 1.8 wg schematu hydraulicznego EcoTherm Plus WGB (50/70/90/110 ) z jednym obiegiem z mieszaczem i sprzęgłem hydraulicznym (Regulowane pogodowo i czasowo 1 obieg c.o. oraz przygotowania c.w.u.) Typ Nr zamów. Kod artykułu WGB 50 E WGB50EG5 3170,00 WGB 70 E WGB70EG5 4060,00 WGB 90 E WGB90EG5 4890,00 WGB 110 E WGB110EG5 5780,00 ADH 25/ ADH ,00 355,00 355,00 355,00 HEP PWM HEP P 627,00 627,00 627,00 627,00 EAS 300 C EAS300C 1205, , , ,00 WWF WWF 66,20 66,20 66,20 66,20 EWM B EWMB 265,00 265,00 265,00 265,00 UF6 C UF6C 50,90 50,90 50,90 50,90 UAF6 C (opcja) UAF6C 54,00 54,00 54,00 54,00 ISR RGT B (opcja) RGTB 205,00 205,00 205,00 205,00 ISR RGB B (opcja) RGBB 129,00 129,00 129,00 129,00 T ATF EcoTherm Plus WGB E EWM B VFK T FB HK 1 HVF T T T HP TLP M HM TWF T Trinkwasserspeicher TWW TWZ TWK Kaltwasseranschluß nach DIN TZP (optional) Do eksploatacji na gaz płynny i gaz Lw (GZ41.5) dostępne są zestawy przezbrojeniowe Pompa obiegowa c.o. produkt dostępny w handlu dobór odpowiednio do instalacji Mieszacz obiegu c.o. produkt dostępny w handlu dobór odpowiednio do instalacji Sprzegło hydrauliczne produkt dostępny w handlu dobór odpowiednio do instalacji Rozdzielacz hydrauliczny produkt dostępny w handlu dobór odpowiednio do instalacji Regulacja kolejnych obiegów c.o. przez kolejne regulatory ISR ZR 1 B/2 B wymaga zastosowania modułu Bus BM (669238). Wskazówka: Pompę HEP PWM (nr kat ) można do kotłów WGB zastosować jako dosyłowa lub obiegowa. W powyższym schemacie została zastosowana jako dosyłowa. Konfiguracja i wybór zastosowania następuje przez regulator kotła ISR-Plus LMS. W przypadku wykorzystania tej pompy do obiegu grzewczego należy dobrać i zastosować pompę dosyłową. Wymagana długość montażowa pompy 180 mm a przyłącze 1 1/2. Zalecanymi do zastosowania pompami w kotłach WGB są modulowane sygnałem 0-10V np. Grundfos Magna 25-40/60/100, porównywalne pompy firmy Wilo (dla tych pomp wymagany jest konwerter sygnału z PWM na 0-10 V typ KPM o nr kat ). Pompy są dobierane w zależności od rodzaju systemu grzewczego. Więcej danych w Informacjach Technicznych Eco Therm Plus WGB

17 EcoTherm Plus WGB 2,9 110 EcoTherm Plus WGB E Przykłady zastosowania 6: Przykład zastosowania 1.9 wg schematu hydraulicznego Kaskada 2 szt. kotłów EcoTherm Plus WGB (50/70/90/110 ) z dwoma obiegami c.o. z mieszaczami (Regulowane pogodowo i czasowo 2 obiegi c.o.) Typ Nr zamów. Kod artykułu WGB 50 E WGB50EG5 3170,00 WGB 70 E WGB70EG5 4060,00 WGB 90 E WGB90EG5 4890,00 WGB 110 E WGB110EG5 5780,00 ADH 25/ ADH ,00 355,00 355,00 355,00 ADH 25/ ADH ,00 355,00 355,00 355,00 BM BM 124,00 124,00 124,00 124,00 BM BM 124,00 124,00 124,00 124,00 HEP PWM HEP P 627,00 627,00 627,00 627,00 HEP PWM HEP P 627,00 627,00 627,00 627,00 EWM B EWMB 265,00 265,00 265,00 265,00 EWM B EWMB 265,00 265,00 265,00 265,00 UF6 C UF6C 50,90 50,90 50,90 50,90 UF6 C UF6C 50,90 50,90 50,90 50,90 UAF6 C (opcja) UAF6C 54,00 54,00 54,00 54,00 UAF6 C (opcja) UAF6C 54,00 54,00 54,00 54,00 ISR RGT B (opcja) RGTB 205,00 205,00 205,00 205,00 ISR RGB B (opcja) RGBB 129,00 129,00 129,00 129,00 Do eksploatacji na gaz płynny i gaz Lw (GZ41.5) dostępne są zestawy przezbrojeniowe Pompa obiegowa c.o. produkt dostępny w handlu dobór odpowiednio do instalacji Mieszacz obiegu c.o. produkt dostępny w handlu dobór odpowiednio do instalacji Sprzegło hydrauliczne produkt dostępny w handlu dobór odpowiednio do instalacji Rozdzielacz hydrauliczny produkt dostępny w handlu dobór odpowiednio do instalacji Regulacja kolejnych obiegów c.o. przez kolejne regulatory ISR ZR 1 B/2 B wymaga zastosowania modułu Bus BM (669238). Wskazówka: Pompę HEP PWM (nr kat ) można do kotłów WGB zastosować jako dosyłowa lub obiegowa. W powyższym schemacie została zastosowana jako dosyłowa. Konfiguracja i wybór zastosowania następuje przez regulator kotła ISR-Plus LMS. W przypadku wykorzystania tej pompy do obiegu grzewczego należy dobrać i zastosować pompę dosyłową. Wymagana długość montażowa pompy 180 mm a przyłącze 1 1/2. Stosowanymi pompami w kotłach WGB są modulowane sygnałem 0-10V np. Grundfos Magna 25-40/60/100, porównywalne pompy firmy Wilo (dla tych pomp wymagany jest konwerter sygnału z PWM na 0-10 V typ KPM o nr kat ). Pompy są dobierane w zależności od rodzaju systemu grzewczego. Więcej danych w Informacjach Technicznych Eco Therm Plus WGB

18 EcoTherm Plus WGB 2,9 110 Wskazówki do systemów kominowych i wyposażenia kominowego KAS 60 System odprowadzenia spalin KAS 60 dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny w szachcie DN 60 EcoTherm Plus WGB 15/20 EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22 EcoCondens BBS 15/20 EcoCondens Kompakt BBK 22 EcoSolar BSK 15/ KAS 80 System odprowadzenia spalin KAS 80 dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny w szachcie DN 80 lub koncentryczny w szachcie DN 80/125 EcoTherm Plus WGB 15/20/28/38 EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22/28 EcoCondens BBS 15/20/28 EcoCondens Kompakt BBK 22 EcoSolar BSK 15/ KAS 80 FLEX C System odprowadzenia spalin KAS 80 FLEX C dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny elastyczny w szachcie DN 80 MFB Koncentryczny system odprowadzenia spalin DN 80/125, w szachcie i do montażu na ścianie zewnętrznej EcoTherm Plus WGB 15/20/28/38 EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22/28 EcoCondens BBS 15/20/28 EcoCondens Kompakt BBK 22 EcoSolar BSK 15/20 System odprowadzenia spalin z kilku urządzeń (wpólnym przewodem spalinowym z kilku pięter) dla EcoTherm Plus WGB 15/20/28 EcoTherm Kompakt WBK 20 oraz WBS 14/22 i WBC 22 EcoCondens BBS 15/20/28 EcoCondens Kompakt BBK 22 EcoSolar BSK 15/ patrz rozdział od strony KAS 110 System odprowadzenia spalin KAS 110 dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin EcoTherm Plus WGB 50/70 EcoTherm Plus WGB 90/ Kaskadowe systemy odprowadzenia spalin oferowane są na zapytanie i nie podlegają standardowemu rabatowaniu. Zapytania należy kierować do Działu Techniki Grzewczej BIMs PLUS. 15

19 16

20 Wiszący, gazowy kocioł kondensacyjny EcoTherm Kompakt E 2 WBS WBS WBC WBK 3,5 14 4,9 22 4,9 22/24 4,5 20 Typ Zakres mocy Strona EcoTherm Kompakt E WBS WBS 3,5 14 4, WBC WBK 4,9 22/24 4, Wyposażenie regulacyjne 22 Wyposażenie hydrauliczne 22 Podgrzewacze c.w.u. 23 Neutralizacja kondensatu i zestawy przezbrojeniowe 23 Przykłady zastosowania 23 Wskazówki do systemów kominowych i wyposażenia kominowego 25 17

21 EcoTherm Kompakt 3,5 22/24 EcoTherm Kompakt WBS, WBC i WBK E Gazowy kocioł kondensacyjny wg DIN EN 483 i DIN EN 677 Ważne: w przypadku podłączenia kotła do układu ogrzewania podłogowego wykonanego z elementów z tworzywa sztucznego nie zapewniającego szczelności tlenowej zgodnie z DIN 4726, konieczne jest zastosowanie wymiennika ciepła rozdzielającego kocioł od reszty instalacji. Zakres dostawy: Gazowy, wiszący kocioł kondensacyjny do pracy z płynnie obniżaną temperaturą kotła. Palnik modulacyjny z dmuchawą, o pełnym, wstępnym zmieszaniu wykonany ze stali szlachetnej. Ustawiony do spalania gazu ziemnego E (GZ50), z możliwością przystosowania do spalania gazu Lw (GZ41.5) i Ls (GZ35). Dostępny jest także zestaw przezbrojeniowy do pracy na gaz płynny. Przeponowe naczynie wzbiorcze na c.o. 12l. Zamknięta komora spalania do pracy niezależnej lub zależnej od powietrza w pomieszczeniu. Wymiennik ciepła aluminiowo-krzemowy o dużej powierzchni grzewczej. Zintegrowany system regulacji z możliwością rozbudowy (ISR-Plus LMS 14) do pogodowego sterowania pracą kotła i obiegów grzewczych oraz diagnozowania układu. Panel obsługowy w języku polskim z dużym, podświetlanym wyświetlaczem (LCD). Cztery tygodniowe programy pracy do dwóch c.o., przygotowania c.w.u. i pompy cyrkulacyjnej. Czujnik temperatury zewnętrznej. Układ kontrolny palnika z automatem palnikowym, czujnikiem jonizacji i zintegrowanym zapłonem elektrycznym Układ regulacji obiegu kotłowego z regulatorem temperatury kotła, ogranicznikiem temperatury bezpieczeństwa, wyłącznikiem sieciowym. Regulacja pogodowa, opcjonalnie regulacja wg temp. pomieszczenia i zdalna obsługa w przypadku podłączenia modułu zdalnej obsługi. Pompa obiegowa z regulacją obrotów, zawór bezpieczeństwa, termometr cyfrowy, manometr, czujnik braku wody i odpowietrznik automatyczny. Obudowa stalowa, lakierowana proszkowo, biała, Tylko WBC 22/24 E: Gazowy kocioł kondensacyjny 2-funkcyjny ze zintegrowanym podgrzewaniem c.w.u. opartym na zasadzie przepływu przez płytowy wymiennik ciepła ze stali nierdzewnej. Tylko WBK 20 E: Gazowy kocioł kondensacyjny 2-funkcyjny ze zintegrowanym podgrzewaczem o pojemności 60L ze stali szlachetnej. Dostawa: kompletny kocioł zapakowany w kartonie Wyposażenie EcoTherm Plus Model WBS 14 E WBS 22 E WBC 22/24 E WBK 20 E Palnik modulowany z pełnym zmieszaniem wstępnym Pogodowy system regulacji z czujnikiem temp. zewnętrznej Termometr cyfrowy Manometr analogowy Przeponowe naczynie wzbiorcze do c.o. 12l Zawór bezpieczeństwa Układ priorytetowego załączania podgrzewania c.w.u. z zaworem przełączającym 3-drogowym + + Zintegrowany system podgrzewania c.w.u. oparty na zasadzie przepływu przez płytowy wymiennik ciepła Zintegrowany podgrzewacz c.w.u. 60 l ze stali szlachetnej w zakresie dostawy + możliwość zastosowania/wyp. dodatkowe nie stosowane Dane techniczne EcoTherm Plus Model WBS 14 E WBS 22 E WBC 22/24 E WBK 20 E Europejski numer identyfikacji wyrobu CE CE-0085BL0514 Nominalne obciążenie cieplne c.o. 3,5 14 4,9 22 4,9 22/24 4,5 20 Sprawność znormalizowana η N przy 40/30 C % 108,8 108,4 108,4 108,7 Znormalizowany współczynnik emisji, CO mg/h < 5 < 10 < 10 < 10 Znormalizowany współczynnik emisji, NO x mg/h < 15 < 20 < 20 < 20 Cena 1630, , , ,00 Nastawiony na gaz ziemny E (GZ 50) Nr zamówieniowy Kod artykułu WBS14EG5 WBS22EG5 WBC22EG5 WBK20EG5 18

22 EcoTherm Kompakt 3,5 22/24 EcoTherm Kompakt WBS, WBC i WBK E Wymiary i przyłącza EcoTherm Kompakt WBS SV 130 SR KA Gas TWW HV TKW HR SiV WBS 14/22 AEH 1/2 + 3/ BS 120: 810 BS 160: 1010 BS 120: 1881 BS 160: 2081 BS 120: 1855 BS 160: 2055 Model WBS 14 E WBS 22 E Szerokość mm Wysokość mm Głębokość mm Masa kg Spaliny/Powietrze mm Ø 80/125 80/125 Przyłącze kondensatu mm Ø Gaz cal ½, płaskouszczelniane ½, płaskouszczelniane HV/HR obieg grzewczy 1 cal ¾, płaskouszczelniane ¾, płaskouszczelniane SV/SR cal ¾, płaskouszczelniane ¾, płaskouszczelniane Zawór bezpieczeństwa (SIV) cal G ¾ G ¾ 19

23 EcoTherm Kompakt 3,5 22/24 EcoTherm Kompakt WBS, WBC i WBK E Wymiary i przyłącza EcoTherm Kompakt WBC T Gaz T R 3/4 R 1/ R 3/4 96, Model WBC 22/24 E Szerokość mm 480 Wysokość mm 852 Głębokość mm 365 Masa kg 53 Spaliny/Powietrze mm Ø 80/125 Przyłącze kondensatu mm Ø 25 Gaz cal ½, płaskouszczelniane HV/HR obieg grzewczy 1 cal ¾, płaskouszczelniane TWW/TKW cal 15-mm zacisk Zawór bezpieczeństwa (SIV) cal G ¾ 20

24 EcoTherm Kompakt 3,5 22/24 EcoTherm Kompakt WBS, WBC i WBK E Wymiary i przyłącza EcoTherm Kompakt WBK 2 TWW TWZ TWK Gaz Model WBK 20 E Szerokość mm 600 Wysokość mm 950 Głębokość mm 490 Masa kg 85 Spaliny/Powietrze mm Ø 80/125 Przyłącze kondensatu mm Ø 25 Gaz cal ½, płaskouszczelniane HV/HR obieg grzewczy 1 cal ¾, płaskouszczelniane 2. HR cal ¾, płaskouszczelniane TWW/TKW cal Ø 15-mm zacisk TWZ cal R½, zacisk Zawór bezpieczeństwa (SIV) cal G ¾ 21

25 EcoTherm Kompakt 3,5 22/24 EcoTherm Kompakt WBS, WBC i WBK E Wyposażenie regulacyjne Typ Opis Nr zamów. Kod artykułu ISR RGT B Regulator pokojowy Top Wielofunkcyjny przewodowy regulator pokojowy do zdalnej regulacji wszystkich funkcji RGTB 205,00 kotła i do dwóch obiegów grzewczych. ISR RGTF B Regulator pokojowy Top radiowy Wielofunkcyjny bezprzewodowy regulator pokojowy do zdalnej regulacji wszystkich RGTFB 271,00 funkcji kotła i do dwóch obiegów grzewczych ISR RGB B Regulator pokojowy Basic Przewodowy regulator pokojowy do zdalnej regulacji kotła, z przyciskiem obecności RGBB 129,00 i włącznikiem trybu pracy. EWM B Moduł rozszerzajacy do ISR-Plus do dowolnej konfiguracji np. jako: regulator obiegu c.o. z mieszaczem EWMB 265,00 Zawiera 1 czujnik przylgowy BSM D Moduł sygnalizacji stanów pracy i zakłóceń płytka do zabudowy w kotle do przekazywania maks. 3 informacji na temat stanów pracy BSMD 118,00 i zakłóceń. WWF Czujnik c.w.u. do zastosowania w układzie priorytetowego załączania podgrzewania c.w.u przez regulator kotła w połączeniu z systemowymi podgrzewaczami c.w.u firmy Brötje lub odrębnie wykonanymi WWF 66,20 systemami podgrzewania. Zawiera czujnik z 6 m przewodem, przewód 2,6 m z wtyczką do podłączenia pompy. UF6 C Uniwersalny czujnik zanurzeniowy do zastosowania jako uniwersalny zanurzeniowy czujnik temperatury z 6 m przewodem UF6C 50,90 UAF6 C Uniwersalny czujnik przylgowy do zastosowania jako uniwersalny przylgowy czujnik temperatury z 6 m przewodem UAF6C 54,00 KF ISR Czujnik kolektora o średnicy 6 mm z 2 m przewodem w szarej izolacji silikonowej KFISR 28,50 Do zastosowania jako czujnik kolektora w połączeniu z automatyką ISR-Plus. ISR FE Odbiornik radiowy wymagany do ISR RGTF B i FSA FE 106,00 ISR FSA Radiowy nadajnik do czujnika temperatury zewnętrznej do bezprzewodowej transmisji sygnału temperatury zewnętrznej FSA 124,00 ISR FRP Wzmacniacz sygnałów radiowych do zwiększania zasięgu sygnału w przypadku niekorzystnych warunków transmisji FRP 214,00 Wyposażenie hydrauliczne Typ Opis Nr zamów. Kod artykułu ADH 1/2 Zestaw zaworów odcinających prostych do WGB , 1/2 zawór gazowy, 3/4 zawór c.o. VL/RL (zasilanie/powrót) BRADHZ1 152,00 ADH 3/4 Zestaw zaworów odcinających prostych do WGB , 3/4 zawór gazowy, 3/4 zawór c.o. VL/RL (zasilanie/powrót) ADH20 166,00 AEH 1/2 Zestaw zaworów odcinających kątowych do WGB , 1/2 zawór gazowy, 3/4 zawór c.o. VL/RL (zasilanie/powrót) AEH15 171,00 AEH 3/4 Zestaw zaworów odcinających kątowych do WGB , 3/4 zawór gazowy, 3/4 zawór c.o. VL/RL (zasilanie/powrót) AEH20 185,00 SMR-SC Rama szybkiego montażu do kotłów WBS/WBC + WGB SMRSC 54,00 VS SMR C Zestaw śrubunków do ramy szybkiego montażu SMR-SC w przypadku zastosowania kotła WBC VSSMRC 25,50 ASWD Zestaw zaworów odcinających prostych do instalacji c.w.u. do WBC BRASWD 32,60 ASWE Zestaw zaworów odcinających kątowych do instalacji c.w.u. do WBC BRASWE 34,70 VSB D Zestaw ładowania podgrzewacza c.w.u. BS 120/160 C do WBS VSBD 232,00 UVS D Uniwersalny zestaw ładowania podgrzewacza do WBS UVSD 200,00 UBSV Zawór przelewowy UBSV 113,00 ANK Złączka adaptacyjna do przedłuż. węża spustowego kondensatu w kotłach kondensacyjnych BRÖTJE. Przejście z DN 25 na 3/4 z płaską uszczelką ANKSB 4,10 Klapa doprowadzenia powietrza do tłumika dźwięków na ssaniu do kaskadowych układów ZLK B odprowadzenia spalin z kaskady kotłów do mocy 38 ; w przypadku pracy kotłów ZLKB 41,80 ze zbiorczym systemem odprowadzenia spalin z kilku kondygnacji do mocy 28. MARK20 Zestaw orurowania MAR K 20 do drugiego obiegu c.o. z mieszaczem do WBK MARK20 70,20 22

26 EcoTherm Kompakt 3,5 22/24 EcoTherm Kompakt WBS, WBC i WBK E Podgrzewacze c.w.u. Typ Opis Nr zamów. Kod artykułu BS 120 C BS 160 C Podgrzewacz c.w.u 120 l z wężownicą do ustawienia pod kotłem wiszącym Podgrzewacz c.w.u 160 l z wężownicą do ustawienia pod kotłem wiszącym BS120C 690, BS160C 770,00 2 Neutalizacja kondensatu Typ Opis Nr zamów. Nr artykułu NEOP 70 Neutralizator kondensatu do 70, w kpl. z granulatem, przyłącze DN NEOP70 244,00 NFKWN Wkład zapasowy do neutralizatora, 5 kg granulatu NFKWN 95,70 Zestawy przezbrojeniowe Typ Opis Nr zamów. Nr artykułu UBS-F 14B Zestaw przezbrojeniowy na propan do WBS 14 E ZP1415EPROP 128,00 UBS-F 22B Zestaw przezbrojeniowy na propan do WBS 22 E, WBC 22/24 E, WBK 20 E ZP2027EPROP 128,00 UBS-4 14B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WBS 14 E ZP1420EG4 15,70 UBS-4 22B Zestaw przezbrojeniowy na gaz ziemny Lw (GZ41.5) do WBS 22 E, WBC 22/24 E, WBK 20 E ZP1424EG3G4 15,70 UBS-3 14B Zestaw przezbrojeniowy na gaz ziemny Ls (GZ35) do WBS 14 E ZP1424EG3G4 15,70 UBS-3 22B Zestaw przezbrojeniowy na gaz ziemny Ls (GZ35) do WBS 22 E, WBC 22/24 E, WBK 20 E ZP2228EG3G4 15,70 Przykłady zastosowania 1: Przykład zastosowania 2.1 wg schematu hydraulicznego EcoTherm Kompakt WBS (14/22) z jednym obiegiem c.o. bez mieszacza (Regulowany pogodowo i czasowo 1 obieg c.o.) Typ Nr zamów. Nr artykułu WBS 14 E WBS14EG5 1630,00 WBS 22 E WBS22EG5 1685,00 ADH 1/ BRADHZ1 152,00 152,00 ISR RGT B (opcja) RGTB 205,00 205,00 2: Przykład zastosowania 2.2 wg schematu hydraulicznego EcoTherm Kompakt WBS (14/22) z jednym obiegiem c.o. bez mieszacza. (Regulowany pogodowo i czasowo 1 obieg c.o. oraz przygotowanie c.w.u. przez podgrzewacz BS 120 C) Typ Nr zamów. Nr artykułu WBS 14 E WBS14EG5 1630,00 WBS 22 E WBS22EG5 1685,00 ADH 1/ BRADHZ1 152,00 152,00 VSB D VSBD 232,00 232,00 BS 120 C BS120C 690,00 690,00 ISR RGT B (opcja) RGTB 205,00 205,00 23

27 Przykłady zastosowania 3: Przykład zastosowania 2.3 wg schematu hydraulicznego EcoTherm Kompakt WBS (14/22) z jednym obiegiem c.o. bez mieszacza i jednym z mieszaczem. (Regulowane pogodowo i czasowo dwa obiegi c.o. oraz przygotowanie c.w.u. przez pogrzewacz BS 120 C) Typ Nr zamów. Nr artykułu WBS 14 E WBS14EG5 1630,00 WBS 22 E WBS22EG5 1685,00 ADH 1/ BRADHZ1 152,00 152,00 VSB D VSBD 232,00 232,00 BS 120 C BS120C 690,00 690,00 EWM B EWMB 265,00 265,00 ISR RGT B (opcja) RGTB 205,00 205,00 4: Przykład zastosowania 2.4 wg schematu hydraulicznego EcoTherm Kompakt WBC z jednym obiegiem c.o. bez mieszacza (Regulowany pogodowo i czasowo 1 obieg c.o. oraz przepływowe przygotowanie c.w.u.) Typ Nr zamów. Nr artykułu WBC 22/24 E WBC22EG5 1785,00 ADH 1/ BRADHZ1 152,00 ASWD BRASWD 32,60 ISR RGT B (opcja) RGTB 205,00 5: Przykład zastosowania 2.5 EcoTherm Kompakt WBK z jednym obiegiem c.o. bez mieszacza (Regulowany pogodowo i czasowo 1 obieg c.o. oraz przygotowanie c.w.u. poprzez wbudowany podgrzewacz 60 l) Typ Nr zamów. Nr artykułu WBK 20 E WBK20EG5 2875,00 ADH 1/ BRADHZ1 152,00 ASWD BRASWD 32,60 ISR RGT B (opcja) RGTB 205,00 Do eksploatacji na gaz płynny, gaz Lw (GZ41,5) i gaz Ls (GZ35) dostępne są zestawy przezbrojeniowe. 24

28 EcoTherm Kompakt 3,5 22/24 / EcoTherm Kompakt WBS, WBC i WBK E Wskazówki do systemów kominowych i wyposażenia kominowego KAS 60 System odprowadzenia spalin KAS 60 dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny w szachcie DN 60 EcoTherm Plus WGB 15/20 EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22 EcoCondens BBS 15/20 EcoCondens Kompakt BBK 22 EcoSolar BSK 15/ KAS 80 System odprowadzenia spalin KAS 80 dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny w szachcie DN 80 lub koncentryczny w szachcie DN 80/125 EcoTherm Plus WGB 15/20/28/38 EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22/28 EcoCondens BBS 15/20/28 EcoCondens Kompakt BBK 22 EcoSolar BSK 15/ KAS 80 FLEX C System odprowadzenia spalin KAS 80 FLEX C dla patrz rozdział od strony Koncentryczny system odprowadzenia spalin DN 80/125, jednościeny elastyczny w szachcie DN 80 MFB Koncentryczny system odprowadzenia spalin DN 80/125, w szachcie i do montażu na ścianie zewnętrznej EcoTherm Plus WGB 15/20/28/38 EcoTherm Kompakt WBK 20, W(H)BS 14/22 i W(H)BC 22/28 EcoCondens BBS 15/20/28 EcoCondens Kompakt BBK 22 EcoSolar BSK 15/20 System odprowadzenia spalin z kilku urzadzeń (wpólnym przewodem spalinowym z kilku pięter) dla EcoTherm Plus WGB 15/20/28 EcoTherm Kompakt WBK 20 oraz WBS 14/22 i WBC 22 EcoCondens BBS 15/20/28 EcoCondens Kompakt BBK 22 EcoSolar BSK 15/ patrz rozdział od strony

29 26

30 Wiszący, gazowy kocioł kondensacyjny IntroCondens WHBS/WHBC 3,5-33,0 2 IntroCondens Typ Zakres mocy Strona WHBS WHBS WHBC WHBC 3,5 14 4,9 22 4,9 22/24 6,9 28/33 Wyposażenie regulacyjne 31 Wyposażenie hydrauliczne 31 Podgrzewacze c.w.u. 32 Neutralizacja kondensatu i zestawy przezbrojeniowe 32 Przykłady zastosowania 33 Wskazówki do systemów kominowych i wyposażenia kominowego

31 IntroCondens WHBS/WHBC Gazowy kocioł kondensacyjny wg EN 483 Zakres dostawy: Gazowy, wiszący kocioł kondensacyjny do pracy z płynnie obniżaną temperaturą kotła. Zamknięta komora spalania do pracy niezależnej lub zależnej od powietrza w pomieszczeniu. Palnik modulacyjny z dmuchawą, o pełnym, wstępnym zmieszaniu wykonany ze stali szlachetnej. Wymiennik ciepła aluminiowo-krzemowy o dużej powierzchni grzewczej. Bezstopniowe dopasowanie mocy w trybie pracy na c.o. i c.w.u. Zawór bezpieczeństwa, cyfrowy termometr, czujnik braku wody. Manometr i odpowietrznik automatyczny Zawór gazowy z modulowaną regulacją ilości gazu, elektroniczny ogranicznik temperatury bezpieczeństwa, regulator temperatury kotła, wyłącznik sieciowy. Regulacja pogodowa kotła z panelem obsługowym Możliwość nastawy temperatury zasilania i temperatury c.w.u. Fabrycznie ustawiony do spalania gazu ziemnego E (GZ50), z możliwością przystosowania do spalania gazu Lw (GZ41.5) i Ls (GZ35). Dostępny jest także zestaw przezbrojeniowy do pracy na gaz płynny. Obudowa stalowa, lakierowana proszkowo, biała, Tylko IntroCondens WHBC Podgrzewanie c.w.u. na zasadzie przepływu przez płytowy wymiennik ciepła ze stali nierdzewnej. Dostawa Zapakowany w kartonie Dane techniczne IntroCondens WHBC/WHBS Model WHBS 14 WHBS 22 WHBC 22/24 WHBC 28/33 Kategoria urządzenia B23, B23p, B33, C13x, C33x, C43x, C53, C63x, C83, C93x B23, B23p, B33, C13x, C33x, C43x, C53, C63x, C83, C93x B23, B23p, B33, C13x, C33x, C43x, C53, C63x, C83, C93x B23, B23p, B33, C13x, C33x, C43x, C53, C63x, C83, C93x Nominalne obciążenie cieplne c.o. 3,5-14,0 4,9-22,0 4,9-22,0 6,9-28 Nominalne obciążenie cieplne c.w.u. 3,5-14,0 4,9-22,0 4,9-24,0 6,9-33,0 Nominalna moc grzewcza przy 80/60 C 3,4-13,6 4,7-21,3 4,9-21,3 6,9-27,1 Nominalna moc grzewcza przy 50/30 C 3,7-14,6 5,2-22,8 5,2-22,8 7,3-28,6 Sprawność znormalizowana 75/60 C % Sprawność znormalizowana 40/30 C % Znormalizowany współczynnik emisji, CO mg/h < 5 < 5 < 5 < 5 Znormalizowany współczynnik emisji NOx mg/h < 15 < 15 < 15 < 15 Nr zamówieniowy Nastawiony na gaz ziemny E (GZ50) Kod artykułu WHBS14G5 WHBS22G5 WHBC22G5 WHBC28G5 Cena 1370, , , ,00 28
