1 ZAKŁAD NADZORU BUDOWLANEGO INBUD WIELUŃ OŚ.STARE SADY 19A Tel.(043) Tel.kom *nadzory budowlane *handel materiałami budowlanymi *obsługa procesów budowlanych * *usługi projektowe *usługi ogólnobudowlane *kosztorysowanie *ocena i badanie stanu technicznego budynków i budowli przewodów kominowych i wentylacyjnych... DOKUMENTACJA PROJEKTOWA INWESTOR ADRES NAZWA ADRES Powiat Wieluński Plac Kazimierza Wielkiego Wieluń Przebudowa II piętra budynku ZOZ na Centrum Aktywizacji Zawodowej w Wieluniu, ul. Sieradzka 56, dz. nr geod 218/57, obręb: 4 BRANśA Instalacje elektryczne STANOWISKO PROJEKTANT PROJEKTANT SPRAWDZAJĄCY IMIĘ I NAZWISKO Nr uprawnień budowlanych branŝa mgr inŝ. Krzysztof Rybczyński Upr. 937/90, izba ŁOD/IE/3664/03 tech elektryk Paweł Rosiak PODPIS Data: kwiecień 2010r.

2 1 Podstawa opracowania Dokumentację opracowano na podstawie: zlecenia Inwestora, inwentaryzacji własnej, obowiązujących PN i przepisów. 2. Przedmiot opracowania Przedmiotem opracowania jest instalacja elektryczna, teleinformatyczna i sygnalizacji włamania w budynku zlokalizowanym w miejscowości Wieluń, ul. Sieradzka 56, dz. nr geod 218/57, obręb: 4. Opracowanie dotyczy części II piętra budynku obejmującego część przeznaczoną na Centrum Aktywizacji Zawodowej oraz Wydział Ewidencji Świadczeń i Informacji. 3. Opis techniczny 3.1 Linie zasilające i tablice rozdzielcze. Zgodnie z technicznymi warunkami przyłączenia wydanymi przez PGE Dystrybucja Łódź Teren Rejon Energetyczny Wieluń, obiekt naleŝy zasilić z projektowanego złącza ZKP linią kablową YKY 5x16. Złącze wraz z układem pomiarowym oraz wlz będą przedmiotem odrębnego opracowania. Kabel wlz wprowadzić do rozdzielni TB na zaciski wyłącznika nadmiarowego S303 C50. Rozdzielnię TB zmontować w obudowie zmontowanej w obudowie XL Wyłącznikiem głównym prądu dla całego budynku jest rozłącznik DPX A zamontowany w złączu ZKP zlokalizowanym w obok głównego wejścia do budynku. Z rozdzielni TB zasilić rozdzielnię TB1 zlokalizowaną w pomieszczeniu serwerowni. Przewód zasilający YDY 5x4 prowadzić pod tynkiem w rurkach elektroinstalacyjnych. Rozdzielnię TB1 zmontować w obudowie RWN 3x12. Rozdzielnie zostały zaprojektowane przy pomocy programu XLPRO Fael Legrand (schematy i wyposaŝenia załączone są do projektu). 3.2 Instalacja zasilania oświetlenia, gniazd wtykowych i teleinformatyczna. Do prowadzenia instalacji elektrycznej i teleinformatycznej naleŝy wzdłuŝ obiektu pod oknami zamontować listwy kablowe dwudzielne KIO 190x50. Sektory listwy wykorzystać do odrębnego prowadzenia instalacji elektrycznej i teleinformatycznej. Pomiędzy korytkami po obu stronach budynku ułoŝyć kanał podpodłogowy UEBK 60-40s. Kanał pozwoli na prowadzenie instalacji w poprzek obiektu i sprowadzenie przewodów do serwerowi. Instalację oświetlenia wykonać przewodem YDY 4x1,5 pod tynkiem. Dodatkową Ŝyłę przewodu wykorzystać do zasilenia na stałe układu inwerter-bateria w oprawach z modułem awaryjnym oznaczonych na schemacie AW. Do wykonania instalacji oświetlenia stosować osprzęt serii EFEKT p/t, natomiast w pomieszczeniach sanitariatów budynku serii DELTA - bryzgoszczelna (producent: OSPEL Wierbka, ul. Główna 128). Instalację zasilającą gniazda wtykowe wykonać przewodem YDY 3x2,5 mm 2. Zaciski ochronne gniazd połączyć z przewodem ochronnym PE. Do wykonania instalacji gniazd wtykowych stosować osprzęt serii EFEKT p/t, natomiast w pomieszczeniach sanitariatów serii DELTA - bryzgoszczelna. Gniazda zasilające stanowiska komputerowe zamocować w listwach kablowych KIO. Zastosować gniazda serii EFEKT GP-1FZD 149. W obiekcie projektuje się rozprowadzenie instalacji telefoniczną i informatycznej. Instalację telefoniczną wykonać przewodem STP kat.6 i przyłączyć ją do centali telefonicznej w pomieszczeniu serwerowi. Instalację informatyczną wykonać przewodem STP kat 6 i przyłączyć ją serwera na I piętrze budynku. Wszystkie instalacje prowadzić w korytkach systemu KIO oraz UEBK. Jako gniazda teleinformatyczne zastosować gniazda komputerowo (kat. 6) telefoniczne GPKT-F/K6 RJ45 - KRONE. Gniazda mocować w listwach systemu

3 KIO. Na jedno stanowisko zastosować 3 gniazda DATA oraz 2 gniazda komputerowotelefoniczne. 3.3 Instalacja sygnalizacji włamania. W obiekcie zastosowano system spełniający wymagania klasy SA3. Koncepcja ochrony została oparta na systemie alarmowym INTEGRA 128. Wszystkie wyznaczone pomieszczenia będą chronione systemem alarmowym sterowanym przez centralę alarmową. Centralę przewidziano w pomieszczeniu serwerowni. Centralę umieścić w obudowie aby była niewidoczna dla osób postronnych. Do obsługi przewidziano 3 manipulatory: - przy drzwiach wejściowych od strony obu klatek schodowych, - przy wejściu do pomieszczenia serwerowi. Do sygnalizacji alarmu przewidziano: zewnętrzny sygnalizator akustyczno-optyczny zainstalowany na ścianie zewnętrznej budynky od strony ulicy Sieradzkiej, oraz dwa wewnętrzne sygnalizatory akustycznooptyczne zainstalowane na I i II piętrze. Koncepcja zabezpieczenia obiektu przewiduje zainstalowanie ochrony obwodowej, oraz przestrzennej wewnętrznej. W skład ochrony obwodowej wchodzą następujące elementy wykrywające naruszenie obiektu: kontaktrony magnetyczne zainstalowane - w drzwiach głównych, - w drzwiach od bocznej klatki schodowej, Przestrzenną wewnętrzną ochronę stanowią pasywne czujki podczerwieni CX-502AM z funkcją antymaskingu zainstalowane w: pomieszczeniach oknami, serwerowni i na korytarzu. - w pomieszczeniach oknami - w serwerowni, - w korytarzu głównym. Monitoring System naleŝy podłączyć do alarmowego centrum odbiorczego z wykorzystaniem 2-torowej transmisji sygnałów: - radio lub GSM, Urządzenia systemu Przewidziano następujący urządzenia systemu: - Centrala alarmowa INTEGRA 128, - Moduł rozszerzeń CA64E - 2 szt, - Moduł rozszerzeń CA64EPS - 1 szt, - Moduł zasilania - 1 szt, - Akumulatory - 2 szt. - Manipulator KLCD - 3 szt. - Sygnalizator akustyczno-optyczny zewnętrzny - 1 szt.

4 - Sygnalizator akustyczno-optyczny wnętrzny - 2 szt - czujki CX-502AM (z antymaskingiem) - 24 szt. - kontaktrony magnetyczne - 2 szt. - radiolinia antynapadowa - 1 szt. Zasilanie systemu Bilans energetyczny Ilość I (czuwanie) [ma] I (alarm) [ma] - Centrala Alarmowa Moduł CA-64E Moduł CA-64EPS Manipulator KLCD Sygnalizator akustyczno-optyczny zewnętrzny Sygnalizator akustyczno-optyczny wewnętrzny czujki CX-502AM (z antymaskingiem) kontaktrony magnetyczne moduł GSM sterownik radiowy Razem: Przyjmujemy czas czuwania: 72h Czas alarmu: 0,5h Pojemność akumulatorów: Praca w czasie czuwania Qc = 1,25 * 72h * 0,699A = 62,91Ah Praca w czasie alarmowania Qa = 1,25 * 0,5h * 1,596A = 0,998Ah Łącznie Q = Qc + Qa 63,9Ah NaleŜy zainstalować ogółem 3 akumulatory 12V/ 24Ah. Instalację projektuje się wykonać kablem YTDY 6x0,5. Trasy kablowe naleŝy wytyczyć tak aby nie powodowały one kolizji z innymi instalacjami. Wszelkie prace związane z niniejszym opracowaniem naleŝy prowadzić zgodnie z obowiązującymi normami, przepisami i zaleceniami na roboty teletechniczne oraz zaleceniami producenta urządzeń. W miarę moŝliwości instalowane elementy winne być maksymalnie wkomponowane we wnętrze. 3.4 Ochrona przeciwporaŝeniowa. Instalacja budynku pracuje w układzie TT. Ochrona przeciwporaŝeniowa realizowana jest poprzez szybkie samoczynne wyłączenie obwodów za pomocą wyłączników nadmiarowych i róŝnicowoprądowych. Znamionowy prąd zadziałania wyłączników róŝnicowoprądowych podany na schematach rozdzielnic.

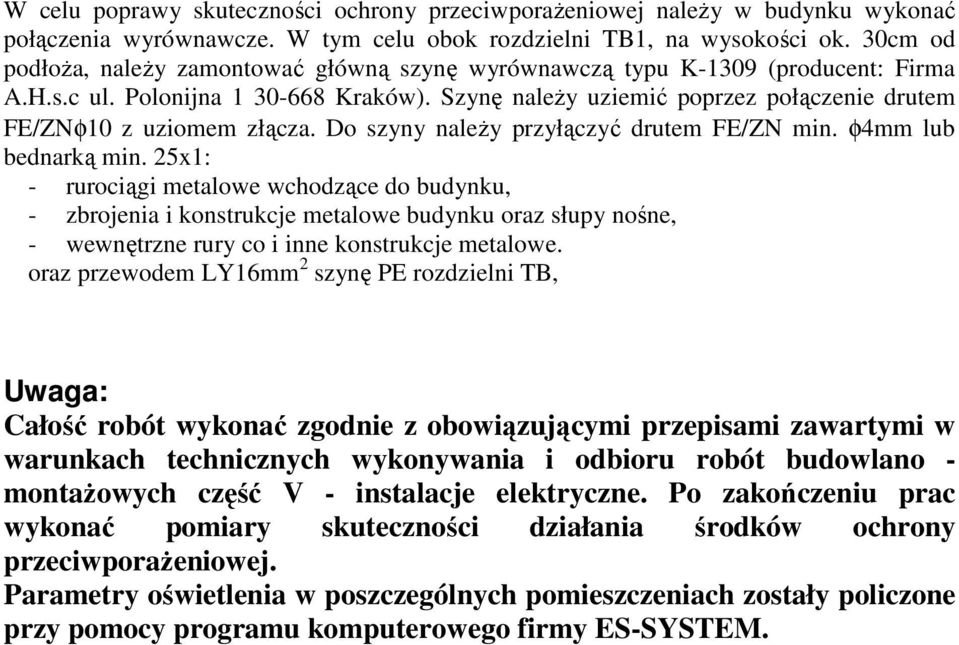

5 W celu poprawy skuteczności ochrony przeciwporaŝeniowej naleŝy w budynku wykonać połączenia wyrównawcze. W tym celu obok rozdzielni TB1, na wysokości ok. 30cm od podłoŝa, naleŝy zamontować główną szynę wyrównawczą typu K-1309 (producent: Firma A.H.s.c ul. Polonijna Kraków). Szynę naleŝy uziemić poprzez połączenie drutem FE/ZNφ10 z uziomem złącza. Do szyny naleŝy przyłączyć drutem FE/ZN min. φ4mm lub bednarką min. 25x1: - rurociągi metalowe wchodzące do budynku, - zbrojenia i konstrukcje metalowe budynku oraz słupy nośne, - wewnętrzne rury co i inne konstrukcje metalowe. oraz przewodem LY16mm 2 szynę PE rozdzielni TB, Uwaga: Całość robót wykonać zgodnie z obowiązującymi przepisami zawartymi w warunkach technicznych wykonywania i odbioru robót budowlano - montaŝowych część V - instalacje elektryczne. Po zakończeniu prac wykonać pomiary skuteczności działania środków ochrony przeciwporaŝeniowej. Parametry oświetlenia w poszczególnych pomieszczeniach zostały policzone przy pomocy programu komputerowego firmy ES-SYSTEM.

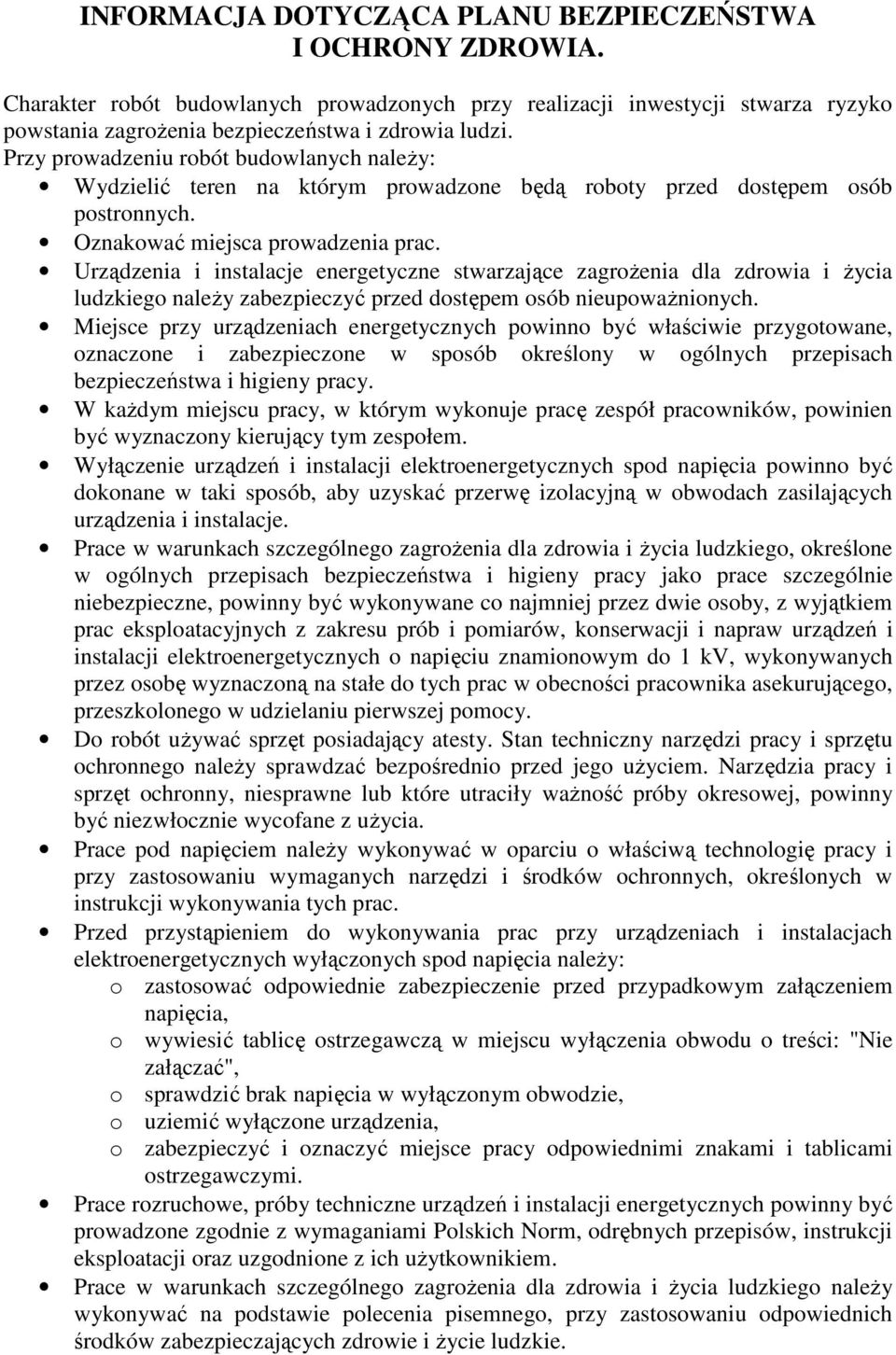

6 INFORMACJA DOTYCZĄCA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA. Charakter robót budowlanych prowadzonych przy realizacji inwestycji stwarza ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi. Przy prowadzeniu robót budowlanych naleŝy: Wydzielić teren na którym prowadzone będą roboty przed dostępem osób postronnych. Oznakować miejsca prowadzenia prac. Urządzenia i instalacje energetyczne stwarzające zagroŝenia dla zdrowia i Ŝycia ludzkiego naleŝy zabezpieczyć przed dostępem osób nieupowaŝnionych. Miejsce przy urządzeniach energetycznych powinno być właściwie przygotowane, oznaczone i zabezpieczone w sposób określony w ogólnych przepisach bezpieczeństwa i higieny pracy. W kaŝdym miejscu pracy, w którym wykonuje pracę zespół pracowników, powinien być wyznaczony kierujący tym zespołem. Wyłączenie urządzeń i instalacji elektroenergetycznych spod napięcia powinno być dokonane w taki sposób, aby uzyskać przerwę izolacyjną w obwodach zasilających urządzenia i instalacje. Prace w warunkach szczególnego zagroŝenia dla zdrowia i Ŝycia ludzkiego, określone w ogólnych przepisach bezpieczeństwa i higieny pracy jako prace szczególnie niebezpieczne, powinny być wykonywane co najmniej przez dwie osoby, z wyjątkiem prac eksploatacyjnych z zakresu prób i pomiarów, konserwacji i napraw urządzeń i instalacji elektroenergetycznych o napięciu znamionowym do 1 kv, wykonywanych przez osobę wyznaczoną na stałe do tych prac w obecności pracownika asekurującego, przeszkolonego w udzielaniu pierwszej pomocy. Do robót uŝywać sprzęt posiadający atesty. Stan techniczny narzędzi pracy i sprzętu ochronnego naleŝy sprawdzać bezpośrednio przed jego uŝyciem. Narzędzia pracy i sprzęt ochronny, niesprawne lub które utraciły waŝność próby okresowej, powinny być niezwłocznie wycofane z uŝycia. Prace pod napięciem naleŝy wykonywać w oparciu o właściwą technologię pracy i przy zastosowaniu wymaganych narzędzi i środków ochronnych, określonych w instrukcji wykonywania tych prac. Przed przystąpieniem do wykonywania prac przy urządzeniach i instalacjach elektroenergetycznych wyłączonych spod napięcia naleŝy: o zastosować odpowiednie zabezpieczenie przed przypadkowym załączeniem napięcia, o wywiesić tablicę ostrzegawczą w miejscu wyłączenia obwodu o treści: "Nie załączać", o sprawdzić brak napięcia w wyłączonym obwodzie, o uziemić wyłączone urządzenia, o zabezpieczyć i oznaczyć miejsce pracy odpowiednimi znakami i tablicami ostrzegawczymi. Prace rozruchowe, próby techniczne urządzeń i instalacji energetycznych powinny być prowadzone zgodnie z wymaganiami Polskich Norm, odrębnych przepisów, instrukcji eksploatacji oraz uzgodnione z ich uŝytkownikiem. Prace w warunkach szczególnego zagroŝenia dla zdrowia i Ŝycia ludzkiego naleŝy wykonywać na podstawie polecenia pisemnego, przy zastosowaniu odpowiednich środków zabezpieczających zdrowie i Ŝycie ludzkie.

7 Zapewnić wykonawstwo robót przez pracowników posiadających aktualne badania lekarskie i wysokościowe oraz spełniający odpowiednie wymagania kwalifikacyjne dla rodzajów wykonywanych prac i zajmowanych stanowisk (zgodnie z Rozporządzeniem Ministra Gospodarki, Pracy i Polityki Społecznej z dnia r. Zapewnić nadzór nad budową przez osobę uprawnioną Zapewnić wszelkie wymagania z zakresu bezpieczeństwa i higieny pracy.

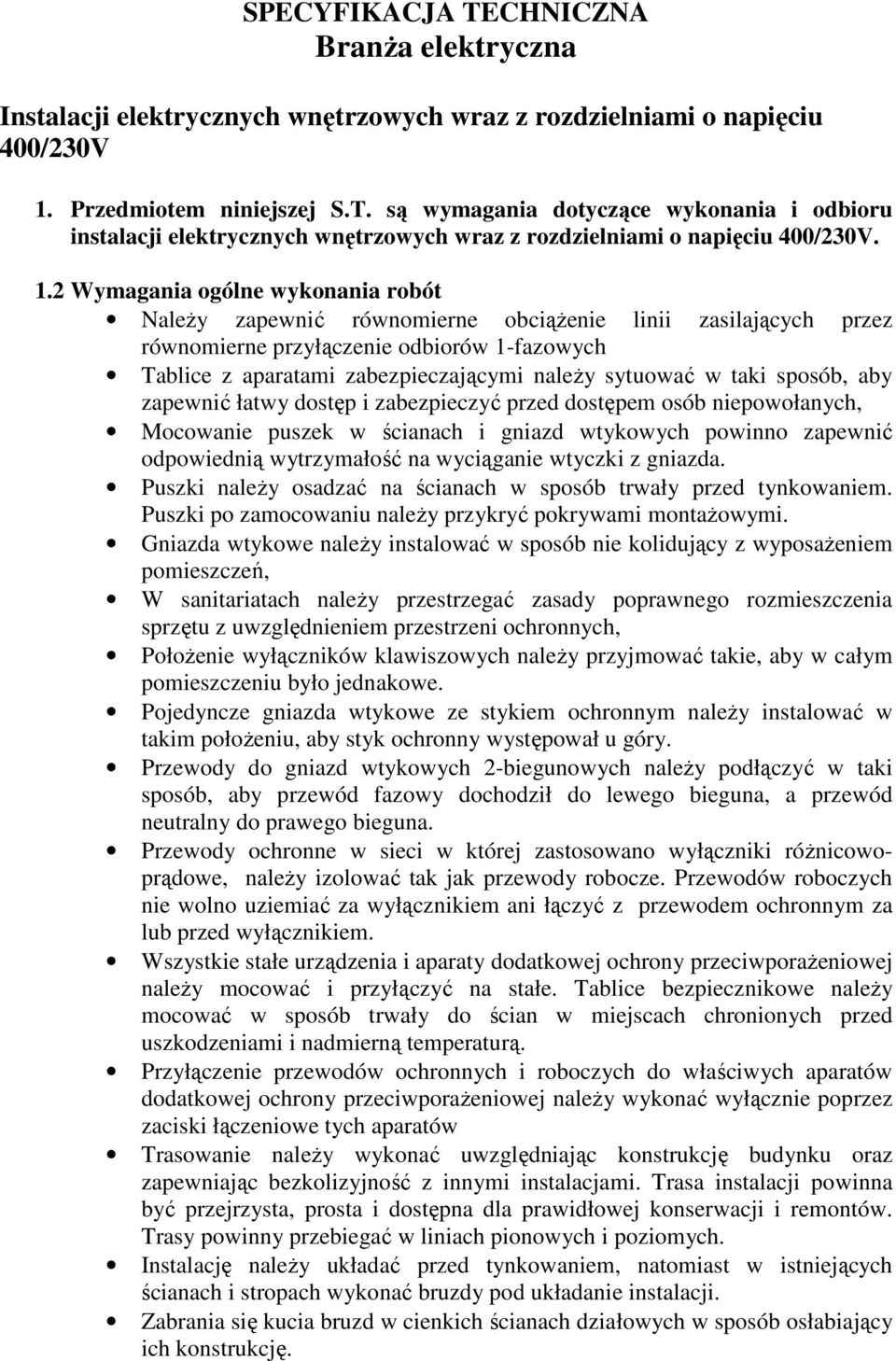

8 SPECYFIKACJA TECHNICZNA BranŜa elektryczna Instalacji elektrycznych wnętrzowych wraz z rozdzielniami o napięciu 400/230V 1. Przedmiotem niniejszej S.T. są wymagania dotyczące wykonania i odbioru instalacji elektrycznych wnętrzowych wraz z rozdzielniami o napięciu 400/230V. 1.2 Wymagania ogólne wykonania robót NaleŜy zapewnić równomierne obciąŝenie linii zasilających przez równomierne przyłączenie odbiorów 1-fazowych Tablice z aparatami zabezpieczającymi naleŝy sytuować w taki sposób, aby zapewnić łatwy dostęp i zabezpieczyć przed dostępem osób niepowołanych, Mocowanie puszek w ścianach i gniazd wtykowych powinno zapewnić odpowiednią wytrzymałość na wyciąganie wtyczki z gniazda. Puszki naleŝy osadzać na ścianach w sposób trwały przed tynkowaniem. Puszki po zamocowaniu naleŝy przykryć pokrywami montaŝowymi. Gniazda wtykowe naleŝy instalować w sposób nie kolidujący z wyposaŝeniem pomieszczeń, W sanitariatach naleŝy przestrzegać zasady poprawnego rozmieszczenia sprzętu z uwzględnieniem przestrzeni ochronnych, PołoŜenie wyłączników klawiszowych naleŝy przyjmować takie, aby w całym pomieszczeniu było jednakowe. Pojedyncze gniazda wtykowe ze stykiem ochronnym naleŝy instalować w takim połoŝeniu, aby styk ochronny występował u góry. Przewody do gniazd wtykowych 2-biegunowych naleŝy podłączyć w taki sposób, aby przewód fazowy dochodził do lewego bieguna, a przewód neutralny do prawego bieguna. Przewody ochronne w sieci w której zastosowano wyłączniki róŝnicowoprądowe, naleŝy izolować tak jak przewody robocze. Przewodów roboczych nie wolno uziemiać za wyłącznikiem ani łączyć z przewodem ochronnym za lub przed wyłącznikiem. Wszystkie stałe urządzenia i aparaty dodatkowej ochrony przeciwporaŝeniowej naleŝy mocować i przyłączyć na stałe. Tablice bezpiecznikowe naleŝy mocować w sposób trwały do ścian w miejscach chronionych przed uszkodzeniami i nadmierną temperaturą. Przyłączenie przewodów ochronnych i roboczych do właściwych aparatów dodatkowej ochrony przeciwporaŝeniowej naleŝy wykonać wyłącznie poprzez zaciski łączeniowe tych aparatów Trasowanie naleŝy wykonać uwzględniając konstrukcję budynku oraz zapewniając bezkolizyjność z innymi instalacjami. Trasa instalacji powinna być przejrzysta, prosta i dostępna dla prawidłowej konserwacji i remontów. Trasy powinny przebiegać w liniach pionowych i poziomych. Instalację naleŝy układać przed tynkowaniem, natomiast w istniejących ścianach i stropach wykonać bruzdy pod układanie instalacji. Zabrania się kucia bruzd w cienkich ścianach działowych w sposób osłabiający ich konstrukcję.

9 Zabrania się kucia bruzd, przebić i przepustów w betonowych elementach konstrukcyjno-budowlanych. Instalacje wtynkowe naleŝy wykonywać przewodami wtynkowymi. Dopuszcza się stosowanie przewodów wieloŝyłowych płaskich. Przewody wprowadzone do puszek powinny mieć nadwyŝkę długości niezbędną do wykonania połączeń. Zagięcia i łuki w płaszczyźnie przewodu powinny być łagodne. W tym celu naleŝy przeciąć wzdłuŝ mostki pomiędzy Ŝyłami przewodu nie uszkadzając izolacji. Przewody mocować do podłoŝa za pomocą klamerek. Dopuszcza się mocowanie za pomocą gwoździków wbijanych w mostek przewodu. Mocowanie klamerkami i gwoździkami naleŝy wykonywać w odstępach ok. 50 cm. Zabrania się zaginania gwoździków na przewodzie. Do puszek naleŝy wprowadzić tylko te przewody, które wymagają łączenia w puszce; pozostałe przewody naleŝy prowadzić obok puszki. Przed tynkowaniem końce przewodów naleŝy zwinąć w luźny krąŝek i włoŝyć do puszek, a puszki zakryć pokrywami lub w inny sposób zabezpieczyć przed zatynkowaniem. Zabrania się układania przewodów bezpośrednio w betonie, w warstwie wyrównawczej podłogi, w złączach płyt itp. Bez zastosowania osłon w postaci rur. Łączenia przewodów naleŝy wykonywać w sprzęcie i osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. W przypadku stosowania zacisków do których przewody są przyłączone za pomocą oczek, pomiędzy oczkiem a nakrętką oraz pomiędzy oczkami powinny znajdować się podkładki metalowe, zabezpieczone przed korozją w sposób umoŝliwiający przepływ prądu. Końce przewodów miedzianych z Ŝyłami wielodrutowymi powinny być zabezpieczone zaprasowanymi tulejkami lub ocynowane. Odbiór robót Przed przystąpieniem do robót montaŝowych naleŝy odebrać protokolarnie front robót od generalnego wykonawcy lub inwestora. Stan robót budowlanych i wykończeniowych powinien być taki, aby roboty elektromontaŝowe moŝna było prowadzić bez naraŝenia instalacji na uszkodzenie, a pracowników na wypadki przy pracy. Roboty międzyoperacyjne powinien przeprowadzić inspektor nadzoru. Odbiorom międzyoperacyjnym powinny podlegać: ułoŝone rury przed wciągnięciem przewodów, zamocowane konstrukcje wsporcze i oprawy oświetleniowe, instalacja przed załączeniem pod napięcie Odbiorom robót ulegających zakryciu podlegają: instalacje podtynkowe przed tynkowaniem, inne fragmenty instalacji które będą niewidoczne lub trudne do sprawdzenia, Usterki stwierdzone przy odbiorze naleŝy wpisać do dziennika budowy. Do odbioru końcowego wykonawca powinien przedstawić: aktualną dokumentację powykonawczą protokóły prób montaŝowych i pomiarów,

10 oświadczenie wykonawcy o zakończeniu robót i gotowości instalacji do eksploatacji. Przy przekazaniu instalacji do eksploatacji naleŝy spisać protokół potwierdzający usunięcie usterek.
