1 Opis przedmiotu zamówienia Program funkcjonalny dla realizacji zamówienia pod nazwą Dostawa jednostki pływającej wyposażonej w urządzenia do skanowania dna rzeki Odry I. Informacje wstępne Na odcinku rzeki Odry od stopnia Malczyce w km do przekroju Ścinawa w km 335 dno Odry po wybudowaniu stopnia wodnego Brzeg Dolny obniżyło się średnio o 2,0 m w Malczycach a w Ścinawie o 0,8 m. Na tym odcinku szerokość pasa w dnie w którym występuje intensywny ruch rumowiska wleczonego nurtem wody wynosi średnio około 45 m. Ukończenie budowy stopnia Malczyce i oddanie go do eksploatacji uwarunkowane jest wykonaniem działań naprawczych na odcinku 35 km poniżej stopnia. Rozpoznanie miejsc erozyjnych, a następnie kontrolowanie przebiegu nadbudowywania dna powinno być przeprowadzane z wykorzystaniem stabilnej na wodzie łodzi badawczej z zamontowanymi echosondami. Niniejszy opis zawiera wytyczne dla dostawy nowoczesnego w pełni zautomatyzowanego urządzenia skanującego, które zapewni precyzyjne pomiary batymetrii dna rzeki. II. Opis przedmiotu zamówienia Przedmiot zamówienia obejmuje (po wyborze oferty wykonawcy, wyłonionego w postępowaniu przetargowym) wykonanie trzech koncepcji wariantowych i dostawę Zamawiającemu funkcjonalnej jednostki pływającej spełniającej wymogi rejonu pływania 3 śródlądowego, umożliwiającej prowadzenie pomiarów batymetrycznych. Potencjalnie jednostka winna umożliwiać realizacje innych zadań np. inspekcyjnych. Dokładność wysokościowa skanowania dna na poziomie nie gorszym aniżeli 2 cm. Wyniki pomiarów mają być zapisywane na dysku komputera a dołączone oprogramowanie umożliwiać sporządzanie mapy batymetrycznej dna, przekroi i profili. Urządzenie oparte na najwyższej klasy urządzeniach pomiarowych powinno być najnowocześniejsze w skali europejskiej. Ważnym czynnikiem przy wyborze spełniającej wymagania jednostki są jej gabaryty zewnętrzne i masa całkowita. W sytuacji gdy droga wodna byłaby niedostatecznie drożna w celu przeprowadzania na zbiornikach wodnych pomiarów batymetrycznych zakłada się możliwość transportu jednostki na przyczepie drogą lądową. Na etapie prac koncepcyjnych i budowy jednostki pływającej należy uwzględnić niezbędne modyfikacje części burtowych związanych z wykonaniem węzłów montażowych dla siłowników hydraulicznych i mechanicznego oprzyrządowania związanego z montażem kątowo ustawianych względem osi jednostki pływającej wysięgników z zamontowanymi sonarami do prowadzenia pomiarów batymetrycznych. Uwzględniając powyższe czynniki, wymaganą wyporność jednostki i jej żądane zanurzenie można stwierdzić że rozwiązaniem spełniającym wymagania jest kadłub aluminiowy wzmocniony umożliwiający pływanie w klasie śryżowej. Podstawowe wymagane parametry jednostki pływającej: 1. Kadłub wzmocniony /umożliwiający pływanie w klasie śryżowej /oraz sterówka-wykonane ze stopów aluminiowych. Na dziobie należy zamontować ster strumieniowy oraz wzmocnić części burt w miejscach przewidzianych do montażu węzłów obrotowych wysięgników wraz z siłownikami hydraulicznymi. 2. Długość całkowita L = 10,0 m. 3. Szerokość całkowita B = 3,40 m. 4. Zanurzenie max. T= 0,50 m 5. Napęd silnik spalinowy stacjonarny diesel o mocy KM, ( klasa ekologiczna według norm unijnych europejskich ). Przeniesienie momentu obrotowego na śrubę przy pomocy przekładni Z z duo-propeller. 1

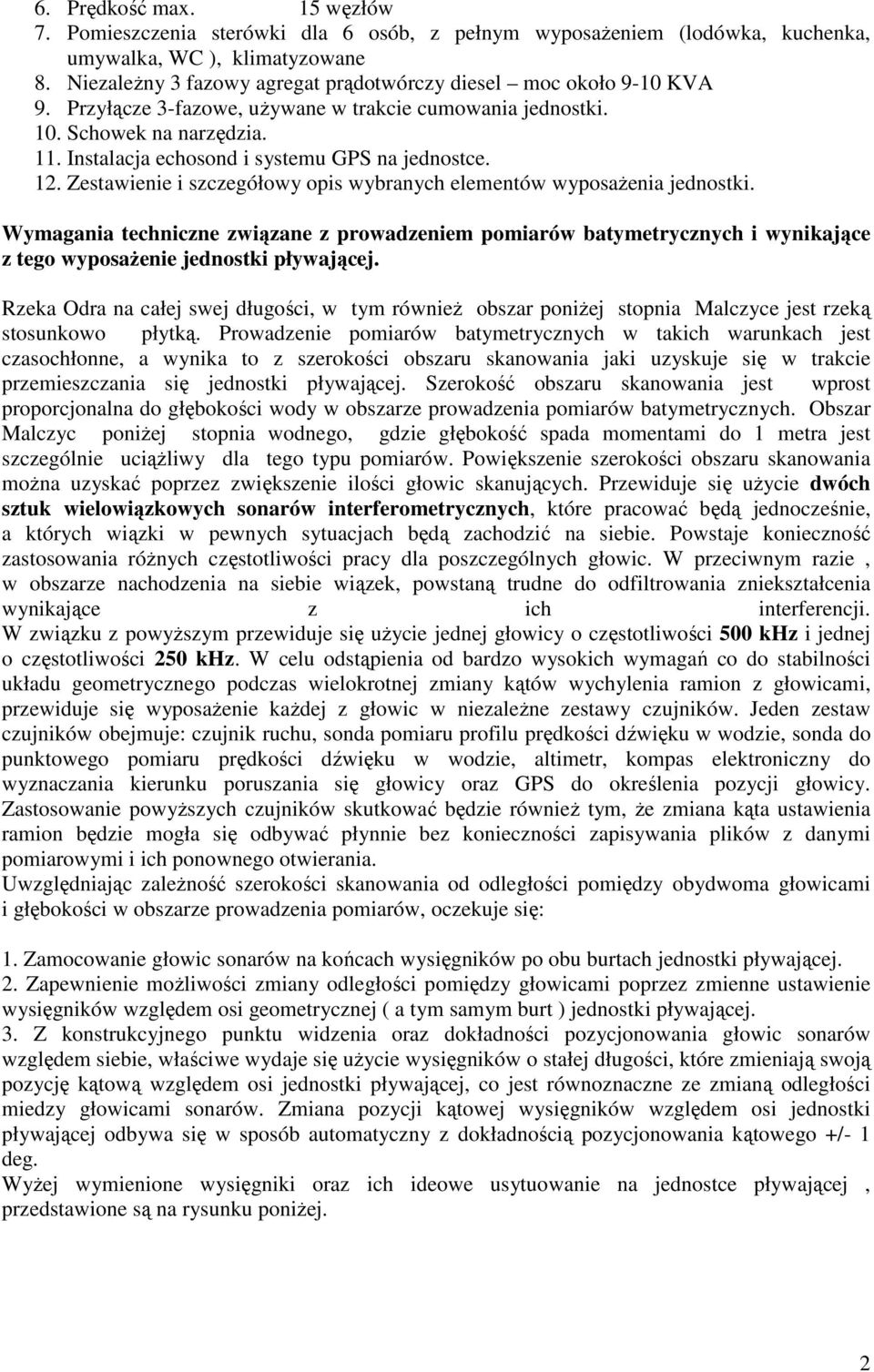

2 6. Prędkość max. 15 węzłów 7. Pomieszczenia sterówki dla 6 osób, z pełnym wyposażeniem (lodówka, kuchenka, umywalka, WC ), klimatyzowane 8. Niezależny 3 fazowy agregat prądotwórczy diesel moc około 9-10 KVA 9. Przyłącze 3-fazowe, używane w trakcie cumowania jednostki. 10. Schowek na narzędzia. 11. Instalacja echosond i systemu GPS na jednostce. 12. Zestawienie i szczegółowy opis wybranych elementów wyposażenia jednostki. Wymagania techniczne związane z prowadzeniem pomiarów batymetrycznych i wynikające z tego wyposażenie jednostki pływającej. Rzeka Odra na całej swej długości, w tym również obszar poniżej stopnia Malczyce jest rzeką stosunkowo płytką. Prowadzenie pomiarów batymetrycznych w takich warunkach jest czasochłonne, a wynika to z szerokości obszaru skanowania jaki uzyskuje się w trakcie przemieszczania się jednostki pływającej. Szerokość obszaru skanowania jest wprost proporcjonalna do głębokości wody w obszarze prowadzenia pomiarów batymetrycznych. Obszar Malczyc poniżej stopnia wodnego, gdzie głębokość spada momentami do 1 metra jest szczególnie uciążliwy dla tego typu pomiarów. Powiększenie szerokości obszaru skanowania można uzyskać poprzez zwiększenie ilości głowic skanujących. Przewiduje się użycie dwóch sztuk wielowiązkowych sonarów interferometrycznych, które pracować będą jednocześnie, a których wiązki w pewnych sytuacjach będą zachodzić na siebie. Powstaje konieczność zastosowania różnych częstotliwości pracy dla poszczególnych głowic. W przeciwnym razie, w obszarze nachodzenia na siebie wiązek, powstaną trudne do odfiltrowania zniekształcenia wynikające z ich interferencji. W związku z powyższym przewiduje się użycie jednej głowicy o częstotliwości 500 khz i jednej o częstotliwości 250 khz. W celu odstąpienia od bardzo wysokich wymagań co do stabilności układu geometrycznego podczas wielokrotnej zmiany kątów wychylenia ramion z głowicami, przewiduje się wyposażenie każdej z głowic w niezależne zestawy czujników. Jeden zestaw czujników obejmuje: czujnik ruchu, sonda pomiaru profilu prędkości dźwięku w wodzie, sonda do punktowego pomiaru prędkości dźwięku w wodzie, altimetr, kompas elektroniczny do wyznaczania kierunku poruszania się głowicy oraz GPS do określenia pozycji głowicy. Zastosowanie powyższych czujników skutkować będzie również tym, że zmiana kąta ustawienia ramion będzie mogła się odbywać płynnie bez konieczności zapisywania plików z danymi pomiarowymi i ich ponownego otwierania. Uwzględniając zależność szerokości skanowania od odległości pomiędzy obydwoma głowicami i głębokości w obszarze prowadzenia pomiarów, oczekuje się: 1. Zamocowanie głowic sonarów na końcach wysięgników po obu burtach jednostki pływającej. 2. Zapewnienie możliwości zmiany odległości pomiędzy głowicami poprzez zmienne ustawienie wysięgników względem osi geometrycznej ( a tym samym burt ) jednostki pływającej. 3. Z konstrukcyjnego punktu widzenia oraz dokładności pozycjonowania głowic sonarów względem siebie, właściwe wydaje się użycie wysięgników o stałej długości, które zmieniają swoją pozycję kątową względem osi jednostki pływającej, co jest równoznaczne ze zmianą odległości miedzy głowicami sonarów. Zmiana pozycji kątowej wysięgników względem osi jednostki pływającej odbywa się w sposób automatyczny z dokładnością pozycjonowania kątowego +/- 1 deg. Wyżej wymienione wysięgniki oraz ich ideowe usytuowanie na jednostce pływającej, przedstawione są na rysunku poniżej. 2

3 3

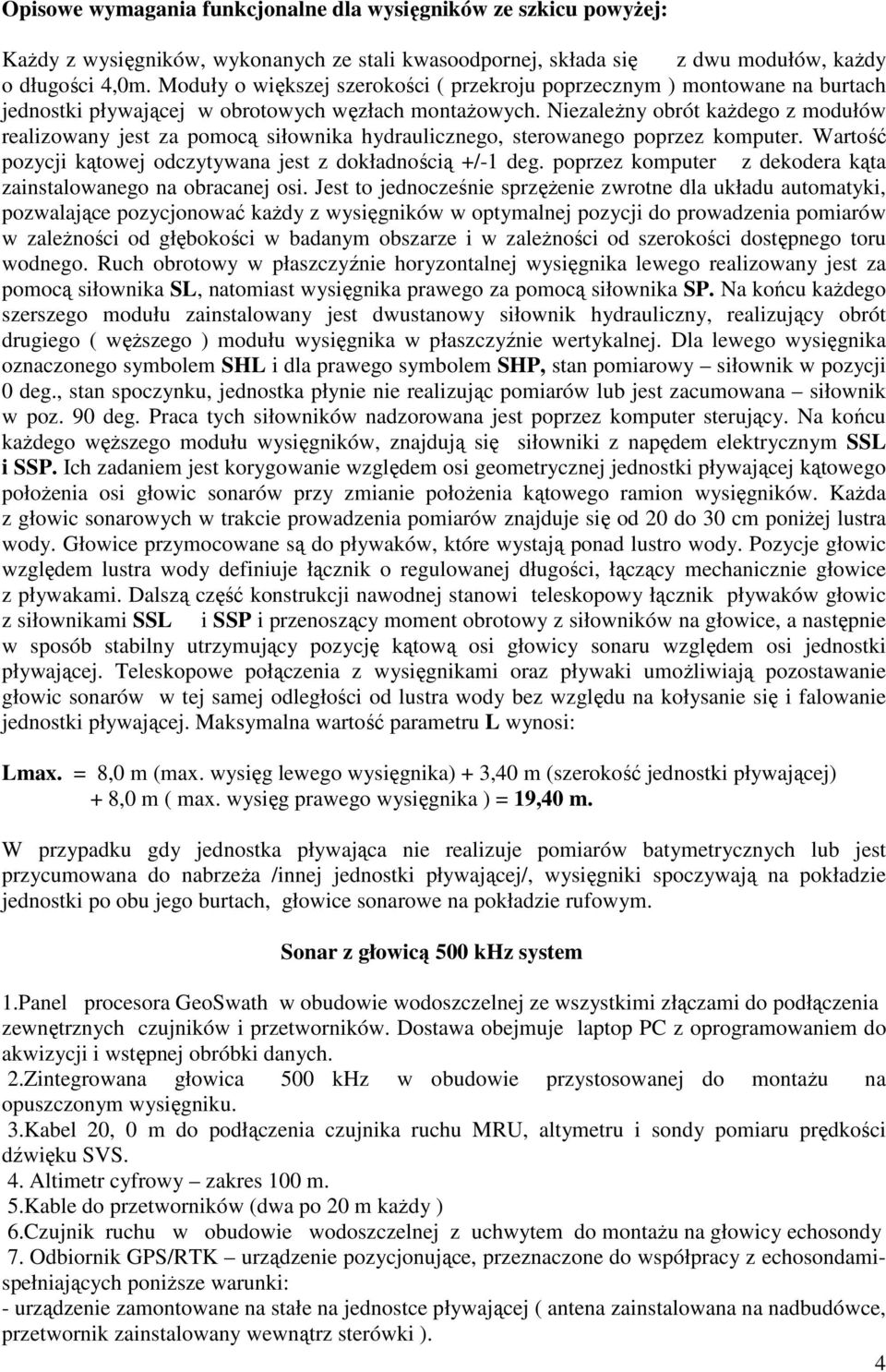

4 Opisowe wymagania funkcjonalne dla wysięgników ze szkicu powyżej: Każdy z wysięgników, wykonanych ze stali kwasoodpornej, składa się z dwu modułów, każdy o długości 4,0m. Moduły o większej szerokości ( przekroju poprzecznym ) montowane na burtach jednostki pływającej w obrotowych węzłach montażowych. Niezależny obrót każdego z modułów realizowany jest za pomocą siłownika hydraulicznego, sterowanego poprzez komputer. Wartość pozycji kątowej odczytywana jest z dokładnością +/-1 deg. poprzez komputer z dekodera kąta zainstalowanego na obracanej osi. Jest to jednocześnie sprzężenie zwrotne dla układu automatyki, pozwalające pozycjonować każdy z wysięgników w optymalnej pozycji do prowadzenia pomiarów w zależności od głębokości w badanym obszarze i w zależności od szerokości dostępnego toru wodnego. Ruch obrotowy w płaszczyźnie horyzontalnej wysięgnika lewego realizowany jest za pomocą siłownika SL, natomiast wysięgnika prawego za pomocą siłownika SP. Na końcu każdego szerszego modułu zainstalowany jest dwustanowy siłownik hydrauliczny, realizujący obrót drugiego ( węższego ) modułu wysięgnika w płaszczyźnie wertykalnej. Dla lewego wysięgnika oznaczonego symbolem SHL i dla prawego symbolem SHP, stan pomiarowy siłownik w pozycji 0 deg., stan spoczynku, jednostka płynie nie realizując pomiarów lub jest zacumowana siłownik w poz. 90 deg. Praca tych siłowników nadzorowana jest poprzez komputer sterujący. Na końcu każdego węższego modułu wysięgników, znajdują się siłowniki z napędem elektrycznym SSL i SSP. Ich zadaniem jest korygowanie względem osi geometrycznej jednostki pływającej kątowego położenia osi głowic sonarów przy zmianie położenia kątowego ramion wysięgników. Każda z głowic sonarowych w trakcie prowadzenia pomiarów znajduje się od 20 do 30 cm poniżej lustra wody. Głowice przymocowane są do pływaków, które wystają ponad lustro wody. Pozycje głowic względem lustra wody definiuje łącznik o regulowanej długości, łączący mechanicznie głowice z pływakami. Dalszą część konstrukcji nawodnej stanowi teleskopowy łącznik pływaków głowic z siłownikami SSL i SSP i przenoszący moment obrotowy z siłowników na głowice, a następnie w sposób stabilny utrzymujący pozycję kątową osi głowicy sonaru względem osi jednostki pływającej. Teleskopowe połączenia z wysięgnikami oraz pływaki umożliwiają pozostawanie głowic sonarów w tej samej odległości od lustra wody bez względu na kołysanie się i falowanie jednostki pływającej. Maksymalna wartość parametru L wynosi: Lmax. = 8,0 m (max. wysięg lewego wysięgnika) + 3,40 m (szerokość jednostki pływającej) + 8,0 m ( max. wysięg prawego wysięgnika ) = 19,40 m. W przypadku gdy jednostka pływająca nie realizuje pomiarów batymetrycznych lub jest przycumowana do nabrzeża /innej jednostki pływającej/, wysięgniki spoczywają na pokładzie jednostki po obu jego burtach, głowice sonarowe na pokładzie rufowym. Sonar z głowicą 500 khz system 1.Panel procesora GeoSwath w obudowie wodoszczelnej ze wszystkimi złączami do podłączenia zewnętrznych czujników i przetworników. Dostawa obejmuje laptop PC z oprogramowaniem do akwizycji i wstępnej obróbki danych. 2.Zintegrowana głowica 500 khz w obudowie przystosowanej do montażu na opuszczonym wysięgniku. 3.Kabel 20, 0 m do podłączenia czujnika ruchu MRU, altymetru i sondy pomiaru prędkości dźwięku SVS. 4. Altimetr cyfrowy zakres 100 m. 5.Kable do przetworników (dwa po 20 m każdy ) 6.Czujnik ruchu w obudowie wodoszczelnej z uchwytem do montażu na głowicy echosondy 7. Odbiornik GPS/RTK urządzenie pozycjonujące, przeznaczone do współpracy z echosondamispełniających poniższe warunki: - urządzenie zamontowane na stałe na jednostce pływającej ( antena zainstalowana na nadbudówce, przetwornik zainstalowany wewnątrz sterówki ). 4

5 - pobieranie poprawek sieciowych VRS sieci ASG-EUPOS - urządzenie powinno współpracować z sieciami GPS, Glonass i w przyszłości Galileo - czas inicjalizacji urządzenia < 20 s z wiarygodnością 99 % - dokładność urządzenia tryb RTK < 50mm + 1ppm w poziomie - dokładność urządzenia tryb RTK < 50mm + 1ppm w pionie - urządzenie wyposażone w modem telefoniczny 3G GSM/UMTS ( SDPA ) z uwagi na ewentualne braki zabiegu sygnału z anteną zewnętrzną zainstalowaną w wysuniętym miejscu jednostki, - urządzenie musi posiadać możliwość konfiguracji i zarządzania za pomocą komputera typu PC, - urządzenie musi posiadać port RS 232, USB, Bluetooth, - urządzenie musi umożliwiać transmisję sygnału NMEA 0183/ urządzenie musi umożliwiać pracę w temperaturach przynajmniej od -20 C do +45 C, - Urządzenie musi posiadać możliwość podłączenia zasilania zewnętrznego 12/24V 8. Kompas satelitarny DGPS jako źródło informacji o kierunku, pozycji, prędkości kątowej zwrotu oraz przechyłach ( wzdłużnych, bocznych i pionowych ) Podstawowe parametry techniczne: - dokładność pomiaru kierunku : < 0,30 rms - dokładność pomiaru przechyłów : < 1 rms - dokładność pozycji w trybie DGPS : < 0,6 m ( poziom ufności 97% ) - dokładność pomiaru przechyłów ( bocznych i wzdłużnych ): < 1 rms - transmisja sygnału : 4 porty komunikacyjne NMEA0183 ( 2 x RS422 ; 2 x RS232 ) - odświeżanie danych o kierunku i pozycji: 10Hz ( 20 Hz opcja ) 9. Sonda pomiaru profilu prędkości dźwięku w wodzie. 10. Sonda do punktowego pomiaru dźwięku w wodzie. Sonar z głowicą 250 khz system 1.Panel procesora GeoSwath w obudowie wodoszczelnej ze wszystkimi złączami do podłączenia zewnętrznych czujników i przetworników. Komputer laptop PC wraz z oprogramowaniem do akwizycji i wstępnej obróbki danych. 2.Para przetworników 250 khz ( Port i Starboard ) 3. Kabel 20, 0 m do podłączenia czujnika ruchu MRU, altymetru i sondy pomiaru prędkości dźwięku SVS. 4.Kable do przetworników (dwa po 20 m każdy ) 5. Altimetr cyfrowy zakres 100m. 6.Czujnik ruchu w obudowie wodoszczelnej, z uchwytem do montażu na głowicy echosondy. 7. Odbiornik GPS/RTK urządzenie pozycjonujące, przeznaczone do współpracy z echosondamispełniających poniższe warunki: - urządzenie zamontowane na stałe na jednostce pływającej ( antena zainstalowana na nadbudówce, przetwornik zainstalowany wewnątrz sterówki ). - pobieranie poprawek sieciowych VRS sieci ASG-EUPOS - urządzenie powinno współpracować z sieciami GPS, Glonass i w przyszłości Galileo - czas inicjalizacji urządzenia < 20 s z wiarygodnością 99 % - dokładność urządzenia tryb RTK < 50mm + 1ppm w poziomie - dokładność urządzenia tryb RTK < 50mm + 1ppm w pionie - urządzenie wyposażone w modem telefoniczny 3G GSM/UMTS ( SDPA ) z uwagi na ewentualne braki zabiegu sygnału z anteną zewnętrzną zainstalowaną w wysuniętym miejscu jednostki, - urządzenie musi posiadać możliwość konfiguracji i zarządzania za pomocą komputera typu PC, - urządzenie musi posiadać port RS 232, USB, Bluetooth, - urządzenie musi umożliwiać transmisję sygnału NMEA 0183/ urządzenie musi umożliwiać pracę w temperaturach przynajmniej od -20 C do +45 C, - Urządzenie musi posiadać możliwość podłączenia zasilania zewnętrznego 12/24V 8. Kompas satelitarny DGPS jako źródło informacji o kierunku, pozycji, prędkości kątowej zwrotu oraz przechyłach ( wzdłużnych, bocznych i pionowych ) 5

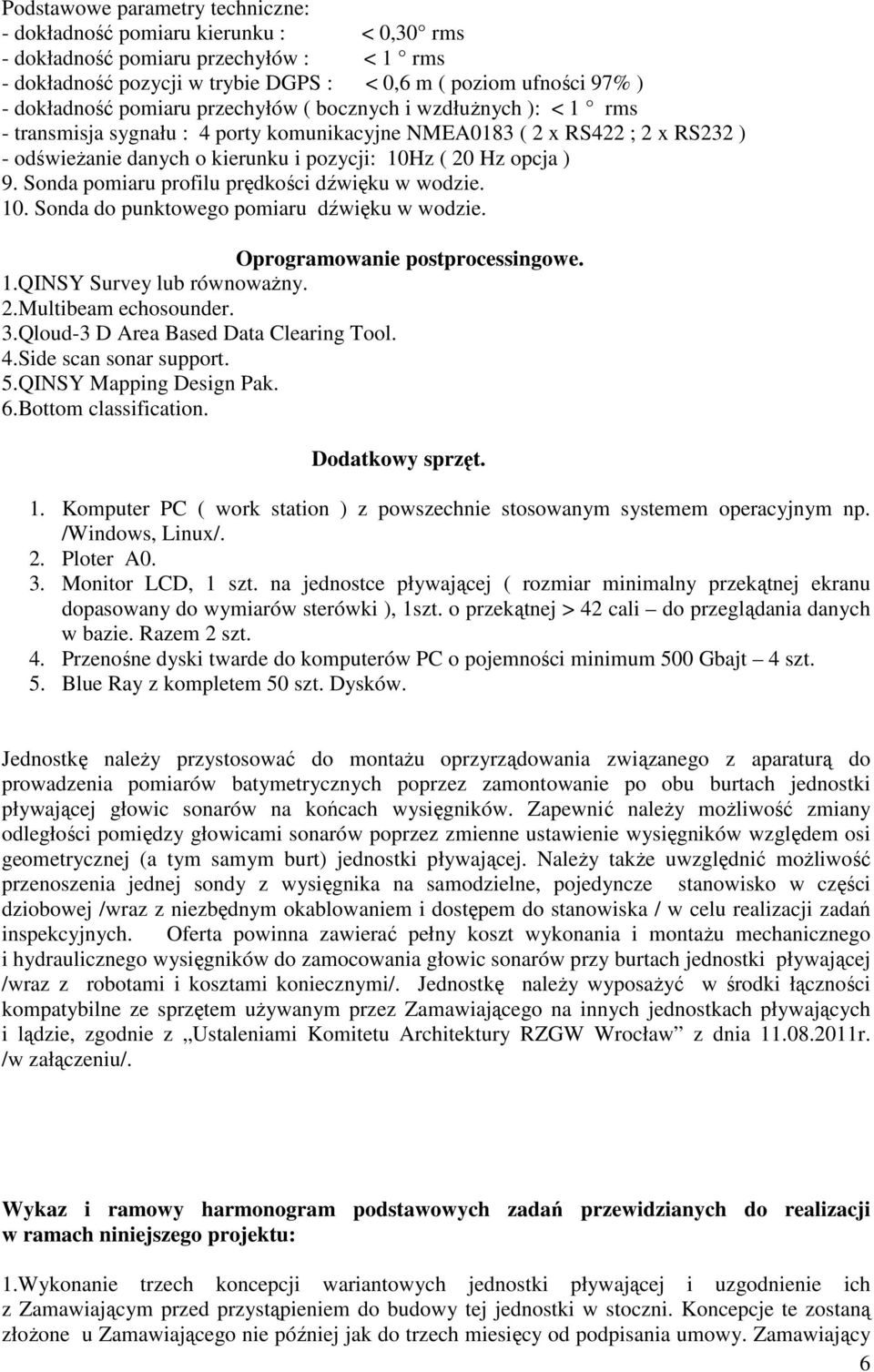

6 Podstawowe parametry techniczne: - dokładność pomiaru kierunku : < 0,30 rms - dokładność pomiaru przechyłów : < 1 rms - dokładność pozycji w trybie DGPS : < 0,6 m ( poziom ufności 97% ) - dokładność pomiaru przechyłów ( bocznych i wzdłużnych ): < 1 rms - transmisja sygnału : 4 porty komunikacyjne NMEA0183 ( 2 x RS422 ; 2 x RS232 ) - odświeżanie danych o kierunku i pozycji: 10Hz ( 20 Hz opcja ) 9. Sonda pomiaru profilu prędkości dźwięku w wodzie. 10. Sonda do punktowego pomiaru dźwięku w wodzie. Oprogramowanie postprocessingowe. 1.QINSY Survey lub równoważny. 2.Multibeam echosounder. 3.Qloud-3 D Area Based Data Clearing Tool. 4.Side scan sonar support. 5.QINSY Mapping Design Pak. 6.Bottom classification. Dodatkowy sprzęt. 1. Komputer PC ( work station ) z powszechnie stosowanym systemem operacyjnym np. /Windows, Linux/. 2. Ploter A0. 3. Monitor LCD, 1 szt. na jednostce pływającej ( rozmiar minimalny przekątnej ekranu dopasowany do wymiarów sterówki ), 1szt. o przekątnej > 42 cali do przeglądania danych w bazie. Razem 2 szt. 4. Przenośne dyski twarde do komputerów PC o pojemności minimum 500 Gbajt 4 szt. 5. Blue Ray z kompletem 50 szt. Dysków. Jednostkę należy przystosować do montażu oprzyrządowania związanego z aparaturą do prowadzenia pomiarów batymetrycznych poprzez zamontowanie po obu burtach jednostki pływającej głowic sonarów na końcach wysięgników. Zapewnić należy możliwość zmiany odległości pomiędzy głowicami sonarów poprzez zmienne ustawienie wysięgników względem osi geometrycznej (a tym samym burt) jednostki pływającej. Należy także uwzględnić możliwość przenoszenia jednej sondy z wysięgnika na samodzielne, pojedyncze stanowisko w części dziobowej /wraz z niezbędnym okablowaniem i dostępem do stanowiska / w celu realizacji zadań inspekcyjnych. Oferta powinna zawierać pełny koszt wykonania i montażu mechanicznego i hydraulicznego wysięgników do zamocowania głowic sonarów przy burtach jednostki pływającej /wraz z robotami i kosztami koniecznymi/. Jednostkę należy wyposażyć w środki łączności kompatybilne ze sprzętem używanym przez Zamawiającego na innych jednostkach pływających i lądzie, zgodnie z Ustaleniami Komitetu Architektury RZGW Wrocław z dnia r. /w załączeniu/. Wykaz i ramowy harmonogram podstawowych zadań przewidzianych do realizacji w ramach niniejszego projektu: 1.Wykonanie trzech koncepcji wariantowych jednostki pływającej i uzgodnienie ich z Zamawiającym przed przystąpieniem do budowy tej jednostki w stoczni. Koncepcje te zostaną złożone u Zamawiającego nie później jak do trzech miesięcy od podpisania umowy. Zamawiający 6

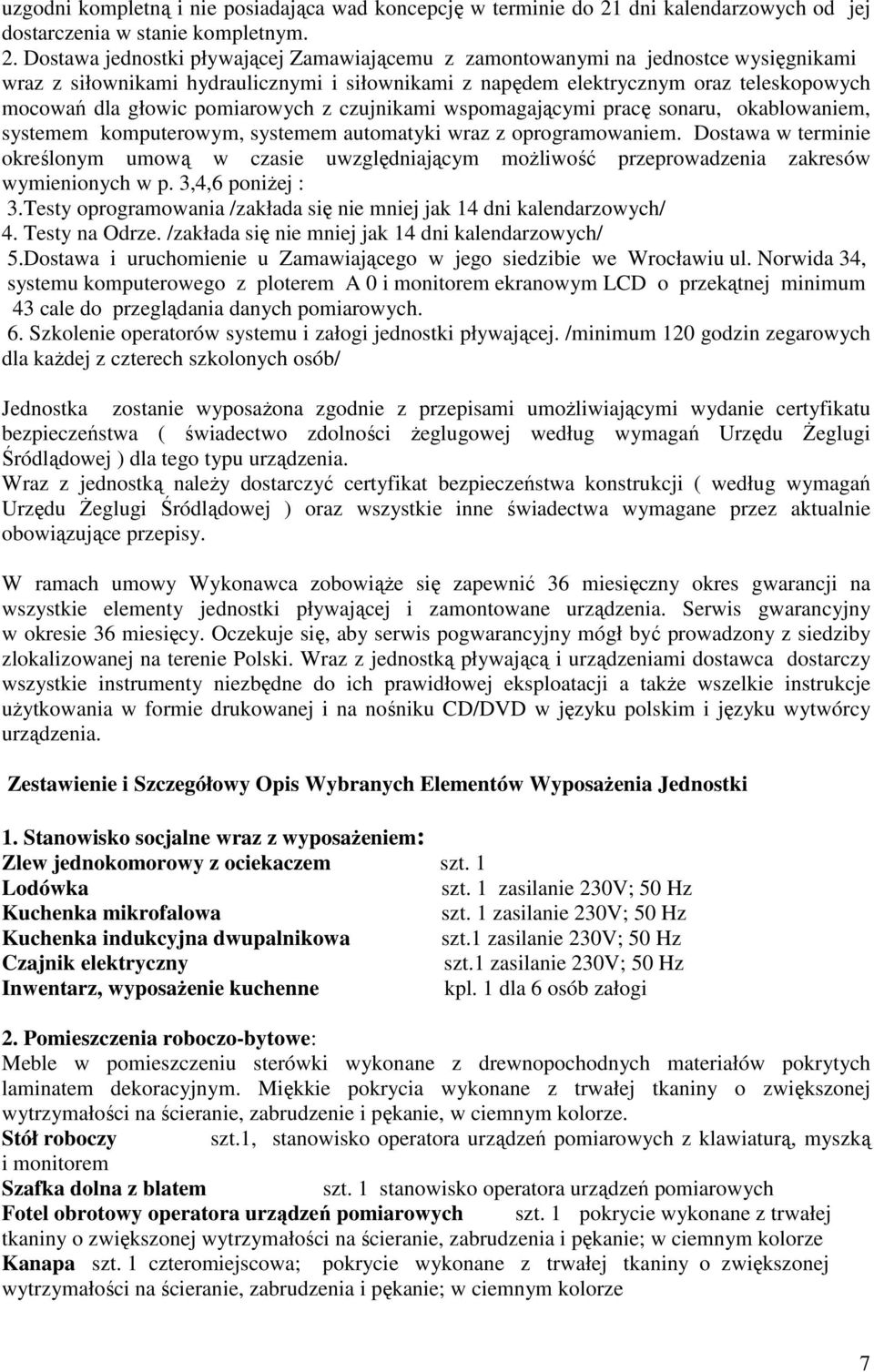

7 uzgodni kompletną i nie posiadająca wad koncepcję w terminie do 21 dni kalendarzowych od jej dostarczenia w stanie kompletnym. 2. Dostawa jednostki pływającej Zamawiającemu z zamontowanymi na jednostce wysięgnikami wraz z siłownikami hydraulicznymi i siłownikami z napędem elektrycznym oraz teleskopowych mocowań dla głowic pomiarowych z czujnikami wspomagającymi pracę sonaru, okablowaniem, systemem komputerowym, systemem automatyki wraz z oprogramowaniem. Dostawa w terminie określonym umową w czasie uwzględniającym możliwość przeprowadzenia zakresów wymienionych w p. 3,4,6 poniżej : 3.Testy oprogramowania /zakłada się nie mniej jak 14 dni kalendarzowych/ 4. Testy na Odrze. /zakłada się nie mniej jak 14 dni kalendarzowych/ 5.Dostawa i uruchomienie u Zamawiającego w jego siedzibie we Wrocławiu ul. Norwida 34, systemu komputerowego z ploterem A 0 i monitorem ekranowym LCD o przekątnej minimum 43 cale do przeglądania danych pomiarowych. 6. Szkolenie operatorów systemu i załogi jednostki pływającej. /minimum 120 godzin zegarowych dla każdej z czterech szkolonych osób/ Jednostka zostanie wyposażona zgodnie z przepisami umożliwiającymi wydanie certyfikatu bezpieczeństwa ( świadectwo zdolności żeglugowej według wymagań Urzędu Żeglugi Śródlądowej ) dla tego typu urządzenia. Wraz z jednostką należy dostarczyć certyfikat bezpieczeństwa konstrukcji ( według wymagań Urzędu Żeglugi Śródlądowej ) oraz wszystkie inne świadectwa wymagane przez aktualnie obowiązujące przepisy. W ramach umowy Wykonawca zobowiąże się zapewnić 36 miesięczny okres gwarancji na wszystkie elementy jednostki pływającej i zamontowane urządzenia. Serwis gwarancyjny w okresie 36 miesięcy. Oczekuje się, aby serwis pogwarancyjny mógł być prowadzony z siedziby zlokalizowanej na terenie Polski. Wraz z jednostką pływającą i urządzeniami dostawca dostarczy wszystkie instrumenty niezbędne do ich prawidłowej eksploatacji a także wszelkie instrukcje użytkowania w formie drukowanej i na nośniku CD/DVD w języku polskim i języku wytwórcy urządzenia. Zestawienie i Szczegółowy Opis Wybranych Elementów Wyposażenia Jednostki 1. Stanowisko socjalne wraz z wyposażeniem: Zlew jednokomorowy z ociekaczem szt. 1 Lodówka szt. 1 zasilanie 230V; 50 Hz Kuchenka mikrofalowa szt. 1 zasilanie 230V; 50 Hz Kuchenka indukcyjna dwupalnikowa szt.1 zasilanie 230V; 50 Hz Czajnik elektryczny szt.1 zasilanie 230V; 50 Hz Inwentarz, wyposażenie kuchenne kpl. 1 dla 6 osób załogi 2. Pomieszczenia roboczo-bytowe: Meble w pomieszczeniu sterówki wykonane z drewnopochodnych materiałów pokrytych laminatem dekoracyjnym. Miękkie pokrycia wykonane z trwałej tkaniny o zwiększonej wytrzymałości na ścieranie, zabrudzenie i pękanie, w ciemnym kolorze. Stół roboczy szt.1, stanowisko operatora urządzeń pomiarowych z klawiaturą, myszką i monitorem Szafka dolna z blatem szt. 1 stanowisko operatora urządzeń pomiarowych Fotel obrotowy operatora urządzeń pomiarowych szt. 1 pokrycie wykonane z trwałej tkaniny o zwiększonej wytrzymałości na ścieranie, zabrudzenia i pękanie; w ciemnym kolorze Kanapa szt. 1 czteromiejscowa; pokrycie wykonane z trwałej tkaniny o zwiększonej wytrzymałości na ścieranie, zabrudzenia i pękanie; w ciemnym kolorze 7
