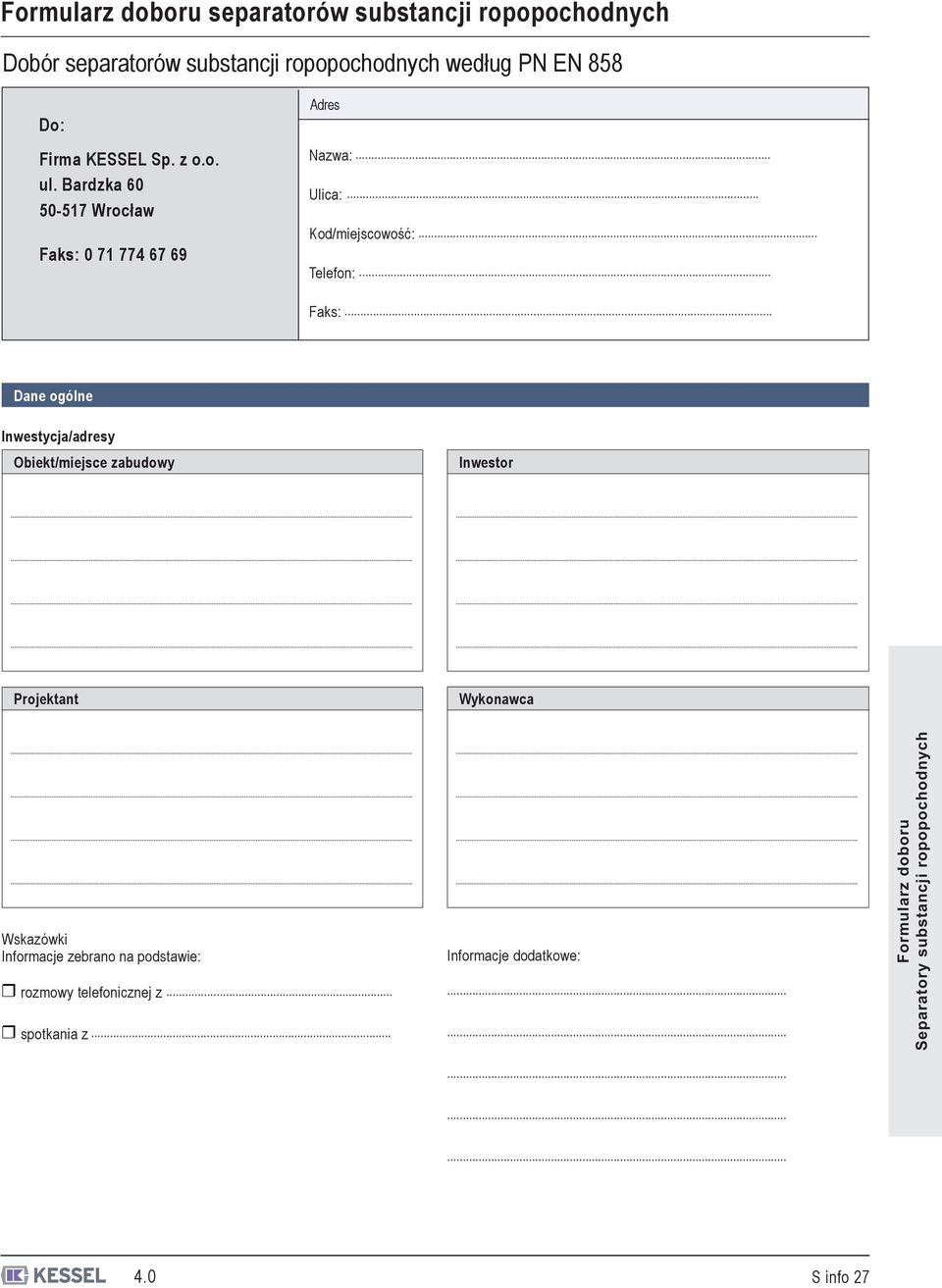

1 separatorów substancji ropopochodnych Dobór separatorów substancji ropopochodnych według PN EN 858 Do: Firma KESSEL Sp. z o.o. ul. Bardzka Wrocław Faks: Adres Nazwa:... Ulica:... Kod/miejscowość:... Telefon:... Faks:... Dane ogólne Inwestycja/adresy Obiekt/miejsce zabudowy Inwestor Projektant Wykonawca Wskazówki Informacje zebrano na podstawie: rozmowy telefonicznej z... spotkania z... Informacje dodatkowe: 4.0 S info 27

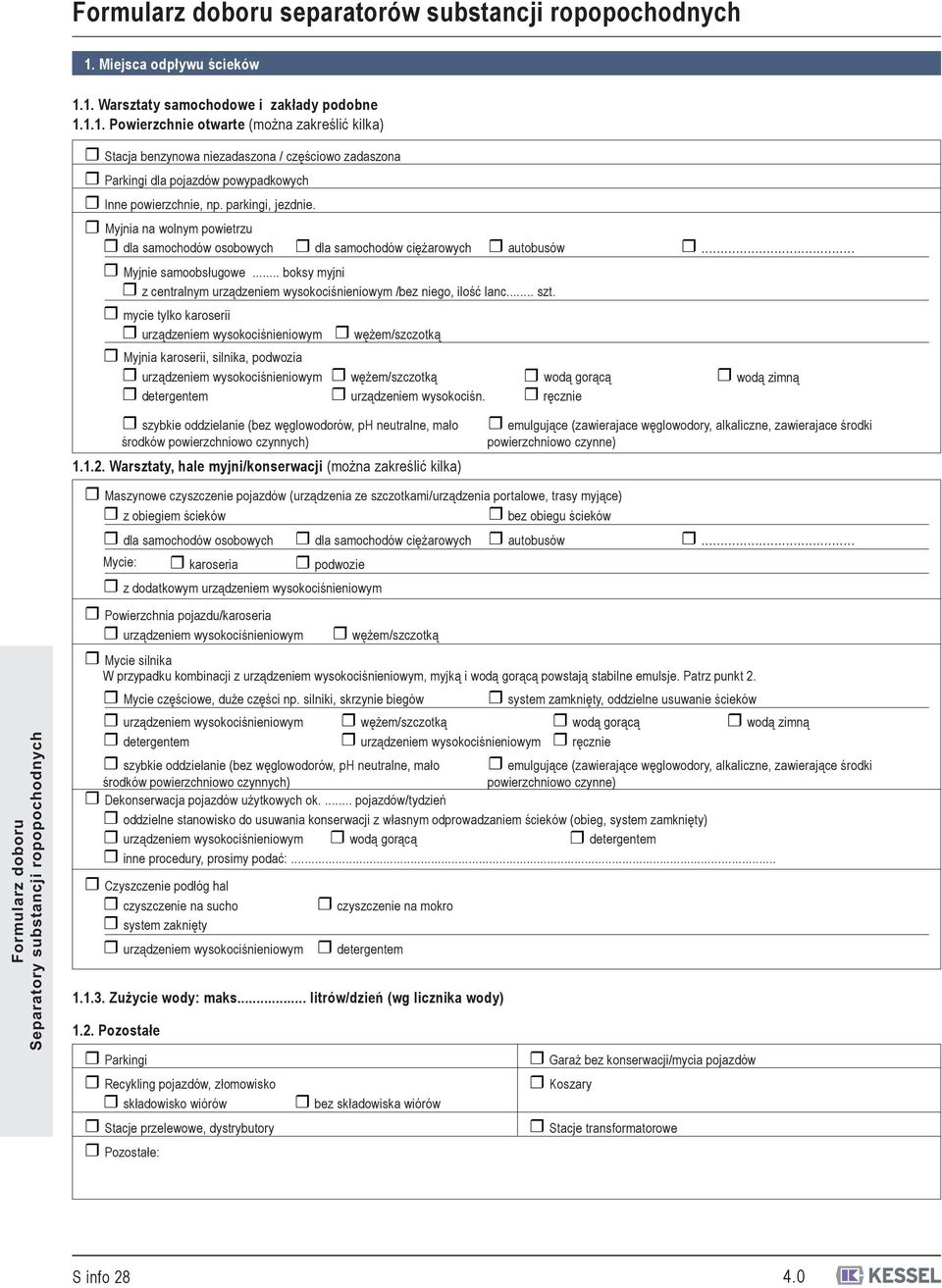

2 separatorów substancji ropopochodnych 1. Miejsca odpływu ścieków 1.1. Warsztaty samochodowe i zakłady podobne Powierzchnie otwarte (można zakreślić kilka) Stacja benzynowa niezadaszona / częściowo zadaszona Parkingi dla pojazdów powypadkowych Inne powierzchnie, np. parkingi, jezdnie. Myjnia na wolnym powietrzu dla samochodów osobowych dla samochodów ciężarowych autobusów... Myjnie samoobsługowe... boksy myjni z centralnym /bez niego, ilość lanc... szt. mycie tylko karoserii Myjnia karoserii, silnika, podwozia urządzeniem wysokociśn. wodą gorącą ręcznie wodą zimną szybkie oddzielanie (bez węglowodorów, ph neutralne, mało środków powierzchniowo czynnych) Warsztaty, hale myjni/konserwacji (można zakreślić kilka) emulgujące (zawierajace węglowodory, alkaliczne, zawierajace środki powierzchniowo czynne) Maszynowe czyszczenie pojazdów (urządzenia ze szczotkami/urządzenia portalowe, trasy myjące) z obiegiem ścieków bez obiegu ścieków dla samochodów osobowych dla samochodów ciężarowych autobusów... Mycie: karoseria podwozie z dodatkowym Powierzchnia pojazdu/karoseria Parkingi Recykling pojazdów, złomowisko składowisko wiórów Stacje przelewowe, dystrybutory Zużycie wody: maks... litrów/dzień (wg licznika wody) 1.2. Pozostałe Mycie silnika W przypadku kombinacji z, myjką i wodą gorącą powstają stabilne emulsje. Patrz punkt 2. Mycie częściowe, duże części np. silniki, skrzynie biegów system zamknięty, oddzielne usuwanie ścieków wodą gorącą ręcznie Garaż bez konserwacji/mycia pojazdów Koszary Stacje transformatorowe wodą zimną szybkie oddzielanie (bez węglowodorów, ph neutralne, mało środków powierzchniowo czynnych) emulgujące (zawierające węglowodory, alkaliczne, zawierające środki powierzchniowo czynne) Dekonserwacja pojazdów użytkowych ok.... pojazdów/tydzień oddzielne stanowisko do usuwania konserwacji z własnym odprowadzaniem ścieków (obieg, system zamknięty) wodą gorącą inne procedury, prosimy podać:... Czyszczenie podłóg hal czyszczenie na sucho system zaknięty czyszczenie na mokro bez składowiska wiórów S info

3 separatorów substancji ropopochodnych 2. Substancje w ściekach 2.1. Osady Udział ściekach: mały średni duży Wskazówki patrz punkt 6: osadniki 2.2. Substancje ropopochodne Jakie?... Gęstość (ciężar właściwy):... g/cm Środek czyszczący Zasadniczo szybkoschnące środki czyszczące (bez węglowodorów, ph neutralne, o małej zawartości substancji powierzchniowo czynnych) powinny być używane w najniższej koncentracji użytkowej. Chlorowęglowodory (CKW) są w tych środkach czyszczących zabronione. W sytuacjach budzących wątpliwości należy uzyskać odpowiednie zaświadczenie od dostawcy Emulsje Trwałe emulsje nie mogą być doprowadzane do separatorów cieczy lekkich. Trwałe emulsje powstają w wyniku np. niefachowego zastosowania urządzeń wysokociśnieniowych, m.in. jeśli preparat myjący jest natryskiwany wodą pod ciśnieniem bezpośrednio przez lancę myjki wysokociśnieniowej na powierzchnie powleczoną olejem. Jeśli używanych jest kilka środków czyszczących, muszą one wykazywać wzajemną tolerację (wątpliwości wyjaśnić z dostawcą). Emulsje powinny być doprowadzane np. do urządzeń oddzielających. Przed tymi urządzeniami w celu wstępnego oczyszczania i w celach przemysłowych z reguły podłączane są urządzenia separujące wymiarowane wg PN EN 858, doprowadzanie cieczy do urządzeń oddzielających odbywa się za pomocą pompy zbiornika magazynującego. Czy w ściekach są trwałe emulsje? tak nie 3. Odprowadzanie ścieków 3.1. Doprowadzanie do: Kanalizacji sanitarnej/mieszanej Kanalizacji deszczowej Wód powierzchn. Własnej, zakładowej małej oczyszczalni ścieków 3.2. Warunki odprowadzania/wartości graniczne Separator grawitacyjny według PN EN 858, klasa II Separator koalescencyjny według DIN EN 858, klasa I... mg/l węglowodory w odpływie, mierzone według DIN 38409, część S info 29

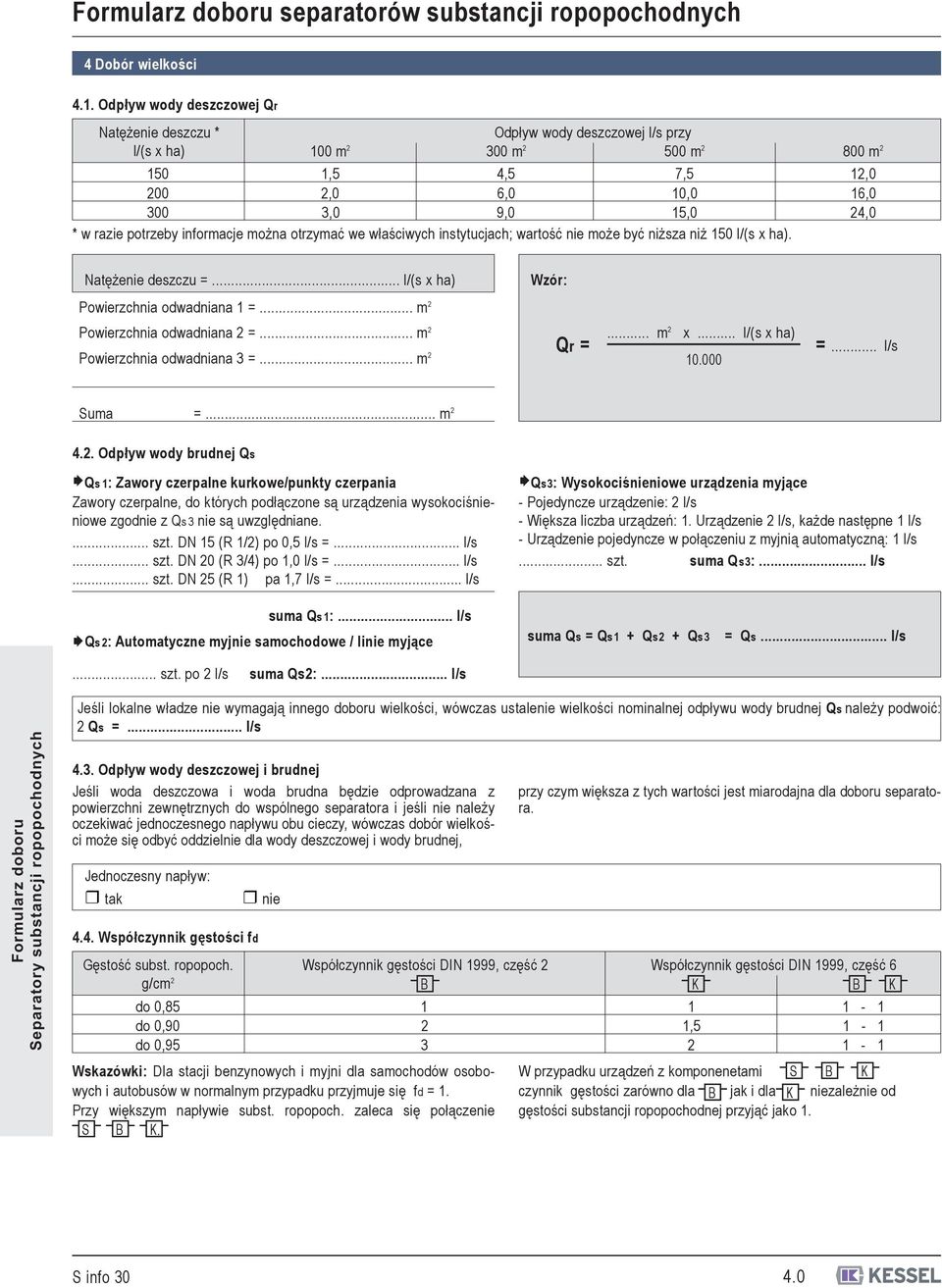

4 separatorów substancji ropopochodnych 4 Dobór wielkości 4.1. Odpływ wody deszczowej Qr Natężenie deszczu * l/(s x ha) Odpływ wody deszczowej l/s przy 100 m m m 2 1,5 4,5 7,5 2,0 6,0 10,0 3,0 9,0 15,0 * w razie potrzeby informacje można otrzymać we właściwych instytucjach; wartość nie może być niższa niż 150 l/(s x ha). 800 m 2 12,0 16,0 24,0 Natężenie deszczu =... l/(s x ha) Powierzchnia odwadniana 1 =... m 2 Powierzchnia odwadniana 2 =... m 2 Powierzchnia odwadniana 3 =... m 2 Wzór:... m Qr = 2 x... l/(s x ha) = l/s Suma =... m Odpływ wody brudnej Qs Qs1: Zawory czerpalne kurkowe/punkty czerpania Zawory czerpalne, do których podłączone są urządzenia wysokociśnieniowe zgodnie z Qs3 nie są uwzględniane.... szt. DN 15 (R 1/2) po 0,5 l/s =... l/s... szt. DN 20 (R 3/4) po 1,0 l/s =... l/s... szt. DN 25 (R 1) pa 1,7 l/s =... l/s suma Qs1:... l/s Qs2: Automatyczne myjnie samochodowe / linie myjące Qs3: Wysokociśnieniowe urządzenia myjące - Pojedyncze urządzenie: 2 l/s - Większa liczba urządzeń: 1. Urządzenie 2 l/s, każde następne 1 l/s - Urządzenie pojedyncze w połączeniu z myjnią automatyczną: 1 l/s... szt. suma Qs3:... l/s suma Qs = Qs1 + Qs2 + Qs3 = Qs... l/s... szt. po 2 l/s suma Qs2:... l/s Jeśli lokalne władze nie wymagają innego doboru wielkości, wówczas ustalenie wielkości nominalnej odpływu wody brudnej Qs należy podwoić: 2 Qs =... l/s 4.3. Odpływ wody deszczowej i brudnej Jeśli woda deszczowa i woda brudna będzie odprowadzana z powierzchni zewnętrznych do wspólnego separatora i jeśli nie należy oczekiwać jednoczesnego napływu obu cieczy, wówczas dobór wielkości może się odbyć oddzielnie dla wody deszczowej i wody brudnej, Jednoczesny napływ: tak 4.4. Współczynnik gęstości fd Gęstość subst. ropopoch. g/cm 2 Współczynnik gęstości DIN 1999, część 2 B do 0,85 do 0,90 do 0,95 nie Wskazówki: Dla stacji benzynowych i myjni dla samochodów osobowych i autobusów w normalnym przypadku przyjmuje się fd = 1. Przy większym napływie subst. ropopoch. zaleca się połączenie S B K przy czym większa z tych wartości jest miarodajna dla doboru separatora. Współczynnik gęstości DIN 1999, część 6 K B K 1 1, W przypadku urządzeń z komponenetami S B K czynnik gęstości zarówno dla B jak i dla K niezależnie od gęstości substancji ropopochodnej przyjąć jako 1. S info

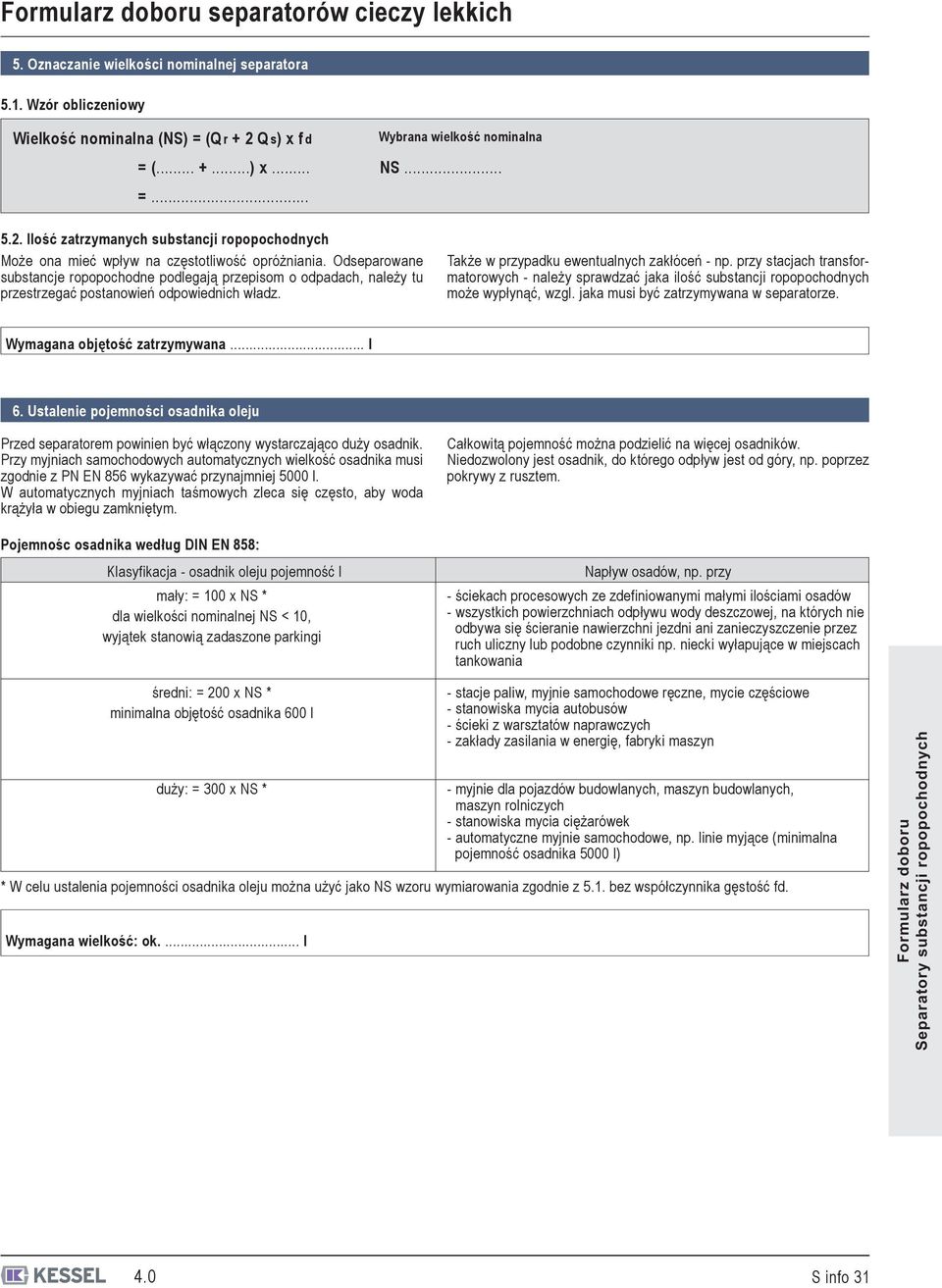

5 separatorów cieczy lekkich 5. Oznaczanie wielkości nominalnej separatora 5.1. Wzór obliczeniowy Wielkość nominalna (NS) = (Q r + 2 Q s) x f d Wybrana wielkość nominalna = ( ) x... NS... = Ilość zatrzymanych substancji ropopochodnych Może ona mieć wpływ na częstotliwość opróżniania. Odseparowane substancje ropopochodne podlegają przepisom o odpadach, należy tu przestrzegać postanowień odpowiednich władz. Także w przypadku ewentualnych zakłóceń - np. przy stacjach transformatorowych - należy sprawdzać jaka ilość substancji ropopochodnych może wypłynąć, wzgl. jaka musi być zatrzymywana w separatorze. Wymagana objętość zatrzymywana... l 6. Ustalenie pojemności osadnika oleju Przed separatorem powinien być włączony wystarczająco duży osadnik. Przy myjniach samochodowych automatycznych wielkość osadnika musi zgodnie z PN EN 856 wykazywać przynajmniej 5000 l. W automatycznych myjniach taśmowych zleca się często, aby woda krążyła w obiegu zamkniętym. Pojemnośc osadnika według DIN EN 858: Klasyfikacja - osadnik oleju pojemność l mały: = 100 x NS * dla wielkości nominalnej NS < 10, wyjątek stanowią zadaszone parkingi Całkowitą pojemność można podzielić na więcej osadników. Niedozwolony jest osadnik, do którego odpływ jest od góry, np. poprzez pokrywy z rusztem. Napływ osadów, np. przy - ściekach procesowych ze zdefiniowanymi małymi ilościami osadów - wszystkich powierzchniach odpływu wody deszczowej, na których nie odbywa się ścieranie nawierzchni jezdni ani zanieczyszczenie przez ruch uliczny lub podobne czynniki np. niecki wyłapujące w miejscach tankowania średni: = 200 x NS * minimalna objętość osadnika 600 l duży: = 300 x NS * Wymagana wielkość: ok.... l - stacje paliw, myjnie samochodowe ręczne, mycie częściowe - stanowiska mycia autobusów - ścieki z warsztatów naprawczych - zakłady zasilania w energię, fabryki maszyn - myjnie dla pojazdów budowlanych, maszyn budowlanych, maszyn rolniczych - stanowiska mycia ciężarówek - automatyczne myjnie samochodowe, np. linie myjące (minimalna pojemność osadnika 5000 l) * W celu ustalenia pojemności osadnika oleju można użyć jako NS wzoru wymiarowania zgodnie z 5.1. bez współczynnika gęstość fd. 4.0 S info 31

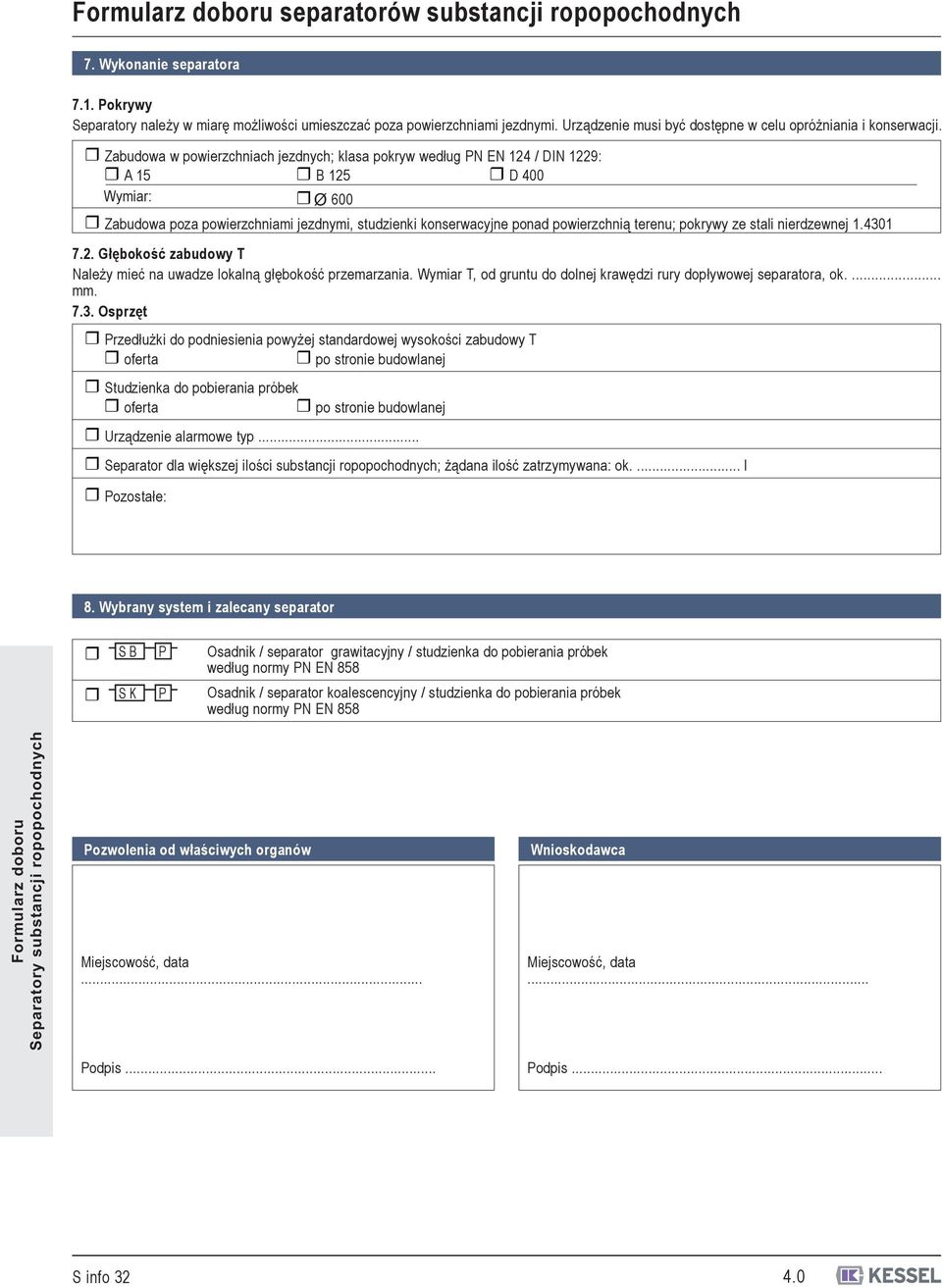

6 separatorów substancji ropopochodnych 7. Wykonanie separatora 7.1. Pokrywy Separatory należy w miarę możliwości umieszczać poza powierzchniami jezdnymi. Urządzenie musi być dostępne w celu opróżniania i konserwacji. Zabudowa w powierzchniach jezdnych; klasa pokryw według PN EN 124 / DIN 1229: A15 B 125 D 400 Wymiar: Ø 600 Zabudowa poza powierzchniami jezdnymi, studzienki konserwacyjne ponad powierzchnią terenu; pokrywy ze stali nierdzewnej Głębokość zabudowy T Należy mieć na uwadze lokalną głębokość przemarzania. Wymiar T, od gruntu do dolnej krawędzi rury dopływowej separatora, ok.... mm Osprzęt Przedłużki do podniesienia powyżej standardowej wysokości zabudowy T oferta po stronie budowlanej Studzienka do pobierania próbek oferta po stronie budowlanej Urządzenie alarmowe typ... Separator dla większej ilości substancji ropopochodnych; żądana ilość zatrzymywana: ok.... l 8. Wybrany system i zalecany separator S B P Osadnik / separator grawitacyjny / studzienka do pobierania próbek według normy PN EN 858 S K P Osadnik / separator koalescencyjny / studzienka do pobierania próbek według normy PN EN 858 Pozwolenia od właściwych organów Miejscowość, data... Wnioskodawca Miejscowość, data... Podpis... Podpis... S info
