1 My Book Live Duo Osobista chmura internetowa Podręcznik użytkownika

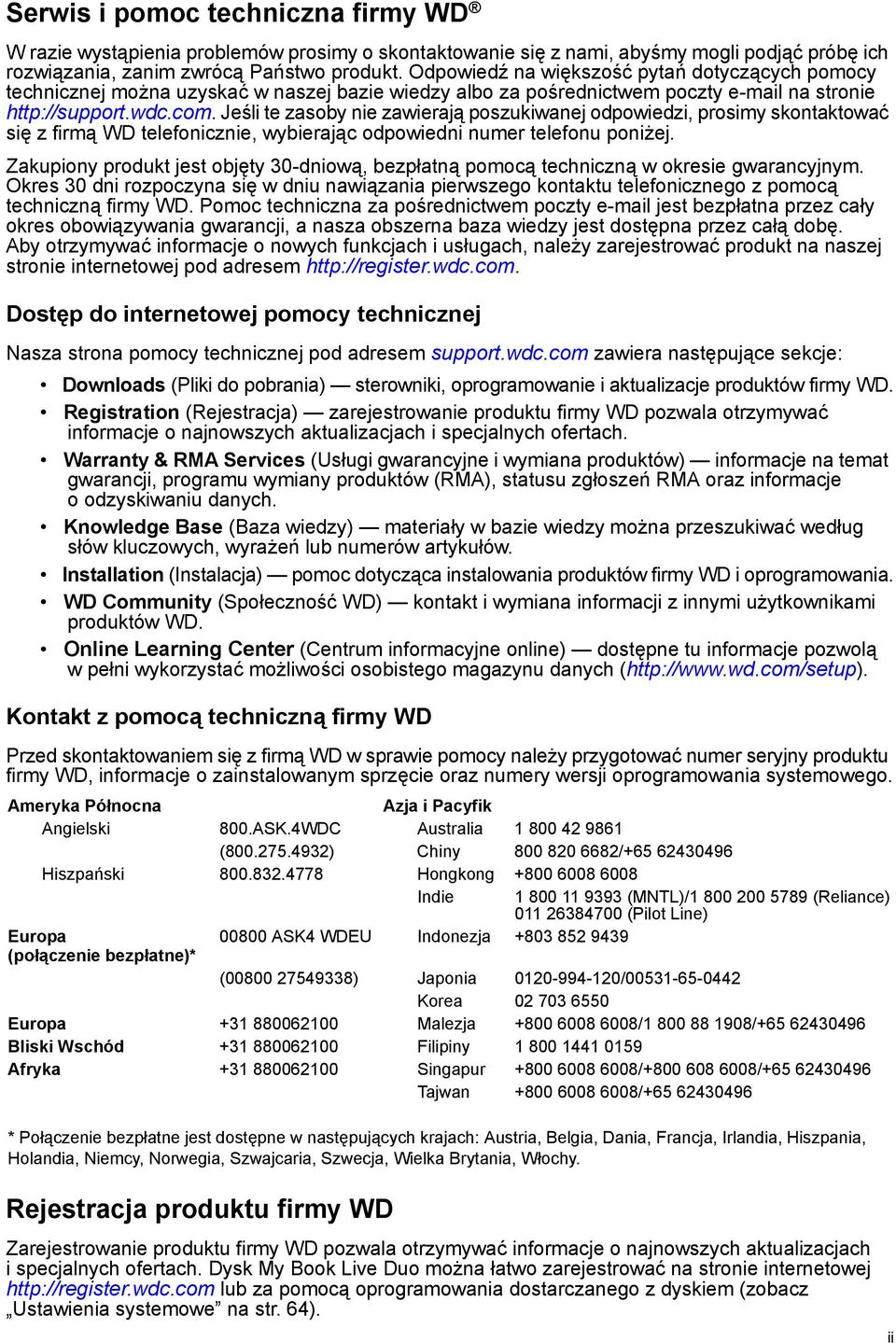

2 Serwis i pomoc techniczna firmy WD W razie wystąpienia problemów prosimy o skontaktowanie się z nami, abyśmy mogli podjąć próbę ich rozwiązania, zanim zwrócą Państwo produkt. Odpowiedź na większość pytań dotyczących pomocy technicznej można uzyskać w naszej bazie wiedzy albo za pośrednictwem poczty na stronie Jeśli te zasoby nie zawierają poszukiwanej odpowiedzi, prosimy skontaktować się z firmą WD telefonicznie, wybierając odpowiedni numer telefonu poniżej. Zakupiony produkt jest objęty 30-dniową, bezpłatną pomocą techniczną w okresie gwarancyjnym. Okres 30 dni rozpoczyna się w dniu nawiązania pierwszego kontaktu telefonicznego z pomocą techniczną firmy WD. Pomoc techniczna za pośrednictwem poczty jest bezpłatna przez cały okres obowiązywania gwarancji, a nasza obszerna baza wiedzy jest dostępna przez całą dobę. Aby otrzymywać informacje o nowych funkcjach i usługach, należy zarejestrować produkt na naszej stronie internetowej pod adresem Dostęp do internetowej pomocy technicznej Nasza strona pomocy technicznej pod adresem support.wdc.com zawiera następujące sekcje: Downloads (Pliki do pobrania) sterowniki, oprogramowanie i aktualizacje produktów firmy WD. Registration (Rejestracja) zarejestrowanie produktu firmy WD pozwala otrzymywać informacje o najnowszych aktualizacjach i specjalnych ofertach. Warranty & RMA Services (Usługi gwarancyjne i wymiana produktów) informacje na temat gwarancji, programu wymiany produktów (RMA), statusu zgłoszeń RMA oraz informacje o odzyskiwaniu danych. Knowledge Base (Baza wiedzy) materiały w bazie wiedzy można przeszukiwać według słów kluczowych, wyrażeń lub numerów artykułów. Installation (Instalacja) pomoc dotycząca instalowania produktów firmy WD i oprogramowania. WD Community (Społeczność WD) kontakt i wymiana informacji z innymi użytkownikami produktów WD. Online Learning Center (Centrum informacyjne online) dostępne tu informacje pozwolą w pełni wykorzystać możliwości osobistego magazynu danych ( Kontakt z pomocą techniczną firmy WD Przed skontaktowaniem się z firmą WD w sprawie pomocy należy przygotować numer seryjny produktu firmy WD, informacje o zainstalowanym sprzęcie oraz numery wersji oprogramowania systemowego. Ameryka Północna Azja i Pacyfik Angielski 800.ASK.4WDC Australia ( ) Chiny / Hiszpański Hongkong Indie (MNTL)/ (Reliance) (Pilot Line) Europa ASK4 WDEU Indonezja (połączenie bezpłatne)* ( ) Japonia / Korea Europa Malezja / / Bliski Wschód Filipiny Afryka Singapur / / Tajwan / * Połączenie bezpłatne jest dostępne w następujących krajach: Austria, Belgia, Dania, Francja, Irlandia, Hiszpania, Holandia, Niemcy, Norwegia, Szwajcaria, Szwecja, Wielka Brytania, Włochy. Rejestracja produktu firmy WD Zarejestrowanie produktu firmy WD pozwala otrzymywać informacje o najnowszych aktualizacjach i specjalnych ofertach. Dysk My Book Live Duo można łatwo zarejestrować na stronie internetowej lub za pomocą oprogramowania dostarczanego z dyskiem (zobacz Ustawienia systemowe na str. 64). ii

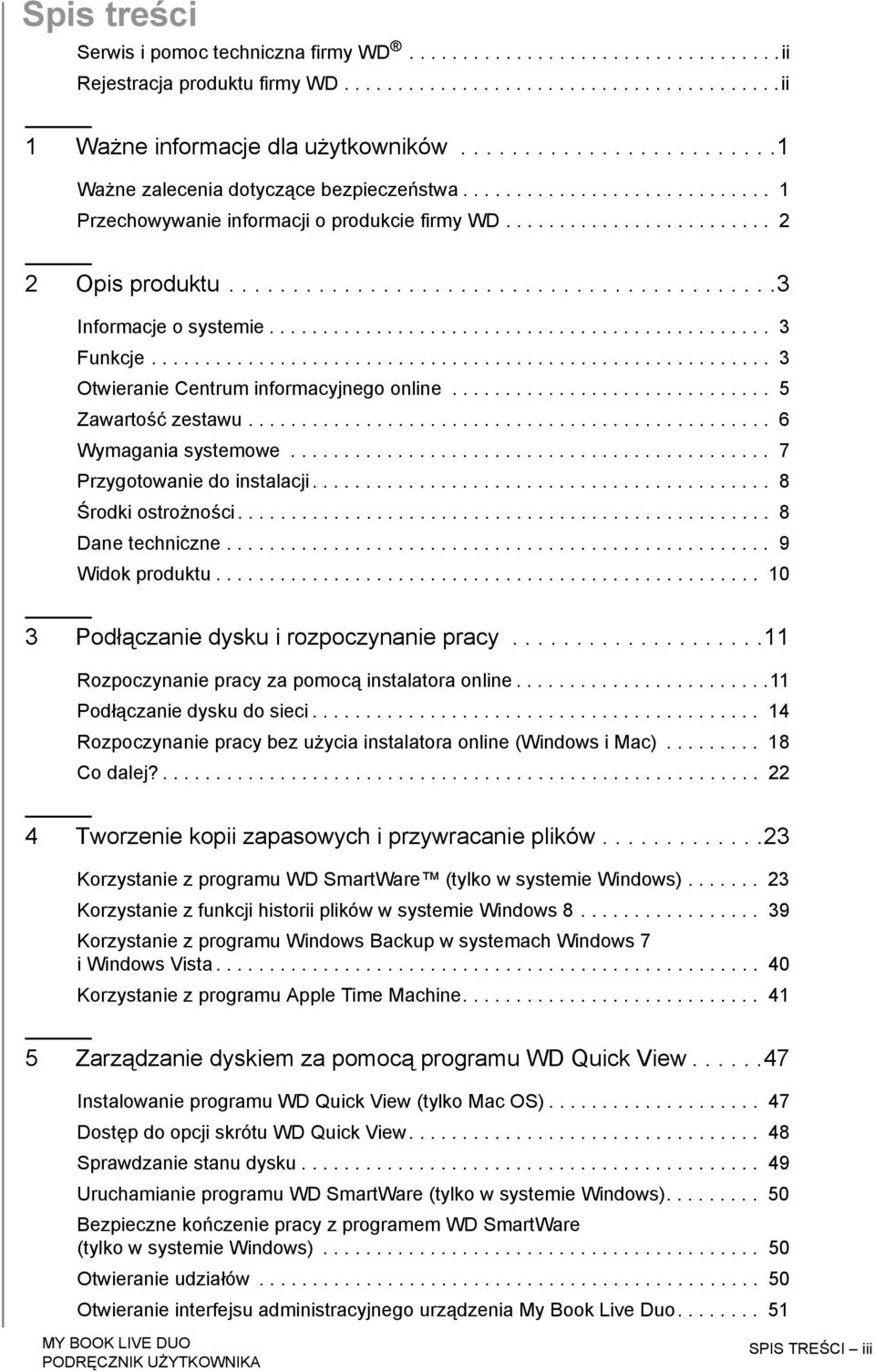

3 Spis treści Serwis i pomoc techniczna firmy WD ii Rejestracja produktu firmy WD ii 1 Ważne informacje dla użytkowników Ważne zalecenia dotyczące bezpieczeństwa Przechowywanie informacji o produkcie firmy WD Opis produktu Informacje o systemie Funkcje Otwieranie Centrum informacyjnego online Zawartość zestawu Wymagania systemowe Przygotowanie do instalacji Środki ostrożności Dane techniczne Widok produktu Podłączanie dysku i rozpoczynanie pracy Rozpoczynanie pracy za pomocą instalatora online Podłączanie dysku do sieci Rozpoczynanie pracy bez użycia instalatora online (Windows i Mac) Co dalej? Tworzenie kopii zapasowych i przywracanie plików Korzystanie z programu WD SmartWare (tylko w systemie Windows) Korzystanie z funkcji historii plików w systemie Windows Korzystanie z programu Windows Backup w systemach Windows 7 i Windows Vista Korzystanie z programu Apple Time Machine Zarządzanie dyskiem za pomocą programu WD Quick View Instalowanie programu WD Quick View (tylko Mac OS) Dostęp do opcji skrótu WD Quick View Sprawdzanie stanu dysku Uruchamianie programu WD SmartWare (tylko w systemie Windows) Bezpieczne kończenie pracy z programem WD SmartWare (tylko w systemie Windows) Otwieranie udziałów Otwieranie interfejsu administracyjnego urządzenia My Book Live Duo MY BOOK LIVE DUO SPIS TREŚCI iii

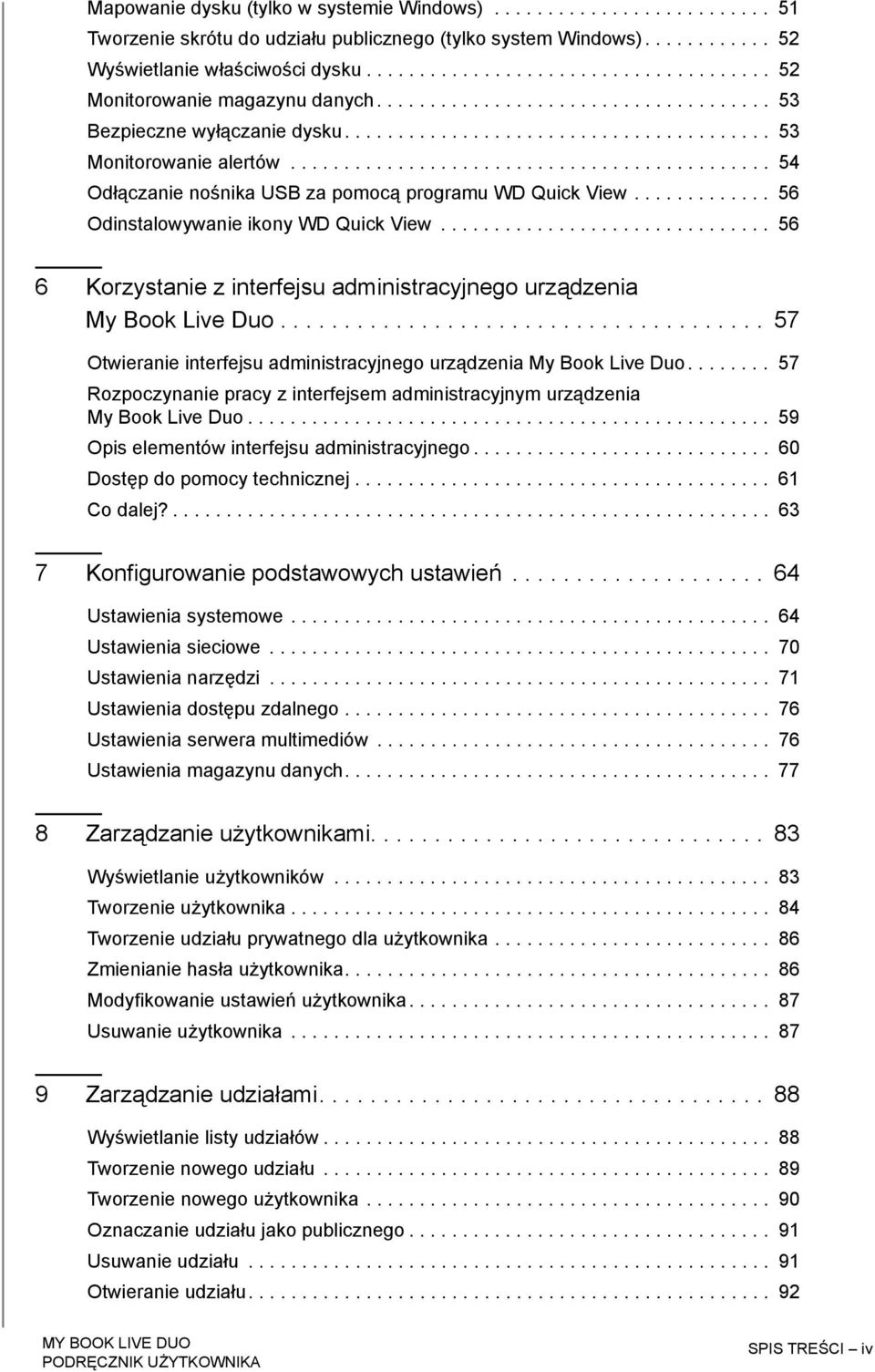

4 Mapowanie dysku (tylko w systemie Windows) Tworzenie skrótu do udziału publicznego (tylko system Windows) Wyświetlanie właściwości dysku Monitorowanie magazynu danych Bezpieczne wyłączanie dysku Monitorowanie alertów Odłączanie nośnika USB za pomocą programu WD Quick View Odinstalowywanie ikony WD Quick View Korzystanie z interfejsu administracyjnego urządzenia My Book Live Duo Otwieranie interfejsu administracyjnego urządzenia My Book Live Duo Rozpoczynanie pracy z interfejsem administracyjnym urządzenia My Book Live Duo Opis elementów interfejsu administracyjnego Dostęp do pomocy technicznej Co dalej? Konfigurowanie podstawowych ustawień Ustawienia systemowe Ustawienia sieciowe Ustawienia narzędzi Ustawienia dostępu zdalnego Ustawienia serwera multimediów Ustawienia magazynu danych Zarządzanie użytkownikami Wyświetlanie użytkowników Tworzenie użytkownika Tworzenie udziału prywatnego dla użytkownika Zmienianie hasła użytkownika Modyfikowanie ustawień użytkownika Usuwanie użytkownika Zarządzanie udziałami Wyświetlanie listy udziałów Tworzenie nowego udziału Tworzenie nowego użytkownika Oznaczanie udziału jako publicznego Usuwanie udziału Otwieranie udziału MY BOOK LIVE DUO SPIS TREŚCI iv

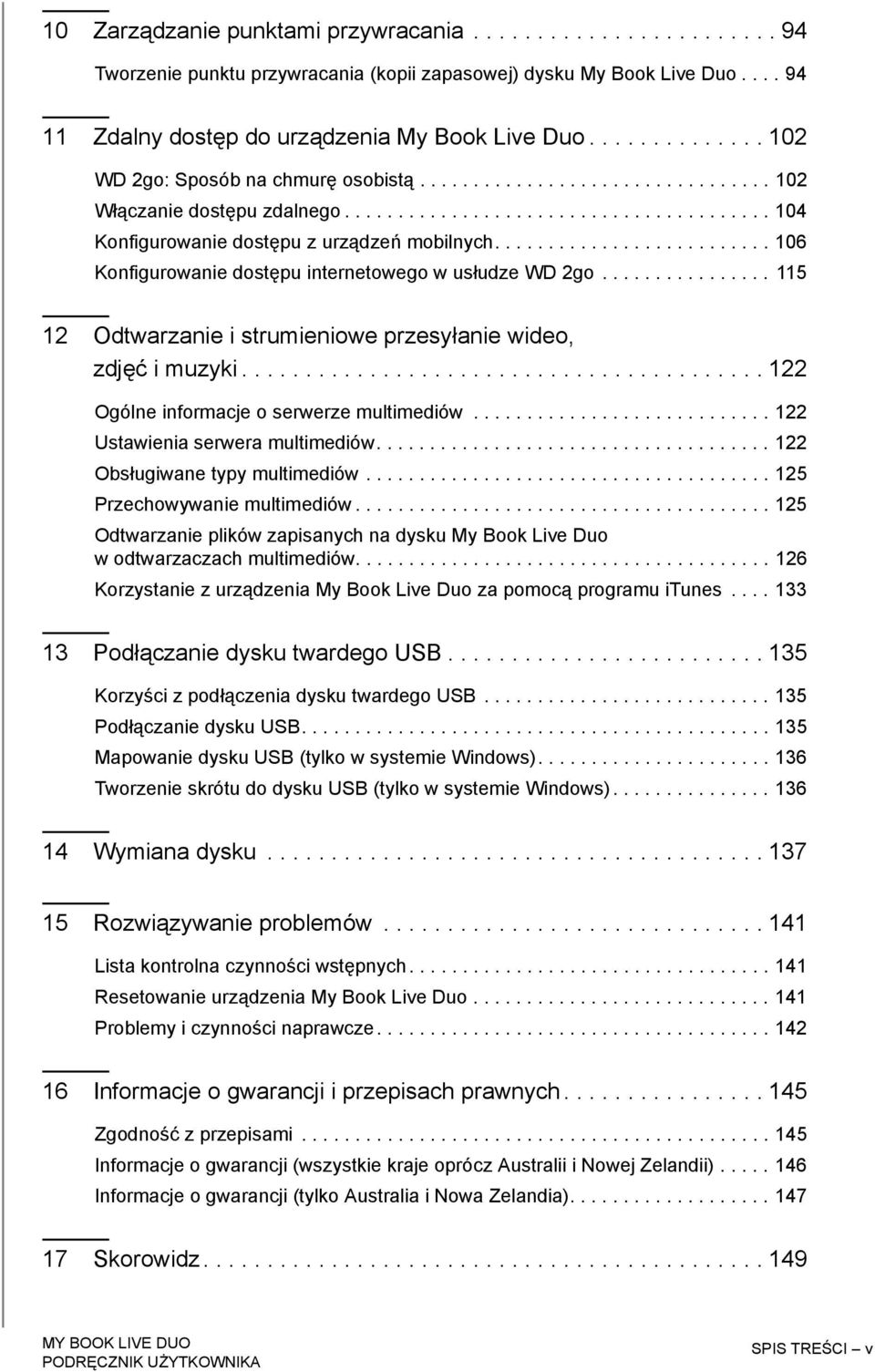

5 10 Zarządzanie punktami przywracania Tworzenie punktu przywracania (kopii zapasowej) dysku My Book Live Duo Zdalny dostęp do urządzenia My Book Live Duo WD 2go: Sposób na chmurę osobistą Włączanie dostępu zdalnego Konfigurowanie dostępu z urządzeń mobilnych Konfigurowanie dostępu internetowego w usłudze WD 2go Odtwarzanie i strumieniowe przesyłanie wideo, zdjęć i muzyki Ogólne informacje o serwerze multimediów Ustawienia serwera multimediów Obsługiwane typy multimediów Przechowywanie multimediów Odtwarzanie plików zapisanych na dysku My Book Live Duo w odtwarzaczach multimediów Korzystanie z urządzenia My Book Live Duo za pomocą programu itunes Podłączanie dysku twardego USB Korzyści z podłączenia dysku twardego USB Podłączanie dysku USB Mapowanie dysku USB (tylko w systemie Windows) Tworzenie skrótu do dysku USB (tylko w systemie Windows) Wymiana dysku Rozwiązywanie problemów Lista kontrolna czynności wstępnych Resetowanie urządzenia My Book Live Duo Problemy i czynności naprawcze Informacje o gwarancji i przepisach prawnych Zgodność z przepisami Informacje o gwarancji (wszystkie kraje oprócz Australii i Nowej Zelandii) Informacje o gwarancji (tylko Australia i Nowa Zelandia) Skorowidz MY BOOK LIVE DUO SPIS TREŚCI v

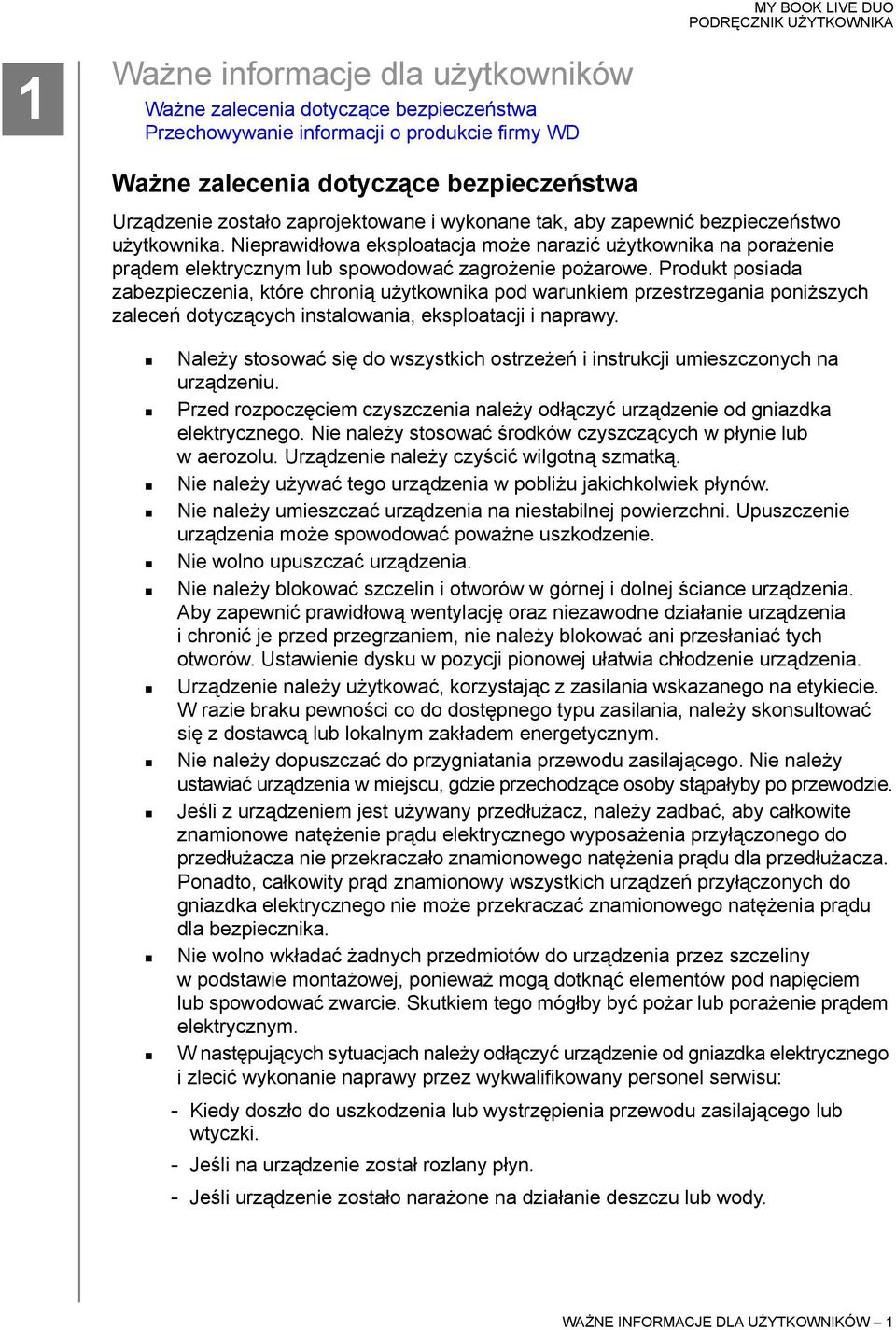

6 1 Ważne informacje dla użytkowników Ważne zalecenia dotyczące bezpieczeństwa Przechowywanie informacji o produkcie firmy WD Ważne zalecenia dotyczące bezpieczeństwa Urządzenie zostało zaprojektowane i wykonane tak, aby zapewnić bezpieczeństwo użytkownika. Nieprawidłowa eksploatacja może narazić użytkownika na porażenie prądem elektrycznym lub spowodować zagrożenie pożarowe. Produkt posiada zabezpieczenia, które chronią użytkownika pod warunkiem przestrzegania poniższych zaleceń dotyczących instalowania, eksploatacji i naprawy. Należy stosować się do wszystkich ostrzeżeń i instrukcji umieszczonych na urządzeniu. Przed rozpoczęciem czyszczenia należy odłączyć urządzenie od gniazdka elektrycznego. Nie należy stosować środków czyszczących w płynie lub w aerozolu. Urządzenie należy czyścić wilgotną szmatką. Nie należy używać tego urządzenia w pobliżu jakichkolwiek płynów. Nie należy umieszczać urządzenia na niestabilnej powierzchni. Upuszczenie urządzenia może spowodować poważne uszkodzenie. Nie wolno upuszczać urządzenia. Nie należy blokować szczelin i otworów w górnej i dolnej ściance urządzenia. Aby zapewnić prawidłową wentylację oraz niezawodne działanie urządzenia i chronić je przed przegrzaniem, nie należy blokować ani przesłaniać tych otworów. Ustawienie dysku w pozycji pionowej ułatwia chłodzenie urządzenia. Urządzenie należy użytkować, korzystając z zasilania wskazanego na etykiecie. W razie braku pewności co do dostępnego typu zasilania, należy skonsultować się z dostawcą lub lokalnym zakładem energetycznym. Nie należy dopuszczać do przygniatania przewodu zasilającego. Nie należy ustawiać urządzenia w miejscu, gdzie przechodzące osoby stąpałyby po przewodzie. Jeśli z urządzeniem jest używany przedłużacz, należy zadbać, aby całkowite znamionowe natężenie prądu elektrycznego wyposażenia przyłączonego do przedłużacza nie przekraczało znamionowego natężenia prądu dla przedłużacza. Ponadto, całkowity prąd znamionowy wszystkich urządzeń przyłączonych do gniazdka elektrycznego nie może przekraczać znamionowego natężenia prądu dla bezpiecznika. Nie wolno wkładać żadnych przedmiotów do urządzenia przez szczeliny w podstawie montażowej, ponieważ mogą dotknąć elementów pod napięciem lub spowodować zwarcie. Skutkiem tego mógłby być pożar lub porażenie prądem elektrycznym. W następujących sytuacjach należy odłączyć urządzenie od gniazdka elektrycznego i zlecić wykonanie naprawy przez wykwalifikowany personel serwisu: - Kiedy doszło do uszkodzenia lub wystrzępienia przewodu zasilającego lub wtyczki. - Jeśli na urządzenie został rozlany płyn. - Jeśli urządzenie zostało narażone na działanie deszczu lub wody. WAŻNE INFORMACJE DLA UŻYTKOWNIKÓW 1

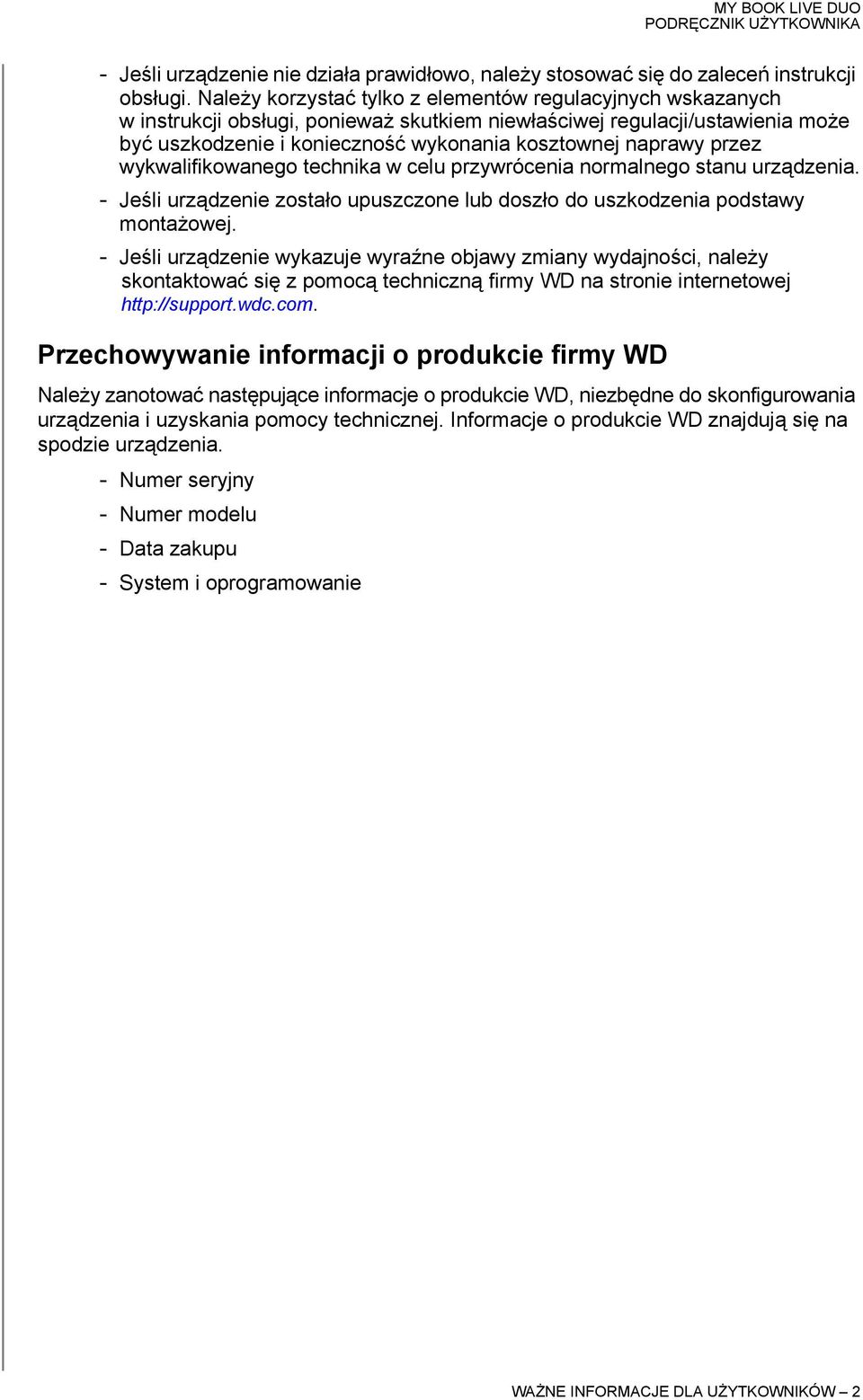

7 - Jeśli urządzenie nie działa prawidłowo, należy stosować się do zaleceń instrukcji obsługi. Należy korzystać tylko z elementów regulacyjnych wskazanych w instrukcji obsługi, ponieważ skutkiem niewłaściwej regulacji/ustawienia może być uszkodzenie i konieczność wykonania kosztownej naprawy przez wykwalifikowanego technika w celu przywrócenia normalnego stanu urządzenia. - Jeśli urządzenie zostało upuszczone lub doszło do uszkodzenia podstawy montażowej. - Jeśli urządzenie wykazuje wyraźne objawy zmiany wydajności, należy skontaktować się z pomocą techniczną firmy WD na stronie internetowej Przechowywanie informacji o produkcie firmy WD Należy zanotować następujące informacje o produkcie WD, niezbędne do skonfigurowania urządzenia i uzyskania pomocy technicznej. Informacje o produkcie WD znajdują się na spodzie urządzenia. - Numer seryjny - Numer modelu - Data zakupu - System i oprogramowanie WAŻNE INFORMACJE DLA UŻYTKOWNIKÓW 2

8 12 Opis produktu Informacje o systemie Funkcje Otwieranie Centrum informacyjnego online Zawartość zestawu Wymagania systemowe Przygotowanie do instalacji Środki ostrożności Dane techniczne Widok produktu Informacje o systemie Osobista chmura internetowa My Book Live Duo to dwudyskowy system o wysokiej wydajności, zapewniający bezpieczny bezprzewodowy dostęp do multimediów i dokumentów z każdego komputera, tabletu i smartfonu podłączonego do routera bezprzewodowego. Udostępniaj pliki użytkownikom komputerów Mac i PC, odtwarzaj multimedia w domowym centrum rozrywki i otwieraj swoje dokumenty w internetowych aplikacjach dla urządzeń mobilnych. Podłącz ten zaawansowany system do routera bezprzewodowego, aby utworzyć centralny magazyn danych dostępny w sieci domowej i przez Internet. Udostępniaj pliki użytkownikom komputerów Mac i PC, odtwarzaj multimedia w telewizorze za pośrednictwem urządzeń DLNA i korzystaj ze swoich plików w podróży za pomocą aplikacji i serwisu WD 2go. Niniejszy podręcznik użytkownika zawiera instrukcje opisujące krok po kroku proces instalacji oraz inne ważne informacje dotyczące omawianego produktu firmy WD. Uaktualnienia tego podręcznika oraz inne wersje językowe można pobrać na stronie internetowej Najnowsze informacje o tym produkcie można znaleźć na naszej stronie internetowej pod adresem Funkcje Maksymalna pojemność w trybie woluminu łączonego system jest fabrycznie skonfigurowany w taki sposób, że oba dyski są połączone w jeden duży wolumin. Rozwiązanie to pozwala w pełni wykorzystać pojemność dysków. Podwójne zabezpieczenie danych w technologii RAID 1 skonfigurowanie systemu w trybie ochrony danych (nazywanym również trybem dublowania lub RAID 1) powoduje podzielenie wolnego miejsca na dwie części. Połowa pojemności będzie wykorzystywana do przechowywania oryginalnych plików, a druga dodatkowych kopii. W razie awarii jednego z dysków dane pozostają bezpieczne, ponieważ na drugim dysku znajduje się ich dodatkowa kopia. Kompleksowe, wszechstronne rozwiązanie urządzenie My Book Live Duo zawiera dwa energooszczędne dyski twarde WD o wysokiej pojemności, które pracują cicho i nie nagrzewają się podczas pracy. Dyski są fabrycznie testowane w obudowie dla zagwarantowania optymalnej wydajności i niezawodności marki WD. OPIS PRODUKTU 3

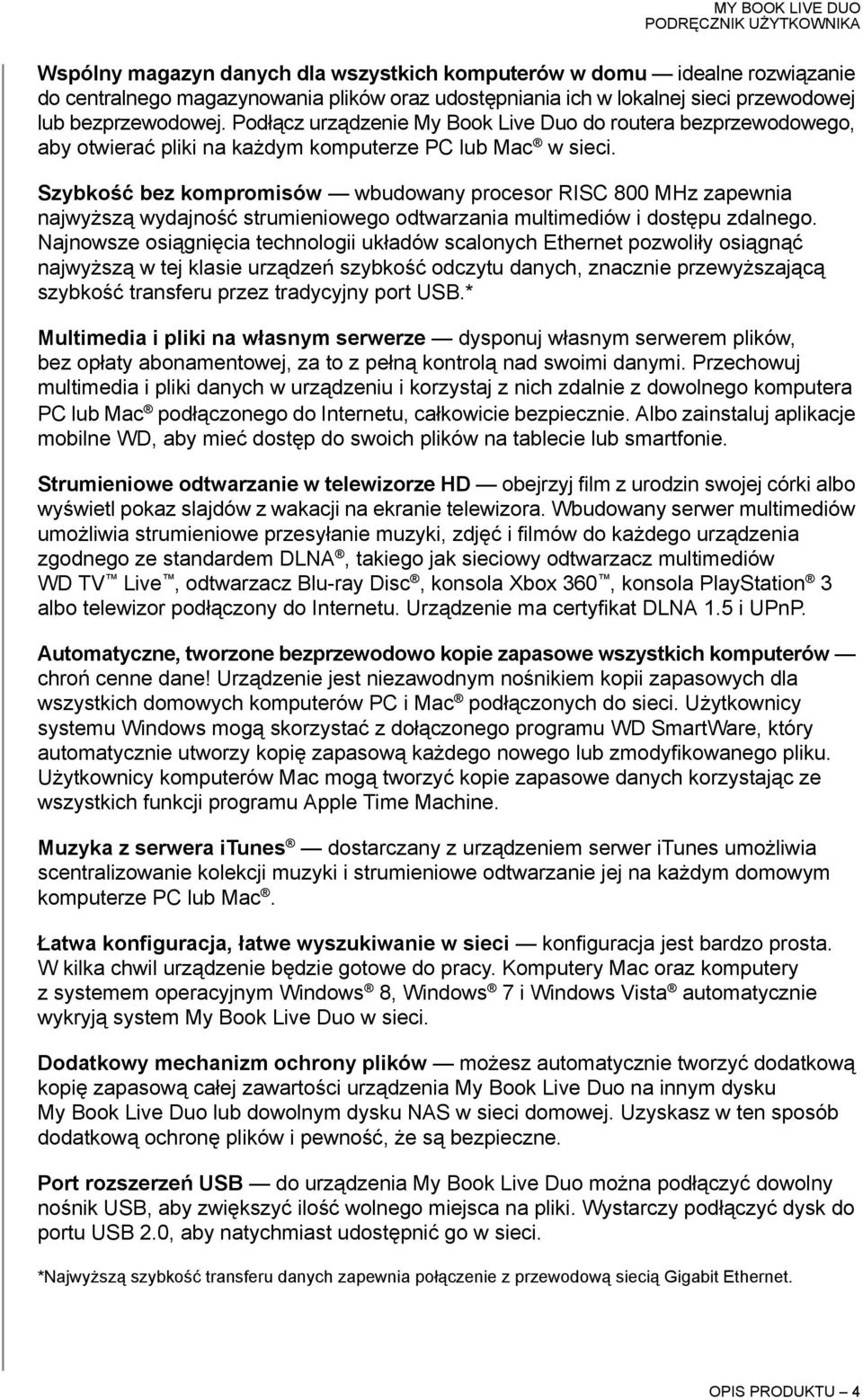

9 Wspólny magazyn danych dla wszystkich komputerów w domu idealne rozwiązanie do centralnego magazynowania plików oraz udostępniania ich w lokalnej sieci przewodowej lub bezprzewodowej. Podłącz urządzenie My Book Live Duo do routera bezprzewodowego, aby otwierać pliki na każdym komputerze PC lub Mac w sieci. Szybkość bez kompromisów wbudowany procesor RISC 800 MHz zapewnia najwyższą wydajność strumieniowego odtwarzania multimediów i dostępu zdalnego. Najnowsze osiągnięcia technologii układów scalonych Ethernet pozwoliły osiągnąć najwyższą w tej klasie urządzeń szybkość odczytu danych, znacznie przewyższającą szybkość transferu przez tradycyjny port USB.* Multimedia i pliki na własnym serwerze dysponuj własnym serwerem plików, bez opłaty abonamentowej, za to z pełną kontrolą nad swoimi danymi. Przechowuj multimedia i pliki danych w urządzeniu i korzystaj z nich zdalnie z dowolnego komputera PC lub Mac podłączonego do Internetu, całkowicie bezpiecznie. Albo zainstaluj aplikacje mobilne WD, aby mieć dostęp do swoich plików na tablecie lub smartfonie. Strumieniowe odtwarzanie w telewizorze HD obejrzyj film z urodzin swojej córki albo wyświetl pokaz slajdów z wakacji na ekranie telewizora. Wbudowany serwer multimediów umożliwia strumieniowe przesyłanie muzyki, zdjęć i filmów do każdego urządzenia zgodnego ze standardem DLNA, takiego jak sieciowy odtwarzacz multimediów WD TV Live, odtwarzacz Blu-ray Disc, konsola Xbox 360, konsola PlayStation 3 albo telewizor podłączony do Internetu. Urządzenie ma certyfikat DLNA 1.5 i UPnP. Automatyczne, tworzone bezprzewodowo kopie zapasowe wszystkich komputerów chroń cenne dane! Urządzenie jest niezawodnym nośnikiem kopii zapasowych dla wszystkich domowych komputerów PC i Mac podłączonych do sieci. Użytkownicy systemu Windows mogą skorzystać z dołączonego programu WD SmartWare, który automatycznie utworzy kopię zapasową każdego nowego lub zmodyfikowanego pliku. Użytkownicy komputerów Mac mogą tworzyć kopie zapasowe danych korzystając ze wszystkich funkcji programu Apple Time Machine. Muzyka z serwera itunes dostarczany z urządzeniem serwer itunes umożliwia scentralizowanie kolekcji muzyki i strumieniowe odtwarzanie jej na każdym domowym komputerze PC lub Mac. Łatwa konfiguracja, łatwe wyszukiwanie w sieci konfiguracja jest bardzo prosta. W kilka chwil urządzenie będzie gotowe do pracy. Komputery Mac oraz komputery z systemem operacyjnym Windows 8, Windows 7 i Windows Vista automatycznie wykryją system My Book Live Duo w sieci. Dodatkowy mechanizm ochrony plików możesz automatycznie tworzyć dodatkową kopię zapasową całej zawartości urządzenia My Book Live Duo na innym dysku My Book Live Duo lub dowolnym dysku NAS w sieci domowej. Uzyskasz w ten sposób dodatkową ochronę plików i pewność, że są bezpieczne. Port rozszerzeń USB do urządzenia My Book Live Duo można podłączyć dowolny nośnik USB, aby zwiększyć ilość wolnego miejsca na pliki. Wystarczy podłączyć dysk do portu USB 2.0, aby natychmiast udostępnić go w sieci. *Najwyższą szybkość transferu danych zapewnia połączenie z przewodową siecią Gigabit Ethernet. OPIS PRODUKTU 4

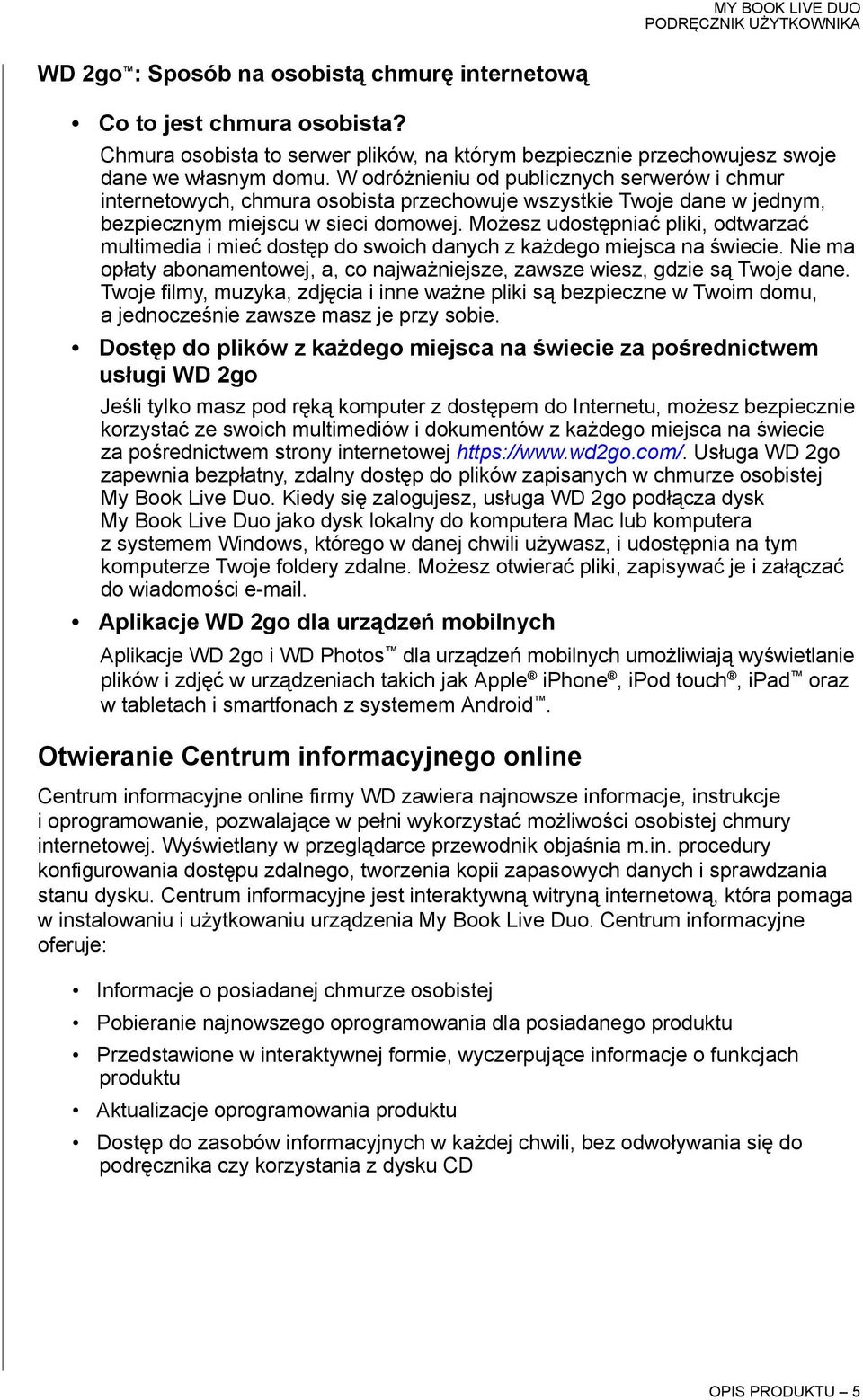

10 WD 2go : Sposób na osobistą chmurę internetową Co to jest chmura osobista? Chmura osobista to serwer plików, na którym bezpiecznie przechowujesz swoje dane we własnym domu. W odróżnieniu od publicznych serwerów i chmur internetowych, chmura osobista przechowuje wszystkie Twoje dane w jednym, bezpiecznym miejscu w sieci domowej. Możesz udostępniać pliki, odtwarzać multimedia i mieć dostęp do swoich danych z każdego miejsca na świecie. Nie ma opłaty abonamentowej, a, co najważniejsze, zawsze wiesz, gdzie są Twoje dane. Twoje filmy, muzyka, zdjęcia i inne ważne pliki są bezpieczne w Twoim domu, a jednocześnie zawsze masz je przy sobie. Dostęp do plików z każdego miejsca na świecie za pośrednictwem usługi WD 2go Jeśli tylko masz pod ręką komputer z dostępem do Internetu, możesz bezpiecznie korzystać ze swoich multimediów i dokumentów z każdego miejsca na świecie za pośrednictwem strony internetowej Usługa WD 2go zapewnia bezpłatny, zdalny dostęp do plików zapisanych w chmurze osobistej My Book Live Duo. Kiedy się zalogujesz, usługa WD 2go podłącza dysk My Book Live Duo jako dysk lokalny do komputera Mac lub komputera z systemem Windows, którego w danej chwili używasz, i udostępnia na tym komputerze Twoje foldery zdalne. Możesz otwierać pliki, zapisywać je i załączać do wiadomości . Aplikacje WD 2go dla urządzeń mobilnych Aplikacje WD 2go i WD Photos dla urządzeń mobilnych umożliwiają wyświetlanie plików i zdjęć w urządzeniach takich jak Apple iphone, ipod touch, ipad oraz w tabletach i smartfonach z systemem Android. Otwieranie Centrum informacyjnego online Centrum informacyjne online firmy WD zawiera najnowsze informacje, instrukcje i oprogramowanie, pozwalające w pełni wykorzystać możliwości osobistej chmury internetowej. Wyświetlany w przeglądarce przewodnik objaśnia m.in. procedury konfigurowania dostępu zdalnego, tworzenia kopii zapasowych danych i sprawdzania stanu dysku. Centrum informacyjne jest interaktywną witryną internetową, która pomaga w instalowaniu i użytkowaniu urządzenia My Book Live Duo. Centrum informacyjne oferuje: Informacje o posiadanej chmurze osobistej Pobieranie najnowszego oprogramowania dla posiadanego produktu Przedstawione w interaktywnej formie, wyczerpujące informacje o funkcjach produktu Aktualizacje oprogramowania produktu Dostęp do zasobów informacyjnych w każdej chwili, bez odwoływania się do podręcznika czy korzystania z dysku CD OPIS PRODUKTU 5

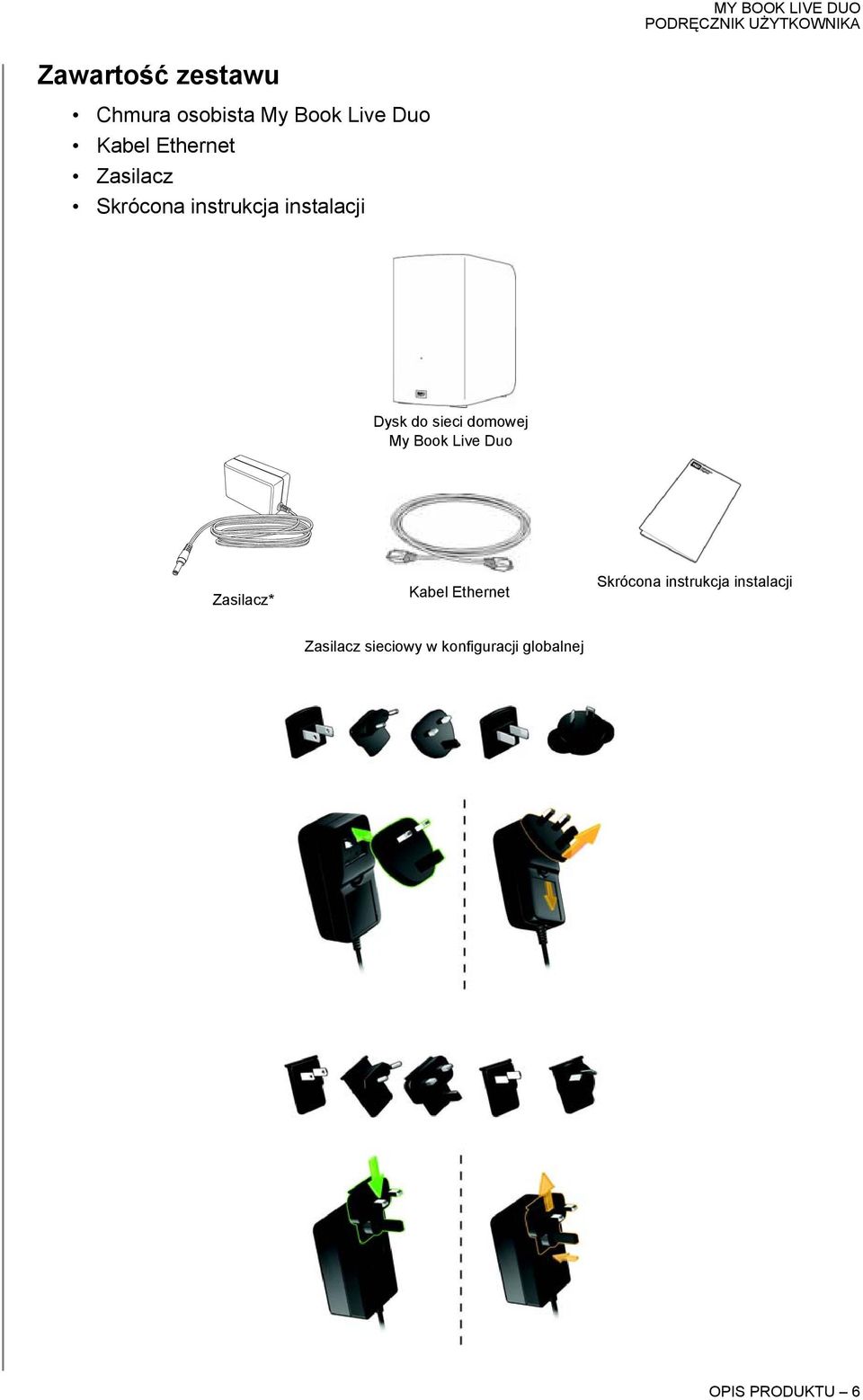

11 Zawartość zestawu Chmura osobista My Book Live Duo Kabel Ethernet Zasilacz Skrócona instrukcja instalacji Dysk do sieci domowej My Book Live Duo Zasilacz* Kabel Ethernet Skrócona instrukcja instalacji Zasilacz sieciowy w konfiguracji globalnej OPIS PRODUKTU 6

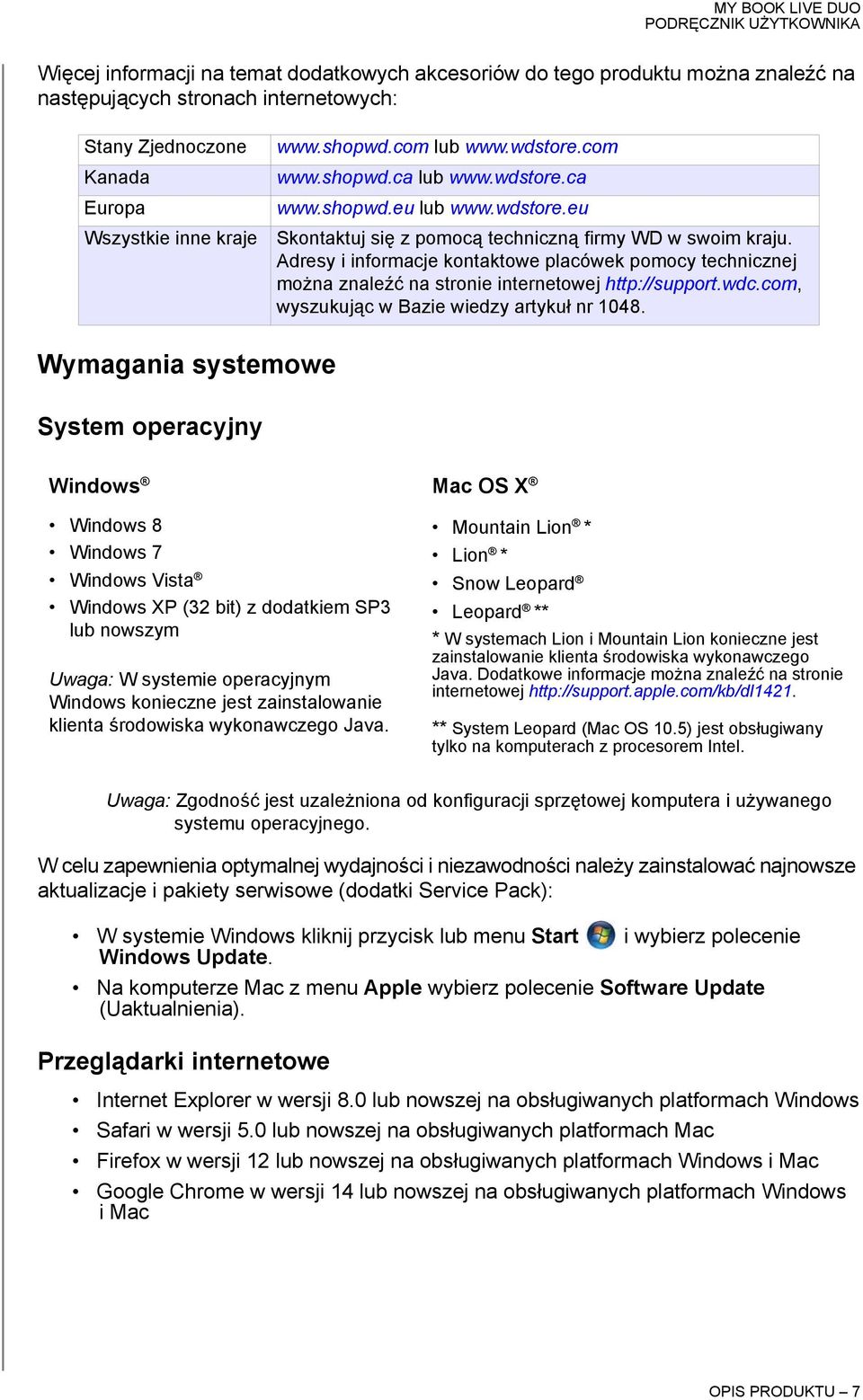

12 Więcej informacji na temat dodatkowych akcesoriów do tego produktu można znaleźć na następujących stronach internetowych: Stany Zjednoczone Kanada Europa Wszystkie inne kraje lub lub lub Skontaktuj się z pomocą techniczną firmy WD w swoim kraju. Adresy i informacje kontaktowe placówek pomocy technicznej można znaleźć na stronie internetowej wyszukując w Bazie wiedzy artykuł nr Wymagania systemowe System operacyjny Windows Mac OS X Windows 8 Windows 7 Windows Vista Windows XP (32 bit) z dodatkiem SP3 lub nowszym Uwaga: W systemie operacyjnym Windows konieczne jest zainstalowanie klienta środowiska wykonawczego Java. Mountain Lion * Lion * Snow Leopard Leopard ** * W systemach Lion i Mountain Lion konieczne jest zainstalowanie klienta środowiska wykonawczego Java. Dodatkowe informacje można znaleźć na stronie internetowej ** System Leopard (Mac OS 10.5) jest obsługiwany tylko na komputerach z procesorem Intel. Uwaga: Zgodność jest uzależniona od konfiguracji sprzętowej komputera i używanego systemu operacyjnego. W celu zapewnienia optymalnej wydajności i niezawodności należy zainstalować najnowsze aktualizacje i pakiety serwisowe (dodatki Service Pack): W systemie Windows kliknij przycisk lub menu Start i wybierz polecenie Windows Update. Na komputerze Mac z menu Apple wybierz polecenie Software Update (Uaktualnienia). Przeglądarki internetowe Internet Explorer w wersji 8.0 lub nowszej na obsługiwanych platformach Windows Safari w wersji 5.0 lub nowszej na obsługiwanych platformach Mac Firefox w wersji 12 lub nowszej na obsługiwanych platformach Windows i Mac Google Chrome w wersji 14 lub nowszej na obsługiwanych platformach Windows i Mac OPIS PRODUKTU 7

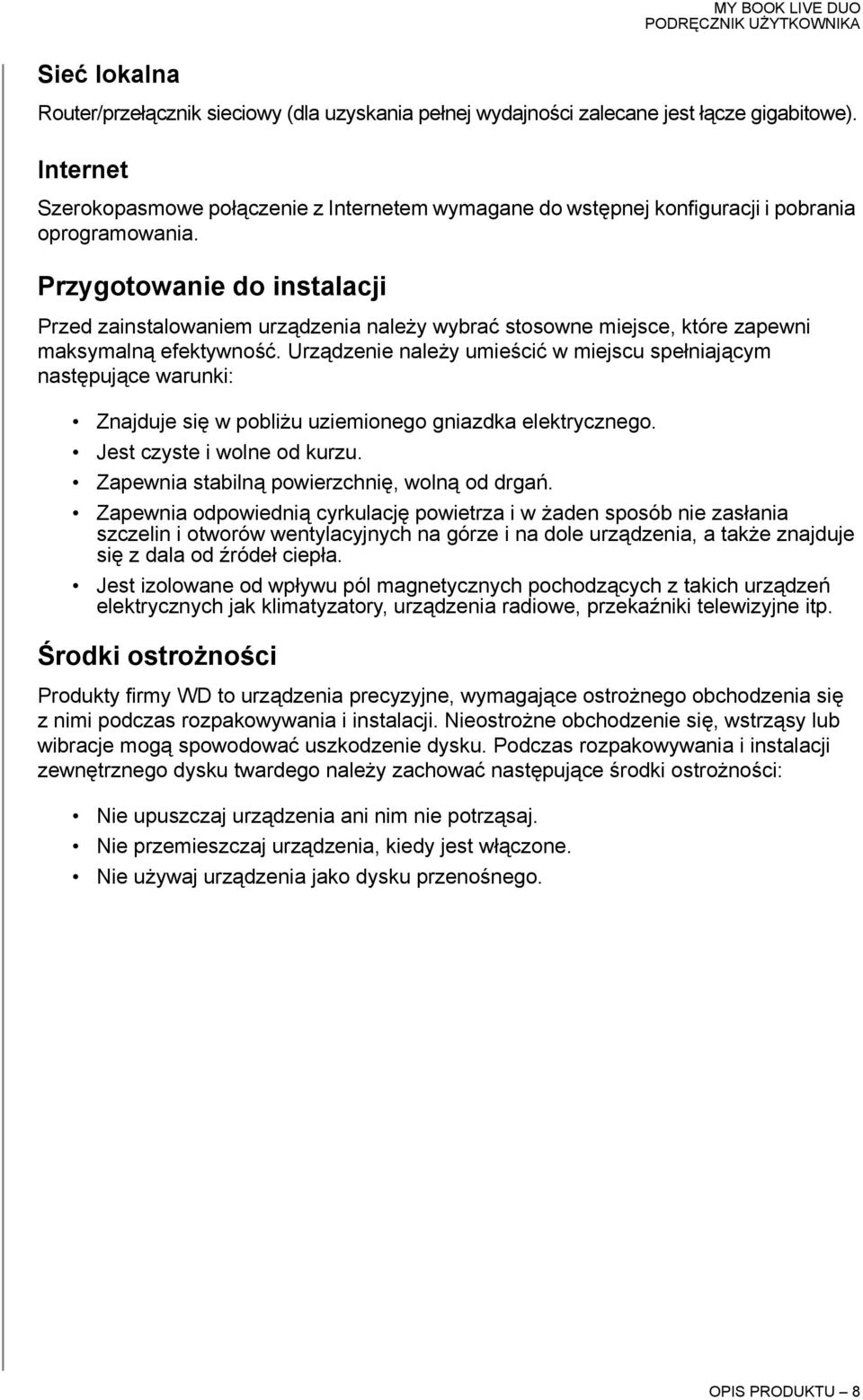

13 Sieć lokalna Router/przełącznik sieciowy (dla uzyskania pełnej wydajności zalecane jest łącze gigabitowe). Internet Szerokopasmowe połączenie z Internetem wymagane do wstępnej konfiguracji i pobrania oprogramowania. Przygotowanie do instalacji Przed zainstalowaniem urządzenia należy wybrać stosowne miejsce, które zapewni maksymalną efektywność. Urządzenie należy umieścić w miejscu spełniającym następujące warunki: Znajduje się w pobliżu uziemionego gniazdka elektrycznego. Jest czyste i wolne od kurzu. Zapewnia stabilną powierzchnię, wolną od drgań. Zapewnia odpowiednią cyrkulację powietrza i w żaden sposób nie zasłania szczelin i otworów wentylacyjnych na górze i na dole urządzenia, a także znajduje się z dala od źródeł ciepła. Jest izolowane od wpływu pól magnetycznych pochodzących z takich urządzeń elektrycznych jak klimatyzatory, urządzenia radiowe, przekaźniki telewizyjne itp. Środki ostrożności Produkty firmy WD to urządzenia precyzyjne, wymagające ostrożnego obchodzenia się z nimi podczas rozpakowywania i instalacji. Nieostrożne obchodzenie się, wstrząsy lub wibracje mogą spowodować uszkodzenie dysku. Podczas rozpakowywania i instalacji zewnętrznego dysku twardego należy zachować następujące środki ostrożności: Nie upuszczaj urządzenia ani nim nie potrząsaj. Nie przemieszczaj urządzenia, kiedy jest włączone. Nie używaj urządzenia jako dysku przenośnego. OPIS PRODUKTU 8

14 Dane techniczne Ethernet Wewnętrzny dysk twardy Obsługiwane protokoły Połączenie sieciowe Gigabit Ethernet o dużej przepustowości (100/1000) 2 dyski twarde WD SATA 3,5 cala CIFS/SMB, NFS, FTP, AFP Porty wejścia/wyjścia Port Gigabit Ethernet (RJ-45) USB 2.0 (Host) Obsługiwane systemy klienckie Windows 8 Windows 7 Windows Vista Windows XP* Mac OS X Mountain Lion Mac OS X Lion Mac OS X Snow Leopard Mac OS X Leopard* Wymiary i masa Długość: 6,06" (154 mm) Szerokość: 3,86" (98 mm) Wysokość: 6,68" (169 mm) Masa: 4,88 funta (2,2 kg) Źródło zasilania Temperatura Napięcie wejściowe: prąd przemienny 100 do 240 V Częstotliwość wejściowa: 50 do 60 Hz Napięcie wyjściowe: prąd stały 12 V, 3,0 A Zasilanie: 36 W Temperatura podczas pracy: 5 do 35 C (41 do 95 F) Temperatura podczas przechowywania: -20 do 65 C (-4 do 149 F) * Ograniczone wsparcie OPIS PRODUKTU 9

15 Widok produktu Przycisk resetowania Wielokolorowy wskaźnik diodowy Port USB 2.0 Port Gigabit Ethernet Gniazdo zabezpieczeń typu Kensington Element Ikona Opis Port Gigabit Ethernet Port USB 2.0 Przycisk resetowania Złącze zasilania Gniazdo zabezpieczeń typu Kensington Umożliwia przyłączenie urządzenia do sieci lokalnej. Umożliwia podłączanie dysku twardego USB, zapewniającego dodatkową pamięć masową. Umożliwia przywrócenie ustawień takich jak nazwa użytkownika i hasło administratora urządzenia. Aby uzyskać więcej informacji, zobacz Resetowanie urządzenia My Book Live Duo na str Umożliwia podłączenie urządzenia do zasilacza sieciowego przyłączonego do gniazdka elektrycznego. Dla bezpieczeństwa urządzenie jest wyposażone w gniazdo zabezpieczeń typu Kensington, do którego można podłączyć standardową linkę antykradzieżową typu Kensington. Więcej informacji można znaleźć na stronie internetowej OPIS PRODUKTU 10

16 3 Podłączanie dysku i rozpoczynanie pracy Rozpoczynanie pracy za pomocą instalatora online Rozpoczynanie pracy bez użycia instalatora online (Windows i Mac) Co dalej? Przygotowanie urządzenia My Book Live Duo do pracy jest bardzo proste: rozpakuj je, a następnie pobierz i uruchom program instalacyjny dostępny na stronie internetowej Następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby podłączyć urządzenie. Wskaźniki diodowe (LED) na przednim i tylnym panelu urządzenia informują, czy łącze sieciowe działa prawidłowo. Uwaga: Informacje o bezpiecznym wyłączaniu i odłączeniu dysku zawierają sekcje Bezpieczne wyłączanie dysku na str. 53 i Wyłączanie i ponowne uruchamianie na str. 73. Rozpoczynanie pracy za pomocą instalatora online Instalator online prowadzi użytkownika przez procedurę podłączenia urządzenia do sieci w domu lub w małym biurze. Wykonaj następujące czynności, aby pobrać i uruchomić program instalacyjny, wykryć dysk w sieci i rozpocząć pracę. Program instalacyjny można pobrać na stronie internetowej Centrum informacyjnego WD pod adresem Pobieranie i instalowanie programu instalacyjnego online Zanim podłączysz urządzenie My Book Live Duo, wykonaj następujące czynności, aby pobrać oprogramowanie, które pomoże zainstalować i skonfigurować dysk. 1. Otwórz przeglądarkę internetową. Zobacz wymagania dotyczące przeglądarek w sekcji Przeglądarki internetowe na str W polu adresu wpisz 3. Na ekranie Welcome to the Learning Center (Witamy w Centrum informacyjnym) wybierz urządzenie My Book Live Duo. 4. Kliknij przycisk Go to Downloads (Przejdź do pobierania). Uwaga: Centrum informacyjne automatycznie wykryje system operacyjny komputera. Aby pobrać program instalacyjny dla innego systemu operacyjnego, należy wybrać odpowiedni system operacyjny z menu rozwijanego na górze strony przed kliknięciem przycisku umożliwiającego pobranie programu instalacyjnego. 5. Pobierz pliki, a następnie kliknij dwukrotnie plik Setup.exe (Windows) lub My Book Live Duo Setup.dmg (Mac). PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY 11

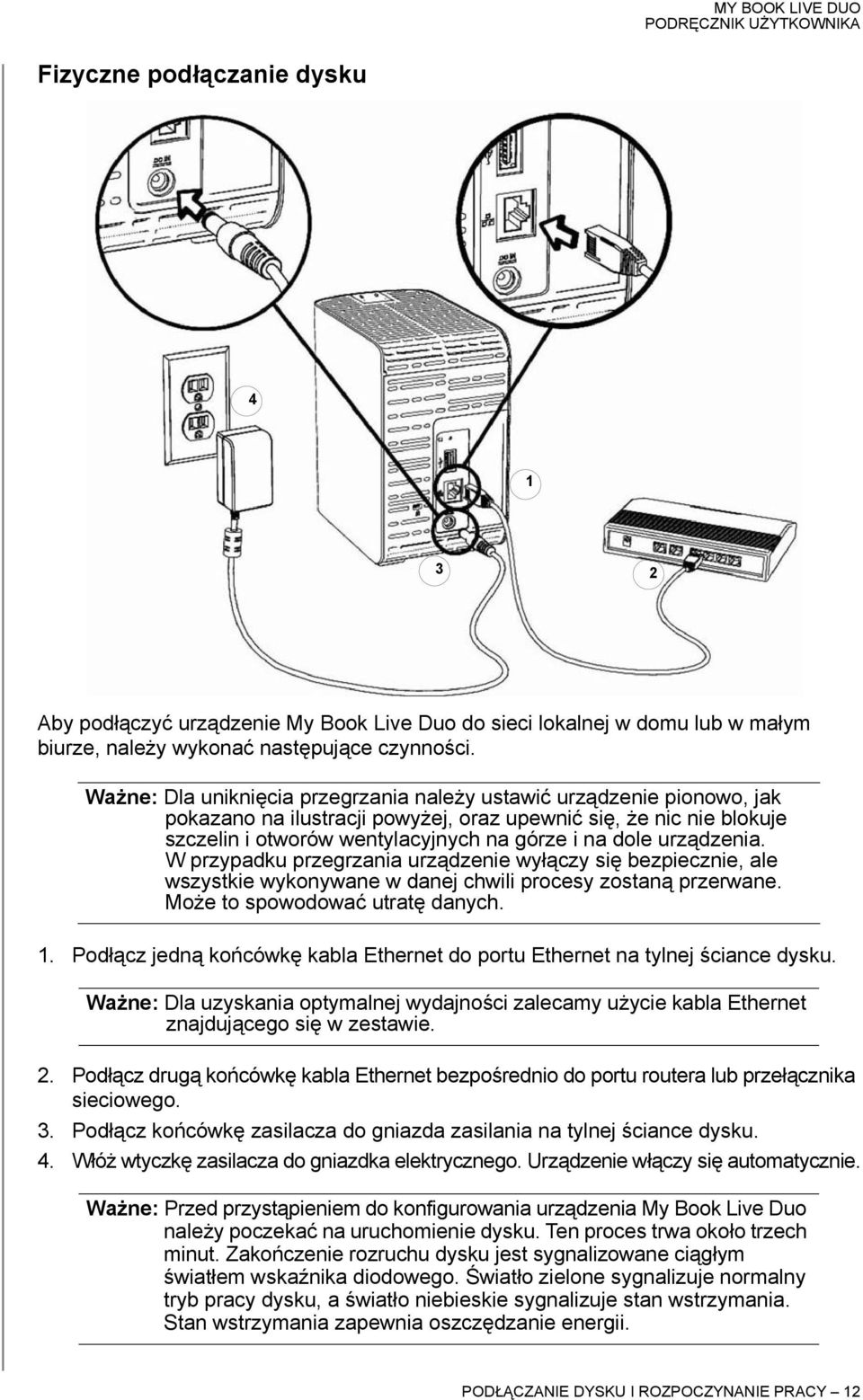

17 Fizyczne podłączanie dysku Aby podłączyć urządzenie My Book Live Duo do sieci lokalnej w domu lub w małym biurze, należy wykonać następujące czynności. Ważne: Dla uniknięcia przegrzania należy ustawić urządzenie pionowo, jak pokazano na ilustracji powyżej, oraz upewnić się, że nic nie blokuje szczelin i otworów wentylacyjnych na górze i na dole urządzenia. W przypadku przegrzania urządzenie wyłączy się bezpiecznie, ale wszystkie wykonywane w danej chwili procesy zostaną przerwane. Może to spowodować utratę danych. 1. Podłącz jedną końcówkę kabla Ethernet do portu Ethernet na tylnej ściance dysku. Ważne: Dla uzyskania optymalnej wydajności zalecamy użycie kabla Ethernet znajdującego się w zestawie. 2. Podłącz drugą końcówkę kabla Ethernet bezpośrednio do portu routera lub przełącznika sieciowego. 3. Podłącz końcówkę zasilacza do gniazda zasilania na tylnej ściance dysku. 4. Włóż wtyczkę zasilacza do gniazdka elektrycznego. Urządzenie włączy się automatycznie. Ważne: Przed przystąpieniem do konfigurowania urządzenia My Book Live Duo należy poczekać na uruchomienie dysku. Ten proces trwa około trzech minut. Zakończenie rozruchu dysku jest sygnalizowane ciągłym światłem wskaźnika diodowego. Światło zielone sygnalizuje normalny tryb pracy dysku, a światło niebieskie sygnalizuje stan wstrzymania. Stan wstrzymania zapewnia oszczędzanie energii. PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY 12

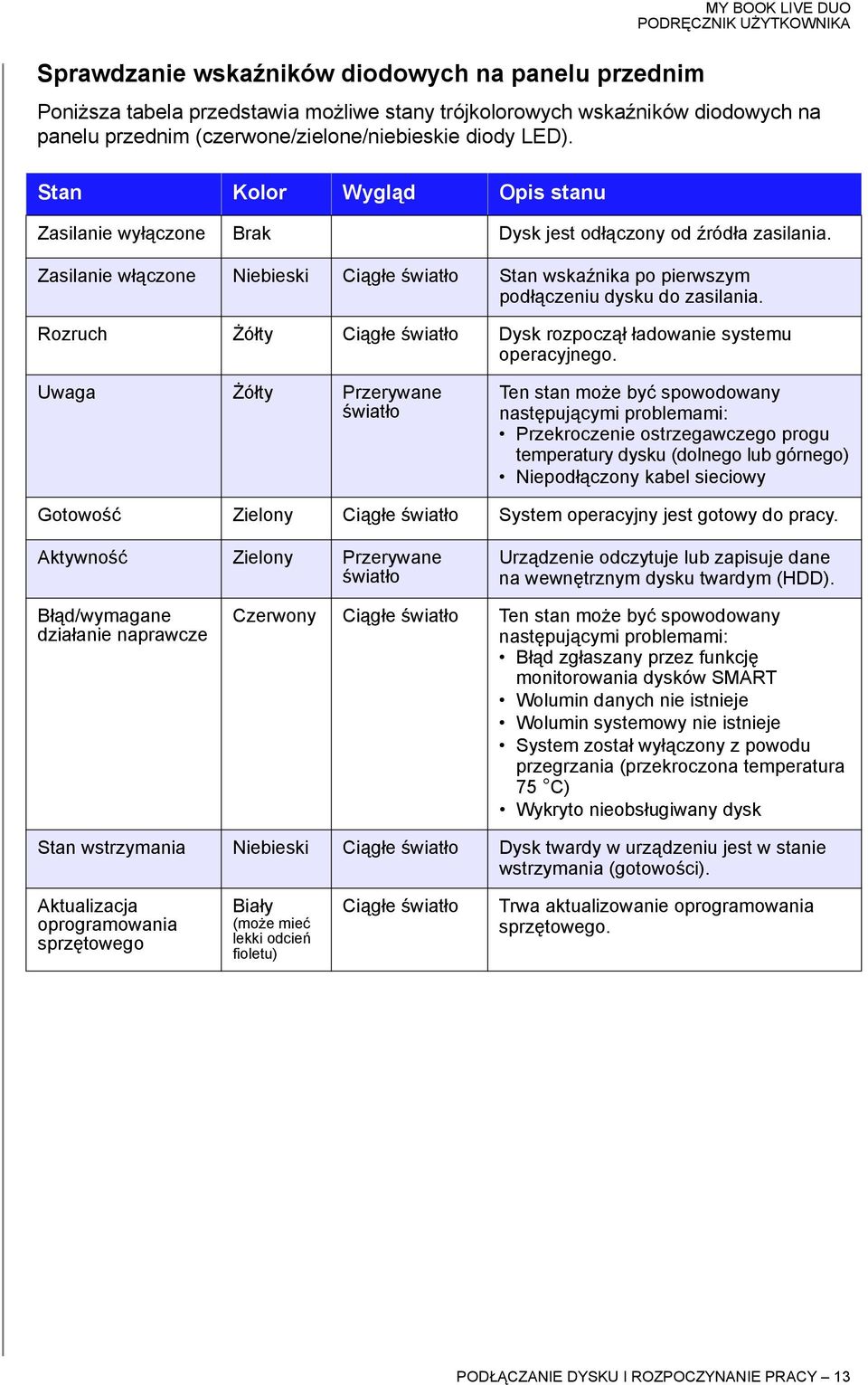

18 Sprawdzanie wskaźników diodowych na panelu przednim MY BOOK LIVE DUO Poniższa tabela przedstawia możliwe stany trójkolorowych wskaźników diodowych na panelu przednim (czerwone/zielone/niebieskie diody LED). Stan Kolor Wygląd Opis stanu Zasilanie wyłączone Brak Dysk jest odłączony od źródła zasilania. Zasilanie włączone Niebieski Ciągłe światło Stan wskaźnika po pierwszym podłączeniu dysku do zasilania. Rozruch Żółty Ciągłe światło Dysk rozpoczął ładowanie systemu operacyjnego. Uwaga Żółty Przerywane światło Ten stan może być spowodowany następującymi problemami: Przekroczenie ostrzegawczego progu temperatury dysku (dolnego lub górnego) Niepodłączony kabel sieciowy Gotowość Zielony Ciągłe światło System operacyjny jest gotowy do pracy. Aktywność Zielony Przerywane światło Urządzenie odczytuje lub zapisuje dane na wewnętrznym dysku twardym (HDD). Błąd/wymagane działanie naprawcze Czerwony Ciągłe światło Ten stan może być spowodowany następującymi problemami: Błąd zgłaszany przez funkcję monitorowania dysków SMART Wolumin danych nie istnieje Wolumin systemowy nie istnieje System został wyłączony z powodu przegrzania (przekroczona temperatura 75 C) Wykryto nieobsługiwany dysk Stan wstrzymania Niebieski Ciągłe światło Dysk twardy w urządzeniu jest w stanie wstrzymania (gotowości). Aktualizacja oprogramowania sprzętowego Biały (może mieć lekki odcień fioletu) Ciągłe światło Trwa aktualizowanie oprogramowania sprzętowego. PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY 13

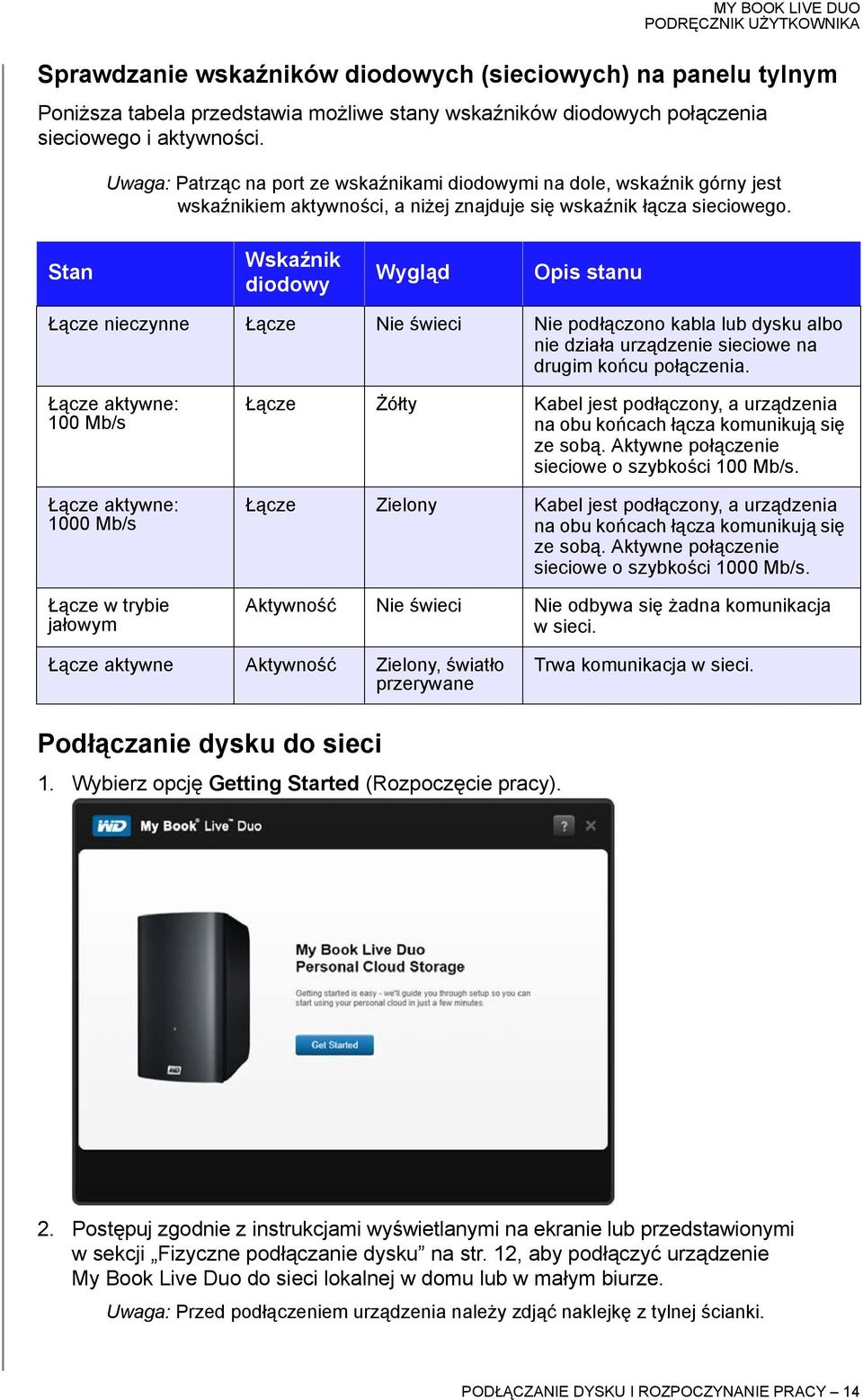

19 Sprawdzanie wskaźników diodowych (sieciowych) na panelu tylnym Poniższa tabela przedstawia możliwe stany wskaźników diodowych połączenia sieciowego i aktywności. Uwaga: Patrząc na port ze wskaźnikami diodowymi na dole, wskaźnik górny jest wskaźnikiem aktywności, a niżej znajduje się wskaźnik łącza sieciowego. Stan Wskaźnik diodowy Wygląd Opis stanu Łącze nieczynne Łącze Nie świeci Nie podłączono kabla lub dysku albo nie działa urządzenie sieciowe na drugim końcu połączenia. Łącze aktywne: 100 Mb/s Łącze aktywne: 1000 Mb/s Łącze w trybie jałowym Łącze Żółty Kabel jest podłączony, a urządzenia na obu końcach łącza komunikują się ze sobą. Aktywne połączenie sieciowe o szybkości 100 Mb/s. Łącze Zielony Kabel jest podłączony, a urządzenia na obu końcach łącza komunikują się ze sobą. Aktywne połączenie sieciowe o szybkości 1000 Mb/s. Aktywność Nie świeci Nie odbywa się żadna komunikacja w sieci. Łącze aktywne Aktywność Zielony, światło przerywane Trwa komunikacja w sieci. Podłączanie dysku do sieci 1. Wybierz opcję Getting Started (Rozpoczęcie pracy). 2. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie lub przedstawionymi w sekcji Fizyczne podłączanie dysku na str. 12, aby podłączyć urządzenie My Book Live Duo do sieci lokalnej w domu lub w małym biurze. Uwaga: Przed podłączeniem urządzenia należy zdjąć naklejkę z tylnej ścianki. PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY 14

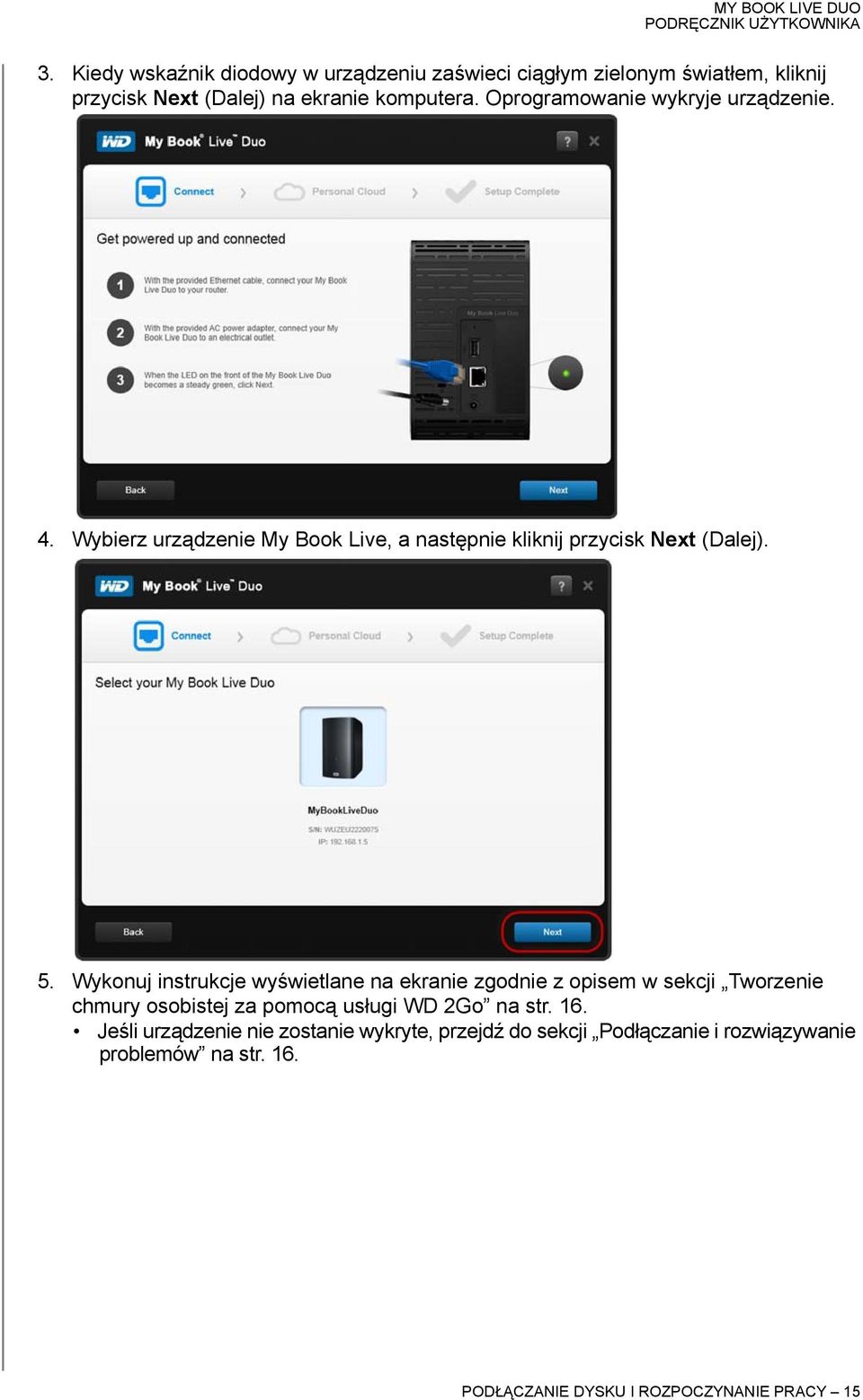

20 3. Kiedy wskaźnik diodowy w urządzeniu zaświeci ciągłym zielonym światłem, kliknij przycisk Next (Dalej) na ekranie komputera. Oprogramowanie wykryje urządzenie. 4. Wybierz urządzenie My Book Live, a następnie kliknij przycisk Next (Dalej). 5. Wykonuj instrukcje wyświetlane na ekranie zgodnie z opisem w sekcji Tworzenie chmury osobistej za pomocą usługi WD 2Go na str. 16. Jeśli urządzenie nie zostanie wykryte, przejdź do sekcji Podłączanie i rozwiązywanie problemów na str. 16. PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY 15
