S.M.A.R.T. - Jak czytać oraz tabela atrybutów by Silas Mariusz

Transkrypt

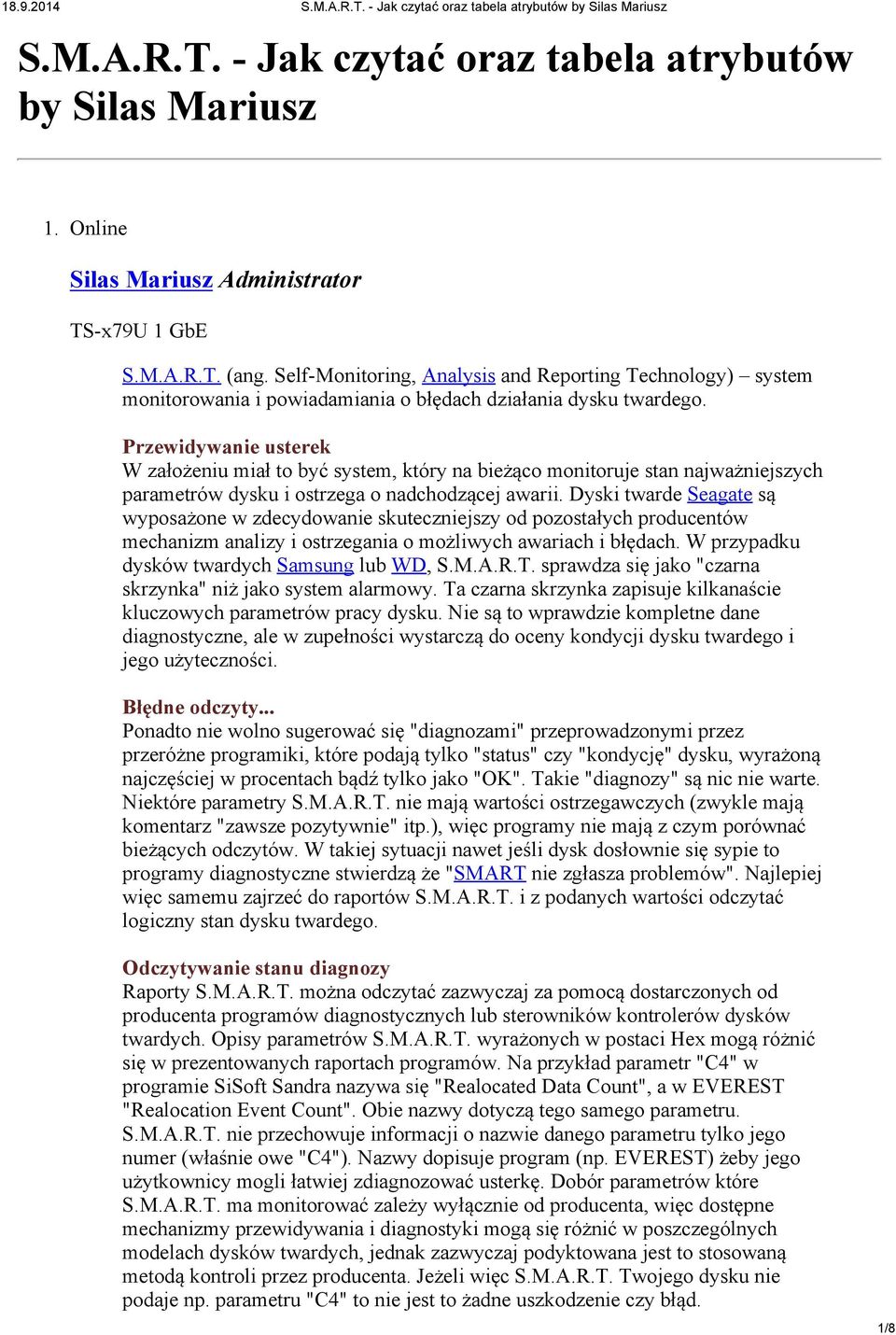

1 S.M.A.R.T. - Jak czytać oraz tabela atrybutów by Silas Mariusz 1. Online Silas Mariusz Administrator TS-x79U 1 GbE S.M.A.R.T. (ang. Self-Monitoring, Analysis and Reporting Technology) system monitorowania i powiadamiania o błędach działania dysku twardego. Przewidywanie usterek W założeniu miał to być system, który na bieżąco monitoruje stan najważniejszych parametrów dysku i ostrzega o nadchodzącej awarii. Dyski twarde Seagate są wyposażone w zdecydowanie skuteczniejszy od pozostałych producentów mechanizm analizy i ostrzegania o możliwych awariach i błędach. W przypadku dysków twardych Samsung lub WD, S.M.A.R.T. sprawdza się jako "czarna skrzynka" niż jako system alarmowy. Ta czarna skrzynka zapisuje kilkanaście kluczowych parametrów pracy dysku. są to wprawdzie kompletne dane diagnostyczne, ale w zupełności wystarczą do oceny kondycji dysku twardego i jego użyteczności. Błędne odczyty... Ponadto nie wolno sugerować się "diagnozami" przeprowadzonymi przez przeróżne programiki, które podają tylko "status" czy "kondycję" dysku, wyrażoną najczęściej w procentach bądź tylko jako "OK". ie "diagnozy" są nic nie warte. które parametry S.M.A.R.T. nie mają wartości ostrzegawczych (zwykle mają komentarz "zawsze pozytywnie" itp.), więc programy nie mają z czym porównać bieżących odczytów. W takiej sytuacji nawet jeśli dysk dosłownie się sypie to programy diagnostyczne stwierdzą że "SMART nie zgłasza problemów". Najlepiej więc samemu zajrzeć do raportów S.M.A.R.T. i z podanych wartości odczytać logiczny stan dysku twardego. Odczytywanie stanu diagnozy Raporty S.M.A.R.T. można odczytać zazwyczaj za pomocą dostarczonych od producenta programów diagnostycznych lub sterowników kontrolerów dysków twardych. Opisy parametrów S.M.A.R.T. wyrażonych w postaci Hex mogą różnić się w prezentowanych raportach programów. Na przykład parametr "C4" w programie SiSoft Sandra nazywa się "Realocated Data Count", a w EVEREST "Realocation Event Count". Obie nazwy dotyczą tego samego parametru. S.M.A.R.T. nie przechowuje informacji o nazwie danego parametru tylko jego numer (właśnie owe "C4"). Nazwy dopisuje program (np. EVEREST) żeby jego użytkownicy mogli łatwiej zdiagnozować usterkę. Dobór parametrów które S.M.A.R.T. ma monitorować zależy wyłącznie od producenta, więc dostępne mechanizmy przewidywania i diagnostyki mogą się różnić w poszczególnych modelach dysków twardych, jednak zazwyczaj podyktowana jest to stosowaną metodą kontroli przez producenta. Jeżeli więc S.M.A.R.T. Twojego dysku nie podaje np. parametru "C4" to nie jest to żadne uszkodzenie czy błąd. 1/8

2 Self-Monitoring Podczas pracy dysku system S.M.A.R.T na bieżąco monitoruje istotne parametry, każdy z nich może przyjąć następujące stany: Pre-failure warranty attribute (PW) - Wskazuje warunek przed awaryjny, może uchronić od straty wielu danych. Online collection attribute (OC) - Oznacza, że wartości są obliczane podczas pracy dysku. Performance attribute (PE) - Oznacza pogorszenie spowodowane zużyciem lub wiekiem dysku. Error rate attribute (ER) - Oznacza parametr częstości występowania błędów. Error count attribute (EC) - Oznacza parametr ilości zmierzonych błędów. Self-preserving attribute (SP) - Oznacza parametr który jest automatycznie ustawiany podczas testu S.M.A.R.T. Atrybuty Pojedynczy atrybut S.M.A.R.T zawiera następujące elementy: ID (identyfikator): numer danego atrybutu Attribute name (nazwa): nazwa danego atrybutu Value (bieżący): obecna wartość każdego z atrybutów. Worst (najgorszy): najgorsza zmierzona i zapamiętana wartość danego atrybutu Threshold (próg): najniższa wartość atrybutu ustawiona przez producenta danego dysku dla każdego z atrybutów (wartość ta jest stała). RAW value (wartość RAW): surowa (odczytana bezpośrednio) wartość danego atrybutu ukazuje obecny stan dysku. Najczęściej wyświetlana jest w postaci heksadecymalnej, ale niektóre programy podają wartości decymalne (łatwiejsze do odczytania bez pomocy kalkulatora). Atrybut jest prawidłowy, gdy jego wartość jest wyższa lub równa z progiem. Jeśli próg jest równy 0 dla jakiegoś atrybutu, to atrybut nie powinien być brany pod uwagę. Tabela parametrów S.M.A.R.T. Poniżej prezentujemy tabelę z zestawieniem i krótkim opisem każdego z atrybutów S.M.A.R.T. Kolorem czerwonym zaznaczono atrybuty, które są uznawane za krytyczne. Jeżeli ich parametry się pogarszają (są niższe od progu) jest to sygnał do wykonania kopii zapasowej plików z danego dysku. ID hex Nazwa atrybutu Raw Read Error Rate Opis Atrybut ten zależy od ilości błędów odczytu i stanu powierzchni dysku, wskazuje na częstość sprzętowych błędów odczytu, które wystąpiły podczas odczytu danych z powierzchni dysku. Niskie wartości wskazują na problem z powierzchnią dysku lub głowicami odczytu/zapisu. UWAGA: Dyski Seagate nie monitorują parametru Raw Read Error Rate, stąd tak wysokie wartości podczas testu S.M.A.R.T. Łączna (ogólna) sprawność dysku. Jeśli Krytyczny Lepiej 2/8

3 02 02 Throughput Performance Spin Up Time Start/Stop Mount (Number of spin-up times) Reallocated Sectors Count Read Channel Margin Seek Error Rate Seek Time Performance Power-On Hours wartość tego atrybutu się obniża jest duża szansa, że zbliżają się problemy z dyskiem. Średni czas na rozkręcenie talerzy (od 0 obr/min do pełnej prędkości). Wartość RAW tego atrybutu wyraża czas w sekundach lub milisekundach. Wartość RAW tego atrybutu jest liczbą cykli start/stop dysku. Ilość relokowanych sektorów. Kiedy dysk napotyka błąd odczytu/zapisu/weryfikacji, oznacza ten sektor jako relokowany i przenosi dane do specjalnego zarezerwowanego obszaru (obszaru rezerwowego). Proces ten jest również określany mianem remapowania a relokowane sektory określa się remapami. To właśnie dlatego, na nowoczesnych dyskach, nie widzimy "bad bloków" podczas testów powierzchni. Rezerwa kanału podczas odczytu danych. Funkcja tego atrybutu nie jest objęta specyfikacją. Częstość błędów wyszukiwania głowic magnetycznych. W razie uszkodzenia mechanicznego systemu pozycjonowania, uszkodzenia serwa albo termicznej rozszerzalności dysku, ilość błędów wyszukiwania wzrasta. Więcej błędów wyszukiwania oznacza pogarszanie się stanu powierzchni dysku i podsystemu mechanicznego dysku. W nowych dyskach firmy Seagate np. serii ten parametr jest wysoki i jest to normalne dla tych dysków. Przeciętna wydajność operacji wyszukiwania głowic magnetycznych. Jeśli wartość atrybutu maleje, jest to oznaka problemów z podsystemem mechanicznym dysku. Ilość godzin w stanie zasilnia. Wartość RAW atrybutu odpowiada łącznej ilości godzin (lub minut, sekund, w zależności od producenta) przepracowanych przez dysk. Zmniejszenie się tej wartości do poziomu krytycznego (threshold) wskazuje na zmniejszenie się parametru MTBF (średni czas między awariami). mniej, w rzeczywistości, nawet jeśli MTBF zmaleje do zera, nie oznacza to /8

4 10 0A Spin Retry Count (Spin-up retries) 11 0B Recalibration Retries 12 0C 13 0D Device Power Cycle Mount (Start/stop count) Soft Read Error Rate 184B8 End-to-End Error 185B9 Head Stability 186BA Induced Op- Vibration Detection 187BB Reported UNC Error 188BC Command Timeout 189BD High Fly Writes że zasoby MTBF całkowicie się wyczerpały i dysk przestanie działać. Ilość ponownych prób rozpędzenia talerzy. Atrybut ten przechowuje łączną ilość prób uruchomienia talerzy przed osiągnięciem pełnej szybkości obrotowej (pod warunkiem, że pierwsza próba nie powiodła się). Wzrost tego atrybutu jest oznaką problemów z podsystemem mechanicznym dysku np. zbliżającym się uszkodzeniem łożyska. Atrybut ten wskazuje liczbę żądań rekalibracji (pod warunkiem, że pierwsza próba nie powiodła się). Spadek tego atrybutu jest oznaką problemów z podsystemem mechanicznym dysku. Atrybut ten wskazuje na łączną ilość pełnych cykli zasilania dysku. Jest to ilość programowych błędów odczytu występujących podczas odczytu danych z powierzchni dysku. Ten atrybut jest częścią technologii HP w wersji S.M.A.R.T. IV generacji i informuje,że na drodze pomiędzy pamięcią podręczna buforem a dyskiem nastąpiły błędy. Atrybut spotykany w dyskach Western Digital. Stabilizacja głowicy. Atrybut spotykany w dyskach Western Digital. Detekcja wzrostu wibracji indukcyjnych. Ilość błędów, które nie mogą być odzyskane przy użyciu sprzętu technologii korekcji sprzętowej ECC. Ilość przerwanych operacji z powodu nie odpowiadania dysku na komendy. Normalnie ten parametr powinien wynosić zero jeśli jest inaczej może to świadczyć o poważnych problemach z zasilaniem dysku (złączem zasilaczem ect.) Technologia monitorująca sposób zapisu głowicy. Jeśli głowica podczas zapisywania wychodzi po za normalny zakres pracy nad powierzchnię talerza operacja jest przerywana a zapis jest ponawiany w bezpiecznym obszarze. W dyskach WDC (Temperatura 4/8

5 190BE Airflow Temperature 191BF G-sense error rate 192BE Power-off retract count 193C1 Load/Unload Cycle Count 194C2 HDA Temperature 195C3 Hardware ECC Recovered 196C4 Reallocation Event Count 197C5 Current Pending Sector Count otoczenia (powietrza)) UWAGA: Producenci różnie definiują ten parametr np. w dyskach Seagate ST A wartość prawidłowa jest równa 100. Częstotliwość błędów w wyniku oddziaływania przeciążenia. Atrybut ten informuje o błędach pracy dysku w wyniku drastycznego przeciążenia (np. Upadek). Ilość razy kiedy głowice są parkowane. Głowice mogą być parkowane nawet wtedy, gdy dysk nie jest wyłączony z prądu. (or Emergency Retract Cycle count - Fujitsu) Lub kiedy potrzebują zliczać cykle. Ilość cykli parkowania/wyparkowania ze strefy parkowania (Landing Zone). które dyski 2,5 calowe mają opcje parkowania głowicy przy bezczynności dłuższej niż np. 5 minut. Temperatura dysku twardego. Wartość RAW tego atrybutu podaje wskazania wbudowanego czujnika ciepła ( o C). Częstotliwość występowania "błędów w locie". Parametr technologii sprzętowej korekcji błędów ECC. Ilość operacji remapowania (przenoszenia danych z uszkodzonego sektora do specjalnego zarezerwowanego obszaru - obszaru rezerwowego). Wartość RAW tego atrybutu określa łączną ilość prób transferu danych z relokowanego sektora do obszaru rezerwowego. Liczone są zarówno próby udane jak i nieudane. Bieżąca ilość niestabilnych sektorów (oczekujących na remapowanie). Wartość RAW tego atrybutu wskazuje na łączną ilość sektorów oczekujących na rempowanie. Później, kiedy część z tych sektorów uda się odczytać, wartość jest zmniejszana. Jeśli błędy występują ciągle podczas próby odczytu niektórych sektorów, dysk podejmie próbę odzyskania danych, przeniesienia ich do zarezerwowanego obszaru (obszaru rezerwowego) i oznaczenia sektora jako remapowany. -- Ilość nie korygowalnych błędów. Wartość RAW tego atrybutu wskazuje Uncorrectable łączną ilość nie korygowalnych błędów 5/8

6 198C6 199C7 200C8 Sector Mount (Offline scan UNC sectors) UltraDMA CRC Error Count Write Error Rate (Multi Zone Error Rate) 201C9 Off-track errors Mount podczas odczytu/zapisu sektora. Wzrost wartości tego atrybutu wskazuje na ewidentne defekty powierzchni dysku i/lub problemy z podsystemem mechanicznym dysku. Łączna ilość błędów CRC w trybie UltraDMA. Wartość RAW atrybutu wskazuje ilość błędów wykrytych przez CRC podczas przesyłania danych w trybie UltraDMA. Najczęstszym powodem błędów są problemy z taśmąkablem komunikacji danych. Parametr ten nie zmniejsza się po usunięciu usterki kabla. Częstość błędów zapisu. Atrybut ten wskazuje na łączną ilość błędów zapisu podczas zapisywania sektora. Im wyższa wartość RAW, tym gorszy stan powierzchni dysku i/lub mechanicznego podsystemu. Krytyczny jeśli różny od zera, należy wykonać kopie bezpieczeństwa (im mniejszy tym lepiej) Data Address 202CA Mark errors Liczba adresów danych zaznaczonych jako błędne (ilość błędów DAM) (lub specyficznych dla dostawcy). Run Out 203CB Cancel Liczba błędów ECC Soft ECC Liczba błędów poprawionych przez 204CC Correction oprogramowanie ECC Thermal Liczba błędów spowodowanych wysoką 205CD Asperity Rate temperaturą (TAR) 206 CE Flying Height Wysokość głowicy powyżej powierzchni dysku. (System analizy wysokości głowicy nad powierzchnię platera. Jeśli głowica jest zbyt wysoko może dojść do błędów odczytu jeśli zbyt nisko może dojść do zderzenia z platerem) 207CF Spin High Current 208 D0 Spin Buzz 209D1 Offline Seek Performance Ilość energii (prąd rozruchowy) potrzebna do rozkręcenia dysku. Liczba prób podczas rozpędzania się dysku potrzebnych do uzyskania prędkości obrotowej pracy. (przyp. - Jeśli ten parametr rośnie może to świadczyć o problemach z łożyskiem lub niewystarczającym prądzie rozruchowym.) Określenie sprawności (self test) podczas operacji wyszukiwania w trybie offline 6/8

7 211D3 Vibration During Write 212D4 Shock During Write Wibracje w trakcie operacji zapisu. Technologia ta ma służyć analizie i zabezpieczeniu przed przypadkowymi wibracjami podczas pracy dysku najczęściej pomocna w laptopach i dyskach przenośnych (stałe wibracje). Wstrząsy w czasie operacji zapisu. Technologia ta ma służyć analizie i zabezpieczeniu przed przypadkowymi wstrząsami podczas pracy dysku najczęściej pomocna w laptopach i dyskach przenośnych (uderzenia nagłe zmiany położenia). 220 DC Disk Shift Przesunięcie dysków względem osi. Przesunięcie to mogło być spowodowane upadkiem lub wysoka temperaturą. Ilość błędów występująca w czasie przeciążeń (G) dysku. Atrybut na 221DD G-Sense podstawie czujnika przeciążeń podaje łączną ilość błędów spowodowanych np. Error Rate upuszczeniem dysku czy nagłymi zmianami położenia skutkującymi przeciążeniami. Czas użycia akutatora głowic 222DE Loaded magnetycznych spowodowany normalną Hours eksploatacją. Liczy się tylko czas działania akutatora. Czas użycia głowic magnetycznych do 223DF Load/Unload operacji takich jak: odczyt, zapis, Retry Count pozycjonowanie głowic. Czas pracy zmian pozycji głowic w strefie danych. Opór spowodowany przez tarcie w mechanicznych częściach w czasie eksploatacji. Stan spowodowany tarciem 224 E0 Load Friction części mechanicznych. (przyp. Parametr ten informuje o problemach z systemem mechanicznym dysku) 225E1 Load/Unload Łączna liczba cykli parkowania/wyparkowania ze strefy Cycle Count parkowania (Landing Zone). 226E2 227E3 Load 'In'- time Torque Amplification Count 228E4 Power-Off Retract Cycle 230E6 GMR Head Amplitude Całkowity czas pracy głowic nad strefa danych. (Czas nie spędzony w strefie parkowania) Ilość prób rozpędzenia talerzy. Ile razy dysk próbował rozpędzić dysk do uzyskania prędkości obrotowej pracy. Ilość automatycznego zabezpieczenia mechanizmu magnetycznego w wyniku utraty zasilania. Amplituda drgań głowic (GMR-head) w czasie pracy. 7/8

8 231 E7 Temperature Temperatura Dysku Head Flying Czas w jakim głowica jest 240F0 Hours pozycjonowana. Total LBA-s Całkowita liczba zapisanych sektorów. 241F1 Written (Parametr WD) Total LBA-s Całkowita liczba odczytanych sektorów. 242F2 Read (Parametr WD) Read Error Częstotliwość występowania błędów 250FA Retry Rate podczas odczytu danych z dysku. Ilość odczytu z czujnika Free Fall Sensor (Czujnik swobodnego upadku do Free Fall wykrywania monitorowanych 254FE Protection przenośnych urządzeń elektronicznych) Czujnik ten ma za zadanie informować o upadku dysku. Patent Symbole: -- - Im większa wartość tym lepiej (wartość nie powinna się zmniejszać) - Im mniej tym lepiej Polecane artykuły: S.M.A.R.T. w dyskach twardych i dyskach SSD - Dyski Twarde/SSD - CDRinfo.pl Opracowane w oparciu o informacje z: S.M.A.R.T. (informatyka) Wikipedia, wolna encyklopedia S.M.A.R.T. - z czym to się je? - Przewodnik S.M.A.R.T. - interpretacja parametrów - Forum PCLab.pl Syntax error 8/8
