1 Program grzejników VITOSET

2 Grzejniki

3 VITOSET Wszystko w komplecie 2/3 Program Vitoset firmy Viessmann oferuje kompletny osprzęt do instalacji grzewczych należy do niego również bogata oferta różnego rodzaju grzejników. 10 lat gwarancji na grzejniki płytowe Nienaganne funkcjonowanie systemu ogrzewania w budynku możliwe jest dzięki wydajnej instalacji grzewczej oraz niezawodnym komponentom systemowym: Viessmann oferuje w ramach programu Vitoset wszystkie niezbędne komponenty. Ważną częścią składową programu Vitoset jest szeroka paleta grzejników. Od niedrogich grzejników kompaktowych z podłączeniem dolnym, grzejników kompaktowych z podłączeniem bocznym i grzejników z podłączeniem środkowym poprzez grzejniki z gładką płytą przednią zaprojektowane na potrzeby aranżacji konkretnych wnętrz aż po praktyczne grzejniki łazienkowe i szczególnie efektywne grzejniki niskotemperaturowe. Wszystkie komponenty bogatego programu grzejników i osprzętu firmy Viessmann wyróżniają się oczywiście wysoką jakością i nadają szczególny charakter każdemu budynkowi, niezależnie od tego, czy będą to pomieszczenia mieszkalne czy też biurowe. Stosowanie sprawdzonych, atestowanych materiałów oraz najwyższa jakość wykonania sprawiają, że każde rozwiązanie może być zrealizowane w sposób efektywny i niezawodny. Vitoset jest innowacyjnym programem osprzętu, który jest perfekcyjnie dostosowany do wszystkich pozostałych produktów firmy Viessmann i stanowi jednoznaczny wyraz kompetencji systemowej firmy Viessmann.

4 Grzejniki

5 Grzejniki kompaktowe z podłączeniem dolnym 4/5 Grzejniki kompaktowe z podłączeniem dolnym z programu Viessmann posiadają wysoką wydajność cieplną i są dostępne w pięciu różnych typach konstrukcyjnych. Grzejniki kompaktowe z podłączeniem dolnym ze standardowo zintegrowanym zestawem zaworowym i wbudowaną wkładką zaworową, korkiem odpowietrzającym i korkiem zaślepiającym. Dzięki ponadczasowemu wzornictwu mogą być stosowane zarówno w pomieszczeniach mieszkalnych i biurach w nowym budownictwie jak i w obiektach modernizowanych. Program obejmuje 5 typów konstrukcyjnych, jedno-, dwu- lub trzypłytowych, o wysokościach konstrukcyjnych 300, 400, 500, 600 i 900 mm. Przegląd zalet Grzejnik kompaktowy z podłączeniem dolnym w 5 typach konstrukcyjnych, jedno-, dwu- i trzypłytowych, o wysokości konstrukcyjnej 300, 400, 500, 600 i 900 mm. Ekologiczna warstwa podkładowa i wysokiej jakości powłoka z żywicy epoksydowej, wykonana metodą proszkową wg DIN , w kolorze RAL 9016 (biały), inne kolory RAL na życzenie. Przyspawane panele boczne i łatwo zdejmowalna pokrywa górna, ułatwiająca czyszczenie. Fabrycznie zabudowany zestaw zaworowy 5 G ½ do podłączenia od dołu, z prawej lub z lewej strony (opcjonalnie również możliwość podłączenia z boku). Wbudowana wkładka zaworowa, korek odpowietrzający i korek zaślepiający. Rozstaw osi przyłączy = znamionowa wysokość konstrukcyjna 55 mm. Mocowanie za pomocą wspornika sprężynowego lub wspornika stojakowego, pokrytego tworzywem sztucznym w kolorze RAL 9016, lub za pomocą zawieszenia dyblowego (rozporowego) w połączeniu ze wspornikiem sprężynowym. Wydajność cieplna sprawdzona i zarejestrowana wg normy DIN EN 442 proces produkcji certyfikowany wg EN ISO Zgodność z wymogami bezpieczeństwa pracy. Wysokiej jakości produkt Grzejnik kompaktowy z podłączeniem dolnym typ VK Dane techniczne grzejników kompaktowych z podłączeniem dolnym Obszar stosowania instalacje grzewcze zasilane wodą grzewczą wg DIN 4751 Materiał stal wysokogatunkowa wg DC 01 Przyłącza 5 G½ Wysokość konstrukcyjna 300, 400, 500, 600 i 900 mm Długość konstrukcyjna 400 do 3000 mm Głębokość konstrukcyjna 72 mm (typ 11), 76 mm (typ 20 i typ 21), 106 mm (typ 22), 161 mm (typ 33) Dopuszczalne ciśnienie robocze maks. 10 bar (13 bar ciśnienie podczas prób) Dopuszczalna temperatura robocza maks. 110 C Powierzchnia powłoka z żywicy epoksydowej wykonana metodą proszkową wg DIN Wydajność cieplna sprawdzona wg DIN EN 442 Certyfikacja WSP Cert, znak jakości RAL

6 Grzejniki

7 Grzejniki kompaktowe z podłączeniem bocznym 6/7 Dzięki możliwości podłączenia bocznego krzyżowego oraz bocznego jednostronnego grzejnik kompaktowy nadaje się szczególnie do stosowania w przypadku modernizacji starego budownictwa. Grzejnik kompaktowy z podłączeniem bocznym dzięki czterem bocznym przyłączom umożliwia podłączenie boczne krzyżowe oraz podłączenie boczne jednostronne, dzięki czemu znajduje zastosowanie przede wszystkim w modernizacji starego budownictwa. Jego ponadczasowe wzornictwo sprawia, iż może być stosowany zarówno w pomieszczeniach mieszkalnych jak i biurowych. Program obejmuje 3 typy konstrukcyjne: dwu- lub trzypłytowe, o wysokościach konstrukcyjnych 300, 400, 500, 600 i 900 mm. Przegląd zalet Grzejnik kompaktowy z podłączeniem bocznym w 3 typach konstrukcyjnych, dwu- i trzypłytowy, o wysokości konstrukcyjnej 300, 400, 500, 600 i 900 mm. Ekologiczna warstwa podkładowa i wysokiej jakości powłoka z żywicy epoksydowej wykonana metodą proszkową wg DIN , w kolorze RAL 9016 (biały), inne kolory RAL na życzenie. Przyspawane panele boczne i łatwo zdejmowalna pokrywa górna, ułatwiająca czyszczenie. Cztery boczne przyłącza G ½ do podłączenia bocznego jednostronnego lub krzyżowego. Rozstaw osi przyłączy = znamionowa wysokość konstrukcyjna 55 mm. Wydajność cieplna sprawdzona i zarejestrowana wg normy DIN EN 442 proces produkcji certyfikowany wg EN ISO Mocowanie za pomocą wspornika sprężynowego lub wspornika stojakowego, pokrytego tworzywem sztucznym w kolorze RAL 9016, lub za pomocą zawieszenia dyblowego (rozporowego) w połączeniu ze wspornikiem sprężynowym. Zgodność z wymogami bezpieczeństwa pracy. Wysokiej jakości produkt Made in Germany. Grzejnik kompaktowy z podłączeniem bocznym typ K Dane techniczne grzejników kompaktowych z podłączeniem bocznym Obszar stosowania instalacje grzewcze zasilane wodą grzewczą wg DIN 4751 Materiał stal wysokogatunkowa wg DC 01 Przyłącza 4 G½ Wysokość konstrukcyjna 300, 400, 500, 600 i 900 mm Długość konstrukcyjna 400 do 2000 mm Głębokość konstrukcyjna 76 mm (typ 21), 106 mm (typ 22), 161 mm (typ 33) Dopuszczalne ciśnienie robocze maks. 10 bar (13 bar ciśnienie podczas prób) Dopuszczalna temperatura robocza maks. 110 C Powierzchnia powłoka z żywicy epoksydowej wykonana metodą proszkową wg DIN Wydajność cieplna sprawdzona wg DIN EN 442 Certyfikacja WSP Cert, znak jakości RAL

8 Grzejniki

9 Grzejniki z podłączeniem środkowym 8/9 W przypadku grzejników z podłączeniem środkowym montaż jest ułatwiony dzięki środkowemu podłączeniu, a długość grzejnika można elastycznie wymiarować. Grzejnik z podłączeniem środkowym dysponuje specjalną technologią szeregowego przepływu przez płyty grzejnika. W technologii tej stosunek promieniowania do konwekcji w porównaniu z tradycyjnymi grzejnikami o przepływie równoległym jest wyraźnie wyższy. Wysoki udział promieniowania, niewielki przepływ powietrza, optymalna dystrybucja ciepła i szybkie czasy reakcji zapewniają wysoki komfort i oszczędność energii w porównaniu z grzejnikami standardowymi. Grzejnik z podłączeniem środkowym wyposażony jest w usytuowany pośrodku zintegrowany zestaw zaworowy i wbudowaną wkładkę zaworową oraz specjalny korek odpowietrzający. Dzięki ponadczasowemu wzornictwu grzejnik z podłączeniem środkowym może być stosowany zarówno w pomieszczeniach mieszkalnych i biurach w nowym budownictwie jak i w obiektach modernizowanych. Program obejmuje cztery typy konstrukcyjne, dwu- lub trzypłytowe, o wysokościach konstrukcyjnych 300, 400, 500, 600 i 900 mm. Przegląd zalet Grzejnik z podłączeniem środkowym w czterech typach konstrukcyjnych, dwulub trzypłytowy, o wysokości konstrukcyjnej 300, 400, 500, 600 i 900 mm. Znaczne korzyści wynikające z komfortu i oszczędności energii w porównaniu z grzejnikami standardowymi dzięki wysokiemu udziałowi promieniowania, niewielkiemu przepływowi powietrza, optymalnej dystrybucji ciepła i szybkim czasom reakcji w wyniku szeregowego przepływu przez płyty grzejnika. Ekologiczna warstwa podkładowa i wysokiej jakości powłoka z żywicy epoksydowej wykonana metodą proszkową wg DIN , w kolorze RAL 9016 (biały), inne kolory RAL na życzenie. Przyspawane panele boczne i łatwo zdejmowalna pokrywa górna, ułatwiająca czyszczenie. Fabrycznie zintegrowany zestaw zaworowy i wbudowana wkładka zaworowa ze specjalnym korkiem odpowietrzającym. Rozstaw osi przyłączy = znamionowa wysokość konstrukcyjna 55 mm. Mocowanie za pomocą wspornika sprężynowego lub wspornika stojakowego, pokrytego tworzywem sztucznym w kolorze RAL 9016, lub za pomocą zawieszenia dyblowego (rozporowego) w połączeniu ze wspornikiem sprężynowym. Wydajność cieplna sprawdzona i zarejestrowana wg normy DIN EN 442 proces produkcji certyfikowany wg EN ISO Zgodność z wymogami bezpieczeństwa pracy. Wysokiej jakości produkt Made in Germany. Grzejnik z podłączeniem środkowym typ M Przepływ szeregowy Krótkie czasy reakcji Duża ilość wypromieniowanego ciepła Dane techniczne grzejników z podłączeniem środkowym Obszar stosowania instalacje grzewcze zasilane wodą grzewczą wg DIN 4751 Materiał stal wysokogatunkowa wg DC 01 Przyłącza 2 G ½ u dołu i 1 G ½ po bokach z lewej i z prawej strony Wysokość konstrukcyjna 300, 400, 500, 600 i 900 mm Długość konstrukcyjna 400 do 3000 mm Głębokość konstrukcyjna 76 mm (typ 20 i typ 21), 106 mm (typ 22), 161 mm (typ 33) Dopuszczalne ciśnienie robocze maks. 10 bar (13 bar ciśnienie podczas prób) Dopuszczalna temperatura robocza maks. 110 C Powierzchnia powłoka z żywicy epoksydowej wykonana metodą proszkową wg DIN Wydajność cieplna sprawdzona wg DIN EN 442 Optymalna dystrybucja ciepła

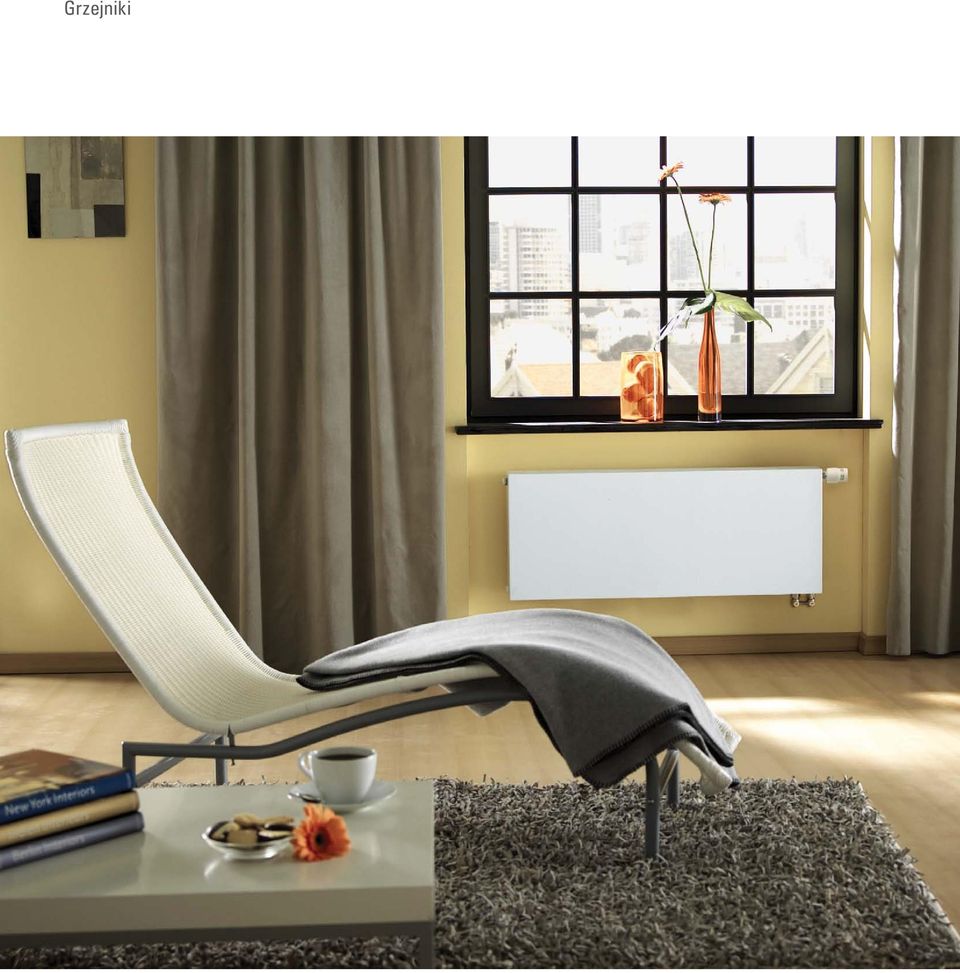

10 Grzejniki

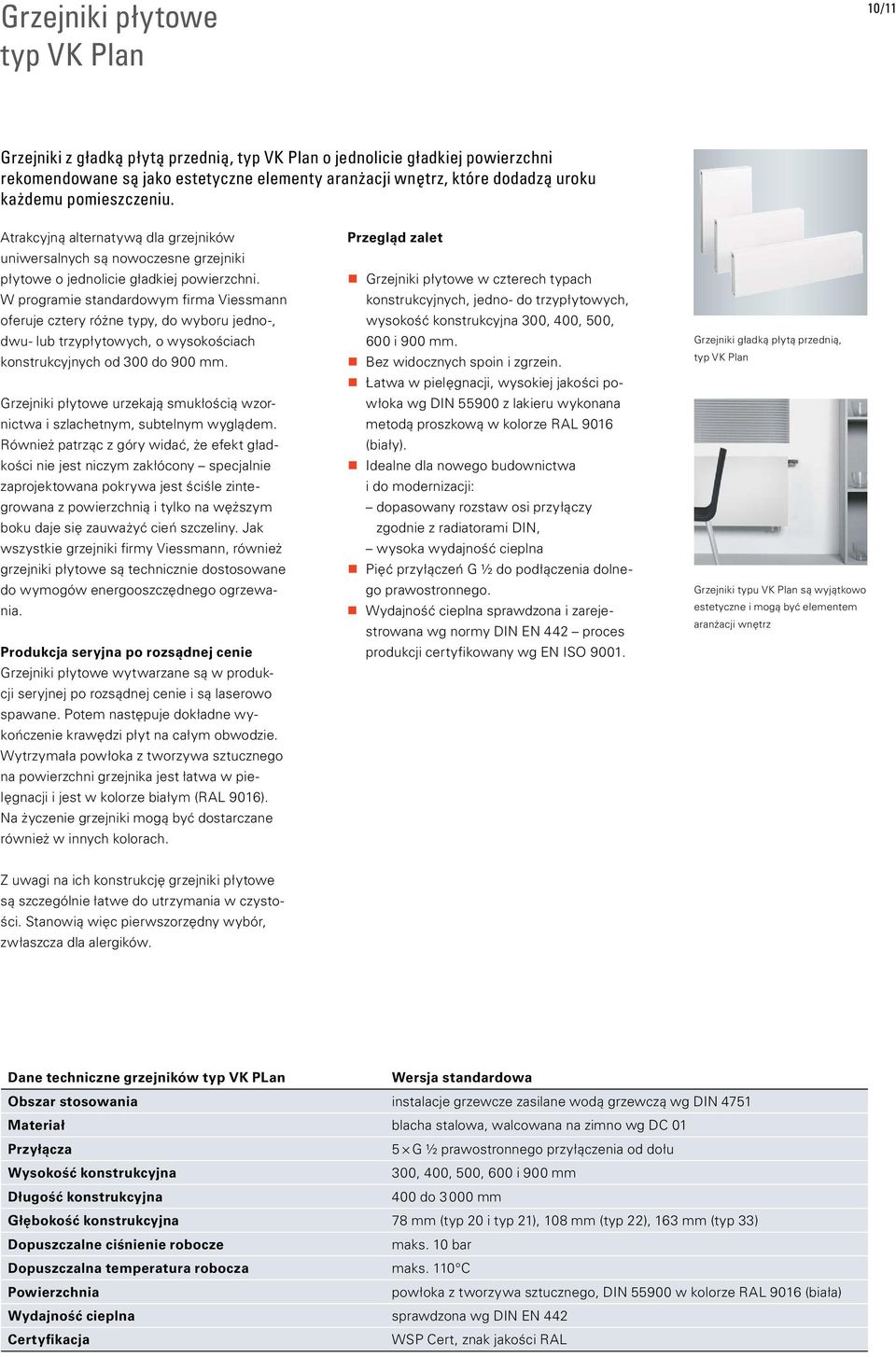

11 Grzejniki płytowe typ VK Plan 10/11 Grzejniki z gładką płytą przednią, typ VK Plan o jednolicie gładkiej powierzchni rekomendowane są jako estetyczne elementy aranżacji wnętrz, które dodadzą uroku każdemu pomieszczeniu. Atrakcyjną alternatywą dla grzejników uniwersalnych są nowoczesne grzejniki płytowe o jednolicie gładkiej powierzchni. W programie standardowym firma Viessmann oferuje cztery różne typy, do wyboru jedno-, dwu- lub trzypłytowych, o wysokościach konstrukcyjnych od 300 do 900 mm. Grzejniki płytowe urzekają smukłością wzornictwa i szlachetnym, subtelnym wyglądem. Również patrząc z góry widać, że efekt gładkości nie jest niczym zakłócony specjalnie zaprojektowana pokrywa jest ściśle zintegrowana z powierzchnią i tylko na węższym boku daje się zauważyć cień szczeliny. Jak wszystkie grzejniki firmy Viessmann, również grzejniki płytowe są technicznie dostosowane do wymogów energooszczędnego ogrzewania. Produkcja seryjna po rozsądnej cenie Grzejniki płytowe wytwarzane są w produkcji seryjnej po rozsądnej cenie i są laserowo spawane. Potem następuje dokładne wykończenie krawędzi płyt na całym obwodzie. Wytrzymała powłoka z tworzywa sztucznego na powierzchni grzejnika jest łatwa w pielęgnacji i jest w kolorze białym (RAL 9016). Na życzenie grzejniki mogą być dostarczane również w innych kolorach. Przegląd zalet Grzejniki płytowe w czterech typach konstrukcyjnych, jedno- do trzypłytowych, wysokość konstrukcyjna 300, 400, 500, 600 i 900 mm. Bez widocznych spoin i zgrzein. Łatwa w pielęgnacji, wysokiej jakości powłoka wg DIN z lakieru wykonana metodą proszkową w kolorze RAL 9016 (biały). Idealne dla nowego budownictwa i do modernizacji: dopasowany rozstaw osi przyłączy zgodnie z radiatorami DIN, wysoka wydajność cieplna Pięć przyłączeń G ½ do podłączenia dolnego prawostronnego. Wydajność cieplna sprawdzona i zarejestrowana wg normy DIN EN 442 proces produkcji certyfikowany wg EN ISO Grzejniki gładką płytą przednią, typ VK Plan Grzejniki typu VK Plan są wyjątkowo estetyczne i mogą być elementem aranżacji wnętrz Z uwagi na ich konstrukcję grzejniki płytowe są szczególnie łatwe do utrzymania w czystości. Stanowią więc pierwszorzędny wybór, zwłaszcza dla alergików. Dane techniczne grzejników typ VK PLan Wersja standardowa Obszar stosowania instalacje grzewcze zasilane wodą grzewczą wg DIN 4751 Materiał blacha stalowa, walcowana na zimno wg DC 01 Przyłącza 5 G ½ prawostronnego przyłączenia od dołu Wysokość konstrukcyjna 300, 400, 500, 600 i 900 mm Długość konstrukcyjna 400 do mm Głębokość konstrukcyjna 78 mm (typ 20 i typ 21), 108 mm (typ 22), 163 mm (typ 33) Dopuszczalne ciśnienie robocze maks. 10 bar Dopuszczalna temperatura robocza maks. 110 C Powierzchnia powłoka z tworzywa sztucznego, DIN w kolorze RAL 9016 (biała) Wydajność cieplna sprawdzona wg DIN EN 442 Certyfikacja WSP Cert, znak jakości RAL

12 Grzejniki

13 Grzejniki łazienkowe 12/13 Nowoczesne grzejniki łazienkowe ze smukłymi elementami rurowymi i atrakcyjnym wzornictwem zapewniają możliwość indywidualnej aranżacji wnętrza każdej łazienki. Już od dawna łazienka jest czymś więcej niż tylko miejscem codziennej higieny ciała. Odpo czynek i relaks stały się ważne, a indywidualny wystrój łazienki jest częścią jakości życia. Przyjemne ciepło jest tu zapewnione przez nowoczesne grzejniki łazienkowe o atrakcyjnym wzornictwie. Na ich rurkach zawsze w pogotowiu wiszą przyjemnie podgrzane ręczniki. Smukłe elementy rurowe grzejników nadają łazience lekkość i elegancki wygląd, jednocześnie doskonale harmonizując z jej wnętrzem. Firma Viessmann oferuje w swoim programie Vitoset grzejniki z prostymi lub łukowymi rurami poziomymi o okrągłym przekroju. Dodatkowo grzejniki typu Komfort posiadają możliwość podłączenia środkowego (wykonanie łukowe). Grzejniki łazienkowe można również stosować jako ścianki działowe, dzięki czemu istnieje możliwość indywidualnej aranżacji architektury wnętrza. Na przykład do oddzielenia obszaru WC od części kąpielowej. Elektryczne dogrzewanie Jeśli chcemy mieć w łazience przyjemnie ciepło również w chłodniejsze, letnie dni, niekoniecznie włączając całą instalację grzewczą, można zamontować w grzejniku łazienkowym grzałkę elektryczną. Oba rozwiązania techniczne można połączyć: przyłącze centralnego ogrzewania na miesiące sezonu grzewczego i pręt grzejny na chłodniejsze dni w lecie, podczas których w łazience może być cieplej choć o kilka stopni. Przegląd zalet Grzejnik łazienkowy o prostych lub łukowych rurach poziomych o okrągłym przekroju, 18 mm (typ Standard) lub 23 mm (typ Komfort). Wysokość konstrukcyjna: od 755 do 1868 mm. Długość konstrukcyjna: od 493 do 630 mm. Powłoka proszkowa nakładana techniką natrysku elektrostatycznego w kolorze RAL 9016 (biały) dla maksymalnej ochrony przed korozją. Półokrągły profil boczny elegancki i bezpieczny, bez ostrych krawędzi. Grzałka elektryczna do eksploatacji w okresie letnim (wyposażenie opcjonalne). Wydajność cieplna sprawdzona i zarejestrowana wg normy DIN EN 442 proces produkcji certyfikowany wg EN ISO lat gwarancji dla grzejników typu Komfort oraz 7 lat gwarancji dla grzejników typu Standard. Grzejniki łazienkowe typ Standard Grzejniki łazienkowe typ Komfort Głowice termostatyczne Viessmann Dane techniczne grzejników łazienkowych Typ Standard Typ Komfort Obszar stosowania instalacje grzewcze zasilane wodą grzewczą wg DIN 4751 Materiał pionowa rura o profilu D: mm pozioma rura o okrągłym przekroju: 18 mm prosta / gięta pionowa rura o profilu D: mm pozioma rura o okrągłym przekroju: 23 mm prosta / gięta Przyłącza 4 G ½ 4 G ½ lub 2 G ½ (przyłącze środkowe) Wysokość konstrukcyjna 755, 1140, 1455, 1700 mm prosty: 788, 1228, 1468, 1868 mm łukowy: 786, 1226, 1466, 1866 mm Długość konstrukcyjna 530, 630 mm prosty: 500 lub 600 mm łukowy: 493 lub 595 mm Głębokość konstrukcyjna (przyściennie profil D) prosty: 60 mm łukowy: 115 lub 150 mm prosty: 60 mm łukowy: 60 mm Dopuszczalne ciśnienie robocze maks. 9 bar maks. 11,5 bar Dopuszczalna temperatura robocza maks. 95 C maks. 120 C Powierzchnia powłoka proszkowa nakładana techniką natrysku elektrostatycznego wg DIN w kolorze RAL 9016 (biały) dla maksymalnej ochrony przed korozją Wydajność cieplna sprawdzona wg DIN EN 442

14 Firma Viessmann

15 14/15 Viessmann climate of innovation Viessmann jest jednym z wiodących na świecie producentów inteligentnych, komfortowych i efektywnych systemów ogrzewania, klimatyzacji i wentylacji, chłodzenia oraz lokalnego wytwarzania energii elektrycznej. Jako przedsiębiorstwo rodzinne, prowadzone już w trzeciej generacji przez właścicieli, Viessmann od dziesiątek lat dostarcza szczególnie efektywne i niskoemisyjne systemy grzewcze. Silna marka stwarza zaufanie Obok logo marki, międzynarodowym znakiem rozpoznawczym jest nasze główne motto climate of innovation. Ma ono trzy wymiary: jest opowiedzeniem się za kulturą innowacji, obietnicą wysokich właściwości użytkowych produktu i równocześnie zobowiązaniem do ochrony klimatu. Istotnymi dziedzinami działalności przedsiębiorstwa, zatrudniającego na całym świecie pracowników, jest ochrona klimatu, poszanowanie środowiska naturalnego i efektywne wykorzystywanie zasobów naturalnych. Przykład dobrej praktyki Przez strategiczny projekt zrównoważonej gospodarki Efektywność Plus Viessmann pokazał na przykładzie zakładu macierzystego w Allendorf/Eder, że wytyczone do roku 2050 cele polityki energetycznej i klimatycznej można osiągnąć już dzisiaj, stosując dostępną na rynku technikę. Efekty mówią same za siebie: Rozszerzenie wykorzystania energii odnawialnych aż do 60%udziału. Zmniejszenie emisji CO 2 o 80%. Za swoje zaangażowanie w dziedzinie ochrony klimatu i efektywnego wykorzystania zasobów naturalnych firma Viessmann w latach: 2009, 2011 i 2013 została wyróżniona Niemiecką Nagrodą Zrównoważonego Rozwoju. Zrównoważone działanie Przyjęcie odpowiedzialności oznacza dla firmy Viessmann wdrożenie w praktyce zrównoważonego działania, czyli doprowadzenie do takiego zharmonizowania ekologii, ekonomii i odpowiedzialności społecznej, by zaspokajać dzisiejsze potrzeby bez uszczerbku dla podstaw egzystencji przyszłych pokoleń. Długoterminowym celem jest pokrycie zapotrzebowania energii cieplnej w przedsiębiorstwie w całości z własnych źródeł odnawialnych. Za szczególnie efektywne wykorzystanie energii dzięki innowacyjnej centrali odzyskiwania ciepła w swojej siedzibie w Allendorf/Eder firma Viessmann została wyróżniona nagrodą Energy Efficiency Award Viessmann Werke GmbH & Co. KG Dane o przedsiębiorstwie Rok założenia: 1917 Liczba pracowników: Obroty grupy: 2,1 miliarda euro Udziały zagraniczne: 55% 27 zakładów w 11 krajach Spółki dystrybucyjne i przedstawicielstwa w 74 krajach 120 Przedstawicielstw Handlowych na całym świecie Spektrum usług Urządzenia kondensacyjne na olej i gaz Systemy skojarzonego wytwarzania ciepła i energii elektrycznej Pompy ciepła Instalacje grzewcze opalane drewnem Instalacje biogazowe Systemy solarne Systemy fotowoltaiczne Osprzęt dodatkowy Chłodnictwo
