Strona 1 INSTRUKCJA OBS UGI CYFROWEGO ODBIORNIKA ILLUSION M2-S SATELLITE

Transkrypt

1 Strona 1 TM INSTRUKCJA OBS UGI CYFROWEGO ODBIORNIKA ILLUSION M2-S SATELLITE

2 Strona 2 SPIS TREŚCI 1 - DANE TECHNICZNE ZASADY BEZPIECZEŃSTWA WYPOSAŻENIE I OPIS ODBIORNIKA Wyposażenie standardowe oraz dodatkowe Opis odbiornika Opis pilota PODŁĄCZENIE ODBIORNIKA CYFROWEGO Podłączenie odbiornika do czaszy z LNB (różne konfiguracje) Podłączenie odbiornika cyfrowego do TV Podłączenie odbiornika cyfrowego do magnetowidu Podłączenie odbiornika cyfrowego do wzmacniacza kina domowego Połączenie odbiornika cyfrowego z komputerem URUCHOMIENIE ODBIORNIKA Pierwsze uruchomienie INSTALACJA Wejście do MENU Wyszukiwanie prawidłowego sygnału Typ konwertera LNB Zasilanie konwertera LNB Przełącznik sygnału TONE BURST Przełącznik sygnału DiSEqC Sterowanie pozycjonerem Skanowanie satelity Skanowanie transpondera Edycja nazwy satelity Edycja i dodanie nowego transpondera EDYCJA I SORTOWANIE LIST PROGRAMOWYCH Programowanie ilości list tematycznych Nadawanie nazwy indywidualnej liście tematycznej Zapisywanie programów do nowej listy tematycznej Usuwanie programów z listy tematycznej Uaktywnianie blokady rodzicielskiej kanałów Usunięcie blokady rodzicielskiej kanałów Uaktywnianie blokady rodzicielskiej list Usunięcie blokady rodzicielskiej list USTAWIENIA ODBIORNIKA Wybór języka Wyjście audio Wyjście video Automatyczny start odbiornika w tryb pracy po włączeniu do zasilania Ustawienie zegara Ustawienia fabryczne Kod blokady rodzicielskiej OBSŁUGA ODBIORNIKA Włączanie odbiornika ze stanu czuwania Wybieranie programów pilotem Zatrzymanie obrazu Informacje o programie EPG Wybór wersji językowych Wyłącznik czasowy (Sleeper) Regulacja i wyciszenie siły głosu WYMIANA OPROGRAMOWANIA Wyposażenie Przygotowanie odbiornika do wymiany oprogramowania MONTAŻ ANTENY SATELITARNEJ Wyposażenie Złożenie anteny satelitarnej Montaż uchwytu mocującego antenę Montaż anteny satelitarnej Podłączenie anteny satelitarnej Ustawienie czaszy anteny... 36

3 1. DANE TECHNICZNE Strona 3 Parametry Liczba kanałów , 8 list tematycznych RF wejście... Typ F, IEC , żeńskie / 75 om (niezbalansowane) Zakres częstotliwości odbioru MHz MHz (950MHz -2150MHz) Poziom sygnału do -10 dbm Typ głowicy... z przemianą bezpośrednią Zasilanie LNB ,5V( V), +18V(H), 500mA max. Ton 22kHz... Częstotliwość 22kHz, Amplituda 0.6V +/-0.2 Vpp DiSEqC , 1.1, 1.2 Demodulacja... QPSK Zakres transferów Ms/s Poziom korekcji FEC... 1/2, 2/3, 3/4, 5/6, 7/8, AUTO Przetwarzanie MPEG Strumien transportowy... MPEG-2 ISO/IEC Profil... MPEG-2 MP@ML Przepływność danych... 72Mbit/s max. Rozdzielczość x576 Dekodowanie audio... MPEG Layer I i II Tryb audio... Stereo, Mono kanał L, Mono kanał P Próbkowanie KHz, 44.1 KHz, 48 KHz Pamięć Pamieć FLASH... 2MB Pamieć SDRAM... 16MB Wejścia / Wyjścia Video... TV Scart (CVBS, RGB), VCR Scart (CVBS) Gniazdo RS 232C... Transmisja max.115.2kbps, Łącze serwisowe Zasilanie Napięcie zasilania... 12V - 2A (zewnętrzny zasilacz) Pobór mocy... max. 16W praca Wymiary zewnetrzne / Waga Wymiar i waga bez opakowania W x D x H... 30mm x 185mm x 139mm, 0.30kg Wymiar i waga z opakowania W x D x H... 65mm x 215mm x 200mm, 1.20kg Warunki pracy i przechowywania Zakres temperatury pracy... od + 5 do + 45 st.c Zakres temperatury przechowywania... od - 10 do + 70 st.c Dopuszczalna wilgotność... od 20 %do 80 % Uwaga: Ze względu na ciągłe zmiany w konstrukcji odbiornika cyfrowego dane techniczne oraz niektóre funkcje w menu odbiornika mogą ulec zmianie.

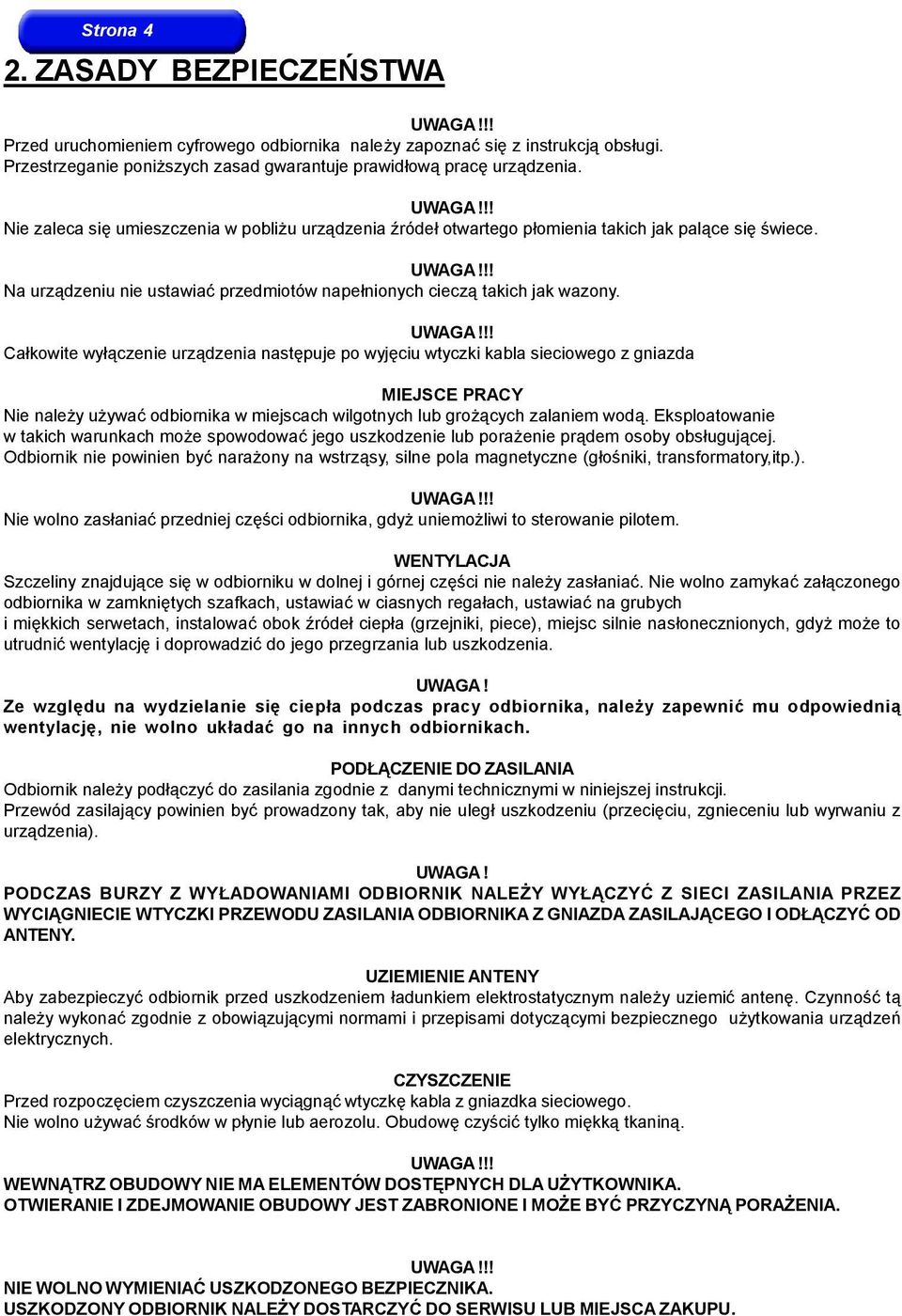

4 Strona 4 2. ZASADY BEZPIECZEŃSTWA UWAGA!!! Przed uruchomieniem cyfrowego odbiornika należy zapoznać się z instrukcją obsługi. Przestrzeganie poniższych zasad gwarantuje prawidłową pracę urządzenia. UWAGA!!! Nie zaleca się umieszczenia w pobliżu urządzenia źródeł otwartego płomienia takich jak palące się świece. UWAGA!!! Na urządzeniu nie ustawiać przedmiotów napełnionych cieczą takich jak wazony. UWAGA!!! Całkowite wyłączenie urządzenia następuje po wyjęciu wtyczki kabla sieciowego z gniazda MIEJSCE PRACY Nie należy używać odbiornika w miejscach wilgotnych lub grożących zalaniem wodą. Eksploatowanie w takich warunkach może spowodować jego uszkodzenie lub porażenie prądem osoby obsługującej. Odbiornik nie powinien być narażony na wstrząsy, silne pola magnetyczne (głośniki, transformatory,itp.). UWAGA!!! Nie wolno zasłaniać przedniej części odbiornika, gdyż uniemożliwi to sterowanie pilotem. WENTYLACJA Szczeliny znajdujące się w odbiorniku w dolnej i górnej części nie należy zasłaniać. Nie wolno zamykać załączonego odbiornika w zamkniętych szafkach, ustawiać w ciasnych regałach, ustawiać na grubych i miękkich serwetach, instalować obok źródeł ciepła (grzejniki, piece), miejsc silnie nasłonecznionych, gdyż może to utrudnić wentylację i doprowadzić do jego przegrzania lub uszkodzenia. UWAGA! Ze względu na wydzielanie się ciepła podczas pracy odbiornika, należy zapewnić mu odpowiednią wentylację, nie wolno układać go na innych odbiornikach. PODŁĄCZENIE DO ZASILANIA Odbiornik należy podłączyć do zasilania zgodnie z danymi technicznymi w niniejszej instrukcji. Przewód zasilający powinien być prowadzony tak, aby nie uległ uszkodzeniu (przecięciu, zgnieceniu lub wyrwaniu z urządzenia). UWAGA! PODCZAS BURZY Z WYŁADOWANIAMI ODBIORNIK NALEŻY WYŁĄCZYĆ Z SIECI ZASILANIA PRZEZ WYCIĄGNIECIE WTYCZKI PRZEWODU ZASILANIA ODBIORNIKA Z GNIAZDA ZASILAJĄCEGO I ODŁĄCZYĆ OD ANTENY. UZIEMIENIE ANTENY Aby zabezpieczyć odbiornik przed uszkodzeniem ładunkiem elektrostatycznym należy uziemić antenę. Czynność tą należy wykonać zgodnie z obowiązującymi normami i przepisami dotyczącymi bezpiecznego użytkowania urządzeń elektrycznych. CZYSZCZENIE Przed rozpoczęciem czyszczenia wyciągnąć wtyczkę kabla z gniazdka sieciowego. Nie wolno używać środków w płynie lub aerozolu. Obudowę czyścić tylko miękką tkaniną. UWAGA!!! WEWNĄTRZ OBUDOWY NIE MA ELEMENTÓW DOSTĘPNYCH DLA UŻYTKOWNIKA. OTWIERANIE I ZDEJMOWANIE OBUDOWY JEST ZABRONIONE I MOŻE BYĆ PRZYCZYNĄ PORAŻENIA. UWAGA!!! NIE WOLNO WYMIENIAĆ USZKODZONEGO BEZPIECZNIKA. USZKODZONY ODBIORNIK NALEŻY DOSTARCZYĆ DO SERWISU LUB MIEJSCA ZAKUPU.

5 3. WYPOSAŻENIE I OPIS ODBIORNIKA Strona Wyposażenie standardowe W skład wyposażenia standardowego wchodzi: Cyfrowy odbiornik satelitarny Pilot z bateriami Zasilacz zewnętrzny 12V Instrukcja obsługi INSTRUKCJA OBSŁUGI CYFROWEGO ODBIORNIKA DVB-T Podstawka odbiornika Wyposażenie dodatkowe Przewód EURO PRZEWÓD RS 232 o długości 2.5m do połączenia z komputerem.

6 Strona Opis odbiornika PRZEDNIA PŁYTA ODBIORNIKA 1. Przycisk sterujący - zmiana programu minus 2. Przycisk włączenia i wyłączenia odbiornika 3. Przycisk sterujący - zmiana programu plus 4. Punkt sygnalizacji pracy odbiornika TYLNA PŁYTA ODBIORNIKA 1. Czytnik kart kodowych SmartCard 2. Gniazdo VCR typu SCART 3. Gniazdo TV typu SCART dla odbiornika telewizyjnego (CVBS, RGB) 4. Gniazdo OPTO - AC3 5. Wtyk typu F - WEJŚCIE LNB do zasilania konwertera 6. Gniazdo zasilania 12V 7. Gniazdo RS KOMPUTER Uwaga: Do czytnika SmarCard należy wsunąć kartę złotymi stykami do dołu.

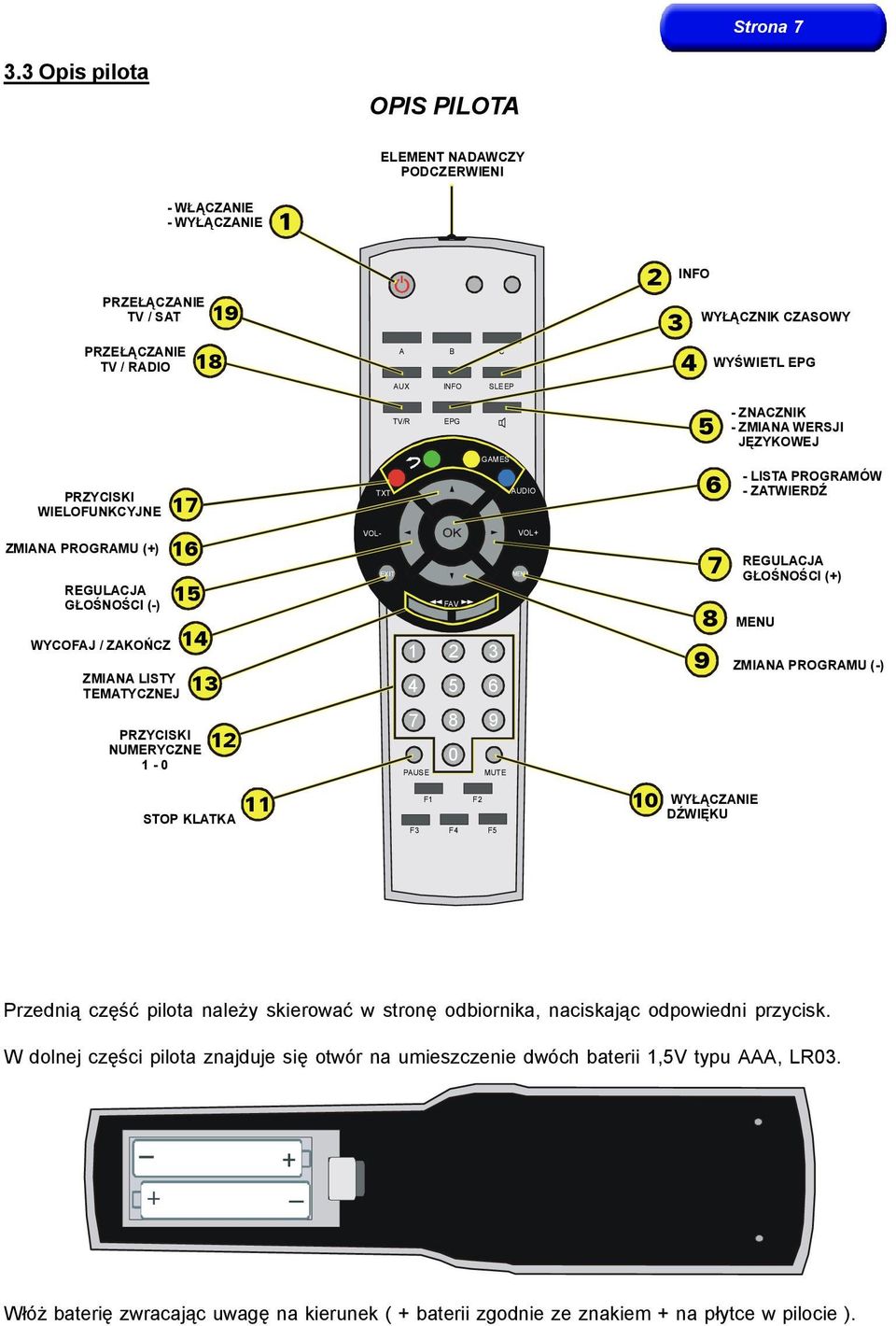

7 Strona Opis pilota OPIS PILOTA ELEMENT NADAWCZY PODCZERWIENI - WŁĄCZANIE - WYŁĄCZANIE 1 PRZEŁĄCZANIE TV / SAT INFO WYŁĄCZNIK CZASOWY PRZEŁĄCZANIE TV / RADIO 18 A B C 4 WYŚWIETL EPG AUX INFO SLEEP TV/R EPG 5 - ZNACZNIK - ZMIANA WERSJI JĘZYKOWEJ PRZYCISKI WIELOFUNKCYJNE 17 TXT GAMES AUDIO 6 - LISTA PROGRAMÓW - ZATWIERDŹ ZMIANA PROGRAMU (+) REGULACJA GŁOŚNOŚCI (-) WYCOFAJ / ZAKOŃCZ 16 ZMIANA LISTY TEMATYCZNEJ PRZYCISKI NUMERYCZNE VOL- EXIT FAV PAUSE MUTE VOL REGULACJA GŁOŚNOŚCI (+) MENU ZMIANA PROGRAMU (-) STOP KLATKA 11 F1 F3 F4 F2 F5 10 WYŁĄCZANIE DŹWIĘKU Przednią część pilota należy skierować w stronę odbiornika, naciskając odpowiedni przycisk. W dolnej części pilota znajduje się otwór na umieszczenie dwóch baterii 1,5V typu AAA, LR03. Włóż baterię zwracając uwagę na kierunek ( + baterii zgodnie ze znakiem + na płytce w pilocie ).

8 W Y JŚ CIE Strona 8 4. PODŁĄCZENIE ODBIORNIKA CYFROWEGO Odbiornik cyfrowej telewizji satelitarnej instalujemy w miejscu gdzie doprowadzony jest sygnał z zewnętrznej anteny satelitarnej nakierowanej na satelitę. Uwaga! Warunkiem poprawnej pracy cyfrowego odbiornika jest precyzyjne ustawienie anteny satelitarnej. Korekta ustawienia anteny może być wykonana samodzielnie, ale zalecamy skorzystanie z usług specjalistycznego serwisu. 4.1 Podłączenie odbiornika cyfrowego do czaszy satelitarnej z LNB Do odbiornika cyfrowego należy podłączyć konwerter do wejścia LNB Jeżeli chcesz podłączyć 2 konwertery LNB należy użyć przełącznika DiSEqC (patrz pkt ) Podłączenie odbiornika do czaszy satelitarnej z dwoma LNB (ZEZ) Jeżeli posiadasz antenę satelitarną wyposażoną w dwa konwertery LNB w konfiguracji ZEZ i chcesz aby oba konwertery podłączyć jednym przewodem, wówczas przed podłączeniem takiego zestawu do odbiornika cyfrowego, należy zastosować zewnętrzny przełącznik konwerterów DiSEqC Switch. ASTRA HOT BIRD LNB 1 LNB 2 A DiSEqC Switch B ANTENA SATELITARNA WIDOK Z GÓRY Odbiornik cyfrowy W takim przypadku należy podłączyć przewód od pierwszego konwertera do złącza A przełącznika, a drugi przewód należy podłączyć od drugiego konwertera do złącza B. Odbiornik cyfrowy łączymy z przełącznikiem Switch za pomocą kabla koncentrycznego wykorzystując gniazdo LNB-1 w odbiorniku oraz złącze wyjściowe w przełączniku DiSEqC. Po wykonaniu podłączeń i ustawieniu anteny satelitarnej należy w menu odbiornika zaprogramować rodzaj sterowania DiSEqC dla programów z satelity, na którego ustawiona jest antena z konwerterem LNB 1 podłączonym do wejścia A oraz dla programów z satelity, na którego ustawiona jest antena z konwerterem LNB 2 podłączonym do wejścia B.

9 Strona 9 Dla przykładu jeżeli konwerter LNB 1 odbiera programy z satelity HOT BIRD, a konwerter LNB 2 odbiera programy z satelity ASTRA należy dla programów z tych satelitów zaprogramować odpowiednią komendę DiSEqC. 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę HOT BIRD. 5. Naciśnij w pilocie dwukrotnie przycisk (ŻÓŁTY). 6. Wybierz kursorem belkę DiSEqC 7. Wybierz kursorami, wejście A / LNB Naciśnij w pilocie przycisk (CZERWONY). Teraz należy zaprogramować sterowanie DiSEqC dla drugiego konwertera LNB 2, który odbiera programy z satelity ASTRA. 1. Kursorami, w pilocie wybierz odpowiedniego satelitę ASTRA. 2. Naciśnij dwukrotnie w pilocie przycisk (ŻÓŁTY). 3. Wybierz kursorem belkę DiSEqC 4. Wybierz kursorami, wejście B / LNB Naciśnij w pilocie przycisk (CZERWONY). Teraz zainstalowany przełącznik DiSEqC automatycznie wybierze właściwy konwerter do wybranego kanału. 4.2 Podłączenie odbiornika cyfrowego do TV przewodem EURO - EURO (opcja). Aby uzyskać najwyższą jakość obrazu i dźwięku należy zastosować przewód EURO-EURO. Jeżeli odbiornik telewizyjny posiada gniazdo EURO z wejściem RGB należy stosować przewód EURO-EURO z pełnym połączeniem RGB. Jeżeli odbiornik telewizyjny posiada tylko gniazda RCA, wówczas odbiornik cyfrowy należy podłączyć przewodem EURO- RCA.

10 Strona Podłączenie odbiornika cyfrowego do magnetowidu Gdy magnetowid posiada gniazdo EURO łączymy go z odbiornikiem cyfrowym przewodem EURO- EURO. Jeżeli magnetowid nie posiada gniazda EURO, wówczas podłączamy go z odbiornikiem cyfrowym przewodem EURO-RCA. Odbiornik TV łączymy przewodem EURO-EURO z odbiornikiem cyfrowym. TV MAGNETOWID PRZEWÓD EURO-EURO LUB EURO-RCA ANTENA 1 2 ODBIORNIK CYFROWY PRZEWÓD EURO-EURO 4.4 Połączenie odbiornika cyfrowego do wzmacniacza kina domowego Odbiornik posiada gniazdo optyczne dżwieku cyfrowego AC-3. Przewód optyczny (opcja) należy podłączyć w odbiorniku cyfrowym do gniazda nr 4 i do wzmacniacza kina domowego a następnie nalezy wybrać w menu odbiornika dźwięk SPDIF (patrz pkt. 8.2). ANTENA SATELITARNA ODBIORNIK CYFROWY 4.5 Połączenie odbiornika cyfrowego z komputerem Odbiornik posiada gniazdo komunikacji szeregowej w standardzie RS 232. Wymiana oprogramowania w odbiorniku satelitarnym może być dokonana z komputera poprzez połączenie przewodem RS 232 (patrz pkt. 10 WYMIANA OPROGRAMOWANIA). Wymiana oprogramowania może być dokonana bez konieczności podłączenia konwertera LNB. Odbiornik można odłączyć od instalacji i przenieść do miejsca gdzie jest komputer i dokonać zmiany oprogramowania. ANTENA SATELITARNA KOMPUTER ODBIORNIK CYFROWY RS 232

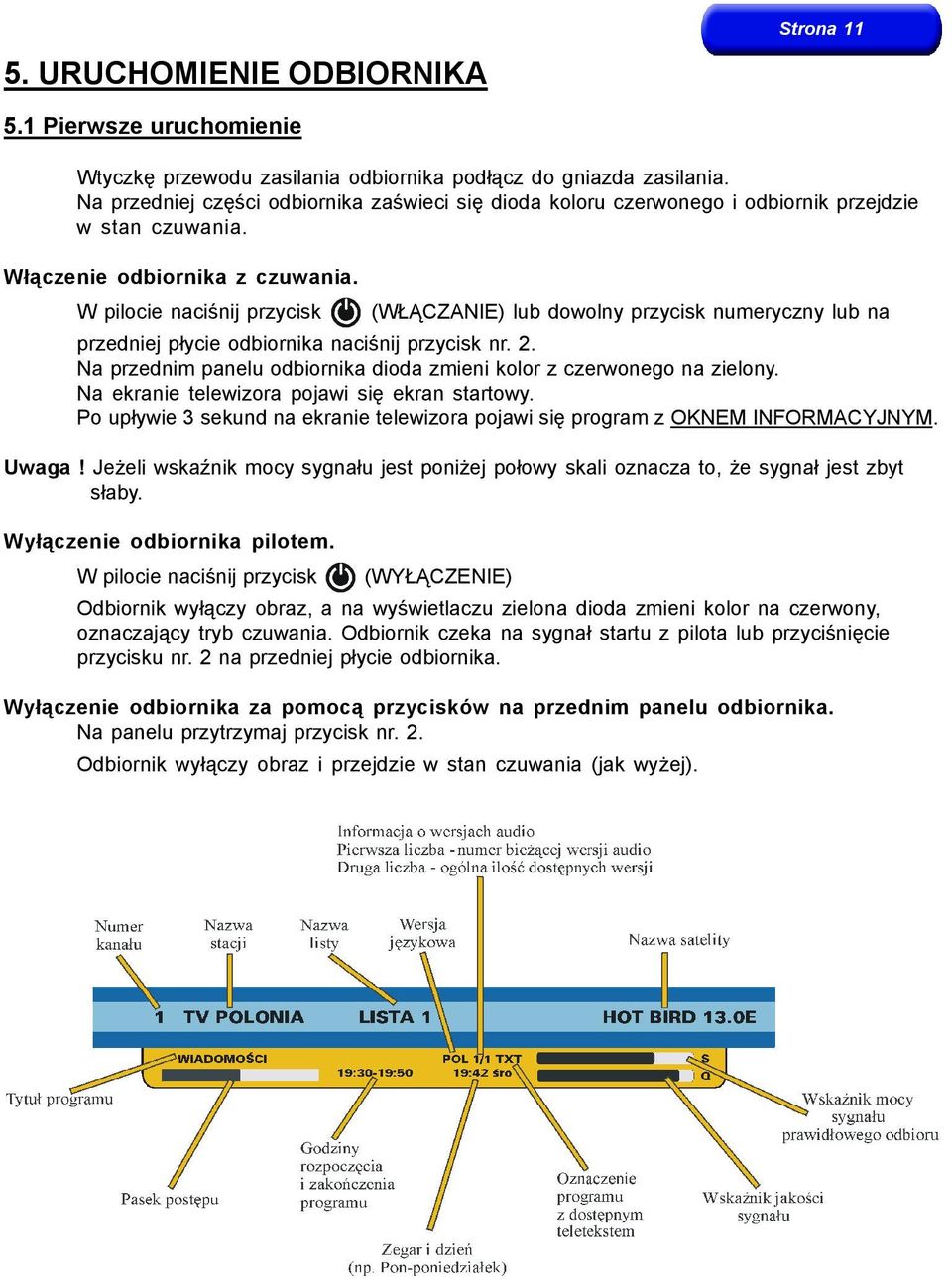

11 Strona URUCHOMIENIE ODBIORNIKA 5.1 Pierwsze uruchomienie Wtyczkę przewodu zasilania odbiornika podłącz do gniazda zasilania. Na przedniej części odbiornika zaświeci się dioda koloru czerwonego i odbiornik przejdzie w stan czuwania. Włączenie odbiornika z czuwania. W pilocie naciśnij przycisk (WŁĄCZANIE) lub dowolny przycisk numeryczny lub na przedniej płycie odbiornika naciśnij przycisk nr. 2. Na przednim panelu odbiornika dioda zmieni kolor z czerwonego na zielony. Na ekranie telewizora pojawi się ekran startowy. Po upływie 3 sekund na ekranie telewizora pojawi się program z OKNEM INFORMACYJNYM. Uwaga! Jeżeli wskaźnik mocy sygnału jest poniżej połowy skali oznacza to, że sygnał jest zbyt słaby. Wyłączenie odbiornika pilotem. W pilocie naciśnij przycisk (WYŁĄCZENIE) Odbiornik wyłączy obraz, a na wyświetlaczu zielona dioda zmieni kolor na czerwony, oznaczający tryb czuwania. Odbiornik czeka na sygnał startu z pilota lub przyciśnięcie przycisku nr. 2 na przedniej płycie odbiornika. Wyłączenie odbiornika za pomocą przycisków na przednim panelu odbiornika. Na panelu przytrzymaj przycisk nr. 2. Odbiornik wyłączy obraz i przejdzie w stan czuwania (jak wyżej).

12 Strona INSTALACJA Antenę satelitarną należy zamontować bardzo stabilnie w sposób pozwalający na odbiór sygnałów docierających do niej. Powinien to wykonać wyspecjalizowany monter. Należy zwrócić uwagę na dokładne ustawienie pozycji anteny na największy sygnał z satelity. Uwaga! Konwertery stosowane z analogowymi odbiornikami satelitarnymi nie spełniają wszystkich norm technicznych wymaganych dla cyfrowych odbiorników satelitarnych. 6.1 Wejście do MENU 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. Aby wejść do funkcji INSTALACJA lub USTAWIENIA ODBIORNIKA : 2. Wybierz kursorem belkę INSTALACJA lub USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod dostępu (kod ten zabezpiecza najważniejsze ustawienia odbiornika przed przypadkowym wejściem). Do pozostałych funkcji MENU nie trzeba wpisywać kodu dostępu. 6.2 Wyszukiwanie prawidłowego sygnału 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. Ustawiając antenę na wybranego satelitę należy doprowadzić do uzyskania obrazu na podglądzie, a na pasku miernika umieszczonego pod ekranem podglądu uzyskać maksymalne wskazanie siły sygnału i minimalne straty. Antenę satelitarną należy zamontować bardzo stabilnie w sposób pozwalający na odbiór sygnałów docierających do niej. Powinien to wykonać wyspecjalizowany monter. Należy zwrócić uwagę na dokładne ustawienie pozycji anteny na największy sygnał z satelity. Uwaga! Konwertery stosowane z analogowymi odbiornikami satelitarnymi nie spełniają wszystkich norm technicznych wymaganych dla cyfrowych odbiorników satelitarnych.

13 Strona Typ konwertera LNB 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. 5. Naciśnij w pilocie dwukrotnie przycisk (ŻÓŁTY). 6. Wybierz kursorem belkę TYP LNB. 7. Naciśnij kursor. Wyświetli się ekran: KONWERTERY. 8. Wybierz kursorami, parametry konwertera. 9. Naciśnij w pilocie przycisk. 10. Naciśnij w pilocie przycisk (CZERWONY). 6.4 Zasilanie konwertera LNB 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. 5. Naciśnij w pilocie dwukrotnie przycisk (ŻÓŁTY). 6. Wybierz kursorem belkę ZASILANIE LNB 7. Wybierz kursorami, napięcie LNB On (włączone) lub Off (wyłączone). 8. Naciśnij w pilocie przycisk (CZERWONY).

14 Strona Przełącznik sygnału TONE BURST Jeżeli używamy przełącznika sygnału TONE BURST, w menu odbiornika należy zaprogramować wejście A dla jednego satelity (np. dla satelity HOT BIRD) i wejście B dla drugiego satelity (ASTRA). 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. 5. Naciśnij w pilocie dwukrotnie przycisk (ŻÓŁTY). 6. Wybierz kursorem belkę TONE BURST. 7. Wybierz kursorami, wejście ON (włączony). 8. Wybierz kursorem belkę DiSEqC. 9. Wybierz kursorami, wejście A. 10. Naciśnij w pilocie przycisk (CZERWONY). Po wybraniu drugiego satelity w funkcji INSTALACJA w identyczny sposób należy zaprogramować wejście B na belce DiSEqC. 6.6 Przełącznik sygnału DiSEqC Jeżeli używamy przełącznika sygnału DiSEqC, w menu odbiornika należy zaprogramować wejście 1 dla jednego satelity (np. dla satelity HOT BIRD) i wejście 2 dla drugiego satelity (ASTRA) a w przypadku zastosowania przełącznika DiSEqC x 4 także wejście 3 dla trzeciego i wejście 4 dla czwartego satelity. 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. 5. Naciśnij w pilocie dwukrotnie przycisk (ŻÓŁTY). 6. Wybierz kursorem belkę DiSEqC 7. Wybierz kursorami, wejście Naciśnij w pilocie przycisk (CZERWONY).

15 Strona 15 Po wybraniu drugiego satelity w funkcji INSTALACJA w identyczny sposób należy mu przypisać wejście 2 na belce DiSEqC,a w przypadku stosowania przełącznika DiSEqC x 4 programujemy jeszcze wejście 3 i 4 dla kolejnych satelitów na które mamy ustawione anteny lub konwertery w przypadku stosowania jednej anteny w układzie ZEZ. 6.7 Sterowanie pozycjonerem 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. 5. Naciśnij w pilocie dwukrotnie przycisk (ŻÓŁTY). 6. Wybierz kursorem belkę MOTOR. 7. Kursorami, w pilocie wybierz rodzaj obrotnicy (DiSEqC lub Goto X). 8. Naciśnij w pilocie przycisk (CZERWONY) Uwaga! Jeżeli wybierzemy rodzaj sterowania obrotnicy GO TO X wówczas należy wpisać położenie geograficzne (długość i szerokość) miejsca w którym instalujemy antenę. Położenie geograficzne miast można znaleźć w funkcji Lista pod funkcjami Długość i Szerokość. 9. Naciśnij w pilocie przycisk (ŻÓŁTY). 10. Wybierz kursorem belkę TRANSPONDER. 11. Wybierz kursorami, transponder na którym chcesz obracać anteną. 12. Wybierz kursorami, belkę POZYCJA. 13. Kursorami, ustaw antenę tak aby uzyskać maksymalną wartość mocy i jakości sygnału. 14. Naciśnij w pilocie przycisk (CZERWONY). W identyczny sposób należy zaprogramować kolejne satelity po wcześniejszym wybraniu satelity w funkcji INSTALACJA oraz programu na którym chcesz obracać anteną.

16 Strona Skanowanie satelity Funkcja ta służy do uaktualnienia bazy kanałów w trzech trybach: dodanie nowych programów do już istniejącej bazy, utworzenie nowej bazy programów lub odświeżenie bazy już istniejących programów. 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA. 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. 5. Naciśnij w pilocie przycisk (CZERWONY). 6. Wybierz kursorami, jedną z pierwszych opcji: - FTA (jeśli odbiornik ma zeskanować tylko kanały niekodowane) - CI (jeśli odbiornik ma zeskanować tylko kanały kodowane) - FTA/CI (jeśli odbiornik ma zeskanować wszystkie kanały) 7. Wybierz kursorami, jedną z drugich opcji: - Dodaj (tylko nowe kanały - wybranie tego trybu spowoduje dopisanie nowych kanałów do już istniejących w bazie odbiornika (oznaczone na zielono w listach programowych) - Odśwież (odświeżenie bazy - wybranie tego trybu spowoduje uaktualnienie informacji już istniejących programów. - Od nowa (nowa baza kanałów - wybranie tego trybu spowoduje, że lista już istniejących kanałów zostanie zastąpiona nową powstałą w oparciu o wyszukane podczas automatycznego skanowania programy, a z list tematycznych zostaną usunięte wszystkie programy z tego satelity. Skanowanie możemy przeprowadzić na 2 sposoby dokonując wyboru kursorami,. - TP list (skanowanie szybkie w/g listy transponderów w bazie odbiornika). - Blind (skanowanie bezpośrednie całego satelity uwzględniając wszystkie zakresy transferów i częstotliwości). 8. Naciśnij w pilocie przycisk (CZERWONY). Wówczas odbiornik cyfrowy zacznie skanowanie, wyświetli się ekran, na którym będą sukcesywnie pokazywać się wyszukane stacje telewizyjne oraz radiowe (zależnie od wybranej pierwszej opcji). W polu TRANSPONDER pojawiają się nazwy operatorów. Pasek postępu poniżej informuje nas o przebiegu skanowania. Gdy osiągnie on 100 % skanowanie zostanie zakończone.

17 Uwaga! 1. Po prawidłowo przeprowadzonym skanowaniu na ekranie pojawi się komunikat: Skanowanie zakończone. odać kanały do bazy? Strona Jeśli w trakcie skanowania naciśnięty zostanie przycisk w pilocie, pojawi się komunikat: Skanowanie przerwane. Czy zapisać znalezione kanały do bazy? Wybranie opcji TAK, gdy wybraliśmy opcję BAZA OD NOWA, spowoduje zastąpienie już istniejącej bazy nowo wyszukanymi programami. Wybranie opcji NIE umożliwi powrót do stanu sprzed skanowania. Uwaga! Numer nowo dodanego programu na liście głównej będzie podświetlony na czerwono do pierwszego wyłączenia odbiornika. Naciśnięcie przycisku programu na całym ekranie telewizora. w pilocie spowoduje wyłączenie ekranu MENU i uruchomienie 6.9 Skanowanie transpondera Funkcja ta służy do uaktualnienia lub tylko podglądnięcia programów z jednego transpondera danego satelity. 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę i naciśnij klawisz. 5. Naciśnij w pilocie przycisk (ZIELONY). Wyświetli się dodatkowy ekran z listą transponderów tego satelity. 6. Kursorami, w pilocie wybierz transponder który chcesz zeskanować. 7. Naciśnij w pilocie przycisk (CZERWONY). Wyświetli się dodatkowy ekran z listą programów na tym transponderze. 8. Klawiszem w pilocie wybierz żądany program lub programy które chcemy dodać do bazy. 9. Naciśnij w pilocie przycisk aby zapisać wybrany program lub grupę programów do bazy (listy głównej). 10. Naciśnięcie przycisku w pilocie spowoduje wyłączenie ekranu MENU i uruchomienie programu na całym ekranie telewizora. i Program lub grupa programów zostanie dopisana do listy głównej w grupie programów danegosatelity, przy czym programy są uszeregowane według transpondera. Z listy głównej możemy program skopiować do wybranej listy indywidualnej (patrz pkt.7.3 Zapisywanie programów do nowej listy tematycznej).

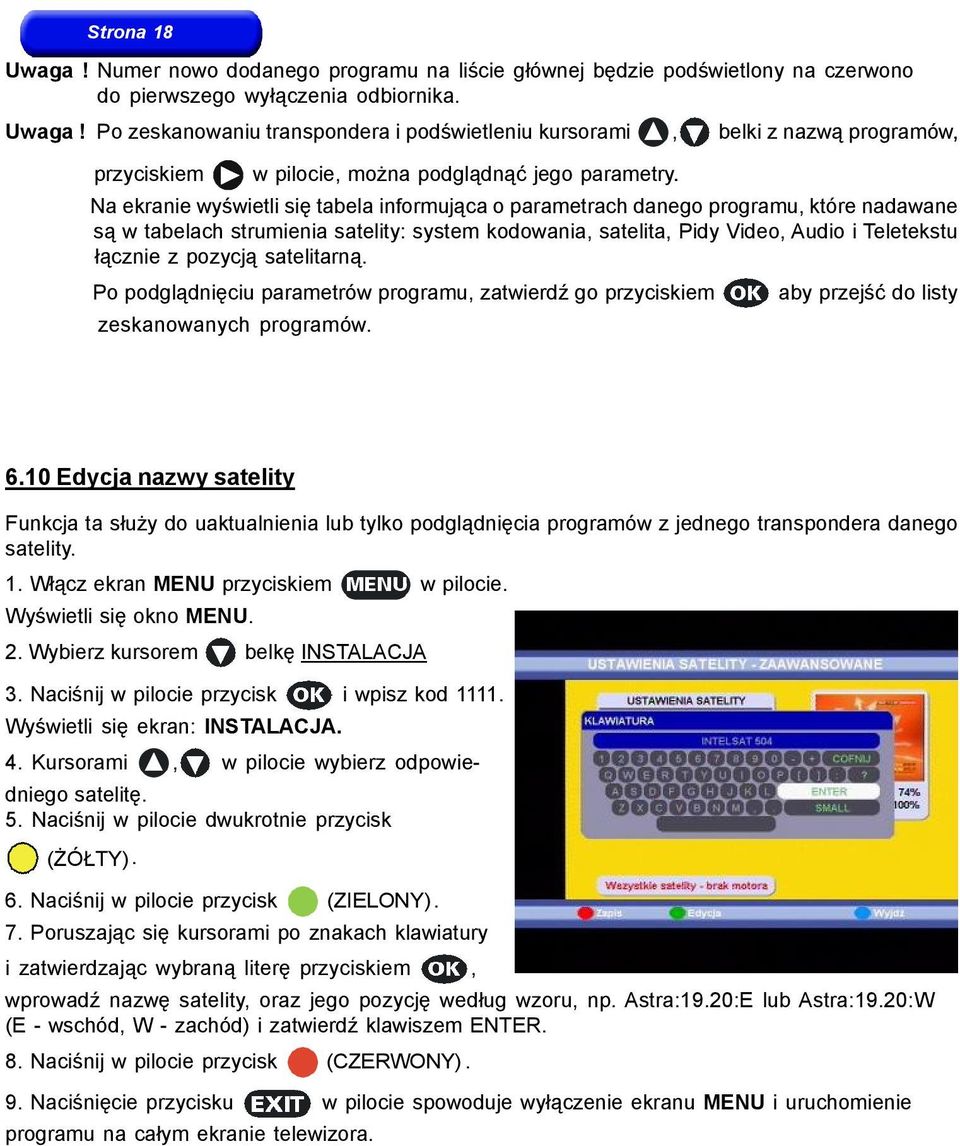

18 Strona 18 Uwaga! Numer nowo dodanego programu na liście głównej będzie podświetlony na czerwono do pierwszego wyłączenia odbiornika. Uwaga! Po zeskanowaniu transpondera i podświetleniu kursorami, belki z nazwą programów, przyciskiem w pilocie, można podglądnąć jego parametry. Na ekranie wyświetli się tabela informująca o parametrach danego programu, które nadawane są w tabelach strumienia satelity: system kodowania, satelita, Pidy Video, Audio i Teletekstu łącznie z pozycją satelitarną. Po podglądnięciu parametrów programu, zatwierdź go przyciskiem zeskanowanych programów. aby przejść do listy 6.10 Edycja nazwy satelity Funkcja ta służy do uaktualnienia lub tylko podglądnięcia programów z jednego transpondera danego satelity. 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA. 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. 5. Naciśnij w pilocie dwukrotnie przycisk (ŻÓŁTY). 6. Naciśnij w pilocie przycisk (ZIELONY). 7. Poruszając się kursorami po znakach klawiatury i zatwierdzając wybraną literę przyciskiem, wprowadź nazwę satelity, oraz jego pozycję według wzoru, np. Astra:19.20:E lub Astra:19.20:W (E - wschód, W - zachód) i zatwierdź klawiszem ENTER. 8. Naciśnij w pilocie przycisk (CZERWONY). 9. Naciśnięcie przycisku w pilocie spowoduje wyłączenie ekranu MENU i uruchomienie programu na całym ekranie telewizora.

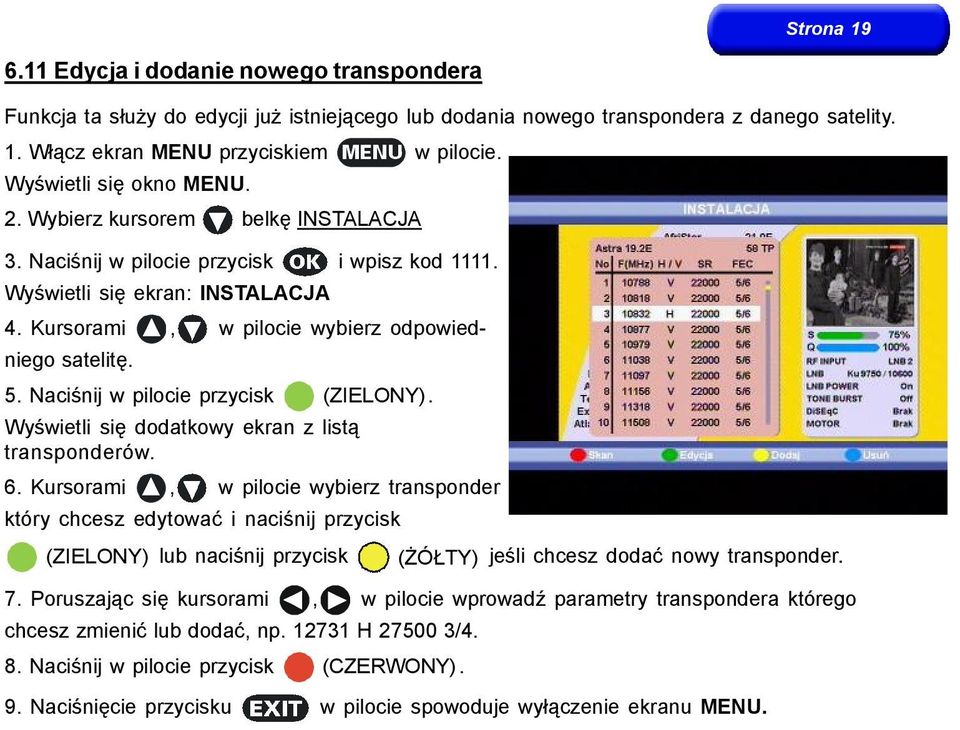

19 Strona Edycja i dodanie nowego transpondera Funkcja ta służy do edycji już istniejącego lub dodania nowego transpondera z danego satelity. 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę INSTALACJA 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelitę. 5. Naciśnij w pilocie przycisk (ZIELONY). Wyświetli się dodatkowy ekran z listą transponderów. 6. Kursorami, w pilocie wybierz transponder który chcesz edytować i naciśnij przycisk (ZIELONY) lub naciśnij przycisk (ŻÓŁTY) jeśli chcesz dodać nowy transponder. 7. Poruszając się kursorami, w pilocie wprowadź parametry transpondera którego chcesz zmienić lub dodać, np H /4. 8. Naciśnij w pilocie przycisk (CZERWONY). 9. Naciśnięcie przycisku w pilocie spowoduje wyłączenie ekranu MENU.

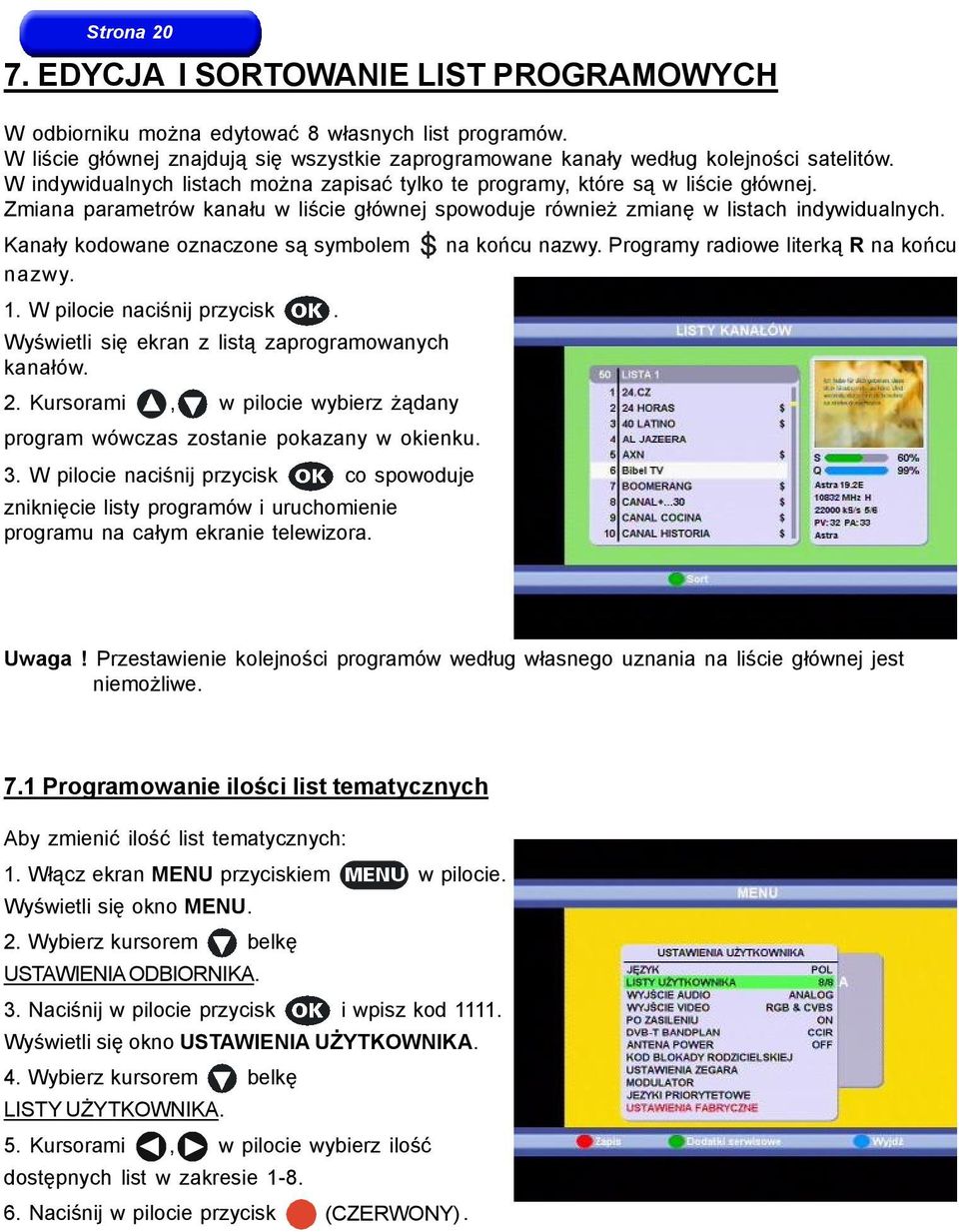

20 Strona EDYCJA I SORTOWANIE LIST PROGRAMOWYCH W odbiorniku można edytować 8 własnych list programów. W liście głównej znajdują się wszystkie zaprogramowane kanały według kolejności satelitów. W indywidualnych listach można zapisać tylko te programy, które są w liście głównej. Zmiana parametrów kanału w liście głównej spowoduje również zmianę w listach indywidualnych. Kanały kodowane oznaczone są symbolem nazwy. 1. W pilocie naciśnij przycisk. Wyświetli się ekran z listą zaprogramowanych kanałów. 2. Kursorami, w pilocie wybierz żądany program wówczas zostanie pokazany w okienku. 3. W pilocie naciśnij przycisk co spowoduje zniknięcie listy programów i uruchomienie programu na całym ekranie telewizora. na końcu nazwy. Programy radiowe literką R na końcu Uwaga! Przestawienie kolejności programów według własnego uznania na liście głównej jest niemożliwe. 7.1 Programowanie ilości list tematycznych Aby zmienić ilość list tematycznych: 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się okno USTAWIENIA UŻYTKOWNIKA. 4. Wybierz kursorem belkę LISTY UŻYTKOWNIKA. 5. Kursorami, w pilocie wybierz ilość dostępnych list w zakresie Naciśnij w pilocie przycisk (CZERWONY).

21 Strona Nadawanie nazwy indywidualnej liście tematycznej 1. Naciśnij w pilocie przycisk. Wyświetli się ekran: LISTY KANAŁÓW. 2. Kursorami, w pilocie wybierz listę od 1 do 8 której chcesz zmienić nazwę. 3. W pilocie naciśnij przycisk (ŻÓŁTY) i potwierdź wejście klawiszem. 4. Kursorem w pilocie wybierz belkę Zmiana nazwy listy 5. Naciśnij w pilocie przycisk. 6. Za pomocą klawiatury wyświetlonej na ekranie, wpisz nazwę listy i zatwierdź ją klawiszem ENTER. 7. Naciśnij w pilocie przycisk. 7.3 Zapisywanie programów do nowej listy tematycznej 1. Naciśnij w pilocie przycisk. Wyświetli się ekran: LISTY KANAŁÓW. 2. Kursorem w pilocie przesuń zielone podświetlenie na wybrany kanał i naciskając w pilocie przycisk zaznacz program lub kilka wybranych programów, które mają zostać zapisane w nowo powstałej liście (zaznaczony program zmieni kolor nazwy z czarnej na czerwoną) a po zaznaczeniu programu nastąpi przeskok belki podświetlenia bieżącego na następny program na liście. 3. W pilocie naciśnij przycisk (ŻÓŁTY) i potwierdź wejście klawiszem. Wyświetli się dodatkowy ekran Zarządzanie listą. 4. Kursorami, w pilocie wybierz listę do której chcesz skopiować zaznaczone kanały. 5. Naciśnij w pilocie przycisk.

22 Strona Usuwanie programów z listy tematycznej 1. Naciśnij w pilocie przycisk. Wyświetli się ekran: LISTY KANAŁÓW. 2. Kursorem w pilocie przesuń zielone podświetlenie na wybrany kanał i naciskając w pilocie przycisk zaznacz program lub kilka wybranych programów, które mają zostać usunięte (zaznaczony program zmieni kolor nazwy z czarnej na czerwoną) a po zaznaczeniu programu nastąpi przeskok belki podświetlenia bieżącego na następny program na liście. 3. W pilocie naciśnij przycisk (ŻÓŁTY) i potwierdź wejście klawiszem. Wyświetli się dodatkowy ekran Zarządzanie listą. 4. Kursorem w pilocie wybierz belkę Usuń z listy. 5. Naciśnij w pilocie przycisk. Uwaga! W identyczny sposób za pomocą tej funkcji możemy dokonywać operacji kopiowania lub przeniesienia programów do innych list oraz możemy zmieniać ich kolejność pojedynczo i grupowo na liście. 7.5 Uaktywnianie blokady rodzicielskiej kanałów 1. Naciśnij w pilocie przycisk. Wyświetli się ekran: LISTY KANAŁÓW. 2. Kursorem w pilocie przesuń zielone podświetlenie na wybrany kanał i naciskając w pilocie przycisk zaznacz program lub kilka wybranych programów, które mają zostać zablokowane (zaznaczony program zmieni kolor nazwy z czarnej na czerwoną) a po zaznaczeniu programu nastąpi przeskok belki podświetlenia bieżącego na następny program na liście. 3. W pilocie naciśnij przycisk (ŻÓŁTY) i potwierdź wejście klawiszem. Wyświetli się dodatkowy ekran Zarządzanie listą. 4. Kursorem w pilocie wybierz belkę Blokada kanałów. 5. Naciśnij w pilocie przycisk. Uwaga! Jeżeli chcemy odblokować program należy go wybrać, a następnie podać kod dostępu, co spowoduje możliwość oglądania wcześniej zablokowanych programów (wszystkich). Uwaga! Aby ponownie uaktywnić blokadę należy wyłączyć odbiornik za pomocą pilota.

23 Strona Usunięcie blokady rodzicielskiej kanałów 1. Naciśnij w pilocie przycisk. Wyświetli się ekran: LISTY KANAŁÓW. 2. Kursorem w pilocie przesuń zielone podświetlenie na wybrany kanał i naciskając w pilocie przycisk wybranych programów, które mają zostać odblokowane (zaznaczony program zmieni kolor nazwy z czarnej na czerwoną) a po zaznaczeniu programu nastąpi przeskok belki podświetlenia bieżącego na następny program na liście. 3. W pilocie naciśnij przycisk (ŻÓŁTY) zaznacz program lub kilka i potwierdź wejście klawiszem. Wyświetli się dodatkowy ekran Zarządzanie listą. 4. Kursorem w pilocie wybierz belkę Odblokowanie kanałów. 5. Naciśnij w pilocie przycisk Wyświetli się dodatkowe okno PODAJ KOD. 6. Wpisz czterocyfrowy kod (fabrycznie 1234) a zaznaczone kanały zostaną odblokowane. 7.7 Uaktywnianie blokady rodzicielskiej list 1. Naciśnij w pilocie przycisk. Wyświetli się ekran: LISTY KANAŁÓW. 2. Wybierz kursorem belkę LISTY KANAŁÓW. 3. Naciśnij w pilocie przycisk. Wyświetli się ekran: LISTY KANAŁÓW. 4. Wybierz kursorem, w pilocie wybierz listę od 1 do 7 którą chcesz zablokować 5. W pilocie naciśnij przycisk (ŻÓŁTY) i potwierdź wejście klawiszem. Wyświetli się dodatkowy ekran Zarządzanie listą. 6. Kursorem w pilocie wybierz belkę Blokada list 7. Naciśnij w pilocie przycisk. Uwaga! Podczas próby wejścia na zablokowaną listę programów pojawi się pytanie o podanie kodu dostępu. Wpisanie właściwego kodu dostępu, powoduje możliwość oglądania wszystkich programów z tej listy. Uwaga! Aby ponownie uaktywnić blokadę należy wyłączyć odbiornik za pomocą pilota.

24 Strona Usunięcie blokady rodzicielskiej list 1. Naciśnij w pilocie przycisk. Wyświetli się ekran: LISTY KANAŁÓW. 2. Wybierz kursorem, w pilocie wybierz listę od 1 do 7 którą chcesz zablokować. Wyświetli się dodatkowe okno PODAJ KOD. 3. Wpisz czterocyfrowy kod (fabrycznie 1234) a zaznaczone kanały zostaną odblokowane. 4. W pilocie naciśnij przycisk (ŻÓŁTY) i potwierdź wejście klawiszem. 5. Kursorem w pilocie wybierz belkę Odblokowanie list. 6. Naciśnij w pilocie przycisk 7. W pilocie naciśnij przycisk (ŻÓŁTY) i potwierdź wejście klawiszem. 8. Kursorem w pilocie wybierz belkę Odblokowanie list. 9. Naciśnij w pilocie przycisk. Wyświetli się dodatkowe okno PODAJ KOD 10. Wpisz czterocyfrowy kod (fabrycznie 1234). Wpisanie właściwego kodu dostępu, spowoduje usunięcie blokady listy. 8. USTAWIENIA ODBIORNIKA 8.1 Wybór języka i Wybór języka - umożliwia wybranie wersji językowej dla menu głównego 1. Włącz ekran MENU przyciskiem w pilocie. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się okno USTAWIENIA UŻYTKOWNIKA. 4. Kursorami, w pilocie wybierz belkę JĘZYK. 5. Kursorami, wybierz jeden z dostępnych języków i naciśnij w pilocie przycisk (CZERWONY).

25 8.2 Wyjście audio i Strona 25 Wyjście audio - umożliwia wybranie dźwięku analogowego lub cyfrowego S/PDIF który we współpracy ze wzmacniaczem audio umożliwia uzyskanie efektu dźwięku przestrzennego o najwyższych parametrach technicznych. 1. Włącz ekran MENU przyciskiem w pilocie. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się okno USTAWIENIA UŻYTKOWNIKA 4. Kursorami, w pilocie wybierz belkę WYJŚCIE AUDIO. 5. Kursorami, wybierz żądane wyjście audio ANALOG lub SPDIF. 6. Naciśnij w pilocie przycisk (CZERWONY). 8.3 Wyjście video i Wyjście video - umożliwia wybranie obrazu w formacie RGB & CVBS lub SVHS & CVBS. 1. Włącz ekran MENU przyciskiem w pilocie. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się okno USTAWIENIA UŻYTKOWNIKA 4. Kursorami, w pilocie wybierz belkę WYJŚCIE VIDEO. 5. Kursorami, wybierz żądane wyjście video RGB & CVBS lub SVHS & CVBS. 6. Naciśnij w pilocie przycisk (CZERWONY).

26 Strona Automatyczny start odbiornika w tryb pracy po włączeniu do zasilania i W odbiorniku cyfrowym istnieje możliwość automatycznego startu odbiornika, gdy nastąpiło włączenie zasilania. 1. Włącz ekran MENU przyciskiem w pilocie. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się okno USTAWIENIA UŻYTKOWNIKA 4. Kursorami, w pilocie wybierz belkę PO ZASILANIU. 5. Kursorami, wybierz OFF jeżeli odbiornik ma przejść w stan czuwania po włączeniu zasilania, lub ON jeżeli odbiornik ma przejść w tryb pracy. 6. Naciśnij w pilocie przycisk (CZERWONY). Uwaga! Jeżeli wybierzemy opcję ON po zasilaniu, wówczas po włączeniu odbiornika cyfrowego do zasilania, przejdzie on w tryb pracy i załączy się na kanale, na którym ostatnio odbiornik był wyłączony w tryb czuwania. 8.5 Ustawienie zegara i Ustawienie zegara - umożliwia zmianę strefy czasowej zegara wyświetlanego w oknie informacyjnym. 1. Włącz ekran MENU przyciskiem w pilocie. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się okno USTAWIENIA UŻYTKOWNIKA. 4. Kursorami, w pilocie wybierz belkę USTAWIENIE ZEGARA. 5. Kursorami, wybierz wartość w zakresie od -12h do +12h, o którą zostanie zaktualizowany czas londyński, tak aby zegar wskazywał właściwą godzinę (w Polsce należy wybrać 2h dla czasu letniego lub 1h dla czasu zimowego). 6. Naciśnij w pilocie przycisk (CZERWONY).

27 Strona Ustawienia fabryczne i USTAWIENIA FABRYCZNE - umożliwiają powrót do fabrycznych ustawień odbiornika. Stosowane w przypadku problemów z prawidłowym funkcjonowaniem odbiornika. Wybierz kursorami, belkę USTAWIENIA FABRYCZNE i naciśnij dwukrotnie przycisk co spowoduje przywrócenie fabrycznych ustawień odbiornika. 8.7 Kod blokady rodzicielskiej i KOD DLA BLOKADY RODZICIELSKIEJ - umożliwia ustalenie kodu blokującego listy tematyczne lub pojedyncze kanały w listach patrz pkt. 7.5 i Włącz ekran MENU przyciskiem w pilocie. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się okno USTAWIENIA UŻYTKOWNIKA. 4. Wybierz kursorami, belkę KOD DLA BLOKADY RODZICIELSKIEJ. 5. Naciśnij w pilocie przycisk. Wyświetli się okno PODAJ STARY KOD 6. Wpisz STARY KOD (kod fabryczny 1234), 7. Naciśnij w pilocie przycisk. 8. Wpisz NOWY KOD (czterocyfrowy numer kodu).

28 Strona OBSŁUGA ODBIORNIKA 9.1 Włączanie odbiornika ze stanu czuwania W pilocie naciśnij przycisk (WŁĄCZANIE) dowolny przycisk numeryczny lub na przedniej płycie odbiornika przytrzymaj przycisk I. Na przednim panelu odbiornika dioda zmieni kolor z czerwonego na zielony. Na ekranie telewizora pojawi się ekran startowy. Po upływie 3 sekund na ekranie telewizora pojawi się program z OKNEM INFORMACYJNYM. 9.2 Wybieranie programów pilotem W pilocie naciśnij przyciski numeryczne, aby wybrać numer żądanego kanału i zatwierdź przyciskiem lub po wybraniu numeru kanału zaczekaj około 2 sekundy, a kanał uruchomi się sam. Na ekranie telewizora pojawi się program z paskiem informacyjnym z numerem i nazwą programu. Po chwili pasek informacyjny zniknie. Uwaga! Jeżeli na pełnym ekranie naciśniemy przycisk (COFNIJ) powrócimy do ostatnio oglądanego programu. W pilocie naciśnij przyciski kursora,, aby zmienić kanał. W pilocie naciśnij przycisk. Wyświetli się ekran z listą numerów kanałów. Kursorami, przesuń znacznik na wybrany kanał. i Przeskok na liście programów co 10 kanałów można uzyskać po naciśnięciu kursora lub. W okienku wyświetli się obraz wybranego programu. Naciśnij w pilocie przycisk. Wyświetli się pełny ekran z wybranym programem.

29 Strona Zatrzymanie obrazu i Odbiornik umożliwia zatrzymanie obrazu na ekranie na dowolny czas (PAUSE). Naciśnij w pilocie przycisk. Obraz zostanie zatrzymany i wyświetli się w lewym górnym rogu napis PAUSE. Ponowne naciśnięcie przycisku zatrzymanie obrazu. wyłączy 9.4 Informacje o programie EPG Aby wyświetlił się pasek informacyjny, podczas oglądania programu, naciśnij przycisk. W celu wyświetlenia dokładniejszych informacji o oglądanym programie należy nacisnąć dwukrotnie przycisk, a na ekranie pojawi się szczegółowy opis dotyczący nadawanego programu. Ponowne trzecie naciśnięcie przycisku wyłączy opis programu.

30 Strona Wybór wersji językowej i ustawienie języków priorytetowych i Jeżeli odbierany program posiada kilka wersji językowych (kilka PIDÓW AUDIO), naciskając przycisk w pilocie wybierz jedną z nich (na pełnym ekranie). Uwaga! Zmiana PIDU AUDIO przyciskiem zostanie zapamiętana przez odbiornik, aż do momentu ponownej zmiany PIDU AUDIO na tym kanale. i W odbiorniku można także ustawić języki priorytetowe które chcemy aby automatycznie dobierały pid audio np. polski jako pierwszy angielski jako drugi itd. Aby ustawić kolejność języków priorytetowych: 1. Włącz ekran MENU przyciskiem w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. 3. Naciśnij w pilocie przycisk i wpisz kod Wyświetli się okno USTAWIENIA UŻYTKOWNIKA. 4. Wybierz kursorem belkę JĘZYKI PRIORYTETOWE. 5. Wybierz kursorem język który chcesz zmienić 6. Kursorami, w pilocie wybierz żądany język. 7. Naciśnij w pilocie przycisk (CZERWONY). 9.6 Wyłącznik czasowy (Sleeper) Aby ustawić czas, po którym odbiornik przejdzie w stan czuwania w pilocie naciśnij przycisk SLEEP. Wyświetli się ekran z paskiem informacyjnym oraz informacją OFF. Kolejne naciśnięcia przycisku SLEEP spowodują zmianę czasu, (co 15 minut), po którym odbiornik wyłączy się.

31 Strona Regulacja i wyciszenie siły głosu oraz zmiana trybu audio i Odbiornik cyfrowy umożliwia regulację siły głosu, oraz całkowite wyciszenie. 1. Naciśnij wpilocie przycisk MUTE jeden raz. Na ekranie w prawym górnym rogu wyświetli się napis MUTE. 2. Ponowne naciśnięcie w pilocie przycisku MUTE spowoduje przywrócenie dźwięku. 3. Naciśnij w pilocie przycisk kursora,. Wyświetli się ekran z graficznym symbolem regulacji głosu. 4. Kursorami, ustal żądaną głośność. 5. Klawiszem w pilocie (ŻÓŁTY) ustal jeden z trybów audio: STEREO, MONO-LEWY KANAŁ lub MONO-PRAWY KANAŁ.

32 Strona WYMIANA OPROGRAMOWANIA 10.1 Wyposażenie Aby dokonać wymiany oprogramowania w odbiorniku cyfrowym musimy posiadać: - komputer - przewód RS 232 (2 x gniazdo żeńskie) - oprogramowanie Schemat podłączenia przewodu RS 232 ANTENA SATELITARNA GNIAZDO GNIAZDO KOMPUTER ODBIORNIK CYFROWY RS Przygotowanie odbiornika do wymiany oprogramowania Wymiana oprogramowania w odbiorniku cyfrowym wykonywana jest za pomocą komputera PC z programem Loader 1.4. Podłącz odbiornik przewodem RS 232 z komputerem PC. W komputerze należy zainstalować program Loader 1.4 (dostępny na stronie producenta W programie Loader 1.4 należy wybrać port szeregowy COM, który jest podłączony z odbiornikiem cyfrowym oraz wskazać plik do transmisji. Aby przeprowadzić wymianę oprogramowania: 1. Włącz ekran MENU przyciskiem MENU w pilocie. Wyświetli się okno MENU. 2. Wybierz kursorem belkę KOMUNIKACJA. 3. Naciśnij w pilocie przycisk. Wyświetli się ekran: KOMUNIKACJA. 4. Kursorami, w pilocie wybierz rodzaj komunikacji PC >> TUNER. 5. Wybierz kursorami, belkę START i naciśnij w pilocie przycisk. Jeżeli wykonane zostały wymagane podłączenia przewodem RS 232, a komputer, z którego chcesz załadować nowe oprogramowanie jest gotowy naciśnij w komputerze funkcję WYŚLIJ. Odbiornik pobierze z komputera nowe oprogramowanie. Proces transmisji cały czas jest wyświetlany na monitorze komputera w Statusie transmisji oraz na ekranie telewizora. Gdy zakończy się zapisanie programu odbiornik samoczynnie uruchomi się i będzie gotowy do pracy z nowym oprogramowaniem.

33 11. MONTAŻ ANTENY SATELITARNEJ Strona 33 Odbiornik cyfrowej telewizji satelitarnej musi mieć doprowadzony sygnał z zewnętrznej anteny satelitarnej nakierowanej na satelitę Wyposażenie W skład cyfrowego zestawu do odbioru telewizji satelitarnej wchodzi: 1. Cyfrowy odbiornik satelitarny z pilotem 2. Antena satelitarna 3. Konwerter LNB 4. Uchwyt mocujący 5. 2x wtyczka typu F na kabel.

34 Strona Złożenie anteny satelitarnej Po wyjęciu z kartonu zestawu satelitarnego przystępujemy do złożenia anteny satelitarnej. Antenę należy złożyć postępując według wskazówek zawartych w instrukcji. 1. Należy złożyć elementy zamocowania i przykręcić je z tyłu czaszy. 2. Zamocować ramię konwertera z tyłu czaszy. 3. Zamontować konwerter w uchwycie, zwracając stożek w stronę czaszy

35 Strona Montaż uchwytu mocującego antenę Kilka rad montażu uchwytu mocującego antenę: - przed montażem uchwytu należy upewnić się, że położenie anteny w stosunku do ściany, umożliwi ustawienie jej w stronę satelitów (w kierunku południowym wyznaczonym za pomocą kompasu), - przed ostatecznym ustaleniem lokalizacji anteny należy upewnić się, że w wybranym miejscu nie występują przeszkody utrudniające prawidłowy odbiór (budynki, drzewa, ściany itp.), - uchwyt powinien być przykręcony do ściany bardzo mocno, aby antena nie zmieniła kąta ustawienia nawet przy silnym wietrze (należy zastosować mocne śruby i kołki rozporowe odpowiedniej wielkości), - uchwyt mocujący, do którego przykręca się antenę musi znajdować się w pozycji pionowej, - do montażu uchwytu mocującego należy używać właściwych śrub mocujących. LOKALIZACJA ANTENY SATELITARNEJ TAK NIE 11.4 Montaż anteny satelitarnej Po zamontowaniu uchwytu do ściany należy: - przymocować czaszę do uchwytu lekko dokręcając śruby, tak aby można było kręcić anteną, - ustawić czaszę na wybranego satelitę w odpowiednim kierunku wyznaczonym przy użyciu kompasu, - orientacyjny kierunek ustawienia czaszy to pozycja słońca o stojąc za czaszą należy nakierować ją na słońce.

36 Strona Podłączenie anteny satelitarnej Przed podłączeniem anteny satelitarnej do odbiornika cyfrowego należy wyposażyć kabel koncentryczny we wtyczki typu F w następujący sposób: oplot z miedzianego drutu 1 cm 1 wewnętrzna osłona zsunięty oplot 2 1. Zdjąć z kabla fragment osłony 2. Zsunąć z przewodu miedziany oplot o długości 1 cm. główny przewód miedziany 6 mm 3 nakręcić na przewód wtyczkę typu F 4 3. Przyciąć 6 mm wewnętrznej osłony 4. Przykręcić wtyczkę F do kabla głównego przewodu miedzianego Tak przygotowany przewód, należy przykręcić jednym końcem do konwertera a drugim do odbiornika cyfrowego, wkładając drut miedziany w otwór wtyczki w konwerterze i w odbiorniku cyfrowym, przykręcając metalową końcówkę, którą należy dokręcić. Łączenia przy konwerterze należy izolować silkonem lub odpowiednią taśmą izolacyjną, aby zabezpieczyć przed wilgocią połączenie kabla z konwerterem. Przewód, który już został przykręcony do konwertera należy poprowadzić wzdłuż ramienia czaszy i zamocować go taśmą lub opaską Ustawienie czaszy anteny Podczas ustawiania anteny należy podłączyć odbiornik TV. Należy załączyć odbiornik cyfrowy na kanale nadawanym z satelity, którego chcemy ustawić i włączyć PROGRAMOWANIE RĘCZNE w celu podglądnięcia poziomu sygnału (patrz pkt. 6.2). Dalej należy lekko odkręcić nakrętki łączące czaszę z uchwytem mocującym, tak aby czasza lekko przekręcała się w obydwie strony. Teraz obserwując poziom sygnału na ekranie telewizora należy ustawić antenę, przekręcając ją w poziomie i pionie, aż do uzyskania obrazu oraz na pasku miernika uzyskania maksymalnej siły i minimalnych strat sygnału. Jeżeli antena satelitarna została już precyzyjnie ustawiona, należy mocno dokręcić wszystkie śruby przy czaszy, zwracając uwagę, aby nie zmieniły się wskazania poziomu sygnału. Uwaga! Warunkiem poprawnej pracy cyfrowego odbiornika jest precyzyjne ustawienie anteny satelitarnej. Korekta ustawienia anteny może być wykonana samodzielnie, ale zalecamy skorzystanie z usług specjalistycznego serwisu, gdyż czynność ta wymaga pewnej wprawy, a niekiedy także specjalistycznych przyrządów.

37 75.0 E LMI E PAS E PAS E Intelsat E Intelsat E Intelsat 902 WSCHÓD 60.0 E Intelsat E NSS E Bonum E Insat 3E Intelsat E Express AM E Intelsat 602 (incl. 2.7 ) 50.2 E Intelsat E Yamal E Europe*Star 1 SPIS SATELITÓW ZACHÓD POLSKIE PROGRAMY NA SATELITACH 40.5 W NSS W PAS 6B PAS 3R 45.0 W PAS 1R 50.0 W Intelsat W Intelsat W Intelsat W PAS W Amazonas Strona E NewSat 1 (incl. 4.0 ) 42.0 E Türksat 1C Eurasiasat E Express A1R 39.0 E Hellas Sat E Paksat E Eutelsat Sesat Eutelsat W E E-Bird 31.3 E Türksat 1B 30.5 E Arabsat 2B 28.5 E Eurobird E Astra 2A Astra 2B Astra 2D 26.0 E Arabsat 2C Arabsat 3A Arabsat 2D 23.5 E Astra 1D Astra 3A 22.0 E Eutelsat II f3 (moving 0.0 E/day) 21.5 E Eutelsat W E AfriStar 19.2 EAstra 1B/C/E/F/G/H/2C 16.0 E Eutelsat W E Hot Bird 1/2/3/4/5/ E Eutelsat W1 7.0 E Eutelsat W3A 5.0 E Astra 1A (incl. 3.0 ) Sirius 3/2 3.0 E Telecom 2A (incl. 3.1 ) 1.0 W Thor 2Thor 3Intelsat W Amos 1Amos W Atlantic Bird W Nilesat 101 Nilesat W Telecom 2D Atlantic Bird W Express 3A 12.5 W Atlantic Bird W Gorizont 32 (incl. 5.4 ) 15.0 W Telstar W Intelsat 901 (incl. 2.1 ) 20.0 W Intelsat W NSS W Intelsat W Intelsat W Hispasat 1C Hispasat 1D 31.5 W Intelsat W Intelsat W Satcom C1 (incl. 0.5 ) Telstar 11 (incl. 0.5 )
