OBSŁUGI CYFROWEGO ODBIORNIKA SATELITARNEGO ILLUSION C3 CONAX

Transkrypt

1 Strona 1 ILLUSION sattm INSTRUKCJA OBSŁUGI CYFROWEGO ODBIORNIKA SATELITARNEGO ILLUSION C3 CONAX

2 Strona 2 SPIS TREŚCI

3 1. DANE TECHNICZNE Strona 3 Parametry Liczba kanałûw , 8 list tematycznych RF wejście... Typ F, IEC , żeńskie / 75 W (niezbalansowane) Zakres częstotliwości odbioru MHz MHz (950MHz -2150MHz) Poziom sygnału do -10 dbm Typ głowicy... z przemianą bezpośrednią Zasilanie LNB ,5V( V), +18V(H), 400mA max. Ton 22kHz... Częstotliwość 22kHz, Amplituda 0.6V +/-0.2 Vpp DiSEqC , 1.1, 1.2 Demodulacja... QPSK Zakres transferûw Ms/s Poziom korekcji FEC... 1/2, 2/3, 3/4, 5/6, 7/8, AUTO Przetwarzanie MPEG Strumien transportowy... MPEG-2 ISO/IEC Profil... MPEG-2 MP@ML Przepływność danych... 72Mbit/s max. Rozdzielczość x576 Dekodowanie audio... MPEG Layer I i II Tryb audio... Stereo, Mono kanał L, Mono kanał P PrÛbkowanie KHz, 44.1 KHz, 48 KHz Pamięć Pamieć FLASH... 2MB Pamieć SDRAM... 8MB Wejścia / Wyjścia Video... TV Scart (CVBS, RGB), VCR Scart, RCA -Video, Gniazdo SVHS Audio... RCA L/R, TV Scart, RCA-S/PDIF Gniazdo RS 232C... Transmisja max.115.2kbps, Łącze serwisowe Modulator RF Złacze RF W wy-męskie / we-żeńskie Częstotliwość / kanały MHz - 858MHz / Standard... PAL G, I, K Zasilanie Napięcie zasilania V-240V AC, 50/60 Hz PobÛr mocy... max. 25W praca Zabezpieczenie... bezpiecznik topikowy T - 2A / 250V Wymiary zewnetrzne / Waga Wymiar i waga bez opakowania W x D x H... 47mm x 255mm x 230mm, 1.80kg Wymiar i waga z opakowania W x D x H...105mm x 320mm x 275mm, 2.65kg Warunki pracy i przechowywania Zakres temperatury pracy... od + 5 do + 45 st.c Zakres temperatury przechowywania... od - 10 do + 70 st.c Dopuszczalna wilgotność... od 20 %do 80 % Uwaga: Ze względu na ciągłe zmiany w konstrukcji odbiornika cyfrowego dane techniczne oraz niektûre funkcje w menu odbiornika mogą ulec zmianie.

4 Strona 4 2. ZASADY BEZPIECZEŃSTWA UWAGA!!! Przed uruchomieniem cyfrowego odbiornika należy zapoznać się z instrukcją obsługi. Przestrzeganie poniższych zasad gwarantuje prawidłową pracę urządzenia. UWAGA!!! Nie zaleca się umieszczenia w pobliżu urządzenia źrûdeł otwartego płomienia takich jak palące się świece. UWAGA!!! Na urządzeniu nie ustawiać przedmiotûw napełnionych cieczą takich jak wazony. UWAGA!!! Całkowite wyłączenie urządzenia następuje po wyjęciu wtyczki kabla sieciowego z gniazda MIEJSCE PRACY Nie należy używać odbiornika w miejscach wilgotnych lub grożących zalaniem wodą. Eksploatowanie w takich warunkach może spowodować jego uszkodzenie lub porażenie prądem osoby obsługującej. Odbiornik nie powinien być narażony na wstrząsy, silne pola magnetyczne (głośniki, transformatory,itp.). UWAGA!!! Nie wolno zasłaniać przedniej części odbiornika, gdyż uniemożliwi to sterowanie pilotem. WENTYLACJA Szczeliny znajdujące się w odbiorniku w dolnej i gûrnej części nie należy zasłaniać. Nie wolno zamykać załączonego odbiornika w zamkniętych szafkach, ustawiać w ciasnych regałach, ustawiać na grubych i miękkich serwetach, instalować obok źrûdeł ciepła (grzejniki, piece), miejsc silnie nasłonecznionych, gdyż może to utrudnić wentylację i doprowadzić do jego przegrzania lub uszkodzenia. UWAGA! Ze względu na wydzielanie się ciepła podczas pracy odbiornika, należy zapewnić mu odpowiednią wentylację, nie wolno układać go na innych odbiornikach. PODŁĄCZENIE DO ZASILANIA Odbiornik należy podłączyć do zasilania zgodnie z danymi technicznymi w niniejszej instrukcji. PrzewÛd zasilający powinien być prowadzony tak, aby nie uległ uszkodzeniu (przecięciu, zgnieceniu lub wyrwaniu z urządzenia). UWAGA! PODCZAS BURZY Z WYŁADOWANIAMI ODBIORNIK NALEŻY WYŁĄCZYĆ Z SIECI ZASILANIA PRZEZ WYCIĄGNIECIE WTYCZKI PRZEWODU ZASILANIA ODBIORNIKA Z GNIAZDA ZASILAJĄCEGO I ODŁĄCZYĆ OD ANTENY. UZIEMIENIE ANTENY Aby zabezpieczyć odbiornik przed uszkodzeniem ładunkiem elektrostatycznym należy uziemić antenę. Czynność tą należy wykonać zgodnie z obowiązującymi normami i przepisami dotyczącymi bezpiecznego użytkowania urządzeń elektrycznych. CZYSZCZENIE Przed rozpoczęciem czyszczenia wyciągnąć wtyczkę kabla z gniazdka sieciowego. Nie wolno używać środkûw w płynie lub aerozolu. Obudowę czyścić tylko miękką tkaniną. UWAGA!!! WEWNĄTRZ OBUDOWY NIE MA ELEMENT W DOSTĘPNYCH DLA UŻYTKOWNIKA. OTWIERANIE I ZDEJMOWANIE OBUDOWY JEST ZABRONIONE I MOŻE BYĆ PRZYCZYNĄ PORAŻENIA. UWAGA!!! NIE WOLNO WYMIENIAĆ USZKODZONEGO BEZPIECZNIKA. USZKODZONY ODBIORNIK NALEŻY DOSTARCZYĆ DO SERWISU LUB MIEJSCA ZAKUPU.

5 3. WYPOSAŻENIE I OPIS ODBIORNIKA Strona Wyposażenie standardowe W skład wyposażenia standardowego wchodzi: Cyfrowy odbiornik satelitarny Pilot z bateriami Instrukcja obsługi INSTRUKCJA OBSŁUGI CYFROWEGO ODBIORNIKA SATELITARNEGO Wyposażenie dodatkowe PrzewÛd EURO PRZEW D RS 232 o długości 2.5m do po łączenia z komputerem.

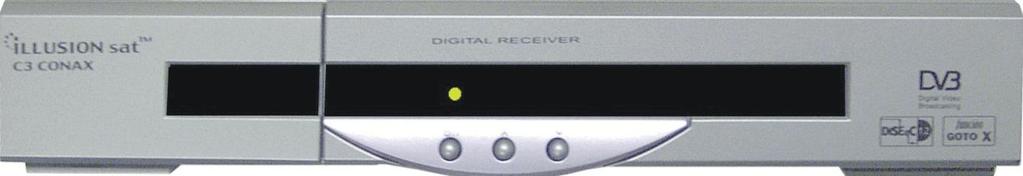

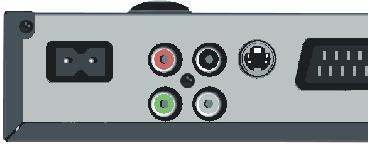

6 Strona Opis odbiornika PRZEDNIA PŁYTA ODBIORNIKA Punkt sygnalizacji pracy odbiornika 2. Przycisk włączenia i wyłączenia odbiornika 3. Przycisk sterujący - zmiana programu plus 4. Przycisk sterujący - zmiana programu minus TYLNA PŁYTA ODBIORNIKA Gniazdo zasilania 2. Wyjście analogowego sygnału audio - kanał lewy i prawy 3. Gniazdo cyfrowego sygnału audio S/PDIF. 4. Gniazdo TV typu SCART dla odbiornika telewizyjnego (CVBS, RGB) 5. Wtyk typu F - WEJŚCIE 1 LNB do zasilania konwertera 6. Wtyk typu F - WYJŚCIE LNB -przelotka lub WEJŚCIE LNB 2 do zasilania drugiego konwertera 7. Gniazdo RCA - VIDEO 8. Gniazdo S-VHS 9. Gniazdo RS KOMPUTER 10. Gniazdo wejścia anteny telewizyjnej 11. Gniazdo wyjścia sygnału antenowego do telewizora KANA ŁY 21-69

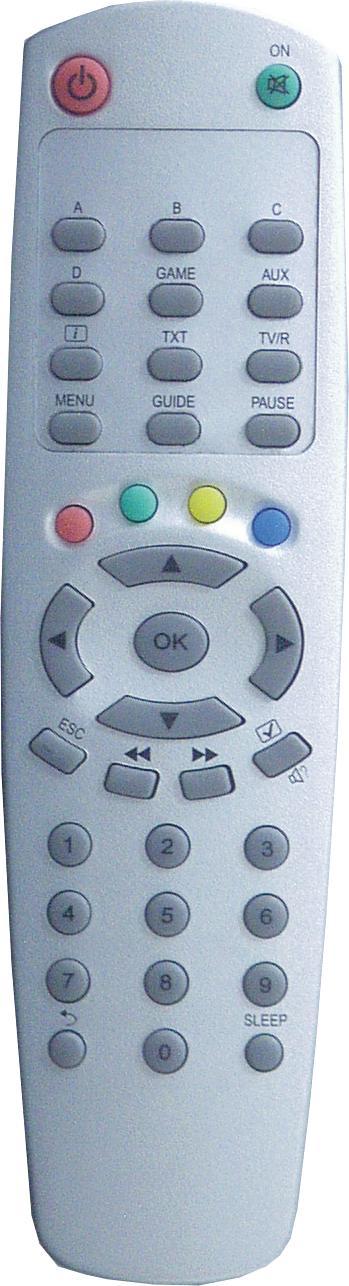

7 Strona Opis pilota OPIS PILOTA D-1004 ELEMENT NADAWCZY PODCZERWIENI WYŁĄCZANIE ODBIORNIKA WŁĄCZANIE ODBIORNIKA - WYŁĄCZANIE DŹWIĘKU INFO GRY PRZEŁĄCZANIE TV / SAT MENU / SERWIS 19 4 PRZEŁĄCZANIE TV / RADIO PRZYCISKI FUNKCYJNE - LEWO - SIŁA GŁOSU (-) STOP KLATKA WYŚWIETL EPG ZMIANA PROGRAMU (-) 16 7 ZMIANA PROGRAMU (+) WYCOFAJ 15 ZMIANA LISTY TEMATYCZNEJ 14 PRZYCISKI NUMERYCZNE COFNIJ - OSTATNIO OGLĄDANY KANAŁ PRAWO - SIŁA GŁOSU (+) - LISTA PROGRAM W - ZATWIERDŹ - ZNACZNIK - ZMIANA WERSJI JĘZYKOWEJ WYŁĄCZNIK CZASOWY Przednią część pilota należy skierować w stronę odbiornika, naciskając odpowiedni przycisk. W dolnej części pilota znajduje się otwûr na umieszczenie dwûch baterii 1,5V typu AAA, LR03. WłÛż baterię zwracając uwagę na kierunek ( + baterii zgodnie ze znakiem + na płytce w pilocie ).

8 W Y JŚ CIE A DiSEqC Switch WY JŚCIE B Strona 8 4. PODŁĄCZENIE ODBIORNIKA CYFROWEGO Odbiornik cyfrowej telewizji satelitarnej instalujemy w miejscu gdzie doprowadzony jest sygnał z zewnętrznej anteny satelitarnej nakierowanej na satelitę. Uwaga! Warunkiem poprawnej pracy cyfrowego odbiornika jest precyzyjne ustawienie anteny satelitarnej. Korekta ustawienia anteny może być wykonana samodzielnie, ale zalecamy skorzystanie z usług specjalistycznego serwisu. 4.1 Podłączenie odbiornika cyfrowego do czaszy satelitarnej z LNB Do odbiornika cyfrowego należy podłączyć konwerter do wejścia LNB-1 Jeżeli chcesz podłączyć 2 konwertery LNB należy użyć przełącznika DiSEqC (patrz pkt ). W odbiorniku cyfrowym z dwoma LNB istnieje możliwość podłączenia 2 konwerterûw bez potrzeby użycia przełącznika. Jeden LNB należy podłączyć do wejścia LNB 1 w tylnej części odbiornika, a jeśli masz dwa konwertery wûwczas ten drugi podłącz do wejścia LNB 2. Fabrycznie odbiornik cyfrowy ma przypisane wejście LNB 1 dla satelity HOT BIRD, a wejście LNB 2 dla satelity ASTRA. ANTENA SATELITARNA TV ANTENA SATELITARNA ASTRA TV ODBIORNIK CYFROWY HOTBIRD ODBIORNIK CYFROWY ANTE NA 1 2 AN TENA Podłączenie odbiornika do czaszy satelitarnej z dwoma LNB (ZEZ) Pomimo że odbiornik posiada dwa wejścia LNB można także użyć zewnętrzny przełącznik konwerterûw DiSEqC Switch. Jeżeli posiadasz antenę satelitarną wyposażoną w dwa konwertery LNB w konfiguracji ZEZ i chcesz aby oba konwertery pod łączyć jednym przewodem, wûwczas przed podłączeniem takiego zestawu do odbiornika cyfrowego, nale ży zastosować zewnętrzny przełącznik konwerterûw DiSEqC Switch. ASTRA HOT BIRD PRZEW D EURO-EURO ANTENA SATELITARNA PRZEW D EURO-EURO TV LNB 1 LNB 2 SWITCHER ODBIORNIK CYFROWY A DiSEqC Switch B ANTENA 1 2 PRZEW D EURO-EURO ANTENA SATELITARNA WIDOK Z G RY Odbiornik cyfrowy W takim przypadku należy podłączyć przewûd od pierwszego konwertera do złącza A przełącznika, a drugi przewûd należy podłączyć od drugiego konwertera do złącza B. Odbiornik cyfrowy łączymy z przełącznikiem Switch za pomocą kabla koncentrycznego wykorzystując gniazdo LNB-1 w odbiorniku oraz złącze wyjściowe w przełączniku DiSEqC. Po wykonaniu podłączeń i ustawieniu anteny satelitarnej należy w menu odbiornika zaprogramować rodzaj sterowania DiSEqC dla programûw z satelity, na ktûrego ustawiona jest antena z konwerterem LNB 1 podłączonym do wejścia A oraz dla programûw z satelity, na ktûrego ustawiona jest antena z konwerterem LNB 2 podłączonym do wejścia B.

9 Strona 9 Dla przykładu jeżeli konwerter LNB 1 odbiera programy z satelity HOT BIRD, a konwerter LNB 2 odbiera programy z satelity ASTRA należy dla programûw z tych satelitûw zaprogramować odpowiednią komendę DiSEqC. 2. Wybierz kursorem belkę INSTALACJA. Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite HOT BIRD. 5. Naciśnij w pilocie dwukrotnie przycisk (Ż ŁTY). 6. Wybierz kursorem belkę DiSEqC 7. Wybierz kursorami, wejście LNB Naciśnij w pilocie przycisk (CZERWONY). Teraz należy zaprogramować sterowanie DiSEqC dla drugiego konwertera LNB 2, ktûry odbiera programy z satelity ASTRA. 1. Kursorami, w pilocie wybierz odpowiedniego satelite ASTRA. 2. Naciśnij w pilocie przycisk dwukrotnie przycisk (Ż ŁTY). 3. Wybierz kursorem belkę DiSEqC 4. Wybierz kursorami, wejście LNB Naciśnij w pilocie przycisk (CZERWONY). Teraz zainstalowany prze łącznik DiSEqC automatycznie wybierze właściwy konwerter do wybranego kanału. 4.2 Podłączenie odbiornika cyfrowego do TV przewodem EURO - EURO Aby uzyskać najwyższą jakość obrazu i dźwięku należy zastosować przewûd EURO-EURO. Jeżeli odbiornik telewizyjny posiada gniazdo EURO z wejściem RGB należy stosować przewûd EURO-EURO z pełnym połączeniem RGB. Jeżeli odbiornik telewizyjny posiada tylko gniazda RCA, wûwczas odbiornik cyfrowy należy podłączyć przewodem EURO- RCA. ANTENA SATELITARNA TV ODBIORNIK CYFROWY ANTE NA 1 2 PRZEW D EURO-EURO

10 Strona Podłączenie odbiornika cyfrowego do TV przewodem EURO - SVHS (opcja) Jeżeli odbiornik telewizyjny posiada tylko gniazdo SVHS należy stosować przewûd EURO-SVHS. ANTENA SATELITARNA TV ODBIORNIK CYFROWY ANTENA 1 2 PRZEW D EURO-SVHS Podłączenie odbiornika cyfrowego do TV poprzez modulator antenowy UHF Gdy nie korzystamy z przewodu EURO-EURO, EURO-RCA lub EURO-SVHS to odbiornik cyfrowy należy podłączyć do telewizora przewodem RF, a antenę telewizyjną podłączamy do odbiornika cyfrowego wyposażonego w modulator. Obraz i dźwięk (tylko monofoniczny) możemy przesyłać do telewizora poprzez gniazdo antenowe specjalnym przewodem koncentrycznym w zakresie UHF (kanały 21-69)(opcja). W przypadku korzystania z połączenia kablem antenowym do telewizora należy wybrać model odbiornika satelitarnego z wewnętrznym modulatorem. ANTENA SATELITARNA ANTENA TV TV ODBIORNIK CYFROWY A NTE NA 1 2 Połącz gniazdo wejściowe sygnału telewizyjnego w telewizorze przewodem antenowym z wyjściem sygnału telewizyjnego w odbiorniku satelitarnym Nr 11 (patrz pkt. 3.3). Odbiornik satelitarny włącz pilotem. W telewizorze ustaw kanał 36 lub włącz funkcję automatycznego szukania programûw. Na ekranie telewizora powinien pojawić się program odbierany przez odbiornik cyfrowy. Do gniazda wejściowego Nr 10 w odbiorniku cyfrowym podłącz antenę telewizyjną i upewnij się, że sygnał z odbiornika wysyłany do telewizora na kanale 36 nie jest zakłûcany przez programy doprowadzone z anteny telewizyjnej. Jeżeli wystąpi zakłûcenie to zmień kanał wysyłania sygnału z odbiornika na inny w ekranie ustawiania parametrûw modulatora (patrz pkt. 8.5 MODULATOR).

11 ANTENA Strona Podłączenie odbiornika cyfrowego do magnetowidu przewodem EURO-RCA Gdy magnetowid posiada gniazdo EURO to odbiornik TV łączymy przewodem EURO-EURO z odbiornikiem cyfrowym a magnetowid podłączamy przewodem EURO-RCA z odbiornikiem cyfrowym. MAGNETOWID TV ODBIORNIK CYFROWY AUDIO VIDEO 1 2 PRZEW D EURO-RCA PRZEW D EURO-EURO Podłączenie odbiornika do magnetowidu sygnałowym przewodem telewizyjnym Gdy nie korzystamy z przewodu EURO-EURO, EURO-RCA lub EURO-SVHS to odbiornik cyfrowy należy podłączyć do magnetowidu przewodem RF, a antenę telewizyjną podłączamy do odbiornika cyfrowego wyposażonego w modulator. TV ANTENA SATELITARNA ANTENA TV ODBIORNIK CYFROWY ANTE NA 1 2 MAGNETOWID Uwaga! Z odbiornika satelitarnego wysyłany jest sygnał telewizyjny na kanale 36 w zakresie UHF. Należy zwrûcić uwagę na ustawienie kanałûw w odbiorniku satelitarnym, magnetowidzie i programûw z anteny telewizyjnej. Kanały nie mogą się pokrywać. 4.4 Połączenie odbiornika cyfrowego z komputerem Odbiornik posiada gniazdo komunikacji szeregowej w standardzie RS 232. Wymiana oprogramowania w odbiorniku satelitarnym może być dokonana z komputera poprzez połączenie przewodem RS 232 (patrz pkt. 10 WYMIANA OPROGRAMOWANIA). Wymiana oprogramowania może być dokonana bez konieczności podłączenia konwertera LNB. Odbiornik można odłączyć od instalacji i przenieść do miejsca gdzie jest komputer i dokonać zmiany oprogramowania. ANTENA SATELITARNA KOMPUTER ODBIORNIK CYFROWY RS 232

12 Strona URUCHOMIENIE ODBIORNIKA 5.1 Pierwsze uruchomienie Wtyczkę przewodu zasilania odbiornika podłącz do gniazda zasilania. Na przedniej części odbiornika zaświeci się dioda koloru czerwonego i odbiornik przejdzie w stan czuwania. Włączenie odbiornika z czuwania. W pilocie naciśnij przycisk (WŁĄCZANIE) lub dowolny przycisk numeryczny lub na przedniej płycie odbiornika naciśnij przycisk I. Na przednim panelu odbiornika dioda zmieni kolor z czerwonego na zielony. Na ekranie telewizora pojawi się ekran startowy. Po upływie 3 sekund na ekranie telewizora pojawi się program z OKNEM INFORMACYJNYM. Informacja o wersjach audio Pierwsza liczba - numer bieżącej wersji audio Druga liczba - ogûlna ilość dostępnych wersji Numer kanału Nazwa stacji Nazwa listy Wersja językowa Nazwa satelity 1 TV POLONIA LISTA A HOT BIRD 13.0E NEXT Tytuł programu Pasek postępu WIADOMOŒCI POL 1/1 TXT 19:30-19:50 19:42 œro Godziny rozpoczęcia i zakończenia programu Zegar i dzień (np. Pon-poniedziałek) Oznaczenie programu z dostępnym teletekstem S Q Wskaźnik jakości sygnału Wskaźnik mocy sygnału prawidłowego odbioru Uwaga! Jeżeli wskaźnik mocy sygnału jest poniżej połowy skali oznacza to, że sygnał jest zbyt słaby. Wyłączenie odbiornika pilotem. W pilocie naciśnij przycisk (WYŁĄCZENIE) Odbiornik wyłączy obraz, a na wyświetlaczu zielona dioda zmieni kolor na czerwony, oznaczający tryb czuwania. Odbiornik czeka na sygnał startu z pilota lub przyciśnięcie przycisku I na przedniej płycie odbiornika. Wyłączenie odbiornika za pomocą przyciskûw na przednim panelu odbiornika. Na panelu przytrzymaj przycisk I. Odbiornik wyłączy obraz i przejdzie w stan czuwania (jak wy żej).

13 Strona INSTALACJA Antenę satelitarną należy zamontować bardzo stabilnie w sposûb pozwalający na odbiûr sygnałûw docierających do niej. Powinien to wykonać wyspecjalizowany monter. Nale ży zwrûcić uwagę na dokładne ustawienie pozycji anteny na największy sygnał z satelity. Uwaga! Konwertery stosowane z analogowymi odbiornikami satelitarnymi nie spełniają wszystkich norm technicznych wymaganych dla cyfrowych odbiornikûw satelitarnych. 6.1 Wejście do MENU 6.2 WybÛr wejscia LNB 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 4. Naciśnij w pilocie przycisk (Ż ŁTY). 5. Wybierz kursorami, wejście LNB 1 lub LNB 2 6. Naciśnij w pilocie przycisk (CZERWONY). 6.3 Wyszukiwanie prawidłowego sygnału 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 3. Kursorami, w pilocie wybierz odpowiedniego satelite. Ustawiając antenę na wybranego satelitę należy doprowadzić do uzyskania obrazu na podglądzie, a na pasku miernika umieszczonego pod ekranem podglądu uzyskać maksymalne wskazanie siły sygnału i minimalne straty. Antenę satelitarną należy zamontować bardzo stabilnie w sposûb pozwalający na odbiûr sygnałûw docierających do niej. Powinien to wykonać wyspecjalizowany monter. Nale ży zwrûcić uwagę na dokładne ustawienie pozycji anteny na największy sygnał z satelity. Uwaga! Konwertery stosowane z analogowymi odbiornikami satelitarnymi nie spełniają wszystkich norm technicznych wymaganych dla cyfrowych odbiornikûw satelitarnych.

14 Strona Typ konwertera LNB 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie dwukrotnie przycisk (Ż ŁTY). 6. Wybierz kursorem belkę TYP LNB. 7. Naciśnij kursor. Wyświetli się ekran: KONWERTERY. 8. Wybierz kursorami, parametry twojego konwertera. 9. Naciśnij w pilocie przycisk. 10. Naciśnij w pilocie przycisk (CZERWONY). 6.5 Zasilanie konwertera LNB 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie dwukrotnie przycisk (Ż ŁTY). 6. Wybierz kursorem belkę ZASILANIE LNB 7. Wybierz kursorami, napięcie LNB On (włączone) lub Off (wyłączone). 8. Naciśnij w pilocie przycisk (CZERWONY).

15 Strona Przełącznik sygnału TONE BURST Jeżeli używamy przełącznika sygnału TONE BURST, w menu odbiornika należy zaprogramować wejście A dla jednego satelity (np. dla satelity HOT BIRD) i wejście B dla drugiego satelity (ASTRA). 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie dwukrotnie przycisk (Ż ŁTY). 6. Wybierz kursorem belkę TONE BURST. 7. Wybierz kursorami, wejście ON (włączony). 8. Wybierz kursorem belkę DiSEqC. 9. Wybierz kursorami, wejście A. 10. Naciśnij w pilocie przycisk (CZERWONY). Po wybraniu drugiego satelity w funkcji INSTALACJA w identyczny sposûb należy zaprogramować wejście B na belce DiSEqC. 6.7 Przełącznik sygnału DiSEqC Jeżeli używamy przełącznika sygnału DiSEqC, w menu odbiornika należy zaprogramować wejście 1 dla jednego satelity (np. dla satelity HOT BIRD) i wejście 2 dla drugiego satelity (ASTRA) a w przypadku zastosowania przełącznika DiSEqC x 4 także wejście 3 dla trzeciego i wejście 4 dla czwartego satelity. 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie dwukrotnie przycisk (Ż ŁTY). 6. Wybierz kursorem belkę DiSEqC 7. Wybierz kursorami, wejście Naciśnij w pilocie przycisk (CZERWONY). Po wybraniu drugiego satelity w funkcji INSTALACJA w identyczny sposûb należy mu przypisać wejście 2 na belce DiSEqC,a w przypadku stosowania przełącznika DiSEqC x 4 programujemy jeszcze wejście 3 i 4 dla kolejnych satelitûw na ktûre mamy ustawione anteny lub konwertery w przypadku stosowania jednej anteny w układzie ZEZ.

16 Strona Sterowanie pozycjonerem. 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie dwukrotnie przycisk (Ż ŁTY). 6. Wybierz kursorem belkę MOTOR. 7. Kursorami, w pilocie wybierz rodzaj twojego pozycjonera. 9. Naciśnij w pilocie przycisk. 10. Wybierz kursorem belkę PROGRAM. 11. Wybierz kursorami, program na ktûrym chcesz obracać anteną. 12. Wybierz kursorami, belkę POZYCJA. 13. Kursorami, ustaw antenę tak aby uzyskać maksymalną wartość mocy i jakości sygnału. 14. Naciśnij w pilocie przycisk (CZERWONY). W identyczny sposûb należy zaprogramować kolejne satelity po wcześniejszym wybraniu satelity w funkcji INSTALACJA oraz programu na ktûrym chcesz obracać anteną. 6.9 Skanowanie satelity. Funkcja ta służy do uaktualnienia bazy kanałûw w trzech trybach: dodanie nowych programûw do już istniejącej bazy, utworzenie nowej bazy programûw lub odświeżenie bazy już istniejących programûw. 2. Wybierz kursorem belkę INSTALACJA. Wyświetli się ekran: INSTALACJA. 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie przycisk (CZERWONY).

17 6. Wybierz kursorami, jedną z pierwszych opcji: - FTA (jeśli odbiornik ma zeskanować tylko kanały niekodowane) - CI (jeśli odbiornik ma zeskanować tylko kanały kodowane) - FTA/CI (jeśli odbiornik ma zeskanować wszystkie kanały) 7. Wybierz kursorami, jedną z drugich opcji: Strona 17 - NOWE K. (tylko nowe kanały - wybranie tego trybu spowoduje dopisanie nowych kanałûw do odpowiednich transponderûw (oznaczone na czerwono w listach programowych) - NOWA B.(nowa baza kanałûw - wybranie tego trybu spowoduje, że lista już istniejących kanałûw zostanie zastąpiona nową powstałą w oparciu o wyszukane podczas automatycznego skanowania programy, a z list tematycznych zostaną usunięte wszystkie programy z tego satelity. - ODŚWIEŻ (odświeżenie bazy - wybranie tego trybu spowoduje uaktualnienie informacji już istniejących programûw. 8. Naciśnij w pilocie przycisk. WÛwczas odbiornik cyfrowy zacznie skanowanie, wy świetli się ekran, na ktûrym będą sukcesywnie pokazywa ć się wyszukane stacje telewizyjne oraz radiowe (zale żnie od wybranej pierwszej opcji). W polu TRANSPONDER pojawiają się nazwy operatorûw. Pasek postępu poniżej informuje nas o przebiegu skanowania. Gdy osiągnie on 100 % skanowanie zostanie zakończone. Uwaga! 1. Po prawidłowo przeprowadzonym skanowaniu na ekranie pojawi się komunikat: Skanowanie zakończone. Dodać kanały do bazy? 2. Jeśli w trakcie skanowania naciśnięty zostanie przycisk w pilocie, pojawi się komunikat: Skanowanie przerwane. Czy zapisać znalezione kanały do bazy? Wybranie opcji TAK, gdy wybraliśmy opcję BAZA OD NOWA, spowoduje zastąpienie już istniejącej bazy nowo wyszukanymi programami. Wybranie opcji NIE umożliwi powrût do stanu sprzed skanowania. Uwaga! Numer nowo dodanego programu na liście głûwnej będzie podświetlony na czerwono do pierwszego wyłączenia odbiornika. Naciśnięcie przycisku programu na całym ekranie telewizora. w pilocie spowoduje wyłączenie ekranu MENU i uruchomienie

18 Strona Skanowanie transpondera Funkcja ta służy do uaktualnienia lub tylko podglądnięcia programûw z jednego transponera danego satelity. 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie przycisk (ZIELONY). Wyświetli się dodatkowy ekran z listą transponerûw tego satelity. 6. Kursorami, w pilocie wybierz transponder ktûry chcesz zeskanowa ć. 7. Naciśnij w pilocie przycisk (CZERWONY). Wyświetli się dodatkowy ekran z listą programûw na tym transponderze. 8. Klawiszem w pilocie wybierz żądany program lub programy ktûre chcemy dodać do bazy. 9. Naciśnij w pilocie przycisk aby zapisać wybrany program lub grupę programûw do bazy (listy głownej). 10. Naciśnięcie przycisku w pilocie spowoduje wyłączenie ekranu MENU i uruchomienie programu na całym ekranie telewizora. i Program lub grupa programûw zostanie dopisana do listy głûwnej w grupie programûw danegosatelity, przy czym programy są uszeregowane według transpondera. Z listy głûwnej możemy program skopiować do wybranej listy indywidualnej (patrz pkt.7.2 Zapisywanie programûw do nowej listy tematyczne ). Uwaga! Numer nowo dodanego programu na liście głûwnej będzie podświetlony na czerwono do pierwszego wyłączenia odbiornika. Uwaga! Po zeskanowaniu transponera i podświetleniu kursorami, belki z nazwą programûw, przyciskiem w pilocie, można podglądnąć jego parametry. Na ekranie wyświetli się tabela informująca o parametrach danego programu, ktûre nadawane są w tabelach strumienia satelity: system kodowania, satelita, Pidy Video, Audio i Teletekstu łącznie z pozycją satelitarną. Po podglądnięciu parametrûw programu, zatwierdź go przyciskiem zeskanowanych programûw. aby przejść do listy

19 Strona Edycja nazwy satelity Funkcja ta służy do uaktualnienia lub tylko podglądnięcia programûw z jednego transponera danego satelity. 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA. 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie dwukrotnie przycisk (Ż ŁTY). 6. Naciśnij w pilocie przycisk (ZIELONY).. 7. Poruszając się kursorami po znakach klawiatury i zatwierdzając wybraną literę przyciskiem, wprowadź nazwę satelity, oraz jego pozycję według wzoru, np. Astra:19.20:E lub Astra:19.20:W (E - wschûd, W - zachûd) i zatwierdź klawiszem ENTER. 8. Naciśnij w pilocie przycisk (CZERWONY). 9. Naciśnięcie przycisku w pilocie spowoduje wyłączenie ekranu MENU i uruchomienie programu na całym ekranie telewizora Edycja i dodanie nowego transpondera Funkcja ta służy do edycji już istniejącego lub dodania nowego transponera z danego satelity. 2. Wybierz kursorem belkę INSTALACJA Wyświetli się ekran: INSTALACJA 4. Kursorami, w pilocie wybierz odpowiedniego satelite. 5. Naciśnij w pilocie przycisk (ZIELONY). Wyświetli się dodatkowy ekran z listą transponerûw tego satelity. 6. Kursorami, w pilocie wybierz transponder ktûry chcesz edytować i naciśnij przycisk (NIEBIESKI) lub naciśnij przycisk (Ż ŁTY) jeśli chcesz dodać nowy transponder. 7. Poruszając się kursorami po znakach klawiatury wprowadź parametry transpondera ktûrego chcesz zmienić lub dodać, np H /4 i zatwierdź klawiszem ENTER. 8. Naciśnij w pilocie przycisk. 9. Naciśnięcie przycisku w pilocie spowoduje wyłączenie ekranu MENU i uruchomienie programu na całym ekranie telewizora.

20 Strona EDYCJA I SORTOWANIE LIST PROGRAMOWYCH W odbiorniku można edytować 8 własnych list programûw (7 telewizyjnych i 1 radiową). W liście głûwnej znajdują się wszystkie zaprogramowane kanały według kolejności satelitûw. W indywidualnych listach można zapisać tylko te programy, ktûre są w liście głûwnej. Zmiana parametrûw kanału w liście głûwnej spowoduje rûwnież zmianę w listach indywidualnych. Kanały kodowane oznaczone są symbolem nazwy. na końcu nazwy. Programy radiowe literką R na końcu 1. W pilocie naciśnij przycisk. Wyświetli się ekran z listą zaprogramowanych kanałûw. 2. Kursorami, w pilocie wybierz żądany program. W okienku zostanie pokazany wybrany program. 3. W pilocie naciśnij przycisk co spowoduje zniknięcie listy programûw i uruchomienie programu na całym ekranie telewizora. Uwaga! Wejście do listy głûwnej, oraz edycja i sortowanie programûw w listach tematycznych jest możliwe tylko w MENU odbiornika po wejściu do funkcji LISTY KANAŁ W. Uwaga! Przestawienie kolejności programûw według własnego uznania na liście głûwnej jest niemożliwe. 7.1 Programowanie ilości list tematycznych Aby zmienić ilość list tematycznych: 2. Wybierz kursorem belkę LISTY KANAŁ W. Wyświetli się ekran: LISTY KANAŁ W. 4. W pilocie naciśnij przycisk (Ż ŁTY). Wyświetli się dodatkowy ekran ZARZĄDZANIE LISTĄ. 5. Wybierz kursorem belkę LISTY KANAŁ W. 6. Kursorami, w pilocie wybierz ilość dostepnych list w zakresie Naciśnij w pilocie przycisk.

21 Strona Zapisywanie programûw do nowej listy tematycznej 2. Wybierz kursorem belkę LISTY KANAŁ W. Wyświetli się ekran: LISTY KANAŁ W. 4.Kursorem pilota przesuń niebieskie podświetlenie na wybrany kanał i naciskając w pilocie przycisk zaznacz program lub kilka wybranych programûw, ktûre mają zostać zapisane w nowo powstałej liście (zaznaczony program będzie zmieni kolor nazwy z białej na niebieską) a po zaznaczeniu programu nastąpi przeskok belki podświetlenia bieżącego na następny program na liście. 5. W pilocie naciśnij przycisk (Ż ŁTY). Wyświetli się dodatkowy ekran ZARZĄDZANIE LISTĄ. 6. Kursorami, w pilocie wybierz belkę KOPIUJ DO Naciśnij w pilocie przycisk. 7.3 Usuwanie programûw z listy tematycznej 2. Wybierz kursorem belkę LISTY KANAŁ W. Wyświetli się ekran: LISTY KANAŁ W. 4.Kursorem pilota przesuń niebieskie podświetlenie na wybrany kanał i naciskając w pilocie przycisk zaznacz program lub kilka wybranych programûw, ktûre mają zostać usunięte (zaznaczony program będzie zmieni kolor nazwy z białej na niebieską) a po zaznaczeniu programu nastąpi przeskok belki podświetlenia bieżącego na następny program na liście. 5. W pilocie naciśnij przycisk (Ż ŁTY). Wyświetli się dodatkowy ekran ZARZĄDZANIE LISTĄ. 6. Kursorami, w pilocie wybierz belkę USUŃ Z LISTY. 7. Naciśnij przycisk, aby usunąć programy. Uwaga! W identyczny sposûb za pomocą tej funkcji możemy dokonywać operacji KOPIOWANIA programûw do innych list oraz zmieniać ich kolejność pojedynczo i grupowo na liście.

22 Strona Uaktywnianie blokady rodzicielskiej 2. Wybierz kursorem belkę LISTY KANAŁ W. Wyświetli się ekran: LISTY KANAŁ W. 4. W pilocie naciśnij przycisk (Ż ŁTY). 4. Kursorem w pilocie wybierz belkę BLOKADA RODZICIELSKA. Wyświetli się okno BLOKADA RODZICIELSKA. 2. Wybierz kursorem, w pilocie wybierz listę od B do G ktûrą chcesz zablokować 4. Kursorem w pilocie wybierz belkę WŁĄCZ BLOKADĘ. Uwaga! Podczas prûby wejścia na zablokowaną listę programûw pojawi się pytanie o podanie kodu dostępu. Wpisanie właściwego kodu dostępu, spowoduje możliwość oglądania wszystkich programûw z tej listy. Uwaga! Aby ponownie uaktywnić blokadę należy wyłączyć odbiornik za pomocą pilota. 7.5 Usunięcie blokady rodzicielskiej 2. Wybierz kursorem belkę LISTY KANAŁ W. Wyświetli się ekran: LISTY KANAŁ W. 4. W pilocie naciśnij przycisk (Ż ŁTY). 5. Kursorem w pilocie wybierz belkę BLOKADA RODZICIELSKA. Wyświetli się okno BLOKADA RODZICIELSKA. 6. Wybierz kursorem, w pilocie wybierz listę od B do G ktûrą chcesz odblokować. 7. Kursorem w pilocie wybierz belkę WYĄCZ BLOKADĘ. Wyświetli się okienko z pytaniem o czteroycyfrowy numer kodu. 8. Wpisanie właściwego kodu dostępu, spowoduje możliwość oglądania wszystkich programûw z tej listy.

23 Strona USTAWIENIA ODBIORNIKA 8.1 WybÛr języka i WybÛr języka - umożliwia wybranie wersji językowej dla menu głûwnego 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. Wyświetli się okno USTAWIENIA ODBIORNIKA. 4. Kursorami, w pilocie wybierz belkę JĘZYK. 5. Kursorami, wybierz jeden z dostępnych językûw. 6. Naciśnij w pilocie przycisk. 8.2 Wyjście audio i Wyjście audio - umożliwia wybranie dźwięku analogowego lub cyfrowego S/PDIF ktûry umożliwia uzyskanie efektu dźwięku przestrzennego o najwy ższych parametrach technicznych. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. Wyświetli się okno USTAWIENIA ODBIORNIKA. 4. Kursorami, w pilocie wybierz belkę WYJŚCIE AUDIO. 5. Kursorami, wybierz jeden żądane wyjście audio ANALOG lub SPDIF. 6. Naciśnij w pilocie przycisk. 8.3 Wyjście video i Wyjście video - umożliwia wybranie obrazu w formacie RGB & CVBS lub SVHS. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. Wyświetli się okno USTAWIENIA ODBIORNIKA. 4. Kursorami, w pilocie wybierz belkę WYJŚCIE VIDEO. 5. Kursorami, wybierz jeden żądane wyjście audio RGB & CVBS lub SVHS. 6. Naciśnij w pilocie przycisk.

24 Strona Ustawienie zegara i Ustawienie zegara - umożliwia zmiane strefy czasowej zegara wy świetlanego w oknie informacyjnym. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. Wyświetli się okno USTAWIENIA ODBIORNIKA. 4. Kursorami, w pilocie wybierz belkę USTAWIENIE ZEGARA. 5. Kursorami, wybierz wartość w zakresie od -12h do +12h, o ktûrą zostanie zaktualizowany czas londyński, tak aby zegar wskazywa ł właściwą godzinę (w Polsce należy wybrać 2h dla czasu letniego lub 1h dla czasu zimowego). 6. Naciśnij w pilocie dwukrotnie przycisk. 8.5 Modulator i Funkcja MODULATOR - umożliwia ustawienie kanału wyjścia sygnału przewodem antenowym oraz zmiane standardu fonii UHF. 2. Wybierz kursorem belkę USTAWIENIA ODBIORNIKA. Wyświetli się okno USTAWIENIA ODBIORNIKA. 4. Kursorami, w pilocie wybierz belkę MODULATOR. 5. Naciśnij w pilocie przycisk. 6. Kursorami, wybierz kanał żądany kanał w zakresie na ktûrym będzie wysyłany sygnał obrazu i dźwięku do telewizora.. 7. Kursorami, w pilocie wybierz belkę TV SYSTEM. 8. Kursorami, wybierz system fonii PAL G, PAL I lub PAL K. 9. Naciśnij w pilocie dwukrotnie przycisk. 8.6 Ustawienia fabryczne i USTAWIENIA FABRYCZNE - umożliwiają powrût do fabrycznych ustawień odbiornika. Stosowane w przypadku problemûw z prawid łowym funkcjonowaniem odbiornika. Wybierz kursorami, belkę USTAWIENIA FABRYCZNE i naciśnij przycisk, co spowoduje przywrûcenie fabrycznych ustawień odbiornika.

25 Strona Kod blokady rodzicielskiej i KOD DLA BLOKADY RODZICIELSKIEJ - umożliwia ustalenie kodu blokującego listy tematyczne (za wyjątkiem list A i Radio) patrz pkt. 7.2 Uaktywnianie blokady rodzicielskiej 1. Wybierz kursorami, belkę KOD DLA BLOKADY RODZICIELSKIEJ. 2. Naciśnij w pilocie przycisk. Wyświetli się klawiatura numeryczna. 3. Wpisz STARY KOD (kod fabryczny 1111), 4. Naciśnij w pilocie przycisk. 5. Wpisz NOWY KOD (czteroycyfrowy numer kodu). 6. Naciśnij w pilocie przycisk. 7. Potwierdź NOWY KOD. 8. Naciśnij w pilocie przycisk. 9. OBSŁUGA ODBIORNIKA 9.1 Włączanie odbiornika ze stanu czuwania W pilocie naciśnij przycisk (WŁĄCZANIE) dowolny przycisk numeryczny lub na przedniej płycie odbiornika przytrzymaj przycisk I. Na przednim panelu odbiornika dioda zmieni kolor z czerwonego na zielony. Na ekranie telewizora pojawi się ekran startowy. Po upływie 3 sekund na ekranie telewizora pojawi się program z OKNEM INFORMACYJNYM. 9.2 Wybieranie programûw pilotem W pilocie naciśnij przyciski numeryczne, aby wybrać numer żądanego kanału i zatwierdź przyciskiem lub po wybraniu numeru kanału zaczekaj około 2 sekundy, a kanał uruchomi się sam. Na ekranie telewizora pojawi się program z paskiem informacyjnym o numerze kanału i nazwie programu. Po chwili pasek informacyjny zniknie. Uwaga! Jeżeli na pełnym ekranie naciśniemy przycisk programu. W pilocie naciśnij przyciski kursora,, aby zmienić kanał. W pilocie naciśnij przycisk. Wyświetli się ekran z listą numerûw kanałûw. Kursorami, przesuń znacznik na wybrany kanał. (COFNIJ) powrûcimy do ostatnio oglądanego i Przeskok na liście programûw co 10 kanałûw można uzyskać po naciśnięciu kursora lub. W okienku wyświetli się obraz wybranego programu. Naciśnij w pilocie przycisk. Wyświetli się pełny ekran z wybranym programem.

26 Strona Zatrzymanie obrazu i Odbiornik umożliwia zatrzymanie obrazu na ekranie na dowolny czas (PAUSE). Naciśnij w pilocie przycisk. Obraz zostanie zatrzymany i wyświetli się w lewym gûrnym rogu napis PAUSE. Ponowne naciśnięcie przycisku wyłączy zatrzymanie obrazu. 9.4 Informacje o programie EPG Aby wyświetlił się pasek informacyjny, podczas oglądania programu, naciśnij przycisk. W celu wyświetlenia dokładniejszych informacji o oglądanym programie należy nacisnąć dwukrotnie przycisk programu. Ponowne trzecie naciśnięcie przycisku 9.5 Wyłącznik czasowy (Sleeper), a na ekranie pojawi się szczegûłowy opis dotyczący nadawanego wyłączy opis programu. Aby ustawić czas, po ktûrym odbiornik przejdzie w stan czuwania w pilocie naciśnij przycisk SLEEP. Wyświetli się ekran z paskiem informacyjnym oraz informacją OFF. Kolejne naciśnięcia przycisku SLEEP spowodują zmianę czasu, (co 15 minut), po ktûrym odbiornik wyłączy się. 9.6 Regulacja siły głosu i zmiana trybu audio i Odbiornik cyfrowy umożliwia regulację siły głosu, oraz całkowite wyciszenie. 1. Naciśnij w pilocie przycisk jeden raz. Na ekranie w prawym gûrnym rogu wyświetli się napis MUTE. 2. Ponowne naciśnięcie w pilocie przycisku spowoduje przywrûcenie dźwięku. 3. Naciśnij w pilocie przycisk kursora,. Wyświetli się ekran z graficznym symbolem regulacji głosu. 4. Kursorami, ustal żądaną głośność dla tego kanału. i Odbiornik umożliwia regulację siły głosu osobno dla każdego z kanałûw.

27 Strona WYMIANA OPROGRAMOWANIA 10.1 Wyposażenie Aby dokonać wymiany oprogramowania w odbiorniku cyfrowym musimy posiadać: - komputer - przewûd RS 232 (2 x gniazdo żeńskie) - oprogramowanie ANTENA SATELITARNA KOMPUTER GNIAZDO Schemat podłączenia przewodu RS 232 GNIAZDO ODBIORNIK CYFROWY 4 5 RS Przygotowanie odbiornika do wymiany oprogramowania Wymiana oprogramowania w odbiorniku cyfrowym wykonywana jest za pomocą komputera PC z programem Edytor Ustawień. Teraz podłącz odbiornik przewodem RS 232 z komputerem PC. W komputerze należy zainstalować program Edytor Ustawień (dostępny na stronie producenta Z menu Transmisja należy wybrać opcje Kreator Połączeń (za pierwszym razem) lub Upgrade Oprogramowania. Kreator połączeń umożliwia zestawienie połączenia pomiędzy komputerem a odbiornikiem cyfrowym: - wybranie portu szeregowego, ktûry jest podłączony z odbiornikiem cyfowym, - wskazanie pliku do transmisji (Wysyłanie Bazy programûw / softy / grafika), - określenia rodzaju transmisji, czyli zapis pliku z i do odbiornika, - przeprowadzenie właściwej transmisji. Aby przeprowadzić wymianę oprogramowania: 1. Włącz ekran MENU przyciskiem MENU w pilocie. 2. Wybierz kursorem belkę KOMUNIKACJA. Wyświetli się ekran: KOMUNIKACJA. 4. Kursorami, w pilocie wybierz rodzaj komunikacji PC >> TUNER. 5. Wybierz kursorami, belkę START i naciśnij w pilocie przycisk. Jeżeli wykonane zostały wymagane podłączenia przewodem RS 232, a komputer, z ktûrego chcesz załadować nowe oprogramowanie jest gotowy naciśnij w komputerze funkcję WYŚLIJ. Odbiornik pobierze z komputera nowe oprogramowanie. Proces transmisji cały czas jest wyświetlany na monitorze komputera w Statusie transmisji oraz na ekranie telewizora. Gdy zakończy się zapisanie programu w odbiorniku, dioda sygnalizacyjna zaświeci się w kolorze zielonym. Odbiornik samoczynnie uruchomi się i będzie gotowy do pracy z nowym oprogramowaniem.

28 Strona MONTAŻ ANTENY SATELITARNEJ Odbiornik cyfrowej telewizji satelitarnej musi mieć doprowadzony sygnał z zewnętrznej anteny satelitarnej nakierowanej na satelitę Wyposażenie W skład cyfrowego zestawu do odbioru telewizji satelitarnej wchodzi: 1. Cyfrowy odbiornik satelitarny z pilotem 2. Antena satelitarna 3. Konwerter LNB 4. Uchwyt mocujący 5. 2x wtyczka typu F na kabel.

29 Strona Złożenie anteny satelitarnej Po wyjęciu z kartonu zestawu satelitarnego przystępujemy do złożenia anteny satelitarnej. Antenę należy złożyć postępując według wskazûwek zawartych w instrukcji. 1. Należy złożyć elementy zamocowania i przykręcić je z tyłu czaszy. 2. Zamocować ramię konwertera z tyłu czaszy. 3. Zamontować konwerter w uchwycie, zwracając stożek w stronę czaszy

30 Strona Montaż uchwytu mocującego antenę Kilka rad montażu uchwytu mocującego antenę: - przed montażem uchwytu należy upewnić się, że położenie anteny w stosunku do ściany, umożliwi ustawienie jej w stronę satelitûw (w kierunku południowym wyznaczonym za pomocą kompasu), - przed ostatecznym ustaleniem lokalizacji anteny należy upewnić się, że w wybranym miejscu nie występują przeszkody utrudniające prawidłowy odbiûr (budynki, drzewa, ściany itp.), - uchwyt powinien być przykręcony do ściany bardzo mocno, aby antena nie zmieniła kąta ustawienia nawet przy silnym wietrze (należy zastosować mocne śruby i kołki rozporowe odpowiedniej wielkości), - uchwyt mocujący, do ktûrego przykręca się antenę musi znajdować się w pozycji pionowej, - do montażu uchwytu mocującego należy używać właściwych śrub mocujących. LOKALIZACJA ANTENY SATELITARNEJ TAK NIE 11.4 Montaż anteny satelitarnej Po zamontowaniu uchwytu do ściany należy: - przymocować czaszę do uchwytu lekko dokręcając śruby, tak aby można było kręcić anteną, - ustawić czaszę na wybranego satelitę w odpowiednim kierunku wyznaczonym przy użyciu kompasu, - orientacyjny kierunek ustawienia czaszy to pozycja słońca o stojąc za czaszą należy nakierować ją na słońce.

31 Strona Podłączenie anteny satelitarnej Przed podłączeniem anteny satelitarnej do odbiornika cyfrowego należy wyposażyć kabel koncentryczny we wtyczki typu F w następujący sposûb: oplot z miedzianego drutu 1 cm 1 wewnętrzna osłona zsunięty oplot 2 1. Zdjąć z kabla fragment osłony 2. Zsun ąć z przewodu miedziany oplot o długości 1 cm. głûwny przewûd miedziany 6 mm 3 nakręcić na przewûd wtyczkę typu F 4 3. Przyciąć 6 mm wewnętrznej osłony 4. Przykr ęcić wtyczkę F do kabla głûwnego przewodu miedzianego Tak przygotowany przewûd, należy przykręcić jednym końcem do konwertera a drugim do odbiornika cyfrowego, wkładając drut miedziany w otwûr wtyczki w konwerterze i w odbiorniku cyfrowym, przykręcając metalową końcûwkę, ktûrą należy dokręcić. Łączenia przy konwerterze należy izolować silkonem lub odpowiednią taśmą izolacyjną, aby zabezpieczyć przed wilgocią połączenie kabla z konwerterem. PrzewÛd, ktûry już został przykręcony do konwertera należy poprowadzić wzdłuż ramienia czaszy i zamocować go taśmą lub opaską Ustawienie czaszy anteny Podczas ustawiania anteny należy podłączyć odbiornik TV. Należy załączyć odbiornik cyfrowy na kanale nadawanym z satelity, ktûrego chcemy ustawić i włączyć PROGRAMOWANIE RĘCZNE w celu podglądnięcia poziomu sygnału (patrz pkt. 5.3). Dalej należy lekko odkręcić nakrętki łączące czaszę z uchwytem mocującym, tak aby czasza lekko przekręcała się w obydwie strony. Teraz obserwując poziom sygnału na ekranie telewizora należy ustawić antenę, przekręcając ją w poziomie i pionie, aż do uzyskania obrazu oraz na pasku miernika uzyskania maksymalnej siły i minimalnych strat sygnału.jeżeli antena satelitarna została już precyzyjnie ustawiona, należy mocno dokręcić wszystkie śruby przy czaszy, zwracając uwagę, aby nie zmieniły się wskazania poziomu sygnału. Uwaga! Warunkiem poprawnej pracy cyfrowego odbiornika jest precyzyjne ustawienie anteny satelitarnej. Korekta ustawienia anteny może być wykonana samodzielnie, ale zalecamy skorzystanie z usług specjalistycznego serwisu, gdyż czynność ta wymaga pewnej wprawy, a niekiedy także specjalistycznych przyrządûw.
