1 Dokumentacja techniczno - ruchowa Kwiecień 2013

2 1.0 Spis treści 2.0 Charakterystyka produktu Wskazówki dotyczące bezpieczeństwa Elementy Zastosowanie Słupek Słupek z poręczami z desek Słupek z kratką zabezpieczającą Podstawka przykręcana Wspornik do mocowania na schodach UNIWERSALNY UCHWYT SCHODOWY MZ Zamek uniwersalny -MZ Regulowany uchwyt słupka Uchwyt czołowy Przykręcany uchwyt Łącznik HT ELEMENT DO KONSTRUKCJI STALOWEJ Zacisk ST Zestawienie elementów 22 2

3 2.0 Charakterystyka produktu 2.0 Charakterystyka produktu System zabezpieczeń bocznych służy do montowania czasowych zabezpieczeń bocznych, chroniących ludzi przed upadkiem i dlatego nie może być stosowany do przenoszenia obciążeń lub jako podpory innego rodzaju. System posiada cechy i podlega procedurom kontrolnym zgodnie z normą DIN EN klasy A. Wszystkie elementy systemu są ocynkowane ogniowo. Należy przestrzegać przepisów zawartych w normie DIN EN Podczas montażu należy zastosować: zestaw zabezpieczający przed upadkiem z wysokości! 2.1 Wskazówki dotyczące bezpieczeństwa Niniejsza instrukcja dotycząca montażu i użytkowania zawiera informacje z zakresu obsługi i prawidłowego zastosowania wymienionych względnie pokazanych produktów. Należy dokładnie przestrzegać wskazówek zawartych w niniejszej broszurze. Odstępstwa od nich wymagają dodatkowych obliczeń. Aby zapewnić bezpieczne użytkowanie naszych produktów, należy przestrzegać obowiązujących w danym kraju przepisów prawa budowlanego lub zasad wprowadzanych przez uprawnione urzędy. Wolno stosować tylko oryginalne części firmy Hünnebeck. Przed zamontowaniem należy obejrzeć każdą część, celem sprawdzenia jej pochodzenia i ewentualnych uszkodzeń, a w razie potrzeby wymienić na część oryginalną. W razie napraw wolno używać tylko oryginalnych części firmy Hünnebeck. Łączenie naszych systemów z systemami innych producentów może być niebezpieczne i wymaga szczególnej kontroli. Podane w instrukcji montażu i użytkowania szczegóły techniczne mogą być pomocne dla osoby montującej system lub jego użytkownika (przy zachowaniu przepisów bezpieczeństwa w miejscu pracy), nie stanowią jednak wyłącznych wytycznych. Osoba montująca lub użytkownik powinna ocenić ryzyko w danych warunkach, uwzględniając przepisy bezpieczeństwa w miejscu pracy i na tej podstawie wybrać odpowiednie rozwiązanie. Należy za każdym razem uwzględnić warunki szczególne danej budowy. Przedstawione w niniejszej instrukcji rysunki należy traktować jako przykłady. W celu większej przejrzystości szczegółów nie są one zawsze kompletne z punktu widzenia techniki bezpieczeństwa pracy. Oczywiście należy zawsze stosować się do obowiązujących przepisów BHP. Zastrzegamy sobie prawo do zmian związanych z rozwojem technologicznym. Najnowszą wersję instrukcji montażu i użytkowania można pobrać na stronie lub zamówić w firmie Hünnebeck. 3

4 3.0 Elementy Oznaczenie Nr art. Masa kg/szt. 120 Słupek Słupek stanowi podstawowy element konstrukcyjny systemu. Służy on do mocowania poręczy z desek lub kratki zabezpieczającej. Słupek jest wyposażony w element zabezpieczający,który automatycznie blokuje słupek po włożeniu w różne elementy mocujące. Słupek jest zabezpieczony przed korozją cynkowaniem ogniowym ,7 16 Dolne mocowanie poręczy Jest to część uzupełniająca, która umożliwia zamocowanie deski krawężnikowej na słupku. Dolne mocowanie poręczy można łatwo założyć na już zamontowany słupek ,7 15 Podstawka przykręcana Element mocujący słupek na płaszczyźnie poziomej. Podstawkę należy przytwierdzić do stropu betonowego za pomocą zamontowanej śruby (gwint M16), wkręcanej w kołek z gwintem wewnętrznym ,1 26 Wspornik do mocowania na schodach Wspornik ten służy do montażu poręczy z desek na schodach. Wspornik jest mocowany za pomocą tylko jednej śruby M12 i odpowiedniego kołka. Pozwala on na bezpieczną pracę na biegach schodowych i na klatce schodowej, aż do zamontowania docelowych poręczy ,0 69 Zamek uniwersalny -MZ Jest to uniwersalne mocowanie słupka na elementach o swobodnej krawędzi, jak np. krawędzie stropów, balustrady lub attyki. Technika montażu zaciskowego umożliwia zastosowanie elementu na częściach drewnianych i stalowych. Ruchomy element zaciskowy pozwala na regulację zacisku w zakresie od 1 do 47 cm ,5 4

5 3.0 Elementy Oznaczenie Nr art. Masa kg/szt. 60 Uchwyt czołowy Mocowanie słupka na ścianach zewnętrznych budynków. Z reguły uchwyt jest mocowany za pomocą pręta gwintowanego (lub ściągu). Uchwyt czołowy pełni również funkcję mocowania zastawek stropowych. Blacha z otworami na gwoździe umożliwia zamocowanie deskowania , Łącznik HT Element łączący słupka z systemem dźwigarów do deskowań o wysokości 20 i 24 cm. Równocześnie służy on również jako mocowanie zastawek stropu. Deskowanie można zamocować za pomocą gwoździ, korzystając z otworów w blasze. Dzięki zamkowi obrotowemu istnieje możliwość prostego montażu przy pomocy młotka, także na dźwigarach ułożonych pionowo (deskowanie ścian) , Kratka zabezpieczająca Alternatywa poręczy z desek. Kratka zabezpieczająca to kompletne zabezpieczenie boczne, które można szybko i łatwo zamontować na słupku. Kratka jest zabezpieczona przed korozją metodą cynkowania ogniowego ,0 10 Zacisk ST Umożliwia połączenie wspornika MZ PRO- TECTO z poziomymi i pionowymi dźwigarami-dwuteowymi. Standardowy zacisk zamka uniwersalnego -MZ można wymienić na dwa zaciski ST ,8 5

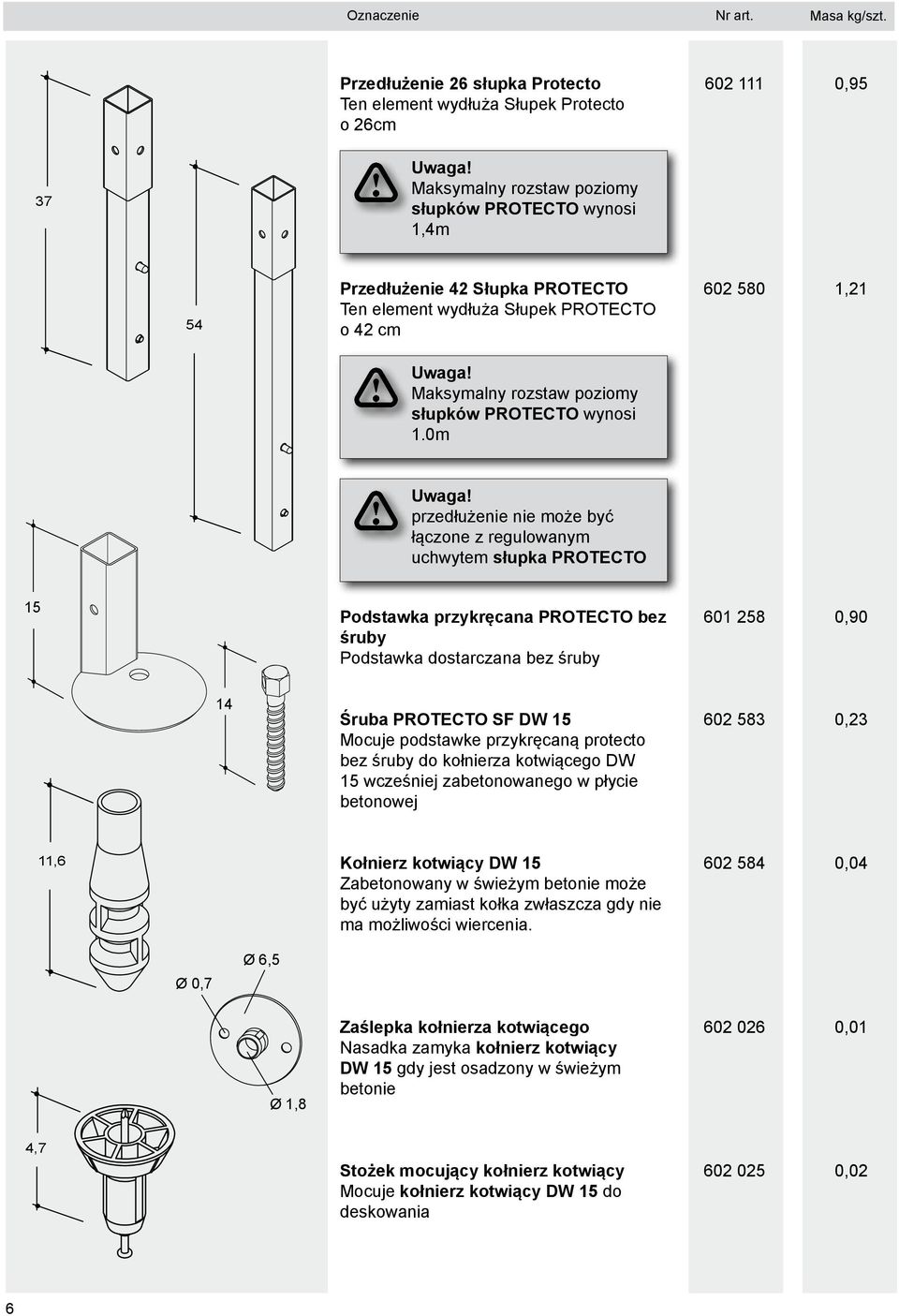

6 Oznaczenie Nr art. Masa kg/szt. Przedłużenie 26 słupka Protecto Ten element wydłuża Słupek Protecto o 26cm ,95 37 Uwaga! Maksymalny rozstaw poziomy słupków protecto wynosi 1,4m 54 Przedłużenie 42 Słupka Protecto Ten element wydłuża Słupek Protecto o 42 cm ,21 Uwaga! Maksymalny rozstaw poziomy słupków Protecto wynosi 1.0m Uwaga! przedłużenie nie może być łączone z regulowanym uchwytem słupka protecto 15 Podstawka przykręcana bez śruby Podstawka dostarczana bez śruby ,90 14 Śruba SF DW 15 Mocuje podstawke przykręcaną protecto bez śruby do kołnierza kotwiącego dw 15 wcześniej zabetonowanego w płycie betonowej ,23 11,6 Kołnierz kotwiący DW 15 Zabetonowany w świeżym betonie może być użyty zamiast kołka zwłaszcza gdy nie ma możliwości wiercenia ,04 Ø 0,7 Ø 6,5 Ø 1,8 Zaślepka kołnierza kotwiącego Nasadka zamyka kołnierz kotwiący DW 15 gdy jest osadzony w świeżym betonie ,01 4,7 Stożek mocujący kołnierz kotwiący Mocuje kołnierz kotwiący dw 15 do deskowania ,02 6

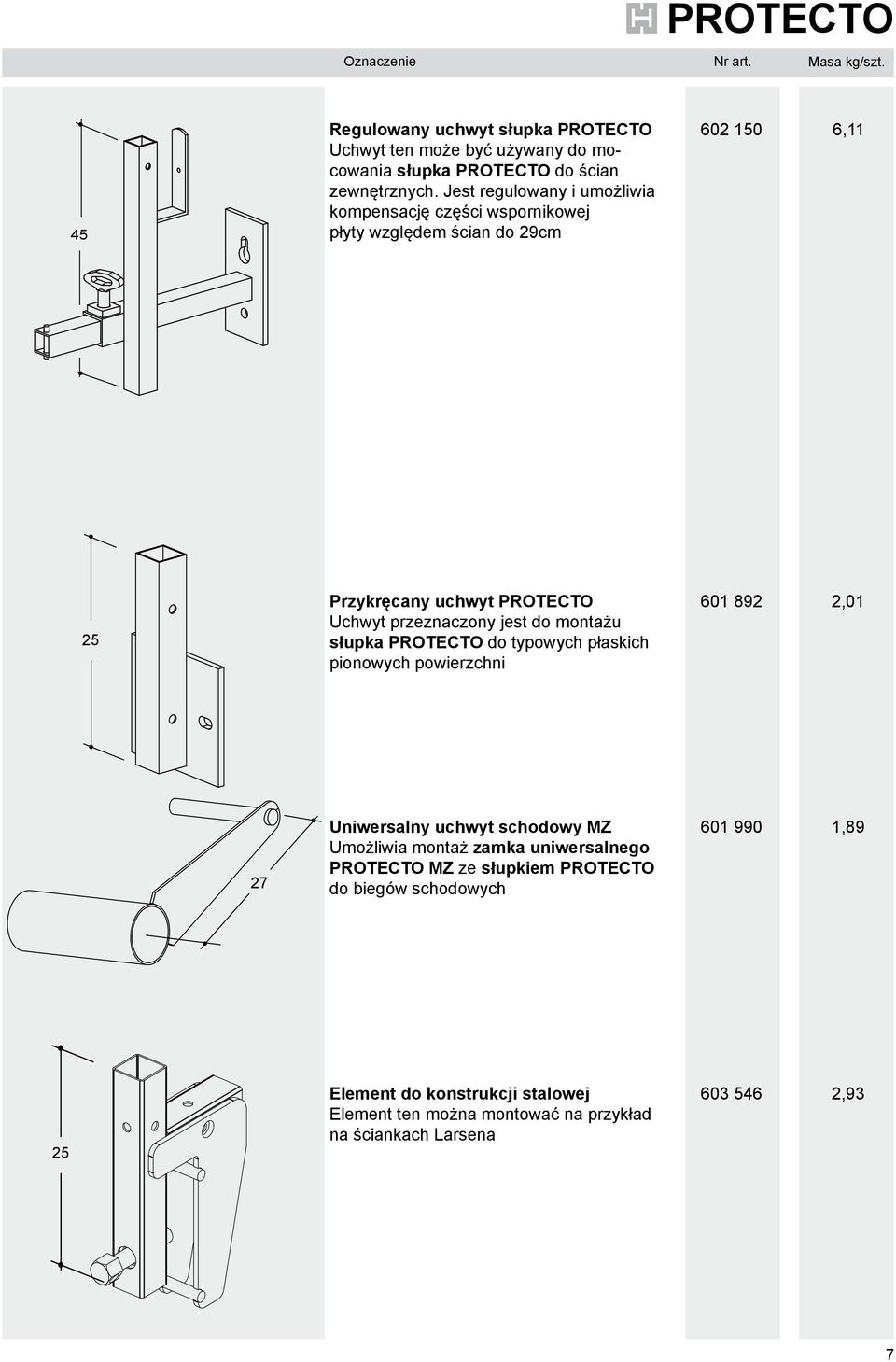

7 Oznaczenie Nr art. Masa kg/szt. 45 Regulowany uchwyt słupka Uchwyt ten może być używany do mocowania słupka do ścian zewnętrznych. Jest regulowany i umożliwia kompensację części wspornikowej płyty względem ścian do 29cm ,11 25 Przykręcany uchwyt Uchwyt przeznaczony jest do montażu słupka do typowych płaskich pionowych powierzchni ,01 27 Uniwersalny uchwyt schodowy mz Umożliwia montaż zamka uniwersalnego mz ze słupkiem do biegów schodowych ,89 25 Element do konstrukcji stalowej Element ten można montować na przykład na ściankach larsena ,93 7

8 4.0 Zastosowanie 4.1 Słupek Gdy trzpień blokujący znajdzie się wewnątrz mocowania, można puścić górny trzpień. (Nie ma ryzyka zakleszczenia, gdyż górny trzpień znajduje się zawsze poza częścią wkładaną w mocowanie.) Słupek należy wsunąć w mocowanie, aż zobaczysz, że trzpień dolny zablokował się i będzie słychać kliknięcie. Słupek to podstawowy element konstrukcyjny systemu. Jest on wyposażony w haki do montażu desek poręczy o wymiarach 15 3 cm lub kratki zabezpieczającej. Słupek jest wyposażony w element zabezpieczający, który zatrzaskuje się po włożeniu słupka w mocowanie i ustala go w danym położeniu. Słupek jest zabezpieczony przed korozją technologią ocynkowania ogniowego. Kontrola wzrokowa Działanie elementu zabezpieczającego Wkładamy słupek w element mocujący. Górny trzpień jest wciśnięty, dolny trzpień blokujący chowa się w słupku. Pociągnij za słupek i sprawdź wzrokowo czy słupek jest prawidłowo zamocowany. Uwaga! Nigdy nie montuj słupków bez elementu zabezpieczającego lub z uszkodzonym elementem zabezpieczającym! 8

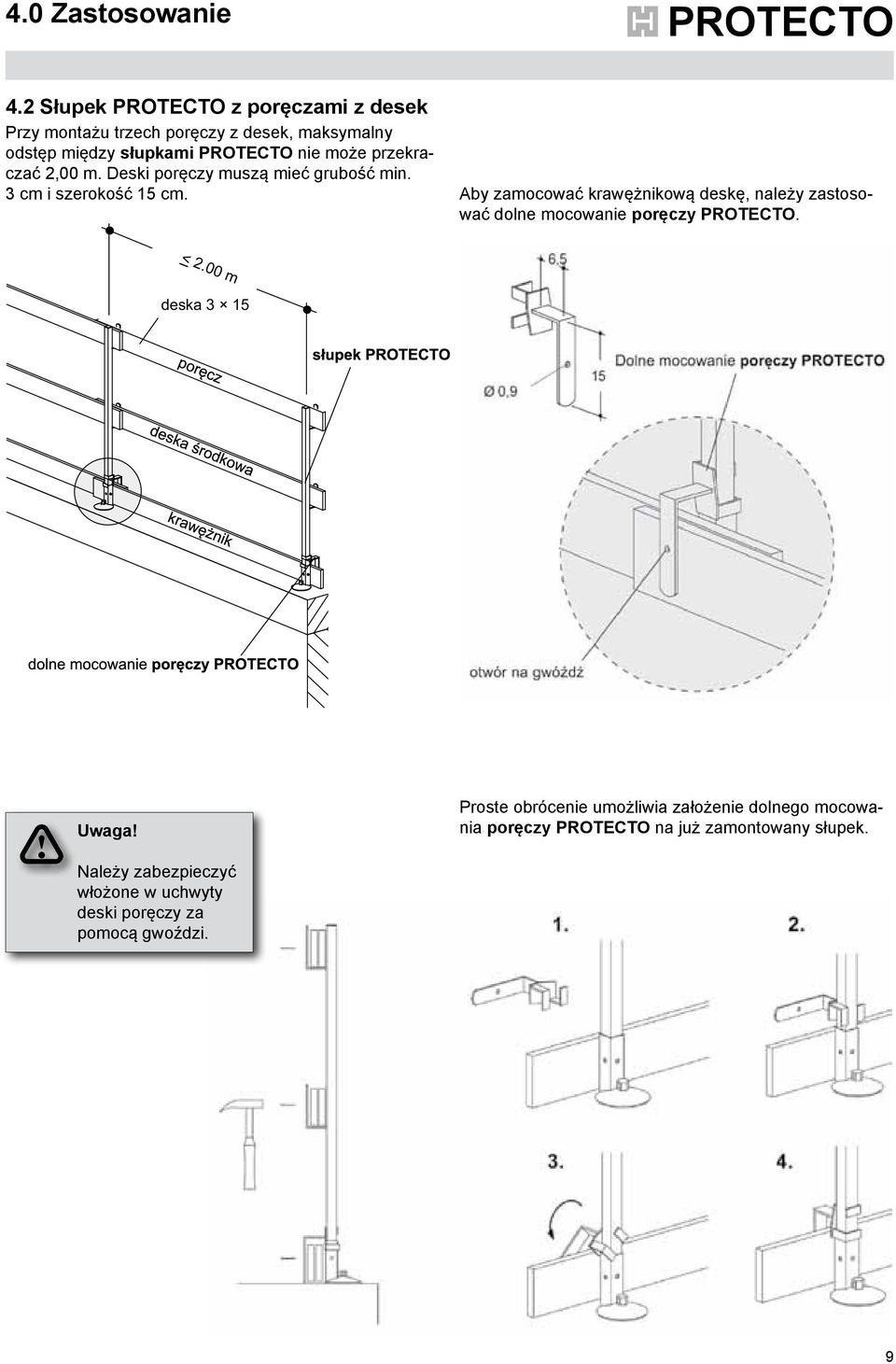

9 4.0 Zastosowanie 4.2 Słupek z poręczami z desek Przy montażu trzech poręczy z desek, maksymalny odstęp między słupkami nie może przekraczać 2,00 m. Deski poręczy muszą mieć grubość min. 3 cm i szerokość 15 cm. Aby zamocować krawężnikową deskę, należy zastosować dolne mocowanie poręczy. < 2.00 m deska 3 15 Uwaga! Proste obrócenie umożliwia założenie dolnego mocowania poręczy na już zamontowany słupek. Należy zabezpieczyć włożone w uchwyty deski poręczy za pomocą gwoździ. 9

10 4.0 Zastosowanie 4.3 Słupek z kratką zabezpieczającą Zastosowanie kratki zabezpieczającej pozwala na zwiększenie odstępu miedzy słupkami do 2,40 m. Kratka zabezpieczająca stanowi kom~ pletne zabezpieczenie boczne, które spełnia wymogi normy DIN EN klasy A < 2.40 m 35 x 7.5 Kratka zabezpieczająca jest mocowana na minimum dwóch słupach. Odległość między słupkami (maks. 2,40 m) może być wybrana dowolnie (bezstopniowo). Kratkę zabezpieczającą można bez problemu zamontować na słupkach, bez względu na ich odległość od siebie (maks. 2,40 m). kratka zabezpieczająca słupek Zawieś kratkę zabezpieczającą na słupkach. Kratka zabezpieczająca w zabezpieczonym ostatecznym położeniu. odstęp między prętami 7,5 cm Kratka zabezpieczająca musi spoczywać na stropie. 10

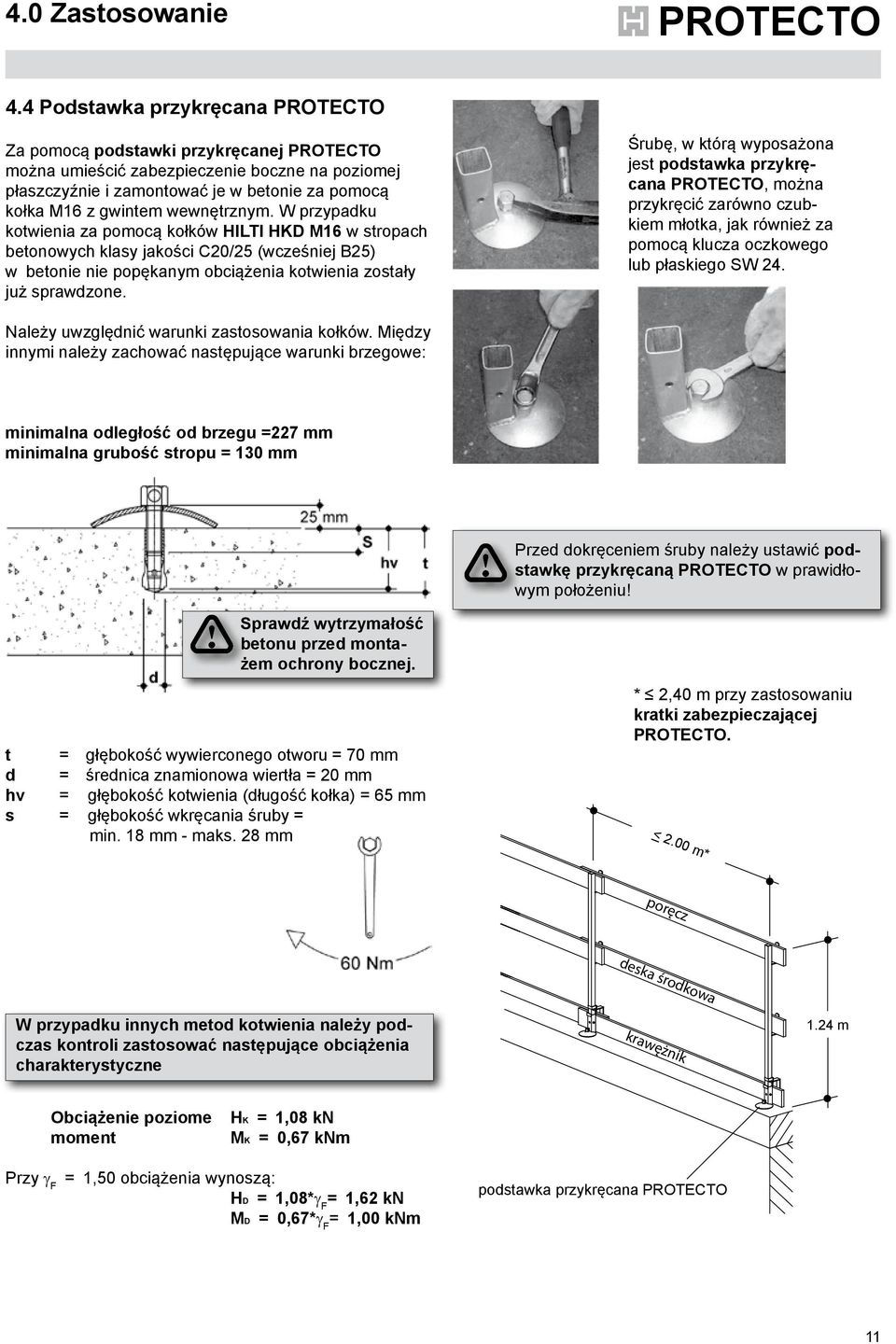

11 4.0 Zastosowanie 4.4 Podstawka przykręcana Za pomocą podstawki przykręcanej można umieścić zabezpieczenie boczne na poziomej płaszczyźnie i zamontować je w betonie za pomocą kołka M16 z gwintem wewnętrznym. W przypadku kotwienia za pomocą kołków HILTl HKD M16 w stropach betonowych klasy jakości C20/25 (wcześniej B25) w betonie nie popękanym obciążenia kotwienia zostały już sprawdzone. Śrubę, w którą wyposażona jest podstawka przykręcana, można przykręcić zarówno czubkiem młotka, jak również za pomocą klucza oczkowego lub płaskiego SW 24. Należy uwzględnić warunki zastosowania kołków. Między innymi należy zachować następujące warunki brzegowe: minimalna odległość od brzegu =227 mm minimalna grubość stropu = 130 mm Przed dokręceniem śruby należy ustawić podstawkę przykręcaną w prawidłowym położeniu! Sprawdź wytrzymałość betonu przed montażem ochrony bocznej. t = głębokość wywierconego otworu = 70 mm d = średnica znamionowa wiertła = 20 mm hv = głębokość kotwienia (długość kołka) = 65 mm s = głębokość wkręcania śruby = min. 18 mm - maks. 28 mm * 2,40 m przy zastosowaniu kratki zabezpieczającej. < 2.00 m* poręcz deska środkowa W przypadku innych metod kotwienia należy podczas kontroli zastosować następujące obciążenia charakterystyczne krawężnik 1.24 m Obciążenie poziome moment HK = 1,08 kn MK = 0,67 knm Przy g F = 1,50 obciążenia wynoszą: HD = 1,08*g F = 1,62 kn MD = 0,67*g F = 1,00 knm podstawka przykręcana 11

12 4.0 Zastosowanie 4.5 Wspornik do mocowania na schodach Wspornik do mocowania na schodach umożliwia montaż systemów zabezpieczeń na schodach. Kształt wspornika nie utrudnia prac przy schodach, jak na przykład układanie stopni lub tynkowanie oraz zapewnia bezpieczeństwo pracy podczas etapu prac w stanie surowym. śruba M12 długość min. 75 mm kołek rozporowy Wspornik do mocowania na schodach montuje się na bocznej płaszczyźnie płyty schodów za pomocą kołków z gwintem wewnętrznym M12 i śruby M12. Charakterystyczne obciążenie rozciągające kotwienia (odpowiada koniecznej dopuszczalnej sile rozciągającej) wynosi przy zachowaniu podanych odległości od krawędzi: Po osadzeniu kołka rozporowego, wspornik do mocowania na schodach nasuwamy go poprzez wkręconą śrubę M12, ustawiamy w prawidłowym położeniu i mocujemy dokręcając śrubę. NK = 5,70 kn (3,20 kn*) *= we wnętrzu budynków bez obciążenia wiatrem Przy g F = 1,50 obciążenia wynoszą ND = 8,60 kn (4,80 kn*) *= we wnętrzu budynków bez obciążenia wiatrem Po włożeniu słupka i umieszczeniu w nim desek poręczy, system zabezpieczenia bocznego jest kompletny. < 2.00 m Należy wybrać takie kołki, które są dopuszczone do stosowania przy podanych obciążeniach kotwienia, z uwzględnieniem danej wytrzymałości betonu i odległości od krawędzi. >1.00 m 12

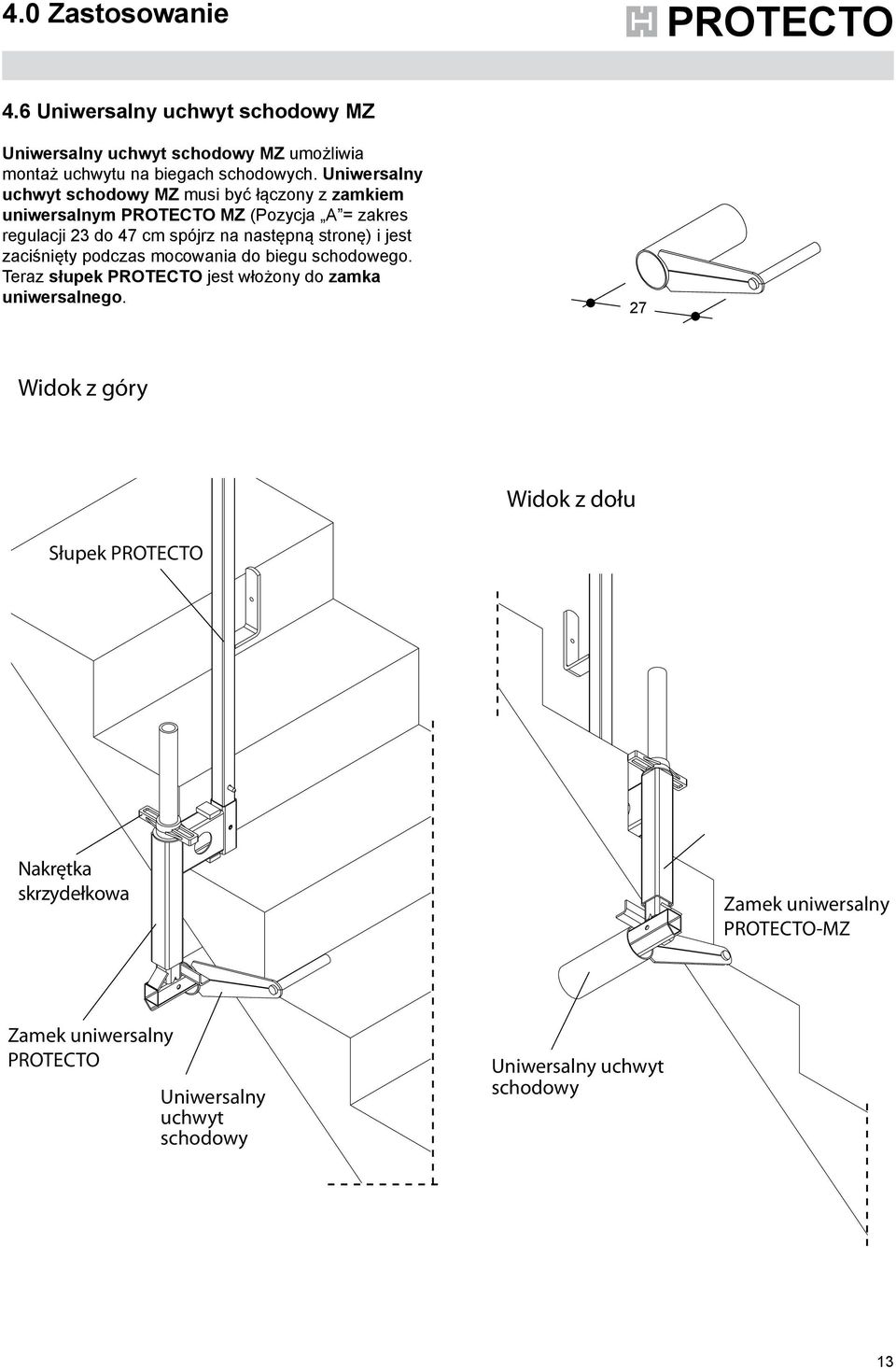

13 4.0 Zastosowanie 4.6 Uniwersalny uchwyt schodowy MZ Uniwersalny uchwyt schodowy MZ umożliwia montaż uchwytu na biegach schodowych. Uniwersalny uchwyt schodowy MZ musi być łączony z zamkiem uniwersalnym MZ (Pozycja A = zakres regulacji 23 do 47 cm spójrz na następną stronę) i jest zaciśnięty podczas mocowania do biegu schodowego. Teraz słupek jest włożony do zamka uniwersalnego. 27 Widok z góry Widok z dołu Słupek Nakrętka skrzydełkowa Zamek uniwersalny -MZ Zamek uniwersalny Uniwersalny uchwyt schodowy Uniwersalny uchwyt schodowy 13

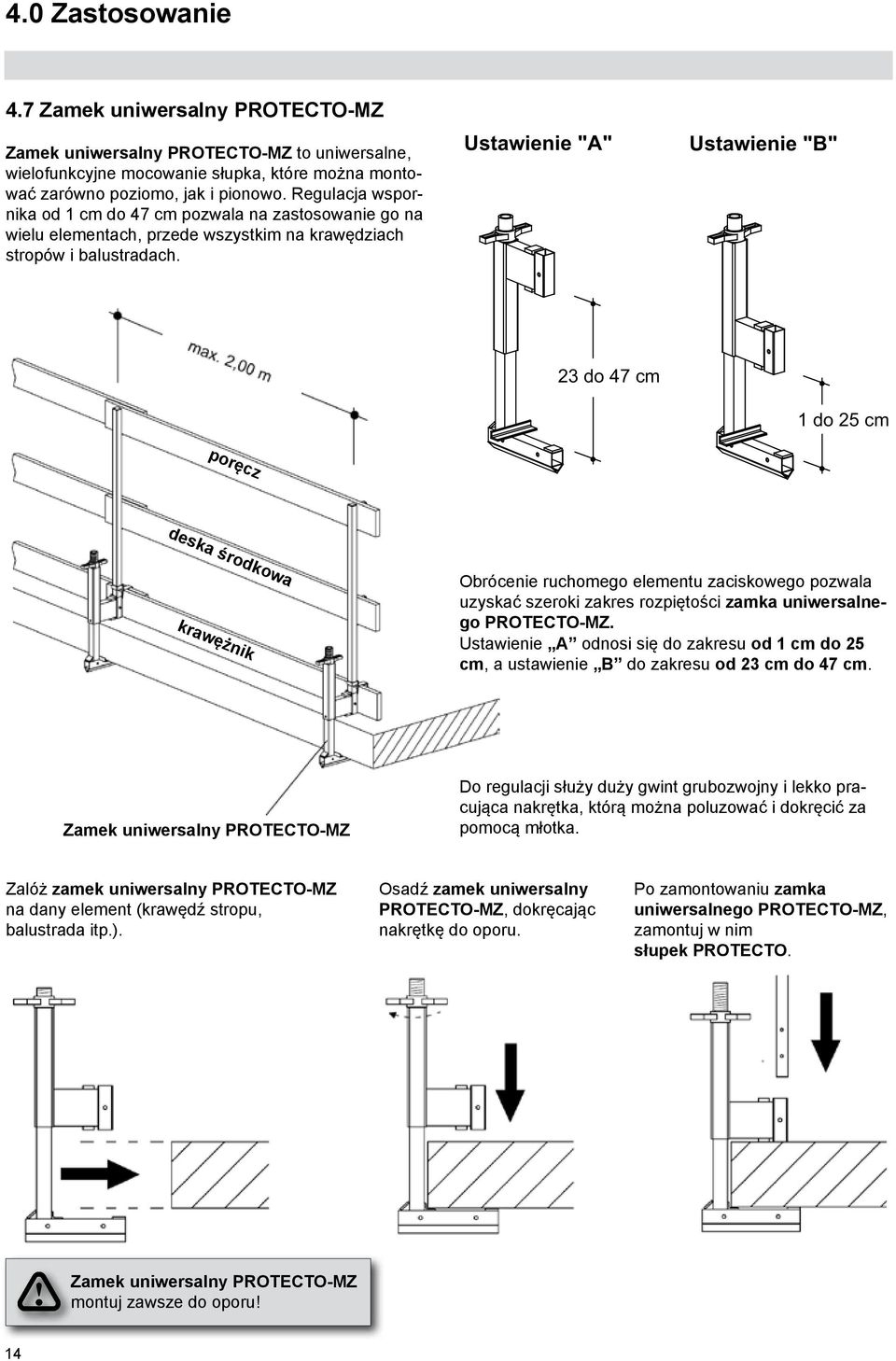

14 4.0 Zastosowanie 4.7 Zamek uniwersalny -MZ Zamek uniwersalny -MZ to uniwersalne, wielofunkcyjne mocowanie słupka, które można montować zarówno poziomo, jak i pionowo. Regulacja wspornika od 1 cm do 47 cm pozwala na zastosowanie go na wielu elementach, przede wszystkim na krawędziach stropów i balustradach. Ustawienie "A" Ustawienie "B" 23 do 47 cm 1 do 25 cm poręcz deska środkowa krawężnik Obrócenie ruchomego elementu zaciskowego pozwala uzyskać szeroki zakres rozpiętości zamka uniwersalnego -MZ. Ustawienie A odnosi się do zakresu od 1 cm do 25 cm, a ustawienie B do zakresu od 23 cm do 47 cm. Zamek uniwersalny -MZ Do regulacji służy duży gwint grubozwojny i lekko pracująca nakrętka, którą można poluzować i dokręcić za pomocą młotka. Zalóż zamek uniwersalny -MZ na dany element (krawędź stropu, balustrada itp.). Osadź zamek uniwersalny -MZ, dokręcając nakrętkę do oporu. Po zamontowaniu zamka uniwersalnego -MZ, zamontuj w nim słupek. Zamek uniwersalny -MZ montuj zawsze do oporu! 14

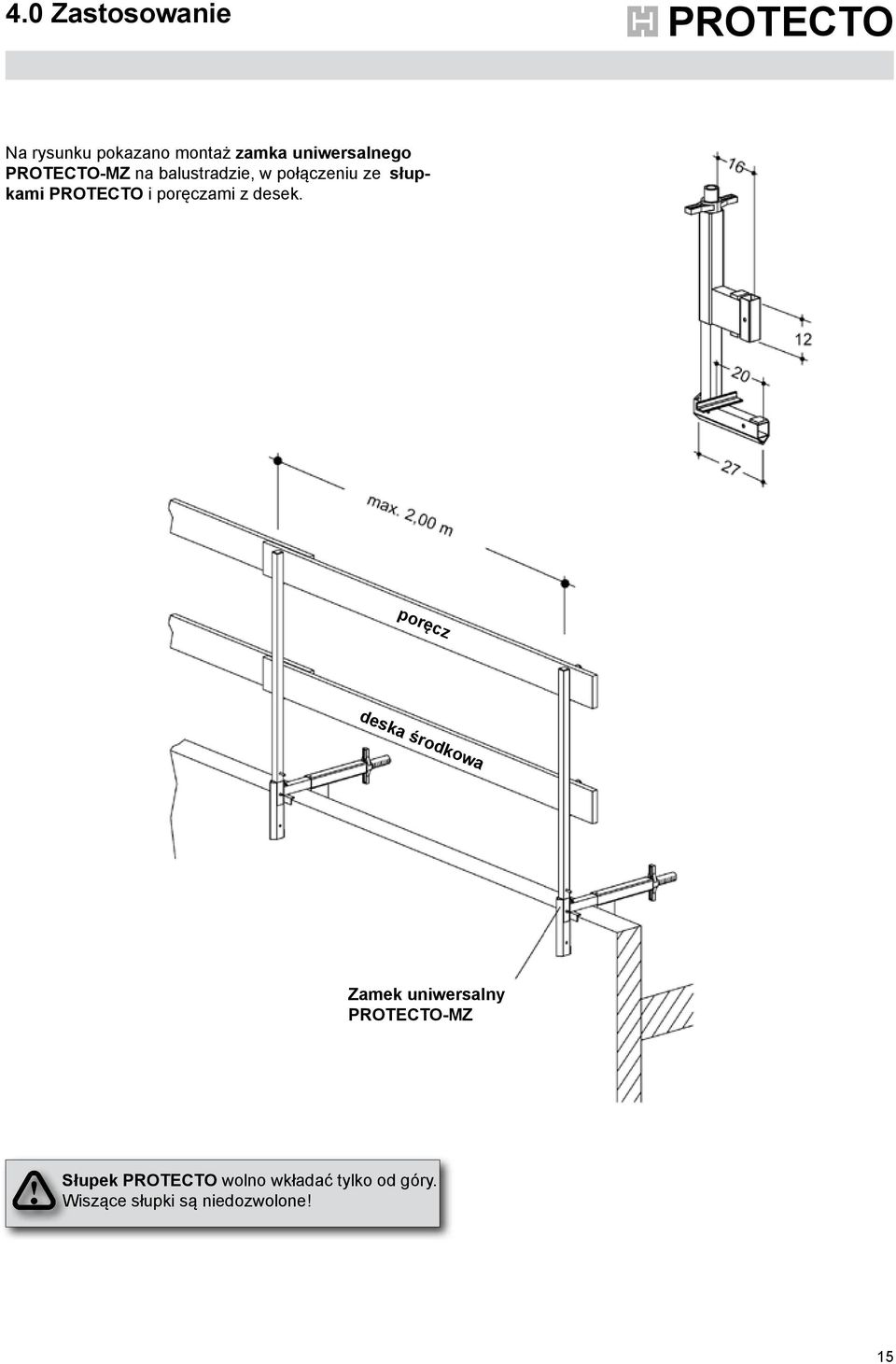

15 4.0 Zastosowanie Na rysunku pokazano montaż zamka uniwersalnego -MZ na balustradzie, w połączeniu ze słupkami i poręczami z desek. poręcz deska środkowa Zamek uniwersalny -MZ Słupek wolno wkładać tylko od góry. Wiszące słupki są niedozwolone! 15

16 4.0 Zastosowanie 4.8 Regulowany uchwyt słupka Uchwyt ten może być używany do mocowania słupka do ścian zewnętrznych w przypadku występowania płyty stropowej wspornikowej. Jest regulowany i umożliwia kompensację części wspornikowej płyty względem ścian do 29 cm. 45 Ø 2.8 cm < 2.40 m Ø 1.7 cm > 1.00 m Słupek Regulowany uchwyt słupka Zazwyczaj kołki sa umieszczone w betonowej ścianie, aby zamocować regulowany uchwyt słupka. Wymagane obciążenie rozciągające kotwy (równe wymaganej sile wyrywającej) wynosi: Słupek 29 N K = 6 kn Przy współczynniku gf = 1,50 wymagana nośność obliczeniowa: N D = 9 kn Regulowany uchwyt słupka musi być przymocowany za pomoca 2 kotew, aby przenieść obciążenia w obu kierunkach. Przedłużenie 26 słupka nie może być włożone do regulowanego uchwytu słupka. Regulowany uchwyt słupka Odpowiednia kotwa 16

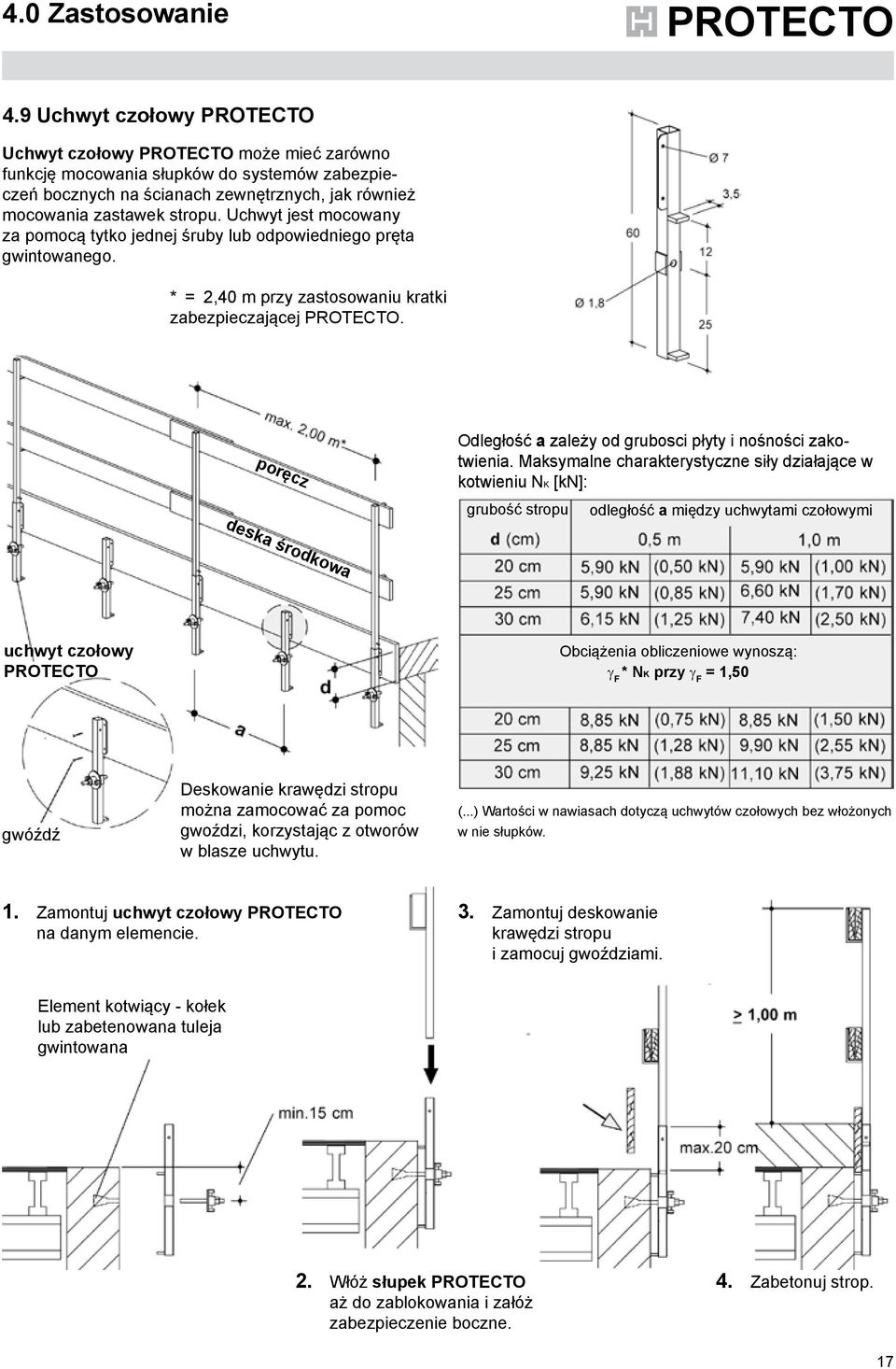

17 4.0 Zastosowanie 4.9 Uchwyt czołowy Uchwyt czołowy może mieć zarówno funkcję mocowania słupków do systemów zabezpieczeń bocznych na ścianach zewnętrznych, jak również mocowania zastawek stropu. Uchwyt jest mocowany za pomocą tytko jednej śruby lub odpowiedniego pręta gwintowanego. * = 2,40 m przy zastosowaniu kratki zabezpieczającej. poręcz Odległość a zależy od grubosci płyty i nośności zakotwienia. Maksymalne charakterystyczne siły działające w kotwieniu NK [kn]: deska środkowa grubość stropu odległość a między uchwytami czołowymi uchwyt czołowy Obciążenia obliczeniowe wynoszą: g F * NK przy g F = 1,50 gwóźdź Deskowanie krawędzi stropu można zamocować za pomoc gwoździ, korzystając z otworów w blasze uchwytu. (...) Wartości w nawiasach dotyczą uchwytów czołowych bez włożonych w nie słupków. 1. Zamontuj uchwyt czołowy na danym elemencie. 3. Zamontuj deskowanie krawędzi stropu i zamocuj gwoździami. Element kotwiący - kołek lub zabetenowana tuleja gwintowana 2. Włóż słupek aż do zablokowania i załóż zabezpieczenie boczne. 4. Zabetonuj strop. 17

18 krawężnik 4.0 Zastosowanie 4.10 Przykręcany uchwyt Przykręcany uchwyt przeznaczony jest do montażu słupka do krawędzi płyt, licujących się ze ścianami. 2,40 jeśli stosuje się kratkę zabezpieczającą 25 podłużny otwór < 2,00 m* słupek poręcz górna deska środkowa > 1,00 m > 15 cm przykręcany uchwyt Przykręcany uchwyt jest standardowo mocowany do krawędzi płyty przy użyciu dwóch kotew na uchwyt. Przy zastosowaniu odstępu między słupkami, o wartości 2,0 m typowe obciążenie na kotwę: Przy współczynniku g F = 1,50 wymagana nośnośc wynosi: N D = 10,2 kn N K = 6,8 kn 18

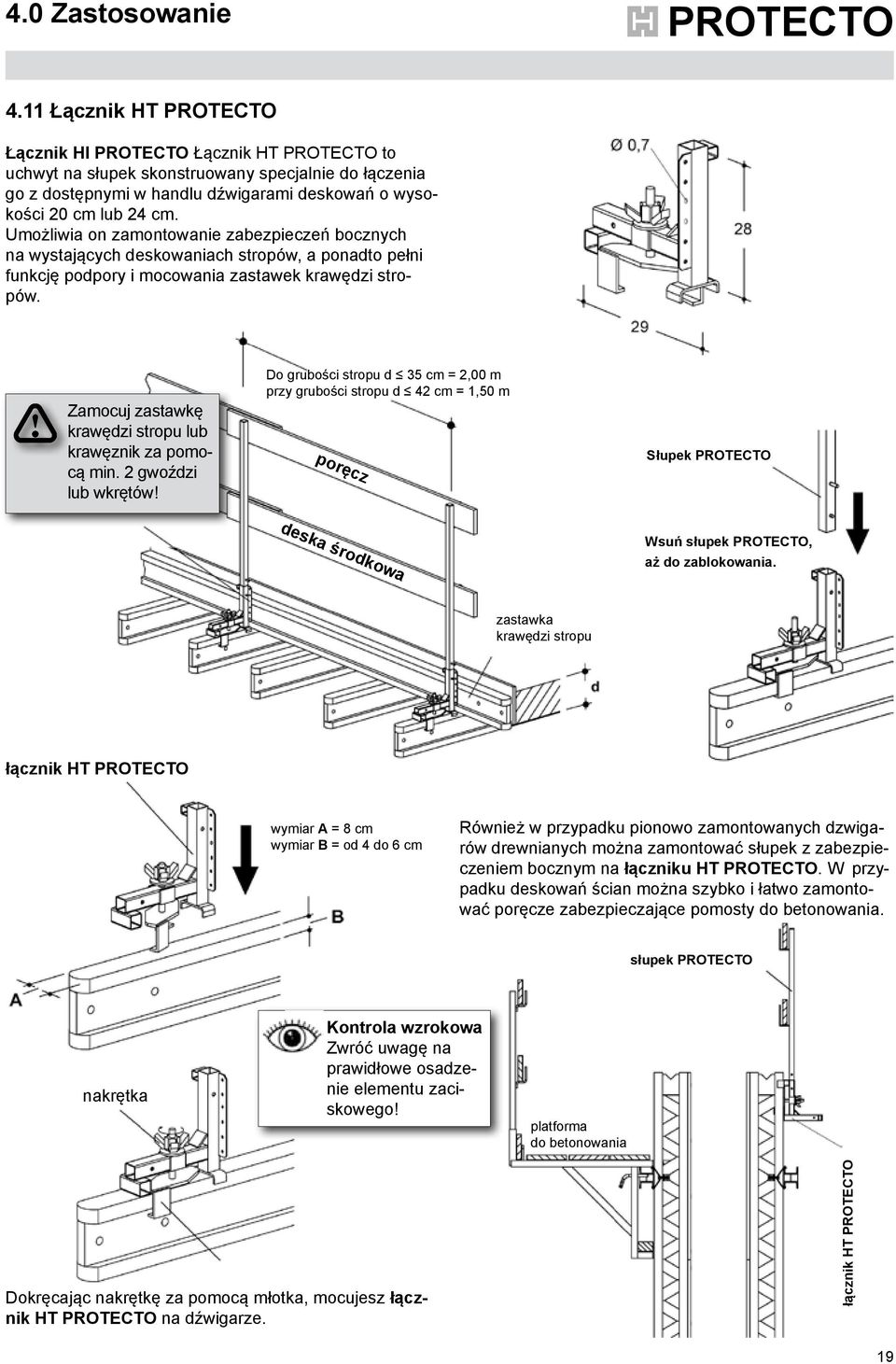

19 4.0 Zastosowanie 4.11 Łącznik HT Łącznik Hl Łącznik HT to uchwyt na słupek skonstruowany specjalnie do łączenia go z dostępnymi w handlu dźwigarami deskowań o wysokości 20 cm lub 24 cm. Umożliwia on zamontowanie zabezpieczeń bocznych na wystających deskowaniach stropów, a ponadto pełni funkcję podpory i mocowania zastawek krawędzi stropów. Zamocuj zastawkę krawędzi stropu lub krawęznik za pomocą min. 2 gwoździ lub wkrętów! Do grubości stropu d 35 cm = 2,00 m przy grubości stropu d 42 cm = 1,50 m poręcz deska środkowa Słupek Wsuń słupek, aż do zablokowania. zastawka krawędzi stropu łącznik HT wymiar A = 8 cm wymiar B = od 4 do 6 cm Również w przypadku pionowo zamontowanych dzwigarów drewnianych można zamontować słupek z zabezpieczeniem bocznym na łączniku HT. W przypadku deskowań ścian można szybko i łatwo zamontować poręcze zabezpieczające pomosty do betonowania. słupek nakrętka Kontrola wzrokowa Zwróć uwagę na prawidłowe osadzenie elementu zaciskowego! platforma do betonowania Dokręcając nakrętkę za pomocą młotka, mocujesz łącznik HT na dźwigarze. łącznik HT 19

20 4.0 Zastosowanie 4.12 Element do konstrukcji stalowej (np. ścianka larsen) Zabezpieczenie boczne można wykonać przy użyciu krótkiego zacisku od góry. Zacisk ten może byc stosowany w kierunku pionowym lub poziomym. Zacisk należy zacisnąć za pomoca śruby do blachy a następnie wstawić słupek do kwadratowej rury zacisku. Różna wysokość blachy stalowej (ścianki larsen) może być skompensowana przy użyciu przedłużenia 26 słupka Protecto ( ) lub przedłużenia 42 słupka ( ). Słupek Element do konstrukcji stalowej Przedłużenie słupka Element do konstrukcji stalowej 25 Element do konstrukcji stalowej Słupek Zakres stosowania 4-30 mm Blacha 20

21 < 2.00 m* 4.0 Zastosowanie 4.13 Zacisk ST Do montażu zabezpieczeń przed upadkiem na konstrukcjach stalowych (np. podczas budowy hal i mostów). Zaciski ST, w połączeniu z wspornikiem MZ, tworzą elastyczny i pewny element lączący do stalowych dźwigarów dwuteowych. Po obróceniu o 90 zaciski ST można również zamontować na pionowych dźwigarach stalowych. szerokość półki dźwigara stalowego = mln. 120 mm maks. 300 mm~ Po usunięciu seryjnych zacisków należy zamontować oba zaciski w sposób przedstawiony na rysunku. Sposób konstrukcji zabezpieczeń bocznych należy dostosować do potrzeb danej budowy. Należy jednak przestrzegać wskazówek dotyczących bezpieczeństwa,wymienionych na str. 2 i innych zasad zawartych w niniejszej instrukcji oraz odpowiednich norm.. zacisk > 1.00 m krawężnik > 0.15 m Na rysunku pokazano mocowanie do poziomego dźwigara stalowego. Zaciski obejmują dolną półkę dźwigara tak, że górna półka jest dostępna. 21

22 5.0 Zestawienie elementów Kratka zabezpieczająca nr art.: Słupek nr art.: Łącznik HT nr art.: Wspornik do mocowania na schodach nr art.: Dolne mocowanie poręczy nr art.: Uchwyt czołowy nr art.: Uniwersalny uchwyt schodowy MZ nr art.: Wspornik MZ Protecto nr art.: Podstawka przykręcana nr art.: Przedłużenie 26 słupka nr art.: Przedłużenie 42 słupka nr art.: Zacisk ST nr art.: Przykręcany uchwyt nr art.: Regulowany uchwyt słupka nr art.:

23 Notatki 23
