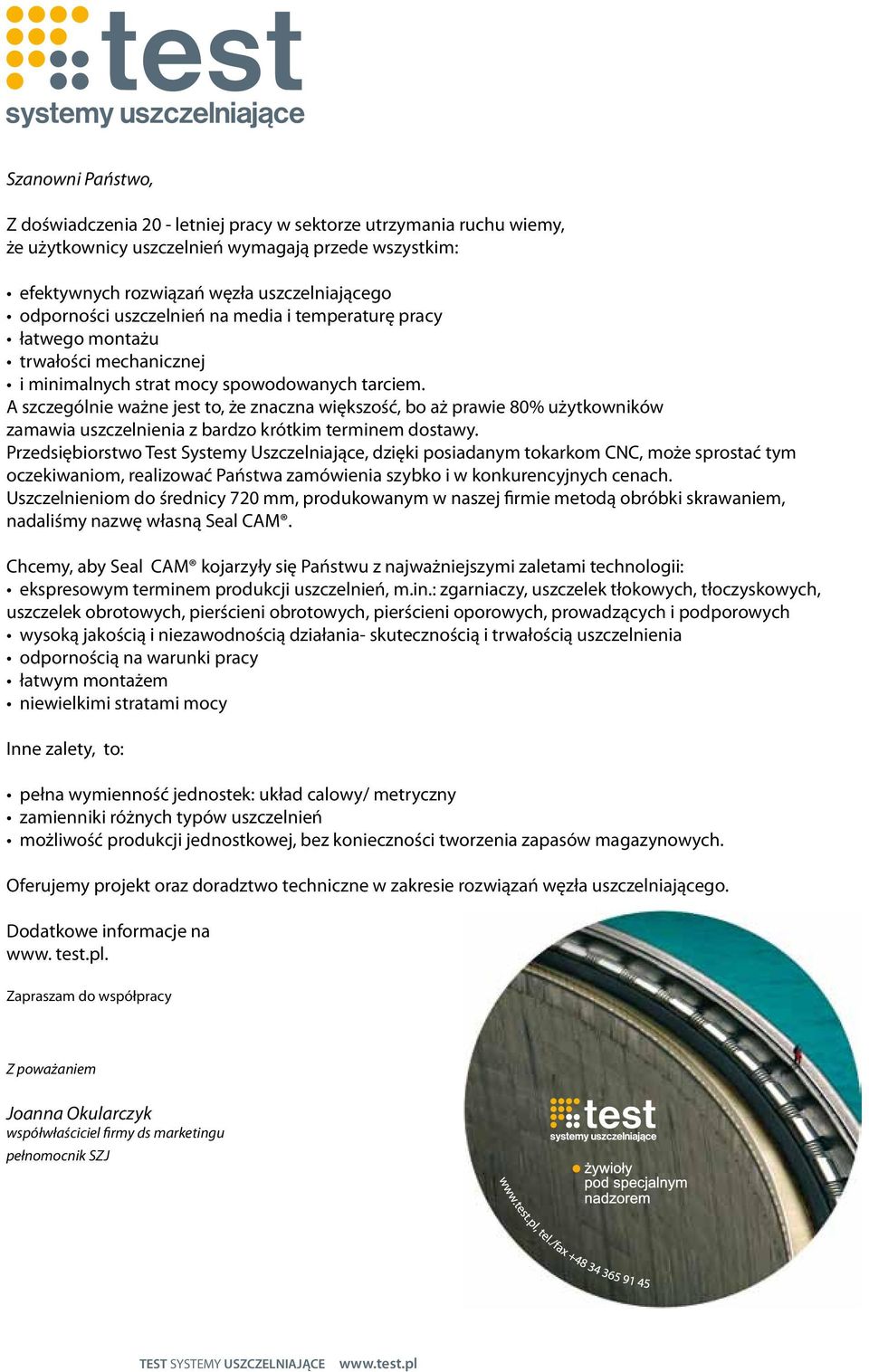

2 Szanowni Państwo, Z doświadczenia 20 letniej pracy w sektorze utrzymania ruchu wiemy, że użytkownicy uszczelnień wymagają przede wszystkim: efektywnych rozwiązań węzła uszczelniającego odporności uszczelnień na media i temperaturę pracy łatwego montażu trwałości mechanicznej i minimalnych strat mocy spowodowanych tarciem. A szczególnie ważne jest to, że znaczna większość, bo aż prawie 80% użytkowników zamawia uszczelnienia z bardzo krótkim terminem dostawy. Przedsiębiorstwo Test Systemy Uszczelniające, dzięki posiadanym tokarkom CNC, może sprostać tym oczekiwaniom, realizować Państwa zamówienia szybko i w konkurencyjnych cenach. Uszczelnieniom do średnicy 720 mm, produkowanym w naszej firmie metodą obróbki skrawaniem, nadaliśmy nazwę własną Seal CAM. Chcemy, aby Seal CAM kojarzyły się Państwu z najważniejszymi zaletami technologii: ekspresowym terminem produkcji uszczelnień, m.in.: zgarniaczy, uszczelek tłokowych, tłoczyskowych, uszczelek obrotowych, pierścieni obrotowych, pierścieni oporowych, prowadzących i podporowych wysoką jakością i niezawodnością działania skutecznością i trwałością uszczelnienia odpornością na warunki pracy łatwym montażem niewielkimi stratami mocy Inne zalety, to: pełna wymienność jednostek: układ calowy/ metryczny zamienniki różnych typów uszczelnień możliwość produkcji jednostkowej, bez konieczności tworzenia zapasów magazynowych. Oferujemy projekt oraz doradztwo techniczne w zakresie rozwiązań węzła uszczelniającego. Dodatkowe informacje na www. test.pl. Zapraszam do współpracy Z poważaniem Joanna Okularczyk współwłaściciel firmy ds marketingu pełnomocnik SZJ TEST SYSTEMY USZCZENIAJĄCE

3 CZĘŚĆ TECHNICZNA A S K R F ST zgarniacze uszczelki tłoczyskowe uszczelki tłokowe uszczelki obrotowe / oringi pierścienie prowadzące pierścienie podporowe INFORMACJE O MATERIAŁACH Materiał / Standard pracy Twardość H 30 do +05 Shore A 95 +/ 2 30 do +05 Shore A 95 +/ 2 FDA 30 do +05 Shore A 95 +/ 2 FDA 30 do +05 Shore A 95 +/ 2 MoS 2 30 do +05 Shore A 95 +/ do +90 Shore D 57 +/ 2 57 Shore D + MoS 2 30 do +90 Shore D 57 +/ 2 25 do +00 Shore A 85 +/ do +00 Shore A 85 +/ 5 FDA 22 do +00 Shore A 85 +/ 3 H 25 do +50 Shore A 85 +/ 5 20 do +20 Shore A 85 +/ 5 FDA 20 do +20 Shore A 85 +/ 5 25 do +20 Shore A 85 +/ 5 EPDM 50 do +30 Shore A 85 +/ 5 EPDM FDA 50 do +00 Shore A 85 +/ 3 EPDM KTW 0 do +20 Shore A 85 +/ 5 MVQ FDA 55 do +20 Shore A 85 +/ 5 MVQ FDA 55 do +80 Shore A 85 +/ 3 FEPM 5 do +20 Shore A 85 +/ 5 FDA 60 do +00 PA FDA 30 do do +260 Shore D P FDA 200 do +260 Shore D % brąz 200 do +260 Shore D % brąz 200 do +260 Shore D % brąz 200 do +260 Shore D % grafit 200 do +260 Shore D TEST SYSTEMY USZCZENIAJĄCE

4 ZGARNIACZE A WRO 30 do 05 WR0A 30 do 05 A2 WR02 30 do 05 WR02A 30 do 05 WR02B 30 do 05 WR02C 30 do 05 WR02D / / 30 do 05 A3 WR03 30 do 05 A7 WR0 30 do 05 A3 WR07 WR08 PA PA 60 do do do do do do 05 A WR 30 do 05 WR2 30 do 05 WR3 / 0 WR3_E2 / 0 WR / 0 WR5 / 0 WR7 30 do 05 WR8 30 do 05 TEST SYSTEMY USZCZENIAJĄCE

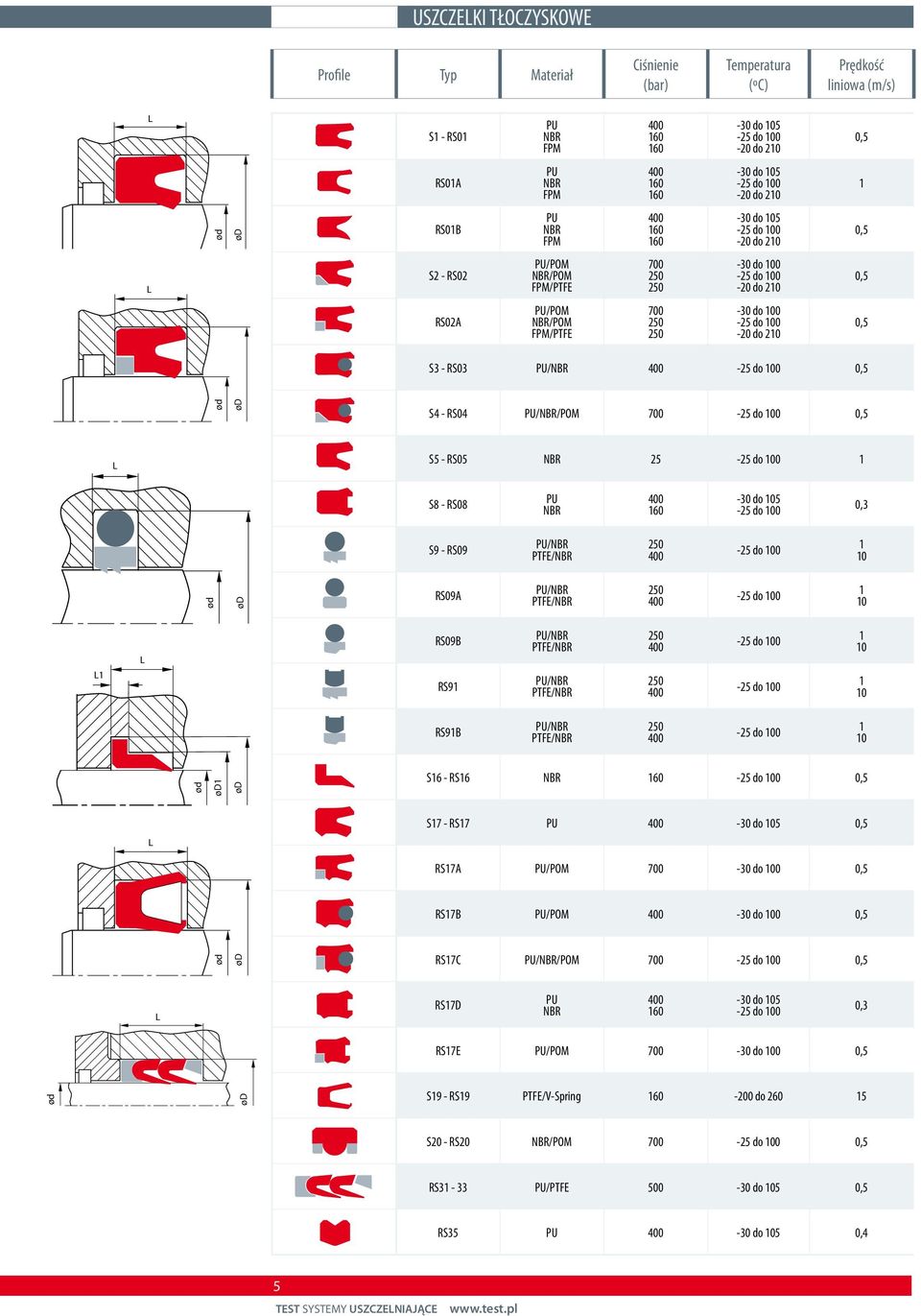

5 USZCZEKI TŁOCZYSKOWE S RS0 30 do do 20 RS0A 30 do do 20 RS0B 30 do do 20 S2 RS02 / / / do do 20 RS02A / / / do do 20 S3 RS03 / S RS0 // 700 S5 RS05 25 S8 RS08 30 do 05 0,3 S9 RS09 / / 0 RS09A / / 0 RS09B RS9 / / / / 0 0 RS9B / / 0 S6 RS6 S7 RS7 30 do 05 RS7A / do 00 RS7B / 30 do 00 RS7C // 700 RS7D 30 do 05 0,3 RS7E / do 00 S9 RS9 /VSpring 200 do S20 RS20 / 700 RS3 33 / do 05 RS35 30 do 05 0, 5 TEST SYSTEMY USZCZENIAJĄCE

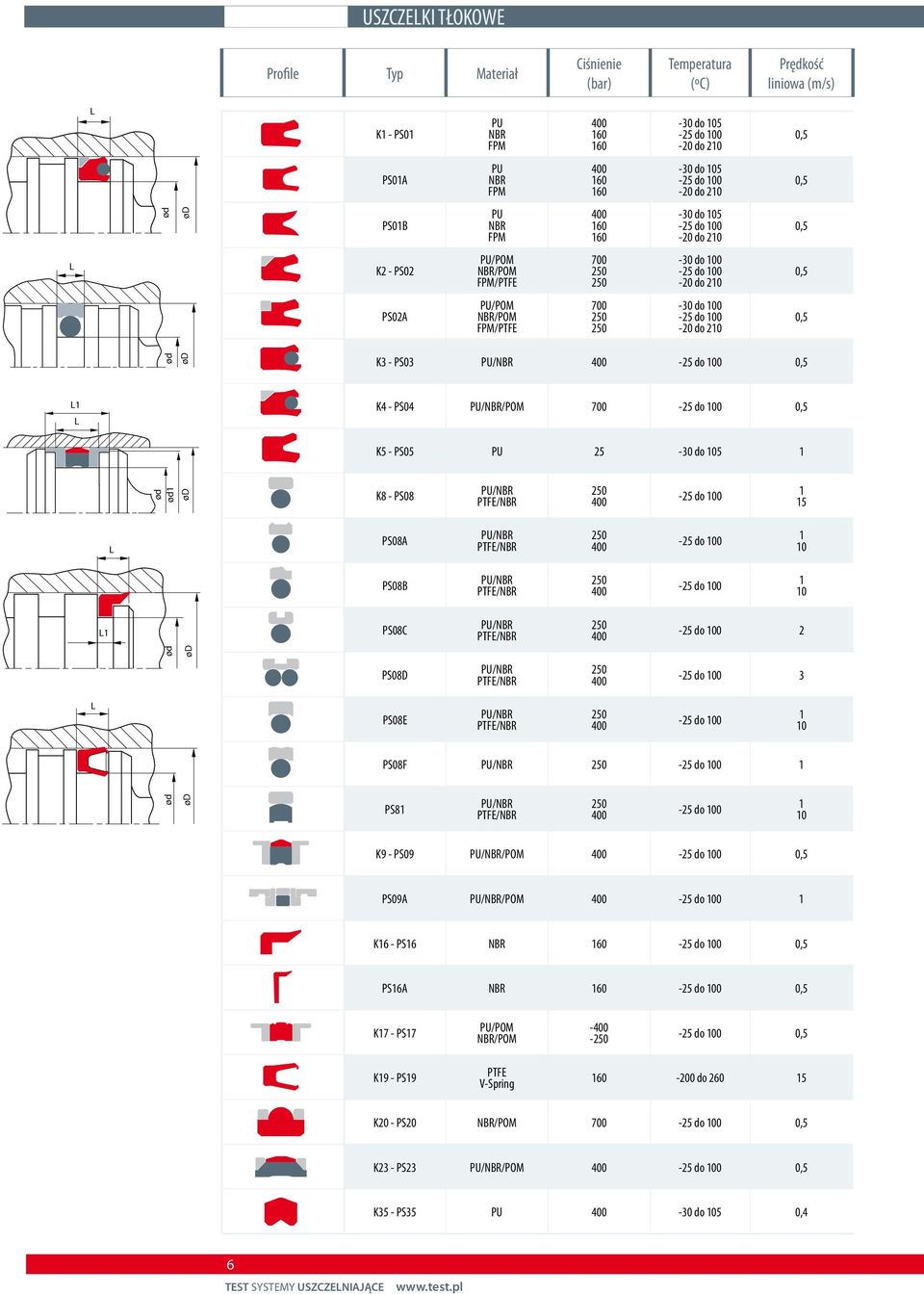

6 USZCZEKI TŁOKOWE K PS0 30 do do 20 PS0A 30 do do 20 PS0B 30 do do 20 K2 PS02 / / / do do 20 PS02A / / / do do 20 K3 PS03 / K PS0 // 700 K5 PS do 05 K8 PS08 / / 5 PS08A / / 0 PS08B / / 0 PS08C / / 2 PS08D / / 3 PS08E / / 0 PS08F / PS8 / / 0 K9 PS09 // PS09A // K6 PS6 PS6A K7 PS7 / / K9 PS9 VSpring 200 do K20 PS20 / 700 K23 PS23 // K35 PS35 30 do 05 0, 6 TEST SYSTEMY USZCZENIAJĄCE

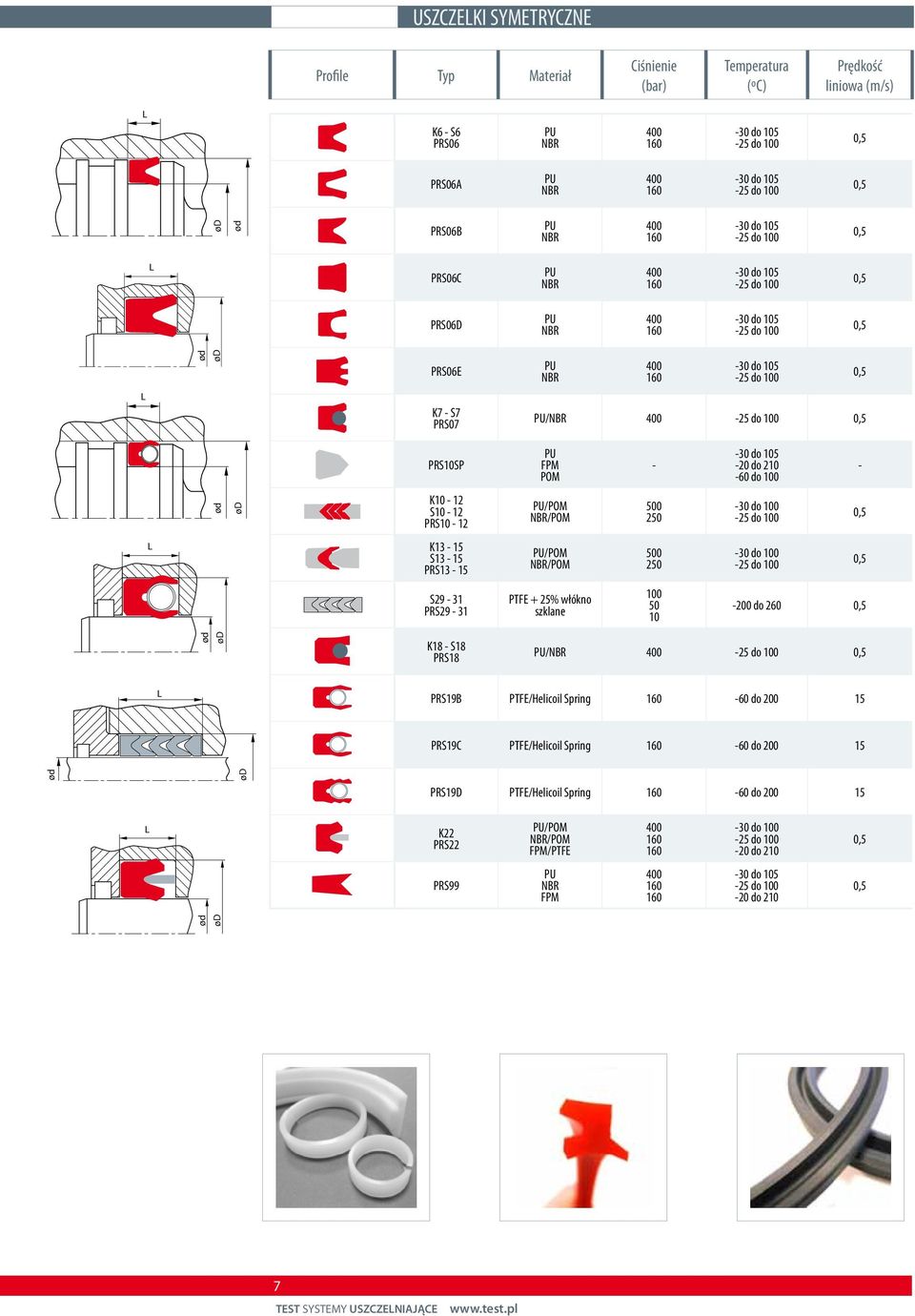

7 USZCZEKI SYMETRYCZNE K6 S6 PRS06 30 do 05 PRS06A 30 do 05 PRS06B 30 do 05 PRS06C 30 do 05 PRS06D 30 do 05 PRS06E 30 do 05 K7 S7 PRS07 / PRS0SP 30 do do do 00 K0 2 S0 2 PRS0 2 / / do 00 K3 5 S3 5 PRS3 5 / / do 00 S29 3 PRS % włókno szklane do 260 K8 S8 PRS8 / PRS9B /Helicoil Spring 60 do PRS9C /Helicoil Spring 60 do PRS9D /Helicoil Spring 60 do K22 PRS22 / / / 30 do do 20 PRS99 30 do do 20 7 TEST SYSTEMY USZCZENIAJĄCE

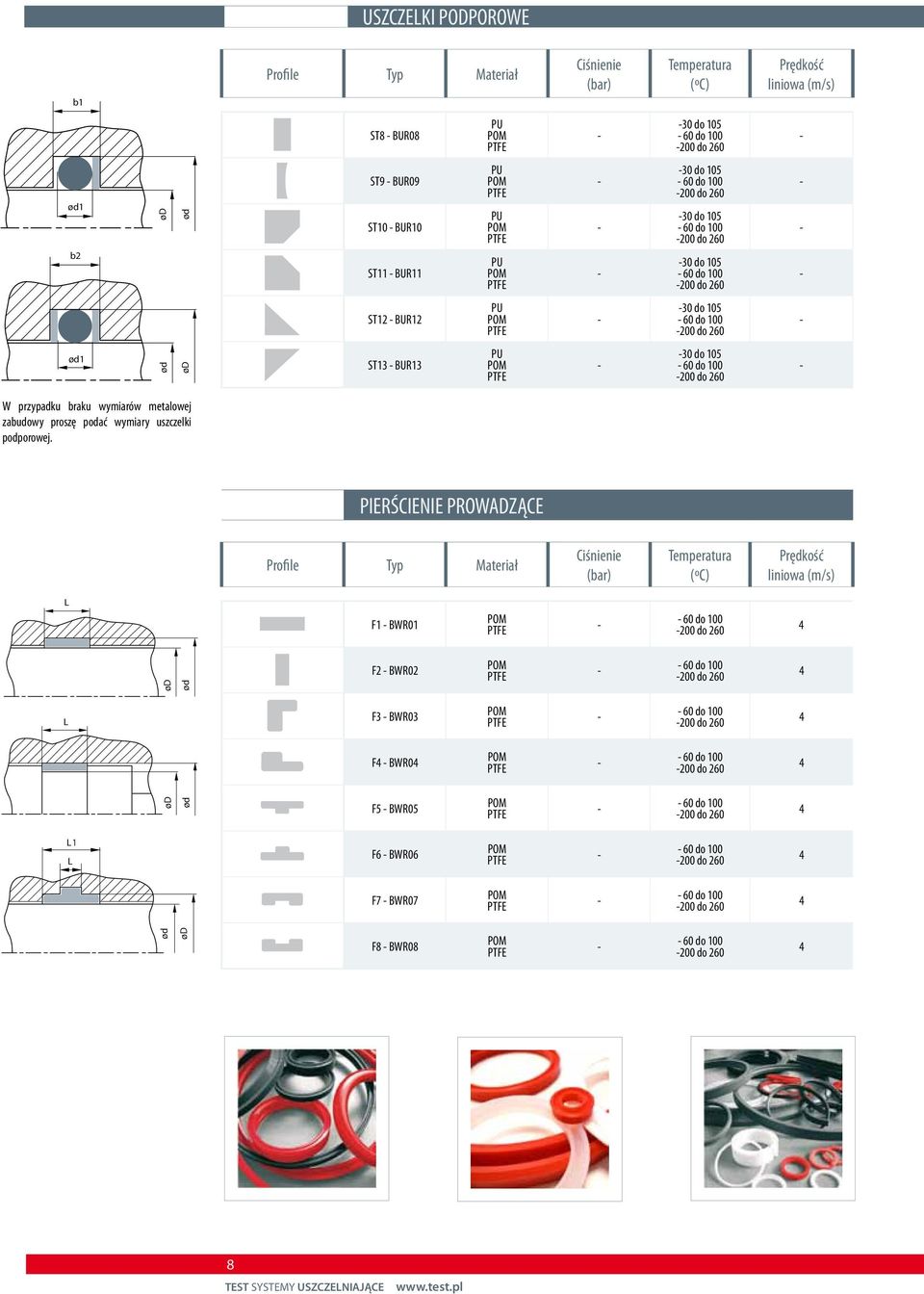

8 USZCZEKI PODPOROWE b ST8 BUR08 30 do do do 260 b2 ST9 BUR09 ST0 BUR0 ST BUR 30 do do do do do do do do do 260 ST2 BUR2 30 do do do 260 ST3 BUR3 30 do do do 260 W przypadku braku wymiarów metalowej zabudowy proszę podać wymiary uszczelki podporowej. PIERŚCIENIE PROWADZĄCE F BWR0 60 do do 260 F2 BWR02 60 do do 260 F3 BWR03 60 do do 260 F BWR0 60 do do 260 F5 BWR05 60 do do 260 F6 BWR06 60 do do 260 F7 BWR07 60 do do 260 F8 BWR08 60 do do TEST SYSTEMY USZCZENIAJĄCE

9 USZCZEKI OBROTOWE R OS0 / / /PEEK 30 do do R2 OS02 / / /PEEK 30 do do R8 OS08 30 do 05 0 R3 R03 / / 30 do 00 R R do 05 R0A do 05 R05 R05A do do 05 R06 25 R07 25 do R08 / 350 0, R09 / 350 0, R0 / 350 0, R / 350 0, RS9A /VSpring do PS9A /VSpring do TEST SYSTEMY USZCZENIAJĄCE

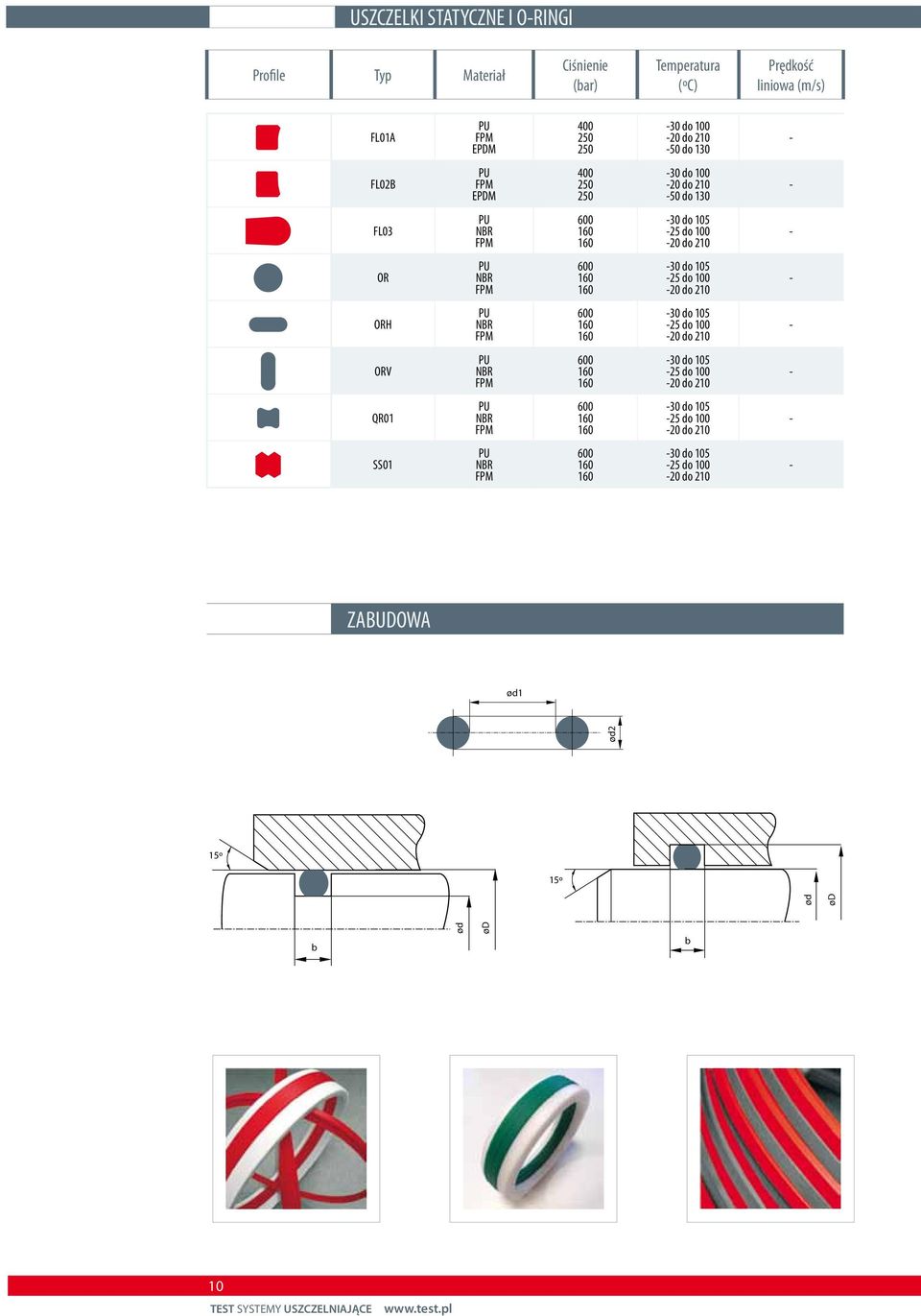

10 USZCZEKI STATYCZNE I ORINGI F0A EPDM 30 do do do 30 F02B EPDM 30 do do do 30 F do do 20 OR do do 20 ORH do do 20 ORV do do 20 QR do do 20 SS do do 20 ZABUDOWA 2 5o 5o b b 0 TEST SYSTEMY USZCZENIAJĄCE

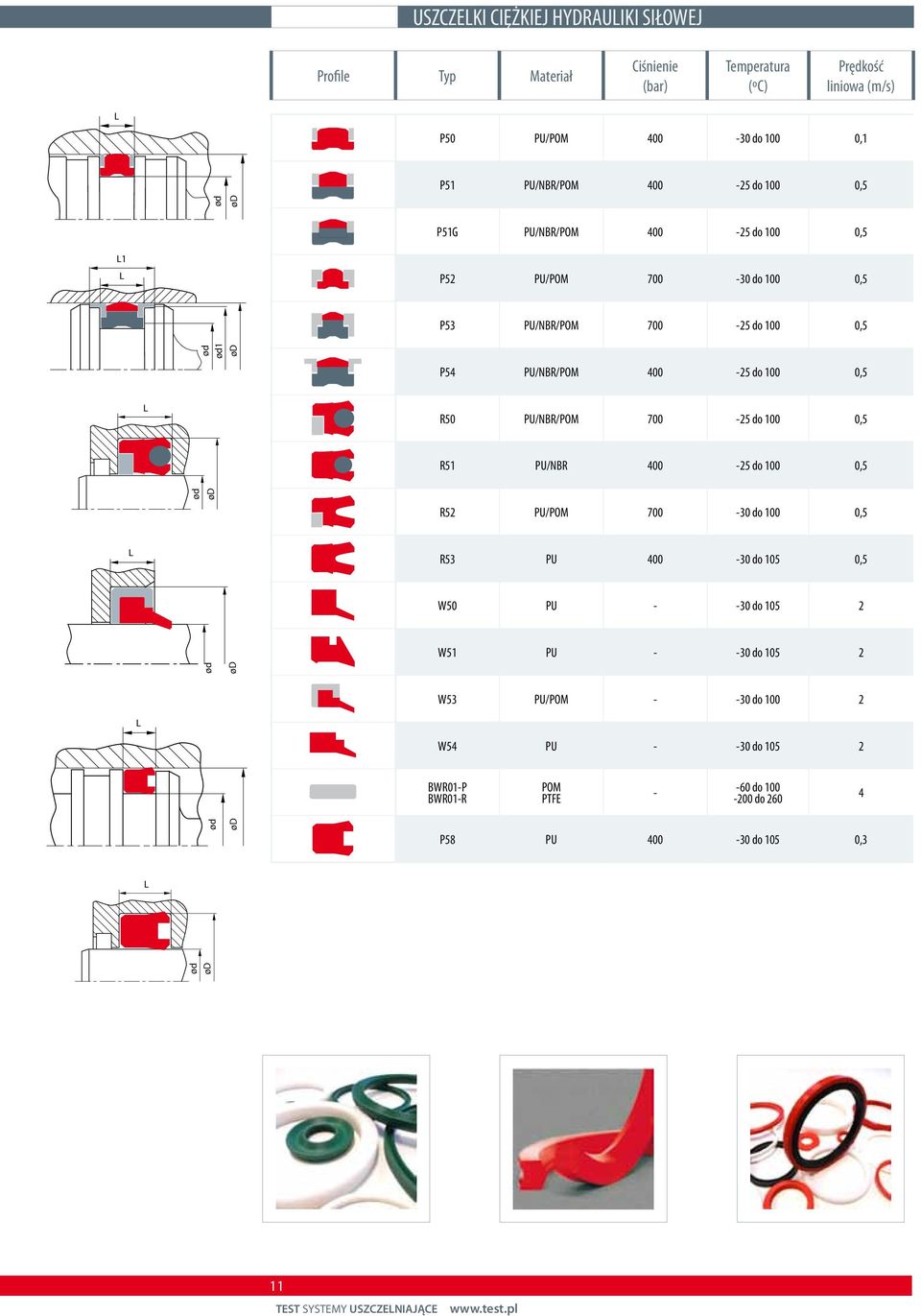

11 USZCZEKI CIĘŻKIEJ HYDRAUIKI SIŁOWEJ P50 / 30 do 00 0, P5 // P5G // P52 / do 00 P53 // 700 P5 // R50 // 700 R5 / R52 / do 00 R53 30 do 05 W50 30 do 05 2 W5 30 do 05 2 W53 / 30 do 00 2 W5 30 do 05 2 BWR0P BWR0R 60 do do 260 P58 30 do 05 0,3 TEST SYSTEMY USZCZENIAJĄCE

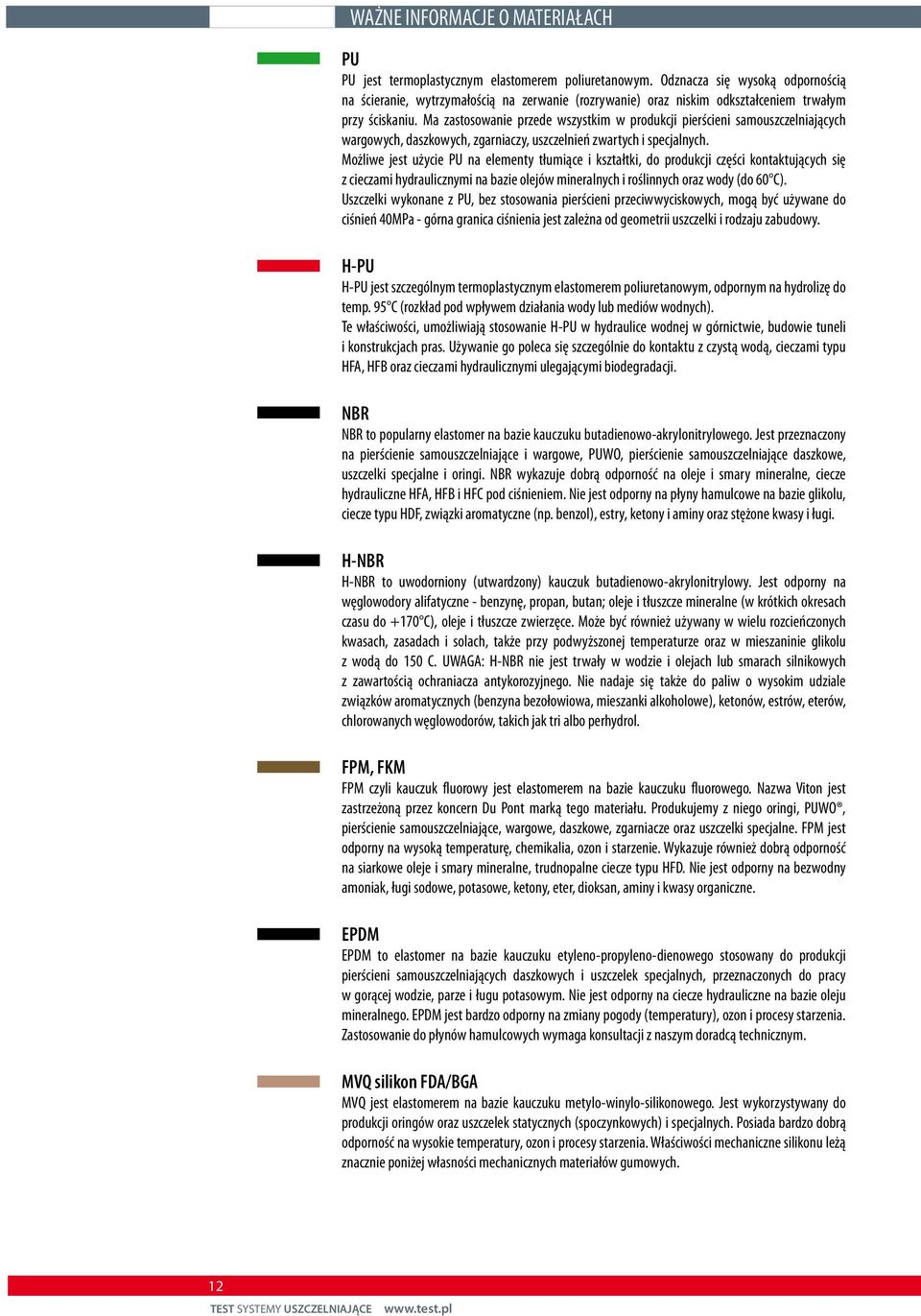

12 WAŻNE INFORMACJE O MATERIAŁACH jest termoplastycznym elastomerem poliuretanowym. Odznacza się wysoką odpornością na ścieranie, wytrzymałością na zerwanie (rozrywanie) oraz niskim odkształceniem trwałym przy ściskaniu. Ma zastosowanie przede wszystkim w produkcji pierścieni samouszczelniających wargowych, daszkowych, zgarniaczy, uszczelnień zwartych i specjalnych. Możliwe jest użycie na elementy tłumiące i kształtki, do produkcji części kontaktujących się z cieczami hydraulicznymi na bazie olejów mineralnych i roślinnych oraz wody (do 60 C). Uszczelki wykonane z, bez stosowania pierścieni przeciwwyciskowych, mogą być używane do ciśnień 0MPa górna granica ciśnienia jest zależna od geometrii uszczelki i rodzaju zabudowy. H H jest szczególnym termoplastycznym elastomerem poliuretanowym, odpornym na hydrolizę do temp. 95 C (rozkład pod wpływem działania wody lub mediów wodnych). Te właściwości, umożliwiają stosowanie H w hydraulice wodnej w górnictwie, budowie tuneli i konstrukcjach pras. Używanie go poleca się szczególnie do kontaktu z czystą wodą, cieczami typu HFA, HFB oraz cieczami hydraulicznymi ulegającymi biodegradacji. to popularny elastomer na bazie kauczuku butadienowoakrylonitrylowego. Jest przeznaczony na pierścienie samouszczelniające i wargowe, WO, pierścienie samouszczelniające daszkowe, uszczelki specjalne i oringi. wykazuje dobrą odporność na oleje i smary mineralne, ciecze hydrauliczne HFA, HFB i HFC pod ciśnieniem. Nie jest odporny na płyny hamulcowe na bazie glikolu, ciecze typu HDF, związki aromatyczne (np. benzol), estry, ketony i aminy oraz stężone kwasy i ługi. H H to uwodorniony (utwardzony) kauczuk butadienowoakrylonitrylowy. Jest odporny na węglowodory alifatyczne benzynę, propan, butan; oleje i tłuszcze mineralne (w krótkich okresach czasu do +70 C), oleje i tłuszcze zwierzęce. Może być również używany w wielu rozcieńczonych kwasach, zasadach i solach, także przy podwyższonej temperaturze oraz w mieszaninie glikolu z wodą do 50 C. UWAGA: H nie jest trwały w wodzie i olejach lub smarach silnikowych z zawartością ochraniacza antykorozyjnego. Nie nadaje się także do paliw o wysokim udziale związków aromatycznych (benzyna bezołowiowa, mieszanki alkoholowe), ketonów, estrów, eterów, chlorowanych węglowodorów, takich jak tri albo perhydrol., FKM czyli kauczuk fluorowy jest elastomerem na bazie kauczuku fluorowego. Nazwa Viton jest zastrzeżoną przez koncern Du Pont marką tego materiału. Produkujemy z niego oringi, WO, pierścienie samouszczelniające, wargowe, daszkowe, zgarniacze oraz uszczelki specjalne. jest odporny na wysoką temperaturę, chemikalia, ozon i starzenie. Wykazuje również dobrą odporność na siarkowe oleje i smary mineralne, trudnopalne ciecze typu HFD. Nie jest odporny na bezwodny amoniak, ługi sodowe, potasowe, ketony, eter, dioksan, aminy i kwasy organiczne. EPDM EPDM to elastomer na bazie kauczuku etylenopropylenodienowego stosowany do produkcji pierścieni samouszczelniających daszkowych i uszczelek specjalnych, przeznaczonych do pracy w gorącej wodzie, parze i ługu potasowym. Nie jest odporny na ciecze hydrauliczne na bazie oleju mineralnego. EPDM jest bardzo odporny na zmiany pogody (temperatury), ozon i procesy starzenia. Zastosowanie do płynów hamulcowych wymaga konsultacji z naszym doradcą technicznym. MVQ silikon FDA/BGA MVQ jest elastomerem na bazie kauczuku metylowinylosilikonowego. Jest wykorzystywany do produkcji oringów oraz uszczelek statycznych (spoczynkowych) i specjalnych. Posiada bardzo dobrą odporność na wysokie temperatury, ozon i procesy starzenia. Właściwości mechaniczne silikonu leżą znacznie poniżej własności mechanicznych materiałów gumowych. 2 TEST SYSTEMY USZCZENIAJĄCE

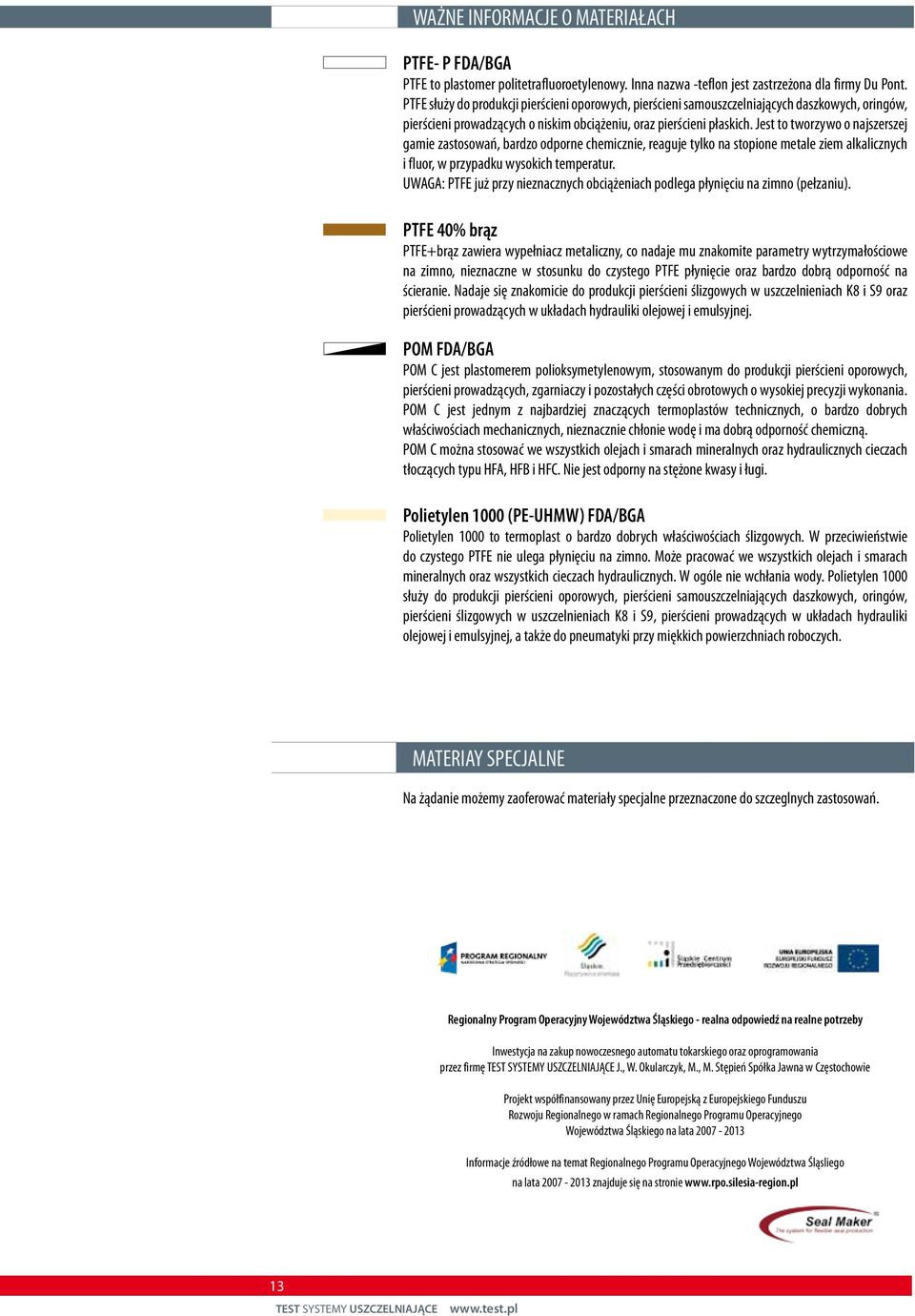

13 WAŻNE INFORMACJE O MATERIAŁACH P FDA/BGA to plastomer politetrafluoroetylenowy. Inna nazwa teflon jest zastrzeżona dla firmy Du Pont. służy do produkcji pierścieni oporowych, pierścieni samouszczelniających daszkowych, oringów, pierścieni prowadzących o niskim obciążeniu, oraz pierścieni płaskich. Jest to tworzywo o najszerszej gamie zastosowań, bardzo odporne chemicznie, reaguje tylko na stopione metale ziem alkalicznych i fluor, w przypadku wysokich temperatur. UWAGA: już przy nieznacznych obciążeniach podlega płynięciu na zimno (pełzaniu). 0% brąz +brąz zawiera wypełniacz metaliczny, co nadaje mu znakomite parametry wytrzymałościowe na zimno, nieznaczne w stosunku do czystego płynięcie oraz bardzo dobrą odporność na ścieranie. Nadaje się znakomicie do produkcji pierścieni ślizgowych w uszczelnieniach K8 i S9 oraz pierścieni prowadzących w układach hydrauliki olejowej i emulsyjnej. FDA/BGA C jest plastomerem polioksymetylenowym, stosowanym do produkcji pierścieni oporowych, pierścieni prowadzących, zgarniaczy i pozostałych części obrotowych o wysokiej precyzji wykonania. C jest jednym z najbardziej znaczących termoplastów technicznych, o bardzo dobrych właściwościach mechanicznych, nieznacznie chłonie wodę i ma dobrą odporność chemiczną. C można stosować we wszystkich olejach i smarach mineralnych oraz hydraulicznych cieczach tłoczących typu HFA, HFB i HFC. Nie jest odporny na stężone kwasy i ługi. Polietylen 000 (PEUHMW) FDA/BGA Polietylen 000 to termoplast o bardzo dobrych właściwościach ślizgowych. W przeciwieństwie do czystego nie ulega płynięciu na zimno. Może pracować we wszystkich olejach i smarach mineralnych oraz wszystkich cieczach hydraulicznych. W ogóle nie wchłania wody. Polietylen 000 służy do produkcji pierścieni oporowych, pierścieni samouszczelniających daszkowych, oringów, pierścieni ślizgowych w uszczelnieniach K8 i S9, pierścieni prowadzących w układach hydrauliki olejowej i emulsyjnej, a także do pneumatyki przy miękkich powierzchniach roboczych. MATERIAY SPECJANE Na żądanie możemy zaoferować materiały specjalne przeznaczone do szczeglnych zastosowań. Regionalny Program Operacyjny Województwa Śląskiego realna odpowiedź na realne potrzeby Inwestycja na zakup nowoczesnego automatu tokarskiego oraz oprogramowania przez firmę TEST SYSTEMY USZCZENIAJĄCE J., W. Okularczyk, M., M. Stępień Spółka Jawna w Częstochowie Projekt współfinansowany przez Unię Europejską z Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Śląskiego na lata Informacje źródłowe na temat Regionalnego Programu Operacyjnego Województwa Śląsliego na lata znajduje się na stronie 3 TEST SYSTEMY USZCZENIAJĄCE

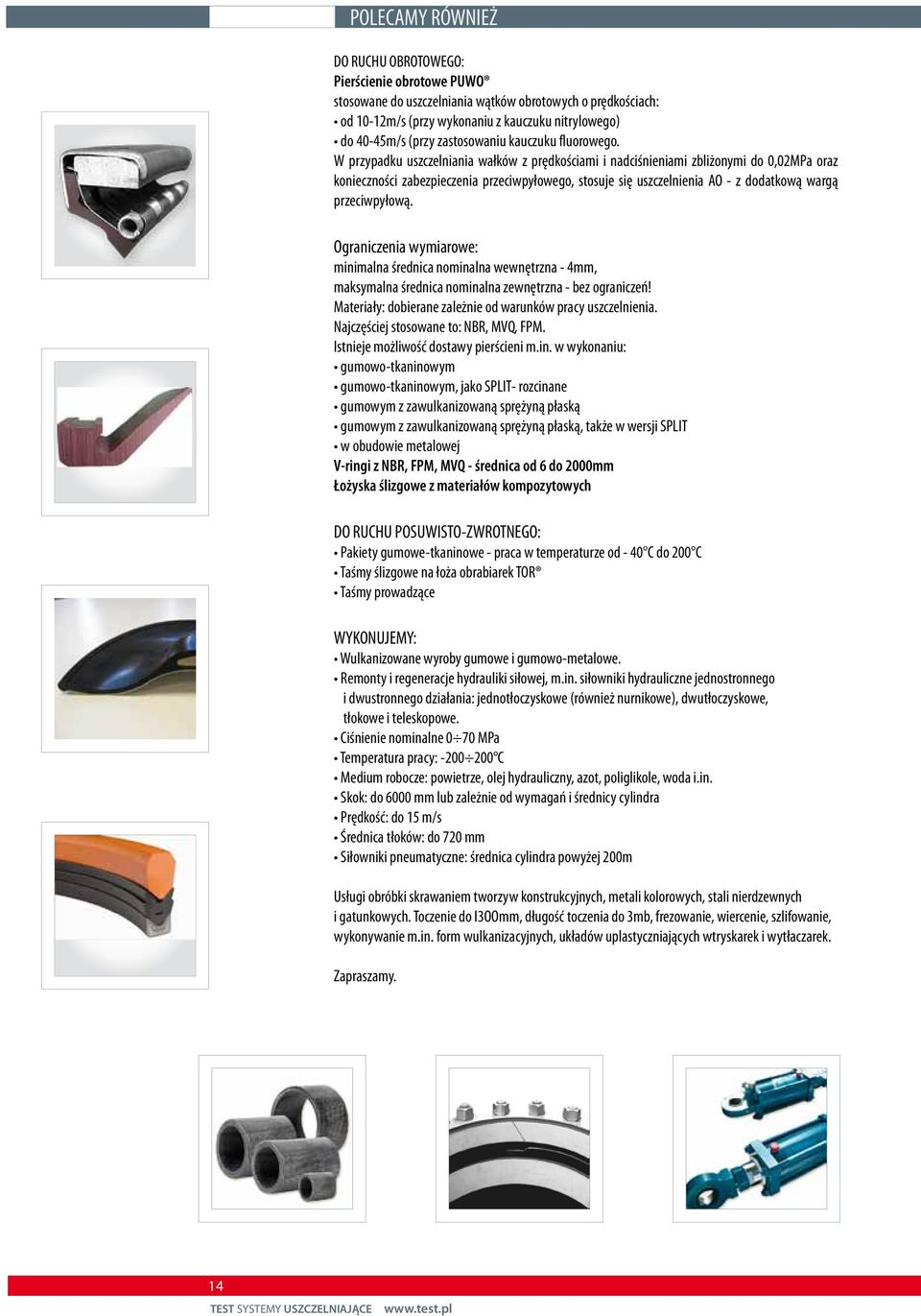

14 POECAMY RÓWNIEŻ DO RUCHU OBROTOWEGO: Pierścienie obrotowe WO stosowane do uszczelniania wątków obrotowych o prędkościach: od 02m/s (przy wykonaniu z kauczuku nitrylowego) do 05m/s (przy zastosowaniu kauczuku fluorowego. W przypadku uszczelniania wałków z prędkościami i nadciśnieniami zbliżonymi do 0,02MPa oraz konieczności zabezpieczenia przeciwpyłowego, stosuje się uszczelnienia AO z dodatkową wargą przeciwpyłową. Ograniczenia wymiarowe: minimalna średnica nominalna wewnętrzna mm, maksymalna średnica nominalna zewnętrzna bez ograniczeń! Materiały: dobierane zależnie od warunków pracy uszczelnienia. Najczęściej stosowane to:, MVQ,. Istnieje możliwość dostawy pierścieni m.in. w wykonaniu: gumowotkaninowym gumowotkaninowym, jako SPIT rozcinane gumowym z zawulkanizowaną sprężyną płaską gumowym z zawulkanizowaną sprężyną płaską, także w wersji SPIT w obudowie metalowej Vringi z,, MVQ średnica od 6 do 2000mm Łożyska ślizgowe z materiałów kompozytowych DO RUCHU POSUWISTOZWROTNEGO: Pakiety gumowetkaninowe praca w temperaturze od 0 C do 200 C Taśmy ślizgowe na łoża obrabiarek TOR Taśmy prowadzące WYKONUJEMY: Wulkanizowane wyroby gumowe i gumowometalowe. Remonty i regeneracje hydrauliki siłowej, m.in. siłowniki hydrauliczne jednostronnego i dwustronnego działania: jednotłoczyskowe (również nurnikowe), dwutłoczyskowe, tłokowe i teleskopowe. nominalne 0 70 MPa pracy: C Medium robocze: powietrze, olej hydrauliczny, azot, poliglikole, woda i.in. Skok: do 6000 mm lub zależnie od wymagań i średnicy cylindra : do 5 m/s Średnica tłoków: do 720 mm Siłowniki pneumatyczne: średnica cylindra powyżej 200m Usługi obróbki skrawaniem tworzyw konstrukcyjnych, metali kolorowych, stali nierdzewnych i gatunkowych. Toczenie do I3OOmm, długość toczenia do 3mb, frezowanie, wiercenie, szlifowanie, wykonywanie m.in. form wulkanizacyjnych, układów uplastyczniających wtryskarek i wytłaczarek. Zapraszamy. TEST SYSTEMY USZCZENIAJĄCE

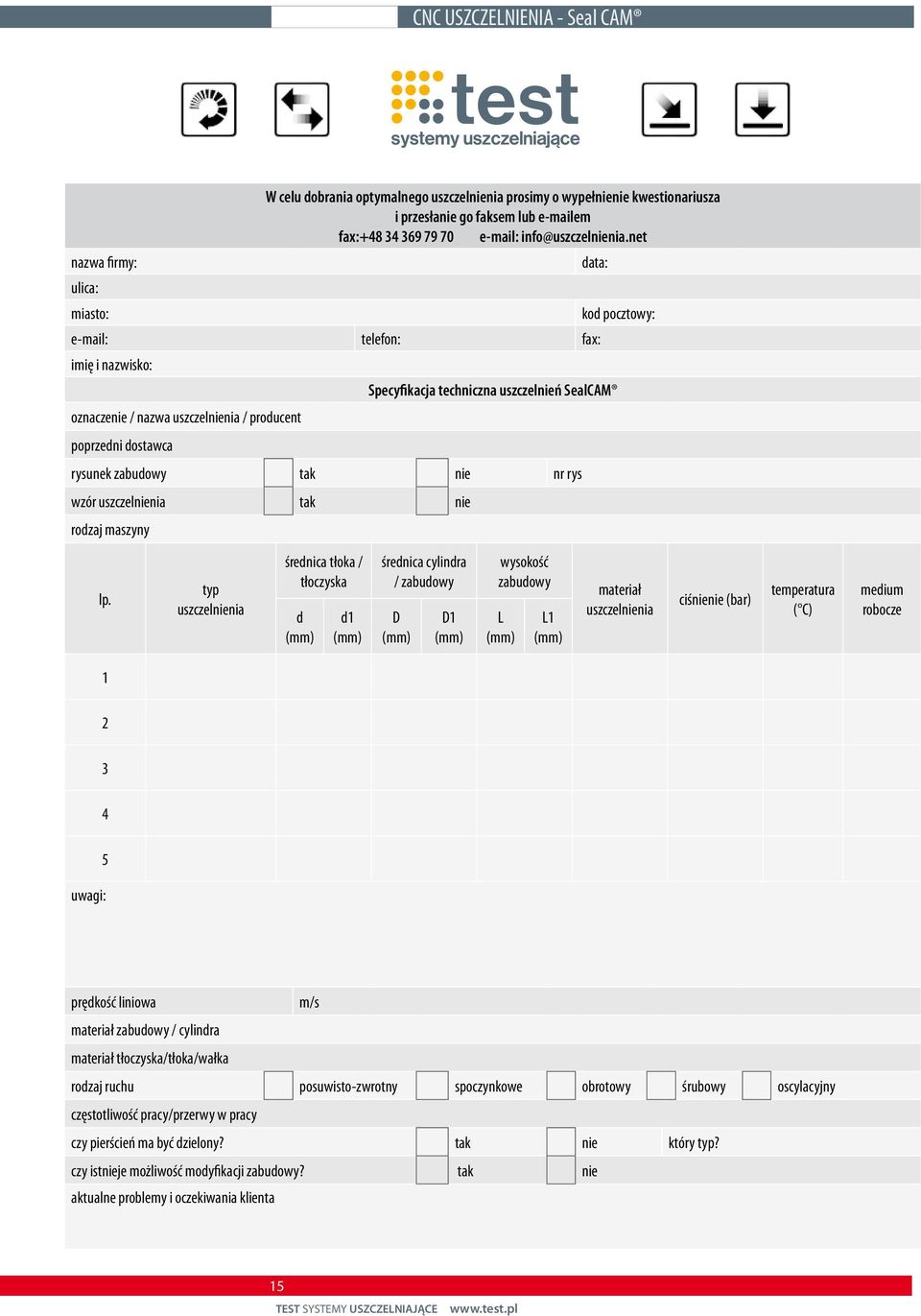

15 CNC USZCZENIENIA Seal CAM nazwa firmy: W celu dobrania optymalnego uszczelnienia prosimy o wypełnienie kwestionariusza i przesłanie go faksem lub em fax: info@uszczelnienia.net ulica: miasto: kod pocztowy: telefon: fax: imię i nazwisko: Specyfikacja techniczna uszczelnień SealCAM oznaczenie / nazwa uszczelnienia / producent poprzedni dostawca rysunek zabudowy tak nie nr rys wzór uszczelnienia tak nie rodzaj maszyny lp. typ uszczelnienia średnica tłoka / tłoczyska d (mm) d (mm) średnica cylindra / zabudowy D (mm) D (mm) wysokość zabudowy (mm) (mm) data: materiał uszczelnienia ciśnienie temperatura ( C) medium robocze uwagi: prędkość liniowa m/s materiał zabudowy / cylindra materiał tłoczyska/tłoka/wałka rodzaj ruchu posuwistozwrotny spoczynkowe obrotowy śrubowy oscylacyjny częstotliwość pracy/przerwy w pracy czy pierścień ma być dzielony? tak nie który typ? czy istnieje możliwość modyfikacji zabudowy? tak nie aktualne problemy i oczekiwania klienta 5 TEST SYSTEMY USZCZENIAJĄCE
