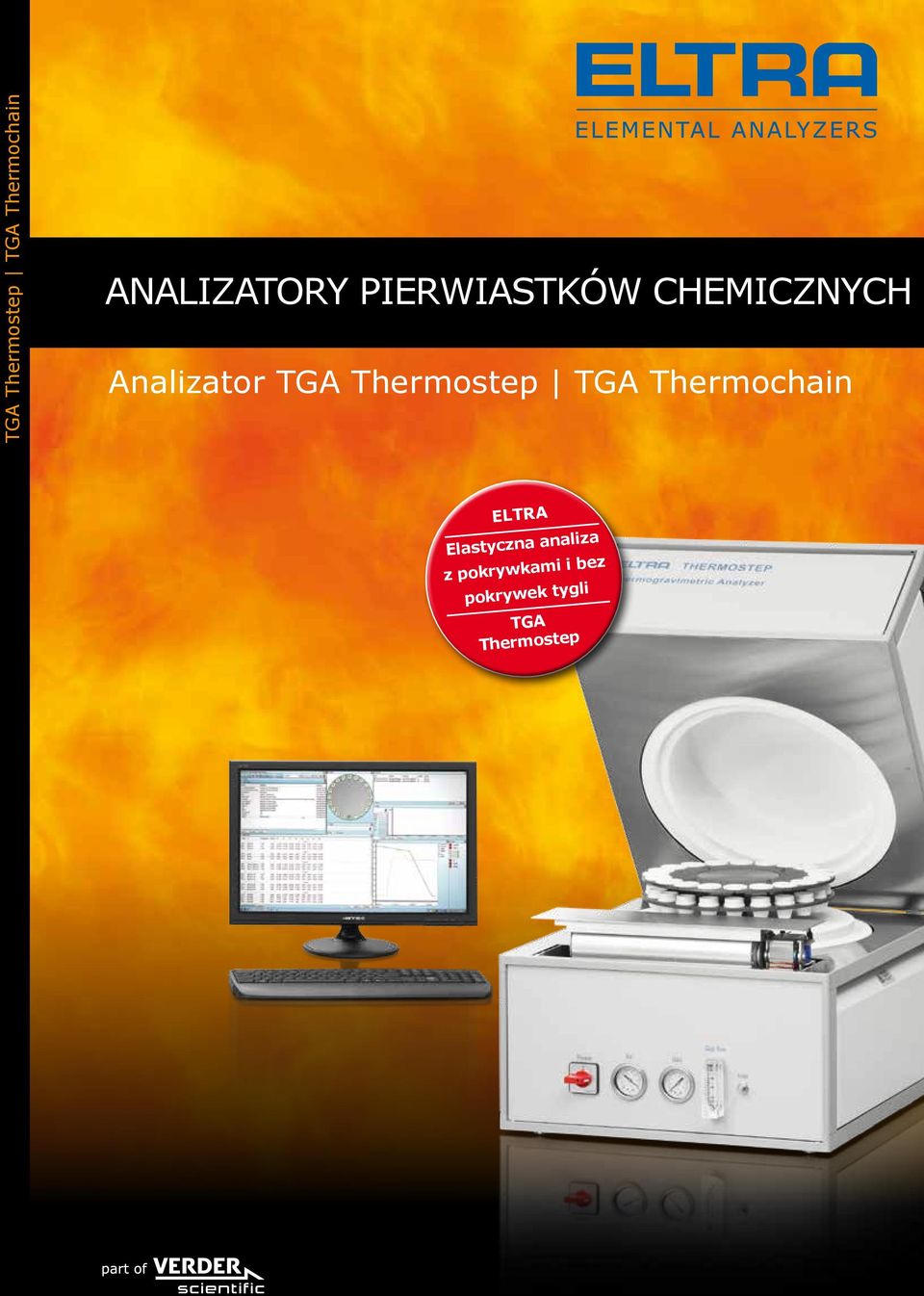

1 TGA Thermochain ANALIZATORY PIERWIASTKÓW CHEMICZNYCH Analizator TGA Thermochain ELTRA Elastyczna analiza z pokrywkami i bez pokrywek tygli TGA Thermostep

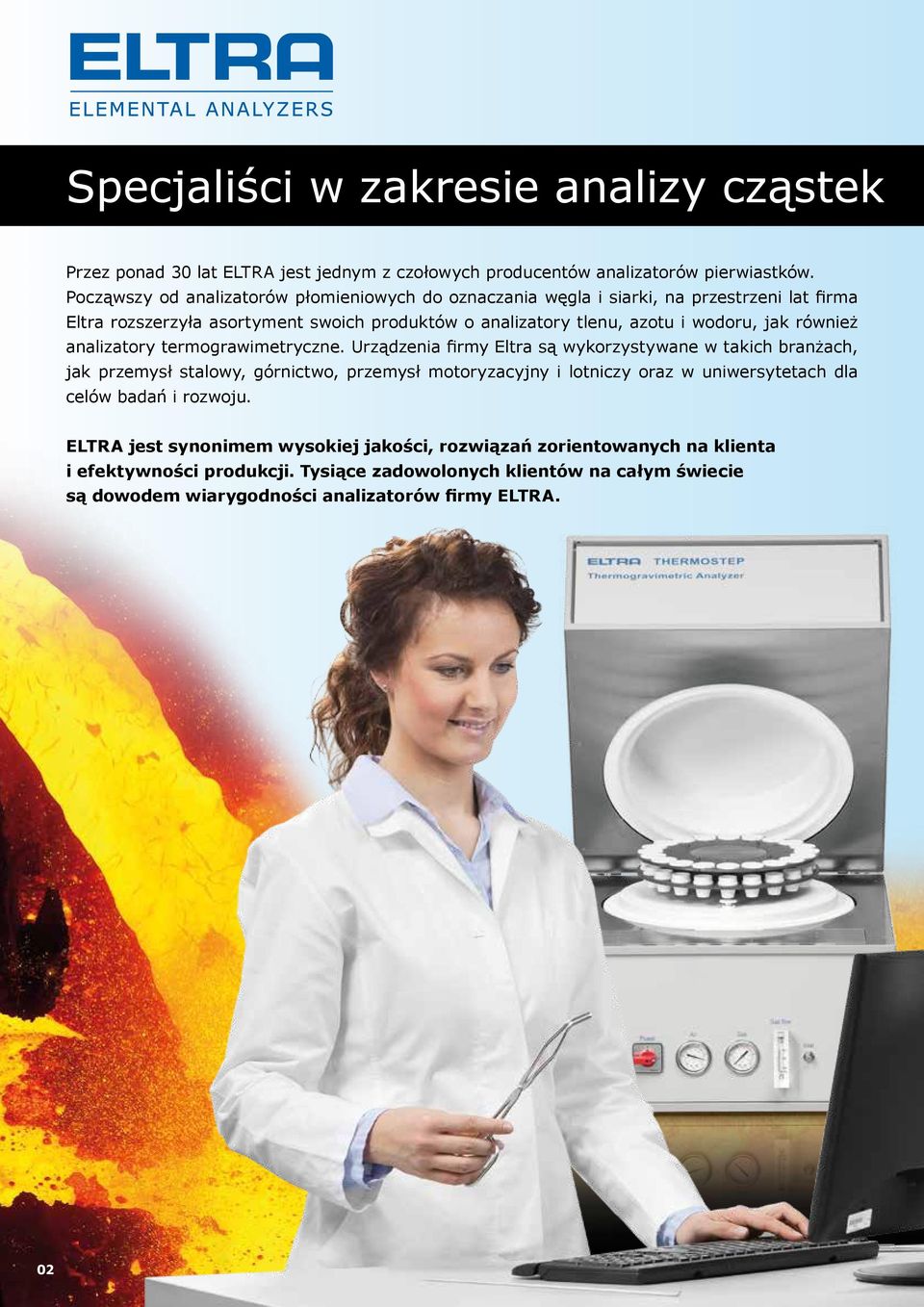

2 Specjaliści w zakresie analizy cząstek Przez ponad 30 lat ELTRA jest jednym z czołowych producentów analizatorów pierwiastków. Począwszy od analizatorów płomieniowych do oznaczania węgla i siarki, na przestrzeni lat firma Eltra rozszerzyła asortyment swoich produktów o analizatory tlenu, azotu i wodoru, jak również analizatory termograwimetryczne. Urządzenia firmy Eltra są wykorzystywane w takich branżach, jak przemysł stalowy, górnictwo, przemysł motoryzacyjny i lotniczy oraz w uniwersytetach dla celów badań i rozwoju. ELTRA jest synonimem wysokiej jakości, rozwiązań zorientowanych na klienta i efektywności produkcji. Tysiące zadowolonych klientów na całym świecie są dowodem wiarygodności analizatorów firmy ELTRA. 02

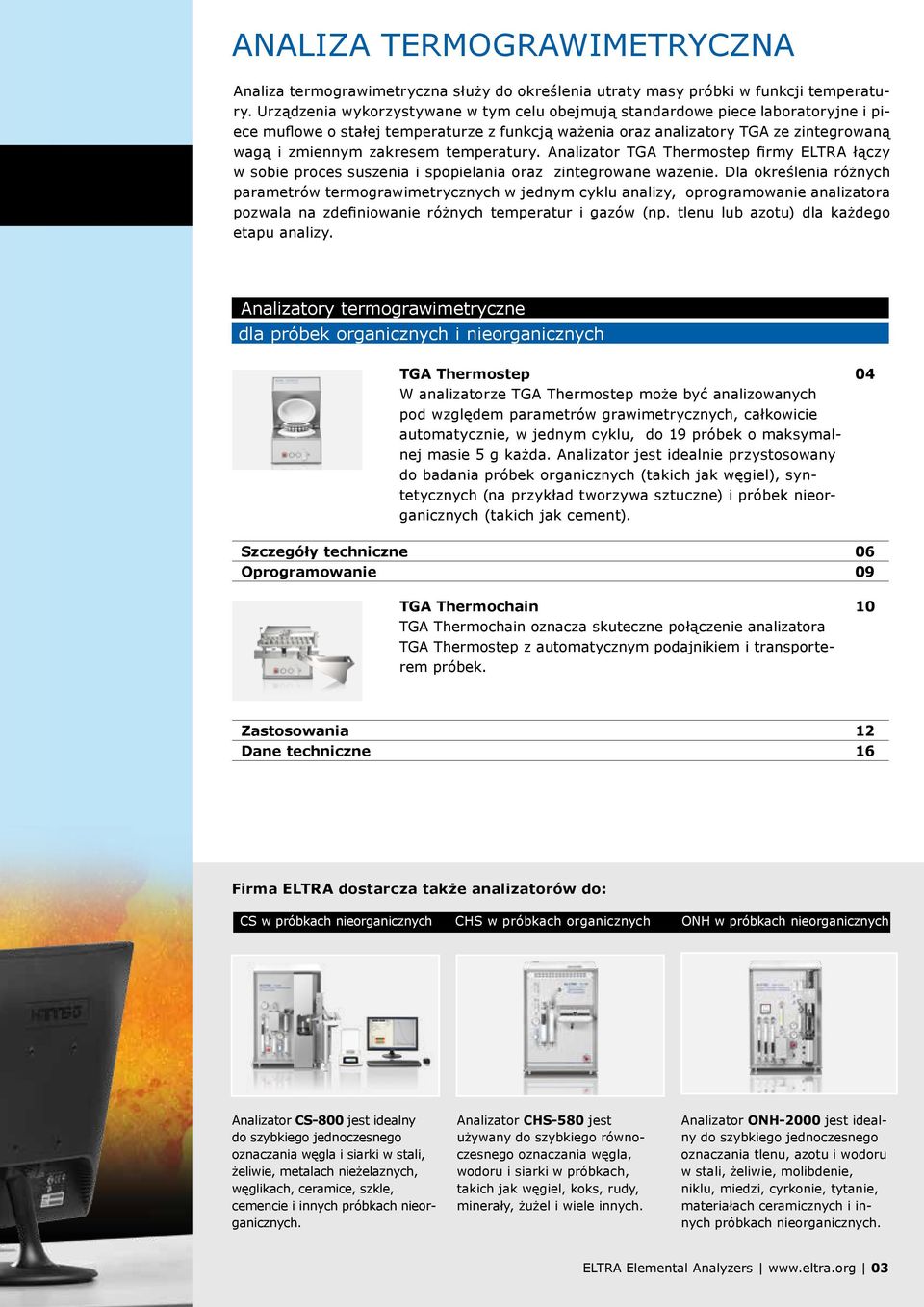

3 ANALIZA TERMOGRAWIMETRYCZNA Analiza termograwimetryczna służy do określenia utraty masy próbki w funkcji temperatury. Urządzenia wykorzystywane w tym celu obejmują standardowe piece laboratoryjne i piece muflowe o stałej temperaturze z funkcją ważenia oraz analizatory TGA ze zintegrowaną wagą i zmiennym zakresem temperatury. Analizator firmy ELTRA łączy w sobie proces suszenia i spopielania oraz zintegrowane ważenie. Dla określenia różnych parametrów termograwimetrycznych w jednym cyklu analizy, oprogramowanie analizatora pozwala na zdefiniowanie różnych temperatur i gazów (np. tlenu lub azotu) dla każdego etapu analizy. Analizatory termograwimetryczne dla próbek organicznych i nieorganicznych 04 W analizatorze może być analizowanych pod względem parametrów grawimetrycznych, całkowicie automatycznie, w jednym cyklu, do 19 próbek o maksymalnej masie 5 g każda. Analizator jest idealnie przystosowany do badania próbek organicznych (takich jak węgiel), syntetycznych (na przykład tworzywa sztuczne) i próbek nieorganicznych (takich jak cement). Szczegóły techniczne 06 Oprogramowanie 09 TGA Thermochain 10 TGA Thermochain oznacza skuteczne połączenie analizatora z automatycznym podajnikiem i transporterem próbek. Zastosowania 12 Dane techniczne 16 Firma ELTRA dostarcza także analizatorów do: CS w próbkach nieorganicznych CHS w próbkach organicznych ONH w próbkach nieorganicznych Analizator CS-800 jest idealny do szybkiego jednoczesnego oznaczania węgla i siarki w stali, żeliwie, metalach nieżelaznych, węglikach, ceramice, szkle, cemencie i innych próbkach nieorganicznych. Analizator CHS-580 jest używany do szybkiego równoczesnego oznaczania węgla, wodoru i siarki w próbkach, takich jak węgiel, koks, rudy, minerały, żużel i wiele innych. Analizator ONH-2000 jest idealny do szybkiego jednoczesnego oznaczania tlenu, azotu i wodoru w stali, żeliwie, molibdenie, niklu, miedzi, cyrkonie, tytanie, materiałach ceramicznych i innych próbkach nieorganicznych. ELTRA Elemental Analyzers 03

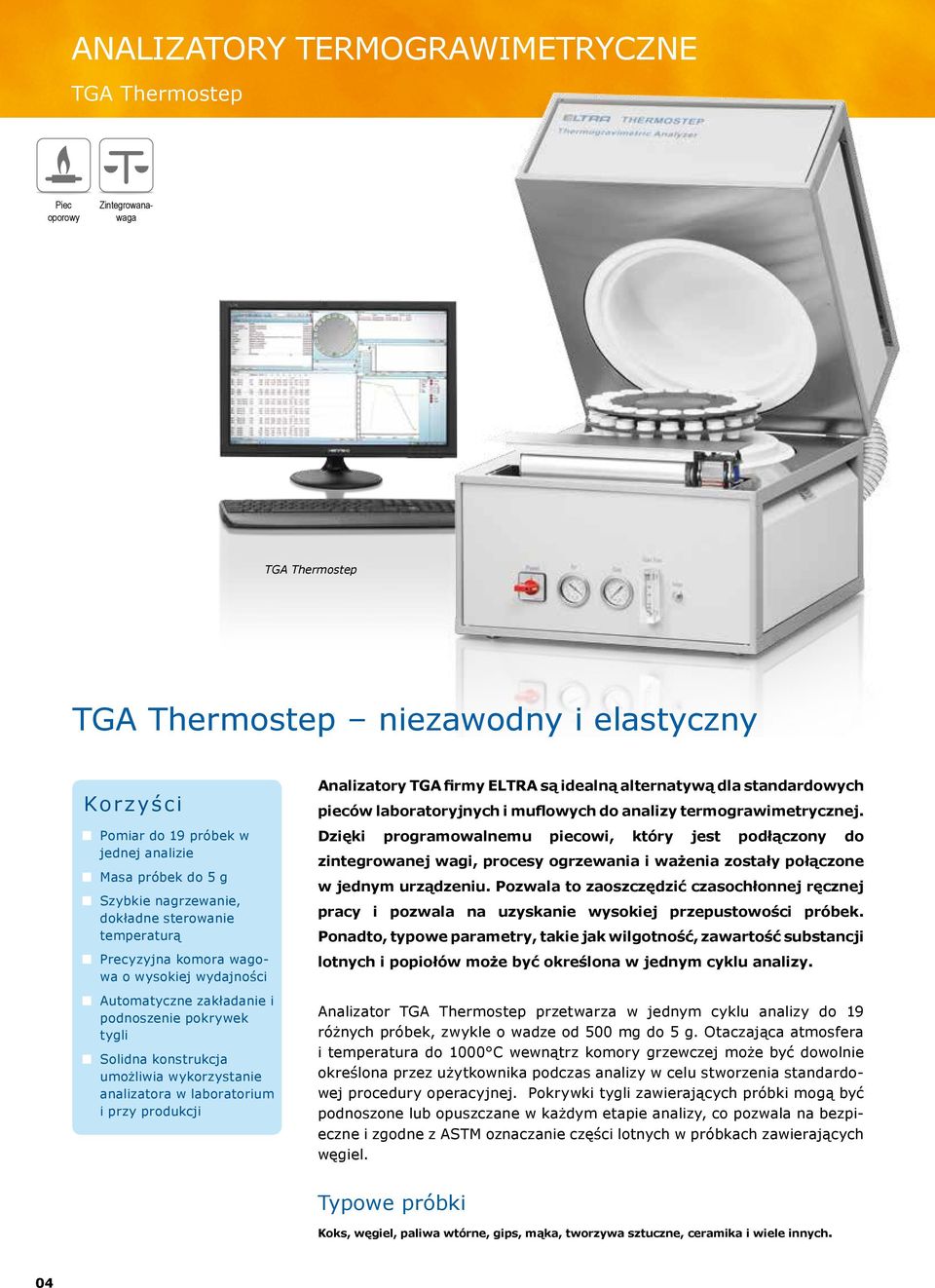

4 ANALIZATORY TERMOGRAWIMETRYCZNE Piec oporowy Zintegrowanawaga niezawodny i elastyczny Korzyści n Pomiar do 19 próbek w jednej analizie n Masa próbek do 5 g n Szybkie nagrzewanie, dokładne sterowanie temperaturą n Precyzyjna komora wagowa o wysokiej wydajności n Automatyczne zakładanie i podnoszenie pokrywek tygli n Solidna konstrukcja umożliwia wykorzystanie analizatora w laboratorium i przy produkcji Analizatory TGA firmy ELTRA są idealną alternatywą dla standardowych pieców laboratoryjnych i muflowych do analizy termograwimetrycznej. Dzięki programowalnemu piecowi, który jest podłączony do zintegrowanej wagi, procesy ogrzewania i ważenia zostały połączone w jednym urządzeniu. Pozwala to zaoszczędzić czasochłonnej ręcznej pracy i pozwala na uzyskanie wysokiej przepustowości próbek. Ponadto, typowe parametry, takie jak wilgotność, zawartość substancji lotnych i popiołów może być określona w jednym cyklu analizy. Analizator przetwarza w jednym cyklu analizy do 19 różnych próbek, zwykle o wadze od 500 mg do 5 g. Otaczająca atmosfera i temperatura do 1000 C wewnątrz komory grzewczej może być dowolnie określona przez użytkownika podczas analizy w celu stworzenia standardowej procedury operacyjnej. Pokrywki tygli zawierających próbki mogą być podnoszone lub opuszczane w każdym etapie analizy, co pozwala na bezpieczne i zgodne z ASTM oznaczanie części lotnych w próbkach zawierających węgiel. Typowe próbki Koks, węgiel, paliwa wtórne, gips, mąka, tworzywa sztuczne, ceramika i wiele innych. 04

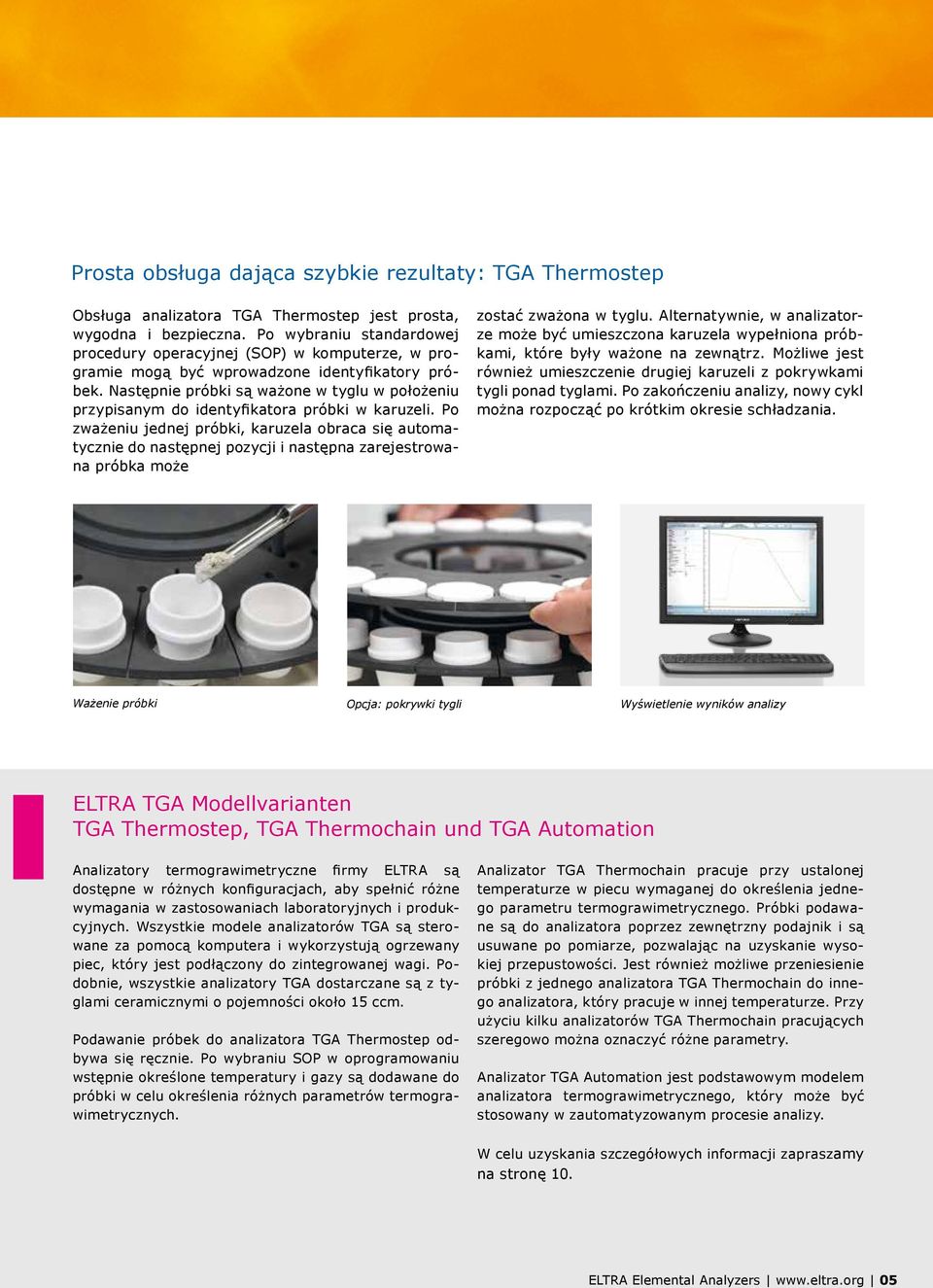

5 Prosta obsługa dająca szybkie rezultaty: Obsługa analizatora jest prosta, wygodna i bezpieczna. Po wybraniu standardowej procedury operacyjnej (SOP) w komputerze, w programie mogą być wprowadzone identyfikatory próbek. Następnie próbki są ważone w tyglu w położeniu przypisanym do identyfikatora próbki w karuzeli. Po zważeniu jednej próbki, karuzela obraca się automatycznie do następnej pozycji i następna zarejestrowana próbka może zostać zważona w tyglu. Alternatywnie, w analizatorze może być umieszczona karuzela wypełniona próbkami, które były ważone na zewnątrz. Możliwe jest również umieszczenie drugiej karuzeli z pokrywkami tygli ponad tyglami. Po zakończeniu analizy, nowy cykl można rozpocząć po krótkim okresie schładzania. Ważenie próbki Opcja: pokrywki tygli Wyświetlenie wyników analizy ELTRA TGA Modellvarianten, TGA Thermochain und TGA Automation Analizatory termograwimetryczne firmy ELTRA są dostępne w różnych konfiguracjach, aby spełnić różne wymagania w zastosowaniach laboratoryjnych i produkcyjnych. Wszystkie modele analizatorów TGA są sterowane za pomocą komputera i wykorzystują ogrzewany piec, który jest podłączony do zintegrowanej wagi. Podobnie, wszystkie analizatory TGA dostarczane są z tyglami ceramicznymi o pojemności około 15 ccm. Podawanie próbek do analizatora odbywa się ręcznie. Po wybraniu SOP w oprogramowaniu wstępnie określone temperatury i gazy są dodawane do próbki w celu określenia różnych parametrów termograwimetrycznych. Analizator TGA Thermochain pracuje przy ustalonej temperaturze w piecu wymaganej do określenia jednego parametru termograwimetrycznego. Próbki podawane są do analizatora poprzez zewnętrzny podajnik i są usuwane po pomiarze, pozwalając na uzyskanie wysokiej przepustowości. Jest również możliwe przeniesienie próbki z jednego analizatora TGA Thermochain do innego analizatora, który pracuje w innej temperaturze. Przy użyciu kilku analizatorów TGA Thermochain pracujących szeregowo można oznaczyć różne parametry. Analizator TGA Automation jest podstawowym modelem analizatora termograwimetrycznego, który może być stosowany w zautomatyzowanym procesie analizy. W celu uzyskania szczegółowych informacji zapraszamy na stronę 10. ELTRA Elemental Analyzers 05

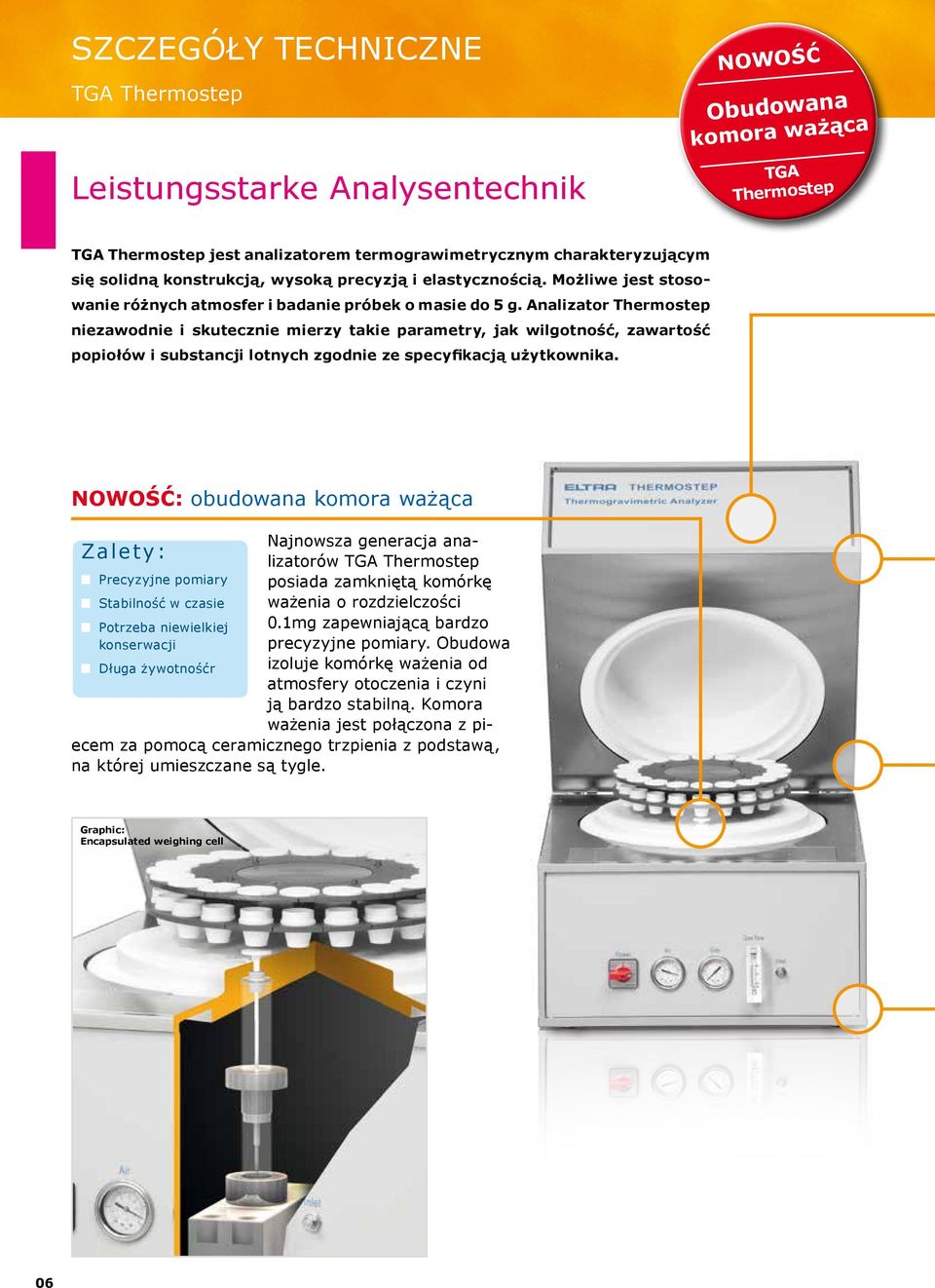

6 SZCZEGÓŁY TECHNICZNE Leistungsstarke Analysentechnik NOWOŚĆ Obudowana komora ważąca TGA Thermostep jest analizatorem termograwimetrycznym charakteryzującym się solidną konstrukcją, wysoką precyzją i elastycznością. Możliwe jest stosowanie różnych atmosfer i badanie próbek o masie do 5 g. Analizator Thermostep niezawodnie i skutecznie mierzy takie parametry, jak wilgotność, zawartość popiołów i substancji lotnych zgodnie ze specyfikacją użytkownika. NOWOŚĆ: obudowana komora ważąca Zalety: n Precyzyjne pomiary n Stabilność w czasie n Potrzeba niewielkiej konserwacji n Długa żywotnośćr Najnowsza generacja analizatorów posiada zamkniętą komórkę ważenia o rozdzielczości 0.1mg zapewniającą bardzo precyzyjne pomiary. Obudowa izoluje komórkę ważenia od atmosfery otoczenia i czyni ją bardzo stabilną. Komora ważenia jest połączona z piecem za pomocą ceramicznego trzpienia z podstawą, na której umieszczane są tygle. Graphic: Encapsulated weighing cell 06

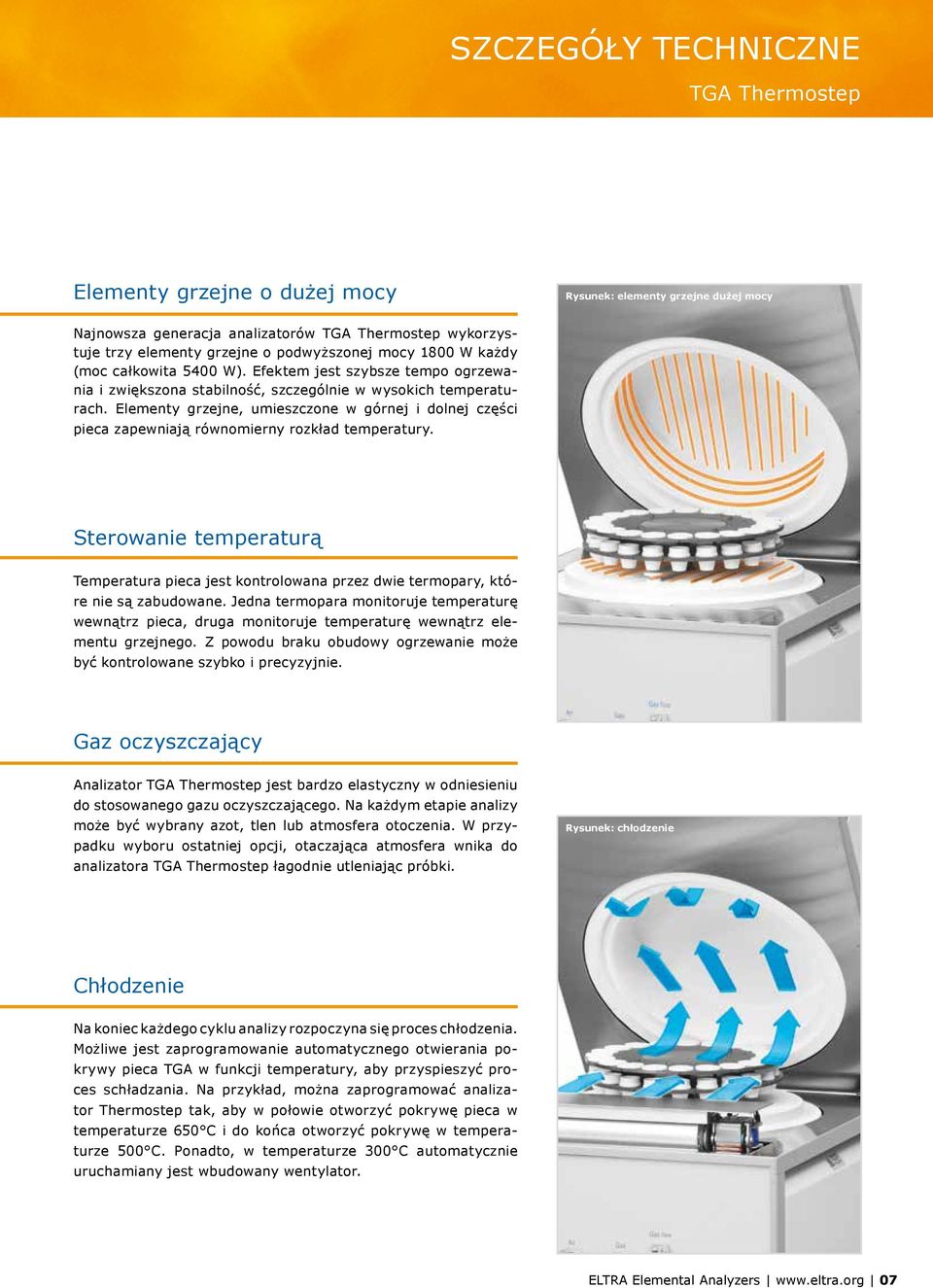

7 SZCZEGÓŁY TECHNICZNE Elementy grzejne o dużej mocy Rysunek: elementy grzejne dużej mocy Najnowsza generacja analizatorów wykorzystuje trzy elementy grzejne o podwyższonej mocy 1800 W każdy (moc całkowita 5400 W). Efektem jest szybsze tempo ogrzewania i zwiększona stabilność, szczególnie w wysokich temperaturach. Elementy grzejne, umieszczone w górnej i dolnej części pieca zapewniają równomierny rozkład temperatury. Sterowanie temperaturą Temperatura pieca jest kontrolowana przez dwie termopary, które nie są zabudowane. Jedna termopara monitoruje temperaturę wewnątrz pieca, druga monitoruje temperaturę wewnątrz elementu grzejnego. Z powodu braku obudowy ogrzewanie może być kontrolowane szybko i precyzyjnie. Gaz oczyszczający Analizator jest bardzo elastyczny w odniesieniu do stosowanego gazu oczyszczającego. Na każdym etapie analizy może być wybrany azot, tlen lub atmosfera otoczenia. W przypadku wyboru ostatniej opcji, otaczająca atmosfera wnika do analizatora łagodnie utleniając próbki. Rysunek: chłodzenie Chłodzenie Na koniec każdego c yklu analiz y r ozpoc z yna się proces chłodzenia. Możliwe jest zaprogramowanie automatycznego otwierania pokrywy pieca TGA w funkcji temperatury, aby przyspieszyć proces schładzania. Na przykład, można zaprogramować analizator Thermostep tak, aby w połowie otworzyć pokrywę pieca w temperaturze 650 C i do końca otworzyć pokrywę w temperaturze 500 C. Ponadto, w temperaturze 300 C automatycznie uruchamiany jest wbudowany wentylator. ELTRA Elemental Analyzers 07

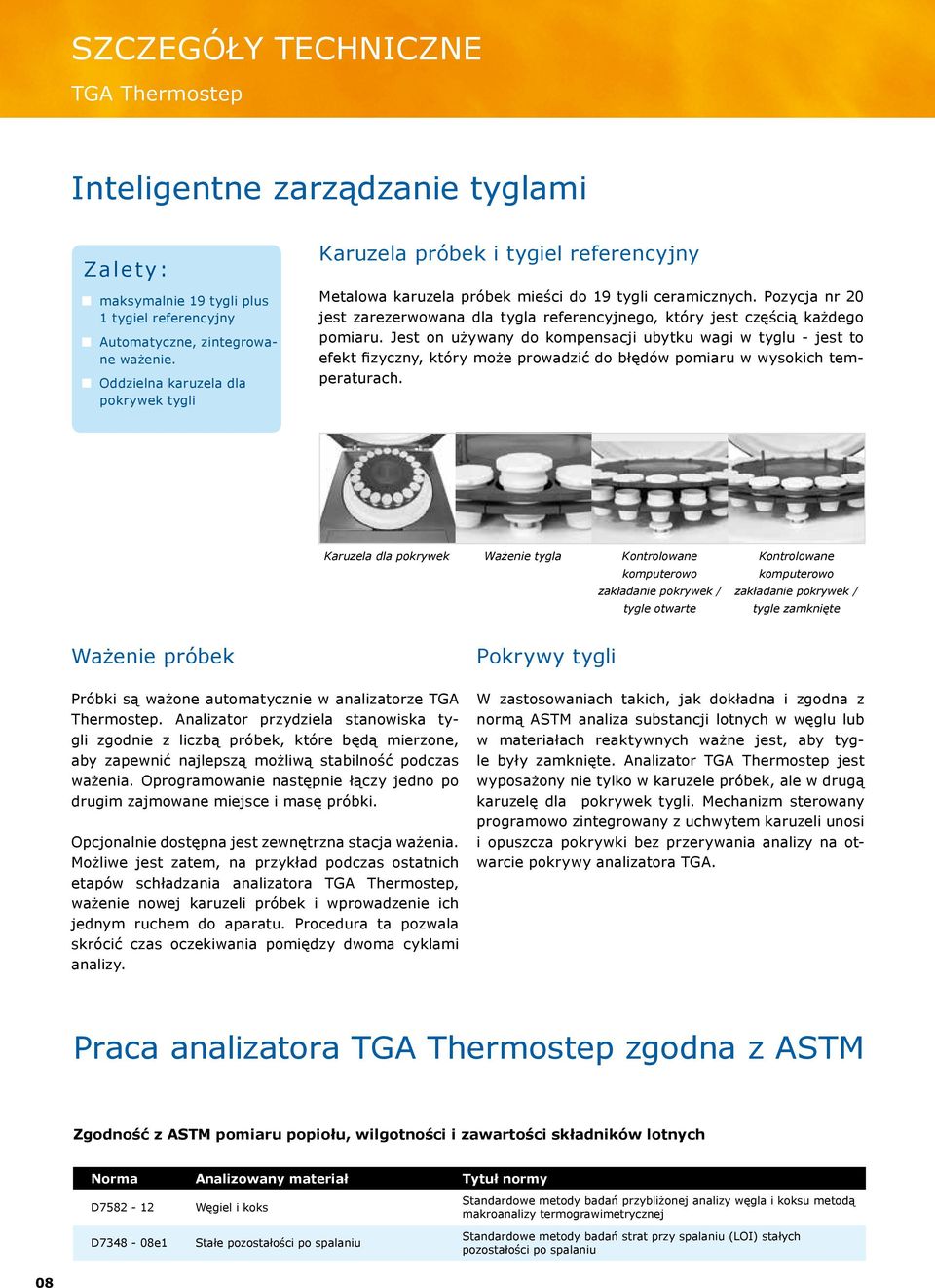

8 SZCZEGÓŁY TECHNICZNE Inteligentne zarządzanie tyglami Zalety: n maksymalnie 19 tygli plus 1 tygiel referencyjny n Automatyczne, zintegrowane ważenie. n Oddzielna karuzela dla pokrywek tygli Karuzela próbek i tygiel referencyjny Metalowa karuzela próbek mieści do 19 tygli ceramicznych. Pozycja nr 20 jest zarezerwowana dla tygla referencyjnego, który jest częścią każdego pomiaru. Jest on używany do kompensacji ubytku wagi w tyglu - jest to efekt fizyczny, który może prowadzić do błędów pomiaru w wysokich temperaturach. Karuzela dla pokrywek Ważenie tygla Kontrolowane k o m p u t e r o w o z a k ł a d a n i e p o k r y w e k / tygle otwarte Kontrolowane k o m p u t e r o w o z a k ł a d a n i e p o k r y w e k / tygle zamknięte Ważenie próbek Próbki są ważone automatycznie w analizatorze TGA Thermostep. Analizator przydziela stanowiska tygli zgodnie z liczbą próbek, które będą mierzone, aby zapewnić najlepszą możliwą stabilność podczas ważenia. Oprogramowanie następnie łączy jedno po drugim zajmowane miejsce i masę próbki. Opcjonalnie dostępna jest zewnętrzna stacja ważenia. Możliwe jest zatem, na przykład podczas ostatnich etapów schładzania analizatora, ważenie nowej karuzeli próbek i wprowadzenie ich jednym ruchem do aparatu. Procedura ta pozwala skrócić czas oczekiwania pomiędzy dwoma cyklami analizy. Pokrywy tygli W zastosowaniach takich, jak dokładna i zgodna z normą ASTM analiza substancji lotnych w węglu lub w materiałach reaktywnych ważne jest, aby tygle były zamknięte. Analizator jest wyposażony nie tylko w karuzele próbek, ale w drugą karuzelę dla pokrywek tygli. Mechanizm sterowany programowo zintegrowany z uchwytem karuzeli unosi i opuszcza pokrywki bez przerywania analizy na otwarcie pokrywy analizatora TGA. Praca analizatora zgodna z ASTM Zgodność z ASTM pomiaru popiołu, wilgotności i zawartości składników lotnych Norma Analizowany materiał Tytuł normy D D e1 Węgiel i koks Stałe pozostałości po spalaniu Standardowe metody badań przybliżonej analizy węgla i koksu metodą makroanalizy termograwimetrycznej Standardowe metody badań strat przy spalaniu (LOI) stałych pozostałości po spalaniu 08

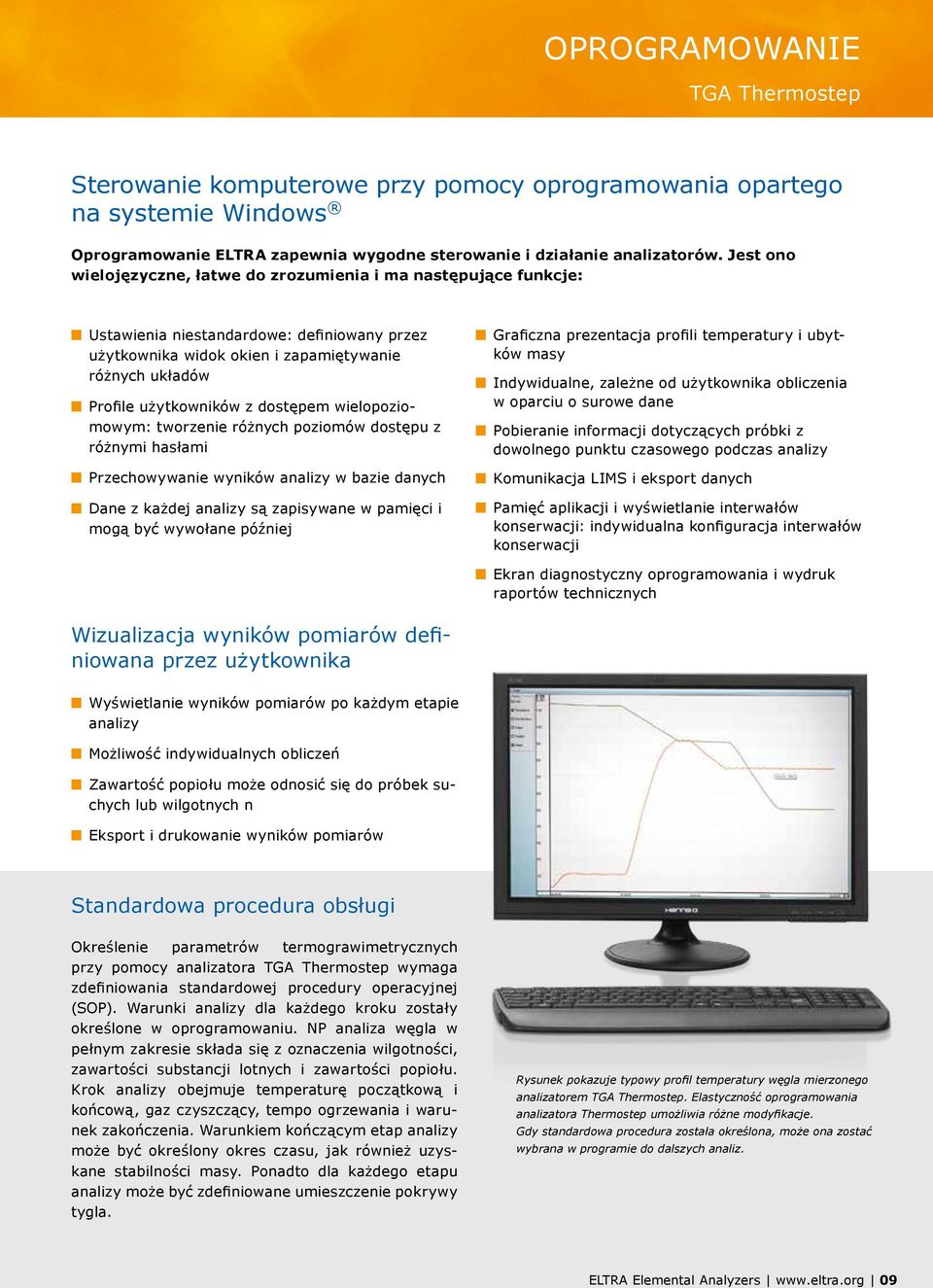

9 OPROGRAMOWANIE Sterowanie komputerowe przy pomocy oprogramowania opartego na systemie Windows Oprogramowanie ELTRA zapewnia wygodne sterowanie i działanie analizatorów. Jest ono wielojęzyczne, łatwe do zrozumienia i ma następujące funkcje: n Ustawienia niestandardowe: definiowany przez użytkownika widok okien i zapamiętywanie różnych układów n Profile użytkowników z dostępem wielopoziomowym: tworzenie różnych poziomów dostępu z różnymi hasłami n Przechowywanie wyników analizy w bazie danych n Dane z każdej analizy są zapisywane w pamięci i mogą być wywołane później n Graficzna prezentacja profili temperatury i ubytków masy n Indywidualne, zależne od użytkownika obliczenia w oparciu o surowe dane n Pobieranie informacji dotyczących próbki z dowolnego punktu czasowego podczas analizy n Komunikacja LIMS i eksport danych n Pamięć aplikacji i wyświetlanie interwałów konserwacji: indywidualna konfiguracja interwałów konserwacji n Ekran diagnostyczny oprogramowania i wydruk raportów technicznych Wizualizacja wyników pomiarów definiowana przez użytkownika n Wyświetlanie wyników pomiarów po każdym etapie analizy n Możliwość indywidualnych obliczeń n Zawartość popiołu może odnosić się do próbek suchych lub wilgotnych n n Eksport i drukowanie wyników pomiarów Standardowa procedura obsługi Określenie parametrów termograwimetrycznych przy pomocy analizatora wymaga zdefiniowania standardowej procedury operacyjnej (SOP). Warunki analizy dla każdego kroku zostały określone w oprogramowaniu. NP analiza węgla w pełnym zakresie składa się z oznaczenia wilgotności, zawartości substancji lotnych i zawartości popiołu. Krok analizy obejmuje temperaturę początkową i końcową, gaz czyszczący, tempo ogrzewania i warunek zakończenia. Warunkiem kończącym etap analizy może być określony okres czasu, jak również uzyskane stabilności masy. Ponadto dla każdego etapu analizy może być zdefiniowane umieszczenie pokrywy tygla. Rysunek pokazuje typowy profil temperatury węgla mierzonego analizatorem. Elastyczność oprogramowania analizatora Thermostep umożliwia różne modyfikacje. Gdy standardowa procedura została określona, może ona zostać wybrana w programie do dalszych analiz. ELTRA Elemental Analyzers 09

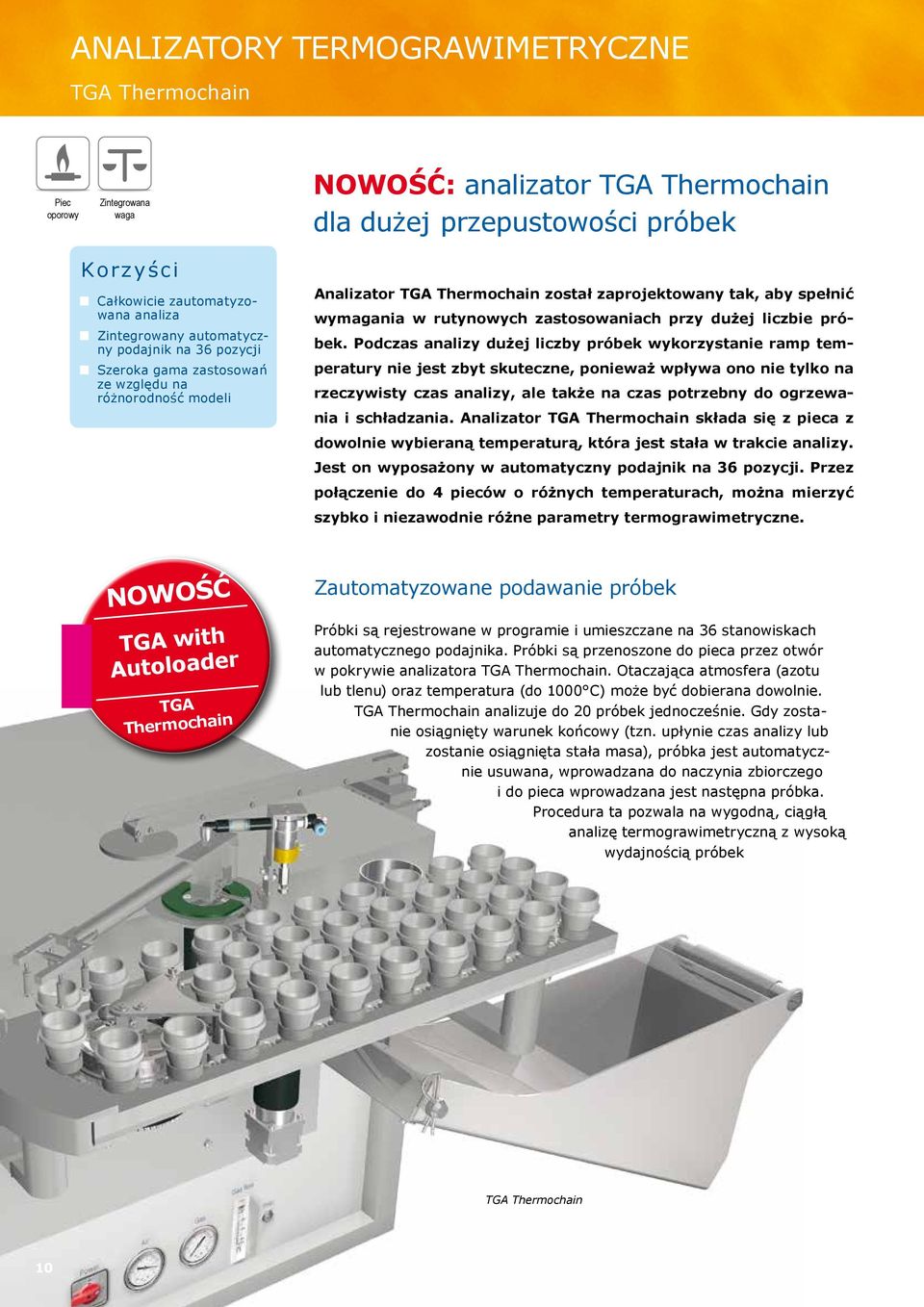

10 ANALIZATORY TERMOGRAWIMETRYCZNE TGA Thermochain Piec oporowy Zintegrowana waga NOWOŚĆ: analizator TGA Thermochain dla dużej przepustowości próbek Korzyści n Całkowicie zautomatyzowana analiza n Zintegrowany automatyczny podajnik na 36 pozycji n Szeroka gama zastosowań ze względu na różnorodność modeli Analizator TGA Thermochain został zaprojektowany tak, aby spełnić wymagania w rutynowych zastosowaniach przy dużej liczbie próbek. Podczas analizy dużej liczby próbek wykorzystanie ramp temperatury nie jest zbyt skuteczne, ponieważ wpływa ono nie tylko na rzeczywisty czas analizy, ale także na czas potrzebny do ogrzewania i schładzania. Analizator TGA Thermochain składa się z pieca z dowolnie wybieraną temperaturą, która jest stała w trakcie analizy. Jest on wyposażony w automatyczny podajnik na 36 pozycji. Przez połączenie do 4 pieców o różnych temperaturach, można mierzyć szybko i niezawodnie różne parametry termograwimetryczne. NOWOŚĆ TGA with Autoloader TGA Thermochain Zautomatyzowane podawanie próbek Próbki są rejestrowane w programie i umieszczane na 36 stanowiskach automatycznego podajnika. Próbki są przenoszone do pieca przez otwór w pokrywie analizatora TGA Thermochain. Otaczająca atmosfera (azotu lub tlenu) oraz temperatura (do 1000 C) może być dobierana dowolnie. TGA Thermochain analizuje do 20 próbek jednocześnie. Gdy zostanie osiągnięty warunek końcowy (tzn. upłynie czas analizy lub zostanie osiągnięta stała masa), próbka jest automatycznie usuwana, wprowadzana do naczynia zbiorczego i do pieca wprowadzana jest następna próbka. Procedura ta pozwala na wygodną, ciągłą analizę termograwimetryczną z wysoką wydajnością próbek TGA Thermochain 10

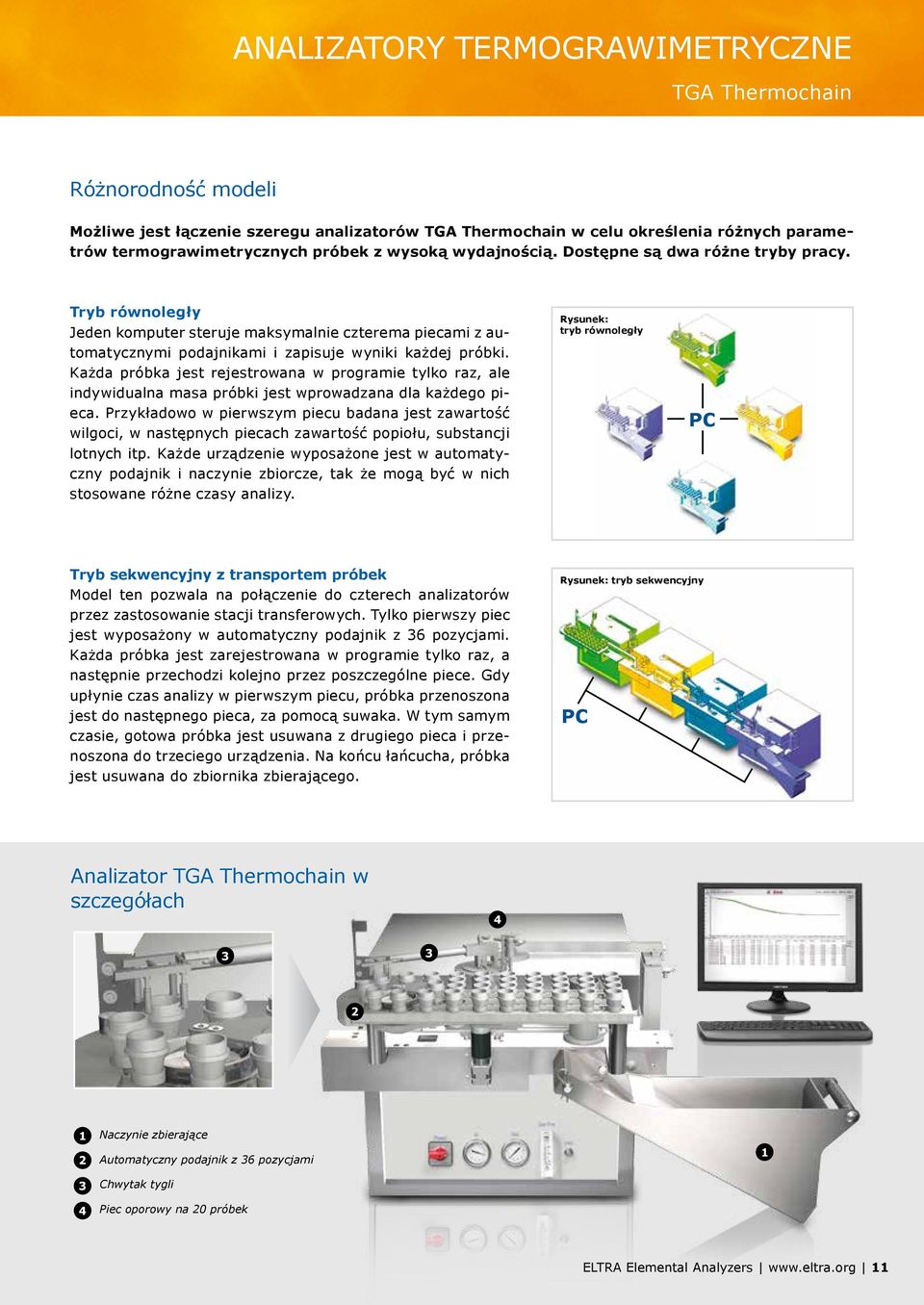

11 ANALIZATORY TERMOGRAWIMETRYCZNE TGA Thermochain Różnorodność modeli Możliwe jest łączenie szeregu analizatorów TGA Thermochain w celu określenia różnych parametrów termograwimetrycznych próbek z wysoką wydajnością. Dostępne są dwa różne tryby pracy. Tryb równoległy Jeden komputer steruje maksymalnie czterema piecami z automatycznymi podajnikami i zapisuje wyniki każdej próbki. Każda próbka jest rejestrowana w programie tylko raz, ale indywidualna masa próbki jest wprowadzana dla każdego pieca. Przykładowo w pierwszym piecu badana jest zawartość wilgoci, w następnych piecach zawartość popiołu, substancji lotnych itp. Każde urządzenie wyposażone jest w automatyczny podajnik i naczynie zbiorcze, tak że mogą być w nich stosowane różne czasy analizy. Rysunek: tryb równoległy PC Tryb sekwencyjny z transportem próbek Model ten pozwala na połączenie do czterech analizatorów przez zastosowanie stacji transferowych. Tylko pierwszy piec jest wyposażony w automatyczny podajnik z 36 pozycjami. Każda próbka jest zarejestrowana w programie tylko raz, a następnie przechodzi kolejno przez poszczególne piece. Gdy upłynie czas analizy w pierwszym piecu, próbka przenoszona jest do następnego pieca, za pomocą suwaka. W tym samym czasie, gotowa próbka jest usuwana z drugiego pieca i przenoszona do trzeciego urządzenia. Na końcu łańcucha, próbka jest usuwana do zbiornika zbierającego. Rysunek: tryb sekwencyjny PC Analizator TGA Thermochain w szczegółach Naczynie zbierające Automatyczny podajnik z 36 pozycjami Chwytak tygli Piec oporowy na 20 próbek 1 ELTRA Elemental Analyzers 11

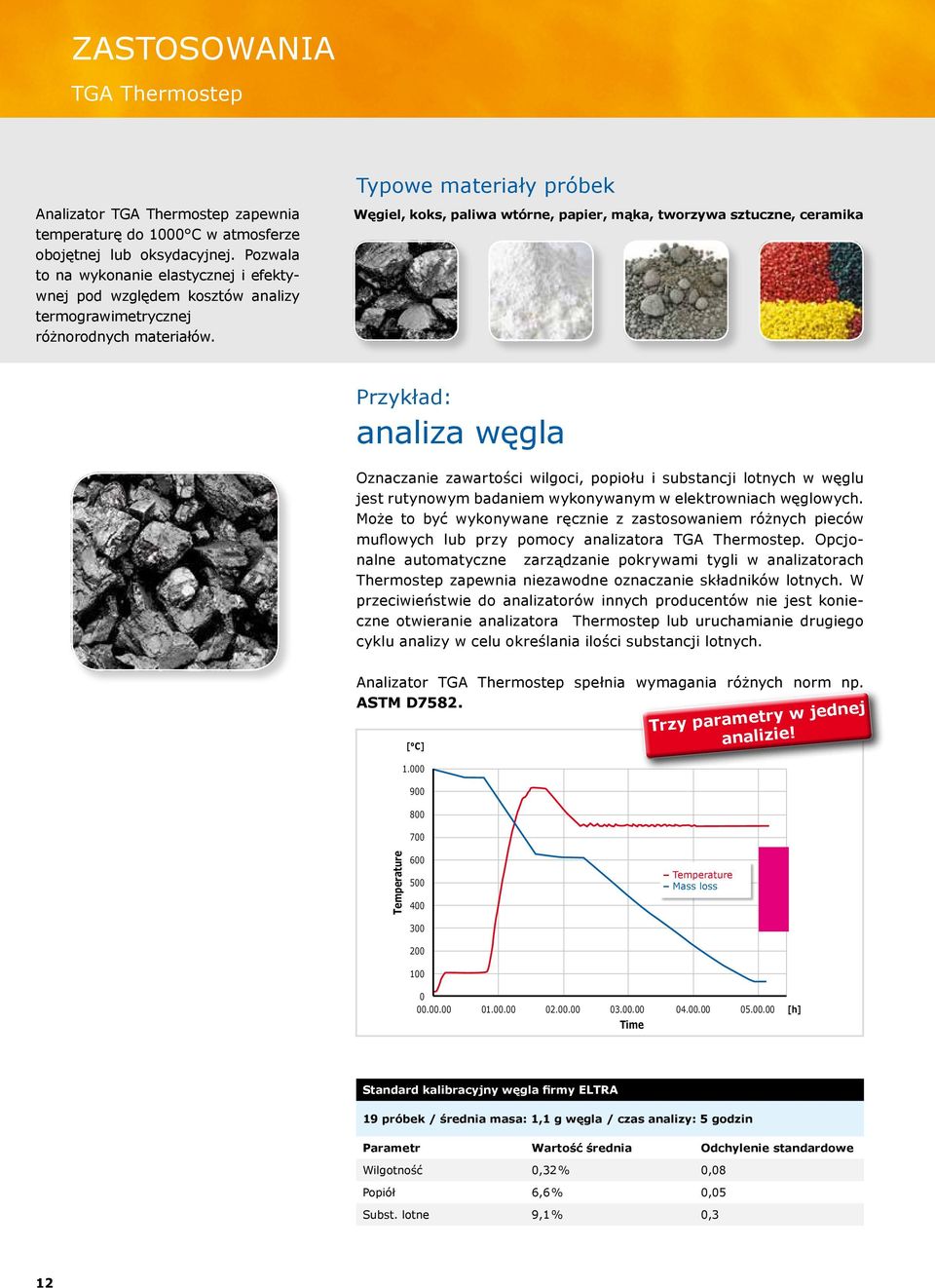

12 ZASTOSOWANIA Analizator zapewnia temperaturę do 1000 C w atmosferze obojętnej lub oksydacyjnej. Pozwala to na wykonanie elastycznej i efektywnej pod względem kosztów analizy termograwimetrycznej różnorodnych materiałów. Typowe materiały próbek Węgiel, koks, paliwa wtórne, papier, mąka, tworzywa sztuczne, ceramika Przykład: analiza węgla Oznaczanie zawartości wilgoci, popiołu i substancji lotnych w węglu jest rutynowym badaniem wykonywanym w elektrowniach węglowych. Może to być wykonywane ręcznie z zastosowaniem różnych pieców muflowych lub przy pomocy analizatora. Opcjonalne automatyczne zarządzanie pokrywami tygli w analizatorach Thermostep zapewnia niezawodne oznaczanie składników lotnych. W przeciwieństwie do analizatorów innych producentów nie jest konieczne otwieranie analizatora Thermostep lub uruchamianie drugiego cyklu analizy w celu określania ilości substancji lotnych. Analizator spełnia wymagania różnych norm np. ASTM D7582. [ C] Trzy parametry w jednej analizie! Temperature Temperature Mass loss [h] Time Standard kalibracyjny węgla firmy ELTRA 19 próbek / średnia masa: 1,1 g węgla / czas analizy: 5 godzin Parametr Wartość średnia Odchylenie standardowe Wilgotność 0,32 % 0,08 Popiół 6,6 % 0,05 Subst. lotne 9,1 % 0,3 12

13 ZASTOSOWANIA Przykład: oznaczanie popiołu i zawartości wilgoci w papierze Typowe wyniki dla papieru W celu określenia zawartości składników nieorganicznych, takich jak materiały wypełniacza lub pigmenty, zawartość popiołu i wilgoci mierzy się w jednym cyklu analizy. Np. w celu analizy wilgotnej makulatury nie jest wymagane suszenie. 19 próbek / średnia masa: 500 mg / czas analizy: 2 godziny Temperature [ C] Temperature Mass loss Parametr Wartość średnia Odchylenie standardowe Wilgotność 4,9 % 0, [h] Time Popiół 23,3 % 0,07 Przykład: analiza substancji chemicznych Analizator jest idealnie dostosowany do określania stopnia zawartości różnych chemikaliów przy różnych temperaturach. Przykład pokazuje analizę szczawianu wapnia, zawartość wilgoci analizowano w temperaturze 105 C, ubytek masy w temperaturze 200 C, 450 C i 850 C. Typowe wyniki dla szczawianu wapnia 10 próbek / średnia masa: 500 mg / czas analizy: 2,5 godziny Temperature [ C] Temperature Mass loss Temperatura Wartość średnia 105 C (wilgotność) 0,2 % 0,01 Odchylenie standardowe [h] Time 200 C 12,2 % 0, C 18,9 % 0, C 29,8 % 0,03 ELTRA Elemental Analyzers 13

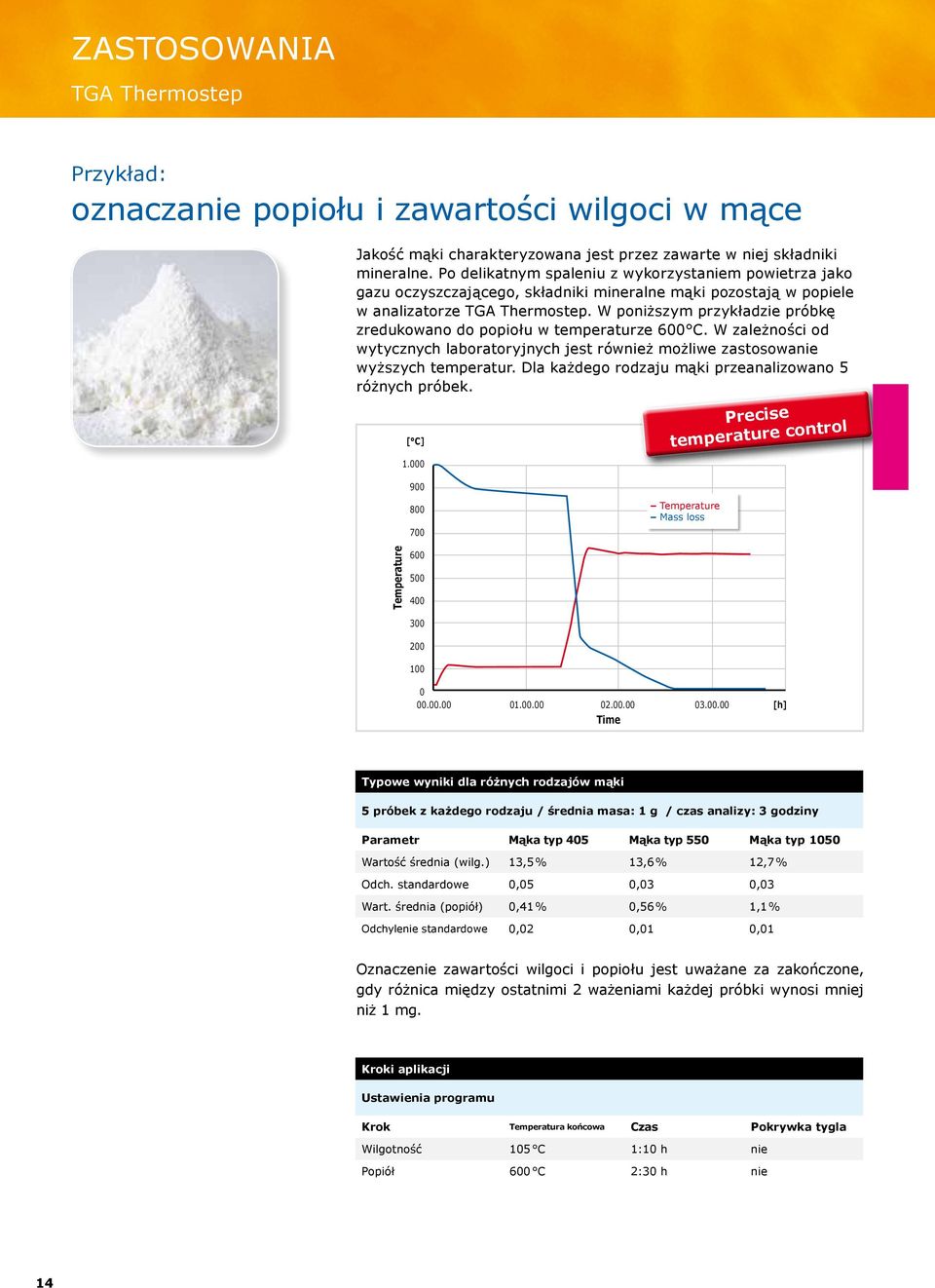

14 ZASTOSOWANIA Przykład: oznaczanie popiołu i zawartości wilgoci w mące Jakość mąki charakteryzowana jest przez zawarte w niej składniki mineralne. Po delikatnym spaleniu z wykorzystaniem powietrza jako gazu oczyszczającego, składniki mineralne mąki pozostają w popiele w analizatorze. W poniższym przykładzie próbkę zredukowano do popiołu w temperaturze 600 C. W zależności od wytycznych laboratoryjnych jest również możliwe zastosowanie wyższych temperatur. Dla każdego rodzaju mąki przeanalizowano 5 różnych próbek. [ C] Precise temperature control Temperature Mass loss Temperature [h] Time Typowe wyniki dla różnych rodzajów mąki 5 próbek z każdego rodzaju / średnia masa: 1 g / czas analizy: 3 godziny Parametr Mąka typ 405 Mąka typ 550 Mąka typ 1050 Wartość średnia (wilg.) 13,5 % 13,6 % 12,7 % Odch. standardowe 0,05 0,03 0,03 Wart. średnia (popiół) 0,41 % 0,56 % 1,1 % Odchylenie standardowe 0,02 0,01 0,01 Oznaczenie zawartości wilgoci i popiołu jest uważane za zakończone, gdy różnica między ostatnimi 2 ważeniami każdej próbki wynosi mniej niż 1 mg. Kroki aplikacji Ustawienia programu Krok Temperatura końcowa Czas Pokrywka tygla Wilgotność 105 C 1:10 h nie Popiół 600 C 2:30 h nie 14

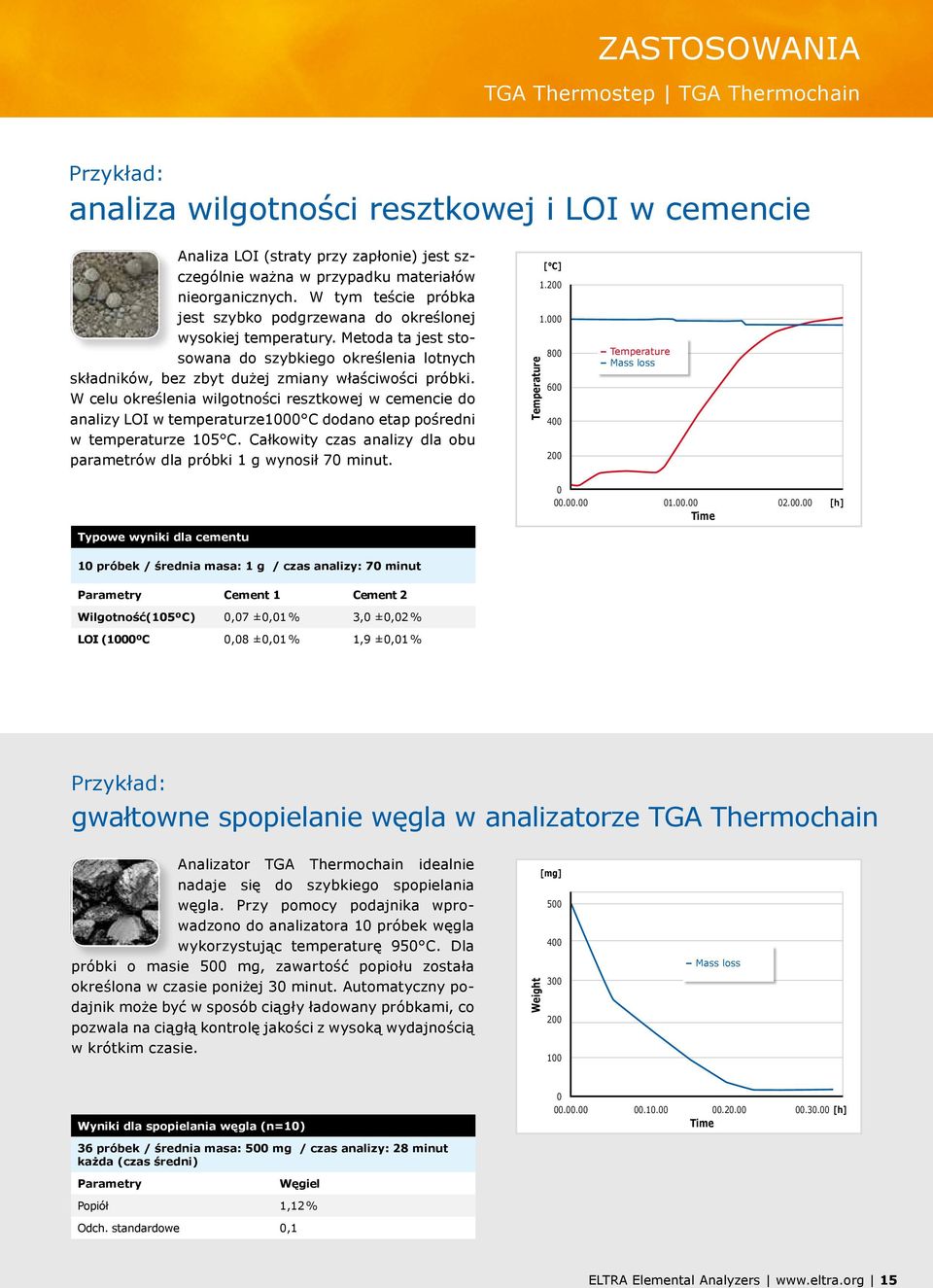

15 ZASTOSOWANIA TGA Thermochain Przykład: analiza wilgotności resztkowej i LOI w cemencie Analiza LOI (straty przy zapłonie) jest szczególnie ważna w przypadku materiałów nieorganicznych. W tym teście próbka jest szybko podgrzewana do określonej wysokiej temperatury. Metoda ta jest stosowana do szybkiego określenia lotnych składników, bez zbyt dużej zmiany właściwości próbki. W celu określenia wilgotności resztkowej w cemencie do analizy LOI w temperaturze1000 C dodano etap pośredni w temperaturze 105 C. Całkowity czas analizy dla obu parametrów dla próbki 1 g wynosił 70 minut. Temperature [ C] Temperature Mass loss Typowe wyniki dla cementu [h] Time 10 próbek / średnia masa: 1 g / czas analizy: 70 minut Parametry Cement 1 Cement 2 Wilgotność(105ºC) 0,07 ±0,01 % 3,0 ±0,02 % LOI (1000ºC 0,08 ±0,01 % 1,9 ±0,01 % Przykład: gwałtowne spopielanie węgla w analizatorze TGA Thermochain Analizator TGA Thermochain idealnie nadaje się do szybkiego spopielania węgla. Przy pomocy podajnika wprowadzono do analizatora 10 próbek węgla wykorzystując temperaturę 950 C. Dla próbki o masie 500 mg, zawartość popiołu została określona w czasie poniżej 30 minut. Automatyczny podajnik może być w sposób ciągły ładowany próbkami, co pozwala na ciągłą kontrolę jakości z wysoką wydajnością w krótkim czasie. Weight [mg] Mass loss Wyniki dla spopielania węgla (n=10) [h] Time 36 próbek / średnia masa: 500 mg / czas analizy: 28 minut każda (czas średni) Parametry Węgiel Popiół 1,12 % Odch. standardowe 0,1 ELTRA Elemental Analyzers 15

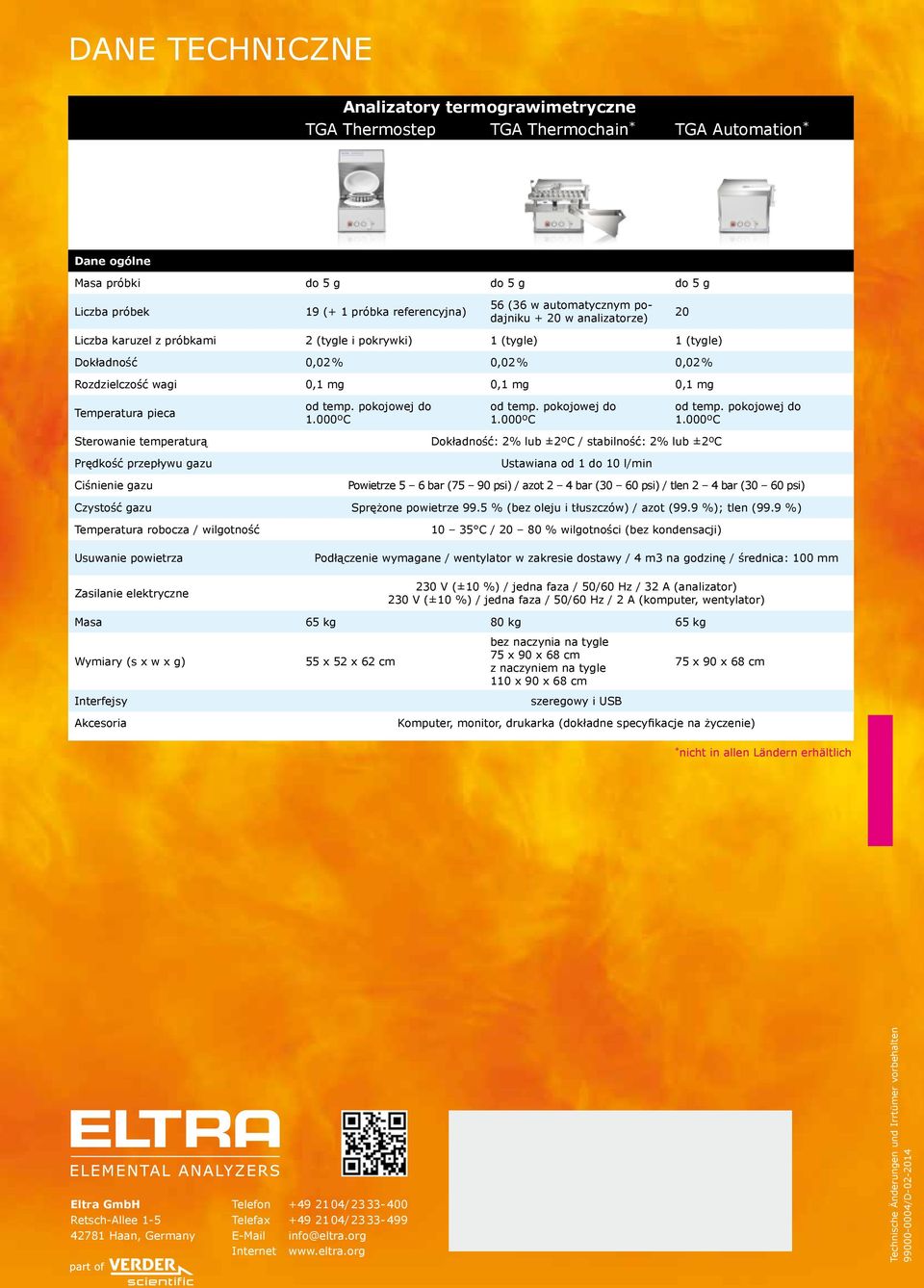

16 DANE TECHNICZNE Analizatory termograwimetryczne TGA Thermochain * TGA Automation * Dane ogólne Masa próbki do 5 g do 5 g do 5 g Liczba próbek 19 (+ 1 próbka referencyjna) 56 (36 w automatycznym podajniku + 20 w analizatorze) 20 Liczba karuzel z próbkami 2 (tygle i pokrywki) 1 (tygle) 1 (tygle) Dokładność 0,02 % 0,02 % 0,02 % Rozdzielczość wagi 0,1 mg 0,1 mg 0,1 mg Temperatura pieca od temp. pokojowej do 1.000ºC od temp. pokojowej do 1.000ºC od temp. pokojowej do 1.000ºC Sterowanie temperaturą Prędkość przepływu gazu Ciśnienie gazu Dokładność: 2% lub ±2ºC / stabilność: 2% lub ±2ºC Ustawiana od 1 do 10 l/min Powietrze 5 6 bar (75 90 psi) / azot 2 4 bar (30 60 psi) / tlen 2 4 bar (30 60 psi) Czystość gazu Sprężone powietrze 99.5 % (bez oleju i tłuszczów) / azot (99.9 %); tlen (99.9 %) Temperatura robocza / wilgotność Usuwanie powietrza Zasilanie elektryczne C / % wilgotności (bez kondensacji) Podłączenie wymagane / wentylator w zakresie dostawy / 4 m3 na godzinę / średnica: 100 mm 230 V (±10 %) / jedna faza / 50/60 Hz / 32 A (analizator) 230 V (±10 %) / jedna faza / 50/60 Hz / 2 A (komputer, wentylator) Masa 65 kg 80 kg 65 kg Wymiary (s x w x g) Interfejsy 55 x 52 x 62 cm bez naczynia na tygle 75 x 90 x 68 cm z naczyniem na tygle 110 x 90 x 68 cm szeregowy i USB 75 x 90 x 68 cm Akcesoria Komputer, monitor, drukarka (dokładne specyfikacje na życzenie) * nicht in allen Ländern erhältlich Eltra GmbH Retsch-Allee Haan, Germany Telefon / Telefax / info@eltra.org Internet Technische Änderungen und Irrtümer vorbehalten /D
