1 Wartość kosztorysowa Słownie: Przedmiar robót Obiekt Kod CPV Budowa Inwestor Projektowana sieć wodociągowa, kanalizacji sanitarnej i deszczowej na Osiedlu Kopernika w Tucholi. ZADANIE I Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Roboty w zakresie kanalizacji ściekowej Tuchola Osiedle Kopernika Gmina Tuchola z siedzibą: Plac Zamkowy 1, Tuchola Sporządził Barbara Jażdżewska Chojnice 30 październik 2013 r. "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

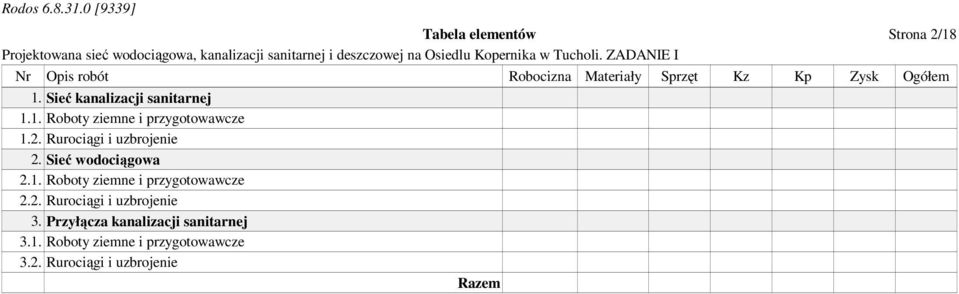

2 Tabela elementów Strona 2/18 Nr Opis robót Kz Kp Ogółem 1. Sieć kanalizacji sanitarnej 1.1. Roboty ziemne i przygotowawcze 1.2. Rurociągi i uzbrojenie 2. Sieć wodociągowa 2.1. Roboty ziemne i przygotowawcze 2.2. Rurociągi i uzbrojenie 3. Przyłącza kanalizacji sanitarnej 3.1. Roboty ziemne i przygotowawcze 3.2. Rurociągi i uzbrojenie

3 Kosztorys Strona 3/18 Nr Podstawa, opis robót Jm Ilość Cena Wartość 1. Sieć kanalizacji sanitarnej 1.1. Roboty ziemne i przygotowawcze 1 KNNR /01 Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych km 0,302 robotach ziemnych, na drogach w terenie równinnym 2 KNNR /03 Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami m3 442,128 podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV 3 KNNR /04 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności m3 60,400 łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km 4 KNR-W /01 Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm m3 15,100 5 KNR-W /04 Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - m3 45,300 ekstrapolacja - obsypka 6 KNNR /02 Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów m3 381,728 obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV 1.2. Rurociągi i uzbrojenie 7 KNR-W /03 Kanały z rur PCW łączone na wcisk, o średnicy zewnętrznej 200mm m 302,000 8 KNR-W /01 Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu m 302,000 ułożonego w ziemi 9 KNR-W /03 Kształtki PVC kanalizacji zewnętrznej, jednokielichowe o średnicy szt 8,000 zewnętrznej 200mm łączone na wcisk 10 KNR-W /03 Studnie rewizyjne z kręgów betonowych w gotowym wykopie, o szt 13,000 średnicy 1200mm i głębokości 3m 11 KNR-W /04 Studnie rewizyjne z kręgów betonowych w gotowym wykopie, o 0,5m -26,000 średnicy 1200mm - za każde 0,5m różnicy głębokości 12 KNR-W /02 Próba wodna szczelności kanałów rurowych o średnicy nominalnej próba 1, mm (odcinek=próba) 2. Sieć wodociągowa 2.1. Roboty ziemne i przygotowawcze 13 KNNR /01 Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych km 0,727 robotach ziemnych, na drogach w terenie równinnym 14 KNNR /03 Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami m ,000 podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV 15 KNNR /04 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności m3 181,000 łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km 16 KNR-W /01 Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm m3 40, KNR-W /04 Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - m3 141,000 ekstrapolacja - obsypka 18 KNNR /02 Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów m ,000 obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV 2.2. Rurociągi i uzbrojenie 19 KNNR /04 Rurociągi z rur polietylenowych (PE,PEHD) o średnicy zewnętrznej m 727, mm 20 KNNR /07 Połączenia rur polietylenowych, ciśnieniowych PE, PEHD o średnicy złącze 48,000 zewnętrznej 110mm za pomocą kształtek elektroporowych dotyczy zapytania 21 KNR-W /01 Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu m 727,000 ułożonego w ziemi 22 KNNR /02 Zasuwy typu "E" kołnierzowe z obudową o średnicy 100mm montowane z kpl 4,000 nasuwkami na rurociągach z PCW i PE 23 KNNR /03 Hydranty pożarowe nadziemne o średnicy 80mm kpl 4, KNNR /01 Próba pneumatyczna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PE, PEHD o średnicy do 110mm (1 próba - 200m) próba 4, KNNR /01 Dezynfekcja rurociągów sieci wodociągowej o średnicy do 150mm (200m) odcinek 4, KNNR /01 Jednokrotne płukanie sieci wodociągowej o średnicy nominalnej do odcinek 4, mm (200m) 3. Przyłącza kanalizacji sanitarnej 3.1. Roboty ziemne i przygotowawcze 27 KNNR /01 Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych km 0,053 robotach ziemnych, na drogach w terenie równinnym 28 KNNR /03 Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami m3 100,000 podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV 29 KNNR /04 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności m3 13,000 łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km 30 KNR-W /01 Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm m3 3, KNR-W /04 Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - m3 10,000 ekstrapolacja - obsypka 32 KNNR /02 Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV m3 87,000

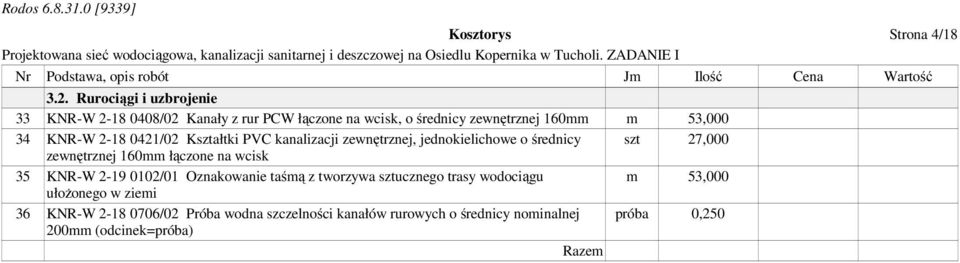

4 Kosztorys Strona 4/18 Nr Podstawa, opis robót Jm Ilość Cena Wartość 3.2. Rurociągi i uzbrojenie 33 KNR-W /02 Kanały z rur PCW łączone na wcisk, o średnicy zewnętrznej 160mm m 53, KNR-W /02 Kształtki PVC kanalizacji zewnętrznej, jednokielichowe o średnicy szt 27,000 zewnętrznej 160mm łączone na wcisk 35 KNR-W /01 Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu m 53,000 ułożonego w ziemi 36 KNR-W /02 Próba wodna szczelności kanałów rurowych o średnicy nominalnej 200mm (odcinek=próba) próba 0,250

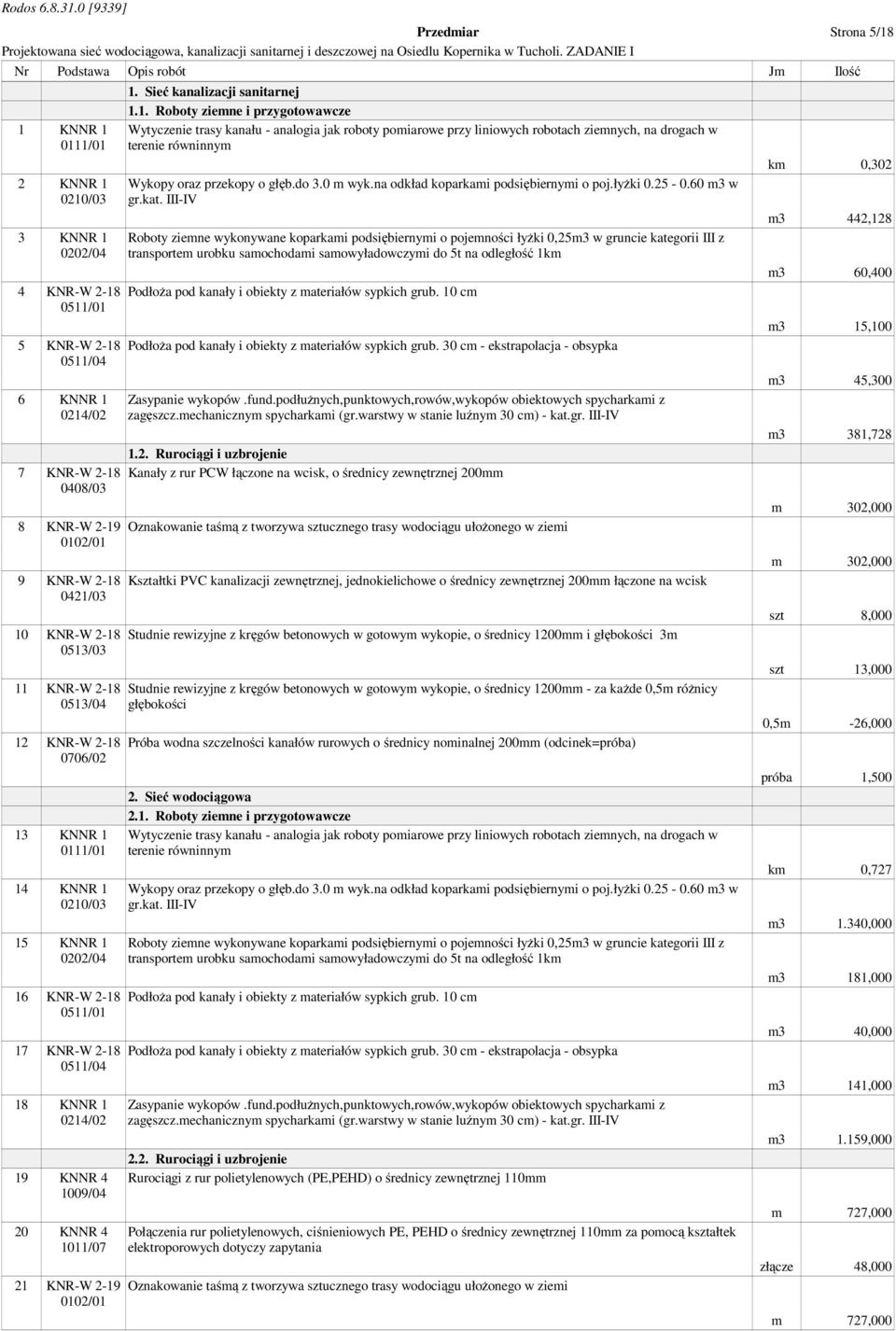

5 Przedmiar Strona 5/18 Nr Podstawa Opis robót Jm Ilość 1 KNNR /01 2 KNNR /03 3 KNNR /04 4 KNR-W /01 5 KNR-W /04 6 KNNR /02 7 KNR-W /03 8 KNR-W /01 9 KNR-W /03 10 KNR-W /03 11 KNR-W /04 12 KNR-W /02 13 KNNR /01 14 KNNR /03 15 KNNR /04 16 KNR-W /01 17 KNR-W /04 18 KNNR /02 19 KNNR /04 20 KNNR /07 21 KNR-W /01 1. Sieć kanalizacji sanitarnej 1.1. Roboty ziemne i przygotowawcze Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych robotach ziemnych, na drogach w terenie równinnym Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - ekstrapolacja - obsypka Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV 1.2. Rurociągi i uzbrojenie Kanały z rur PCW łączone na wcisk, o średnicy zewnętrznej 200mm Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułożonego w ziemi Kształtki PVC kanalizacji zewnętrznej, jednokielichowe o średnicy zewnętrznej 200mm łączone na wcisk Studnie rewizyjne z kręgów betonowych w gotowym wykopie, o średnicy 1200mm i głębokości 3m Studnie rewizyjne z kręgów betonowych w gotowym wykopie, o średnicy 1200mm - za każde 0,5m różnicy głębokości Próba wodna szczelności kanałów rurowych o średnicy nominalnej 200mm (odcinek=próba) 2. Sieć wodociągowa 2.1. Roboty ziemne i przygotowawcze Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych robotach ziemnych, na drogach w terenie równinnym Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - ekstrapolacja - obsypka Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV 2.2. Rurociągi i uzbrojenie Rurociągi z rur polietylenowych (PE,PEHD) o średnicy zewnętrznej 110mm Połączenia rur polietylenowych, ciśnieniowych PE, PEHD o średnicy zewnętrznej 110mm za pomocą kształtek elektroporowych dotyczy zapytania Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułożonego w ziemi km 0,302 m3 442,128 m3 60,400 m3 15,100 m3 45,300 m3 381,728 m 302,000 m 302,000 szt 8,000 szt 13,000 0,5m -26,000 próba 1,500 km 0,727 m ,000 m3 181,000 m3 40,000 m3 141,000 m ,000 m 727,000 złącze 48,000 m 727,000

6 Przedmiar Strona 6/18 Nr Podstawa Opis robót Jm Ilość 22 KNNR /02 23 KNNR /03 24 KNNR /01 25 KNNR /01 26 KNNR /01 27 KNNR /01 28 KNNR /03 29 KNNR /04 30 KNR-W /01 31 KNR-W /04 32 KNNR /02 33 KNR-W /02 34 KNR-W /02 35 KNR-W /01 36 KNR-W /02 Zasuwy typu "E" kołnierzowe z obudową o średnicy 100mm montowane z nasuwkami na rurociągach z PCW i PE Hydranty pożarowe nadziemne o średnicy 80mm Próba pneumatyczna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PE, PEHD o średnicy do 110mm (1 próba - 200m) Dezynfekcja rurociągów sieci wodociągowej o średnicy do 150mm (200m) Jednokrotne płukanie sieci wodociągowej o średnicy nominalnej do 150mm (200m) 3. Przyłącza kanalizacji sanitarnej 3.1. Roboty ziemne i przygotowawcze Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych robotach ziemnych, na drogach w terenie równinnym Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - ekstrapolacja - obsypka Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV 3.2. Rurociągi i uzbrojenie Kanały z rur PCW łączone na wcisk, o średnicy zewnętrznej 160mm Kształtki PVC kanalizacji zewnętrznej, jednokielichowe o średnicy zewnętrznej 160mm łączone na wcisk Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułożonego w ziemi Próba wodna szczelności kanałów rurowych o średnicy nominalnej 200mm (odcinek=próba) kpl 4,000 kpl 4,000 próba 4,000 odcinek 4,000 odcinek 4,000 km 0,053 m3 100,000 m3 13,000 m3 3,000 m3 10,000 m3 87,000 m 53,000 szt 27,000 m 53,000 próba 0,250

7 Ceny jednostkowe Strona 7/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena 1. Sieć kanalizacji sanitarnej 1.1. Roboty ziemne i przygotowawcze 1 KNNR /01 Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych robotach ziemnych, na drogach w terenie równinnym 1 km Robotnicy r-g 56 Słupki drewniane iglaste niekorowane 7cm m3 0,11 Samochód dostawczy m-g 1,5 k.b. 2 KNNR /03 Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV r-g 0,287 Koparka 0,15m3 (1) m-g 0,0503 k.b. 3 KNNR /04 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km Robotnicy r-g 0,255 Koparka gąsienicowa 0,25m3 m-g 0,091 Samochód samowyładowczy 5t m-g 0,273 k.b. 4 KNR-W /01 Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm r-g 2,1 Pospółka m3 1,22 pomocnicze % 2,5 Ubijak spalinowy 200kg m-g 0,77 k.b. 5 KNR-W /04 Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - ekstrapolacja - obsypka r-g 2,1 Pospółka m3 1,22 pomocnicze % 2,5

8 Ceny jednostkowe Strona 8/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena Ubijak spalinowy 200kg m-g 0,66 k.b. 6 KNNR /02 Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV r-g 0,085 Spycharka 55kW ( 75KM) (1) m-g 0,0341 k.b Rurociągi i uzbrojenie 7 KNR-W /03 Kanały z rur PCW łączone na wcisk, o średnicy zewnętrznej 200mm 1 m Robotnicy r-g 0,5 Rura PVC 200mm m 1,02 pomocnicze % 2,5 Samochód skrzyniowy m-g 0,0104 k.b. 8 KNR-W /01 Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułożonego w ziemi 1 m Robotnicy r-g 0,0075 Taśma z polietylenu m 1,07 pomocnicze % 2 Samochód dostawczy m-g 0,0011 k.b. 9 KNR-W /03 Kształtki PVC kanalizacji zewnętrznej, jednokielichowe o średnicy zewnętrznej 200mm łączone na wcisk 1 szt Robotnicy r-g 0,301 Kształtki z PVC kanalizacyjne, jednokielichowe z uszczelką 200mm szt 1 pomocnicze % 2,5 Samochód skrzyniowy m-g 0,093 k.b.

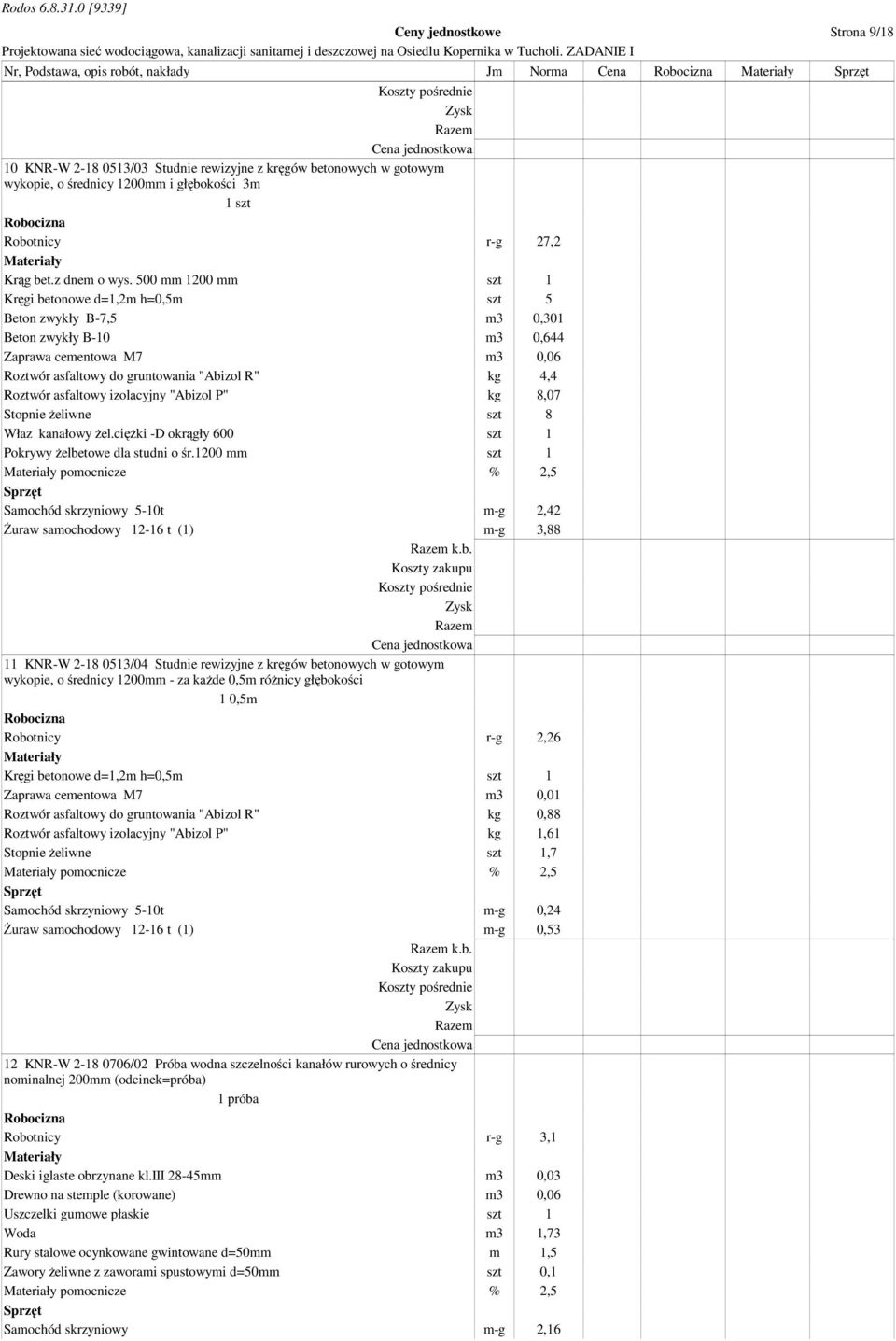

9 Ceny jednostkowe Strona 9/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena 10 KNR-W /03 Studnie rewizyjne z kręgów betonowych w gotowym wykopie, o średnicy 1200mm i głębokości 3m 1 szt Robotnicy r-g 27,2 Krąg bet.z dnem o wys. 500 mm 1200 mm szt 1 Kręgi betonowe d=1,2m h=0,5m szt 5 Beton zwykły B-7,5 m3 0,301 Beton zwykły B-10 m3 0,644 Zaprawa cementowa M7 m3 0,06 Roztwór asfaltowy do gruntowania "Abizol R" kg 4,4 Roztwór asfaltowy izolacyjny "Abizol P" kg 8,07 Stopnie żeliwne szt 8 Właz kanałowy żel.ciężki -D okrągły 600 szt 1 Pokrywy żelbetowe dla studni o śr.1200 mm szt 1 pomocnicze % 2,5 Samochód skrzyniowy 5-10t m-g 2,42 Żuraw samochodowy t (1) m-g 3,88 k.b. 11 KNR-W /04 Studnie rewizyjne z kręgów betonowych w gotowym wykopie, o średnicy 1200mm - za każde 0,5m różnicy głębokości 1 0,5m Robotnicy r-g 2,26 Kręgi betonowe d=1,2m h=0,5m szt 1 Zaprawa cementowa M7 m3 0,01 Roztwór asfaltowy do gruntowania "Abizol R" kg 0,88 Roztwór asfaltowy izolacyjny "Abizol P" kg 1,61 Stopnie żeliwne szt 1,7 pomocnicze % 2,5 Samochód skrzyniowy 5-10t m-g 0,24 Żuraw samochodowy t (1) m-g 0,53 k.b. 12 KNR-W /02 Próba wodna szczelności kanałów rurowych o średnicy nominalnej 200mm (odcinek=próba) 1 próba Robotnicy r-g 3,1 Deski iglaste obrzynane kl.iii 28-45mm m3 0,03 Drewno na stemple (korowane) m3 0,06 Uszczelki gumowe płaskie szt 1 Woda m3 1,73 Rury stalowe ocynkowane gwintowane d=50mm m 1,5 Zawory żeliwne z zaworami spustowymi d=50mm szt 0,1 pomocnicze % 2,5 Samochód skrzyniowy m-g 2,16

10 Ceny jednostkowe Strona 10/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena k.b. 2. Sieć wodociągowa 2.1. Roboty ziemne i przygotowawcze 13 KNNR /01 Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych robotach ziemnych, na drogach w terenie równinnym 1 km Robotnicy r-g 56 Słupki drewniane iglaste niekorowane 7cm m3 0,11 Samochód dostawczy m-g 1,5 k.b. 14 KNNR /03 Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV r-g 0,287 Koparka 0,15m3 (1) m-g 0,0503 k.b. 15 KNNR /04 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km Robotnicy r-g 0,255 Koparka gąsienicowa 0,25m3 m-g 0,091 Samochód samowyładowczy 5t m-g 0,273 k.b. 16 KNR-W /01 Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm r-g 2,1 Pospółka m3 1,22 pomocnicze % 2,5 Ubijak spalinowy 200kg m-g 0,77 k.b. 17 KNR-W /04 Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - ekstrapolacja - obsypka

11 Ceny jednostkowe Strona 11/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena r-g 2,1 Pospółka m3 1,22 pomocnicze % 2,5 Ubijak spalinowy 200kg m-g 0,66 k.b. 18 KNNR /02 Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV r-g 0,085 Spycharka 55kW ( 75KM) (1) m-g 0,0341 k.b Rurociągi i uzbrojenie 19 KNNR /04 Rurociągi z rur polietylenowych (PE,PEHD) o średnicy zewnętrznej 110mm 1 m Robotnicy r-g 0,211 Rury z polietylenu (PE) 1MPa d=110mm m 1,02 pomocnicze % 1,5 Żuraw samochodowy m-g 0,0368 Ciągnik siodłowy z naczepą 16t m-g 0,0325 k.b. 20 KNNR /07 Połączenia rur polietylenowych, ciśnieniowych PE, PEHD o średnicy zewnętrznej 110mm za pomocą kształtek elektroporowych dotyczy zapytania 1 złącze Robotnicy r-g 0,92 Trójnik elektrooporowy PE 110mm szt (24/48,000) Mufa elektrooporowa PE 110mm szt (26/48,000) pomocnicze % 1,5 Zgrzewarka elektrooporowa do rur PE m-g 0,46 k.b. 21 KNR-W /01 Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułożonego w ziemi 1 m

12 Ceny jednostkowe Strona 12/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena Robotnicy r-g 0,0075 Taśma z polietylenu m 1,07 pomocnicze % 2 Samochód dostawczy do 0,9t m-g 0,0011 k.b. 22 KNNR /02 Zasuwy typu "E" kołnierzowe z obudową o średnicy 100mm montowane z nasuwkami na rurociągach z PCW i PE 1 kpl Robotnicy r-g 2,92 Zasuwy E kołnierzowe 100mm szt 1 Króćce żeliwne jednokołnierzowe FW 100mm do rur z tworzyw sztucznych szt 2 Nasuwki na rury PCW ciśnieniowe typu NW-W 100mm szt 1 Uszczelki gumowe płaskie do poł.kołnierzowych 100mm szt 2 Uszczelki gumowe do rur PCW ciśnieniowych kielichowych 100mm szt 3 Śruby średniodokładne M14 kpl kg 1,57 Obudowy do zasuw żeliwne szt 1 Skrzynki do zasuw (1) szt 1 Samochód dostawczy do 0,9t m-g 0,25 k.b. 23 KNNR /03 Hydranty pożarowe nadziemne o średnicy 80mm 1 kpl Robotnicy r-g 4,68 Zwężki żeliwne szt 1 Zasuwy klinowe kołnierzowe d=80mm szt 1 Obudowy do zasuw żeliwne szt 1 Skrzynki uliczne do hydrantów szt 1 Skrzynki uliczne do zasuw szt 1 Kolana żeliwne stopowe kołnierzowe do hydrantu 80mm szt 1 Uszczelki gumowe płaskie do poł.kołnierzowych 80mm szt 5 Śruby średniodokładne M16 kpl kg 2,04 Żwir m3 0,38 Hydranty nadziemne żeliwne 80mm szt 1 pomocnicze % 1,5 Samochód skrzyniowy m-g 1,05 k.b. 24 KNNR /01 Próba pneumatyczna szczelności sieci wodociągowych z rur typu HOBAS, PCW, PE, PEHD o średnicy do 110mm (1 próba - 200m) 1 próba Robotnicy r-g 7,34 pomocnicze % 10

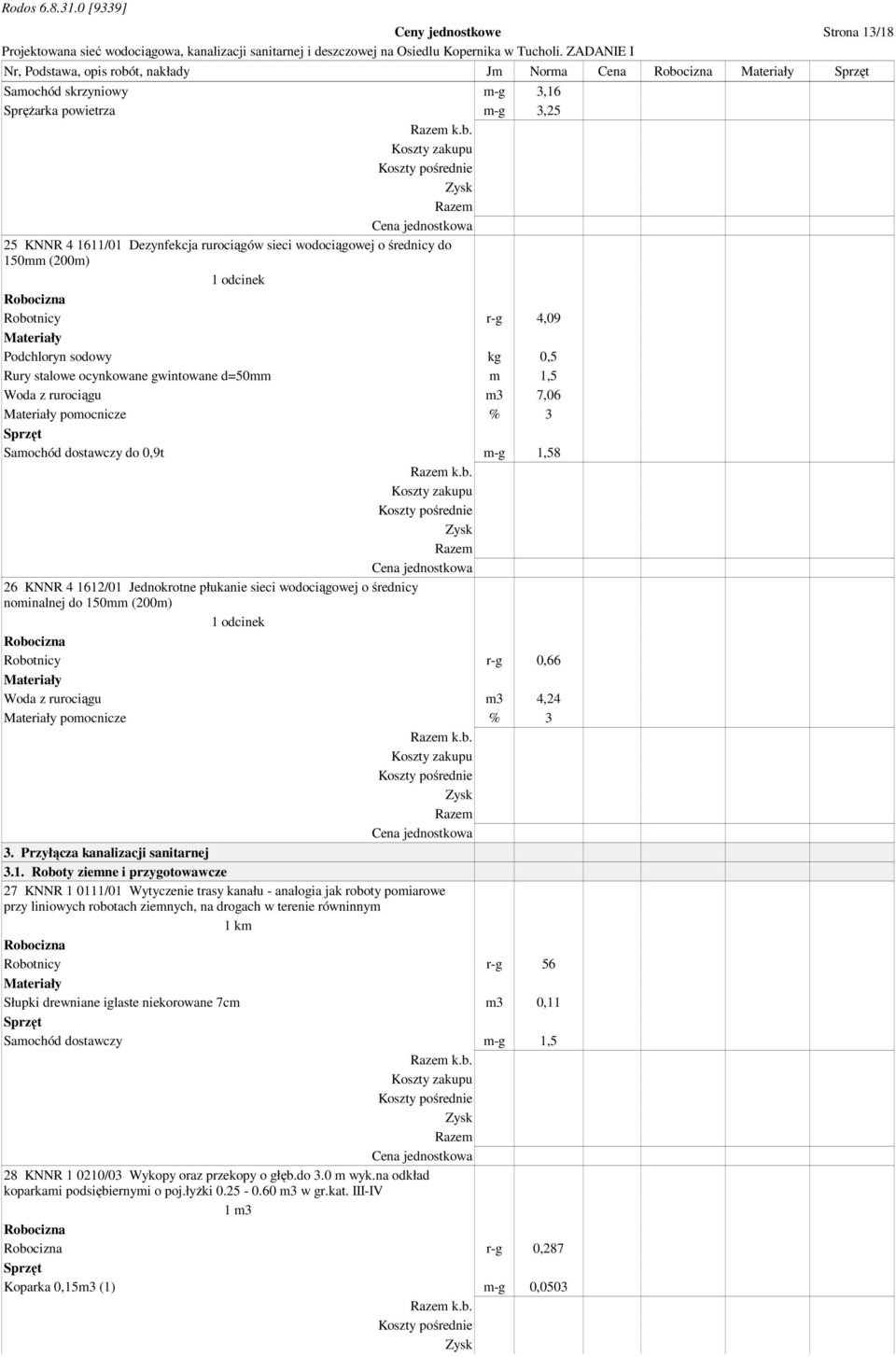

13 Ceny jednostkowe Strona 13/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena Samochód skrzyniowy m-g 3,16 Sprężarka powietrza m-g 3,25 k.b. 25 KNNR /01 Dezynfekcja rurociągów sieci wodociągowej o średnicy do 150mm (200m) 1 odcinek Robotnicy r-g 4,09 Podchloryn sodowy kg 0,5 Rury stalowe ocynkowane gwintowane d=50mm m 1,5 Woda z rurociągu m3 7,06 pomocnicze % 3 Samochód dostawczy do 0,9t m-g 1,58 k.b. 26 KNNR /01 Jednokrotne płukanie sieci wodociągowej o średnicy nominalnej do 150mm (200m) 1 odcinek Robotnicy r-g 0,66 Woda z rurociągu m3 4,24 pomocnicze % 3 k.b. 3. Przyłącza kanalizacji sanitarnej 3.1. Roboty ziemne i przygotowawcze 27 KNNR /01 Wytyczenie trasy kanału - analogia jak roboty pomiarowe przy liniowych robotach ziemnych, na drogach w terenie równinnym 1 km Robotnicy r-g 56 Słupki drewniane iglaste niekorowane 7cm m3 0,11 Samochód dostawczy m-g 1,5 k.b. 28 KNNR /03 Wykopy oraz przekopy o głęb.do 3.0 m wyk.na odkład koparkami podsiębiernymi o poj.łyżki m3 w gr.kat. III-IV r-g 0,287 Koparka 0,15m3 (1) m-g 0,0503 k.b.

14 Ceny jednostkowe Strona 14/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena 29 KNNR /04 Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25m3 w gruncie kategorii III z transportem urobku samochodami samowyładowczymi do 5t na odległość 1km Robotnicy r-g 0,255 Koparka gąsienicowa 0,25m3 m-g 0,091 Samochód samowyładowczy 5t m-g 0,273 k.b. 30 KNR-W /01 Podłoża pod kanały i obiekty z materiałów sypkich grub. 10 cm r-g 2,1 Pospółka m3 1,22 pomocnicze % 2,5 Ubijak spalinowy 200kg m-g 0,77 k.b. 31 KNR-W /04 Podłoża pod kanały i obiekty z materiałów sypkich grub. 30 cm - ekstrapolacja - obsypka r-g 2,1 Pospółka m3 1,22 pomocnicze % 2,5 Ubijak spalinowy 200kg m-g 0,66 k.b. 32 KNNR /02 Zasypanie wykopów.fund.podłużnych,punktowych,rowów,wykopów obiektowych spycharkami z zagęszcz.mechanicznym spycharkami (gr.warstwy w stanie luźnym 30 cm) - kat.gr. III-IV r-g 0,085 Spycharka 55kW ( 75KM) (1) m-g 0,0341 k.b Rurociągi i uzbrojenie 33 KNR-W /02 Kanały z rur PCW łączone na wcisk, o średnicy zewnętrznej 160mm 1 m

15 Ceny jednostkowe Strona 15/18 Nr, Podstawa, opis robót, nakłady Jm Norma Cena Robotnicy r-g 0,345 Rura PVC 160mm m 1,02 pomocnicze % 2,5 Samochód skrzyniowy m-g 0,0083 k.b. 34 KNR-W /02 Kształtki PVC kanalizacji zewnętrznej, jednokielichowe o średnicy zewnętrznej 160mm łączone na wcisk 1 szt Robotnicy r-g 0,276 Kształtki z PVC kanalizacyjne, jednokielichowe z uszczelką 160mm szt 1 pomocnicze % 2,5 Samochód skrzyniowy m-g 0,085 k.b. 35 KNR-W /01 Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułożonego w ziemi 1 m Robotnicy r-g 0,0075 Taśma z polietylenu m 1,07 pomocnicze % 2 Samochód dostawczy m-g 0,0011 k.b. 36 KNR-W /02 Próba wodna szczelności kanałów rurowych o średnicy nominalnej 200mm (odcinek=próba) 1 próba Robotnicy r-g 3,1 Deski iglaste obrzynane kl.iii 28-45mm m3 0,03 Drewno na stemple (korowane) m3 0,06 Uszczelki gumowe płaskie szt 1 Woda m3 1,73 Rury stalowe ocynkowane gwintowane d=50mm m 1,5 Zawory żeliwne z zaworami spustowymi d=50mm szt 0,1 pomocnicze % 2,5 Samochód skrzyniowy m-g 2,16 k.b.

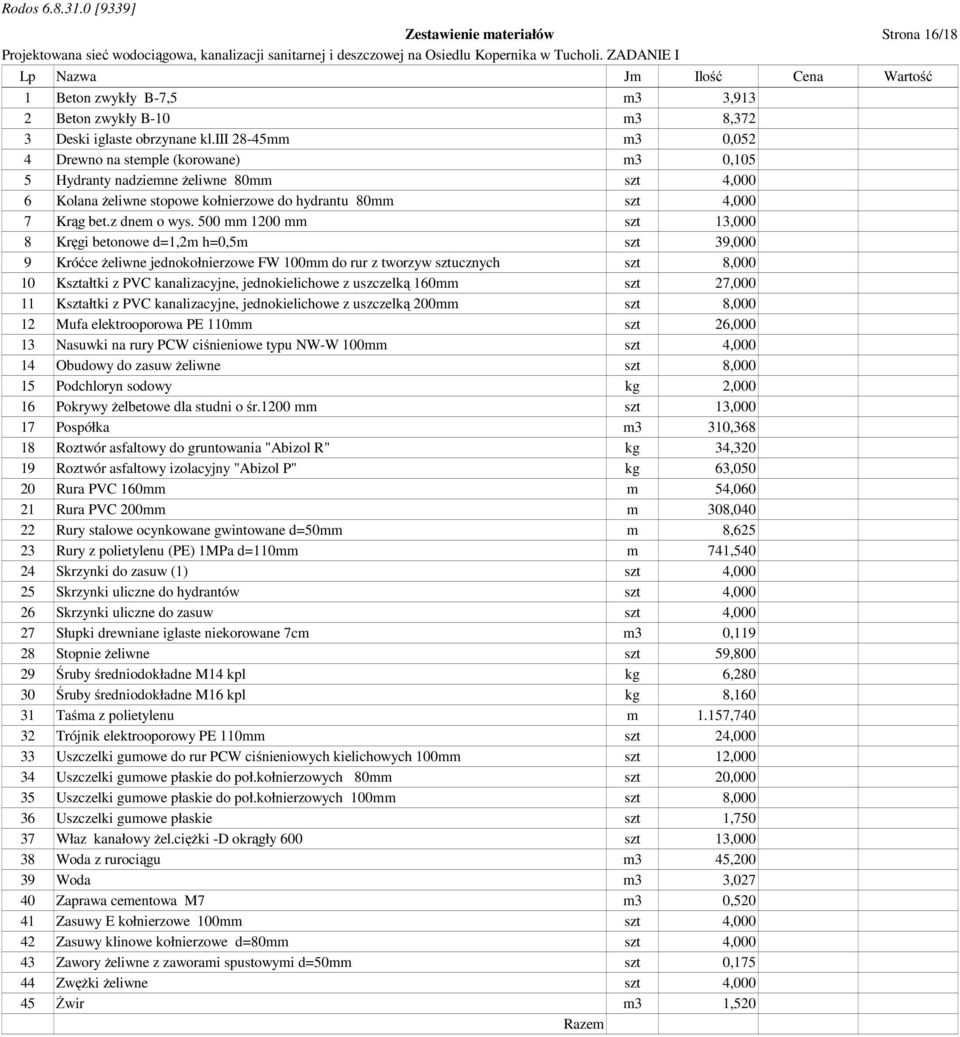

16 Zestawienie materiałów Strona 16/18 Lp Nazwa Jm Ilość Cena Wartość 1 Beton zwykły B-7,5 m3 3,913 2 Beton zwykły B-10 m3 8,372 3 Deski iglaste obrzynane kl.iii 28-45mm m3 0,052 4 Drewno na stemple (korowane) m3 0,105 5 Hydranty nadziemne żeliwne 80mm szt 4,000 6 Kolana żeliwne stopowe kołnierzowe do hydrantu 80mm szt 4,000 7 Krąg bet.z dnem o wys. 500 mm 1200 mm szt 13,000 8 Kręgi betonowe d=1,2m h=0,5m szt 39,000 9 Króćce żeliwne jednokołnierzowe FW 100mm do rur z tworzyw sztucznych szt 8, Kształtki z PVC kanalizacyjne, jednokielichowe z uszczelką 160mm szt 27, Kształtki z PVC kanalizacyjne, jednokielichowe z uszczelką 200mm szt 8, Mufa elektrooporowa PE 110mm szt 26, Nasuwki na rury PCW ciśnieniowe typu NW-W 100mm szt 4, Obudowy do zasuw żeliwne szt 8, Podchloryn sodowy kg 2, Pokrywy żelbetowe dla studni o śr.1200 mm szt 13, Pospółka m3 310, Roztwór asfaltowy do gruntowania "Abizol R" kg 34, Roztwór asfaltowy izolacyjny "Abizol P" kg 63, Rura PVC 160mm m 54, Rura PVC 200mm m 308, Rury stalowe ocynkowane gwintowane d=50mm m 8, Rury z polietylenu (PE) 1MPa d=110mm m 741, Skrzynki do zasuw (1) szt 4, Skrzynki uliczne do hydrantów szt 4, Skrzynki uliczne do zasuw szt 4, Słupki drewniane iglaste niekorowane 7cm m3 0, Stopnie żeliwne szt 59, Śruby średniodokładne M14 kpl kg 6, Śruby średniodokładne M16 kpl kg 8, Taśma z polietylenu m 1.157, Trójnik elektrooporowy PE 110mm szt 24, Uszczelki gumowe do rur PCW ciśnieniowych kielichowych 100mm szt 12, Uszczelki gumowe płaskie do poł.kołnierzowych 80mm szt 20, Uszczelki gumowe płaskie do poł.kołnierzowych 100mm szt 8, Uszczelki gumowe płaskie szt 1, Właz kanałowy żel.ciężki -D okrągły 600 szt 13, Woda z rurociągu m3 45, Woda m3 3, Zaprawa cementowa M7 m3 0, Zasuwy E kołnierzowe 100mm szt 4, Zasuwy klinowe kołnierzowe d=80mm szt 4, Zawory żeliwne z zaworami spustowymi d=50mm szt 0, Zwężki żeliwne szt 4, Żwir m3 1,520

17 Zestawienie robocizny Strona 17/18 Lp Nazwa Jm Ilość Cena Wartość 1 r-g 1.212,768 2 Robotnicy r-g 889, ,074

18 Zestawienie sprzętu Strona 18/18 Lp Nazwa Jm Ilość Cena Wartość 1 Ciągnik siodłowy z naczepą 16t m-g 23,628 2 Koparka 0,15m3 (1) m-g 94,671 3 Koparka gąsienicowa 0,25m3 m-g 23,150 4 Samochód dostawczy do 0,9t m-g 8,120 5 Samochód dostawczy m-g 2,013 6 Samochód samowyładowczy 5t m-g 69,451 7 Samochód skrzyniowy 5-10t m-g 25,220 8 Samochód skrzyniowy m-g 27,240 9 Sprężarka powietrza m-g 13, Spycharka 55kW ( 75KM) (1) m-g 55, Ubijak spalinowy 200kg m-g 174, Zgrzewarka elektrooporowa do rur PE m-g 22, Żuraw samochodowy t (1) m-g 36, Żuraw samochodowy m-g 26, ,787
