1 Przedmiar robót Data: Budowa: Instalacja elektryczna wewnętrzna Kody CPV: Roboty instalacyjne w budynkach Roboty instalacyjne elektryczne Roboty w zakresie okablowania oraz instalacji elektrycznych Roboty w zakresie okablowania elektrycznego Roboty w zakresie instalacji elektrycznych Obiekt/Rodzaj robót: Przebudowa i rozbudowa budynku świetlicy wiejskiej w msc., gm. Sosnówka dz. nr 452 Zamawiający: Gmina Sosnówka, Sosnówka 55, Sosnówka Kosztorys opracowany przez: mgr inż. F. Brzozowski, projektant branży elektrycznej... Sprawdzający:... Zamawiający: Wykonawca:......

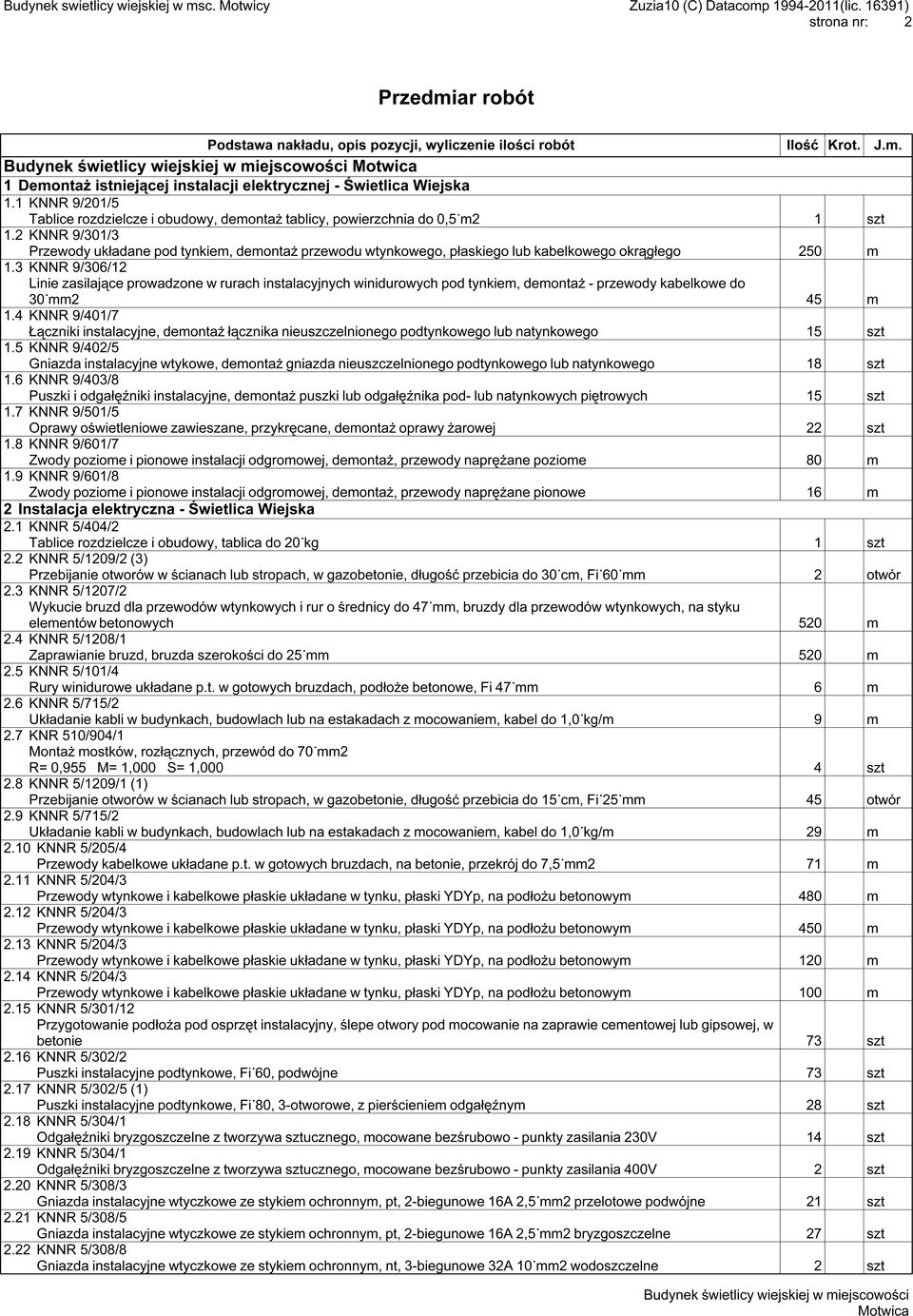

2 strona nr: 2 Przedmiar robót 1 Demontaż istniejącej instalacji elektrycznej - Świetlica Wiejska 1.1 KNNR 9/201/5 Tablice rozdzielcze i obudowy, demontaż tablicy, powierzchnia do 0,5 m2 1 szt 1.2 KNNR 9/301/3 Przewody układane pod tynkiem, demontaż przewodu wtynkowego, płaskiego lub kabelkowego okrągłego 250 m 1.3 KNNR 9/306/12 Linie zasilające prowadzone w rurach instalacyjnych winidurowych pod tynkiem, demontaż - przewody kabelkowe do 30 mm2 45 m 1.4 KNNR 9/401/7 Łączniki instalacyjne, demontaż łącznika nieuszczelnionego podtynkowego lub natynkowego 15 szt 1.5 KNNR 9/402/5 Gniazda instalacyjne wtykowe, demontaż gniazda nieuszczelnionego podtynkowego lub natynkowego 18 szt 1.6 KNNR 9/403/8 Puszki i odgałęźniki instalacyjne, demontaż puszki lub odgałęźnika pod- lub natynkowych piętrowych 15 szt 1.7 KNNR 9/501/5 Oprawy oświetleniowe zawieszane, przykręcane, demontaż oprawy żarowej 22 szt 1.8 KNNR 9/601/7 Zwody poziome i pionowe instalacji odgromowej, demontaż, przewody naprężane poziome 80 m 1.9 KNNR 9/601/8 Zwody poziome i pionowe instalacji odgromowej, demontaż, przewody naprężane pionowe 16 m 2 Instalacja elektryczna - Świetlica Wiejska 2.1 KNNR 5/404/2 Tablice rozdzielcze i obudowy, tablica do 20 kg 1 szt 2.2 KNNR 5/1209/2 (3) Przebijanie otworów w ścianach lub stropach, w gazobetonie, długość przebicia do 30 cm, Fi 60 mm 2 otwór 2.3 KNNR 5/1207/2 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, na styku elementów betonowych 520 m 2.4 KNNR 5/1208/1 Zaprawianie bruzd, bruzda szerokości do 25 mm 520 m 2.5 KNNR 5/101/4 Rury winidurowe układane p.t. w gotowych bruzdach, podłoże betonowe, Fi 47 mm 6 m 2.6 KNNR 5/715/2 Układanie kabli w budynkach, budowlach lub na estakadach z mocowaniem, kabel do 1,0 kg/m 9 m 2.7 KNR 510/904/1 Montaż mostków, rozłącznych, przewód do 70 mm2 R= 0,955 M= 1,000 S= 1,000 4 szt 2.8 KNNR 5/1209/1 (1) Przebijanie otworów w ścianach lub stropach, w gazobetonie, długość przebicia do 15 cm, Fi 25 mm 45 otwór 2.9 KNNR 5/715/2 Układanie kabli w budynkach, budowlach lub na estakadach z mocowaniem, kabel do 1,0 kg/m 29 m 2.10 KNNR 5/205/4 Przewody kabelkowe układane p.t. w gotowych bruzdach, na betonie, przekrój do 7,5 mm2 71 m 2.11 KNNR 5/204/3 Przewody wtynkowe i kabelkowe płaskie układane w tynku, płaski YDYp, na podłożu betonowym 480 m 2.12 KNNR 5/204/3 Przewody wtynkowe i kabelkowe płaskie układane w tynku, płaski YDYp, na podłożu betonowym 450 m 2.13 KNNR 5/204/3 Przewody wtynkowe i kabelkowe płaskie układane w tynku, płaski YDYp, na podłożu betonowym 120 m 2.14 KNNR 5/204/3 Przewody wtynkowe i kabelkowe płaskie układane w tynku, płaski YDYp, na podłożu betonowym 100 m 2.15 KNNR 5/301/12 Przygotowanie podłoża pod osprzęt instalacyjny, ślepe otwory pod mocowanie na zaprawie cementowej lub gipsowej, w betonie 73 szt 2.16 KNNR 5/302/2 Puszki instalacyjne podtynkowe, Fi 60, podwójne 73 szt 2.17 KNNR 5/302/5 (1) Puszki instalacyjne podtynkowe, Fi 80, 3-otworowe, z pierścieniem odgałęźnym 28 szt 2.18 KNNR 5/304/1 Odgałęźniki bryzgoszczelne z tworzywa sztucznego, mocowane bezśrubowo - punkty zasilania 230V 14 szt 2.19 KNNR 5/304/1 Odgałęźniki bryzgoszczelne z tworzywa sztucznego, mocowane bezśrubowo - punkty zasilania 400V 2 szt 2.20 KNNR 5/308/3 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, pt, 2-biegunowe 16A 2,5 mm2 przelotowe podwójne 21 szt 2.21 KNNR 5/308/5 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, pt, 2-biegunowe 16A 2,5 mm2 bryzgoszczelne 27 szt 2.22 KNNR 5/308/8 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, nt, 3-biegunowe 32A 10 mm2 wodoszczelne 2 szt

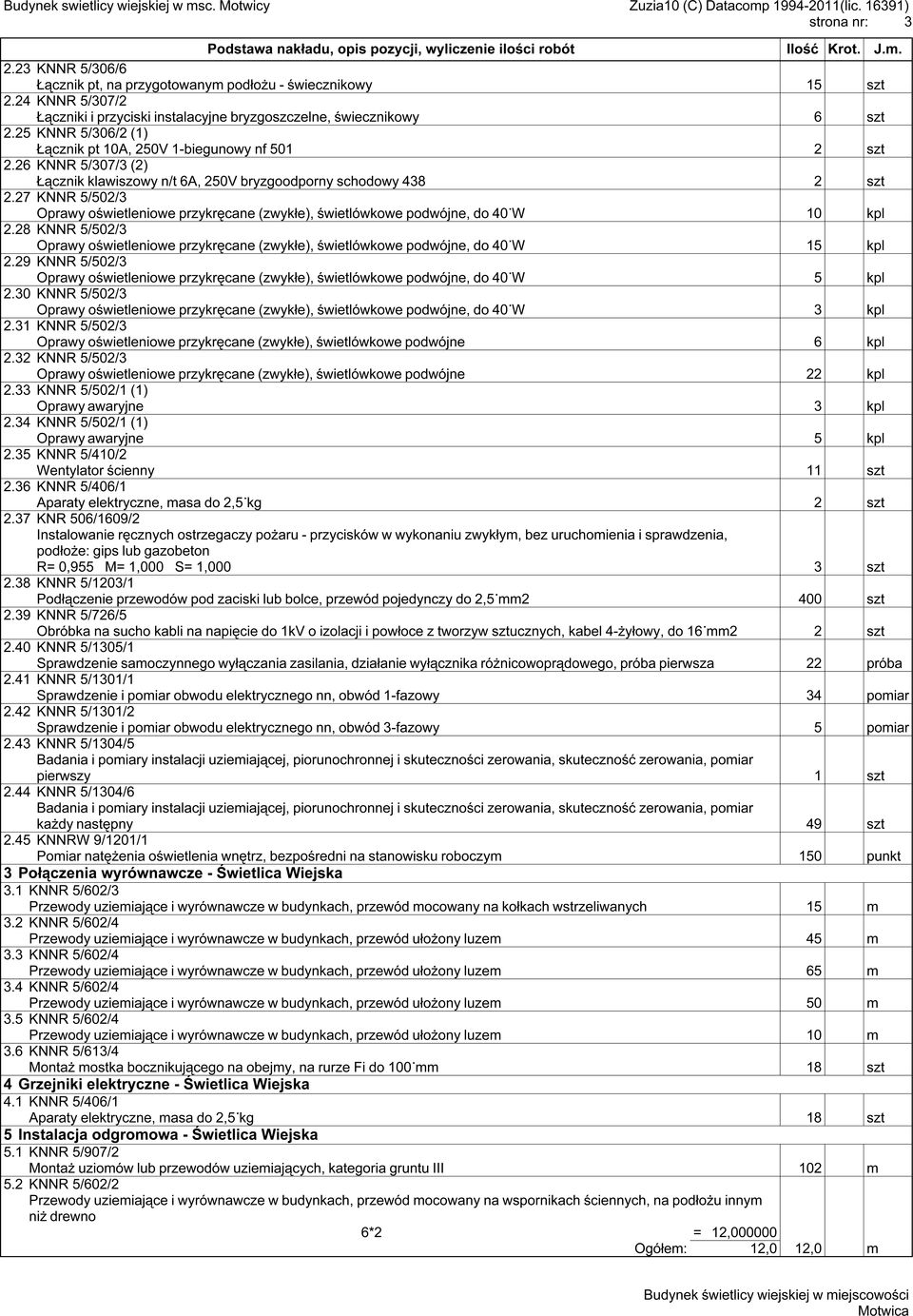

3 strona nr: KNNR 5/306/6 Łącznik pt, na przygotowanym podłożu - świecznikowy 15 szt 2.24 KNNR 5/307/2 Łączniki i przyciski instalacyjne bryzgoszczelne, świecznikowy 6 szt 2.25 KNNR 5/306/2 (1) Łącznik pt 10A, 250V 1-biegunowy nf szt 2.26 KNNR 5/307/3 (2) Łącznik klawiszowy n/t 6A, 250V bryzgoodporny schodowy szt 2.27 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W 10 kpl 2.28 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W 15 kpl 2.29 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W 5 kpl 2.30 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W 3 kpl 2.31 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne 6 kpl 2.32 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne 22 kpl 2.33 KNNR 5/502/1 (1) Oprawy awaryjne 3 kpl 2.34 KNNR 5/502/1 (1) Oprawy awaryjne 5 kpl 2.35 KNNR 5/410/2 Wentylator ścienny 11 szt 2.36 KNNR 5/406/1 Aparaty elektryczne, masa do 2,5 kg 2 szt 2.37 KNR 506/1609/2 Instalowanie ręcznych ostrzegaczy pożaru - przycisków w wykonaniu zwykłym, bez uruchomienia i sprawdzenia, podłoże: gips lub gazobeton R= 0,955 M= 1,000 S= 1,000 3 szt 2.38 KNNR 5/1203/1 Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 2,5 mm2 400 szt 2.39 KNNR 5/726/5 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 4-żyłowy, do 16 mm2 2 szt 2.40 KNNR 5/1305/1 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika różnicowoprądowego, próba pierwsza 22 próba 2.41 KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy 34 pomiar 2.42 KNNR 5/1301/2 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 3-fazowy 5 pomiar 2.43 KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar pierwszy 1 szt 2.44 KNNR 5/1304/6 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar każdy następny 49 szt 2.45 KNNRW 9/1201/1 Pomiar natężenia oświetlenia wnętrz, bezpośredni na stanowisku roboczym 150 punkt 3 Połączenia wyrównawcze - Świetlica Wiejska 3.1 KNNR 5/602/3 Przewody uziemiające i wyrównawcze w budynkach, przewód mocowany na kołkach wstrzeliwanych 15 m 3.2 KNNR 5/602/4 Przewody uziemiające i wyrównawcze w budynkach, przewód ułożony luzem 45 m 3.3 KNNR 5/602/4 Przewody uziemiające i wyrównawcze w budynkach, przewód ułożony luzem 65 m 3.4 KNNR 5/602/4 Przewody uziemiające i wyrównawcze w budynkach, przewód ułożony luzem 50 m 3.5 KNNR 5/602/4 Przewody uziemiające i wyrównawcze w budynkach, przewód ułożony luzem 10 m 3.6 KNNR 5/613/4 Montaż mostka bocznikującego na obejmy, na rurze Fi do 100 mm 18 szt 4 Grzejniki elektryczne - Świetlica Wiejska 4.1 KNNR 5/406/1 Aparaty elektryczne, masa do 2,5 kg 18 szt 5 Instalacja odgromowa - Świetlica Wiejska 5.1 KNNR 5/907/2 Montaż uziomów lub przewodów uziemiających, kategoria gruntu III 102 m 5.2 KNNR 5/602/2 Przewody uziemiające i wyrównawcze w budynkach, przewód mocowany na wspornikach ściennych, na podłożu innym niż drewno 6*2 = 12, Ogółem: 12,0 12,0 m

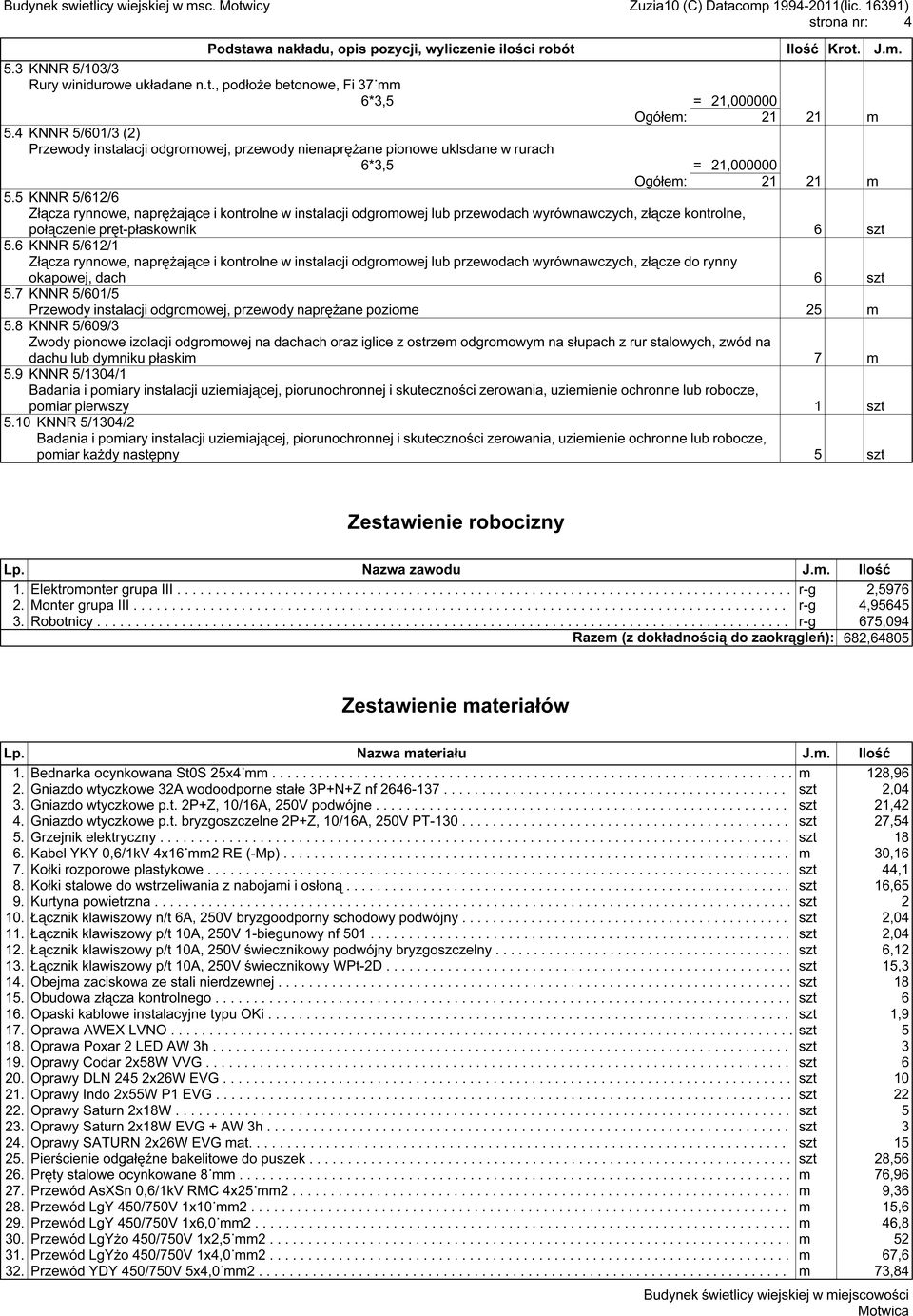

4 strona nr: KNNR 5/103/3 Rury winidurowe układane n.t., podłoże betonowe, Fi 37 mm 6*3,5 = 21, Ogółem: m 5.4 KNNR 5/601/3 (2) Przewody instalacji odgromowej, przewody nienaprężane pionowe uklsdane w rurach 6*3,5 = 21, Ogółem: m 5.5 KNNR 5/612/6 Złącza rynnowe, naprężające i kontrolne w instalacji odgromowej lub przewodach wyrównawczych, złącze kontrolne, połączenie pręt-płaskownik 6 szt 5.6 KNNR 5/612/1 Złącza rynnowe, naprężające i kontrolne w instalacji odgromowej lub przewodach wyrównawczych, złącze do rynny okapowej, dach 6 szt 5.7 KNNR 5/601/5 Przewody instalacji odgromowej, przewody naprężane poziome 25 m 5.8 KNNR 5/609/3 Zwody pionowe izolacji odgromowej na dachach oraz iglice z ostrzem odgromowym na słupach z rur stalowych, zwód na dachu lub dymniku płaskim 7 m 5.9 KNNR 5/1304/1 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, uziemienie ochronne lub robocze, pomiar pierwszy 1 szt 5.10 KNNR 5/1304/2 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, uziemienie ochronne lub robocze, pomiar każdy następny 5 szt Zestawienie robocizny Lp. Nazwa zawodu J.m. Ilość 1. Elektromonter grupa III Monter grupa..... III Robotnicy r-g 2,5976 r-g 4,95645 r-g 675, Razem (z dokładnością do zaokrągleń): 682,64805 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Bednarka ocynkowana St0S 25x4 mm Gniazdo wtyczkowe A.... wodoodporne stałe P+N+Z nf Gniazdo wtyczkowe p.t.... 2P+Z, /16A, V..... podwójne Gniazdo wtyczkowe p.t.... bryzgoszczelne P+Z, /16A, V..... PT Grzejnik elektryczny Kabel..... YKY.... 0,6/1kV x16 mm RE... (-Mp) Kołki.... rozporowe plastykowe Kołki.... stalowe do.. wstrzeliwania z.. nabojami i osłoną Kurtyna powietrzna Łącznik klawiszowy n/t.. 6A, V..... bryzgoodporny.. schodowy podwójny Łącznik klawiszowy p/t.. 10A, V biegunowy nf Łącznik klawiszowy p/t.. 10A, V..... świecznikowy podwójny bryzgoszczelny Łącznik klawiszowy p/t.. 10A, V..... świecznikowy WPt-2D Obejma zaciskowa ze... stali... nierdzewnej Obudowa złącza..... kontrolnego Opaski kablowe instalacyjne typu.... OKi Oprawa AWEX LVNO Oprawa Poxar LED.... AW.... 3h Oprawy Codar x58W VVG Oprawy DLN x26W EVG Oprawy Indo.... 2x55W P1... EVG Oprawy Saturn x18W Oprawy Saturn x18W EVG AW.... 3h Oprawy SATURN x26W EVG..... mat Pierścienie odgałęźne bakelitowe do.. puszek Pręty.... stalowe ocynkowane mm Przewód AsXSn ,6/1kV RMC.... 4x25 mm Przewód LgY /750V x10 mm Przewód LgY /750V x6,0 mm Przewód LgYżo /750V x2,5 mm Przewód LgYżo /750V x4,0 mm Przewód YDY /750V x4,0 mm m 128,96 szt 21,42 szt 27,54 szt 18 m 30,16 szt 44,1 szt 16,65 szt 2,12 szt 15,3 szt 18 szt 1,9 szt 5 szt 10 szt 22 szt 5 szt 15 szt 28,56 m 76,96 m 9,36 m 15,6 m 46,8 m 52 m 67,6 m 73,

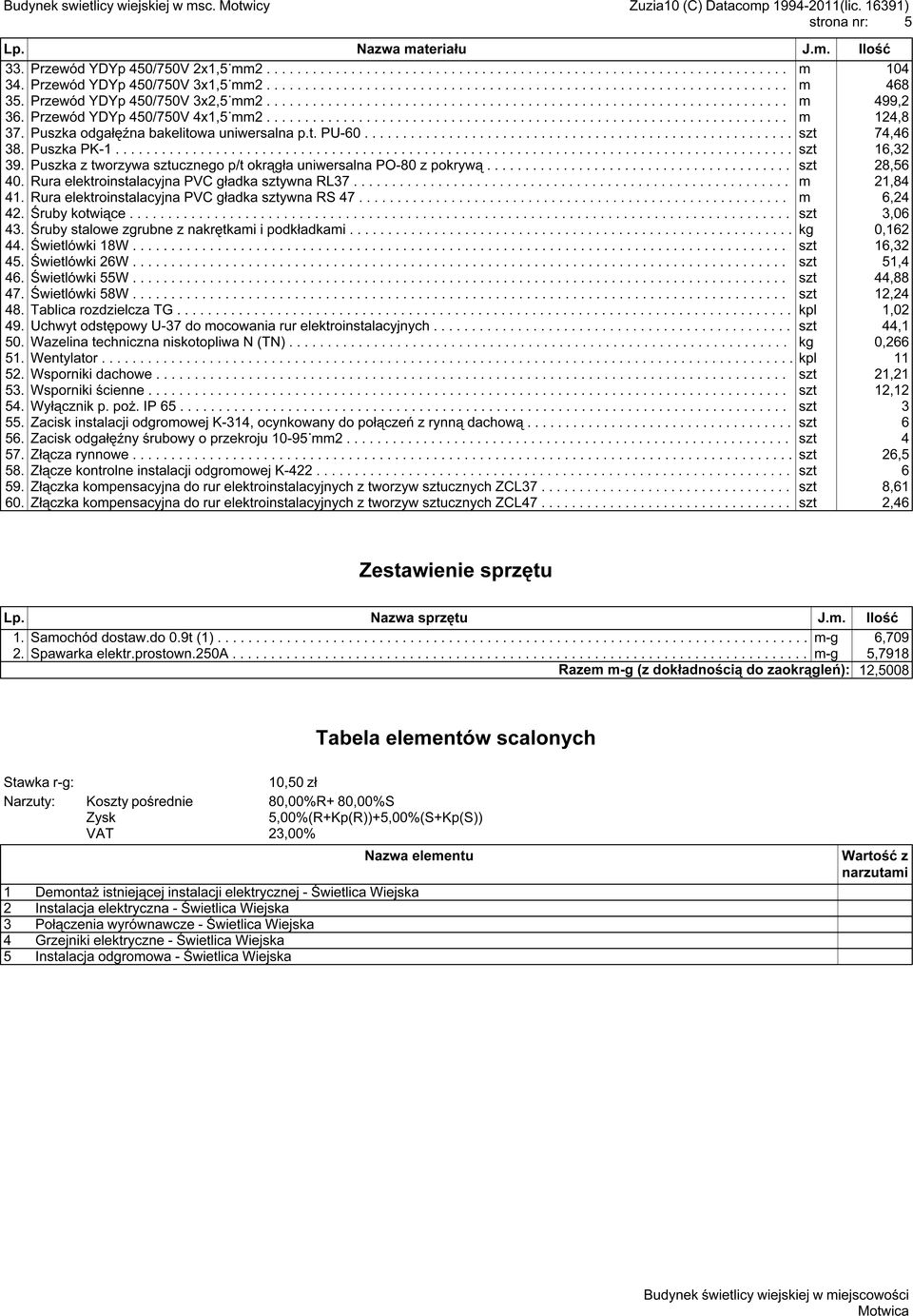

5 strona nr: 5 Lp. Nazwa materiału J.m. Ilość 33. Przewód YDYp 450/750V 2x1,5 mm Przewód YDYp /750V x1,5 mm Przewód YDYp /750V x2,5 mm Przewód YDYp /750V x1,5 mm Puszka odgałęźna bakelitowa uniwersalna p.t.... PU Puszka PK Puszka z. tworzywa sztucznego p/t okrągła uniwersalna PO-80 z pokrywą Rura.... elektroinstalacyjna PVC..... gładka..... sztywna RL Rura.... elektroinstalacyjna PVC..... gładka..... sztywna RS Śruby..... kotwiące Śruby..... stalowe zgrubne z.. nakrętkami..... i podkładkami Świetlówki W Świetlówki W Świetlówki W Świetlówki W Tablica rozdzielcza TG Uchwyt odstępowy U do.. mocowania rur elektroinstalacyjnych Wazelina techniczna niskotopliwa N..(TN) Wentylator Wsporniki dachowe Wsporniki ścienne Wyłącznik p... poż..... IP Zacisk..... instalacji odgromowej K-314, ocynkowany... do połączeń z rynną dachową Zacisk..... odgałęźny śrubowy o.. przekroju mm Złącza..... rynnowe Złącze..... kontrolne instalacji odgromowej.... K Złączka kompensacyjna do... rur... elektroinstalacyjnych z. tworzyw sztucznych ZCL Złączka kompensacyjna do... rur... elektroinstalacyjnych z. tworzyw sztucznych ZCL m 104 m 468 m 499,2 m 124,8 szt 74,46 szt 16,32 szt 28,56 m 21,84 m 6,24,06 kg 0,162 szt 16,32 szt 51,4 szt 44,88 szt 12,24 kpl 1,02 szt 44,1 kg 0,266 kpl 11 szt 21,21 szt 12,12 szt 4 szt 26,5 szt 8,61 szt 2, Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość 1. Samochód dostaw.do 0.9t (1) Spawarka elektr.prostown.250a m-g 6,709 m-g 5, Razem m-g (z dokładnością do zaokrągleń): 12,5008 Tabela elementów scalonych Stawka r-g: 10,50 zł Narzuty: Koszty pośrednie 80,00%R+ 80,00%S Zysk 5,00%(R+Kp(R))+5,00%(S+Kp(S)) VAT 23,00% Nazwa elementu Wartość z narzutami 1 Demontaż istniejącej instalacji elektrycznej - Świetlica Wiejska 2 Instalacja elektryczna - Świetlica Wiejska 3 Połączenia wyrównawcze - Świetlica Wiejska 4 Grzejniki elektryczne - Świetlica Wiejska 5 Instalacja odgromowa - Świetlica Wiejska
