1 Rejestrator cyfrowy serii Instrukcja obsługi UWAGA! Producent zastrzega sobie prawo dokonywania zmian parametrów i sposobu obsługi bez wcześniejszego poinformowania. Ze względu na ciągłą modyfikację i ulepszenia, niektóre funkcje opisane w niniejszej instrukcji mogą się nieznacznie różnić w rzeczywistości. Edycja:

2 Witamy Dziękujemy za zakup naszego rejestratora cyfrowego! Niniejsza instrukcja pozwala na zapoznanie się z działaniem, uruchomienie oraz prawidłową obsługę urządzenia. Znajdują się w niej informacje o poszczególnych funkcjach i sposobach ich wykorzystania. Przed rozpoczęciem instalacji, zapoznaj się z poniższymi zaleceniami oraz ostrzeżeniami! 2

3 SPIS TREŚCI SPIS TREŚCI WAŻNE ZALECENIA i OSTRZEŻENIA CECHY i SPECYFIKACJE Cechy Specyfikacje Porównanie modeli WYGLĄD OGÓLNY i STEROWANIE Panel przedni Panel Tylny Widok ogólny Przykład podłączenia Pilot zdalnego sterowania Sterowanie myszą komputerową Klawiatura wirtualna i panel przedni Klawiatura wirtualna Panel przedni INSTALACJA i PODŁĄCZENIA Zawartość opakowania Instalacja dysku twardego Wybór dysku twardego Obliczanie pojemności dysków twardych Instalacja dysku twardego Instalacja nagrywarki CD lub DVD typu SATA Wolnostojący lub montaż w szafie Rack Wolnostojący Montaż w szafie Rack Podłączenie zasilania Podłączanie urządzeń Podłączenie kamer Podłączenie monitorów Podłączenie Audio, wyjść przelotowych i matrycowych Wejścia Audio / Wyjścia Audio Wyjścia przelotowe Video Wyjścia matrycowe Wejścia i wyjścia alarmowe Wejścia alarmowe Wyjścia alarmowe Szczegóły połączeń wejść / wyjść alarmowych Opis wyjść alarmowych Interfejs RS Interfejs RS Inne interfejsy

4 SPIS TREŚCI 4 OBSŁUGA REJESTRATORA Logowanie, Wylogowanie (wyłączenie) i Menu główne Logowanie Menu główne Wylogowanie, wyłączenie rejestratora Przywracanie systemu po zaniku zasilania Wymiana baterii podtrzymującej Nagrywanie Podgląd bieżący Nagrywanie Wyszukiwanie i Odtwarzanie Menu wyszukiwania Podstawowe operacje Kalendarz Ustawienia nagrywania (Terminarz) Menu terminarza Podstawowe ustawienia Szybkie definiowanie Powielanie Detekcja Wejście do menu detekcji Menu detekcji Utrata wizji Zamaskowanie kamery Ustawienia wejść / wyjść alarmowych Wejście do menu Alarm Alarm Archiwizacja Detekcja napędów Wybór plików Sterowanie PTZ Podłączenie przewodów Ustawienia PTZ D Inteligentne pozycjonowanie 3D Presety / Trasa / Ścieżka / Auto-Pan Programowanie presetów Uruchomienie presetów Programowanie tras Uruchomienie trasy Programowanie ścieżek Uruchomienie ścieżek Programowanie automatycznego skanowania Auto-Skan Uruchomienie automatycznego skanowania Auto-Skan Uruchomienie automatycznego obrotu Auto-Pan Bezpośrednie zarządzanie menu kamery

5 SPIS TREŚCI 5 STRUKTURA MENU i OPIS FUNKCJI Struktura menu Menu główne Ustawienia Ogólne Kompresja Terminarz RS Sieć Alarm Detekcja PTZ Ekran Domyślne Wyszukiwanie Zaawansowane Dysk twardy Usterki Wyjścia alarmowe Nagrywanie Konta Konserwacja Monitor Wyjścia przelotowe Złącze 25- lub 37-pinowe Matryca video Informacje HDD INFO TRANSFER Zdarzenia Wersja Użytkownicy online Wyłączenie DODATKOWE POZYCJE MENU Wejście do sterowania PTZ Inteligentne pozycjonowanie 3D Presety / Trasa / Ścieżka / Auto-Pan Ustawianie kolorów DOSTĘP PRZEZ PRZEGLĄDARKĘ»IE« Podłączenie do sieci Logowanie Podgląd bieżący Sterowanie PTZ

6 SPIS TREŚCI Kolor Zdjęcie i nagrywanie Dostosowanie menu Konfiguracja Informacje o systemie Ustawienia Zaawansowane Funkcje dodatkowe Matryca video Wyszukiwanie Pobieranie Sygnalizacja Wersja Wylogowanie Odinstalowanie wtyczki rozszerzającej przeglądarki PROGRAM ZDALNEGO PODGLĄDU Cechy Środowisko Widok ekranu Więcej informacji RS232 OPERACJE Połączenia sieciowe Klawiatura ROZWIĄZYWANIE PROBLEMÓW DODATKI

7 WAŻNE ZALECENIA i OSTRZEŻENIA WAŻNE ZALECENIA i OSTRZEŻENIA 1. Bezpieczeństwo elektryczne Wszystkie instalacje oraz operacje powinny być przeprowadzone zgodnie z lokalnymi przepisami. Producent nie odpowiada za żadne szkody, powstałe w wyniku nieprawidłowej instalacji lub użytkowania 2. Transport urządzenia Duże wstrząsy, gwałtowne wibracje lub zalanie wodą są niedozwolone w czasie transportu, instalacji oraz użytkowania. 3. Instalacja Obchodź się z urządzeniem ostrożnie. Nie podłączaj zasilania do urządzenia przed wykonaniem wszystkich instalacji. Nie umieszczaj żadnych przedmiotów na urządzeniu. 4. Wymagany wykwalifikowany personel Wszelkie testy i naprawy powinny być wykonywane przez wykwalifikowanych techników lub inżynierów. Producent nie ponosi odpowiedzialności za wszelkie szkody, powstałe przez nieautoryzowane przeróbki lub naprawy. 5. Środowisko pracy Rejestrator powinien być umieszczony w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego oraz od materiałów łatwopalnych i wybuchowych. 6. Akcesoria Upewnij się, czy wszystkie wymienione akcesoria są dołączone w zestawie. Przed rozpoczęciem instalacji, otwórz opakowanie i sprawdź, czy znajdują się w nim wszystkie poniższe akcesoria: Przewód zasilający Przewód sieciowy LAN 1 szt. Taśma SATA do podłączenia dysku twardego ilość równa ilości gniazd SATA Listwy zaciskowe do wejść / wyjść alarmowych Przewód do podłączenia wejść / wyjść audio, wyjść przelotowych video i wyjścia matrycowego (zgodnie z wersją rejestratora) 1 szt. Pilot podczerwieni (wraz z bateriami) 1 szt. Mysz optyczna USB 1 szt. Płyta CD (instrukcja, oprogramowanie i narzędzia) 1 szt. Zestaw akcesoriów montażowych Jeżeli jakieś elementy nie zostały dołączone skontaktuj się z dostawcą urządzenia. 7

8 CECHY i SPECYFIKACJE 1. CECHY i SPECYFIKACJE 1.1 Cechy Rejestratory BCS wymienionych serii HBE, GBE oraz LB posiadają następujące funkcje: Konkurencyjna cena i wysokie parametry techniczne Kompresja H.264, najlepsza dla rejestratorów cyfrowych Wyświetlanie 4 / 8 / 16 obrazów z kamer w czasie rzeczywistym Funkcja Pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & dostęp zdalny Dwa złącza USB 2.0 oraz obsługa do 8 dysków twardych SATA Pięć metod sterowania: przyciski panela przedniego, pilot IR, klawiatura systemowa BCS, mysz (USB) oraz klawiatura sieciowa Obsługa kodowania dwóch niezależnych strumieni: do zapisu oraz do wyświetlania przez sieć LAN Inteligentne wykrywanie sygnału video: detekcja ruchu, zamaskowanie kamery, zanik sygnału video Zaawansowane ustawienia kamer: maski prywatności, ukrywanie kamer, ustawienia kolorów oraz dodawanie napisów. Obsługa kamer PTZ i Speed Dome: obsługa ponad 60 protokołów transmisji, programowanie tras, ścieżek, presetów i automatycznego skanowania; obsługa inteligentnego pozycjonowania 3D dla kamer BCS. Obsługa do 4 / 8 / 16 kanałów audio i dodatkowo jeden dwukierunkowy, z możliwością prowadzenia rozmowy. Łatwa archiwizacja: urządzenia USB (pendrive, dysk zewnętrzny lub nagrywarka DVD RW), sieć LAN. Reakcja na alarm: komunikat na ekranie, sygnał brzęczyka, aktywacja presetów PTZ, wysłanie wiadomości i FTP Pełna obsługa przez sieć: wbudowany webserver, oprogramowanie CMS pozwalające na: zdalny podgląd na żywo, nagrywanie, odtwarzanie, programowanie, sprawdzenie stanu systemu oraz rejestru zdarzeń, a także funkcje i FTP. 1.2 Specyfikacje W programie produkcji dostępne są różne serie rejestratorów, a w każdej serii różne modele. Tu omówiono następujące modele z trzech serii: 1. Seria HBE nagrywanie 25 kl./sek. w rozdzielczości D1 na każdym kanale video, czyli 100 kl./sek. dla 4 kanałów; 200 kl./sek. dla 8 kanałów i 400 kl./sek. dla 16 kanałów: BCS-0404 HBE-S 4 kanały video i 4 kanały audio BCS-0804 HBE-S 8 kanałów video i 8 kanałów audio BCS-1604 HBE-S 16 kanałów video i 16 kanałów audio BCS-0404 HBEH-S 4 kanały video (przelotowe), 4 kanały audio, 1 wyjście matrycowe BCS-0804 HBEH-S 8 kanałów video (przelotowe), 4 kanały audio, 1 wyjście matrycowe BCS-1604 HBEH-S 16 kanałów video (przelotowe), 4 kanały audio, 1 wyjście matrycowe 8

9 CECHY i SPECYFIKACJE BCS-0804 HBEL-S BCS-1604 HBEL-S 8 kanałów video (przelotowe), 4 wyjścia matrycowe 16 kanałów video (przelotowe), 4 wyjścia matrycowe 2. Seria GBE nagrywanie 1 25 kl./sek. w rozdzielczości D1 na każdym kanale video, czyli 50 kl./sek. dla 4 kanałów; 100 kl./sek. dla 8 kanałów i 200 kl./sek. dla 16 kanałów: BCS-0404 GBE-S 4 kanały video i 4 kanały audio BCS-0804 GBE-S 8 kanałów video i 8 kanałów audio BCS-1604 GBE-S 16 kanałów video i 16 kanałów audio BCS-0404 GBEH-S 4 kanały video (przelotowe), 4 kanały audio, 1 wyjście matrycowe BCS-0804 GBEH-S 8 kanałów video (przelotowe), 4 kanały audio, 1 wyjście matrycowe BCS-1604 GBEH-S 16 kanałów video (przelotowe), 4 kanały audio, 1 wyjście matrycowe BCS-0804 GBEL-S 8 kanałów video (przelotowe), 4 wyjścia matrycowe BCS-1604 GBEL-S 16 kanałów video (przelotowe), 4 wyjścia matrycowe 3. Seria LB nagrywanie 1 6 kl./sek. w rozdzielczości D1 na każdym kanale video, czyli 25 kl./sek. dla 4 kanałów; 50 kl./sek. dla 8 kanałów i 100 kl./sek. dla 16 kanałów: BCS-0404 LB-S 4 kanały video i 4 kanały audio BCS-0804 LB-S 8 kanałów video i 8 kanałów audio BCS-1604 LB-S 16 kanałów video i 16 kanałów audio BCS-0404 LBH-S 4 kanały video (przelotowe), 4 kanały audio, 1 wyjście matrycowe BCS-0804 LBH-S 8 kanałów video (przelotowe), 4 kanały audio, 1 wyjście matrycowe BCS-1604 LBH-S 16 kanałów video (przelotowe), 4 kanały audio, 1 wyjście matrycowe BCS-1604 LBL-S 16 kanałów video (przelotowe) i 4 wyjścia matrycowe A oto szczegółowe dane techniczne: System HBE GBE LB Procesor główny System operacyjny Możliwości systemu Interfejs użytkownika Urządzenia sterujące Rodzaj znaków wprowadz. Obrazowanie stanu systemu Mikroprocesor o wysokiej wydajności Oparty na systemie Linux Funkcja Pentaplex: obraz na żywo, nagrywanie, odtwarzanie, archiwizowanie i dostęp zdalny Graficzny intuicyjne menu ekranowe z opisowym paskiem pomocy Przyciski panelu przedniego, mysz USB, klawiatura systemowa BCS, pilot IR, klawiatura sieciowa Znaki numeryczne, litery (ASCII), inne znaki specjalne Stan HDD, dane o połączeniach, rejestr nagrań, rejestr zdarzeń, wersja BIOS, aktualnie połączeni użytkownicy itp. Video HBE GBE LB Wejścia video Wyjścia video Standardy video 4 / 8 / 16 kanałów, złącza BNC, 1,0Vp-p, 75Ω 2 kanały Composite Video, BNC, 1Vp-p, 75Ω, + 1 wyjście VGA Wyjścia matrycowe dla wersji HBEH, HBEL, GBEH, GBEL, LBH, LBL PAL (625TVL, 50f/s), NTSC (525TVL, 60f/s) Kompresja video H.264 Rozdzielczość Nagrywanie odpowiednio dla 16 / 8 / 4 kanałowego: Nagrywanie w PAL dla 1 kanału w D1 / CIF D1 [4CIF] 704 x 576 2CIF 704 x 288 CIF 352 x 288 QCIF 176 x / 200 / 100 kl./s. 200 / 100 / 50 kl./s. 100 / 50 / 25 kl./s. 1kl/s 25kl/s 1kl/s 25kl/s 1kl/s 25kl/s 1kl/s 25kl/s Podział ekranu Pełny ekran lub podział na 1 / 4 / 8 / 9 / 16 Obsługa sekwencji Tak 1kl/s 6kl/s 1kl/s 25kl/s 9

10 CECHY i SPECYFIKACJE Jakość nagrywania Maski prywatności Ukrywanie kamer Dostosowanie kamer Informacje ekranowe Ustawianie wyjść video Poziom 1 6 (poziom 6 najlepszy) Definiowalne 4 strefy dla każdej kamery Definiowalne, dla grup użytkowników Dostosowanie parametrów obrazu dla różnych okresów czasu Nazwy kamer, zegar, zanik obrazu, ukryte kamery, detekcja ruchu, nagrywanie Możliwość ustawienia parametrów obrazu i strefy wyświetlania Audio HBE GBE LB Wejścia audio Dwukierunkowy kanał rozmowny Wyjścia audio Kompresja audio 4 / 8 / 16 kanałów, RCA, mv, 30KΩ w wersji HBE, GBE, LB 4 kanały, RCA, mv, 30KΩ w wersji HBEH, GBEH, LBH 1 kanał, RCA, mv, 30KΩ 1 kanał, RCA, mv, 5KΩ ADPCM Detekcja ruchu i Alarmy HBE GBE LB Detekcja ruchu Zanik sygnału video Zamaskowanie kamery Wejścia alarmowe Wyjścia alarmowe 396 (22x18) strefy det. 192 (16x12) strefy det. 192 (16x12) strefy det. Czułość: poziom 1 6 (poziom 6 najwyższy) Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych, komunikatów i komunikatów na serwer FTP Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych, komunikatów i komunikatów na serwer FTP Wyzwalanie rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych, komunikatów i komunikatów na serwer FTP 4 / 8 / 16 kanałów, wyjścia programowalne, zwierane do masy, ręcznie uruchamiane / blokowane. Wyzwalanie: rejestracji obrazów, ruchu PTZ, sekwencji, wyjść alarmowych, komunikatów i komunikatów na serwer FTP 6 kanałów, przekaźniki ze stykami 30VDC, 1A, NO / NC Dyski twarde HBE GBE LB Typ HDD 8 port SATA, obsługa do 8 HDD SATA lub nagrywarki DVD-RW SATA Średnie zapełnianie video: MB/h/kanał MB/h/kanał MB/h/kanał Średnie zapełnianie audio: Zarządzanie HDD 14,4 MB/h/kanał Hibernacja nieużywanych dysków, sygnalizacja usterek, funkcja RAID (kopia zapasowa) Nagrywanie, Odtwarzanie, Archiwizacja Tryb nagrywania Priorytet trybów Interwał nagrywania Nadpisywanie HDD Funkcja RAID Wyszukiwanie nagrań Odtwarzanie Zoom cyfrowy Tryb archiwizacji HBE GBE LB Ręczne, ciągłe, detekcja video (z podziałem na detekcję ruchu, zamaskowanie kamery i zanik obrazu), alarmowe; w każdym trybie możliwość wyboru kanałów rejestrowanych Ręczne alarmowe z detekcji ciągłe Ustawialny od 1 do 120 minut (domyślnie: 60 min) Tak Tak Czas / Data, Alarm, Detekcja ruchu oraz wyszukiwanie dokładne (do 1 sek.) Jednocześnie z 4 kan. Jednocześnie z 2 kan. Jednocześnie z 2 kan. Funkcje: odtwarzanie, pauza, stop, przewijanie wstecz, szybkie odtwarzanie, wolne odtwarzanie, następny plik, poprzedni plik, następna kamera, poprzednia kamera, pełny ekran, powtarzanie, odtwarzanie poklatkowe, wybieranie do archiwizacji Podczas odtwarzania jest możliwe powiększanie wybranej fragmentu do rozmiarów pełnego ekranu Przez USB na pendrive albo zewnętrzny HDD, lub przez wbudowaną lub zewnętrzną nagrywarkę CD-RW / DVD-RW, lub przez sieć LAN 10

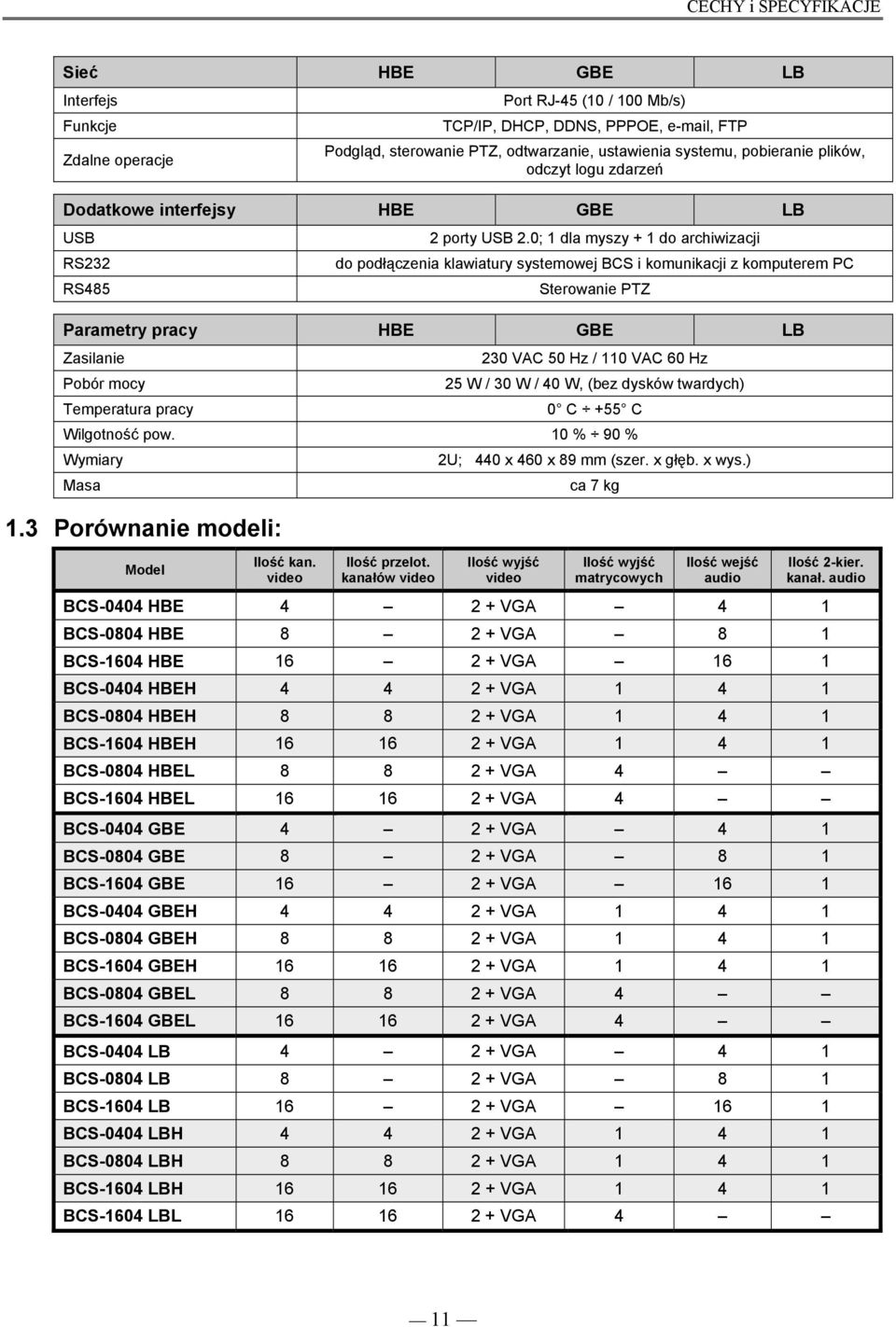

11 CECHY i SPECYFIKACJE Sieć HBE GBE LB Interfejs Funkcje Zdalne operacje Port RJ-45 (10 / 100 Mb/s) TCP/IP, DHCP, DDNS, PPPOE, , FTP Podgląd, sterowanie PTZ, odtwarzanie, ustawienia systemu, pobieranie plików, odczyt logu zdarzeń Dodatkowe interfejsy HBE GBE LB USB RS232 RS485 2 porty USB 2.0; 1 dla myszy + 1 do archiwizacji do podłączenia klawiatury systemowej BCS i komunikacji z komputerem PC Sterowanie PTZ Parametry pracy HBE GBE LB Zasilanie Pobór mocy Temperatura pracy 230 VAC 50 Hz / 110 VAC 60 Hz 25 W / 30 W / 40 W, (bez dysków twardych) 0 C +55 C Wilgotność pow. 10 % 90 % Wymiary Masa 1.3 Porównanie modeli: Model Ilość kan. video Ilość przelot. kanałów video 2U; 440 x 460 x 89 mm (szer. x głęb. x wys.) Ilość wyjść video ca 7 kg Ilość wyjść matrycowych Ilość wejść audio Ilość 2-kier. kanał. audio BCS-0404 HBE VGA 4 1 BCS-0804 HBE VGA 8 1 BCS-1604 HBE VGA 16 1 BCS-0404 HBEH VGA BCS-0804 HBEH VGA BCS-1604 HBEH VGA BCS-0804 HBEL VGA 4 BCS-1604 HBEL VGA 4 BCS-0404 GBE VGA 4 1 BCS-0804 GBE VGA 8 1 BCS-1604 GBE VGA 16 1 BCS-0404 GBEH VGA BCS-0804 GBEH VGA BCS-1604 GBEH VGA BCS-0804 GBEL VGA 4 BCS-1604 GBEL VGA 4 BCS-0404 LB VGA 4 1 BCS-0804 LB VGA 8 1 BCS-1604 LB VGA 16 1 BCS-0404 LBH VGA BCS-0804 LBH VGA BCS-1604 LBH VGA BCS-1604 LBL VGA 4 11

12 WYGLĄD OGÓLNY i STEROWANIE 2. WYGLĄD OGÓLNY i STEROWANIE W niniejszej sekcji został opisany panel przedni i tylny rejestratora. Jeżeli pierwszy raz instalujesz rejestrator tego typu, koniecznie zapoznaj się z poniższymi opisami. 2.1 Panel przedni Wygląd panela przedniego rejestratorów serii HBE oraz GBE pokazano na rysunku 2-1a, natomiast wygląd panela przedniego rejestratorów serii LB pokazano na rysunku 2-1b. Pod rysunkami zamieszczono tabelę, w której opisano poszczególne elementy sterowania: Rys. 2-1a Wygląd panela przedniego serii HBE oraz GBE. Rys. 2-1a Wygląd panela przedniego serii LB. Nr 1 2 Nazwa Oznaczenie HBE, GBE Oznaczenie dla LB Sygnalizacja kanałów nagrywanych Sygnalizacja zasilania rejestratora Kontrolka odbiornik toru IR zdalnego sterowania ACT PWR ACT Funkcja Świecące diody LED sygnalizują kanały, z których obraz video aktualnie jest rejestrowany. Jeżeli rejestrator jest podłączony do zasilania 230 VAC LED świeci się (niezależnie od tego, czy rejestrator jest, czy nie jest uruchomiony). Jest przeznaczona do sygnalizowania odbioru sygnałów sterujących z pilota IR (podczerwieni). Sygnalizacja stanu rejestratora STATUS Status Sygnalizuje zmianę funkcji systemu. Sygnalizacja pracy dysku twardego HDD Sygnalizuje pracę dowolnego z dysków twardych w rejestratorze. Sygnalizacja alarmu Alarm Sygnalizuje stan alarmu w systemie. 12

13 WYGLĄD OGÓLNY i STEROWANIE Nr Nazwa Oznaczenie HBE, GBE Oznaczenie dla LB Shift Funkcja W trybie normalnego oglądania naciśnięcie tego przycisku na 3 sekundy, przełącza wyjście Video / VGA na jeden z trzech standardów: LTV / VGA / 60 Hz LCD. Podczas wprowadzania danych tekstowych, zmienia typ wprowadzanych znaków w sekwencji: cyfry / litery duże / litery małe / znaki Uruchamia / zatrzymuje przełączanie sekwencyjne obrazów. Klawisze numeryczne Wprowadzanie haseł, wybór kanałów, wprowadzanie danych. Wprowadzanie wartości powyżej 9 / / Poprzedni plik Następny plik Wolne odtwarzanie Szybkie odtwarzanie Wstecz / Pauza Odtwarzanie / Pauza Przełączanie podziału ekranu MULT MULT Anulowanie ESC ESC Nagrywanie Rec Rec Przycisk funkcyjny Fn Fn Jeżeli zachodzi konieczność wprowadzenia danych liczbowych powyżej 9 naciśnięcie tego przycisku i następnie, kolejno wciskanie cyfr, pozwala na uzyskanie wymaganej wartości. W trybie odtwarzania powoduje przejście do odtwarzania wcześniejszego pliku. W menu ustawień służy do wybierania pozycji na liście. W trybie odtwarzania powoduje przejście do odtwarzania następnego pliku W menu ustawień służy do wybierania pozycji na liście. Naciśnięcie powoduje zwolnienie odtwarzania, kolejne wznawia odtwarzanie ze standardową prędkością. Naciśnięcie powoduje przyspieszenie odtwarzania, kolejne wznawia odtwarzanie ze standardową prędkością. W trybie normalnego odtwarzania w przód uruchamia pauzę i przełącza na odtwarzanie wstecz. Podczas odtwarzania wstecz uruchamia pauzę. Kolejne naciśnięcie wznawia odtwarzanie wstecz. Podczas załączonej pauzy lub odtwarzania wstecz, naciśnięcie tego przycisku uruchamia odtwarzania normalne do przodu. W trakcie normalnego odtwarzania załącza pauzę. W trakcie podglądu na żywo, uruchamia wyszukiwanie nagrań. Służy do przełączania pomiędzy wyświetlaniem jednego kanału na całym ekranie i różnymi trybami podziału. Anuluje wykonywane operacje, umożliwia wyjście z menu. Służy do ręcznego uruchamiania / zatrzymywania nagrywania. Współpracuje z przyciskami kierunkowymi i numerycznymi. Podczas podglądu jednego kanału na całym ekranie uruchamia funkcje pomocnicze: Sterowanie PTZ oraz ustawienia kolorów. W menu PTZ zmienia ekrany obsługiwanych funkcji. Podczas wprowadzania danych służy do kasowania ostatnio wprowadzonego znaku (Backspace). Podczas ustawiania detekcji ruchu, współdziała z przyciskami przy zaznaczania stref detekcji. Podczas przeglądania menu HDD INFO przełącza wyświetlane informacje. Pozwala na realizację innych, specjalnych funkcji. Informacje INFO Informacje o stanie systemu Sygnalizacja alarmu Alarm Uruchamia sygnalizację alarmu w systemie W trybie menu zatwierdzanie zmian. W trybie menu powoduje przejście do domyślnych Zatwierdzenie Enter funkcji przycisków. Podczas podglądu powoduje wejście do menu głównego. 13

14 WYGLĄD OGÓLNY i STEROWANIE Nr 6 7 Nazwa Oznaczenie HBE, GBE Oznaczenie dla LB W górę W dół W lewo W prawo Zatwierdzenie Pokrętło zewnętrzne Pokrętło wewnętrzne 8 Zasilanie Enter Funkcja Podczas podglądu te przyciski umożliwiają wybór podziału. W menu ustawień zmieniają opcje i wartości. W trybie PTZ do sterowania ruchu kamery w górę, w dół. Podczas podglądu umożliwiają wybór grup kamer w podziałach. Podczas odtwarzania kontrolują pasek odtwarzania (pozwalają przesuwać wcześniej / później ). W trybie menu zatwierdzanie zmian. W trybie menu powoduje przejście do domyślnych funkcji przycisków. Podczas podglądu powoduje wejście do menu głównego. W trybie podglądu na żywo działa jak przyciski /. Podczas odtwarzania do przewijania do przodu lub wstecz W trybie podglądu na żywo działa jak przyciski /. Podczas odtwarzania służy do przeglądania nagrań poklatkowo (dostępne tylko w niektórych wersjach). Służy do załączania / wyłączania rejestratora. Aby wyłączyć urządzenie naciśnij przycisk na 3 sekundy. 9 Czytnik IR IR IR Odbiornik toru podczerwieni zdalnego sterowania (z pilota). 10 Port USB 2.2 Panel Tylny Widok ogólny Służy do podłączenia urządzenia archiwizującego lub myszki USB. Rysunek 2-2. Wygląd tylnego panela rejestratora. Na tylnym panelu rejestratora rozmieszczono gniazda przyłączeniowe zasilania i urządzeń peryferyjnych systemu: 1. Zespół gniazda i włącznika zasilania 230VAC 50Hz 2. Wejścia i wyjścia Audio (w zależności od wersji) 3. Wejścia kanałów video (gniazda BNC) 4. Wyjścia video na dwa monitory gniazda BNC 5. Wejścia alarmowe 6. Wyjścia alarmowe 7. Sterowanie PTZ port RS Interfejs Ethernet 10M/100M (RJ45) 9. Port USB Port RS Port wyjściowy VGA na monitor 12. Wyjścia matrycowe lub wyjścia przelotowe kanałów video (w zależności od wersji) 13. Wentylator 14

15 WYGLĄD OGÓLNY i STEROWANIE Uwaga: Do bezpośredniego podłączenia rejestratora z komputerem, wymagany jest specjalny przewód sieciowy (skrętka) krosowany. Aby użyć zwykłego przewodu sieciowego zastosuj Switch lub HUB Przykład podłączenia rejestratora Przykładowa konfiguracja podłączenia została przedstawiona na poniższym rysunku. 2.3 Pilot zdalnego sterowania Rysunek 2-3. Przykładowy schemat podłączenia urządzeń peryferyjnych do rejestratora. Pilot zdalnego sterowania rejestratorem po torze podczerwieni IR opis przycisków poniżej. Rysunek 2-4. Pilot IR zdalnego sterowania rejestratorem. 15

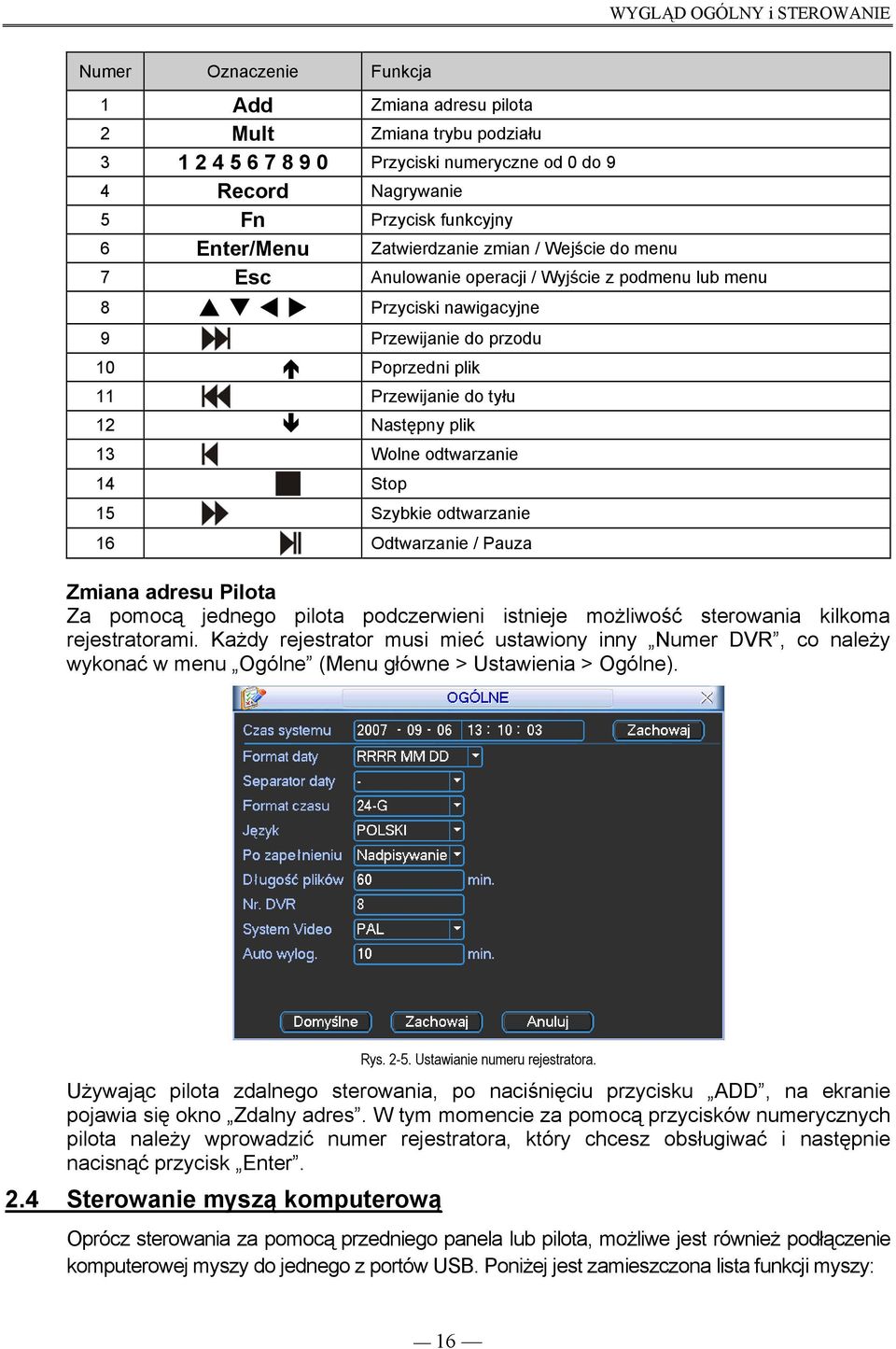

16 WYGLĄD OGÓLNY i STEROWANIE Numer Oznaczenie Funkcja 1 Add Zmiana adresu pilota 2 Mult Zmiana trybu podziału Przyciski numeryczne od 0 do 9 4 Record Nagrywanie 5 Fn Przycisk funkcyjny 6 Enter/Menu Zatwierdzanie zmian / Wejście do menu 7 Esc Anulowanie operacji / Wyjście z podmenu lub menu 8 Przyciski nawigacyjne 9 Przewijanie do przodu 10 Poprzedni plik 11 Przewijanie do tyłu 12 Następny plik 13 Wolne odtwarzanie 14 Stop 15 Szybkie odtwarzanie 16 Odtwarzanie / Pauza Zmiana adresu Pilota Za pomocą jednego pilota podczerwieni istnieje możliwość sterowania kilkoma rejestratorami. Każdy rejestrator musi mieć ustawiony inny Numer DVR, co należy wykonać w menu Ogólne (Menu główne > Ustawienia > Ogólne). Rys Ustawianie numeru rejestratora. Używając pilota zdalnego sterowania, po naciśnięciu przycisku ADD, na ekranie pojawia się okno Zdalny adres. W tym momencie za pomocą przycisków numerycznych pilota należy wprowadzić numer rejestratora, który chcesz obsługiwać i następnie nacisnąć przycisk Enter. 2.4 Sterowanie myszą komputerową Oprócz sterowania za pomocą przedniego panela lub pilota, możliwe jest również podłączenie komputerowej myszy do jednego z portów USB. Poniżej jest zamieszczona lista funkcji myszy: 16

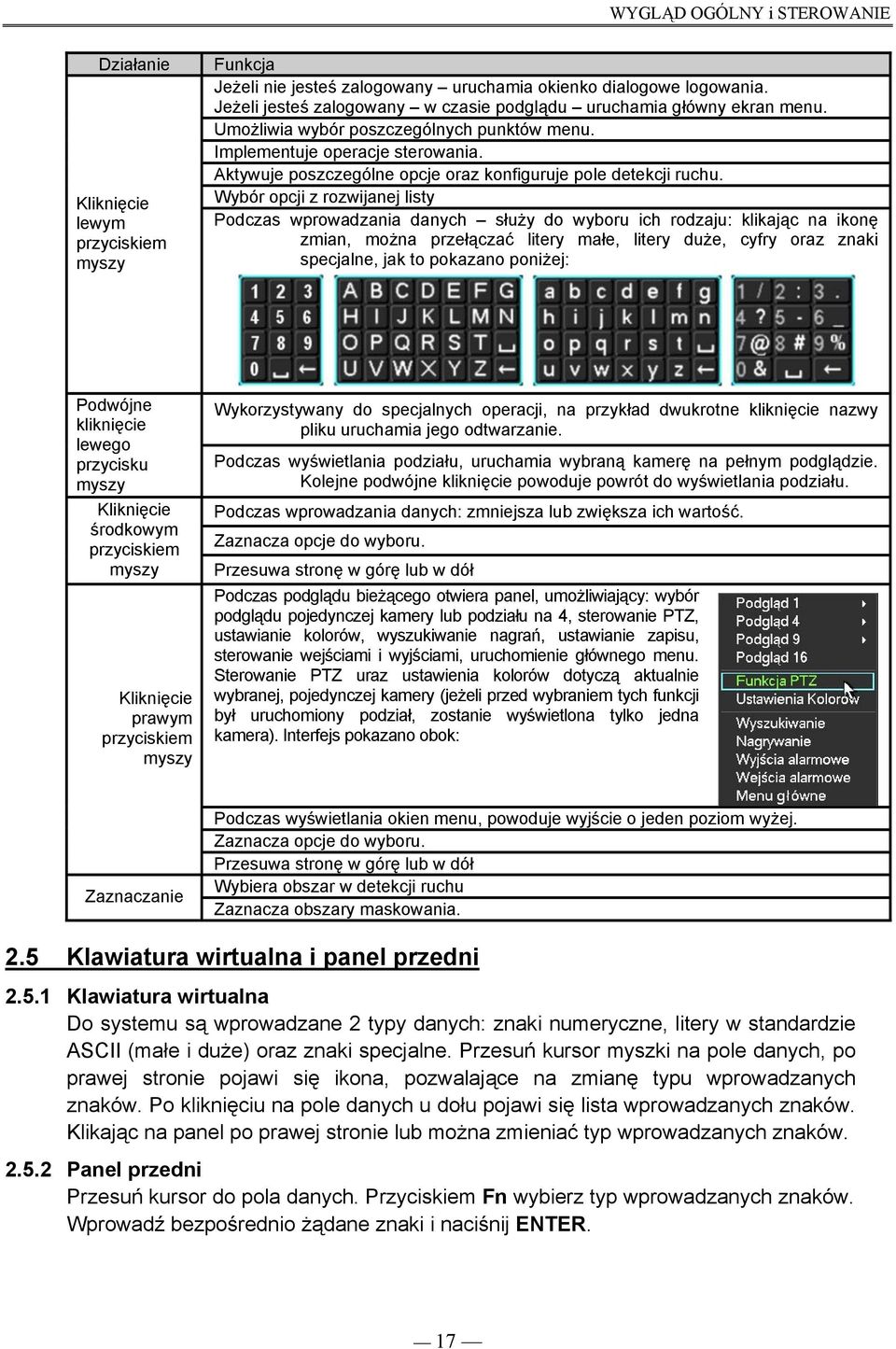

17 WYGLĄD OGÓLNY i STEROWANIE Działanie Kliknięcie lewym przyciskiem myszy Funkcja Jeżeli nie jesteś zalogowany uruchamia okienko dialogowe logowania. Jeżeli jesteś zalogowany w czasie podglądu uruchamia główny ekran menu. Umożliwia wybór poszczególnych punktów menu. Implementuje operacje sterowania. Aktywuje poszczególne opcje oraz konfiguruje pole detekcji ruchu. Wybór opcji z rozwijanej listy Podczas wprowadzania danych służy do wyboru ich rodzaju: klikając na ikonę zmian, można przełączać litery małe, litery duże, cyfry oraz znaki specjalne, jak to pokazano poniżej: Podwójne kliknięcie lewego przycisku myszy Kliknięcie środkowym przyciskiem myszy Kliknięcie prawym przyciskiem myszy Wykorzystywany do specjalnych operacji, na przykład dwukrotne kliknięcie nazwy pliku uruchamia jego odtwarzanie. Podczas wyświetlania podziału, uruchamia wybraną kamerę na pełnym podglądzie. Kolejne podwójne kliknięcie powoduje powrót do wyświetlania podziału. Podczas wprowadzania danych: zmniejsza lub zwiększa ich wartość. Zaznacza opcje do wyboru. Przesuwa stronę w górę lub w dół Podczas podglądu bieżącego otwiera panel, umożliwiający: wybór podglądu pojedynczej kamery lub podziału na 4, sterowanie PTZ, ustawianie kolorów, wyszukiwanie nagrań, ustawianie zapisu, sterowanie wejściami i wyjściami, uruchomienie głównego menu. Sterowanie PTZ uraz ustawienia kolorów dotyczą aktualnie wybranej, pojedynczej kamery (jeżeli przed wybraniem tych funkcji był uruchomiony podział, zostanie wyświetlona tylko jedna kamera). Interfejs pokazano obok: Zaznaczanie Podczas wyświetlania okien menu, powoduje wyjście o jeden poziom wyżej. Zaznacza opcje do wyboru. Przesuwa stronę w górę lub w dół Wybiera obszar w detekcji ruchu Zaznacza obszary maskowania. 2.5 Klawiatura wirtualna i panel przedni Klawiatura wirtualna Do systemu są wprowadzane 2 typy danych: znaki numeryczne, litery w standardzie ASCII (małe i duże) oraz znaki specjalne. Przesuń kursor myszki na pole danych, po prawej stronie pojawi się ikona, pozwalające na zmianę typu wprowadzanych znaków. Po kliknięciu na pole danych u dołu pojawi się lista wprowadzanych znaków. Klikając na panel po prawej stronie lub można zmieniać typ wprowadzanych znaków Panel przedni Przesuń kursor do pola danych. Przyciskiem Fn wybierz typ wprowadzanych znaków. Wprowadź bezpośrednio żądane znaki i naciśnij ENTER. 17

18 INSTALACJE i PODŁĄCZENIA 3. INSTALACJA i PODŁĄCZENIA Uwaga: Wszelkie instalacje i podłączenia elektryczne rejestratora powinny być wykonane zgodnie z lokalnymi przepisami i zaleceniami. 3.1 Zawartość opakowania Po odebraniu dostarczonego urządzenia sprawdź, czy nie ma ono widocznych śladów uszkodzenia. Użyte materiały zabezpieczające chronią urządzenie przed większością uszkodzeń mogących powstać w trakcie transportu. Otwórz opakowanie i sprawdź kompletację. Jeżeli wewnątrz brakuje akcesoriów, skontaktuj się z dostawcą urządzenia. 3.2 Instalacja dysku twardego Wybór dysku twardego Zalecamy stosowanie dysków twardych firmy Seagate SATA, o prędkości 7200 rpm lub wyższej, 16 MB cache. Rejestrator nie posiada żadnych ograniczeń pojemności stosowanych dysków. Jednak w celu zapewnienia stabilności systemu, powinny być stosowane dyski o pojemności 750 GB Obliczanie pojemności dysków twardych Wzór na obliczanie wymaganej pojemności dysków: P HDD = k X t X SZ HDD gdzie: P HDD pojemność ogólna dysku wyrażona w megabajtach [MB] k ilość kamer nagrywanych t wymagany czas nagrywania bez nadpisywania dysków, wyrażony w godzinach [h] SZ HDD średnie zużycie pojemności dysku wyrażone w megabajtach na godzinę [MB/h]. Kompresja H.264 jest jedną z najlepszych, używanych w rejestratorach DVR. Daje ona 30% oszczędności pojemności dysków w porównaniu do kompresji MPEG4. Podczas obliczania pojemności dysków, należy oszacować średnie godzinne zużycie pamięci na każdy kanał. Przykładowo: rejestrator 16-kanałowy, zużycie wynosi MB/h na jeden kanał, w zależności od ustawionej ilości klatek i jakości nagrywania. W badanym przypadku zużycie dla 6 kanałów wynosi po około MB/h, dla pozostałych po około MB/h. Istnieje potrzeba rejestrowania nagrań przez około 18 godzin dziennie przez minimum 60 dni. Całkowitą pojemność dysków można obliczyć następująco (zawsze wybieramy większe wartości): 6 kanałów * 60 dni * 18 godzin * 520 MB/h = MB 10 kanałów * 60 dni * 18 godzin * 210 MB/h = MB = [MB]. W takim przypadku należy zainstalować dyski o pojemności łącznej minimum 5,7 TB, na przykład sześć dysków po 1 TB każdy. 18

19 INSTALACJE i PODŁĄCZENIA Instalacja dysku twardego Taśma połączeniowa, śruby mocujące oraz uchwyt do dysku są zawarte w dołączonych akcesoriach. Postępuj według poniższych wskazówek: 1. Odkręć 2 śruby mocujące górną pokrywę obudowy i zsuń pokrywę do tyłu, a następnie podnieś do góry. 2. Odkręć 2 śruby mocujące wsporniki dysków twardych do obudowy. 3. Wyjmij i rozdziel wsporniki dysków twardych: górny i dolny. 4. Umieść dysk w uchwycie elektroniką do góry i przykręć go 4 śrubami calowymi 9/ Jeżeli montujesz kilka dysków rozmieść je pod dolnym i pod górnym wspornikiem. 6. Wsporniki wraz z zamontowanymi dyskami przykręć do obudowy. 7. Rozepnij uchwyt i podłącz przewody zasilania dysków. 8. Taśmy SATA podłącz do portów na płycie głównej, a następnie podłącz do gniazd w dyskach twardych. Upewnij się, czy taśmy SATA oraz przewody zasilające dyski twarde podłączone są prawidłowo! 9. Załóż górną pokrywę i umocuj ją 2 śrubami do obudowy. 19

20 INSTALACJE i PODŁĄCZENIA Instalacja nagrywarki CD lub DVD typu SATA Aby zamontować wewnątrz rejestratora nagrywarkę CD lub DVD postępuj, jak opisano poniżej: Najpierw wymontuj zaślepkę otworu pod klapką panelu frontowego. Umocuj nagrywarkę do obudowy w miejscu na nią przeznaczonym w linii wspornika do montażu dysków twardych. Jeżeli chcesz zamontować nagrywarkę, musisz poinformować o tym dostawcę, aby dostać inne wsporniki HDD (z miejscem na nagrywarkę). W tym przypadku można zainstalować tylko 6 HDD SATA do wsporników. Aby zamontować nagrywarkę zewnętrzną, pracującą po złączu USB po prostu podłącz ją do portu USB w panelu tylnym. Ten rejestrator jest kompatybilny z wieloma typami nagrywarek patrz załączniki na końcu tej instrukcji. 3.3 Wolnostojący lub montaż w szafie Rack Wolnostojący Aby nie porysować podstawy, upewnij się czy zamocowane są gumowe nóżki od spodu obudowy. Urządzenie należy ustawić tak, aby przewody nie były ściśnięte lub mocno pozaginane oraz aby wokół obudowy był swobodny przepływ powietrza Montaż w szafie Rack Rejestrator zajmuje dwa moduły pionowe systemu Rack (2U). Uchwyty do mocowania w szafie Rack są dostarczane w komplecie. Rejestrator wymaga co najmniej 26,czyli 66 cm głębokości szafy. Szafa powinna być zainstalowana w pomieszczeniu o swobodnym przepływie powietrza, z dala od silnych źródeł ciepła, wilgoci oraz kurzu. Zalecane jest użycie wentylatorów chłodzących w przypadku szaf zamkniętych. 3.4 Podłączenie zasilania Sprawdź prawidłowość napięcia zasilającego. Aby zapewnić ciągłą i stabilną pracę rejestratora, zalecamy użycie zasilaczy awaryjnych UPS, w bilansie prądowym uwzględniając również inne urządzenia systemu CCTV. 3.5 Podłączanie urządzeń Podłączenie kamer Rejestrator automatycznie rozpoznaje system telewizyjny (PAL lub NTSC) w momencie podłączenia kamer. Można używać kamer kolorowych oraz czarno-białych. Uwaga: Używanie funkcji Line-Lock w kamerach może spowodować zakłócenia w obrazie. Źródłem zakłóceń może być również zasilanie. Jeżeli obraz z jednej lub kilku kamer ma zakłócenia, jako pierwszy krok wykonaj wyłączenie funkcji Line-Lock. Jeżeli w systemie używasz wzmacniaczy Video, nie ustawiaj poziomu sygnału powyżej 1 Vp-p. Podłączenie sygnału Video: Podłącz przewód koncentryczny do kamery lub innego źródła sygnału Video. Ten sam przewód z drugiej strony podłącz do wejścia Video w rejestratorze. Uwaga: Do połączeń należy używać przewodu współosiowego (koncentrycznego) o impedancji 75 Ω oraz wtyków BNC. 20
