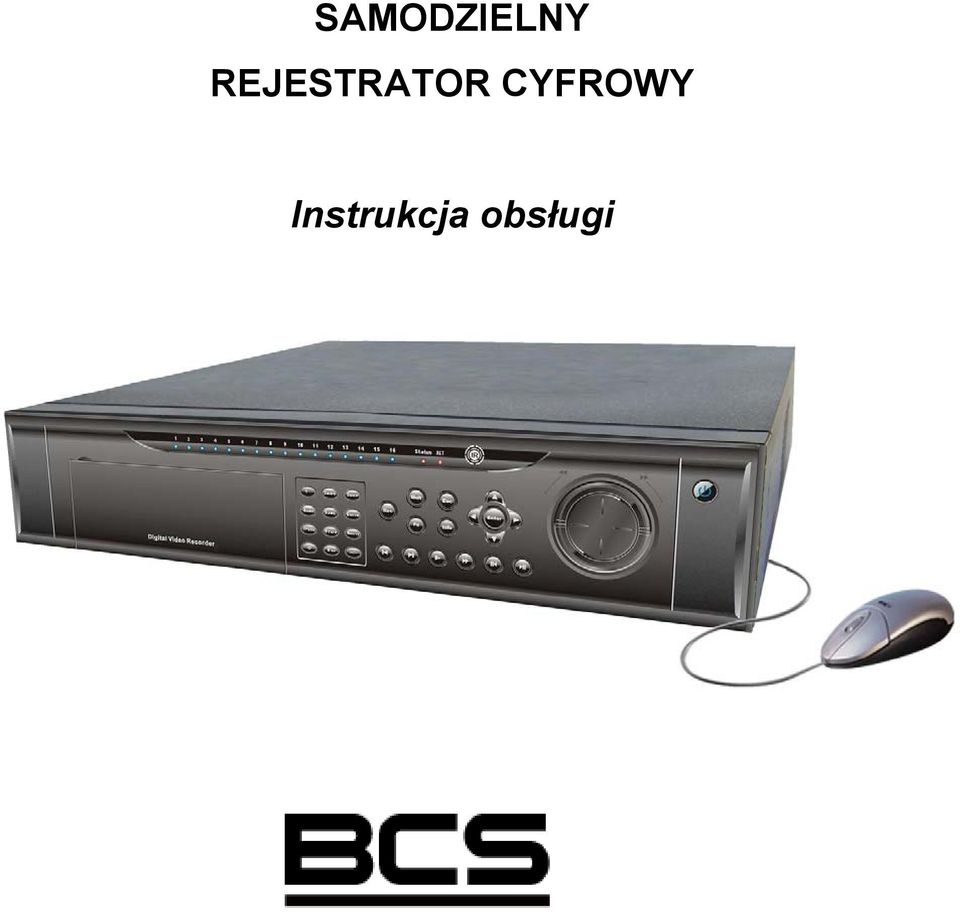

1 SAMODZIELNY REJESTRATOR CYFROWY Instrukcja obsługi

2

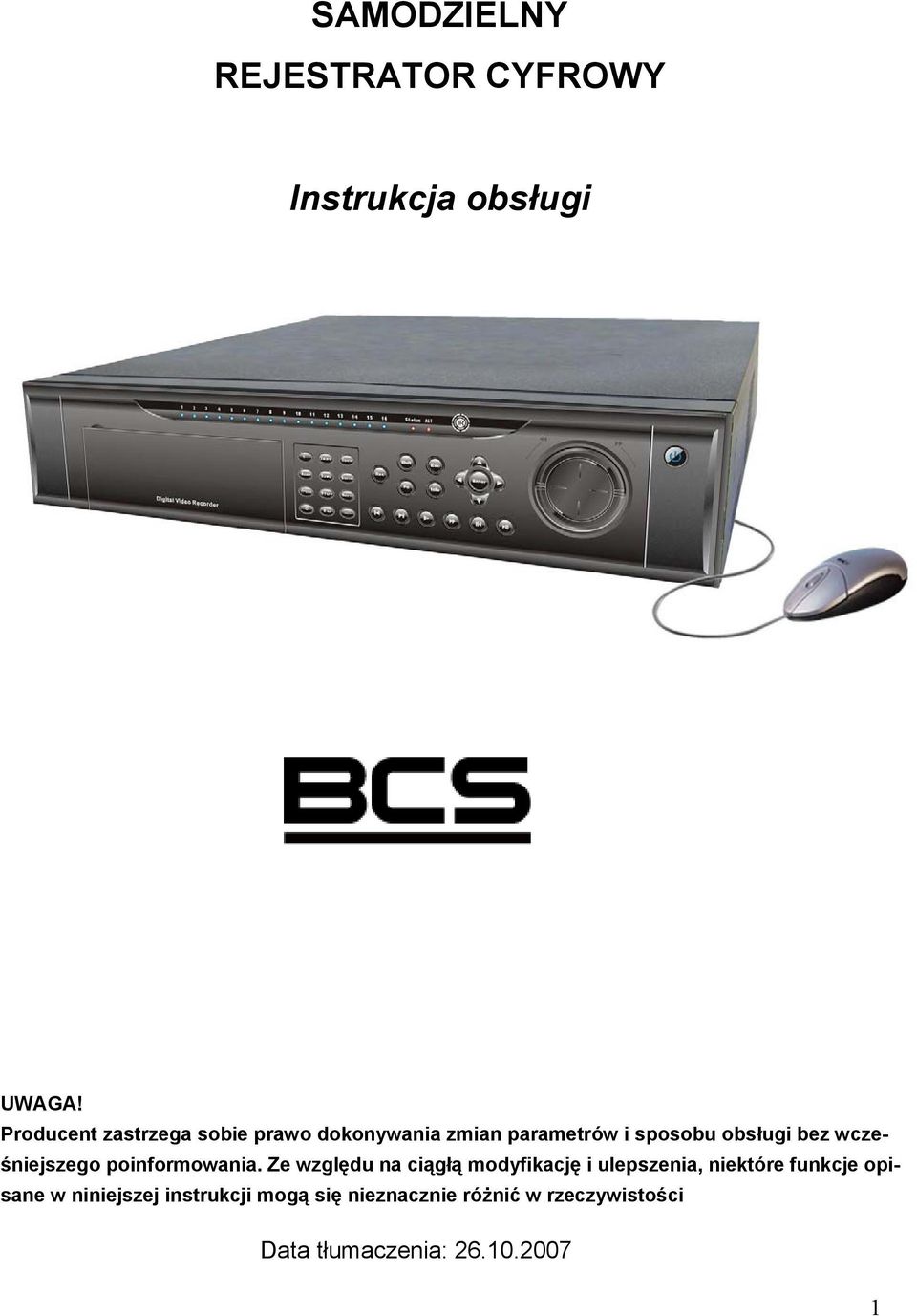

3 SAMODZIELNY REJESTRATOR CYFROWY Instrukcja obsługi UWAGA! Producent zastrzega sobie prawo dokonywania zmian parametrów i sposobu obsługi bez wcześniejszego poinformowania. Ze względu na ciągłą modyfikację i ulepszenia, niektóre funkcje opisane w niniejszej instrukcji mogą się nieznacznie różnić w rzeczywistości Data tłumaczenia:

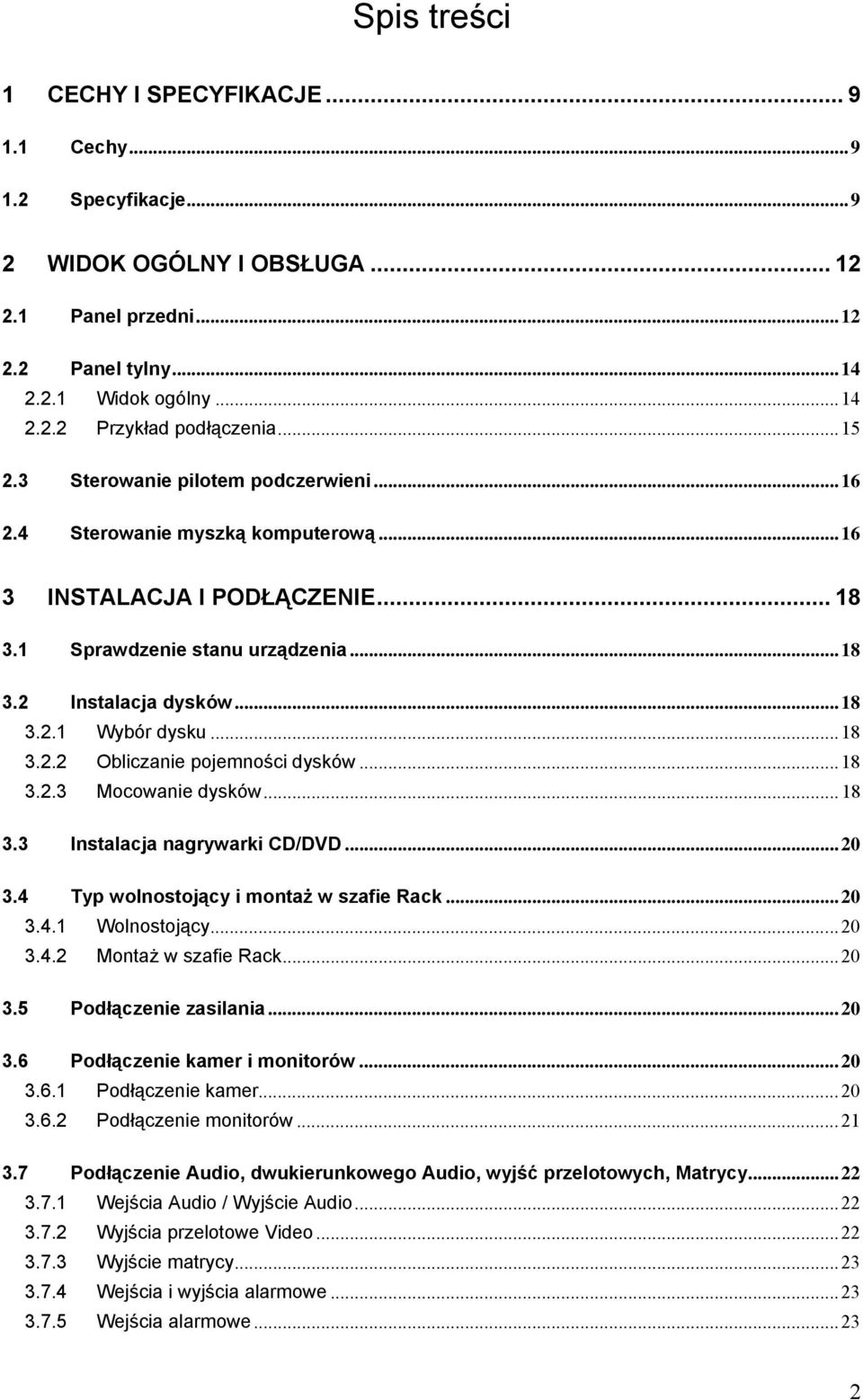

4 Spis treści 1 CECHY I SPECYFIKACJE Cechy Specyfikacje WIDOK OGÓLNY I OBSŁUGA Panel przedni Panel tylny Widok ogólny Przykład podłączenia Sterowanie pilotem podczerwieni Sterowanie myszką komputerową INSTALACJA I PODŁĄCZENIE Sprawdzenie stanu urządzenia Instalacja dysków Wybór dysku Obliczanie pojemności dysków Mocowanie dysków Instalacja nagrywarki CD/DVD Typ wolnostojący i montaż w szafie Rack Wolnostojący Montaż w szafie Rack Podłączenie zasilania Podłączenie kamer i monitorów Podłączenie kamer Podłączenie monitorów Podłączenie Audio, dwukierunkowego Audio, wyjść przelotowych, Matrycy Wejścia Audio / Wyjście Audio Wyjścia przelotowe Video Wyjście matrycy Wejścia i wyjścia alarmowe Wejścia alarmowe

5 3.7.6 Wyjścia alarmowe Szczegóły połączeń wejść / wyjść alarmowych RS RS Inne interfejsy OBSŁUGA REJESTRATORA Logowanie, Wylogowanie (wyłączenie) & Menu główne Logowanie Menu główne Wylogowanie Przywracanie systemu po zaniku zasilania Wymiana baterii podtrzymującej Nagrywanie Podgląd bieżący Nagrywanie Wyszukiwanie i Odtwarzanie Menu wyszukiwania Podstawowe operacje Kalendarz Ustawienia nagrywania (Terminarz) Menu terminarza Podstawowe operacje Detekcja Wejście do menu detekcji Menu detekcji Utrata wizji Zamaskowanie kamery Ustawienia wejść / wyjść alarmowych Wejście do menu Alarm Alarm Archiwizacja Wykrywanie napędów Wybór plików Sterowanie PTZ i ustawienia kolorów Podłączenie przewodów Ustawienia PTZ Inteligentne pozycjonowanie 3D

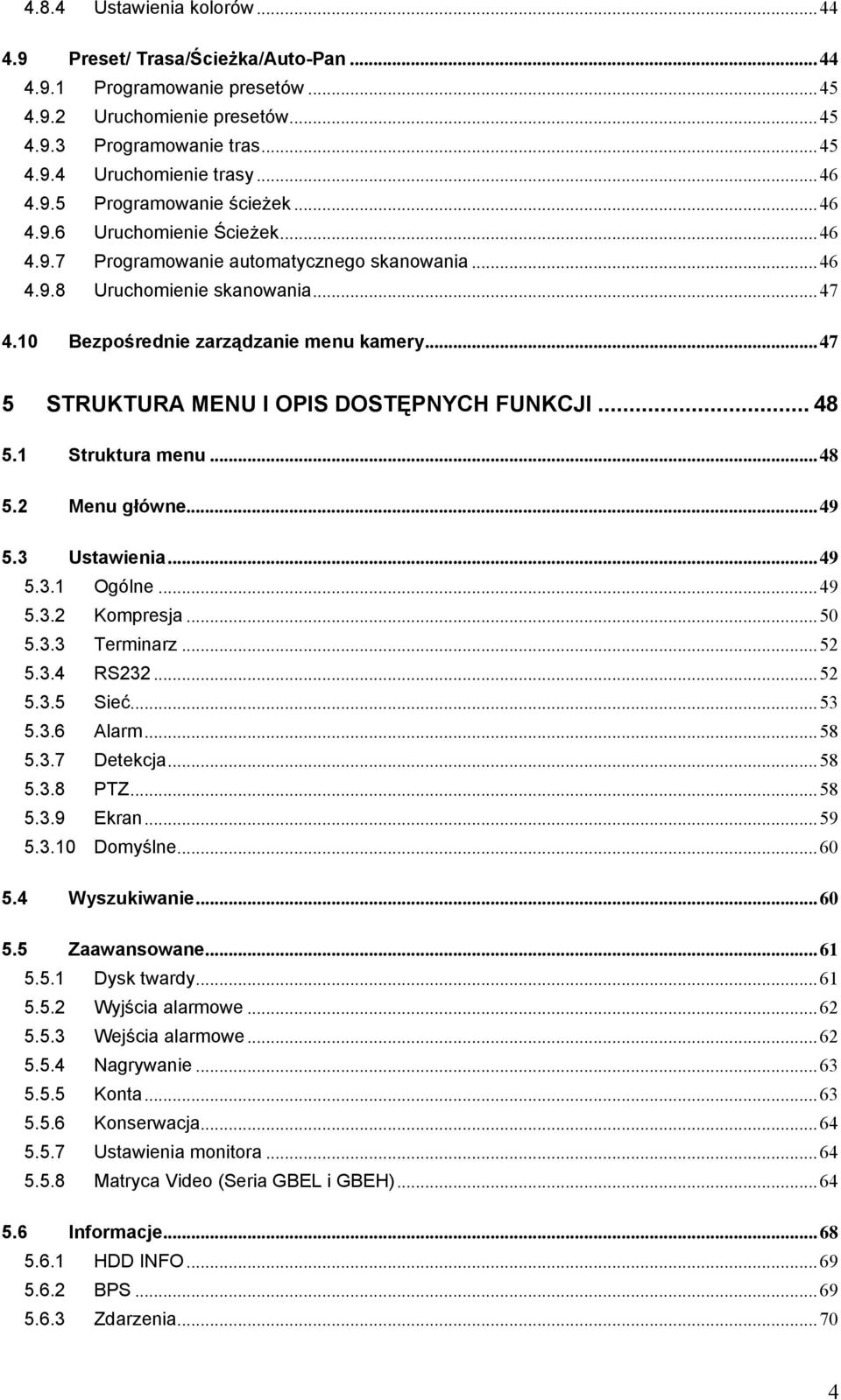

6 4.8.4 Ustawienia kolorów Preset/ Trasa/Ścieżka/Auto-Pan Programowanie presetów Uruchomienie presetów Programowanie tras Uruchomienie trasy Programowanie ścieżek Uruchomienie Ścieżek Programowanie automatycznego skanowania Uruchomienie skanowania Bezpośrednie zarządzanie menu kamery STRUKTURA MENU I OPIS DOSTĘPNYCH FUNKCJI Struktura menu Menu główne Ustawienia Ogólne Kompresja Terminarz RS Sieć Alarm Detekcja PTZ Ekran Domyślne Wyszukiwanie Zaawansowane Dysk twardy Wyjścia alarmowe Wejścia alarmowe Nagrywanie Konta Konserwacja Ustawienia monitora Matryca Video (Seria GBEL i GBEH) Informacje HDD INFO BPS Zdarzenia

7 5.6.4 Wersja Użytkownicy online Wyłączenie DOSTĘP PRZEZ PRZEGLĄDARKĘ IE Podłączenie do sieci Logowanie i wylogowywanie Podgląd bieżącego obrazu Menu Video (lub kliknięcie prawym przyciskiem myszy) Podgląd bieżący Wybór podglądu Rozpocznij rozmowę Pasek nagrywania Sterowanie PTZ Regulacja głośności Wej / Wyj alarmowe Szybkość transmisji Pełny ekran Wielkość okna Okna Video Menu Search Ładowanie plików na dysk komputera Menu Config Eksport i import konfiguracji Ogólne Terminarz Kompresja Alarm Detekcja ruchu Ustawienia kolorów Menu Assistant Zarządzanie użytkownikami Ustawienia nagrywania Pamięć zdarzeń Czas i Data Informacje o systemie Sygnalizacja alarmu Nazwy kanałów Aktualizacja firmware Restart

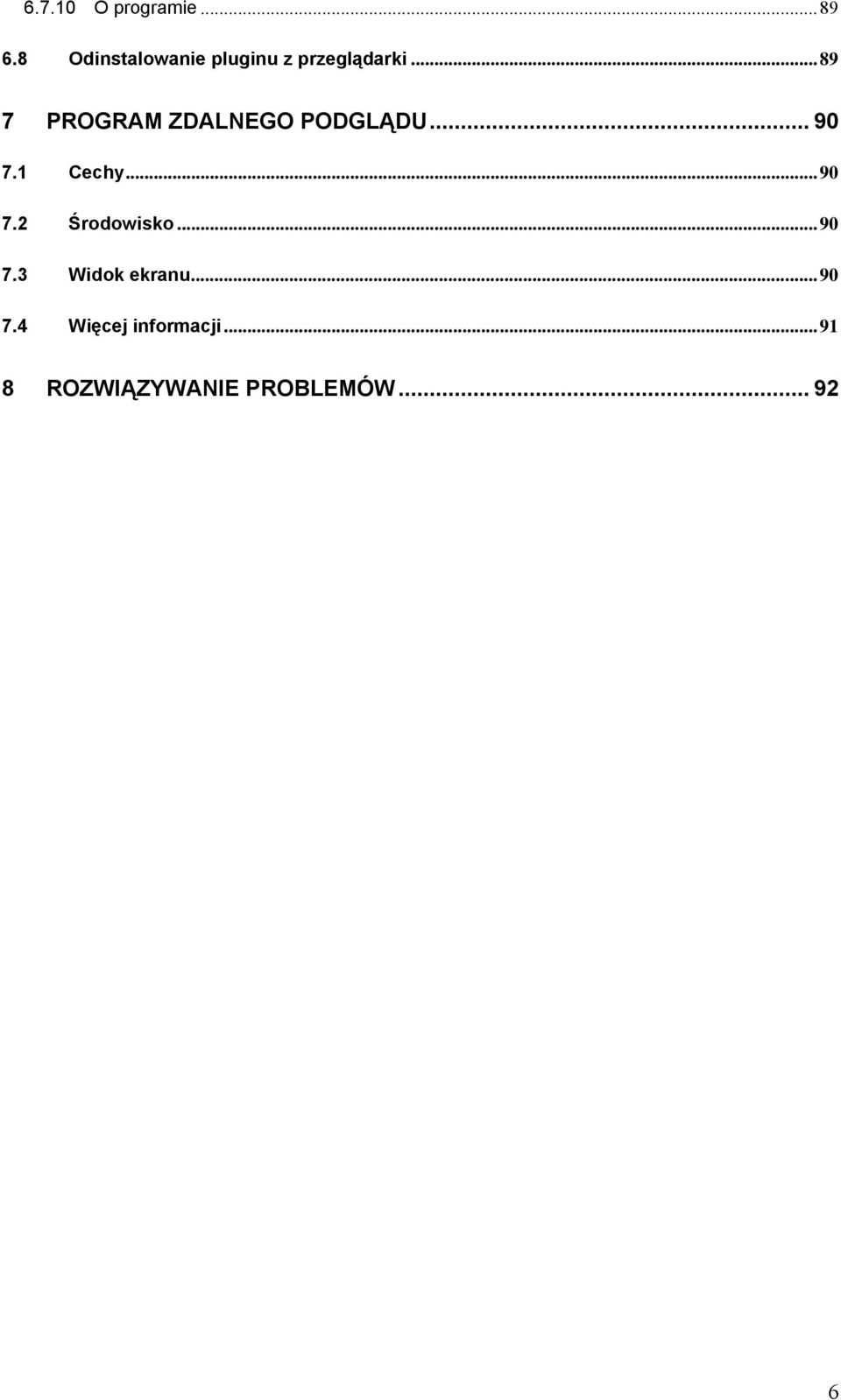

8 O programie Odinstalowanie pluginu z przeglądarki PROGRAM ZDALNEGO PODGLĄDU Cechy Środowisko Widok ekranu Więcej informacji ROZWIĄZYWANIE PROBLEMÓW

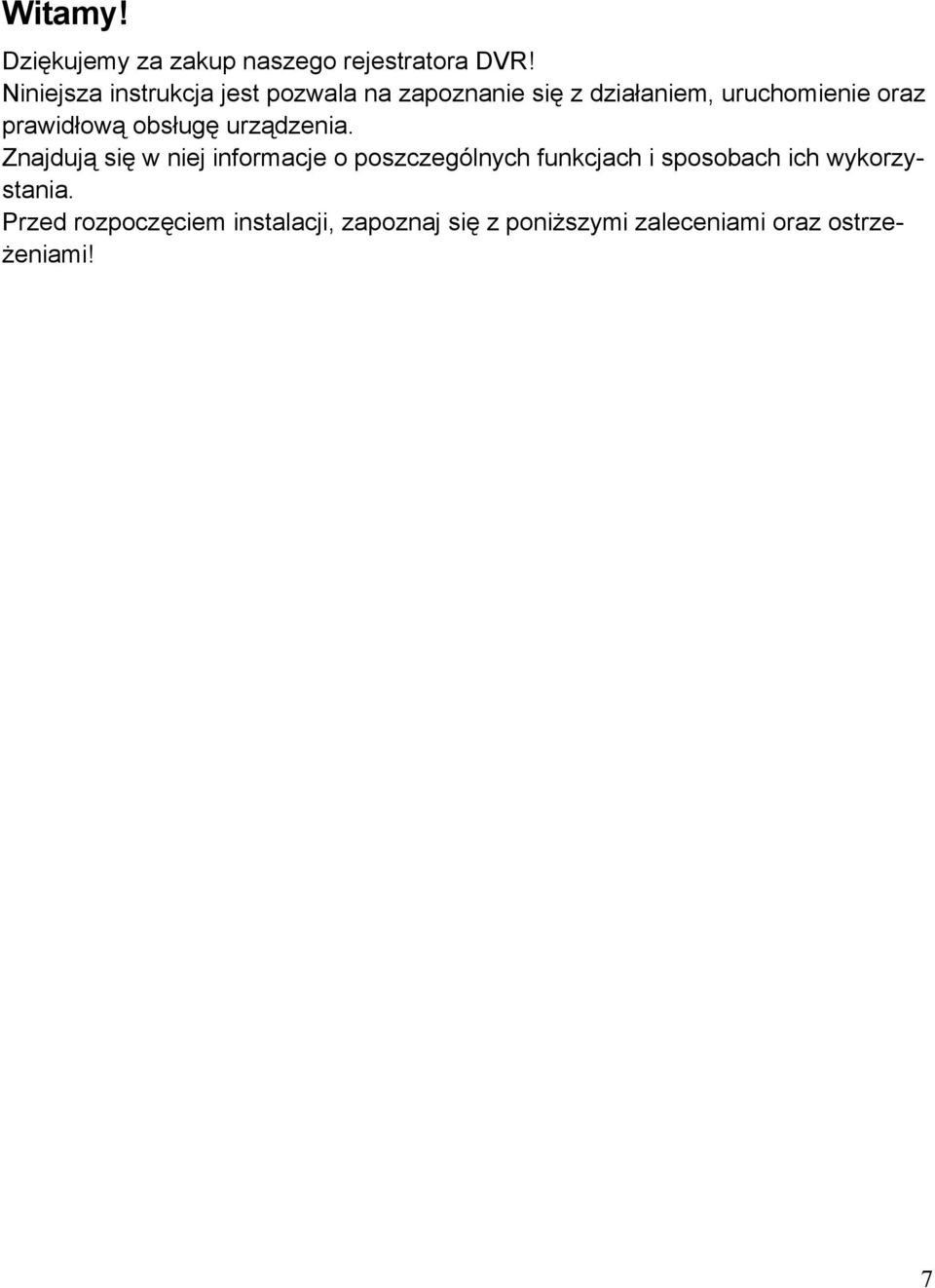

9 Witamy! Dziękujemy za zakup naszego rejestratora DVR! Niniejsza instrukcja jest pozwala na zapoznanie się z działaniem, uruchomienie oraz prawidłową obsługę urządzenia. Znajdują się w niej informacje o poszczególnych funkcjach i sposobach ich wykorzystania. Przed rozpoczęciem instalacji, zapoznaj się z poniższymi zaleceniami oraz ostrzeżeniami! 7

10 Ważne zalecenia i ostrzeżenia 1.Bezpieczeństwo elektryczne Wszystkie instalacje oraz operacje powinny być przeprowadzone zgodnie z lokalnymi przepisami. Producent nie odpowiada za żadne szkody, powstałe w wyniku nieprawidłowej instalacji lub użytkowania 2.Transport urządzenia Duże wstrząsy, gwałtowne wibracje lub zalanie wodą są niedozwolone w czasie transportu, instalacji oraz użytkowania. 3.Instalacja Obchodź się z urządzeniem ostrożnie. Nie podłączaj zasilania do urządzenia przed wykonaniem wszystkich instalacji. Nie umieszczaj żadnych przedmiotów na urządzeniu. 4.Wymagany wykwalifikowany personel Wszelkie testy i naprawy powinny być wykonywane przez wykwalifikowanych techników lub inżynierów. Producent nie ponosi odpowiedzialności za wszelkie szkody, powstałe przez nieautoryzowane przeróbki lub naprawy. 5.Środowisko pracy Rejestrator powinien być umieszczony w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego oraz od materiałów łatwopalnych i wybuchowych. 6. Akcesoria Upewnij się, czy wszystkie wymienione akcesoria są dołączone w zestawie. Przed rozpoczęciem instalacji, otwórz opakowanie i sprawdź, czy znajdują się w nim wszystkie poniższe akcesoria: Przewód zasilający 1 szt. Przewód sieciowy LAN 1 szt. Taśma połączeniowa do dysku 4 szt. Listwy zaciskowe do wejść / wyjść alarmowych Przewód z gniazdami (kanały audio, przelotowe & matryca) 1 szt. Pilot podczerwieni (włącznie z bateriami) 1 szt. Mysz optyczna USB 1 szt. Płyta CD(instrukcja, oprogramowanie i narzędzia) 1 szt. Karta gwarancyjna - 1 szt. Zestaw akcesoriów montażowych (uchwyty, śruby) Jeżeli jakieś elementy nie zostały dołączone, skontaktuj się z dostawcą urządzenia. 8

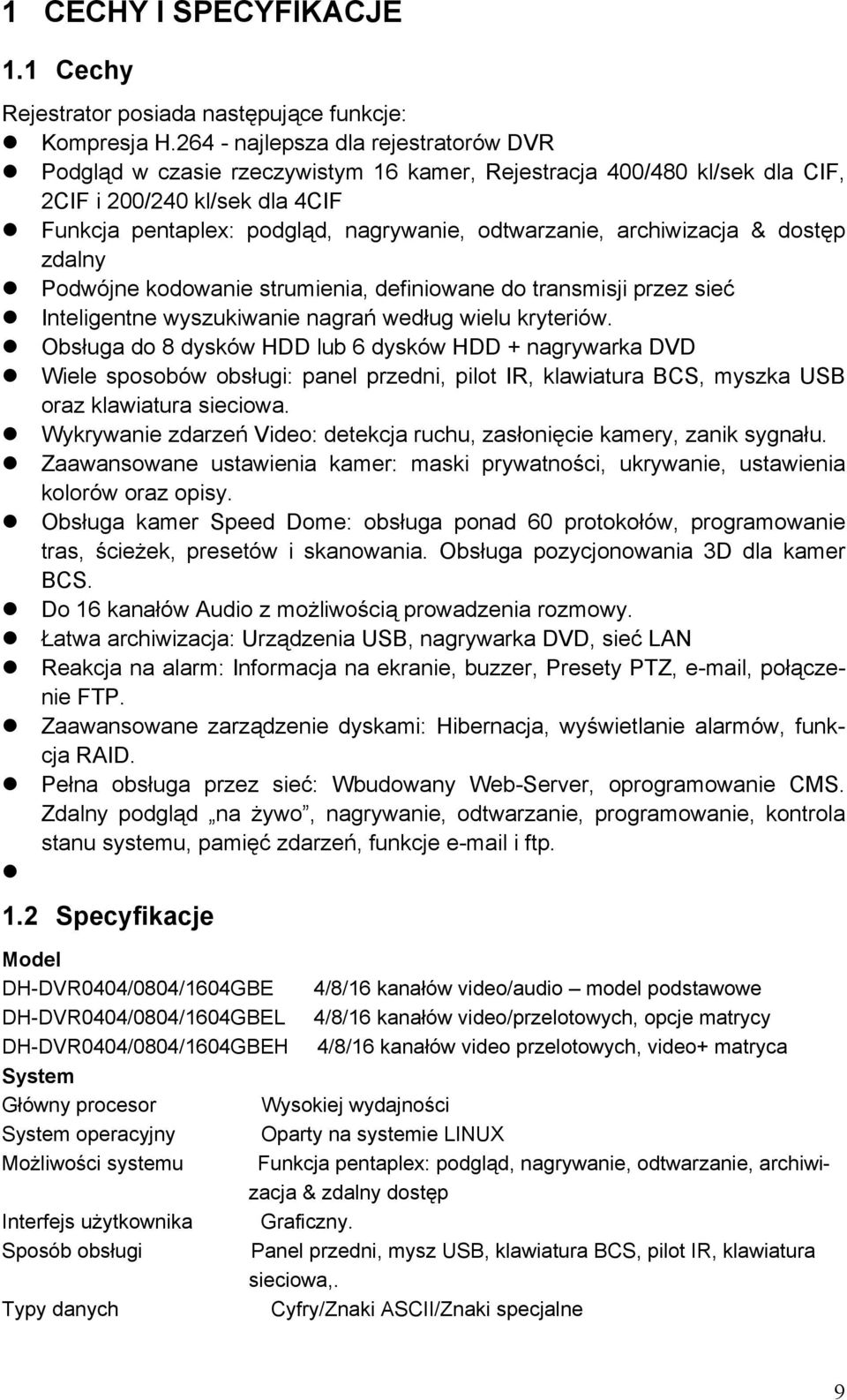

11 1 CECHY I SPECYFIKACJE 1.1 Cechy Rejestrator posiada następujące funkcje: Kompresja H najlepsza dla rejestratorów DVR Podgląd w czasie rzeczywistym 16 kamer, Rejestracja 400/480 kl/sek dla CIF, 2CIF i 200/240 kl/sek dla 4CIF Funkcja pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & dostęp zdalny Podwójne kodowanie strumienia, definiowane do transmisji przez sieć Inteligentne wyszukiwanie nagrań według wielu kryteriów. Obsługa do 8 dysków HDD lub 6 dysków HDD + nagrywarka DVD Wiele sposobów obsługi: panel przedni, pilot IR, klawiatura BCS, myszka USB oraz klawiatura sieciowa. Wykrywanie zdarzeń Video: detekcja ruchu, zasłonięcie kamery, zanik sygnału. Zaawansowane ustawienia kamer: maski prywatności, ukrywanie, ustawienia kolorów oraz opisy. Obsługa kamer Speed Dome: obsługa ponad 60 protokołów, programowanie tras, ścieżek, presetów i skanowania. Obsługa pozycjonowania 3D dla kamer BCS. Do 16 kanałów Audio z możliwością prowadzenia rozmowy. Łatwa archiwizacja: Urządzenia USB, nagrywarka DVD, sieć LAN Reakcja na alarm: Informacja na ekranie, buzzer, Presety PTZ, , połączenie FTP. Zaawansowane zarządzenie dyskami: Hibernacja, wyświetlanie alarmów, funkcja RAID. Pełna obsługa przez sieć: Wbudowany Web-Server, oprogramowanie CMS. Zdalny podgląd na żywo, nagrywanie, odtwarzanie, programowanie, kontrola stanu systemu, pamięć zdarzeń, funkcje i ftp. 1.2 Specyfikacje Model DH-DVR0404/0804/1604GBE 4/8/16 kanałów video/audio model podstawowe DH-DVR0404/0804/1604GBEL 4/8/16 kanałów video/przelotowych, opcje matrycy DH-DVR0404/0804/1604GBEH 4/8/16 kanałów video przelotowych, video+ matryca System Główny procesor Wysokiej wydajności System operacyjny Oparty na systemie LINUX Możliwości systemu Funkcja pentaplex: podgląd, nagrywanie, odtwarzanie, archiwizacja & zdalny dostęp Interfejs użytkownika Graficzny. Sposób obsługi Panel przedni, mysz USB, klawiatura BCS, pilot IR, klawiatura sieciowa,. Typy danych Cyfry/Znaki ASCII/Znaki specjalne 9

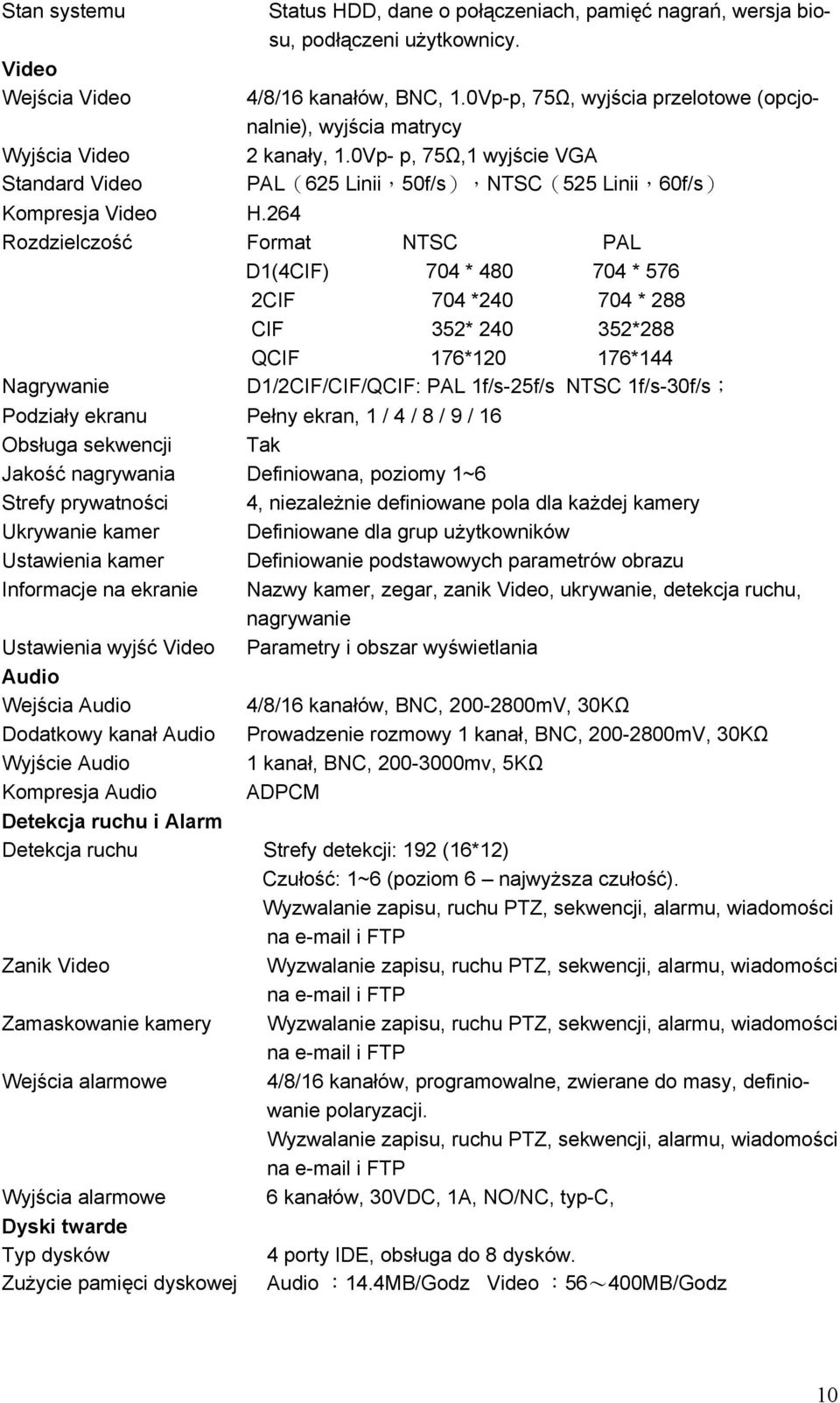

12 Stan systemu Video Wejścia Video Wyjścia Video Standard Video Status HDD, dane o połączeniach, pamięć nagrań, wersja biosu, podłączeni użytkownicy. 4/8/16 kanałów, BNC, 1.0Vp-p, 75Ω, wyjścia przelotowe (opcjonalnie), wyjścia matrycy 2 kanały, 1.0Vp- p, 75Ω,1 wyjście VGA PAL(625 Linii,50f/s),NTSC(525 Linii,60f/s) Kompresja Video H.264 Rozdzielczość Format NTSC PAL D1(4CIF) 704 * * 576 2CIF 704 * * 288 CIF 352* *288 QCIF 176* *144 Nagrywanie D1/2CIF/CIF/QCIF: PAL 1f/s-25f/s NTSC 1f/s-30f/s; Podziały ekranu Pełny ekran, 1 / 4 / 8 / 9 / 16 Obsługa sekwencji Tak Jakość nagrywania Definiowana, poziomy 1~6 Strefy prywatności 4, niezależnie definiowane pola dla każdej kamery Ukrywanie kamer Definiowane dla grup użytkowników Ustawienia kamer Definiowanie podstawowych parametrów obrazu Informacje na ekranie Nazwy kamer, zegar, zanik Video, ukrywanie, detekcja ruchu, nagrywanie Ustawienia wyjść Video Parametry i obszar wyświetlania Audio Wejścia Audio 4/8/16 kanałów, BNC, mV, 30KΩ Dodatkowy kanał Audio Prowadzenie rozmowy 1 kanał, BNC, mV, 30KΩ Wyjście Audio 1 kanał, BNC, mv, 5KΩ Kompresja Audio ADPCM Detekcja ruchu i Alarm Detekcja ruchu Strefy detekcji: 192 (16*12) Czułość: 1~6 (poziom 6 najwyższa czułość). Wyzwalanie zapisu, ruchu PTZ, sekwencji, alarmu, wiadomości na i FTP Zanik Video Wyzwalanie zapisu, ruchu PTZ, sekwencji, alarmu, wiadomości na i FTP Zamaskowanie kamery Wyzwalanie zapisu, ruchu PTZ, sekwencji, alarmu, wiadomości na i FTP Wejścia alarmowe 4/8/16 kanałów, programowalne, zwierane do masy, definiowanie polaryzacji. Wyzwalanie zapisu, ruchu PTZ, sekwencji, alarmu, wiadomości na i FTP Wyjścia alarmowe 6 kanałów, 30VDC, 1A, NO/NC, typ-c, Dyski twarde Typ dysków 4 porty IDE, obsługa do 8 dysków. Zużycie pamięci dyskowej Audio :14.4MB/Godz Video :56~400MB/Godz 10

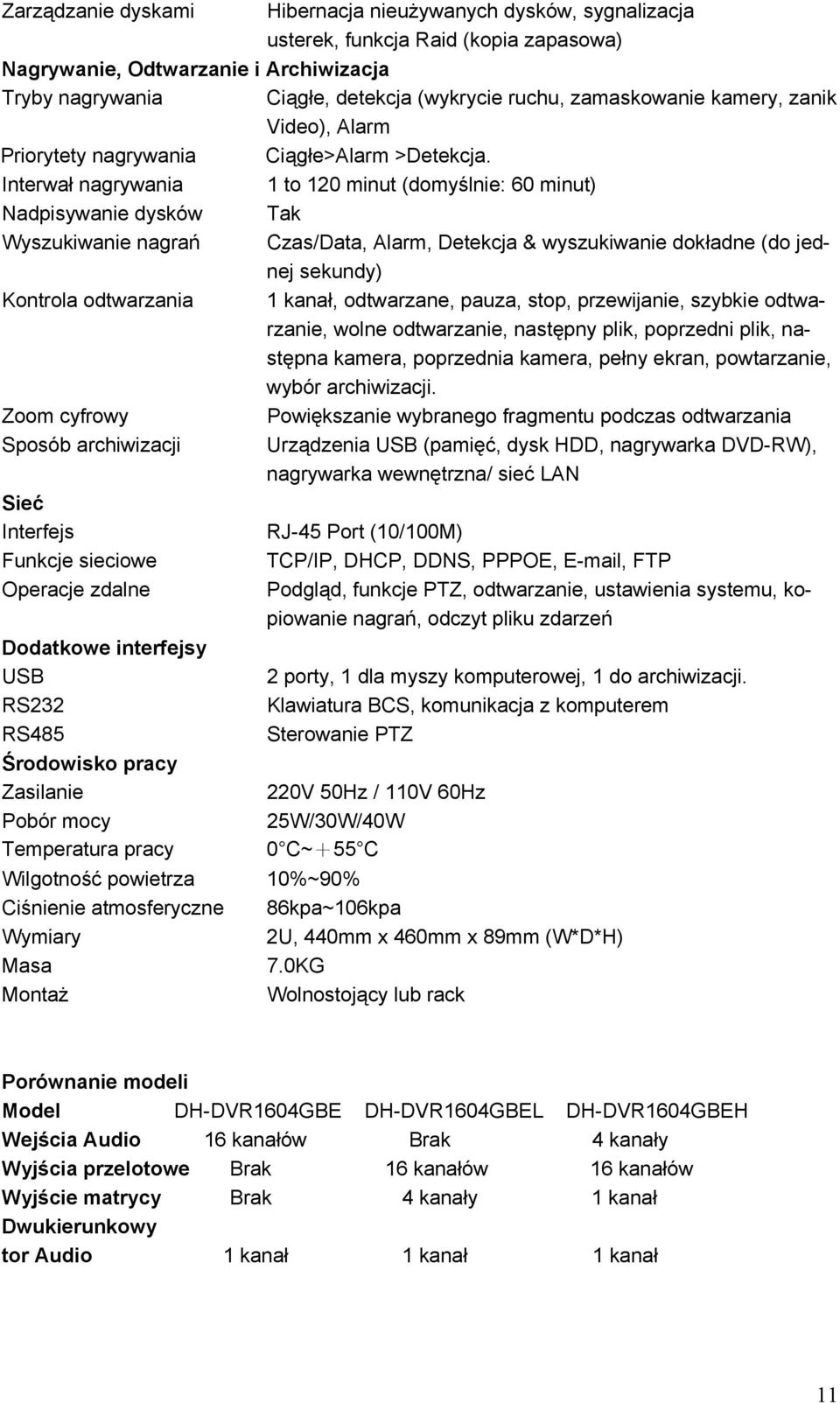

13 Zarządzanie dyskami Hibernacja nieużywanych dysków, sygnalizacja usterek, funkcja Raid (kopia zapasowa) Nagrywanie, Odtwarzanie i Archiwizacja Tryby nagrywania Ciągłe, detekcja (wykrycie ruchu, zamaskowanie kamery, zanik Video), Alarm Priorytety nagrywania Ciągłe>Alarm >Detekcja. Interwał nagrywania 1 to 120 minut (domyślnie: 60 minut) Nadpisywanie dysków Tak Wyszukiwanie nagrań Czas/Data, Alarm, Detekcja & wyszukiwanie dokładne (do jednej sekundy) Kontrola odtwarzania 1 kanał, odtwarzane, pauza, stop, przewijanie, szybkie odtwarzanie, wolne odtwarzanie, następny plik, poprzedni plik, następna kamera, poprzednia kamera, pełny ekran, powtarzanie, wybór archiwizacji. Zoom cyfrowy Powiększanie wybranego fragmentu podczas odtwarzania Sposób archiwizacji Urządzenia USB (pamięć, dysk HDD, nagrywarka DVD-RW), nagrywarka wewnętrzna/ sieć LAN Sieć Interfejs RJ-45 Port (10/100M) Funkcje sieciowe TCP/IP, DHCP, DDNS, PPPOE, , FTP Operacje zdalne Podgląd, funkcje PTZ, odtwarzanie, ustawienia systemu, kopiowanie nagrań, odczyt pliku zdarzeń Dodatkowe interfejsy USB 2 porty, 1 dla myszy komputerowej, 1 do archiwizacji. RS232 Klawiatura BCS, komunikacja z komputerem RS485 Sterowanie PTZ Środowisko pracy Zasilanie 220V 50Hz / 110V 60Hz Pobór mocy 25W/30W/40W Temperatura pracy 0 C~+55 C Wilgotność powietrza 10%~90% Ciśnienie atmosferyczne 86kpa~106kpa Wymiary 2U, 440mm x 460mm x 89mm (W*D*H) Masa 7.0KG Montaż Wolnostojący lub rack Porównanie modeli Model DH-DVR1604GBE DH-DVR1604GBEL DH-DVR1604GBEH Wejścia Audio 16 kanałów Brak 4 kanały Wyjścia przelotowe Brak 16 kanałów 16 kanałów Wyjście matrycy Brak 4 kanały 1 kanał Dwukierunkowy tor Audio 1 kanał 1 kanał 1 kanał 11

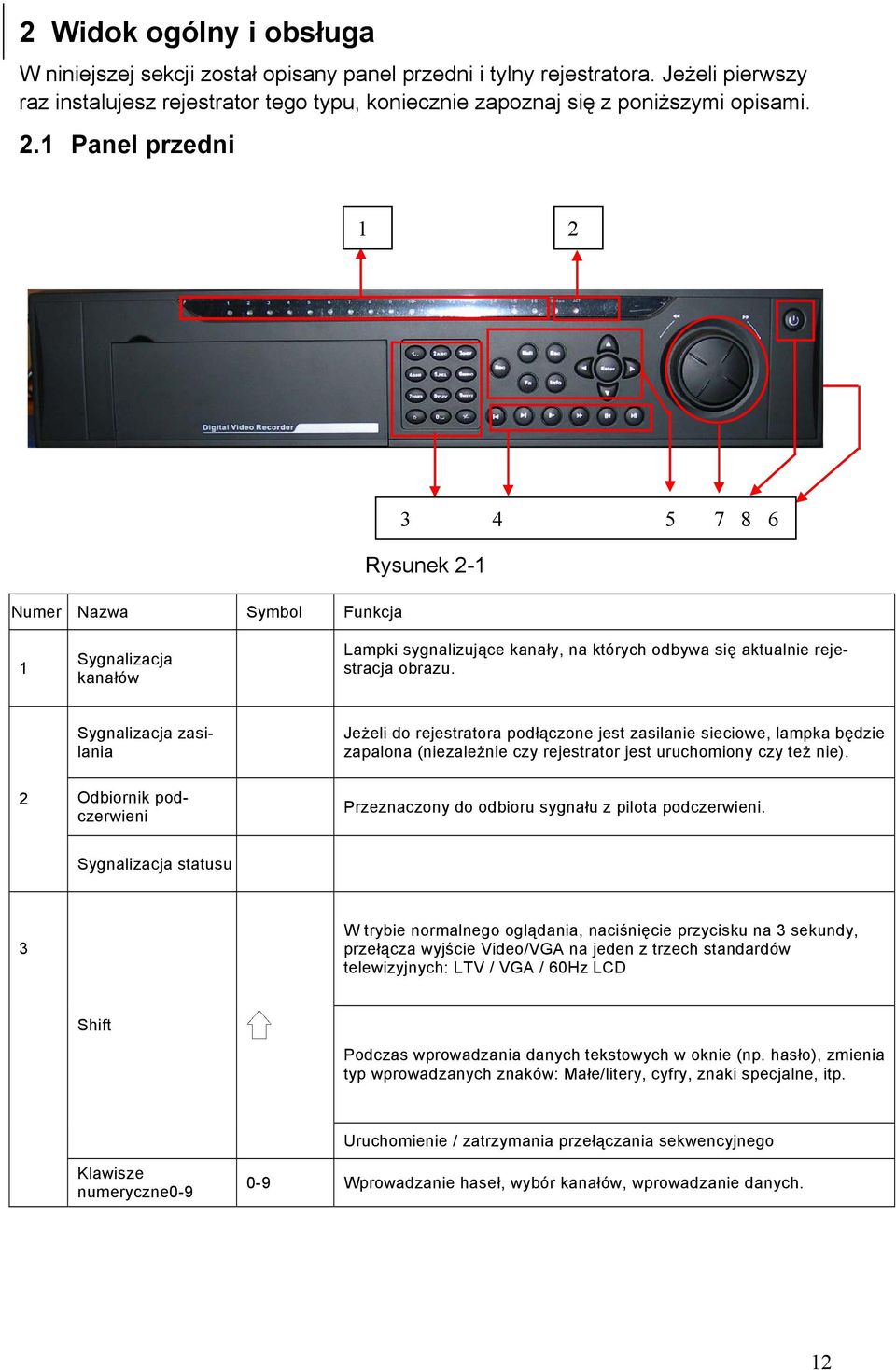

14 2 Widok ogólny i obsługa W niniejszej sekcji został opisany panel przedni i tylny rejestratora. Jeżeli pierwszy raz instalujesz rejestrator tego typu, koniecznie zapoznaj się z poniższymi opisami. 2.1 Panel przedni 1 2 Numer Nazwa Symbol Funkcja Rysunek Sygnalizacja kanałów Lampki sygnalizujące kanały, na których odbywa się aktualnie rejestracja obrazu. Sygnalizacja zasilania Jeżeli do rejestratora podłączone jest zasilanie sieciowe, lampka będzie zapalona (niezależnie czy rejestrator jest uruchomiony czy też nie). 2 Odbiornik podczerwieni Przeznaczony do odbioru sygnału z pilota podczerwieni. Sygnalizacja statusu 3 W trybie normalnego oglądania, naciśnięcie przycisku na 3 sekundy, przełącza wyjście Video/VGA na jeden z trzech standardów telewizyjnych: LTV / VGA / 60Hz LCD Shift Podczas wprowadzania danych tekstowych w oknie (np. hasło), zmienia typ wprowadzanych znaków: Małe/litery, cyfry, znaki specjalne, itp. Klawisze numeryczne0-9 Uruchomienie / zatrzymania przełączania sekwencyjnego 0-9 Wprowadzanie haseł, wybór kanałów, wprowadzanie danych. 12

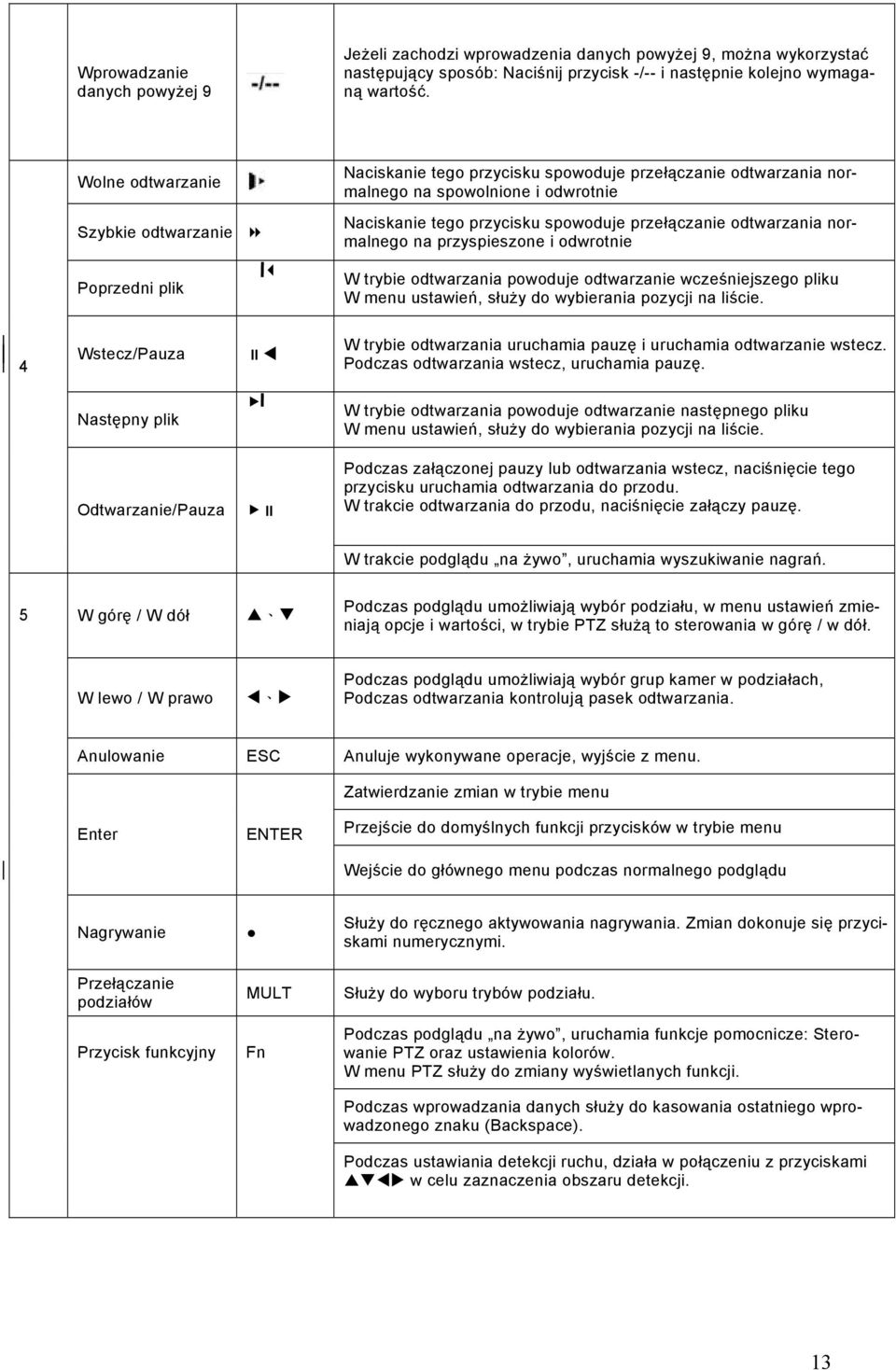

15 Wprowadzanie danych powyżej 9 Jeżeli zachodzi wprowadzenia danych powyżej 9, można wykorzystać następujący sposób: Naciśnij przycisk -/-- i następnie kolejno wymaganą wartość. Wolne odtwarzanie Szybkie odtwarzanie Poprzedni plik Naciskanie tego przycisku spowoduje przełączanie odtwarzania normalnego na spowolnione i odwrotnie Naciskanie tego przycisku spowoduje przełączanie odtwarzania normalnego na przyspieszone i odwrotnie W trybie odtwarzania powoduje odtwarzanie wcześniejszego pliku W menu ustawień, służy do wybierania pozycji na liście. 4 Wstecz/Pauza W trybie odtwarzania uruchamia pauzę i uruchamia odtwarzanie wstecz. Podczas odtwarzania wstecz, uruchamia pauzę. Następny plik W trybie odtwarzania powoduje odtwarzanie następnego pliku W menu ustawień, służy do wybierania pozycji na liście. Odtwarzanie/Pauza Podczas załączonej pauzy lub odtwarzania wstecz, naciśnięcie tego przycisku uruchamia odtwarzania do przodu. W trakcie odtwarzania do przodu, naciśnięcie załączy pauzę. W trakcie podglądu na żywo, uruchamia wyszukiwanie nagrań. 5 W górę / W dół Podczas podglądu umożliwiają wybór podziału, w menu ustawień zmieniają opcje i wartości, w trybie PTZ służą to sterowania w górę / w dół. W lewo / W prawo Podczas podglądu umożliwiają wybór grup kamer w podziałach, Podczas odtwarzania kontrolują pasek odtwarzania. Anulowanie ESC Anuluje wykonywane operacje, wyjście z menu. Zatwierdzanie zmian w trybie menu Enter ENTER Przejście do domyślnych funkcji przycisków w trybie menu Wejście do głównego menu podczas normalnego podglądu Nagrywanie Przełączanie podziałów Przycisk funkcyjny MULT Fn Służy do ręcznego aktywowania nagrywania. Zmian dokonuje się przyciskami numerycznymi. Służy do wyboru trybów podziału. Podczas podglądu na żywo, uruchamia funkcje pomocnicze: Sterowanie PTZ oraz ustawienia kolorów. W menu PTZ służy do zmiany wyświetlanych funkcji. Podczas wprowadzania danych służy do kasowania ostatniego wprowadzonego znaku (Backspace). Podczas ustawiania detekcji ruchu, działa w połączeniu z przyciskami w celu zaznaczenia obszaru detekcji. 13

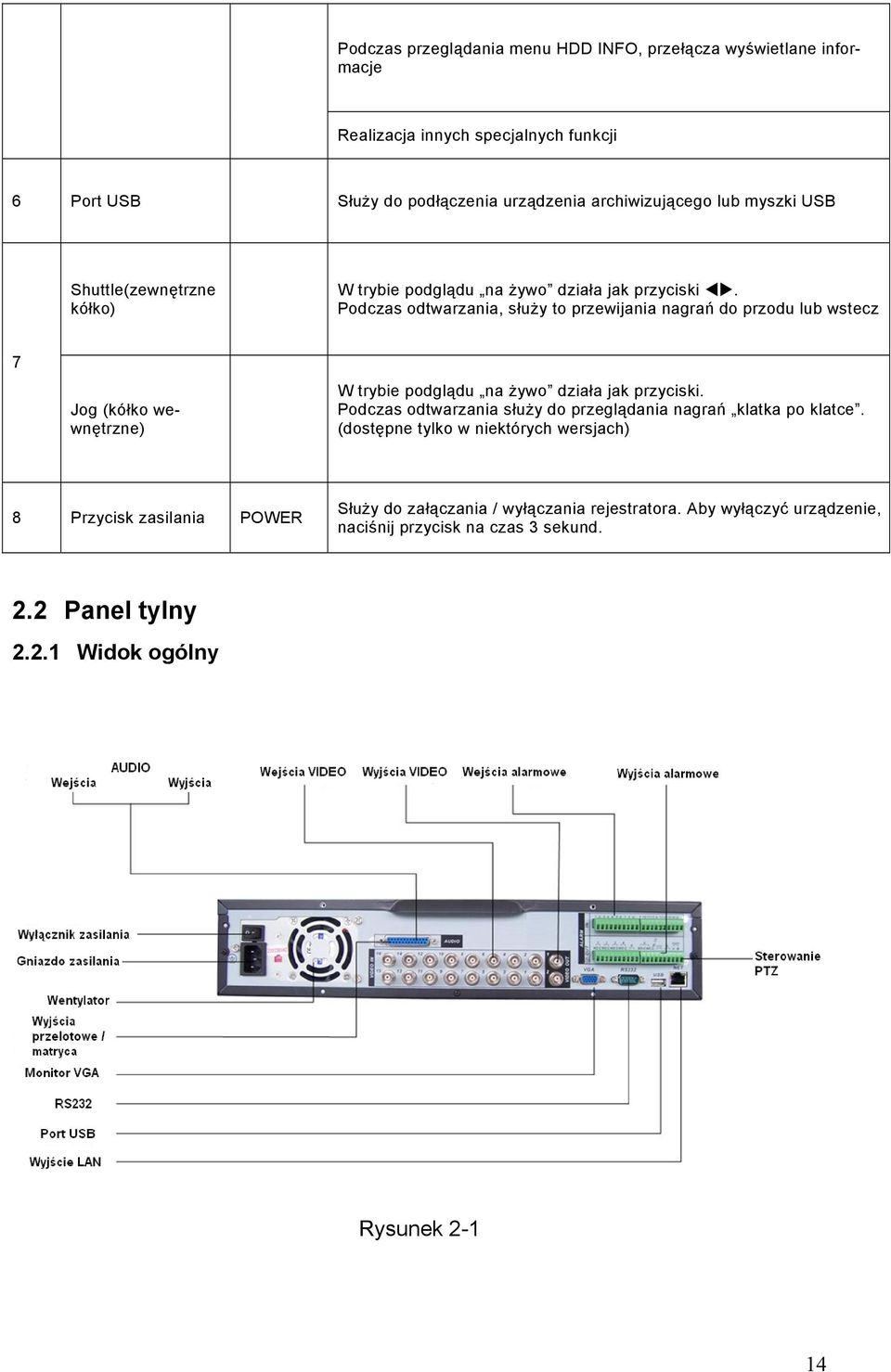

16 Podczas przeglądania menu HDD INFO, przełącza wyświetlane informacje Realizacja innych specjalnych funkcji 6 Port USB Służy do podłączenia urządzenia archiwizującego lub myszki USB Shuttle(zewnętrzne kółko) W trybie podglądu na żywo działa jak przyciski. Podczas odtwarzania, służy to przewijania nagrań do przodu lub wstecz 7 Jog (kółko wewnętrzne) W trybie podglądu na żywo działa jak przyciski. Podczas odtwarzania służy do przeglądania nagrań klatka po klatce. (dostępne tylko w niektórych wersjach) 8 Przycisk zasilania POWER Służy do załączania / wyłączania rejestratora. Aby wyłączyć urządzenie, naciśnij przycisk na czas 3 sekund. 2.2 Panel tylny Widok ogólny Rysunek

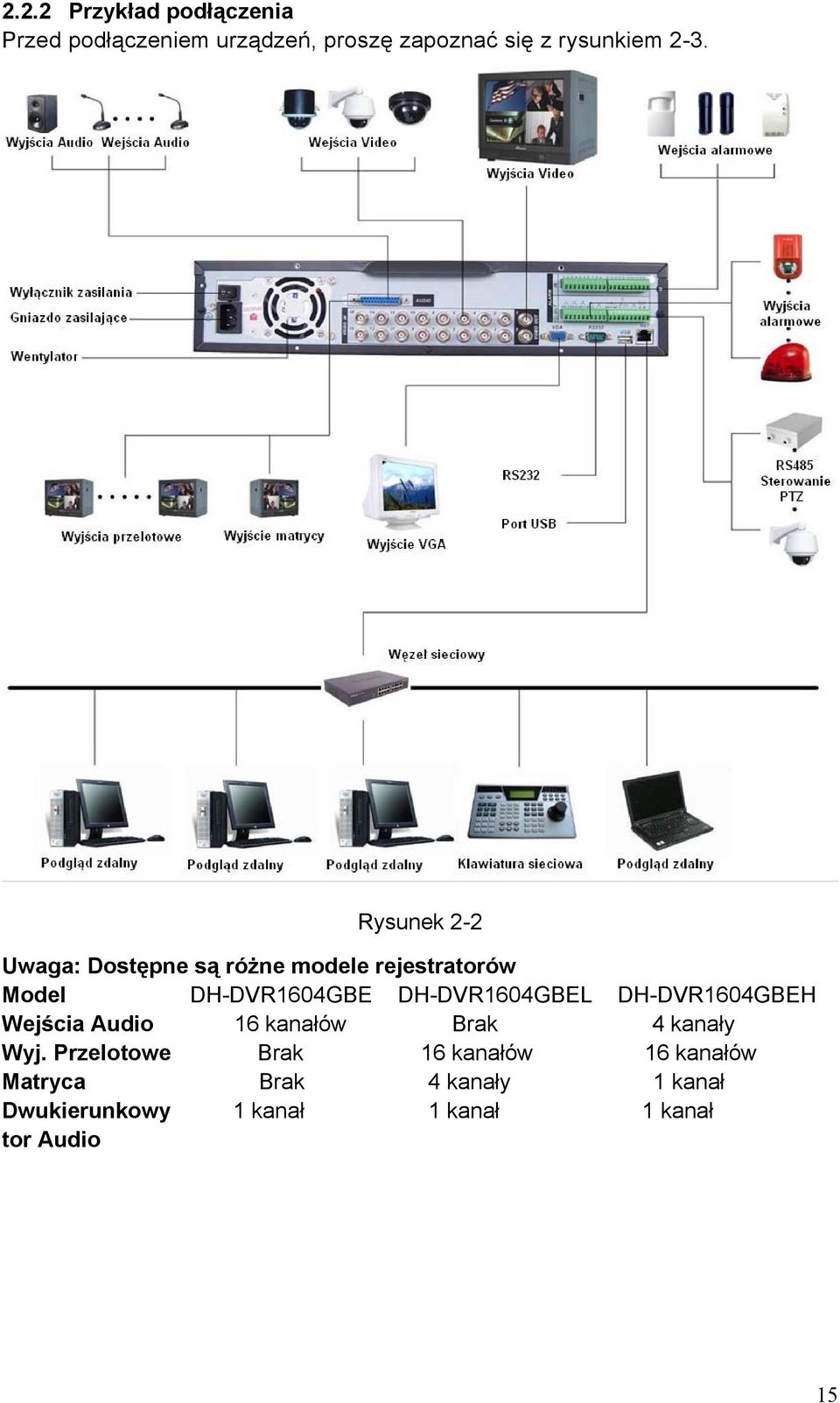

17 2.2.2 Przykład podłączenia Przed podłączeniem urządzeń, proszę zapoznać się z rysunkiem 2-3. Rysunek 2-2 Uwaga: Dostępne są różne modele rejestratorów Model DH-DVR1604GBE DH-DVR1604GBEL DH-DVR1604GBEH Wejścia Audio 16 kanałów Brak 4 kanały Wyj. Przelotowe Brak 16 kanałów 16 kanałów Matryca Brak 4 kanały 1 kanał Dwukierunkowy 1 kanał 1 kanał 1 kanał tor Audio 15

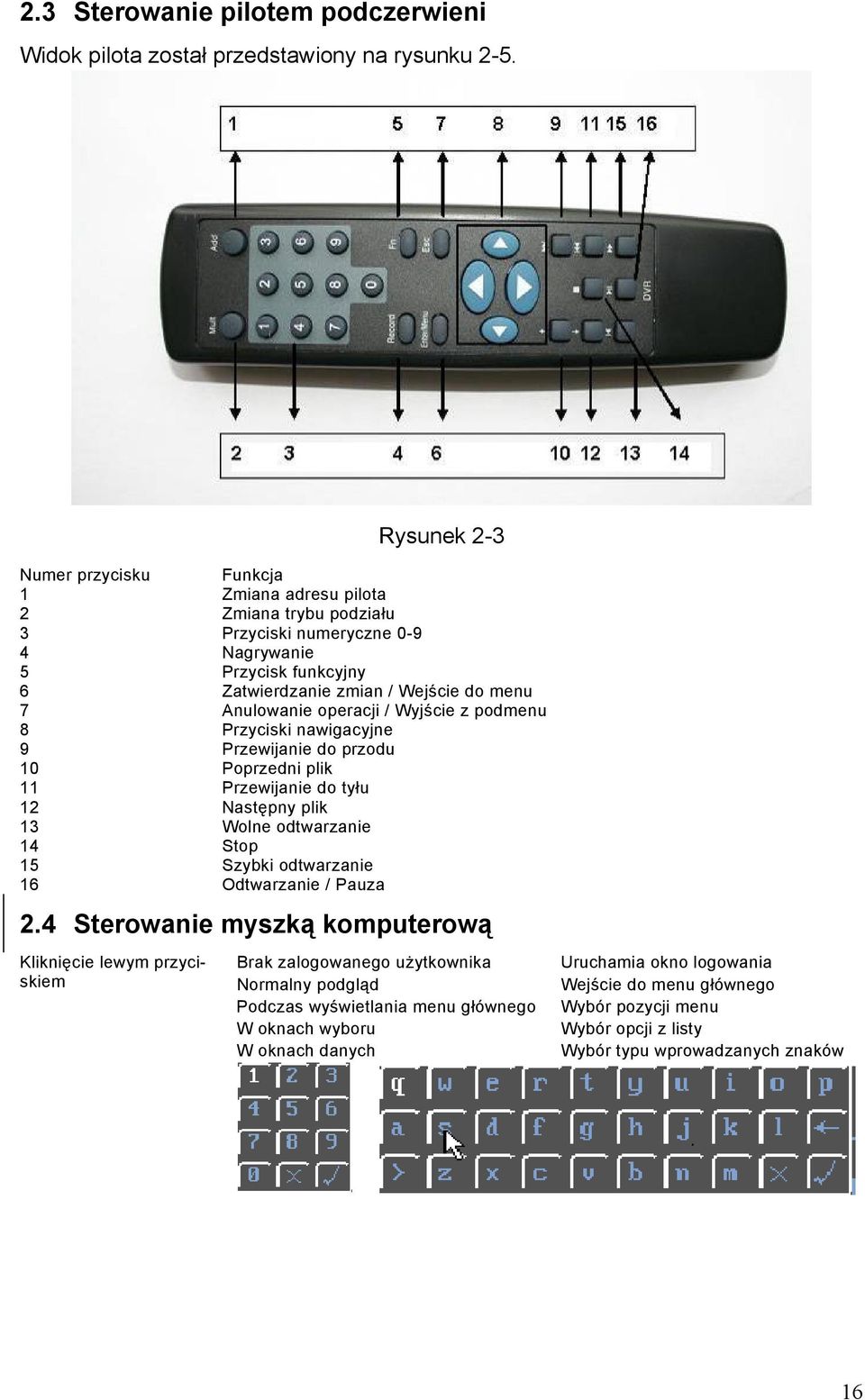

18 2.3 Sterowanie pilotem podczerwieni Widok pilota został przedstawiony na rysunku 2-5. Rysunek 2-3 Numer przycisku Funkcja 1 Zmiana adresu pilota 2 Zmiana trybu podziału 3 Przyciski numeryczne Nagrywanie 5 Przycisk funkcyjny 6 Zatwierdzanie zmian / Wejście do menu 7 Anulowanie operacji / Wyjście z podmenu 8 Przyciski nawigacyjne 9 Przewijanie do przodu 10 Poprzedni plik 11 Przewijanie do tyłu 12 Następny plik 13 Wolne odtwarzanie 14 Stop 15 Szybki odtwarzanie 16 Odtwarzanie / Pauza 2.4 Sterowanie myszką komputerową Kliknięcie lewym przyciskiem Brak zalogowanego użytkownika Normalny podgląd Podczas wyświetlania menu głównego W oknach wyboru W oknach danych Uruchamia okno logowania Wejście do menu głównego Wybór pozycji menu Wybór opcji z listy Wybór typu wprowadzanych znaków 16

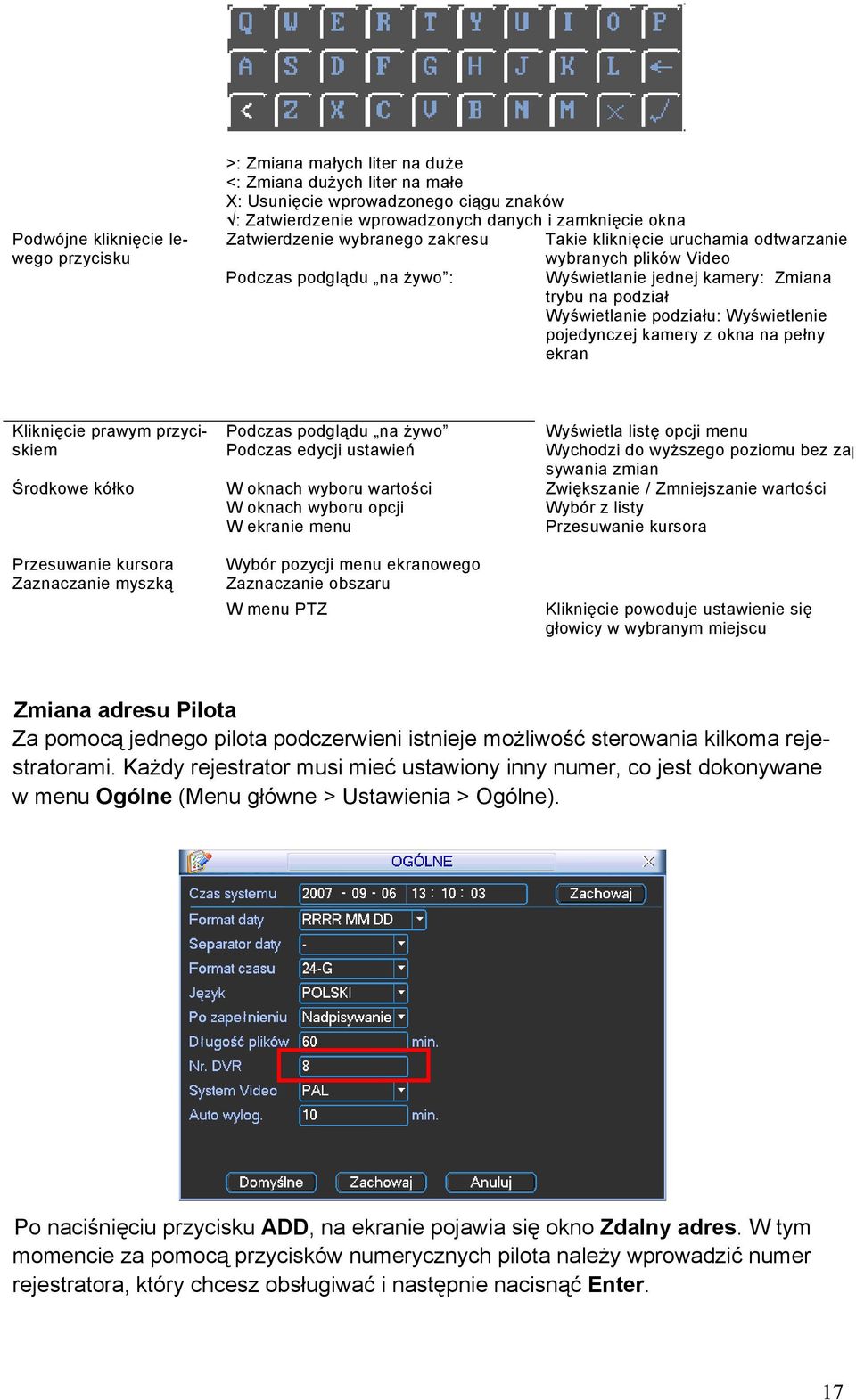

19 Podwójne kliknięcie lewego przycisku >: Zmiana małych liter na duże <: Zmiana dużych liter na małe X: Usunięcie wprowadzonego ciągu znaków : Zatwierdzenie wprowadzonych danych i zamknięcie okna Zatwierdzenie wybranego zakresu Takie kliknięcie uruchamia odtwarzanie wybranych plików Video Podczas podglądu na żywo : Wyświetlanie jednej kamery: Zmiana trybu na podział Wyświetlanie podziału: Wyświetlenie pojedynczej kamery z okna na pełny ekran Kliknięcie prawym przyciskiem Podczas podglądu na żywo Wyświetla listę opcji menu Podczas edycji ustawień Wychodzi do wyższego poziomu bez zap sywania zmian Środkowe kółko W oknach wyboru wartości Zwiększanie / Zmniejszanie wartości W oknach wyboru opcji Wybór z listy W ekranie menu Przesuwanie kursora Przesuwanie kursora Zaznaczanie myszką Wybór pozycji menu ekranowego Zaznaczanie obszaru W menu PTZ Kliknięcie powoduje ustawienie się głowicy w wybranym miejscu Zmiana adresu Pilota Za pomocą jednego pilota podczerwieni istnieje możliwość sterowania kilkoma rejestratorami. Każdy rejestrator musi mieć ustawiony inny numer, co jest dokonywane w menu Ogólne (Menu główne > Ustawienia > Ogólne). Po naciśnięciu przycisku ADD, na ekranie pojawia się okno Zdalny adres. W tym momencie za pomocą przycisków numerycznych pilota należy wprowadzić numer rejestratora, który chcesz obsługiwać i następnie nacisnąć Enter. 17

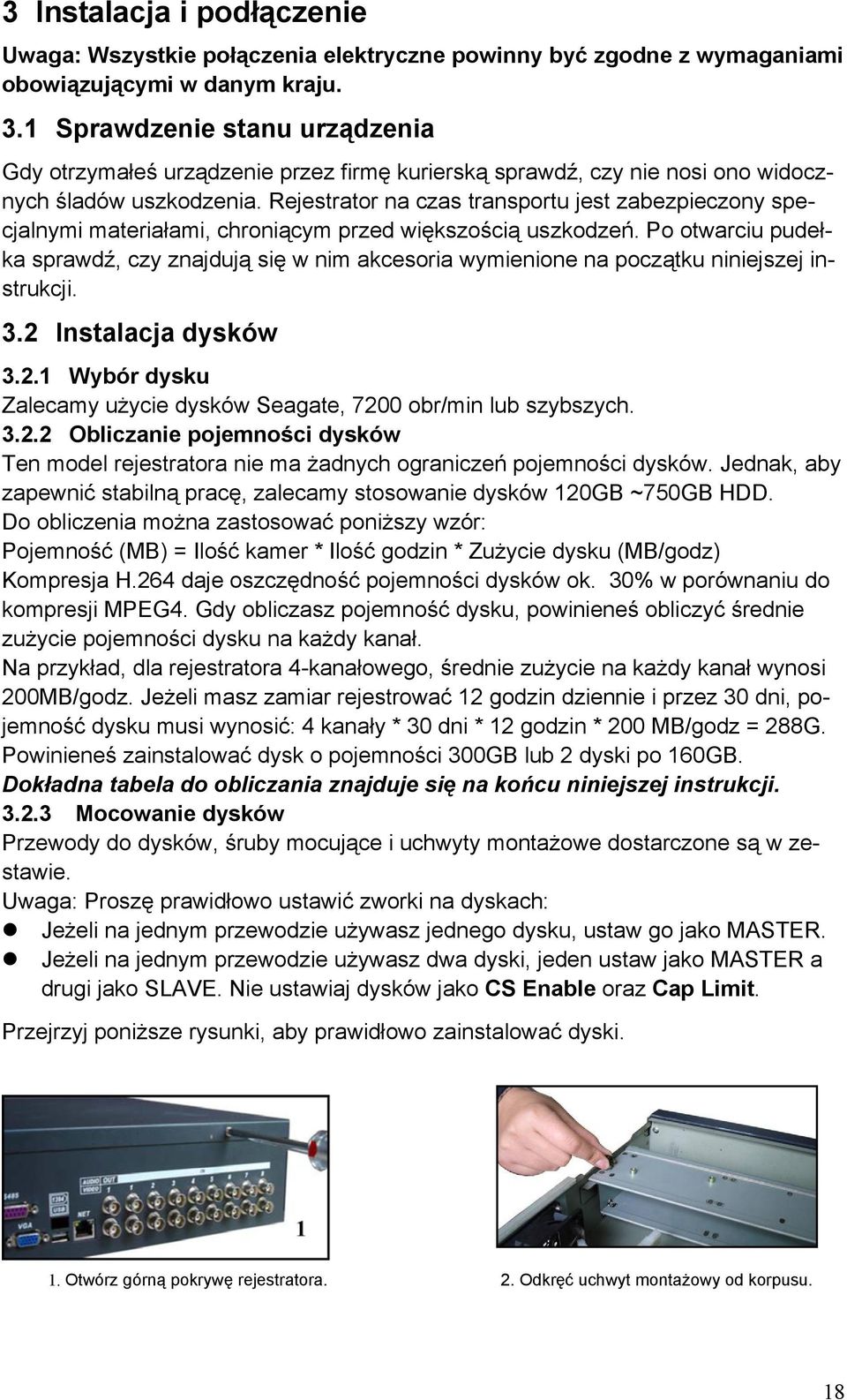

20 3 Instalacja i podłączenie Uwaga: Wszystkie połączenia elektryczne powinny być zgodne z wymaganiami obowiązującymi w danym kraju. 3.1 Sprawdzenie stanu urządzenia Gdy otrzymałeś urządzenie przez firmę kurierską sprawdź, czy nie nosi ono widocznych śladów uszkodzenia. Rejestrator na czas transportu jest zabezpieczony specjalnymi materiałami, chroniącym przed większością uszkodzeń. Po otwarciu pudełka sprawdź, czy znajdują się w nim akcesoria wymienione na początku niniejszej instrukcji. 3.2 Instalacja dysków Wybór dysku Zalecamy użycie dysków Seagate, 7200 obr/min lub szybszych Obliczanie pojemności dysków Ten model rejestratora nie ma żadnych ograniczeń pojemności dysków. Jednak, aby zapewnić stabilną pracę, zalecamy stosowanie dysków 120GB ~750GB HDD. Do obliczenia można zastosować poniższy wzór: Pojemność (MB) = Ilość kamer * Ilość godzin * Zużycie dysku (MB/godz) Kompresja H.264 daje oszczędność pojemności dysków ok. 30% w porównaniu do kompresji MPEG4. Gdy obliczasz pojemność dysku, powinieneś obliczyć średnie zużycie pojemności dysku na każdy kanał. Na przykład, dla rejestratora 4-kanałowego, średnie zużycie na każdy kanał wynosi 200MB/godz. Jeżeli masz zamiar rejestrować 12 godzin dziennie i przez 30 dni, pojemność dysku musi wynosić: 4 kanały * 30 dni * 12 godzin * 200 MB/godz = 288G. Powinieneś zainstalować dysk o pojemności 300GB lub 2 dyski po 160GB. Dokładna tabela do obliczania znajduje się na końcu niniejszej instrukcji Mocowanie dysków Przewody do dysków, śruby mocujące i uchwyty montażowe dostarczone są w zestawie. Uwaga: Proszę prawidłowo ustawić zworki na dyskach: Jeżeli na jednym przewodzie używasz jednego dysku, ustaw go jako MASTER. Jeżeli na jednym przewodzie używasz dwa dyski, jeden ustaw jako MASTER a drugi jako SLAVE. Nie ustawiaj dysków jako CS Enable oraz Cap Limit. Przejrzyj poniższe rysunki, aby prawidłowo zainstalować dyski. 1. Otwórz górną pokrywę rejestratora. 2. Odkręć uchwyt montażowy od korpusu. 18

21 Rozdziel górną i dolną część uchwytu 4. Zamocuj dyski. Dysk powinien być zamocowany płytką elektroniczną w stronę uchwytu (jak na rysunku). 5 mas- slave 6 5. Połącz ze sobą obydwie części uchwytów. 6. Ustaw zworki konfiguracyjne na dyskach Zamontuj uchwyty z dyskami w obudowie. 8. Rozluźnij przewody do zasilania dysków Podłącz przewody do dysków i portów IDE. 10. Podłącz przewody zasilające do dysków Zamknij pokrywę rejestratora. 12. Podłącz myszkę komputerową do portu USB Po zainstalowaniu dysków, sprawdź prawidłowość podłączenia przewodów. 19

22 3.3 Instalacja nagrywarki CD/DVD Aby zamontować nagrywarkę wewnętrzną, wyjmij wewnętrzną wkładkę, znajdującą się pod klapką z lewej strony. Nagrywarkę należy skonfigurować jako MASTER. Można również podłączyć zewnętrzną nagrywarkę z interfejsem USB. Rejestrator jest kompatybilny z nagrywarkami dostępnymi obecnie na rynku. 3.4 Typ wolnostojący i montaż w szafie Rack Wolnostojący Aby nie porysować podstawy, upewnij się czy zamocowane są gumowe nóżki od spodu obudowy. Urządzenie należy ustawić tak, aby przewody nie były ściśnięte lub mocno pozaginane oraz aby wokół obudowy był swobodny przepływ powietrza Montaż w szafie Rack Rejestrator zajmuje 2 części pionowe systemu Rack (2U). Uchwyty do mocowania w szafie Rack są dostarczane w komplecie. Rejestrator wymaga 66 cm głębokości szafy. Szafa powinna być zainstalowana w pomieszczeniu o swobodnym przepływie powietrza, z dala od silnych źródeł ciepła, wilgoci oraz kurzu. Zalecane jest użycie wentylatorów chłodzących w przypadku szaf zamkniętych. 3.5 Podłączenie zasilania Sprawdź prawidłowość napięcia zasilającego. Aby zapewnić ciągłą i stabilną pracę, zalecamy użycie zasilaczy awaryjnych UPS, uwzględniając również inne urządzenia systemu CCTV. 3.6 Podłączenie kamer i monitorów Podłączenie kamer Rejestrator automatycznie rozpoznaje system telewizyjny (PAL lub NTSC) w momencie podłączenia kamer. Można używać kamer kolorowych oraz czarno-białych. UWAGA: Używanie funkcji Line-Lock w kamerach może spowodować zakłócenia w obrazie. Źródłem może być również zasilanie. Jeżeli obraz z jednej lub kilku kamer ma zakłócenia, jako pierwszy krok wykonaj wyłączenie funkcji Line-Lock. Jeżeli w systemie używasz wzmacniaczy Video, nie ustawiaj poziomu sygnału powyżej 1 Vp-p. Podłączenie sygnału Video: 1. Podłącz przewód koncentryczny do kamery lub innego źródła sygnału Video. 2. Ten sam przewód z drugiej strony podłącz do wejścia Video w rejestratorze. Patrz: Rysunek 3-1. UWAGA: Należy używać przewodu koncentrycznego 75Ω oraz wtyków BNC. 20

23 Wejście Video Rysunek Podłączenie monitorów Rejestrator automatycznie rozpoznaje typ podłączanego monitora (telewizyjny lub VGA). Ponadto istnieje możliwość ręcznego skonfigurowania typu monitora. Można to wykonać przyciskając na dłuższy czas przycisk Shift. UWAGA: Wyjście 1 oraz VGA nie mogą wyświetlać obrazu jednocześnie. Na wyjściu 2 obraz pojawia się przez całym czas. Rysunek

24 3.7 Podłączenie Audio, dwukierunkowego toru Audio, wyjść przelotowych, Matrycy W zależności od modelu na panelu tylnym znajduje się złącze 25 lub 37-pinowe. Na przykład: DH-DVR1604GBE zawiera 16 wejść Audio, 1 wyjście Audio, 1 dwukierunkowe wejście Audio. Patrz: Rysunek 3-3. Złącze 37-pinowe Rysunek Wejścia Audio / Wyjście Audio Rejestrator DVR1604GBEH posiada 16 wyjść przelotowych Video, 4 wyjścia matrycowe, 4 wejścia Audio, dwukierunkowy tor Audio, oraz 1 wyjście Audio. Sygnał Audio oraz Video są nagrywane jednocześnie, co umożliwia dokładne zobrazowanie zdarzeń. Aby uruchomić tor Audio: 1. Upewnij się czy podłączone urządzenia Audio mają poziom sygnału dopasowany do rejestratora. W przeciwnym wypadku dźwięk będzie za cichy lub przesterowany. 2. Podłącz urządzenia za pomocą przewodów audio, zakończonych wtykiem RCA. 3. Mikrofony muszą być wyposażone w przedwzmacniacze. Patrz: Rysunek 3-4. Wyjście Audio Wejścia Audio Rysunek Wyjścia przelotowe Video Rejestrator wyposażony w te wyjścia, umożliwia przesłanie pierwotnego sygnału Video z kamer do innych odbiorników (np. dodatkowych monitorów). 22

25 Używanie wyjść przelotowych: 1. Podłącz przewód koncentryczny do gniazda 37-pinowego interfejsu. Należy używać przewodu koncentrycznego i wtyków BNC, identycznych jak do kamer. 2. Podłącz drugi koniec przewodu innego urządzenia odbiorczego (monitora) Wyjście matrycy Funkcja matrycy jest używana do sekwencyjnego przełączania obrazu kamer. Obraz z każdej kamery jest wyświetlany przez zaprogramowany czas lub jest aktywowany przez wejście alarmowe. Używanie funkcji matrycy: 1. Podłącz monitory do wyjść matrycy. 2. Uruchom rejestrator i monitor. 3. Zdefiniuj ustawienia podłączonego wyjścia. Wyjścia przelotowe Wyjście matrycy Rysunek Wejścia i wyjścia alarmowe Wejścia alarmowe w rejestratorze umożliwiają podłączenie zewnętrznych urządzeń, takich jak czujki ruchu lub kontaktrony. Każde wejście może być skonfigurowane dla styków NO lub NC. Odpowiednio skonfigurowane wejście może służyć do wyzwalania różnego działania po stronie rejestratora (rozpoczęcie rejestracji, sterowanie PTZ, załączania wyjść alarmowych, wyświetlania informacji na ekranie, itp.) Wejścia alarmowe Wejścia alarmowe aktywowane są przez zwieranie do masy zasilania rejestratora, dlatego należy podłączać urządzenie posiadające styki bezpotencjałowe. Wejścia alarmowe 23

26 Rysunek Wyjścia alarmowe Wyjścia alarmowe mogą służyć do sterowania innymi urządzeniami w wyniku zdarzeń powstających w rejestratorze (alarm, zanik Video, usterka, itp.). Nie podłączaj do wyjść alarmowych urządzeń zasilanych wysokim napięciem oraz dużym prądem (powyżej 1A). Aby zwiększyć obciążalność wyjść, należy zastosować przekaźniki (styczniki) dużej mocy. Wyjścia alarmowe Rysunek Szczegóły połączeń wejść / wyjść alarmowych Na rysunku 3-8 został przedstawiony przykładowy schemat podłączenia. Zaciski Przeznaczenie Masa Masa zasilania Wejścia alarmowe 1, 2,, 16 Wyjścia alarmowe 1,2,3,4: NO i C(Normalnie otwarty i Masa) 5: NO, C i NC(Norm. otwarty, Masa, Norm zamknięty) 6: Ctrl 12V(Używane do resetowania czujek) 485 A B Port RS485. Używany do głowic PTZ. +12(C) Zewnętrzne wejście zasilania Wejścia zwierane są do masy urządzenia (polaryzacja NO lub NC). Styk alarmowy należy podłączyć pomiędzy masę a wejście w rejestratorze (Zasilanie czujek musi odbywać się z niezależnego źródła). Jeżeli jakieś czujki wymagają resetowania po alarmie (czujki dymu), do sterowania można wykorzystać wyjście Ctrl 12V, jednak najpierw należy podać zasilanie do wejścia +12V Jeżeli wyjście alarmowe czujki jest typu OC (tranzystorowe), należy połączyć ze sobą masy zasilania czujki i rejestratora. 24

27 Rysunek 3-8 Urządzenia alarmowe (czujki, sygnalizatory) musza mieć niezależne źródło zasilania. Aby uniknąć uszkodzenia wyjść, zapoznaj się z parametrami elektrycznymi zastosowanych przekaźników. Rysunek 3-9 (schemat wejść alarmowych) Rysunek 3-10 (schemat wyjścia alarmowego) 25

28 Model: Materiał styków Parametry elektryczne Izolacja Specyfikacja przekaźnika alarmowego JRC-27F Srebro Typowe 30VDC 2A, 125VAC 1A Maksymalne moc 125VA 160W Maksymalne napięcie 250VAC, 220VDC Maksymalny prąd 1A Pomiędzy stykami 1000VAC 1minuta 50/60Hz Pomiędzy stykami NO NC 1000VAC 1minuta 50/60Hz Napięcie przebicia Czas wyłączania Czas załączania Żywotność Temperatura 3.8 RS232 Pomiędzy stykami i cewką Pomiędzy stykami 3ms max 3ms max Mechaniczna Elektryczna -40 C ~+70 C 1000VAC 1minuta 50/60Hz 1500V (10 160us) 5300 przełączeń (3Hz) przełączeń (0.5Hz) Za pomocą interfejsu RS232 można podłączyć klawiaturę sterującą lub drukarkę fiskalną. Podłączenie urządzenia fiskalnego pozwala na integrowanie tekstu z listą nagrywanych zdarzeń. Rejestratory umożliwiają wykorzystanie klawiatury podłączanej za pomocą złącza RS232 lub przez sieć LAN (NKB). Pozwala to na zdalne narządzanie rejestratorem w sposób identyczny jak z przedniego panela. Klawiaturę należy skonfigurować i podłączyć, posługując się do niej dołączoną instrukcją 3.9 RS485 Po wybraniu pojedynczej kamery na ekranie, istnieje możliwość jej sterowania za pomocą funkcji PTZ. Do podłączenia takiej kamery wykorzystywany jest interfejs RS485, który wykorzystuje jednokierunkową transmisję, więc żadne informacje nie powracają do rejestratora. Urządzenia PTZ podłączane są do zacisków A i B. W rejestratorze RS485 jest domyślnie wyłączony i po podłączeniu kamer PTZ należy wybrać odpowiedni protokół komunikacyjny. Ten model rejestratora obsługuje wiele protokołów, włącznie z Pelco-D i Pelco-P. 26

29 Uruchomienie sterowania PTZ: 1. Podłącz przewody do zacisków RS485 pomiędzy rejestratorem i kamerami. 2. Zaciski RS485 posiadają oznaczenie A i B. Zacisk A w rejestratorze musi być połączony z zaciskiem A w kamerze i tak samo dla zacisku B. 3. W menu rejestratora należy załączyć obsługę PTZ i ustawić protokół odpowiedni dla podłączonej kamery Inne interfejsy Oprócz interfejsów RS232 / 485, rejestrator jest wyposażony w 2 porty USB. Na rysunku 3-11 przedstawiono wszystkie dostępne interfejsy. RS485 Sterowanie RS232 Port USB Wyjście LAN Rysunek

30 4 Obsługa rejestratora Przed uruchomieniem sprawdź, czy wszystkie dyski twarde i przewody są prawidłowo podłączone. 4.1 Logowanie, Wylogowanie (wyłączenie) & Menu główne Logowanie Gdy system zostanie uruchomiony, na monitorze pojawi się obraz podzielony na kilka okien. Naciśnij Enter lub lewy przycisk myszy, aby wyświetlić ekran logowania (rys 4-1). W systemie domyślnie są zdefiniowane następujące konta: Użytkownik: admin. Hasło: admin. (administrator, podgląd lokalny i przez sieć) Użytkownik: Hasło: (administrator, tylko podgląd lokalny) Użytkownik: Hasło: (tylko bieżący podgląd, odtwarzanie, archiwizacja) Użytkownik: default. Hasło: default (użytkownik ukryty) Dla bezpieczeństwa systemu, zalecana jest zmiana fabrycznych haseł. Do zalogowania można użyć myszki USB, panelu przedniego, pilota podczerwieni lub klawiatury. Klikając na ikonę, można zmienić typ wprowadzanych znaków. Uwaga: 3-krotnie wprowadzenie błędnego hasła w ciągu 30 minut, spowoduje zablokowanie konta! Jego odblokowanie nastąpi po ponownym uruchomieniu rejestratora. Rysunek Menu główne Po zalogowaniu zostanie wyświetlony ekran z głównym menu (rys 4-12). Zawiera ono 6 grup ikon: Wyszukiwanie, Informacje, Ustawienia, Archiwizacja, Zaawansowane i Wyłączenie. Ustaw kursor myszki na żądaną ikonę i kliknij lewym przyciskiem, aby wejść do odpowiedniej kategorii menu. Rysunek

31 4.1.3 Wylogowanie Istnieją dwie możliwości wylogowania lub wyłączenia systemu. Wylogowanie może odbyć się przez menu główne: W głównym oknie menu kliknij ikonę Wyłączenie. Zostanie wyświetlone poniższe okno (rys 4-3). Rysunek 4-3 Po kliknięciu na strzałkę, dostępnych będzie kilka różnych opcji. Wybierz opcję wylogowanie (rys 4-4). Rysunek 4-4 Aby wyłączyć urządzenie, można również nacisnąć wyłącznik na przednim panelu na czas minimum 3 sekund Przywracanie systemu po zaniku zasilania Po zaniku i ponownym powrocie zasilania, rejestrator automatycznie powraca do ostatnich ustawień Wymiana baterii podtrzymującej Rejestrator na płycie głównej posiada małą baterię, podtrzymującą zegar czasu i daty. Sugerujemy wymianę tej baterii raz na rok. Proszę używać baterii tego samego typu oryginalna. 4.2 Nagrywanie Podgląd bieżący Po uruchomieniu systemu, na ekranie wyświetla się aktualny obraz z kamer. Również można zobaczyć nazwę kanałów Video oraz czas i datę. Jeżeli chcesz zmienić czas i datę, przejdź do: Menu główne >Ustawienia > Ogólne. Jeżeli chcesz zmienić nazwy kanałów, przejdź do: Menu główne > Ustawienia > Ekran. 1 Stan nagrywania 3 Zanik Video 2 Detekcja ruchu 4 Kamera ukryta Uwaga: Pojawienie się ikony obok wyświetlanej daty sygnalizuje uruchomienie przełączania sekwencyjnego. Załączenie i wyłączenie odbywa się przez naciśnię- 29

32 cie przycisku Shift (najpierw ta opcja musi być uruchomiona w menu Ustawienia > Ekran) Nagrywanie Uwaga: Aby wykonać tę operację, musisz mieć odpowiednie uprawnienia. Upewnij się czy dyski twarde są prawidłowo skonfigurowane Menu NAGRYWANIE Wyświetlenie tego menu może odbywać się na dwa sposoby. Wejdź do głównego menu i wybierz: Zaawansowane > Nagrywanie. Podczas normalnego podglądu naciśnij przycisk Rec na przednim panelu lub Record na pilocie podczerwieni. Ekran ustawień nagrywania został przedstawiony na rysunku Typowe ustawienia nagrywania Dostępne są 3 różne sposoby ustawienia: Terminarz/Ciągły/Stop. Wybranie danej opcji jest sygnalizowane jasnym punktem dla wybranego kanału. Ciągły: Jest to najwyższy priorytet nagrywania. Po wybraniu opcji, następuje rozpoczęcie nagrywania, które trwa do jego wyłączenia. Terminarz: Nagrywanie odbywa się według zaprogramowanego terminarza (Menu główne > Ustawienia > Terminarz) Stop: Nagrywanie na wybranych kanałach jest zatrzymane. Rysunek Wyszukiwanie i Odtwarzanie Menu wyszukiwania Wyszukiwanie nagrań może być uruchomione na 2 sposoby. Naciśnij przycisk odtwarzania ( ) na panelu przednim lub pilocie podczerwieni. W menu głównym wybierz opcję Wyszukiwanie. Zostanie wyświetlone okno wyszukiwania (rys 4-10). W systemie używane są 4 typy plików, w zależności od źródła powstania nagrań: R: Nagrywanie ciągłe. A: Wejście alarmowe lub inna sytuacja alarmowa. M: Detekcja ruchu C: Karta lub urządzenie fiskalne (tylko seria specjalna) 30

33 1P: Jedno okno 2P: Dwa okna (nie wszystkie wersje) Lista plików Okno wyświetlania Informacje o plikach Rysunek 4-6 Opis ekranu. Numer Funkcja 1 Odtwarzanie 2 Przewijanie wstecz 3 Stop 4 Wolne odtwarzanie 5 Szybkie odtwarzanie 6 Poprzednia klatka 7 Następna klatka 8 Głośność 9 Poprzedni plik 10 Następny kanał 11 Następny plik 12 Poprzedni kanał 13 Wyszukiwanie 14 Archiwizacja Uwaga: W zależności od modelu rejestratora, jednocześnie można odtwarzać różną ilość kanałów: Seria GBE: 1-kanał. Seria LB: 2 kanały jednocześnie Seria LB SATA: 4 kanały jednocześnie. 31

34 4.3.2 Podstawowe operacje Odtwarzanie Wyszukiwanie nagranego materiału może odbywać się według źródła nagrania, numeru kanału lub daty i czasu. Po wykonaniu wyszukania w oknie zostanie wyświetlona lista 32 plików. Za pomocą przycisków góra/dół można wybierać kolejne strony z plikami. Odtwarzanie pliku rozpoczyna się w momencie dwukrotnego kliknięcia klawiszem myszki na jego nazwę lub zaznaczenie go i naciśnięcie EN- TER Odtwarzanie dokładne Wprowadzając dokładny czas (godz/min/sek) w oknie czasu i kliknięcie przycisku odtwarzana, spowoduje odtworzenie nagrania z dokładnie podanym czasem Odtwarzanie innych kanałów Podczas procesu odtwarzania, naciśnięcie przycisku z numerem kanału, spowoduje automatyczne przejście do odtwarzania wybranego kanału Zoom cyfrowy W momencie odtwarzania dostępna jest funkcja powiększania fragmentu obrazu. Jest ona realizowana przez zaznaczenie żądanego fragmentu za pomocą myszki i kliknięcie lewym przyciskiem. Wyjście z opcji ZOOM odbywa się prawym przyciskiem myszki Archiwizacja nagrań Po wyszukaniu żądanych nagrań, można wykonać również archiwizację na zewnętrzny nośnik. Należy wybrać pliki do archiwizacji, aktywując przy ich nazwie znak (można zaznaczyć kilka jednocześnie), następnie kliknąć przycisk archiwizacji (przycisk 14 na rys 4-10) Wolne i szybkie odtwarzanie Poszczególne funkcje zostały opisane w poniższej tabeli. Przycisk Opis Uwagi Szybkie odtwarzanie Wolne odtwarzanie (Lub zmiana na odtwarzanie do przodu) Naciskanie tego przycisku podczas odtwarzania będzie powodować przyspieszanie odtwarzanie o kolejny poziom Naciskanie tego przycisku podczas odtwarzania będzie powodować spowalnianie odtwarzanie o kolejny poziom Szybkość odtwarzania może różnić się w zależności od modelu rejestatora. Pauza / Odtwarzanie Następny / Poprzedni Naciskanie tego przycisku powoduje wstrzymanie odtwarzania lub ponowne jego uruchomienie Naciskanie przycisków i podczas odtwarzania, powoduje przełączenie odtwarzania na poprzedni lub następny plik 32

35 Używanie pokrętła Jog / Shuttle podczas odtwarzania Funkcje specjalne pokrętła Shuttle i Opis Jog Szybkie odtwarzanie Obrót zewnętrznym kółkiem w prawo (obrót zewnętrznego powoduje przyspieszanie odtwarzania pokrętła w prawo) o kolejne poziomy. Szybkie odtwarzanie (obrót zewnętrznego pokrętła w lewo) Odtwarzanie klatka po klatce Obrót zewnętrznym kółkiem w lewo powoduje zwalnianie odtwarzania o kolejne poziomy. Po naciśnięciu przycisku Pauza, obracając wewnętrznym pokrętłem, można przeglądać poszczególne klatki. Uwagi Aby wyjść z trybu spowolnionego lub przyspieszonego odtwarzania należy nacisnąć przycisk Szybkość odtwarzania może różnić się w zależności od modelu rejestratora Odtwarzanie wstecz i klatka po klatce Przycisk Opis Uwagi Odtwarzanie wstecz / pauza. Naciśnięcie tego przycisku podczas odtwarzania do przodu, spowoduje zmianę odtwarzania na wstecz Kolejne naciśnięcie wstrzyma odtwarzanie. Odtwarzanie klatka po klatce Po naciśnięciu przycisku Pauza, obracając wewnętrznym pokrętłem, można przeglądać poszczególne klatki. Uwaga: Wszystkie operacje (zmiana szybkości odtwarzania, kanału, oraz czasu) są dostępne w zależności od wersji. Niektóre rejestratory mogą nie posiadać kilku opisanych powyżej funkcji Kalendarz Po kliknięciu na symbol (rysunek 4-10), zostanie wyświetlone okno kalendarza. Okienka podświetlone kolorem niebieskim oznaczają dni, w których zostały wykonane jakiekolwiek nagrania. Kliknięcie na te okienka spowoduje wyświetlenie listy plików. Na rysunku 4-11, nagrania zostały wykonane 24 i 27 października Kliknięcie na niebieskie okienko otworzy listę nagrań z danego dnia. Rysunek

36 4.4 Ustawienia nagrywania (Terminarz) Terminarz umożliwia zdefiniowanie nagrywania w określonych dniach i godzinach oraz jego rodzaju Menu terminarza Aby otworzyć okno terminarza, w menu głównym kliknij ikonę Zaawansowane a następnie Terminarz (rys 4-12). Każda pozycja terminarza jest indywidualnie definiowana dla każdego kanału i może zawierać inny rodzaj nagrywania: Normalny, Ruch, Alarm. Rysunek Podstawowe operacje Na ekranie dostępnych jest 6 definiowanych okresów. Kanał: Najpierw należy wybrać kanał, dla którego będzie definiowany terminarz. Można również wybrać wszystkie kanały jednocześnie. Dzień tygodnia: Tutaj należy określić dzień tygodnia, dla którego definiowany jest terminarz. Powielanie: W tym miejscu określa się, czy podczas aktywacji terminarza będzie wykonywana kopia zapasowa na dodatkowym dysku (funkcja RAID). Aby ta funkcja była aktywna, należy najpierw w ustawieniach dysków, jeden z dysków ustawić w trybie powielanie. Prealarm: Jest to opcja, która powoduje dołączenie do każdego nagranego zdarzenia, 3 sekund nagrania przed wystąpieniem zdarzenia. Typ zapisu: Parametry te definiują rodzaj nagrywania dla każdej pozycji terminarza. Opcje te załączane są przez zaznaczanie odpowiednich pól przy każdej pozycji nagrywania. Po zdefiniowaniu wszystkich ustawień, należy nacisnąć przycisk Zachowaj w celu zapamiętania zmian. Na dole ekranu pojawi się pasek czasu w różnych kolorach, które reprezentują odpowiedni typ nagrywania Szybkie definiowanie W oknie terminarza znajdują się przyciski Kopiuj i Wklej, umożliwiające łatwe i wygodne kopiowanie ustawień pomiędzy poszczególnymi kanałami. Po zdefinio- 34

37 waniu ustawień dla kanału 1 należy kliknąć przycisk Kopiuj, następnie przejść do kanału nr 2 i kliknąć przycisk Wklej. Po wykonaniu kopiowania na wszystkie żądane kanały, należy kliknąć przycisk Zachowaj Powielanie Funkcja powielania (RAID) służy do wykonywania automatycznej kopii nagrań na wybranych dyskach. Kopia zapasowa pozwala uniknąć utraty nagrań w przypadku uszkodzenia dysku twardego. Funkcja powielania jest załączana przez aktywację odpowiedniego pola w menu terminarza (rys 4-12). W menu Zaawansowane > Dysk twardy można wybrać więcej dysków, które będą pełniły funkcję powielania. Funkcja jest wybierana z rozwijanej listy (rys 4-13). Po zapełnieniu się dysku zapasowego, następuje automatyczne kasowanie starych nagrań. Zauważ, że tylko dyski z funkcją Odczyt/Zapis lub Tylko odczyt pozwalają na archiwizację na zewnętrzny nośnik oraz wyszukiwanie nagrań. Przynajmniej jeden dysk musi mieć ustawioną opcję Odczyt/Zapis, w przeciwnym wypadku nagrywanie będzie niemożliwe. UWAGA: Proszę uwzględnić szczegóły działania funkcji Powielania: Jeżeli jakiś kanał aktualnie nie nagrywa, zastosowane zmiany będą uaktywnione w momencie jego rozpoczęcia. Jeżeli jakiś kanał aktualnie nagrywa, wprowadzone ustawienia będą uaktywnione natychmiast. Po zdefiniowaniu ustawień terminarza, należy kliknąć przycisk Zachowaj. Rysunek 4-9 Odtwarzanie i wyszukiwanie na dysku zapasowym. Operacje te mogą być wykonywane w poniższy sposób: Zmień funkcję dysku z Powielanie na Tylko odczyt lub Odczyt/Zapis (Menu główne > Zaawansowane > Dysk twardy). System musi zostać zrestartowany. Wykonaj operację odtwarzania lub wyszukiwania. Wyjmij dysk i podłącz go do komputera w celu odtwarzania (musi być zainstalowane odpowiednie oprogramowanie). 35

38 4.5 Detekcja Wejście do menu detekcji Wejdź do menu głównego, kliknij na ikonę Ustawienia, następnie Detekcja. Zostanie wyświetlone okno detekcji (rys 4-14). Detekcja umożliwia niezależne definiowanie 3 różnych zdarzeń dla każdej kamery i reakcji na te zdarzenia. Są to: Detekcja ruchu, Utrata wizji i Zamaskowanie kamery Menu detekcji W oknie detekcji znajdują się następujące opcje: Kanał: Wybór kanału video, dla którego będą ustawiane parametry detekcji. Typ: Typ zdarzenia, dla którego programowana jest reakcja. Nagr. Kanał: Wybór kanałów, które mają być nagrywane w momencie wystąpienia zdarzenia. Do tych ustawień jest konieczne ustawienie zapisu z detekcji oknie terminarza (Menu główne > Ustawienia > Terminarz) oraz opcje nagrywania z terminarza w menu nagrywania (Menu główne > Zaawansowane > Nagrywanie). Sekwencja: Uruchomienie sekwencji pomiędzy wybranymi powyżej kamerami. Czas: Określa czas trwania zdarzenia (alarmu) od momentu wykrycia ruchu. Preset PTZ: Po kliknięciu na ten przycisk wyświetli się okno, umożliwiające wybór presetu dla głowicy PTZ dla jednej lub wielu kamer (rys 4-16). Obszar: Po kliknięciu na ten przycisk otworzy się okienko, umożliwiające zaprogramowanie aktywnych obszarów detekcji (rys 4-15). Czułość: Ustawienie poziomu czułości detekcji ruchu (6 najwyższa czułość). Wyjście alarmowe: Wybór wyjść alarmowych, które mają być załączane w momencie detekcji. Komunikat: Wyświetlanie informacji na ekranie w momencie detekcji. Okres: Pozycje te pozwalają określić godziny, w których ma być aktywna odpowiednia reakcja (aktywacja wyjścia i wyświetlanie komunikatu) Proszę wybrać rodzaj reakcji na detekcję (Wyj.Alarmowe i Komunikat), zaznaczając odpowiedni kwadrat. Uwaga: Ustawienia detekcji mogą być kopiowane pomiędzy poszczególnymi kanałami za pomocą przycisków Kopiuj i Wklej. Kopiowane ustawień może odbywać się wyłącznie dla zdarzeń tego samego typu (nie można kopiować ustawień detekcji ruchu do ustawień utraty wizji). Na rysunku 4-15, przedstawiono okno do konfiguracji obszarów detekcji. Ustawianie obszarów może odbywać się za pomocą przycisku Fn lub za pomocą myszki komputerowej. 36

39 Rysunek 4-10 Rysunek 4-11 Rysunek Utrata wizji Po wybraniu na ekranie detekcji typu zdarzenia jako Utrata wizji (rys 4-17), można zdefiniować sposób reakcji na wyłączenie kamery lub na uszkodzenie przewodu wizyjnego. Kanał: Wybór kanału video, dla którego będą ustawiane parametry. Typ: Typ zdarzenia, dla którego programowana jest reakcja. Nagr. Kanał: Wybór kanałów, które mają być nagrywane w momencie wystąpienia zdarzenia. Sekwencja: Uruchomienie sekwencji pomiędzy wybranymi powyżej kamerami. Czas: Określa czas trwania zdarzenia (alarmu) od momentu wykrycia zaniku. 37

40 Preset PTZ: Po kliknięciu na ten przycisk, wyświetli się okno umożliwiające wybór presetu dla głowicy PTZ dla jednej lub wielu kamer. Wyjście alarmowe: Wybór wyjść alarmowych, które mają być załączane w momencie detekcji. Komunikat: Wyświetlanie informacji na ekranie w momencie detekcji. Okres: Pozycje te pozwalają określić godziny, w których ma być aktywna odpowiednia reakcja (aktywacja wyjścia i wyświetlanie komunikatu) Rysunek Zamaskowanie kamery Jeżeli obiektyw kamery zostanie zasłonięty, system w odpowiedni sposób może zareagować na tę sytuację. Okno tych ustawień jest przedstawione na rys Kanał: Wybór kanału video, dla którego będą ustawiane parametry. Typ: Typ zdarzenia, dla którego programowana jest reakcja. Nagr. Kanał: Wybór kanałów, które mają być nagrywane w momencie wystąpienia zdarzenia. Sekwencja: Uruchomienie sekwencji pomiędzy wybranymi powyżej kamerami. Czas: Określa czas trwania zdarzenia (alarmu) od momentu zamaskowania. Preset PTZ: Po kliknięciu na ten przycisk, wyświetli się okno umożliwiające wybór presetu dla głowicy PTZ dla jednej lub wielu kamer. Okres: Pozycje te pozwalają określić godziny, w których ma być aktywna odpowiednia reakcja (aktywacja wyjścia i wyświetlanie komunikatu). Wyjście alarmowe: Wybór wyjść alarmowych, które mają być załączane w momencie zamaskowania kamery. Komunikat: Wyświetlanie informacji na ekranie w momencie zamaskowania. Rysunek

41 4.6 Ustawienia wejść / wyjść alarmowych Przed zdefiniowaniem tych ustawień, proszę upewnić się, czy do wejść i wyjść prawidłowo zostały podłączone wszystkie urządzenia Wejście do menu Alarm Wejdź do menu głównego, kliknij na ikonę Ustawienia, następnie Alarm. Zostanie wyświetlone okno wejść/wyjść alarmowych (rys 4-18). Opcje te umożliwiają zdefiniowanie wejść alarmowych i odpowiednich reakcji na ich aktywację Alarm W oknie Alarm znajdują się następujące opcje: Wej. Alarmowe: Numer wejścia, dla którego będą definiowane ustawienia. Źródło alarmu: dostępne są 2 źródła: wejście lokalne lub z sieci LAN. Typ: Polaryzacja styków urządzenia podłączonego do wejścia (NO lub NC). Nagr. Kanał: Wybór kanałów, które mają być nagrywane w momencie wystąpienia zdarzenia. Do tych ustawień jest konieczne ustawienie zapisu z detekcji oknie terminarza (Menu główne > Ustawienia > Terminarz) oraz opcje nagrywania z terminarza w menu nagrywania (Menu główne > Zaawansowane > Nagrywanie). Czas: Określa czas trwania zdarzenia (alarmu) od momentu aktywacji wejścia. Preset PTZ: Po kliknięciu na ten przycisk, wyświetli się okno umożliwiające wybór presetu dla głowicy PTZ dla jednej lub wielu kamer. Wyjście alarmowe: Wybór wyjść alarmowych, które mają być załączane w momencie pobudzenia wejścia. Komunikat: Wyświetlanie informacji na ekranie w momencie detekcji. Okres: Pozycje te pozwalają określić godziny, w których ma być aktywna odpowiednia reakcja (aktywacja wyjścia i wyświetlanie komunikatu). Proszę wybrać rodzaj reakcji na detekcję (Wyj.Alarmowe i Komunikat), zaznaczając odpowiedni kwadrat. Rysunek

42 4.7 Archiwizacja Po kliknięciu ikony Archiwizacja w menu głównym, dostępne będą 2 opcje: Wykrywanie napędów i Wybór plików Wykrywanie napędów Na ekranie tym wyświetlane są podłączone urządzenia, na które może być wykonywana archiwizacja (zewnętrzne dyski, pamięci USB, nagrywarki CD). Jeżeli jakieś podłączone urządzenie nie jest wyświetlone na liście, należy kliknąć przycisk Detekcja. Rysunek Wybór plików W celu wykonania archiwizacji należy: Wybrać urządzenie archiwizujące, numer kanału Video, wprowadzić czas z którego mają być archiwizowane nagrania, następnie kliknij przycisk Dodaj. Na ekranie zostanie wyświetlona lista plików z zaznaczonego okresu. W dolnej części podawana jest dostępna pojemność nośnika oraz wymagana przestrzeń do archiwizacji (rys. 4-21). System będzie archiwizował jedynie pliki z zaznaczonym symbolem. Używając przycisku Fn lub myszki, można anulować archiwizację niektórych plików, wyłączając znak. Aby rozpocząć archiwizację zaznaczonych plików, kliknij przycisk Archiwizuj. Rysunek

43 W dolnej części ekranu pojawi się pasek postępu archiwizacji a po jej zakończeniu zostanie wyświetlony odpowiedni komunikat (rys. 4-22) Proces archiwizowania można w dowolnym momencie przerwać, klikając na przycisk Stop. Rysunek 4-18 Po rozpoczęciu archiwizacji można nacisnąć przycisk ESC, aby powrócić do normalnego podglądu. Proces archiwizacji będzie odbywał się już samoczynnie do jego zakończenia. Uwaga: Naciśnięcie przycisku STOP na ekranie archiwizacji, spowoduje różny skutek w zależności od typu wykorzystywanego urządzenia: CD/DVD powoduje natychmiastowe zatrzymanie nagrywania płyty CD/DVD, dane na nośniku nie będą dostępne. Inne urządzenia USB powoduje zatrzymanie kopiowania, jednak materiał już skopiowany, będzie dostępny do użytku. Zarchiwizowany plik ma następującą nazwę: numer seryjny+numer kanału+czas Y+M+D+H+M+S. Format zapisanej daty jest identyczny ja. w ogólnych ustawieniach systemu. Menu główne > Ustawienia > Ogólne). 4.8 Sterowanie PTZ i ustawienia kolorów Uwaga: Wszystkie operacje głowic PTZ są dostępne w protokole DH-SD. W protokołach Pelco mogą pojawić się pewne ograniczenia funkcjonalności Podłączenie przewodów Proszę zachować poniższa kolejność podłączania przewodów. Podłącz porty RS485 rejestratora i kamery PTZ. Podłącz przewody wizyjne kamer PTZ do rejestratora. Załącz zasilanie kamer PTZ Ustawienia PTZ Uwaga: Obraz z kamer powinien być wyświetlany na bieżącym podglądzie. Przed rozpoczęciem konfiguracji sprawdź poprawność instalacji i konfiguracji urządzeń: 41

44 Dekodera adresów (jeżeli jest używany). Sygnały dekodera A (B) powinny być połączone do wejść A (B) rejestratora. Uruchom rejestrator, wprowadź nazwę użytkownika oraz hasło. Przejdź do ekranu konfiguracyjnego urządzeń PTZ (Menu główne > Ustawienia > PTZ) rys W oknie zostaną wyświetlone następujące pozycje: Kanał: Wybierz numer kamery, którą chcesz konfigurować. Protokół: Wybierz protokół odpowiedni dla podłączonej kamery (np. DH-SD1) Adres: Adres kamery w sieci PTZ (taki sam jak ustawiony fizycznie w kamerze). Szybkość: Szybkość transmisji interfejsu RS485. Bity danych: Ilość bitów danych w protokole komunikacyjnym (domyślnie: 8). Bity stopu: Ilość bitów danych w protokole komunikacyjnym (domyślnie 1). Parzystość: Sposób sprawdzania parzystości danych w protokole komunikacyjnym: odd/even/brak (domyślnie: brak). Rysunek 4-19 Po zdefiniowaniu ustawień, kliknij przycisk Zachowaj w celu zapamiętania zmian. Wybierz wyświetlanie jednej kamery na ekranie (tej, która jest urządzeniem PTZ), następnie kliknij prawym przyciskiem myszki na ekranie i wybierz pozycję Funkcja PTZ. Zostanie wyświetlony interfejs do obsługi PTZ (można go również wyświetlić przez wciśnięcie przycisku Fn ). Rys Rysunek

45 Okno PTZ posiada następujące funkcje do sterowania: Szybkość: Określenie szybkość będzie wykonywany ruch głowicy PTZ (1 do 8). Zoom: Zbliżenie / Oddalenie Ostrość Iris: Otwarcie / Zamknięcie przysłony obiektywu Sterowanie poszczególnymi funkcjami odbywa się przez klikanie na ikony i. Rysunek 4-21 Na rysunku 4-25 przedstawiono panel do sterowania kierunkiem obrotu głowicy. Do dyspozycji mamy 8 strzałek za pomocą których, można dowolnie sterować kamerą PTZ. Rysunek Inteligentne pozycjonowanie 3D W środku panelu umieszczono przycisk SIT, służący do sterowania głowicą PTZ wyłącznie za pomocą myszki komputerowej (rys 4-27). Funkcja ta jest dostępna wyłącznie w momencie wyświetlania jednej kamery na ekranie. Zaznaczając myszką dowolny fragment ekranu, kamera PTZ ustawi się po środku zaznaczenia oraz wykona zbliżenie, zależne od wielkości zaznaczonego fragmentu. Wykonując zaznaczenie w drugą stronę, wyświetlany kadr będzie oddalany. Dodatkowo można klikać w dowolnym punkcie na ekranie, co będzie powodowało ustawienie się kamery PTZ po środku tego punktu, jednak bez wykonywania zbliżenia (Opcja dostępna wyłącznie dla kamer firmy BCS). Rysunek 4-23 Sterowanie funkcjami PTZ jest możliwe również z panelu przedniego oraz pilota. Nazwa Przycisk Działanie Przycisk Przycisk Działanie Przycisk na ekranie panela na ekranie panela Zoom Oddalanie Zbliżanie Ostrość Oddalanie Zbliżanie Iris Zamknięcie Otwarcie 43

46 4.8.4 Ustawienia kolorów Po wybraniu z menu tej opcji zostanie wyświetlone okno, pozwalające na definiowanie parametrów poszczególnych kanałów Video. Można w nim ustawić jaskrawość, kontrast, nasycenie i inne parametry. W ramach każdego kanału istnieje możliwość zdefiniowania dwóch okresów czasowych, gdzie dla każdego mogą obowiązywać inne ustawienia (na przykład w ciągu dnia mogą być przydzielone inne ustawienia niż w nocy). Przed rozpoczęciem ustawiania parametrów, należy wybrać podgląd żądanego kanału na pełnym ekranie. 4.9 Preset/ Trasa/Ścieżka/Auto-Pan Na ekranie PTZ (rys 4-21) kliknij przycisk Ustawienia. Zostanie wyświetlone okno do definiowania ustawień (rys 4-24). W oknie tym znajdują się następujące opcje: Preset Trasa Ścieżka Auto-Pan Rysunek

47 Na ekranie PTZ (rys 4-21) kliknij przycisk Zmiana okna. Zostanie wyświetlone okno wyboru zaprogramowanych ustawień. Znajdują się w nim następujące funkcje: Preset Trasa Ścieżka Aux Zał Aux Wył Auto Skan Auto Pan Światło Zał Rysunek Programowanie presetów Używając panelu do kierunku obrotu (rys 4-21), ustaw kamerę PTZ w żądanym położeniu. W panelu ustawień (rys 4-26), kliknij przycisk Preset, następnie wprowadź numer presetu i kliknij Ustawienia. Preset został dodany. Po zdefiniowaniu kilku presetów, można definiować trasy. Rysunek Uruchomienie presetów Aby aktywować zaprogramowany preset, przejdź do okna wyboru (rys 4-25), wprowadź jego numer w polu Num i kliknij przycisk Preset Programowanie tras W panelu ustawień (rys 4-27), kliknij przycisk Trasa. Wprowadź numer trasy, która będzie zaprogramowania, następnie wybierz numer pierwszego presetu, który chcesz dodać i kliknij przycisk Dodaj Preset. W ten sposób do każdej trasy można zaprogramować do 80 presetów. 45

48 Rysunek Uruchomienie trasy Aby aktywować zaprogramowaną trasę, przejdź do okna wyboru (rys 4-25), wprowadź jej numer w polu Num i kliknij przycisk Trasa Programowanie ścieżek W panelu ustawień (rys 4-28) kliknij przycisk Ścieżka, a następnie przycisk Początek. Zostanie wyświetlony ekran jak na rysunku W tym momencie możesz wykonać ruch kamerą, zbliżanie, oddalanie, itp. Po zakończeniu powróć do ekranu konfiguracyjnego (rys 4-28) i kliknij przycisk Koniec. Wszystkie operacje, które wykonywałeś (ruch kamerą PTZ) zostaną zapamiętane jako Ścieżka. Rysunek Uruchomienie Ścieżek Aby aktywować zaprogramowaną ścieżkę, przejdź do okna wyboru (rys 4-25), wprowadź jej numer w polu Num i kliknij przycisk Auto-Skan Programowanie automatycznego skanowania W panelu ustawień (rys 4-28), kliknij przycisk Auto-Pan. Zostanie wyświetlony ekran jak na rysunku Kliknij przycisk Lewy limit, następnie za pomocą przycisków sterujących ustaw pozycję kamery, która będzie stanowić lewy limit skanowania. Kliknij przycisk Prawy limit i w identyczny sposób ustaw prawy limit skanowania. 46

49 Rysunek Uruchomienie skanowania Aby aktywować zaprogramowane skanowanie, przejdź do okna wyboru (rys 4-25), wprowadź jego numer w polu Num i kliknij przycisk Auto-Pan. Kamera rozpocznie ciągły ruch pomiędzy ustawionym prawym i lewym limitem Bezpośrednie zarządzanie menu kamery Będąc w oknie wyboru (rys 4-21), kliknij przycisk Zmiana okna. Na ekranie pojawi się okno z panelem, umożliwiającym bezpośredni dostęp do menu kamery (rys 4-30). Po kliknięciu przycisku Menu, na monitorze pojawi się ekranowe menu z samej kamery. Używając pozostałych przycisków, można dokonywać zaawansowanych ustawień kamery. Rysunek

50 5 Struktura menu i opis dostępnych funkcji 5.1 Struktura menu Rejestrator posiada następującą strukturę menu: 48

51 5.2 Menu główne Po zalogowaniu, rejestrator wyświetli menu główne (rys 5-1). Zawiera ono 6 ikon: Wyszukiwanie, Informacje, Ustawienia, Archiwizacja, Zaawansowane i Wyłączenie. Za pomocą przycisków nawigacyjnych podświetl żądaną ikonę i wciśnij klawisz EN- TER lub kliknij żądaną ikonę lewym klawiszem myszki, aby wejść o podmenu. Rysunek Ustawienia Po wejściu do podmenu Ustawienia, na ekranie pojawią się ikony jak na rysunku poniżej. Wybierz żądaną kategorię w sposób identyczny, jak opisano w punkcie 5.2. Rysunek Ogólne Podmenu Ogólne definiuje ustawienia globalne dla całego rejestratora (rys 5-3): Czas systemu: Aktualna data i godzina powinna być ustawiona przed rozpoczęciem nagrywania Format daty: Służy do ustawienia sposobu wyświetlania daty na ekranie: RRRR- MM-DD: MM-DD-RRRR lub DD-MM-RRRR. 49

52 Separator daty: Służy do ustawienia znaku separującego poszczególne części daty (kropka, kreska, ukośnik). Format czasu: Służy do ustawienia trybu wyświetlania czasu: 24-godzinny lub 12-godzinny. Język: Służy do wyboru języka wyświetlania. Niektóre rejestratory posiadają wbudowany tylko jeden typ języka. Po zapełnieniu: Opcja służy do ustawienia zachowania się rejestratora po zapełnieniu dysku twardego. Możliwe opcje to: zatrzymanie nagrywania lub nadpisywanie automatyczne kasowanie najstarszych nagrań. Długość plików: Służy do ustawienia długości nagrania, przypadającego na jeden plik. Pozwala to określić maksymalne rozmiary plików, zapisywanych na dysku. Ma to znaczenie podczas późniejszej aktualizacji. Nr. DVR: Jest to adres rejestratora, używany do połączenia z klawiaturą przez RS232 oraz podczas sterowania pilotem podczerwieni. System Video: Służy do wyboru standardu telewizyjnego: NTSC lub PAL. Auto wylog: Służy do ustawienia czasu, po jakim użytkownik zostaje automatycznie wylogowany, jeżeli nie są wykonywane żadne operacje. Uwaga: Czas systemowy jest bardzo ważny i nie powinien być zmieniany, jeżeli nie jest to konieczne. Po wykonaniu wszystkich ustawień, kliknij Zachowaj, aby zapisać zmiany i powrócić do poprzedniego ekranu. Rysunek Kompresja Menu Kompresja definiuje opcje związane z rejestracją obrazu (rys 5-4). Kanał: Wybór kanału, dla którego będą definiowane poniższe opcje. Kompresja: Nazwa używanej kompresji ( zazwyczaj H.264) Rozdzielczość: Wybór rozdzielczości nagrywania dla wybranego kanału. Model GBE obsługuje rozdzielczości D1/Half-D1/CIF/QCIF. Typ transmisji: stała (CBR) lub zmienna (VBR). Jakość: Służy do ustawienia jakości nagrania i jednocześnie poziomu kompresji w zakresie 1 do 6. Wartość 6 oznacza najlepszą jakość nagrywania. 50

53 Ilość klatek: Określenie szybkości nagrywania dla wybranego kanału: 1 kl/s,2kl/s,3kl/s, 6kl/s,12kl/s,25kl/s. (Niektóre rejestratory obsługują w systemie PAL wyłącznie 25kl/s ) Audio: Służy do załączenia / wyłączenia toru Audio. Ukrywanie (Maski prywatności): Po kliknięciu na ten przycisk, pojawi się mniejsze okno, w którym będzie można zdefiniować maski prywatności oraz opcje wyświetlania: 1. Obszar ukryty: Opcje te pozwalają na zamaskowanie fragmentu obrazu, ponadto można zdefiniować, kiedy ukrywanie ma być aktywne. 2. Wyświetl czas: Pozwala zdefiniować, czy na ekranie dla tej kamery będzie wyświetlany czas i data, ponadto po kliknięciu na przycisk Ustaw, można zmieniać położenie zegara ustawienia te dotyczą obrazu rejestrowanego i podglądu przez sieć. 3. Wyświetl nazwę: Pozwala zdefiniować, czy na ekranie dla tej kamery będzie wyświetlana nazwa, ponadto po kliknięciu na przycisk Ustaw, można zmieniać położenie napisu - ustawienia te dotyczą obrazu rejestrowanego i podglądu przez sieć. Poszczególne opcje są załączane przez podświetlenie odpowiadającego im kwadratu. Rysunek 5-4 Seria GBE oferuje różne ustawienia rozdzielczości i szybkości nagrywania dla każdego kanału: Rozdzielczość:piksele PAL:QCIF= ; CIF= ; HD1= ; 2CIF= ; D1= ; NTSC:QCIF= ; CIF= ; HD1= ; 2CIF= ; D1= ; Jako przykład, weźmy rejestrator 16-kanałowy, gdzie dostępne są 4 grupy kamer: 1~4, 5~8, 9~12, 13~16. Poniższy zwór pozwala obliczyć rozdzielczość i częstotliwość zapisu Częstotliwość dla jednej grupy wynosi: PAL: D1 50kl/sek D1 50kl/s=Half-D1 100kl/s=CIF 200kl/s Dla każdego kanału można wprowadzić pewne ograniczenia. 51

54 Zostało to przedstawione w poniżej tabeli: Dostępna szybkość zapisu i rozdzielczość A B C D D1 D1 D1 D1 25kl/s 12kl/s 6kl/s 6kl/s D1 D1 D1 D1 12kl/s 12kl/s 12kl/s 12kl/s D1 HD1 CIF CIF 25kl/s 25kl/s 25kl/s 25kl/s HD1 HD1 HD1 HD1 25k/s 25kl/s 25kl/s 25kl/s CIF CIF CIF CIF 25kl/s 25kl/s 25kl/s 25kl/s Maksymalna szybkość 25kl/s 12kl/s 25kl/s 25kl/s 25kl/s Kanały i tryb zapisu 1 D1 rzeczywisty 3 D1 poklatkowy 4 D1 poklatkowy 1 D1,1 HD1,2 CIF rzeczywisty 4 HD1 rzeczywisty 4 CIF rzeczywisty Inne ustawienia Uwaga: A B C D są kanałami Video, znajdującymi się w tej samej grupie. Zasoby rejestratora są ograniczone. Jeżeli chcesz zwiększyć parametry na jednym z kanałów, na pozostałych należy je odpowiednio zmniejszyć. System automatycznie wyświetli informację, jeżeli ustawienia przekraczają zasoby rejestratora. Podwójne kodowanie strumienia: Rejestrator używa dwóch niezależnych kanałów kompresji. Kanał główny jest używany do zapisu na lokalnym dysku, natomiast kanał pomocniczy jest używany do transmisji przez sieć LAN. Takie rozwiązanie umożliwia indywidualne ustawienie parametrów obrazu. Obraz na rysunku 5-4 został podzielony na 2 kolumny: lewa kolumna odpowiada za nagrywanie lokalne a prawa odpowiada za transmisję poprzez sieć Terminarz Terminarz został opisany w sekcji RS232 Interfejs ten przeznaczony jest do różnych urządzeń sterujących (Rys 5-5) Funkcja: Rodzaj urządzenia podłączonego do rejestratora. Szybkość: Szybkość transmisji przez RS232. Bity danych: Ilość bitów danych w bajcie. Bity stopu: Ilość bitów stopu. Parzystość: Sposób obliczania parzystości danych. Po wykonaniu wszystkich ustawień kliknij przycisk Zachowaj, aby zapisać zmiany. Rysunek

55 5.3.5 Sieć W podmenu tym, definiowane są wszystkie ustawienia dla sieci LAN (Rys 5-6): Adres IP Maska podsieci Brama sieciowa Port TCP: Domyślna wartość: (Wartość jest zarezerwowany wyłączenie dla protokołu UDP.) Port HTTP: Domyślnie: 80 Protokół: Wybierany jest z rozwijanej listy. Ilość połączeń: Służy do określenia maksymalnej liczby podłączonych użytkowników (maksymalnie 24). Właściwości: Otwiera okno konfiguracyjne, w zależności od wybranej obok opcji: FTP lub NTP. Klikając przycisk Właściwości, następuje przejście do okna konfiguracyjnego. Dozwolone IP: Po kliknięciu na ten przycisk otworzy się okno, które pozwala na konfigurowanie adresów IP, z których mogą być wykonywane połączenia z rejestratorem. Normalnie ta funkcja jest wyłączona, więc połączenia mogą odbywać się z dowolnego adresu IP. Aktywacja tej funkcji polega na aktywacji kwadratu i dodaniu listy dozwolonych adresów (rys 5-7). Aby zachować zmiany i wyjść do wcześniejszego menu, należy kliknąć przycisk Zachowaj. Rysunek 5-6 Rysunek

56 Połączenie PPPoE Połączenie to jest przeznaczone do bezpośredniego łączenia się rejestratora z Internetem za pomocą modemu ADSL (Neostrada zmienny IP). Po zaznaczeniu kwadratu aktywującego tę usługę, należy wprowadzić nazwę użytkownika oraz hasło, uzyskane od dostawcy internetowego. Po kliknięciu przycisku Zachowaj, rejestrator musi być zrestartowany w celu zapisania zmian. Po uruchomieniu, rejestrator automatycznie wykona połączenie, wykorzystując wprowadzone ustawienia Łączenie się z rejestratorem, używającym połączenia PPPoE Istnieją dwie możliwości: a. Przez podgląd adresu IP Po połączeniu się rejestratora za pomocą PPPoE, przejdź do okna ustawień sieci (rys 5-6). Odczytaj aktualny adres IP i użyj go do wprowadzenia w przeglądarce lub w programie zdalnym. b. Wykorzystanie usługi DNS Do tej operacji jest wymagane zarejestrowanie się na serwerze dynamicznych DNSów. Jest to komputer ze stałym adresem IP i z zainstalowaną aplikacją do obsługi nazw domen. Na ekranie ustawień sieciowych aktywuj funkcję DDNS (rys 5-6), wprowadź dane serwera: Adres IP, nazwę hosta i używany port. Po kliknięciu przycisku Zachowaj, rejestrator musi być zrestartowany w celu zapisania zmian. Po ponownym uruchomieniu rejestratora, można wykonać połączenie z wykorzystaniem powyższych ustawień. W przypadku używania przeglądarki internetowej, w pasku adresowym należy wprowadzać dane w następującej postaci: IP serwera DNS)/katalog/webtest.htm Przykład.: _DDNS/webtest.htm.) Zostanie wyświetlona strona wyszukiwania FTP Funkcja ta umożliwia automatyczne kopiowanie nagrań na komputer z oprogramowaniem FTP Do wykorzystania tej funkcji jest wymagane oprogramowanie serwera FTP (na przykład poniżej opisany Ser-U FTP SERVER). Zainstaluj program Ser-U FTP SERVER na komputerze. Uruchom program z menu START -> PROGRAMY -> Serv-U FTP Server -> Serv-U Administator. Utwórz użytkownika, hasło i odpowiedni folder. Dla utworzonego folderu należy załączyć możliwość zapisywania plików (rys 5-8). 54

57 Rysunek 5-8 Do przetestowania ustawień serwera FTP, może użyć innego komputera. Na przykład: Utworzyłeś użytkownika o nazwie ZHY a komputer z zainstalowanym serwerem znajduje się pod adresem IP: FTP:// Wprowadź adres FTP do przeglądarki internetowej, podaj nazwę użytkownika i hasło (rys 5-9). Po otwarciu się katalogu sprawdź, czy możesz w nim zakładać i usuwać katalogi. Jeżeli tak, serwer FTP jest skonfigurowany poprawnie. Rysunek 5-9 Jeden serwer FTP może obsługiwać jednocześnie kilka rejestratorów. Jednak dla każdego z nich powinien być utworzony oddzielny użytkownik oraz katalog. W oknie ustawień sieci wybierz opcję FTP i kliknij przycisk Właściwości. Zostanie wyświetlone okno, takie jak na rysunku

58 Rysunek 5-10 Uaktywnij pole obok napisu Aktywny, aby uaktywnić funkcję FTP. Na serwer FTP może odbywać się automatyczne kopiowanie materiału Video w momencie wykrycia ruchu lub momencie alarmu. Jeżeli używasz tej funkcji, upewnij się, czy dla wybranych kanałów została ustawiona funkcja alarmu i detekcji, oraz czy zostało podłączone źródło Video. Do okna ustawień wprowadź parametry serwera FTP: adres IP, nazwę katalogu, numer portu, nazwę użytkownika oraz hasło (rys 5-11). Rysunek 5-11 Wielkość pliku: Służy do określenia maksymalnej objętości pliku, wygenerowanego podczas zdarzenia i wysyłanego do serwera FTP. Jeżeli plik powstały podczas nagrania jest mniejszy niż wartość określona w tym polu, zostanie on wysłany cały. Jeżeli powstanie większy plik, zostanie obcięty do wartości wpisanej w polu. 56

59 Interwał: Służy do określenia, z jakim minimalnym odstępem czasowym będą wysyłane pliki Video, powstałe przez detekcję lub alarm. Przykład: Jeżeli wprowadzono wartość 5, zostanie wysłany plik z pierwszej minuty nagrania a kolejny nie wcześniej niż po 5 minutach. Jeżeli interwał zostanie ustawiony na wartość 0, będą transmitowane wszystkie pliki. Okres 1 i Okres 2: Dla każdego kanału można ustawić. Plik wysyłany do serwera FTP ma następującą postać: Typ Kanał Czas Rysunek NTP Funkcja NTP jest przeznaczona do automatycznej synchronizacji czasu rzeczywistego w wielu rejestratorach. Do tego celu jest wymagany komputer z zainstalowaną aplikacją serwera czasu, który jest podłączony do sieci. Można również uruchomić usługę NTP w systemie operacyjnym Windows XP, wpisując w wierszu polecenia komendę net start w32time. W oknie NTP (rys 5-13) należy wprowadzić odpowiednie ustawienia. Adres IP: Adres IP komputera z usługą synchronizacji czasu. Port: Port komunikacyjny dla usługi NTP (tylko protokół TCP). Uaktualnianie: Okres porównywania czasu rejestratora z komputerem NTP. Strefa czasowa: Należy wybrać odpowiednią strefę czasową z poniższej tabeli. Miasto /Region London Berlin/Warsaw Cairo Moscow New Deli Bangkok Beijing (Hong Kong) Tokyo Sydney Hawaii Alaska Pacific Time(P.T) American Mountain Time(M.T) American Central Time(C.T) American Eastern Time(E.T) Atlantic Time Brazil Middle Atlantic Time Strefa GMT+0 GMT+1 GMT+2 GMT+3 GMT+5 GMT+7 GMT+8 GMT+9 GMT+10 GMT-10 GMT-9 GMT-8 GMT-7 GMT-6 GMT-5 GMT-4 GMT-3 GMT-2 57

60 Rysunek Alarm Szczegóły ustawień zostały opisane w sekcji 4.6 Alarm Detekcja Szczegóły opisano w sekcji 4.5 Detekcja PTZ Menu to przeznaczone jest do ustawienia protokołu komunikacyjnego do obsługi kamer PTZ (Rys 5-14). Kanał: Należy numer kanału, dla którego będzie dokonywana zmiana. Protokół: Wybierz odpowiedni protokół dla podłączonej kamery PTZ Adres: Adres kamery PTZ (musi być taki sam jak ustawiony w kamerze). Szybkość: Szybkość transmisji RS485. Bity danych: Ilość bitów danych. Bity stopu: Określa ilość bitów stopu. Parzystość: Sposób sprawdzania parzystości danych: brak/odd/even. Po wykonaniu wszystkich ustawień, kliknij Zachowaj, aby zapisać zmiany i powrócić do poprzedniego menu. Szczegóły obsługi urządzeń PTZ zostały omówione w sekcji 4.9 Rysunek

61 5.3.9 Ekran Poniższe menu zawiera następujące pozycje: Przejrzystość: Służy do ustawienia poziomu przeźroczystości menu w stosunku do obrazu z kamer (zakres 128 to 255). Nazwa kanału: Służy do zmiany nazwy poszczególnych kanałów. Wykonanie zmiany będzie natychmiastowe tylko dla podglądu na lokalnym monitorze. Zmiany na komputerach zdalnych będą uaktualnione po ponownym uruchomieniu aplikacji. Wyświetl czas: W tym miejscu można załączyć lub wyłączyć wyświetlanie zegara czasu rzeczywistego na monitorze lokalnym. Wyświetl nazwę: W tym miejscu można załączyć lub wyłączyć wyświetlanie nazw kanałów (kamer) na monitorze lokalnym. Informacja: W tym miejscu można załączyć lub wyłączyć wyświetlanie dodatkowych informacji na monitorze lokalnym. Sekwencja: Służy do załączenia opcji sekwencyjnego przełączania kamer oraz podziałów. Interwał: Służy do określenia czasu przełączania sekwencyjnego (5-200 sekund). Uruchomienie lub zatrzymanie sekwencji odbywa się przyciskiem SHIFT na panelu przednim lub przez kliknięcie za pomocą myszki, ikony na ekranie. Podgląd 1/4/9/16: Służy do wyboru, które z poszczególnych kamer i podziałów będą brały udział w przełączaniu sekwencyjnym. Proszę zaznaczyć kwadraty dla odpowiednich kamer i podziałów. Aby zapisać wszystkie ustawienia, kliknij przycisk Zachowaj. Rysunek

62 Domyślne Menu to przeznaczone jest do resetowania ustawień do wartości fabrycznych. Reset może odbywać się dla poszczególnych grup menu. Zaznaczając pola wybierz opcje, które chcesz zresetować (rys 5-16). Wszystko Ogólne Kodowanie Terminarz RS232 Sieć Alarm Detekcja PTZ Monitor Nazwa kanału Aby wykonać reset, kliknij przycisk OK. Uwaga! Reset nie przywraca fabrycznych ustawień następujących opcji: kolor, język, czas wyświetlania, System Video, Adres IP i konta użytkowników. Rysunek Wyszukiwanie Szczegóły opisano w sekcji

63 5.5 Zaawansowane Wejdź do menu głównego i wybierz menu Zaawansowane. Na monitorze pojawi się okno (rys 5-17) z możliwością wyboru 7 pozycji: Dysk twardy, Wyjścia alarmowe, Wejścia alarmowe, Nagrywanie, Konta, Konserwacja i Monitor. Rysunek Dysk twardy W tym oknie konfigurowane są dyski twarde (rys 5-8). Tryb pracy dysku jest wybierany z rozsuwanego menu. Jeden lub kilka dysków mogą pełnić rolę kopii zapasowej (RAID), przez wybranie opcji Powielanie. Przynajmniej jeden z dysków musi mieć wybraną opcję Odczyt/Zapis, w przeciwnym wypadku rejestrator nie będzie mógł nagrywać. Więcej informacji opisano w sekcji 4.4. Rysunek 5-18 Po kliknięciu przycisku Ustawienia alarmu, otworzy się okienko, umożliwiające definiowanie sygnalizacji zdarzeń związanych z dyskami twardymi (rys 5-19). Zaznaczając odpowiednie pole należy wybrać zdarzenia z dysków, które będą sygnalizowane. Dodatkowo można zdefiniować więcej opcji. Dolny limit określa pojemność dysków, przy którym zgłaszany jest komunikat o zapełnieniu się dysku (zakres 1% do 99%). 61

64 Ponadto można wybrać wyjście alarmowe, które będzie załączanie w momencie tego zdarzenia (1-6) oraz czas jego aktywacji (0 do 240 sekund). Należy pamiętać, że moment zapełnienia się dysku twardego jest sygnalizowany tylko raz! Po zdefiniowaniu ustawień, proszę kliknąć przycisk OK, aby powrócić do poprzedniego menu. Rysunek Wyjścia alarmowe Menu to przeznaczone jest to ręcznego załączenia / wyłączenia wyjść alarmowych. i kliknąć przy- Aby załączyć żądane wyjście, należy uaktywnić odpowiednie pola cisk OK (rys 5-20). Rysunek Wejścia alarmowe Menu to jest przeznaczone do ręcznego aktywowania wejść alarmowych. i kliknąć przy- Aby załączyć żądane wejście, należy uaktywnić odpowiednie pola cisk OK (rys 5-20). Rysunek

65 5.5.4 Nagrywanie Szczegóły zostały opisane w sekcji Konta Menu to jest przeznaczone do zarządzania użytkownikami rejestratora (rys 5-22) i posiada następujące możliwości: Dodawanie użytkowników Modyfikacja użytkowników Dodawanie grup Modyfikacja grup Modyfikacja haseł. Podczas konfigurowania użytkowników, należy pamiętać: Definiowanie uprawnień odbywa się na dwóch poziomach: grupa i użytkownik. Uprawnienia główne są definiowane dla grupy a po przydzieleniu użytkownika do grupy można dodatkowo wprowadzać indywidualne ograniczenia. System nie zawiera ograniczeń w ilości grup i użytkowników. Fabrycznie w systemie są skonfigurowane 2 grupy użytkowników: administrator i użytkownik. Nazwa użytkownika lub grupy może składać się z 8 znaków. Jedna nazwa nie może być użyta więcej niż raz. Fabrycznie w systemie znajdują się następujący użytkownicy: admin, , i ukryty użytkownik default. Oprócz użytkownika 6666 i default, wszyscy mają uprawnienia administratora. Użytkownik ukryty default jest przeznaczony tylko do wewnętrznego użytku i nie może być skasowany. Jeżeli żaden inny użytkownik nie jest zalogowany, użytkownik default jest logowany automatycznie. Umożliwia on bieżący podgląd obrazu, wybór kanałów i podziałów, bez potrzeby logowania się. Każdy użytkownik musi należeć do jakiejś grupy. Uprawnienia każdego użytkownika w danej grupie można dodatkowo modyfikować, ale nie mogą być one wyższe od grupy, do której należy. Jedno stworzone konto może być używane przez kilku użytkowników w tym samym czasie po załączeniu opcji Multi-Log. Rysunek

66 5.5.6 Konserwacja W tym podmenu można zdefiniować automatyczne restartowanie systemu oraz kasowanie starych plików (rys 5-23). Poszczególne opcje wybierane są z rozwijanej listy. Rysunek Ustawienia monitora Poniższe okno pozwala na definiowanie ustawień monitora: liniowość, pozycja wyświetlania i parametry obrazu (rys 5-24) Każdy z parametrów jest ustawiany za pomocą suwaków. Rysunek Matryca Video i wyjścia przelotowe (Seria GBEL i GBEH) Niektóre modele są wyposażone w wyjścia matrycowe oraz wyjścia przelotowe Wyjścia przelotowe Wyjścia te przeznaczone są do rozdzielania sygnału Video, celem przesłania go do innych urządzeń CCTV (monitory, dzielniki obrazu, rejestratory, itp.). Rejestrator posiada tyle wyjść przelotowych, ile wejść Video Wyjścia Matrycy Są wykorzystywane do indywidualnego przełączania pojedynczych obrazów. W menu rejestratora można przydzielić dowolne kanały do poszczególnych wyjść. Obrazy te są automatycznie przełączane w sposób sekwencyjny. Pozwala to na zbudowanie tzw. ściany monitorów, gdzie każdy z nich będzie wyświetlać różne obrazy. 64

67 Podłączenie do tylnego panela Do podłączenia wyjść przelotowych oraz matrycy, jest wykorzystywane złącze 37-pinow (rys 5-25) Złącze 37-pinowe Rysunek Opis złącza 37-pinowego W zestawie znajduje się wiązka 3-kolorowych przewodów (rys 5-26). Czarne: Wyjścia przelotowe Niebieskie: Wyjścia matrycy Białe: 2-kierunkowy tor audio. Rysunek Ustawienia Matrycy Wejdź do głównego menu, kliknij ikonę Zaawansowane i następnie ikonę Matryca Video (rys 5-27) Rysunek

68 Wybór za pomocą myszki komputerowej Podczas normalnego podglądu kliknij na ekranie prawy przycisk myszki, następnie wybierz z listy pozycję Matryca Video (rys 5-28). Rysunek Okno ustawień matrycy Rejestrator serii GBEL obsługuje wyjścia 4 wyjścia matrycy a model GBEH obsługują 1 wyjście matrycy. Poniższy opis dotyczy serii GBEL. Dla każdego wyjścia można zdefiniować indywidualne ustawienia. Rysunek Sekwencja standardowa Musi być załączona funkcja Sekwencja. Należy ustawić interwał, który określa czas przełączania pomiędzy poszczególnymi kanałami oraz przydzielić żądane kanały do poszczególnych grup. Dla grupy 1 można załączyć opcję Wszystko, wtedy w sekwencji będą uczestniczyły wszystkie kamery. Zauważ: Ustawienie znaku - - oznacza, że dana grupa nie będzie brać udziału w sekwencji. Jeżeli dla grupy 1 wybrano opcję Wszystko ustawienia dla innych grup będą nieistotne. 66

69 Sekwencja alarmowa Wybierając wejście alarmowe z rozwijanej listy, można dodatkowo uruchomić na wybranym wyjściu matrycy sekwencję kamer, które zostały zaznaczone w menu ALARM. (Menu główne > Ustawienia > Alarm). Patrz: rys Sekwencja alarmowa zawsze ma wyższy priorytet od sekwencji standardowej i trwa tak długo jak stan alarmu. Po zakończeniu alarmu, następuje automatyczny powrót do sekwencji standardowej. Rysunek Przykład konfiguracji matrycy Przykład pierwszy Na rysunku 5-31 wyjścia matrycy 1, 3, 4 będą sekwencyjnie przełączać obraz ze wszystkich kamer. Wyjście 2 będzie przełączać obraz tylko z kamer 1, 6 i 7. Czas sekwencji ustawiono na 5 sekund dla każdego wyjścia. Rysunek

70 Przykład drugi Do wyjścia 1 zostało przydzielone wejście alarmowe nr1 (rys 5-31). W ustawieniach wejścia alarmowego nr 1, wybrano kamery 1, 3 i 4. W stanie normalnym no wyjściu matrycy wyświetlane są kolejno wszystkie kamery. W momencie aktywacji wejścia alarmowego nr 1, następuję sekwencja kamer 1, 3 i 4 przez czas trwania alarmu. Rysunek Informacje Menu to pozwala na śledzenie aktualnej pracy rejestratora. Zostało ono podzielone na 5 grup: HDD INFO (informacje o dyskach), TRANSFER (statystyka strumienia danych), ZDARZENIA (pamięć wszystkich operacji), WERSJA (wersja urządzenia) i UŻYTKOWNICY ONLINE (użytkownicy podłączeni przez sieć). Rysunek

71 5.6.1 HDD INFO Menu to zawiera informacje o pojemności podłączonych dysków, wolnej przestrzeni, czasie nagrania oraz ich stanie (rys 5-34). Uwaga: Uszkodzone dyski należy odłączyć przed podłączeniem nowych dysków. W przypadku problemów z dyskiem, proszę sprawdzić czas dysku twardego oraz czas systemowy, czy są takie same. Jeżeli istnieją różnice, należy skorygować czas w ustawieniach systemowych. Na koniec należy restartować system. Wyświetlanie znaku, na liście dysków oznacza prawidłową jego pracę. Znak X oznacza błąd dysku. Znak - oznacza brak podłączonego dysku. Znak * wyświetlany po numerze dysku, oznacza jego aktualne użycie i poprawną pracę. Jeżeli dysk jest uszkodzony, wyświetlany jest znak?. Rysunek BPS Na ekranie tym wyświetlane są informacje o transmisji Video (KB/sek) zapisie na dysk (MB/H). Rysunek

72 5.6.3 Zdarzenia Po wejściu do tego menu, zostanie wyświetlona lista zdarzeń rejestratora. Korzystając z rozwijanej listy, można ustawić filtrowanie według typów oraz daty ich powstania. Po wybraniu kryteriów, należy kliknąć przycisk Szukaj (rys 5-36). Rysunek Wersja W oknie tym wyświetlane są informacje o rejestratorze: Ilość kanałów Ilość wejść alarmowych Ilość wyjść alarmowych Wersja oprogramowania Data produkcji Możliwość wykonania aktualizacji Rysunek

73 5.6.5 Użytkownicy online W oknie tym wyświetlane są informacje o użytkownikach podłączonych poprzez sieć LAN, ponadto istnienie możliwość rozłączenie użytkownika lub jego zablokowania (jeżeli lokalny użytkownik ma takie uprawnienia). 5.7 Wyłączenie Rysunek 5-38 Po kliknięciu na przycisk Wyłączenie, zostanie wyświetlone okno dialogowe z możliwością wyboru (rys 5-39). Wylogowanie: Wyjście z menu i zablokowanie wielu funkcji rejestratora. Możliwe natomiast jest podglądanie bieżącego obrazu, wyboru podziałów i poszczególnych kamer. Restart programu: Ponowne uruchomienie systemu operacyjnego. Wyłączenie: Całkowite wyłączenie urządzenia. Restart systemu: Wyłączenie rejestratora i ponowne jego uruchomienie. Rysunek

74 6 DOSTĘP PRZEZ PRZEGLĄDARKĘ IE Poniżej opisane operacje są jedynie przykładami opisanymi na podstawie jednego modelu. Niektóre wykonywane operacje oraz okna podglądu mogą się nieznacznie różnić. 6.1 Podłączenie do sieci Przed próbą połączenia za pomocą przeglądarki, proszę wykonać poniższe czynności: Sprawdź prawidłowość podłączenia sieci do rejestratora i komputera. Sprawdź ustawienia sieci w komputerze i w rejestratorze (menu główne > ustawienia > sieć) Wykonaj z komputera polecenie PING ***.***.***.***(* oznacza adres rejestratora) aby sprawdzić połączenie sieciowe. Czas odpowiedzi TTL nie powinien być większy niż Logowanie i wylogowywanie Otwórz przeglądarkę internetową i w pasku adresowym, wprowadź adres IP rejestratora. Na przykład: Jeżeli adres w rejestratorze jest to w przeglądarce wprowadź Zostanie wyświetlone okno z zapytaniem, czy zainstalować webrec.cab. Kliknij przycisk Tak. Jeżeli format ActiveX nie może być zainstalowany, zmodyfikuj ustawienia zabezpieczeń przeglądarki internetowej w taki sposób, aby był on pobrany i wykonany. Patrz na poniższy przykład. Rysunek 6-1 Po zainstalowaniu i uruchomieniu pluginów, zostanie wyświetlony ekran powitalny (rys 6-2). 72

75 Wprowadzony adres IP rejestratora Okno wyświetlania Rysunek 6-2 W górnej części znajduje się pasek z opcjami do wyboru: login (logowanie), logout (wylogowanie), video (podgląd), search (wyszukiwanie), configuration (konfiguracja) i assistant (obsługa). Rysunek 6-3 Wybierz z menu pozycję Login i po pojawieniu się okna logowania, wprowadź nazwę użytkownika oraz hasło (domyślny użytkownik: admin i hasło admin). Uwaga: Domyślne hasła w rejestratorze powinny zostać zmienione na inne. 6.3 Podgląd bieżącego obrazu Rysunek 6-4 Podgląd obrazu rzeczywistego może odbywać się na 3 różne sposoby. Wybór jednej z 16-tu kamer przez kliknięcie numeru na głównym pasku. Rysunek

76 Kliknięcie na głównym pasku pozycji Video i wybór rodzaju podglądu z rozwijanej listy. Kliknięcie prawym przyciskiem myszki na środku ekranu i wybór trybu podglądu z rozwijanej listy. 6.4 Menu Video (lub kliknięcie prawym przyciskiem myszy) Po wybraniu pozycji Video z głównego paska lub po kliknięciu prawym przyciskiem myszy na ekranie, pojawi się okno z wyborem poszczególnych opcji: (rys 7-6) Podgląd bieżący Wybór podglądu Rozpocznij rozmowę Pasek nagrywania Sterowanie PTZ Regulacja głośności Wej / Wyj alarmowe Szybkość transmisji Pełny ekran Wielkość okna Okna Video Rysunek Podgląd bieżący Wybór pojedynczych kamer wyświetlanym wybranym w oknie. Jest to podgląd całkowicie niezależny od podglądu na monitorze lokalnym Wybór podglądu Wybór podziału wyświetlanego w wybranym oknie. Zmiana trybu powoduje również zmianę wyświetlania na lokalnym monitorze rejestratora i odwrotnie Rozpocznij rozmowę Służy do załączenia dwukierunkowej rozmowy audio pomiędzy rejestratorem a komputerem. Klikając ponownie w to samo miejsce, nastąpi rozłączenie rozmowy Pasek nagrywania Otwiera narzędzie, umożliwiające nagrywanie aktualnego obrazu na dysku komputera oraz wykonywanie zdjęć. Zapis Stop Zdjęcie Pełny ekran Zamknięcie Rysunek

77 6.4.5 Sterowanie PTZ Otwiera okno, które umożliwia sterowanie kamerami Speed Dome a także programowanie presetów, ścieżek oraz tras. Przyciski do sterowania zbliżaniem i oddalaniem Przyciski do sterowania ostrością Przyciski do sterowania przysłoną obiektywu Rysunek 6-8 Po kliknięciu na przycisk USTAWIENIA, zostanie wyświetlone okno do konfigurowania presetów, ścieżek, tras oraz opcji automatycznego skanowania. Rysunek 6-9 W zależności od wybranej funkcji, dostępne będą różnie opisane przyciski, służące do zapamiętywania presetów, tras, itp. (podobnie jak funkcje PTZ dostępne z samego rejestratora). Przycisk Parametry pozwala określić szybkość działania poszczególnych funkcji w zakresie 1 do 8, gdzie wartość 8 oznacza najwyższą szybkość. Rysunek

78 6.4.6 Regulacja głośności Służy do regulacji głośności karty dźwiękowej komputera lub do całkowitego wyłączenia dźwięku. Rysunek Wej / Wyj alarmowe Otwiera okno służące do ręcznej aktywacji wejść oraz wyjść alarmowych oraz definiowanie sygnalizacji zdarzeń rejestratora na komputerze. Rysunek Szybkość transmisji Wyświetla informację o aktualnej szybkości transmisji przez sieć. Rysunek Pełny ekran Przełącza wyświetlanie na pełny ekran pojedynczej kamery lub podziału wybranego z pozycji Wybór podglądu. Powrót do poprzedniego ekranu odbywa się poprzez dwukrotne kliknięcie na ekranie Wielkość okna Umożliwia dostosowywanie wielkości wyświetlanego okna (dostępne, jeżeli jest wyświetlane tylko pojedyncze okno). Rysunek

79 6.4.1 Okna Video Umożliwia wyświetlenie ekranu z podziałem na kilka okien, gdzie w każdym z nich można umieścić dowolnie wybraną kamerę. Tryb ten pozwala na stworzenie ekranu podzielonego na wiele części, bez wpływu na monitor podłączony lokalnie do rejestratora. Po wybraniu ilości okien, należy każde z nich wybierać przez kliknięcie przyciskiem myszki i przydzielać dowolne kamery poprzez kliknięcie jej numeru z górnego paska. 6.5 Menu Search Rysunek 6-15 Okno to służy do wyszukiwania nagrań zapisanych na dyskach rejestratora. Wyszukiwanie może odbywać się według numeru kanału, czasu daty oraz rodzaju zdarzeń. Po ustawieniu wszystkich kryteriów, należy kliknąć przycisk Szukaj. Zostanie wyświetlona lista plików, które można odtworzyć w wybranym oknie lub załadować na dysk komputera. Rysunek 6-16 W momencie rozpoczęcia odtwarzania, na ekranie pojawia się pasek odtwarzania, który posiada następujące przyciski: 1: Nagrywanie na lokalny dysk 2: Zatrzymanie nagrywania i odtwarzania 3: Wykonanie zdjęcia 4: Przewijanie wstecz 77

80 5: Odtwarzanie 6: Pauza 7: Odtwarzanie do przodu 8: Ukrycie 9. Pełny ekran 10. Zamknięcie Rysunek Ładowanie plików na dysk komputera Po zaznaczeniu na liście jedego lub więcej plików, można kliknąć przycisk Ładuj. Zostanie wyświetlone okno z sugerowanym miejscem kopiowania (rys 6-18). Rysunek 6-18 Po wprowadzeniu nazwy, kliknij przycisk Zapis. Rozpocznie się kopiowanie plików, a w dolnej części ekranu pojawi się pasek postępu (rys 6-19). Rysunek

81 Do nazwy zostaną dodane następujące informacje: data +godzina +czas +[kanał]. Przykład: Nazwa pliku test [8].dav oznacza: : 6 września : godzina 14-ta, 31 minut i 38 sekund [8] :kanał Menu Config Po kliknięciu na tę pozycję, zostanie wyświetlone okno, zawierające następujące zakładki: Ogólne Terminarz Kompresja Alarm Detekcja ruchu Parametry obrazu Rysunek Eksport i import konfiguracji Eksport konfiguracji Po kliknięciu na ten przycisk, istnieje możliwość zapisania ustawień rejestratora jako plik na komputerze. Plik jest zapisywany z rozszerzeniem CFG. Rysunek

82 Import konfiguracji Klikając na ten przycisk, można załadować do rejestratora ustawienia z pliku konfiguracyjnego CFG. Ponadto można określić, czy wszystkie ustawienia mają być załadowane z pliku, czy też ustawienia sieci mają pozostać niezmienione. Rysunek Ogólne W zakładce tej definiowane są globalne ustawienia rejestratora oraz ustawienia protokołów PTZ dla kamer Speed Dome (rys 6-20). Opcje te szczegółowo opisano w sekcjach oraz Terminarz W zakładce tej definiowany jest terminarz nagrań dla poszczególnych trybów w rejestratorze Opcje te szczegółowo opisano w sekcji 4.4. Rysunek

83 6.6.4 Kompresja W zakładce tej definiowane są ustawienia jakości nagrywania dla każdej kamery w rejestratorze. Opcje te szczegółowo opisano w sekcji Rysunek Alarm W zakładce tej definiowane są ustawienia wejść i wyjść alarmowych dla każdego kanału. Opcje te szczegółowo opisano w sekcji 4.6, jednak nie wszystkie są dostępne za pomocą przeglądarki internetowej. Rysunek

84 6.6.6 Detekcja ruchu W zakładce tej definiowana jest detekcja ruchu dla każdej kamery, wraz z wyznaczaniem obszarów jej działania oraz definiowaniem opcji. Opcje te szczegółowo opisano w sekcji 4.5. Aby prawidłowo zdefiniować pola detekcji dla jakiegoś kanału, należy: 1. Wybrać podgląd na pełnym ekranie z tego kanału, za pomocą przycisków na górnym pasku. 2. Przejść do zakładki Detekcja ruchu i kliknąć przycisk pełny ekran. Wyboru obszarów dokonuje się za pomocą myszki. Rysunek Ustawienia kolorów W zakładce tej, definiowane są parametry obrazu dla poszczególnych kanałów. Można w niej ustawić jaskrawość, kontrast, nasycenie i inne parametry. W ramach każdego kanału istnieje możliwość zdefiniowania dwóch okresów czasowych, gdzie dla każdego mogą obowiązywać inne ustawienia (na przykład w ciągu dnia mogą być przydzielone inne ustawienia niż w nocy). Rysunek

85 6.7 Menu Assistant Po wybraniu z menu tej pozycji, zostanie wyświetlona lista dostępnych opcji. Rysunek Zarządzanie użytkownikami Po wybraniu tej pozycji z listy, otworzy się okno, umożliwiające zarządzanie grupami użytkowników oraz pojedynczymi użytkownikami. Rysunek Dodawanie grupy Po kliknięciu na ten przycisk, otworzy się okno umożliwiające utworzenie nowej grupy użytkowników. Należy wprowadzić nazwę grupy i kliknąć OK. Po kliknięciu na przycisk Uprawnienia zostanie wyświetlone okno, gdzie będzie można określić funkcje, do których będzie miała dostęp ta grupa. Rysunek

86 Usuwanie grupy Klikając przycisk Usuń grupę, można usunąć określoną grupę użytkowników. Uwaga: Nie można usunąć grupy, jeżeli w niej znajdują się użytkownicy. Rysunek Modyfikowanie grupy Po kliknięciu na ten przycisk otworzy się nowe okno, które umożliwia zmianę nazwy wybranej grupy oraz zmianę uprawnień. Rysunek Dodawanie użytkownika Po kliknięciu na przycisk Dodaj użytkownika zostanie wyświetlone okno, w którym można będzie utworzyć nowego użytkownika w wybranej grupie, nadać mu nazwę, hasło oraz poziom uprawnień. Rysunek Uprawnienia Dla każdej grupy można zdefiniować poziom uprawnień przez aktywowanie dostępu do poszczególnych funkcji rejestratora. Poziom uprawnień może być również modyfikowany dla każdego użytkownika, jednak nie może być wyższy niż poziom uprawnień grupy, do której należy. 84

87 Rysunek Modyfikacja użytkowników Po kliknięciu na przycisk Modyfikuj użytkownika otworzy się okno, pozwalające na zmianę nazwy wybranego użytkownika oraz jego uprawnień. Rysunek Usuwanie użytkownika Klikając na przycisk Usuń użytkownika, nastąpi usunięcie z systemu wcześniej wybranego użytkownika. Rysunek Ustawienia nagrywania Menu to służy do ustawienia trybu nagrywania w rejestratorze. Więcej informacji zostało zawartych w sekcji

88 Rysunek Pamięć zdarzeń W pamięci rejestratora są zapisywane wszystkie zdarzenia, dotyczące awarii, logowania, czy też zapisu. Wybierając z listy pozycję Pamięć zdarzeń, wyświetlona zostanie dokładna lista, która może być zapisana do pliku tekstowego. Po kliknięciu przycisku Zapisz, tworzony jest plik na dysku C, w katalogu LOG. Rysunek Czas i Data Okno to umożliwia zmianę czasu oraz daty w rejestratorze. Rysunek

89 6.7.5 Informacje o systemie Na ekranie tym wyświetlane są informacje o podłączonym rejestratorze. Załączenie toru Audio Typ Video Sposób wyświetlania Typ standardu Video Stan przełączania sekwencyjnego Szybkość transmisji Rysunek Sygnalizacja alarmu W oknie tym definiowana jest sygnalizacja dźwiękowa na komputerze, która informuje o zdarzeniach rejestratora. Należy zaznaczyć zdarzenia, które mają być sygnalizowane oraz wybrać plik dźwiękowy, który będzie odtwarzany. Rysunek

90 6.7.7 Nazwy kanałów W oknie tym dokonywane są zmiany nazw poszczególnych kanałów. Aby zmienić jakąś nazwę, należy kliknąć przycisk Modyfikuj, wprowadzić nazwę wybranego kanału, następnie kliknąć przycisk Zapisz. W nazwach nie powinny być używane polskie czcionki. Rysunek Aktualizacja firmware Po wybraniu tej pozycji z listy, zostanie uruchomione narzędzie do aktualizacja systemu operacyjnego w rejestratorze. Aby wykonać aktualizację należy kliknąć przycisk Otwarcie pliku i podać katalog, w którym znajduje się plik aktualizacyjny. UWAŻAJ! Wyłączenie zasilania rejestratora w trakcie aktualizacji, może spowodować jego trwałe unieruchomienie!!! Rysunek Restart Opcja ta umożliwia wykonanie zdalnego restartu rejestratora. Rysunek

91 O programie Wyświetla informację o wersji oprogramowania i rejestratora. Rysunek Odinstalowanie pluginu z przeglądarki Zainstalowany plugin można odinstalować na dwa sposoby:. Kliknij przycisk START, wybierz pozycję URUCHOM i wprowadź komendę regsvr32 -u WebRec.ocx. Otwórz przeglądarkę i wybieraj kolejno: Narzędzie > Opcje internetowe > ustawienia > Przeglądaj obiekty, następnie zaznacz pozycję WebRecClient Control i wybierz Usuń. 89

92 7 Program zdalnego podglądu Aplikacja ta umożliwia jednoczesne połączenie kliku rejestratorów do jednego komputera. 7.1 Cechy Program posiada następujące cechy: Wygodne zarządzanie wyświetlaniem Obsługa kilku połączeń jednocześnie z podglądem na żywo i odtwarzaniem Zarządzanie urządzeniami oraz użytkownikami Sterowanie urządzeniami alarmowymi, nagrywaniem i urządzeniami PTZ Obsługa elektronicznych map i zdalnej archiwizacji nagrań 7.2 Środowisko Zalecane parametry komputera: Sprzęt CPU P4 2.0G Karta graficzna: wspomagana sprzętowo, zgodna z ATI,TNT2 PRO. Zalecana ATI9800 lub wyższa dwukanałowa. pamięć 128M/128bit Karta sieciowa: 100MBit System operacyjny Zalecany Windows 2000 lub Windows XP. 7.3 Widok ekranu Sekcja 1 Sekcja 2 Sekcja 5 Sekcja 6 Sekcja 3 Sekcja 4 Rysunek

93 Główny ekran został podzielony na 6 części: Sekcja 1: Posiada następujące przyciski funkcyjne: Podgląd, Zapis, Urządzenia, System oraz Mapy. Sekcja 2: Podgląd obrazu z kamer. Sekcja 3: Wybór trybów wyświetlania (podziałów). Sekcja 4: Wyświetlanie bieżących informacji. Sekcja 5: Wyświetlanie informacji o transmisji i obciążeniu procesora. Sekcja 6: Zakładki konfiguracyjne: Urządzenia PTZ/Ustawienia kolorów/urządzenia/plany. 7.4 Więcej informacji Szczegółowe informacje o programie do zdalnego podglądu zostały zawarte w oddzielnej instrukcji. 91

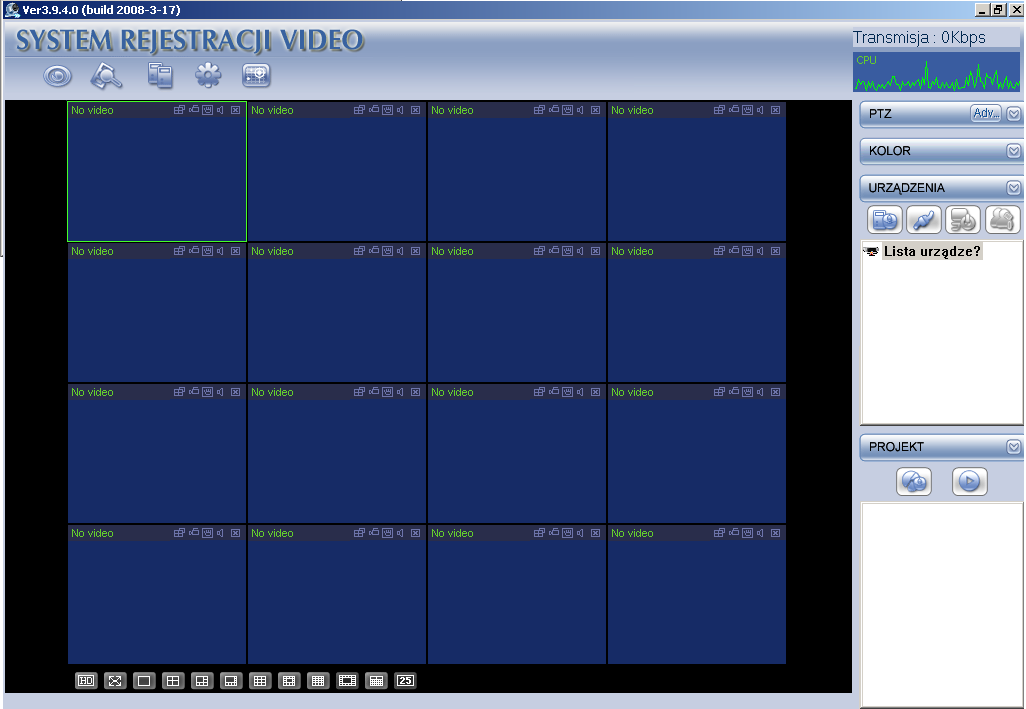

94 8 Rozwiązywanie problemów 1. Nie można uruchomić podglądu zdalnego na systemie Windows 98 Zainstaluj sterowniki DIRECTX 7.0 lub nowsze. 2. Rejestrator nie wykrywa dysku twardego. Sprawdź najpierw, czy dysk twardy jest sprawny, następnie ustawienia zworek, taśmę połączeniową szyny IDE oraz przewody zasilające. Sprawdź, czy przewody są prawidłowo podłączone. Jeżeli do jakiegoś portu IDE jest podłączony tylko jeden dysk, powinien być ustawiony jako Master. 3. Nie można uruchomić nagrywania z terminarza. Pamiętaj, że ustawienie jednej pozycji terminarza może zaczynać się nie wcześniej niż o godz. 00:00 i musi się kończyć nie później niż o godz. 23:59. Niedozwolone jest przejście przez północ. 4. Dioda nagrywania pulsuje. Sprawdź podłączenie sygnału Video. Takie sytuacje zdarzają się, jeżeli sygnał Video odbiega od standardu. Przyczyną może być również zbyt powolny odczyt z dysku; w takim przypadku dysk powinie być zamieniony na inny. 5. Obudowa rejestratora jest gorąca. Podczas pracy rejestrator wydziela dużą ilość ciepła, co jest zjawiskiem normalnym. Pamięta, aby urządzenie było zainstalowane w miejscu o swobodnej cyrkulacji powietrza. Zapewni to jest stabilną pracę i dłuższą żywotność 6. Brak obrazu z jednego kanału, podczas gdy inne działają poprawnie. Sprawdź podłączenie przewodu do rejestratora i zasilanie kamery. Możesz również podłączyć przewód bezpośrednio do monitora lub zamienić przewody na tylnym panelu. Jeżeli nadal na tym kanale nie pojawi się obraz, skontaktuj się z serwisem. 7.Pilot podczerwieni nie współpracuje z rejestratorem. Sprawdź diodę ACT na przednim panelu. Jeżeli jest zapalona: Musisz sprawdzić baterię w pilocie. Jeżeli jest zgaszona: Dostosuj adres pilota do aktualnego adresu rejestratora: Naciśnij przycisk Add i po ukazaniu się okienka wprowadź numer na naciśnij Enter. Adres rejestratora jest ustawiany w menu Ustawienia > Ogólne i domyślnie ma ustawioną wartość Nie można sterować urządzeniami PTZ Sprawdź prawidłowość połączeń i ustawienia protokołów w rejestratorze (rozdział 5.3.8). Sprawdź ustawienie protokołu i adresu w urządzeniu PTZ. 9. Nie można zalogować się do rejestratora za pomocą przeglądarki. Możliwe są dwie przyczyny: Nieprawidłowe ustawienia sieci Sprawdź połączenie pomiędzy rejestratorem i komputerem. Sprawdź ustawienia adresów IP, maski podsieci, bramy sieciowej, itp. W rejestratorze i komputerze.. Błędna nazwa użytkownika lub hasło Sprawdź w rejestratorze czy istnieją użytkownicy oraz ich hasła. 10. Zaraz po połączeniu z rejestratorem obraz jest złej jakości. Obraz powinien uzyskać dobrą jakość po kilku sekundach jest to normalne zjawisko, wynikające z zastosowanej kompresji. 92

95 Tabela transferu Produkt Kompresja Rozdzielczość Seria LN-S H.264 CIF Seria GB(E) H.264 D1 Half D1 2CIF CIF Statystyka Jakość zapisu Normalny Bitrate Kb/s Wysoki Bitrate Kb/s Zajętość HDD MB/Godz Normalny Bitrate Kb/s Wysoki Bitrate Kb/s Zajętość HDD MB/Godz Normalny Bitrate Kb/s Wysoki Bitrate Kb/s Zajętość HDD MB/Godz Normalny Bitrate Kb/s Wysoki Bitrate Kb/s Zajętość HDD MB/Godz Normalny Bitrate Kb/s Wysoki Bitrate Kb/s Zajętość HDD MB/Godz Uwagi Wartość zostały podane dla jednego kanału, w rzeczywistym trybie nagrywania (25kl/sek) 93

96 SYSTEM REJESTRACJI VIDEO BCS Instrukcja obsługi oprogramowania zdalnego. SYSTEM REJESTRACJI VIDEO Strona - 1 -

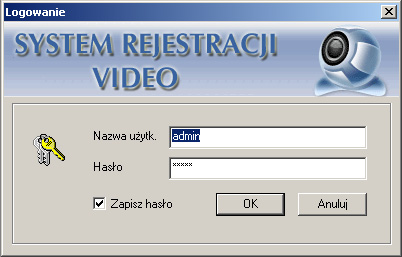

97 1. Opis ogólny Oprogramowanie PSS stanowi integralną część systemu rejestracji Video wraz z urządzeniami CCTV marki BCS. Przeznaczone jest do zdalnego podglądu obrazu Video z rejestratorów cyfrowych, kamer IP, serwerów telewizji przemysłowej oraz sieciowych serwerów rejestrujących. Jest ono przeznaczone wyłącznie do produktów, do których zostało dołączone oraz posiada licencję na darmowe użytkowanie wyłącznie z nimi. Oprócz podglądu bieżącego, istnieje możliwość przeglądania nagrań archiwalnych, archiwizację nagrań, konfigurację urządzeń oraz aktualizację ich oprogramowania. System posiada bogato definiowane uprawnienia dla użytkowników, co zapewnia wysokie bezpieczeństwo użytkowania oraz określony dostęp do wielu urządzeń jednocześnie. 2. Instalacja 1. Rozpocznij instalację, klikając dwukrotnie lewym przyciskiem na ikonę pliku instalacyjnego 2. Po wyświetleniu się okna powitalnego, kliknij NEXT, aby kontynuować instalację 3. Określ dysk oraz katalog, w którym będą zainstalowane główne pliki programu. Domyślne program jest instalowany na dysku: C:\Program Files\Software Tools\. Możesz określić inny katalog instalacji, klikając przycisk BROWSE. Aby kontynuować, kliknij NEXT. 4. W kolejnym kroku określ katalog, w którym będą zainstalowane skróty do programu. Aby kontynuować, kliknij NEXT. SYSTEM REJESTRACJI VIDEO Strona - 2 -

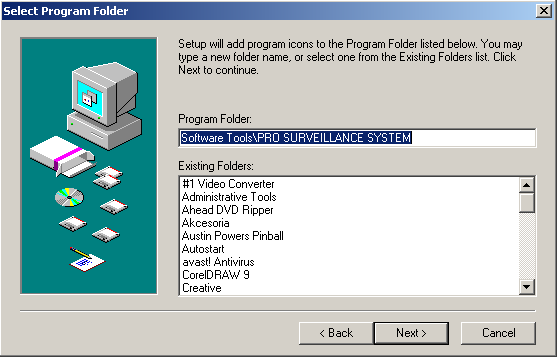

98 5. Zostanie uruchomiony proces instalacji, który do końca będzie przebiegał już automatycznie. 6. Po zakończeniu instalacji, zostanie wyświetlony katalog ze skrótami, umożliwiającymi uruchomienie programu lub jego deinstalację. Skrót uruchomieniowy zostanie również zainstalowany na pulpicie. 3. Uruchomienie 1. W momencie pierwszego uruchomienia, zostanie wyświetlone okno, umożliwiające wybór języka, w którym będzie wyświetlany program. Zmiana języka jest możliwa również w dowolnym momencie z poziomu menu konfiguracji programu. Wybierz odpowiedni język i kliknij OK. 2. Po wybraniu języka pojawi się okno logowania, w którym należy wpisać nazwę użytkownika oraz hasło. Domyślna nazwa użytkownika oraz hasło to: admin. Kliknij OK., aby kontynuować. 3 Po zalogowaniu zostanie wyświetlone główne okno programu. SYSTEM REJESTRACJI VIDEO Strona - 3 -

99 4. Główne okno programu Główne okno programu zostało podzielone na kilka niezależnych sekcji, które przeznaczone są do różnych operacji Sekcja 1: Zestaw ikon, aktywujących podgląd bieżący, wyszukiwanie nagrań, konfigurację parametrów urządzeń oraz wyświetlanie map. Sekcja 2: Okno bieżącego obrazu lub odtwarzanych nagrań z podłączonych urządzeń (rejestratorów). Sekcja 3: Ikony definiujące ilość wyświetlanych pól na ekranie oraz ich ułożenie lub podgląd na pełnym ekranie. Sekcja 4: Rozsuwane zakładki umożliwiające sterowanie kamerami Speed Dome, ustawianie parametrów obrazu, definiowanie podłączanych urządzeń oraz zarządzanie zestawami konfiguracji urządzeń (projekty). 5. Dodawanie urządzeń do listy Każde z urządzeń obsługiwanych przez oprogramowanie musi zostać najpierw odpowiednio skonfigurowane w zakładce URZĄDZENIA. Konieczne jest wcześniejsze skonfigurowanie adresów IP, użytkowników oraz ich uprawnień po stronie rejestratora. Kliknij na nagłówek zakładki URZĄDZENIA, aby rozsunąć panel z listą skonfigurowanych urządzeń. Po zainstalowaniu programu, lista urządzeń jest pusta. Panel posiada 4 ikony, których funkcje zostały opisane poniżej. SYSTEM REJESTRACJI VIDEO Strona - 4 -

100 2. Aby dodać urządzenie do listy, kliknij ikonę 1. Zostanie wyświetlone okno, które pozwoli na wprowadzenie parametrów urządzenia: Nazwa urządzenia: Nazwa umożliwiająca identyfikację urządzenia na liście. Adres IP: Adres IP rejestratora (lub kamery IP), który chcesz dodać do listy urządzeń. Numer portu: Numer portu TCP, ustawionego w rejestratorze (port strumienia danych). Użytkownik: Nazwa użytkownika, ustawionego w dodawanym urządzeniu. Operacje wykonywane na rejestratorze za pomocą programu będą zgodne z uprawnieniami ustawionymi w nim samym, dla tego użytkownika. Hasło: Hasło użytkownika, ustawione w rejestratorze. UWAGA! Hasło musi być wprowadzone poprawnie, w przeciwnym wypadku przy próbie kilkukrotnego połączenia, użytkownik zostanie zablokowany. Ilość kanałów: Określ ilość kanałów Video, obsługiwanych prze podłączone urządzenie Domena: Po zaznaczeniu tej flagi, zostanie podświetlone okno do wprowadzenia nazwy Hosta. Umożliwia to posługiwanie się nazwami domen podczas połączenia, a nie za pomocą adresów IP. Zastosowanie tej opcji wymaga skonfigurowanie usługi DynDNS na oddzielnym routerze. DDNS: Po załączeniu tej flagi, zostanie podświetlone okno służące do wprowadzenia adresu serwera domen oraz określenia jego portu. Po sprawdzeniu poprawności wprowadzonych danych danych, kliknij ZAPIS. 6. Połączenie z rejestratorem i podgląd bieżący Po dodaniu jednego/kilku rejestratorów lub kamer IP, można wykonać połączenie z jednym lub z kilkoma urządzeniami jednocześnie. 1. Wszystkie dodane urządzenia, zostaną wyświetlone na liście. Aby połączyć się z jednym z nich, należy kliknąć lewym przyciskiem jego nazwę, lub podświetlić nazwę i kliknąć ikonę. W ten sam sposób można uruchomić połączenie z następnymi rejestratorami, bez uprzedniego odłączania pozostałych. Zestawienie połączenia z urządzeniem, nie jest równoznaczne z wyświetleniem obrazu z kamer, które obsługuje. Strumienie z poszczególnych wejść Video muszą być uruchomione oddzielnie. SYSTEM REJESTRACJI VIDEO Strona - 5 -

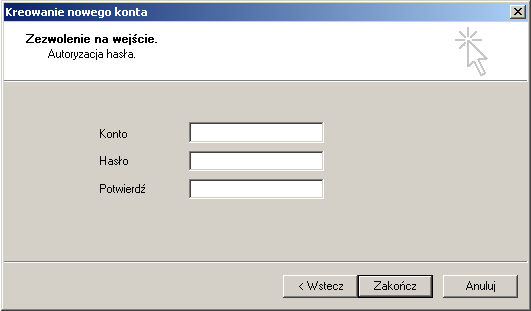

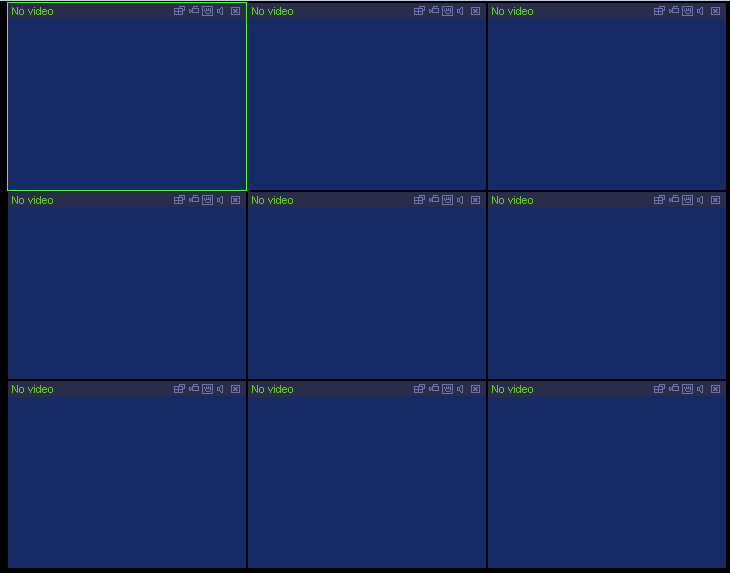

101 2. Gdy połączenie z urządzeniem jest już zestawione, pod jego nazwą wyświetla się ilość strumieni Video, które są przez niego obsługiwane. W przypadku rejestratorów może być dostępnych 4, 8 lub 16 strumieni (oznaczających również wejścia Video) lub 1 strumień dla kamer IP. Aby wyświetlić strumień Video, za pomocą myszki należy kliknąć żądane pole na ekranie podglądu (zostanie zaznaczone zielonym konturem) i następnie kliknąć dwukrotnie na strumień wybranego kanału Video. Po kilku sekundach zostanie wyświetlony obraz z urządzenia. Aby dodać kolejne strumienie Video, należy zaznaczać następne pola i umieszczać je według powyższego przykładu. W poszczególnych polach można umieścić dowolne strumienie Video z dowolnych rejestratorów, z którymi zestawiono połączenie. Ostatnia konfiguracja okna podglądu jest zapamiętywana i przywracana po ponownym uruchomieniu programu 3. W przypadku niektórych rejestratorów dostępne są również zespolone strumienie w postaci gotowych podziałów, które można umieścić poszczególnych polach. Należy jednak pamiętać, że wybór strumienia z podziałem spowoduje również przełączanie się układu wyświetlania na monitorze lokalnym, podłączonym do rejestratora. Po stronie programu podział nie zawiera nazw kanałów oraz nie wyświetla zegara i informacji statusowych. Aby uniknąć konfliktów wyświetlania, zalecane jest uruchomienie każdego kanału jako oddzielnego strumienia. 4. W każdym polu wyświetlającym strumień Video widoczne są informacje o szybkości transmisji danych przez sieć i nazwa kanału. Po prawej stronie widoczne są ikony służące do: zmiany wyświetlanego podglądu, uruchomienia nagrywania na lokalnym dysku, zapisania podglądu jako obrazu JPG, uruchomienie odsłuchu z kanału Audio oraz zamknięcie strumienia Video. SYSTEM REJESTRACJI VIDEO Strona - 6 -

102 7. Opis głównych ikon programu 1. - PODGLĄD BIEŻĄCEGO OBRAZU. Służy do wyświetlenia ekranu z wyświetlanymi strumieniami Video (domyślny ekran po uruchomieniu) ODTWARZANIE NAGRAŃ I ARCHIWIZACJA. W górnej części tego okna znajduje się obszar wyświetlający aktualny podgląd. Przed rozpoczęciem odtwarzania należy kliknąć na pole, w którym będzie odtwarzane nagranie. Dodatkowo można zmienić układ wyświetlania. Kolejnym krokiem jest wybranie urządzenia, na którym będą wykonywane operacje odtwarzania lub archiwizacji. Można to zrobić, korzystając z prawego panela i zakładki Urządzenia. W sekcji oznaczonej jako TYP należy określić typ zdarzenia, które wywołały rejestrację. Najbardziej typowe z nich to nagrania ciągłe, detekcja lub alarm. Sekcja PARAMETR zawiera początkową oraz końcową datę i czas, w zakresie których będzie wykonywanie wyszukiwanie zdarzeń. W tej samej sekcji należy również podać numer kanału, dla którego będzie odbywać się wyszukiwanie nagrań. Aby rozpocząć wyszukiwanie, kliknij przycisk SZUKAJ. Po prawej stronie ekranu pojawi się lista wyszukanych plików. Odtworzenie nagrania nastąpi po dwukrotnym kliknięciu pliku za pomocą myszki lub po zaznaczeniu pliku (biały kwadrat) i kliknięciu przycisku ODTWÓRZ. Odtwarzany obraz pojawi się we wcześniej zaznaczonym polu. SYSTEM REJESTRACJI VIDEO Strona - 7 -

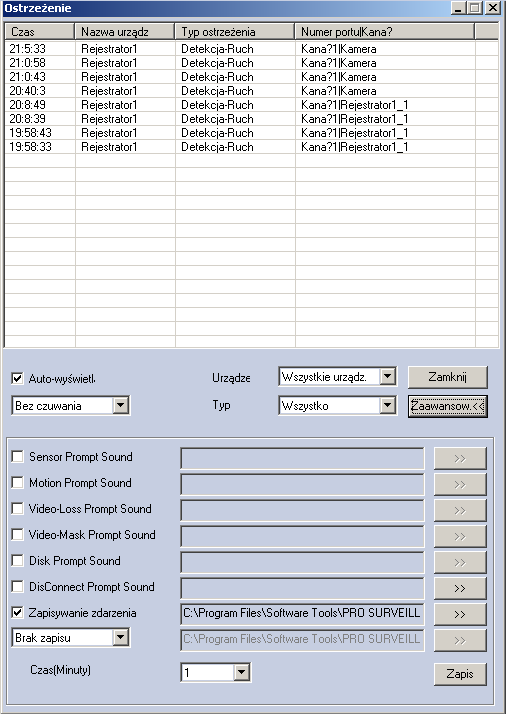

103 Program umożliwia jednoczesne odtworzenie do 4 kanałów w tym samym czasie. Aby odtworzyć nagranie z innego kanału, należy najpierw wybrać pole na ekranie podglądu, wybrać numer kanału w obszarze ODTWARZANIE KILKU KANAŁÓW, określić kanał oraz datę. Po naciśnięciu przycisku SZUKAJ, zostaną wyświetlone pliki dla innego kanału, który będzie można odtworzyć tak jak opisano to wcześniej. W taki sam sposób można uruchomić odtwarzanie do 4 kanałów jednocześnie. Wyświetlone i zaznaczone pliki mogą być również załadowane do komputera w celu ich zarchiwizowania. W tym celu należy wyszukać żądane pliki i kliknąć przycisk ŁADUJ. Bardzo użyteczna może okazać się funkcja ARCHIWIZUJ WG. CZASU umieszczona w sekcji PARAMETR. Po jej zaznaczeniu archiwizacja nie będzie się odbywać według ilości zaznaczonych plików, ale według określonej daty i godziny. Po kliknięciu przycisku ŁADUJ archiwizowany materiał będzie umieszczony na dysku komputera jako jeden ciągły plik bez względu na ilość plików, które składały się na zaznaczony okres wyszukiwania. Zarchiwizowane pliki mogą być odtwarzane za pomocą odtwarzacza, uruchamianego przyciskiem ODTWARZACZ lub oddzielnego programu General RecPlayer KONFIGURACJA URZĄDZEŃ Menu to zawiera kilka zakładek, które służą do wyświetlania informacji o urządzeniach oraz umożliwia konfigurację ich działania. W zakładce INFORMACJA wyświetlany jest stan nagrywania, wersja oprogramowania oraz typ urządzenia. Klikając przycisk WIĘCEJ, zostanie uaktywnione okno statusu alarmowego. Wyświetla ono na bieżąco zdarzenia z poszczególnych kamer i rejestratorów i pozwala na powiązanie dźwięków akustycznych z tymi zdarzeniami. SYSTEM REJESTRACJI VIDEO Strona - 8 -

104 W zakładce KONFIGURACJA definiowane są wszystkie ustawienia rejestratora. Dostęp do poszczególnych opcji jest zależny od typu podłączonego urządzenia. Opis poszczególnych opcji jest w pełni zgodny z instrukcją rejestratora danego modelu, dlatego należy nią posługiwać podczas konfigurowania. Zakładka AKTUALIZACJA jest przeznaczona do zdalnego załadowania oprogramowania firmware do rejestratora (lub innego urządzenia sieciowego) SYSTEM REJESTRACJI VIDEO Strona - 9 -

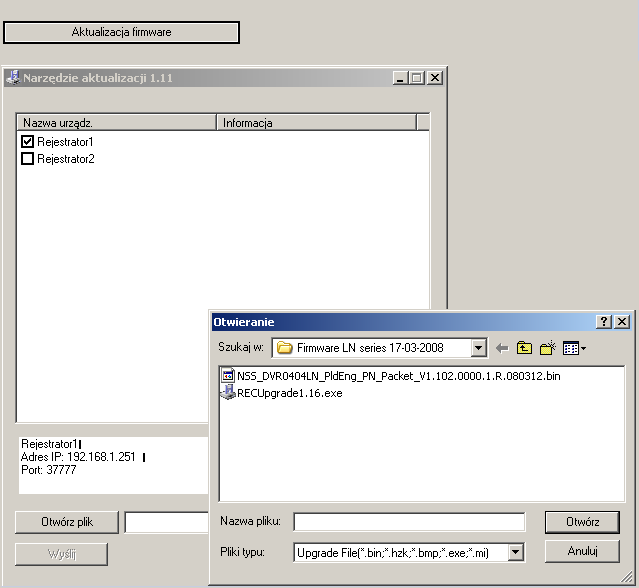

105 Aby prawidłowo wykonać aktualizację, wykonuj kolejno poniższe kroki: 1. Kliknij przycisk AKTUALIZACJA FIRMWARE. Zostanie wyświetlone okno z listą zdefiniowanych urządzeń (kamer lub rejestratorów). 2. Wybierz urządzenie w którym chcesz zaktualizować oprogramowanie, zaznaczając przy jego nazwie odpowiedni kwadrat. Poniżej zostanie wyświetlony adres IP oraz numer portu. 3. Kliknij przycisk OTWÓRZ PLIK 4. Zlokalizuj na dysku komputera plik aktualizacyjny, przeznaczony dla tego urządzenia. 5. Kliknij przycisk OTWÓRZ 6. Kliknij przycisk WYSLIJ. Przez pewien czas będzie wyświetlany pasek informujący o wysyłaniu pliku. 7. Po zakończeniu wysyłania, na monitorze rejestratora pojawi się informacja o postępie aktualizacji. JEST TO NAJBARDZIEJ KRYTYCZNY MOMENT AKTUALIZACJI. PODCZAS JEJ TRWANIA NIE MOŻNA DOPUŚCIĆ DO ODŁĄCZENIA ZASILANIA, ORAZ NIE MOŻNA WYKONYWAĆ ŻADNYCH OPERACJI NA PRZEDNIM PANELU. W PRZECIWNYM WYPADKU MOŻNA DOPROWADZIĆ DO TRWAŁEGO UNIERUCHOMIENIA URZĄDZENIA. Zakładka KONTROLA ZAPISU przeznaczona jest do ustawienia trybu nagrywania w rejestratorze. Każdy kanał może mieć ustawiony inny tryb (terminarz, ciągły lub stop). Wyzwalanie nagrywania z detekcji ruchu wymaga wyboru opcji TERMINARZ oraz jednocześnie w rejestratorze należy zdefiniować odpowiednio parametry detekcji oraz działanie samego terminarza. Więcej informacji zawarto w instrukcji obsługi rejestratora SYSTEM Menu to zawiera kilka zakładek, które służą do definiowania globalnych ustawień programu oraz uprawnień użytkowników. Zakładka ZAPIS LOKALNY umożliwia ustawienie nagrywania obrazu z urządzeń sieciowych (rejestratorów, kamer IP) na lokalne dyski komputera. Można tutaj określić początkową i końcowa literę dysków, na których będzie odbywać się rejestracja a także wybrać dysk sieciowy. Po zaznaczeniu opcji TERMINARZ, uaktywniana jest dolna część panelu, w którym można określić do 6 okresów rejestracji na każdy dzień tygodnia. Aby wykonywać rejestrację według terminarza, należy określić strumienie Video dla poszczególnych urządzeń. Wybór dokonywany przez dwukrotne kliknięcie odpowiedniego strumienia z panelu URZĄDZENIA po prawej stronie. Cała konfiguracja zostanie zapisana, jako schemat po kliknięciu na przycisk ZASTOSUJ SYSTEM REJESTRACJI VIDEO Strona

106 Zakładka UŻYTKOWNICY przeznaczona jest do definiowania użytkowników obsługujących program oraz ich uprawnień. Główne okno zostało podzielone na trzy części: Lista użytkowników, lista urządzeń oraz poziom uprawnień. Program nie posiada żadnych ograniczeń, co do ilości obsługiwanych użytkowników oraz grup. Podział na grupy przeznaczony jest do łatwego zarządzania uprawnieniami wieloma użytkownikami jednocześnie. 1. Kliknij przycisk OPCJE, następnie wybierz pozycję NOWA GRUPA. 2. Określ rodzaj grupy: Administrator lub Użytkownik 3. Wprowadź nazwę grupy i kliknij ZAKOŃCZ 4. Kliknij nazwę grupy na liście z lewej strony i w oknie uprawnień, zdefiniuj dostęp do podglądu, odtwarzania oraz innych ważnych funkcji w programie. 5. Kliknij przycisk OPCJE, następnie wybierz pozycję NOWY UŻYTKOWNIK 6. Wybierz grupę, do której zostanie przypisany użytkownik 7. Wprowadź nazwę użytkownika oraz hasło logowania. SYSTEM REJESTRACJI VIDEO Strona

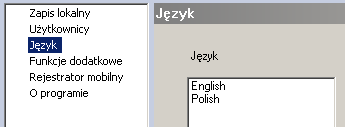

107 8. Zaznacz utworzonego użytkownika na liście, następnie wybierz rejestratory, do których będzie miał dostęp wybrany użytkownik. 9. Po zdefiniowaniu wszystkich grup i użytkowników, kliknij przycisk ZACHOWAJ. W zakładce JĘZYK, określany jest język wyświetlanych komunikatów w programie (polski lub angielski). Po dokonaniu wyboru kliknij OK. Zmiana języka wymaga restartu oprogramowania. 8. Opis prawego panelu Zakładka PROJEKT Każdorazowe umieszczanie strumieni Video w każdym polu na ekranie podglądu bywa nieraz uciążliwe. Poza tym jednoczesna zmiana kliku strumieni przy dużej ilości urządzeń pochłania sporo czasu. Naprzeciw tym problemom został stworzony system tworzenia dowolnej projektów, które zawierają w sobie wszystkie potrzebne ustawienia do szybkiego przełączania się pomiędzy wieloma strumieniami z dowolnych rejestratorów lub kamer IP. 1. Kliknij na zakładkę PROJEKT na panelu z prawej strony, zostanie wyświetlony okno zawierające listę projektów (jeżeli były już zdefiniowane) oraz 2 ikony. 2. Kliknij ikonę, aby w głównym oknie wyświetlić tablicę definiowania projektów. Tablica ta jest podzielona na 2 części: Definiowanie małego projektu oraz dużego projektu. Na początek należy zdefiniować mały projekt, który będzie zawierał dowolne strumienie Video z poszczególnych urządzeń. SYSTEM REJESTRACJI VIDEO Strona

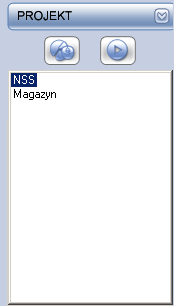

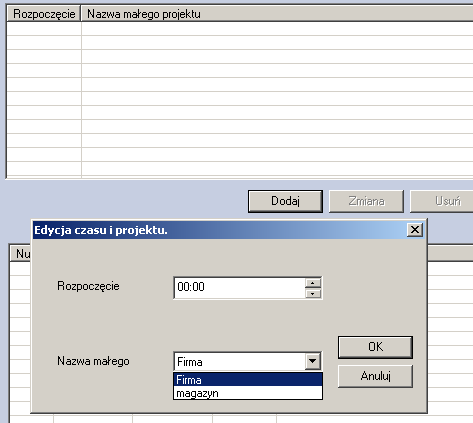

108 3. W części małego projektu kliknij przycisk DODAJ. Zostanie wyświetlone małe okienko, w którym należy wpisać nazwę małego projektu i określić ilość wyświetlanych pól. Aby zatwierdzić, kliknij OK. 4. Na liście małych projektów pojawi się projekt nowo utworzony. Klikając na symbol + obok nazwy, zostanie rozwinięta lista z numerami pól ekranowych. Nie oznaczają one numerów strumieni lecz pola (podczas wyświetlania podziału), w których strumienie Video zostaną umieszczone. SYSTEM REJESTRACJI VIDEO Strona

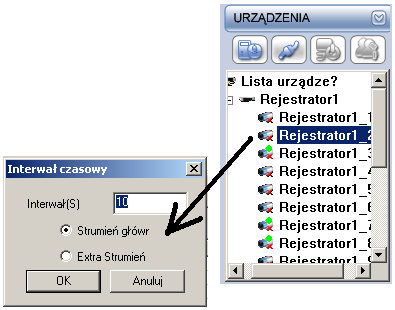

109 5. Zaznacz numer okna, w którym chcesz umieścić wybrany strumień Video 6. Na panelu URZĄDZENIA kliknij dwukrotnie na strumień Video (kanał) ze zdefiniowanego urządzenia. Zostanie wyświetlone okno określające interwał przełączania sekwencyjnego dla tego strumienia oraz wybór typu strumienia: Główny lub Extra. Extra strumień jest dostępny w niektórych wersjach rejestratorów i musi być w nich najpierw uruchomiony, aby ta opcja mogła być wybrana. Do jednego pola można przypisać kilka strumieni, wtedy znaczenie ma ustawienie opcji INTERWAŁ. Powoduje to sekwencyjne przełączanie się tych strumieni w określonym czasie. Aby zakończyć, kliknij OK. 7. Na liście zostaną wyświetlone wszystkie dodane strumienie do wybranego wcześniej pola. W sposób powyżej opisany, należy dodać strumienie do pozostałych pól ekranu. 8. W obszarze dużego projektu kliknij przycisk DODAJ, aby utworzyć duży projekt. Zostanie wyświetlone małe okno, w którym należy podać nazwę projektu. Jest to projekt właściwy, który może być uruchomiony przez użytkownika. 9. W obszarze listy dużych projektów kliknij przycisk DODAJ, aby umieścić jeden lub kilka małych projektów w dużym projekcie. Zostanie wyświetlone dodatkowe okno konfiguracyjne, w którym można wybrać mały projekt oraz określić jego czas rozpoczęcia. W jednym dużym projekcie może być umieszczonych kilka małych projektów, które będą automatycznie uruchamiane o określonej porze dnia. Jeżeli zachodzi potrzeba uruchamiania każdego małego projektu ręcznie, należy utworzyć taką samą ilość projektów małych oraz dużych, następnie każdy mały projekt umieścić oddzielnie w dużych projektach. SYSTEM REJESTRACJI VIDEO Strona

110 10. Po zdefiniowaniu wszystkich dużych projektów zostanie wyświetlona ich lista w prawym panelu. Aby uruchomić projekt, należy zaznaczyć jego nazwę i następnie kliknąć ikonę. 11. Po nawiązaniu połączenia na ekranie podglądu automatycznie pojawi się obraz z kamer. Opracowanie: Mirosław Gondek NSS Sp. z o.o. SYSTEM REJESTRACJI VIDEO Strona
