1 wkr ty dachowe i fasadowe

2 Dlaczego warto kupiç wkr ty Farmerskie? Nasz podpis marka GUNNEBO FASTENING oznacza ponad 240 letnià tradycj w produkcji ró nego typu zamocowaƒ charakterystyczne oznakowanie produktów GUNNEBO FASTENING pozwala na ich atwe rozpoznanie Êcisla kontrola produkcji prowadzona przez wewn trzne laboratorium gwarantuje wysokiej klasy produkty ka da partia produkcyjna otrzymuje unikalny numer, co umo liwia jej precyzyjnà identyfikacj nasze produkty posiadajà Aprobaty Techniczne ITB a potwierdzeniem ich jakoêci jest certyfikat Zak adowej Kontroli Produkcji Pow oka malarska Powder.coat 50 μm dodatkowa istotna ochrona antykorozyjna idealne dopasowanie do koloru pokrycia dachowego UV stabilizatory niezmiennoêç koloru nawet po kilkunastu latach nowoczesna technologia proszkowego malowania Powder.coat zapewnia trwa oêç pow oki podczas monta u oraz d ugi okres eksploataacji Podk adka metalowa specjalny kszta t aluminiowej podk adki zapewnia w aêciwe u o enie materia u uszczelniajàcego EPDM. aluminiowa Uszczelka EPDM wykonana z najlepszego materia u uszczelniajàcego EPDM nie traci elastycznoêci w czasie, bardzo d ugi okres starzenia odporna na zmienne warunki atmosferyczne i promieniowanie UV po zamontowaniu sama wulkanizuje si na blach, tworzàc szczelne po àczenie zachowuje swoje w aêciowoêci pod wp ywem temperatur w przedziale -50 C do +120 C Pow oka cynkowa Dura.zinc podstawowe najwa niejsze zabezpieczenie przeciw rdzy zapewniamy standardowe 20 μm cynku na gwintach w Êrodowiskach ma o agresywnych zu ywa si oko o 1 μm pow oki cynkowej rocznie w asna nowoczesna cynkownia zapewnia najwy szà jakoêç Dura.zinc 20 Potwierdzona jakoêç na lata... Nowoczesne metody badawcze oraz system jakoêci ISO 9001:2000 zapewniajà ciàg à kontrol jakoêci produkowanych wkr tów. Trwa oêç pow oki antykorozyjnej w Êrodowisku Êrednio agresywnym w zale noêci od jej gruboêci μm Koƒcówka samowiercàca Drill.point specjalnie opracowana koƒcówka samowiercàca GUNNEBO FASTENING Drill.point optymalne przewiercenie blachy w krótkim czasie Êrednio 0,5-0,6 s (norma <1s dla blachy 0,75 mm) optymalna ochronna warstwa pow oki cynkowej nie zdziera si podczas przewiercenia blachy przewiercalnoêç DC max 2 x 1,0 mm Niezale ne, renomowane laboratorium potwierdzi o wysokà jakoêç naszych wkr tów w stosunku do produktów innych firm dost pnych na polskim rynku. Testowane wkr ty GUNNEBO FASTENING nawet po 72 godzinach w komorze solnej zachowujà w aêciwoêci antykorozyjne i nie nara ajà mocowanego pokrycia dachowego na przerdzewienie w punkcie zamocowania. W przypadku innych wkr tów dost pnych na rynku polskim trzeba liczyç si z doszczelnianiem dachu ju po kilku latach. Tak wyglàdajà najcz Êciej kupowane w Polsce wkr ty innych firm po 72 godzinach w komorze solnej Oryginalny wkr t lata GUNNEBO FASTENING

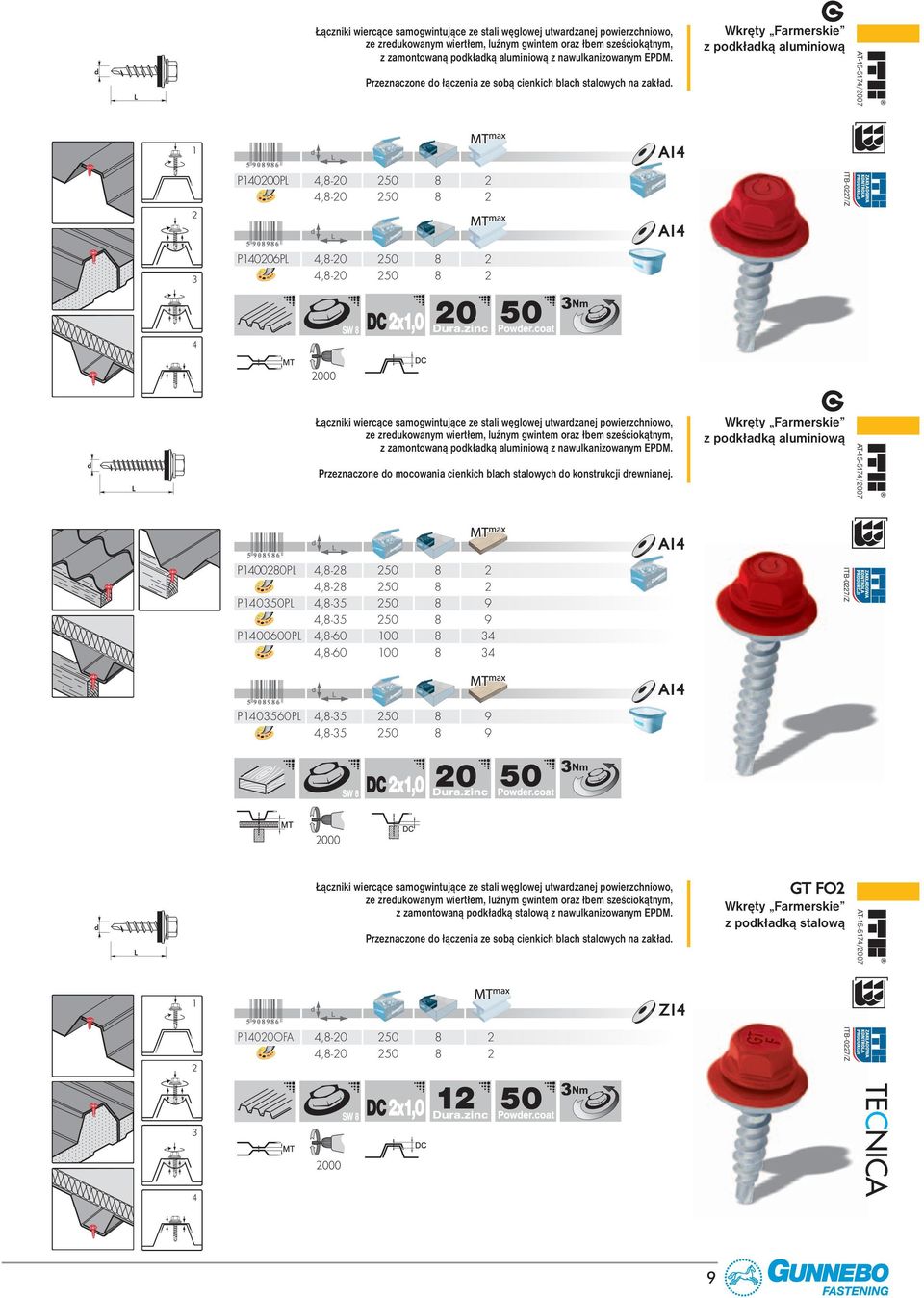

3 Łączniki wiercące samogwintujące ze stali węglowej utwardzanej powierzchniowo, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką aluminiową z nawulkanizowanym EPDM. Przeznaczone do łączenia ze sobą cienkich blach stalowych na zakład. Wkręty Farmerskie z podkładką aluminiową AT / P140200PL 4, , P140206PL 4, , Łączniki wiercące samogwintujące ze stali węglowej utwardzanej powierzchniowo, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką aluminiową z nawulkanizowanym EPDM. Przeznaczone do mocowania cienkich blach stalowych do konstrukcji drewnianej. P PL 4, , P140350PL 4, , P PL 4, , P PL 4, , Łączniki wiercące samogwintujące ze stali węglowej utwardzanej powierzchniowo, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, Przeznaczone do łączenia ze sobą cienkich blach stalowych na zakład. P14020OFA 4, , A14 A14 A14 A14 Z14 Wkręty Farmerskie z podkładką aluminiową GT FO2 Wkręty Farmerskie z podkładką stalową AT /2007 AT /

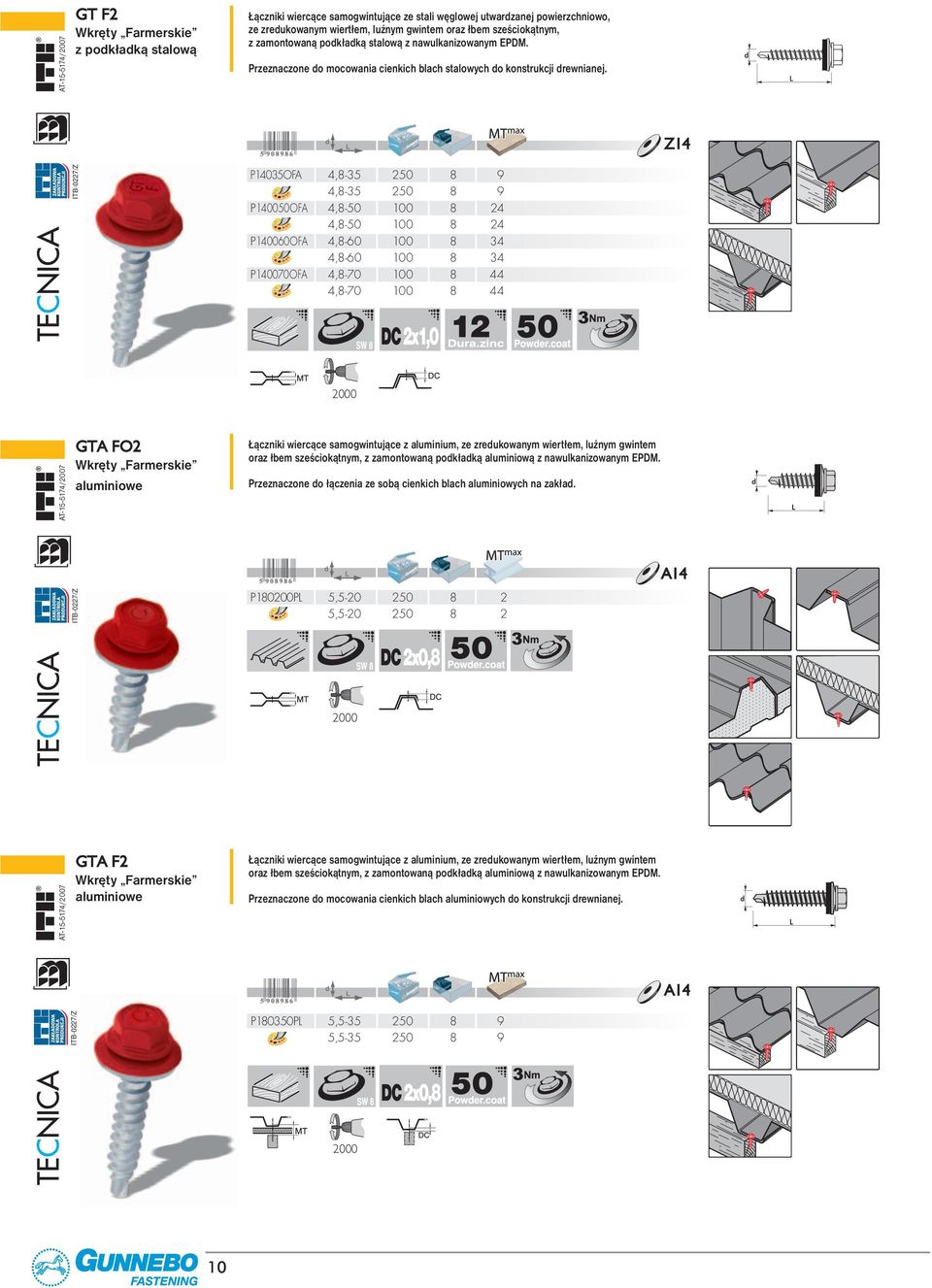

4 AT /2007 GT F2 Wkręty Farmerskie z podkładką stalową Łączniki wiercące samogwintujące ze stali węglowej utwardzanej powierzchniowo, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, Przeznaczone do mocowania cienkich blach stalowych do konstrukcji drewnianej. Z14 P14035OFA 4, , P140050OFA 4, , P140060OFA 4, , P140070OFA 4, , AT /2007 GTA FO2 Wkręty Farmerskie aluminiowe Łączniki wiercące samogwintujące z aluminium, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką aluminiową z nawulkanizowanym EPDM. Przeznaczone do łączenia ze sobą cienkich blach aluminiowych na zakład. P180200PL 5, , A AT /2007 GTA F2 Wkręty Farmerskie aluminiowe Łączniki wiercące samogwintujące z aluminium, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką aluminiową z nawulkanizowanym EPDM. Przeznaczone do mocowania cienkich blach aluminiowych do konstrukcji drewnianej. A14 P180350PL 5, ,

5 Łączniki wiercące samogwintujące ze stali chromowej, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone do łączenia ze sobą cienkich blach stalowych na zakład w środowiskach średnio agresywnych. GTC FO2 Wkręty Farmerskie nierdzewne AT /2007 S14 P PL 4, , Łączniki wiercące samogwintujące ze stali chromowej, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone do mocowania cienkich blach stalowych do konstrukcji drewnianej w środowiskach średnio agresywnych. GTC F2 Wkręty Farmerskie nierdzewne AT /2007 P PL 4, , S14 Łączniki wiercące samogwintujące ze stali austenitycznej, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone do łączenia ze sobą cienkich blach stalowych na zakład w środowiskach silnie agresywnych. GTX FO2 Wkręty Farmerskie nierdzewne bimetaliczne AT /2007 P170200PL 4, , S

6 AT /2007 GTX F2 Wkręty Farmerskie nierdzewne bimetaliczne Łączniki wiercące samogwintujące ze stali austenitycznej, ze zredukowanym wiertłem, luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone do mocowania cienkich blach stalowych do konstrukcji drewnianej w środowiskach silnie agresywnych. P170350PL 4, , S AT /2004 GT A Wkręty fasadowe typ A Łączniki samogwintujące ze stali węglowej utwardzanej powierzchniowo, z luźnym gwintem oraz łbem sześciokątnym, Przeznaczone stalowych oraz płyt warstwowych do konstrukcji drewnianych oraz lekkich konstrukcji stalowych (max 3 mm). Krótkie wkręty mogą być wykorzystywane do łączenia ze sobą blach stalowych na zakład. Z16 P , P , P , P , P , P , P , P , P , P , P , P , P , P , minibox P , minibox >20 mm 4.5 mm Tmin=0.63 mm mm 1-2 mm 2-3 mm 4.0 mm 4.2 mm 5.0 mm 12

7 >20 mm 4.5 mm mm 4.0 mm 1-2 mm 4.2 mm 2-3 mm 5.0 mm Łączniki samogwintujące ze stali austenitycznej, z luźnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone stalowych oraz płyt warstwowych do konstrukcji drewnianych oraz lekkich konstrukcji stalowych (max 3 mm) w środowiskach silnie agresywnych. Krótkie wkręty mogą być wykorzystywane do łączenia ze sobą blach stalowych na zakład. P , P , P , P , P , P , P , P , P , P , P , P , P , P , minibox P , minibox Tmin=0.63 mm 800 S16 Łączniki samogwintujące ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, Przeznaczone stalowych oraz płyt warstwowych do konstrukcji stalowych w zakresie 3 do 12 mm. GTX A Wkręty fasadowe typ A nierdzewne GT B Wkręty fasadowe typ B AT /2004 AT /2004 Z mm 4-5 mm 5-6 mm >6 mm 5.3 mm 5.5 mm 5.7 mm 5.8 mm P , P , P , P , P , P , P , P , P , P , P , P , P , P , minibox 165 P , minibox 190 Tmin=3 mm 13

8 AT /2004 GTX B Wkręty fasadowe typ B nierdzewne Łączniki samogwintujące ze stali austenitycznej, z bardzo drobnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone stalowych oraz płyt warstwowych do konstrukcji stalowych w zakresie 3 do 12 mm w środowiskach silnie agresywnych. S16 P , P , P , P , P , P , P , P , P , P , P , P , P , P , minibox 165 P , minibox mm 4-5 mm 5-6 mm >6 mm 5.3 mm 5.5 mm 5.7 mm 5.8 mm 800 Tmin=3 mm AT /2008 GT O2 Wkręty bez podkładki do łączenia blach na zakład (zszywki) Łączniki wiercące samogwintujące ze zredukowanym wiertłem, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Przeznaczone do łączenia ze sobą cienkich blach stalowych na zakład. P PL 4, P PL 4, Tmin=2x0.63 mm AT /2008 GT O2 do łączenia blach na zakład (zszywki) Wkręty samowiercące ze zredukowanym wiertłem, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką stalową z nawulkanizowanym EPDM. Przeznaczone do łączenia ze sobą cienkich blach stalowych na zakład. Z14 P150130PL 4, Tmin=2x0.63 mm 14

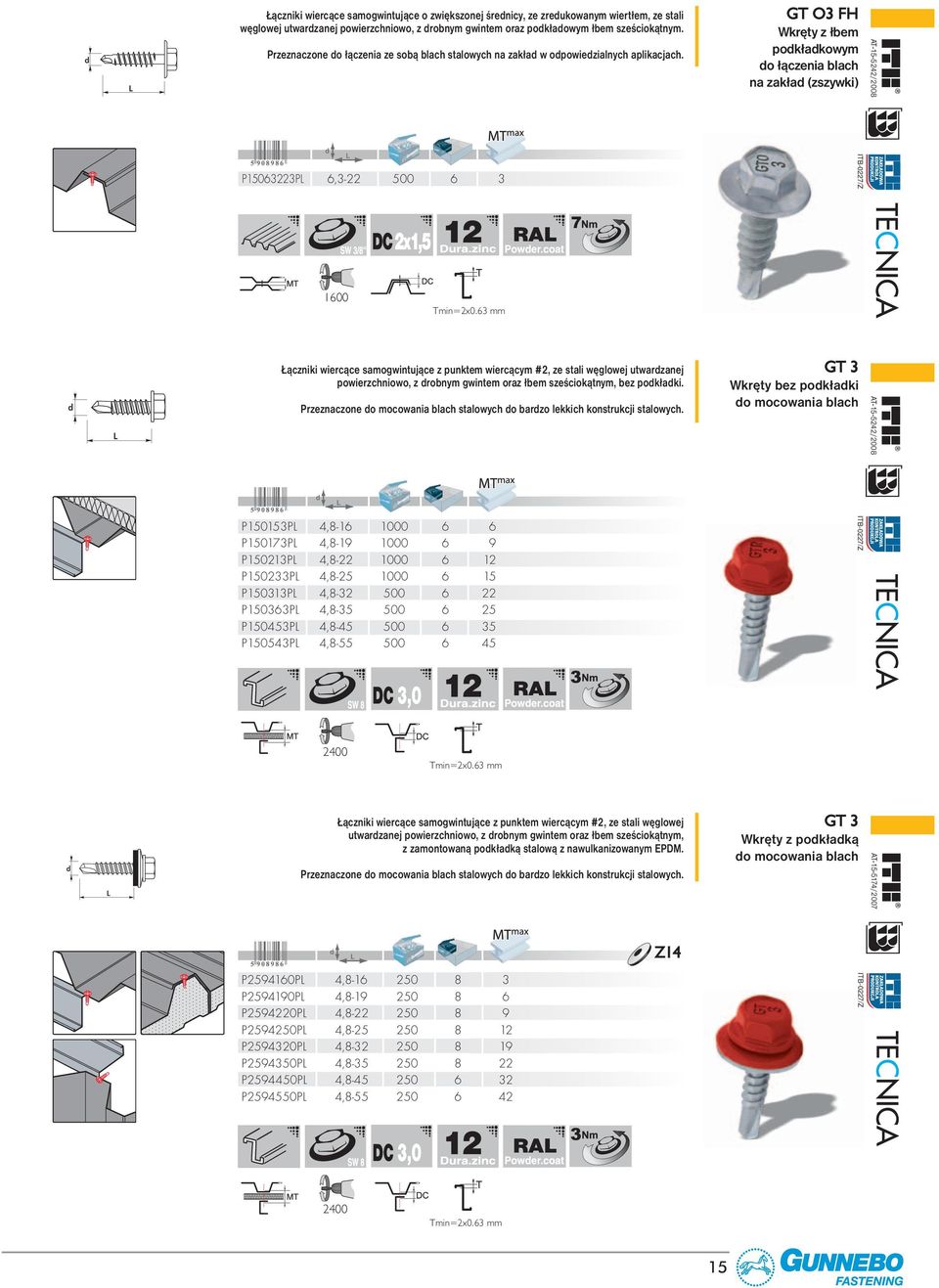

9 Łączniki wiercące samogwintujące o zwiększonej średnicy, ze zredukowanym wiertłem, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz podkładowym łbem sześciokątnym. Przeznaczone do łączenia ze sobą blach stalowych na zakład w odpowiedzialnych aplikacjach. GT O3 FH Wkręty z łbem podkładkowym do łączenia blach na zakład (zszywki) P PL 6, Tmin=2x0.63 mm Łączniki wiercące samogwintujące z punktem wiercącym #2, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Przeznaczone stalowych do bardzo lekkich konstrukcji stalowych. GT 3 Wkręty bez podkładki P150153PL 4, P150173PL 4, P150213PL 4, P150233PL 4, P150313PL 4, P150363PL 4, P150453PL 4, P150543PL 4, Tmin=2x0.63 mm Łączniki wiercące samogwintujące z punktem wiercącym #2, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, Przeznaczone stalowych do bardzo lekkich konstrukcji stalowych. GT 3 AT /2007 Z14 P PL 4, P PL 4, P PL 4, P PL 4, P PL 4, P PL 4, P PL 4, P PL 4, Tmin=2x0.63 mm 15

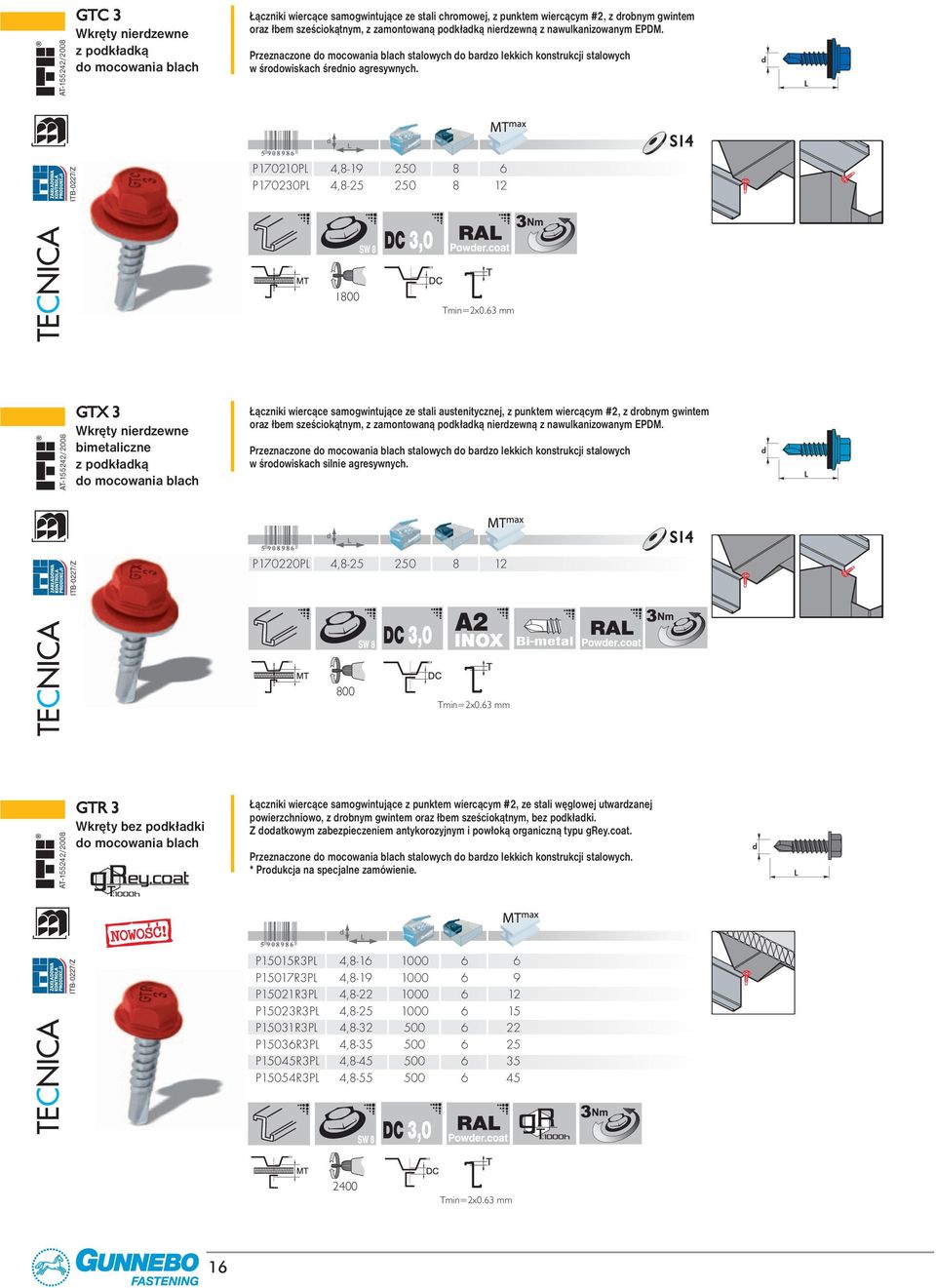

10 AT /2008 GTC 3 Wkręty nierdzewne z podkładką Łączniki wiercące samogwintujące ze stali chromowej, z punktem wiercącym #2, z drobnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone stalowych do bardzo lekkich konstrukcji stalowych w środowiskach średnio agresywnych. S14 P170210PL 4, P170230PL 4, Tmin=2x0.63 mm AT /2008 GTX 3 Wkręty nierdzewne bimetaliczne z podkładką Łączniki wiercące samogwintujące ze stali austenitycznej, z punktem wiercącym #2, z drobnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone stalowych do bardzo lekkich konstrukcji stalowych w środowiskach silnie agresywnych. P170220PL 4, S Tmin=2x0.63 mm AT /2008 GTR 3 Wkręty bez podkładki Łączniki wiercące samogwintujące z punktem wiercącym #2, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Z dodatkowym zabezpieczeniem antykorozyjnym i powłoką organiczną typu grey.coat. Przeznaczone stalowych do bardzo lekkich konstrukcji stalowych. P15015R3PL 4, P15017R3PL 4, P15021R3PL 4, P15023R3PL 4, P15031R3PL 4, P15036R3PL 4, P15045R3PL 4, P15054R3PL 4, Tmin=2x0.63 mm 16

11 Łączniki wiercące samogwintujące z punktem wiercącym #2, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, Z dodatkowym zabezpieczeniem antykorozyjnym i powłoką organiczną typu grey.coat. Przeznaczone stalowych do bardzo lekkich konstrukcji stalowych. GTR 3 P259416R0PL 4, P259419R0PL 4, P259422R0PL 4, P259425R0PL 4, P259432R0PL 4, P259435R0PL 4, P259445R0PL 4, P259455R0PL 4, Z Tmin=2x0.63 mm Łączniki wiercące samogwintujące z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Przeznaczone stalowych do lekkich konstrukcji stalowych. GT 5 Wkręty bez podkładki P150193PL 5, P150253PL 5, P150323PL 5, P150383PL 5, P150503PL 5, P150603PL 5, P150703PL 5, P150803PL 5, P150903PL 5, Tmin=1.5 mm Łączniki wiercące samogwintujące z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, z łbem podkładkowym Przeznaczone stalowych do lekkich konstrukcji stalowych. P150183PL 5, P150233PL 5, GT 5 FH Wkręty z łbem podkładkowym Tmin=1.5 mm 17

12 GT 5 Łączniki wiercące samogwintujące z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, Przeznaczone stalowych do lekkich konstrukcji stalowych. Z14 P150190PL 5, P150250PL 5, P150320PL 5, P150380PL 5, P150500PL 5, P150600PL 5, P150700PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, Z16 Tmin=1.5 mm GTC 5 nierdzewne z podkładką Łączniki wiercące samogwintujące ze stali chromowej, z punktem wiercącym #3, z drobnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone stalowych do lekkich konstrukcji stalowych w środowiskach średnio agresywnych. S14 P , P , Tmin=1.5 mm GTX 5 Wkręty nierdzewne bimetaliczne z podkładką Łączniki wiercące samogwintujące ze stali austenitycznej, z punktem wiercącym #3, z drobnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką nierdzewną z nawulkanizowanym EPDM. Przeznaczone stalowych do lekkich konstrukcji stalowych w środowiskach silnie agresywnych. S14 P17026PL 5, P17032PL 5, P17038PL 5, Tmin=1.5 mm 18

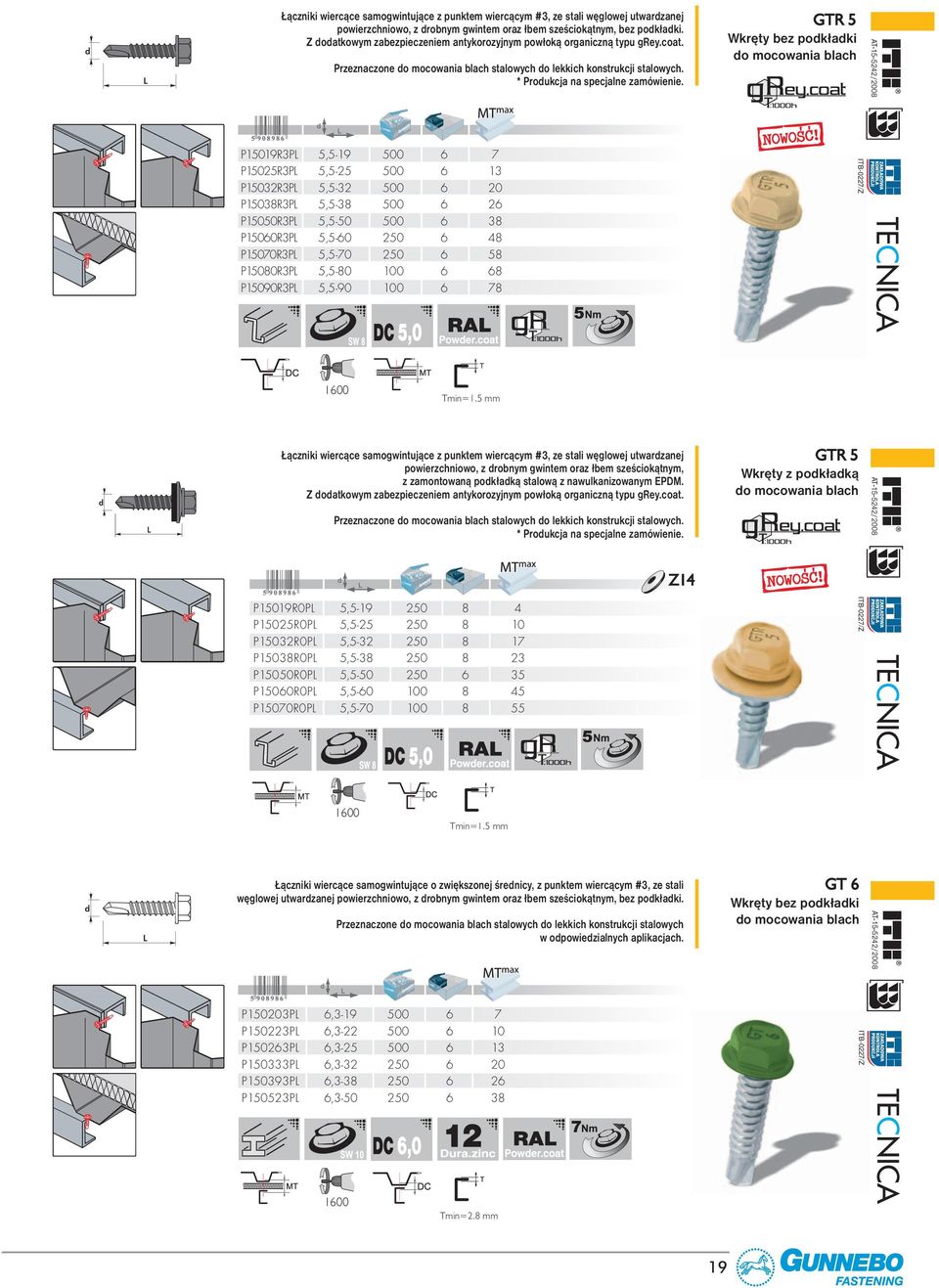

13 Łączniki wiercące samogwintujące z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone stalowych do lekkich konstrukcji stalowych. GTR 5 Wkręty bez podkładki P15019R3PL 5, P15025R3PL 5, P15032R3PL 5, P15038R3PL 5, P15050R3PL 5, P15060R3PL 5, P15070R3PL 5, P15080R3PL 5, P15090R3PL 5, Tmin=1.5 mm Łączniki wiercące samogwintujące z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone stalowych do lekkich konstrukcji stalowych. GTR 5 P15019R0PL 5, P15025R0PL 5, P15032R0PL 5, P15038R0PL 5, P15050R0PL 5, P15060R0PL 5, P15070R0PL 5, Z14 Tmin=1.5 mm Łączniki wiercące samogwintujące o zwiększonej średnicy, z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Przeznaczone stalowych do lekkich konstrukcji stalowych w odpowiedzialnych aplikacjach. GT 6 Wkręty bez podkładki P150203PL 6, P150223PL 6, P150263PL 6, P150333PL 6, P150393PL 6, P150523PL 6, Tmin=2.8 mm 19

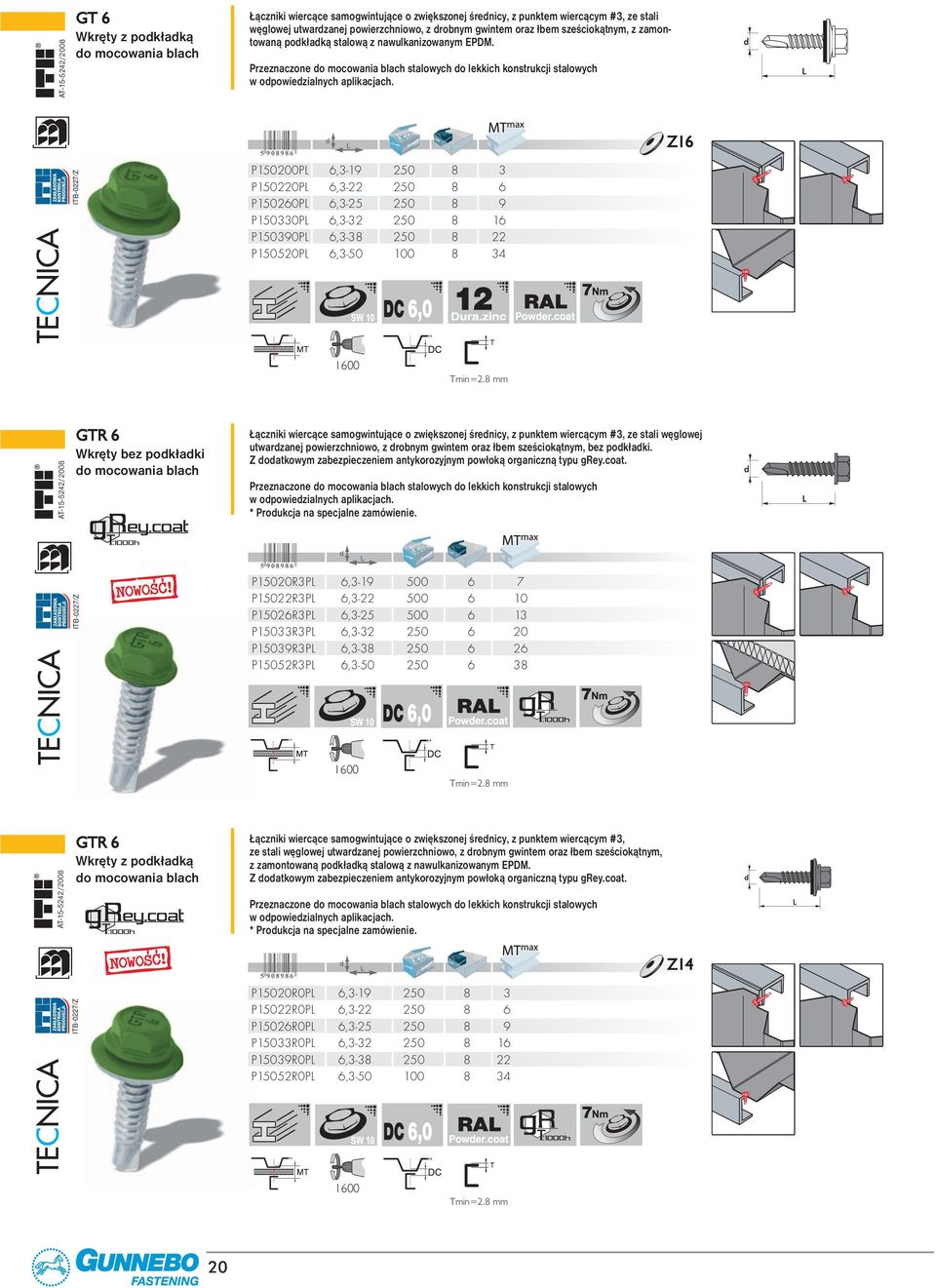

14 GT 6 Łączniki wiercące samogwintujące o zwiększonej średnicy, z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, z zamontowaną podkładką stalową z nawulkanizowanym EPDM. Przeznaczone stalowych do lekkich konstrukcji stalowych w odpowiedzialnych aplikacjach. Z16 P150200PL 6, P150220PL 6, P150260PL 6, P150330PL 6, P150390PL 6, P150520PL 6, Tmin=2.8 mm GTR 6 Wkręty bez podkładki Łączniki wiercące samogwintujące o zwiększonej średnicy, z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone stalowych do lekkich konstrukcji stalowych w odpowiedzialnych aplikacjach. P15020R3PL 6, P15022R3PL 6, P15026R3PL 6, P15033R3PL 6, P15039R3PL 6, P15052R3PL 6, Tmin=2.8 mm GTR 6 Łączniki wiercące samogwintujące o zwiększonej średnicy, z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone stalowych do lekkich konstrukcji stalowych w odpowiedzialnych aplikacjach. Z14 P15020R0PL 6, P15022R0PL 6, P15026R0PL 6, P15033R0PL 6, P15039R0PL 6, P15052R0PL 6, Tmin=2.8 mm 20

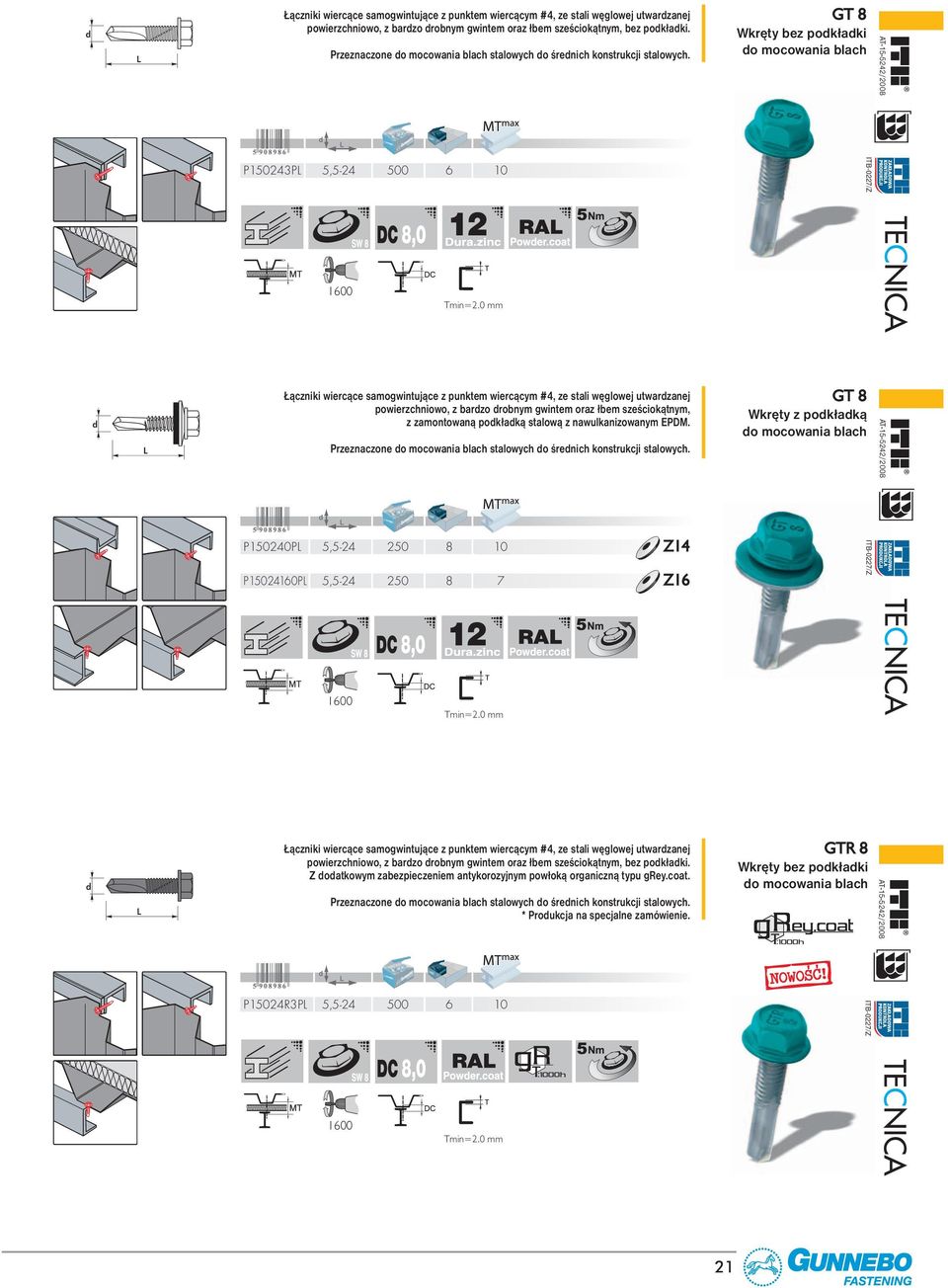

15 Łączniki wiercące samogwintujące z punktem wiercącym #4, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Przeznaczone stalowych do średnich konstrukcji stalowych. GT 8 Wkręty bez podkładki P150243PL 5, Tmin=2.0 mm Łączniki wiercące samogwintujące z punktem wiercącym #4, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, Przeznaczone stalowych do średnich konstrukcji stalowych. GT 8 P150240PL 5, Z14 P PL 5, Z16 Tmin=2.0 mm Łączniki wiercące samogwintujące z punktem wiercącym #4, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone stalowych do średnich konstrukcji stalowych. GTR 8 Wkręty bez podkładki P15024R3PL 5, Tmin=2.0 mm 21

16 GTR 8 Łączniki wiercące samogwintujące z punktem wiercącym #4, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone stalowych do średnich konstrukcji stalowych. P15024R0PL 5, Z14 Tmin=2.0 mm GT 12 Wkręty bez podkładki Łączniki wiercące samogwintujące z punktem wiercącym #5, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Przeznaczone stalowych do ciężkich konstrukcji stalowych. P150353PL 5, P150513PL 5, P150673PL 5, Tmin=6.0 mm GT 12 FH Wkręty z łbem podkładkowym Łączniki wiercące samogwintujące z punktem wiercącym #5, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz podkładowym łbem sześciokątnym. Przeznaczone stalowych do ciężkich konstrukcji stalowych. P150373PL 5, Tmin=6.0 mm 22

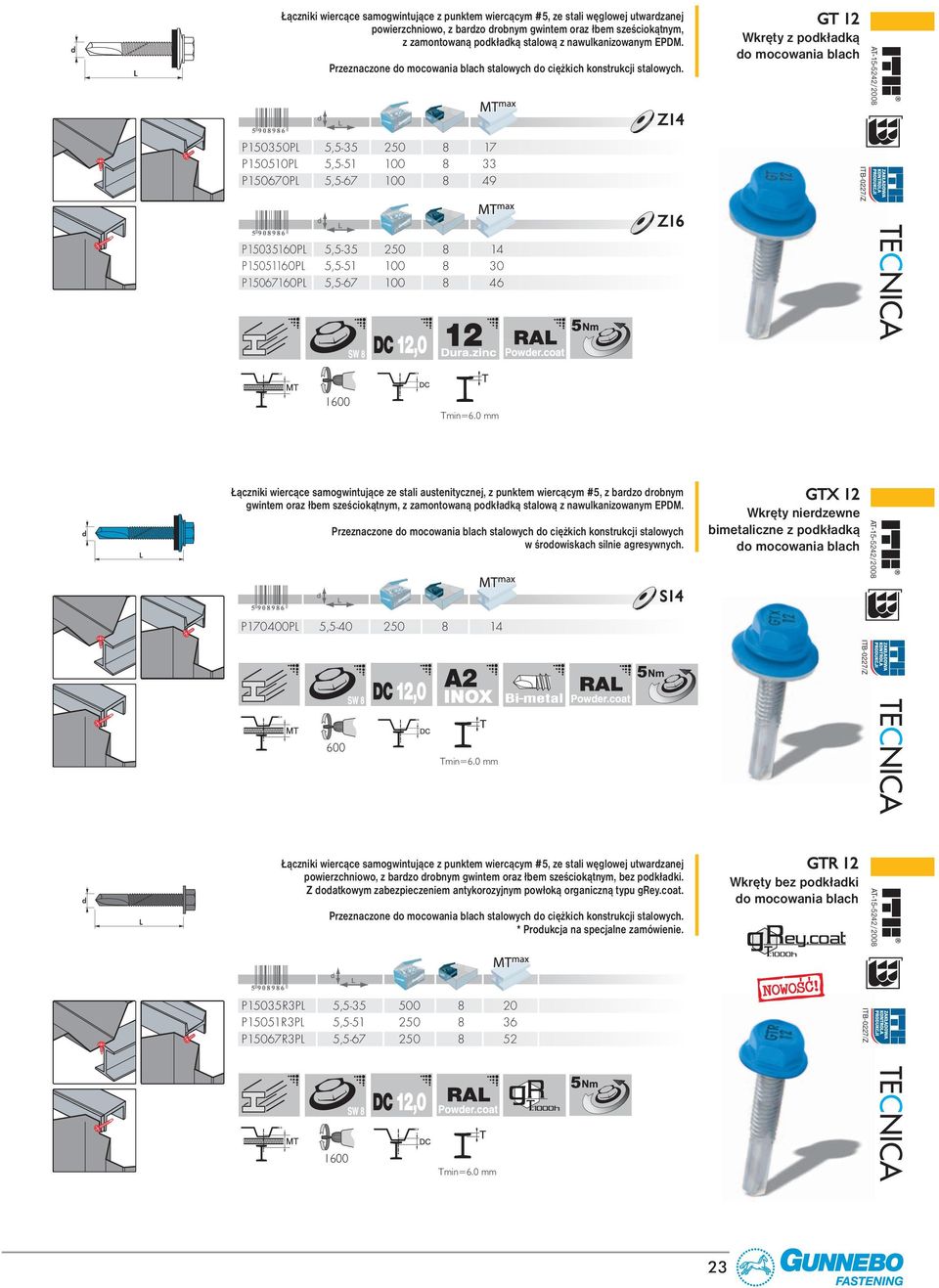

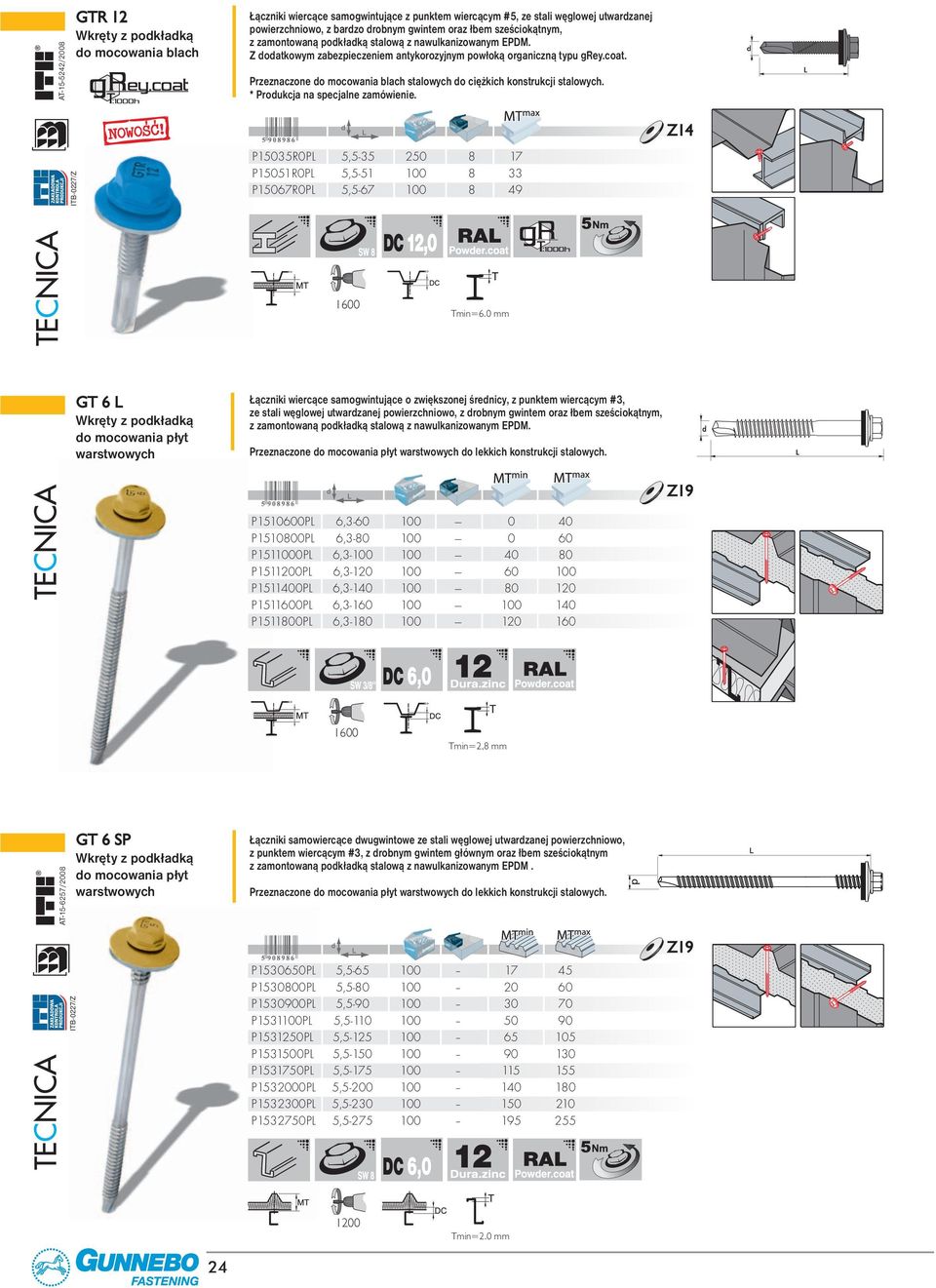

17 Łączniki wiercące samogwintujące z punktem wiercącym #5, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, Przeznaczone stalowych do ciężkich konstrukcji stalowych. P150350PL 5, P150510PL 5, P150670PL 5, Z14 GT 12 Z16 P PL 5, P PL 5, P PL 5, Tmin=6.0 mm Łączniki wiercące samogwintujące ze stali austenitycznej, z punktem wiercącym #5, z bardzo drobnym gwintem oraz łbem sześciokątnym, Przeznaczone stalowych do ciężkich konstrukcji stalowych w środowiskach silnie agresywnych. S14 GTX 12 Wkręty nierdzewne bimetaliczne z podkładką P170400PL 5, Tmin=6.0 mm Łączniki wiercące samogwintujące z punktem wiercącym #5, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, bez podkładki. Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone stalowych do ciężkich konstrukcji stalowych. GTR 12 Wkręty bez podkładki P15035R3PL 5, P15051R3PL 5, P15067R3PL 5, Tmin=6.0 mm 23

18 GTR 12 Łączniki wiercące samogwintujące z punktem wiercącym #5, ze stali węglowej utwardzanej powierzchniowo, z bardzo drobnym gwintem oraz łbem sześciokątnym, Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone stalowych do ciężkich konstrukcji stalowych. P15035R0PL 5, P15051R0PL 5, P15067R0PL 5, Z14 Tmin=6.0 mm GT 6 L do mocowania płyt warstwowych Łączniki wiercące samogwintujące o zwiększonej średnicy, z punktem wiercącym #3, ze stali węglowej utwardzanej powierzchniowo, z drobnym gwintem oraz łbem sześciokątnym, Przeznaczone do mocowania płyt warstwowych do lekkich konstrukcji stalowych. Z19 P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, P151PL 6, P PL 6, Tmin=2,8 mm AT /2008 GT 6 SP do mocowania płyt warstwowych Łączniki samowiercące dwugwintowe ze stali węglowej utwardzanej powierzchniowo, z punktem wiercącym #3, z drobnym gwintem głównym oraz łbem sześciokątnym z zamontowaną podkładką stalową z nawulkanizowanym EPDM. Przeznaczone do mocowania płyt warstwowych do lekkich konstrukcji stalowych. P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, Z Tmin=2.0 mm 24

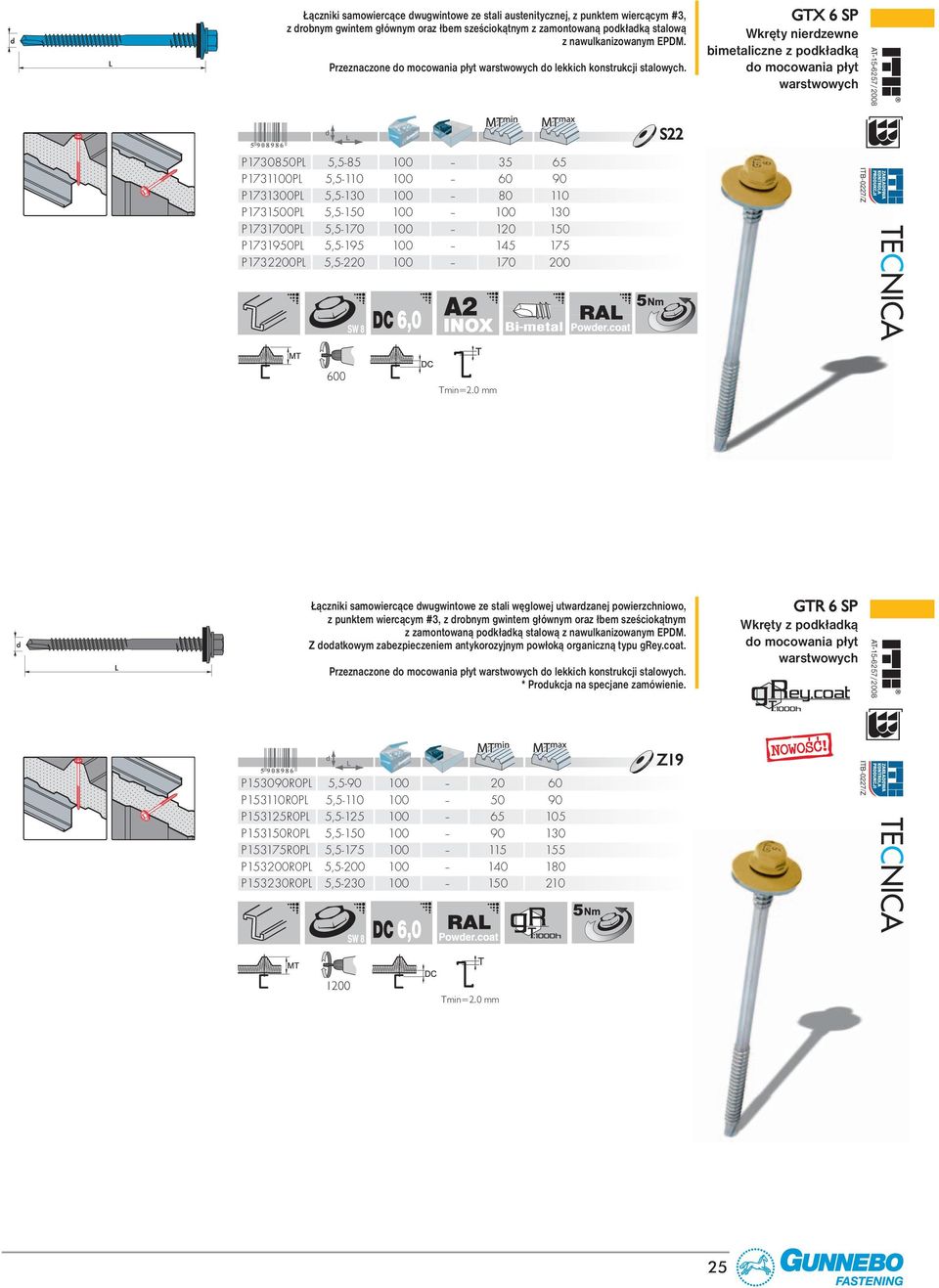

19 Łączniki samowiercące dwugwintowe ze stali austenitycznej, z punktem wiercącym #3, z drobnym gwintem głównym oraz łbem sześciokątnym z zamontowaną podkładką stalową z nawulkanizowanym EPDM. Przeznaczone do mocowania płyt warstwowych do lekkich konstrukcji stalowych. S22 GTX 6 SP Wkręty nierdzewne bimetaliczne z podkładką do mocowania płyt warstwowych AT /2008 P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, Tmin=2.0 mm Łączniki samowiercące dwugwintowe ze stali węglowej utwardzanej powierzchniowo, z punktem wiercącym #3, z drobnym gwintem głównym oraz łbem sześciokątnym Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone do mocowania płyt warstwowych do lekkich konstrukcji stalowych. * Produkcja na specjane zamówienie. GTR 6 SP do mocowania płyt warstwowych AT /2008 P153090R0PL 5, P153110R0PL 5, P153125R0PL 5, P153150R0PL 5, P153175R0PL 5, P153200R0PL 5, P153230R0PL 5, Z Tmin=2.0 mm 25

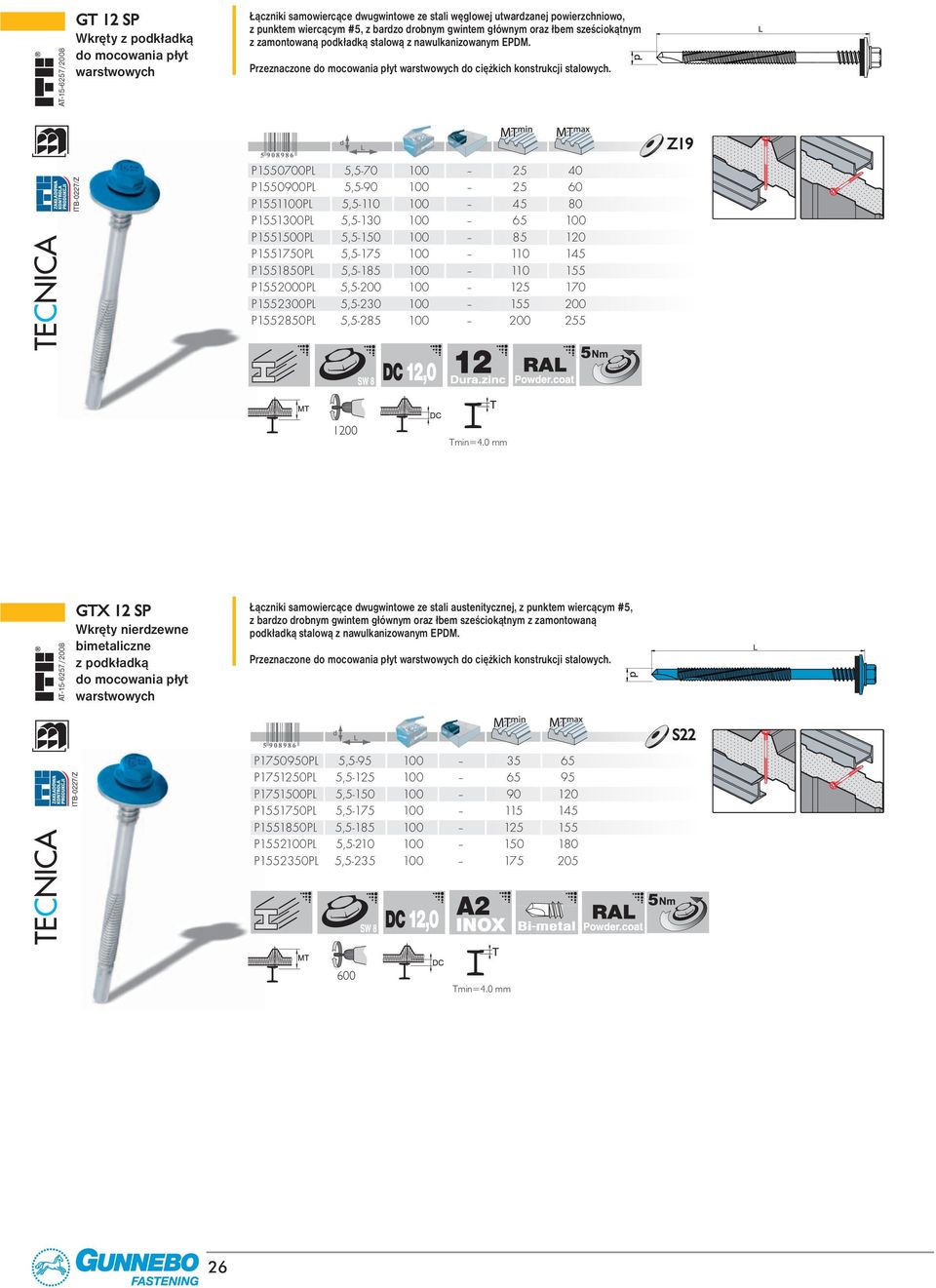

20 AT /2008 GT 12 SP do mocowania płyt warstwowych Łączniki samowiercące dwugwintowe ze stali węglowej utwardzanej powierzchniowo, z punktem wiercącym #5, z bardzo drobnym gwintem głównym oraz łbem sześciokątnym Przeznaczone do mocowania płyt warstwowych do ciężkich konstrukcji stalowych. Z19 P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, Tmin=4.0 mm AT /2008 GTX 12 SP Wkręty nierdzewne bimetaliczne z podkładką do mocowania płyt warstwowych Łączniki samowiercące dwugwintowe ze stali austenitycznej, z punktem wiercącym #5, z bardzo drobnym gwintem głównym oraz łbem sześciokątnym z zamontowaną podkładką stalową z nawulkanizowanym EPDM. Przeznaczone do mocowania płyt warstwowych do ciężkich konstrukcji stalowych. P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, P PL 5, S Tmin=4.0 mm 26

21 Łączniki samowiercące dwugwintowe ze stali węglowej utwardzanej powierzchniowo, z punktem wiercącym #5, z bardzo drobnym gwintem głównym oraz łbem sześciokątnym Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone do mocowania płyt warstwowych do ciężkich konstrukcji stalowych. GTR 12 SP do mocowania płyt warstwowych AT /2008 Z19 P155070R0PL 5, P155090R0PL 5, P155110R0PL 5, P155130R0PL 5, P155150R0PL 5, P155175R0PL 5, P155185R0PL 5, P155200R0PL 5, P155230R0PL 5, Tmin=4.0 mm Łączniki samowiercące dwugwintowe ze stali węglowej utwardzanej powierzchniowo, z punktem wiercącym #5, z bardzo drobnym gwintem głównym oraz łbem sześciokątnym Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat.. Przeznaczone do mocowania płyt warstwowych do ciężkich konstrukcji stalowych. P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, P PL 6, Z19 GTR 16 SP do mocowania płyt warstwowych AT / Tmin=8,0 mm 27

22 AT /2008 GTR W SP do mocowania płyt warstwowych do drewna oraz betonu Łączniki dwugwintowe ze stali węglowej utwardzanej powierzchniowo, z punktem wiercącym umożliwiającym bezpośrendni montaż w betonie po uprzednim wykonianiu otworu montażowego, lub drewnie, z gwintem głównym typu Hi-Lo oraz łbem sześciokątnym Z dodatkowym zabezpieczeniem antykorozyjnym powłoką organiczną typu grey.coat. Przeznaczone do mocowania płyt warstwowych w materiałach pełnych takich jak drewno, beton, gazobeton, cegła dziurawka, cegła pełna Z19 P PL 6, P PL 6, P PL 6, P150PL 6, P PL 6, P PL 6, P PL 6, MT 1 MT 2 MT 3 montaż z koszulką rozporową AT /2008 ULTRA koszulki rozporowe Koszulki rozporowe wykonane z wysokiej jakości poliamidu. Przeznaczone do mocowania w miękkich materiałach pełnych, takich jak gazobeton, cegła pełna, cegła dziurawka oraz do betonuniskiej jakości w kombinacji z wkrętami GTR W SP. P x Wiert a Wiertła przeznaczone do wykonania otworu montażowego do mocowania wkrętów GTR W SP PSP /260 1 PSP /300 1 PSP /

23 NOWOÂCI w zamocowaniach do p yt warstwowych GTR 16 SP i GTR W SP Nasz podpis marka Gunnebo Fastening oznacza ponad 240 letnia tradycj w produkcji ró nego typu zamocowaƒ charakterystycznie znakowanie produktów Gunnebo Fastening pozwala na ich atwe rozpoznanie Êcis a kontrola produkcji prowadzona przez wewn trzne laboratorium gwarantuje wysokiej klasy produkty ka da partia produkcyjna otrzymuje unikalny numer, co umo liwia jej precyzyjnà identyfikacj Gwint pod bem wkr ta dodatkowy gwint o zwi kszonej Êrednicy zapewnia w aêciwe roz o enie podk adki EPDM na cienkich blachach ok adzinowych p yty warstwowej Pow oka organiczna typu grey.coat test Kesternich a -minimum 15 cykli zgodnie z DIN stanowi najlepsze zabezpieczenie przed korozjà z zachowaniem wysokiej zdolnoêci przewiercania pozwala na wykorzystanie àczników w trudnych warunkach - przeznaczone do stosowania w Êrodowiskach o klasie korozyjnoêci C1- C4 GTR W SP specjalnie zaprojektowany punkt wiercàcy w po àczeniu z gwintem HI-Lo, umo liwia bezpoêredni monta w drewnie i betonie (w przypadku betonu najpierw nale- y wykonaç otwór o srednicy o 5mm). W po- àczeniu z koszulkà rozporowà typu ULTRA lub MN mo liwy jest monta w materia ach mi kkich typu ceg a pe na, ceg a ceramiczna, cega a dziurawka, gazobeton. Podk adka metalowa specjalny kszta t stalowej cz Êci podk adki zapewnia w aêciwe u o enie materia- u uszczelniajàcego EPDM Podk adka EPDM wykonana z najlepszego materia u uszczelniajàcego - EPDM nie traci elastyczoêci w czasie. Bardzo d ugi okres starzenia odporna na zmienne warunki atmosferyczne i promieniowanie UV po zamontowaniu sama wulkanizuje sie na blasze, tworzàc szczelne po àczenie zachowuje swoje w aêciwoêci temperatur w przedziale -50C do +120C Pow oka malarska Powder.coat dodatkowa istotna ochrona antykorozyjna idealne dopasowanie do koloru pokrycia dachowego w palecie RAL/NCS UV stabilizatory - niezmiennoêç koloru nawet po kilkunastu latach nowoczesna technologia proszkowego malowania Powder.coat zapewnia trwa oêç pow oki podczas monta u oraz d ugi okres eksploatacji GTR 16 SP zwiekszona wysokoêç ba - zabezpiecza wkr t przed urwaniem ba w czasie monta u zwi kszona srednica podkladki zaprasowanej pod bem - zapewnia w aêciwe roz o enie si y docisku Êrednica gwintu àcznika 6,4mm - zapewnia bardzo wysokà wytrzyma oêç na rozciàganie i Êcinanie maksymalna zdolnoêç przewiercania DC=16mm potrójne zabezpieczenie przed korozjà! Specjalna potrójna pow oka grey.coat chroni elementy stalowe przed niszczàcymi zjawiskami Êrodowiskowymi takimi jak: kwaêne deszcze, zanieczyszczenie solà etc. Warstwy pow oki grey.coat t:1000h: wypiekana wierzchnia pow oka ceramiczna, ok 5um film chemiczny, gruboêç o 1um warstwa cynku o gruboêci 4um stal DIN Cynk chroni stal przed czerwonà korozjà, Film powoduje porowatoêç cynku, który przywiera do ceramicznej pow oki zewn trznej. Ceramiczna warstwa odpiera czerwonà korozj oraz t umi bia a korozj. Cechy pow oki grey.coat t:1000h: bardzo wysoka odpornoêç na sól, wod, chemikalia, zmiany pogody etc. odpornoêç na wysokie temperatury do 200 st.c najwy sza odpornoêç na korozyjne gazy (test Kesternich a, do 15 cykli) test w komorze solnej do 1000h absencja korozji, nawet w przypadku kontaktu z innymi metalami (korozja galwaniczna) trwale przylega nawet do elementów o skomplikowanych kszta tach

24 Przeglàd wkr tów dachowych i fasadowych zastosowanie DO WEWNÀTRZ stal w glowa klasa korozyjnoêci C2 NA ZEWNÀTRZ stal chromowa lub aluminium klasa korozyjnoêci C3 samowiercàce samogwintujàce samowiercàce samowiercàce W TRUDNYCH WARUNKACH stal austenityczna A2 klasa korozyjnoêci C4 samogwintujàce GT FO GT O GT OFH GT A GTA FO GTC FO GTX FO GTX A blacha do blachy GT F GT A GTA F GTC F GTX F GTX A blacha do drewna GT 3 GT 5 GT 6 GT A GTC 3 GTC 5 GTX 3 GTX 5 GTR 3 GTR 5 GTR 6 GTX A blacha do lekkiego profilu GT 8 GT 12FH GT 12 GT B GTX 12 GTR 8 GTR 12 GTX B blacha do kszta townika GT W SP GT A GTR W SP GTX A p yta warstw. do drewna GT 6 SP GT A GTX 6 SP GTR 6 SP GTX A p yta warstw. do lekkiego profilu GT 12 SP GT B GTX 12 SP GTR 16 SP GTX B p yta warstw. do kszta townika GTR 12 SP GT 5 GT 6 GT A GTX A lekki profil do lekkiego profilu GT 12 FH GT 12 GT B GTX B lekki profil do kszta townika Kategorie korozyjnoêci wed ug normy EN-ISO kategoria korozyjnoêci C1 bardzo niska C2 niska C3 Êrednia C4 wysoka C5-I (przemys owa) bardzo wysoka C5-M (morska) bardzo wysoka utrata masy oraz gruboêci pow oki (po 1 roku ekspozycji) stal w glowa pow oka cynkowa g/m 2 μm g/m 2 μm < 10 < 1,3 < 0,7 < 0, ,3 25 0,7 5 0,1 0, ,7 2, ,1 4, ,2 8, ,2 8,4 Nie wyst puje. przyk ady typowych Êrodowisk w klimacie umiarkowanym na zewnàtrz Atmosfera z ma à iloêcià zanieczyszczeƒ, przewa nie tereny wiejskie. Miejska i przemys owa atmosfera ze Êrednià iloêcià zanieczyszczenia siarkà i dwutlenkiem w gla. Tereny nadbrze ne o ma ym zasoleniu. Tereny przemys owe oraz nadbrze ne o Êrednim zasoleniu. Tereny przemys owe o wysokiej wilgotnoêci i agresywnej atmosferze. Tereny nadbrze ne i wyspy o wysokim zasoleniu. do wewnàtrz Ogrzewane budynki z czystà atmosferà, np. biura, sklepy, szko y, hotele. Nie ogrzewane budynki gdzie mo e wystàpiç kondensacja, np. magazyny, hale sportowe. Hale produkcyjne o wysokiej wilgotnoêci i niewielkim zanieczyszczeniu powietrza, np. zak ady spo ywcze, pralnie, browary, mleczarnie. Zak ady chemiczne, baseny p ywackie, stocznie i porty. Budynki oraz inne obiekty o niemal nieprzerwanej kondensacji oraz o znacznym zanieczyszczeniu powietrza. Budynki oraz inne obiekty o niemal nieprzerwanej kondensacji oraz o znacznym zanieczyszczeniu powietrza. zalecany materia àcznika stal fosfatowana stal ocynkowana galwanicznie >7 μm stal ocynkowana ogniowo >45 μm stal austenityczna A2 (AISI 304) stal austenityczna A4 (AISI 316) stal austenityczna A4 (AISI 316) 30
