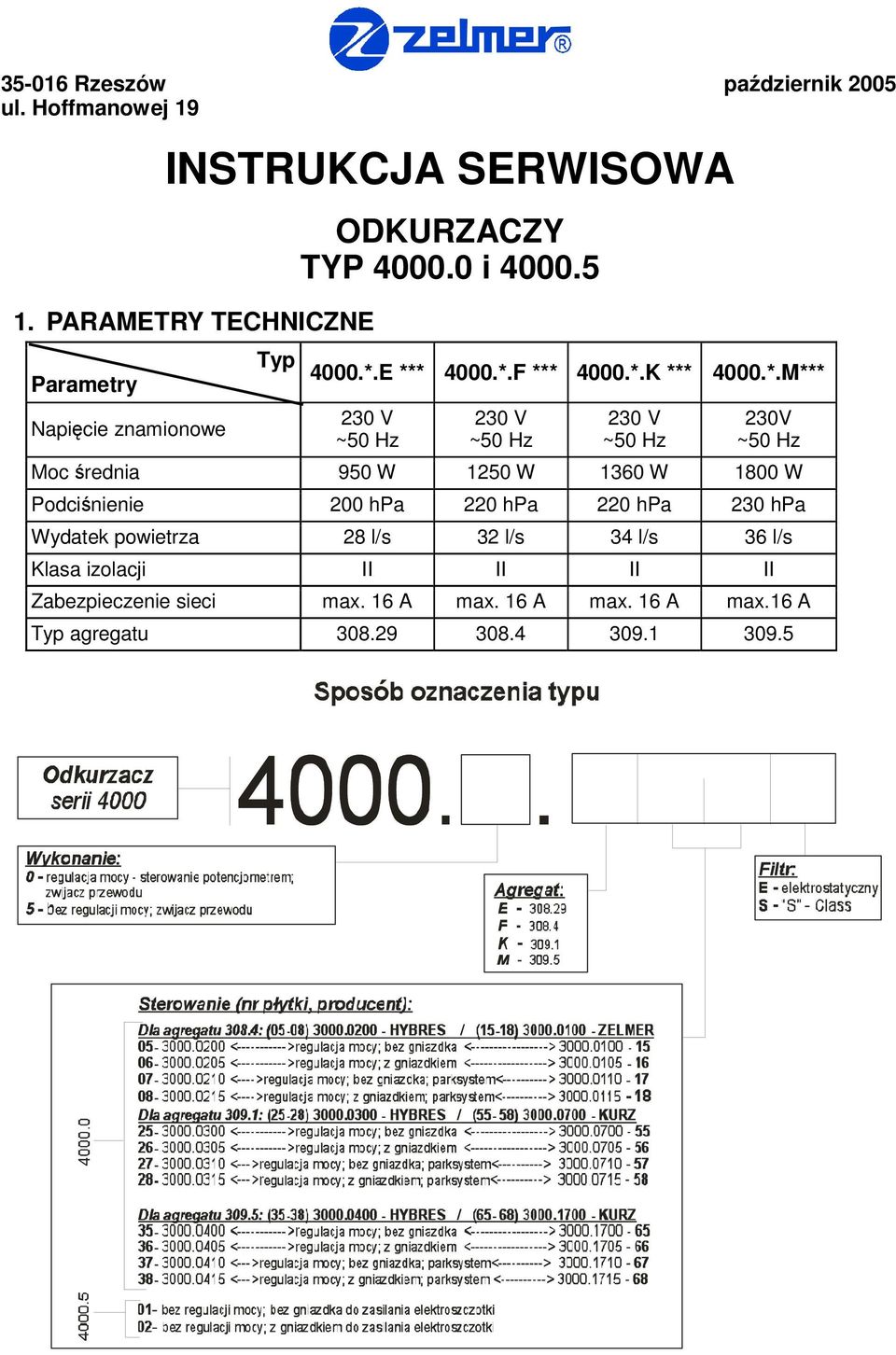

1 35-06 Rzeszów październik 2005 ul. Hoffmanowej 9 INSTRUKCJA SERWISOWA. PARAMETRY TECHNICZNE Parametry Napięcie znamionowe Typ ODKURZACZY TYP i *.E *** 4000.*.F *** 4000.*.K *** 4000.*.M*** 230 V ~50 Hz 230 V ~50 Hz 230 V ~50 Hz 230V ~50 Hz Moc średnia 950 W 250 W 360 W 800 W Podciśnienie 200 hpa 220 hpa 220 hpa 230 hpa Wydatek powietrza 28 l/s 32 l/s 34 l/s 36 l/s Klasa izolacji II II II II Zabezpieczenie sieci max. 6 A max. 6 A max. 6 A max.6 A Typ agregatu

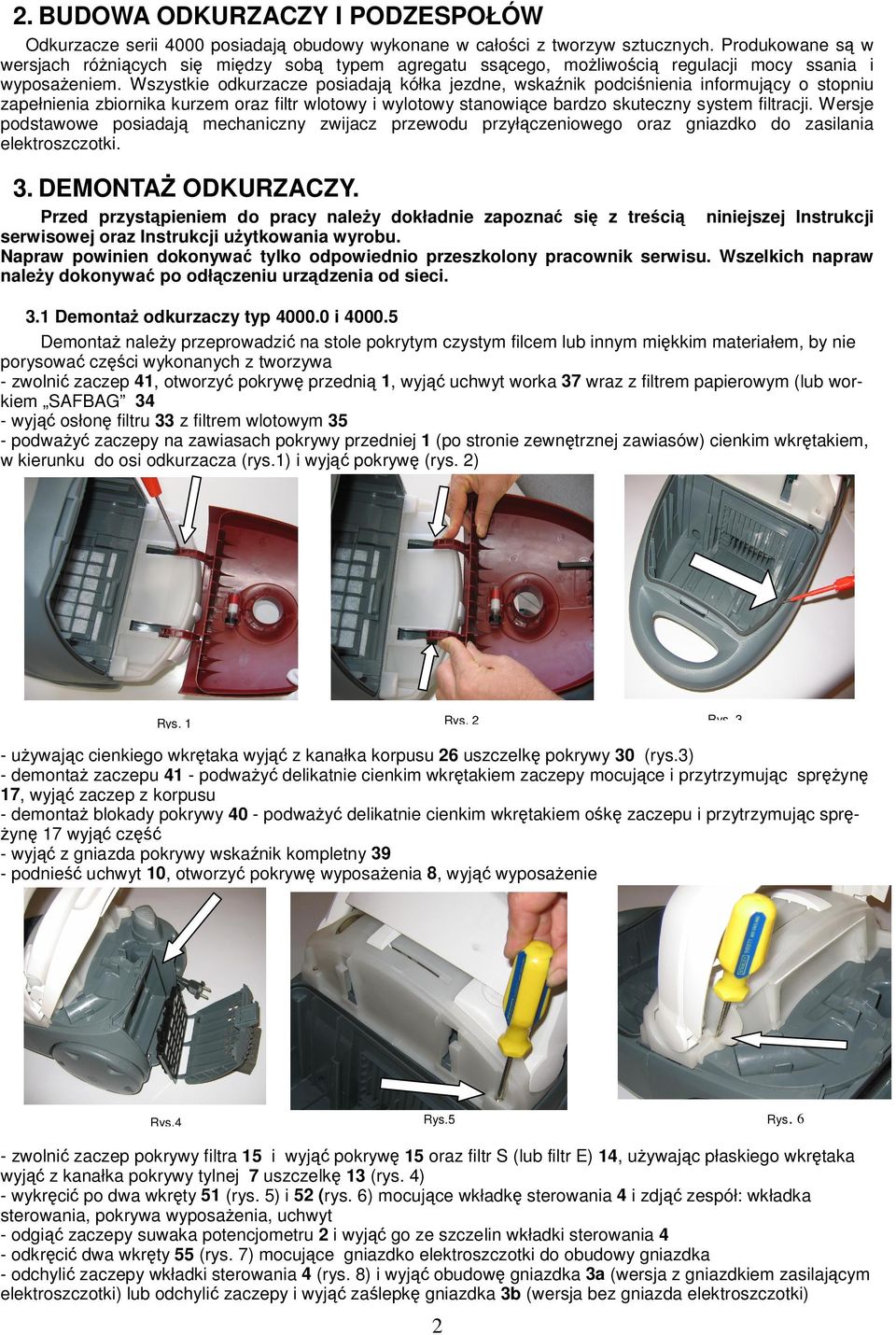

2 2. BUDOWA ODKURZACZY I PODZESPOŁÓW Odkurzacze serii 4000 posiadają obudowy wykonane w całości z tworzyw sztucznych. Produkowane są w wersjach różniących się między sobą typem agregatu ssącego, możliwością regulacji mocy ssania i wyposażeniem. Wszystkie odkurzacze posiadają kółka jezdne, wskaźnik podciśnienia informujący o stopniu zapełnienia zbiornika kurzem oraz filtr wlotowy i wylotowy stanowiące bardzo skuteczny system filtracji. Wersje podstawowe posiadają mechaniczny zwijacz przewodu przyłączeniowego oraz gniazdko do zasilania elektroszczotki. 3. DEMONTAŻ ODKURZACZY. Przed przystąpieniem do pracy należy dokładnie zapoznać się z treścią niniejszej Instrukcji serwisowej oraz Instrukcji użytkowania wyrobu. Napraw powinien dokonywać tylko odpowiednio przeszkolony pracownik serwisu. Wszelkich napraw należy dokonywać po odłączeniu urządzenia od sieci. 3. Demontaż odkurzaczy typ i Demontaż należy przeprowadzić na stole pokrytym czystym filcem lub innym miękkim materiałem, by nie porysować części wykonanych z tworzywa - zwolnić zaczep 4, otworzyć pokrywę przednią, wyjąć uchwyt worka 37 wraz z filtrem papierowym (lub workiem SAFBAG 34 - wyjąć osłonę filtru 33 z filtrem wlotowym 35 - podważyć zaczepy na zawiasach pokrywy przedniej (po stronie zewnętrznej zawiasów) cienkim wkrętakiem, w kierunku do osi odkurzacza (rys.) i wyjąć pokrywę (rys. 2) Rys. 2 Rys. Rys. 3 - używając cienkiego wkrętaka wyjąć z kanałka korpusu 26 uszczelkę pokrywy 30 (rys.3) - demontaż zaczepu 4 - podważyć delikatnie cienkim wkrętakiem zaczepy mocujące i przytrzymując sprężynę 7, wyjąć zaczep z korpusu - demontaż blokady pokrywy 40 - podważyć delikatnie cienkim wkrętakiem ośkę zaczepu i przytrzymując sprężynę 7 wyjąć część - wyjąć z gniazda pokrywy wskaźnik kompletny 39 - podnieść uchwyt 0, otworzyć pokrywę wyposażenia 8, wyjąć wyposażenie Rys.4 Rys.5 Rys. 6 - zwolnić zaczep pokrywy filtra 5 i wyjąć pokrywę 5 oraz filtr S (lub filtr E) 4, używając płaskiego wkrętaka wyjąć z kanałka pokrywy tylnej 7 uszczelkę 3 (rys. 4) - wykręcić po dwa wkręty 5 (rys. 5) i 52 (rys. 6) mocujące wkładkę sterowania 4 i zdjąć zespół: wkładka sterowania, pokrywa wyposażenia, uchwyt - odgiąć zaczepy suwaka potencjometru 2 i wyjąć go ze szczelin wkładki sterowania 4 - odkręcić dwa wkręty 55 (rys. 7) mocujące gniazdko elektroszczotki do obudowy gniazdka - odchylić zaczepy wkładki sterowania 4 (rys. 8) i wyjąć obudowę gniazdka 3a (wersja z gniazdkiem zasilającym elektroszczotki) lub odchylić zaczepy i wyjąć zaślepkę gniazdka 3b (wersja bez gniazda elektroszczotki) 2

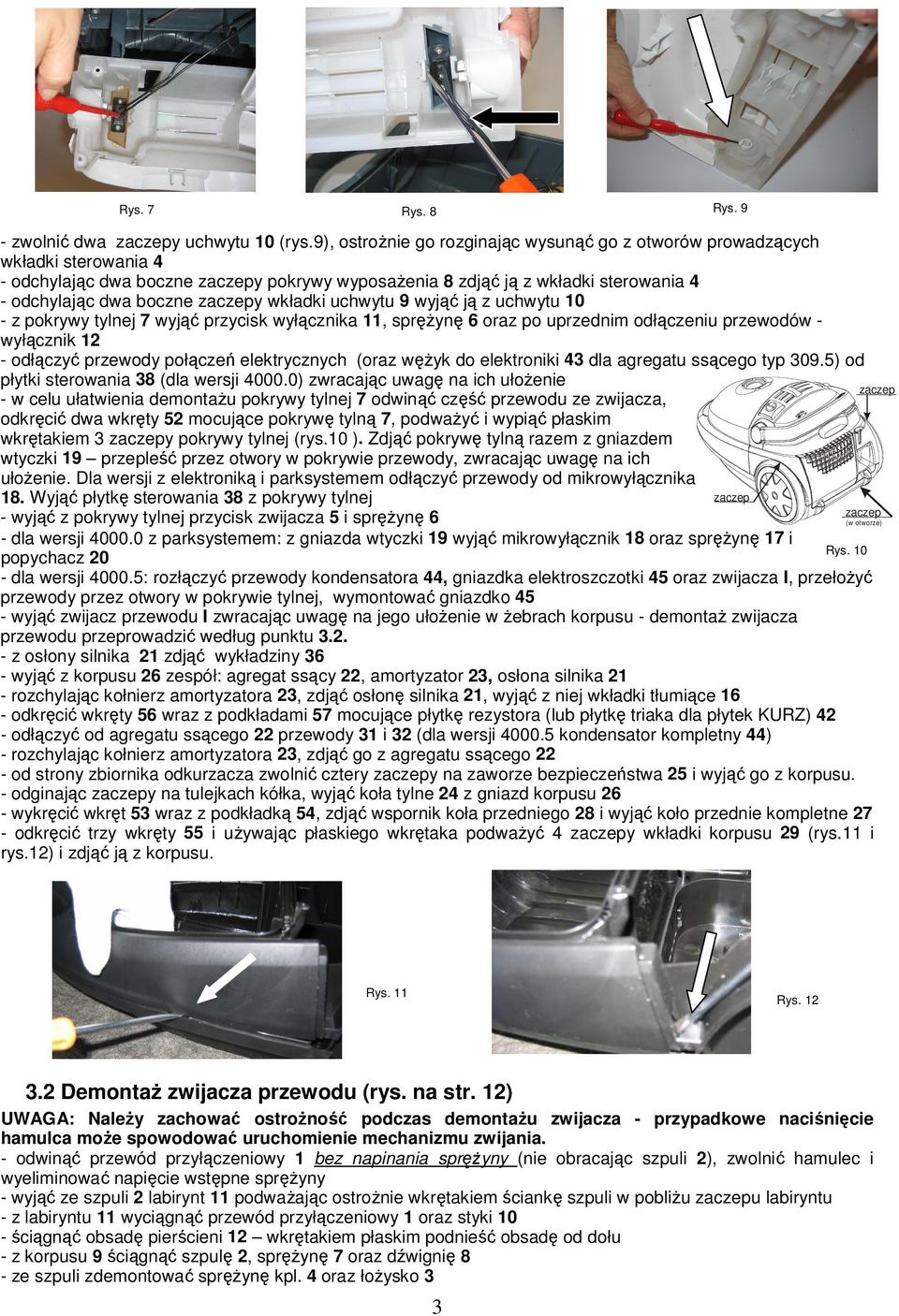

3 Rys. 7 Rys. 8 Rys. 9 - zwolnić dwa zaczepy uchwytu 0 (rys.9), ostrożnie go rozginając wysunąć go z otworów prowadzących wkładki sterowania 4 - odchylając dwa boczne zaczepy pokrywy wyposażenia 8 zdjąć ją z wkładki sterowania 4 - odchylając dwa boczne zaczepy wkładki uchwytu 9 wyjąć ją z uchwytu 0 - z pokrywy tylnej 7 wyjąć przycisk wyłącznika, sprężynę 6 oraz po uprzednim odłączeniu przewodów wyłącznik 2 - odłączyć przewody połączeń elektrycznych (oraz wężyk do elektroniki 43 dla agregatu ssącego typ 309.5) od płytki sterowania 38 (dla wersji ) zwracając uwagę na ich ułożenie zaczep - w celu ułatwienia demontażu pokrywy tylnej 7 odwinąć część przewodu ze zwijacza, odkręcić dwa wkręty 52 mocujące pokrywę tylną 7, podważyć i wypiąć płaskim wkrętakiem 3 zaczepy pokrywy tylnej (rys.0 ). Zdjąć pokrywę tylną razem z gniazdem wtyczki 9 przepleść przez otwory w pokrywie przewody, zwracając uwagę na ich ułożenie. Dla wersji z elektroniką i parksystemem odłączyć przewody od mikrowyłącznika zaczep 8. Wyjąć płytkę sterowania 38 z pokrywy tylnej zaczep - wyjąć z pokrywy tylnej przycisk zwijacza 5 i sprężynę 6 (w otworze) dla wersji z parksystemem: z gniazda wtyczki wyjąć mikrowyłącznik oraz sprężynę i Rys. 0 popychacz 20 - dla wersji : rozłączyć przewody kondensatora 44, gniazdka elektroszczotki 45 oraz zwijacza I, przełożyć przewody przez otwory w pokrywie tylnej, wymontować gniazdko 45 - wyjąć zwijacz przewodu I zwracając uwagę na jego ułożenie w żebrach korpusu - demontaż zwijacza przewodu przeprowadzić według punktu z osłony silnika 2 zdjąć wykładziny 36 - wyjąć z korpusu 26 zespół: agregat ssący 22, amortyzator 23, osłona silnika 2 - rozchylając kołnierz amortyzatora 23, zdjąć osłonę silnika 2, wyjąć z niej wkładki tłumiące 6 - odkręcić wkręty 56 wraz z podkładami 57 mocujące płytkę rezystora (lub płytkę triaka dla płytek KURZ) 42 - odłączyć od agregatu ssącego 22 przewody 3 i 32 (dla wersji kondensator kompletny 44) - rozchylając kołnierz amortyzatora 23, zdjąć go z agregatu ssącego 22 - od strony zbiornika odkurzacza zwolnić cztery zaczepy na zaworze bezpieczeństwa 25 i wyjąć go z korpusu. - odginając zaczepy na tulejkach kółka, wyjąć koła tylne 24 z gniazd korpusu 26 - wykręcić wkręt 53 wraz z podkładką 54, zdjąć wspornik koła przedniego 28 i wyjąć koło przednie kompletne 27 - odkręcić trzy wkręty 55 i używając płaskiego wkrętaka podważyć 4 zaczepy wkładki korpusu 29 (rys. i rys.2) i zdjąć ją z korpusu. Rys. Rys Demontaż zwijacza przewodu (rys. na str. 2) UWAGA: Należy zachować ostrożność podczas demontażu zwijacza - przypadkowe naciśnięcie hamulca może spowodować uruchomienie mechanizmu zwijania. - odwinąć przewód przyłączeniowy bez napinania sprężyny (nie obracając szpuli 2), zwolnić hamulec i wyeliminować napięcie wstępne sprężyny - wyjąć ze szpuli 2 labirynt podważając ostrożnie wkrętakiem ściankę szpuli w pobliżu zaczepu labiryntu - z labiryntu wyciągnąć przewód przyłączeniowy oraz styki 0 - ściągnąć obsadę pierścieni 2 wkrętakiem płaskim podnieść obsadę od dołu - z korpusu 9 ściągnąć szpulę 2, sprężynę 7 oraz dźwignię 8 - ze szpuli zdemontować sprężynę kpl. 4 oraz łożysko 3 3

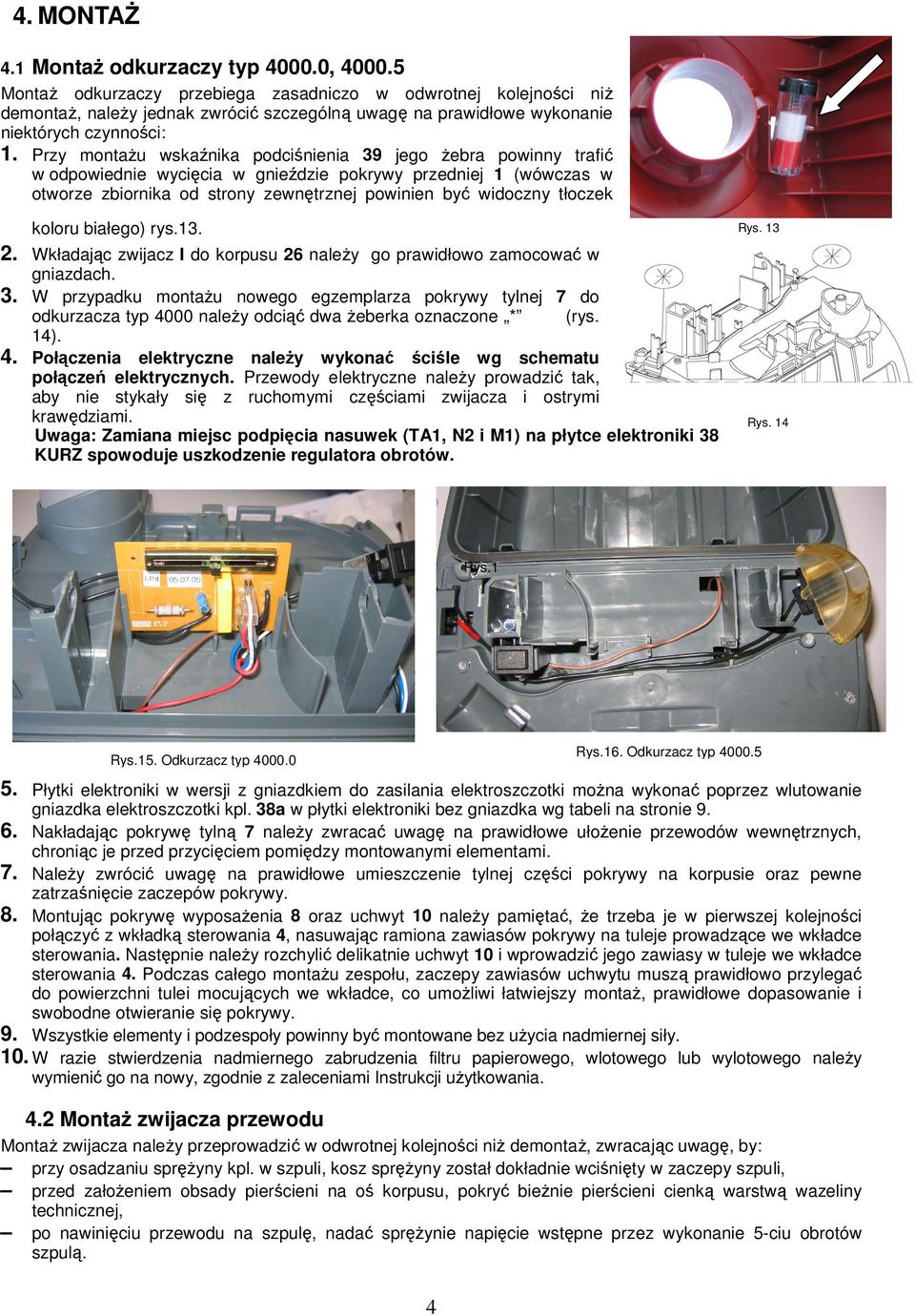

4 4. MONTAŻ 4. Montaż odkurzaczy typ , Montaż odkurzaczy przebiega zasadniczo w odwrotnej kolejności niż demontaż, należy jednak zwrócić szczególną uwagę na prawidłowe wykonanie niektórych czynności:. Przy montażu wskaźnika podciśnienia 39 jego żebra powinny trafić w odpowiednie wycięcia w gnieździe pokrywy przedniej (wówczas w otworze zbiornika od strony zewnętrznej powinien być widoczny tłoczek koloru białego) rys.3. Rys Wkładając zwijacz I do korpusu 26 należy go prawidłowo zamocować w gniazdach. 3. W przypadku montażu nowego egzemplarza pokrywy tylnej 7 do 4. odkurzacza typ 4000 należy odciąć dwa żeberka oznaczone * (rys. 4). Połączenia elektryczne należy wykonać ściśle wg schematu połączeń elektrycznych. Przewody elektryczne należy prowadzić tak, aby nie stykały się z ruchomymi częściami zwijacza i ostrymi krawędziami. Uwaga: Zamiana miejsc podpięcia nasuwek (TA, N2 i M) na płytce elektroniki 38 KURZ spowoduje uszkodzenie regulatora obrotów. Rys. 4 Rys. Rys.6. Odkurzacz typ Rys.5. Odkurzacz typ Płytki elektroniki w wersji z gniazdkiem do zasilania elektroszczotki można wykonać poprzez wlutowanie gniazdka elektroszczotki kpl. 38a w płytki elektroniki bez gniazdka wg tabeli na stronie Nakładając pokrywę tylną 7 należy zwracać uwagę na prawidłowe ułożenie przewodów wewnętrznych, chroniąc je przed przycięciem pomiędzy montowanymi elementami. 7. Należy zwrócić uwagę na prawidłowe umieszczenie tylnej części pokrywy na korpusie oraz pewne zatrzaśnięcie zaczepów pokrywy. 8. Montując pokrywę wyposażenia 8 oraz uchwyt 0 należy pamiętać, że trzeba je w pierwszej kolejności połączyć z wkładką sterowania 4, nasuwając ramiona zawiasów pokrywy na tuleje prowadzące we wkładce sterowania. Następnie należy rozchylić delikatnie uchwyt 0 i wprowadzić jego zawiasy w tuleje we wkładce sterowania 4. Podczas całego montażu zespołu, zaczepy zawiasów uchwytu muszą prawidłowo przylegać do powierzchni tulei mocujących we wkładce, co umożliwi łatwiejszy montaż, prawidłowe dopasowanie i swobodne otwieranie się pokrywy. 9. Wszystkie elementy i podzespoły powinny być montowane bez użycia nadmiernej siły. 0. W razie stwierdzenia nadmiernego zabrudzenia filtru papierowego, wlotowego lub wylotowego należy wymienić go na nowy, zgodnie z zaleceniami Instrukcji użytkowania. 4.2 Montaż zwijacza przewodu Montaż zwijacza należy przeprowadzić w odwrotnej kolejności niż demontaż, zwracając uwagę, by: przy osadzaniu sprężyny kpl. w szpuli, kosz sprężyny został dokładnie wciśnięty w zaczepy szpuli, przed założeniem obsady pierścieni na oś korpusu, pokryć bieżnie pierścieni cienką warstwą wazeliny technicznej, po nawinięciu przewodu na szpulę, nadać sprężynie napięcie wstępne przez wykonanie 5-ciu obrotów szpulą. 4

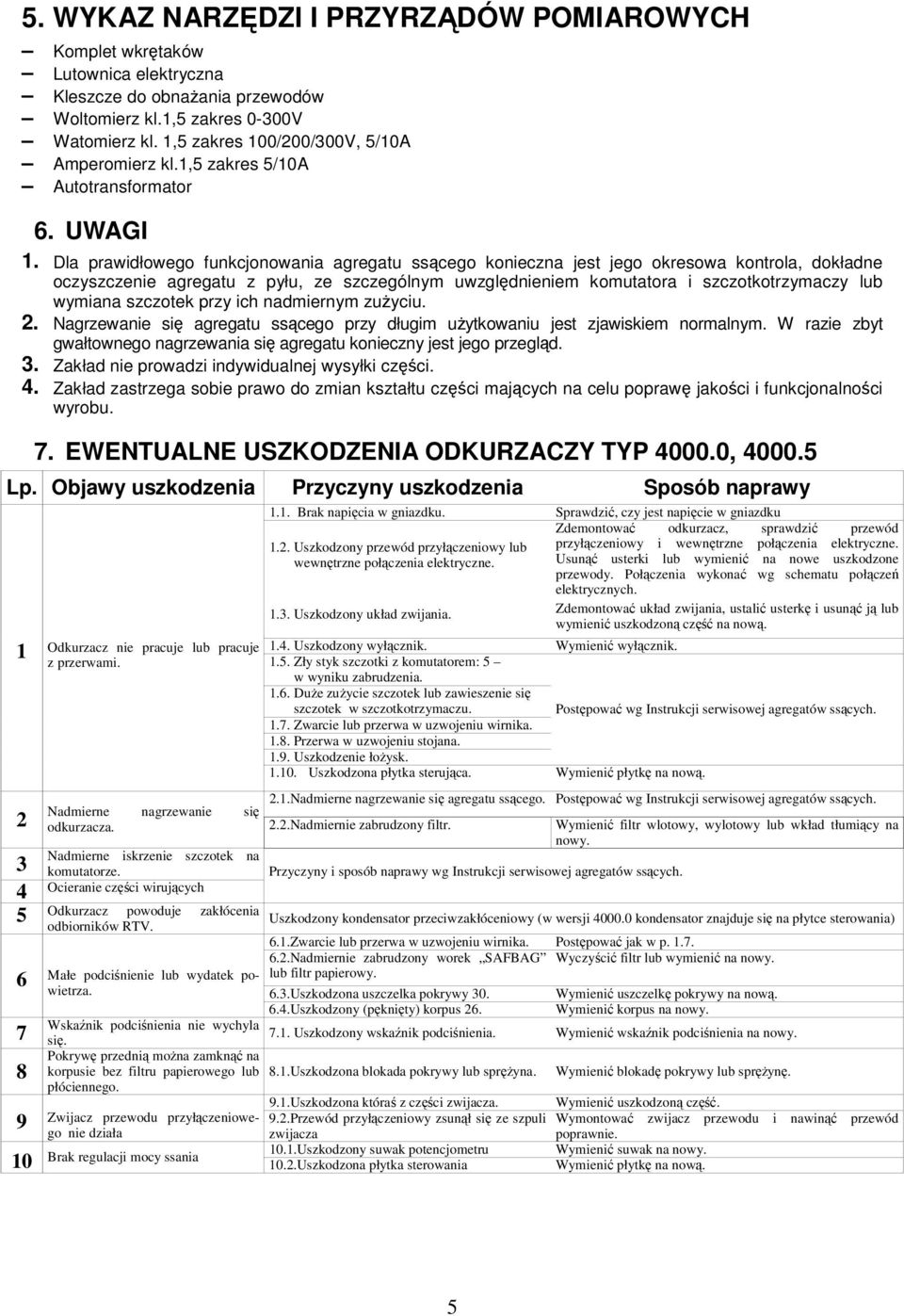

5 5. WYKAZ NARZĘDZI I PRZYRZĄDÓW POMIAROWYCH Komplet wkrętaków Lutownica elektryczna Kleszcze do obnażania przewodów Woltomierz kl.,5 zakres 0-300V Watomierz kl.,5 zakres 00/200/300V, 5/0A Amperomierz kl.,5 zakres 5/0A Autotransformator 6. UWAGI. Dla prawidłowego funkcjonowania agregatu ssącego konieczna jest jego okresowa kontrola, dokładne oczyszczenie agregatu z pyłu, ze szczególnym uwzględnieniem komutatora i szczotkotrzymaczy lub wymiana szczotek przy ich nadmiernym zużyciu. 2. Nagrzewanie się agregatu ssącego przy długim użytkowaniu jest zjawiskiem normalnym. W razie zbyt gwałtownego nagrzewania się agregatu konieczny jest jego przegląd. 3. Zakład nie prowadzi indywidualnej wysyłki części. 4. Zakład zastrzega sobie prawo do zmian kształtu części mających na celu poprawę jakości i funkcjonalności wyrobu. 7. EWENTUALNE USZKODZENIA ODKURZACZY TYP , Lp. Objawy uszkodzenia Przyczyny uszkodzenia Sposób naprawy Odkurzacz nie pracuje lub pracuje z przerwami... Brak napięcia w gniazdku. Sprawdzić, czy jest napięcie w gniazdku.2. Uszkodzony przewód przyłączeniowy lub wewnętrzne połączenia elektryczne. Zdemontować odkurzacz, sprawdzić przewód przyłączeniowy i wewnętrzne połączenia elektryczne. Usunąć usterki lub wymienić na nowe uszkodzone przewody. Połączenia wykonać wg schematu połączeń elektrycznych..3. Uszkodzony układ zwijania. Zdemontować układ zwijania, ustalić usterkę i usunąć ją lub wymienić uszkodzoną część na nową..4. Uszkodzony wyłącznik. Wymienić wyłącznik..5. Zły styk szczotki z komutatorem: 5 w wyniku zabrudzenia..6. Duże zużycie szczotek lub zawieszenie się szczotek w szczotkotrzymaczu. Postępować wg Instrukcji serwisowej agregatów ssących..7. Zwarcie lub przerwa w uzwojeniu wirnika..8. Przerwa w uzwojeniu stojana..9. Uszkodzenie łożysk..0. Uszkodzona płytka sterująca. Wymienić płytkę na nową. 2..Nadmierne nagrzewanie się agregatu ssącego. Postępować wg Instrukcji serwisowej agregatów ssących. Nadmierne nagrzewanie się 2 odkurzacza. 2.2.Nadmiernie zabrudzony filtr. Wymienić filtr wlotowy, wylotowy lub wkład tłumiący na nowy. Nadmierne iskrzenie szczotek na 3 komutatorze. Przyczyny i sposób naprawy wg Instrukcji serwisowej agregatów ssących. 4 Ocieranie części wirujących 5 Odkurzacz powoduje zakłócenia Uszkodzony kondensator przeciwzakłóceniowy (w wersji kondensator znajduje się na płytce sterowania) odbiorników RTV. 6..Zwarcie lub przerwa w uzwojeniu wirnika. Postępować jak w p Nadmiernie zabrudzony worek SAFBAG Wyczyścić filtr lub wymienić na nowy. lub filtr papierowy. 6 Małe podciśnienie lub wydatek powietrza. 6.3.Uszkodzona uszczelka pokrywy 30. Wymienić uszczelkę pokrywy na nową. 6.4.Uszkodzony (pęknięty) korpus 26. Wymienić korpus na nowy. Wskaźnik podciśnienia nie wychyla Uszkodzony wskaźnik podciśnienia. się. Wymienić wskaźnik podciśnienia na nowy. 8 Pokrywę przednią można zamknąć na korpusie bez filtru papierowego lub 8..Uszkodzona blokada pokrywy lub sprężyna. płóciennego. Wymienić blokadę pokrywy lub sprężynę. 9..Uszkodzona któraś z części zwijacza. Wymienić uszkodzoną część. 9 Zwijacz przewodu przyłączeniowego nie działa zwijacza poprawnie. 9.2.Przewód przyłączeniowy zsunął się ze szpuli Wymontować zwijacz przewodu i nawinąć przewód 0 Brak regulacji mocy ssania 0..Uszkodzony suwak potencjometru Wymienić suwak na nowy. 0.2.Uszkodzona płytka sterowania Wymienić płytkę na nową. 5

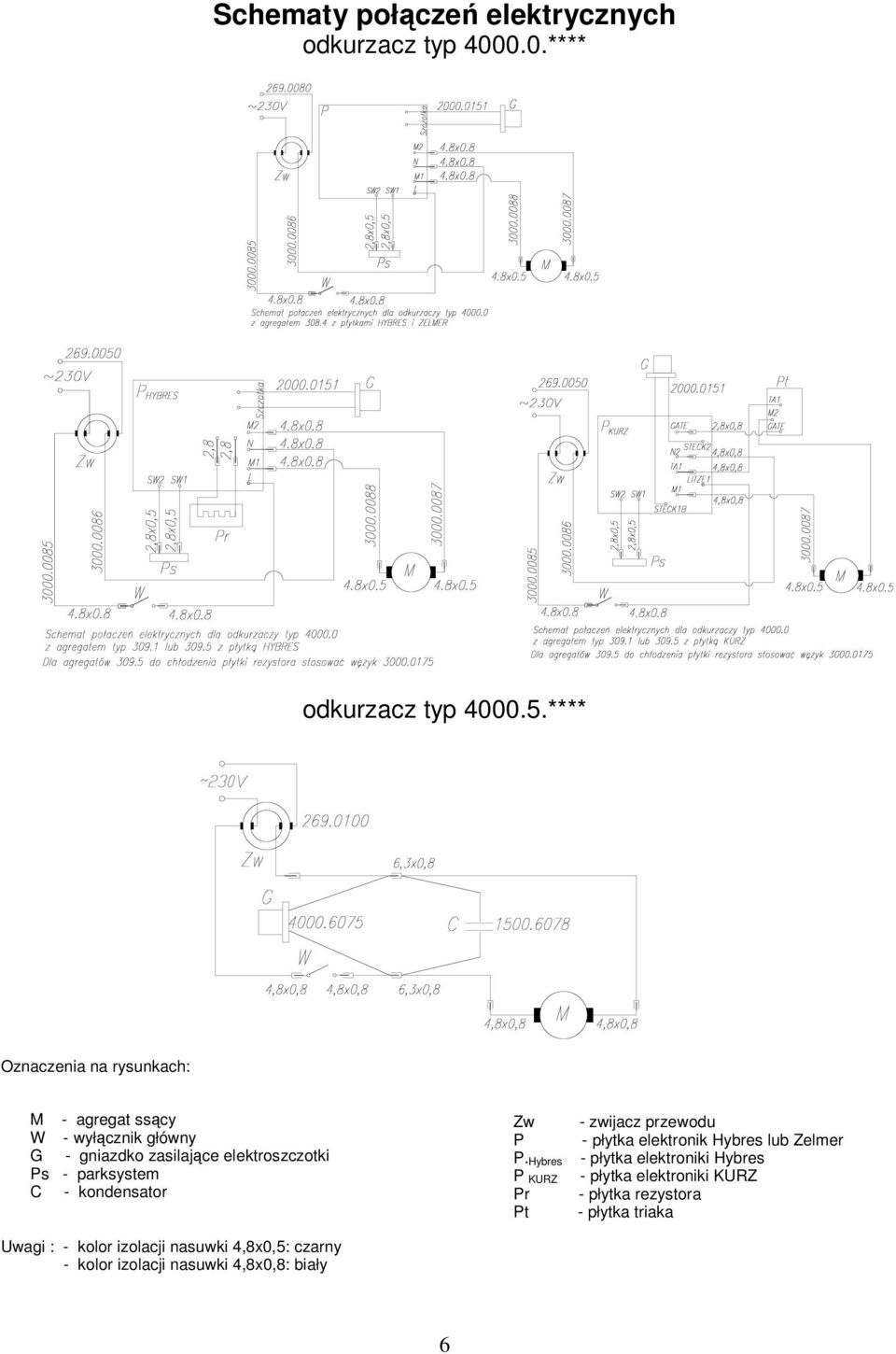

6 Schematy połączeń elektrycznych odkurzacz typ **** odkurzacz typ **** Oznaczenia na rysunkach: M - agregat ssący W - wyłącznik główny G - gniazdko zasilające elektroszczotki Ps - parksystem C - kondensator Zw - zwijacz przewodu P - płytka elektronik Hybres lub Zelmer P. Hybres - płytka elektroniki Hybres P KURZ - płytka elektroniki KURZ Pr - płytka rezystora Pt - płytka triaka Uwagi : - kolor izolacji nasuwki 4,8x0,5: czarny - kolor izolacji nasuwki 4,8x0,8: biały 6

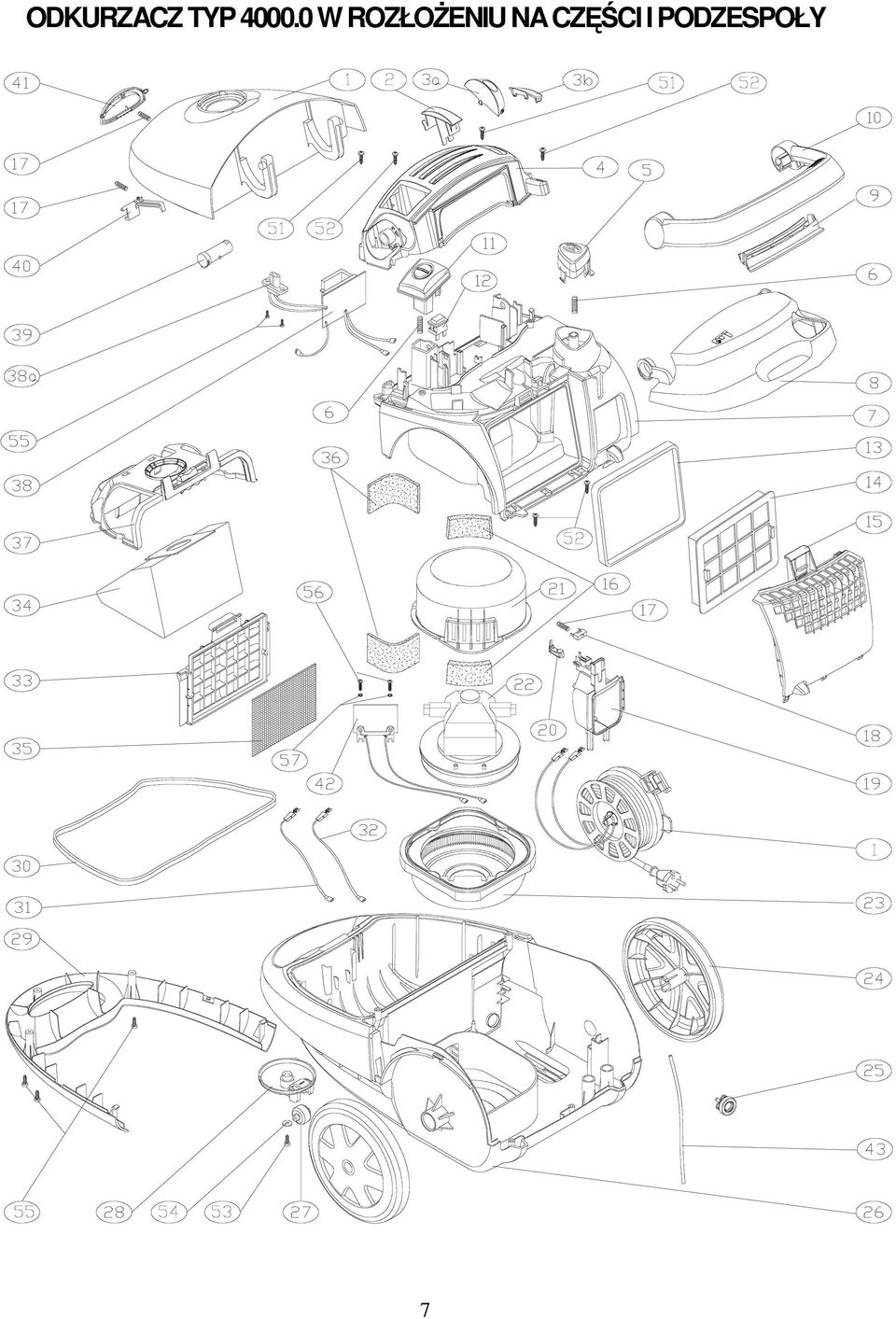

7 ODKURZACZ TYP W ROZŁOŻENIU NA CZĘŚCI I PODZESPOŁY 4 3a 3b a

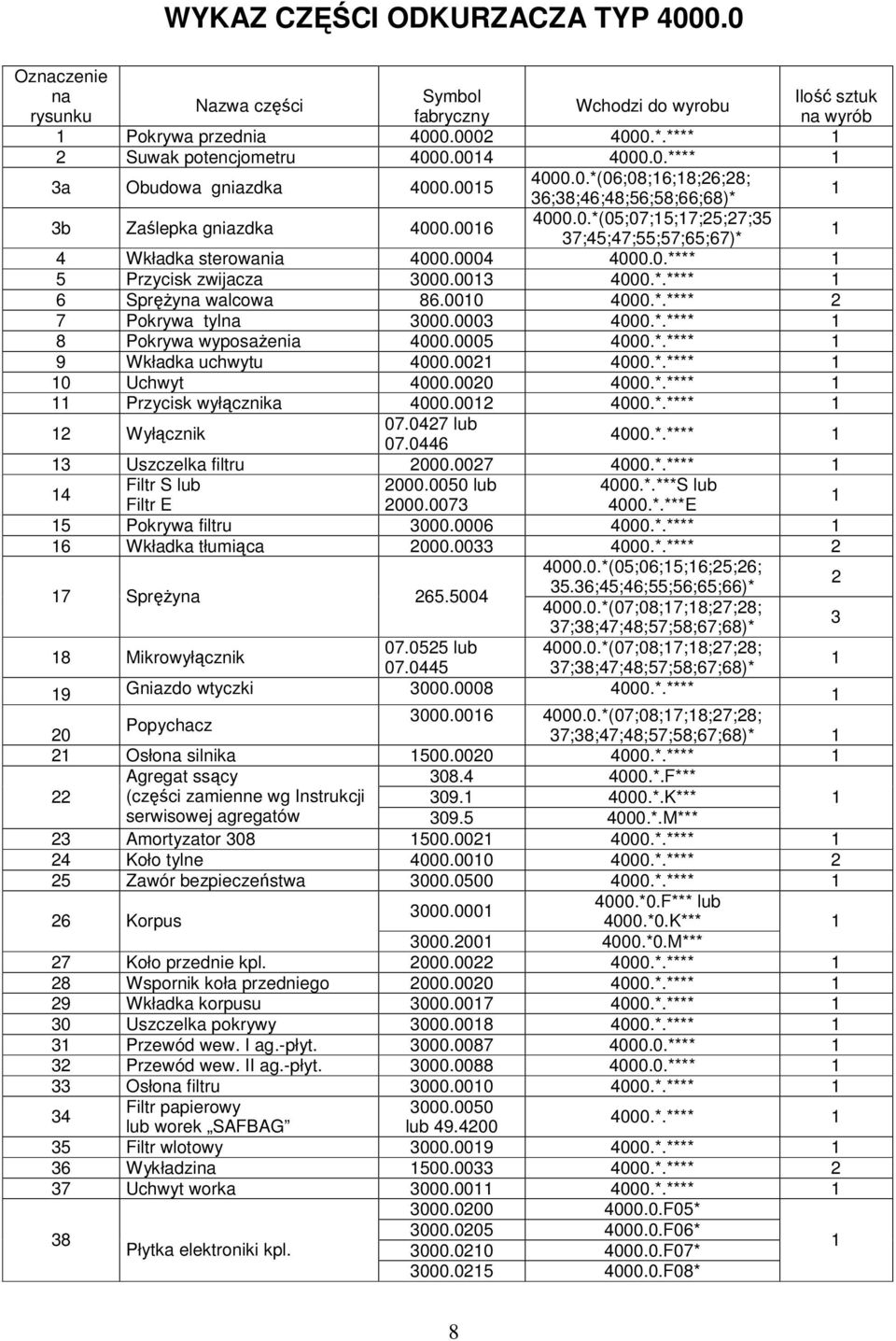

8 WYKAZ CZĘŚCI ODKURZACZA TYP Oznaczenie na rysunku Nazwa części Symbol fabryczny Wchodzi do wyrobu Pokrywa przednia *.**** 2 Suwak potencjometru **** 3a Obudowa gniazdka *(06;08;6;8;26;28; 36;38;46;48;56;58;66;68)* 3b Zaślepka gniazdka *(05;07;5;7;25;27;35 37;45;47;55;57;65;67)* 4 Wkładka sterowania **** 5 Przycisk zwijacza *.**** 6 Sprężyna walcowa *.**** 2 7 Pokrywa tylna *.**** 8 Pokrywa wyposażenia *.**** 9 Wkładka uchwytu *.**** 0 Uchwyt *.**** Przycisk wyłącznika *.**** Ilość sztuk na wyrób 2 Wyłącznik lub *.**** 3 Uszczelka filtru *.**** 4 Filtr S lub lub 4000.*.***S lub Filtr E *.***E 5 Pokrywa filtru *.**** 6 Wkładka tłumiąca *.**** *(05;06;5;6;25;26; 7 Sprężyna Mikrowyłącznik lub ;45;46;55;56;65;66)* *(07;08;7;8;27;28; 37;38;47;48;57;58;67;68)* *(07;08;7;8;27;28; 37;38;47;48;57;58;67;68)* 9 Gniazdo wtyczki *.**** *(07;08;7;8;27;28; Popychacz 20 37;38;47;48;57;58;67;68)* 2 Osłona silnika *.**** Agregat ssący *.F*** 22 (części zamienne wg Instrukcji *.K*** serwisowej agregatów *.M*** 23 Amortyzator ssących) *.**** 24 Koło tylne *.**** 2 25 Zawór bezpieczeństwa *.**** 4000.*0.F*** lub Korpus 4000.*0.K*** *0.M*** 27 Koło przednie kpl *.**** 28 Wspornik koła przedniego *.**** 29 Wkładka korpusu *.**** 30 Uszczelka pokrywy *.**** 3 Przewód wew. I ag.-płyt **** 32 Przewód wew. II ag.-płyt **** 33 Osłona filtru *.**** 34 Filtr papierowy lub worek SAFBAG lub *.**** 35 Filtr wlotowy *.**** 36 Wykładzina *.**** 2 37 Uchwyt worka *.**** F05* F06* Płytka elektroniki kpl F07* F08* 2 3 8

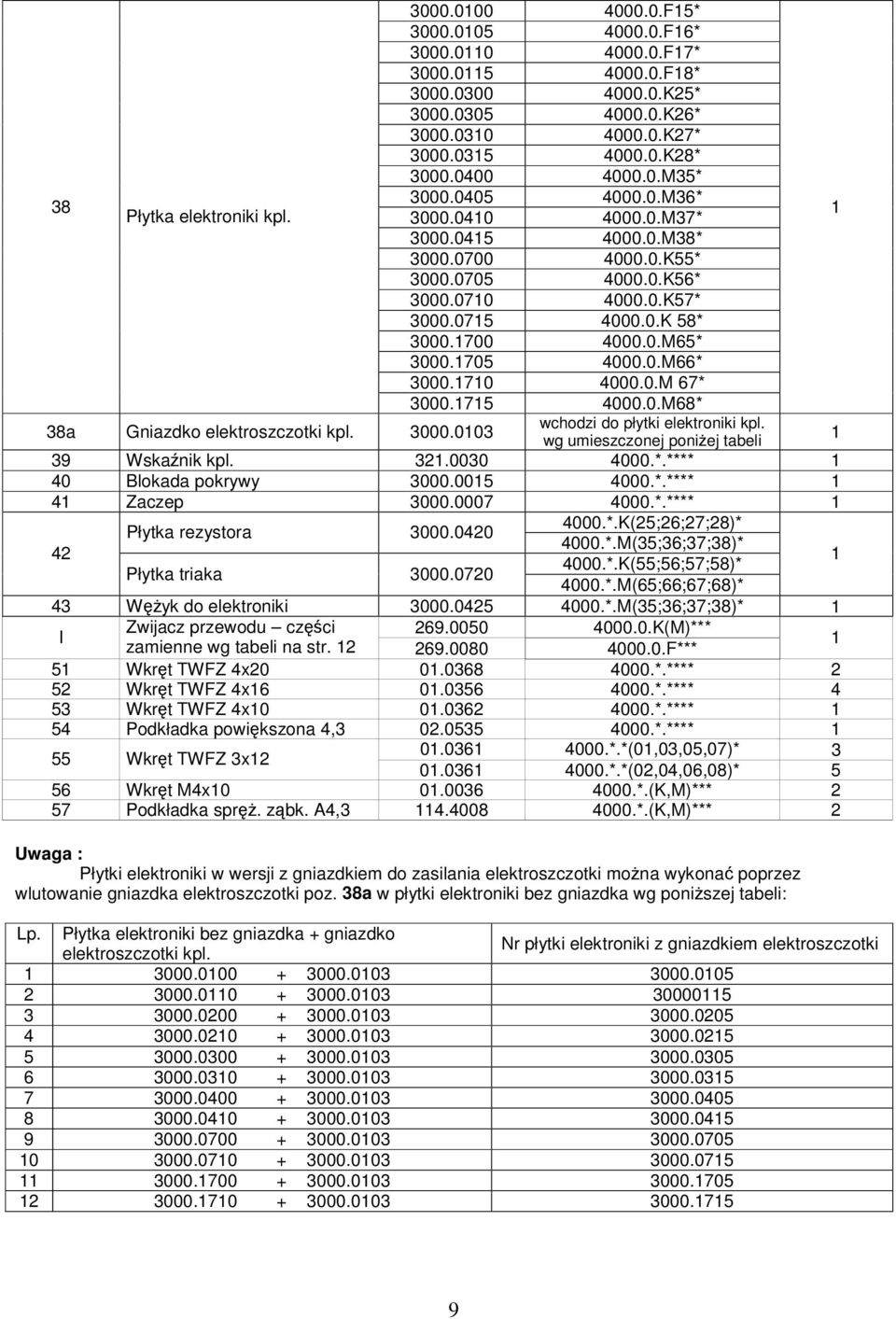

9 F5* F6* F7* F8* K25* K26* K27* K28* M35* M36* Płytka elektroniki kpl M37* M38* K55* K56* K57* K 58* M65* M66* M 67* M68* wchodzi do płytki elektroniki kpl. 38a Gniazdko elektroszczotki kpl wg umieszczonej poniżej tabeli 39 Wskaźnik kpl *.**** 40 Blokada pokrywy *.**** 4 Zaczep *.**** 42 Płytka rezystora *.K(25;26;27;28)* 4000.*.M(35;36;37;38)* Płytka triaka *.K(55;56;57;58)* 4000.*.M(65;66;67;68)* 43 Wężyk do elektroniki *.M(35;36;37;38)* I Zwijacz przewodu części K(M)*** zamienne wg tabeli na str F*** 5 Wkręt TWFZ 4x *.**** 2 52 Wkręt TWFZ 4x *.**** 4 53 Wkręt TWFZ 4x *.**** 54 Podkładka powiększona 4, *.**** *.*(0,03,05,07)* 55 Wkręt TWFZ 3x *.*(02,04,06,08)* 5 56 Wkręt M4x *.(K,M)*** 2 57 Podkładka spręż. ząbk. A4, *.(K,M)*** 2 Uwaga : Płytki elektroniki w wersji z gniazdkiem do zasilania elektroszczotki można wykonać poprzez wlutowanie gniazdka elektroszczotki poz. 38a w płytki elektroniki bez gniazdka wg poniższej tabeli: Lp. Płytka elektroniki bez gniazdka + gniazdko elektroszczotki kpl. Nr płytki elektroniki z gniazdkiem elektroszczotki

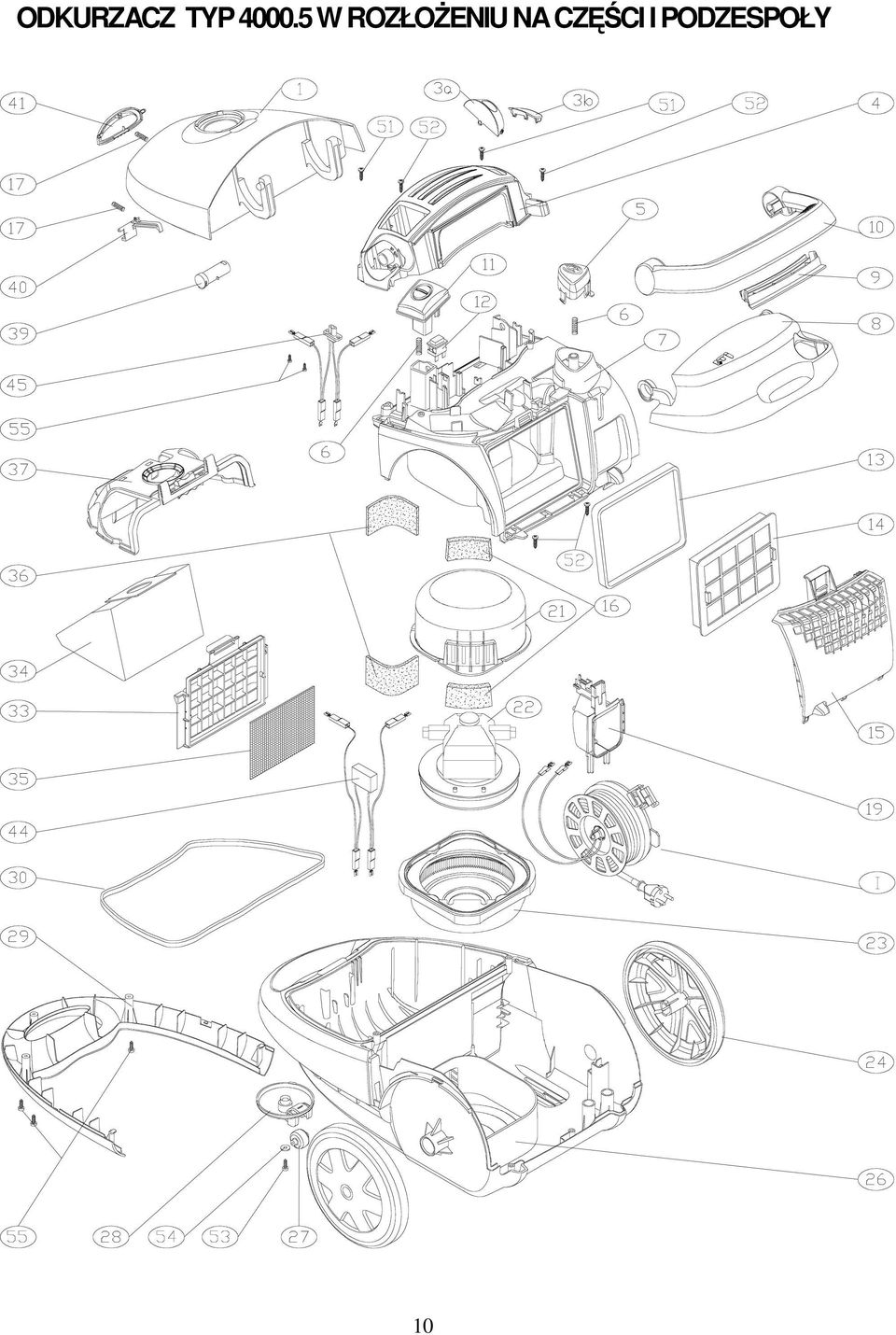

10 ODKURZACZ TYP W ROZŁOŻENIU NA CZĘŚCI I PODZESPOŁY 4 3a 3b

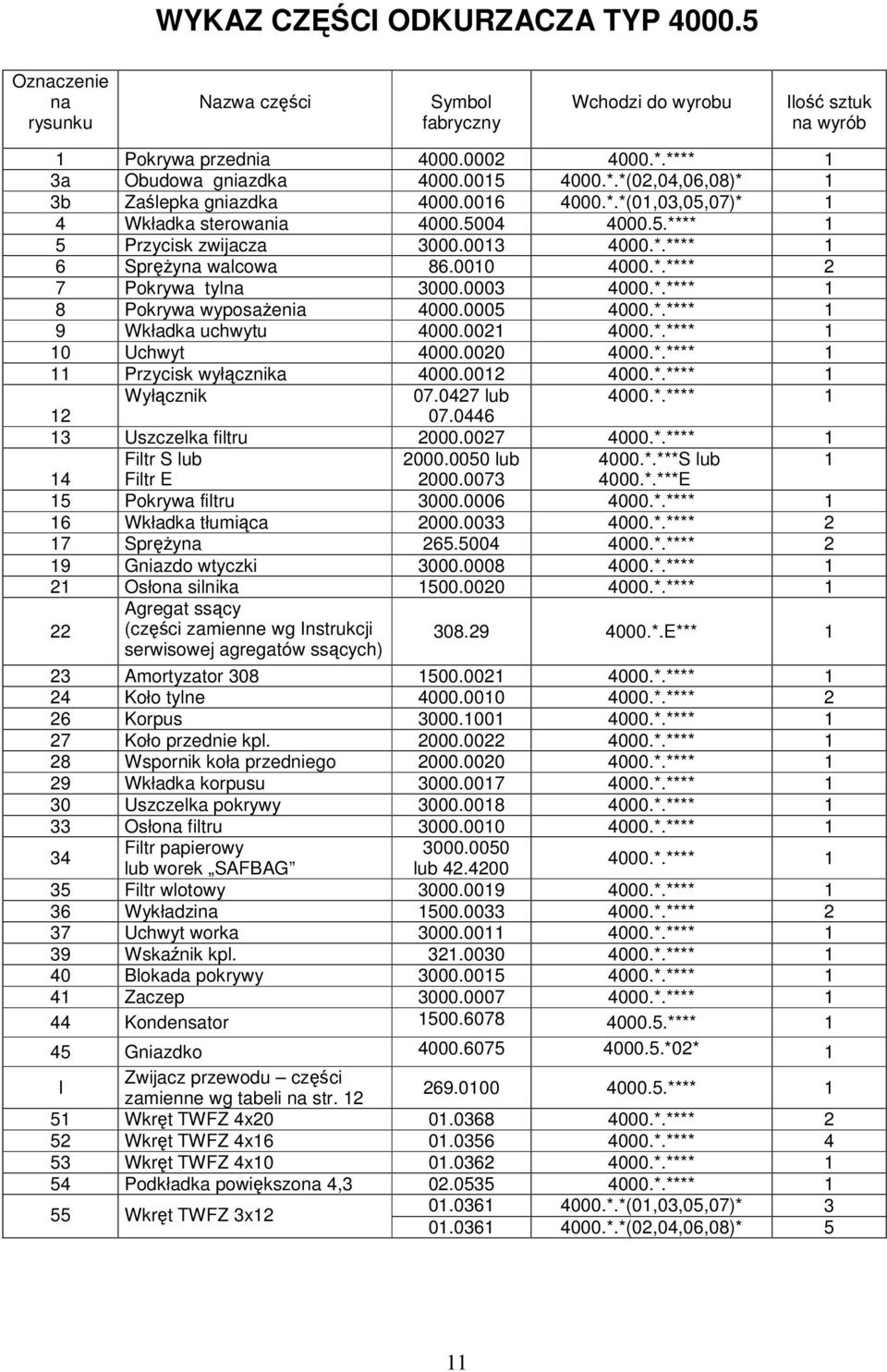

11 WYKAZ CZĘŚCI ODKURZACZA TYP Oznaczenie na rysunku Nazwa części Symbol fabryczny Wchodzi do wyrobu Ilość sztuk na wyrób Pokrywa przednia *.**** 3a Obudowa gniazdka *.*(02,04,06,08)* 3b Zaślepka gniazdka *.*(0,03,05,07)* 4 Wkładka sterowania **** 5 Przycisk zwijacza *.**** 6 Sprężyna walcowa *.**** 2 7 Pokrywa tylna *.**** 8 Pokrywa wyposażenia *.**** 9 Wkładka uchwytu *.**** 0 Uchwyt *.**** Przycisk wyłącznika *.**** Wyłącznik lub 4000.*.**** Uszczelka filtru *.**** Filtr S lub lub 4000.*.***S lub 4 Filtr E *.***E 5 Pokrywa filtru *.**** 6 Wkładka tłumiąca *.**** 2 7 Sprężyna *.**** 2 9 Gniazdo wtyczki *.**** 2 Osłona silnika *.**** 22 Agregat ssący (części zamienne wg Instrukcji *.E*** serwisowej agregatów ssących) 23 Amortyzator *.**** 24 Koło tylne *.**** 2 26 Korpus *.**** 27 Koło przednie kpl *.**** 28 Wspornik koła przedniego *.**** 29 Wkładka korpusu *.**** 30 Uszczelka pokrywy *.**** 33 Osłona filtru *.**** 34 Filtr papierowy lub worek SAFBAG lub *.**** 35 Filtr wlotowy *.**** 36 Wykładzina *.**** 2 37 Uchwyt worka *.**** 39 Wskaźnik kpl *.**** 40 Blokada pokrywy *.**** 4 Zaczep *.**** 44 Kondensator **** 45 Gniazdko *02* I Zwijacz przewodu części zamienne wg tabeli na str **** 5 Wkręt TWFZ 4x *.**** 2 52 Wkręt TWFZ 4x *.**** 4 53 Wkręt TWFZ 4x *.**** 54 Podkładka powiększona 4, *.**** *.*(0,03,05,07)* 55 Wkręt TWFZ 3x *.*(02,04,06,08)* 5

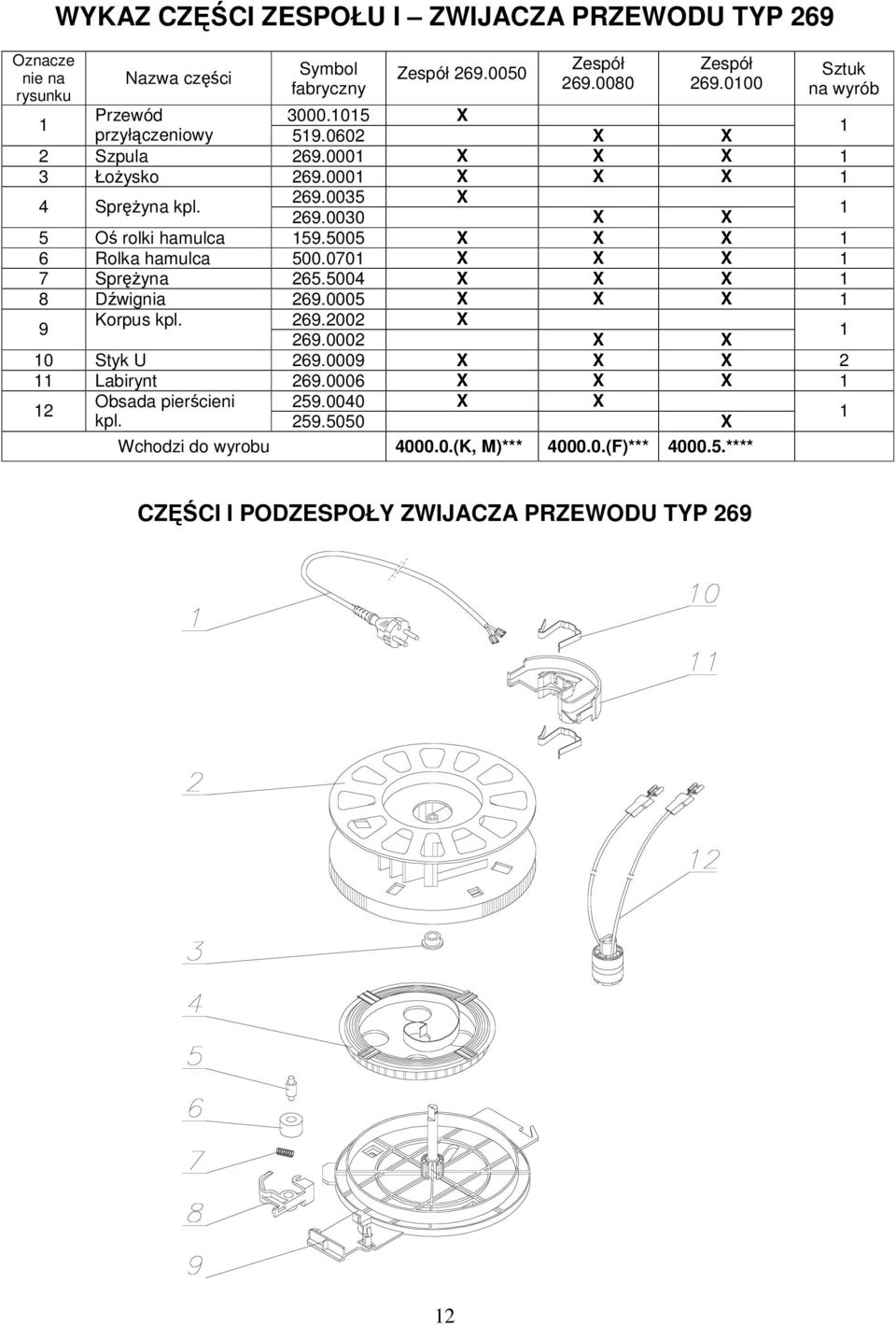

12 Oznacze nie na rysunku WYKAZ CZĘŚCI ZESPOŁU I ZWIJACZA PRZEWODU TYP 269 Nazwa części Symbol fabryczny Zespół Zespół Zespół Sztuk na wyrób Przewód X przyłączeniowy X X 2 Szpula X X X 3 Łożysko X X X X 4 Sprężyna kpl X X 5 Oś rolki hamulca X X X 6 Rolka hamulca X X X 7 Sprężyna X X X 8 Dźwignia X X X 9 Korpus kpl X X X 0 Styk U X X X 2 Labirynt X X X 2 Obsada pierścieni X X kpl X Wchodzi do wyrobu (K, M)*** (F)*** **** CZĘŚCI I PODZESPOŁY ZWIJACZA PRZEWODU TYP 269 2

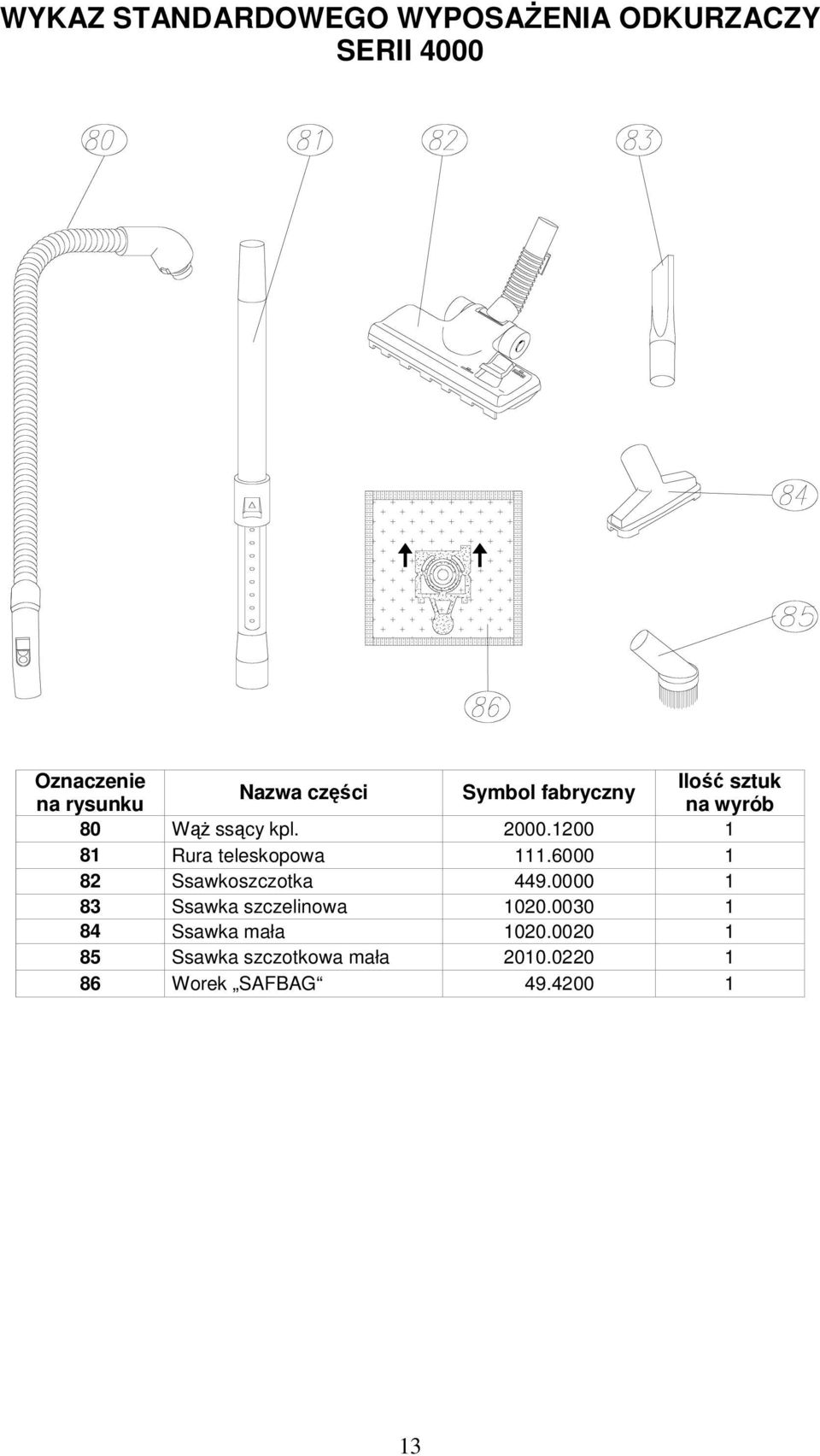

13 WYKAZ STANDARDOWEGO WYPOSAŻENIA ODKURZACZY SERII 4000 Oznaczenie na rysunku Nazwa części Symbol fabryczny Ilość sztuk na wyrób 80 Wąż ssący kpl Rura teleskopowa Ssawkoszczotka Ssawka szczelinowa Ssawka mała Ssawka szczotkowa mała Worek SAFBAG
