1 Rzeszów kwiecień 2009 ul. Hoffmanowej 19 INSTRUKCJA SERWISOWA ODKURZACZY TYP i SP WYDANIE II 1. PARAMETRY TECHNICZNE Typ Parametry SP Napięcie znamionowe 230 V, ~50 Hz 230 V, ~50 Hz Moc średnia 1200 W ± 15% 1200 W ± 15% Podciśnienie 190 hpa 190 hpa Sprawność min. 20% min. 20% Klasa izolacji II II Zabezpieczenie sieci max. 16 A max. 16 A Typ agregatu PH5 PH5 Zwijacz Tak Tak Regulacja mocy Tak, z miękkim startem Tak, z miękkim startem Długość przewodu 6 m ±10% 6 m ±10% Filtr Mikrofiltr ACF Filtr H11 (HEPA) Poziom mocy akustycznej maks. 75 db(a) maks. 75 db(a) 2. BUDOWA ODKURZACZY I PODZESPOŁÓW Obudowy odkurzaczy typ i SP wykonane w całości z tworzyw sztucznych. Odkurzacze wyposażone są w kółka jezdne, mechaniczny wskaźnik podciśnienia informujący o stopniu zapełnienia worka SAFBAG kurzem, zawór bezpieczeństwa otwierający dodatkowy przepływ powietrza w przypadku zatkania wlotu lub zapełnienia worka, filtr wlotowy i wylotowy stanowiące bardzo skuteczny system filtracji oraz mechaniczny zwijacz przewodu przyłączeniowego. Obydwa typy różnią się między sobą wyposażeniem, mocą maksymalną i rodzajem filtra wylotowego. 3. DEMONTAŻ ODKURZACZY 3.1 Demontaż odkurzaczy typ 1100 Przed przystąpieniem do pracy należy dokładnie zapoznać się z treścią niniejszej Instrukcji serwisowej oraz Instrukcji użytkowania wyrobu. Napraw powinien dokonywać tylko odpowiednio przeszkolony pracownik serwisu. Wszelkich napraw należy dokonywać po odłączeniu urządzenia od sieci.

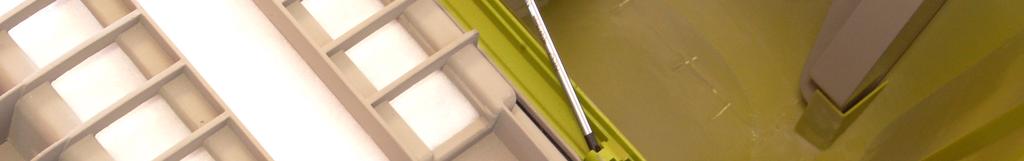

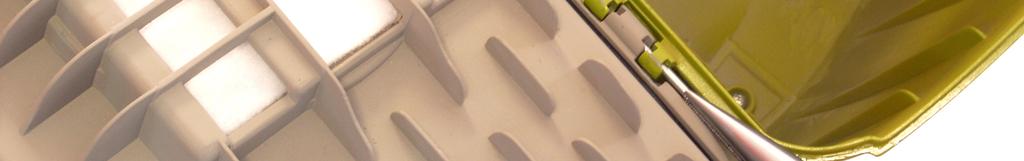

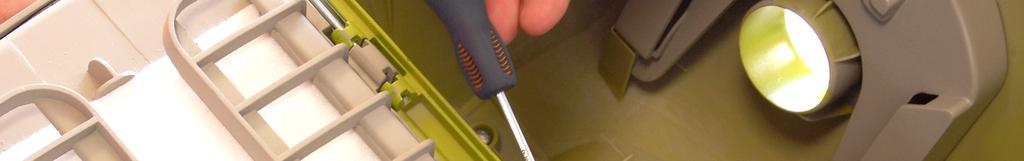

2 Demontaż odkurzacza. Demontaż należy przeprowadzić na stole pokrytym czystym filcem lub innym miękkim materiałem, zwracając uwagę, aby nie porysować części wykonanych z tworzywa. Ustawić odkurzacz na stole: - zwolnić zaczep pokrywy 18 i otworzyć odkurzacz, - trzymając za płytkę worka 6 lekko odchylić ją do wewnątrz, następnie wyjąć worek SAFBAG 6 z pokrywy przedniej 3, - odkręcić wkręt TWFZ 4x10 37 mocujący uchwyt worka 5 do pokrywy przedniej 3, - z prowadnic pokrywy przedniej wysunąć uchwyt worka 5, - z gniazda pokrywy przedniej wyjąć wskaźnik kompletny 4, - odkręcić dwa kręty TWFZ 4x16 38 mocujące uchwyt 1 wraz z wkładką uchwytu 2 do pokrywy przedniej 3, - obrócić pokrywę przednią w celu demontażu wspornika kółka przedniego: wykręcić wkręt TWFZ 4x10 37, wyjąć podkładkę powiększoną 34, zdjąć wspornik koła przedniego 8 i wyczepić koło przednie kompletne 9, - używając cienkiego wkrętaka i szczypiec wyjąć z zawiasów pokrywy przedniej 3 i korpusu 11 dwa sworznie 7 (rys.1), - używając cienkiego wkrętaka wyjąć z kanałka korpusu 11 uszczelkę pokrywy 10, - z użebrowanych prowadnic korpusu 11 wysunąć filtr wlotowy 33, Rys. 1 - otworzyć pokrywę wyposażenia 25, wyjąć wyposażenie. Wyczepić i wyjąć pokrywę wyposażenia 25 z pokrywy tylnej 23 (rys. 2), Rys. 2 - wyczepić i zdjąć pokrywę filtra 28 oraz wyjąć filtr wylotowy 26 lub 27, - wykręcić cztery wkręty TWFZ 4x16 38 mocujące korpus 11 z pokrywą tylną 23, - naciskając poprzez otwory wlotowe korpusu na wałek agregatu ssącego 31 lub amortyzator 32 rozłożyć rozkręcone części odkurzacza, 2 2

3 Rys. 4 Rys. 3 - wyjąć przycisk wyłącznika 13 wraz ze sprężyną 16 oraz przycisk zwijacza 15 wraz ze sprężyną 16 z gniazd pokrywy tylnej 23 (rys. 3), - wyjąć włącznik 21 z gniazda prowadnic pokrywy tylnej 23, - wysunąć płytkę regulatora 39 z prowadnic pokrywy tylnej 23, - rozłączyć przewody połączeń wewnętrznych: od płytki regulatora 39 od włącznika 21 i zwijacza przewodu 19, - unieść zwijacz przewodu 19 i wysunąć jego przewody ze szczeliny mocującej, - odłączyć przewód przyłączeniowy 20 (postępować jak podano w demontażu zwijacza przewodu). - wyjąć agregat ssący 31 wraz z amortyzatorem 32, - zdjąć amortyzator 32 z osłony turbiny agregatu ssącego, - rozłączyć połączenia na silniku, odkręcić dwa wkręty 36 mocujące płytkę triaka 39 do tarczy łożyskowej agregatu, - z pokrywy tylnej wyjąć osłonę agregatu 29, - z osłony agregatu wyjąć wkładki tłumiące 30, - używając płaskiego wkrętaka wyjąć uszczelkę filtra 22 z kanałka pokrywy tylnej 23, - zwolnić cztery zaczepy na zaworze bezpieczeństwa 12, od strony zbiornika odkurzacza i wyjąć go z korpusu 11, - odginając zaczepy, wyjąć koła tylne 24 z gniazd w pokrywie tylnej Demontaż zwijacza przewodu (rys. na str. 11) UWAGA: Należy zachować ostrożność podczas demontażu zwijacza, gdyż przypadkowe naciśnięcie hamulca może spowodować uruchomienie mechanizmu zwijania i doprowadzić do zranienia. Przed przystąpieniem do demontażu zwijacza należy odwinąć przewód przyłączeniowy bez napinania sprężyny (nie obracając szpuli 1), zwolnić hamulec i wyeliminować napięcie wstępne sprężyny: - śrubokrętem podważyć osłonę konektorów zabezpieczającą połączenie przewodu przyłączeniowego ze stykami. Ściągnąć nasuwki przewodu przyłączeniowego ze styków U 10, zdjąć pętlę przewodu z haka na obwodzie szpuli, - wypchnąć styki 10, - z trzpienia korpusu 8 ściągnąć obsadę pierścieni 9, - z korpusu 8 ściągnąć szpulę 1, sprężynę 6 oraz dźwignię 7, - ze szpuli zdemontować sprężynę kompletną 3 oraz łożysko

4 4. MONTAŻ 4.1 Montaż odkurzaczy typ 1100 Montaż odkurzaczy przebiega zasadniczo w odwrotnej kolejności niż demontaż, należy jednak zwrócić szczególną uwagę na prawidłowe wykonanie niektórych czynności: Rys.5 1. Przez otwór w pokrywie tylnej 23 przełożyć koniec przewodu przyłączeniowego 20. Przewód podłączyć do układu zwijania wg opisu poniżej. Wkładając układ zwijania 19 do pokrywy tylnej należy go prawidłowo zamocować w trzech gniazdach pokrywy. Dłuższy przewód zwijacza przewodu (brązowy lub niebieski) przełożyć przez szczelinę pomiędzy nabką a kołnierzem na osłonie agregatu i podpiąć go do dolnej wsuwki wyłącznika 21. Drugi przewód zwijacza podłączyć wg schematu połączeń elektrycznych do płytki. 2. Zwrócić uwagę na jednoznaczne położenie amortyzatora 32 na żebrze osłony agregatu 29 (w wycięcie na amortyzatorze wchodzą żeberka bazujące osłony agregatu rys.5 strzałki). 3. Zwrócić uwagę na prawidłowe, jednoznaczne ułożenie przewodów w szczelinie amortyzatora

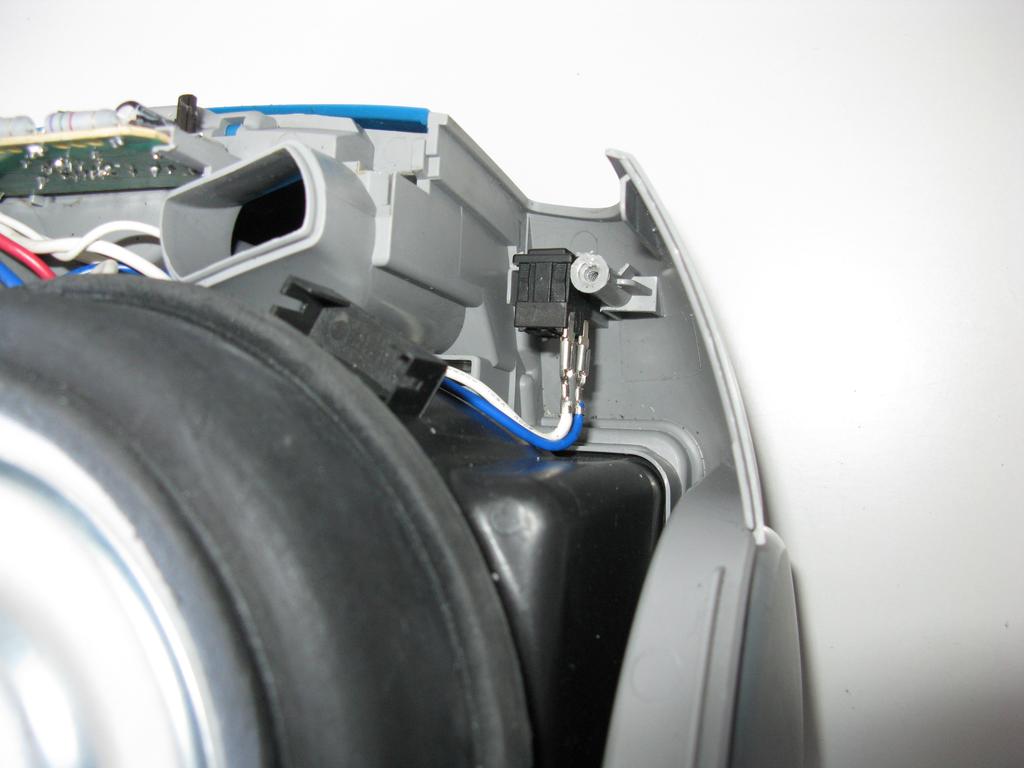

5 Rys.6 Rys.7 4. Połączenia elektryczne należy wykonać ściśle wg schematu połączeń elektrycznych. Przewody elektryczne należy prowadzić tak, aby nie stykały się z ruchomymi częściami zwijacza i ostrymi krawędziami (rys. 7). 5. Nakładając korpus 11 należy zwracać uwagę na prawidłowe ułożenie przewodów wewnętrznych w pokrywie tylnej 23 uniemożliwiające ich przycięcie pomiędzy montowanymi elementami. 6. Wszystkie elementy i podzespoły powinny być montowane bez użycia nadmiernej siły. 7. W razie stwierdzenia nadmiernego zabrudzenia worka SAFBAG, filtru wlotowego lub wylotowego należy wymienić go na nowy, zgodnie z zaleceniami Instrukcji użytkowania. 4.2 Montaż zwijacza przewodu Montaż zwijacza należy przeprowadzić w odwrotnej kolejności niż demontaż, zwracając przy tym uwagę, aby: przy osadzaniu sprężyny kpl. w szpuli, kosz sprężyny został dokładnie wciśnięty w zaczep szpuli, przed założeniem obsady pierścieni na oś korpusu, pokryć bieżnie pierścieni warstwą wazeliny technicznej lub smaru CG-532 firmy Elektrotube, przy wsuwaniu styków należy zwrócić uwagę na to, aby się nie zdeformowały, pchnąć do zatrzaśnięcia się ich na obwodzie pierścieni. przy montażu przewodu przyłączeniowego zwrócić uwagę, aby zakładać nasuwki żył przewodu zawinięciami do dołu. Żyły przewodu wcisnąć w szczeliny żebra, tak by odległość końców okuć nasuwek wyniosła ok. 2-3 mm od żebra. Przewód przyłączeniowy wcisnąć (mniejszym wymiarem) w żebro. Zwrócić uwagę, aby nie nastąpiło odgięcie U styków, co może spowodować zmianę nacisku na styki pierścieniowe. Pod osłoną powinno znajdować się 10-13mm opony przewodu. Zgiąć osłonę zamykającą gniazdo szpuli i mocno docisnąć do zatrzaśnięcia zaczepów. Wykonać pętlę na przewodzie przyłączeniowym, wsunąć ją pod półkę szpuli, nasunąć na hak. Zacisnąć pętlę, aż do zatrzaśnięcia żebra blokującego wysuwanie się przewodu. Prawidłowy montaż przewodu przyłączeniowego przedstawi poniższy rysunek. po nawinięciu przewodu na szpulę, nadać sprężynie napięcie wstępne przez wykonanie 5-ciu obrotów szpulą. 5 5

6 5. WYKAZ NARZĘDZI I PRZYRZĄDÓW POMIAROWYCH Komplet wkrętaków Lutownica elektryczna Kleszcze do obnażania przewodów Woltomierz kl.1,5 zakres 0-300V Watomierz kl. 1,5 zakres 100/200/300V, 5/10A Amperomierz kl.1,5 zakres 5/10A Autotransformator 6. UWAGI WSZELKIE NAPRAWY NALEŻY PRZEPROWADZAĆ PO ODŁĄCZENIU ODKURZA- CZA OD SIECI. 1. Konserwacje, przeglądy i naprawy winien przeprowadzać pracownik o odpowiednich kwalifikacjach. Pracownik ten winien zapoznać się z instrukcją użytkowania właściwego typu odkurzacza oraz niniejszą instrukcją. 2. Dla prawidłowego funkcjonowania agregatu ssącego konieczna jest jego okresowa kontrola, dokładne oczyszczenie agregatu z pyłu, ze szczególnym uwzględnieniem komutatora i szczotkotrzymaczy lub wymiana szczotek przy ich nadmiernym zużyciu. 3. Nagrzewanie się agregatu ssącego przy długim użytkowaniu jest zjawiskiem normalnym. W razie zbyt gwałtownego nagrzewania się agregatu konieczny jest jego przegląd. 6

7 4. ZAKŁAD NIE PROWADZI INDYWIDUALNEJ WYSYŁKI CZĘŚCI. 5. ZAKŁAD ZASTRZEGA SOBIE PRAWO ZMIAN KSZTAŁTU CZĘŚCI, MAJĄCYCH NA CELU POPRAWĘ JAKOŚCI I FUNKCJONALNOŚĆ TEGO WYROBU. 7. Ewentualne uszkodzenia odkurzaczy typ 1100 Lp Objawy uszkodzenia Odkurzacz nie pracuje lub pracuje z przerwami. Przyczyny uszkodzenia Sposób naprawy 1.1. Brak napięcia w gniazdku. Sprawdzić, czy jest napięcie w gniazdku 1.2. Uszkodzony przewód przyłączeniowy lub wewnętrzne połączenia elektryczne Uszkodzony układ zwijania. Zdemontować odkurzacz, sprawdzić przewód przyłączeniowy i wewnętrzne połączenia elektryczne. Usunąć usterki lub wymienić na nowe uszkodzone przewody. Połączenia wykonać wg schematu połączeń elektrycznych. Zdemontować układ zwijania, ustalić usterkę i usunąć ją lub wymienić uszkodzoną część na nową Uszkodzony wyłącznik. Wymienić wyłącznik Zły styk szczotki z komutatorem w wyniku zabrudzenia Duże zużycie szczotek lub zawieszenie się szczotek w szczotkotrzymaczu Zwarcie lub przerwa w uzwojeniu wirnika Przerwa w uzwojeniu stojana Uszkodzenie łożysk. Postępować wg Instrukcji serwisowej agregatów ssących Uszkodzona płytka regulatora lub triaka Wymienić płytkę na nową. (1100.0). Nadmierne 2.1.Nadmierne nagrzewanie się agregatu nagrzewanie ssącego. Postępować wg Instrukcji serwisowej agregatów ssących. się odkurzacza. 2.2.Nadmiernie zabrudzony filtr. Wymienić filtr wlotowy, wylotowy lub wkład tłumiący na nowy. Nadmierne iskrzenie szczotek na komutatorze. Przyczyny i sposób naprawy wg Instrukcji serwisowej agregatów ssących. Ocieranie części wirujących Odkurzacz powoduje 5.1 Uszkodzony kondensator Wymienić płytkę regulatora lub zasilacza zakłócenia odbiorników przeciwzakłóceniowy na nową. RTV. 6.1.Zwarcie lub przerwa w uzwojeniu wirnika. Postępować jak w p Małe podciśnienie lub 6.2.Nadmiernie zabrudzony filtr. Wyczyścić filtr lub wymienić na nowy. wydatek powietrza. 6.3.Uszkodzona uszczelka. Wymienić uszczelkę na nową. 6.4.Uszkodzona (pęknięta) pokrywa przednia Wymienić pokrywę przednią na nową. Zwijacz przewodu przyłączeniowego nie działa Brak regulacji mocy ssania 7.1.Uszkodzona któraś z części zwijacza. Wymienić uszkodzoną część. 7.2.Przewód przyłączeniowy zsunął się ze Wymontować zwijacz przewodu i szpuli zwijacza nawinąć przewód poprawnie. 8.1.Uszkodzony suwak potencjometru Wymienić płytkę regulatora na nową. 8.2.Uszkodzona płytka regulatora Wymienić płytkę regulatora na nową. 8.3.Uszkodzona płytka triaka (jest tylko moc Wymienić płytkę regulatora na nową. max, brak regulacji mocy na suwaku) 7

8 Schemat połączeń elektrycznych odkurzaczy serii 1100 Odkurzacz i SP 8

9 ODKURZACZ TYP W ROZŁOŻENIU NA CZĘŚCI I PODZESPOŁY 9

10 WYKAZ CZĘŚCI ODKURZACZA TYP Oznaczenie na rysunku Nazwa części Symbol fabryczny Wchodzi do wyrobu Ilość sztuk na wyrób 1 Uchwyt i 2 Wkładka uchwytu i 3 Pokrywa przednia i 4 Wskaźnik kompletny i 5 Uchwyt worka i 6 Worek SAFBAG i 7 Sworzeń i SP 2 8 Wspornik koła przedniego i 9 Koło przednie kompletne i 10 Uszczelka pokrywy i 11 Korpus i 12 Zawór bezpieczeństwa i 13 Przycisk wyłącznika i 14 Suwak potencjometru i 15 Przycisk zwijacza i 16 Sprężyna i SP 2 17 Sprężyna skrętna zaczepu i SP 2 18 Zaczep pokrywy i 19 Zwijacz przewodu i 20 Przewód przyłączeniowy H05VVH2-F 2 x 2 0,75mm i 21 Włącznik NOVA KN-L6 lub i 22 Uszczelka filtra i 23 Pokrywa tylna i 24 Koło tylne i SP 2 25 Pokrywa wyposażenia i 26 Filtr powietrza wylotowego HEPA H Mikrofiltr ACF Pokrywa filtra i 29 Osłona agregatu i 30 Wkładka tłumiąca i SP 2 31 Agregat ssący PH 5 lub i 32 Amortyzator i 33 Filtr wlotowy i 34 Podkładka powiększona 4, i 35 Wkładka dystansowa Chunju i 36 Wkręt M4x i SP 2 37 Wkręt TWFZ 4x i SP 2 38 Wkręt TWFZ 4x i SP 6 39 Płytka regulatora (z miękkim startem) Chunju lub i 40 10

11 ZWIJACZ PRZEWODU TYP W ROZŁOŻENIU NA CZĘŚCI I PODZESPOŁY WYKAZ CZĘŚCI ZWIJACZA PRZEWODU TYP Oznaczenie na rysunku Nazwa części Symbol fabryczny 1 Szpula Łożysko Sprężyna kompletna Oś rolki hamulca Rolka hamulca Sprężyna dźwigni zwijacza Dźwignia Korpus kpl Obsada pierścieni kpl Styk U Wchodzi do wyrobu Sztuk na wyrób SP 2 11

12 WYPOSAŻENIE ODKURZACZY TYP 1100 Oznacze nie na rys. WYKAZ WYPOSAŻENIA ODKURZACZY TYP Wąż ssący kpl. 2 Nazwa części Symbol fabryczny Sztuk na wyrób lub lub Rura teleskopowa kpl Rura metalowa segmentowa Ssawkoszczotka z ruchomą listwą Ssawkoszczotka kompletna Ssawkoszczotka Ssawka szczelinowa Ssawka mała Ssawka szczotkowa mała Worek SAFBAG OPCJONALNIE 8 Szczotka BNB
