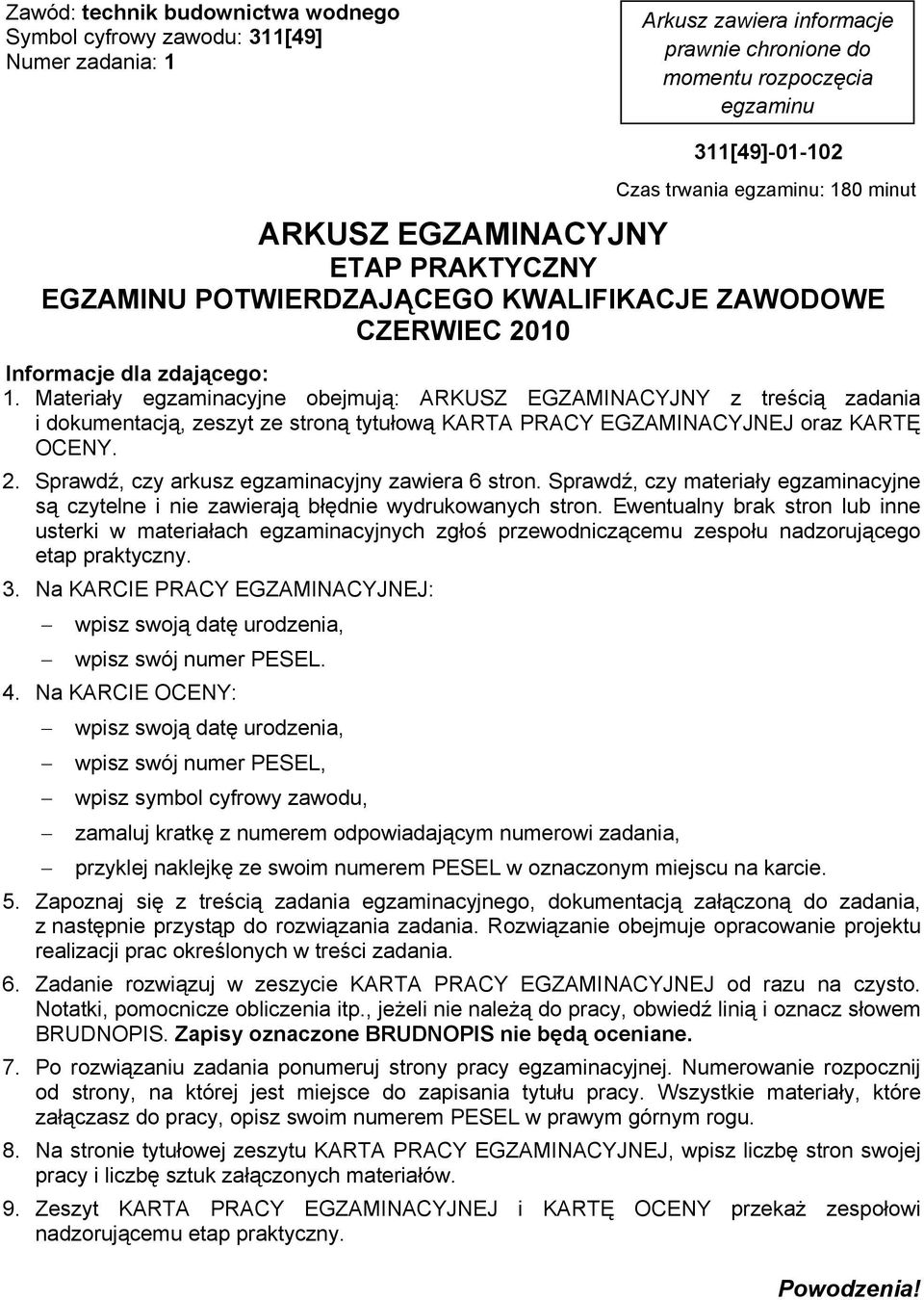

1 Zawód: technik budownictwa wodnego Symbol cyfrowy zawodu: 311[49] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 311[49]01102 Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010 Informacje dla zdającego: 1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY. 2. Sprawdź, czy arkusz egzaminacyjny zawiera 6 stron. Sprawdź, czy materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoją datę urodzenia, wpisz swój numer PESEL. 4. Na KARCIE OCENY: wpisz swoją datę urodzenia, wpisz swój numer PESEL, wpisz symbol cyfrowy zawodu, zamaluj kratkę z numerem odpowiadającym numerowi zadania, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, z następnie przystąp do rozwiązania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonych w treści zadania. 6. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 7. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem PESEL w prawym górnym rogu. 8. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż zespołowi nadzorującemu etap praktyczny. Powodzenia!

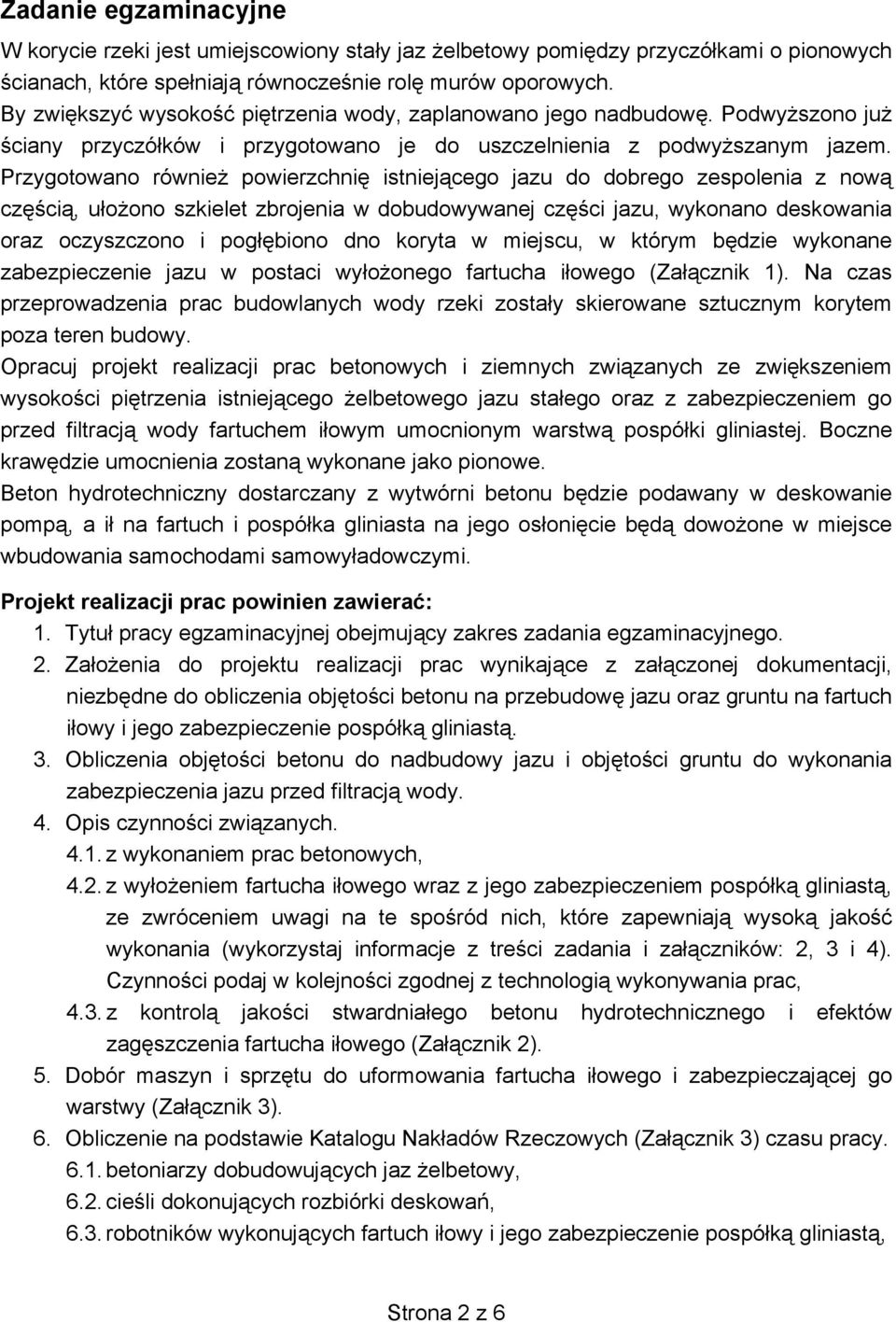

2 Zadanie egzaminacyjne W korycie rzeki jest umiejscowiony stały jaz żelbetowy pomiędzy przyczółkami o pionowych ścianach, które spełniają równocześnie rolę murów oporowych. By zwiększyć wysokość piętrzenia wody, zaplanowano jego nadbudowę. Podwyższono już ściany przyczółków i przygotowano je do uszczelnienia z podwyższanym jazem. Przygotowano również powierzchnię istniejącego jazu do dobrego zespolenia z nową częścią, ułożono szkielet zbrojenia w dobudowywanej części jazu, wykonano deskowania oraz oczyszczono i pogłębiono dno koryta w miejscu, w którym będzie wykonane zabezpieczenie jazu w postaci wyłożonego fartucha iłowego (Załącznik 1). Na czas przeprowadzenia prac budowlanych wody rzeki zostały skierowane sztucznym korytem poza teren budowy. Opracuj projekt realizacji prac betonowych i ziemnych związanych ze zwiększeniem wysokości piętrzenia istniejącego żelbetowego jazu stałego oraz z zabezpieczeniem go przed filtracją wody fartuchem iłowym umocnionym warstwą pospółki gliniastej. Boczne krawędzie umocnienia zostaną wykonane jako pionowe. Beton hydrotechniczny dostarczany z wytwórni betonu będzie podawany w deskowanie pompą, a ił na fartuch i pospółka gliniasta na jego osłonięcie będą dowożone w miejsce wbudowania samochodami samowyładowczymi. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej obejmujący zakres zadania egzaminacyjnego. 2. Założenia do projektu realizacji prac wynikające z załączonej dokumentacji, niezbędne do obliczenia objętości betonu na przebudowę jazu oraz gruntu na fartuch iłowy i jego zabezpieczenie pospółką gliniastą. 3. Obliczenia objętości betonu do nadbudowy jazu i objętości gruntu do wykonania zabezpieczenia jazu przed filtracją wody. 4. Opis czynności związanych z wykonaniem prac betonowych, 4.2. z wyłożeniem fartucha iłowego wraz z jego zabezpieczeniem pospółką gliniastą, ze zwróceniem uwagi na te spośród nich, które zapewniają wysoką jakość wykonania (wykorzystaj informacje z treści zadania i załączników: 2, 3 i 4). Czynności podaj w kolejności zgodnej z technologią wykonywania prac, 4.3. z kontrolą jakości stwardniałego betonu hydrotechnicznego i efektów zagęszczenia fartucha iłowego (Załącznik 2). 5. Dobór maszyn i sprzętu do uformowania fartucha iłowego i zabezpieczającej go warstwy (Załącznik 3). 6. Obliczenie na podstawie Katalogu Nakładów Rzeczowych (Załącznik 3) czasu pracy betoniarzy dobudowujących jaz żelbetowy, 6.2. cieśli dokonujących rozbiórki deskowań, 6.3. robotników wykonujących fartuch iłowy i jego zabezpieczenie pospółką gliniastą, Strona 2 z 6

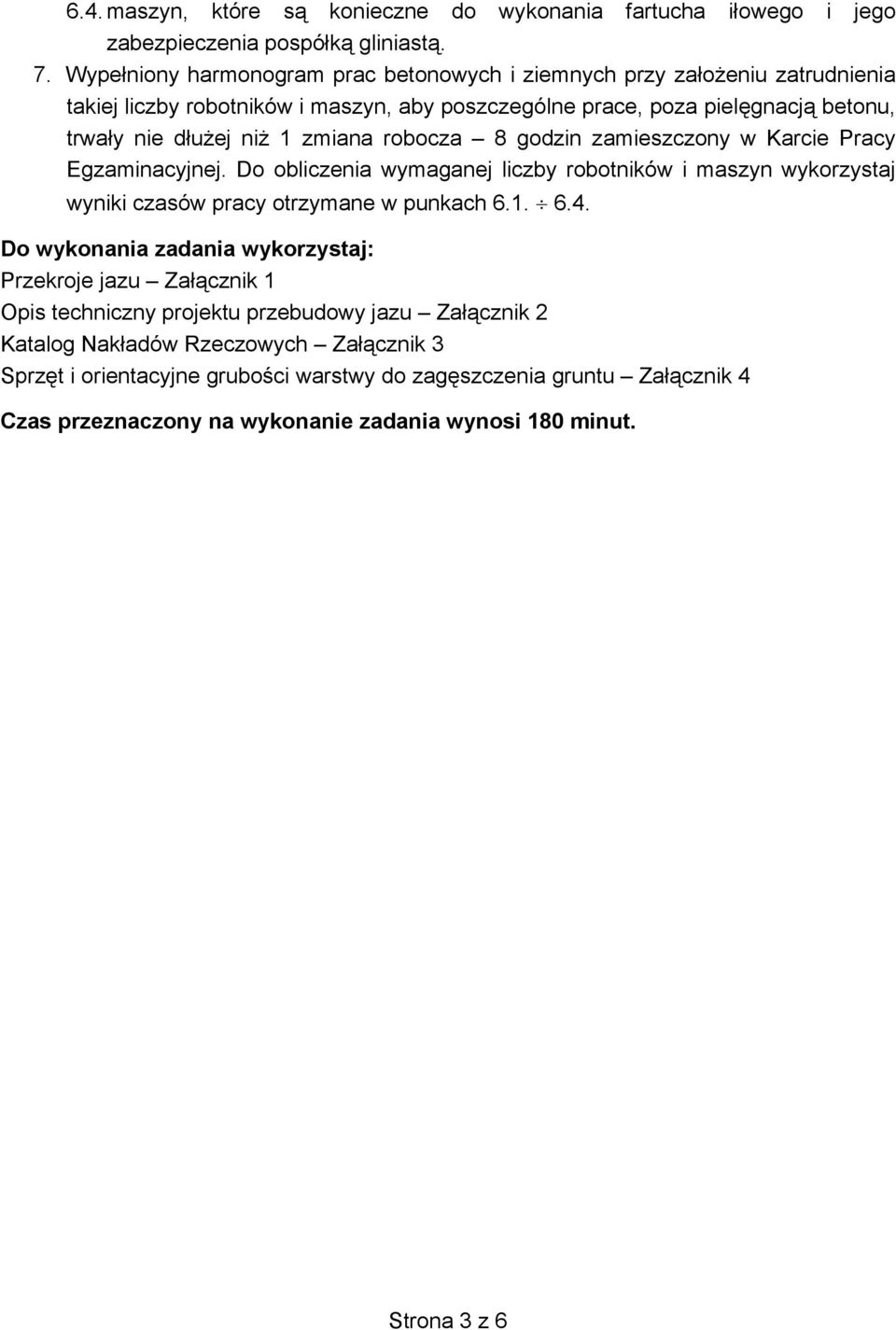

3 6.4. maszyn, które są konieczne do wykonania fartucha iłowego i jego zabezpieczenia pospółką gliniastą. 7. Wypełniony harmonogram prac betonowych i ziemnych przy założeniu zatrudnienia takiej liczby robotników i maszyn, aby poszczególne prace, poza pielęgnacją betonu, trwały nie dłużej niż 1 zmiana robocza 8 godzin zamieszczony w Karcie Pracy Egzaminacyjnej. Do obliczenia wymaganej liczby robotników i maszyn wykorzystaj wyniki czasów pracy otrzymane w punkach Do wykonania zadania wykorzystaj: Przekroje jazu Załącznik 1 Opis techniczny projektu przebudowy jazu Załącznik 2 Katalog Nakładów Rzeczowych Załącznik 3 Sprzęt i orientacyjne grubości warstwy do zagęszczenia gruntu Załącznik 4 Czas przeznaczony na wykonanie zadania wynosi 180 minut. Strona 3 z 6

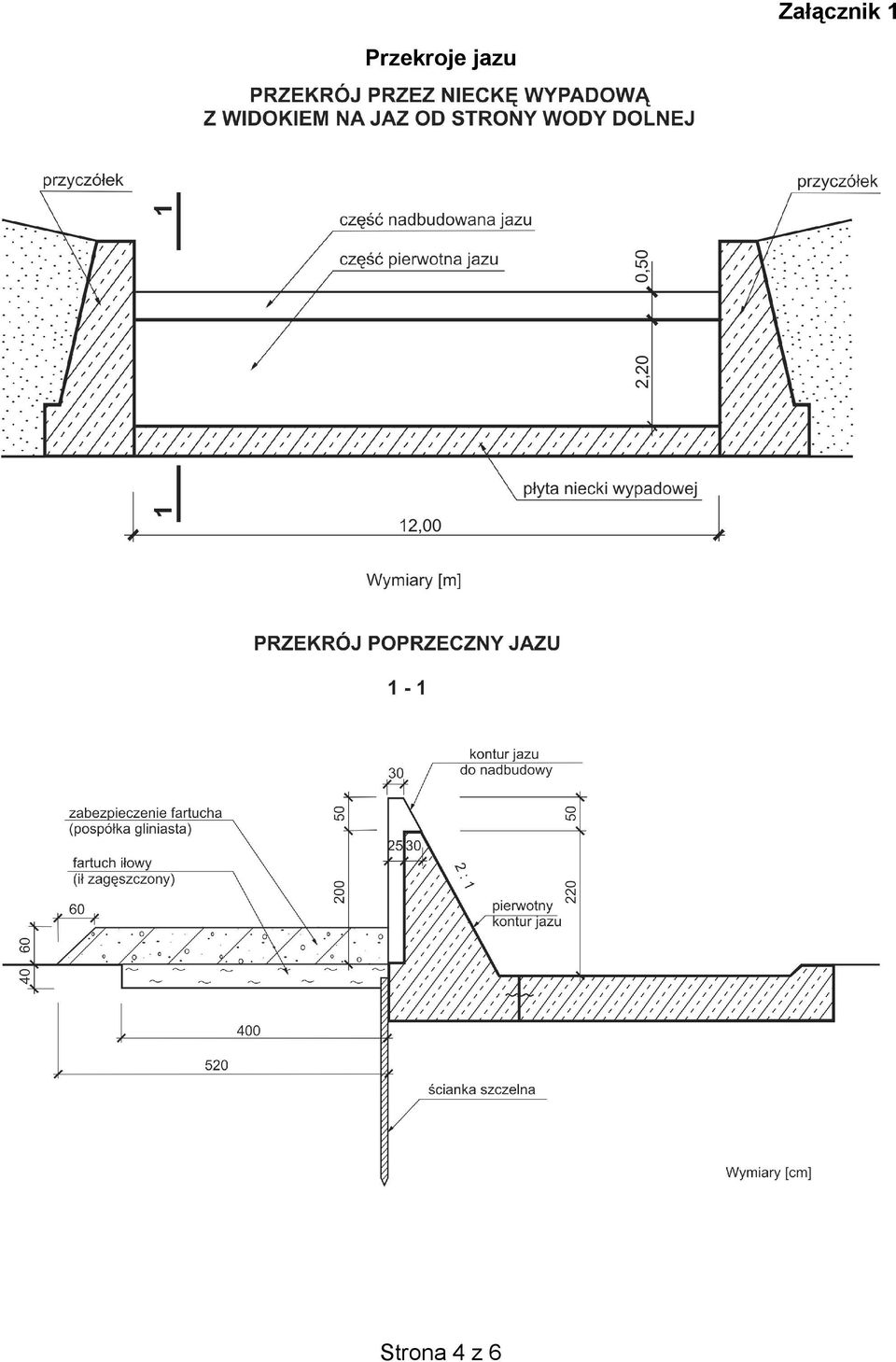

4 Załącznik 1 Przekroje jazu Strona 4 z 6

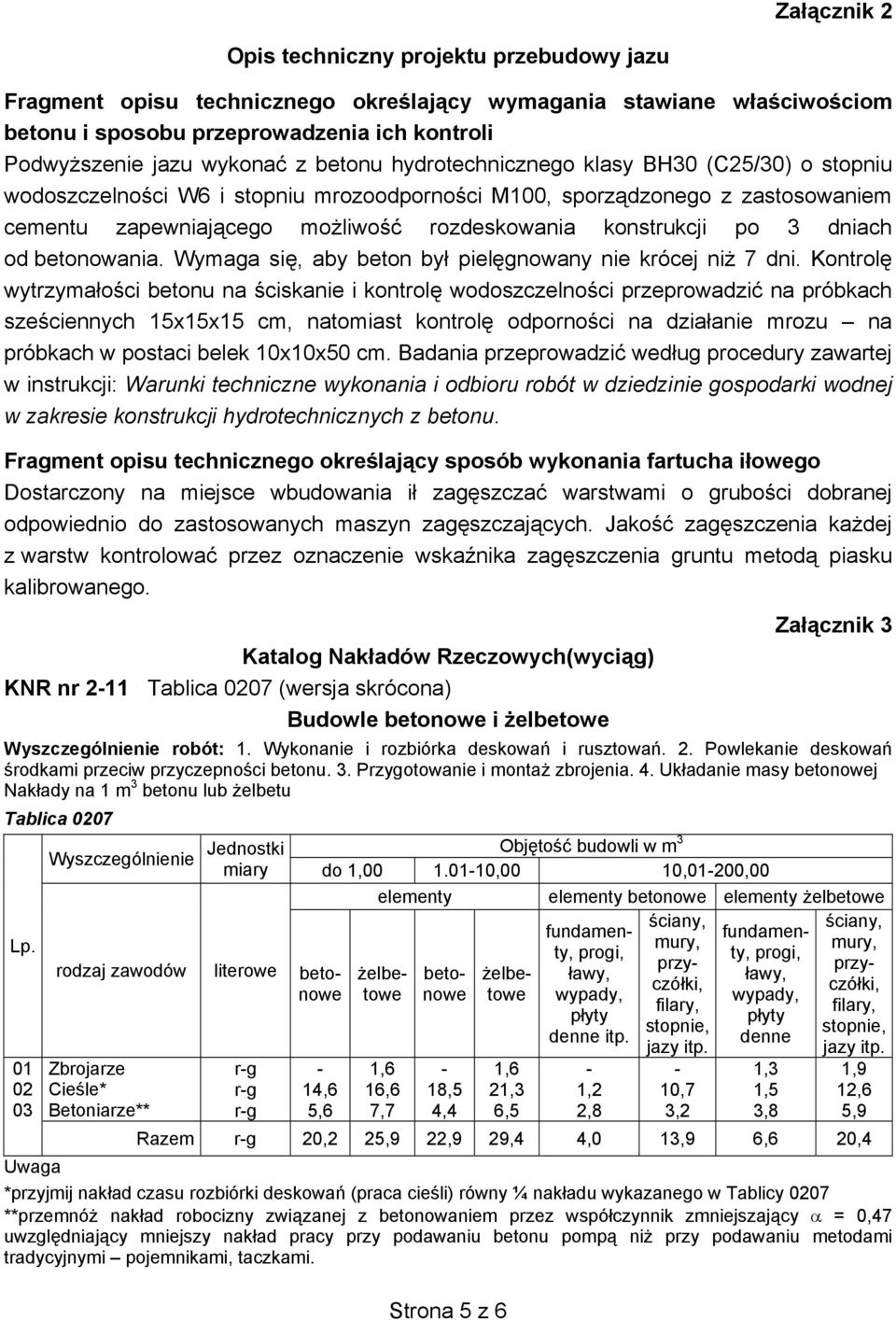

5 Załącznik 2 Opis techniczny projektu przebudowy jazu Fragment opisu technicznego określający wymagania stawiane właściwościom betonu i sposobu przeprowadzenia ich kontroli Podwyższenie jazu wykonać z betonu hydrotechnicznego klasy BH30 (C25/30) o stopniu wodoszczelności W6 i stopniu mrozoodporności M100, sporządzonego z zastosowaniem cementu zapewniającego możliwość rozdeskowania konstrukcji po 3 dniach od betonowania. Wymaga się, aby beton był pielęgnowany nie krócej niż 7 dni. Kontrolę wytrzymałości betonu na ściskanie i kontrolę wodoszczelności przeprowadzić na próbkach sześciennych 15x15x15 cm, natomiast kontrolę odporności na działanie mrozu na próbkach w postaci belek 10x10x50 cm. Badania przeprowadzić według procedury zawartej w instrukcji: Warunki techniczne wykonania i odbioru robót w dziedzinie gospodarki wodnej w zakresie konstrukcji hydrotechnicznych z betonu. Fragment opisu technicznego określający sposób wykonania fartucha iłowego Dostarczony na miejsce wbudowania ił zagęszczać warstwami o grubości dobranej odpowiednio do zastosowanych maszyn zagęszczających. Jakość zagęszczenia każdej z warstw kontrolować przez oznaczenie wskaźnika zagęszczenia gruntu metodą piasku kalibrowanego. Załącznik 3 Katalog Nakładów Rzeczowych(wyciąg) KNR nr 211 Tablica 0207 (wersja skrócona) Budowle betonowe i żelbetowe Wyszczególnienie robót: 1. Wykonanie i rozbiórka deskowań i rusztowań. 2. Powlekanie deskowań środkami przeciw przyczepności betonu. 3. Przygotowanie i montaż zbrojenia. 4. Układanie masy betonowej Nakłady na 1 m 3 betonu lub żelbetu Tablica 0207 Lp Wyszczególnienie Jednostki miary rodzaj zawodów Zbrojarze Cieśle* Betoniarze** literowe rg rg rg Objętość budowli w m 3 do 1, ,00 10,01200,00 elementy elementy betonowe elementy żelbetowe 14,6 5,6 1,6 16,6 7,7 18,5 4,4 1,6 21,3 6,5 betonowe żelbetowe betonowe żelbetowe fundamenty, progi, ławy, wypady, płyty denne itp. 1,2 2,8 ściany, mury, przyczółki, filary, stopnie, jazy itp. 10,7 3,2 fundamenty, progi, ławy, wypady, płyty denne 1,3 1,5 3,8 ściany, mury, przyczółki, filary, stopnie, jazy itp. 1,9 12,6 5,9 Razem rg 20,2 25,9 22,9 29,4 4,0 13,9 6,6 20,4 Uwaga *przyjmij nakład czasu rozbiórki deskowań (praca cieśli) równy ¼ nakładu wykazanego w Tablicy 0207 **przemnóż nakład robocizny związanej z betonowaniem przez współczynnik zmniejszający = 0,47 uwzględniający mniejszy nakład pracy przy podawaniu betonu pompą niż przy podawaniu metodami tradycyjnymi pojemnikami, taczkami. Strona 5 z 6

6 KNR nr 202, tom 1 Tablica 0410 (wersja skrócona) Rdzenie, ekrany i fartuchy zapór ziemnych oraz zabezpieczające warstwy ochronne Wyszczególnienie robót: 1. Wyładowanie materiałów ze środków transportowych w miejscu wbudowania. 2. Rozmieszczenie w deskowaniu wyładowanego materiału warstwami poziomymi o właściwej grubości z wyrównaniem. 3. Zagęszczenie rozplantowanych i wyrównanych warstw ze zwilżeniem wodą w razie potrzeby. 4. Zabezpieczenie zagęszczonych warstw przed wpływami atmosferycznymi. 5. Dodatkowe zagęszczenie warstw na stykach. 6. Splantowanie zewnętrznej powierzchni warstwy ochronnej ekranu lub fartucha. Nakłady na 100 m 3 wbudowanego i zagęszczonego materiału Tablica 0410 Lp Wyszczególnienie rodzaje zawodów i maszyn Cieśle Robotnicy Spycharki gąsienicowe 74 kw Walec statyczny ogumiony ciągniony Ciągnik gąsienicowy 74 kw Ubijak spalinowy 200 kg Jednostki miary literowe rdzeń glinowy (iłowy) Rodzaj uszczelnienia obustronna warstwa odwrotna rdzenia ekran lub fartuch glinowy (iłowy) zewnętrzna warstwa ochronna ekranu lub fartucha 62,30 rg rg 56,00 156,00 75,00 145,00 Razem rg 212,00 75,00 145,00 62,30 mg 5,00 5,00 4,00 mg 2,50 2,50 2,00 mg 2,50 2,50 2,00 mg 2,50 7,20 2,50 Uwaga Wykonanie zabezpieczenia fartucha przy użyciu pospółki gliniastej nie wymaga zagęszczania. Sprzęt i orientacyjne grubości warstwy do zagęszczenia gruntu Załącznik 4 Rodzaj sprzętu Ubijaki spalinowe Zagęszczarki wibracyjne kroczące Walce wibracyjne samobieżne gładkie Walce wibracyjne przyczepne gładkie Walce statyczne samobieżne gładkie Walce statyczne przyczepne okołkowane Walce statyczne ogumione ciągnione Zgarniarki ciężkie samobieżne Orientacyjna grubość warstwy zagęszczanych gruntów w metrach Zwały kamieniste 0,65 0,90 Rumosze 0,65 0,90 0,20 0,30 Piaski 0,16 0,35 0,50 0,80 0, ,20 0, ,25 0,20 0,25 0,20 0,30 Gliny, iły, piaski gliniaste 0,100,30 0,15 0,20 0,20 0,30 0,20 0,30 Strona 6 z 6
