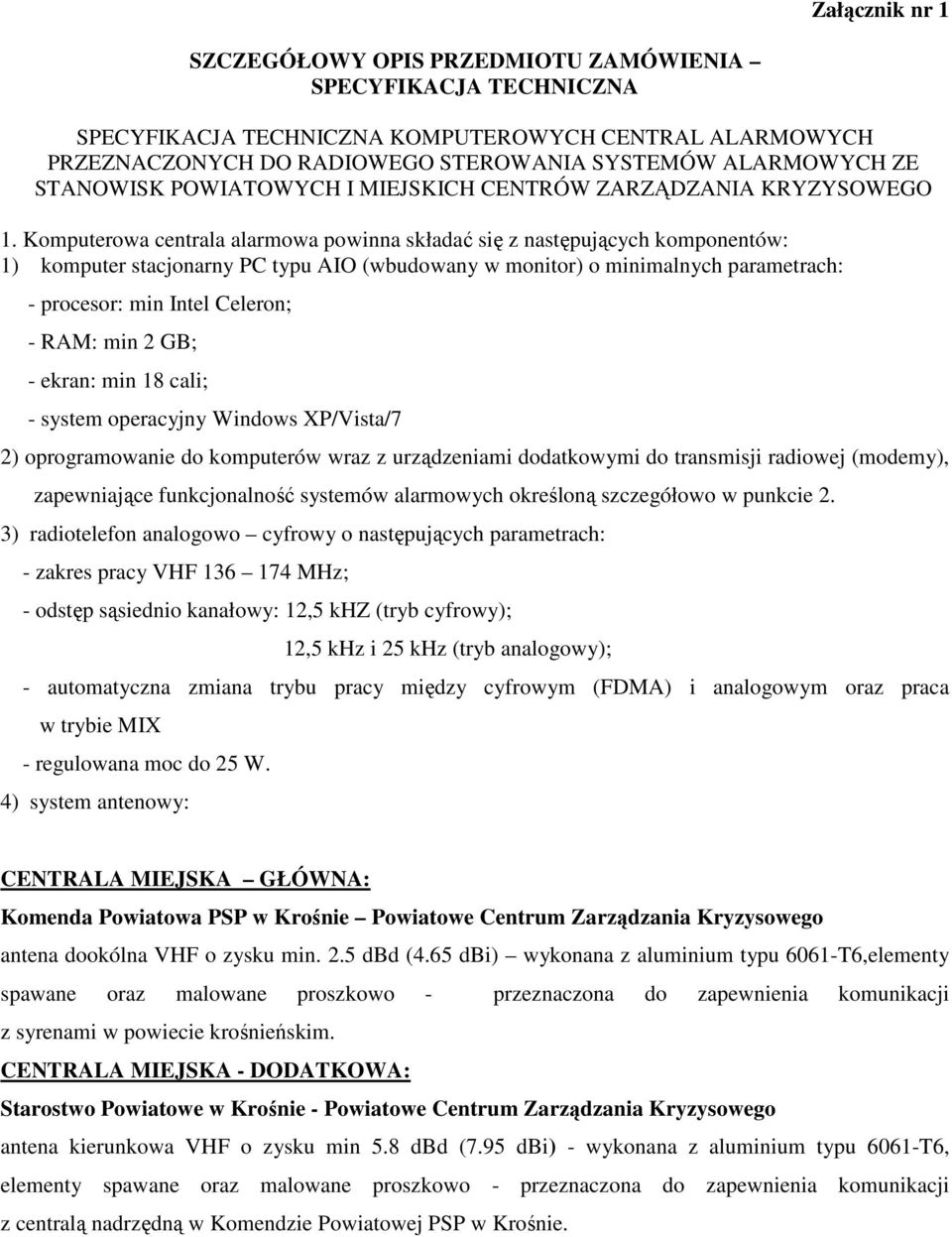

1 Załącznik nr 1 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA SPECYFIKACJA TECHNICZNA SPECYFIKACJA TECHNICZNA KOMPUTEROWYCH CENTRAL ALARMOWYCH PRZEZNACZONYCH DO RADIOWEGO STEROWANIA SYSTEMÓW ALARMOWYCH ZE STANOWISK POWIATOWYCH I MIEJSKICH CENTRÓW ZARZĄDZANIA KRYZYSOWEGO 1. Komputerowa centrala alarmowa powinna składać się z następujących komponentów: 1) komputer stacjonarny PC typu AIO (wbudowany w monitor) o minimalnych parametrach: - procesor: min Intel Celeron; - RAM: min 2 GB; - ekran: min 18 cali; - system operacyjny Windows XP/Vista/7 2) oprogramowanie do komputerów wraz z urządzeniami dodatkowymi do transmisji radiowej (modemy), zapewniające funkcjonalność systemów alarmowych określoną szczegółowo w punkcie 2. 3) radiotelefon analogowo cyfrowy o następujących parametrach: - zakres pracy VHF MHz; - odstęp sąsiednio kanałowy: 12,5 khz (tryb cyfrowy); 12,5 khz i 25 khz (tryb analogowy); - automatyczna zmiana trybu pracy między cyfrowym (FDMA) i analogowym oraz praca w trybie MIX - regulowana moc do 25 W. 4) system antenowy: Komenda Powiatowa PSP elementy spawane oraz malowane proszkowo - przeznaczona do zapewnienia komunikacji z syrenami w powiecie krośnieńskim. CENTRALA MIEJSKA - DODATKOWA: Starostwo - antena kierunkowa VHF o zysku min 5.8 dbd (7.95 dbi) - wykonana z aluminium typu 6061-T6, elementy spawane oraz malowane proszkowo - przeznaczona do zapewnienia komunikacji z centralą nadrzędną w Komendzie j PSP.

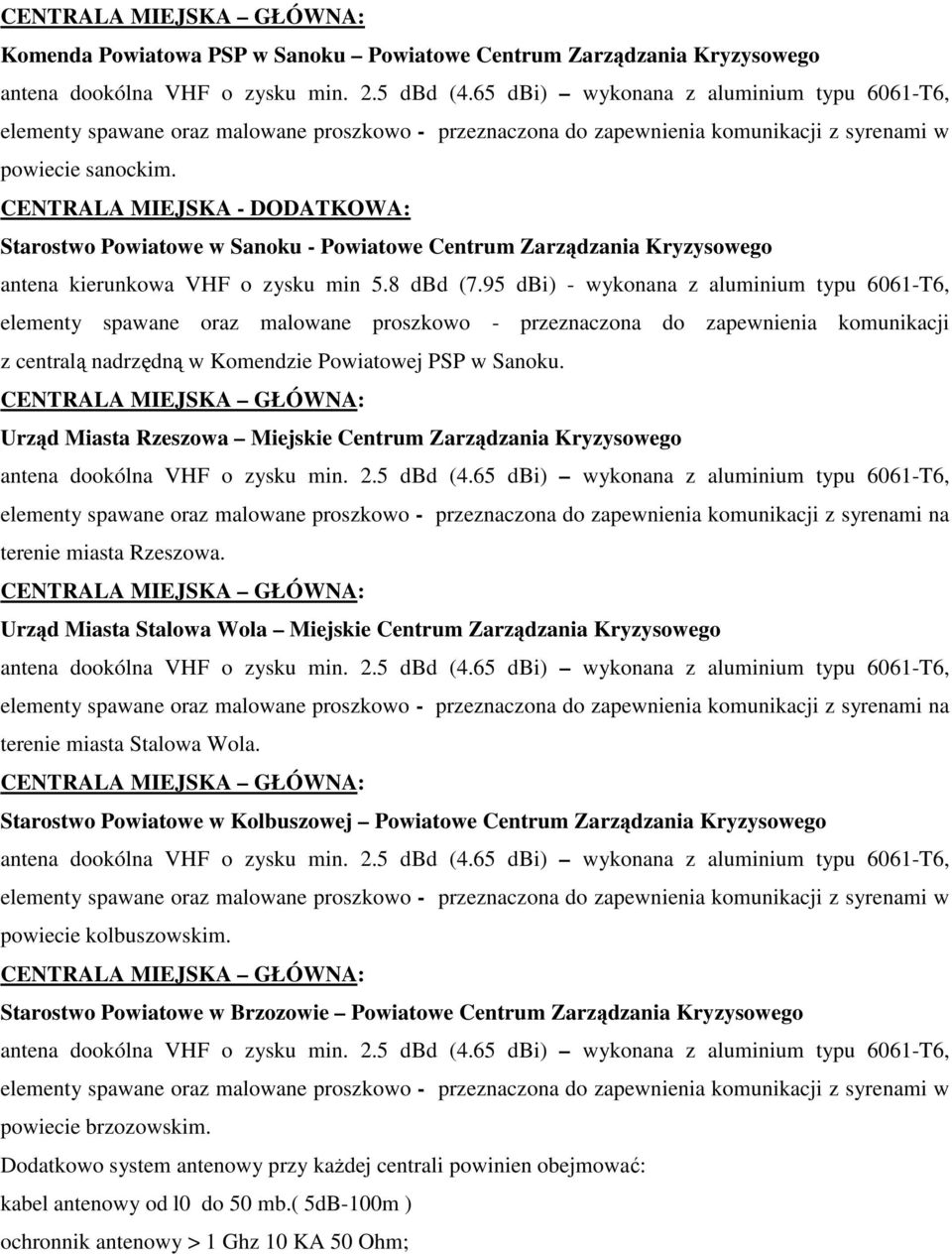

2 Komenda Powiatowa PSP powiecie sanockim. CENTRALA MIEJSKA - DODATKOWA: Starostwo - antena kierunkowa VHF o zysku min 5.8 dbd (7.95 dbi) - wykonana z aluminium typu 6061-T6, elementy spawane oraz malowane proszkowo - przeznaczona do zapewnienia komunikacji z centralą nadrzędną w Komendzie j PSP. Urząd Miasta Rzeszowa Miejskie elementy spawane oraz malowane proszkowo - przeznaczona do zapewnienia komunikacji z syrenami na terenie miasta Rzeszowa. Urząd Miasta Stalowa Wola Miejskie elementy spawane oraz malowane proszkowo - przeznaczona do zapewnienia komunikacji z syrenami na terenie miasta Stalowa Wola. Starostwo w Kolbuszowej powiecie kolbuszowskim. Starostwo w Brzozowie powiecie brzozowskim. Dodatkowo system antenowy przy każdej centrali powinien obejmować: kabel antenowy od l0 do 50 mb.( 5dB-100m ) ochronnik antenowy > 1 Ghz 10 KA 50 Ohm;

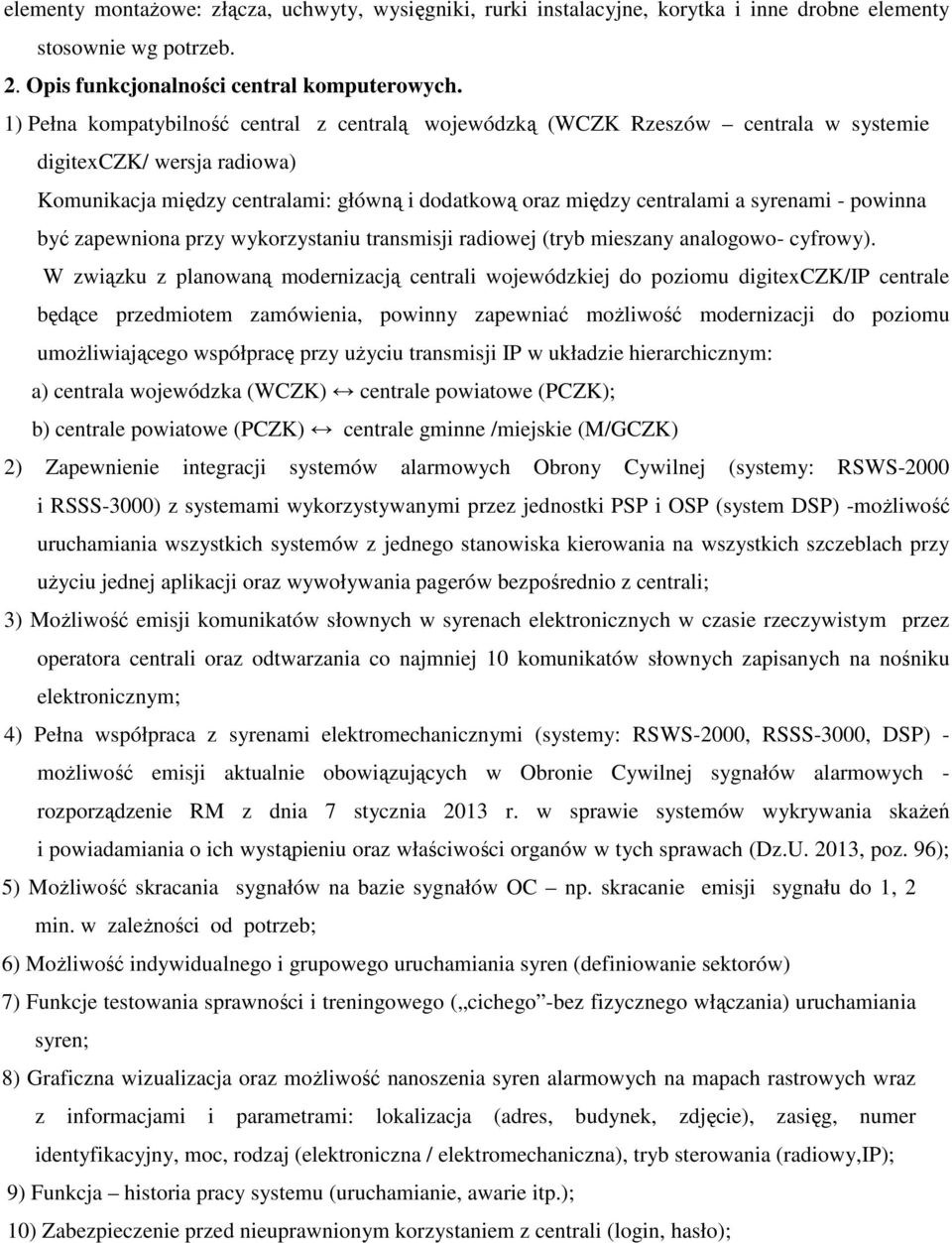

3 elementy montażowe: złącza, uchwyty, wysięgniki, rurki instalacyjne, korytka i inne drobne elementy stosownie wg potrzeb. 2. Opis funkcjonalności central komputerowych. 1) Pełna kompatybilność central z centralą wojewódzką (WCZK Rzeszów centrala w systemie digitexczk/ wersja radiowa) Komunikacja między centralami: główną i dodatkową oraz między centralami a syrenami - powinna być zapewniona przy wykorzystaniu transmisji radiowej (tryb mieszany analogowo- cyfrowy). W związku z planowaną modernizacją centrali wojewódzkiej do poziomu digitexczk/ip centrale będące przedmiotem zamówienia, powinny zapewniać możliwość modernizacji do poziomu umożliwiającego współpracę przy użyciu transmisji IP w układzie hierarchicznym: a) centrala wojewódzka (WCZK) centrale powiatowe (PCZK); b) centrale powiatowe (PCZK) centrale gminne /miejskie (M/GCZK) 2) Zapewnienie integracji systemów alarmowych Obrony Cywilnej (systemy: RSWS-2000 i RSSS-3000) z systemami wykorzystywanymi przez jednostki PSP i OSP (system DSP) -możliwość uruchamiania wszystkich systemów z jednego stanowiska kierowania na wszystkich szczeblach przy użyciu jednej aplikacji oraz wywoływania pagerów bezpośrednio z centrali; 3) Możliwość emisji komunikatów słownych w syrenach elektronicznych w czasie rzeczywistym przez operatora centrali oraz odtwarzania co najmniej 10 komunikatów słownych zapisanych na nośniku elektronicznym; 4) Pełna współpraca z syrenami elektromechanicznymi (systemy: RSWS-2000, RSSS-3000, DSP) - możliwość emisji aktualnie obowiązujących w Obronie Cywilnej sygnałów alarmowych - rozporządzenie RM z dnia 7 stycznia 2013 r. w sprawie systemów wykrywania skażeń i powiadamiania o ich wystąpieniu oraz właściwości organów w tych sprawach (Dz.U. 2013, poz. 96); 5) Możliwość skracania sygnałów na bazie sygnałów OC np. skracanie emisji sygnału do 1, 2 min. w zależności od potrzeb; 6) Możliwość indywidualnego i grupowego uruchamiania syren (definiowanie sektorów) 7) Funkcje testowania sprawności i treningowego ( cichego -bez fizycznego włączania) uruchamiania syren; 8) Graficzna wizualizacja oraz możliwość nanoszenia syren alarmowych na mapach rastrowych wraz z informacjami i parametrami: lokalizacja (adres, budynek, zdjęcie), zasięg, numer identyfikacyjny, moc, rodzaj (elektroniczna / elektromechaniczna), tryb sterowania (radiowy,ip); 9) Funkcja historia pracy systemu (uruchamianie, awarie itp.); 10) Zabezpieczenie przed nieuprawnionym korzystaniem z centrali (login, hasło);

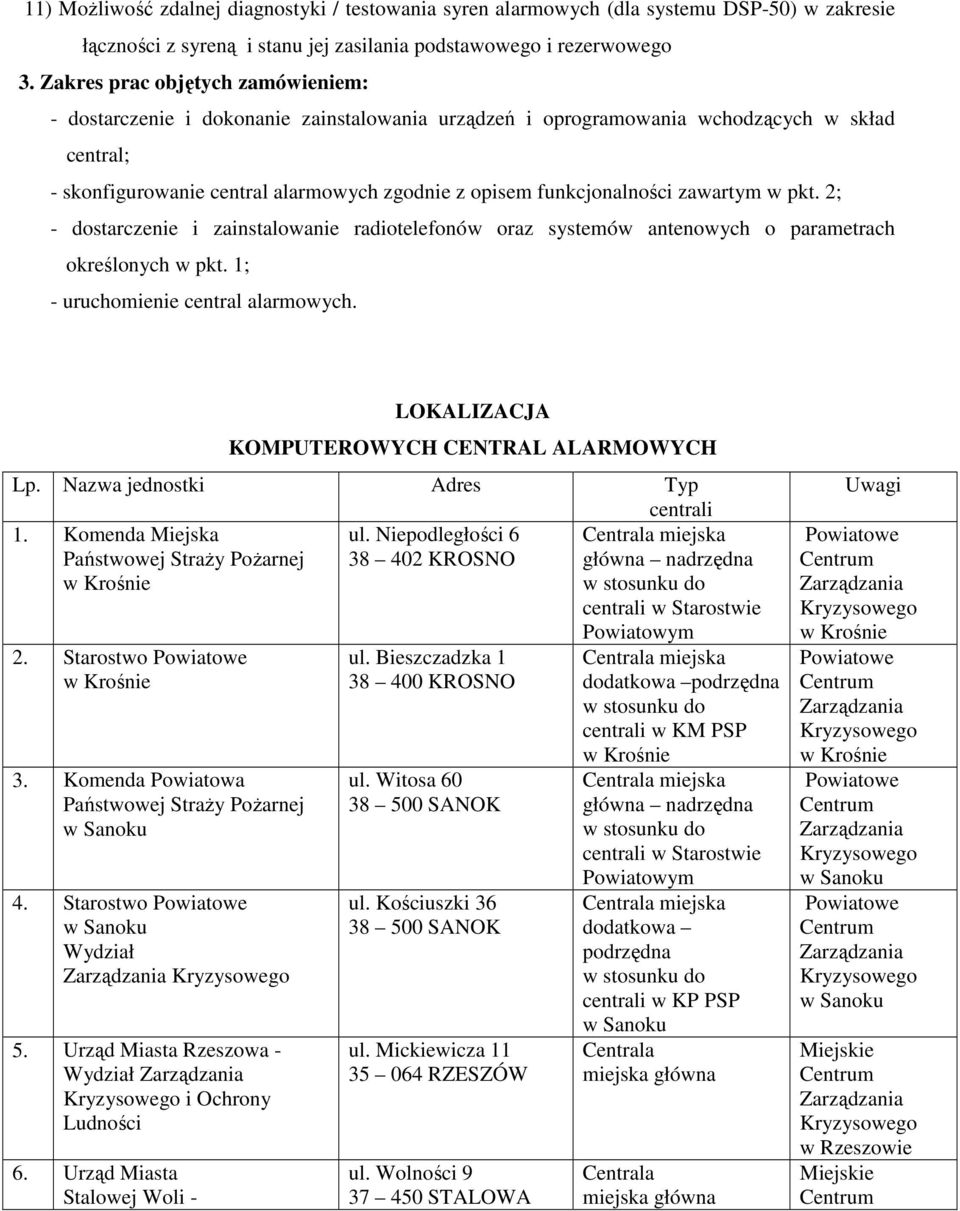

4 11) Możliwość zdalnej diagnostyki / testowania syren alarmowych (dla systemu DSP-50) w zakresie łączności z syreną i stanu jej zasilania podstawowego i rezerwowego 3. Zakres prac objętych zamówieniem: - dostarczenie i dokonanie zainstalowania urządzeń i oprogramowania wchodzących w skład central; - skonfigurowanie central alarmowych zgodnie z opisem funkcjonalności zawartym w pkt. 2; - dostarczenie i zainstalowanie radiotelefonów oraz systemów antenowych o parametrach określonych w pkt. 1; - uruchomienie central alarmowych. LOKALIZACJA KOMPUTEROWYCH CENTRAL ALARMOWYCH Lp. Nazwa jednostki Adres Typ centrali 1. Komenda Miejska ul. Niepodległości 6 miejska Państwowej Straży Pożarnej KROSNO główna nadrzędna centrali w Starostwie 2. Starostwo 3. Komenda Powiatowa Państwowej Straży Pożarnej 4. Starostwo Wydział 5. Urząd Miasta Rzeszowa - Wydział i Ochrony Ludności 6. Urząd Miasta Stalowej Woli - ul. Bieszczadzka KROSNO ul. Witosa SANOK ul. Kościuszki SANOK ul. Mickiewicza RZESZÓW ul. Wolności STALOWA Powiatowym miejska dodatkowa podrzędna centrali w KM PSP miejska główna nadrzędna centrali w Starostwie Powiatowym miejska dodatkowa podrzędna centrali w KP PSP Uwagi Miejskie w Rzeszowie Miejskie

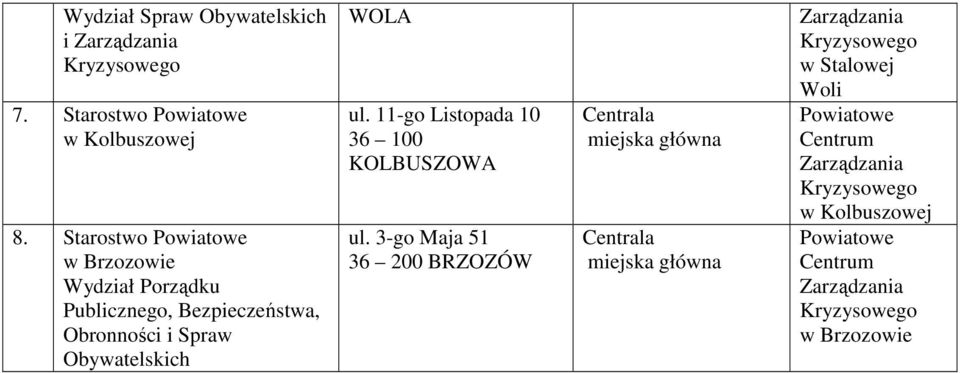

5 Wydział Spraw Obywatelskich i 7. Starostwo w Kolbuszowej 8. Starostwo w Brzozowie Wydział Porządku Publicznego, Bezpieczeństwa, Obronności i Spraw Obywatelskich WOLA ul. 11-go Listopada KOLBUSZOWA ul. 3-go Maja BRZOZÓW w Stalowej Woli w Kolbuszowej w Brzozowie
