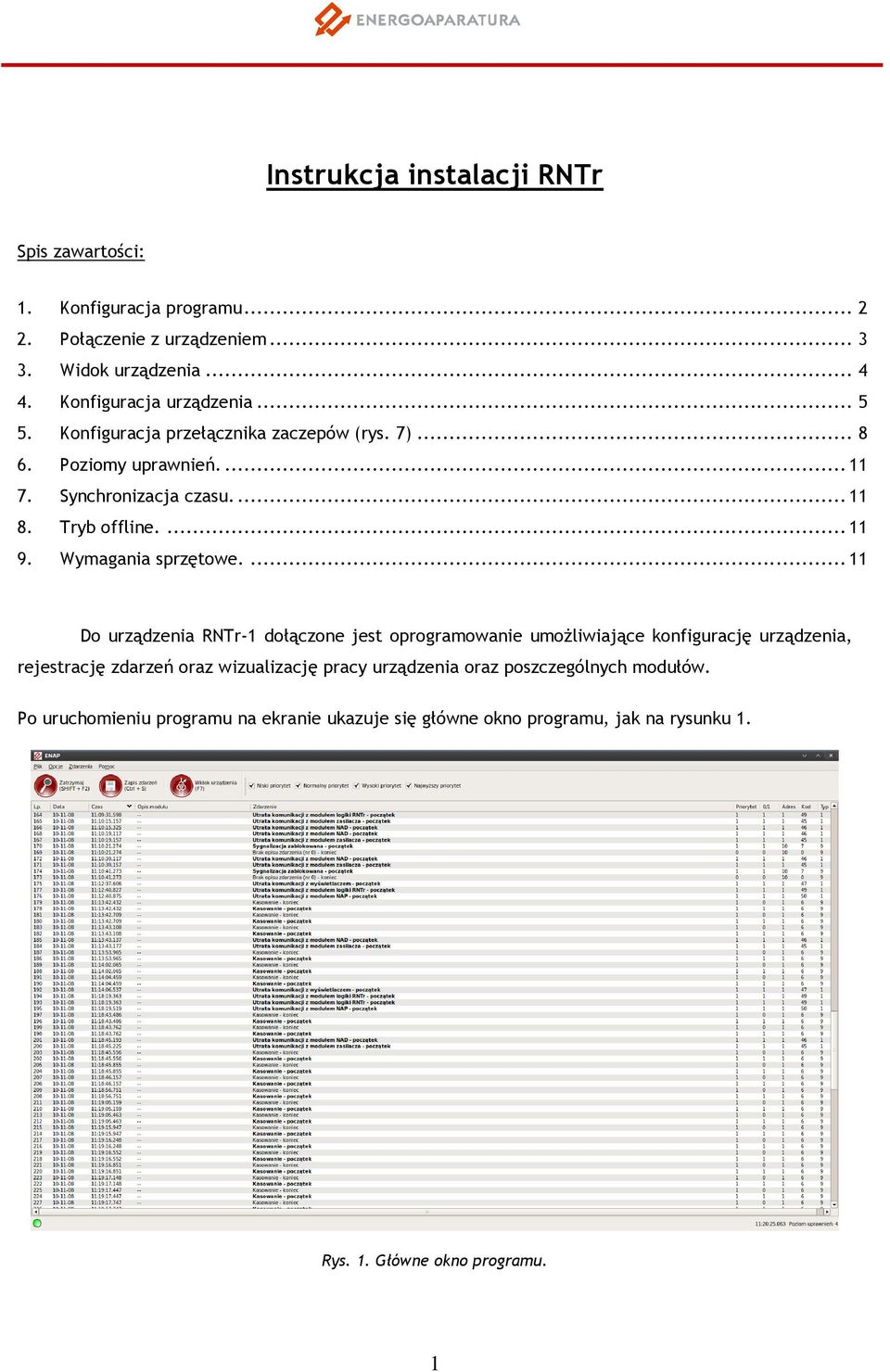

1 Instrukcja instalacji RNTr Spis zawartości: 1. Konfiguracja programu Połączenie z urządzeniem Widok urządzenia Konfiguracja urządzenia Konfiguracja przełącznika zaczepów (rys. 7) Poziomy uprawnień Synchronizacja czasu Tryb offline Wymagania sprzętowe Do urządzenia RNTr-1 dołączone jest oprogramowanie umożliwiające konfigurację urządzenia, rejestrację zdarzeń oraz wizualizację pracy urządzenia oraz poszczególnych modułów. Po uruchomieniu programu na ekranie ukazuje się główne okno programu, jak na rysunku 1. Rys. 1. Główne okno programu. 1

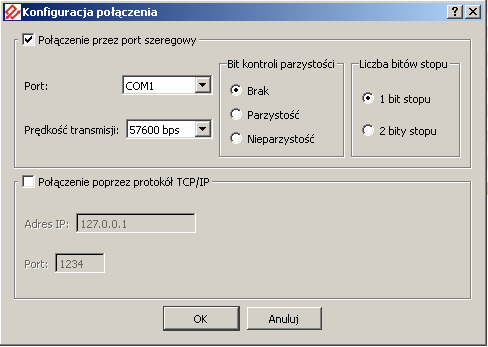

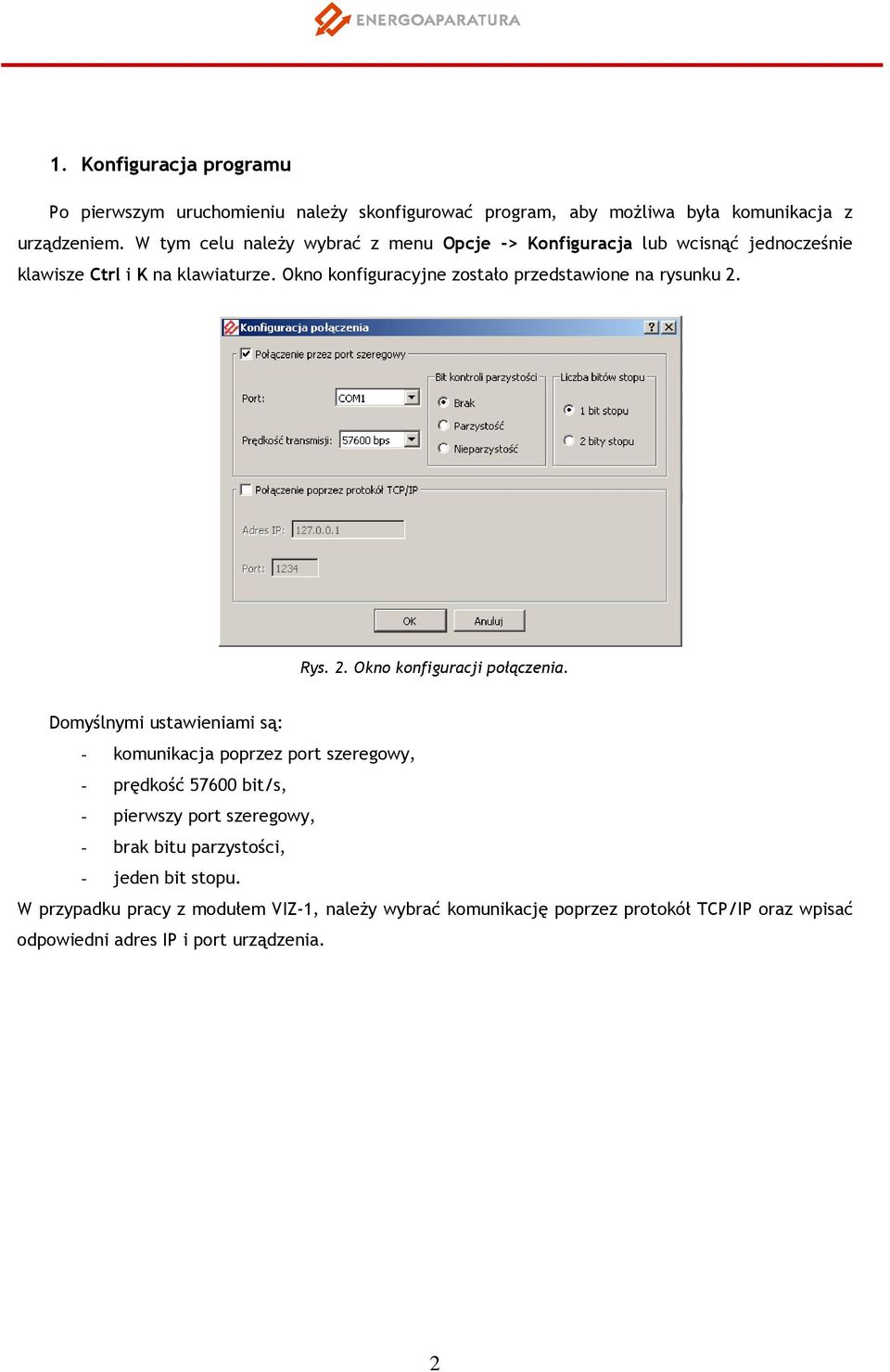

2 1. Konfiguracja programu Po pierwszym uruchomieniu należy skonfigurować program, aby możliwa była komunikacja z urządzeniem. W tym celu należy wybrać z menu Opcje -> Konfiguracja lub wcisnąć jednocześnie klawisze Ctrl i K na klawiaturze. Okno konfiguracyjne zostało przedstawione na rysunku 2. Rys. 2. Okno konfiguracji połączenia. Domyślnymi ustawieniami są: - komunikacja poprzez port szeregowy, - prędkość bit/s, - pierwszy port szeregowy, - brak bitu parzystości, - jeden bit stopu. W przypadku pracy z modułem VIZ-1, należy wybrać komunikację poprzez protokół TCP/IP oraz wpisać odpowiedni adres IP i port urządzenia. 2

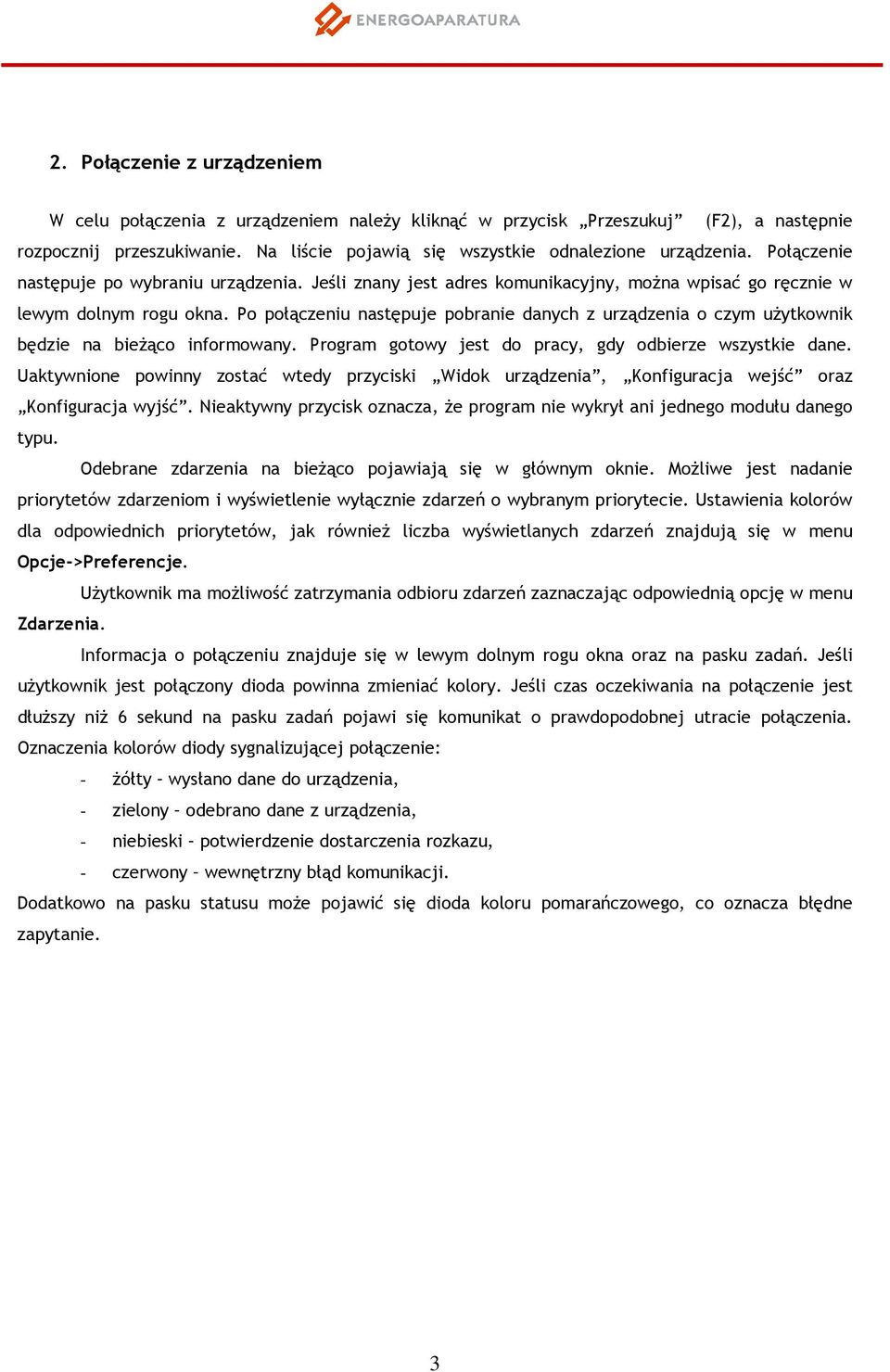

3 2. Połączenie z urządzeniem W celu połączenia z urządzeniem należy kliknąć w przycisk Przeszukuj (F2), a następnie rozpocznij przeszukiwanie. Na liście pojawią się wszystkie odnalezione urządzenia. Połączenie następuje po wybraniu urządzenia. Jeśli znany jest adres komunikacyjny, można wpisać go ręcznie w lewym dolnym rogu okna. Po połączeniu następuje pobranie danych z urządzenia o czym użytkownik będzie na bieżąco informowany. Program gotowy jest do pracy, gdy odbierze wszystkie dane. Uaktywnione powinny zostać wtedy przyciski Widok urządzenia, Konfiguracja wejść oraz Konfiguracja wyjść. Nieaktywny przycisk oznacza, że program nie wykrył ani jednego modułu danego typu. Odebrane zdarzenia na bieżąco pojawiają się w głównym oknie. Możliwe jest nadanie priorytetów zdarzeniom i wyświetlenie wyłącznie zdarzeń o wybranym priorytecie. Ustawienia kolorów dla odpowiednich priorytetów, jak również liczba wyświetlanych zdarzeń znajdują się w menu Opcje->Preferencje. Użytkownik ma możliwość zatrzymania odbioru zdarzeń zaznaczając odpowiednią opcję w menu Zdarzenia. Informacja o połączeniu znajduje się w lewym dolnym rogu okna oraz na pasku zadań. Jeśli użytkownik jest połączony dioda powinna zmieniać kolory. Jeśli czas oczekiwania na połączenie jest dłuższy niż 6 sekund na pasku zadań pojawi się komunikat o prawdopodobnej utracie połączenia. Oznaczenia kolorów diody sygnalizującej połączenie: - żółty wysłano dane do urządzenia, - zielony odebrano dane z urządzenia, - niebieski potwierdzenie dostarczenia rozkazu, - czerwony wewnętrzny błąd komunikacji. Dodatkowo na pasku statusu może pojawić się dioda koloru pomarańczowego, co oznacza błędne zapytanie. 3

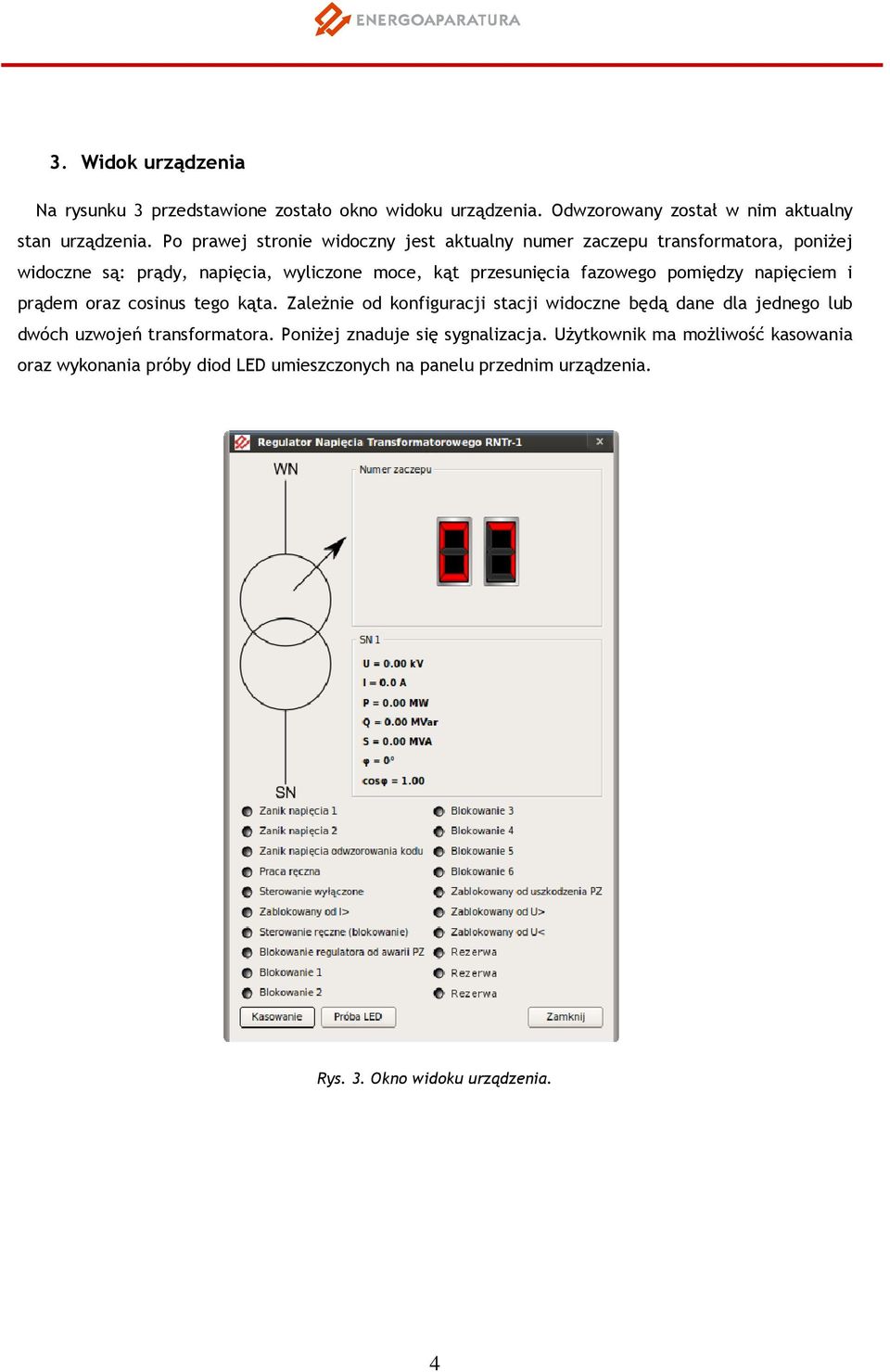

4 3. Widok urządzenia Na rysunku 3 przedstawione zostało okno widoku urządzenia. Odwzorowany został w nim aktualny stan urządzenia. Po prawej stronie widoczny jest aktualny numer zaczepu transformatora, poniżej widoczne są: prądy, napięcia, wyliczone moce, kąt przesunięcia fazowego pomiędzy napięciem i prądem oraz cosinus tego kąta. Zależnie od konfiguracji stacji widoczne będą dane dla jednego lub dwóch uzwojeń transformatora. Poniżej znaduje się sygnalizacja. Użytkownik ma możliwość kasowania oraz wykonania próby diod LED umieszczonych na panelu przednim urządzenia. Rys. 3. Okno widoku urządzenia. 4

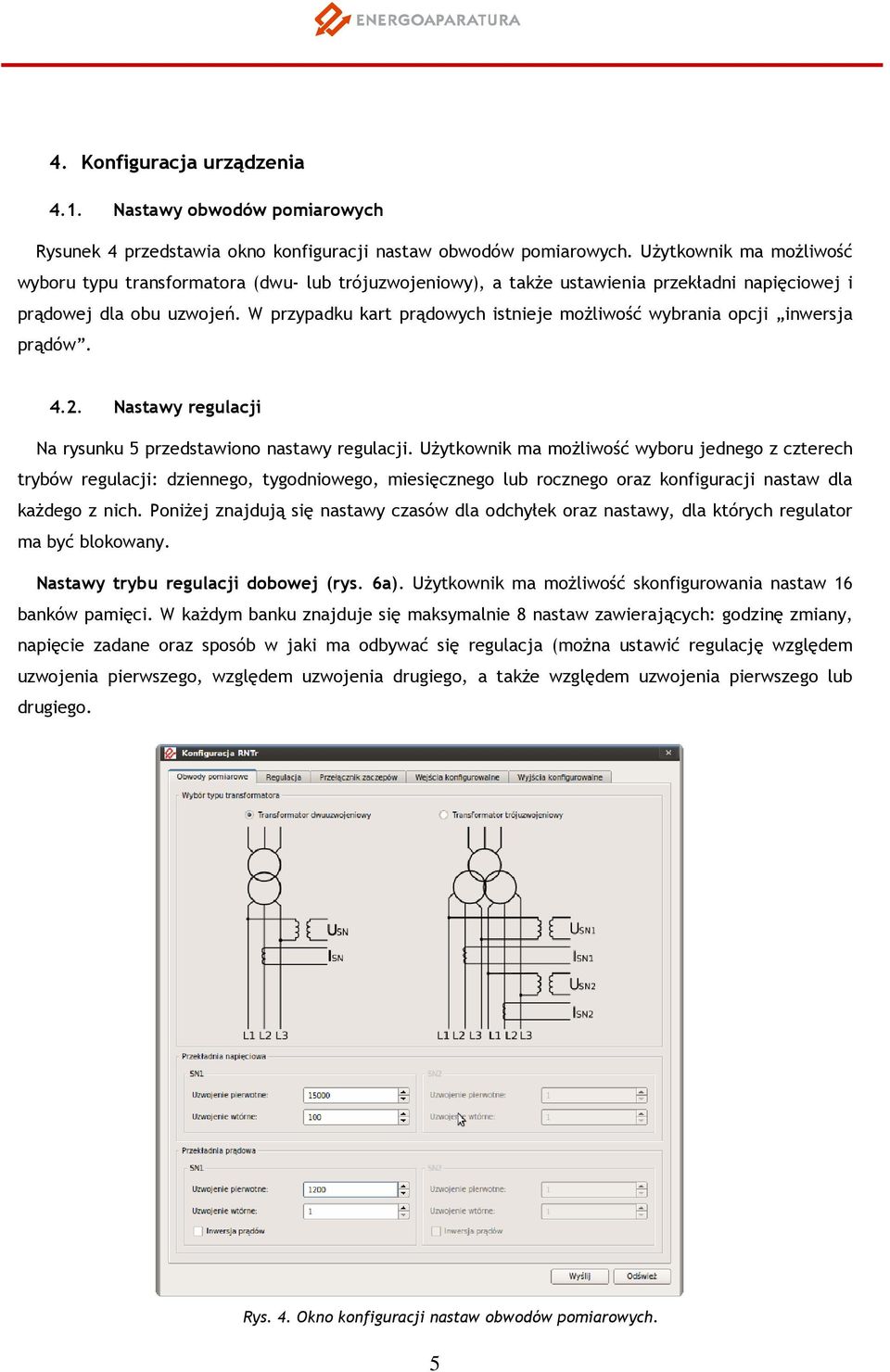

5 4. Konfiguracja urządzenia 4.1. Nastawy obwodów pomiarowych Rysunek 4 przedstawia okno konfiguracji nastaw obwodów pomiarowych. Użytkownik ma możliwość wyboru typu transformatora (dwu- lub trójuzwojeniowy), a także ustawienia przekładni napięciowej i prądowej dla obu uzwojeń. W przypadku kart prądowych istnieje możliwość wybrania opcji inwersja prądów Nastawy regulacji Na rysunku 5 przedstawiono nastawy regulacji. Użytkownik ma możliwość wyboru jednego z czterech trybów regulacji: dziennego, tygodniowego, miesięcznego lub rocznego oraz konfiguracji nastaw dla każdego z nich. Poniżej znajdują się nastawy czasów dla odchyłek oraz nastawy, dla których regulator ma być blokowany. Nastawy trybu regulacji dobowej (rys. 6a). Użytkownik ma możliwość skonfigurowania nastaw 16 banków pamięci. W każdym banku znajduje się maksymalnie 8 nastaw zawierających: godzinę zmiany, napięcie zadane oraz sposób w jaki ma odbywać się regulacja (można ustawić regulację względem uzwojenia pierwszego, względem uzwojenia drugiego, a także względem uzwojenia pierwszego lub drugiego. Rys. 4. Okno konfiguracji nastaw obwodów pomiarowych. 5

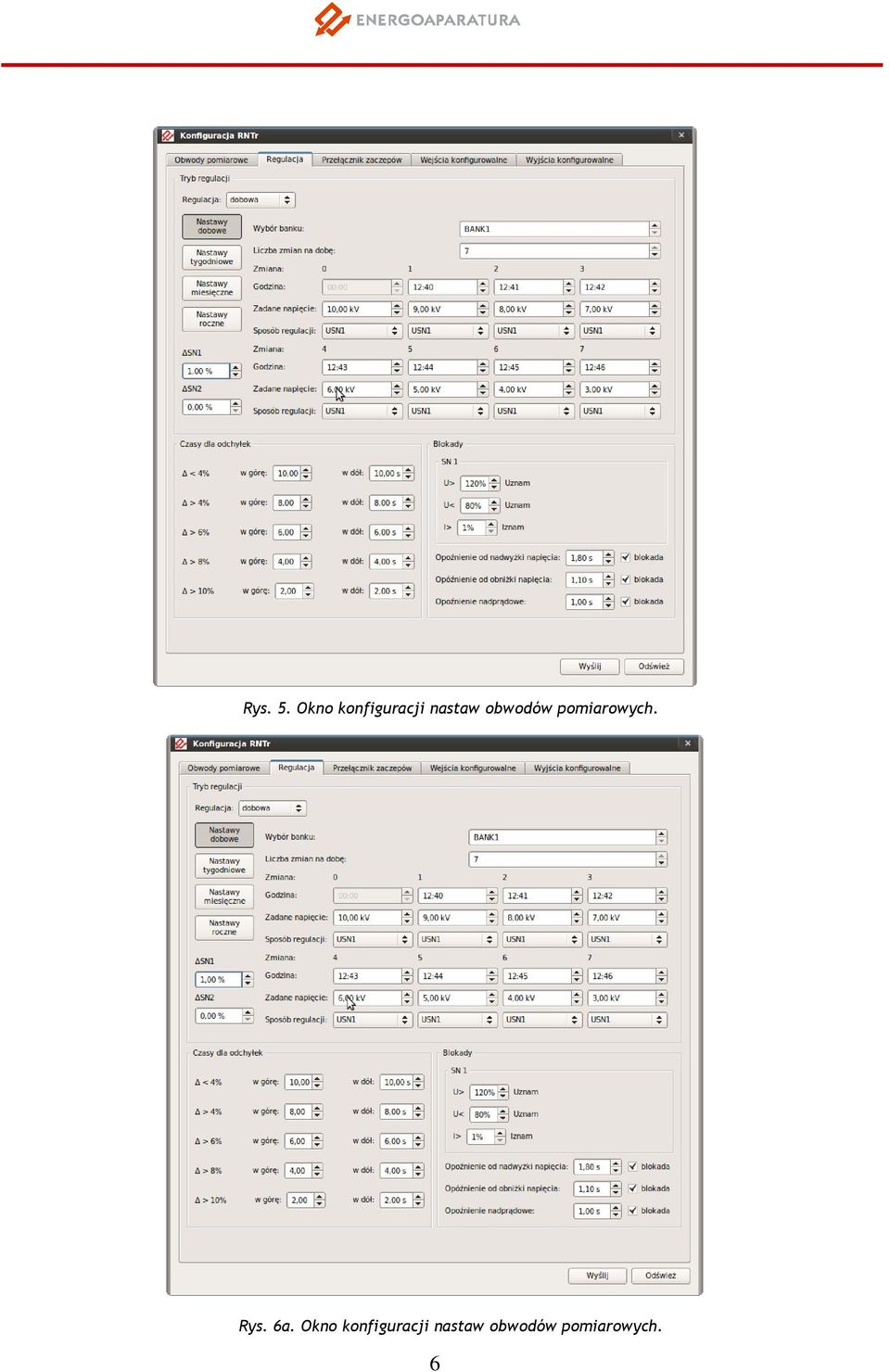

6 Rys. 5. Okno konfiguracji nastaw obwodów pomiarowych. Rys. 6a. Okno konfiguracji nastaw obwodów pomiarowych. 6

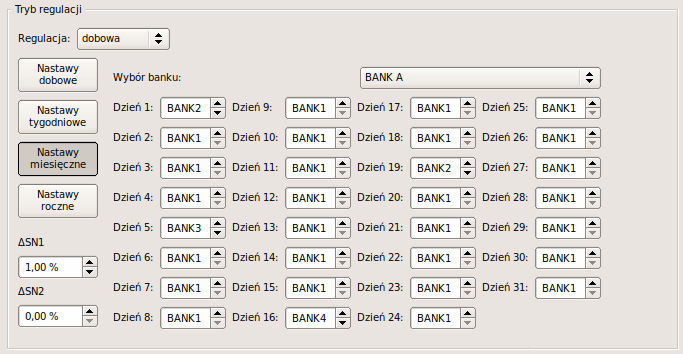

7 Nastawy trybu regulacji tygodniowej (rys. 6b). Użytkownik ma możliwość przypisania każdemu dniu tygodnia, odpowiedni bank pamięci zawierający nastawy dobowe, konfigurowane w kroku poprzednim. Rys. 6b. Nastawy tygodniowe Nastawy trybu miesięcznego (rys. 6c). Podobnie jak w trybie regulacji dobowej, użytkownik ma do dyspozycji 16 banków pamięci oznaczonych odpowiednio literami od A do P. Każdemu z tych banków pamięci można przypisać odpowiedni bank pamięci zawierający odpowiednie dla każdego dnia miesiąca nastawy dobowe. Rys. 6c. Nastawy miesięczne Nastawy trybu regulacji rocznej (rys. 6d). Użytkownik ma możliwość przypisania każdemu miesiącowi, odpowiedni bank pamięci zawierający nastawy dla każdego dnia miesiąca, konfigurowane w kroku poprzednim. Rys. 6d. Nastawy roczne 7

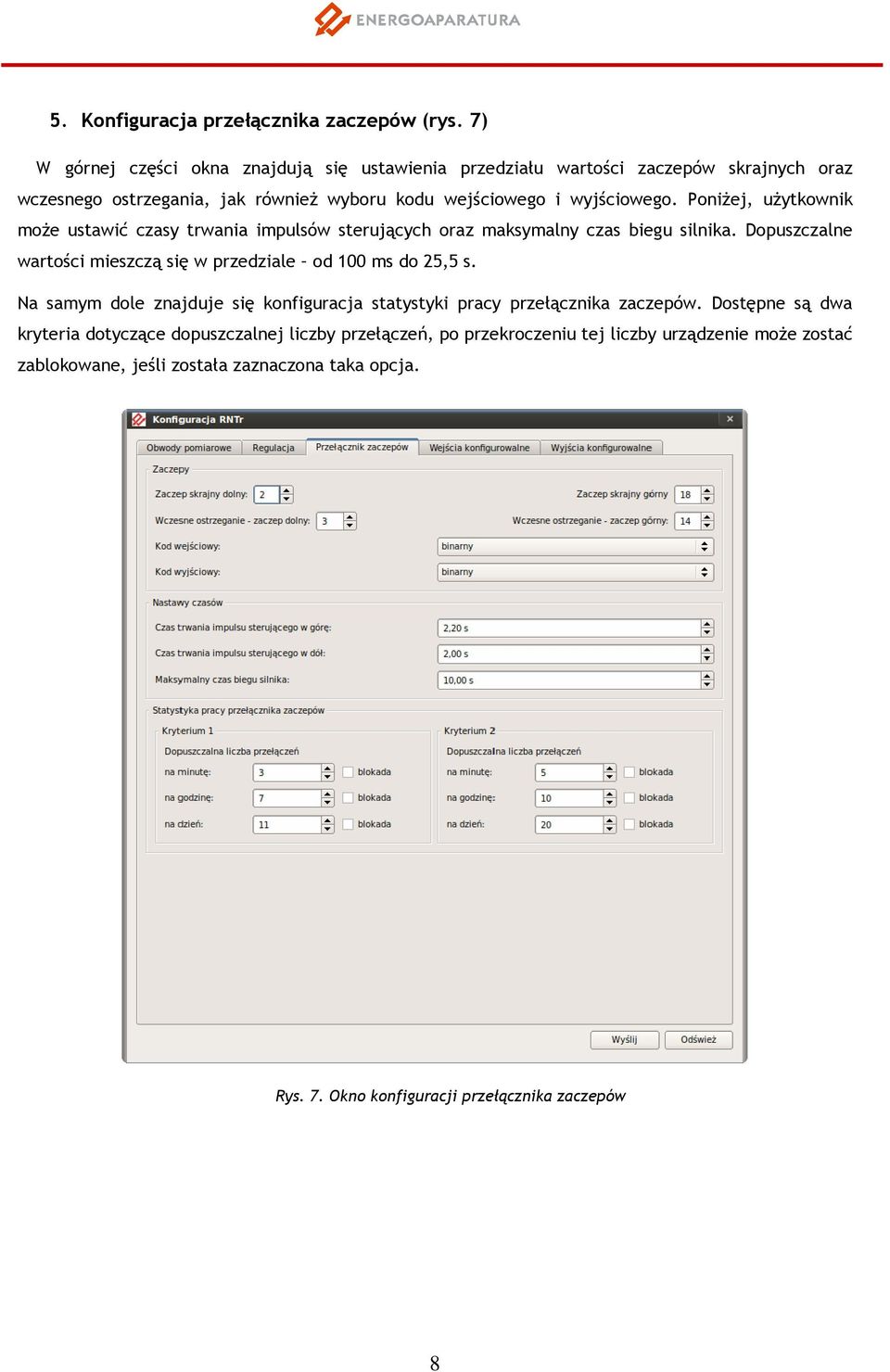

8 5. Konfiguracja przełącznika zaczepów (rys. 7) W górnej części okna znajdują się ustawienia przedziału wartości zaczepów skrajnych oraz wczesnego ostrzegania, jak również wyboru kodu wejściowego i wyjściowego. Poniżej, użytkownik może ustawić czasy trwania impulsów sterujących oraz maksymalny czas biegu silnika. Dopuszczalne wartości mieszczą się w przedziale od 100 ms do 25,5 s. Na samym dole znajduje się konfiguracja statystyki pracy przełącznika zaczepów. Dostępne są dwa kryteria dotyczące dopuszczalnej liczby przełączeń, po przekroczeniu tej liczby urządzenie może zostać zablokowane, jeśli została zaznaczona taka opcja. Rys. 7. Okno konfiguracji przełącznika zaczepów 8

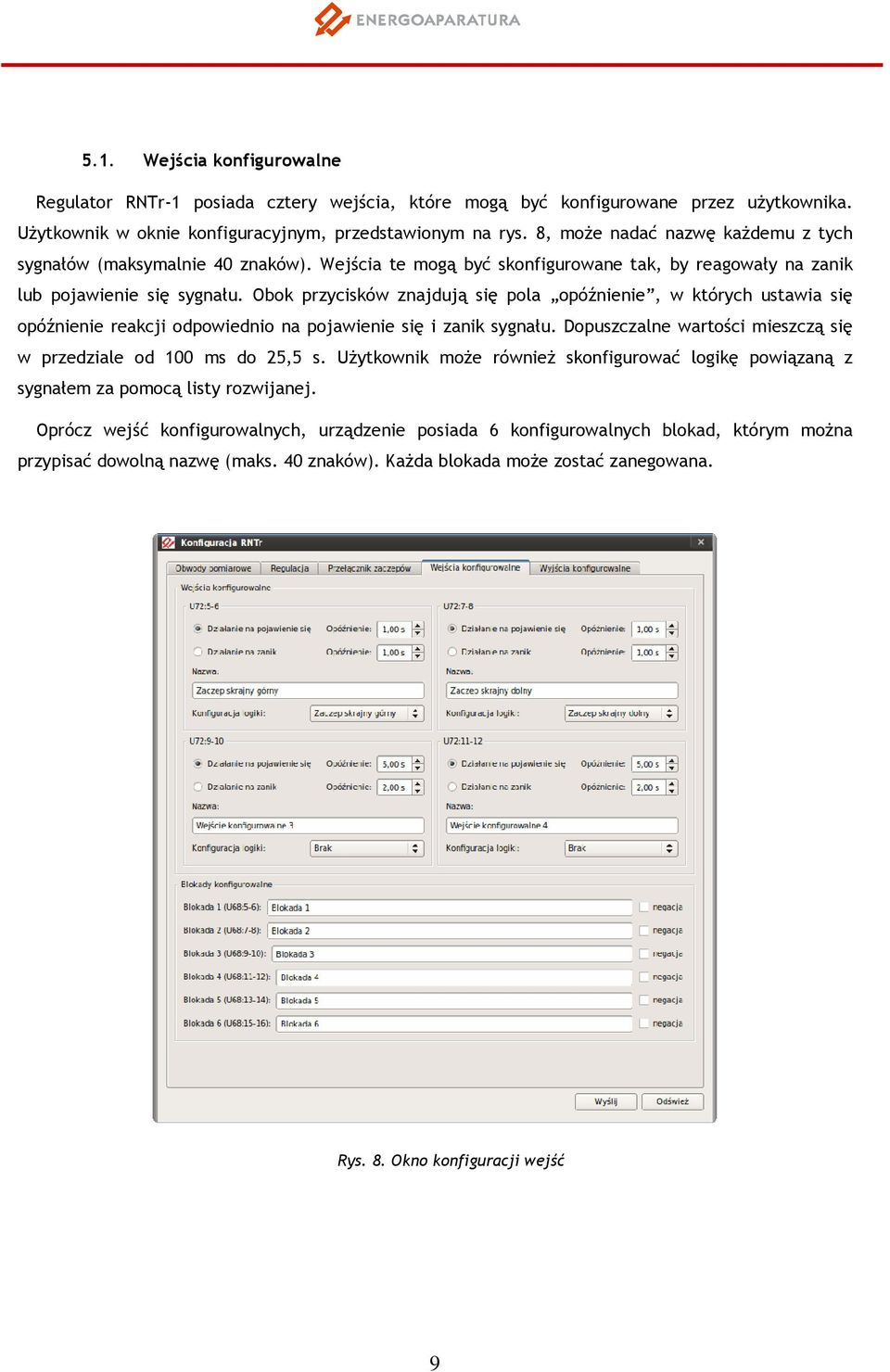

9 5.1. Wejścia konfigurowalne Regulator RNTr-1 posiada cztery wejścia, które mogą być konfigurowane przez użytkownika. Użytkownik w oknie konfiguracyjnym, przedstawionym na rys. 8, może nadać nazwę każdemu z tych sygnałów (maksymalnie 40 znaków). Wejścia te mogą być skonfigurowane tak, by reagowały na zanik lub pojawienie się sygnału. Obok przycisków znajdują się pola opóźnienie, w których ustawia się opóźnienie reakcji odpowiednio na pojawienie się i zanik sygnału. Dopuszczalne wartości mieszczą się w przedziale od 100 ms do 25,5 s. Użytkownik może również skonfigurować logikę powiązaną z sygnałem za pomocą listy rozwijanej. Oprócz wejść konfigurowalnych, urządzenie posiada 6 konfigurowalnych blokad, którym można przypisać dowolną nazwę (maks. 40 znaków). Każda blokada może zostać zanegowana. Rys. 8. Okno konfiguracji wejść 9

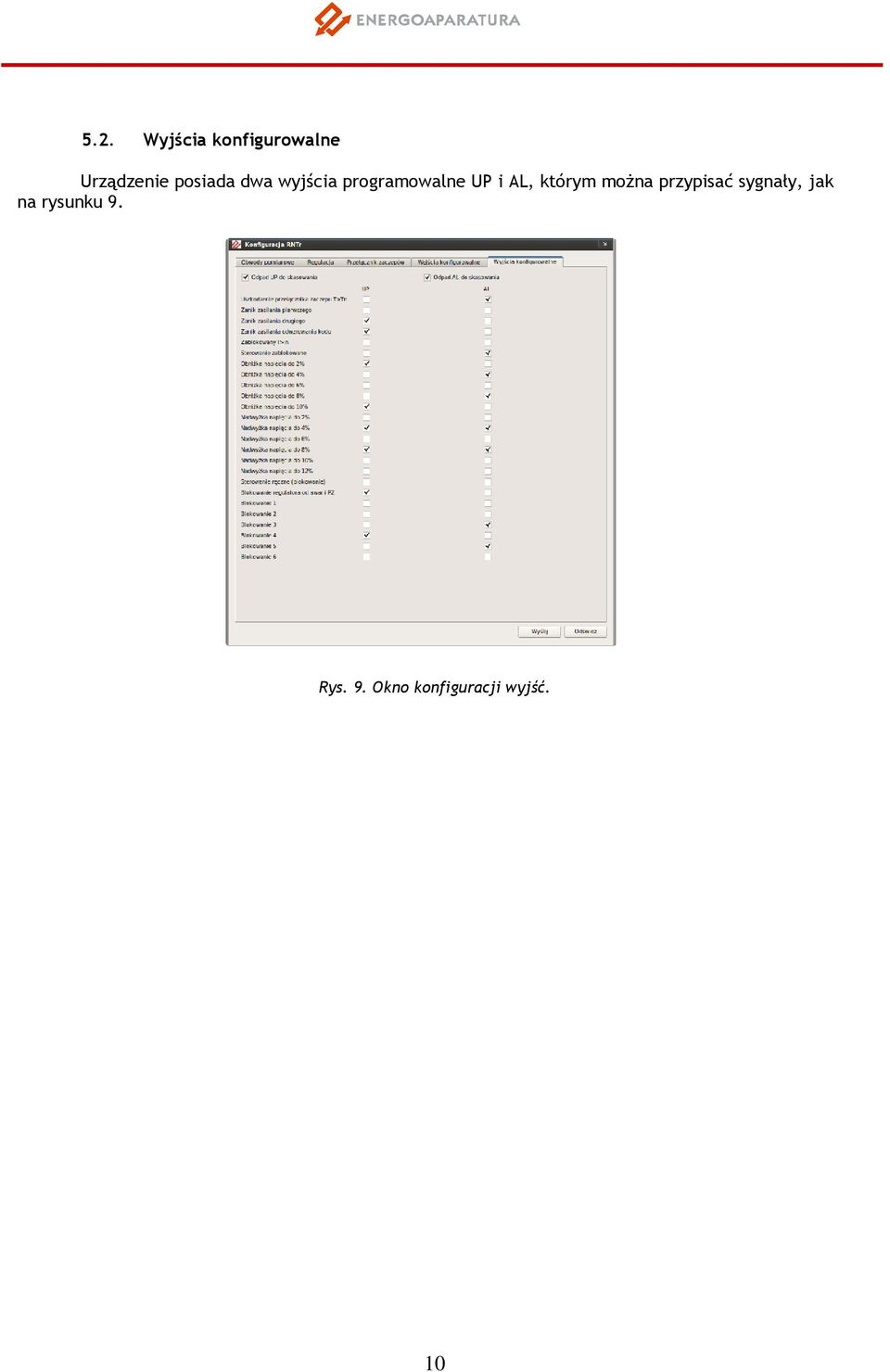

10 5.2. Wyjścia konfigurowalne Urządzenie posiada dwa wyjścia programowalne UP i AL, którym można przypisać sygnały, jak na rysunku 9. Rys. 9. Okno konfiguracji wyjść. 10

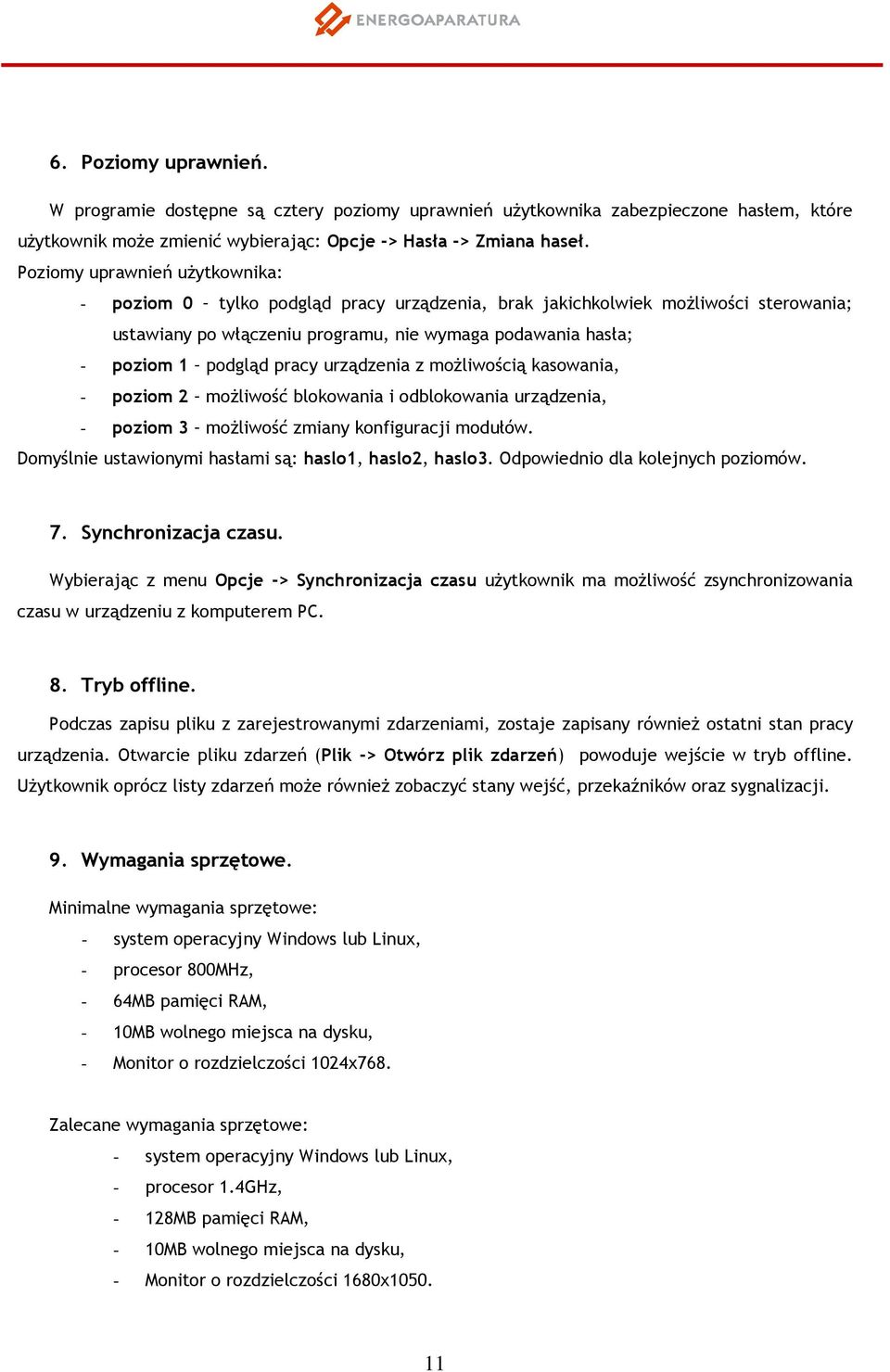

11 6. Poziomy uprawnień. W programie dostępne są cztery poziomy uprawnień użytkownika zabezpieczone hasłem, które użytkownik może zmienić wybierając: Opcje -> Hasła -> Zmiana haseł. Poziomy uprawnień użytkownika: - poziom 0 tylko podgląd pracy urządzenia, brak jakichkolwiek możliwości sterowania; ustawiany po włączeniu programu, nie wymaga podawania hasła; - poziom 1 podgląd pracy urządzenia z możliwością kasowania, - poziom 2 możliwość blokowania i odblokowania urządzenia, - poziom 3 możliwość zmiany konfiguracji modułów. Domyślnie ustawionymi hasłami są: haslo1, haslo2, haslo3. Odpowiednio dla kolejnych poziomów. 7. Synchronizacja czasu. Wybierając z menu Opcje -> Synchronizacja czasu użytkownik ma możliwość zsynchronizowania czasu w urządzeniu z komputerem PC. 8. Tryb offline. Podczas zapisu pliku z zarejestrowanymi zdarzeniami, zostaje zapisany również ostatni stan pracy urządzenia. Otwarcie pliku zdarzeń (Plik -> Otwórz plik zdarzeń) powoduje wejście w tryb offline. Użytkownik oprócz listy zdarzeń może również zobaczyć stany wejść, przekaźników oraz sygnalizacji. 9. Wymagania sprzętowe. Minimalne wymagania sprzętowe: - system operacyjny Windows lub Linux, - procesor 800MHz, - 64MB pamięci RAM, - 10MB wolnego miejsca na dysku, - Monitor o rozdzielczości 1024x768. Zalecane wymagania sprzętowe: - system operacyjny Windows lub Linux, - procesor 1.4GHz, - 128MB pamięci RAM, - 10MB wolnego miejsca na dysku, - Monitor o rozdzielczości 1680x
