Oscyloskopy z luminoforem cyfrowym Seria DPO3000
|
|
- Liliana Matuszewska
- 7 lat temu
- Przeglądów:
Transkrypt

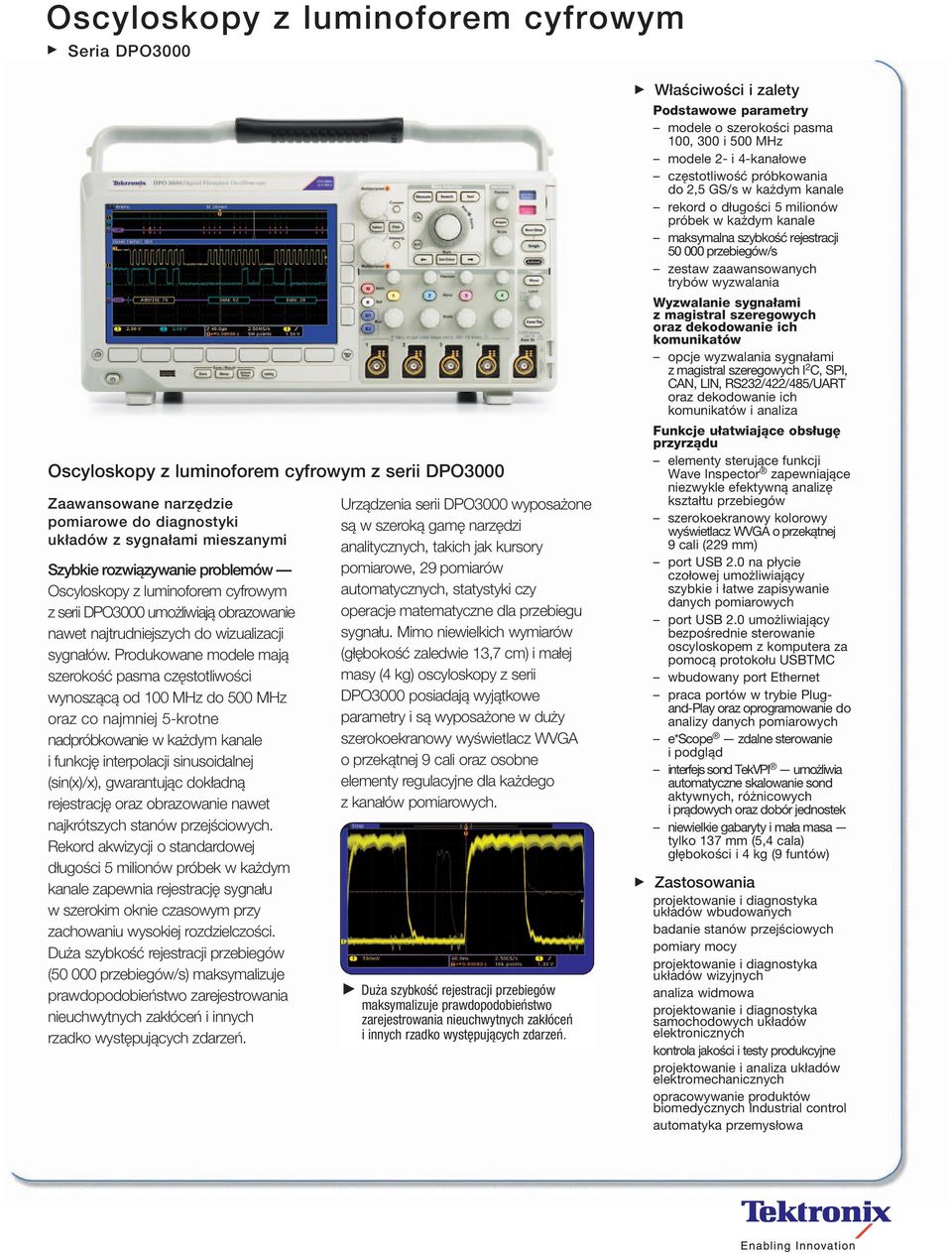

1 Oscyloskopy z luminoforem cyfrowym z serii DPO3000 Zaawansowane narzędzie pomiarowe do diagnostyki układów z sygnałami mieszanymi Szybkie rozwiązywanie problemów Oscyloskopy z luminoforem cyfrowym z serii DPO3000 umożliwiają obrazowanie nawet najtrudniejszych do wizualizacji sygnałów. Produkowane modele mają szerokość pasma częstotliwości wynoszącą od 100 MHz do 500 MHz oraz co najmniej 5-krotne nadpróbkowanie w każdym kanale i funkcję interpolacji sinusoidalnej (sin(x)/x), gwarantując dokładną rejestrację oraz obrazowanie nawet najkrótszych stanów przejściowych. Rekord akwizycji o standardowej długości 5 milionów próbek w każdym kanale zapewnia rejestrację sygnału w szerokim oknie czasowym przy zachowaniu wysokiej rozdzielczości. Duża szybkość rejestracji przebiegów ( przebiegów/s) maksymalizuje prawdopodobieństwo zarejestrowania nieuchwytnych zakłóceń i innych rzadko występujących zdarzeń. Urządzenia serii DPO3000 wyposażone są w szeroką gamę narzędzi analitycznych, takich jak kursory pomiarowe, 29 pomiarów automatycznych, statystyki czy operacje matematyczne dla przebiegu sygnału. Mimo niewielkich wymiarów (głębokość zaledwie 13,7 cm) i małej masy (4 kg) oscyloskopy z serii DPO3000 posiadają wyjątkowe parametry i są wyposażone w duży szerokoekranowy wyświetlacz WVGA o przekątnej 9 cali oraz osobne elementy regulacyjne dla każdego z kanałów pomiarowych. Duża szybkość rejestracji przebiegów maksymalizuje prawdopodobieństwo zarejestrowania nieuchwytnych zakłóceń i innych rzadko występujących zdarzeń. Właściwości i zalety Podstawowe parametry modele o szerokości pasma 100, 300 i 500 MHz modele 2- i 4-kanałowe częstotliwość próbkowania do 2,5 GS/s w każdym kanale rekord o długości 5 milionów próbek w każdym kanale maksymalna szybkość rejestracji przebiegów/s zestaw zaawansowanych trybów wyzwalania Wyzwalanie sygnałami z magistral szeregowych oraz dekodowanie ich komunikatów opcje wyzwalania sygnałami z magistral szeregowych I 2 C, SPI, CAN, LIN, RS232/422/485/UART oraz dekodowanie ich komunikatów i analiza Funkcje ułatwiające obsługę przyrządu elementy sterujące funkcji Wave Inspector zapewniające niezwykle efektywną analizę kształtu przebiegów szerokoekranowy kolorowy wyświetlacz WVGA o przekątnej 9 cali (229 mm) port USB 2.0 na płycie czołowej umożliwiający szybkie i łatwe zapisywanie danych pomiarowych port USB 2.0 umożliwiający bezpośrednie sterowanie oscyloskopem z komputera za pomocą protokołu USBTMC wbudowany port Ethernet praca portów w trybie Plugand-Play oraz oprogramowanie do analizy danych pomiarowych e*scope zdalne sterowanie i podgląd interfejs sond TekVPI umożliwia automatyczne skalowanie sond aktywnych, różnicowych i prądowych oraz dobór jednostek niewielkie gabaryty i mała masa tylko 137 mm (5,4 cala) głębokości i 4 kg (9 funtów) Zastosowania projektowanie i diagnostyka układów wbudowanych badanie stanów przejściowych pomiary mocy projektowanie i diagnostyka układów wizyjnych analiza widmowa projektowanie i diagnostyka samochodowych układów elektronicznych kontrola jakości i testy produkcyjne projektowanie i analiza układów elektromechanicznych opracowywanie produktów biomedycznych Industrial control automatyka przemysłowa

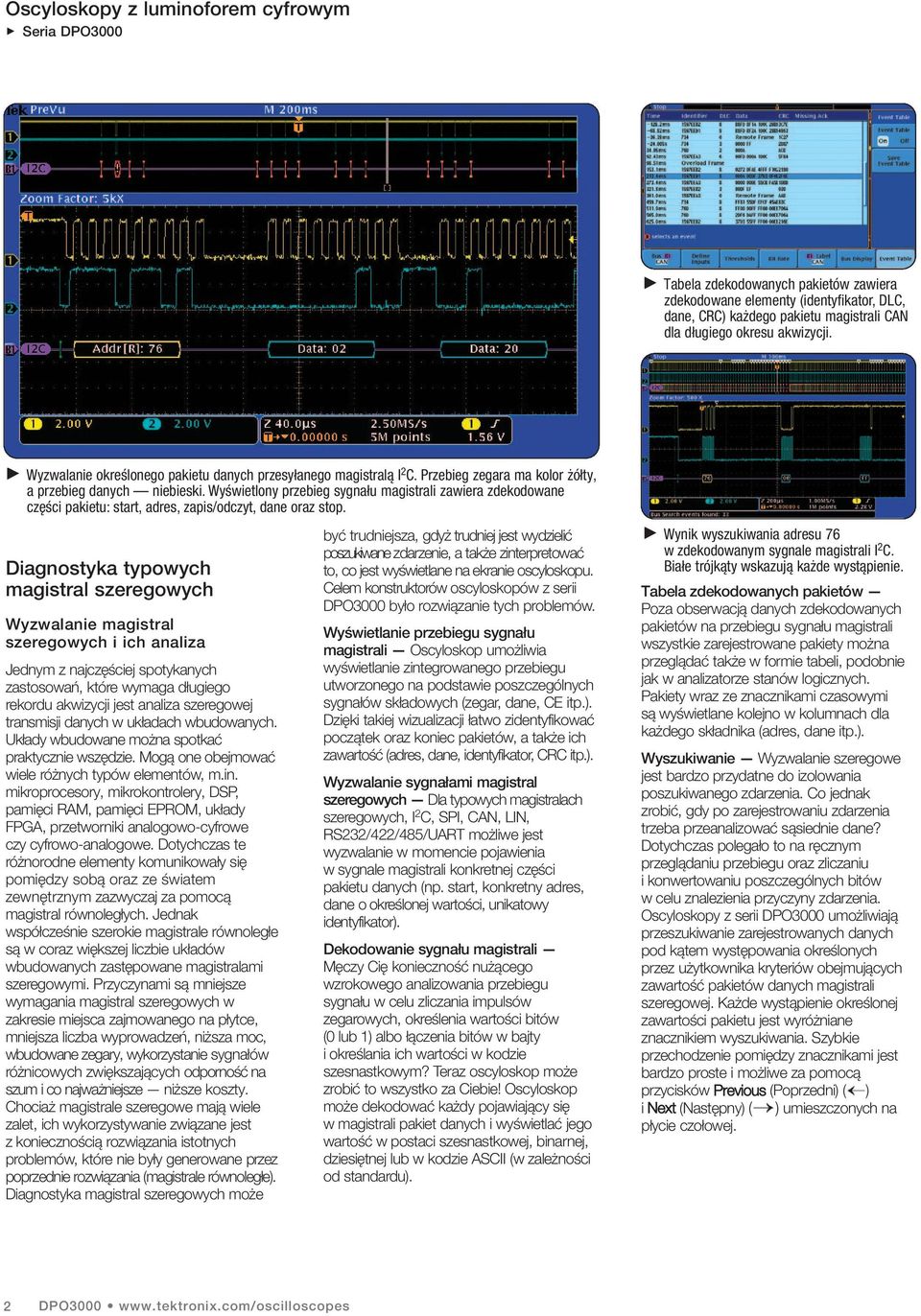

2 Tabela zdekodowanych pakietów zawiera zdekodowane elementy (identyfikator, DLC, dane, CRC) każdego pakietu magistrali CAN dla długiego okresu akwizycji. Wyzwalanie określonego pakietu danych przesyłanego magistralą I 2 C. Przebieg zegara ma kolor żółty, a przebieg danych niebieski. Wyświetlony przebieg sygnału magistrali zawiera zdekodowane części pakietu: start, adres, zapis/odczyt, dane oraz stop. Diagnostyka typowych magistral szeregowych Wyzwalanie magistral szeregowych i ich analiza Jednym z najczęściej spotykanych zastosowań, które wymaga długiego rekordu akwizycji jest analiza szeregowej transmisji danych w układach wbudowanych. Układy wbudowane można spotkać praktycznie wszędzie. Mogą one obejmować wiele różnych typów elementów, m.in. mikroprocesory, mikrokontrolery, DSP, pamięci RAM, pamięci EPROM, układy FPGA, przetworniki analogowo-cyfrowe czy cyfrowo-analogowe. Dotychczas te różnorodne elementy komunikowały się pomiędzy sobą oraz ze światem zewnętrznym zazwyczaj za pomocą magistral równoległych. Jednak współcześnie szerokie magistrale równoległe są w coraz większej liczbie układów wbudowanych zastępowane magistralami szeregowymi. Przyczynami są mniejsze wymagania magistral szeregowych w zakresie miejsca zajmowanego na płytce, mniejsza liczba wyprowadzeń, niższa moc, wbudowane zegary, wykorzystanie sygnałów różnicowych zwiększających odporność na szum i co najważniejsze niższe koszty. Chociaż magistrale szeregowe mają wiele zalet, ich wykorzystywanie związane jest z koniecznością rozwiązania istotnych problemów, które nie były generowane przez poprzednie rozwiązania (magistrale równoległe). Diagnostyka magistral szeregowych może być trudniejsza, gdyż trudniej jest wydzielić poszukiwane zdarzenie, a także zinterpretować to, co jest wyświetlane na ekranie oscyloskopu. Celem konstruktorów oscyloskopów z serii DPO3000 było rozwiązanie tych problemów. Wyświetlanie przebiegu sygnału magistrali Oscyloskop umożliwia wyświetlanie zintegrowanego przebiegu utworzonego na podstawie poszczególnych sygnałów składowych (zegar, dane, CE itp.). Dzięki takiej wizualizacji łatwo zidentyfikować początek oraz koniec pakietów, a także ich zawartość (adres, dane, identyfikator, CRC itp.). Wyzwalanie sygnałami magistral szeregowych Dla typowych magistralach szeregowych, I 2 C, SPI, CAN, LIN, RS232/422/485/UART możliwe jest wyzwalanie w momencie pojawienia w sygnale magistrali konkretnej części pakietu danych (np. start, konkretny adres, dane o określonej wartości, unikatowy identyfikator). Dekodowanie sygnału magistrali Męczy Cię konieczność nużącego wzrokowego analizowania przebiegu sygnału w celu zliczania impulsów zegarowych, określenia wartości bitów (0 lub 1) albo łączenia bitów w bajty i określania ich wartości w kodzie szesnastkowym? Teraz oscyloskop może zrobić to wszystko za Ciebie! Oscyloskop może dekodować każdy pojawiający się w magistrali pakiet danych i wyświetlać jego wartość w postaci szesnastkowej, binarnej, dziesiętnej lub w kodzie ASCII (w zależności od standardu). Wynik wyszukiwania adresu 76 w zdekodowanym sygnale magistrali I 2 C. Białe trójkąty wskazują każde wystąpienie. Tabela zdekodowanych pakietów Poza obserwacją danych zdekodowanych pakietów na przebiegu sygnału magistrali wszystkie zarejestrowane pakiety można przeglądać także w formie tabeli, podobnie jak w analizatorze stanów logicznych. Pakiety wraz ze znacznikami czasowymi są wyświetlane kolejno w kolumnach dla każdego składnika (adres, dane itp.). Wyszukiwanie Wyzwalanie szeregowe jest bardzo przydatne do izolowania poszukiwanego zdarzenia. Co jednak zrobić, gdy po zarejestrowaniu zdarzenia trzeba przeanalizować sąsiednie dane? Dotychczas polegało to na ręcznym przeglądaniu przebiegu oraz zliczaniu i konwertowaniu poszczególnych bitów w celu znalezienia przyczyny zdarzenia. Oscyloskopy z serii DPO3000 umożliwiają przeszukiwanie zarejestrowanych danych pod kątem występowania określonych przez użytkownika kryteriów obejmujących zawartość pakietów danych magistrali szeregowej. Każde wystąpienie określonej zawartości pakietu jest wyróżniane znacznikiem wyszukiwania. Szybkie przechodzenie pomiędzy znacznikami jest bardzo proste i możliwe za pomocą przycisków Previous (Poprzedni) ( ) i Next (Następny) ( )umieszczonych na płycie czołowej. 2 DPO3000

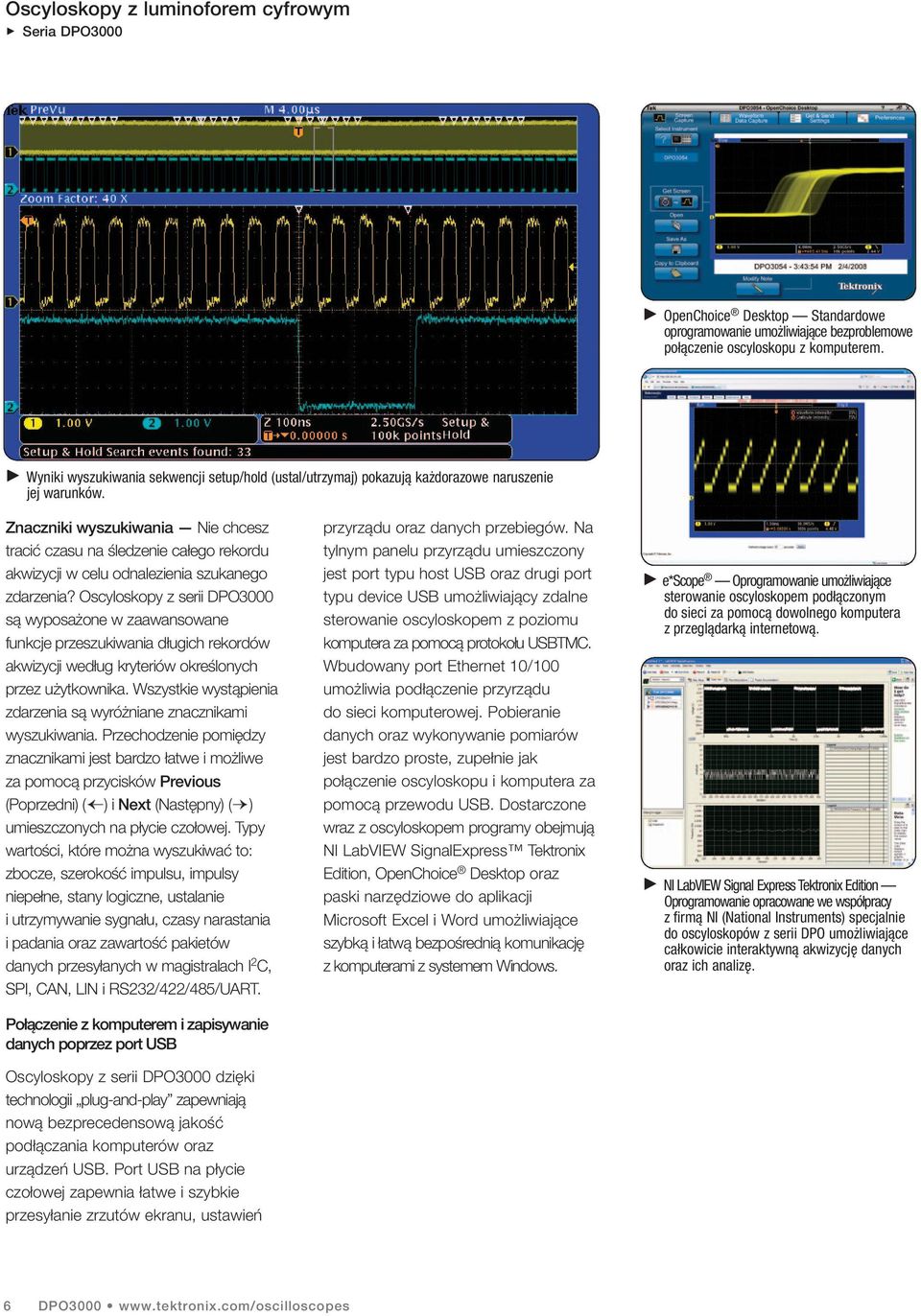

3 Elementy sterujące funkcji Wave Inspector zapewniają wyjątkowo efektywne przeglądanie i analizowanie danych przebiegu, a także poruszanie się po zarejestrowanym przebiegu. Funkcje ułatwiające pracę Nawigacja Wave Inspector Wyobraź sobie korzystanie z Internetu, gdyby nie istniały takie wyszukiwarki, jak Google czy Yahoo, gdyby przeglądarki internetowe nie miały takich funkcji, jak Ulubione czy Łącza lub gdyby nie istnieli tacy dostawcy usług internetowych, jak AOL czy MSN. Właśnie to czują użytkownicy wielu współczesnych oscyloskopów cyfrowych próbujący wykorzystać dostępny w nich długi rekord akwizycji. Długość rekordu jeden z kluczowych parametrów oscyloskopu cyfrowego oznacza liczbę próbek, które mogą zostać zdyskretyzowane i zapisane podczas jednej akwizycji. Dłuższy rekord to dłuższe okno czasowe, w którym można obserwować przebieg z większą rozdzielczością (większa częstotliwość próbkowania). Pierwsze oscyloskopy cyfrowe mogły rejestrować jedynie 500 punktów przebiegu i z tego powodu trudno było wychwycić wszystkie istotne informacje o badanym zjawisku. W ciągu kolejnych lat producenci oscyloskopów zwiększali długość rekordu w odpowiedzi na zapotrzebowanie rynku żądającego przechwytywania coraz szerszych okien czasowych z dużą rozdzielczością. W efekcie większość oscyloskopów średniej klasy jest standardowo wyposażona w rekord o długości wielu milionów punktów lub można je opcjonalnie do takiego rozbudować. Takie rekordy o wielomilionowej długości odpowiadają często przebiegom odpowiadającym tysiącom ekranów. Chociaż standardowa długość rekordu wzrosła w ostatnich latach do satysfakcjonującej wartości dla większości aplikacji, to jednak rozwój narzędzi do sprawnego i skutecznego przeglądania i analizowania danych zgromadzonych w tak długich rekordach oraz poruszania się w nich był do dziś zaniedbywany. Oscyloskopy z serii DPO3000 ułatwiają pracę z długim rekordem dzięki elementom sterującym innowacyjnej funkcji Wave Inspector: Pokrętło Zoom/Pan (Powiększenie/przesuwanie) Specjalne dwuczęściowe pokrętło umieszczone na płycie czołowej zapewnia intuicyjne sterowanie zarówno powiększaniem, jak i przesuwaniem przebiegu. Pokrętło wewnętrzne dostosowuje współczynnik powiększenia (czyli skalę powiększenia); obrót w prawo aktywuje funkcję powiększenia i zwiększa powiększenie, a obrót w lewo zmniejsza powiększenie, aż do wyłączenia funkcji. Pokrętło zewnętrzne służy do przesuwania ramki powiększenia wzdłuż zarejestrowanego przebiegu, ułatwiając szybkie odnalezienie interesującego nas fragmentu. Pokrętło to jest wyposażone w mechanizm określający szybkość przesuwania ramki powiększenia wzdłuż przebiegu na podstawie użytej siły. Większy kąt obrotu tego pokrętła przyspiesza przesuwanie ramki. Kierunek przesuwu zmienia się poprzez obrócenia pokrętła w przeciwną stronę. Nie ma już potrzeby przechodzenia przez kolejne elementy wielopoziomowego menu w celu ustalenia parametrów powiększonego fragmentu przebiegu. Przycisk Play/Pause (Uruchomienie/zatrzymanie przesuwu) Specjalny przycisk uruchamia i zatrzymuje automatyczne przesuwanie przebiegu wzdłuż ekranu. Przycisk ułatwia odnalezienie nieprawidłowości lub poszukiwanych zdarzeń w zarejestrowanym przebiegu. Szybkość i kierunek przesuwania są intuicyjnie sterowane za pomocą pokrętła przesuwu. Większy kąt obrotu pokrętła powoduje szybsze przesuwanie wzdłuż przebiegu, a zmiana kierunku następuje po obróceniu pokrętła w przeciwną stronę. Przyciski Mark (Znaczniki użytkownika) Przyciski znaczników umożliwiają zaznaczenie na przebiegu interesujących obszarów. Naciśnięcie przycisku Set Mark (Ustaw znacznik) na płycie czołowej umożliwia ustawienie jednej lub wielu zakładek na przebiegu. Przechodzenie pomiędzy znacznikami jest bardzo proste i możliwe za pomocą przycisków Previous (Poprzedni) ( ) i Next (Następny) ( ) umieszczonych na płycie czołowej. DPO

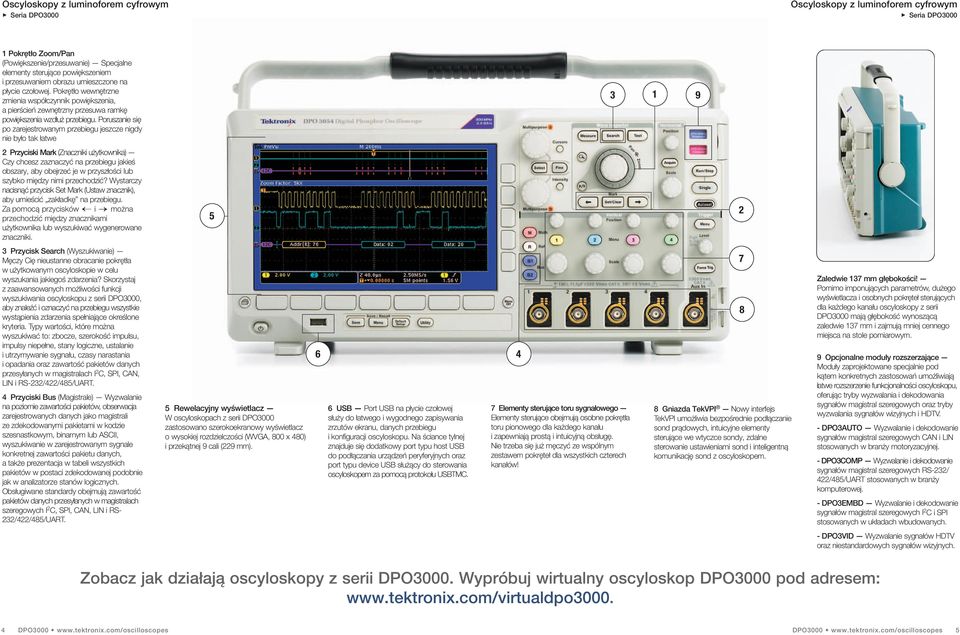

4 Oscyloskopy z luminoforem cyfrowym 1 Pokrętło Zoom/Pan (Powiększenie/przesuwanie) Specjalne elementy sterujące powiększeniem i przesuwaniem obrazu umieszczone na płycie czołowej. Pokrętło wewnętrzne zmienia współczynnik powiększenia, a pierścień zewnętrzny przesuwa ramkę powiększenia wzdłuż przebiegu. Poruszanie się po zarejestrowanym przebiegu jeszcze nigdy nie było tak łatwe 2 Przyciski Mark (Znaczniki użytkownika) Czy chcesz zaznaczyć na przebiegu jakieś obszary, aby obejrzeć je w przyszłości lub szybko między nimi przechodzić? Wystarczy nacisnąć przycisk Set Mark (Ustaw znacznik), aby umieścić zakładkę na przebiegu. Za pomocą przycisków i można przechodzić między znacznikami użytkownika lub wyszukiwać wygenerowane znaczniki. 3 Przycisk Search (Wyszukiwanie) Męczy Cię nieustanne obracanie pokrętła w użytkowanym oscyloskopie w celu wyszukania jakiegoś zdarzenia? Skorzystaj z zaawansowanych możliwości funkcji wyszukiwania oscyloskopu z serii DPO3000, aby znaleźć i oznaczyć na przebiegu wszystkie wystąpienia zdarzenia spełniające określone kryteria. Typy wartości, które można wyszukiwać to: zbocze, szerokość impulsu, impulsy niepełne, stany logiczne, ustalanie i utrzymywanie sygnału, czasy narastania i opadania oraz zawartość pakietów danych przesyłanych w magistralach I 2 C, SPI, CAN, LIN i RS-232/422/485/UART. 4 Przyciski Bus (Magistrale) Wyzwalanie na poziomie zawartości pakietów, obserwacja zarejestrowanych danych jako magistrali ze zdekodowanymi pakietami w kodzie szesnastkowym, binarnym lub ASCII, wyszukiwanie w zarejestrowanym sygnale konkretnej zawartości pakietu danych, a także prezentacja w tabeli wszystkich pakietów w postaci zdekodowanej podobnie jak w analizatorze stanów logicznych. Obsługiwane standardy obejmują zawartość pakietów danych przesyłanych w magistralach szeregowych I 2 C, SPI, CAN, LIN i RS- 232/422/485/UART Rewelacyjny wyświetlacz W oscyloskopach z serii DPO3000 zastosowano szerokoekranowy wyświetlacz o wysokiej rozdzielczości (WVGA, 800 x 480) i przekątnej 9 cali (229 mm). 6 6 USB Port USB na płycie czołowej służy do łatwego i wygodnego zapisywania zrzutów ekranu, danych przebiegu i konfiguracji oscyloskopu. Na ściance tylnej znajduje się dodatkowy port typu host USB do podłączania urządzeń peryferyjnych oraz port typu device USB służący do sterowania oscyloskopem za pomocą protokołu USBTMC. 4 7 Elementy sterujące toru sygnałowego Elementy sterujące obejmują osobne pokrętła toru pionowego dla każdego kanału i zapewniają prostą i intuicyjną obsługę. Nie trzeba się już męczyć ze wspólnym zestawem pokręteł dla wszystkich czterech kanałów! 8 Gniazda TekVPI Nowy interfejs TekVPI umożliwia bezpośrednie podłączanie sond prądowych, intuicyjne elementy sterujące we wtyczce sondy, zdalne sterowanie ustawieniami sond i inteligentną komunikację sond z oscyloskopem. 7 8 Zaledwie 137 mm głębokości! Pomimo imponujących parametrów, dużego wyświetlacza i osobnych pokręteł sterujących dla każdego kanału oscyloskopy z serii DPO3000 mają głębokość wynoszącą zaledwie 137 mm i zajmują mniej cennego miejsca na stole pomiarowym. 9 Opcjonalne moduły rozszerzające Moduły zaprojektowane specjalnie pod kątem konkretnych zastosowań umożliwiają łatwe rozszerzenie funkcjonalności oscyloskopu, oferując tryby wyzwalania i dekodowania sygnałów magistral szeregowych oraz tryby wyzwalania sygnałów wizyjnych i HDTV. - DPO3AUTO Wyzwalanie i dekodowanie sygnałów magistral szeregowych CAN i LIN stosowanych w branży motoryzacyjnej. - DPO3COMP Wyzwalanie i dekodowanie sygnałów magistral szeregowych RS-232/ 422/485/UART stosowanych w branży komputerowej. - DPO3EMBD Wyzwalanie i dekodowanie sygnałów magistral szeregowych I 2 C i SPI stosowanych w układach wbudowanych. - DPO3VID Wyzwalanie sygnałów HDTV oraz niestandardowych sygnałów wizyjnych. Zobacz jak działają oscyloskopy z serii DPO3000. Wypróbuj wirtualny oscyloskop DPO3000 pod adresem: 4 DPO DPO
5 OpenChoice Desktop Standardowe oprogramowanie umożliwiające bezproblemowe połączenie oscyloskopu z komputerem. Wyniki wyszukiwania sekwencji setup/hold (ustal/utrzymaj) pokazują każdorazowe naruszenie jej warunków. Znaczniki wyszukiwania Nie chcesz tracić czasu na śledzenie całego rekordu akwizycji w celu odnalezienia szukanego zdarzenia? Oscyloskopy z serii DPO3000 są wyposażone w zaawansowane funkcje przeszukiwania długich rekordów akwizycji według kryteriów określonych przez użytkownika. Wszystkie wystąpienia zdarzenia są wyróżniane znacznikami wyszukiwania. Przechodzenie pomiędzy znacznikami jest bardzo łatwe i możliwe za pomocą przycisków Previous (Poprzedni) ( ) i Next (Następny) ( ) umieszczonych na płycie czołowej. Typy wartości, które można wyszukiwać to: zbocze, szerokość impulsu, impulsy niepełne, stany logiczne, ustalanie i utrzymywanie sygnału, czasy narastania i padania oraz zawartość pakietów danych przesyłanych w magistralach I 2 C, SPI, CAN, LIN i RS232/422/485/UART. Połączenie z komputerem i zapisywanie danych poprzez port USB Oscyloskopy z serii DPO3000 dzięki technologii plug-and-play zapewniają nową bezprecedensową jakość podłączania komputerów oraz urządzeń USB. Port USB na płycie czołowej zapewnia łatwe i szybkie przesyłanie zrzutów ekranu, ustawień przyrządu oraz danych przebiegów. Na tylnym panelu przyrządu umieszczony jest port typu host USB oraz drugi port typu device USB umożliwiający zdalne sterowanie oscyloskopem z poziomu komputera za pomocą protokołu USBTMC. Wbudowany port Ethernet 10/100 umożliwia podłączenie przyrządu do sieci komputerowej. Pobieranie danych oraz wykonywanie pomiarów jest bardzo proste, zupełnie jak połączenie oscyloskopu i komputera za pomocą przewodu USB. Dostarczone wraz z oscyloskopem programy obejmują NI LabVIEW SignalExpress Tektronix Edition, OpenChoice Desktop oraz paski narzędziowe do aplikacji Microsoft Excel i Word umożliwiające szybką i łatwą bezpośrednią komunikację z komputerami z systemem Windows. e*scope Oprogramowanie umożliwiające sterowanie oscyloskopem podłączonym do sieci za pomocą dowolnego komputera z przeglądarką internetową. NI LabVIEW Signal Express Tektronix Edition Oprogramowanie opracowane we współpracy z firmą NI (National Instruments) specjalnie do oscyloskopów z serii DPO umożliwiające całkowicie interaktywną akwizycję danych oraz ich analizę. 6 DPO3000

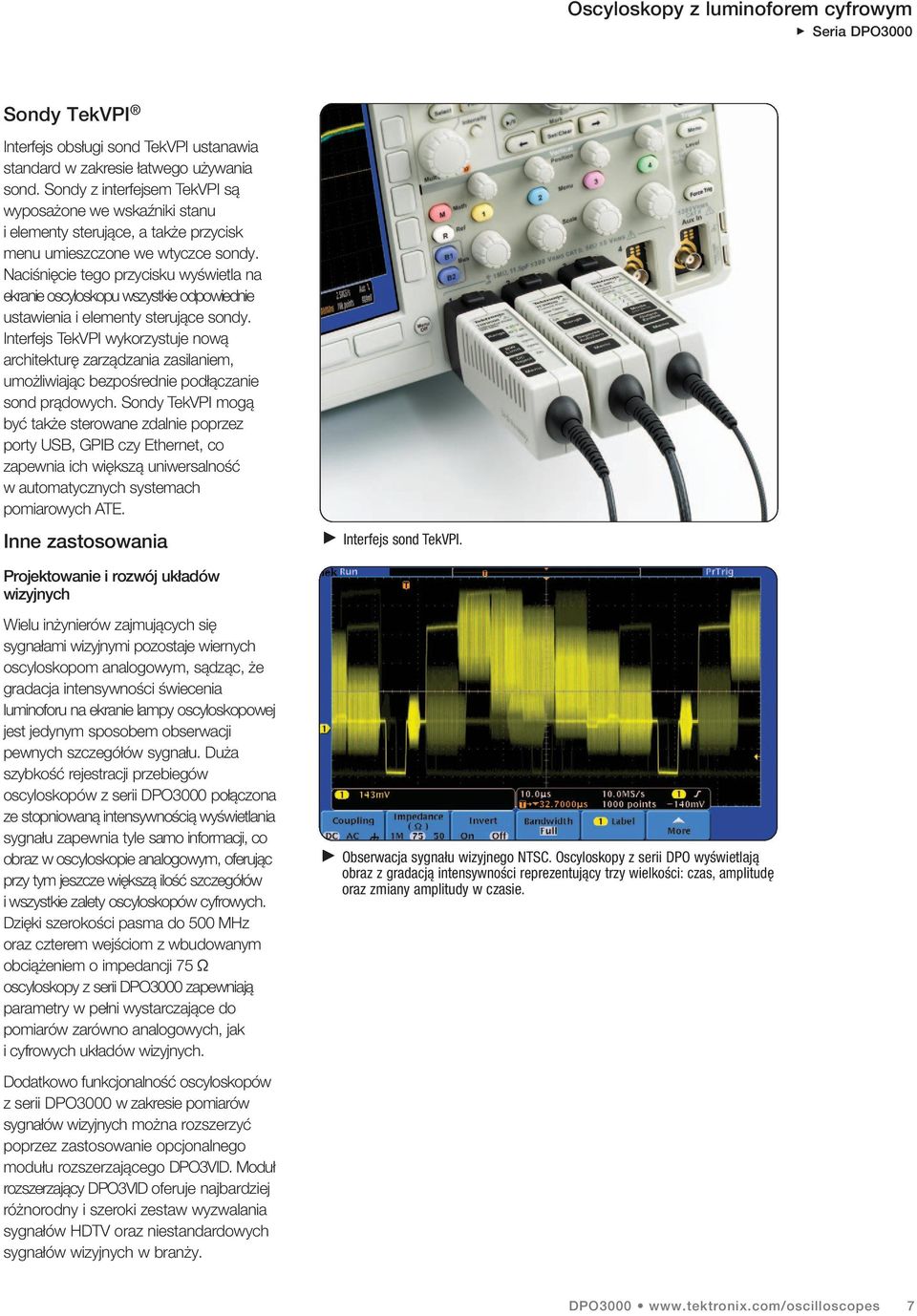

6 Sondy TekVPI Interfejs obsługi sond TekVPI ustanawia standard w zakresie łatwego używania sond. Sondy z interfejsem TekVPI są wyposażone we wskaźniki stanu i elementy sterujące, a także przycisk menu umieszczone we wtyczce sondy. Naciśnięcie tego przycisku wyświetla na ekranie oscyloskopu wszystkie odpowiednie ustawienia i elementy sterujące sondy. Interfejs TekVPI wykorzystuje nową architekturę zarządzania zasilaniem, umożliwiając bezpośrednie podłączanie sond prądowych. Sondy TekVPI mogą być także sterowane zdalnie poprzez porty USB, GPIB czy Ethernet, co zapewnia ich większą uniwersalność w automatycznych systemach pomiarowych ATE. Inne zastosowania Interfejs sond TekVPI. Projektowanie i rozwój układów wizyjnych Wielu inżynierów zajmujących się sygnałami wizyjnymi pozostaje wiernych oscyloskopom analogowym, sądząc, że gradacja intensywności świecenia luminoforu na ekranie lampy oscyloskopowej jest jedynym sposobem obserwacji pewnych szczegółów sygnału. Duża szybkość rejestracji przebiegów oscyloskopów z serii DPO3000 połączona ze stopniowaną intensywnością wyświetlania sygnału zapewnia tyle samo informacji, co obraz w oscyloskopie analogowym, oferując przy tym jeszcze większą ilość szczegółów i wszystkie zalety oscyloskopów cyfrowych. Dzięki szerokości pasma do 500 MHz oraz czterem wejściom z wbudowanym obciążeniem o impedancji 75 Ω oscyloskopy z serii DPO3000 zapewniają parametry w pełni wystarczające do pomiarów zarówno analogowych, jak i cyfrowych układów wizyjnych. Obserwacja sygnału wizyjnego NTSC. Oscyloskopy z serii DPO wyświetlają obraz z gradacją intensywności reprezentujący trzy wielkości: czas, amplitudę oraz zmiany amplitudy w czasie. Dodatkowo funkcjonalność oscyloskopów z serii DPO3000 w zakresie pomiarów sygnałów wizyjnych można rozszerzyć poprzez zastosowanie opcjonalnego modułu rozszerzającego DPO3VID. Moduł rozszerzający DPO3VID oferuje najbardziej różnorodny i szeroki zestaw wyzwalania sygnałów HDTV oraz niestandardowych sygnałów wizyjnych w branży. DPO

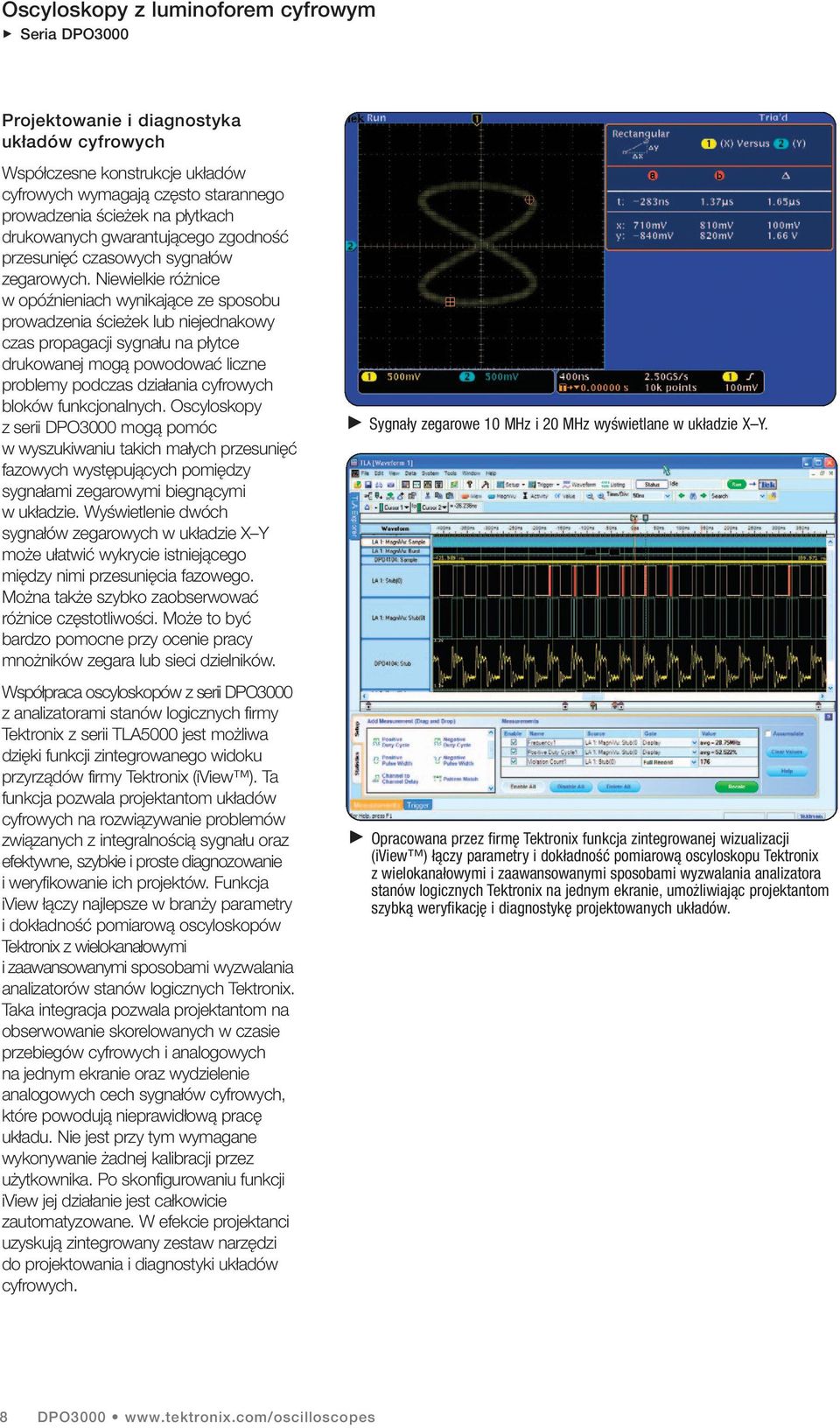

7 Projektowanie i diagnostyka układów cyfrowych Współczesne konstrukcje układów cyfrowych wymagają często starannego prowadzenia ścieżek na płytkach drukowanych gwarantującego zgodność przesunięć czasowych sygnałów zegarowych. Niewielkie różnice w opóźnieniach wynikające ze sposobu prowadzenia ścieżek lub niejednakowy czas propagacji sygnału na płytce drukowanej mogą powodować liczne problemy podczas działania cyfrowych bloków funkcjonalnych. Oscyloskopy z serii DPO3000 mogą pomóc w wyszukiwaniu takich małych przesunięć fazowych występujących pomiędzy sygnałami zegarowymi biegnącymi w układzie. Wyświetlenie dwóch sygnałów zegarowych w układzie X Y może ułatwić wykrycie istniejącego między nimi przesunięcia fazowego. Można także szybko zaobserwować różnice częstotliwości. Może to być bardzo pomocne przy ocenie pracy mnożników zegara lub sieci dzielników. Współpraca oscyloskopów z serii DPO3000 z analizatorami stanów logicznych firmy Tektronix z serii TLA5000 jest możliwa dzięki funkcji zintegrowanego widoku przyrządów firmy Tektronix (iview ). Ta funkcja pozwala projektantom układów cyfrowych na rozwiązywanie problemów związanych z integralnością sygnału oraz efektywne, szybkie i proste diagnozowanie i weryfikowanie ich projektów. Funkcja iview łączy najlepsze w branży parametry i dokładność pomiarową oscyloskopów Tektronix z wielokanałowymi i zaawansowanymi sposobami wyzwalania analizatorów stanów logicznych Tektronix. Taka integracja pozwala projektantom na obserwowanie skorelowanych w czasie przebiegów cyfrowych i analogowych na jednym ekranie oraz wydzielenie analogowych cech sygnałów cyfrowych, które powodują nieprawidłową pracę układu. Nie jest przy tym wymagane wykonywanie żadnej kalibracji przez użytkownika. Po skonfigurowaniu funkcji iview jej działanie jest całkowicie zautomatyzowane. W efekcie projektanci uzyskują zintegrowany zestaw narzędzi do projektowania i diagnostyki układów cyfrowych. Sygnały zegarowe 10 MHz i 20 MHz wyświetlane w układzie X Y. Opracowana przez firmę Tektronix funkcja zintegrowanej wizualizacji (iview ) łączy parametry i dokładność pomiarową oscyloskopu Tektronix z wielokanałowymi i zaawansowanymi sposobami wyzwalania analizatora stanów logicznych Tektronix na jednym ekranie, umożliwiając projektantom szybką weryfikację i diagnostykę projektowanych układów. 8 DPO3000

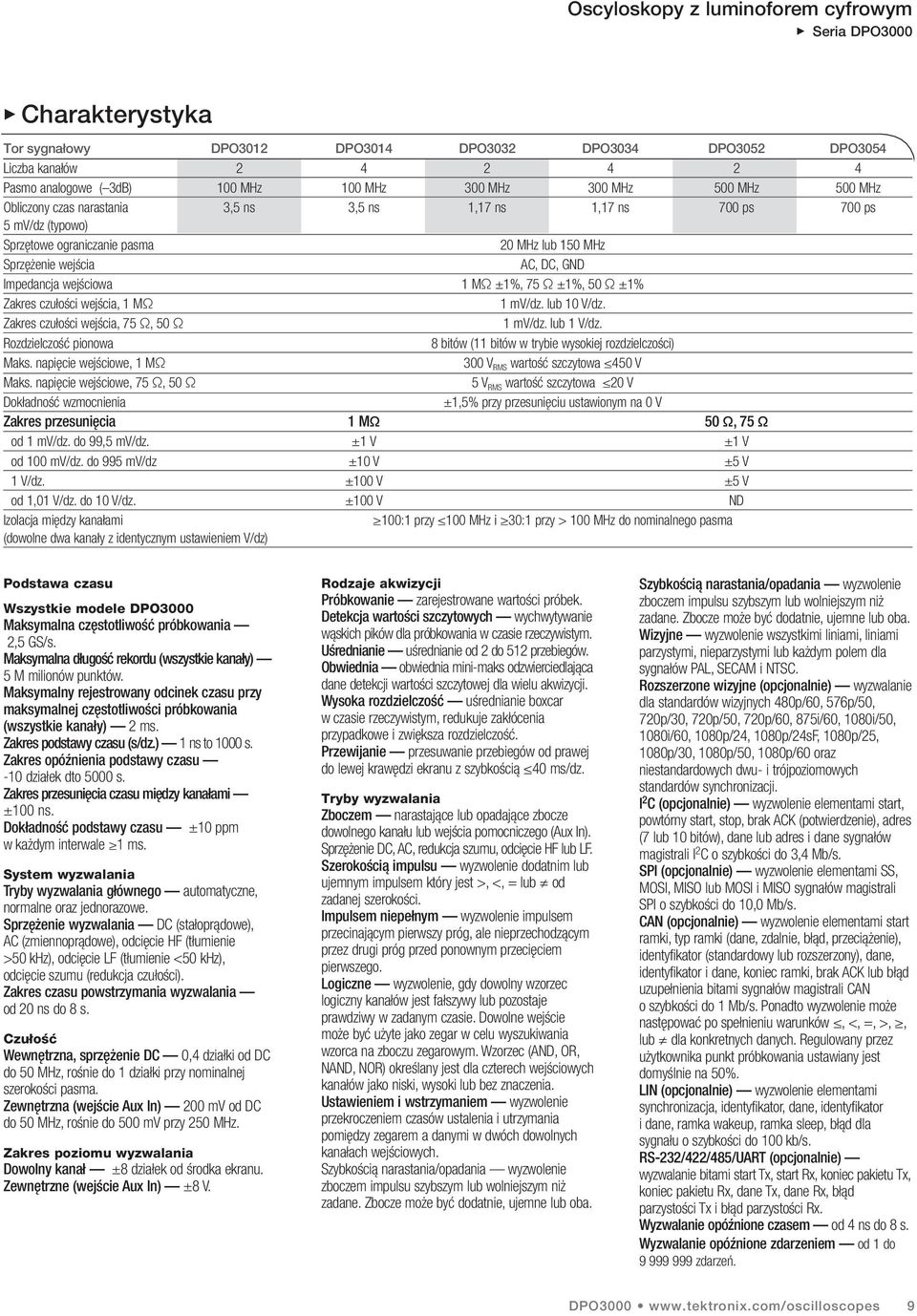

8 Charakterystyka Tor sygnałowy DPO3012 DPO3014 DPO3032 DPO3034 DPO3052 DPO3054 Liczba kanałów Pasmo analogowe ( 3dB) 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz Obliczony czas narastania 3,5 ns 3,5 ns 1,17 ns 1,17 ns 700 ps 700 ps 5 mv/dz (typowo) Sprzętowe ograniczanie pasma 20 MHz lub 150 MHz Sprzężenie wejścia AC, DC, GND Impedancja wejściowa 1 MΩ ±1%, 75 Ω ±1%, 50 Ω ±1% Zakres czułości wejścia, 1 MΩ 1 mv/dz. lub 10 V/dz. Zakres czułości wejścia, 75 Ω, 50 Ω 1 mv/dz. lub 1 V/dz. Rozdzielczość pionowa 8 bitów (11 bitów w trybie wysokiej rozdzielczości) Maks. napięcie wejściowe, 1 MΩ 300 V RMS wartość szczytowa 450 V Maks. napięcie wejściowe, 75 Ω, 50 Ω 5 V RMS wartość szczytowa 20 V Dokładność wzmocnienia ±1,5% przy przesunięciu ustawionym na 0 V Zakres przesunięcia 1 MΩ 50 Ω, 75 Ω od 1 mv/dz. do 99,5 mv/dz. ±1 V ±1 V od 100 mv/dz. do 995 mv/dz ±10 V ±5 V 1 V/dz. ±100 V ±5 V od 1,01 V/dz. do 10 V/dz. ±100 V ND Izolacja między kanałami 100:1 przy 100 MHz i 30:1 przy > 100 MHz do nominalnego pasma (dowolne dwa kanały z identycznym ustawieniem V/dz) Podstawa czasu Wszystkie modele DPO3000 Maksymalna częstotliwość próbkowania 2,5 GS/s. Maksymalna długość rekordu (wszystkie kanały) 5 M milionów punktów. Maksymalny rejestrowany odcinek czasu przy maksymalnej częstotliwości próbkowania (wszystkie kanały) 2 ms. Zakres podstawy czasu (s/dz.) 1 ns to 1000 s. Zakres opóźnienia podstawy czasu -10 działek dto 5000 s. Zakres przesunięcia czasu między kanałami ±100 ns. Dokładność podstawy czasu ±10 ppm w każdym interwale 1 ms. System wyzwalania Tryby wyzwalania głównego automatyczne, normalne oraz jednorazowe. Sprzężenie wyzwalania DC (stałoprądowe), AC (zmiennoprądowe), odcięcie HF (tłumienie >50 khz), odcięcie LF (tłumienie <50 khz), odcięcie szumu (redukcja czułości). Zakres czasu powstrzymania wyzwalania od 20 ns do 8 s. Czułość Wewnętrzna, sprzężenie DC 0,4 działki od DC do 50 MHz, rośnie do 1 działki przy nominalnej szerokości pasma. Zewnętrzna (wejście Aux In) 200 mv od DC do 50 MHz, rośnie do 500 mv przy 250 MHz. Zakres poziomu wyzwalania Dowolny kanał ±8 działek od środka ekranu. Zewnętrzne (wejście Aux In) ±8 V. Rodzaje akwizycji Próbkowanie zarejestrowane wartości Detekcja wartości szczytowych wychwytywanie wąskich pików dla próbkowania w czasie rzeczywistym. Uśrednianie uśrednianie od 2 do 512 przebiegów. Obwiednia obwiednia mini-maks odzwierciedlająca dane detekcji wartości szczytowej dla wielu akwizycji. Wysoka rozdzielczość uśrednianie boxcar w czasie rzeczywistym, redukuje zakłócenia przypadkowe i zwiększa rozdzielczość. Przewijanie przesuwanie przebiegów od prawej do lewej krawędzi ekranu z szybkością 40 ms/dz. Tryby wyzwalania Zboczem narastające lub opadające zbocze dowolnego kanału lub wejścia pomocniczego (Aux In). Sprzężenie DC, AC, redukcja szumu, odcięcie HF lub LF. Szerokością impulsu wyzwolenie dodatnim lub ujemnym impulsem który jest >, <, = lub od zadanej szerokości. Impulsem niepełnym wyzwolenie impulsem przecinającym pierwszy próg, ale nieprzechodzącym przez drugi próg przed ponownym przecięciem pierwszego. Logiczne wyzwolenie, gdy dowolny wzorzec logiczny kanałów jest fałszywy lub pozostaje prawdziwy w zadanym czasie. Dowolne wejście może być użyte jako zegar w celu wyszukiwania wzorca na zboczu zegarowym. Wzorzec (AND, OR, NAND, NOR) określany jest dla czterech wejściowych kanałów jako niski, wysoki lub bez znaczenia. Ustawieniem i wstrzymaniem wyzwolenie przekroczeniem czasów ustalenia i utrzymania pomiędzy zegarem a danymi w dwóch dowolnych kanałach wejściowych. Szybkością narastania/opadania wyzwolenie zboczem impulsu szybszym lub wolniejszym niż zadane. Zbocze może być dodatnie, ujemne lub oba. Szybkością narastania/opadania wyzwolenie zboczem impulsu szybszym lub wolniejszym niż zadane. Zbocze może być dodatnie, ujemne lub oba. Wizyjne wyzwolenie wszystkimi liniami, liniami parzystymi, nieparzystymi lub każdym polem dla sygnałów PAL, SECAM i NTSC. Rozszerzone wizyjne (opcjonalnie) wyzwalanie dla standardów wizyjnych 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60 oraz niestandardowych dwu- i trójpoziomowych standardów synchronizacji. I 2 C (opcjonalnie) wyzwolenie elementami start, powtórny start, stop, brak ACK (potwierdzenie), adres (7 lub 10 bitów), dane lub adres i dane sygnałów magistrali I 2 C o szybkości do 3,4 Mb/s. SPI (opcjonalnie) wyzwolenie elementami SS, MOSI, MISO lub MOSI i MISO sygnałów magistrali SPI o szybkości do 10,0 Mb/s. CAN (opcjonalnie) wyzwolenie elementami start ramki, typ ramki (dane, zdalnie, błąd, przeciążenie), identyfikator (standardowy lub rozszerzony), dane, identyfikator i dane, koniec ramki, brak ACK lub błąd uzupełnienia bitami sygnałów magistrali CAN o szybkości do 1 Mb/s. Ponadto wyzwolenie może następować po spełnieniu warunków, <, =, >,, lub dla konkretnych danych. Regulowany przez użytkownika punkt próbkowania ustawiany jest domyślnie na 50%. LIN (opcjonalnie) wyzwolenie elementami synchronizacja, identyfikator, dane, identyfikator i dane, ramka wakeup, ramka sleep, błąd dla sygnału o szybkości do 100 kb/s. RS-232/422/485/UART (opcjonalnie) wyzwalanie bitami start Tx, start Rx, koniec pakietu Tx, koniec pakietu Rx, dane Tx, dane Rx, błąd parzystości Tx i błąd parzystości Rx. Wyzwalanie opóźnione czasem od 4 ns do 8 s. Wyzwalanie opóźnione zdarzeniem od 1 do zdarzeń. DPO
9 Pomiary przebiegów Kursory na przebiegu i na ekranie. Pomiary automatyczne 29, z których do 4 można wyświetlać jednocześnie. Pomiary obejmują: okres, częstotliwość, opóźnienie, czas narastania i opadania, dodatnie wypełnienie przebiegu, ujemne wypełnienie przebiegu, szerokość impulsu dodatniego, szerokość impulsu ujemnego, szerokość paczki impulsów, faza, dodatni przerost, ujemny przerost, wartość międzyszczytowa, amplituda, wartość maksymalna, wartość minimalna, stan wysoki, stan niski, średnia, średnia w cyklu, wartość skuteczna, wartość skuteczna w cyklu, liczba zboczy narastających i opadających, liczba impulsów dodatnich i ujemnych, obszar i obszar w jednym cyklu. Funkcje statystyczne dla pomiarów wartość średnia, minimalna, maksymalna, odchylenie standardowe. Poziomy odniesienia definiowane przez użytkownika poziomy odniesienia dla pomiarów automatycznych mogą być określane zarówno w jednostkach, jak i procentach. Bramkowanie wydzielanie wystąpienia specyficznych zdarzeń wewnątrz akwizycji w celu przeprowadzenia pomiaru za pomocą ekranu lub kursorów przebiegu. Domyślnie do pomiarów używa się całego rekordu. Operacje matematyczne na przebiegach Arytmetyczne dodawanie, odejmowanie, mnożenie i dzielenie przebiegów. Szybkie przekształcenia Fouriera (FFT) różniczkowanie, całkowanie, szybkie przekształcenia Fouriera (FFT). FFT amplituda widma. Skala pionowa FFT liniowa wartość RMS lub dbv RMS, okno FFT prostokątne, Hamminga, Hanninga lub Blackmana-Harrisa. Zaawansowane funkcje matematyczne definiowane rozbudowanych wyrażeń algebraicznych obejmujących przebiegi, funkcje matematyczne, wartości skalarne, dwie określane przez użytkownika zmienne oraz wyniki pomiarów parametrycznych, np. (Intg(Ch1-Mean(Ch1)) x 1,414 x VAR1). Oprogramowanie NI LabVIEW SignalExpress_ Tektronix Edition Całkowicie interaktywne środowisko pomiarowe zoptymalizowane dla oscyloskopów z serii DPO3000, które umożliwia błyskawiczne gromadzenie, generowanie, analizowanie, porównywanie, importowanie i zapisywanie danych pomiarowych oraz sygnałów za pomocą intuicyjnych operacji metodą przeciągnij i upuść niewymagających umiejętności programowania. Standardowa wersja dostarczana z oscyloskopami serii DPO3000 obsługuje gromadzenie, kontrolowanie, przeglądanie i eksportowanie danych z obserwowanych sygnałów. Oferowane w pełnej wersji dodatkowe metody przetwarzania sygnałów, zaawansowana analiza, obsługa sygnałów mieszanych, przemiatanie, testowanie graniczne i inne zdefiniowane przez użytkownika funkcje są dostępne w ciągu 30-dniowego okresu próbnego. Zamów oprogramowanie SIGEXPTE, aby na stałe korzystać z możliwości oferowanych przez pełną wersję. OpenChoice Desktop zapewnia szybką i prostą komunikację między komputerami z systemem Windows a oscyloskopem z serii DPO3000 za pomocą połączenia USB lub sieci lokalnej. Umożliwia przesyłanie i zapisywanie ustawień, przebiegów, wyników pomiarów oraz obrazów ekranu. Sterownik IVI standardowy interfejs programowania przyrządu dla typowych aplikacji, takich jak LabVIEW, LabWindows/CVI, Microsoft.NET czy MATLAB. Charakterystyka wyświetlacza Typ wyświetlacza szerokoekranowy kolorowy, ciekłokrystaliczny wyświetlacz TFT o przekątnej 9 cali (228,6 mm). Rozdzielczość wyświetlacza 800 x 480 pikseli (WVGA). Rodzaje przebiegów wektory, punkty, zmienna poświata, nieskończona poświata. Podziałka pełna, linie siatki, punkty przecięcia, ramka, IRE oraz mv. Format Y T i X Y. Szybkość rejestracji przebiegów do przebiegów/s. Porty wejścia/wyjścia Szybki port host USB 2.0 obsługa urządzeń pamięci masowych USB i drukarek. 1 port dostępny na płycie czołowej, a drugi na płycie tylnej. Szybki port USB 2.0 port na płycie tylnej umożliwiający sterowanie oscyloskopem poprzez protokoły USBTMC lub GPIB za pomocą modułu TEK-USB-488. Port LAN złącze RJ-45, obsługa standardu 10/100 Base-T. Port wyjściowy wideo złącze żeńskie DB-15 umożliwiające wyświetlanie obrazu z oscyloskopu na zewnętrznym monitorze lub projektorze. Wejście Aux In (pomocnicze) złącze BNC na płycie czołowej. Impedancja wejściowa 1 MΩ. Maks. napięcie wejściowe 300 V RMS (kat. II), wartość szczytowa ± 450 V. Wyjście kompensatora sondy styki na płycie czołowej. Amplituda 2,5 V; częstotliwość 1 khz. Wyjście wyzwalania złącze BNC na płycie tylnej; dodatni impuls w momencie wyzwolenia oscyloskopu. Kensington Lock gniazdo na płycie tylnej do zamocowania standardowej blokady Kensington. Źródło zasilania Napięcie źródła zasilania od 85 do 265 V ±10%. Częstotliwość źródła zasilania od 45 do 440 Hz (od 85 do 265 V). Pobór mocy maks. 120 W. Opcjonalne zasilanie TekVPI napięcie wyjściowe 12 V; prąd wyjściowy 5 A; pobór mocy 60 W. Charakterystyka fizyczna Wymiary mm cale Wysokość 203,2 8 Szerokość 416,6 16,4 Głębokość 137,2 5,4 Masa kg funty Netto 4,17 9,2 Wysyłkowa 8,62 19 Montaż w stojaku 5U Prześwit chłodzenia 51 mm (2 cale) wymagany z lewej strony oraz z tyłu Charakterystyka ogólna Warunki środowiskowe Temperatura Podczas pracy od 0 C do +50 C. Podczas przechowywania od 40 C do +71 C. Wilgotność Podczas pracy wysokie temp. od 30 C do 50 C: wilgotność względna od 5% do 45%; niskie temp. od 0 C do 30 C: wilgotność względna od 5% do 95%. Podczas przechowywania wysokie temp. od 30 C do 50 C: wilgotność względna od 5% do 45%; niskie temp. od 0 C do 30 C: wilgotność względna od 5% do 95%. Wysokość n.p.m. Podczas pracy 3000 metrów (9843 stopy). Podczas przechowywania metrów ( stóp). Dopuszczalne wstrząsy Podczas pracy 0,31 G RMS od 5 do 500 Hz, 10 min w każdej osi, 3 osie, 30 min łącznie. Podczas przechowywania 2,46 G RMS od 5 do 500 Hz, 10 min w każdej osi, 3 osie, 30 min łącznie. Regulacje prawne Kompatybilność elektromagnetyczna 89/336/EEC. Bezpieczeństwo UL , Second Edition; CAN/CSA C22.2 No , EN :2001; IEC : DPO3000
10 Informacje przydatne podczas zamawiania DPO kanałowy oscyloskop z cyfrowym luminoforem, 100 MHz, 2,5 GS/s, rekord 5 milionów DPO kanałowy oscyloskop z cyfrowym luminoforem, 100 MHz, 2,5 GS/s, rekord 5 milionów DPO kanałowy oscyloskop z cyfrowym luminoforem, 300 MHz, 2,5 GS/s, rekord 5 milionów DPO kanałowy oscyloskop z cyfrowym luminoforem, 300 MHz, 2,5 GS/s, rekord 5 milionów DPO kanałowy oscyloskop z cyfrowym luminoforem, 500 MHz, 2,5 GS/s, rekord 5 milionów DPO kanałowy oscyloskop z cyfrowym luminoforem, 500 MHz, 2,5 GS/s, rekord 5 milionów Zawartość: Wszystkie modele zawierają: 1 pasywną sondę 10x, 500 MHz, P6139A dla każdego kanału, pokrywę przedniego panelu ( xx), instrukcję obsługi, dokumentację na dysku CD ( xx), oprogramowanie OpenChoice Desktop, oprogramowanie NI LabVIEW SignalExpress TM Tektronix Edition LE, świadectwo wzorcowania zgodnie z normą instytutu National Metrology Institute oraz systemu jakości ISO9001, przewód zasilający, torbę na akcesoria ( xx), trzyletnią gwarancję. Podczas składania zamówienia należy określić rodzaj wtyczki zasilającej oraz język instrukcji użytkownika. Moduły rozszerzeń dla specjalnych zastosowań DPO3AUTO moduł wyzwalania sygnałów magistral szeregowych stosowanych w branży motoryzacyjnej oraz analizy tych sygnałów. Umożliwia wyzwalanie zawartością pakietów danych dla sygnałów magistral CAN i LIN oraz zapewnia narzędzia analityczne, takie jak cyfrowy podgląd sygnału, podgląd magistrali, dekodowanie pakietów, wyszukiwanie i dekodowanie do postaci tabelarycznej ze znacznikami czasu. DPO3EMBD moduł wyzwalania sygnałów magistral szeregowych stosowanych w układach wbudowanych oraz analizy tych sygnałów. Umożliwia wyzwalanie zawartością pakietów danych dla sygnałów magistral I 2 C i SPI oraz zapewnia narzędzia analityczne, takie jak cyfrowy podgląd sygnału, podgląd magistrali, dekodowanie pakietów, wyszukiwanie i dekodowanie do postaci tabelarycznej ze znacznikami czasu. DPO3COMP moduł wyzwalania sygnałów magistral szeregowych stosowanych w branży komputerowej oraz analizy tych sygnałów. Umożliwia wyzwalanie zawartością pakietów danych dla sygnałów magistral RS- 232/422/485/UART oraz zapewnia narzędzia analityczne, takie jak cyfrowy podgląd sygnału, podgląd magistrali, dekodowanie pakietów, wyszukiwanie i dekodowanie do postaci tabelarycznej ze znacznikami czasu. DPO3VID moduł wyzwalania sygnałów HDTV oraz niestandardowych sygnałów wizyjnych. Elementy opcjonalne Opcjonalne rodzaje wtyczek przewodu zasilającego Opt. A0 Ameryka Północna Opt. A1 Uniwersalna, Europa Opt. A2 Wielka Brytania Opt. A3 Australia Opt. A5 Szwajcaria Opt. A6 Japonia Opt. A10 Chiny Opt. A11 Indie Opt. A99 Bez przewodu zasilającego Language Options *1 Opt. L0 instrukcja w języku angielskim Opt. L1 instrukcja w języku francuskim Opt. L2 instrukcja w języku włoskim Opt. L3 instrukcja w języku niemieckim Opt. L4 instrukcja w języku hiszpańskim Opt. L5 instrukcja w języku japońskim Opt. L6 instrukcja w języku portugalskim Opt. L7 instrukcja w języku chińskim uproszczonym Opt. L8 instrukcja w języku chińskim tradycyjnym Opt. L9 instrukcja w języku koreańskim Opt. L10 instrukcja w języku rosyjskim Opt. L99 bez instrukcji obsługi Opcjonalne usługi *2 Opt. C3 usługa wzorcowania w ciągu 3 kolejnych lat. Opt. C5 usługa wzorcowania w ciągu 5 kolejnych lat. Opt. CA1 wykonanie jednorazowego wzorcowania lub pokrycie wyznaczonego interwału kalibracji, w zależności od tego, co nastąpi wcześniej. Opt. D1 raport z wynikami wzorcowania. Opt. D3 raport z wynikami wzorcowania przez 3 lata (dla opcji C3). Opt. D5 raport z wynikami wzorcowania przez 5 lat (dla opcji C5). Opt. R5 opieka serwisowa przez 5 lat (w tym okres gwarancji). Zalecane sondy TAP aktywna sonda napięciowa TekVPI 1,5 GHz. TDP0500 różnicowa sonda napięciowa TekVPI 500 MHz z różnicowym napięciem wejściowym ±42 V.. TDP1000 różnicowa sonda napięciowa TekVPI 1 GHz z różnicowym napięciem wejściowym ±42 V. TCP0030 sonda prądowa TekVPI 120 MHz, prąd 30 A AC/DC. TCP0150 sonda prądowa TekVPI 20 MHz, prąd 150 A AC/DC. TCPA300/400* 3 układy pomiaru prądu. P5205* 3 różnicowa sonda wysokonapięciowa 100 MHz, 1,3 kv. P5210* 3 różnicowa sonda wysokonapięciowa 50 MHz, 5,6 kv. P5100* 3 pasywna sonda wysokonapięciowa 100X, 2,5 kv. ADA400A* 3 wzmacniacz różnicowy o dużym wzmocnieniu 100X, 10X, 1X, 0,1X. Zalecane akcesoria Instrukcja serwisowa xx (tylko w języku angielskim). SIGEXPTE oprogramowanie NI LabVIEW SignalExpress Tektronix Edition. TPA-BNC adapter TekVPI do TekProbe BNC. Zasilacz zewnętrzny TekVPI xx. TEK-USB-488 adapter GPIB do USB. Miękka torba transportowa ACD4000. Twarda walizka transportowa HCTEK4321 (wymaga torby ACD4000). Zestaw do montażu w stojaku RMD3000. Gwarancja Trzyletnia gwarancja obejmująca wszystkie części i robociznę; nie obejmuje sond. * 1 Opcjonalna wersja językowa obejmująca przetłumaczoną nakładkę na płytę czołową dla wybranego języka. * 2 Sondy i akcesoria nie są objęte gwarancją oscyloskopu ani opcjonalnymi usługami dodatkowymi. Warunki gwarancji i terminy wzorcowania można znaleźć na karcie katalogowej danej sondy lub akcesorium. * 3 Wymaga adaptera TekVPI do TekProbe BNC (TPA-BNC). DPO

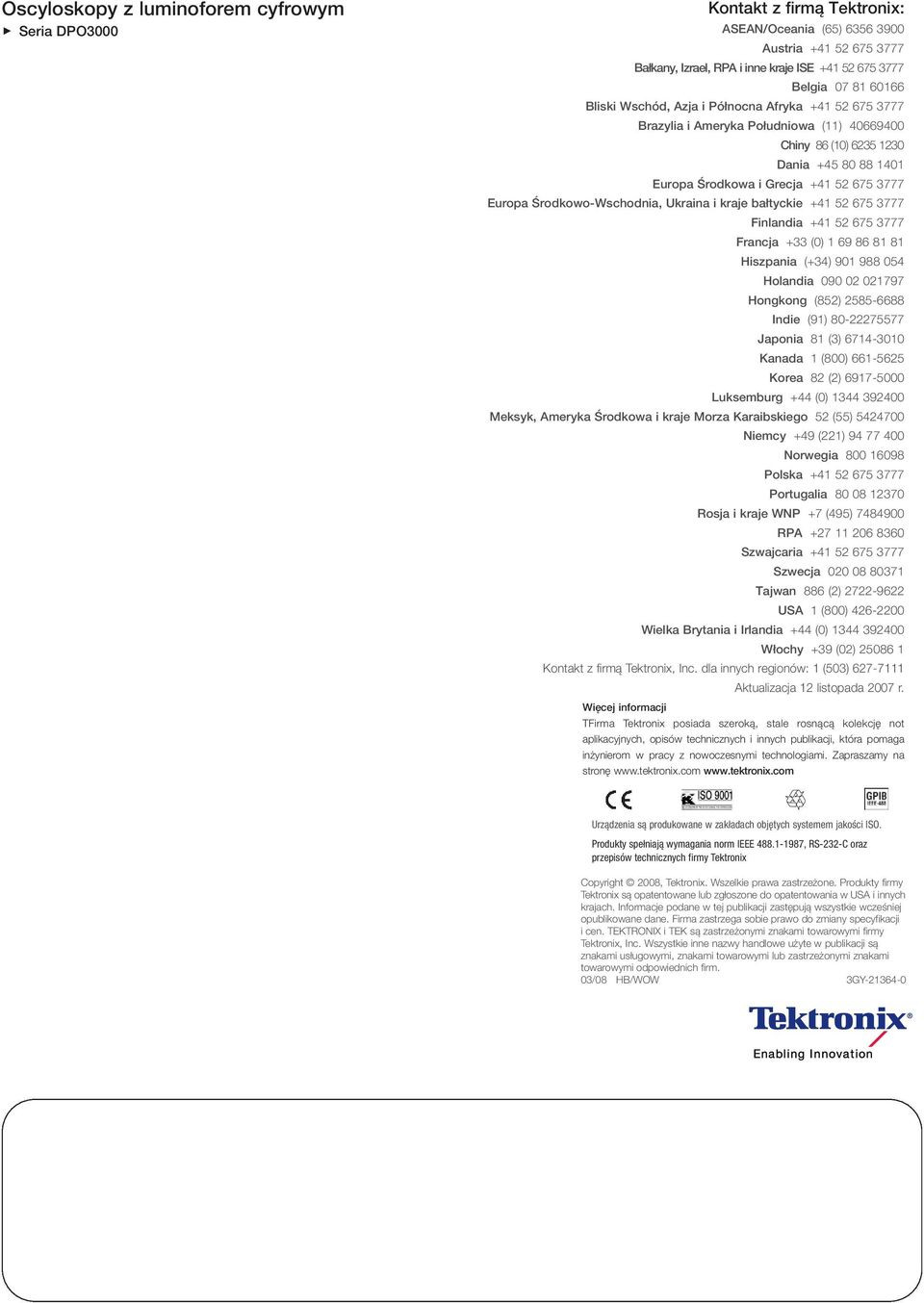

11 Kontakt z firmą Tektronix: ASEAN/Oceania (65) Austria Bałkany, Izrael, RPA i inne kraje ISE Belgia Bliski Wschód, Azja i Północna Afryka Brazylia i Ameryka Południowa (11) Chiny 86 (10) Dania Europa Środkowa i Grecja Europa Środkowo-Wschodnia, Ukraina i kraje bałtyckie Finlandia Francja +33 (0) Hiszpania (+34) Holandia Hongkong (852) Indie (91) Japonia 81 (3) Kanada 1 (800) Korea 82 (2) Luksemburg +44 (0) Meksyk, Ameryka Środkowa i kraje Morza Karaibskiego 52 (55) Niemcy +49 (221) Norwegia Polska Portugalia Rosja i kraje WNP +7 (495) RPA Szwajcaria Szwecja Tajwan 886 (2) USA 1 (800) Wielka Brytania i Irlandia +44 (0) Włochy +39 (02) Kontakt z firmą Tektronix, Inc. dla innych regionów: 1 (503) Aktualizacja 12 listopada 2007 r. Więcej informacji TFirma Tektronix posiada szeroką, stale rosnącą kolekcję not aplikacyjnych, opisów technicznych i innych publikacji, która pomaga inżynierom w pracy z nowoczesnymi technologiami. Zapraszamy na stronę Urządzenia są produkowane w zakładach objętych systemem jakości ISO. Produkty spełniają wymagania norm IEEE , RS-232-C oraz przepisów technicznych firmy Tektronix Copyright 2008, Tektronix. Wszelkie prawa zastrzeżone. Produkty firmy Tektronix są opatentowane lub zgłoszone do opatentowania w USA i innych krajach. Informacje podane w tej publikacji zastępują wszystkie wcześniej opublikowane dane. Firma zastrzega sobie prawo do zmiany specyfikacji i cen. TEKTRONIX i TEK są zastrzeżonymi znakami towarowymi firmy Tektronix, Inc. Wszystkie inne nazwy handlowe użyte w publikacji są znakami usługowymi, znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm. 03/08 HB/WOW 3GY
