Ramka cyfrowa 8 cali. Instrukcja obsługi

Transkrypt

1 Instrukcja obsługi 1

2 Ostrzeżenia Środki ostrożności i konserwacja Tylko do użytku wewnętrznego Aby uniknąć ryzyka wystąpienia pożaru lub porażenia prądem, nie wystawiać urządzenia na działanie wilgoci i wysokiego ciśnienia. Aby uniknąć przegrzania, nie blokować otworów wentylacyjnych z tyłu ramki cyfrowej. Nie wystawiać ramki cyfrowej na bezpośrednie działanie promieni słonecznych. Zawsze należy używać przycisków usuwania w gniazdach kart pamięci, aby usunąć kartę pamięci. Nie rozbierać ramki cyfrowej. Istnieje ryzyko porażenia prądem, a wewnątrz urządzenia nie ma żadnych części wymagających obsługi użytkownika. Rozebranie ramki cyfrowej spowoduje utratę gwarancji. Czyszczenie ekranu LCD Traktować ekran ramki cyfrowej ostrożnie, ponieważ jest zrobiony ze szkła i jest podatny na uszkodzenia i zarysowania. Jeżeli odciski palców i kurz osadzą się na ekranie LCD, zalecamy użycie miękkiej, nie zacierającej tkaniny takiej jak do ściereczka do wycierania obiektywu aparatu w celu wyczyszczenia ekranu. Zwilżyć ściereczkę środkiem czyszczącym i użyć jej do czyszczenia ekranu. OSTRZEŻENIE: Proszę wyłączyć zasilanie urządzenie przed włożeniem lub wyjęciem karty pamięci lub pendrive a. Nieprzestrzeganie tego zalecenia może spowodować uszkodzenie karty/pendrive a oraz urządzenia. Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia prądem elektrycznym, nie wystawiać na działanie deszczu lub wilgoci. 2

3 Wprowadzenie: Dziękujemy za zakup ramki cyfrowej. Jest ona zaprojektowana tak, aby umożliwić szybkie i łatwe wyświetlanie zrobione aparatem cyfrowym, telefonem komórkowym lub zapisane na karcie pamięci. Proszę przeczytać tą instrukcję obsługi, aby dowiedzieć się jak prawidłowo używać ramki cyfrowej. Funkcje: 1. Obsługa formatu obrazu:jpeg. 2. Obsługa formatów audio: Mp3 i WMA 3. Obsługa formatów wideo: MPEG1, MPEG2, MPEG4,AVI i M-JPEG 4. Obsługa kart pamięci: SD/SDHC/MS/MMC 5. Wejście USB : Mini USB 6. Wbudowana pamięć flash 1 GB 7. Automatyczne odtwarzanie pokazu slajdów po włożeniu karty/pendrive a 8. Funkcja przeglądania zdjęć w trybie miniatur 9. Funkcja pokazu slajdów w trybie pojedynczo lub 4 w 1, oba tryby mogą być połączone z muzyką w tle. 10. Tryby wyświetlania obrazu: pokaz slajdów, podgląd, zoom, funkcja obracania. 11. Regulowana prędkość pokazu slajdów i różne efekty przejść pomiędzy slajdami. 12. Opcja połączenia zegarka i kalendarza z oknem pokazu slajdów i muzyką w tle. 13. Wbudowane głośniki stereo (2x1W) oraz wejście słuchawkowe; możliwość zaprogramowania automatycznego włączania i wyłączania o dowolnej porze. 14. Kopiowanie i usuwanie plików na wbudowanej pamięci. 15. Regulacja jasności, kontrastu, nasycenia 16. Język OSD: Angielski i inne języki do wyboru (w tym polski) Zawartość: 1. Ramka cyfrowa 8 cali 1 sztuka 2. Instrukcja obsługi 1 sztuka 3. Zasilacz AC/DC 1 sztuka 4. Pilot 1 sztuka 5. Kabel USB (do połączenia z komputerem) 1 sztuka 3

4 1 Schemat produktu 1.1 Pilot Poniższa tabela opisuje funkcje pilota: Przycisk Opis Power Card selection Włącza/wyłącza ramkę Wybiera rodzaj czytanej pamięci VOL - VOL + Music Photo Rotate Video Mute Zoom Zmniejsza głośność Zwiększa głośność Menu plików muzycznych Menu zdjęć Obróć wyświetlany obraz Menu plików wideo Wyciszenie dźwięku Przybliż wyświetlony obraz Odtwarzaj/ zatrzymaj OSD Strzałki Menu OSD Nawigacja na ekranie Stop 1.2 Przyciski 1. Power 2. Menu 3. Do góry 4. Na dół 5. Odtwarzaj/zatrzymaj/OK 6. W lewo 7. W prawo 4

5 1.3 Prawa strona ramki 1. SD/SDHC/MS/MMC 2. Instalacja i wymiana baterii Odwrócić pilot na drugą stronę, nacisnąć na prążkowanym obszarze pokrywę baterii i pociągnąć w swoją stronę, aby wyciągnąć zasobnik. Umieścić baterię CR2025 na zasobniku znakiem + do góry. Włóż zasobnik. 3. Wprowadzenie 3.1 Rozsunąć wspornik ramki tak, aby stała na najszerszym boku w celu zapewnienia największej stabilności, a następnie podłączyć jden koniec dołączonego zasilacza do gniazdka elektrycznego o napięciu V, a drugi koniec do prawej strony ramki. Uwaga: Są różne pozycje ustawienia ramki. Proszę odnieść się do Instrukcji ustawienia ramki 3.2. Usunąć folię ochronną pokrywającą LCD Usunąć plastikowy izolator baterii z zasobnika baterii i upewnić się, że w pilocie pozostała bateria. Proszę odnieść się do Instalacji i wymiany baterii jeśli potrzebna jest nowa bateria Włączyć urządzenie poprzez naciśnięcie przycisku Power na pilocie. 4. Instrukcja obsługi menu Po włączeniu urządzenia pojawi się obraz startowy, nacisnąć STOP trzykrotnie, aby dostać się do pamięci wbudowanej. 5

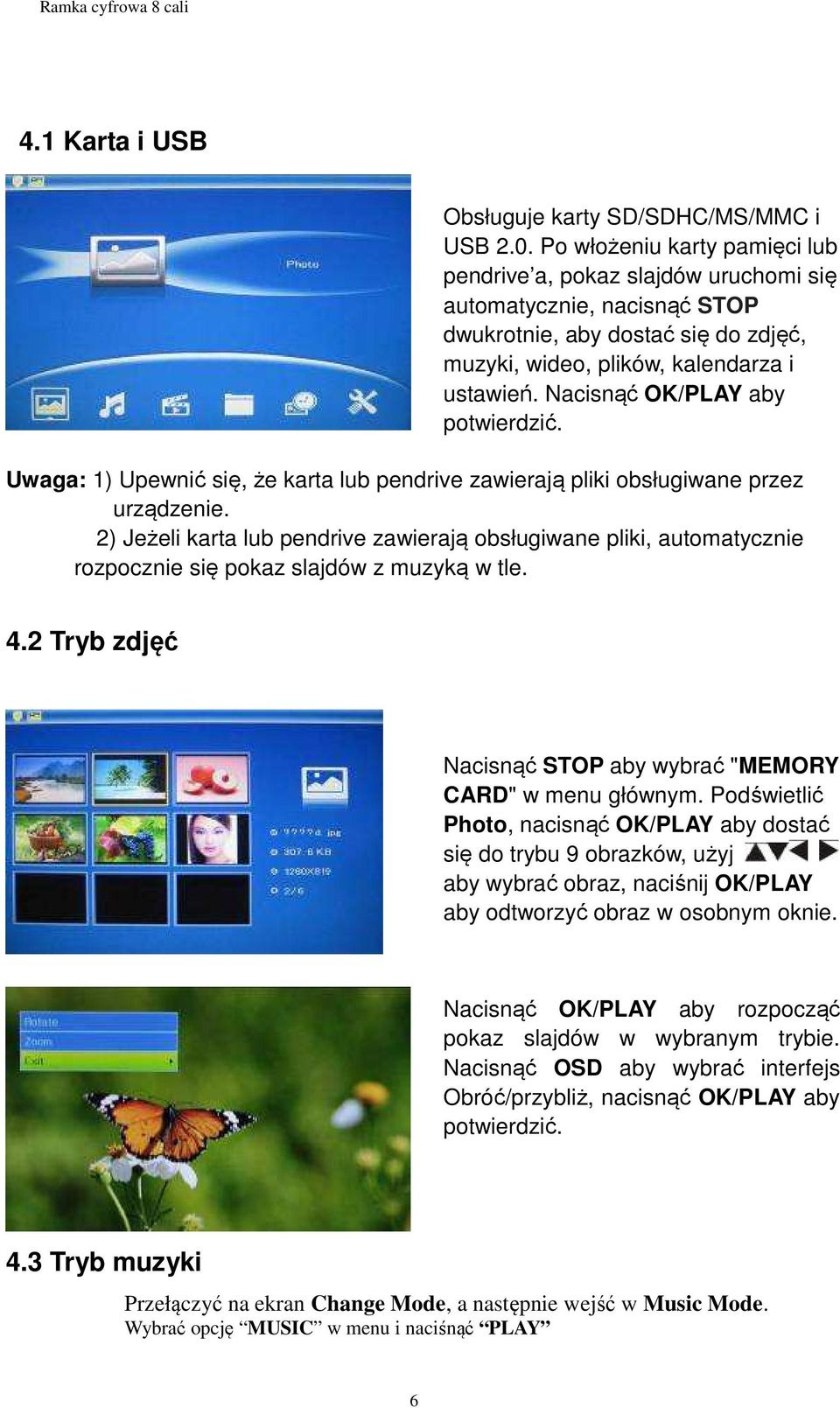

6 4.1 Karta i USB Obsługuje karty SD/SDHC/MS/MMC i USB 2.0. Po włożeniu karty pamięci lub pendrive a, pokaz slajdów uruchomi się automatycznie, nacisnąć STOP dwukrotnie, aby dostać się do zdjęć, muzyki, wideo, plików, kalendarza i ustawień. Nacisnąć OK/PLAY aby potwierdzić. Uwaga: 1) Upewnić się, że karta lub pendrive zawierają pliki obsługiwane przez urządzenie. 2) Jeżeli karta lub pendrive zawierają obsługiwane pliki, automatycznie rozpocznie się pokaz slajdów z muzyką w tle. 4.2 Tryb zdjęć Nacisnąć STOP aby wybrać "MEMORY CARD" w menu głównym. Podświetlić Photo, nacisnąć OK/PLAY aby dostać się do trybu 9 obrazków, użyj aby wybrać obraz, naciśnij OK/PLAY aby odtworzyć obraz w osobnym oknie. Nacisnąć OK/PLAY aby rozpocząć pokaz slajdów w wybranym trybie. Nacisnąć OSD aby wybrać interfejs Obróć/przybliż, nacisnąć OK/PLAY aby potwierdzić. 4.3 Tryb muzyki Przełączyć na ekran Change Mode, a następnie wejść w Music Mode. Wybrać opcję MUSIC w menu i naciśnąć PLAY 6

7 Góra/Dół: aby wybrać odpowiednie pliki muzyczne PLAY: aby odtworzyć/zatrzymać odtwarzanie pliku muzycznego 4.4 Tryb wideo Przełączyć na ekran Change Mode, a następnie wejść w Video Mode. Wybrać opcję VIDEO z menu I nacisnąć PLAY Góra/Dół: aby wybrać odpowiednie pliki wideo PLAY: aby odtworzyć/zatrzymać odtwarzanie pliku wideo 4.5 Zarządzanie plikami Przełączyć na ekran Change Mode, a następnie wejść w File Management. Góra/Dół: aby wybrać odpowiedni plik PLAY: aby wejść/wyjść z danego pliku lub przejrzeć/wyświetlić dany plik. Kopiowanie plików: (tylko w ramkach z wbudowaną pamięcią) 7

8 1. Wybrać kartę pamięci 2. Wejść w Photo Preview Mode, Music Mode, Video Mode lub File Management 3. Nacisnąć przycisk OSD 4. Wybrać kopiuj, po czym wybrane pliki mogą być skopiowane do pamięci wbudowanej. Usuwanie plików: (tylko w ramkach z wbudowaną pamięcią) 1. Wybrać kartę pamięci 2. Wejść w Photo Preview Mode, Music Mode, Video Mode lub File Management 3. Nacisnąć przycisk OSD 4. Wybrać usuń, po czym wybrane pliki mogą być usunięte z pamięci wbudowanej. 5. Funkcja kopiuj i suń W trybie dziewięcio-obrazkowym użyć aby wybrać obrazek, który ma być skopiowany do pamięci wbudowanej, następnie nacisnąć OSD aby wejść do interfejsu kopiowania, nacisnąć OK/PLAY, aby potwierdzić. W trybie dziewięcio-obrazkowym użyć aby wybrać obrazek, który ma być usunięty, następnie nacisnąć OSD aby wejść do interfejsu usuwania, nacisnąć OK/PLAY, aby potwierdzić. Uwaga: Funkcja kopiowania odnosi się tylko do pamięci wbudowanej. Kiedy napis copy file jest wyświetlony w szarym kolorze w interfejsie pamięci wbudowanej, nie można przeprowadzić żadnej operacji. 8

9 6. Kalendarz Wybrać opcję Calendar z menu głównego, następnie OK/PLAY, aby wejść, użyć aby wybrać data która ma być wyświetlona. 7. Ustawienia Przełączyć na ekran Change Mode, a następnie wejść w Setup. Użyć aby wybrać ustawienie które ma być wyregulowane. Nacisnąć, aby wyświetlić podmenu, wybrać klawiszami, a następnie nacisnąć OK/PLAY aby potwierdzić. 7.1Język: angielski, francuski, włoski, niemiecki, hiszpański, portugalski, niderlandzki, polski 7.2 Tryb wyświetlania: Pokaz slajdów, Muzyka, Wideo, Zdjęcia, Kalendarz, Wybór pamięci 7.3 Tryb slajdów: Pojedyncze okno, cztery okna, potrójne okna 7.4 Prędkość pokazu slajdów: 3/5/15/30 sekund, 1/5/15/30minut i 1godzina 7.5 Efekt zdjęciowy: kolor, mono, sepia 7.6 Efekt pokazu slajdów: losowo, połączenie w poziomie, rozłączenie w poziomie, żaluzja, połączenie w pionie, rozłączenie w pionie, promieniowanie, otaczanie, zanikanie, odświeżanie od lewej do prawej, odświeżanie z góry na dół, przeniesienie z dołu do góry, przewijanie z dołu do góry, przewijanie z góry do dołu, cegła 7.7 Rozmiar obrazu: Automatyczne dopasowanie, optymalnie, pełny 7.8 Tryb odtwarzania muzyki: Powtórz raz, powtarzaj w kółko, nie powtarzaj, pojedynczo 7.9 Tryb wideo: Oryginalny, Maksymalizuj, Pełny 7.10 Ekran Kontrast: Użyć aby wybrać pomiędzy 00 (najniższy) i 40 (najwyższy). Jasność: Użyć aby wybrać pomiędzy 00 (najniższy) i 40 (najwyższy). Nasycenie: Użyć aby wybrać pomiędzy 00 (najniższy) i 40 (najwyższy). Odcień: Użyć aby wybrać pomiędzy 00 (maksimum) i 40 (minimum). 9

10 7.11 Ustawienie czasu/daty: Nacisnąć OK, wybrać opcję ustawień klawiszami po kolei: rok, miesiąc dzień, godzina, minuta, sekunda, nacisnąć OK, użyć aby ustawić, Nacisnąć Zapisywanie czasu aby potwierdzić Ustawienie formatu czasu: 12/24, Nacisnąć OK, wybrać klawiszami, nacisnąć OK, użyć aby ustawić, nacisnąć OK aby potwierdzić 7.13 Alarm: Nacisnąć OK, wybrać opcję ustawień klawiszami po kolei: stan, numer alarmu, godzina, minuta, tryb, nacisnąć OK, użyć aby ustawić, nacisnąć OK aby potwierdzić Włączenie/wyłączenie timera: Nacisnąć OK, wybrać opcję ustawień, po kolei: godzina, minuta, stan, nacisnąć OK, użyć aby ustawić, nacisnąć OK aby potwierdzić Format wbudowanej pamięci: Nacisnąć OK, wybrać Nie/ Tak klawiszami, nacisnąć OK aby potwierdzić 7.16 Resetowanie ustawień : Nacisnąć OK, użyć, aby wybrać zresetowanie wszystkich ustawień, nacisnąć OK aby potwierdzić Wyjście: nacisnąć, aby wyjść z opcji ustawień. 8 Podłączanie z zewnętrznym sprzętem Urządzenie może być połączone z zewnętrznym sprzętem przez kabel USB: A. Proszę włączyć ramkę cyfrową, a następnie połączyć ją z komputerem za pomocą kabla USB. B. Urządznie będzie automatycznie wykryte i pojawi się komunikat " USB Device Connected", w przypadku używania Windows 2000/XP, następnie można kopiować pliki pomiędzy wbudowaną pamięcią wewnętrzną i ramką cyfrową. Następnie należy zrestartować ramkę cyfrową po zakończeniu operacji kopiowania/usuwania. WAŻNE: Nigdy nie należy odłączać kabla USB podczas transferu plików. Może to spowodować uszkodzenie ramki cyfrowej. 9. Dane techniczne Zasilacz Wejście: AC V 50/60HZ Format zdjęć: Wyjście: DC 5V/1.5A 10

11 JPEG Format plików muzycznych: MP3 Format plików wideo: MPEG1, MPEG2, MPEG4 and AVI Kart pamięci: SD/SDHC/MS/MMC USB: USB Host (wysokiej szybkości 2.0 połączony z krótkim kablem USB) Parametry ekranu: Rozmiar ekranu: 8 cali TFT Format obrazu: 4:3 Rozdzielczość:800x600 pikseli Kontrast: 250:1 Jasność: 300cd/m2 Czas reakcji: 20ms Kąt widzenia: 60 (lewo/prawo/pion), 40 (poziomo) Temperatura pracy: 0 ~40, Wilgotność: 10-85% 10.Rozwiązywanie problemów Jeżeli występują problemy z ramką, należy zapoznać się zarówno z tym akapitem jak I z całą instrukcją. Jeżeli potrzeba dalszej pomocy, skontaktować się z pomocą techniczną. Brak mocy: Proszę sprawdzić czy wtyczka jest podłączona prawidłowo. Pilot nie działa: Proszę sprawdzić czy bateria ma moc ( baterie mogą być używane przez pół roku w normalnych warunkach) Wymienić baterię jeśli potrzeba. Ramka nie czyta z karty pamięci lub USB: Proszę upewnić się czy karta lub pendrive znajduja się w urządzeniu. Nie można skopiować pliku: Proszę upewnić się że format pliku jest kompatybilny z ramką cyfrową Obraz zbyt jasny lub zbyt ciemny: Proszę dostosować jasność lub kontrast w menu ustawień. Kolor jest słaby lub brak koloru: Proszę dostosować ustawienia koloru i konrastu. Brak dźwięku: Proszę sprawdzić czy głośność jest prawidłowa i czy nie jest aktywny tryb wyciszenia. Hersteller:C&D digital GmbH,Heerdter Landstr.189 F,40549 Duesseldorf Germany 11
