Instrukcja obsługi Rejestrator jazdy (50211)

Transkrypt

1 Instrukcja obsługi Rejestrator jazdy (50211)

2 INSTRUKCJA OBSŁUGI Dziękujemy za zakup rejestratora jazdy marki Qoltec. Przed użyciem kamery zapoznaj się z instrukcją obsługi, w celu uniknięcia uszkodzeń lub problemów wynikających z nieprawidłowej obsługi urządzenia. Produkt może być używany jedynie dla użytku własnego, użytkowanie rejestratora nie może naruszać praw osobistych osób trzecich. Nagrany materiał nie może być kopiowany, rozpowszechniany i publikowany bez zgody osób trzecich znajdujących się na nagraniu. Chroń obiektyw kamery przed długotrwałym i bezpośrednim promieniowaniem UV, w przeciwnym razie może on ulec uszkodzeniu. Kamerę należy chronić przed zalaniem, dostaniem się drobinek kurzu bądź piasku do wnętrza urządzenia. Przechowuj kamerę w suchym, czystym i chłodnym miejscu. Nie należy zostawiać kamery na długi czas w wysokich temperaturach, brudnych i wilgotnych miejscach. Do czyszczenia kamery oraz obiektywu można użyć wyłącznie miękkiej, suchej i czystej szmatki. Użycie innych materiałów może spowodować porysowanie urządzenia oraz obiektywu. Nie należy czyścić kamery żadnymi środkami chemicznymi. Nie należy dotykać powierzchni obiektywu palcami. Nie należy demontować urządzenia przez osoby do tego nieupoważnione, gdyż może to prowadzić do porażenia prądem jak również uszkodzenia urządzenia. Nie należy używać ostrych narzędzi w kontakcie z ekranem. Dane zapisane na karcie pamięci mogą zostać utracone gdy: 1. Karta została nieprawidłowo zamontowana. 2. Karta jest wygięta, połamaną bądź nosi jakiekolwiek ślady uszkodzenia. 3. Przechowywana była w wysokich temperaturach, wilgotnych miejscach bądź została wystawiona bezpośrednio na promieniowanie słoneczne. 4. Została namagnesowana. 5. W czasie zapisywania, kopiowania lub formatowania karty pamięci urządzenie w którym pracowała zostało odłączone od zasilania. 6. Dotykane były styki karty pamięci metalowymi narzędziami.

3 Opis produktu 1. Power 2. Menu 3. Opcja parkingowa 4. Góra 5. OK 6. Dół 7. Wyświetlacz 8. Port karty TF 9. HDMI 10. USB 11. AV-Out 12. Kamera 13. Lampka LED 14. Głośnik

4 Sposób użytkowania Instalacja karty pamięci: 1. Nawiązując do instrukcji delikatnie włóż kartę pamięci w dedykowany port. Błędny bądź zbyt gwałtowny sposób instalacji może spowodować uszkodzenie karty bądź portu. 2. Jeśli urządzenie nie rozpozna karty, proszę spróbować ją wyjąć i włożyć ponownie. Jeśli karta dalej jest nie wykrywalna, oznacza to, że może być uszkodzona bądź urządzenie nie wspiera tego typu kart. 3. Pamiętaj by przegrywać systematycznie nagrany materiał, gdyż wcześniejsze nagranie może zostać nadpisane nowym, co skutkuje utratą wcześniejszego nagrania. Opcje nagrywania: 1. Po włączeniu urządzenia jesteśmy w trybie nagrywania. 2. By zacząć nagrywanie naciśnij przycisk video. Wyświetli się wtedy na ekranie taka ikona :. Ponowne naciśnięcie przycisku video zatrzyma nagrywanie. 3. By zapisać nagrany materiał ręcznie naciśnij przycisk Góra. Ustawienia: By wejść w opcje kliknij przycisk Menu.

5 Ustawienia obrazu: 1. Podczas trybu czuwania, wciśnij przycisk Menu by wejść w opcje. 2. Kliknij przycisk OK by wejść w opcje menu, używając klawiszy Góra lub Dół, by wybrać konkretną opcje. Opcje obrazu: Rozdzielczość ekranu: 1920х1080, 1280х720, 640x480 Kompensacja ekspozycji: [2.0] / [1.7] / [1.3] / [1.0] * / [0.7] / [0.3] / [0] / [+ 0.3] / [+ 0.7] / [+ 1.0] / [+ 1.7] / [+ 2.0] Zapętlenie nagrywania: 1 min / 2 min /3 min Jakość obrazu: Wysoka / średnia / niska Dźwięk nagrywania: Włączony / wyłączony Automatyczne zapisywanie plików w razie kolizji Wyłączone / wysoka / średnia / niska czułość na uderzenie Nagrywanie w trybie parkingu: Włączone / wyłączone Jakość nagrywania podczas postoju Wysoka / średnia / niska Nagrywanie obrazu podczas postoju na parkingu: Wyświetlacz wyłączony / wyświetlacz włączony Opcje systemu Język Angielski uproszczony, Chiński tradycyjny, Chiński, Francuski, Niemiecki, Japoński, Koreański, Rosyjski, Hiszpański, Portugalski, Holenderski, Szwedzki, Tajski, Turecki, Polski Format data / czas: 2012/01/01 00:11 rok / miesiąc / dzień Automatyczne wyłączenie urządzenia po: 1min / 3min / 5min Automatyczne wyłączenie LCD: 1min / 3min / 5min Dźwięk klawiszy: włącz / wyłącz Częstotliwość źródła światła: 50 Hz / 60 Hz Formatowanie: Tak / Nie

6 Ustawienie początkowe: Tak / Nie Automatyczna aktualizacja oprogramowania: Tak / Nie Zmiana rozdzielczości ekranu Po uruchomieniu urządzenie wejdź w opcje klikając przycisk Menu, następnie wejdź w ustawienia obrazu i wybierz rozdzielczość ekranu. W opcjach startowych urządzenia, naciśnięcie przycisku Dół spowoduje otwarcie bądź zamknięcie nagranego materiału. Podgląd nagrania 1. W opcjach startowych urządzenia, kliknięcie przycisku Góra spowoduje otwarcie folderu z zapisanymi plikami, następnie wybierz nagranie. Kliknięcie przycisku Menu spowoduje powrót do wcześniejszego panelu. 2. Użyj przycisków Góra lub Dół by wybrać właściwe nagranie, potwierdź swój wybór klikając przycisk OK.

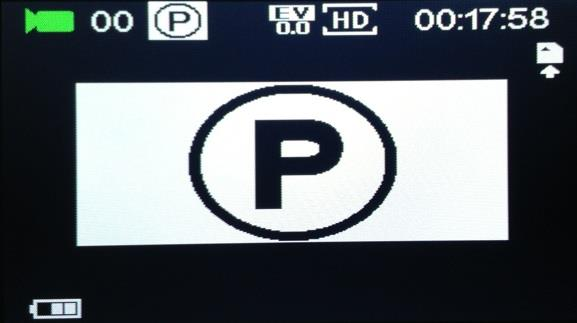

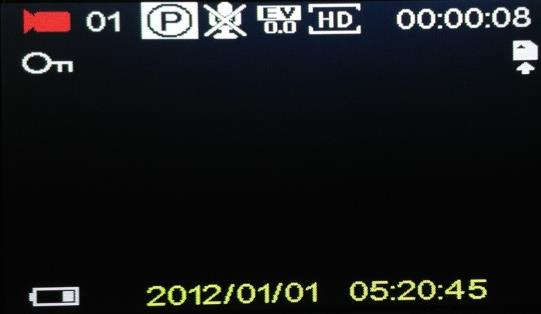

7 Wybór języka Włącz urządzenie, kliknij przycisk Menu by wejść w opcje, odszukaj opcje zmiany języka i wybierz właściwy, potwierdzając swój wybór przyciskiem OK. Zmiana daty i godziny By zmienić datę i godzinę na właściwą, kliknij przycisk Menu, odszukaj opcję zmiany daty i godziny. Używając przycisków Lewy lub Prawy później klawiszy Góra lub Dół wybierz odpowiednią datę i czas. Opcja parkingu Unikatowa funkcja parkingowa: automatyczna opcja uśpienia/hibernacji, gdy samochód jest zaparkowany wibracje spowodowane ewentualną stłuczką uruchamiają proces nagrywania. Poklatkowe nagrywanie materiału co każde 20s, można ustawić poziom czułości. Obsługa Po zaparkowaniu gdy urządzenie jest w trybie nagrywania, należy przycisnąć przycisk P,na ekranie wyświetli się P i rozpocznie się nagrywanie w trybie parkingowym. Opcja parkingowa działa w trybie energooszczędnym, w momencie wykrycia uderzenia urządzenie zapisuje nagrany materiał. Gdy odpalimy ponownie samochód, rejestrator poprosi nas o zapisanie pliku, klikamy wtedy przycisk Potwierdź, by wyjść z tych opcji klikamy przycisk tryb jazdy.

8 HDMI Można to urządzenie podłączyć do telewizora używając kabla HDMI, co pozwoli wyświetlać obraz na ekranie telewizora. Podłączenie do komputera Materiał nagrany na rejestrator można zgrać na komputer za pomocą kabla USB bądź bezpośrednio z karty pamięci. Komputer powinien wykryć urządzenie jako dodatkowy dysk przenośny. Przekątna ekranu LCD Pixel Obiektyw Rozdzielczość wideo Format video Nagrywanie w pętli Pamięć USB Wejście DC Częstotliwość Pojemność baterii Pobór mocy Mikrofon/głośnik 2.7 cale TFT 1.3M CMOS 148 wysokiej klasy szerokokątny obiektyw 1080P / 720P / 480P MJPG 1min / 3min / 5min TF max to 32G USB1.1/2.0 DC 5V, 1500mAh 50Hz / 60Hz 650mAh 280mA obsługuje Opcja nagrywania podczas postoju Wsparcie (automatyczne nagrywanie obrazu podczas kolizji)

9 Automatyczne nagrywanie Język Po włączeniu samochodu urządzenie włącza się automatycznie Angielski, uproszczony chiński, tradycyjny chiński, francuski, niemiecki, japoński, koreański, rosyjski/hiszpański, portugalski, holenderski, szwecki, tajski, turecki, polski Dodatkowe informacje Jeśli urządzenie nie działa, prosimy o zastosowanie się do następujących metod: wymień kartę pamięci na inną zmień rozdzielczość, klatki na sekundę włóż kartę o większej pamięci
