WORKSHOP ON NONLINEAR PHOTONICS AND TELEINFORMATIC TECHNOLOGIES

Transkrypt

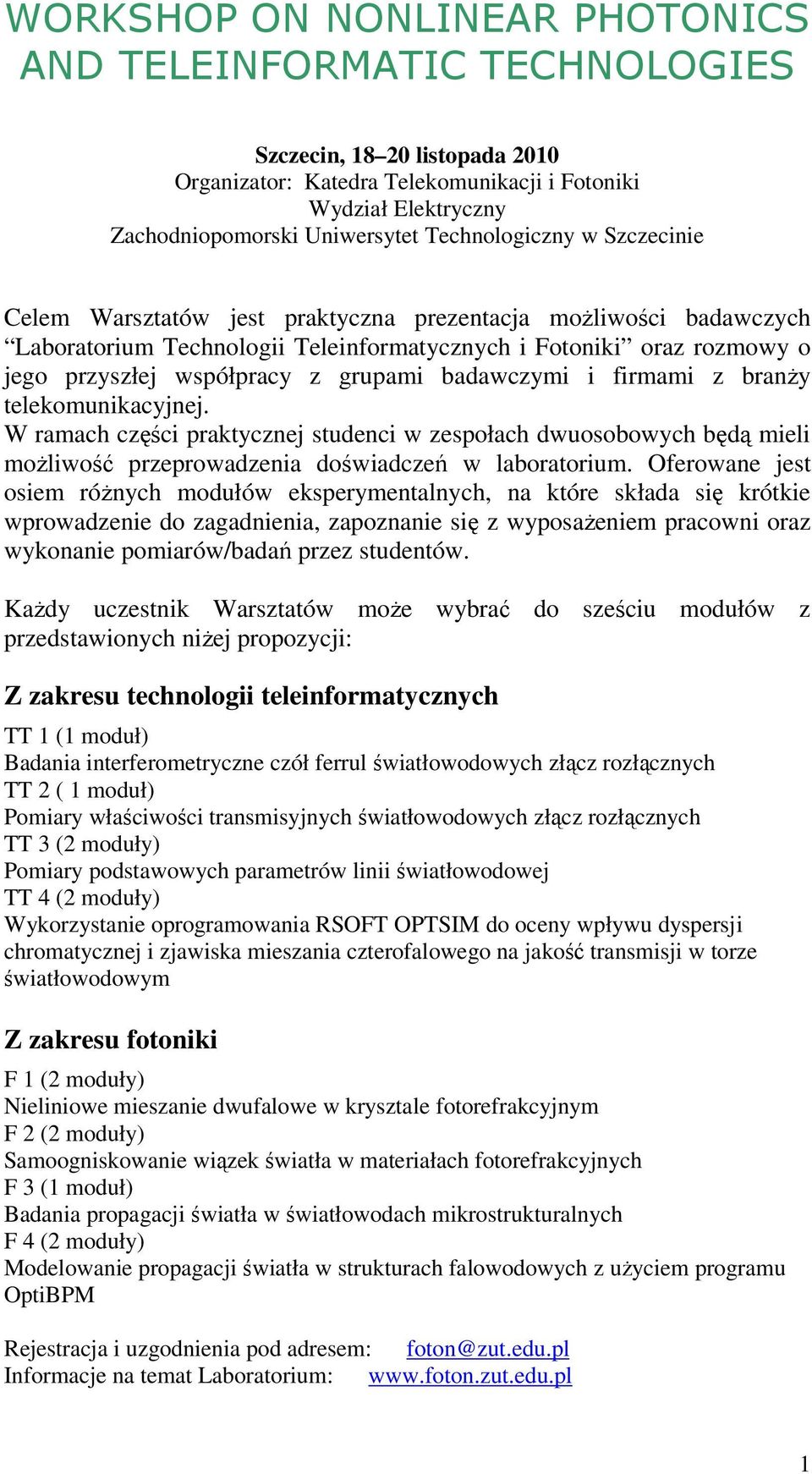

1 Szczecin, listopada 2010 Organizator: Katedra Telekomunikacji i Fotoniki Wydział Elektryczny Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Celem Warsztatów jest praktyczna prezentacja moŝliwości badawczych Laboratorium Technologii Teleinformatycznych i Fotoniki oraz rozmowy o jego przyszłej współpracy z grupami badawczymi i firmami z branŝy telekomunikacyjnej. W ramach części praktycznej studenci w zespołach dwuosobowych będą mieli moŝliwość przeprowadzenia doświadczeń w laboratorium. Oferowane jest osiem róŝnych modułów eksperymentalnych, na które składa się krótkie wprowadzenie do zagadnienia, zapoznanie się z wyposaŝeniem pracowni oraz wykonanie pomiarów/badań przez studentów. KaŜdy uczestnik Warsztatów moŝe wybrać do sześciu modułów z przedstawionych niŝej propozycji: Z zakresu technologii teleinformatycznych TT 1 (1 moduł) Badania interferometryczne czół ferrul światłowodowych złącz rozłącznych TT 2 ( 1 moduł) Pomiary właściwości transmisyjnych światłowodowych złącz rozłącznych TT 3 (2 moduły) Pomiary podstawowych parametrów linii światłowodowej TT 4 (2 moduły) Wykorzystanie oprogramowania RSOFT OPTSIM do oceny wpływu dyspersji chromatycznej i zjawiska mieszania czterofalowego na jakość transmisji w torze światłowodowym Z zakresu fotoniki F 1 (2 moduły) Nieliniowe mieszanie dwufalowe w krysztale fotorefrakcyjnym F 2 (2 moduły) Samoogniskowanie wiązek światła w materiałach fotorefrakcyjnych F 3 (1 moduł) Badania propagacji światła w światłowodach mikrostrukturalnych F 4 (2 moduły) Modelowanie propagacji światła w strukturach falowodowych z uŝyciem programu OptiBPM Rejestracja i uzgodnienia pod adresem: foton@zut.edu.pl Informacje na temat Laboratorium: 1

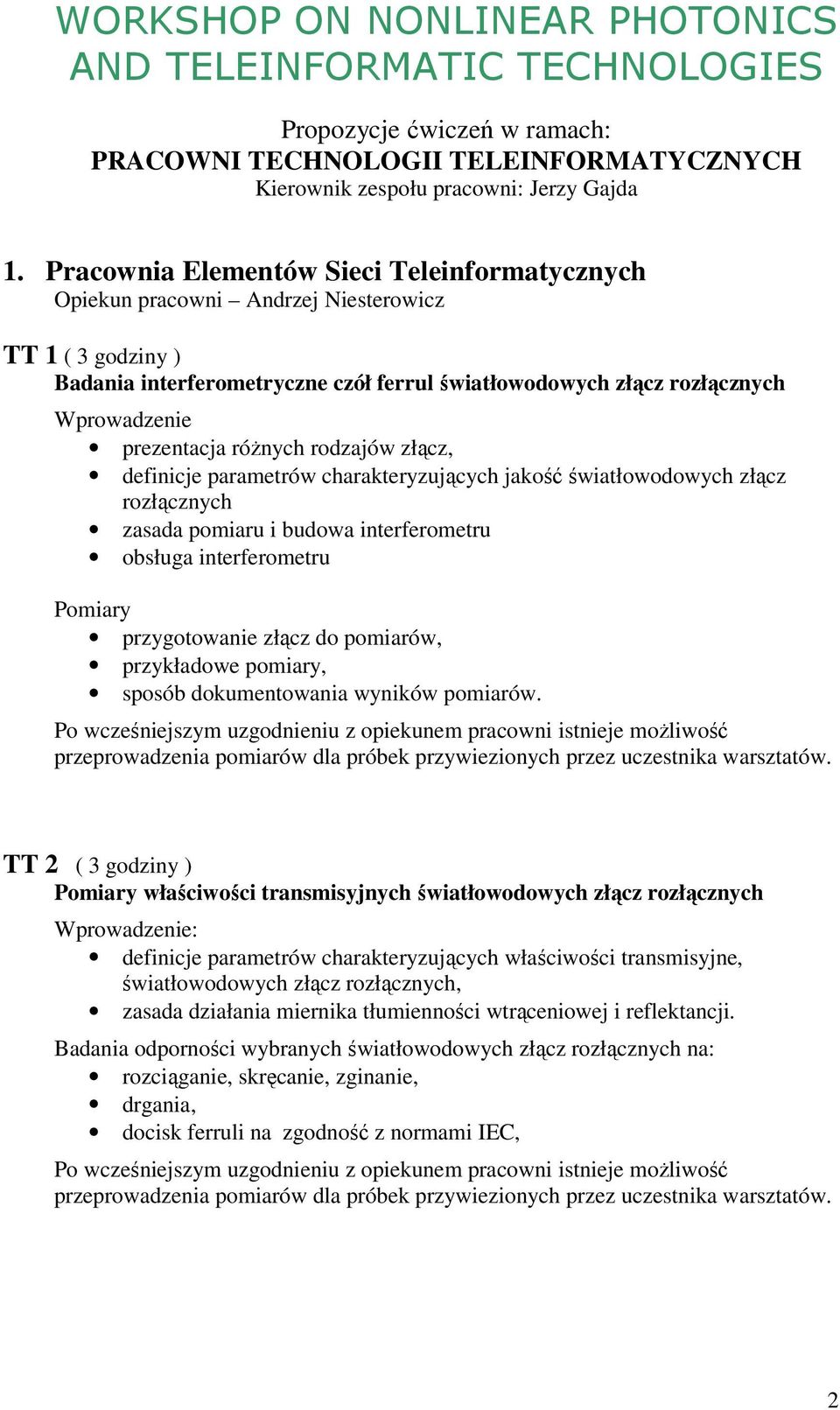

2 PRACOWNI TECHNOLOGII TELEINFORMATYCZNYCH Kierownik zespołu pracowni: Jerzy Gajda 1. Pracownia Elementów Sieci Teleinformatycznych Opiekun pracowni Andrzej Niesterowicz TT 1 ( 3 godziny ) Badania interferometryczne czół ferrul światłowodowych złącz rozłącznych Wprowadzenie prezentacja róŝnych rodzajów złącz, definicje parametrów charakteryzujących jakość światłowodowych złącz rozłącznych zasada pomiaru i budowa interferometru obsługa interferometru Pomiary przygotowanie złącz do pomiarów, przykładowe pomiary, sposób dokumentowania wyników pomiarów. Po wcześniejszym uzgodnieniu z opiekunem pracowni istnieje moŝliwość przeprowadzenia pomiarów dla próbek przywiezionych przez uczestnika warsztatów. TT 2 ( 3 godziny ) Pomiary właściwości transmisyjnych światłowodowych złącz rozłącznych definicje parametrów charakteryzujących właściwości transmisyjne, światłowodowych złącz rozłącznych, zasada działania miernika tłumienności wtrąceniowej i reflektancji. Badania odporności wybranych światłowodowych złącz rozłącznych na: rozciąganie, skręcanie, zginanie, drgania, docisk ferruli na zgodność z normami IEC, Po wcześniejszym uzgodnieniu z opiekunem pracowni istnieje moŝliwość przeprowadzenia pomiarów dla próbek przywiezionych przez uczestnika warsztatów. 2

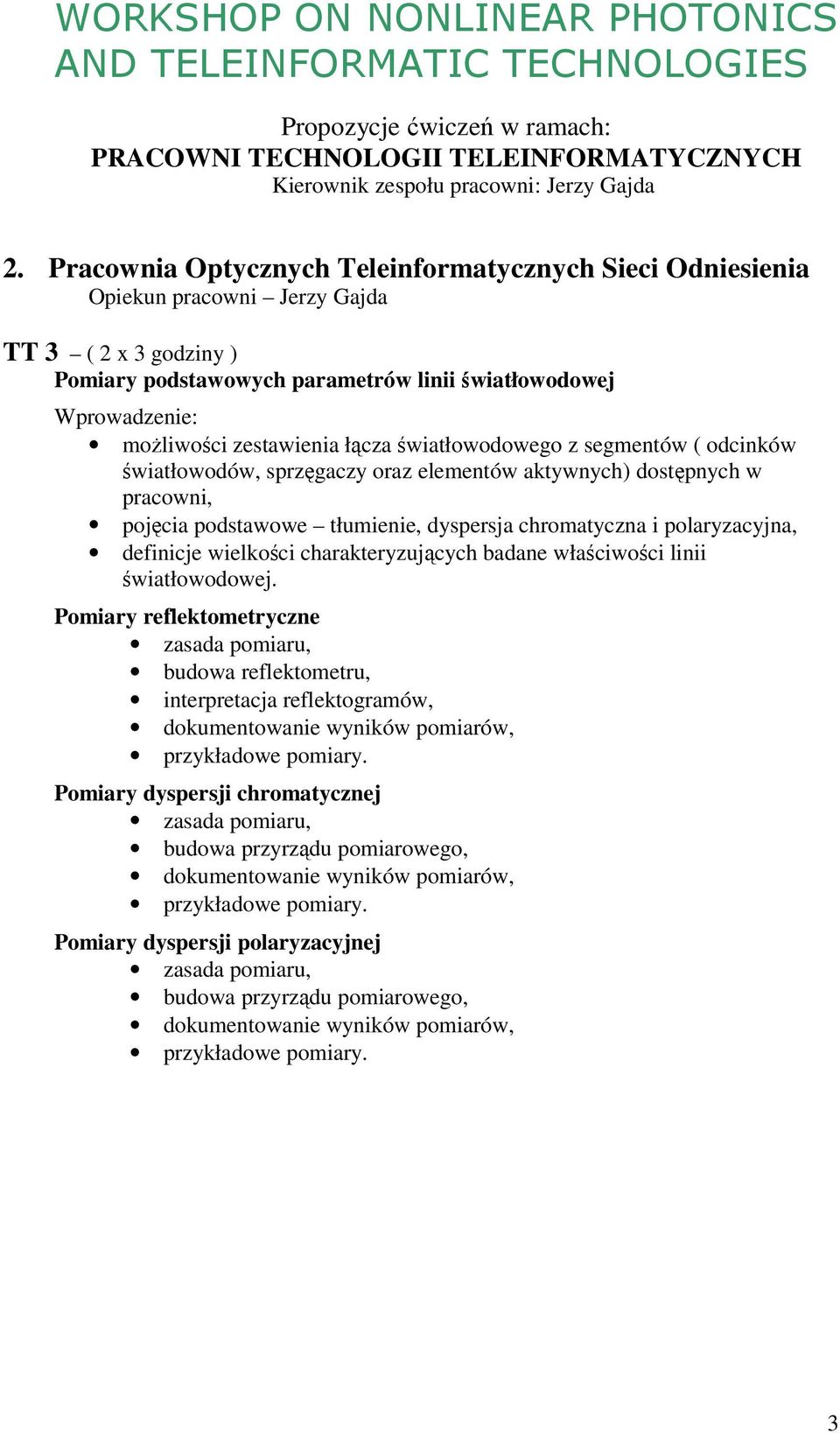

3 PRACOWNI TECHNOLOGII TELEINFORMATYCZNYCH Kierownik zespołu pracowni: Jerzy Gajda 2. Pracownia Optycznych Teleinformatycznych Sieci Odniesienia Opiekun pracowni Jerzy Gajda TT 3 ( 2 x 3 godziny ) Pomiary podstawowych parametrów linii światłowodowej moŝliwości zestawienia łącza światłowodowego z segmentów ( odcinków światłowodów, sprzęgaczy oraz elementów aktywnych) dostępnych w pracowni, pojęcia podstawowe tłumienie, dyspersja chromatyczna i polaryzacyjna, definicje wielkości charakteryzujących badane właściwości linii światłowodowej. Pomiary reflektometryczne zasada pomiaru, budowa reflektometru, interpretacja reflektogramów, dokumentowanie wyników pomiarów, przykładowe pomiary. Pomiary dyspersji chromatycznej zasada pomiaru, budowa przyrządu pomiarowego, dokumentowanie wyników pomiarów, przykładowe pomiary. Pomiary dyspersji polaryzacyjnej zasada pomiaru, budowa przyrządu pomiarowego, dokumentowanie wyników pomiarów, przykładowe pomiary. 3

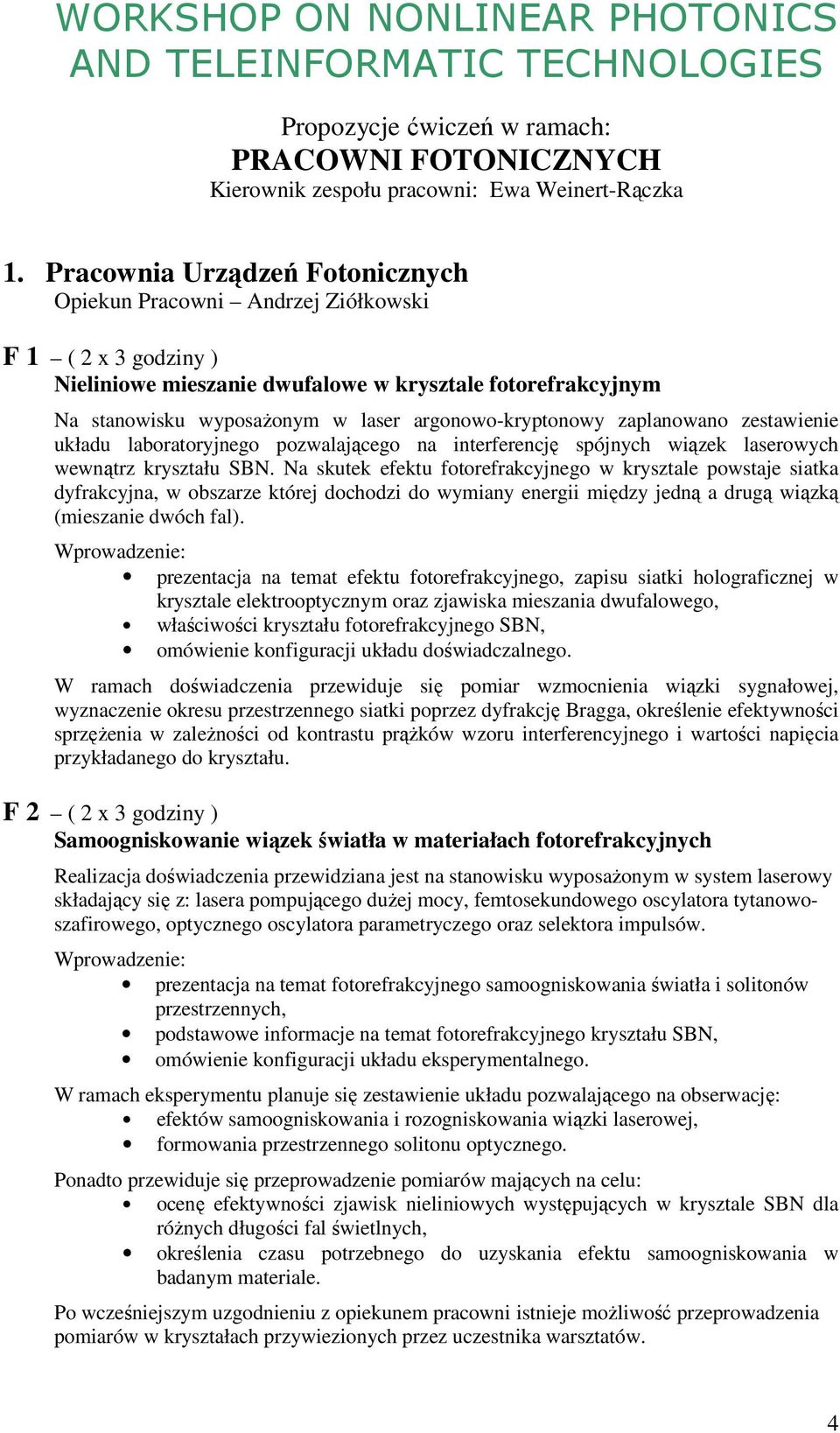

4 PRACOWNI FOTONICZNYCH Kierownik zespołu pracowni: Ewa Weinert-Rączka 1. Pracownia Urządzeń Fotonicznych Opiekun Pracowni Andrzej Ziółkowski F 1 ( 2 x 3 godziny ) Nieliniowe mieszanie dwufalowe w krysztale fotorefrakcyjnym Na stanowisku wyposaŝonym w laser argonowo-kryptonowy zaplanowano zestawienie układu laboratoryjnego pozwalającego na interferencję spójnych wiązek laserowych wewnątrz kryształu SBN. Na skutek efektu fotorefrakcyjnego w krysztale powstaje siatka dyfrakcyjna, w obszarze której dochodzi do wymiany energii między jedną a drugą wiązką (mieszanie dwóch fal). prezentacja na temat efektu fotorefrakcyjnego, zapisu siatki holograficznej w krysztale elektrooptycznym oraz zjawiska mieszania dwufalowego, właściwości kryształu fotorefrakcyjnego SBN, omówienie konfiguracji układu doświadczalnego. W ramach doświadczenia przewiduje się pomiar wzmocnienia wiązki sygnałowej, wyznaczenie okresu przestrzennego siatki poprzez dyfrakcję Bragga, określenie efektywności sprzęŝenia w zaleŝności od kontrastu prąŝków wzoru interferencyjnego i wartości napięcia przykładanego do kryształu. F 2 ( 2 x 3 godziny ) Samoogniskowanie wiązek światła w materiałach fotorefrakcyjnych Realizacja doświadczenia przewidziana jest na stanowisku wyposaŝonym w system laserowy składający się z: lasera pompującego duŝej mocy, femtosekundowego oscylatora tytanowoszafirowego, optycznego oscylatora parametryczego oraz selektora impulsów. prezentacja na temat fotorefrakcyjnego samoogniskowania światła i solitonów przestrzennych, podstawowe informacje na temat fotorefrakcyjnego kryształu SBN, omówienie konfiguracji układu eksperymentalnego. W ramach eksperymentu planuje się zestawienie układu pozwalającego na obserwację: efektów samoogniskowania i rozogniskowania wiązki laserowej, formowania przestrzennego solitonu optycznego. Ponadto przewiduje się przeprowadzenie pomiarów mających na celu: ocenę efektywności zjawisk nieliniowych występujących w krysztale SBN dla róŝnych długości fal świetlnych, określenia czasu potrzebnego do uzyskania efektu samoogniskowania w badanym materiale. Po wcześniejszym uzgodnieniu z opiekunem pracowni istnieje moŝliwość przeprowadzenia pomiarów w kryształach przywiezionych przez uczestnika warsztatów. 4

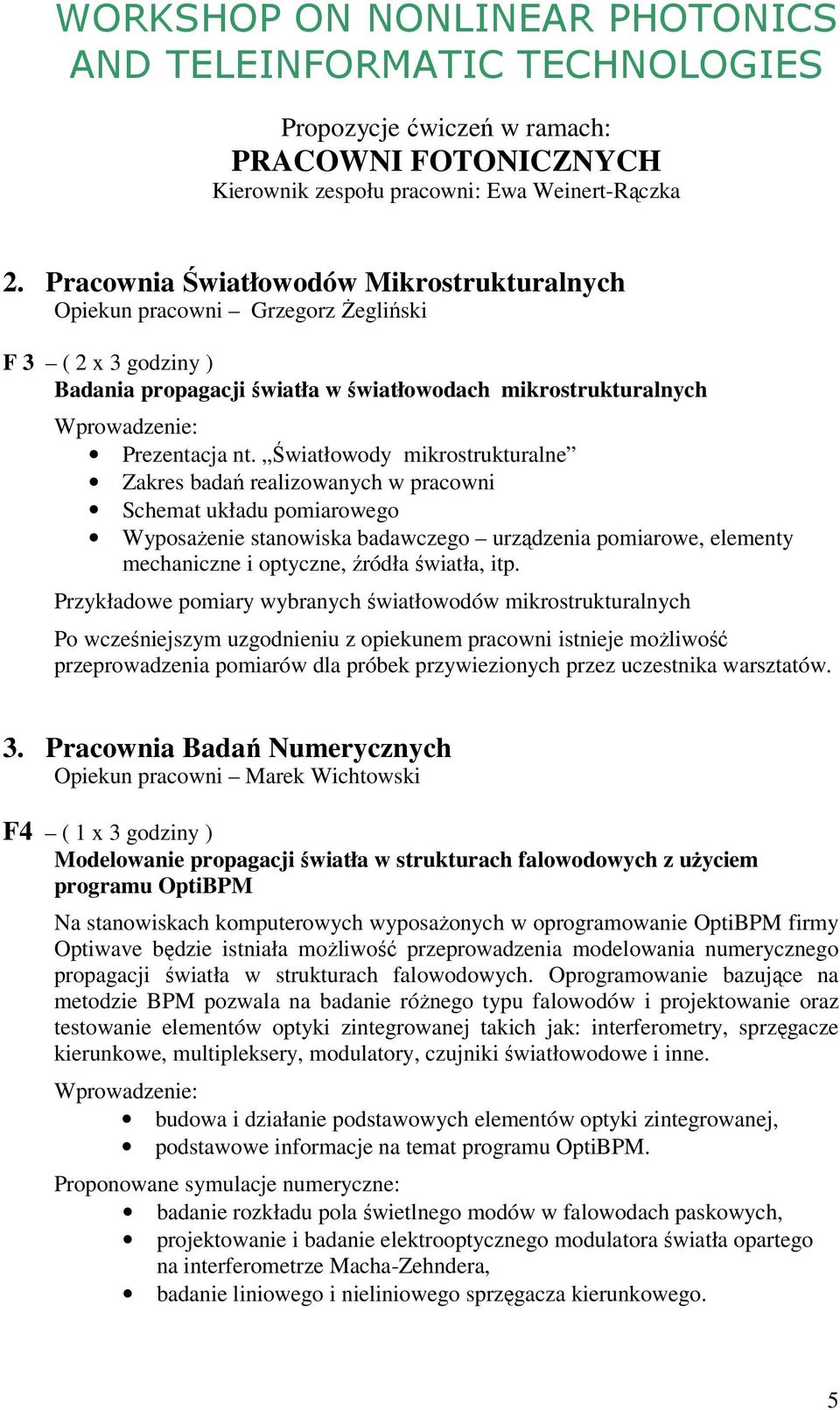

5 PRACOWNI FOTONICZNYCH Kierownik zespołu pracowni: Ewa Weinert-Rączka 2. Pracownia Światłowodów Mikrostrukturalnych Opiekun pracowni Grzegorz śegliński F 3 ( 2 x 3 godziny ) Badania propagacji światła w światłowodach mikrostrukturalnych Prezentacja nt. Światłowody mikrostrukturalne Zakres badań realizowanych w pracowni Schemat układu pomiarowego WyposaŜenie stanowiska badawczego urządzenia pomiarowe, elementy mechaniczne i optyczne, źródła światła, itp. Przykładowe pomiary wybranych światłowodów mikrostrukturalnych Po wcześniejszym uzgodnieniu z opiekunem pracowni istnieje moŝliwość przeprowadzenia pomiarów dla próbek przywiezionych przez uczestnika warsztatów. 3. Pracownia Badań Numerycznych Opiekun pracowni Marek Wichtowski F4 ( 1 x 3 godziny ) Modelowanie propagacji światła w strukturach falowodowych z uŝyciem programu OptiBPM Na stanowiskach komputerowych wyposaŝonych w oprogramowanie OptiBPM firmy Optiwave będzie istniała moŝliwość przeprowadzenia modelowania numerycznego propagacji światła w strukturach falowodowych. Oprogramowanie bazujące na metodzie BPM pozwala na badanie róŝnego typu falowodów i projektowanie oraz testowanie elementów optyki zintegrowanej takich jak: interferometry, sprzęgacze kierunkowe, multipleksery, modulatory, czujniki światłowodowe i inne. budowa i działanie podstawowych elementów optyki zintegrowanej, podstawowe informacje na temat programu OptiBPM. Proponowane symulacje numeryczne: badanie rozkładu pola świetlnego modów w falowodach paskowych, projektowanie i badanie elektrooptycznego modulatora światła opartego na interferometrze Macha-Zehndera, badanie liniowego i nieliniowego sprzęgacza kierunkowego. 5

6 PRACOWNI FOTONICZNYCH Kierownik zespołu pracowni: Ewa Weinert-Rączka 3. Pracownia Badań Numerycznych Opiekun pracowni Marek Wichtowski TT4 ( 2 x 3 godziny ) Wykorzystanie oprogramowania RSOFT OPTSIM do oceny wpływu dyspersji chromatycznej i zjawiska mieszania czterofalowego na jakość transmisji w torze światłowodowym Na stanowiskach komputerowych wyposaŝonych w oprogramowanie RSOFT OPTSIM będzie istniała moŝliwość przeprowadzenia modelowania numerycznego transmisji w torze światłowodowym. W szczególności moŝna w ten sposób badać wpływ róŝnych zjawisk na jakość transmisji ocenianej między innymi poprzez analizę diagramu oka. podstawowe informacje na temat programu RSOFT OPTSIM, zjawisko dyspersji chromatycznej i metody jej kompensacji, kompensacja dyspersji chromatycznej w programie OPTSIM, zjawisko mieszania czterofalowego i technik pozwalających na uwzględnienie wpływu tego zjawiska na jakość transmisji. W ramach ćwiczeń wykonana zostanie analiza wybranych przez uczestnika przykładów numerycznych dotyczących np.: Pre- i post-kompensacji oraz kompensacji symetrycznej dyspersji chromatycznej Mieszania czterofalowego w systemach DWDM. 6
