Projektował : mgr inż. Tadeusz Nowakowski upr. Nr AN 8346/152/84. marzec Słupsk, maj 2011 r. Opracował: mgr inż. Łukasz Szczurowski

Transkrypt

1 eeeeee CENTRUM PROJEKTOWO Tel-Fax HANDLOWO-MONTAŻOWE Kom SŁUPSK ee. Leszczyńseiege 11 NIP PROJEKT BUDOWLANY PRZENIESIENIA CZERPNI ŚCIENNEJ ORAZ INSTALACJI CIEPŁA TECHNOLOGICZNEGO ZASILAJĄCEGO NAGRZEWNICĘ WODNĄ CENTRALI WENTYLACYJNEJ w budynku Sortowni Odpadów Stałych na Regionalnym Składowisku Odpadów w Bierkowie k/słupska ADRES : Regionalne Składowisko Odpadów Stałych w Bierkowie k. Słupska INWESTOR : Przedsiębiorstwo Gospodarki Komunalnej Sp. z o.o. w Słupsku ul. Szczecińska 112, Słupsk Zgodnie z wymogami art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane ( tekst jednolity : Dz.U. z 2003 r. Nr 207, poz. z póź. Zmianami) Oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektował : mgr inż. Tadeusz Nowakowski upr. Nr AN 8346/152/84 marzec 2009 Opracował: mgr inż. Łukasz Szczurowski Słupsk, maj 2011 r.

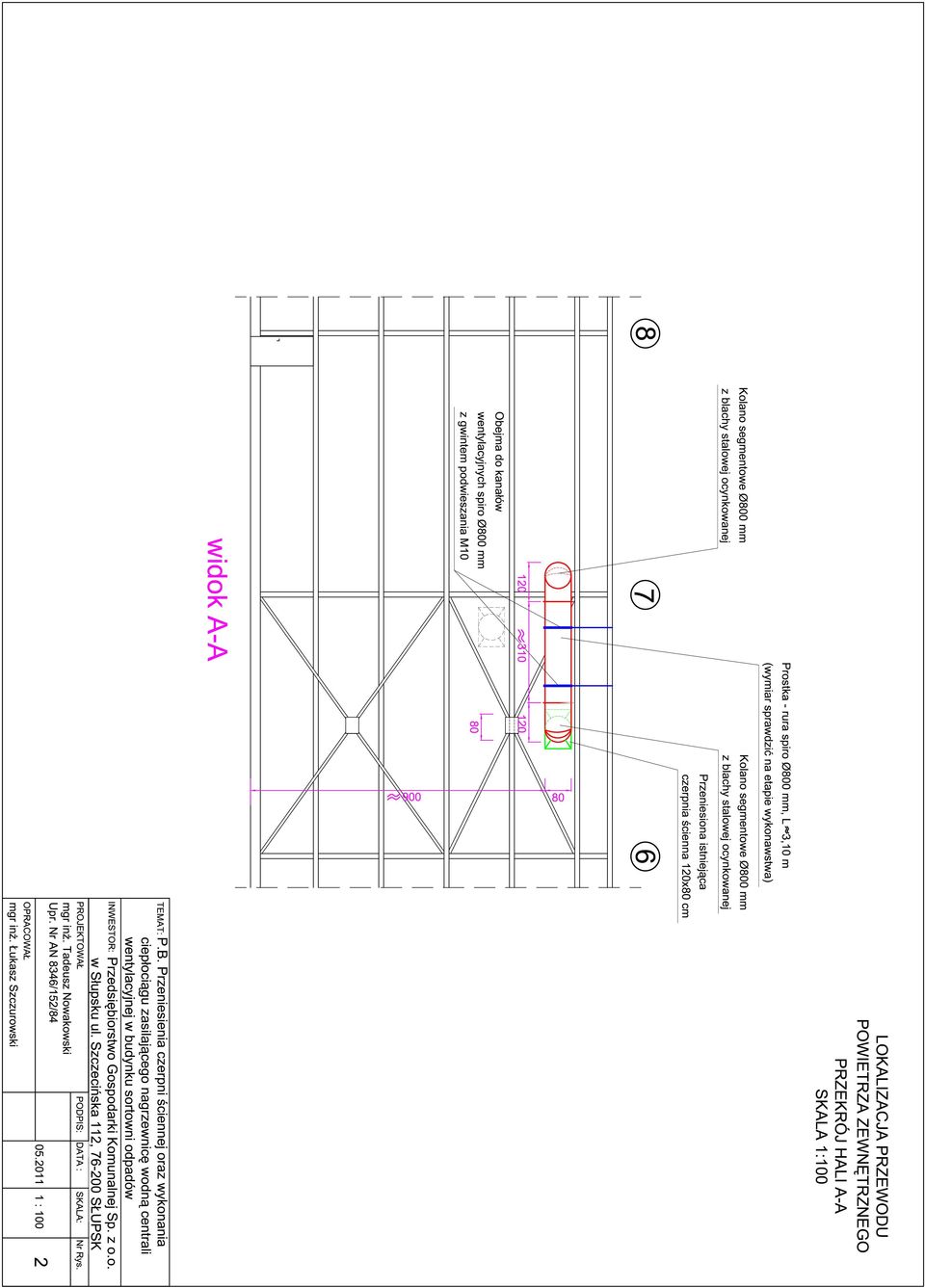

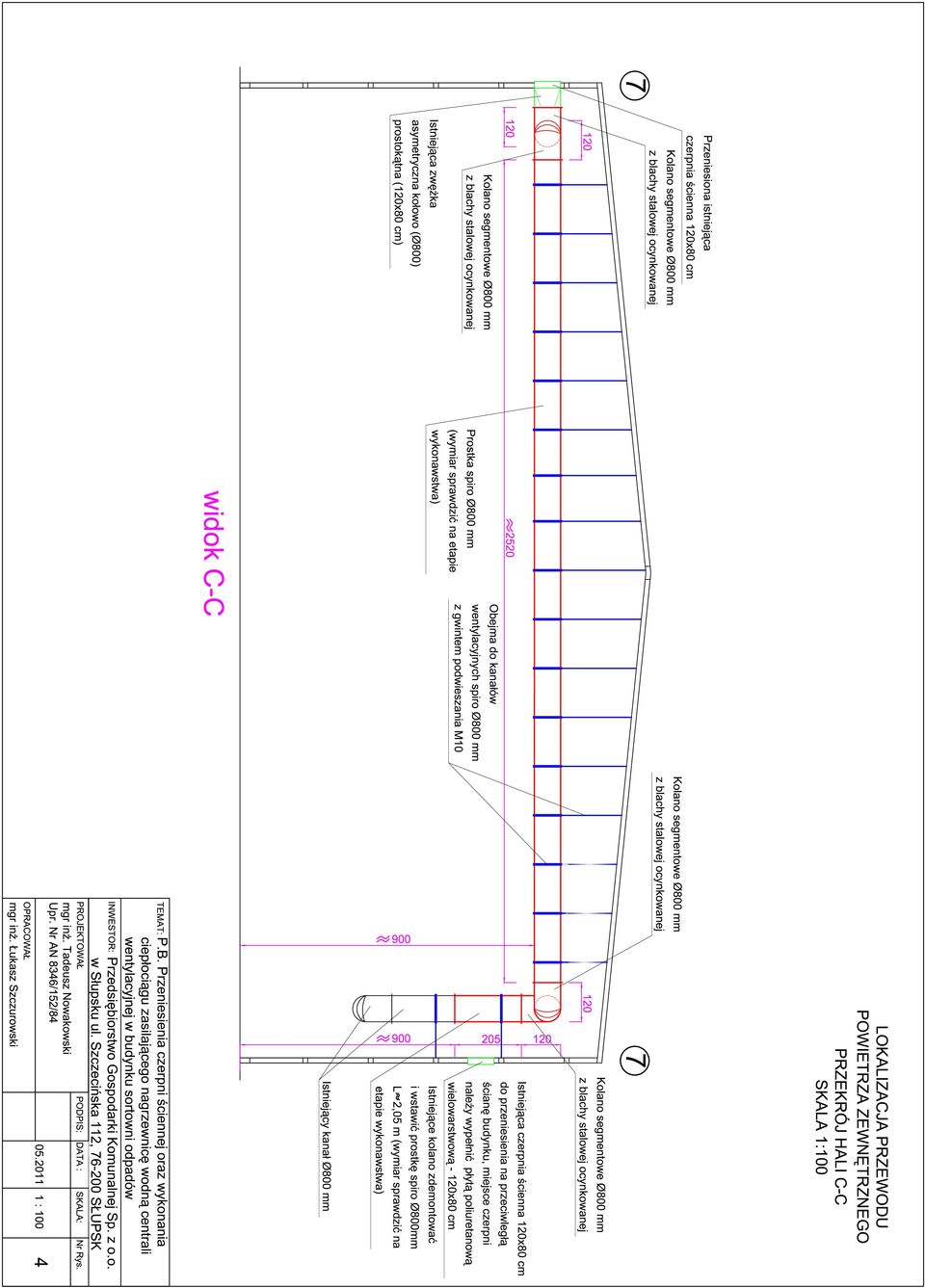

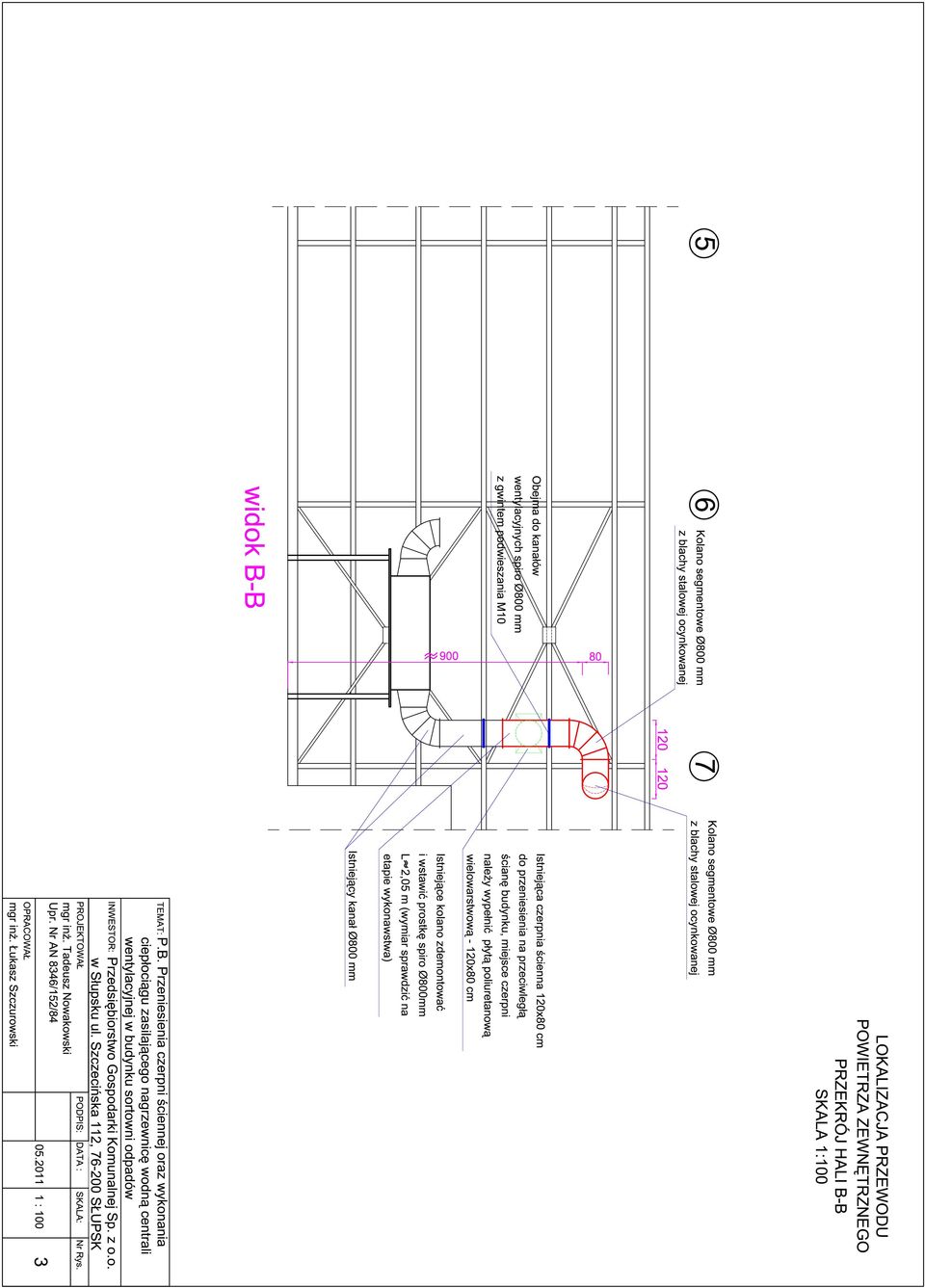

2 I. OPIS TECHNICZNY Do projektu budowlanego przeniesienia czerpni ściennej oraz wykonania instalacji technologicznej zasilającej nagrzewnicę wodną centrali wentylacyjnej zlokalizowane w budynku Sortowni Odpadów Stałych na Regionalnym Składowisku Odpadów w Bierkowie k/słupska. 1. CEL I ZAKRES OPRACOWANIA Celem opracowania jest przeniesienie istniejącej czerpni ściennej na przeciwległą ścianę hali oraz podanie rozwiązania technicznego instalacji c.t. zasilającego nagrzewnice wodną centrali wentylacyjnej. 2. PODSTAWA OPRACOWANIA Zlecenie Inwestora Obowiązujące przepisy i normy Ustalenia z inwestorem 3. ZMIANA LOKALIZACJI CZERPNI ŚCIENNEJ Wg niniejszego opracowania należy przenieść czerpnie ścienną z elewacji wschodniej budynku sortowni odpadów na elewację zachodnią. W związku ze zmianą lokalizacji czerpni należy przebudować kanał czerpny doprowadzający powietrze do centrali wentylacyjnej. W miejscu kolana łączącego kanał powietrza nawiewanego z czerpnią ścienną należy zamontować prosty odcinek rury spiro fi 800 wyprowadzający kanał czerpny na wysokość umożliwiającą przejściem na drugą stronę obiektu. Projektowany kanał poprzeczny wykonać z rur spiro fi 800 i połączyć z czerpnią zamontowaną w nowej lokalizacji (czerpnia wraz z reduktorem kołowoprostokątnym przeniesiona z elewacji wschodniej). Zmiany kierunków wykonać z kolan segmentowych 90 st. fi 800 z blachy stalowej ocynkowanej.

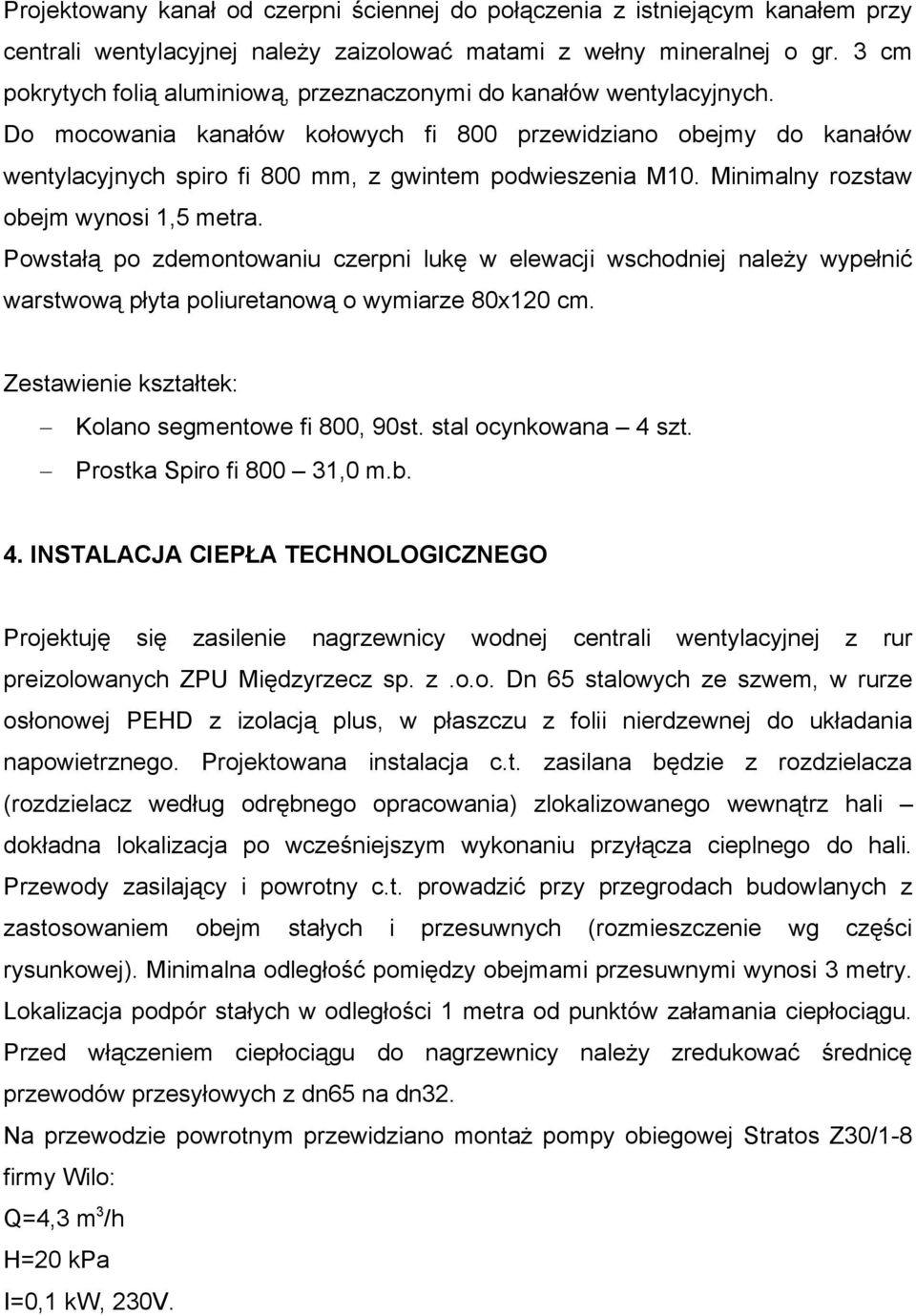

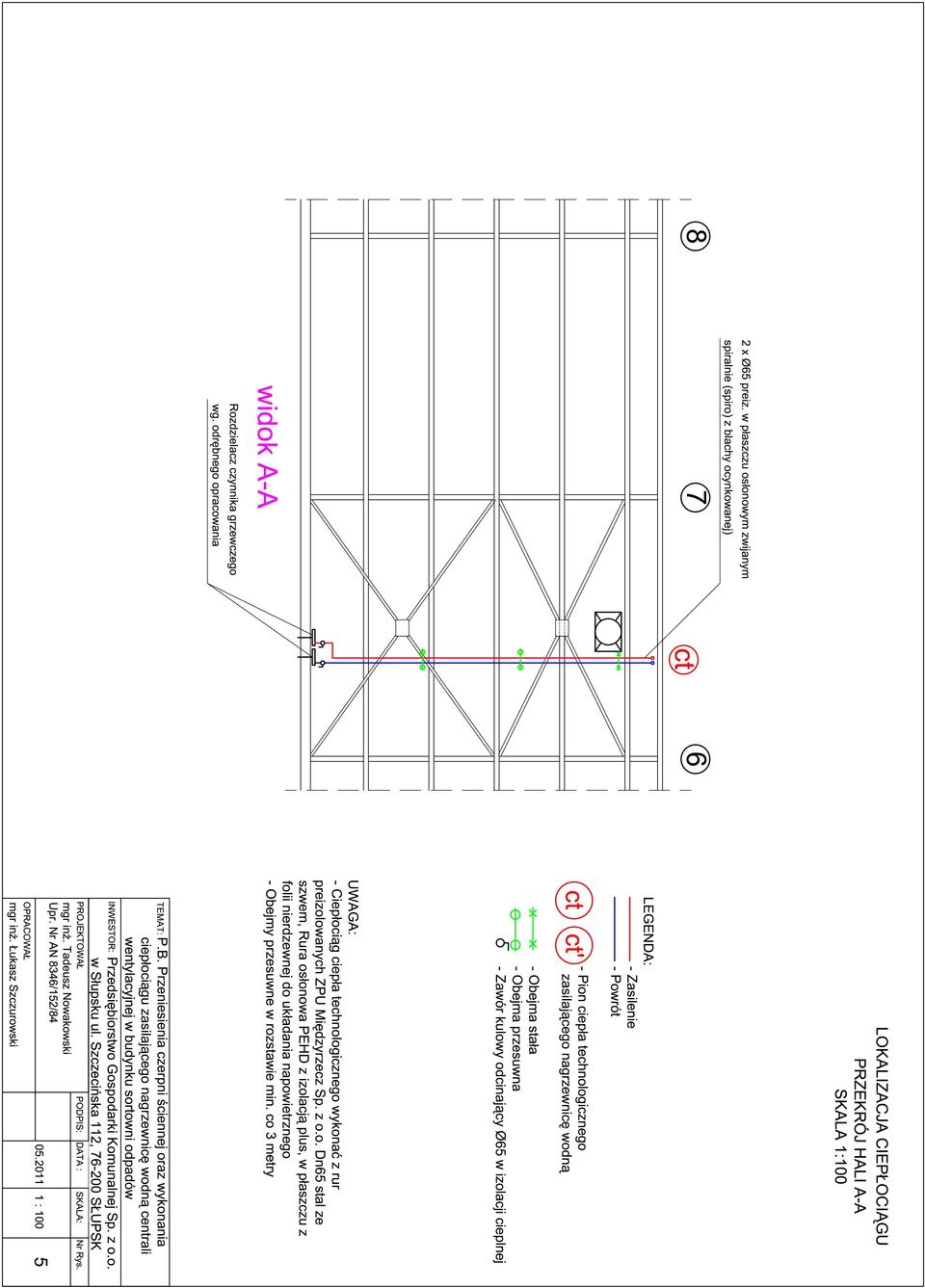

3 Projektowany kanał od czerpni ściennej do połączenia z istniejącym kanałem przy centrali wentylacyjnej należy zaizolować matami z wełny mineralnej o gr. 3 cm pokrytych folią aluminiową, przeznaczonymi do kanałów wentylacyjnych. Do mocowania kanałów kołowych fi 800 przewidziano obejmy do kanałów wentylacyjnych spiro fi 800 mm, z gwintem podwieszenia M10. Minimalny rozstaw obejm wynosi 1,5 metra. Powstałą po zdemontowaniu czerpni lukę w elewacji wschodniej należy wypełnić warstwową płyta poliuretanową o wymiarze 80x120 cm. Zestawienie kształtek: Kolano segmentowe fi 800, 90st. stal ocynkowana 4 szt. Prostka Spiro fi ,0 m.b. 4. INSTALACJA CIEPŁA TECHNOLOGICZNEGO Projektuję się zasilenie nagrzewnicy wodnej centrali wentylacyjnej z rur preizolowanych ZPU Międzyrzecz sp. z.o.o. Dn 65 stalowych ze szwem, w rurze osłonowej PEHD z izolacją plus, w płaszczu z folii nierdzewnej do układania napowietrznego. Projektowana instalacja c.t. zasilana będzie z rozdzielacza (rozdzielacz według odrębnego opracowania) zlokalizowanego wewnątrz hali dokładna lokalizacja po wcześniejszym wykonaniu przyłącza cieplnego do hali. Przewody zasilający i powrotny c.t. prowadzić przy przegrodach budowlanych z zastosowaniem obejm stałych i przesuwnych (rozmieszczenie wg części rysunkowej). Minimalna odległość pomiędzy obejmami przesuwnymi wynosi 3 metry. Lokalizacja podpór stałych w odległości 1 metra od punktów załamania ciepłociągu. Przed włączeniem ciepłociągu do nagrzewnicy należy zredukować średnicę przewodów przesyłowych z dn65 na dn32. Na przewodzie powrotnym przewidziano montaż pompy obiegowej Stratos Z30/1-8 firmy Wilo: Q=4,3 m 3 /h H=20 kpa I=0,1 kw, 230V.

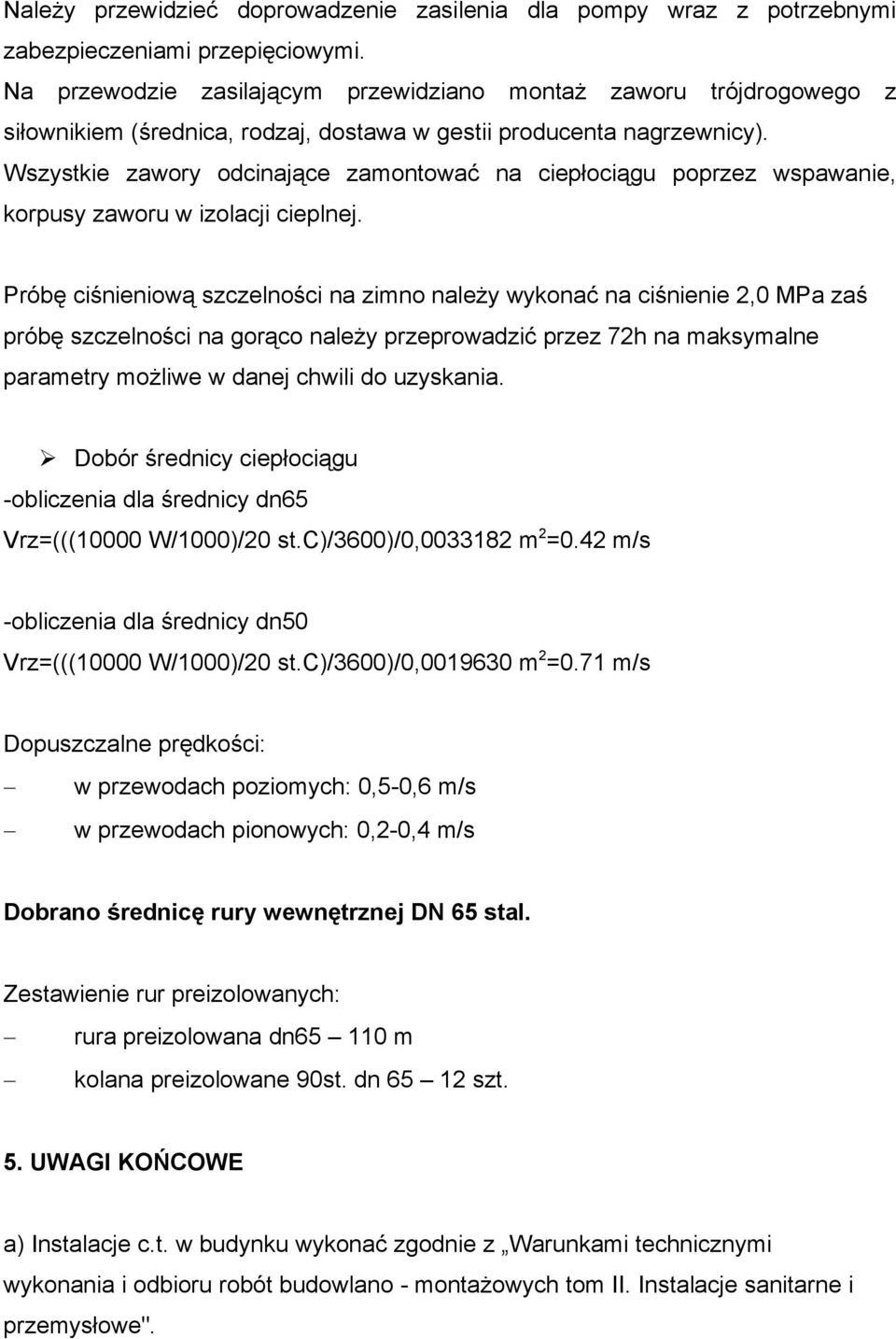

4 Należy przewidzieć doprowadzenie zasilenia dla pompy wraz z potrzebnymi zabezpieczeniami przepięciowymi. Na przewodzie zasilającym przewidziano montaż zaworu trójdrogowego z siłownikiem (średnica, rodzaj, dostawa w gestii producenta nagrzewnicy). Wszystkie zawory odcinające zamontować na ciepłociągu poprzez wspawanie, korpusy zaworu w izolacji cieplnej. Próbę ciśnieniową szczelności na zimno należy wykonać na ciśnienie 2,0 MPa zaś próbę szczelności na gorąco należy przeprowadzić przez 72h na maksymalne parametry możliwe w danej chwili do uzyskania. Dobór średnicy ciepłociągu -obliczenia dla średnicy dn65 Vrz=(((10000 W/1000)/20 st.c)/3600)/0, m 2 =0.42 m/s -obliczenia dla średnicy dn50 Vrz=(((10000 W/1000)/20 st.c)/3600)/0, m 2 =0.71 m/s Dopuszczalne prędkości: w przewodach poziomych: 0,5-0,6 m/s w przewodach pionowych: 0,2-0,4 m/s Dobrano średnicę rury wewnętrznej DN 65 stal. Zestawienie rur preizolowanych: rura preizolowana dn m kolana preizolowane 90st. dn szt. 5. UWAGI KOŃCOWE a) Instalacje c.t. w budynku wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych tom II. Instalacje sanitarne i przemysłowe".

5 b) Instalacje może wykonać jedynie uprawniony hydraulik. c) Wszystkie użyte materiały i urządzenia powinny odpowiadać PN i posiadać atesty d) Zarówno kanał nawiewny jak i ciepłociąg należy powierzyć firmie posiadającej sprzęt, umożliwiający pracę na wysokości. e) W zakres prac instalacyjnych wchodzi również dostawa nagrzewnicy wodnej do centrali wentylacyjnej firmy VTS oraz dostosowanie automatyki centrali do funkcji grzania powietrza.

6 OGÓLNA CHARAKTERYSTYKA ROBÓT Przedmiotem opracowania jest przeniesienie czerpni ściennej oraz instalacji ciepła technologicznego zasilającego nagrzewnicę wodną centrali wentylacyjnej w budynku Sortowni Odpadów Stałych na Regionalnym Składowisku Odpadów w Bierkowie. 1. PRZENIESIENIE CZERPNI ŚCIENNEJ - demontaż istniejącej czerpni ściennej 1200x800mm szt. 1 - demontaż istniejącego kolana went. Dn 800mm - montaż przewodu went. Spiro Dn 800mm 31 m + 4 kolana Dn 800mm (89,25 m2) - montaż czerpni ściennej 1200x800mm szt. 1 - izolacja kanałów went. matą z wełny mineralnej pokrytej folią aluminiową, gr. 30mm, samoprzylepną - wstawienie płyty poliuretanowej warstwowej w miejsce po zdemontowanej czerpni 2. INSTALACJA CIEPŁA TECHNOLOGICZNEGO - montaż rur preizolowanych z/s Dn 65/160mm (izolacja plus) w osłonie spiro 110 m z montażem obejm stałych i przesuwnych - montaż kolan preizolowanych Dn 65/160mm (izolacja plus) w osłonie spiro 12 szt. - połączenie odcinków rurociągu przez spawanie 28 szt. - założenie zespołu złącza termokurczliwego 28 szt. - montaż nasuwki końcowej 4 szt. - montaż zaworów kulowych spawanych Dn 65mm 6 szt. wraz z izolacją - montaż pompy obiegowej 1 szt. - montaż nagrzewnicy wodnej 1 szt. - montaż zaworu trójdrogowego przy nagrzewnicy 1 szt. - wykonanie próby szczelności i próby na gorąco - 1 kpl.

7 8.INFORMACJA BIOZ Informacja dotycząca bezpieczeństwa i ochrony zdrowia do projektu budowlanego przeniesienia czerpni ściennej oraz instalacji ciepła technologicznego zasilającego nagrzewnicę wodną centrali wentylacyjnej w Budynku Sortowni Odpadów Stałych na Regionalnym Składowisku Odpadów w Bierkowie k/słupska. 1. Zakres robot Wykonanie kanału wentylacyjnego wraz z przeniesieniem czerpni ściennej. Prowadzenie rurociągów ciepła technologicznego dla zasilenia nagrzewnicy wodnej w ciepło (rurociągi z rur preizolowanych) Roboty budowlane i montażowe Wentylacja demontaż i ponowny montaż czerpni ściennej wykonanie kanału wentylacyjnego od czerpni do istniejącej centrali wentylacyjnej Ciepło technologiczne poprowadzić rurociąg z rur preizolowanych od rozdzielacza do nagrzewnicy wodnej w centrali wentylacyjnej 2. Wykaz obiektów Prace montażowo - demontażowe będą wykonywane wyłącznie w obrębie budynku sortowni. 3 Zagrożenia wynikające ze sposobu zagospodarowania terenu. W związku z ciągłą pracą sortowni (praca dwuzmianowa) uważać należy na pracujące urządzenia technologiczne służące do segregacji odpadów oraz pojazdy zmotoryzowane dowożące zanieczyszczenia stałe. Ponadto osoby pracujące w otwartej części sortowni narażone są na wdychanie dużych ilości pyłów oraz nieświeży zapach zagrożenia te są ściśle powiązane z charakterystyką zakładu. 4. Zagrożenia w trakcie realizacji robót Prace na wysokości po dachem sortowni z użyciem sprzętu i narzędzi elektrycznych, wykonywane z użyciem dźwigu, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5 m.

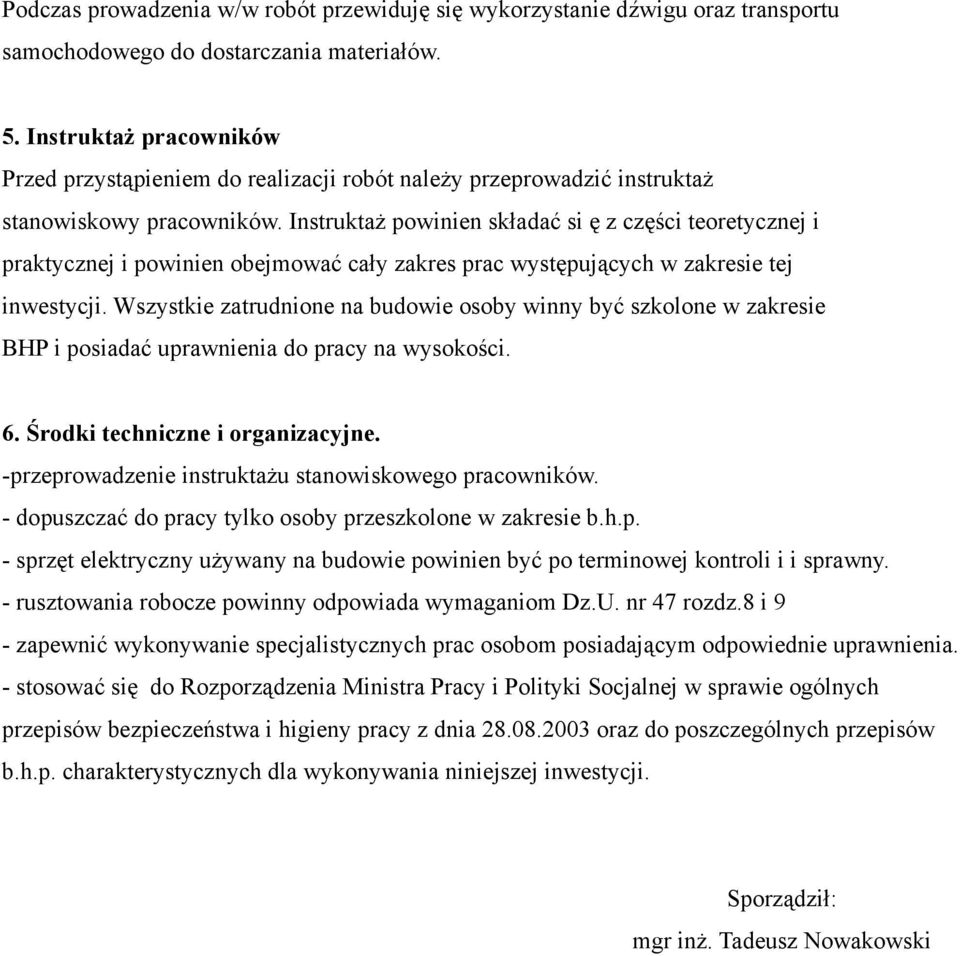

8 Podczas prowadzenia w/w robót przewiduję się wykorzystanie dźwigu oraz transportu samochodowego do dostarczania materiałów. 5. Instruktaż pracowników Przed przystąpieniem do realizacji robót należy przeprowadzić instruktaż stanowiskowy pracowników. Instruktaż powinien składać si ę z części teoretycznej i praktycznej i powinien obejmować cały zakres prac występujących w zakresie tej inwestycji. Wszystkie zatrudnione na budowie osoby winny być szkolone w zakresie BHP i posiadać uprawnienia do pracy na wysokości. 6. Środki techniczne i organizacyjne. -przeprowadzenie instruktażu stanowiskowego pracowników. - dopuszczać do pracy tylko osoby przeszkolone w zakresie b.h.p. - sprzęt elektryczny używany na budowie powinien być po terminowej kontroli i i sprawny. - rusztowania robocze powinny odpowiada wymaganiom Dz.U. nr 47 rozdz.8 i 9 - zapewnić wykonywanie specjalistycznych prac osobom posiadającym odpowiednie uprawnienia. - stosować się do Rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy z dnia oraz do poszczególnych przepisów b.h.p. charakterystycznych dla wykonywania niniejszej inwestycji. Sporządził: mgr inż. Tadeusz Nowakowski
