Istniejący budynek stacji trafo przeznacza się do przebudowy zgodnie z zaleceniami ekspertyzy techniczne4j

Transkrypt

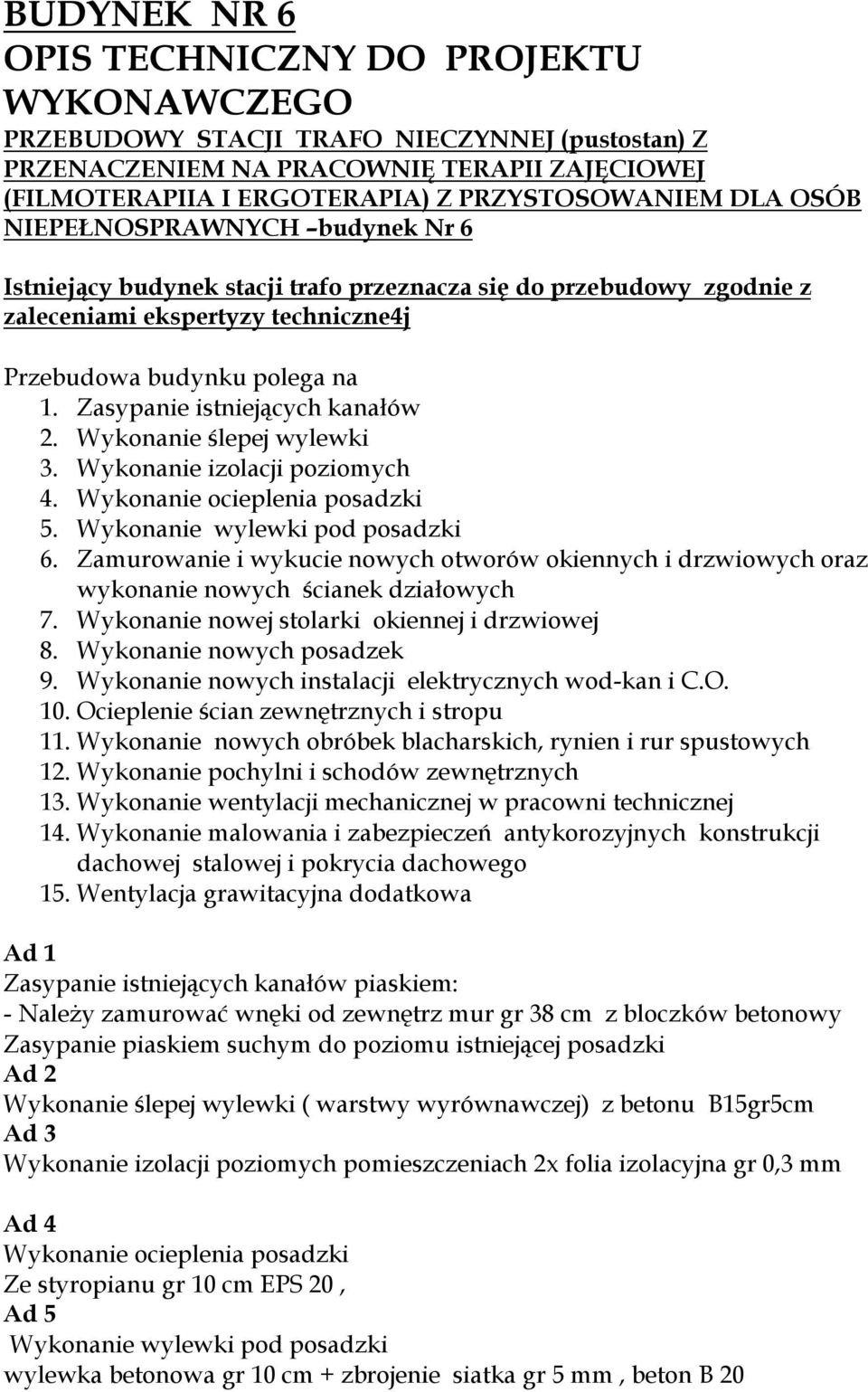

1 BUDYNEK NR 6 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO PRZEBUDOWY STACJI TRAFO NIECZYNNEJ (pustostan) Z PRZENACZENIEM NA PRACOWNIĘ TERAPII ZAJĘCIOWEJ (FILMOTERAPIIA I ERGOTERAPIA) Z PRZYSTOSOWANIEM DLA OSÓB NIEPEŁNOSPRAWNYCH budynek Nr 6 Istniejący budynek stacji trafo przeznacza się do przebudowy zgodnie z zaleceniami ekspertyzy techniczne4j Przebudowa budynku polega na 1. Zasypanie istniejących kanałów 2. Wykonanie ślepej wylewki 3. Wykonanie izolacji poziomych 4. Wykonanie ocieplenia posadzki 5. Wykonanie wylewki pod posadzki 6. Zamurowanie i wykucie nowych otworów okiennych i drzwiowych oraz wykonanie nowych ścianek działowych 7. Wykonanie nowej stolarki okiennej i drzwiowej 8. Wykonanie nowych posadzek 9. Wykonanie nowych instalacji elektrycznych wod-kan i C.O. 10. Ocieplenie ścian zewnętrznych i stropu 11. Wykonanie nowych obróbek blacharskich, rynien i rur spustowych 12. Wykonanie pochylni i schodów zewnętrznych 13. Wykonanie wentylacji mechanicznej w pracowni technicznej 14. Wykonanie malowania i zabezpieczeń antykorozyjnych konstrukcji dachowej stalowej i pokrycia dachowego 15. Wentylacja grawitacyjna dodatkowa Ad 1 Zasypanie istniejących kanałów piaskiem: - Należy zamurować wnęki od zewnętrz mur gr 38 cm z bloczków betonowy Zasypanie piaskiem suchym do poziomu istniejącej posadzki Ad 2 Wykonanie ślepej wylewki ( warstwy wyrównawczej) z betonu B15gr5cm Ad 3 Wykonanie izolacji poziomych pomieszczeniach 2x folia izolacyjna gr 0,3 mm Ad 4 Wykonanie ocieplenia posadzki Ze styropianu gr 10 cm EPS 20, Ad 5 Wykonanie wylewki pod posadzki wylewka betonowa gr 10 cm + zbrojenie siatka gr 5 mm, beton B 20

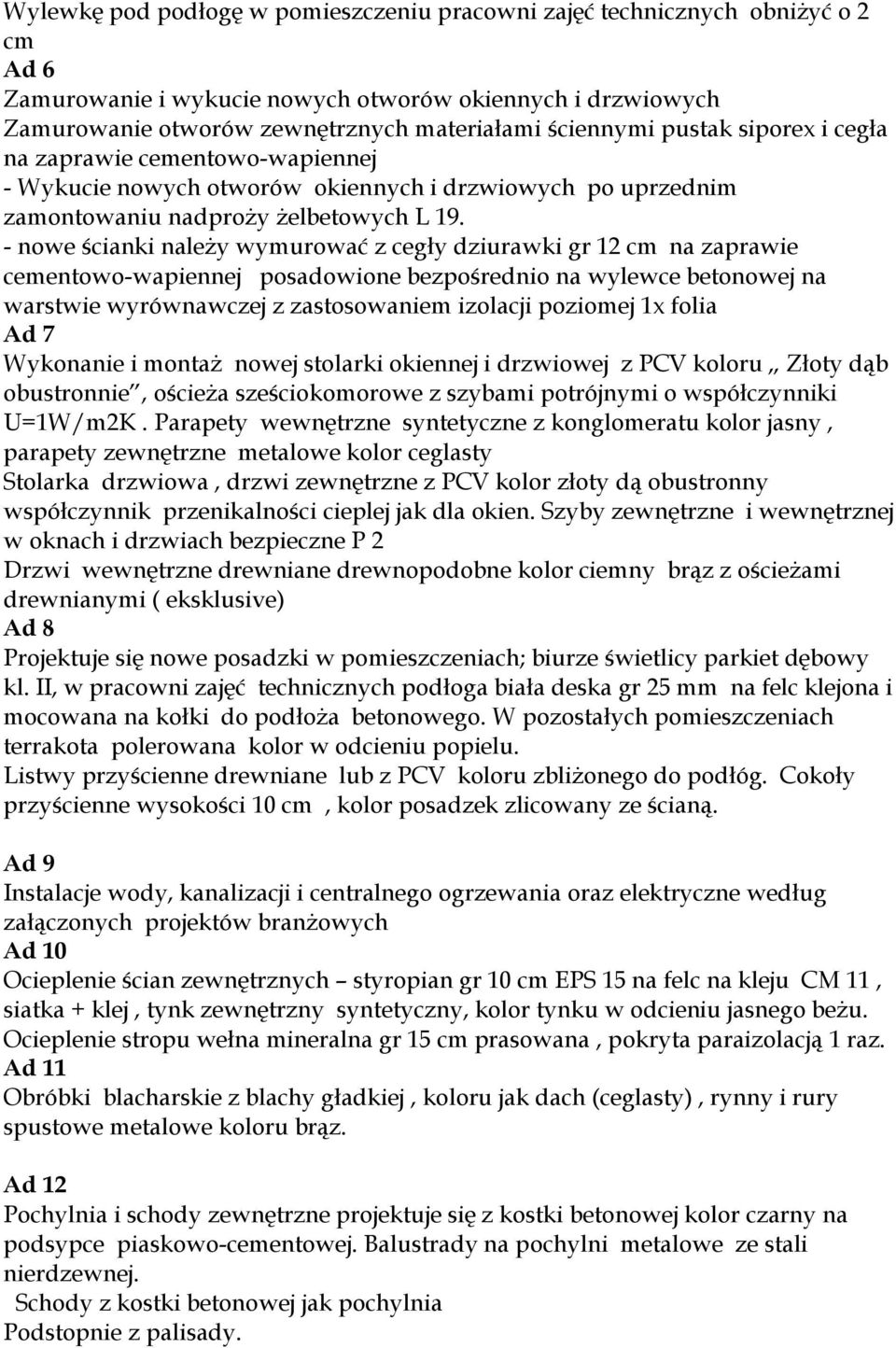

2 Wylewkę pod podłogę w pomieszczeniu pracowni zajęć technicznych obniżyć o 2 cm Ad 6 Zamurowanie i wykucie nowych otworów okiennych i drzwiowych Zamurowanie otworów zewnętrznych materiałami ściennymi pustak siporex i cegła na zaprawie cementowo-wapiennej - Wykucie nowych otworów okiennych i drzwiowych po uprzednim zamontowaniu nadproży żelbetowych L nowe ścianki należy wymurować z cegły dziurawki gr 12 cm na zaprawie cementowo-wapiennej posadowione bezpośrednio na wylewce betonowej na warstwie wyrównawczej z zastosowaniem izolacji poziomej 1x folia Ad 7 Wykonanie i montaż nowej stolarki okiennej i drzwiowej z PCV koloru Złoty dąb obustronnie, ościeża sześciokomorowe z szybami potrójnymi o współczynniki U=1W/m2K. Parapety wewnętrzne syntetyczne z konglomeratu kolor jasny, parapety zewnętrzne metalowe kolor ceglasty Stolarka drzwiowa, drzwi zewnętrzne z PCV kolor złoty dą obustronny współczynnik przenikalności cieplej jak dla okien. Szyby zewnętrzne i wewnętrznej w oknach i drzwiach bezpieczne P 2 Drzwi wewnętrzne drewniane drewnopodobne kolor ciemny brąz z ościeżami drewnianymi ( eksklusive) Ad 8 Projektuje się nowe posadzki w pomieszczeniach; biurze świetlicy parkiet dębowy kl. II, w pracowni zajęć technicznych podłoga biała deska gr 25 mm na felc klejona i mocowana na kołki do podłoża betonowego. W pozostałych pomieszczeniach terrakota polerowana kolor w odcieniu popielu. Listwy przyścienne drewniane lub z PCV koloru zbliżonego do podłóg. Cokoły przyścienne wysokości 10 cm, kolor posadzek zlicowany ze ścianą. Ad 9 Instalacje wody, kanalizacji i centralnego ogrzewania oraz elektryczne według załączonych projektów branżowych Ad 10 Ocieplenie ścian zewnętrznych styropian gr 10 cm EPS 15 na felc na kleju CM 11, siatka + klej, tynk zewnętrzny syntetyczny, kolor tynku w odcieniu jasnego beżu. Ocieplenie stropu wełna mineralna gr 15 cm prasowana, pokryta paraizolacją 1 raz. Ad 11 Obróbki blacharskie z blachy gładkiej, koloru jak dach (ceglasty), rynny i rury spustowe metalowe koloru brąz. Ad 12 Pochylnia i schody zewnętrzne projektuje się z kostki betonowej kolor czarny na podsypce piaskowo-cementowej. Balustrady na pochylni metalowe ze stali nierdzewnej. Schody z kostki betonowej jak pochylnia Podstopnie z palisady.

3 Ad 13 Wentylacja mechaniczna w pracowni wraz z okapem nad stołami, wentylator z wyciągiem na zewnętrz. Okap ze stali nierdzewnej podwieszony do stropu przystosowany do powieszenia lamp oświetleniowych nad stołami, rura wentylacyjna fi 150 izolowana. Ad 14 Malowanie ścian wewnętrznych farbami emulsyjno klejowymi w kolorach ciepłych, w pracowni kolor jasny popiel. Zabezpieczenie antykorozyjne istniejącej konstrukcji stalowej farbami dwu krotne malowanie. Malowanie istniejącego dachu farbami zewnętrznymi kolor ceglasty mat. Przygotowanie podłoża według zaleceń producenta farby - dwukrotnie. Ad 15 Wentylacja grawitacyjna przez istniejące przewody wentylacyjne w kominie oraz projektowane przez strop z anemostatami. Rury fi 120 izolowane poprowadzone ponad dach 60 cm. Pozostałe elementy wykonać w oparciu o projekt budowlany i obowiązujące przepisy w tym zakresie. Funkcja obiektu: 1. Świetlica 45,00 m2 2. Pracownia zajęć prak 32,11 m2 3. Biuro 11,70 m2 4. Korytarz 10,60 m2 5. WC 3,80 m2 6. Wiatrołap 4,44 m2 7. Pom. porz 2,94 m2 Razem 111,30 m2 Dane techniczne obiektu po przebudowie : 1. Powierzchnia zabudowy 138,40 m2 2. Powierzchnia użytkowa 111,30 m2 3. Kubatura 710,0
