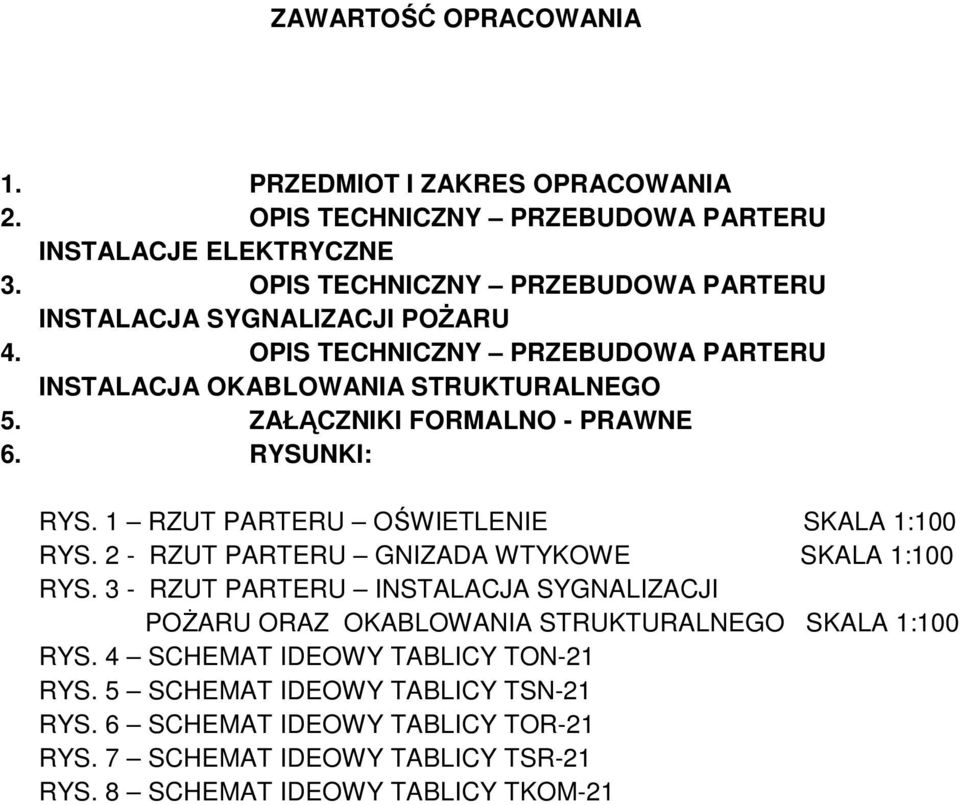

1 ZAWARTOŚĆ OPRACOWANIA 1. PRZEDMIOT I ZAKRES OPRACOWANIA 2. OPIS TECHNICZNY PRZEBUDOWA PARTERU INSTALACJE ELEKTRYCZNE 3. OPIS TECHNICZNY PRZEBUDOWA PARTERU INSTALACJA SYGNALIZACJI POśARU 4. OPIS TECHNICZNY PRZEBUDOWA PARTERU INSTALACJA OKABLOWANIA STRUKTURALNEGO 5. ZAŁĄCZNIKI FORMALNO - PRAWNE 6. RYSUNKI: RYS. 1 RZUT PARTERU OŚWIETLENIE SKALA 1:100 RYS. 2 - RZUT PARTERU GNIZADA WTYKOWE SKALA 1:100 RYS. 3 - RZUT PARTERU INSTALACJA SYGNALIZACJI POśARU ORAZ OKABLOWANIA STRUKTURALNEGO SKALA 1:100 RYS. 4 SCHEMAT IDEOWY TABLICY TON-21 RYS. 5 SCHEMAT IDEOWY TABLICY TSN-21 RYS. 6 SCHEMAT IDEOWY TABLICY TOR-21 RYS. 7 SCHEMAT IDEOWY TABLICY TSR-21 RYS. 8 SCHEMAT IDEOWY TABLICY TKOM-21

ZAŁĄCZNIKI FORMALNO - PRAWNE 6. RYSUNKI: RYS. 1 RZUT PARTERU OŚWIETLENIE SKALA 1:100 RYS. 2 - RZUT PARTERU GNIZADA WTYKOWE SKALA 1:100 RYS.

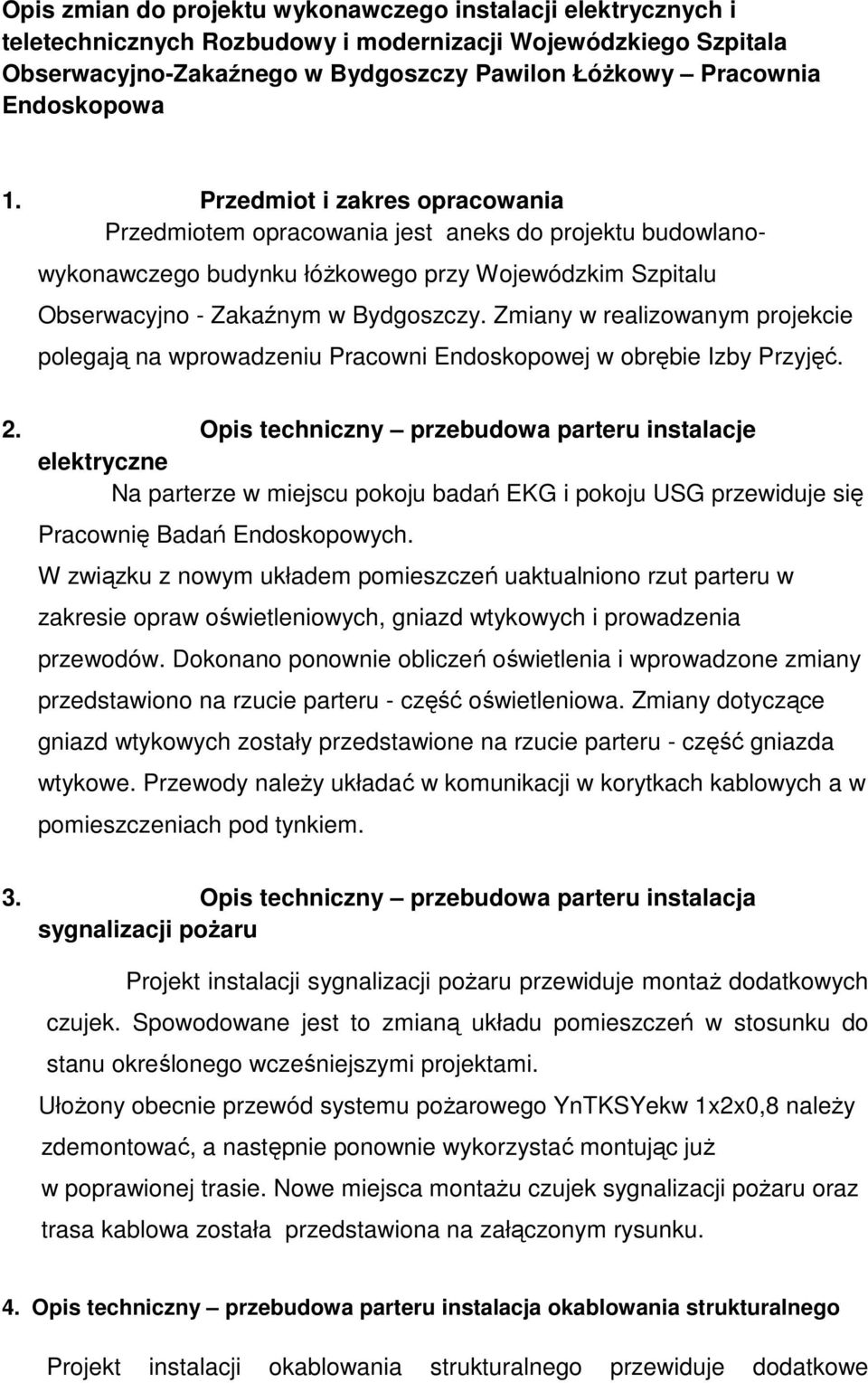

2 Opis zmian do projektu wykonawczego instalacji elektrycznych i teletechnicznych Rozbudowy i modernizacji Wojewódzkiego Szpitala Obserwacyjno-Zakaźnego w Bydgoszczy Pawilon ŁóŜkowy Pracownia Endoskopowa 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest aneks do projektu budowlanowykonawczego budynku łóŝkowego przy Wojewódzkim Szpitalu Obserwacyjno - Zakaźnym w Bydgoszczy. Zmiany w realizowanym projekcie polegają na wprowadzeniu Pracowni Endoskopowej w obrębie Izby Przyjęć. 2. Opis techniczny przebudowa parteru instalacje elektryczne Na parterze w miejscu pokoju badań EKG i pokoju USG przewiduje się Pracownię Badań Endoskopowych. W związku z nowym układem pomieszczeń uaktualniono rzut parteru w zakresie opraw oświetleniowych, gniazd wtykowych i prowadzenia przewodów. Dokonano ponownie obliczeń oświetlenia i wprowadzone zmiany przedstawiono na rzucie parteru - część oświetleniowa. Zmiany dotyczące gniazd wtykowych zostały przedstawione na rzucie parteru - część gniazda wtykowe. Przewody naleŝy układać w komunikacji w korytkach kablowych a w pomieszczeniach pod tynkiem. 3. Opis techniczny przebudowa parteru instalacja sygnalizacji poŝaru Projekt instalacji sygnalizacji poŝaru przewiduje montaŝ dodatkowych czujek. Spowodowane jest to zmianą układu pomieszczeń w stosunku do stanu określonego wcześniejszymi projektami. UłoŜony obecnie przewód systemu poŝarowego YnTKSYekw 1x2x0,8 naleŝy zdemontować, a następnie ponownie wykorzystać montując juŝ w poprawionej trasie. Nowe miejsca montaŝu czujek sygnalizacji poŝaru oraz trasa kablowa została przedstawiona na załączonym rysunku. 4. Opis techniczny przebudowa parteru instalacja okablowania strukturalnego Projekt instalacji okablowania strukturalnego przewiduje dodatkowe

Zmiany w realizowanym projekcie polegają na wprowadzeniu Pracowni Endoskopowej w obrębie Izby Przyjęć. 2.

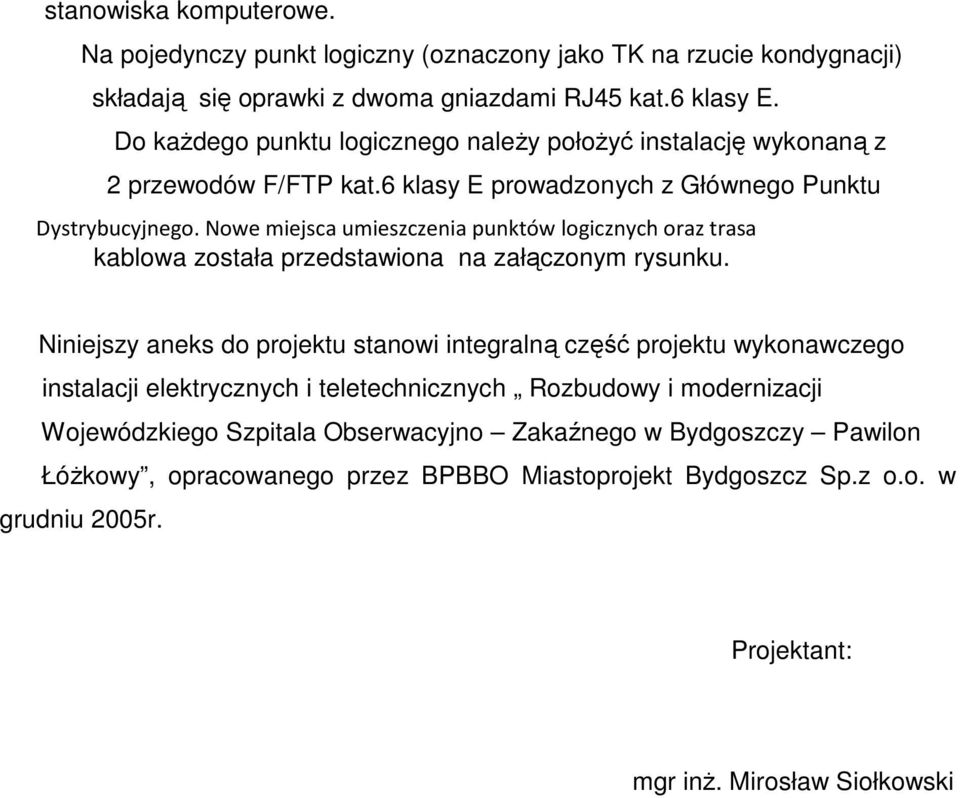

3 stanowiska komputerowe. Na pojedynczy punkt logiczny (oznaczony jako TK na rzucie kondygnacji) składają się oprawki z dwoma gniazdami RJ45 kat.6 klasy E. Do kaŝdego punktu logicznego naleŝy połoŝyć instalację wykonaną z 2 przewodów F/FTP kat.6 klasy E prowadzonych z Głównego Punktu Dystrybucyjnego. Nowe miejsca umieszczenia punktów logicznych oraz trasa kablowa została przedstawiona na załączonym rysunku. Niniejszy aneks do projektu stanowi integralną część projektu wykonawczego instalacji elektrycznych i teletechnicznych Rozbudowy i modernizacji Wojewódzkiego Szpitala Obserwacyjno Zakaźnego w Bydgoszczy Pawilon ŁóŜkowy, opracowanego przez BPBBO Miastoprojekt Bydgoszcz Sp.z o.o. w grudniu 2005r. Projektant: mgr inŝ. Mirosław Siołkowski

Nowe miejsca umieszczenia punktów logicznych oraz trasa kablowa została przedstawiona na załączonym rysunku.

4 5. Informacja dotycząca planu BIOZ 5.1. Zakres robót Prace instalacyjne polegać będą na: wykuciu bruzd w ścianach, montaŝu opraw oświetleniowych na suficie i na ścianie, prowadzeniu przewodów w bruzdach, prowadzeniu przewodów w rurkach, wszelkich prac w celu zabezpieczenia i ochrony ułoŝonych kabli i przewodów, pomiarów skuteczności ochrony przeciw-poraŝeniowej i stanu izolacji, pomiarów ciągłości i skuteczności połączeń ekwipotencjalnych, prac wykończeniowych wewnętrznych Przewidywane zagroŝenia upadek z wysokości prace na wysokości (na dachu, wewnątrz budynku), rusztowania, poraŝenie prądem elektrycznym elektronarzędzia, niezabezpieczone przewody, niechlujne połączenia stykowe przy przedłuŝaczach itp. uderzenia spadającymi przedmiotami- rusztowania, uszkodzenia ciała przez ostre i wystające przedmioty oraz na częściach maszyn będących w ruchu - piły tarczowe i łańcuchowe, obracające się części betoniarek, zbrojenie konstrukcji, blachy i pręty. Wszystkie zagroŝenia występują na terenie budowy i przez cały czas prowadzenia robót Wskazania sposobu prowadzenia instruktaŝu pracowników. szkolenie wstępne po przyjęciu pracownika do pracy inspektor BHP, instruktaŝ stanowiskowy przed przystąpieniem do pracy na placu budowy kierownik lub wyznaczona osoba, szkolenie podstawowe w czasie 6 miesięcy od przyjęcia do pracy szkolenie okresowe dla stanowisk robotniczych 1 raz w roku Świadectwa odbycia szkolenia znajdują się w aktach osobowych pracownika lub są odnotowane w dzienniku szkoleń BHP na budowie Wskazanie środków zapobiegających zagroŝeniu wszelkie prace naleŝy prowadzić zgodnie z obowiązującymi przepisami bezpieczeństwa i higieny pracy, uŝywając sprawnych technicznie narzędzi i atestowanych materiałów zgodnie z ich specyfikacjami, wydzielić i oznakować miejsca prowadzenia robót budowlanych,

wszelkich prac w celu zabezpieczenia i ochrony ułoŝonych kabli i przewodów, pomiarów skuteczności ochrony przeciw-poraŝeniowej i stanu izolacji, pomiarów ciągłości i skuteczności połączeń

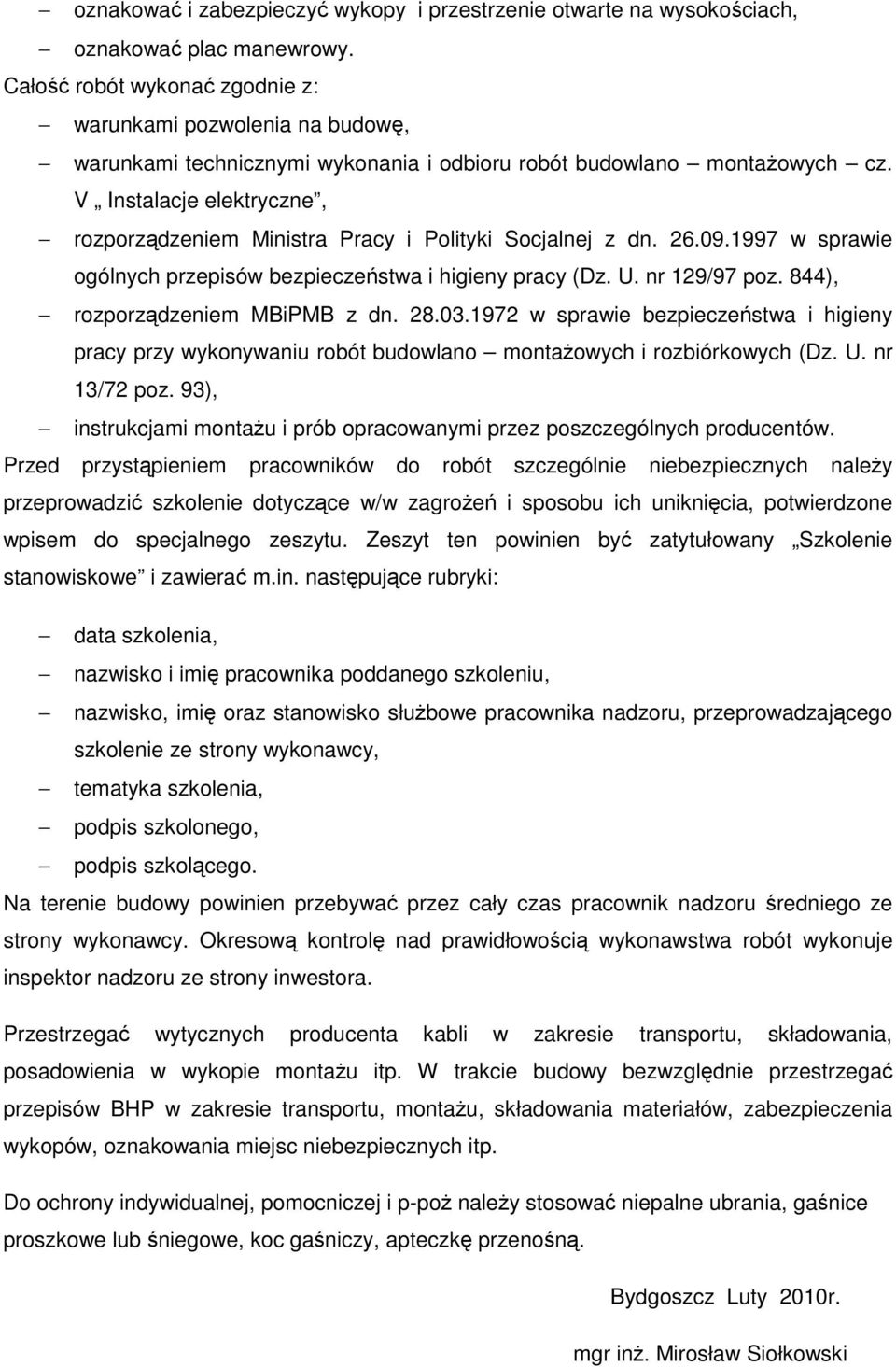

5 oznakować i zabezpieczyć wykopy i przestrzenie otwarte na wysokościach, oznakować plac manewrowy. Całość robót wykonać zgodnie z: warunkami pozwolenia na budowę, warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych cz. V Instalacje elektryczne, rozporządzeniem Ministra Pracy i Polityki Socjalnej z dn w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129/97 poz. 844), rozporządzeniem MBiPMB z dn w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montaŝowych i rozbiórkowych (Dz. U. nr 13/72 poz. 93), instrukcjami montaŝu i prób opracowanymi przez poszczególnych producentów. Przed przystąpieniem pracowników do robót szczególnie niebezpiecznych naleŝy przeprowadzić szkolenie dotyczące w/w zagroŝeń i sposobu ich uniknięcia, potwierdzone wpisem do specjalnego zeszytu. Zeszyt ten powinien być zatytułowany Szkolenie stanowiskowe i zawierać m.in. następujące rubryki: data szkolenia, nazwisko i imię pracownika poddanego szkoleniu, nazwisko, imię oraz stanowisko słuŝbowe pracownika nadzoru, przeprowadzającego szkolenie ze strony wykonawcy, tematyka szkolenia, podpis szkolonego, podpis szkolącego. Na terenie budowy powinien przebywać przez cały czas pracownik nadzoru średniego ze strony wykonawcy. Okresową kontrolę nad prawidłowością wykonawstwa robót wykonuje inspektor nadzoru ze strony inwestora. Przestrzegać wytycznych producenta kabli w zakresie transportu, składowania, posadowienia w wykopie montaŝu itp. W trakcie budowy bezwzględnie przestrzegać przepisów BHP w zakresie transportu, montaŝu, składowania materiałów, zabezpieczenia wykopów, oznakowania miejsc niebezpiecznych itp. Do ochrony indywidualnej, pomocniczej i p-poŝ naleŝy stosować niepalne ubrania, gaśnice proszkowe lub śniegowe, koc gaśniczy, apteczkę przenośną. Bydgoszcz Luty 2010r. mgr inŝ. Mirosław Siołkowski

V Instalacje elektryczne, rozporządzeniem Ministra Pracy i Polityki Socjalnej z dn. 26.09.1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129/97 poz.
