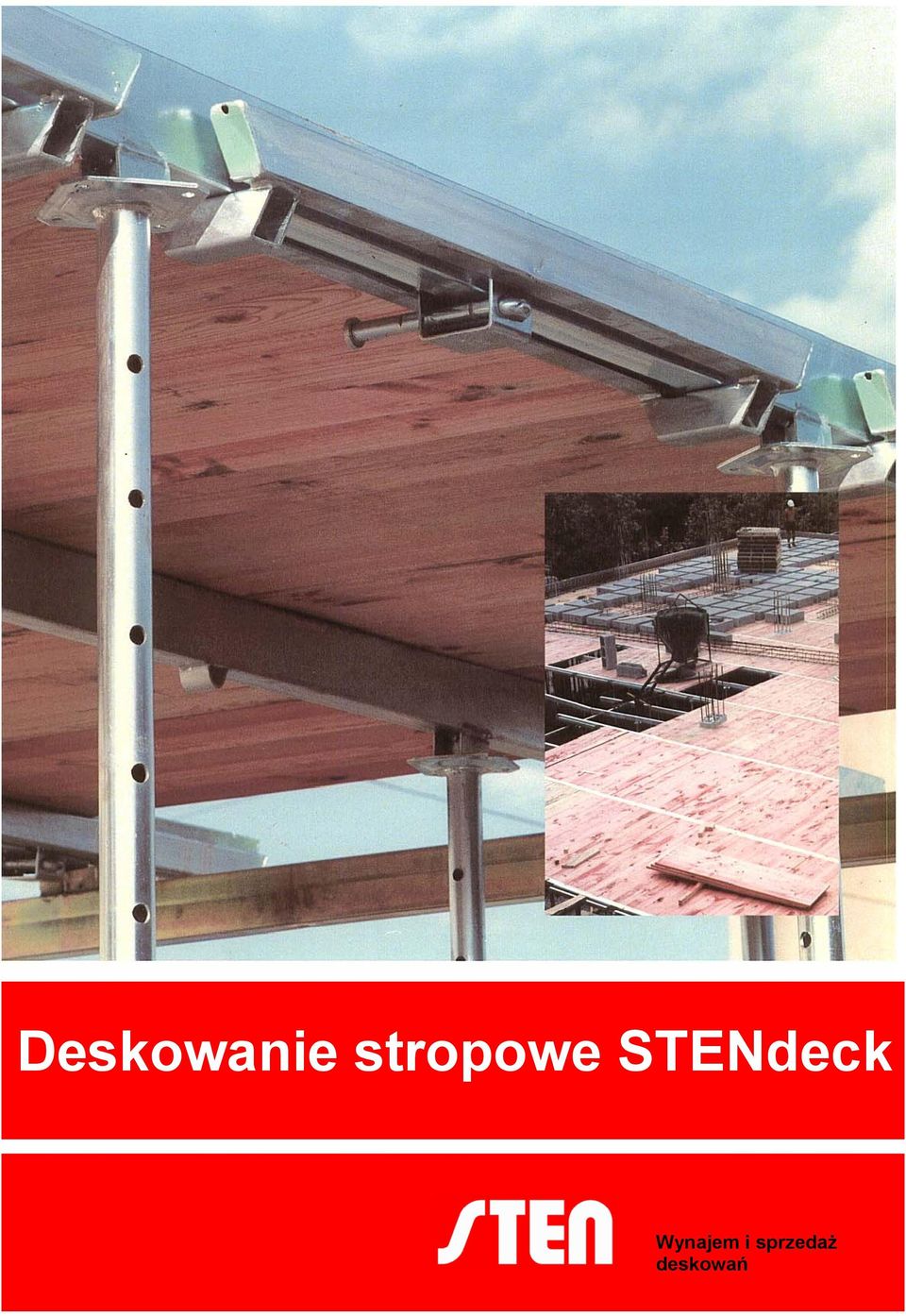

1 Deskowanie stropowe STENdeck Wynajem i sprzedaż deskowań

2 Najlepsze rozwiązanie dla stropów płaskich Zaprojektowany aby całkowicie zadeskować każdy strop Pozwala wykonywać wszystkie typy stropów: monolityczne lub z użyciem elementów prefabrykowanych. Szybki odzysk komponentów systemu Umożliwia odzyskanie w krótkim czasie większości elementów systemu i wykorzystanie ich do zadeskowania kolejnych kondygnacji budynku. Całkowite bezpieczeństwo użytkowania systemu Elementy składowe systemu idealnie pasują do siebie, tworząc pewną i stabilną strukturę oraz uniemożliwiając przypadkowy demontaż. Duża żywotność Komponenty systemu są zaprojektowane w taki sposób, aby wytrzymać najtrudniejsze warunki budowy. Odpowiednią ochronę antykorozyjną zapewnia cynkowanie elektrolityczne i galwanizacja.

Szybki odzysk komponentów systemu Umożliwia odzyskanie w krótkim czasie większości elementów systemu i wykorzystanie ich do zadeskowania kolejnych kondygnacji budynku.

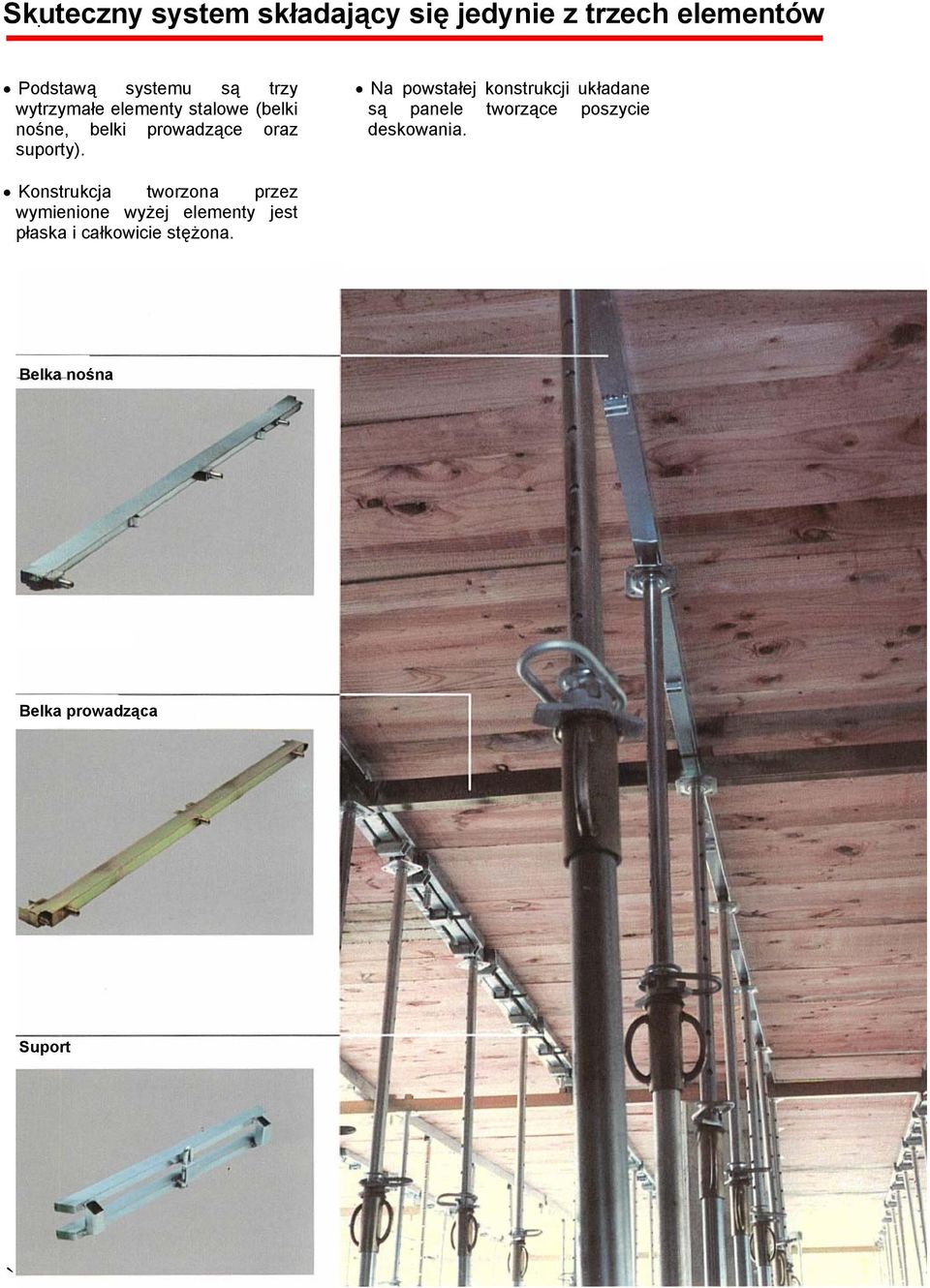

3 Skuteczny system składający się jedynie z trzech elementów. Podstawą systemu są trzy wytrzymałe elementy stalowe (belki nośne, belki prowadzące oraz suporty). Na powstałej konstrukcji układane są panele tworzące poszycie deskowania. Konstrukcja tworzona przez wymienione wyżej elementy jest płaska i całkowicie stężona. Belka nośna Belka prowadząca Suport `

suporty). Na powstałej konstrukcji układane są panele tworzące poszycie deskowania.

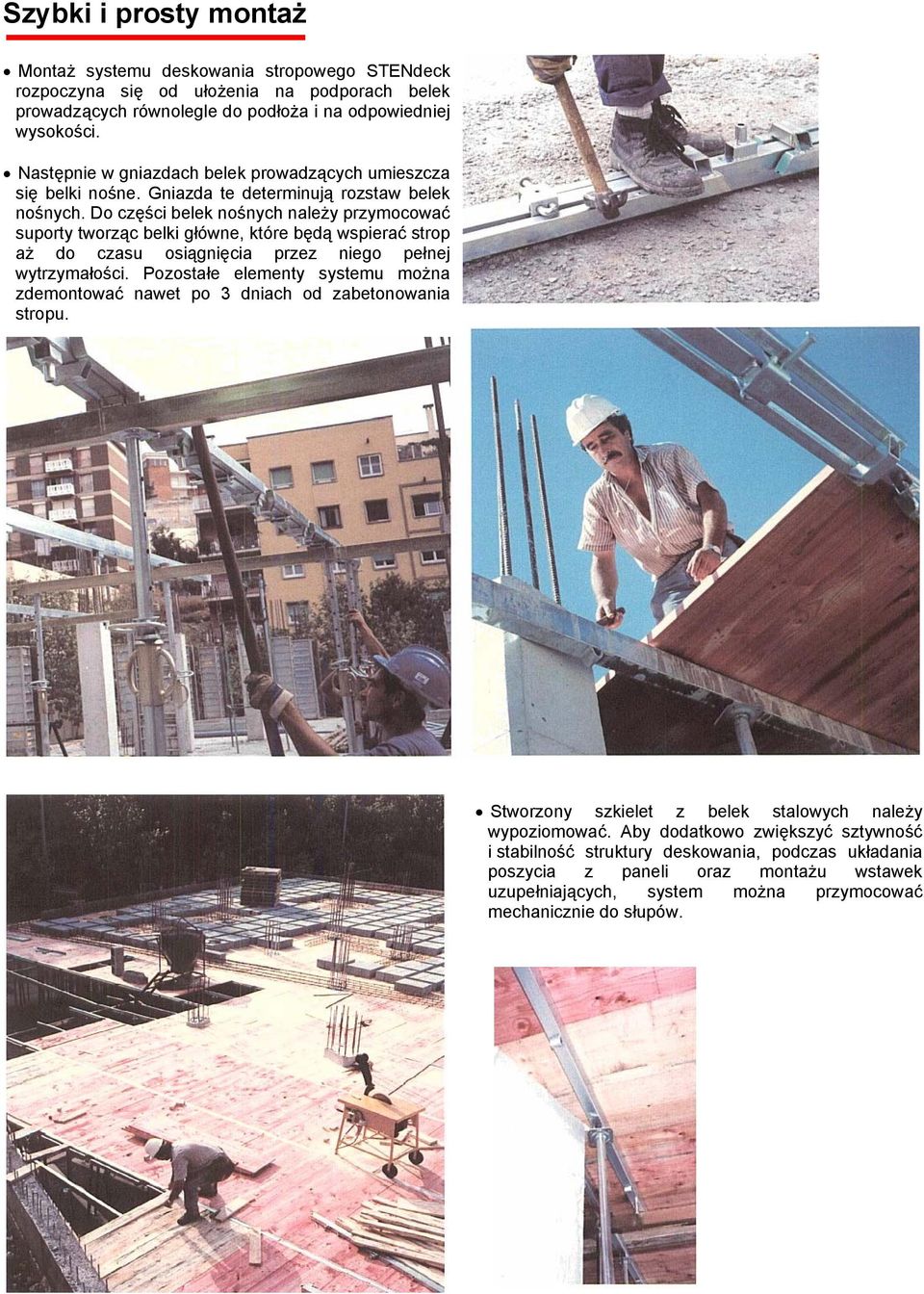

4 Szybki i prosty montaż Montaż systemu deskowania stropowego STENdeck rozpoczyna się od ułożenia na podporach belek prowadzących równolegle do podłoża i na odpowiedniej wysokości. Następnie w gniazdach belek prowadzących umieszcza się belki nośne. Gniazda te determinują rozstaw belek nośnych. Do części belek nośnych należy przymocować suporty tworząc belki główne, które będą wspierać strop aż do czasu osiągnięcia przez niego pełnej wytrzymałości. Pozostałe elementy systemu można zdemontować nawet po 3 dniach od zabetonowania stropu. Stworzony szkielet z belek stalowych należy wypoziomować. Aby dodatkowo zwiększyć sztywność i stabilność struktury deskowania, podczas układania poszycia z paneli oraz montażu wstawek uzupełniających, system można przymocować mechanicznie do słupów.

Do części belek nośnych należy przymocować suporty tworząc belki główne, które będą wspierać strop aż do czasu osiągnięcia przez niego pełnej wytrzymałości.

5 Demontaż deskowania Nawet jeśli beton nie osiągnął jeszcze wytrzymałości odpowiedniej do przeniesienia przez strop własnego ciężaru, można zdemontować belki prowadzące, pomocnicze belki nośne (nie wyposażone w suporty), suporty oraz panele, pozostawiając strop wsparty na głównych belkach nośnych. Przy sprzyjających warunkach atmosferycznych, operacja ta może zostać zrealizowana już po 3 dniach od zabetonowania stropu. Ponowne wykorzystanie komponentów Wszystkie odzyskane elementy systemu mogą być wykorzystane do zadeskowania stropu kolejnej kondygnacji. Aby zadeskować kolejny strop, należy poczekać na osiągnięcie przez strop poprzedzający wytrzymałości odpowiedniej do przeniesienia dodatkowego obciążenia. Przy sprzyjających warunkach atmosferycznych jest to 6-7 dni.

Przy sprzyjających warunkach atmosferycznych, operacja ta może zostać zrealizowana już po 3 dniach od zabetonowania stropu.

6 Szybki proces betonowania przy zastosowaniu minimum elementów Proces betonowania kondygnacji jest powtarzany sukcesywnie na kolejnych poziomach budynku aż do momentu zamknięcia struktury. Największą zaletą systemu jest minimalna ilość niezbędnych elementów składowych. Do wykonania wszystkich stropów budynku, potrzebny jest jedynie materiał do zadeskowania jednej kondygnacji oraz podparcia jednej, dwóch lub trzech kondygnacji, zależnie od wymogów danej budowy. Zadeskowana kondygnacja Zadeskowana kondygnacja i podparta kondygnacja

Do wykonania wszystkich stropów budynku, potrzebny jest jedynie materiał do zadeskowania jednej kondygnacji oraz podparcia jednej,

7 Zadeskowana kondygnacja i dwie podparte kondygnacje Proces jest powtarzany niezależnie od wysokości budynku aż do zakończenia betonowania konstrukcji Elementy składowe systemu Kod Nazwa elementu Długość [mm] Ciężar [kg] Przekrój [mm] Pole pow. przekroju [cm²] I x [cm 4 ] W x [cm³] 1140 Belka nośna 4 m ,00 80x50x2 5,04 45,05 11, Belka nośna 3 m ,50 80x50x2 5,04 45,05 11, Belka nośna 2 m ,00 80x50x2 5,04 45,05 11, Belka prowadząca 4 m ,50 80x50x2 5, /43 Belka prowadząca 4 m (dla dwóch/trzech belek ,00 80x50x2 5,04 pomocniczych) Belka prowadząca 2 m ,00 80x50x2 5, /23 Belka prowadząca 2 m (dla dwóch/trzech belek ,50 80x50x2 5,04 pomocniczych) Suport 870 4,70 50x30x1,5 2,31 15,76 6,30

przekroju [cm²] I x [cm 4 ] W x [cm³] 1140 Belka nośna 4 m 3973 18,00 80x50x2 5,04 45,05 11,26 1130 Belka nośna 3 m 2978 13,50 80x50x2 5,04 45,05 11,26 1120 Belka nośna 2 m 1984 9,00 80x50x2 5,04

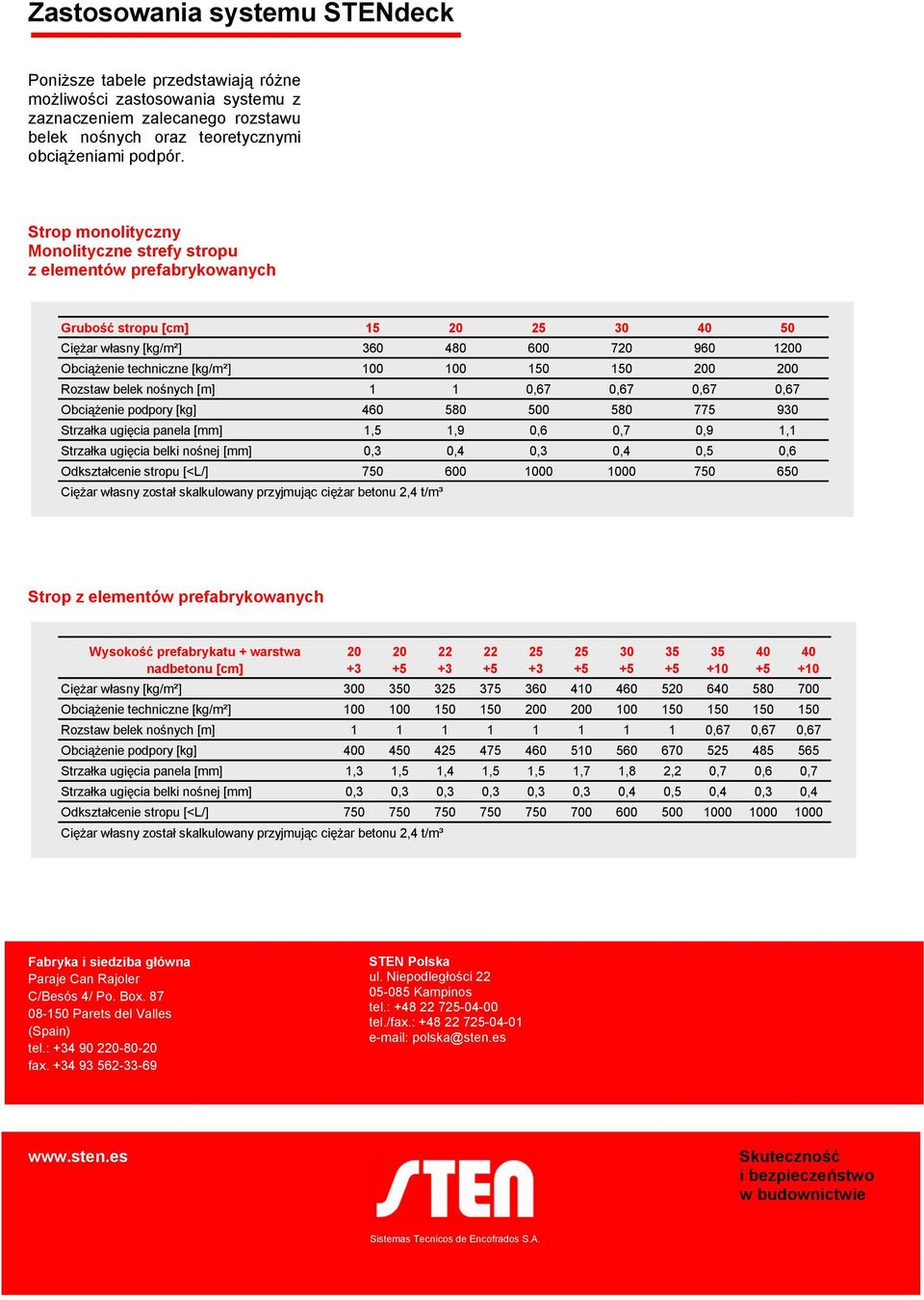

8 Zastosowania systemu STENdeck Poniższe tabele przedstawiają różne możliwości zastosowania systemu z zaznaczeniem zalecanego rozstawu belek nośnych oraz teoretycznymi obciążeniami podpór. Strop monolityczny Monolityczne strefy stropu z elementów prefabrykowanych Grubość stropu [cm] Ciężar własny [kg/m²] Obciążenie techniczne [kg/m²] Rozstaw belek nośnych [m] 1 1 0,67 0,67 0,67 0,67 Obciążenie podpory [kg] Strzałka ugięcia panela [mm] 1,5 1,9 0,6 0,7 0,9 1,1 Strzałka ugięcia belki nośnej [mm] 0,3 0,4 0,3 0,4 0,5 0,6 Odkształcenie stropu [<L/] Ciężar własny został skalkulowany przyjmując ciężar betonu 2,4 t/m³ Strop z elementów prefabrykowanych Wysokość prefabrykatu + warstwa nadbetonu [cm] Ciężar własny [kg/m²] Obciążenie techniczne [kg/m²] Rozstaw belek nośnych [m] ,67 0,67 0,67 Obciążenie podpory [kg] Strzałka ugięcia panela [mm] 1,3 1,5 1,4 1,5 1,5 1,7 1,8 2,2 0,7 0,6 0,7 Strzałka ugięcia belki nośnej [mm] 0,3 0,3 0,3 0,3 0,3 0,3 0,4 0,5 0,4 0,3 0,4 Odkształcenie stropu [<L/] Ciężar własny został skalkulowany przyjmując ciężar betonu 2,4 t/m³ Fabryka i siedziba główna Paraje Can Rajoler C/Besós 4/ Po. Box Parets del Valles (Spain) tel.: fax STEN Polska ul. Niepodległości Kampinos tel.: tel./fax.: polska@sten.es Skuteczność i bezpieczeństwo w budownictwie Sistemas Tecnicos de Encofrados S.A.

150 150 200 200 Rozstaw belek nośnych [m] 1 1 0,67 0,67 0,67 0,67 Obciążenie podpory [kg] 460 580 500 580 775 930 Strzałka ugięcia panela [mm] 1,5 1,9 0,6 0,7 0,9 1,1 Strzałka ugięcia belki nośnej
