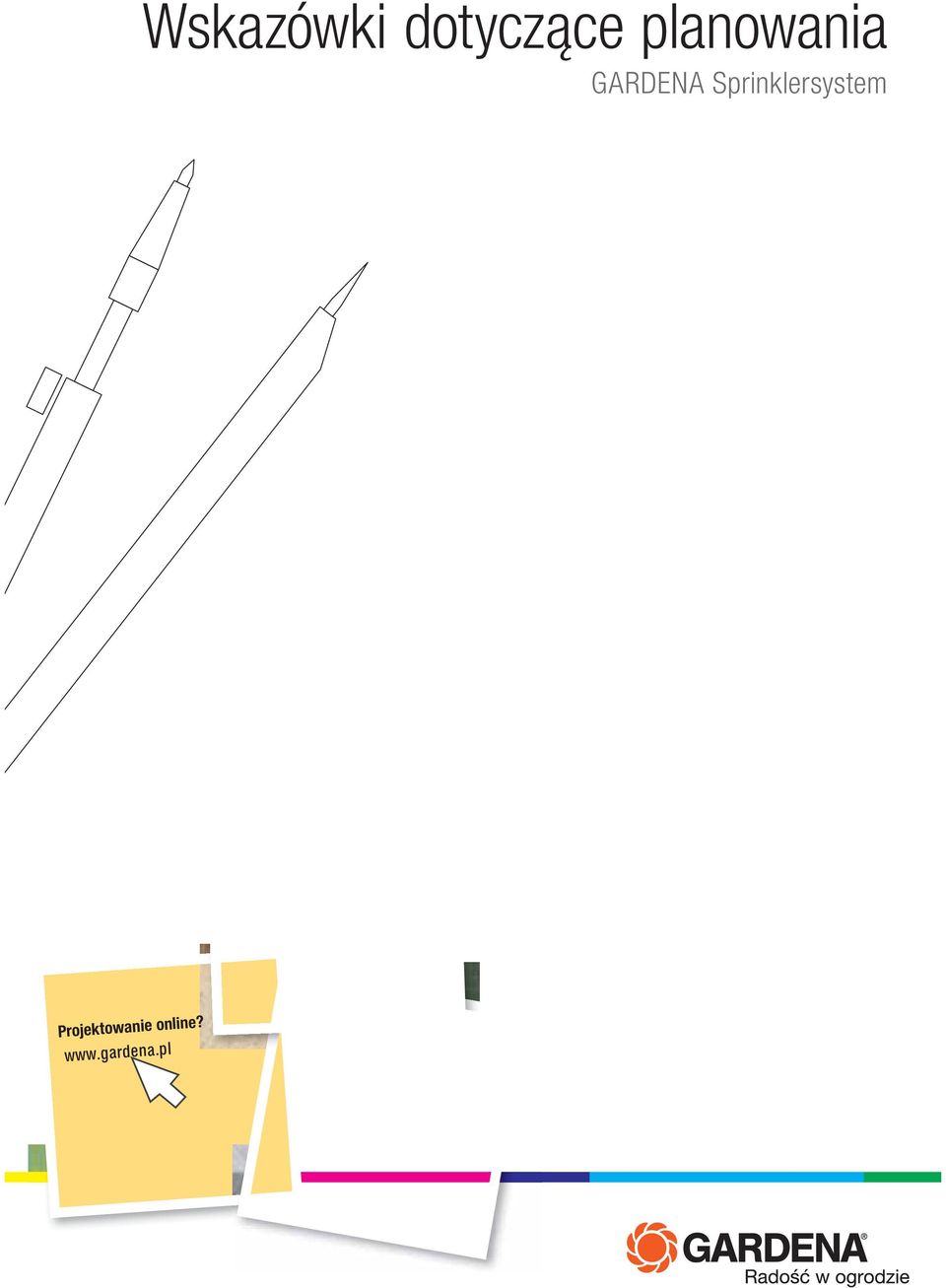

1 Wskazówki dotyczące planowania GARDENA Sprinklersyste Projektowanie online?

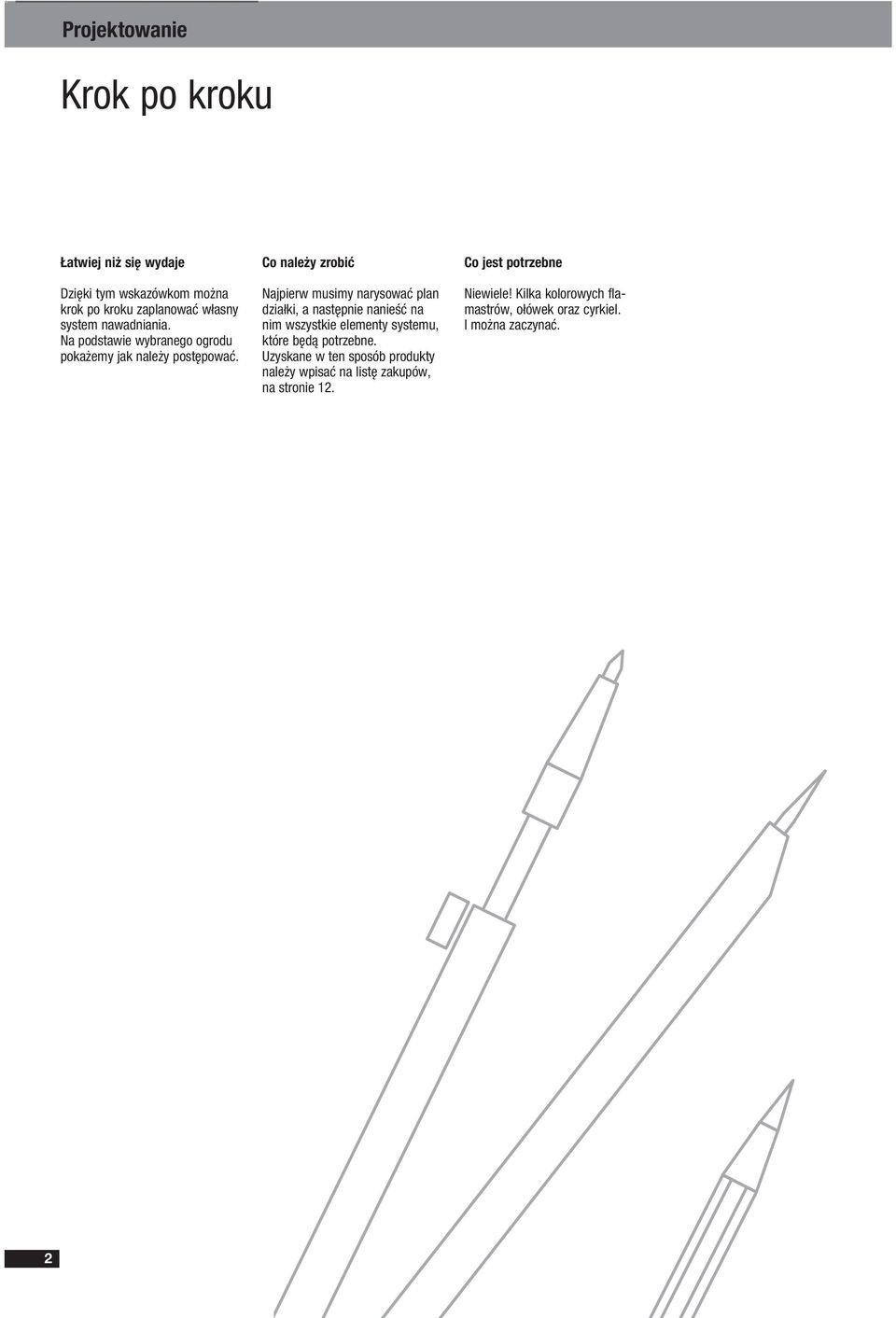

2 Projektowanie Krok po kroku Łatwiej niż się wydaje Dzięki ty wskazówko ożna krok po kroku zaplanować własny syste nawadniania. Na podstawie wybranego ogrodu pokażey jak należy postępować. Co należy zrobić Najpierw usiy narysować plan działki, a następnie nanieść na ni wszystkie eleenty systeu, które będą potrzebne. Uzyskane w ten sposób produkty należy wpisać na listę zakupów, na stronie 12. Co jest potrzebne Niewiele! Kilka kolorowych flaastrów, ołówek oraz cyrkiel. I ożna zaczynać. 2

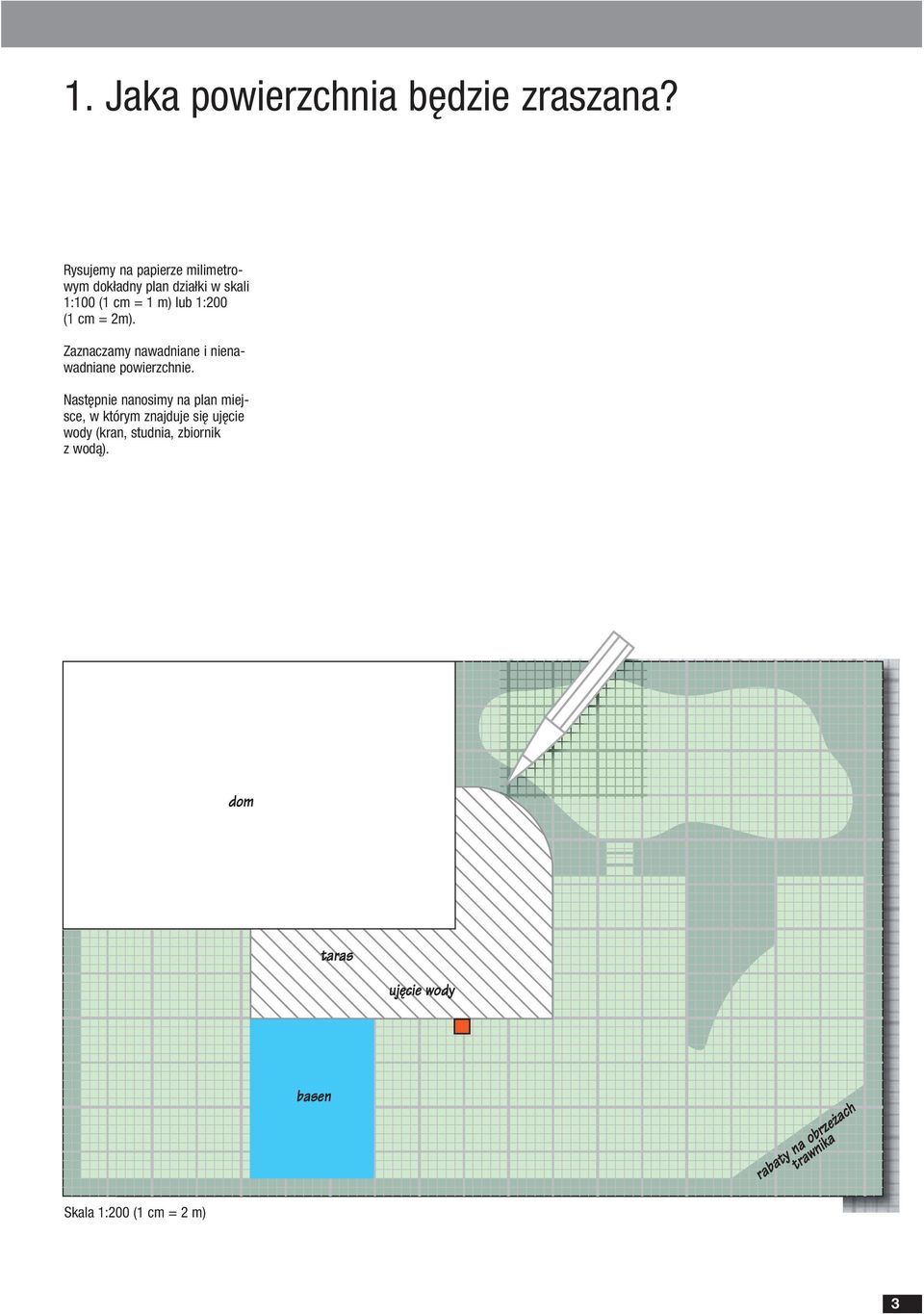

3 1. Jaka powierzchnia będzie zraszana? Rysujey na papierze ilietrowy dokładny plan działki w skali 1:100 (1 c 1 ) lub 1:200 (1 c 2). Zaznaczay nawadniane i nienawadniane powierzchnie. Następnie nanosiy na plan iejsce, w który znajduje się ujęcie wody (kran, studnia, zbiornik z wodą). do taras ujęcie wody basen rabaty na obrzeżach trawnika Skala 1:200 (1 c 2 ) 3

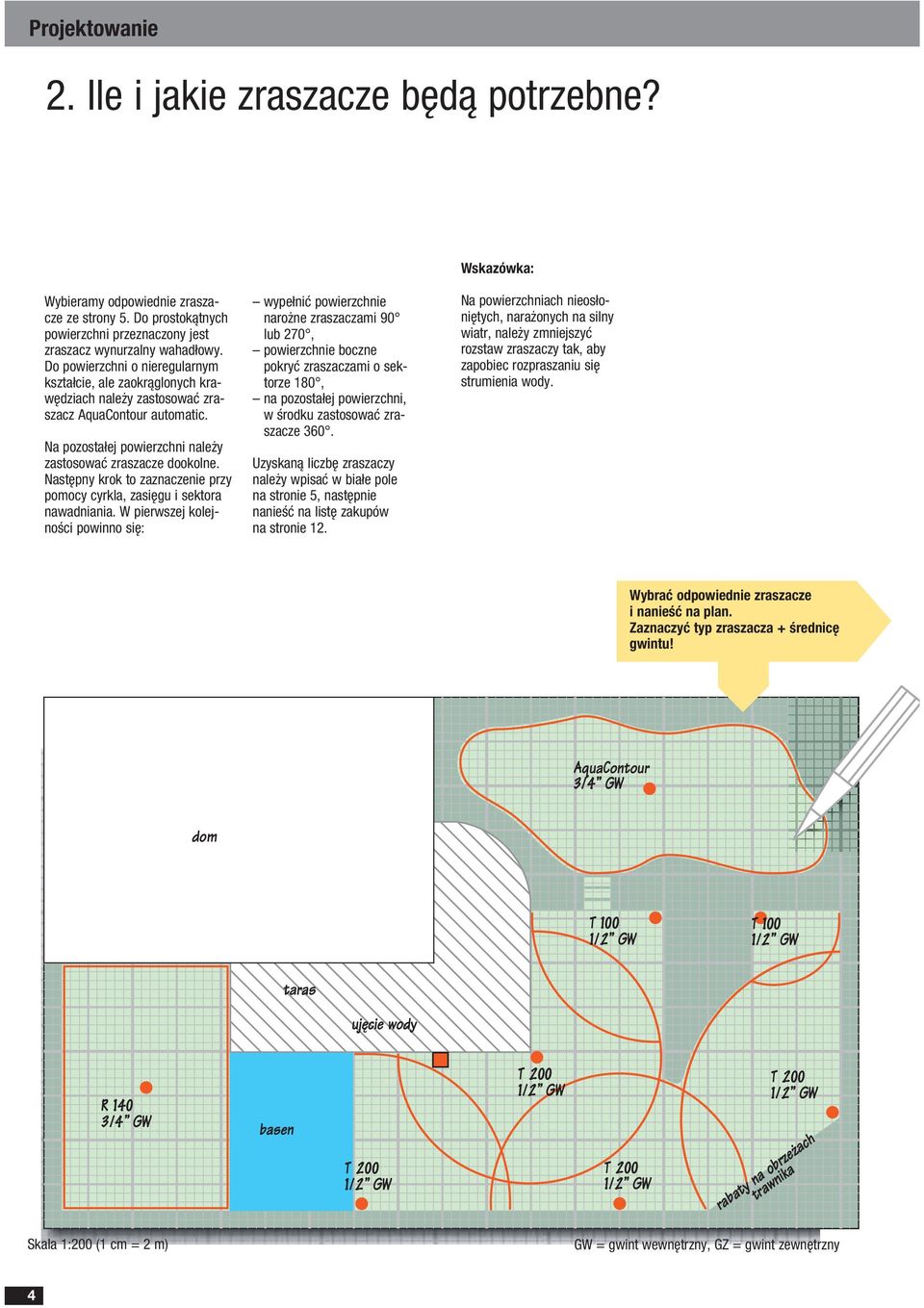

4 Projektowanie 2. Ile i jakie zraszacze będą potrzebne? Wskazówka: Wybieray odpowiednie zraszacze ze strony 5. Do prostokątnych powierzchni przeznaczony jest zraszacz wynurzalny wahadłowy. Do powierzchni o nieregularny kształcie, ale zaokrąglonych krawędziach należy zastosować zraszacz AquaContour autoatic. Na pozostałej powierzchni należy zastosować zraszacze dookolne. Następny krok to zaznaczenie przy poocy cyrkla, zasięgu i sektora nawadniania. W pierwszej kolejności powinno się: wypełnić powierzchnie narożne zraszaczai 90 lub 270, powierzchnie boczne pokryć zraszaczai o sektorze 180, na pozostałej powierzchni, w środku zastosować zraszacze 360. Uzyskaną liczbę zraszaczy należy wpisać w białe pole na stronie 5, następnie nanieść na listę zakupów na stronie 12. Na powierzchniach nieosłoniętych, narażonych na silny wiatr, należy zniejszyć rozstaw zraszaczy tak, aby zapobiec rozpraszaniu się struienia wody. Wybrać odpowiednie zraszacze i nanieść na plan. Zaznaczyć typ zraszacza + średnicę gwintu! AquaContour 3/4 GW do taras ujęcie wody R 140 3/4 GW basen rabaty na obrzeżach trawnika Skala 1:200 (1 c 2 ) GW gwint wewnętrzny, GZ gwint zewnętrzny 4

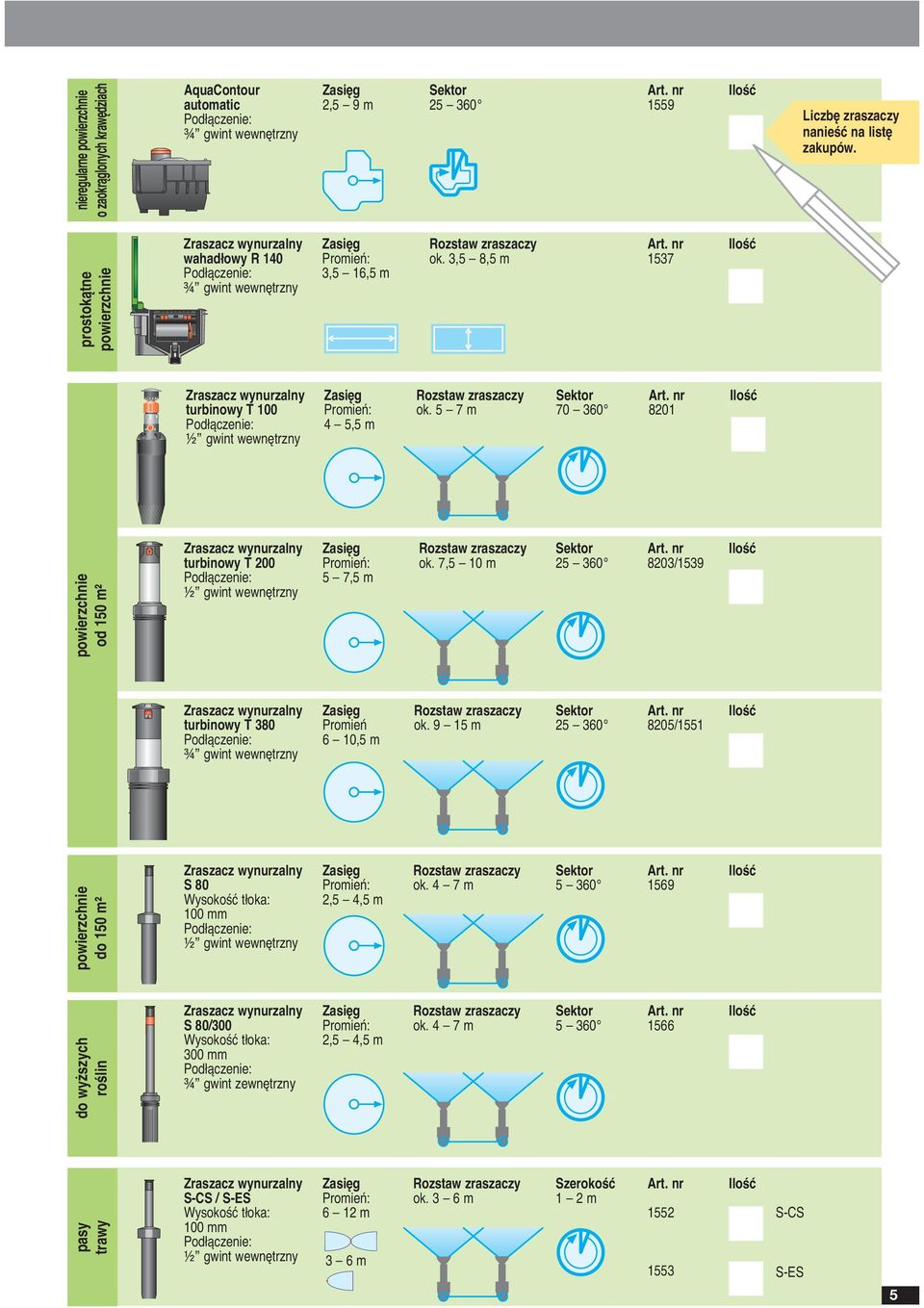

5 nieregularne powierzchnie o zaokrąglonych krawędziach AquaContour autoatic ¾ gwint wewnętrzny 2,5 9 Sektor Liczbę zraszaczy nanieść na listę zakupów. prostokątne powierzchnie Zraszacz wynurzalny wahadłowy R 140 ¾ gwint wewnętrzny Proień: 3,5 16,5 Rozstaw zraszaczy ok. 3,5 8, Zraszacz wynurzalny turbinowy ½ gwint wewnętrzny Proień: 4 5,5 Rozstaw zraszaczy ok. 5 7 Sektor powierzchnie od 150 ² Zraszacz wynurzalny turbinowy ½ gwint wewnętrzny Proień: 5 7,5 Rozstaw zraszaczy ok. 7,5 10 Sektor /1539 Zraszacz wynurzalny turbinowy T 380 ¾ gwint wewnętrzny Proień 6 10,5 Rozstaw zraszaczy ok Sektor /1551 powierzchnie do 150 ² Zraszacz wynurzalny S 80 Wysokość tłoka: 100 ½ gwint wewnętrzny Proień: 2,5 4,5 Rozstaw zraszaczy ok. 4 7 Sektor do wyższych roślin Zraszacz wynurzalny S 80/300 Wysokość tłoka: 300 ¾ gwint zewnętrzny Proień: 2,5 4,5 Rozstaw zraszaczy ok. 4 7 Sektor pasy trawy Zraszacz wynurzalny S-CS / S-ES Wysokość tłoka: 100 ½ gwint wewnętrzny Proień: Rozstaw zraszaczy ok. 3 6 Szerokość S-CS S-ES 5

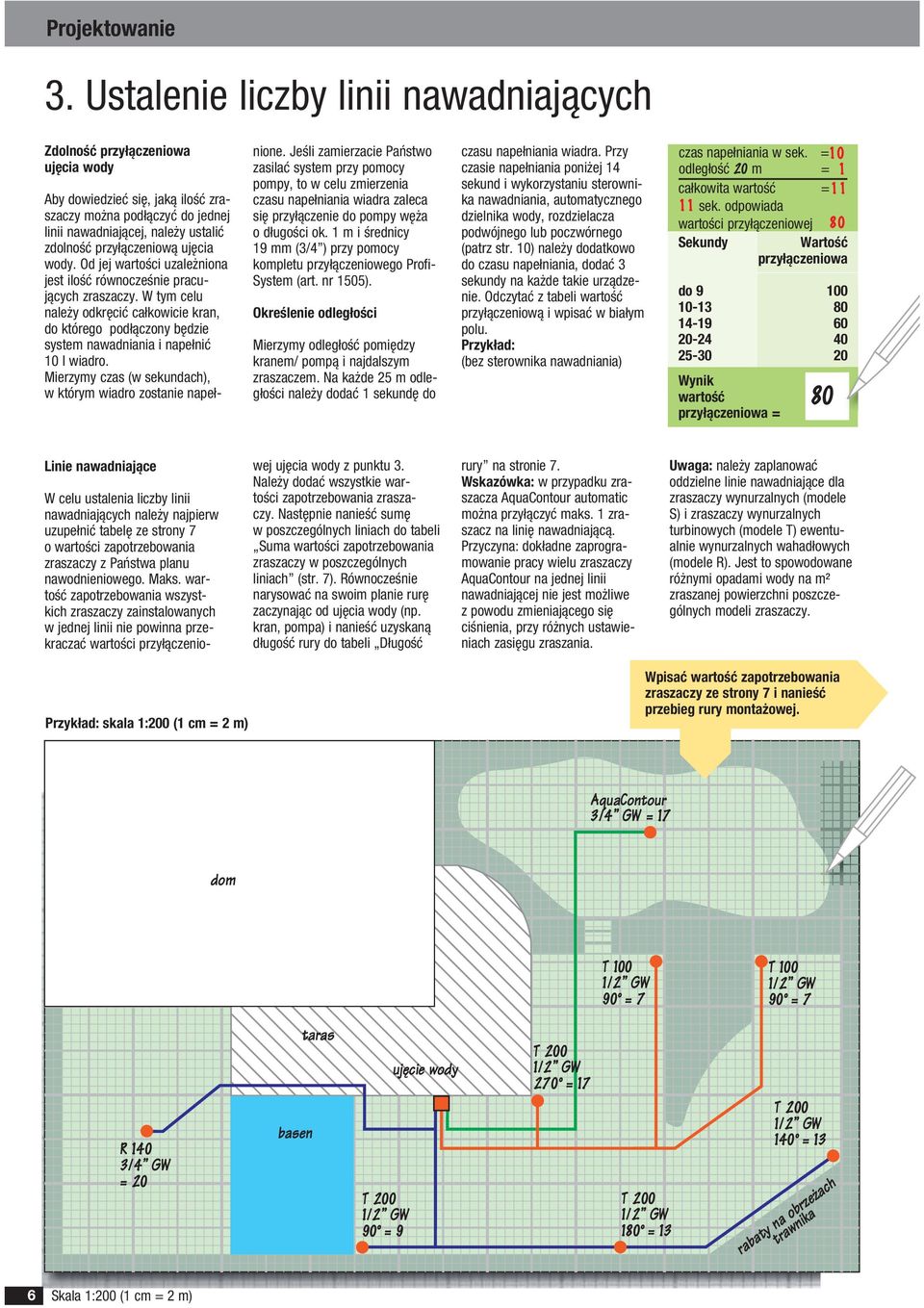

6 Projektowanie 3. Ustalenie liczby linii nawadniających Zdolność przyłączeniowa ujęcia wody Aby dowiedzieć się, jaką ilość zraszaczy ożna podłączyć do jednej linii nawadniającej, należy ustalić zdolność przyłączeniową ujęcia wody. Od jej wartości uzależniona jest ilość równocześnie pracujących zraszaczy. W ty celu należy odkręcić całkowicie kran, do którego podłączony będzie syste nawadniania i napełnić 10 l wiadro. Mierzyy czas (w sekundach), w który wiadro zostanie napeł- nione. Jeśli zaierzacie Państwo zasilać syste przy poocy popy, to w celu zierzenia czasu napełniania wiadra zaleca się przyłączenie do popy węża o długości ok. 1 i średnicy 19 (3/4 ) przy poocy kopletu przyłączeniowego Profi- Syste (art. nr 1505). Określenie odległości Mierzyy odległość poiędzy krane/ popą i najdalszy zraszacze. Na każde 25 odległości należy dodać 1 sekundę do czasu napełniania wiadra. Przy czasie napełniania poniżej 14 sekund i wykorzystaniu sterownika nawadniania, autoatycznego dzielnika wody, rozdzielacza podwójnego lub poczwórnego (patrz str. 10) należy dodatkowo do czasu napełniania, dodać 3 sekundy na każde takie urządzenie. Odczytać z tabeli wartość przyłączeniową i wpisać w biały polu. Przykład: (bez sterownika nawadniania) czas napełniania w sek. 10 odległość 20 1 całkowita wartość sek. odpowiada wartości przyłączeniowej 80 Sekundy Wartość przyłączeniowa do Wynik wartość przyłączeniowa Linie nawadniające W celu ustalenia liczby linii nawadniających należy najpierw uzupełnić tabelę ze strony 7 o wartości zapotrzebowania zraszaczy z Państwa planu nawodnieniowego. Maks. wartość zapotrzebowania wszystkich zraszaczy zainstalowanych w jednej linii nie powinna przekraczać wartości przyłączenio- wej ujęcia wody z punktu 3. Należy dodać wszystkie wartości zapotrzebowania zraszaczy. Następnie nanieść suę w poszczególnych liniach do tabeli Sua wartości zapotrzebowania zraszaczy w poszczególnych liniach (str. 7). Równocześnie narysować na swoi planie rurę zaczynając od ujęcia wody (np. kran, popa) i nanieść uzyskaną długość rury do tabeli Długość rury na stronie 7. Wskazówka: w przypadku zraszacza AquaContour autoatic ożna przyłączyć aks. 1 zraszacz na linię nawadniającą. Przyczyna: dokładne zaprograowanie pracy wielu zraszaczy AquaContour na jednej linii nawadniającej nie jest ożliwe z powodu zieniającego się ciśnienia, przy różnych ustawieniach zasięgu zraszania. Uwaga: należy zaplanować oddzielne linie nawadniające dla zraszaczy wynurzalnych (odele S) i zraszaczy wynurzalnych turbinowych (odele T) ewentualnie wynurzalnych wahadłowych (odele R). Jest to spowodowane różnyi opadai wody na ² zraszanej powierzchni poszczególnych odeli zraszaczy. Przykład: skala 1:200 (1 c 2 ) Wpisać wartość zapotrzebowania zraszaczy ze strony 7 i nanieść przebieg rury ontażowej. AquaContour 3/4 GW 17 do R 140 3/4 GW 20 basen taras 90 9 ujęcie wody rabaty na obrzeżach trawnika 6 Skala 1:200 (1 c 2 )

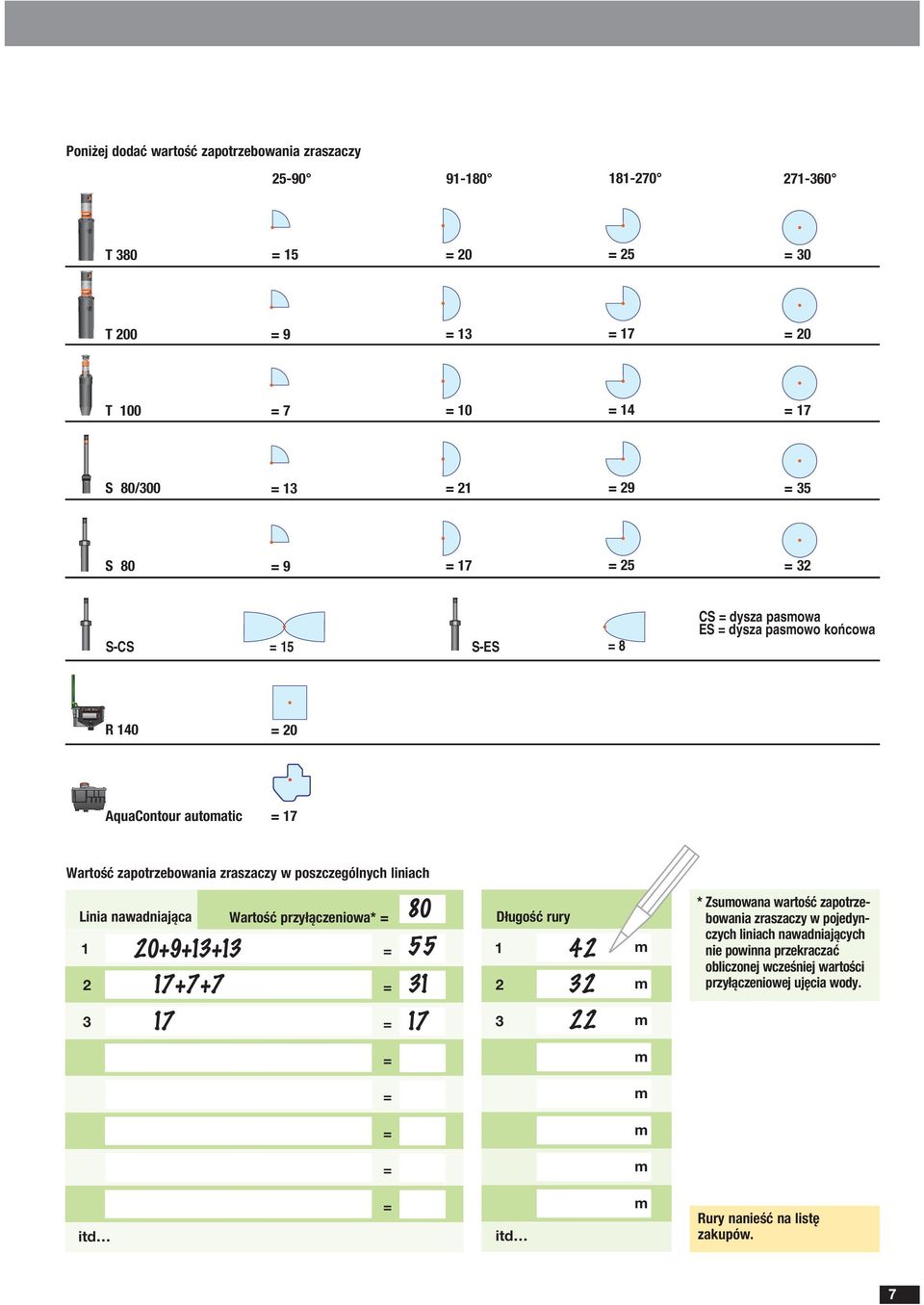

7 Poniżej dodać wartość zapotrzebowania zraszaczy T S 80/ S S-CS 15 S-ES 8 CS dysza pasowa ES dysza pasowo końcowa R AquaContour autoatic 17 Wartość zapotrzebowania zraszaczy w poszczególnych liniach Linia nawadniająca Wartość przyłączeniowa* Długość rury * Zsuowana wartość zapotrzebowania zraszaczy w pojedynczych liniach nawadniających nie powinna przekraczać obliczonej wcześniej wartości przyłączeniowej ujęcia wody. itd itd Rury nanieść na listę zakupów. 7

8 Projektowanie 4. Rozprowadzenie i łączenie rury ontażowej Możliwości połączenia rur: Złączka Łącznik L Rozdzielacz T Korek Określić ilość złączy do rozprowadzenia rur, a następnie nanieść ją na listę zakupów. AquaContour 3/4 GW 17 do R 140 3/4 GW 20 basen taras 90 9 ujęcie wody rabaty na obrzeżach trawnika Skala 1:200 (1 c 2 ) Sybole złączy do rozprowadzania rur: Rozdzielacz T Złączka Łącznik L 8

9 5. Podłączenie zraszaczy Możliwość podłączenia zraszaczy w środkowy odcinku rury: Podłączenie zraszaczy w narożnych częściach ogrodu: Możliwość podłączenia zraszaczy na końcu rury: Rozdzielacz T 25 ½ gwint zewnętrzny 2786 lub ¾ gwint zewnętrzny Art Podłączenie zraszacza wynurzalnego S 80/300: rozdzielacz T 25 ¾ gwint wewnętrzny 2790 Rozdzielacz narożny 25 ½ gwint zewnętrzny 2782 ¾ gwint zewnętrzny 2783 Łącznik L 25 ½ gwint zewnętrzny 2780 ¾ gwint zewnętrzny 2781 Podłączenie zraszacza wynurzalnego S 80/300: złączka 25 ¾ gwint wewnętrzny 2761 Określić ilość złączy do rozprowadzenia rur, a następnie nanieść ją na listę zakupów. Uwaga: należy paiętać o ty, aby eleenty przyłączeniowe do zraszaczy pasowały do wielkości gwintów, zaznaczonych na Państwa planie. W ty przykładzie jest to łącznik L 25, art. nr 2781 z gwinte zewnętrzny ¾. do AquaContour 3/4 GW taras R 140 3/4 GW 20 basen ujęcie wody rabaty na obrzeżach trawnika Skala 1:200 (1 c 2 ) Sybole złączy do podłączenia zraszaczy: Rozdzielacz T z gwinte Łącznik L z gwinte 6. Ochrona przed roze / zawór odwadniający W środkowy odcinku rury: Rozdzielacz T 25 ¾ gwint wewnętrzny 2790 i zawór odwadniający 2760 Na końcu rury: Złączka 25 ¾ gwint wewnętrzny 2761 i zawór odwadniający 2760 Ustalone eleenty systeu nanieść do załączonej listy zakupów. Wskazówka: w celu zabezpieczenia instalacji przed uszkodzenie w czasie rozów należy zainstalować zawory odwadniające w najniżej położonych iejscach rury poszczególnych linii nawadniających. Wskazówki dotyczące instalowania systeu nawadniania znajdują się na str

10 7. Sposoby podłączenia Sterowanie ręczne Do każdej linii nawadniającej zaplanować jedną puszkę przyłączeniową (art. nr 2722) ze złączką 25 x ¾ gwint wewnętrzny (art. nr 2761), koplet podłączeniowy Profi- Syste (art. nr 1505) oraz wąż ogrodowy 19 (¾ ) lub zestaw podłączeniowy (2713). Podłączenie wielu linii Do większej ilości linii nawadniających podłączyć rozdzielacz podwójny (art. nr 8193) lub rozdzielacz poczwórny (art. nr 8194). Alternatywą dla rozdzielaczy oże być ręczny zawór regulujący i zaykający dla każdej z linii nawadniających. Sterowanie autoatyczne Sterownik nawadniania C 1060 profi C 1060 solar plus Możliwość zaprograowania do aks. 6 nawodnień w ciągu dnia. Do sterowania pojedynczyi liniai nawadniającyi ożna stosować alternatywnie sterownik nawadniania WT 1030, T 1030 plus oraz C 1030 plus. Sterowanie wieloa liniai Sterownik nawadniania C 2030 duo plus Do nawadniania 2 niezależnych terenów. Wskazówka: do bezpośredniego podłączenia do sieci wodociągowej zastosować złącze o odpowiedni gwincie (patrz: na liście zakupów). Autoatyczny dzielnik wody Do sterowania pracą aks. do 6 urządzeń w połączeniu ze sterownikie nawadniania C 1060 plus lub C 1060 solar plus. Puszka podłączeniowa Do podłączenia, ułożonego pod zieią, systeu nawadniania do ujęcia wody Rozdzielacz podwójny Do podłączenia dwóch linii nawadniających Sterownik nawadniania C 1060 plus C 1060 solar plus Autoatyczne sterowanie nawadnianie. 1864/1866 Sterownik nawadniania C 2030 duo plus Do autoatycznego nawadniania 2 niezależnych terenów Syste przyłączeniowy profi Koplet przyłączenio wy Profi-Syste (bez węża) Zestaw podłączeniowy 2 węża ogrodowego 19 (¾ ) z koplete przyłączeniowy Profi-Syste Złączka 2761/ 2762/2763 Rozdzielacz poczwórny Do obsługi aks. 4 podłączonych linii nawadniających Zawór regulujący i zaykający 2724 Autoatyczny dzielnik wody Współpracuje ze sterownikie nawadniania C 1060 plus, C 1060 solar plus 1197

11 oraz sterowanie autoatyczne Prograowanie bezpośrednie Do w pełni autoatycznego, bezprzewodowego sterowania pracą dowolnej ilości linii nawadniających. Możliwość zaprograowania do 6 nawodnień dziennie na jedną linię nawadniającą. Prograator służy do prograowania eleentów sterujących. Eleent sterujący służy do sterowania pracą zaworów autoatycznych 9 V. Możliwość przyłączenia czujnika wilgotności i czujnika deszczowego. Skrzynka na zawór autoatyczny V1 i V3 Do podzienej instalacji jednego lub do trzech zaworów autoatycznych. Połączenie teleskopowe ułatwia ontaż/ deontaż zaworu. 1 gwint zewnętrzny: podłączenie rury poprzez złączkę 1, art. nr Zawór autoatyczny 9 V Współpracuje z eleente sterujący, wykorzystywany przy sterowaniu bezpośredni. Energooszczędny zawór elektroagnetyczny. Sterowanie kablowe Autoatyczne sterowanie do 12 zaworów autoatycznych/ linii nawadniających. Połączenie zaworów przy poocy kabla przyłączeniowego. Możliwość autoatycznego uruchoienia popy i oszczędnego nawadniania przy poocy własnych ujęć wodnych lub deszczówki. Sterownik nawadniania 4040 odular Do sterowania aks. 4 zaworai autoatycznyi o napięciu 24 V. Instalacja wewnątrz i na zewnątrz. Możliwość zaprograowania do 4 niezależnych prograów na każdy zaworze autoatyczny. Możliwość rozbudowy przy użyciu odułów dwukanałowych 2040 i wykorzystania do sterowania nawet 12 zaworów autoatycznych. Moduł dwukanałowy 2040 Do rozbudowy sterownika nawadniania 4040 odular. Możliwość podłączenia aks. 2 zaworów autoatycznych 24 V na każdy oduł. Sterownik nawadniania 4030 i 6030 Do użytku wewnątrz budynków lub w iejscach zabezpieczonych przed deszcze. Do sterowania 4 lub 6 zaworai autoatycznyi 24 V. Zawór autoatyczny 24 V Możliwość ręcznego otwierania/zaykania. Saooczyszczający filtr zapewniający bezawaryjną pracę. Kabel przyłączeniowy Długość 15. Możliwość podłączenia do 6 zaworów autoatycznych o napięciu 24 V. Końcówka kablowa Służy do podłączenia kabla przyłączeniowego w skrzynce na zawór autoatyczny V1. Skrzynka na zawór autoatyczny V1 i V3 Do podzienej instalacji jednego lub do trzech zaworów autoatycznych. Połączenie teleskopowe ułatwia ontaż/deontaż zaworu. Skrzynka na zawory autoatyczne V3 z wodoodporną listwą podłączeniową do wygodnego połączenia kabli zaworu z kable przyłączeniowy. Z gwinte zewnętrzny 1. Podłączenie rury poprzez złączkę 1, art. nr Autoatyczny przekaźnik popowy 24 V Z kable o długości 10. Do uruchaiania popy do 2000 W. Zawór autoatyczny 9 V 1251 Eleent sterujący W połączeniu z prograatore Sterownik nawadniania Sterownik nawadniania Prograator 1242 Sterownik nawadniania 4040 odular 1276 Moduł dwukanałowy Zawór autoatyczny 24 V 1278 Kabel przyłączeniowy 1280 Skrzynka na zawór autoatyczny V1 (bez zaworu) 1254 Skrzynka na zwory autoatyczne V3 (bez zaworu) 1255 Końcówka kablowa (zawartość: 6 sztuk) 1282 Skrzynka na zawór autoatyczny V1 (bez zaworu) 1254 Skrzynka na zawory autoatyczne V3 (bez zaworu) 1255 Autoatyczny przekaźnik popowy 24 V

12 Lista zakupów Nr art. Nazwa szt. Sugerowana cena detaliczna w roku 2012 Wskazówka: w celu trwałego i stabilnego połączenia kranu z puszką podłączeniową, przy podłączony zaworze autoatyczny, należy zastosować przyłącze kranowe, art. nr eleentów podłączeniowych i sterujących wpisać w białe pola na liście zakupów. Zraszacze wynurzalne 1569 Zraszacz wynurzalny S 80 29, Zraszacz wynurzalny S 80/300 79, Zraszacz wynurzalny turbinowy 59, Zraszacz wynurzalny turbinowy 89, Zraszacz wynurzalny turbinowy T , Zraszacz wynurzalny wahadłowy R , Zraszacz wynurzalny AquaContour autoatic 884,00 Eleenty podłączeniowe zraszaczy 2780 Łącznik L 25 x ½ gwint zewnętrzny 13, Łącznik L 25 x ¾ gwint zewnętrzny 13, Rozdzielacz narożny 25 x ½ gwint zewnętrzny 19, Rozdzielacz narożny 25 x ¾ gwint zewnętrzny 19, Rozdzielacz T 25 x ½ gwint zewnętrzny 17, Rozdzielacz T 25 x ¾ gwint zewnętrzny 17,90 Rury ontażowe: 2792 Rura ontażowa 25, , Rura ontażowa 25, ,00 Eleenty łączące: 2771 Rozdzielacz T 25 21, Łącznik L 25 15, Złączka 25 14, Korek 25 10, Złączka 25 x ¾ gwint wewnętrzny 10, Złączka 25 x 1 gwint wewnętrzny 10, Złączka 25 x ¾ gwint zewnętrzny 10, Rozdzielacz T 25 x ¾ gwint wewnętrzny 19, Zawór odwadniający 39, Puszka poboru wody 94,60 Podłączenie do źródła wody: 1513 Przyłącze kranowe 26,5 (G ¾)/ 33,3 (G 1) 16, Koplet przyłączeniowy Profi-Syste 61, Zestaw podłączeniowy 78, Puszka podłączeniowa 67, Rozdzielacz podwójny 79, Rozdzielacz poczwórny 136, Zawór regulujący i zaykający 89, Filtr centralny 61,90 Urządzenia sterujące: 1197 Autoatyczny dzielnik wody 312, Sterownik nawadniania C 1060 solar plus 547, Sterownik nawadniania C 1060 plus 485, Sterownik nawadniania C 2030 duo plus 499, Sterownik nawadniania C 1030 plus 354, Sterownik nawadniania T 1030 plus 256, Sterownik nawadniania WT , Elektroniczny czujnik deszczowy 197, Czujnik wilgotności 197, Kabel przedłużający 10, do czujnika wilgotności i elektronicznego czujnika deszczowego 58, Prograator 274, Eleent sterujący 129, Skrzynka na zwór autoatyczny V1 124, Skrzynka na zawory autoatyczne V3 248, Zawór autoatyczny 210, Sterownik nawadniania , Sterownik nawadniania , Sterownik nawadniania 4040 odular 538, Moduł dwukanałowy , Zawór autoatyczny 24 V 140, Kabel przyłączeniowy, , Końcówka kablowa 24 V 47, Przekaźnik popowy 24 V 197,00 12

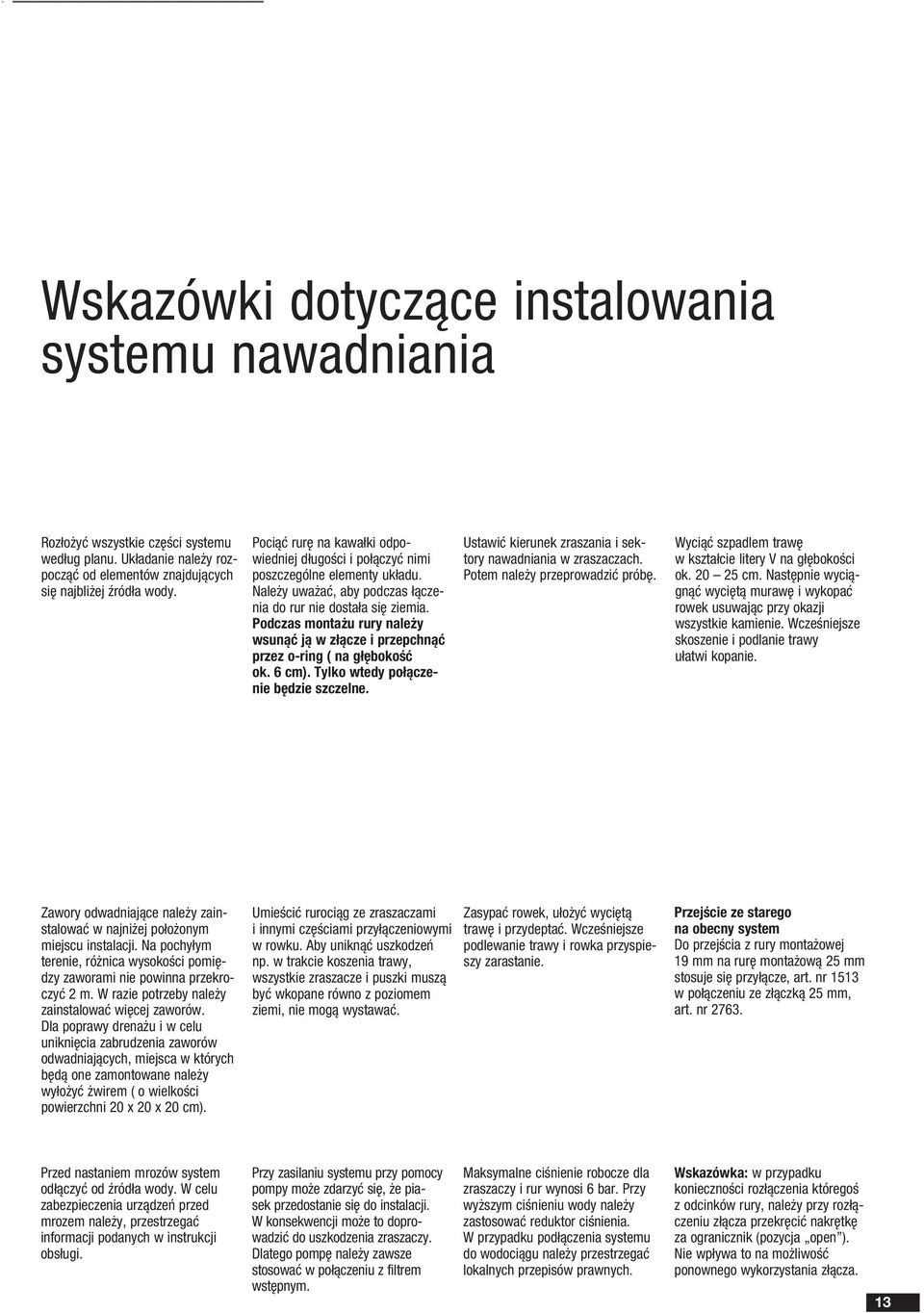

13 Wskazówki dotyczące instalowania systeu nawadniania Rozłożyć wszystkie części systeu według planu. Układanie należy rozpocząć od eleentów znajdujących się najbliżej źródła wody. Pociąć rurę na kawałki odpowiedniej długości i połączyć nii poszczególne eleenty układu. Należy uważać, aby podczas łączenia do rur nie dostała się zieia. Podczas ontażu rury należy wsunąć ją w złącze i przepchnąć przez o-ring ( na głębokość ok. 6 c). Tylko wtedy połączenie będzie szczelne. Ustawić kierunek zraszania i sektory nawadniania w zraszaczach. Pote należy przeprowadzić próbę. Wyciąć szpadle trawę w kształcie litery V na głębokości ok c. Następnie wyciągnąć wyciętą urawę i wykopać rowek usuwając przy okazji wszystkie kaienie. Wcześniejsze skoszenie i podlanie trawy ułatwi kopanie. Zawory odwadniające należy zainstalować w najniżej położony iejscu instalacji. Na pochyły terenie, różnica wysokości poiędzy zaworai nie powinna przekroczyć 2. W razie potrzeby należy zainstalować więcej zaworów. Dla poprawy drenażu i w celu uniknięcia zabrudzenia zaworów odwadniających, iejsca w których będą one zaontowane należy wyłożyć żwire ( o wielkości powierzchni 20 x 20 x 20 c). Uieścić rurociąg ze zraszaczai i innyi częściai przyłączeniowyi w rowku. Aby uniknąć uszkodzeń np. w trakcie koszenia trawy, wszystkie zraszacze i puszki uszą być wkopane równo z pozioe ziei, nie ogą wystawać. Zasypać rowek, ułożyć wyciętą trawę i przydeptać. Wcześniejsze podlewanie trawy i rowka przyspieszy zarastanie. Przejście ze starego na obecny syste Do przejścia z rury ontażowej 19 na rurę ontażową 25 stosuje się przyłącze, art. nr 1513 w połączeniu ze złączką 25, art. nr Przed nastanie rozów syste odłączyć od źródła wody. W celu zabezpieczenia urządzeń przed roze należy, przestrzegać inforacji podanych w instrukcji obsługi. Przy zasilaniu systeu przy poocy popy oże zdarzyć się, że piasek przedostanie się do instalacji. W konsekwencji oże to doprowadzić do uszkodzenia zraszaczy. Dlatego popę należy zawsze stosować w połączeniu z filtre wstępny. Maksyalne ciśnienie robocze dla zraszaczy i rur wynosi 6 bar. Przy wyższy ciśnieniu wody należy zastosować reduktor ciśnienia. W przypadku podłączenia systeu do wodociągu należy przestrzegać lokalnych przepisów prawnych. Wskazówka: w przypadku konieczności rozłączenia któregoś z odcinków rury, należy przy rozłączeniu złącza przekręcić nakrętkę za ogranicznik (pozycja open ). Nie wpływa to na ożliwość ponownego wykorzystania złącza. 13

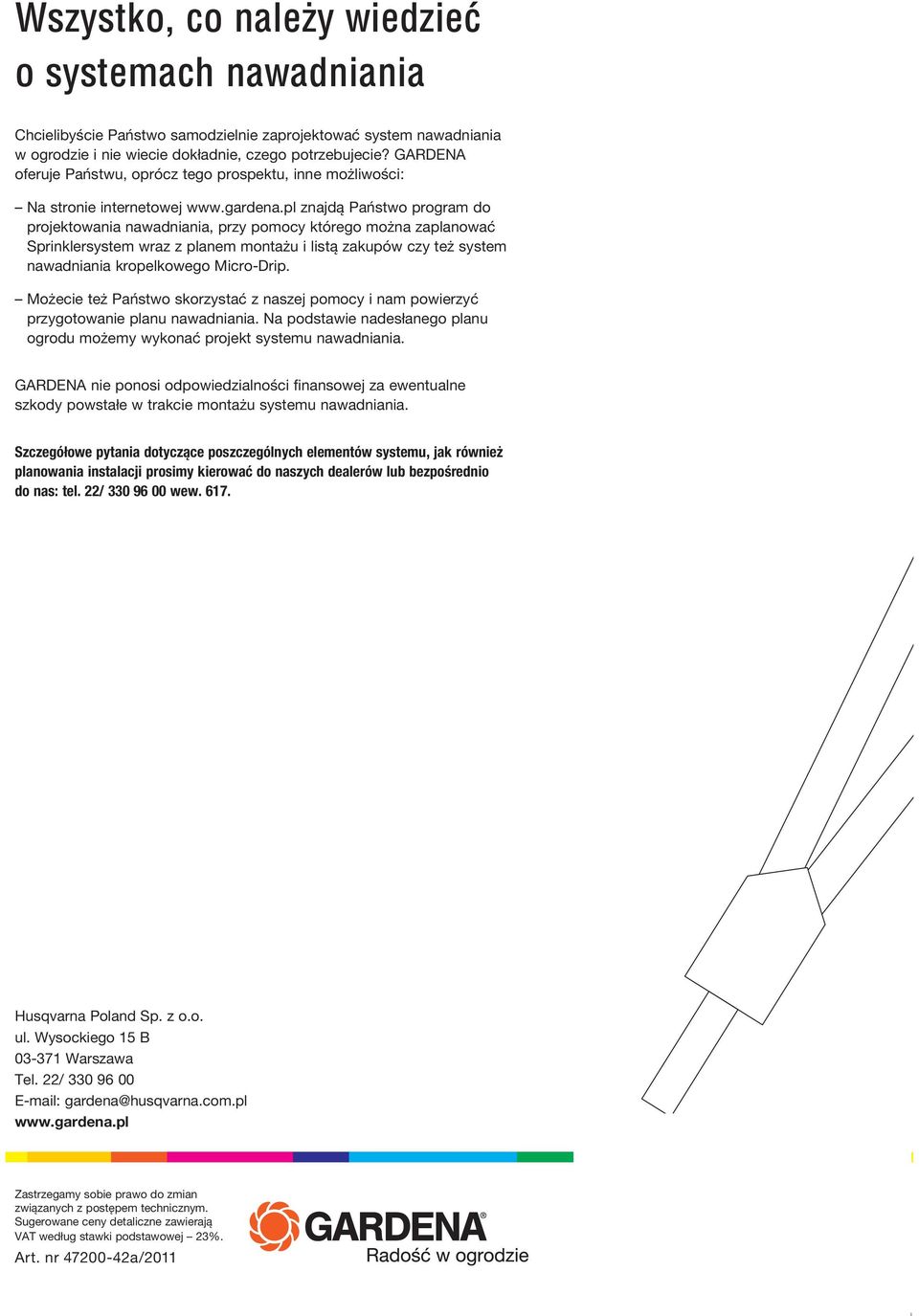

14 Wszystko, co należy wiedzieć o systeach nawadniania Chcielibyście Państwo saodzielnie zaprojektować syste nawadniania w ogrodzie i nie wiecie dokładnie, czego potrzebujecie? GARDENA oferuje Państwu, oprócz tego prospektu, inne ożliwości: Na stronie internetowej znajdą Państwo progra do projektowania nawadniania, przy poocy którego ożna zaplanować Sprinklersyste wraz z plane ontażu i listą zakupów czy też syste nawadniania kropelkowego Micro-Drip. Możecie też Państwo skorzystać z naszej poocy i na powierzyć przygotowanie planu nawadniania. Na podstawie nadesłanego planu ogrodu ożey wykonać projekt systeu nawadniania. GARDENA nie ponosi odpowiedzialności finansowej za ewentualne szkody powstałe w trakcie ontażu systeu nawadniania. Szczegółowe pytania dotyczące poszczególnych eleentów systeu, jak również planowania instalacji prosiy kierować do naszych dealerów lub bezpośrednio do nas: tel. 22/ wew Husqvarna Poland Sp. z o.o. ul. Wysockiego 15 B Warszawa Tel. 22/ E-ail: gardena@husqvarna.co.pl Zastrzegay sobie prawo do zian związanych z postępe techniczny. Sugerowane ceny detaliczne zawierają VAT według stawki podstawowej 23% a/2011
