1 ARKONA PRACOWNIE KONSERWACJI ZABYTKÓW ARKONA Spółka z o.o Kraków, pl. Sikorskiego 3/8 tel.: , , , fax: OBIEKT: Numer zlecenia: 4/2008 z dn r. Rezydencja Prezydenta Rzeczypospolitej Polskiej w Wiśle Zamek Górny ADRES: INWESTOR: Wisła, ul. Zameczek 1 Kancelaria Prezydenta Rzeczypospolitej Polskiej Warszawa, ul. Wiejska 10 NUMERY DZIAŁEK: - NAZWA Projekt budowlano-wykonawczy systemu OPRACOWANIA automatycznego nawadniania dla Obszaru III kod CPV Autorzy: Projektował: mgr inż. Grzegorz Woźniak Podpis Kraków, luty 2008 r.

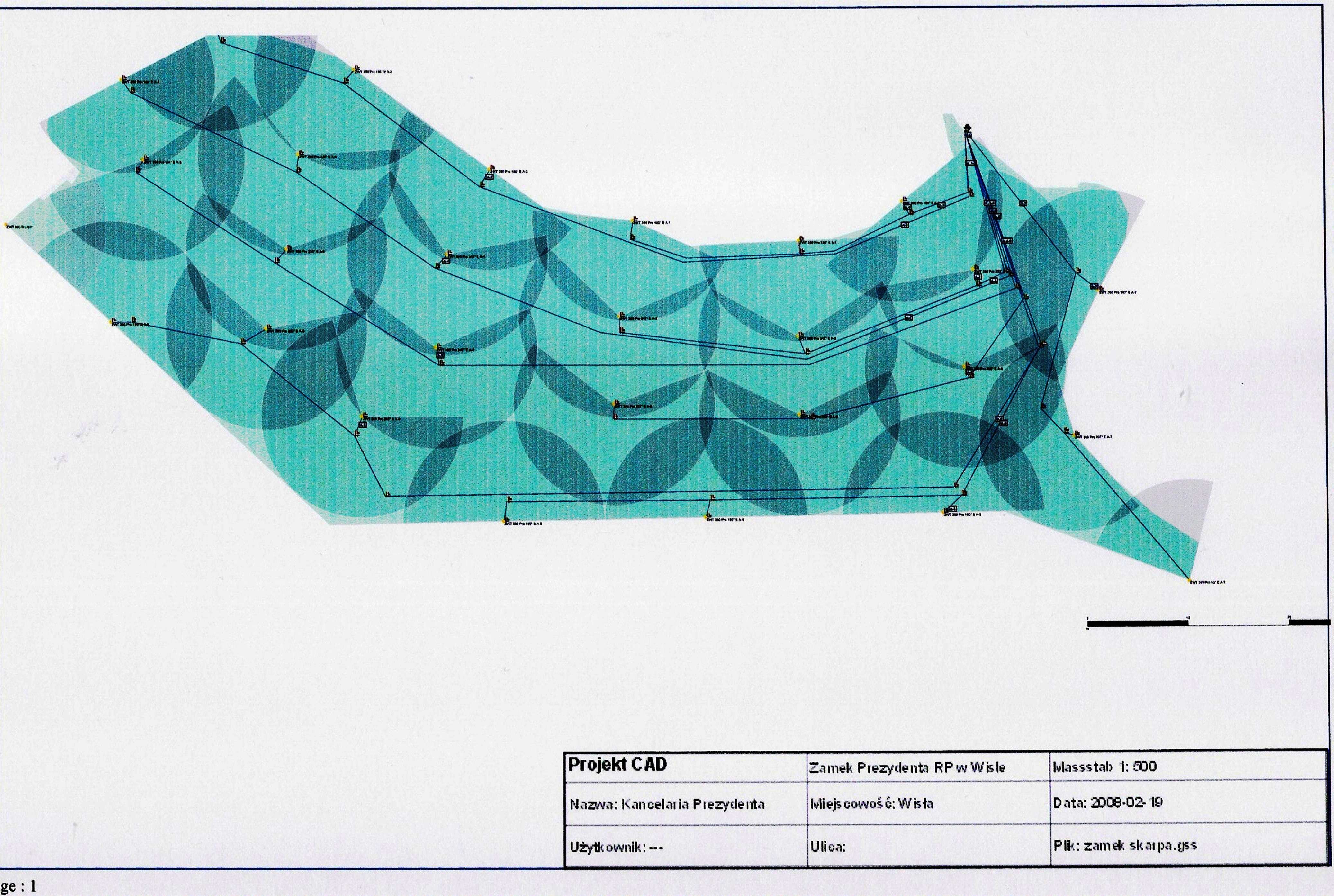

2 Obiekt: Nazwa opracowania: Rezydencja Prezydenta Rzeczypospolitej Polskiej w Wiśle Projekt budowlano-wykonawczy systemu automatycznego nawadniania enklawy zieleni w Rezydencji Prezydenta Rzeczypospolitej Polskiej Adres: Nr umowy: Wisła, ul. Zameczek 1 SPIS ZAWARTOŚCI L.p. Nazwa Ilość str. 1. Strona tytułowa 1 Nr rys. 2. Spis zawartości 1 3. Opis techniczny 4 4. Część rysunkowa Plan sytuacyjny Rozmieszczenie rur oraz zraszaczy OBSZAR III 1 2

3 O P I S T E C H N I C Z N Y do projektu budowlano-wykonawczego systemu automatycznego nawadniania enklawy zieleni Obszar III w Rezydencji Prezydenta Rzeczypospolitej Polskiej w Wiśle Zamek Górny. 1. Podstawa opracowania. Umowa zawarta z Inwestorem, z dnia r., Mapa sytuacyjno-wysokościowa w skali 1:500, Ustalenia z Inwestorem, Wizja lokalna, Uzgodnienia międzybranżowe, Obowiązujące normy i przepisy. 2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt budowlano-wykonawczy systemu automatycznego nawadniania enklawy zieleni Obszar III przy Rezydencji Prezydenta Rzeczypospolitej Polskiej w Wiśle Zamek Górny. W skład posiadłości wchodzą Zamek Górny, Zamek Dolny, piękna drewniana kaplica oraz budynek hotelowy. Obiekty te znajdują się w lesie mieszanym porastającym stromy stok, opadający do sztucznego zbiornika wodnego w miejscu połączenia Białej i Czarnej Wisełki. 3. Opis systemu automatycznego nawadniania terenu Ogólne założenia projektowe W ramach proponowanego rozwiązania system ma spełniać następujące zadania: - zapewnić wilgotność podłoża optymalną dla prawidłowego rozwoju roślin

4 - zapewnić oszczędność wody po przez zastosowanie czujników deszczowych oraz automatycznych sterowników nawadniania - zapewnić komfortową i bezkolizyjną pielęgnację terenu /koszenie trawników/ 3.2. Cechy wybranego systemu nawadniania Spośród dostępnych systemów automatycznego nawadniania zaproponowano system firmy Gardena w skład którego wchodzą: - Sprinkler System /system zraszaczy wynurzalnych/ - Pipe Line System /system gniazd poboru wody/ Wybrany system cechuje: - kompatybilność z większością systemów dostępnych na rynku - szybkość montażu poprzez zastosowanie złączek Quick&Easy - precyzja nawadniania poprzez zastosowanie zraszaczy o różnej powierzchni zraszania - automatyka umożliwiająca zaprogramowanie do 4 cykli nawadniania na dobę - oszczędność wody dzięki zastosowaniu czujników deszczowych - bezpieczeństwo użytkowania dzięki niskiemu napięciu sterującemu /24V/ - 2-letni okres gwarancji - mrozoodporność systemu / po opróżnieniu instalacji z wody/ - trwałość instalacji dzięki zastosowaniu rur odpornych na promieniowanie UV - czystość instalacji dzięki zastosowaniu rur nie przepuszczających światła /redukcja ilości glonów/ - trwałość zraszaczy dzięki wyposażeniu każdego w filtr - bezkolizyjność i komfort przy koszeniu trawników dzięki zastosowaniu zraszaczy wynurzalnych - łatwość obsługi programatorów /menu intuicyjne/ - samoczynną powracalność wybranych modeli do nastawionego sektora nawadniania po umyślnym lub przypadkowym przekręceniu głowicy - łatwy dostęp do wody w ogrodzie po przez puszki poboru wody

5 4. Tabele i zestawienia Zapotrzebowane elementów Gardena Ilość Numer artykułu N Nazwa artykułu j.m. w opak. VAT Ilość do zakupu Elektroniczny czujnik deszczowy szt Sterownik nawadniania 4040 modular szt Moduł dwukanałowy 2040 do sterownika 4040 modular szt Zawór automatyczny 24V szt Kabel przyłączeniowy 24V szt Studzienka duża na 4 zawory szt Zraszacz wynurzalny turbinowy T 380 szt Podłączenie zraszacza GZ 3/4" x GZ 3/4" szt Czwórnik do zaworu szt Trójnik do zaworu GW 2 x 1" i GZ 1 x 1" szt Kolano do zaworu GW 1 x 1" i GZ 1 x 1" szt Nypel 2 x 1" szt Złączka 25mm x 3/4" - GW szt Złączka 25mm x 1" - GW szt Złączka 25 mm x 1" - GZ szt Rozdzielacz T 25 mm szt Łącznik L 25 mm szt Złączka 25 mm szt Łącznik L 25 mm x 3/4" - GW szt Rozdzielacz T 25 mm x 3/4" - GW szt Puszka poboru wody "out" szt Rura montażowa 25 mm, 50 m szt Technologia prac Teren przeznaczony pod nawadnianie należy gruntownie oczyścić. Wykopy pod instalację nawadniającą należy prowadzić warstwicowo /poziomymi odcinkami/, aby ograniczyć różnice w wysokości usytuowania zraszaczy pracujących w jednej sekcji. Tam gdzie jest to możliwe, zaleca się wykonanie wykopów mechanicznie za pomocą koparki łańcuchowej trenchera. Wykopy należy prowadzić na głębokość ok cm. Przy zasypywaniu wykopów należy zwrócić uwagę, aby rur nie przygnieść ostrymi kamieniami. Aby zminimalizować straty spowodowane uszkodzeniem roślinności system nawadniający powinno zakładać się przed nasadzeniami roślin z uwzględnieniem ich zaplanowanej lokalizacji. W celu zabezpieczenia systemu nawadniającego przed zimą najlepszym rozwiązaniem jest przedmuchanie instalacji sprężonym powietrzem.

6 Doboru ilości zraszaczy pracujących w jednej sekcji dokonano przy użyciu programu GARDENA SPRINKLER STAR P 2004 biorąc pod uwagę spadki ciśnień oraz opory hydrauliczne. Przy rozmieszczeniu zraszaczy zaplanowano pokrycie całości powierzchni przeznaczonej do nawadniania. 9. Harmonogram prac 9.1. Rozplanowanie w terenie przebiegu rur oraz umiejscowienie elektrozaworów, czujników i sterowania 9.2. Rozplanowanie w terenie rozmieszczenia poszczególnych zraszaczy oraz puszek poboru wody 9.3. Wykonanie wykopów 9.4. Rozprowadzenie rur w wykopach 9.5. Montaż zraszaczy 9.6. Kontrola poprawności działania systemu 9.7. Zasypanie wykopów 9.8. Regulacja kątów pracy oraz zasięgów poszczególnych zraszaczy 9.9. Montaż sterowników Programowanie sterowników Ponowna kontrola poprawności działania systemu Szkolenie pracowników w zakresie obsługi systemu nawadniania Kraków, luty 2008r. Opracował: mgr inż. Grzegorz Woźniak
