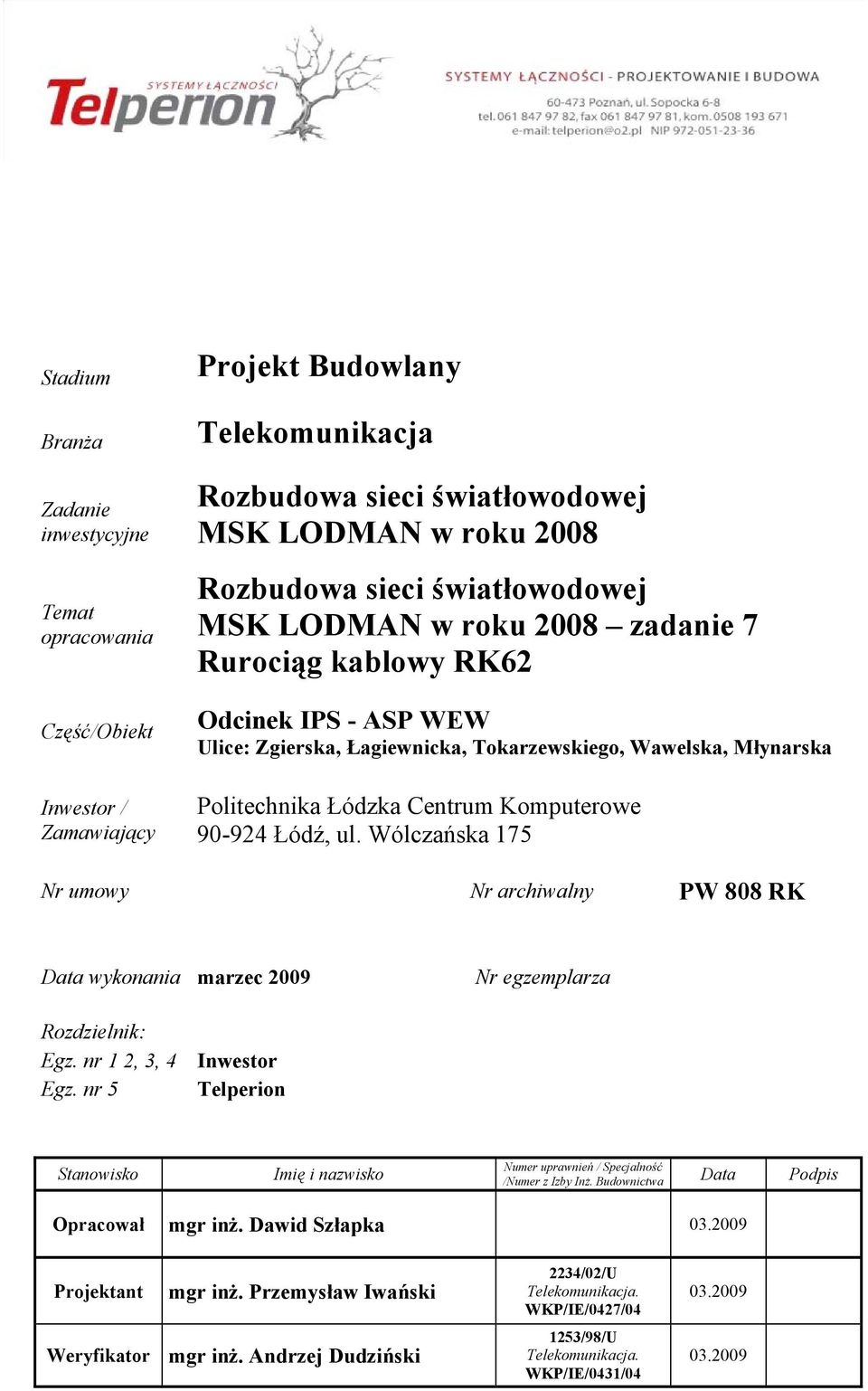

1 Stadium Branża Zadanie inwestycyjne Temat opracowania Część/Obiekt Inwestor / Zamawiający Projekt Budowlany Telekomunikacja Rozbudowa sieci światłowodowej MSK LODMAN w roku 2008 Rozbudowa sieci światłowodowej MSK LODMAN w roku 2008 zadanie 7 Rurociąg kablowy RK62 Odcinek IPS - ASP WEW Ulice: Zgierska, Łagiewnicka, Tokarzewskiego, Wawelska, Młynarska Politechnika Łódzka Centrum Komputerowe Łódź, ul. Wólczańska 175 Nr umowy Nr archiwalny PW 808 RK Data wykonania marzec 2009 Nr egzemplarza Rozdzielnik: Egz. nr 1 2, 3, 4 Inwestor Egz. nr 5 Telperion Stanowisko Imię i nazwisko Numer uprawnień / Specjalność /Numer z Izby Inż. Budownictwa Data Podpis Opracował mgr inż. Dawid Szłapka Projektant mgr inż. Przemysław Iwański Weryfikator mgr inż. Andrzej Dudziński 2234/02/U Telekomunikacja. WKP/IE/0427/ /98/U Telekomunikacja. WKP/IE/0431/

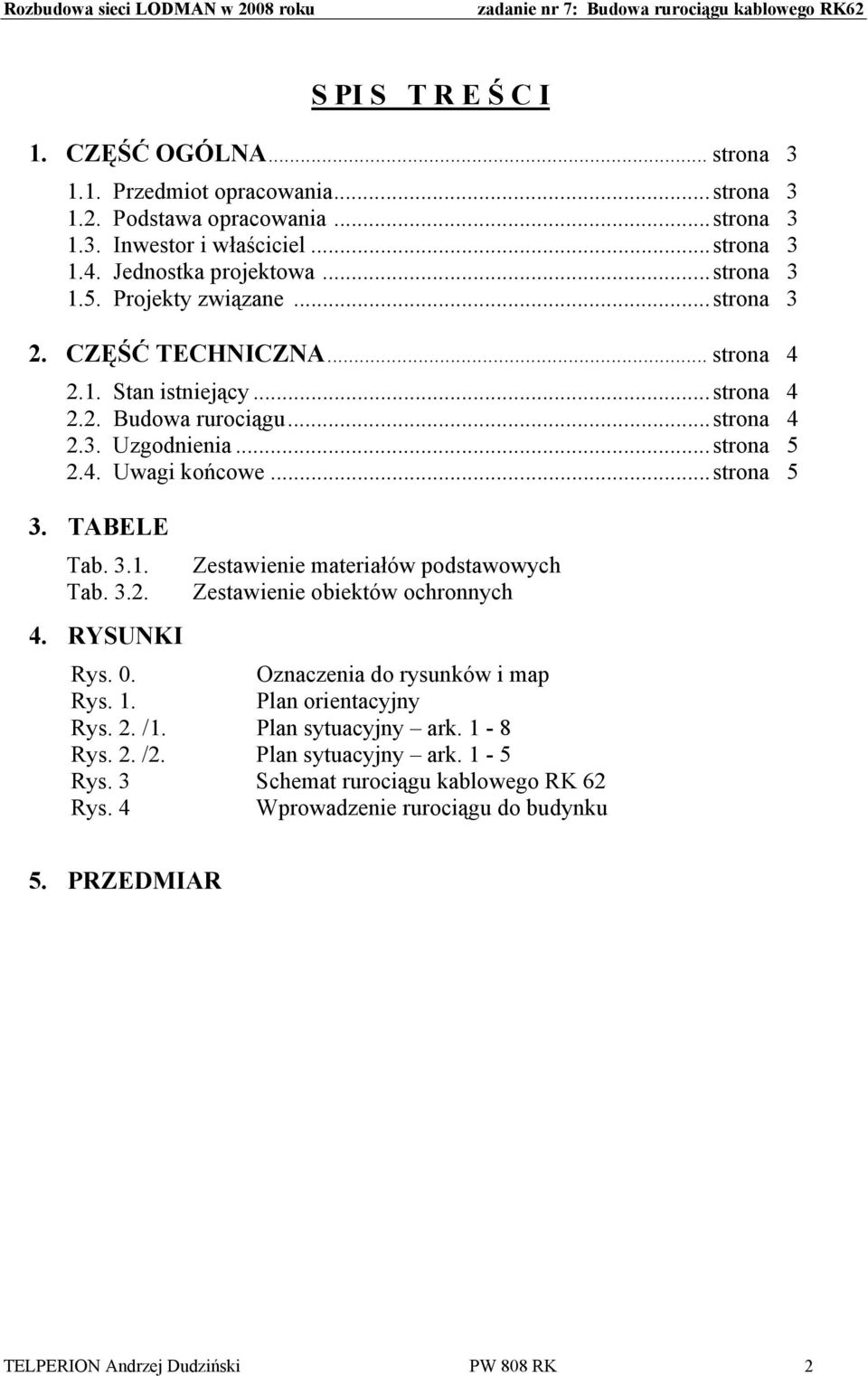

2 Rozbudowa sieci LODMAN w 2008 roku zadanie nr 7: Budowa rurociągu kablowego RK62 S PI S T R E Ś C I 1. CZĘŚĆ OGÓLNA... strona Przedmiot opracowania...strona Podstawa opracowania...strona Inwestor i właściciel...strona Jednostka projektowa...strona Projekty związane...strona 3 2. CZĘŚĆ TECHNICZNA... strona Stan istniejący...strona Budowa rurociągu...strona Uzgodnienia...strona Uwagi końcowe...strona 5 3. TABELE Tab Tab Zestawienie materiałów podstawowych Zestawienie obiektów ochronnych 4. RYSUNKI Rys. 0. Oznaczenia do rysunków i map Rys. 1. Plan orientacyjny Rys. 2. /1. Plan sytuacyjny ark. 1-8 Rys. 2. /2. Plan sytuacyjny ark. 1-5 Rys. 3 Schemat rurociągu kablowego RK 62 Rys. 4 Wprowadzenie rurociągu do budynku 5. PRZEDMIAR TELPERION Andrzej Dudziński PW 808 RK 2

3 Rozbudowa sieci LODMAN w 2008 roku zadanie nr 7: Budowa rurociągu kablowego RK62 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot opracowania Przedmiotem opracowania jest budowa rurociągu kablowego w Łodzi. Opracowanie niniejsze dotyczy odcinka w relacji: Instytut Przemysłu skórzanego, ul. Zgierska 73 Miejskie Przedsiębiorstwo Oczyszczania, ul. Tokarzewskiego 2 ASP Wydział Edukacji Wizualnej, ul. Franciszkańska 76/78 w ciągu ulic: Zgierska, Goplańska, Łagiewnicka, Tokarzewskiego. Rurociąg kablowy łączyć będzie następujące obiekty: Instytut Przemysłu Skórzanego, ul. Zgierska 73 Biurowe Centrum Biznesu, ul. Łagiewnicka 54/56 Wyższą Szkoła Administracji Publicznej, ul. Tokarzewskiego 2 Miejskie Przedsiębiorstwo Oczyszczania, ul. Tokarzewskiego 2 Dom Studencki ASP, ul. Młynarska 42 Wydział Edukacji Wizualnej ASP, ul. Franciszkańska 76/ Podstawa opracowania Podstawami opracowania są: - umowa z inwestorem; - inwentaryzacja do celów projektowych; - warunki techniczne dla zadania inwestycyjnego 1.3. Inwestor i właściciel Inwestorem zadania jest jednostka budżetowa: Politechnika Łódzka (Centrum Komputerowe); Łódź, ul. Wólczańska 175. Powyższy podmiot będzie właścicielem projektowanej infrastruktury Jednostka projektowa Jednostką projektową jest Telperion Andrzej Dudziński; Poznań, ul. Sopocka 6/ Projekty związane Niniejsze opracowanie jest uszczegółowieniem projektu budowlanego PB 808 objęty pozwoleniem na budowę w Urzędzie Miasta Łodzi. Jest on także ściśle związany z projektem wykonawczym PW 808 LK budowy linii światłowodowych. TELPERION Andrzej Dudziński PW 808 RK 3

4 Rozbudowa sieci LODMAN w 2008 roku zadanie nr 7: Budowa rurociągu kablowego RK62 2. CZĘŚĆ TECHNICZNA 2.1. Stan istniejący W stanie istniejącym brak jest infrastruktury pozwalającej przyłączyć obiekty do istniejącej sieci MSK LODMAN. Wymagana jest rozbudowa sieci Budowa rurociągu Dla realizacji inwestycji projektowany jest rurociąg kablowy (światłowodowy) o numerze identyfikacyjnym RK62. Rurociąg RK61 podzielony jest na odcinki, których numerację podano na zamieszczonych rysunkach. Rurociąg zbudowany będzie z czterech, pięciu lub sześciu rur HDPE 32/2,9. koloru czarnego oznaczonych wyróżnikami paskowymi w kolorach: pomarańczowy, turkusowy, niebieski, fioletowy, czerwony i biały. Wzdłuż rurociągu ułożony będzie kabel sygnalizacyjno - lokalizacyjny XzTKMXpw 2x2x0,8. Kabel ten wprowadzony będzie do każdej studni i zakończony na zaciskach w puszce hermetycznej. Nad rurociągiem w połowie głębokości ułożona będzie taśma ostrzegawcza koloru pomarańczowego z napisem UWAGA ŚWIATŁOWÓD LODMAN. Do rury z wyróżnikiem fioletowym zaciągnięty będzie metodą pneumatyczną kabel światłowodowy. Pozostałe rury stanowić będą zapas technologiczny. W miejscach skrzyżowań z innym uzbrojeniem oraz drogami i wjazdami rurociąg kablowy zabezpieczony będzie rurami ochronnymi (obiektami) RHDPEp 110/6,3. Rurociąg zostanie ułożony w ziemi na głębokości 1,0 m. W miejscach skrzyżowań z innym uzbrojeniem rurociąg kablowy zabezpieczony będzie również rurą ochronną (obiektową) RHDPEp 110/6,3. Pod ulicami i w innych szczególnych sytuacjach rurociąg ułożony zostanie bezwykopowo metodą przewiertu sterowanego lub przecisku hydraulicznego. Głębokość przewiertów została dobrana pod kątem bezpieczeństwa istniejących urządzeń podziemnych, co zaznaczono w tabeli nr 4.2. Trasę linii pokazano na planie sytuacyjnym rys. 2, gdzie pokazano również lokalizację przewiertów sterowanych. Przy wprowadzaniu rurociągu do budynków należy wykonać uszczelnienie pomiędzy murem a rurami rurociągu z mas wodoszczelnych i gazoszczelnych zgodnie z rysunkiem nr 4. W budynku rury rurociągu uszczelnić należ uszczelkami wodoszczelnymi i gazoszczelnymi (np. typu jackmoon). Schemat rurociągu pokazano na rysunku nr 3. Prace związane z montażem kabla światłowodowego i osprzętu oraz instalacje wewnątrz budynków ujęto w projekcie wykonawczym PW 808 LK Uzgodnienia Wszystkie wymagane uzgodnienia znajdują się w projektach budowlanych: PW 804 (pozwolenie na budowę wydane przez Prezydenta Miasta Łodzi) i PW 804/1 (pozwolenie na budowę wydane przez Wojewodę Łódzkiego). Uzgodnienia z właścicielami budynków, do których rurociąg będzie dołączony znajdują się w projekcie PW 808 LK. TELPERION Andrzej Dudziński PW 808 RK 4

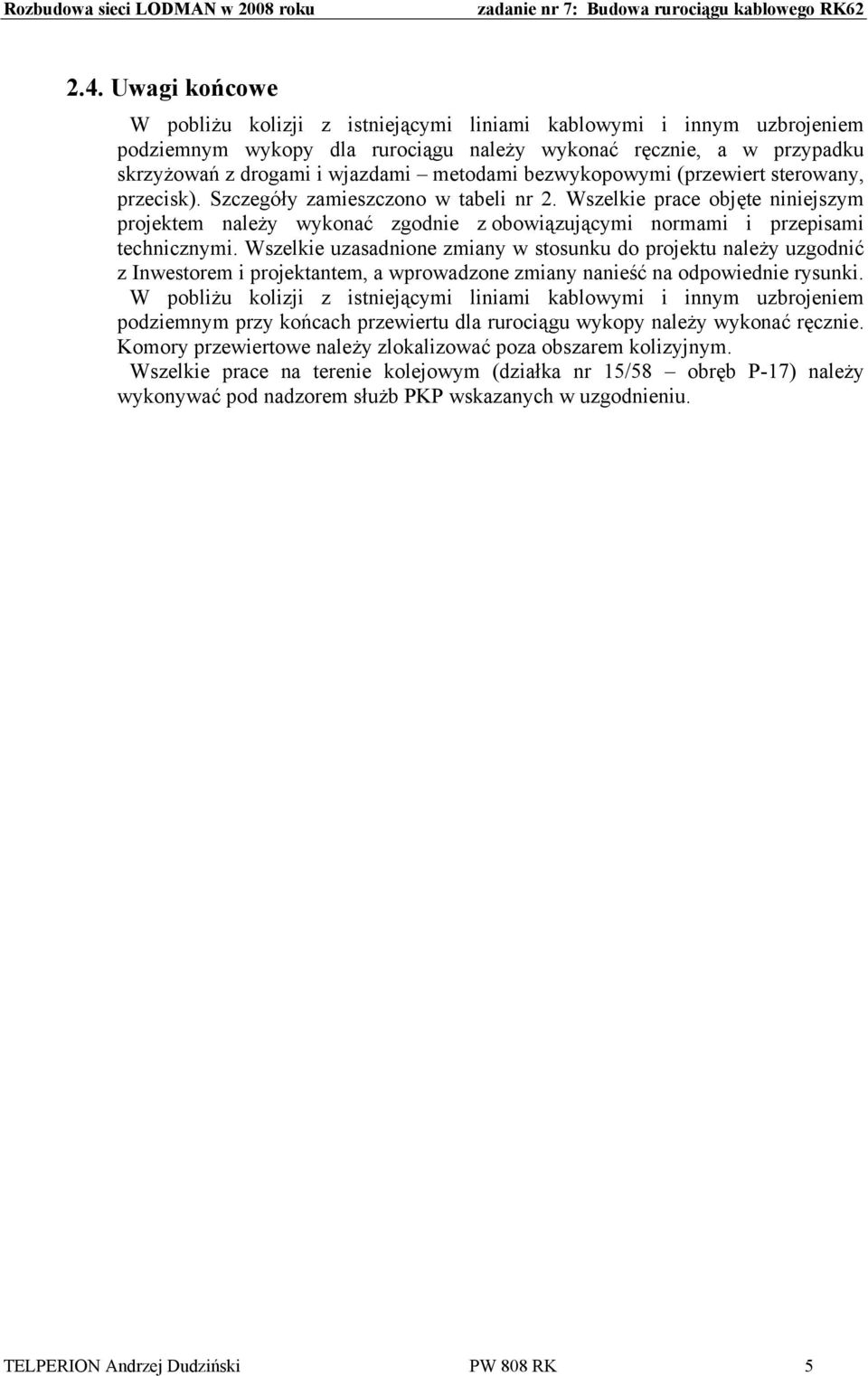

5 Rozbudowa sieci LODMAN w 2008 roku zadanie nr 7: Budowa rurociągu kablowego RK Uwagi końcowe W pobliżu kolizji z istniejącymi liniami kablowymi i innym uzbrojeniem podziemnym wykopy dla rurociągu należy wykonać ręcznie, a w przypadku skrzyżowań z drogami i wjazdami metodami bezwykopowymi (przewiert sterowany, przecisk). Szczegóły zamieszczono w tabeli nr 2. Wszelkie prace objęte niniejszym projektem należy wykonać zgodnie z obowiązującymi normami i przepisami technicznymi. Wszelkie uzasadnione zmiany w stosunku do projektu należy uzgodnić z Inwestorem i projektantem, a wprowadzone zmiany nanieść na odpowiednie rysunki. W pobliżu kolizji z istniejącymi liniami kablowymi i innym uzbrojeniem podziemnym przy końcach przewiertu dla rurociągu wykopy należy wykonać ręcznie. Komory przewiertowe należy zlokalizować poza obszarem kolizyjnym. Wszelkie prace na terenie kolejowym (działka nr 15/58 obręb P-17) należy wykonywać pod nadzorem służb PKP wskazanych w uzgodnieniu. TELPERION Andrzej Dudziński PW 808 RK 5

6 Rozbudowa sieci LODMAN w 2008 roku zadanie nr 7: Budowa rurociągu kablowego RK62 3. TABELE Tab Zestawienie materiałów podstawowych Tab Zestawienie obiektów ochronnych TELPERION Andrzej Dudziński PW 808 RK 5

7 TABELA 3.1. Zestawienie materiałów podstawowych Zadanie 7 Budowa rurociągu kablowego RK62 (odcinki RK 621, 622, 622a, 622b, 623, 623a, 624, 625, 625a, 625b) L.p. Rodzaj materiału jm Ilość Uwagi Budowa rurociągu kablowego RK62 (odcinki RK 621, 622, 622a, 622b, 623, 623a, 624, 625, 625a, 625b) 1 Studnia kablowa SKR-2 z pokrywą PIOCH szt. 7 2 Marker kulowy EMS 1401 XR szt Kabel lokalizacyjny XzTKMXpw 2x2x0,8 m Taśma ostrzegawcza wzmocniona o szer. 150mm m Złączka rur skręcana HDPE 32mm, typ ZPE32T szt Rura RHDPEwp 32/2,9mm m Rura RHDPEp 110/6,3 m 973

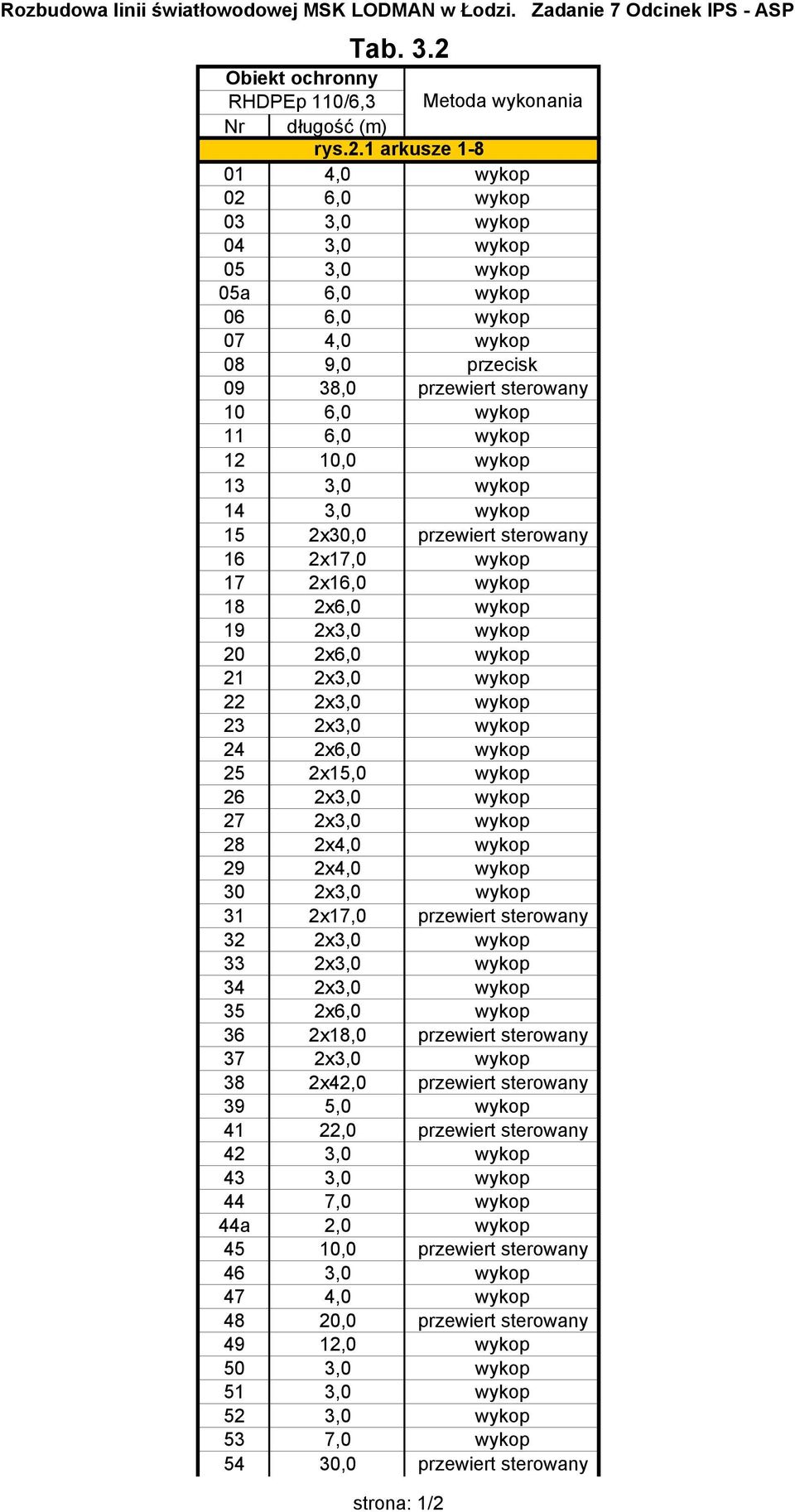

8 Rozbudowa linii światłowodowej MSK LODMAN w Łodzi. Zadanie 7 Odcinek IPS - ASP Tab. 3.2 Obiekt ochronny RHDPEp 110/6,3 Metoda wykonania Nr długość (m) rys.2.1 arkusze ,0 wykop 02 6,0 wykop 03 3,0 wykop 04 3,0 wykop 05 3,0 wykop 05a 6,0 wykop 06 6,0 wykop 07 4,0 wykop 08 9,0 przecisk 09 38,0 przewiert sterowany 10 6,0 wykop 11 6,0 wykop 12 10,0 wykop 13 3,0 wykop 14 3,0 wykop 15 2x30,0 przewiert sterowany 16 2x17,0 wykop 17 2x16,0 wykop 18 2x6,0 wykop 19 2x3,0 wykop 20 2x6,0 wykop 21 2x3,0 wykop 22 2x3,0 wykop 23 2x3,0 wykop 24 2x6,0 wykop 25 2x15,0 wykop 26 2x3,0 wykop 27 2x3,0 wykop 28 2x4,0 wykop 29 2x4,0 wykop 30 2x3,0 wykop 31 2x17,0 przewiert sterowany 32 2x3,0 wykop 33 2x3,0 wykop 34 2x3,0 wykop 35 2x6,0 wykop 36 2x18,0 przewiert sterowany 37 2x3,0 wykop 38 2x42,0 przewiert sterowany 39 5,0 wykop 41 22,0 przewiert sterowany 42 3,0 wykop 43 3,0 wykop 44 7,0 wykop 44a 2,0 wykop 45 10,0 przewiert sterowany 46 3,0 wykop 47 4,0 wykop 48 20,0 przewiert sterowany 49 12,0 wykop 50 3,0 wykop 51 3,0 wykop 52 3,0 wykop 53 7,0 wykop 54 30,0 przewiert sterowany strona: 1/2

9 Rozbudowa linii światłowodowej MSK LODMAN w Łodzi. Zadanie 7 Odcinek IPS - ASP Tab. 3.2 Obiekt ochronny RHDPEp 110/6,3 Metoda wykonania Nr długość (m) rys arkusze k ,0 wykop 02 18,0 przewiert sterowany 03 5,0 wykop 04 12,0 wykop 05 9,0 przecisk 07 34,0 przewiert sterowany 08 24,0 przewiert sterowany 08a 10,0 przecisk 09 6,0 przecisk 10 6,0 wykop 11 6,0 wykop 12 4,0 wykop 13 30,0 przewiert sterowany 14 7,0 wykop 15 3,0 wykop 16 14,0 przewiert sterowany 17 3,0 wykop 18 5,0 przecisk 19 4,0 wykop 20 20,0 przewiert sterowany strona: 2/2

10 Rozbudowa sieci LODMAN w 2008 roku zadanie nr 7: Budowa rurociągu kablowego RK62 4. RYSUNKI Rys. 0. Oznaczenia do rysunków i map Rys. 1. Plan orientacyjny Rys. 2. /1. Plan sytuacyjny ark. 1-8 Rys. 2. /2. Plan sytuacyjny ark. 1-4 Rys. 3 Schemat rurociągu kablowego RK 61 Rys. 4 Wprowadzenie rurociągu do budynku TELPERION Andrzej Dudziński PW 808 RK 19

11 Lp. Wyszczególnienie Stan istniejący Stan projektowany Do likwidacji Linia kablowa kanałowa 2 Linia kablowa doziemna lub rurociąg światłowodowy 3 Linia kablowa napowietrzna 4 Linia napowietrzna drutowa 5 Złącze przelotowe 60,0 60,0 60, , , , , , ,0 6 Złącze rozgałęźne 7 Rezerwa kabla 8 Ciąg kanalizacji 9 Przekrój kanalizacji ze wskazaniem kierunku patrzenia 10 Głębokość zakopania kanalizacji (m) 11 Studnia kablowa magistralna 12 Studnia kanal. rozdziel.-mala 13 Studnia kanal. rozdziel.-duża 14 Studnia i kanal. do rozbudowy 15 Zabezpieczenie kabla lub rurociągu kablowego rurą osłonową RHDPEp 16 Głowica lub listwa w skrzynce zewnętrz. 17 Głowica lub listwa w skrzynce wewnętrz. 18 Puszka Kablowa SW - wewnętrzna SS - słupowa/naścienna 19 Szafka kablowa 8 dł. 9 il. otw. 0,7 1A 11 1A 11 1A ,0 9 4 otwór wolny otwór zajęty otwór projekt. do zajęcia 0,7 nr studni typ studni SKR -1 SKR Ob. 01 6,0 m 1A 11 1A 11 1A Słup kablowy 21 Słupek rozdzielczy (SR) 1A 11 A2B 1A 11 1A 11 A2B 1A 11 1A 11 A2B 1A Słupek oznaczeniowy (SO), marker (M) SO M 23 Numer kolizji z istniejącym uzbrojeniem 1 24 Numer punktu charakterystycznego 1 Telperion Andrzej Dudziński Poznań, ul. Sopocka 6/8 Stanowisko Nazwisko Uprawnienia Data Opracował Projektant Weryfikator Skala - : - Podpis Opracowano: wg wytycznych i norm ZN-95 TPSA Tytuł rysunku Numer rysunku 0 Oznaczenia do rysunków i map Arkusz nr 1/1 Projekt nr

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26 Biurowe Centrum Biznesu Ul. Łagiewnicka 54/56 8,0 3 RK625a Wyższa Szkoła Administracji Publicznej Ul. Tokarzewskiego 2 RK622ab 213,0 6 85,0 3 RK625b Miejskie Przedsiębiorstwo Oczyszczania Ul. Tokarzewskiego 2 Odcinek rurociągu HDPE 40/3,7 (pozostała część rurociągu HDPE 32/2,9) 4, m w budynku (peszel) 24,0 4* 23,0 4* 233, ,0 4 80, , ,0 4 91,0 4 89,0 4 92,0 4 zielony czerwony biały RK625 Instytut Przemysłu Skórzanego Ul. Zgierska 73 RK22/004 SKR-2 rys.2.1 ark.1 RK22/002 SKR-2 rys.2.1 ark.1 RK62/01 SKR-2 rys.2.1 ark.2 RK62/02 SKR-2 rys.2.1 ark.4 RK62/03 SKR-2 rys.2.1. ark.5 RK62/04 SKR-2 rys.2.2 ark.3 RK62/05 SKR-2 rys.2.2 ark.3 RK62/06 SKR-2 rys.2.2 ark.5 Akademia Sztuk Pięknych Wydział Edukacji Wizualnej Ul. Franciszkańska 76/78 RK621 RK622a RK622 RK622b RK622 RK623 70,0 3 RK624 b z c RK623a n p f zielony turkusowy pomarańczowy niebieski fioletowy (kabel) t z c b n p f t biały czerwony turkusowy pomarańczowy niebieski fioletowy (kabel) 4,0 3 RK62/05/01 SKR-2 rys.2.2 ark.4 UWAGA: niebieski pomarańczowy fioletowy Dom Studencki Akademii Sztuk Pięknych Ul. Młynarska 42a niebieski fioletowy pomarańczowy turkusowy - przekrój rurociągu niebieski fioletowy czerwony niebieski fioletowy 20,0 4* RK22/022 SKR-2 pomarańczowy biały turkusowy biały pomarańczowy turkusowy 224,0 4 RK61/01 SKR-2 - rura zajmowana przez projektowany kabel - rura rezerwowa -rura zajęta przez istniejący kabel - rurociąg kablowy 92,0 - długość trasowa odcinka 4 - liczba rur RHDPEwp 32/2,9 (lub 4* - liczba rur RHDPEwp 40/3,7) Telperion Andrzej Dudziński Poznań, ul. Sopocka 6/8 Stanowisko Opracował Nazwisko Uprawnienia Data Projektant Weryfikator P. Iwański A. Dudziński 2234/02/U 1253/98/U Skala - : - Podpis Zadanie: Tytuł rysunku Numer rysunku Rozbudowa Miejskiej Sieci Komputerowej LODMAN w 2008 roku Schemat rurociągu kablowego RK62 3 Arkusz nr 1/1 Projekt nr PW 808 RK

27

28 Rozbudowa sieci LODMAN w 2008 roku zadanie nr 7: Budowa rurociągu kablowego RK62 5. PRZEDMIAR TELPERION Andrzej Dudziński PW 808 RK 21

29 zad 7 RK KSIĄŻKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.m. Poszcz Razem Zadanie 1 - budowa rurociagu RK62 (odcinki RK 621, 622, 622a, 622b, 623, 623a, 624, 625, 625a, 625b) 1 Budowa rurociągu kablowego RK62 (odcinki RK 621, 622, 622a, 622b, 623, 623a, 624, 625, 625a, 625b) 1.1 KNR 5-01 Budowa obiektów podziemnych z RHDPEp110/6,3 pod drogami i ulicami w gr. m kat.iii, 1 warstw.w ciągu, 2 rur.w warstwie, 2 otw.w ciągu 113 m 113, KNR TPSA TPSA TPSA TPSA TPSA TPSA TPSA TPSA TPSA TPSA KNR TPSA TPSA TPSA RAZEM 113,000 Budowa obiektów podziemnych z rur RHDPEp 110/6,3 pod drogami i ulicami w m gruncie kategorii III, obiekt o 1-warstwie, 1-rura w warstwie, 1-rura w ciągu 184 m 184,000 RAZEM 184,000 Wykonanie przepustów pod drogami i torami, prostoliniowo, przeciskiem hydraulicznym, m z powrotnym wciąganiem rur (kategoria gruntu III-IV), długość do 10 m, rura HDPE 110 mm, nakłady częściowe liczone na 1 m (1 rura) 39 m 39,000 RAZEM 39,000 Wykonanie przepustów pod drogami i torami, prostoliniowo, przeciskiem hydraulicznym, z powrotnym wciąganiem rur (kategoria gruntu III-IV), długość do szt 10 m, rura HDPE 110 mm, nakłady częściowe liczone na 1 przepust (1 rura) 5 szt 5,000 RAZEM 5,000 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 30 m, rury HDPE 2xFi 110 m mm, nakłady podstawowe (na 1 m) 65 m 65,000 RAZEM 65,000 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 30 m, rury HDPE 2xFi 110 szt mm, nakłady pozostałe (na 1 przepust) 3 szt 3,000 RAZEM 3,000 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 60 m, rury HDPE 2xFi 110 m mm, nakłady podstawowe (na 1 m) 42 m 42,000 RAZEM 42,000 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 60 m, rury HDPE 2xFi 110 szt mm, nakłady pozostałe (na 1 przepust) 1 szt 1,000 RAZEM 1,000 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 30 m, rury HDPE Fi 110 mm, m nakłady podstawowe (na 1 m) 210 m 210,000 RAZEM 210,000 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 30 m, rury HDPE Fi 110 mm, szt nakłady pozostałe (na 1 przepust) 10 szt 10,000 RAZEM 10,000 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 60 m, rury HDPE Fi 110 mm, m nakłady podstawowe (na 1 m) 72 m 72,000 RAZEM 72,000 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 60 m, rury HDPE Fi 110 mm, szt nakłady pozostałe (na 1 przepust) 2 szt 2,000 RAZEM 2,000 Budowa studni kablowych prefabrykowanych rozdzielczych dwuelementowych, szt SKR-2 z wietrznikiem, grunt kategorii III 7 szt 7,000 RAZEM 7,000 Montaż elementów mechanicznej ochrony przed ingerencją osób nieuprawnionych szt w istniejących studniach kablowych, pokrywa dodatkowa z listwami, rama ciężka lub podwójna lekka 7 szt 7,000 RAZEM 7,000 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, km grunt kategorii III, HDPE Fi 32 mm z bębna, 1 rura w rurociągu 0,848 km 0,848 RAZEM 0,848 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, km grunt kategorii III, HDPE Fi 32 mm z bębna, dodatek za każdą następną rurę w rurociągu (rurociąg z 3 rur) 0,204 km 0,204 RAZEM 0, Norma PRO Wersja 4.01, Marzec 2003 r.

30 zad 7 RK KSIĄŻKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.m. Poszcz Razem 1.17 TPSA 39 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, km grunt kategorii III, HDPE Fi 32 mm z bębna, dodatek za każdą następną rurę w rurociągu (rurociąg z 4 rur) 1,698 km 1, TPSA TPSA TPSA TPSA TPSA TPSA TPSA KNR TPSA TPSA KNR KNR KNR-W TPSA KNR KNR KNR KNR Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, km grunt kategorii III, HDPE Fi 32 mm z bębna, dodatek za każdą następną rurę w rurociągu (rurociąg z 5 rur) 0,044 km 0,044 RAZEM 1,698 RAZEM 0,044 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, km grunt kategorii III, HDPE Fi 32 mm z bębna, dodatek za każdą następną rurę w rurociągu (rurociąg z 6 rur) 0,845 km 0,845 RAZEM 0,845 Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 3xFi 32 m mm 69 m 69,000 RAZEM 69,000 Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 4xFi 32 m mm 400 m 400,000 RAZEM 400,000 Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 1xFi 32 m mm 69 m 69,000 RAZEM 69,000 Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 4xFi 32 m mm 69 m 69,000 RAZEM 69,000 Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 3xFi 32 m mm 2*148 m 296,000 RAZEM 296,000 Wciąganie kabla sygnalizacyjnego XzTKMXpw 2x2x0,8 do rur obiektowych m 68 szt 68,000 RAZEM 68,000 Zakończenie kabla lokalizacyjnego w puszkach kpl 9 kpl 9,000 RAZEM 9,000 Przebicie otworów w ścianach + osadzenie rury 1xHDPE110 szt. 686 m 686,000 RAZEM 686,000 Montaż złączy rur polietylenowych w ziemi, rury HDPE Fi 32 mm, złączki skręcane szt 12 szt 12,000 RAZEM 12,000 Montaż złączy rur polietylenowych w kanalizacji, rury HDPE Fi 32 mm, złączki szt skręcane 28 szt 28 RAZEM 28 Ułożenie markerów szt 5 szt. 5,000 RAZEM 5,000 Badanie szczelności zmontowanych odcinków, do 2 km, rurociągi kablowe w odcinek ziemi, sprężarka, rury Fi 32 mm 20 odcinek 20 RAZEM 20 Rozebranie podbudowy, z gruntu stabilizowanego ręcznie, grubość podbudowy m 2 10 cm 604 m RAZEM 604 Rozebranie chodników, wysepek przystankowych i przejść dla pieszych, płyty m 2 betonowe 50x50x7 cm na podsypce piaskowej 490 m 2 490,0 RAZEM 490,0 Rozebranie nawierzchni z kostki brukowej, na podsypce piaskowej, ręcznie, m 2 wysokość kostki 8 cm - analogia 20 m 2 20 RAZEM 20 Rozebranie nawierzchni z płyt drogowych betonowych, trylinka z wypełnieniem m 2 spoin piaskiem, grubość płyt 12 cm 94 m Norma PRO Wersja 4.01, Marzec 2003 r.

31 zad 7 RK KSIĄŻKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.m. Poszcz Razem RAZEM KNR 2-31 Podbudowy z gruntu stabilizowanego cementem wykonywane sprzętem mechanicznym, m sprzęt rolniczy, grubość podbudowy po zagęszczeniu 12 cm 604 m RAZEM KNR 2-31 Chodniki z płyt betonowych, 50x50x7 cm na podsypce cementowo-piaskowej z m wypełnieniem spoin zaprawą cementową 490 m 2 490,0 RAZEM 490, KNR 2-31 Nawierzchnie z kostki brukowej na podsypce cementowo-piaskowej, kostka m rzędowa o wysokości 14 cm - analogia 20 m 2 20 RAZEM KNR 2-31 Nawierzchnie z płyt drogowych betonowych, sześciokątnych, grubości 12 cm, z m wypełnieniem spoin zaprawą 94 m 2 94 RAZEM KNR 2-21 Wykonanie trawników parkowych siewem, z nawożeniem, kategoria gruntu III ha ,0410 ha 0,041 RAZEM 0, KNBK 2 Wywóz ziemi i gruzu wywiezienie ziemi na wyzn. wysypisko z załadowaniem i m wyładowaniem samochodami na odległość do 1 km kategoria gruntu I-III (poz 190) 240 m 3 240, KNBK KNBK KNBK RAZEM 240,000 Wywóz ziemi i gruzu dodatek do wywózki ziemi za każde rozpocz. 0.5 km odgległość m 3 transportu ponad 1 km (poz 191) 720 m 3 720,000 RAZEM 720,000 Przywóz nowego gruntu z załadowaniemi i wyładowaniem samochodami na odległość m 3 do 1 km kategoria gruntu I-III(poz 190) - ANALOGIA 240 m 3 240,000 RAZEM 240,000 Przywóz nowego gruntu dodatek do przywózki ziemi za każde rozpocz. 0.5 m 3 kmodgległość transportu ponad 1 km (poz 191) - ANALOGIA 720 m 3 720,000 RAZEM 720, Norma PRO Wersja 4.01, Marzec 2003 r.

32 ZESTAWIENIE ROBOCIZNY Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. Brukarze grupa II r-g 180, Elektromonter grupa III r-g 1, Monter telekomunikacyjnych linii kablowych II r-g 686, Monter telekomunikacyjnych linii kablowych III r-g 37, Monterzy r-g 4589, monterzy gr.ii r-g 482, monterzy gr.iii r-g 10, Ogrodnicy grupa I r-g 0, Ogrodnicy grupa II r-g 2, robotnicy r-g 38, Robotnicy budowlani r-g 1080, robotnicy gr.i r-g 153, Robotnicy grupa I r-g 25, Robotnicy grupa II r-g 567,1570 RAZEM Słownie: ZESTAWIENIE SPRZĘTU Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. Beczkowóz ciągniony 1000 dm3 m-g 255, Brona (bez ciągnika) m-g 15, Ciągnik gąsienicowy 55 kw (75KM) (1) m-g 15, Koparka jednonaczyniowa na podwoziu samochodowym 0.25 m3 (1) m-g 36, przyczepa dłużycowa 4,5 t m-g 8, przyczepa do przewozu kabli do 4 t m-g 10, Przyczepa do przewożenia kabli m-g 38, samochód dostawczy 0.9 t m-g 447, Samochód dostawczy do 0.9 t (1) m-g 21, samochód samowyładowczy 5 t m-g 43, Samochód skrzyniowy do 3.5 t m-g 65, samochód skrzyniowy do 5 t m-g 386, Samochód skrzyniowy do 5 t (1) m-g 21, Samochód skrzyniowy trambus t m-g 68, Samochód wywrotka t m-g 216, Sprężarka powietrzna przewoźna spalinowa 0.5m3/min m-g 25, Ubijak spalinowy 200 kg m-g 36, Ubijak spalinowy 50 kg m-g 89, Urządzenie płucząco-wiercące do przewiertów sterowanych m-g 255, Urządzenie przeciskowe m-g 36, Walec statyczny ciągniony ogumiony 6-10 t m-g 15, Walec statyczny samojezdny 10 t m-g 2, Wciągarka ręczna m-g 36, Zespół prądotwórczy jednofazowy 2.5 kva m-g 292, Zgrzewarka do zgrzewania czołowego rur PE m-g 255, Zgrzewarka do zgrzewania elektrooporowego rur PE m-g 36, żuraw samochodowy 4 t m-g 10,0800 RAZEM Słownie: ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il inw. Il wyk. Cena jedn. 1. Azofoska t 0,0205 0, Bentonit mielony kg 2920, , benzyna ekstrakcyjna dm 3 0,2215 0, Beton zwykły z kruszywa naturalnego m 3 0,2100 0,2100 B-17.5 (mieszanka be- tonowa) 5. Cement portlandzki zwykły "25" t 0,0210 0,0210 bez dodatków 6. Cement portlandzki zwykły "35" t 22, ,2832 bez dodatków 7. Kabel XzTKMXpw 2x2x0,8 m 1549, , Kapturek termokurczliwy KTK szt 20, , /25 9. kapturek termokurczliwy KTK szt 13, ,7333 lub KTKW 10. Kapturek termokurczliwy z zaworem szt 20, ,0000 Grupa Wartość Dostawca Cena dostawcy Rabat maksymalny Rabat zastosowany Norma PRO Wersja 4.01, Marzec 2003 r.

33 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il inw. Il wyk. Cena jedn. 11. kit epoksydowy K-1 kpl 6,8601 6, Kołki rozporowe plastykowe szt 42, , Kołki stalowe do wstrzeliwania szt 42, ,0000 z nabojami i osłoną 14. Kostka brukowa betonowa grubości m 2 2,0000 2, cm 15. Krawędziaki iglaste obrzynane m 3 0,3020 0,3020 klasa III 16. Lakier asfaltowy ogólnego stosowania kg 2,4507 2,4507 czarny 17. Marker kulowy EMS1410 XR szt 68, , Masa HILTI kg 5,0000 5, Nasiona traw kg 7,3798 7, Pianka poliuretanowa kg 13, , Piasek do betonów zwykłych m 3 292, , Płyta chodnikowa betonowa 50x50x7 cm szt 799, , Płyta drogowa sześciokątna betonowa szt 260, ,285 (trylinka) Pokrywa OL 500x500 do studni szt 14, ,0000 kablowej z wietrznikami 25. Pokrywa studzienek telekom. szt 7,0000 7,0000 dodatkowa z listwami (typu PIOCH) 26. Poprzeczki stalowe szt 7,0000 7, Przywieszka identyfikacyjna szt 60, , Puszka hermetyczna szt 9,0000 9, Rama RLpd 500x1000 podwójna szt 7,0000 7,0000 samodzielna studni kablo- wych telekomunikacyjnych 30. Rura HDPE Fi 32/2,9 m 6836, , Rura RHDPEp 110/6,3 przepustowa m 974, , spirytus denaturowy dm 3 0,9600 0, Studnia kablowa żelbetowa szt 7,0000 7,0000 SKR2 34. Śruby stalowe zgrubne M20x szt 28, , z nakrętkami i podkładkami 35. Taśma ostrzegawcza z folii PE do znakowania tras kablowych m 1145, , Uszczelki końców rur HDPE szt 110, , Uszczelki rur kanalizacji pierwotnej kpl 18, , Woda m 3 35, , Woda przemysłowa m 3 50, , Wspornik 2-kablowy szt 34, , Złączki rur 110mm szt 77, , Złączki rur fi 32 szt 40, , materiały pomocnicze zł RAZEM Grupa Wartość Dostawca Cena dostawcy Rabat maksymalny Rabat zastosowany Słownie: Norma PRO Wersja 4.01, Marzec 2003 r.
