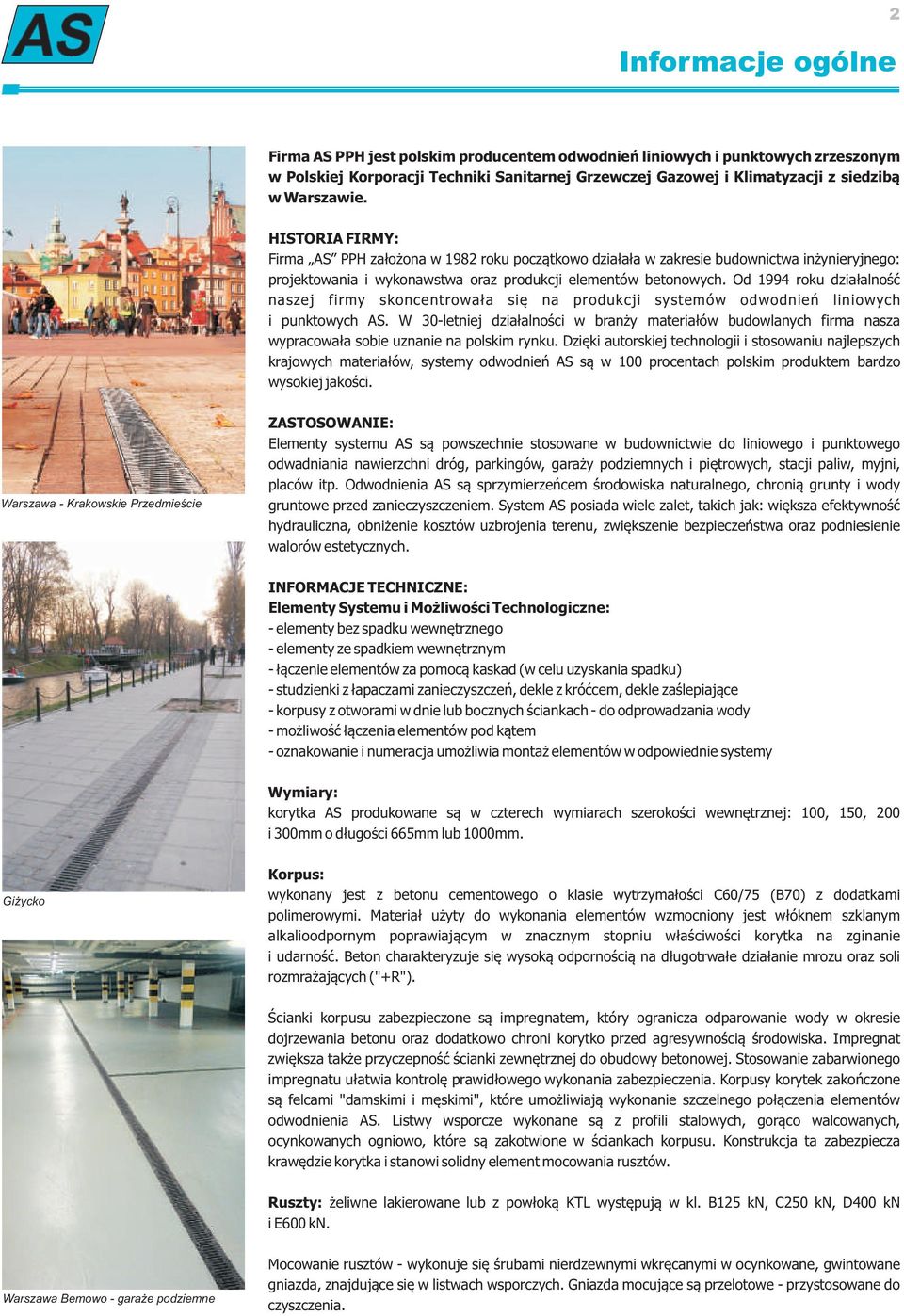

2 Informacje ogólne 2 Firma AS PPH jest polskim producentem odwodnień liniowych i punktowych zrzeszonym w Polskiej Korporacji Techniki Sanitarnej Grzewczej Gazowej i Klimatyzacji z siedzibą w Warszawie. HISTORIA FIRMY: Firma AS PPH założona w 1982 roku początkowo działała w zakresie budownictwa inżynieryjnego: projektowania i wykonawstwa oraz produkcji elementów betonowych. Od 1994 roku działalność naszej firmy skoncentrowała się na produkcji systemów odwodnień liniowych i punktowych AS. W 30-letniej działalności w branży materiałów budowlanych firma nasza wypracowała sobie uznanie na polskim rynku. Dzięki autorskiej technologii i stosowaniu najlepszych krajowych materiałów, systemy odwodnień AS są w 100 procentach polskim produktem bardzo wysokiej jakości. Warszawa - Krakowskie Przedmieście ZASTOSOWANIE: Elementy systemu AS są powszechnie stosowane w budownictwie do liniowego i punktowego odwadniania nawierzchni dróg, parkingów, garaży podziemnych i piętrowych, stacji paliw, myjni, placów itp. Odwodnienia AS są sprzymierzeńcem środowiska naturalnego, chronią grunty i wody gruntowe przed zanieczyszczeniem. System AS posiada wiele zalet, takich jak: większa efektywność hydrauliczna, obniżenie kosztów uzbrojenia terenu, zwiększenie bezpieczeństwa oraz podniesienie walorów estetycznych. INFORMACJE TECHNICZNE: Elementy Systemu i Możliwości Technologiczne: - elementy bez spadku wewnętrznego - elementy ze spadkiem wewnętrznym - łączenie elementów za pomocą kaskad (w celu uzyskania spadku) - studzienki z łapaczami zanieczyszczeń, dekle z króćcem, dekle zaślepiające - korpusy z otworami w dnie lub bocznych ściankach - do odprowadzania wody - możliwość łączenia elementów pod kątem - oznakowanie i numeracja umożliwia montaż elementów w odpowiednie systemy Wymiary: korytka AS produkowane są w czterech wymiarach szerokości wewnętrznej: 100, 150, 200 i 300 o długości lub Giżycko Korpus: wykonany jest z betonu cementowego o klasie wytrzymałości C60/75 (B70) z dodatkami polimerowymi. Materiał użyty do wykonania elementów wzmocniony jest włóknem szklanym alkalioodpornym poprawiającym w znacznym stopniu właściwości korytka na zginanie i udarność. Beton charakteryzuje się wysoką odpornością na długotrwałe działanie mrozu oraz soli rozmrażających ("+R"). Ścianki korpusu zabezpieczone są impregnatem, który ogranicza odparowanie wody w okresie dojrzewania betonu oraz dodatkowo chroni korytko przed agresywnością środowiska. Impregnat zwiększa także przyczepność ścianki zewnętrznej do obudowy betonowej. Stosowanie zabarwionego impregnatu ułatwia kontrolę prawidłowego wykonania zabezpieczenia. Korpusy korytek zakończone są felcami "damskimi i męskimi", które umożliwiają wykonanie szczelnego połączenia elementów odwodnienia AS. Listwy wsporcze wykonane są z profili stalowych, gorąco walcowanych, ocynkowanych ogniowo, które są zakotwione w ściankach korpusu. Konstrukcja ta zabezpiecza krawędzie korytka i stanowi solidny element mocowania rusztów. : żeliwne lakierowane lub z powłoką KTL występują w kl. B125 kn, C250 kn, D400 kn i E600 kn. Warszawa Bemowo - garaże podziemne Mocowanie rusztów - wykonuje się śrubami nierdzewnymi wkręcanymi w ocynkowane, gwintowane gniazda, znajdujące się w listwach wsporczych. Gniazda mocujące są przelotowe - przystosowane do czyszczenia.

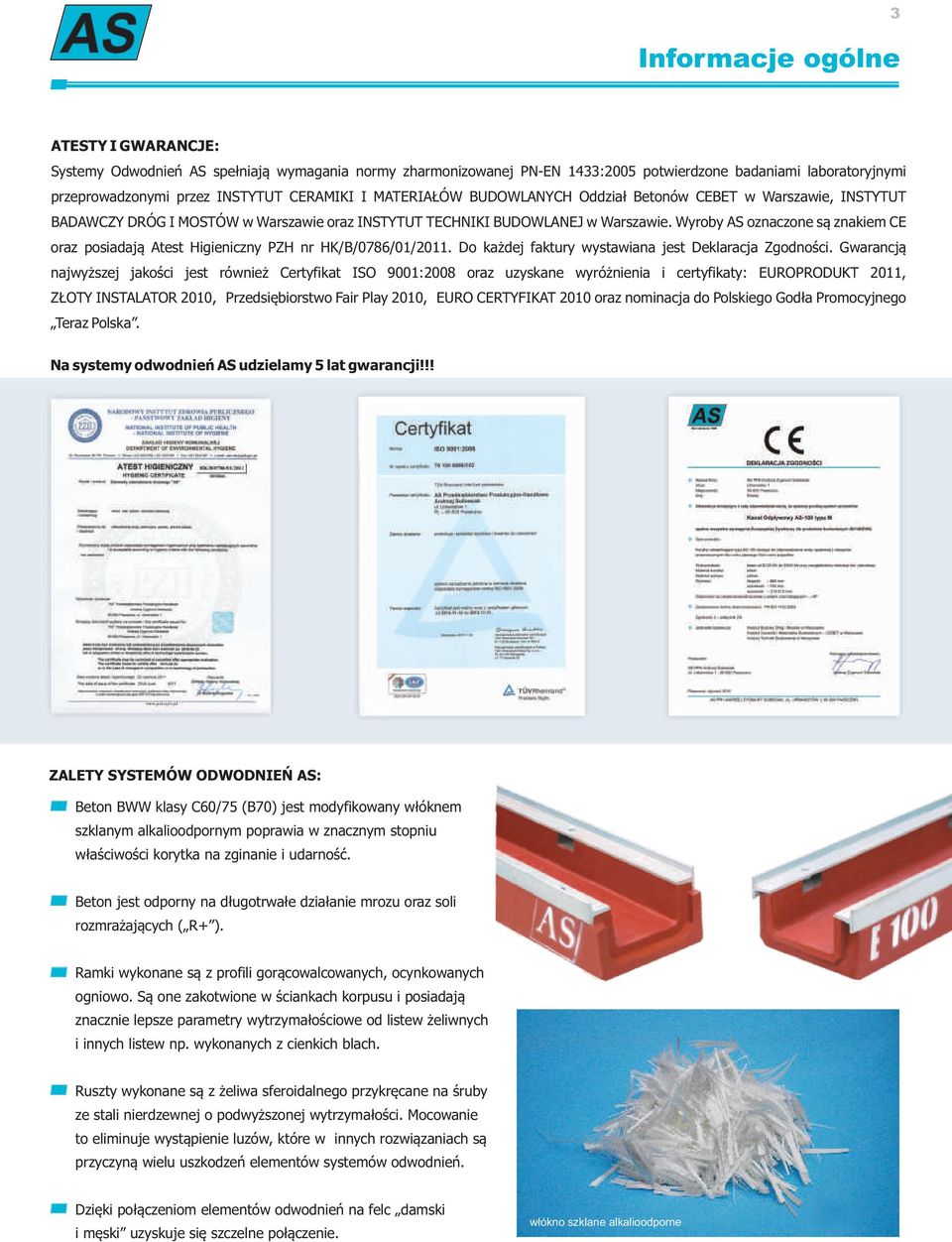

3 3 Informacje ogólne ATESTY I GWARANCJE: Systemy Odwodnień AS spełniają wymagania normy zharmonizowanej PN-EN 1433:2005 potwierdzone badaniami laboratoryjnymi przeprowadzonymi przez INSTYTUT CERAMIKI I MATERIAŁÓW BUDOWLANYCH Oddział Betonów CEBET w Warszawie, INSTYTUT BADAWCZY DRÓG I MOSTÓW w Warszawie oraz INSTYTUT TECHNIKI BUDOWLANEJ w Warszawie. Wyroby AS oznaczone są znakiem CE oraz posiadają Atest Higieniczny PZH nr HK/B/0786/01/2011. Do każdej faktury wystawiana jest Deklaracja Zgodności. Gwarancją najwyższej jakości jest również Certyfikat ISO 9001:2008 oraz uzyskane wyróżnienia i certyfikaty: EUROPRODUKT 2011, ZŁOTY INSTALATOR 2010, Przedsiębiorstwo Fair Play 2010, EURO CERTYFIKAT 2010 oraz nominacja do Polskiego Godła Promocyjnego Teraz Polska. Na systemy odwodnień AS udzielamy 5 lat gwarancji!!! ZALETY SYSTEMÓW ODWODNIEŃ AS: Beton BWW klasy C60/75 (B70) jest modyfikowany włóknem szklanym alkalioodpornym poprawia w znacznym stopniu właściwości korytka na zginanie i udarność. Beton jest odporny na długotrwałe działanie mrozu oraz soli rozmrażających ( R+ ). Ramki wykonane są z profili gorącowalcowanych, ocynkowanych ogniowo. Są one zakotwione w ściankach korpusu i posiadają znacznie lepsze parametry wytrzymałościowe od listew żeliwnych i innych listew np. wykonanych z cienkich blach. wykonane są z żeliwa sferoidalnego przykręcane na śruby ze stali nierdzewnej o podwyższonej wytrzymałości. Mocowanie to eliminuje wystąpienie luzów, które w innych rozwiązaniach są przyczyną wielu uszkodzeń elementów systemów odwodnień. Dzięki połączeniom elementów odwodnień na felc damski i męski uzyskuje się szczelne połączenie. włókno szklane alkalioodporne

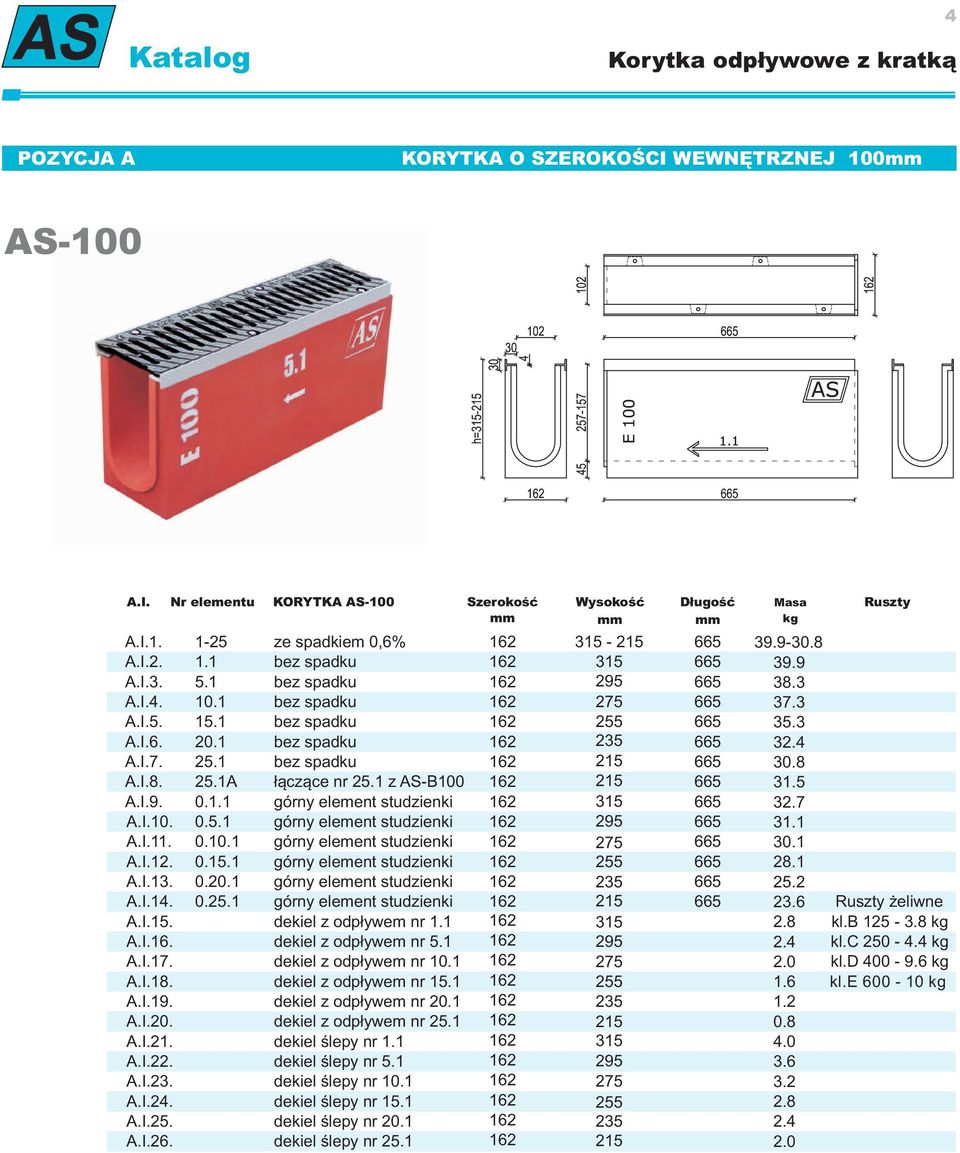

4 Katalog Korytka odpływowe z kratką 4 POZYCJA A KORYTKA O SZEROKOŚCI WEWNĘTRZNEJ 100 AS-100 A.I. Nr elementu KORYTKA AS-100 Szerokość A.I ze spadkiem 0,6% A.I bez spadku A.I bez spadku A.I bez spadku A.I bez spadku A.I bez spadku A.I bez spadku A.I A łączące nr 25.1 z AS-B A.I górny element studzienki A.I górny element studzienki A.I górny element studzienki A.I.12. A.I górny element studzienki górny element studzienki A.I górny element studzienki A.I.15. dekiel z odpływem nr A.I.16. dekiel z odpływem nr A.I.17. dekiel z odpływem nr A.I.18. dekiel z odpływem nr A.I.19. dekiel z odpływem nr A.I.20. dekiel z odpływem nr A.I.21. dekiel ślepy nr A.I.22. dekiel ślepy nr A.I.23. dekiel ślepy nr A.I.24. dekiel ślepy nr A.I.25. dekiel ślepy nr A.I.26. dekiel ślepy nr żeliwne kl.b kl.c kl.d kl.e

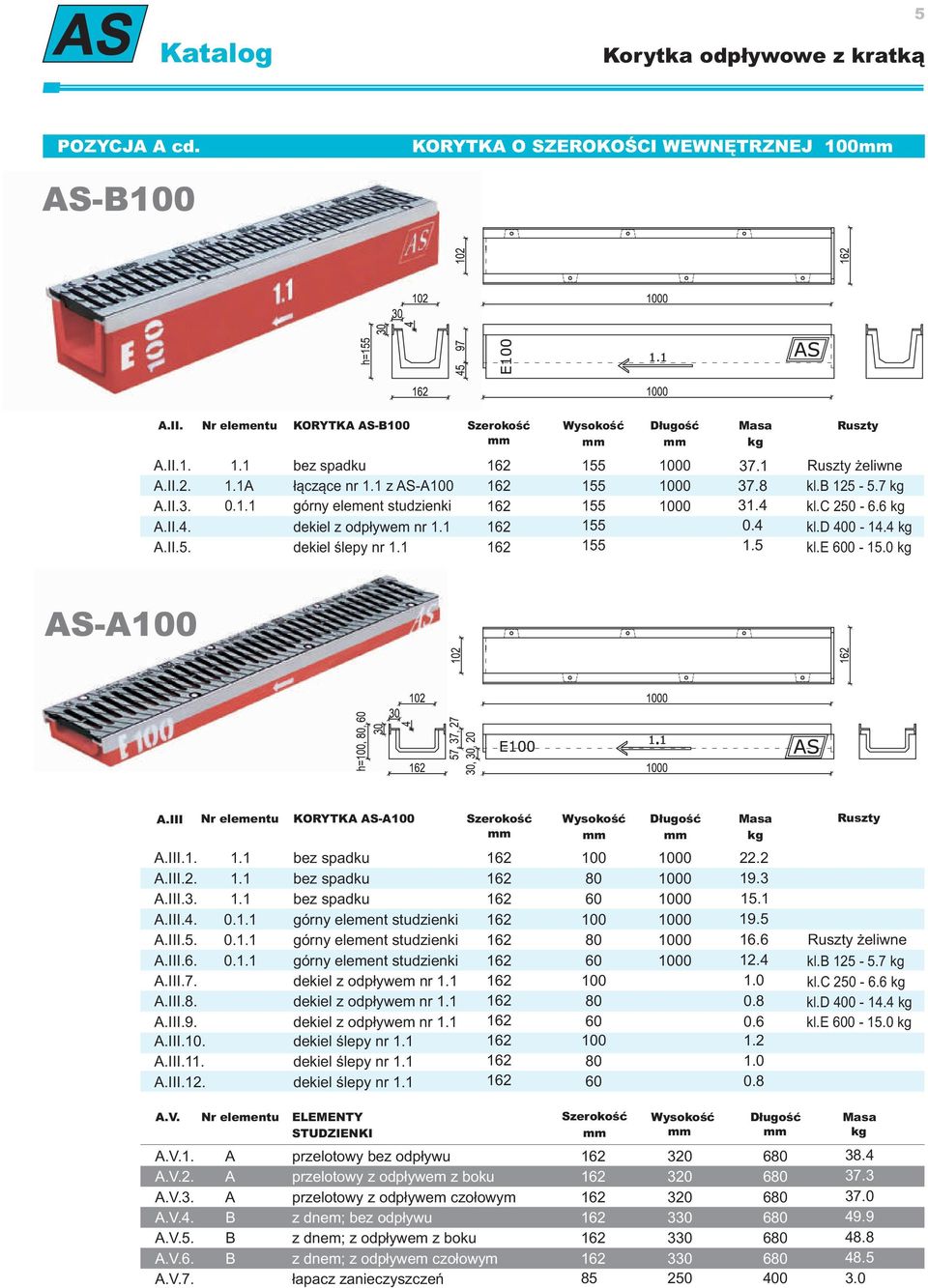

5 Katalog Korytka odpływowe z kratką 5 POZYCJA A cd. KORYTKA O SZEROKOŚCI WEWNĘTRZNEJ 100 AS-B100 A.II. Nr elementu KORYTKA AS-B100 Szerokość A.II bez spadku żeliwne A.II A łączące nr 1.1 z AS-A kl.b A.II górny element studzienki kl.c A.II.4. dekiel z odpływem nr kl.d A.II.5. dekiel ślepy nr kl.e AS-A100 A.III Nr elementu KORYTKA AS-A100 Szerokość A.III bez spadku A.III bez spadku A.III bez spadku A.III górny element studzienki A.III górny element studzienki A.III górny element studzienki A.III.7. A.III.8. A.III.9. A.III.10. dekiel z odpływem nr 1.1 dekiel z odpływem nr 1.1 dekiel z odpływem nr 1.1 dekiel ślepy nr A.III.11. dekiel ślepy nr A.III.12. dekiel ślepy nr żeliwne kl.b kl.c kl.d kl.e A.V. Nr elementu ELEMENTY STUDZIENKI Szerokość A.V.1. A przelotowy bez odpływu A.V.2. A przelotowy z odpływem z boku A.V.3. A przelotowy z odpływem czołowym A.V.4. B z dnem; bez odpływu A.V.5. B z dnem; z odpływem z boku A.V.6. B z dnem; z odpływem czołowym A.V.7. łapacz zanieczyszczeń

6 Katalog Korytka odpływowe z kratką 6 POZYCJA B KORYTKA O SZEROKOŚCI WEWNĘTRZNEJ 150 AS-150 AS-A150 B.I. Nr elementu KORYTKA AS-150 Szerokość B.I bez spadku B.I bez spadku B.I bez spadku B.I bez spadku B.I A łączące nr z nr B.I A łączące nr 1.1 z nr B.I A łączące nr 10.1 z nr B.I górny element studzienki górny element studzienki górny element studzienki B.I górny element studzienki B.I.12. dekiel z odpływem nr B.I.13. dekiel z odpływem nr B.I.14. dekiel z odpływem nr B.I.15. dekiel z odpływem nr B.I.16. dekiel ślepy nr B.I.17. dekiel ślepy nr B.I.18. dekiel ślepy nr B.I.19. dekiel ślepy nr żeliwne B.I kl.c B.I kl.d kl.e NOWOŚĆ B.II. Nr elementu KORYTKA AS-A150 Szerokość B.II bez spadku żeliwne B.II górny element studzienki kl.c B.II.3. dekiel z odpływem kl.d B.II.4. dekiel ślepy nr kl.e B.III. Nr elementu ELEMENTY STUDZIENKI Szerokość B.III.1. A przelotowy bez odpływu B.III.2. A przelotowy z odpływem z boku B.III.3. A przelotowy z odpływem czołowym B.III.4. B z dnem; bez odpływu B.III.5. B z dnem; z odpływem z boku B.III.6. B z dnem; z odpływem czołowym B.III.7. łapacz zanieczyszczeń

7 Katalog Korytka odpływowe z kratką 7 POZYCJA C KORYTKA O SZEROKOŚCI WEWNĘTRZNEJ 200 AS-200 C.I. Nr elementu KORYTKA AS-200 Szerokość C.I bez spadku C.I bez spadku C.I bez spadku C.I bez spadku C.I.5. C.I.6. C.I.7. C.I A 1.1A 10.1A łączące nr z nr 1.1 łączące nr 1.1 z nr 10.1 łączące nr 10.1 z nr 2.1 górny element studzienki C.I górny element studzienki C.I górny element studzienki C.I górny element studzienki C.I.12. dekiel z odpływem nr C.I.13. dekiel z odpływem nr C.I.14. dekiel z odpływem nr C.I.15. dekiel z odpływem nr C.I.16. dekiel ślepy nr C.I.17. dekiel ślepy nr C.I.18. dekiel ślepy nr C.I.19. dekiel ślepy nr żeliwne kl.c kl.d kl.e C.IV. Nr elementu ELEMENTY STUDZIENKI Szerokość C.IV.1. A przelotowy bez odpływu C.IV.2. A przelotowy z odpływem z boku C.IV.3. A przelotowy z odpływem czołowym C.IV4. B z dnem; bez odpływu C.IV.5. B z dnem; z odpływem z boku C.IV6. B z dnem; z odpływem czołowym C.IV.7. łapacz zanieczyszczeń

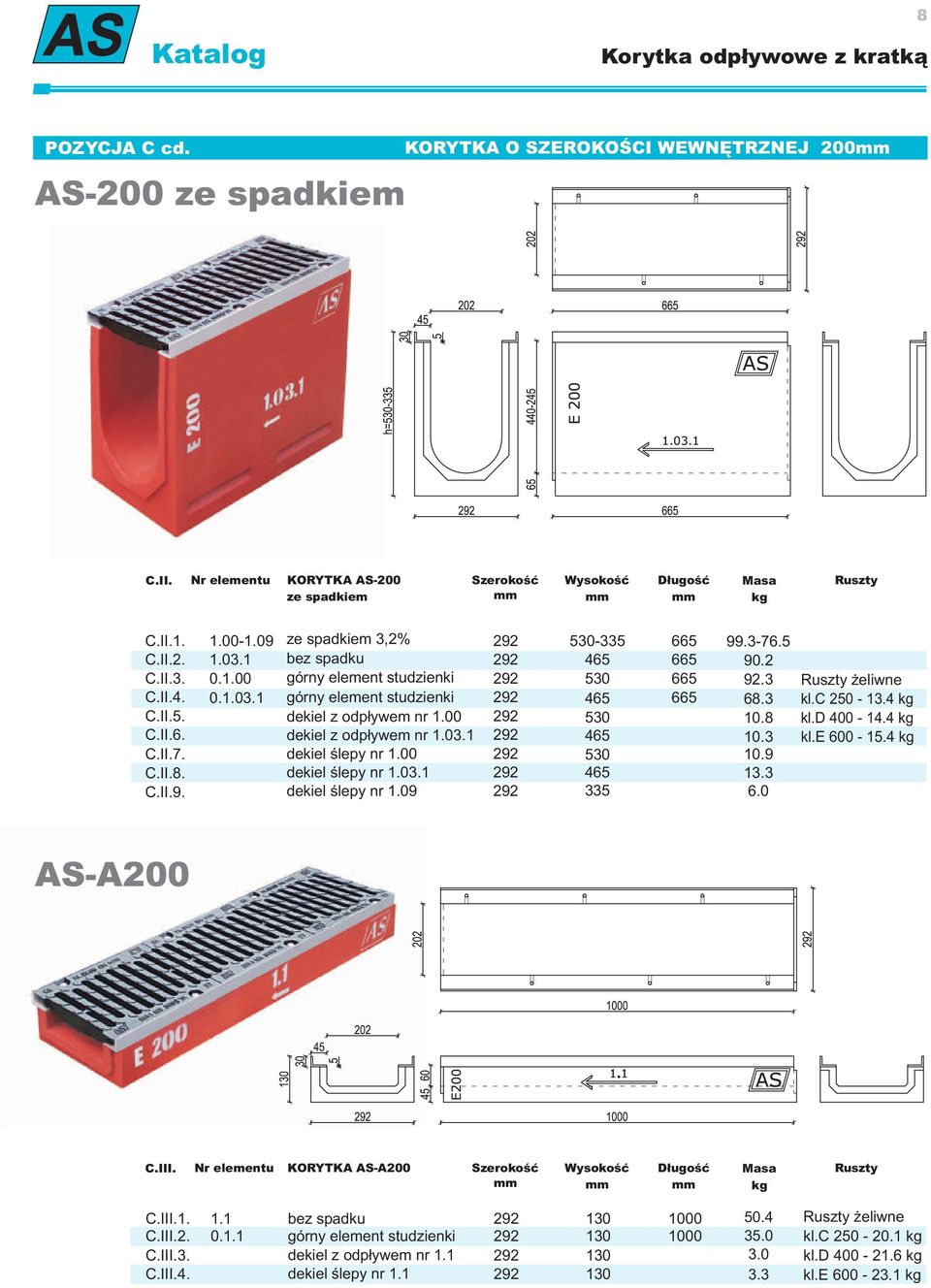

8 Katalog Korytka odpływowe z kratką 8 POZYCJA C cd. AS-200 ze spadkiem KORYTKA O SZEROKOŚCI WEWNĘTRZNEJ 200 C.II. Nr elementu KORYTKA AS-200 ze spadkiem Szerokość C.II ze spadkiem 3,2% C.II bez spadku C.II górny element studzienki C.II górny element studzienki C.II.5. dekiel z odpływem nr C.II.6. C.II.7. C.II.8. C.II.9. dekiel z odpływem nr dekiel ślepy nr 1.00 dekiel ślepy nr dekiel ślepy nr żeliwne kl.c kl.d kl.e AS-A200 C.III. Nr elementu KORYTKA AS-A200 Szerokość C.III bez spadku żeliwne C.III górny element studzienki kl.c C.III.3. dekiel z odpływem nr kl.d C.III.4. dekiel ślepy nr kl.e

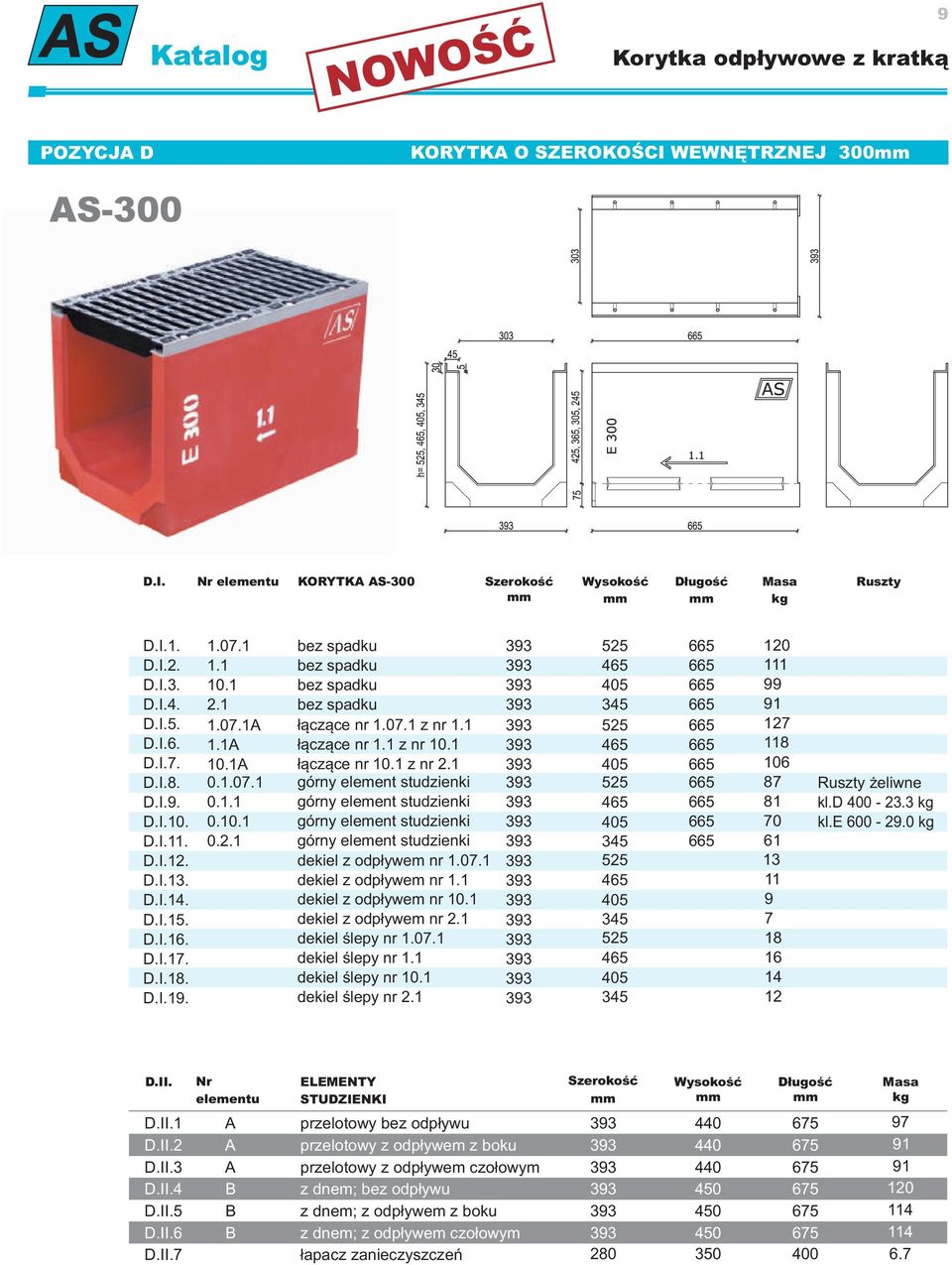

9 Katalog NOWOŚĆ Korytka odpływowe z kratką 9 POZYCJA D KORYTKA O SZEROKOŚCI WEWNĘTRZNEJ 300 AS-300 D.I. Nr elementu KORYTKA AS-300 Szerokość D.I bez spadku D.I bez spadku D.I bez spadku D.I bez spadku D.I.5. D.I.6. D.I.7. D.I A 1.1A 10.1A łączące nr z nr 1.1 łączące nr 1.1 z nr 10.1 łączące nr 10.1 z nr 2.1 górny element studzienki D.I górny element studzienki D.I górny element studzienki D.I.11. D.I górny element studzienki dekiel z odpływem nr D.I.13. dekiel z odpływem nr D.I.14. dekiel z odpływem nr D.I.15. D.I.16. dekiel z odpływem nr 2.1 dekiel ślepy nr D.I.17. dekiel ślepy nr D.I.18. dekiel ślepy nr D.I.19. dekiel ślepy nr żeliwne kl.d kl.e D.II. Nr elementu ELEMENTY STUDZIENKI Szerokość D.II.1 A przelotowy bez odpływu D.II.2 A przelotowy z odpływem z boku D.II.3 A przelotowy z odpływem czołowym D.II.4 B z dnem; bez odpływu D.II.5 B z dnem; z odpływem z boku D.II.6 B z dnem; z odpływem czołowym D.II.7 łapacz zanieczyszczeń

10 Katalog 10 Studzienki wielofunkcyjne POZYCJA E STUDZIENKA O SZEROKOŚCI WEWNĘTRZNEJ 200 AS-ST200 Oznakowanie CE - Norma PN-EN 1433:2005 Deklaracja Zgodności Atest Higieniczny HK/B/0786/01/2011 Nr Katalogowy E.I. NOWOŚĆ E.I Nr elementu Studzienka wielofunkcyjna Szerokość E.I górny element studzienki ,4 kl. C kl. D kl. E E.I. Nr elementu ELEMENTY STUDZIENKI Szerokość E.I.2 A przelotowy bez odpływu E.I.3. A przelotowy z odpływem z boku E.I.4. A przelotowy z odpływem czołowym E.I.5 B z dnem; bez odpływu E.I.6. B z dnem; z odpływem z boku E.I.7 B z dnem; z odpływem czołowym E.I.8. łapacz zanieczyszczeń POZYCJA F AS-ST300 Oznakowanie CE - Norma PN-EN 1433:2005 Deklaracja Zgodności Atest Higieniczny HK/B/0786/01/2011 Nr Katalogowy F.I. STUDZIENKA O SZEROKOŚCI WEWNĘTRZNEJ 300 NOWOŚĆ F.I Nr elementu Studzienka Szerokość wielofunkcyjna F.I górny element studzienki ,2 kl. D kl. E F.I. Nr elementu ELEMENTY STUDZIENKI Szerokość F.I.2 A przelotowy bez odpływu F.I.3. A przelotowy z odpływem z boku F.I.4. A przelotowy z odpływem czołowym F.I.5 B z dnem; bez odpływu F.I.6. B z dnem; z odpływem z boku F.I.7 B z dnem; z odpływem czołowym F.I.8. łapacz zanieczyszczeń

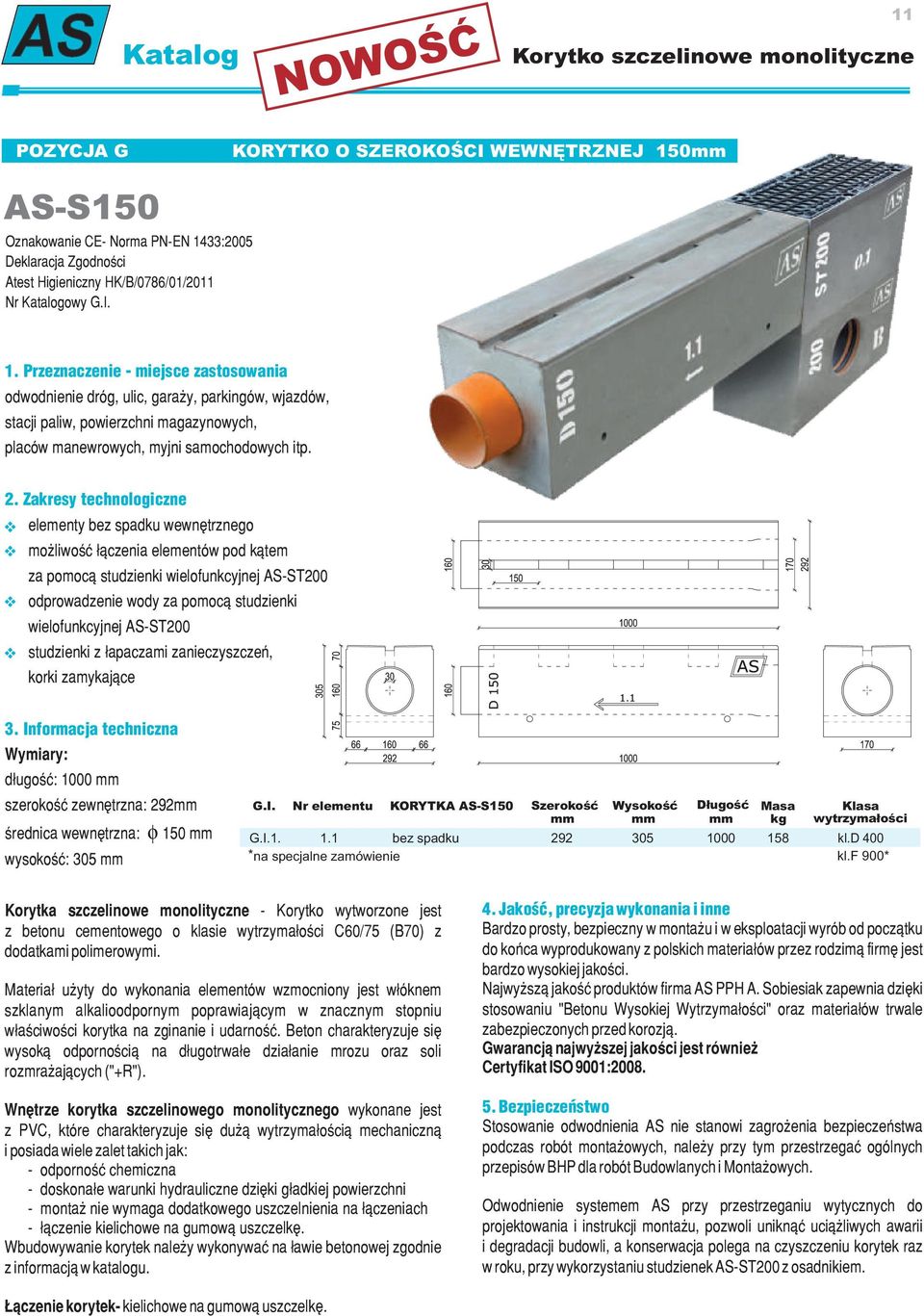

11 Katalog NOWOŚĆ 11 Korytko szczelinowe monolityczne POZYCJA G KORYTKO O SZEROKOŚCI WEWNĘTRZNEJ 150 AS-S150 Oznakowanie CE- Norma PN-EN 1433:2005 Deklaracja Zgodności Atest Higieniczny HK/B/0786/01/2011 Nr Katalogowy G.I. 1. Przeznaczenie - miejsce zastosowania odwodnienie dróg, ulic, garaży, parkingów, wjazdów, stacji paliw, powierzchni magazynowych, placów manewrowych, myjni samochodowych itp. 2. Zakresy technologiczne elementy bez spadku wewnętrznego możliwość łączenia elementów pod kątem za pomocą studzienki wielofunkcyjnej AS-ST200 odprowadzenie wody za pomocą studzienki wielofunkcyjnej AS-ST200 studzienki z łapaczami zanieczyszczeń, korki zamykające 3. Informacja techniczna Wymiary: długość: 1000 szerokość zewnętrzna: 292 średnica wewnętrzna: f150 wysokość: 305 G.I. Nr elementu KORYTKA AS-S150 Szerokość Klasa wytrzymałości G.I bez spadku kl.d 400 *na specjalne zamówienie kl.f 900* Korytka szczelinowe monolityczne - Korytko wytworzone jest z betonu cementowego o klasie wytrzymałości C60/75 (B70) z dodatkami polimerowymi. Materiał użyty do wykonania elementów wzmocniony jest włóknem szklanym alkalioodpornym poprawiającym w znacznym stopniu właściwości korytka na zginanie i udarność. Beton charakteryzuje się wysoką odpornością na długotrwałe działanie mrozu oraz soli rozmrażających ("+R"). Wnętrze korytka szczelinowego monolitycznego wykonane jest z PVC, które charakteryzuje się dużą wytrzymałością mechaniczną i posiada wiele zalet takich jak: - odporność chemiczna - doskonałe warunki hydrauliczne dzięki gładkiej powierzchni - montaż nie wymaga dodatkowego uszczelnienia na łączeniach - łączenie kielichowe na gumową uszczelkę. Wbudowywanie korytek należy wykonywać na ławie betonowej zgodnie z informacją w katalogu. 4. Jakość, precyzja wykonania i inne Bardzo prosty, bezpieczny w montażu i w eksploatacji wyrób od początku do końca wyprodukowany z polskich materiałów przez rodzimą firmę jest bardzo wysokiej jakości. Najwyższą jakość produktów firma AS PPH A. Sobiesiak zapewnia dzięki stosowaniu "Betonu Wysokiej Wytrzymałości" oraz materiałów trwale zabezpieczonych przed korozją. Gwarancją najwyższej jakości jest również Certyfikat ISO 9001: Bezpieczeństwo Stosowanie odwodnienia AS nie stanowi zagrożenia bezpieczeństwa podczas robót montażowych, należy przy tym przestrzegać ogólnych przepisów BHP dla robót Budowlanych i Montażowych. Odwodnienie systemem AS przy przestrzeganiu wytycznych do projektowania i instrukcji montażu, pozwoli uniknąć uciążliwych awarii i degradacji budowli, a konserwacja polega na czyszczeniu korytek raz w roku, przy wykorzystaniu studzienek AS-ST200 z osadnikiem. Łączenie korytek- kielichowe na gumową uszczelkę.

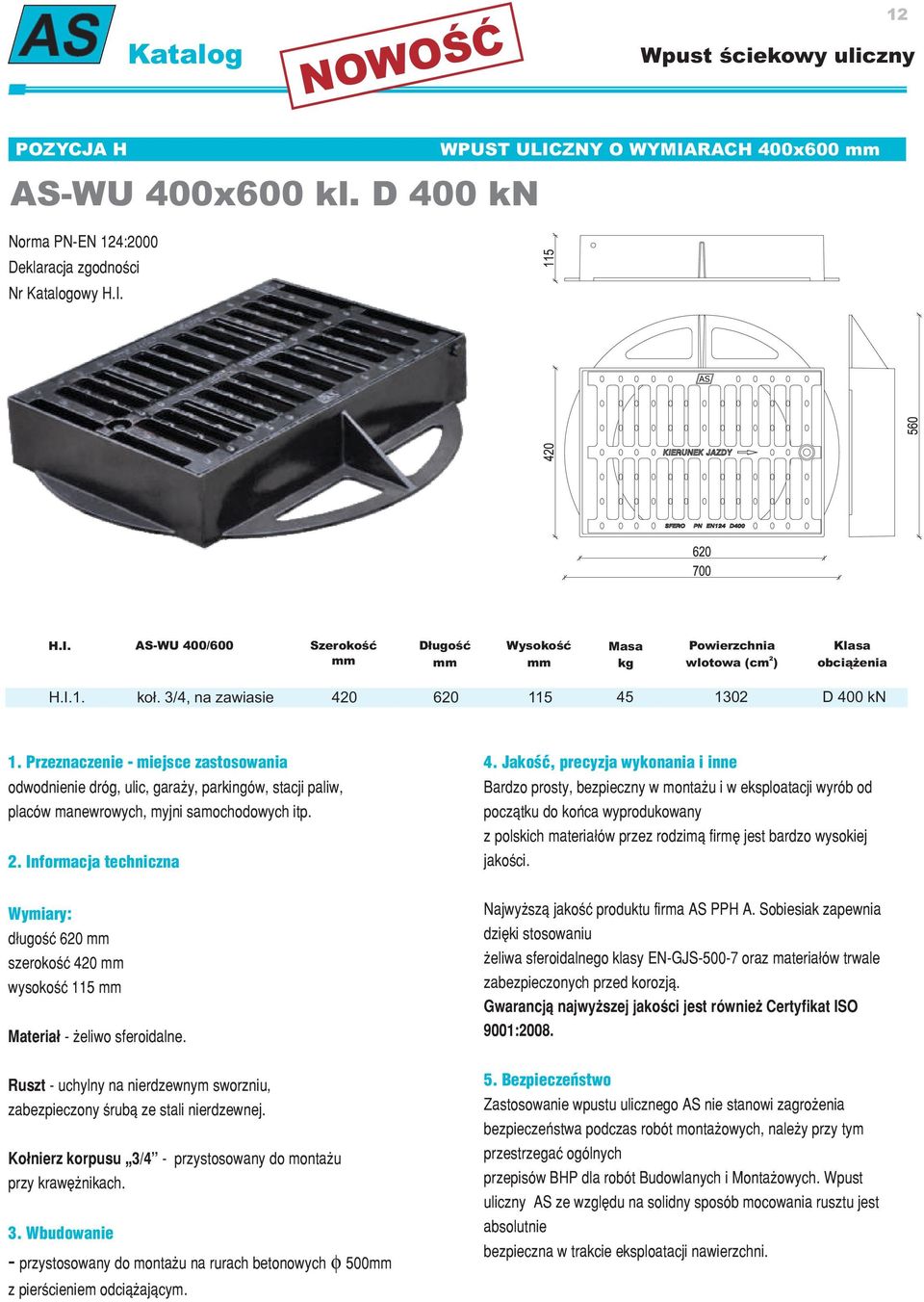

12 Katalog NOWOŚĆ 12 Wpust ściekowy uliczny POZYCJA H WPUST ULICZNY O WYMIARACH 400x600 AS-WU 400x600 kl. D 400 kn Norma PN-EN 124:2000 Deklaracja zgodności Nr Katalogowy H.I. H.I. AS-WU 400/600 Szerokość Powierzchnia 2 wlotowa (cm ) Klasa obciążenia H.I.1. koł. 3/4, na zawiasie D 400 kn 1. Przeznaczenie - miejsce zastosowania 4. Jakość, precyzja wykonania i inne odwodnienie dróg, ulic, garaży, parkingów, stacji paliw, placów manewrowych, myjni samochodowych itp. 2. Informacja techniczna Bardzo prosty, bezpieczny w montażu i w eksploatacji wyrób od początku do końca wyprodukowany z polskich materiałów przez rodzimą firmę jest bardzo wysokiej jakości. Wymiary: długość 620 szerokość 420 wysokość 115 Materiał - żeliwo sferoidalne. Ruszt - uchylny na nierdzewnym sworzniu, zabezpieczony śrubą ze stali nierdzewnej. Kołnierz korpusu 3/4 - przystosowany do montażu przy krawężnikach. 3. Wbudowanie - przystosowany do montażu na rurach betonowych f500 z pierścieniem odciążającym. Najwyższą jakość produktu firma AS PPH A. Sobiesiak zapewnia dzięki stosowaniu żeliwa sferoidalnego klasy EN-GJS oraz materiałów trwale zabezpieczonych przed korozją. Gwarancją najwyższej jakości jest również Certyfikat ISO 9001: Bezpieczeństwo Zastosowanie wpustu ulicznego AS nie stanowi zagrożenia bezpieczeństwa podczas robót montażowych, należy przy tym przestrzegać ogólnych przepisów BHP dla robót Budowlanych i Montażowych. Wpust uliczny AS ze względu na solidny sposób mocowania rusztu jest absolutnie bezpieczna w trakcie eksploatacji nawierzchni.

13 13 Technologia Odprowadzenie wody z ciągów odwodnień liniowych AS Górny element studzienki Odprowadzenie bezpośrednio - bez studzienek odpływowych 680 Element przelotowy 320 Łapacz Element z dnem 330 -podłączenie czołowe przy pomocy dekla z króćcem odpływowym -boczne, za pomocą otworu lub króćca osadzonego w ściance korytka -denne, przy pomocy otworu lub króćca usytuowanego w dnie koryta (rys. nr 5) Otwory odpływowe o średnicach 0 110, 0 160, 0 200, 0 250, Przy pomocy studzienek odpływowych lub odpływowo - osadnikowych. Studzienka w systemie AS składa się z: -elementu górnego z rusztem, z prostokątnym otworem w dnie -elementów pośrednich przelotowych A -elementu B z dnem (rys. nr 1; 2; 3; 4) Elementy studni łączone są na felc Otwory odpływowe o średnicach 0 110, 0 160, 0 200, 0 250, Zaleca się posadowienie osadnika poniżej strefy przemarzania gruntu. Studzienki odpływowe i odpływowo osadnikowe mogą być wyposażone w łapacze zanieczyszczeń. Łapacze wykonane są z blachy ocynkowanej, w ściankach i dnie znajdują się otwory do odsączania wody. Łapacz w systemie AS jest tak skonstruowany, że przy całkowitym wypełnieniu nie blokuje odpływu wody, jednak wówczas nie przechwytuje zanieczyszczeń. rys. 1 studzienka odpływowa rys. 2 studzienka osadnikowo-odpływowa rys. 3 studzienka odpływowa rys. 4 studzienka osadnikowo-odpływowa górny element studzienki z rusztem górny element studzienki z rusztem górny element studzienki z rusztem górny element studzienki z rusztem rys. 5 osadnik osadnik dekiel z odpływem odpływ w dnie lub w bocznej ścianie koryta

14 14 Technologia Zakresy technologiczne AS-100 Korytka bez spadku Korytka ze spadkiem 0,6% Korytka bez spadku Korytka ze spadkiem 0,6% Korytka bez spadku Korytka ze spadkiem 0,6% Korytka bez spadku B AS-100 AS 100 Korytka ze spadkiem 0,6% A B AS-100 Korytka ze spadkiem 0,6% Korytka bez spadku Korytka ze spadkiem 0,6% B AS-100, AS-B100, AS-A100 AS 100 (ze spadkiem 0,6%) AS B100, h=155 AS A100, h=100 AS A100, h=80 AS A100, h= A A A AS-150, AS-200, AS A A A A B AS-200, AS-200 ze spadkiem korytka bez spadku korytka bez spadku korytka bez spadku korytka ze spadkiem 3,2% korytka bez spadku korytka ze spadkiem 3,2% korytka bez spadku korytka ze spadkiem 3,2% A A

15 15 Technologia MOCOWANIE RUSZTÓW - bezpieczeństwo i eksploatacja Rodzaj mocowania Na śruby umiejscowione w okuciach (ramkach) ścianek korytek - sześć śrub na 1 mb. Mocowanie na śruby spełnia wymogi bezpieczeństwa w trudnych warunkach eksploatacji. Mocowanie to gwarantuje niezawodną współpracę rusztu z korpusem korytka i eliminuje wystąpienie jakichkolwiek luzów, które mają niejednokrotnie miejsce przy innych rozwiązaniach i są przyczyną wielu uszkodzeń całych systemów odwodnień. Śruby stosowane we wszystkich rodzajach mocowań wykonane są ze stali nierdzewnej o podwyższonej wytrzymałości, co zabezpiecza przed zerwaniem i uszkodzeniem. Śruby wkręcane są w ocynkowane gwintowane gniazda wyposażone w kanały przelotowe umożliwiające czyszczenie. Stosowanie śrub ze stali nierdzewnej zabezpiecza skutecznie przed korozją. Rozwiązanie takie umożliwia odkręcanie i przykręcanie śrub prostym przyrządem bez żadnych trudności. Sześć śrub na długości 1 metra to optymalna ilość, która jest gwarancją bezpieczeństwa, a jednocześnie nie powoduje zbyt dużych nakładów pracy przy eksploatacji. GNIAZDO DO CZYSZCZENIA A - A RUSZT LISTWA KOTWA Przykład oznaczenia korytek i rusztów SZEROKOŚĆ WEWNĘTRZNA 332 D NUMER W SYSTEMIE KIERUNEK SPŁYWU KLASA Miejsce wbudowania w/g normy PN-EN 1433:2005 Klasa A B C D E Obciążenie, kn Warunki eksploatacyjne Powierzchnie przeznaczone wyłącznie dla pieszych i rowerzystów Drogi i obszary dla pieszych, parkingi lub tereny parkowania samochodów osobowych Obszary przy krawężnikach maksimum 0,5 m w jezdnię i 0,2 m wgłąb chodnika Jezdnie dróg, obszary parkingowe dla wszystkich rodzajów pojazdów drogowych Powierzchnie poddane wysokim naciskom od kół pojazdów specjalistycznych i maszyn roboczych

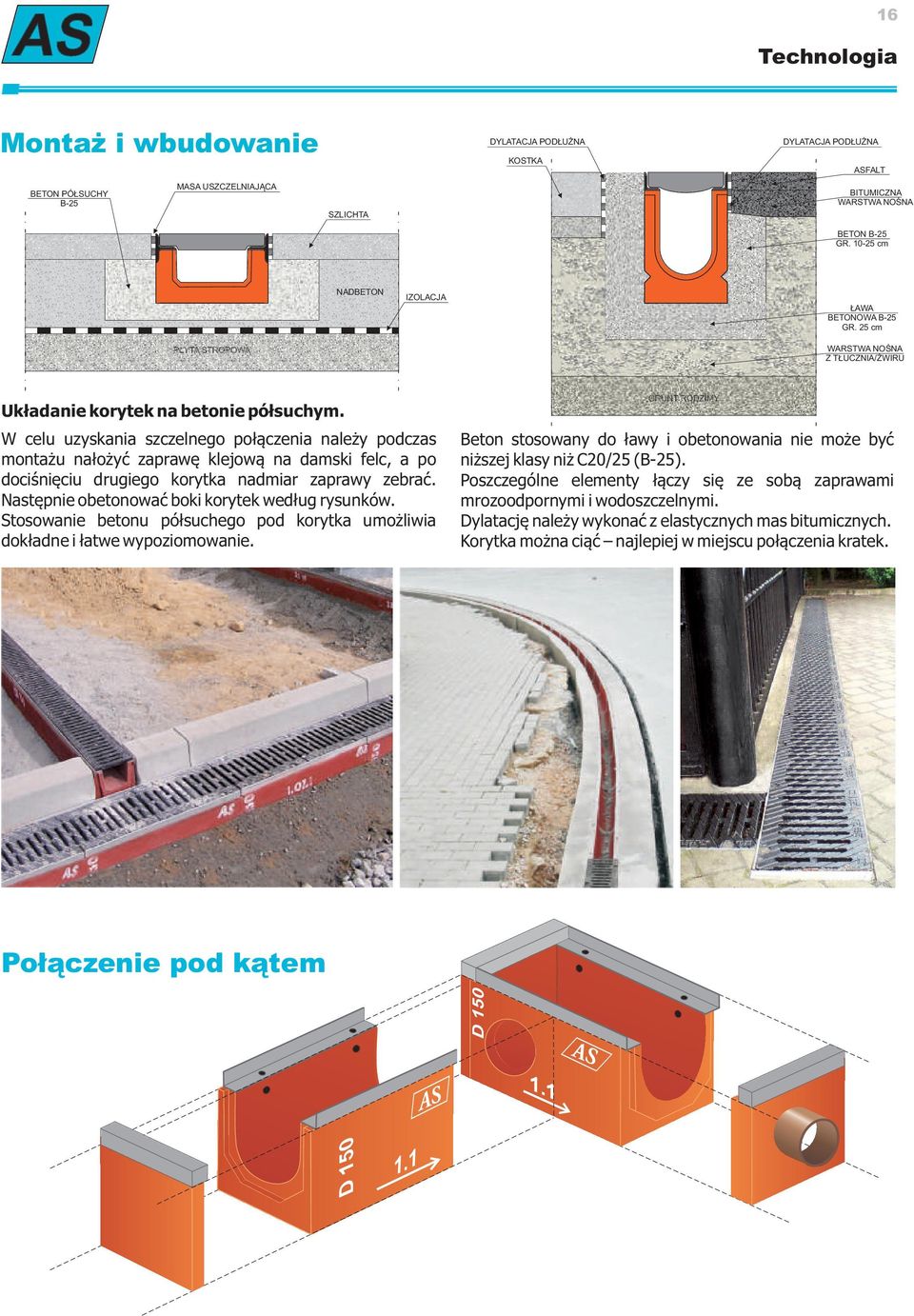

16 16 Technologia Montaż i wbudowanie DYLATACJA PODŁUŻNA KOSTKA DYLATACJA PODŁUŻNA ASFALT BETON PÓŁSUCHY B-25 MASA USZCZELNIAJĄCA SZLICHTA BITUMICZNA WARSTWA NOŚNA BETON B-25 GR cm NADBETON IZOLACJA ŁAWA BETONOWA B-25 GR. 25 cm PŁYTA STROPOWA WARSTWA NOŚNA Z TŁUCZNIA/ŻWIRU Układanie korytek na betonie półsuchym. W celu uzyskania szczelnego połączenia należy podczas montażu nałożyć zaprawę klejową na damski felc, a po dociśnięciu drugiego korytka nadmiar zaprawy zebrać. Następnie obetonować boki korytek według rysunków. Stosowanie betonu półsuchego pod korytka umożliwia dokładne i łatwe wypoziomowanie. GRUNT RODZIMY Beton stosowany do ławy i obetonowania nie może być niższej klasy niż C20/25 (B-25). Poszczególne elementy łączy się ze sobą zaprawami mrozoodpornymi i wodoszczelnymi. Dylatację należy wykonać z elastycznych mas bitumicznych. Korytka można ciąć najlepiej w miejscu połączenia kratek. Połączenie pod kątem 1.1 D 150 D

17 17 Listy referencyjne
