1 Konin, 22 luty 2010r. O Ś W I A D C Z E N I E Na podstawie art. 20 ust. 4 ustawy Prawo Budowlane oświadczam, Ŝe projekt budowlano wykonawczy pn. Uporządkowanie ogólnodostępnej przestrzeni publicznej w miejscowości Wysokie został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: 1

2 2

3 3

4 4

5 5

6 6

7 O P I S T E C H N I C Z N Y do projektu budowlano - wykonawczego uporządkowania ogólnodostępnej przestrzeni publicznej w miejscowości Wysokie kanalizacja deszczowa. 1. Podstawa opracowania - zlecenie Inwestora, - mapa sytuacyjna w skali 1:500, - warunki techniczne wydane przez ZUW w Koninie - uzgodnienia ZUD - obowiązujące normy i przepisy, - wizja lokalna w terenie, 2. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt budowlano - wykonawczy kanalizacji deszczowej odwodnienie projektowanego parkingu. Wody opadowe będą wprowadzane do kanalizacji deszczowej z nawierzchni utwardzonych tj. chodników i jezdni. 3. Bilans wód deszczowych Źródłem spływu wód deszczowych będą powierzchnie utwardzone (jezdnie, chodniki, parking). Powierzchnia zredukowana: F ZR = ( F 1 x ϕ 1 ) [ha] gdzie: F 1 powierzchnia obszaru skanalizowanego terenu; 540 m 2, ϕ 1 - współczynnik spływu, asfaltu równy 0,80; F ZR = 0,0677 x 0,80 = 0,054 ha Obliczenie nominalnego odpływu wód deszczowych: Q nom = F zr x q [l/s] q obliczeniowe natęŝenie deszczu równe 15 [l/(s*ha)], Q nom = 0,054 x 15 = 0,81 l/s Obliczenie maksymalnego odpływu wód deszczowych: Q max = F zr x q max x ϕ [l/s] q max maksymalne natęŝenie deszczu równe 130 [l/(s*ha)], ϕ - współczynnik opóźnienia równy 0,7 Q max = 0,054 x 130 x 0,7= 4,9 l/s 7

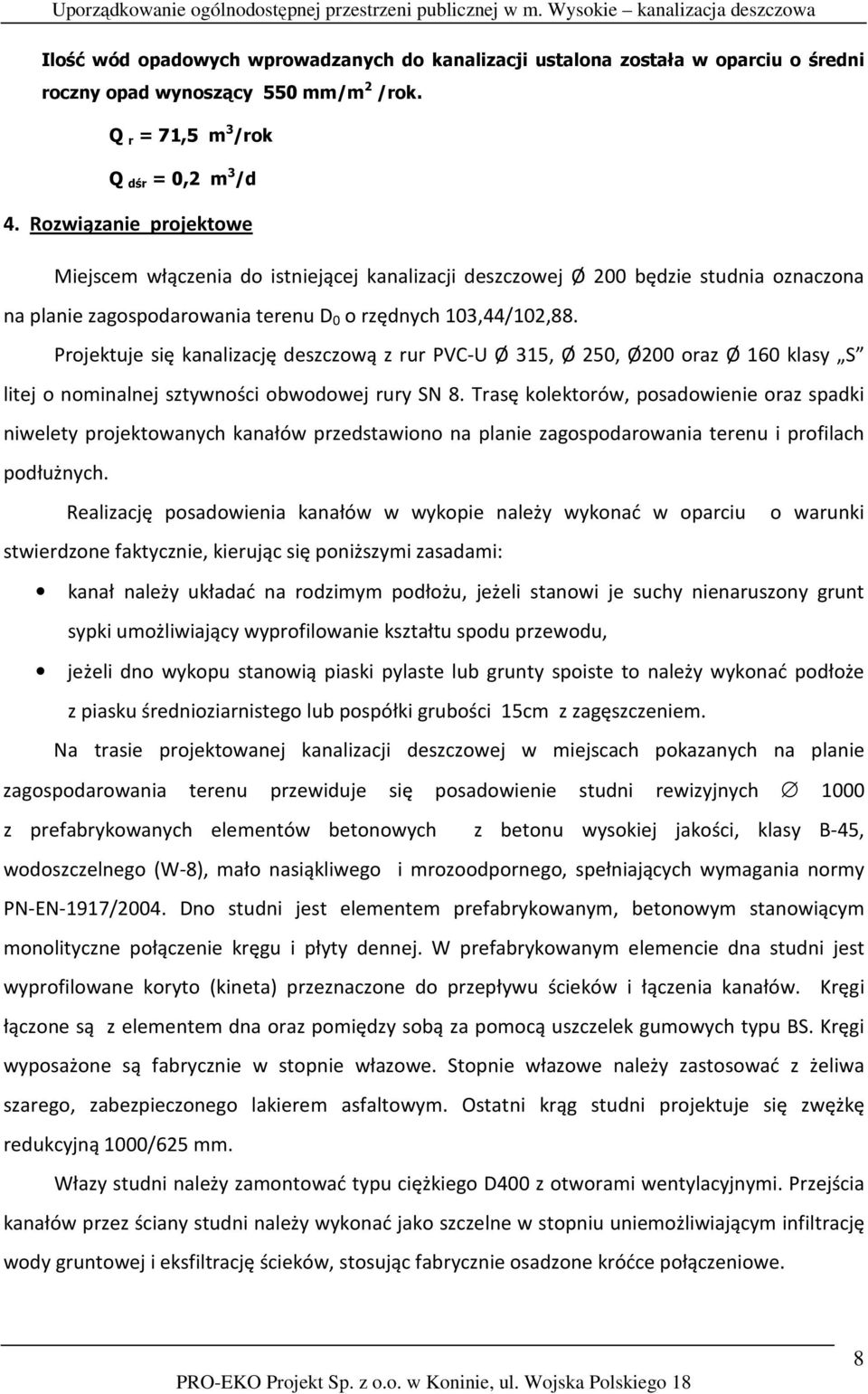

8 Ilość wód opadowych wprowadzanych do kanalizacji ustalona została w oparciu o średni roczny opad wynoszący 550 mm/m 2 /rok. Q r = 71,5 m 3 /rok Q dśr = 0,2 m 3 /d 4. Rozwiązanie projektowe Miejscem włączenia do istniejącej kanalizacji deszczowej Ø 200 będzie studnia oznaczona na planie zagospodarowania terenu D 0 o rzędnych 103,44/102,88. Projektuje się kanalizację deszczową z rur PVC-U Ø 315, Ø 250, Ø200 oraz Ø 160 klasy S litej o nominalnej sztywności obwodowej rury SN 8. Trasę kolektorów, posadowienie oraz spadki niwelety projektowanych kanałów przedstawiono na planie zagospodarowania terenu i profilach podłużnych. Realizację posadowienia kanałów w wykopie należy wykonać w oparciu o warunki stwierdzone faktycznie, kierując się poniższymi zasadami: kanał należy układać na rodzimym podłożu, jeżeli stanowi je suchy nienaruszony grunt sypki umożliwiający wyprofilowanie kształtu spodu przewodu, jeżeli dno wykopu stanowią piaski pylaste lub grunty spoiste to należy wykonać podłoże z piasku średnioziarnistego lub pospółki grubości 15cm z zagęszczeniem. Na trasie projektowanej kanalizacji deszczowej w miejscach pokazanych na planie zagospodarowania terenu przewiduje się posadowienie studni rewizyjnych 1000 z prefabrykowanych elementów betonowych z betonu wysokiej jakości, klasy B-45, wodoszczelnego (W-8), mało nasiąkliwego i mrozoodpornego, spełniających wymagania normy PN-EN-1917/2004. Dno studni jest elementem prefabrykowanym, betonowym stanowiącym monolityczne połączenie kręgu i płyty dennej. W prefabrykowanym elemencie dna studni jest wyprofilowane koryto (kineta) przeznaczone do przepływu ścieków i łączenia kanałów. Kręgi łączone są z elementem dna oraz pomiędzy sobą za pomocą uszczelek gumowych typu BS. Kręgi wyposażone są fabrycznie w stopnie włazowe. Stopnie włazowe należy zastosować z żeliwa szarego, zabezpieczonego lakierem asfaltowym. Ostatni krąg studni projektuje się zwężkę redukcyjną 1000/625 mm. Włazy studni należy zamontować typu ciężkiego D400 z otworami wentylacyjnymi. Przejścia kanałów przez ściany studni należy wykonać jako szczelne w stopniu uniemożliwiającym infiltrację wody gruntowej i eksfiltrację ścieków, stosując fabrycznie osadzone króćce połączeniowe. 8

9 Woda deszczowa będzie zbierana z ulic i parkingu za pomocą projektowanych wpustów ulicznych Ø 500 i kierowana do projektowanego kanału deszczowego. 5. Roboty przygotowawcze Pierwszą czynnością przed przystąpieniem do wykonania wykopów jest wyznaczenie osi przewodów oraz założenie kołków świadków. Następnie należy wyznaczyć krawędzie wykopu. W oparciu o plan sytuacyjno-wysokościowy i profile podłużne należy ustalić lokalizację urządzeń podziemnego uzbrojenia terenu i wykonać próbne przekopy w celu ich odsłonięcia. W przypadku natrafienia na niezinwentaryzowane uzbrojenie podziemne należy powiadomić użytkownika urządzenia. 6. Roboty ziemne Roboty ziemne prowadzić mechanicznie, natomiast w miejscach występowania uzbrojenia podziemnego ręcznie z zachowaniem warunków bezpieczeństwa. Wykopy wykonywać jako pionowe, wąsko przestrzenne. Odsłonięte uzbrojenie istniejące zabezpieczyć przed uszkodzeniem poprzez podwieszenie. Zasypkę rur do wysokości 0,3 m ponad wierzch rury wykonać ręcznie. Otwarte wykopy w trakcie robót zabezpieczyć a w porze nocnej oświetlić, przy przejściach ustawić kładki dla pieszych. Wykop w trakcie wykonywania robót zabezpieczyć i oznakować zgodnie z obowiązującymi przepisami. Rury użyte do budowy przyłącza kanalizacyjnego powinny spełniać wymogi stosownych norm oraz posiadać atesty i dopuszczenia. Opuszczenie i układanie rur na dnie wykopu odbywać się może dopiero po wykonaniu podłoża. Przewód po opuszczeniu powinien ściśle przylegać do podłoża na całej swej długości w co najmniej ¼ swego obwodu. 6. Uwagi końcowe Całość robót prowadzić zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano-montażowych z zachowaniem przepisów BHP oraz wytycznych podanych w Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia roku w sprawie bezpieczeństwa, higieny pracy przy eksploatacji, remontach, konserwacji sieci kanalizacyjnej (Dz. U. nr 96 poz. 437 z 1993 roku). Przed zasypaniem dokonać inwentaryzacji geodezyjnej wykonanych robót zanikowych. Opracował: K. Andrzejewska 9

10 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW PRZYŁĄCZA KANALIZACJI DESZCZOWEJ L.p. Nazwa materiału j.m. Ilość 1. Rura PVC-U 315 SN8 mb Rura PVC-U 250 SN8 mb Rura PVC-U 200 SN8 mb 6 4. Rura PVC-U 160 SN8 mb Studnia 1000 z włazem Ŝeliwnym D400 szt Wpust uliczny 500 bez osadnika szt. 8 10
