Załącznik nr 2 WYMAGANIA DLA UZUPEŁNIAJĄCEGO OPROGRAMOWANIA JEDNOSTKI CENTRALNEJ SYSTEMU MONITOROWANIA JAKOŚCI ENERGII ELEKTRYCZNEJ

Transkrypt

1 Załącznik nr 2 WYMAGANIA DLA UZUPEŁNIAJĄCEGO OPROGRAMOWANIA JEDNOSTKI CENTRALNEJ SYSTEMU MONITOROWANIA JAKOŚCI ENERGII ELEKTRYCZNEJ

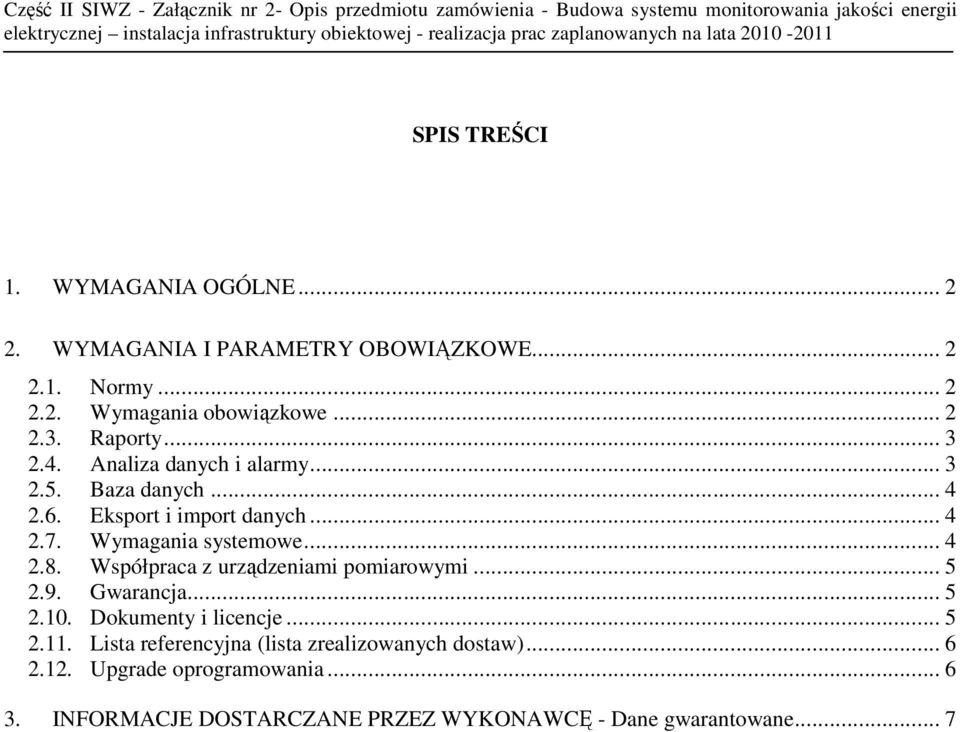

2 SPIS TREŚCI 1. WYMAGANIA OGÓLNE WYMAGANIA I PARAMETRY OBOWIĄZKOWE Normy Wymagania obowiązkowe Raporty Analiza danych i alarmy Baza danych Eksport i import danych Wymagania systemowe Współpraca z urządzeniami pomiarowymi Gwarancja Dokumenty i licencje Lista referencyjna (lista zrealizowanych dostaw) Upgrade oprogramowania INFORMACJE DOSTARCZANE PRZEZ WYKONAWCĘ - Dane gwarantowane... 7

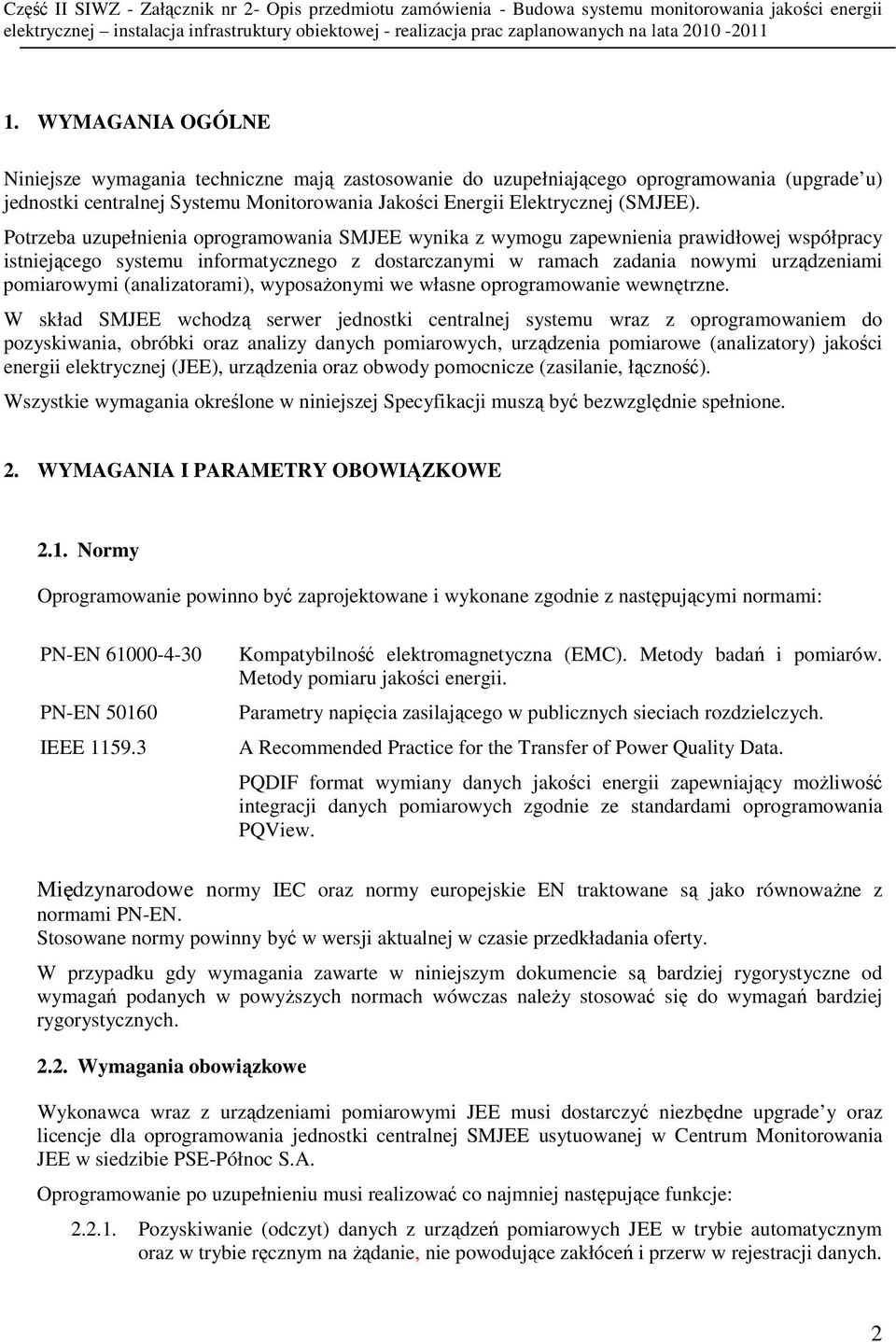

3 1. WYMAGANIA OGÓLNE Niniejsze wymagania techniczne mają zastosowanie do uzupełniającego oprogramowania (upgrade u) jednostki centralnej Systemu Monitorowania Jakości Energii Elektrycznej (SMJEE). Potrzeba uzupełnienia oprogramowania SMJEE wynika z wymogu zapewnienia prawidłowej współpracy istniejącego systemu informatycznego z dostarczanymi w ramach zadania nowymi urządzeniami pomiarowymi (analizatorami), wyposaŝonymi we własne oprogramowanie wewnętrzne. W skład SMJEE wchodzą serwer jednostki centralnej systemu wraz z oprogramowaniem do pozyskiwania, obróbki oraz analizy danych pomiarowych, urządzenia pomiarowe (analizatory) jakości energii elektrycznej (JEE), urządzenia oraz obwody pomocnicze (zasilanie, łączność). Wszystkie wymagania określone w niniejszej Specyfikacji muszą być bezwzględnie spełnione. 2. WYMAGANIA I PARAMETRY OBOWIĄZKOWE 2.1. Normy Oprogramowanie powinno być zaprojektowane i wykonane zgodnie z następującymi normami: PN-EN PN-EN IEEE Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Metody pomiaru jakości energii. Parametry napięcia zasilającego w publicznych sieciach rozdzielczych. A Recommended Practice for the Transfer of Power Quality Data. PQDIF format wymiany danych jakości energii zapewniający moŝliwość integracji danych pomiarowych zgodnie ze standardami oprogramowania PQView. Międzynarodowe normy IEC oraz normy europejskie EN traktowane są jako równowaŝne z normami PN-EN. Stosowane normy powinny być w wersji aktualnej w czasie przedkładania oferty. W przypadku gdy wymagania zawarte w niniejszym dokumencie są bardziej rygorystyczne od wymagań podanych w powyŝszych normach wówczas naleŝy stosować się do wymagań bardziej rygorystycznych Wymagania obowiązkowe Wykonawca wraz z urządzeniami pomiarowymi JEE musi dostarczyć niezbędne upgrade y oraz licencje dla oprogramowania jednostki centralnej SMJEE usytuowanej w Centrum Monitorowania JEE w siedzibie PSE-Północ S.A. Oprogramowanie po uzupełnieniu musi realizować co najmniej następujące funkcje: Pozyskiwanie (odczyt) danych z urządzeń pomiarowych JEE w trybie automatycznym oraz w trybie ręcznym na Ŝądanie, nie powodujące zakłóceń i przerw w rejestracji danych. 2

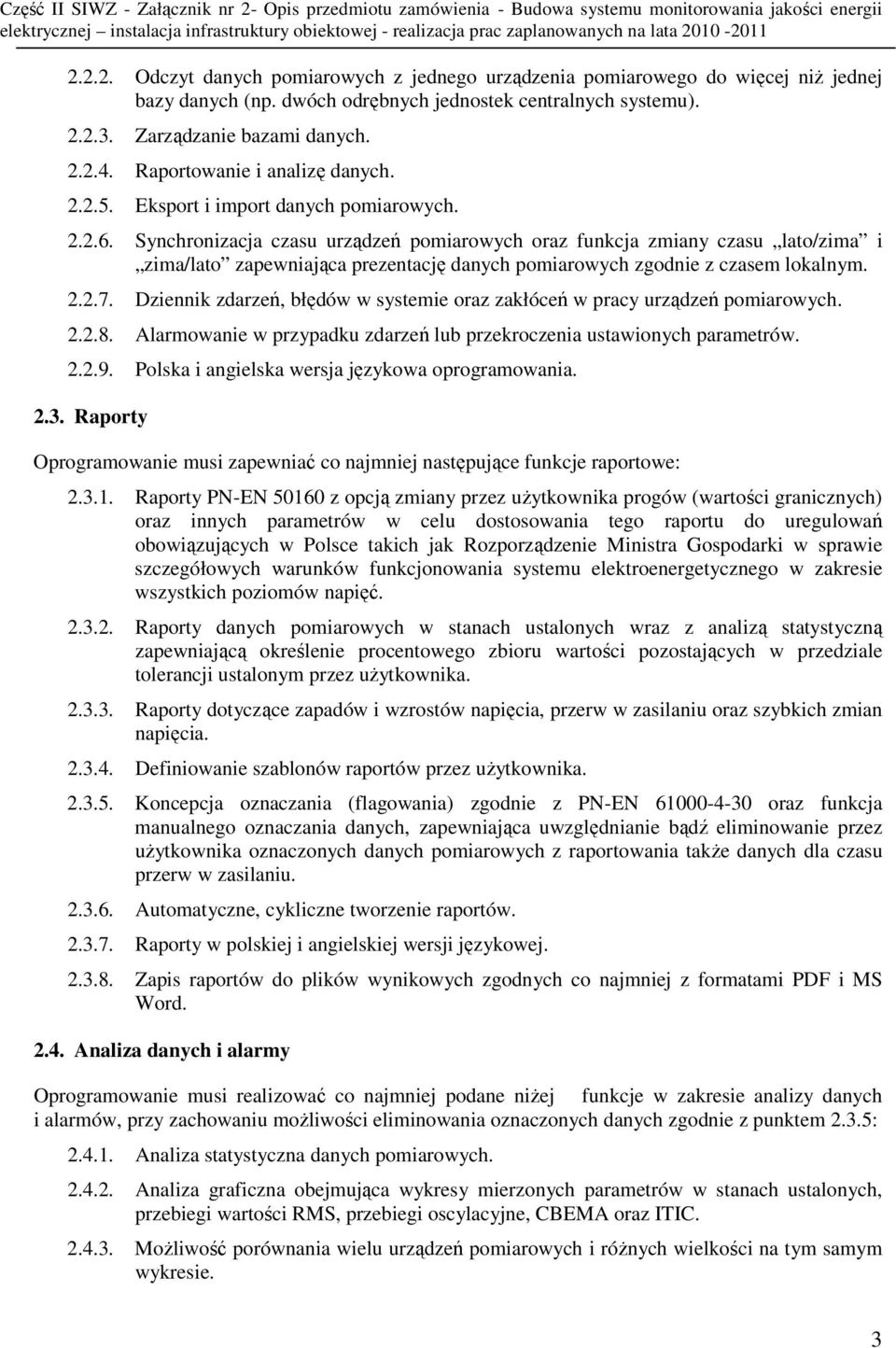

4 Odczyt danych pomiarowych z jednego urządzenia pomiarowego do więcej niŝ jednej bazy danych (np. dwóch odrębnych jednostek centralnych systemu) Zarządzanie bazami danych Raportowanie i analizę danych Eksport i import danych pomiarowych Synchronizacja czasu urządzeń pomiarowych oraz funkcja zmiany czasu lato/zima i zima/lato zapewniająca prezentację danych pomiarowych zgodnie z czasem lokalnym Dziennik zdarzeń, błędów w systemie oraz zakłóceń w pracy urządzeń pomiarowych Alarmowanie w przypadku zdarzeń lub przekroczenia ustawionych parametrów Polska i angielska wersja językowa oprogramowania Raporty Oprogramowanie musi zapewniać co najmniej następujące funkcje raportowe: Raporty PN-EN z opcją zmiany przez uŝytkownika progów (wartości granicznych) oraz innych parametrów w celu dostosowania tego raportu do uregulowań obowiązujących w Polsce takich jak Rozporządzenie Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego w zakresie wszystkich poziomów napięć Raporty danych pomiarowych w stanach ustalonych wraz z analizą statystyczną zapewniającą określenie procentowego zbioru wartości pozostających w przedziale tolerancji ustalonym przez uŝytkownika Raporty dotyczące zapadów i wzrostów napięcia, przerw w zasilaniu oraz szybkich zmian napięcia Definiowanie szablonów raportów przez uŝytkownika Koncepcja oznaczania (flagowania) zgodnie z PN-EN oraz funkcja manualnego oznaczania danych, zapewniająca uwzględnianie bądź eliminowanie przez uŝytkownika oznaczonych danych pomiarowych z raportowania takŝe danych dla czasu przerw w zasilaniu Automatyczne, cykliczne tworzenie raportów Raporty w polskiej i angielskiej wersji językowej Zapis raportów do plików wynikowych zgodnych co najmniej z formatami PDF i MS Word Analiza danych i alarmy Oprogramowanie musi realizować co najmniej podane niŝej funkcje w zakresie analizy danych i alarmów, przy zachowaniu moŝliwości eliminowania oznaczonych danych zgodnie z punktem 2.3.5: Analiza statystyczna danych pomiarowych Analiza graficzna obejmująca wykresy mierzonych parametrów w stanach ustalonych, przebiegi wartości RMS, przebiegi oscylacyjne, CBEMA oraz ITIC MoŜliwość porównania wielu urządzeń pomiarowych i róŝnych wielkości na tym samym wykresie. 3

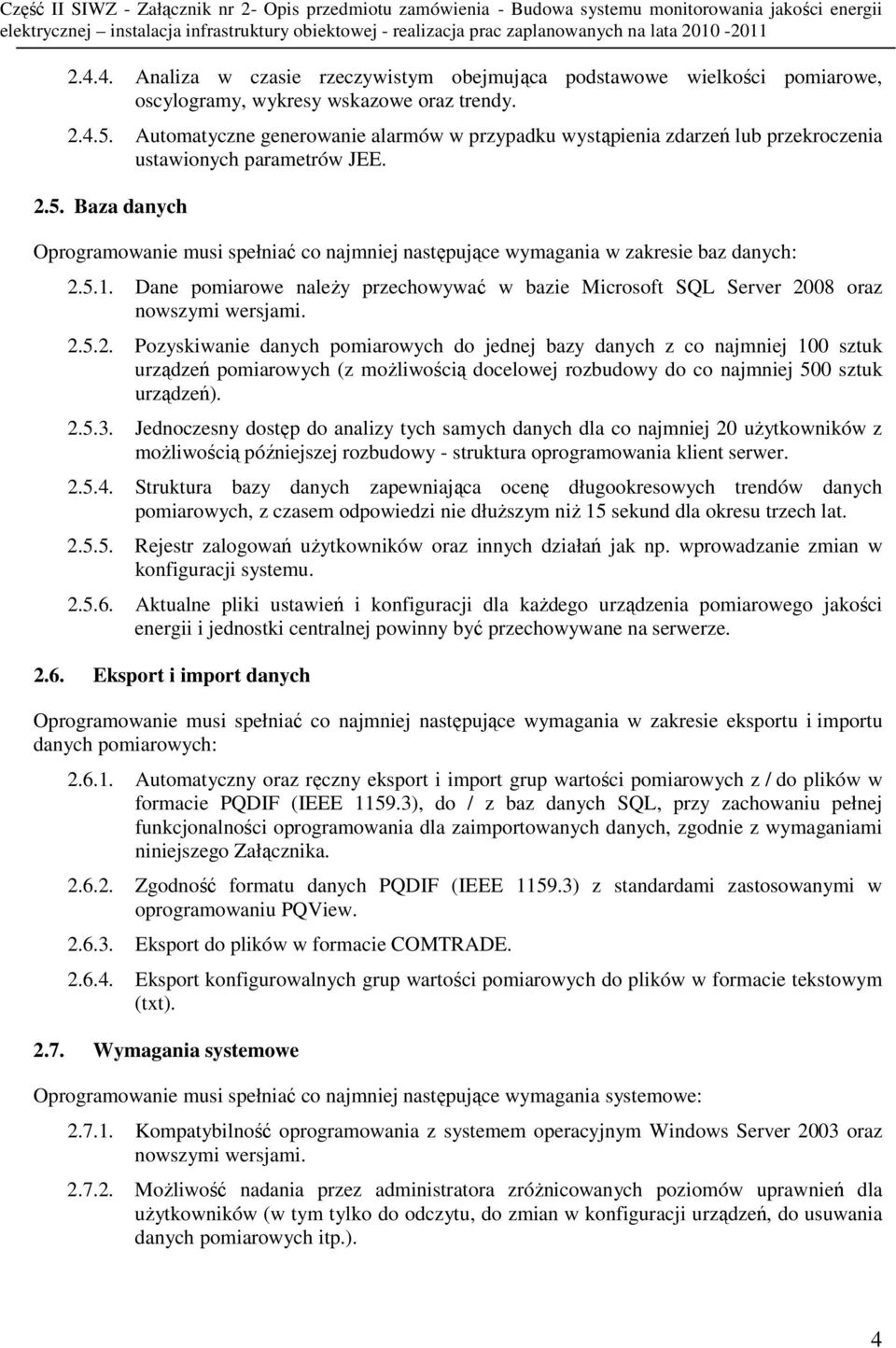

5 Analiza w czasie rzeczywistym obejmująca podstawowe wielkości pomiarowe, oscylogramy, wykresy wskazowe oraz trendy Automatyczne generowanie alarmów w przypadku wystąpienia zdarzeń lub przekroczenia ustawionych parametrów JEE Baza danych Oprogramowanie musi spełniać co najmniej następujące wymagania w zakresie baz danych: Dane pomiarowe naleŝy przechowywać w bazie Microsoft SQL Server 2008 oraz nowszymi wersjami Pozyskiwanie danych pomiarowych do jednej bazy danych z co najmniej 100 sztuk urządzeń pomiarowych (z moŝliwością docelowej rozbudowy do co najmniej 500 sztuk urządzeń) Jednoczesny dostęp do analizy tych samych danych dla co najmniej 20 uŝytkowników z moŝliwością późniejszej rozbudowy - struktura oprogramowania klient serwer Struktura bazy danych zapewniająca ocenę długookresowych trendów danych pomiarowych, z czasem odpowiedzi nie dłuŝszym niŝ 15 sekund dla okresu trzech lat Rejestr zalogowań uŝytkowników oraz innych działań jak np. wprowadzanie zmian w konfiguracji systemu Aktualne pliki ustawień i konfiguracji dla kaŝdego urządzenia pomiarowego jakości energii i jednostki centralnej powinny być przechowywane na serwerze Eksport i import danych Oprogramowanie musi spełniać co najmniej następujące wymagania w zakresie eksportu i importu danych pomiarowych: Automatyczny oraz ręczny eksport i import grup wartości pomiarowych z / do plików w formacie PQDIF (IEEE ), do / z baz danych SQL, przy zachowaniu pełnej funkcjonalności oprogramowania dla zaimportowanych danych, zgodnie z wymaganiami niniejszego Załącznika Zgodność formatu danych PQDIF (IEEE ) z standardami zastosowanymi w oprogramowaniu PQView Eksport do plików w formacie COMTRADE Eksport konfigurowalnych grup wartości pomiarowych do plików w formacie tekstowym (txt) Wymagania systemowe Oprogramowanie musi spełniać co najmniej następujące wymagania systemowe: Kompatybilność oprogramowania z systemem operacyjnym Windows Server 2003 oraz nowszymi wersjami MoŜliwość nadania przez administratora zróŝnicowanych poziomów uprawnień dla uŝytkowników (w tym tylko do odczytu, do zmian w konfiguracji urządzeń, do usuwania danych pomiarowych itp.). 4

6 2.8. Współpraca z urządzeniami pomiarowymi Oprogramowanie musi spełniać następujące wymagania w zakresie współpracy z urządzeniami pomiarowymi: Zapewnienie pełnej funkcjonalności zgodnie z wymaganiami zawartymi w niniejszej specyfikacji w odniesieniu do wszystkich urządzeń tego samego Producenta MoŜliwość gromadzenia danych w jednej bazie danych z urządzeń pomiarowych klasy A wykonanych w wersji stacjonarnej oraz przenośnej Gwarancja Wykonawca jest zobowiązany do udzielenia co najmniej 60-miesięcznej gwarancji i rękojmi na realizowany przedmiot zamówienia. Okres gwarancji jest liczony od terminu protokolarnego odbioru końcowego przedmiotu zamówienia Zamawiający zawiadomi Wykonawcę w formie pisemnej o zauwaŝonych i wymagających naprawy gwarancyjnej wadach niezwłocznie po ich ujawnieniu. W zawiadomieniu Zamawiający poda krótki opis wady W ramach gwarancji Wykonawca jest zobowiązany do usuwania wad przedmiotu zamówienia. W okresie gwarancyjnym Wykonawca wykona naprawę w terminie 10 dni roboczych od dnia zawiadomienia o ujawnieniu wady. W szczególnych przypadkach dopuszcza się wydłuŝenie okresu naprawy do 30 dni, przy czym przedmiot zamówienia musi realizować swoje podstawowe funkcje Dokumenty i licencje Dokumenty dostarczane razem z ofertą. Wykonawca wraz z ofertą dostarczy listę referencyjną wymienioną w pkt oraz wypełnioną tabelę danych gwarantowanych oferowanego oprogramowania SMJEE zgodnie z pkt Dokumenty i licencje dostarczane po popisaniu Umowy: Wykonawca po podpisaniu Umowy, przed uruchomieniem i przekazaniem do eksploatacji dostarczy dokumenty oraz licencje wymienione w tabeli: Lp. Opis 1 Płyty instalacyjne CD z upgrade mi oraz oprogramowaniem SMJEE wraz z licencjami wymaganymi dla zapewnienia pełnej funkcjonalności oprogramowania zgodnie z niniejszą specyfikacją. 2 Opis struktury bazy danych uŝywanej do przechowywania danych pomiarowych JEE wraz z narzędziami do tworzenia i zarządzania bazą danych. 3 Informacje dotyczące tworzenia kopii zapasowych (bezpieczeństwa) oraz procedur ich odtwarzania zarówno dla baz danych pomiarowych jak i plików ustawień i konfiguracji systemu i aplikacji. 4 Instrukcje instalacji oraz obsługi oprogramowania w języku polskim i angielskim. Razem z dostawą naleŝy dostarczyć 6 egzemplarzy drukowanych 5

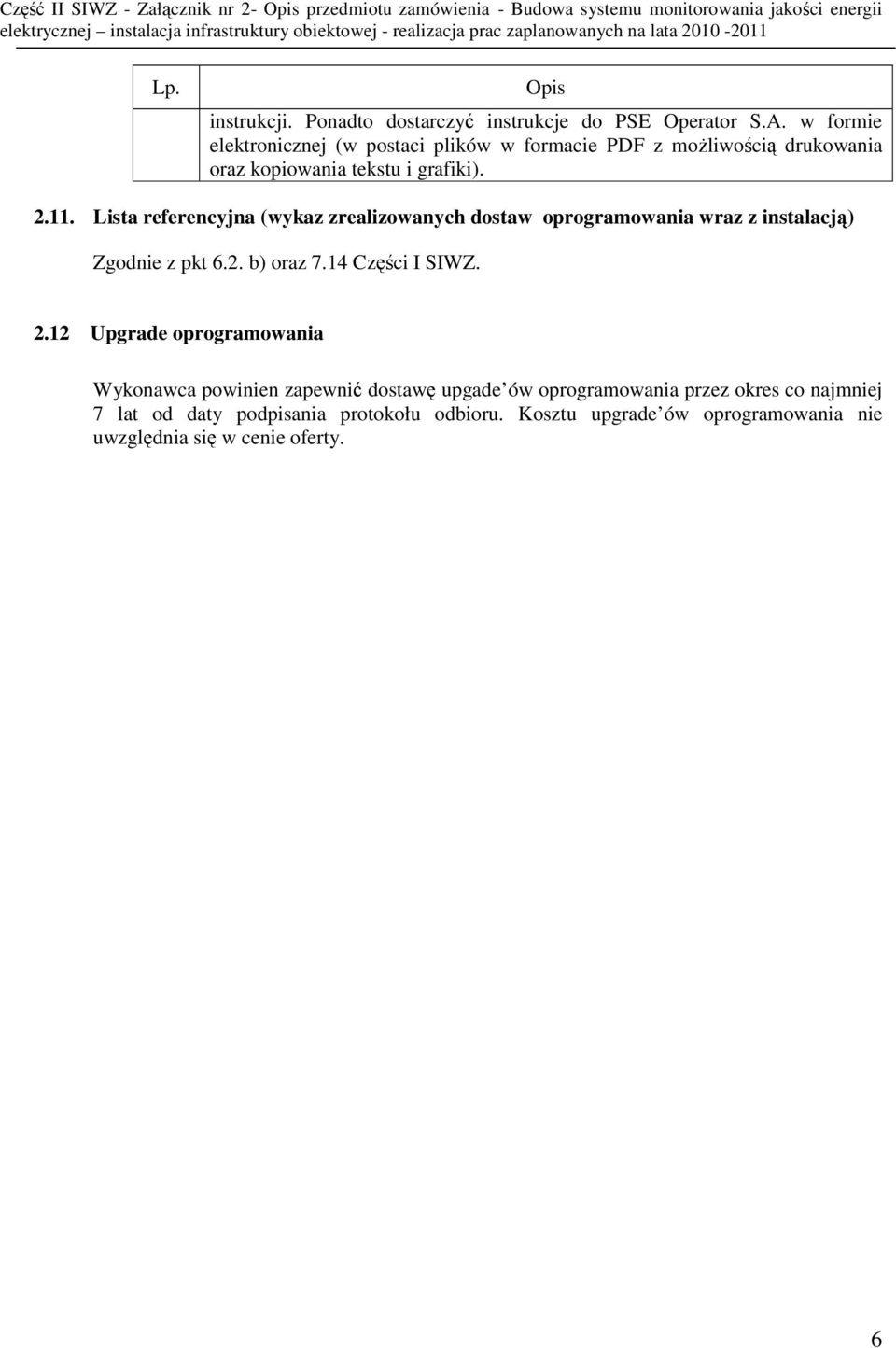

7 Lp. Opis instrukcji. Ponadto dostarczyć instrukcje do PSE Operator S.A. w formie elektronicznej (w postaci plików w formacie PDF z moŝliwością drukowania oraz kopiowania tekstu i grafiki) Lista referencyjna (wykaz zrealizowanych dostaw oprogramowania wraz z instalacją) Zgodnie z pkt 6.2. b) oraz 7.14 Części I SIWZ Upgrade oprogramowania Wykonawca powinien zapewnić dostawę upgade ów oprogramowania przez okres co najmniej 7 lat od daty podpisania protokołu odbioru. Kosztu upgrade ów oprogramowania nie uwzględnia się w cenie oferty. 6

8 3. INFORMACJE DOSTARCZANE PRZEZ WYKONAWCĘ - Dane gwarantowane Wykonawca potwierdza spełnienie wszystkich wymagań w kolumnie Gwarantowane wpisując tak lub nie. Udzielenie odpowiedzi nie skutkuje odrzuceniem oferty. Wypełniony formularz naleŝy dołączyć do oferty. Wykonawca Nazwa oprogramowania Lp. Opis wymagania Wymagane Gwarantowane Wymagania 1 Wymaganie punkt 2.1. Tak 2 Wymaganie punkt Tak 3 Wymaganie punkt Tak 4 Wymaganie punkt Tak 5 Wymaganie punkt Tak 6 Wymaganie punkt Tak 7 Wymaganie punkt Tak 8 Wymaganie punkt Tak 9 Wymaganie punkt Tak 10 Wymaganie punkt Tak 11 Wymaganie punkt Tak 12 Wymaganie punkt Tak 13 Wymaganie punkt Tak 14 Wymaganie punkt Tak 15 Wymaganie punkt Tak 16 Wymaganie punkt Tak 17 Wymaganie punkt Tak 18 Wymaganie punkt Tak 19 Wymaganie punkt Tak 20 Wymaganie punkt Tak 21 Wymaganie punkt Tak 22 Wymaganie punkt Tak 23 Wymaganie punkt Tak 24 Wymaganie punkt Tak 25 Wymaganie punkt Tak 26 Wymaganie punkt Tak 27 Wymaganie punkt Tak 7
