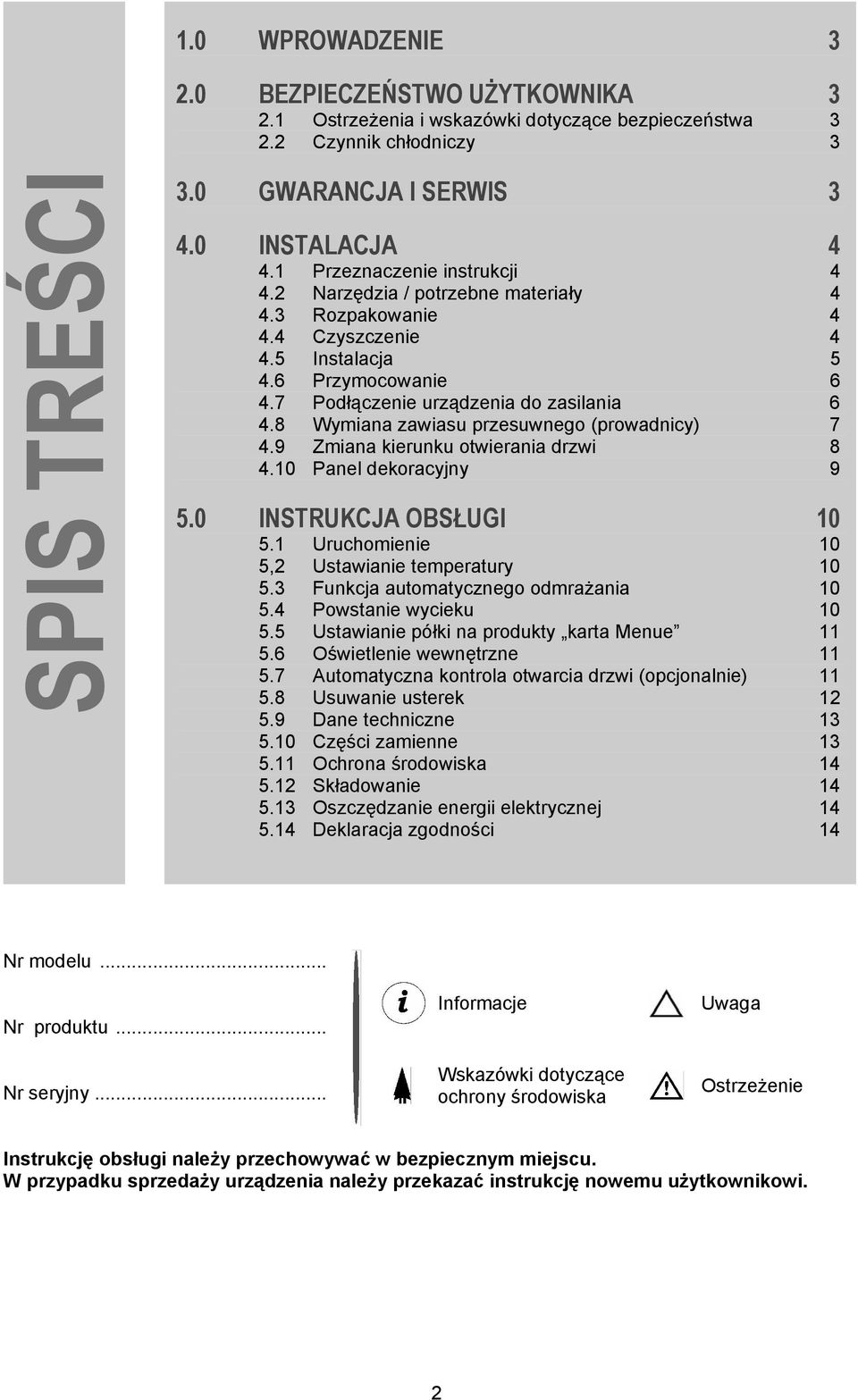

2 1.0 WPROWADZENIE BEZPIECZEŃSTWO UŻYTKOWNIKA Ostrzeżenia i wskazówki dotyczące bezpieczeństwa Czynnik chłodniczy 3 SPIS TREŚCI 3.0 GWARANCJA I SERWIS INSTALACJA Przeznaczenie instrukcji Narzędzia / potrzebne materiały Rozpakowanie Czyszczenie Instalacja Przymocowanie Podłączenie urządzenia do zasilania Wymiana zawiasu przesuwnego (prowadnicy) Zmiana kierunku otwierania drzwi Panel dekoracyjny INSTRUKCJA OBSŁUGI Uruchomienie 10 5,2 Ustawianie temperatury Funkcja automatycznego odmrażania Powstanie wycieku Ustawianie półki na produkty karta Menue Oświetlenie wewnętrzne Automatyczna kontrola otwarcia drzwi (opcjonalnie) Usuwanie usterek Dane techniczne Części zamienne Ochrona środowiska Składowanie Oszczędzanie energii elektrycznej Deklaracja zgodności 14 Nr modelu... Nr produktu... Nr seryjny... Informacje Wskazówki dotyczące ochrony środowiska Uwaga Ostrzeżenie Instrukcję obsługi należy przechowywać w bezpiecznym miejscu. W przypadku sprzedaży urządzenia należy przekazać instrukcję nowemu użytkownikowi. 2

3 1.0 WPROWADZENIE Gratulujemy Państwu doskonałego wyboru, jakiego dokonali Państwo, nabywając minibar firmy Dometic. Jesteśmy przekonani, że będą Państwo zadowoleni z jego użytkowania. Dzięki zastosowaniu zasady absorpcji urządzenie pracuje cicho. MiniBar spełnia wysokie standardy jakości i gwarantuje oszczędne zużycie surowców oraz energii podczas całego cyklu życia produktu, tzn. podczas produkcji, użytkowania i utylizacji. Proszę dokładnie zapoznać się z instrukcją obsługi i instalacji przed przystąpieniem do użytkowania urządzenia. 2.0 BEZPIECZEŃSTWO UŻYTKOWNIKA 2.1 Ostrzeżenia i wskazówki dotyczące bezpieczeństwa Bezpieczeństwo dzieci: Przed składowaniem zużytego urządzenia należy zdemontować drzwi oraz pozostawić półki wewnątrz, co zapobiegnie przypadkowemu zatrzaśnięciu się dzieci w urządzeniu i niebezpieczeństwu uduszenia. Nigdy nie należy otwierać agregatu chłodniczego, który znajduje się pod wysokim ciśnieniem. W minibarze nie wolno przechowywać żadnych substancji wybuchowych, jak paliwo do zapalniczek, benzyna, eter itp. Urządzenie nie zapewnia właściwych warunków do przechowywania leków. MiniBar należy zainstalować w taki sposób, aby niemożliwy był przypadkowy kontakt z agregatem chłodniczym, który nagrzewa się podczas pracy. Urządzenie należy podłączyć do prawidłowo uziemionego gniazdka, zgodnie z obowiązującymi przepisami krajowymi. Naprawy urządzenia mogą przeprowadzać wyłącznie pracownicy autoryzowanych zakładów serwisowych. 2.2 Czynnik chłodniczy Jako czynnik chłodniczy zastosowano amoniak. Jest to naturalny związek chemiczny, który jest również stosowany w domowych środkach czyszczących (1 l środka Salmiak zawiera do 200 g amoniaku dwukrotnie więcej niż w czynniku chłodniczym). Chromian sodu jest używany do ochrony przed korozją (1,8% czynnika chłodniczego). W przypadku powstania wycieku (który łatwo zauważyć z powodu nieprzyjemnego zapachu) należy: Wyłączyć urządzenie (ewentualnie wyjąć wtyczkę z gniazdka). Wywietrzyć dokładnie pomieszczenie. Powiadomić personel hotelowy. Ze względu na bezpieczeństwo gości hotelowych oraz personelu przeprowadzona została ekspertyza potwierdzająca, że czynnik chłodniczy nie stanowi zagrożenia dla zdrowia. 3.0 GWARANCJA I SERWIS Warunki gwarancji są zgodne z dyrektywą europejską 44/1999/CE oraz zwykłymi warunkami stosowanymi w danym kraju. W sprawie warunków gwarancji i serwisu prosimy o kontakt z serwisem firmy Dometic. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowego użytkowania urządzenia. Przerabianie urządzenia, stosowanie nieoryginalnych części zamiennych innych niż części firmy Dometic oraz nieprzestrzeganie zaleceń zawartych w instrukcji obsługi i instalacji powoduje anulowanie gwarancji i wyłączenie prawa do roszczeń z tytułu odpowiedzialności. Części dla wszystkich krajów europejskich można zamawiać w serwisie firmy Dometic. 3

4 Podczas rozmowy z serwisem należy podać model urządzenia, numer produktu, kod MLC oraz numer seryjny! Wymienione informacje znajdują się na tabliczce znamionowej umieszczonej wewnątrz urządzenia, np. 4.0 INSTALACJA 4.1 Przeznaczenie instrukcji Instrukcja zawiera wskazówki dotyczące: prawidłowej instalacji minibaru, prawidłowej obsługi, zapewnienia odpowiedniej konserwacji i funkcjonowania urządzenia, usuwania drobnych usterek. 4.2 Narzędzia / potrzebne materiały Do uruchomienia urządzenia potrzebne są następujące przedmioty: 4.3 Rozpakowanie łagodny detergent Po rozpakowaniu urządzenia należy sprawdzić, czy nie jest uszkodzone. Uszkodzenia transportowe należy zgłosić do firmy transportowej w ciągu 48 godzin. Należy sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu w sieci zasilającej. W zależności od modelu w komplecie z urządzeniem mogą znajdować się następujące przedmioty: 2x zawias przesuwny wyposażenie specjalne: nadajnik podczerwieni 4.4 Czyszczenie Przed przystąpieniem do użytkowania minibaru należy wyczyścić go wewnątrz i na zewnątrz. Użyć miękkiej szmatki i letniej wody z dodatkiem łagodnego detergentu. Następnie zmyć minibar czystą wodą i wytrzeć do sucha. Raz w roku należy za pomocą szczotki lub miękkiej szmatki usunąć kurz z agregatu chłodniczego. UWAGA Aby zapobiec uszkodzeniu materiałów: Nie należy stosować mydła, gruboziarnistych detergentów ani środków zawierających sodę. Należy usuwać osady z oleju i tłuszczu z uszczelki drzwi. Zamki bębenkowe zostały fabrycznie nasmarowane, aby przedłużyć ich trwałość. 4

5 4.5 Instalacja WAŻNA WSKAZÓWKA: Proszę postępować dokładnie według poniższych wskazówek. Gwarancja jest ważna wyłącznie dla produktów, które zostały zamontowane w opisany poniżej sposób. 1. Chłodziarka musi być ustawiona idealnie poziomo. 2. Należy zachować odstęp 20 mm pomiędzy agregatem chłodniczym a ścianą. 3. Należy zapewnić prawidłową cyrkulację powietrza, według jednego z rysunków A, B, C lub D. 4. Kanały wentylacyjne muszą mieć wymiary przynajmniej 105 mm x szerokość urządzenia. 5. Tylko agregat chłodniczy może znajdować się w kanale wentylacyjnym, jak pokazano na rysunku. 6. Powietrze przechodzące przez kanał wentylacyjny nie może być ogrzewane przez żadne źródło ciepła. 7. Jeżeli zastosowano kratki wentylacyjne, każda z nich musi mieć otwory o powierzchni przynajmniej 200 cm 2. Wtyczka musi być łatwo dostępna po zainstalowaniu minibaru. 5

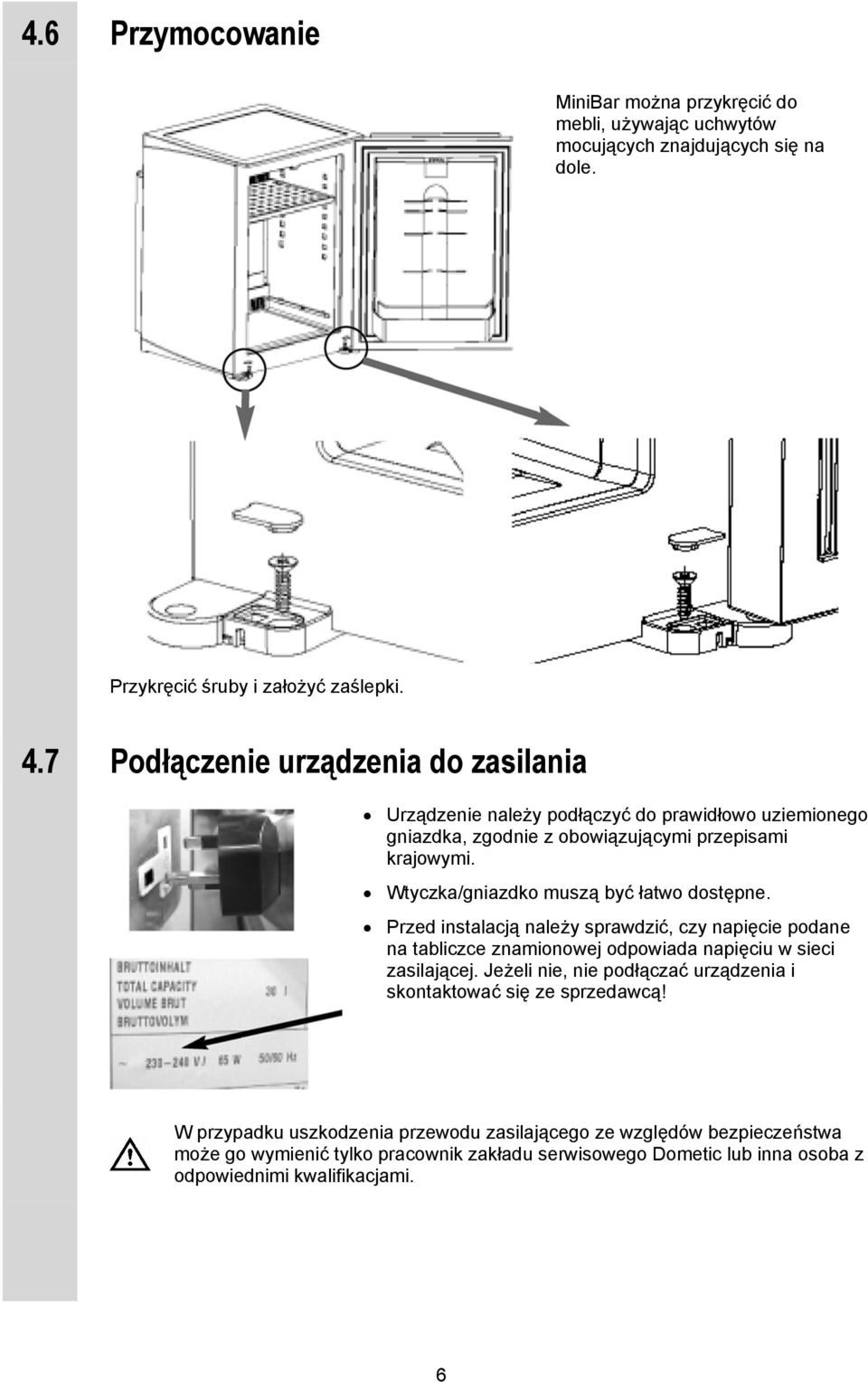

6 4.6 Przymocowanie MiniBar można przykręcić do mebli, używając uchwytów mocujących znajdujących się na dole. Przykręcić śruby i założyć zaślepki. 4.7 Podłączenie urządzenia do zasilania Urządzenie należy podłączyć do prawidłowo uziemionego gniazdka, zgodnie z obowiązującymi przepisami krajowymi. Wtyczka/gniazdko muszą być łatwo dostępne. Przed instalacją należy sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada napięciu w sieci zasilającej. Jeżeli nie, nie podłączać urządzenia i skontaktować się ze sprzedawcą! W przypadku uszkodzenia przewodu zasilającego ze względów bezpieczeństwa może go wymienić tylko pracownik zakładu serwisowego Dometic lub inna osoba z odpowiednimi kwalifikacjami. 6

7 4.8 Wymiana zawiasu przesuwnego (prowadnicy) Odległość od drzwi szafki (A) 1. Kiedy drzwi szafki (A) są zamknięte, nie powinny przylegać do sąsiedniej zabudowy meblowej (odległość 1-2 mm). 2. Należy zachować odległość 6-8 mm pomiędzy drzwiami szafki a urządzeniem. 7

8 4.9 Zmiana kierunku otwierania drzwi (Opcjonalnie) Dioda LED wskazująca otwarcie drzwi musi się zawsze znajdować po przeciwnej stronie niż zawiasy drzwi. Jeżeli urządzenie jest wyposażone w diodę LED, należy najpierw wykonać czynności pokazane na zdjęciach a-e: a. Wyjąć diodę LED, włożyć kabel do prowadnicy i zamontować diodę po przeciwnej stronie. d. + e. urządzenie z nóżkami d. b. LED Urządzenie z nóżkami e. Pociągnąć dolne zawiasy do przodu, zdjąć drzwi z zawiasami. 1. c Wyjąć bolec z górnego zawiasu i włożyć go po drugiej stronie, przełożyć dolny bolec w drzwiach. Następnie wsunąć drzwi razem z dolnym zawiasem

9 4.10 Panel dekoracyjny Wymiary Grubość 0,4 mm wys. x szer. (mm) HiPro x 294,5 HiPro x 311,5 HiPro x 376,5 Otwór na zamek w drzwiach (a) średnica Ø 23,5 mm odl. od brzegu (h) 62 mm Wymiana panelu dekoracyjnego - Zdemontować dolny zawias i zdjąć drzwi (informacje w rozdziale 4.9). - Zdjąć zamontowany pierścień mocujący zamka (A). - Zdjąć dolną część ramy (B) (nie jest przykręcona). - Lekko wygiąć panel dekoracyjny (C) i wyjąć go z ramy drzwi. - Wsunąć nowy panel dekoracyjny w taki sposób, aby jego górna krawędź była ustawiona dokładnie równolegle do górnej części ramy. - Założyć z powrotem dolną część ramy (B) i mocno docisnąć (do zatrzaśnięcia). - Umieścić drzwi na dolnym zawiasie, włożyć bolec do górnej części drzwi, wsunąć drzwi z zawiasem w mocowanie zawiasu na dole, aż zawias wskoczy na swoje miejsce. Włożyć bolec w drzwi, pchnąć drzwi, aż zawias znajdzie się na swoim miejscu. Uwaga (urządzenia bez zamka w drzwiach): - Możliwe jest dodatkowe zamontowanie zamka w drzwiach. - Umiejscowienie otworu w drzwiach jest przygotowane. - Należy wywiercić otwór zgodnie z rysunkiem powyżej. 9

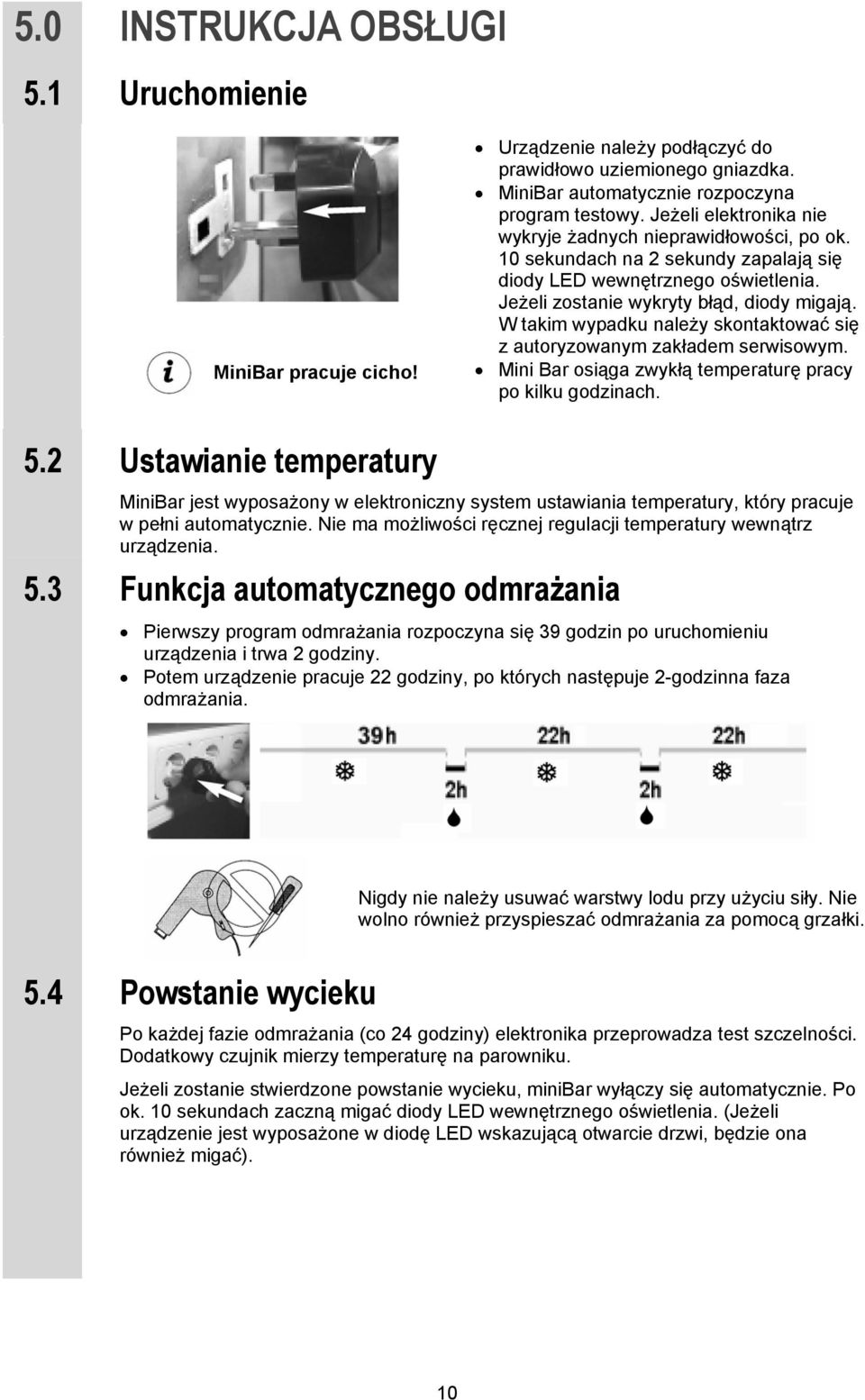

10 5.0 INSTRUKCJA OBSŁUGI 5.1 Uruchomienie MiniBar pracuje cicho! Urządzenie należy podłączyć do prawidłowo uziemionego gniazdka. MiniBar automatycznie rozpoczyna program testowy. Jeżeli elektronika nie wykryje żadnych nieprawidłowości, po ok. 10 sekundach na 2 sekundy zapalają się diody LED wewnętrznego oświetlenia. Jeżeli zostanie wykryty błąd, diody migają. W takim wypadku należy skontaktować się z autoryzowanym zakładem serwisowym. Mini Bar osiąga zwykłą temperaturę pracy po kilku godzinach. 5.2 Ustawianie temperatury MiniBar jest wyposażony w elektroniczny system ustawiania temperatury, który pracuje w pełni automatycznie. Nie ma możliwości ręcznej regulacji temperatury wewnątrz urządzenia. 5.3 Funkcja automatycznego odmrażania Pierwszy program odmrażania rozpoczyna się 39 godzin po uruchomieniu urządzenia i trwa 2 godziny. Potem urządzenie pracuje 22 godziny, po których następuje 2-godzinna faza odmrażania. Nigdy nie należy usuwać warstwy lodu przy użyciu siły. Nie wolno również przyspieszać odmrażania za pomocą grzałki. 5.4 Powstanie wycieku Po każdej fazie odmrażania (co 24 godziny) elektronika przeprowadza test szczelności. Dodatkowy czujnik mierzy temperaturę na parowniku. Jeżeli zostanie stwierdzone powstanie wycieku, minibar wyłączy się automatycznie. Po ok. 10 sekundach zaczną migać diody LED wewnętrznego oświetlenia. (Jeżeli urządzenie jest wyposażone w diodę LED wskazującą otwarcie drzwi, będzie ona również migać). 10

11 5.5 Ustawianie półki na produkty karta Menue - Wyciągnąć półkę aż do zadziałania blokady. - Nacisnąć blokady na obu prowadnicach. - Wyjąć półkę i obie prowadnice i umieścić je na odpowiedniej wysokości. - Po zablokowaniu półki jest ona ponownie zabezpieczona przed wypadnięciem Oświetlenie wewnętrzne Dwie diody LED (A) oświetlają komorę chłodziarki, kiedy drzwi urządzenia są otwarte. Dwa czujniki (B) sterują diodami LED i (opcjonalnie) diodą wskazującą otwarcie drzwi. 5.7 Automatyczna kontrola otwarcia drzwi (opcjonalnie) Dioda LED (A) umieszczona na dolnej krawędzi urządzenia wskazuje, czy drzwi minibaru były otwierane. 1. Otworzyć minibar, sprawdzić jego zawartość i w razie potrzeby uzupełnić produkty karty Menue. 2. Zresetować czujnik otwarcia drzwi za pomocą nadajnika podczerwieni. 3. Zamknąć minibar. LED Nadajnik podczerwieni Czujnik podczerwieni 11

12 5.8 Usuwanie usterek Usterka: Brak chłodzenia (agregat z tyłu urządzenia jest zimny). Możliwa przyczyna Czynności użytkownika Czynności autoryzowanego serwisu a) Wtyczka nie jest włożona do gniazdka a) Włożyć wtyczkę do gniazdka. b) Brak napięcia w gniazdku. b) Sprawdzić bezpiecznik. c) Uszkodzona elektronika lub czujnik. Czy miga dioda LED? d) Uszkodzony element grzewczy. e) Urządzenie jest w fazie odmrażania. e) Informacje w rozdziale 5.3. c) Zamontować nową elektronikę lub czujnik. d) Zamontować nowy element grzewczy. Usterka: Brak chłodzenia (agregator jest ciepły). Możliwa przyczyna Czynności użytkownika Czynności autoryzowanego serwisu a) Urządzenie nie jest wypoziomowane. Test szczelności? a) Wypoziomować urządzenie za pomocą poziomicy. b) Urządzenie zostało niedawno włączone. c) Uszkodzony agregat chłodniczy. Usterka: Słabe chłodzenie. b) Włączyć urządzenie i odczekać 5-6 godzin. c) Wymienić urządzenie. Możliwa przyczyna Czynności użytkownika Czynności autoryzowanego serwisu a) Niewystarczająca wentylacja agregatu chłodniczego. a) Sprawdzić, czy kratki wentylacyjne nie są zasłonięte. Sprawdzić, czy urządzenie jest prawidłowo zainstalowane (instrukcja instalacji, b) Urządzenie jest narażone na bezpośrednie światło słoneczne. c) Drzwi urządzenia nie zamykają się dokładnie. d) Niedawno zostały włożone świeże produkty. rozdz. 4.5). b) Postępować wg wskazówek z rozdz c) Sprawdzić montaż wg wskazówek z rozdz. 4.5 i 4.8. d) Sprawdzić poprawność chłodzenia po 5-6 godzinach. Usterka: Powstawanie lodu wewnątrz chłodziarki. c) W razie potrzeby założyć nową uszczelkę drzwi. Możliwa przyczyna Czynności użytkownika Czynności autoryzowanego serwisu a) Drzwi urządzenia nie zamykają się dokładnie. a) Sprawdzić montaż wg wskazówek z rozdz. 4.5 i 4.8. a) W razie potrzeby założyć nową uszczelkę drzwi. 12

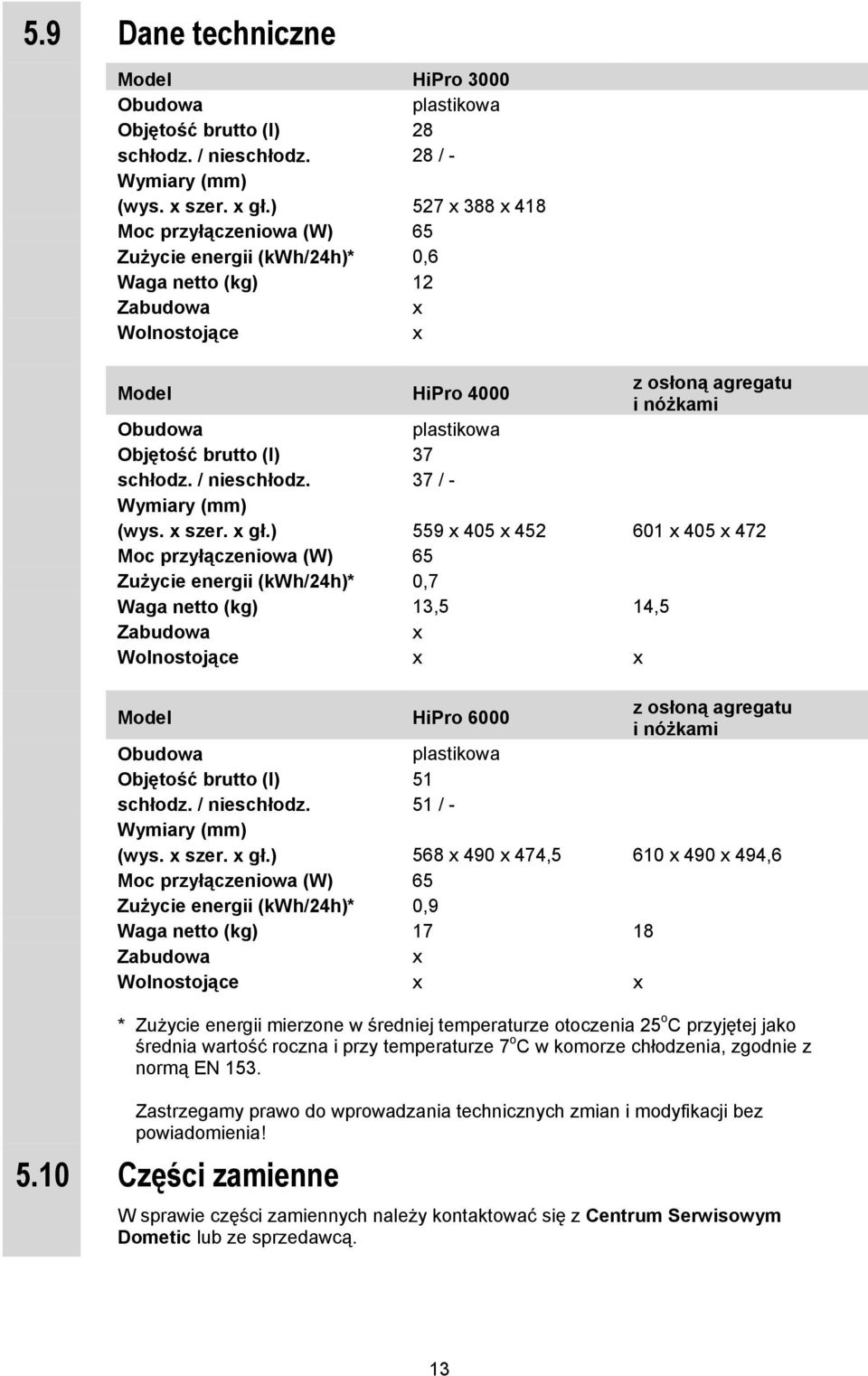

13 5.9 Dane techniczne Model HiPro 3000 Obudowa plastikowa Objętość brutto (l) schłodz. / nieschłodz / - Wymiary (mm) (wys. x szer. x gł.) 527 x 388 x 418 Moc przyłączeniowa (W) 65 Zużycie energii (kwh/24h)* 0,6 Waga netto (kg) 12 Zabudowa x Wolnostojące x Model HiPro 4000 z osłoną agregatu i nóżkami Obudowa plastikowa Objętość brutto (l) schłodz. / nieschłodz / - Wymiary (mm) (wys. x szer. x gł.) 559 x 405 x x 405 x 472 Moc przyłączeniowa (W) 65 Zużycie energii (kwh/24h)* 0,7 Waga netto (kg) 13,5 14,5 Zabudowa x Wolnostojące x x Model HiPro 6000 z osłoną agregatu i nóżkami Obudowa plastikowa Objętość brutto (l) schłodz. / nieschłodz / - Wymiary (mm) (wys. x szer. x gł.) 568 x 490 x 474,5 610 x 490 x 494,6 Moc przyłączeniowa (W) 65 Zużycie energii (kwh/24h)* 0,9 Waga netto (kg) Zabudowa x Wolnostojące x x * Zużycie energii mierzone w średniej temperaturze otoczenia 25 o C przyjętej jako średnia wartość roczna i przy temperaturze 7 o C w komorze chłodzenia, zgodnie z normą EN 153. Zastrzegamy prawo do wprowadzania technicznych zmian i modyfikacji bez powiadomienia! 5.10 Części zamienne W sprawie części zamiennych należy kontaktować się z Centrum Serwisowym Dometic lub ze sprzedawcą. 13

14 5.11 Ochrona środowiska Urządzenia minibar produkowane przez firmę Dometic nie zawierają chlorofluorowęglowodorów (CFC), wodorochlorofluorowęglowodorów (HCFC) ani węglowodorów fluorowanych. Jako czynnik chłodniczy w agregacie chłodniczym zastosowano amoniak (naturalny związek chemiczny wodoru i azotu). W izolacji wykonanej z pianki poliuretanowej zastosowano cyklopentan, który nie niszczy warstwy ozonowej atmosfery Składowanie Aby zapewnić ponowne przetworzenie materiałów, z których wykonane jest opakowanie, należy je oddać do lokalnego punktu zbiórki takich odpadów. Zużyty minibar należy przekazać do firmy zajmującej się zbiórką zużytych urządzeń, aby zapewnić właściwy recykling i składowanie odpadów Oszczędzanie energii elektrycznej W miarę możliwości do urządzenia należy wkładać wstępnie schłodzone artykuły. Nie wystawiać minibaru na bezpośrednie oddziaływanie światła słonecznego i nie ustawiać w pobliżu źródeł ciepła. Należy zapewnić swobodny przepływ powietrza wokół agregatu chłodniczego. Należy na krótko pozostawiać otwarte drzwi urządzenia podczas wyjmowania artykułów. Włączyć urządzenie ok. 12 godzin przed włożeniem do niego produktów Deklaracja zgodności 14
