1 Precyzyjna aparatura pomiarowa Przedsiębiorstwo Innowacyjno Wdrożeniowe Calmet Sp. z o.o. utworzone w 1989 przez pracowników zakładów LUMEL w Zielonej Górze opracowanie, produkcja, sprzedaż i serwis nowych rodzajów kalibratorów (wymuszalników) i elektronicznej aparatury pomiarowej i testującej Calmet = CALibrators + METrology od 1996 testowanie liczników energii elektrycznej i analiza parametrów jakości energii elektrycznej od 2002 generacja i pomiar parametrów jakości energii od 2008 automatyzacja testowania energetycznej automatyki zabezpieczeniowej od 2014 nowa generacja testerów liczników energii i analizatorów jakości energii elektrycznej 1

2 Testery liczników energii elektrycznej, Testery przekładników prądowych, Analizatory jakości energii Aparatura pomiarowa od 1989 Wspomaganie klientów w rozwiązywaniu problemów Serwis Kalibratory napięcia, prądu, mocy i rezystancji; Stacje wzorcownicze 3 fazy U,I,ϕ,P,Q,S,E 1 faza U,I,ϕ Oprogramowanie aparatury pomiarowej 1 faza U,I,ϕ Rezystancja GΩ =,~,U,I Wymuszalnik,obciążalnik 2 3 fazowa stacja wz.

3 Cel prezentacji: 1. Przedstawienie przyrządów do testowania liczników energii na obiekcie testowanie liczników jednofazowych; testowanie liczników bezpośrednich; testowanie liczników półpośrednich i pośrednich; testowanie przekładników prądowych i napięciowych; wpływ parametrów jakości energii elektrycznej; podstawowe parametry techniczne; wyposażenie standardowe i akcesoria dodatkowe; 2. Kalibratory (wymuszalniki) prądu i napięcia prosty wymuszalnik prądu 1 / 3 fazowy; kalibrator jednofazowy; kalibrator 3-fazowy; automatyczne testowanie liczników energii w pełnym zakresie obciążeń i wielkości wpływających stacja ekspercka; 3. Typowe zestawy aparatury 4. Prezentacja przyrządów pomiarowych IEC Test equipment, techniques and procedures for electrical energy meters IEC Portable Test Equipment and Test Procedure for Electricity Meter and Electricity Meter Installation 3

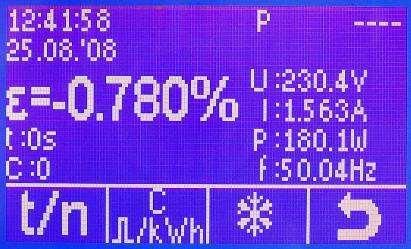

4 Jednofazowy Tester Liczników Energii i Analizator Parametrów Sieci typu Caltest 10 Caltest 10 single phase energy meter tester błąd pomiaru 0,5% or 0,2% napięcie V AC prąd 0,01 100A (10A)(1000A)(3000A) z cęgami prądowymi bez przerywania obwodu pomiarowego zasilanie z obwodu pomiarowego możliwość podłączenia obciążalnika graficzny wyświetlacz LCD duża pamięć na wyniki pomiarów wydruk wyników pomiaru na lokalnej drukarce Oprogramowanie PC do analizy wyników pomiaru Calmet Sp. z o.o. Zielona Gora ul. Kukułcza 18 4

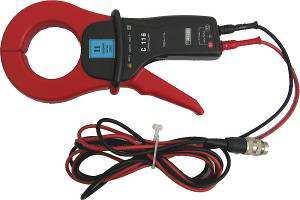

5 Caltest 10 wyposażenie standardowe tester Caltest 10 klasy 0,2 lub 0,5, przewody pomiarowe bezpieczne napięciowe (2szt) z zestawem końcówek wymiennych (6szt), CT100A miniaturowe cęgi do 100A, przewód interfejsu RS232 i adapter USB-RS232, Calsoft 10 program komputerowy, CF100 fotogłowicę do zliczania impulsów diod LED liczników energii z uchwytem UCF100, AD10 adapter do podłączenia wymuszalnika lub zasilania drukarki, torba transportową, instrukcję obsługi, kartę gwarancyjną, świadectwo wzorcowania producenta. Opcje dodatkowe CT10A miniaturowe cęgi do 10A, CT1000A cęgi do 1000A, FCT3000A cęgi elastyczne 30/300/3000A, DR100 lub DR200 miniaturową drukarkę termiczną, CF101 fotogłowicę do zliczania obrotów tarczy indukcyjnych liczników energii z uchwytem UCF100, CC11 źródło prądu (wymuszalnik prądu). 5

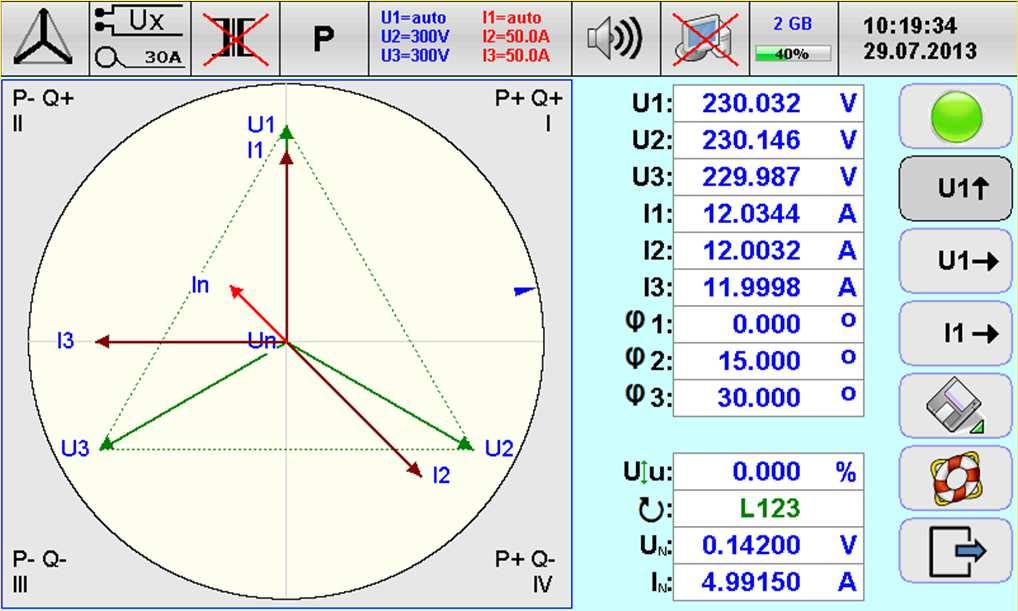

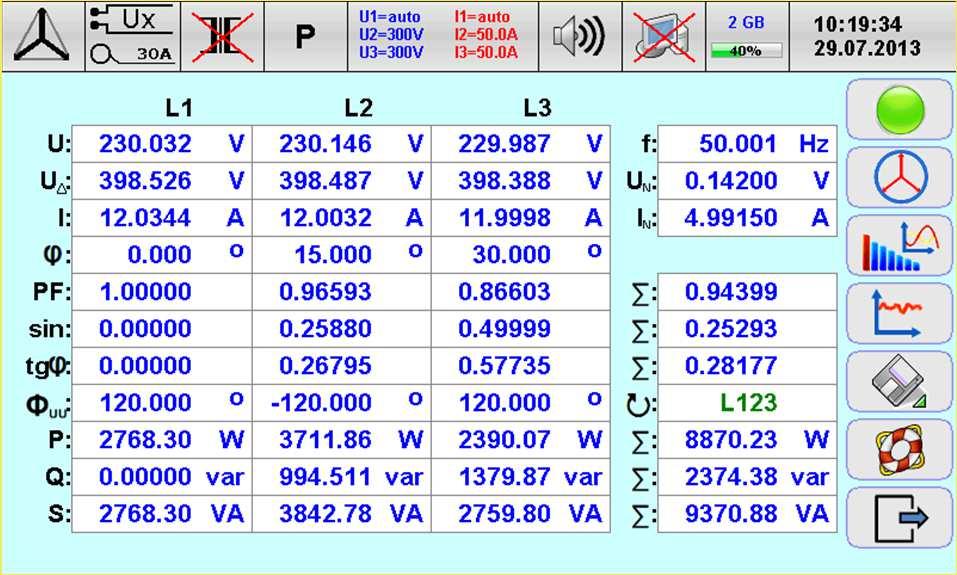

6 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Pomiar parametrów sieci w klasie 0,05 lub 0,1 Zakresy napięciowe 0,05 300V Zakresy prądowe 0,001 12(100)(1000)(30/300/3000)A Testowanie liczników energii i przekładników napięciowych i prądowych Rejestracja i analiza jakości energii Wykres wektorowy, oscyloskopowy, słupkowy i trendu sieci trójfazowej Zasilanie z obwodu pomiarowego V AC i z wewnętrznej baterii z ładowarką Duży 7-calowy kolorowy ekran dotykowy i program Calmet TE30 PC soft Odczyt danych i sterowanie analizatorem przez USB, Ethernet i Bluetooth Zapis danych na karcie pamięci flash SD do 32GB Świadectwo wzorcowania 6

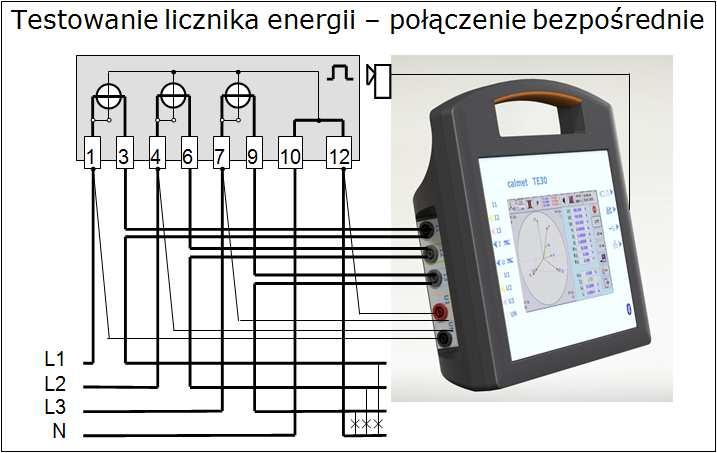

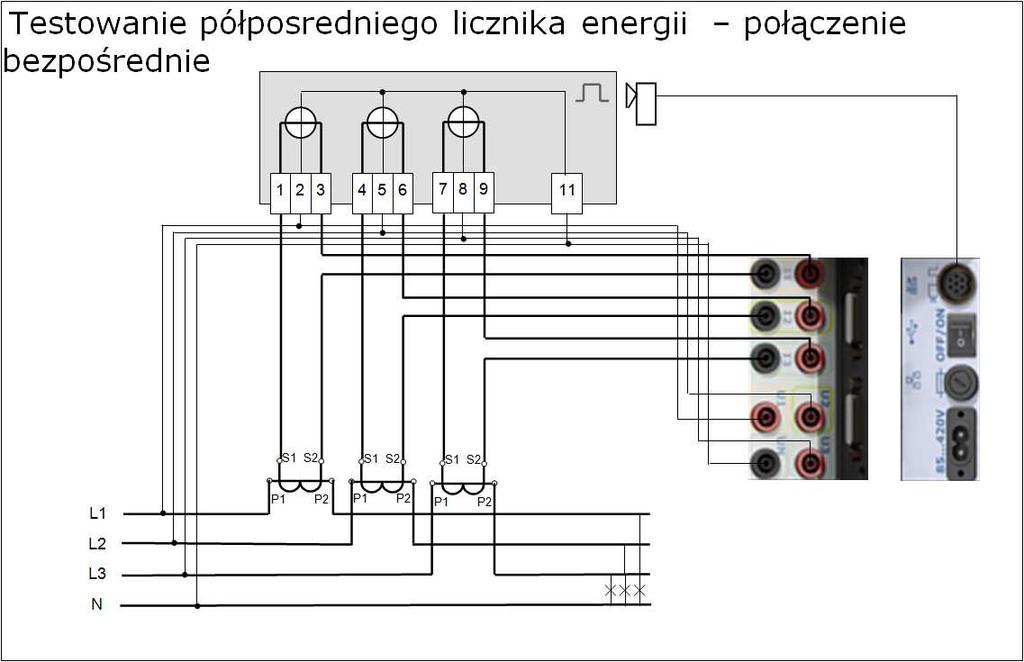

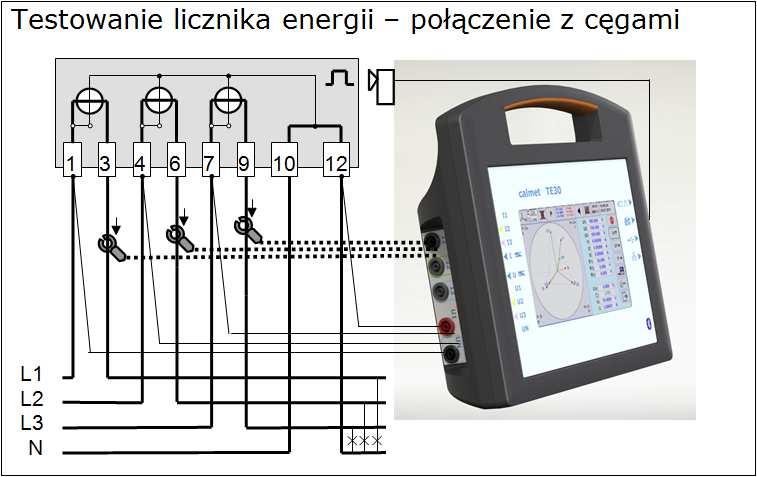

7 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Wszystkie układy połączeń: 1P2W, 3P4W, 3P3W,..., bezpośrednio lub z cęgami 7

8 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 8

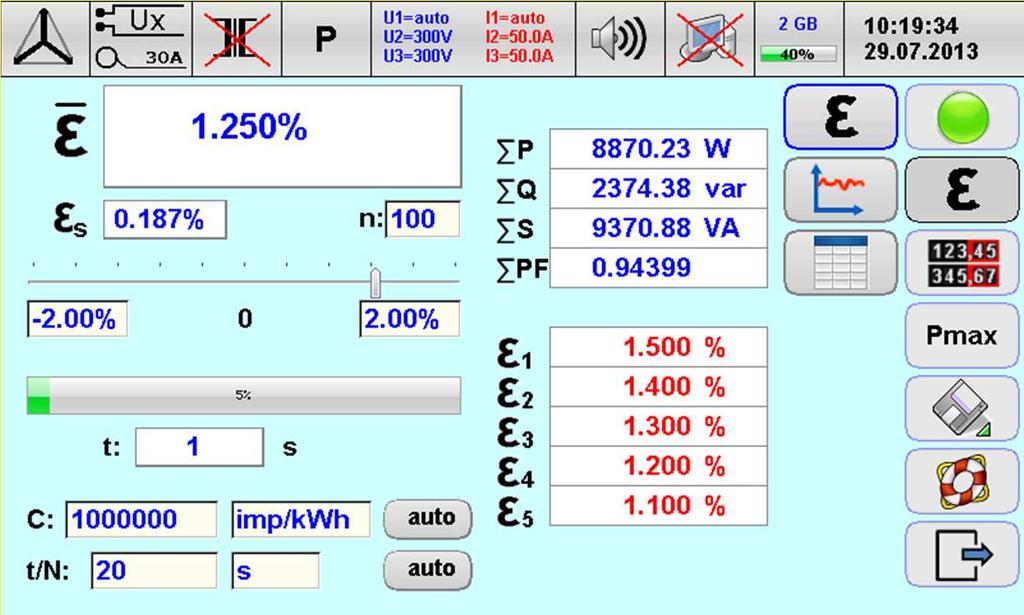

9 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Testowanie liczników energii bezpośrednio na obiekcie funkcja obliczania błędu licznika (błędu cząstkowego, błędu średniego, odchylenia standardowego) bezpośrednio w procentach przy nastawianym czasie pomiaru lub liczbie impulsów, funkcja automatycznej identyfikacji stałej licznika energii, funkcja automatycznego określenia czasu pomiaru i liczby impulsów, Wyniki w postaci: Tabeli Wykresu 9

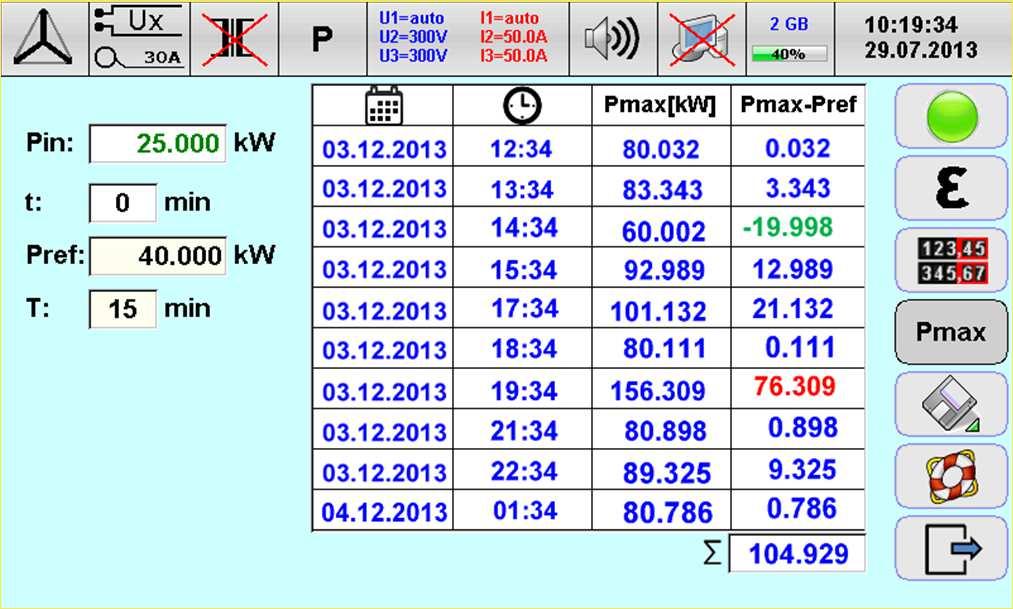

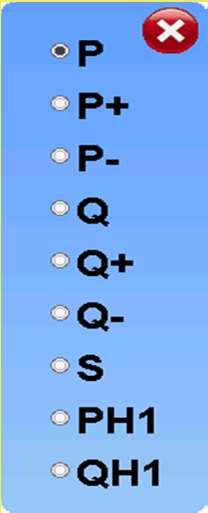

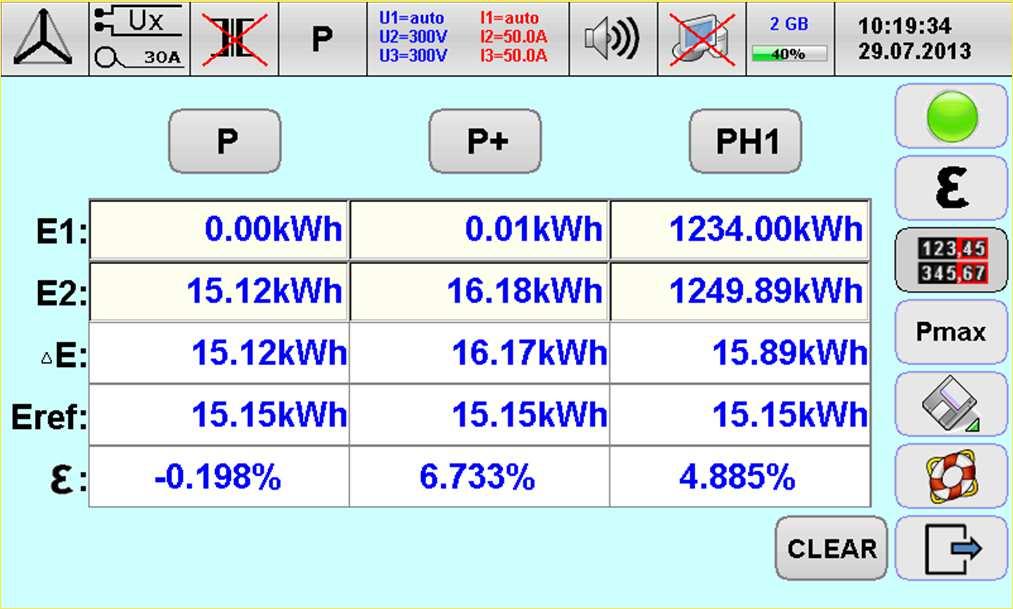

10 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Testowanie liczników energii bezpośrednio na obiekcie funkcja pomiaru energii w zadanych odcinkach czasu do obliczania błędu liczydeł liczników bezpośrednio w procentach, funkcja pomiaru energii dla mocy P, P+, P-, Q, Q+, Q-, S, funkcja pomiaru energii dla pierwszej harmonicznej mocy czynnej PH1 i biernej QH1 IEC /Ed.1 Static meters for reactive energy at fundamental frequency (classes 0,5 S, 1 S and 1) funkcja pomiaru mocy maksymalnych do badania liczników mocy maksymalnej, 10

11 HARMONICZNE MOCY Harmoniczne mocy czynnej powstają jako iloczyn odpowiedniej harmonicznej napięcia, prądu i cosinusa kąta przesunięcia fazowego między nimi gdzie i numer harmonicznej gdzie Ki współczynnik harmoniczny w odniesieniu do pierwszej harmonicznej mocy pozornej S1 Rozpoznawanie źródła powstawania harmonicznych Dostawca Odbiorca Dostawca Odbiorca 11

12 HARMONICZNE MOCY Rozpływ mocy w obwodzie z odbiornikiem nieliniowym Gdzie: Po(N) użyteczna moc odb. Nieliniowego; Ph(N) zwrócona moc w harmonicznych; P1(N) dostarczona moc 1-szej harmonicznej; Po(L) użyteczna moc odb. Liniowego; Ph(L) pobrana moc w harmonicznych; P1(L) dostarczona moc 1-szej harmonicznej; Użytkownik z odbiornikiem nieliniowym zapłaci mniej a użytkownik z odbiornikiem liniowym dopłaci za niechciane harmoniczne. 12

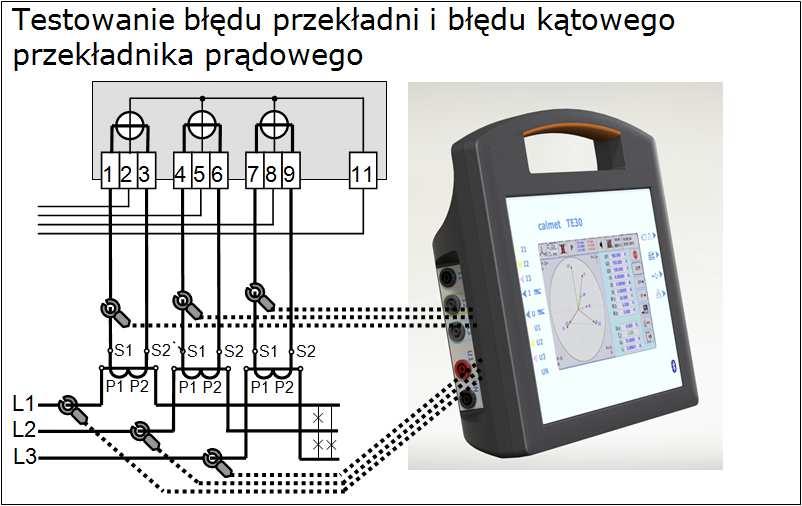

13 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Testowanie przekładników (nn i SN napięcia i prądu jednocześnie w trzech fazach) bezpośrednio na obiekcie: błąd przekładni i kątowy funkcja obliczania błędu przekładni bezpośrednio w procentach funkcja obliczania błędu kątowego 13

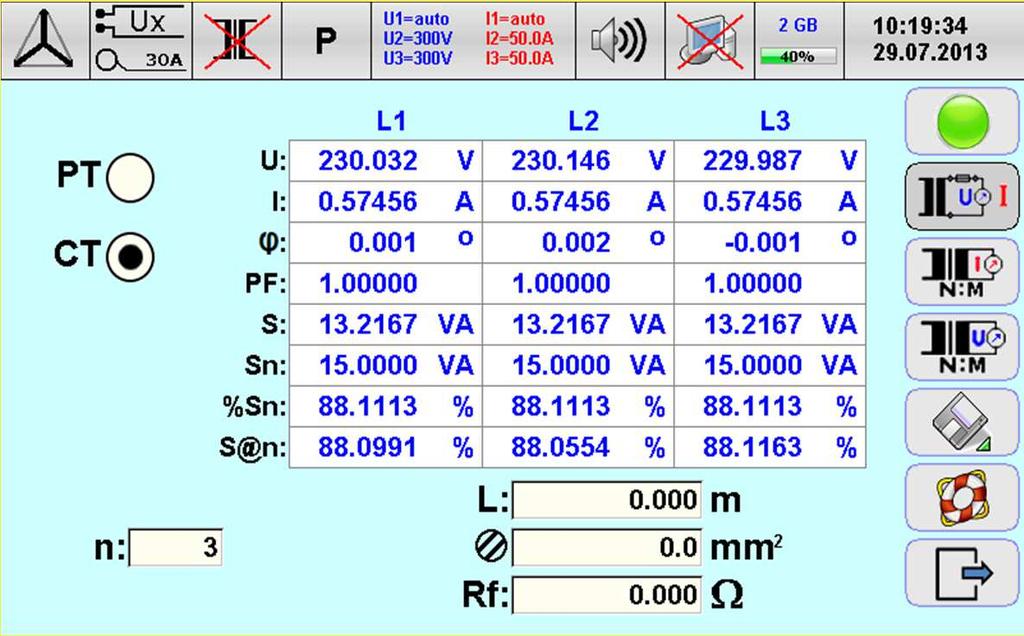

14 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Testowanie przekładników (nn i SN napięcia i prądu jednocześnie w trzech fazach) bezpośrednio na obiekcie: obciążenie przekładnika funkcja pomiaru obciążalności przekładnika Dlaczego obciążalność jest tak ważna?! 14

15 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Testowanie przekładników : obciążenie przekładnika ε błąd przekładni [%] 25% Granica klasy dokładności 100% funkcja pomiaru obciążalności przekładnika [%] mocy znamionowej przekładnika Sn Obszar normalnej pracy Ip Is Przewody łączące Przekładnik prądowy Przykład: Us1 Us2 2 mm 0,0175 Ω 2 10m ρcu l R m P = = = 0,35Ω 2 S 1mm P = I R = A Ω = VA P P 5 0,35 8, 75 15

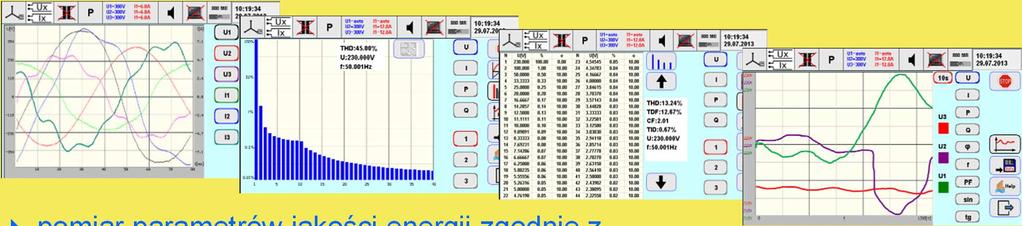

16 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Funkcja analizatora jakości energii + rejestracja pomiar parametrów jakości energii zgodnie z IEC klasa A z wizualizacją wyników pomiarów w czasie rzeczywistym analizę wyników pomiarów zgodnie z EN lub indywidualnymi wymaganiami użytkownika rejestrację parametrów sieci na karcie pamięci SD Flash 4-32GB, co umożliwia zapis (8 64)x10 6 zestawów wyników pomiarów parametrów sieci lub długoczasową rejestrację jakości energii 16

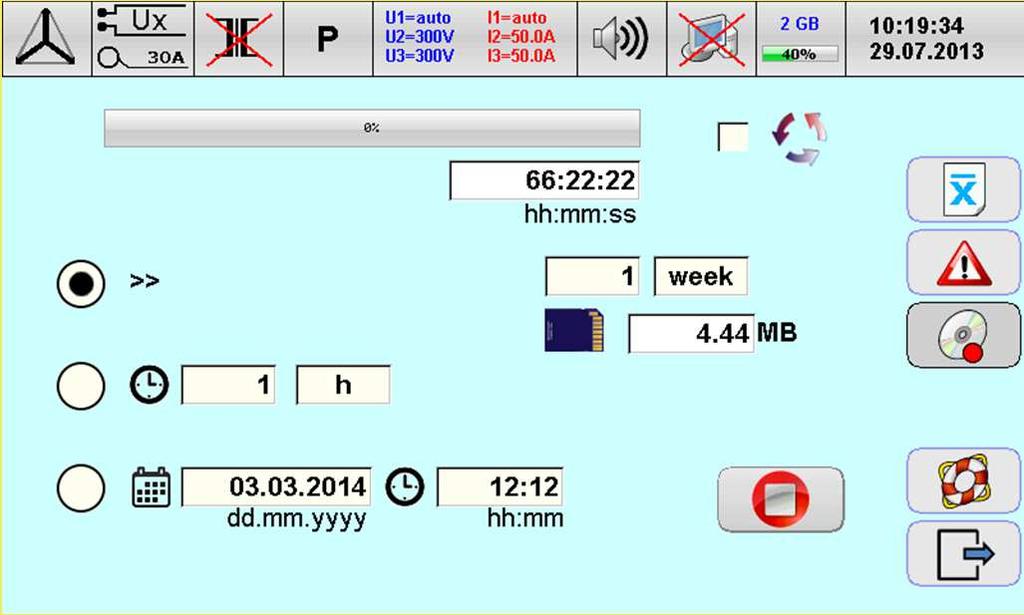

17 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Funkcja analizatora jakości energii + rejestracja wybór sposobu rejestracji selekcja parametrów do rejestracji wybór czasu rejestracji 17

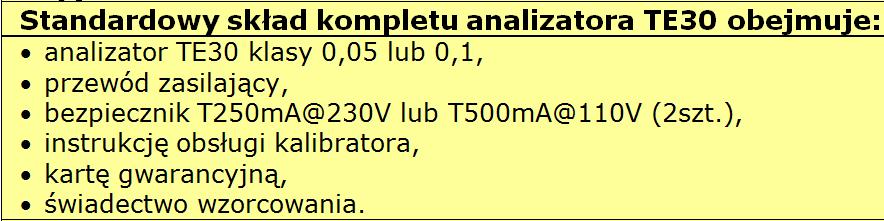

18 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Wyposażenie: 18

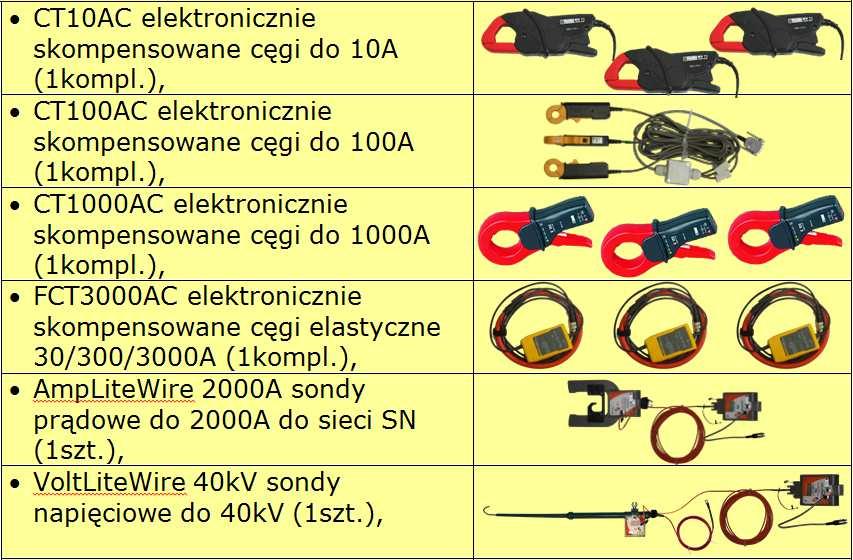

19 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Opcjonalnie dla analizatora TE30 są dostępne: : 19

20 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 Opcjonalnie dla analizatora TE30 są dostępne: : 20

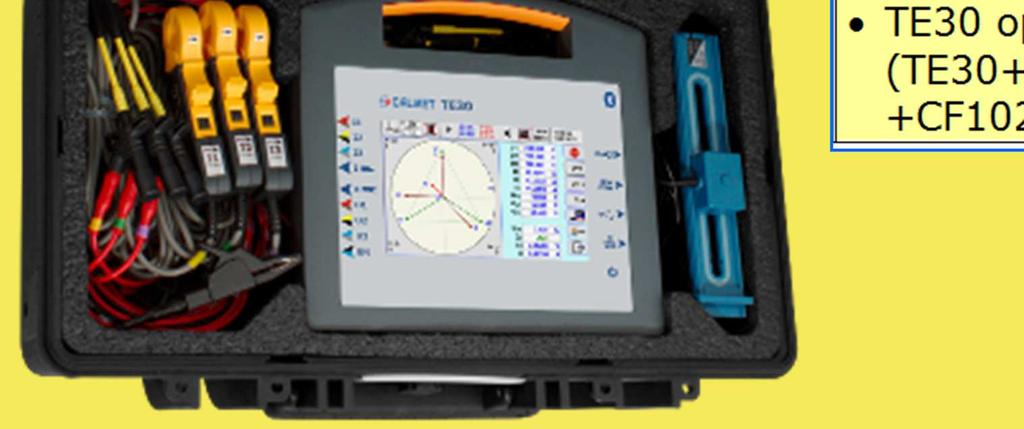

21 3-fazowy Tester Liczników Energii i Analizator Parametrów Sieci typu TE30 TE30 typowy zestaw: 21

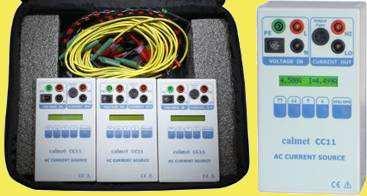

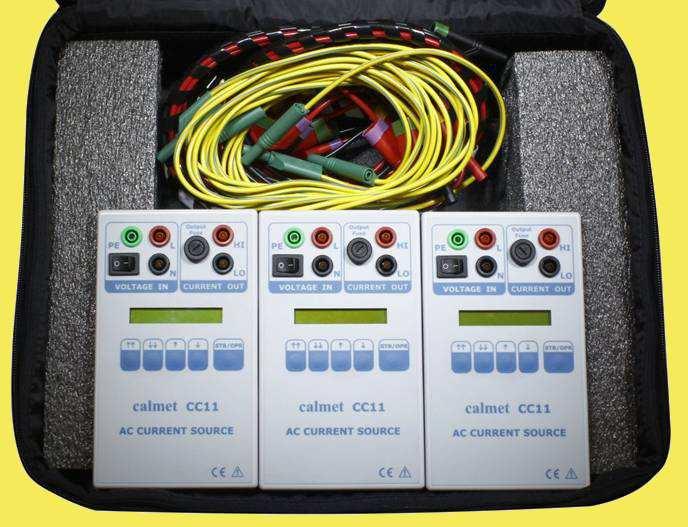

22 Źródło prądu przemiennego (Wymuszalnik) typu CC11 CC11 jednofazowe źródło prądu AC służy jako obciążenie dla jedno- i trójfazowych liczników energii Zakres nastaw prądu od 0,005 do 5,000A Cyfrowy pomiar prądu wyjściowego Cicha praca i brak nagrzewania się Brak konieczności odłączania licznika i odbiorcy podczas testowania licznika na obiekcie Zasilanie z obwodu pomiarowego Odizolowane galwanicznie wyjście Klasa dokładności 0,2 do testowania różnych urządzeń mierzących prąd przemienny 22

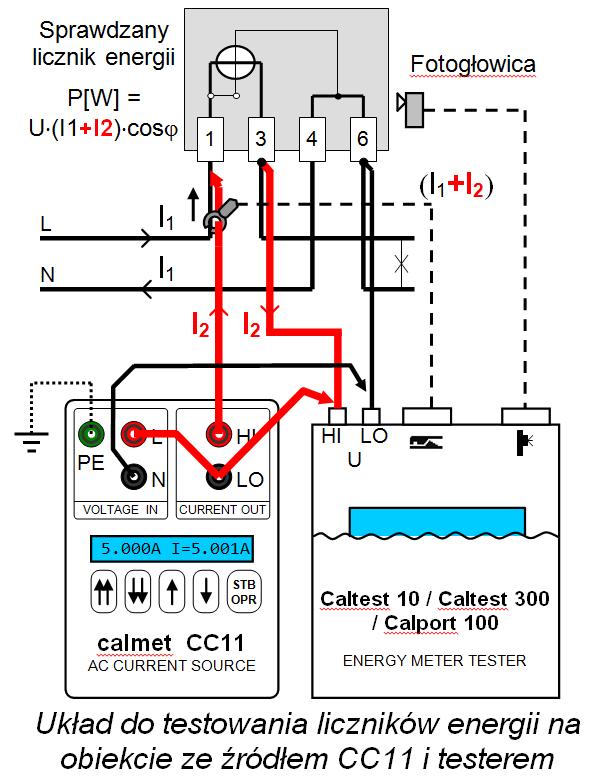

23 Źródło prądu przemiennego (Wymuszalnik) typu CC11 Zastosowanie wymuszalnika wraz z testerem liczników 23

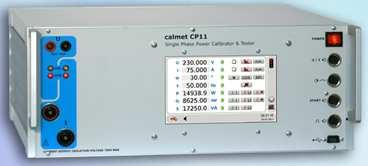

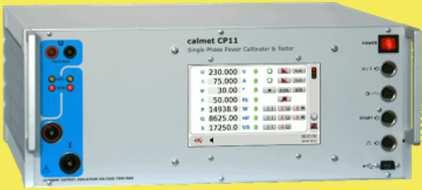

24 Jednofazowy kalibrator mocy i tester aparatury energetycznej typu CP11 1-fazowy Kalibrator 0 560V, A Z wbudowanym licznikiem kontrolnym Dokładność: 0.02% lub 0.05% Źródło napięcia do 560V Źródło prądu do 120A z jedną parą gniazd prądowych Klasa dokładności 0,02% lub 0,05% do wzorcowania cyfrowych przyrządów Jeden produkt w pojedynczej obudowie bez dodatkowych wzmacniaczy Wysoka obciążalność wyjść do zasilenia starszych przyrządów analogowych Duży kolorowy ekran dotykowy i program Calpro 300 Tryb manualny i automatyczne procedury pomiarowe 24

25 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 3-fazowy Kalibrator 3x [0 560V, A] Z wbudowanym licznikiem kontrolnym Dokładność: 0.02% lub 0.05% Źródło napięcia do 560V Źródło trójfazowe do 120A i jednofazowe do 360A Programowanie harmonicznych napięcia i prądu do 64-tej Programowanie parametrów jakości energii Wejścia impulsowe do sprawdzania liczników energii Wejścia start/stop do sprawdzania zabezpieczeń Wejście pomiarowe AC do sprawdzania przekładników i cęgów Tryb manualny i automatyczne procedury pomiarowe 25

26 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 Kalibrator może być wykorzystywany do testowania szerokiej gamy urządzeń stosowanych w energetyce: Woltomierze AC Amperomierze Mierniki cęgowe Fazomierze Mierniki cosφ AC Cęgi prądowe Przetworniki Przekładniki prądowe Mierniki mocy P, Q, S Przekaźniki zabezp. Analizatory jakości energii Liczniki energii 26

27 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 In te rfa c e P C W ith s o ft C a lp r o R S C A L IB R A T O R C P h a s e G e n e ra to r D e v ic e U n d e r T e s t U I ϕ f P Q S M e te r U I ϕ f P Q S P Q M P o w e r Q u a lity R e c o rd e r P Q M S 0 im p u ls e s C o u n te r E n e r g y W a tt-h o u r M e te r Im p u ls e s D C A m m e te r Id c U I ϕ f P Q S T ra n s d u c e r Id c D C V o ltm e te r U d c U I ϕ f P Q S T ra n s d u c e r U d c I C u rre n t C la m p s U d c A C A m m e te r Ia c I C u rre n t C la m p s Ia c T im e r t I c h a n g e (U I ϕ f P Q C u rre n t T ra n s fo rm e r P ro te c tiv e R e la y Ia c Im p u ls 27

28 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 Testowanie liczników 28

29 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 Testowanie liczników - przygotowanie Typ licznika Procedura pomiarowa Auto Test 29

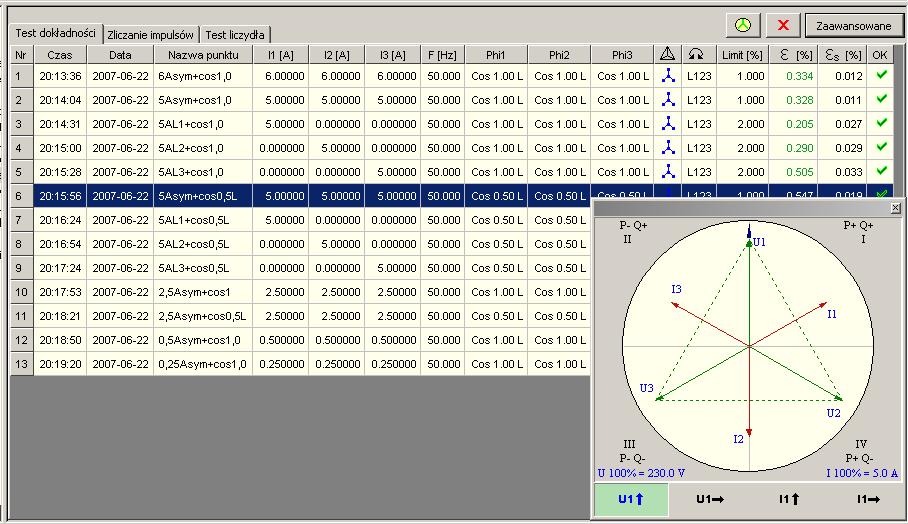

30 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 Testowanie liczników - wyniki Tabela z wynikami i możliwością indywidualnego redagowania Eksport do Excela i wykres Bezpośredni wydruk 30

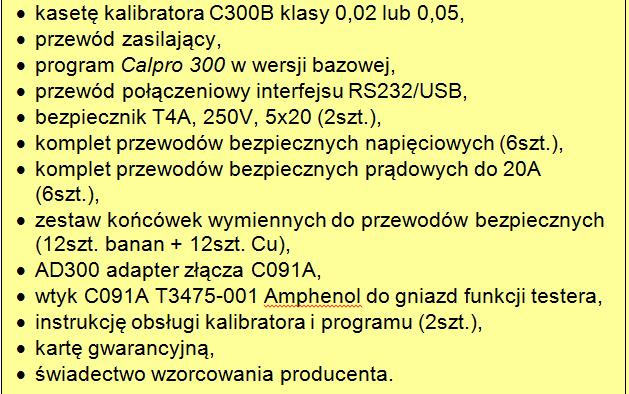

31 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 Standardowe wyposażenie kalibratora obejmuje: 31

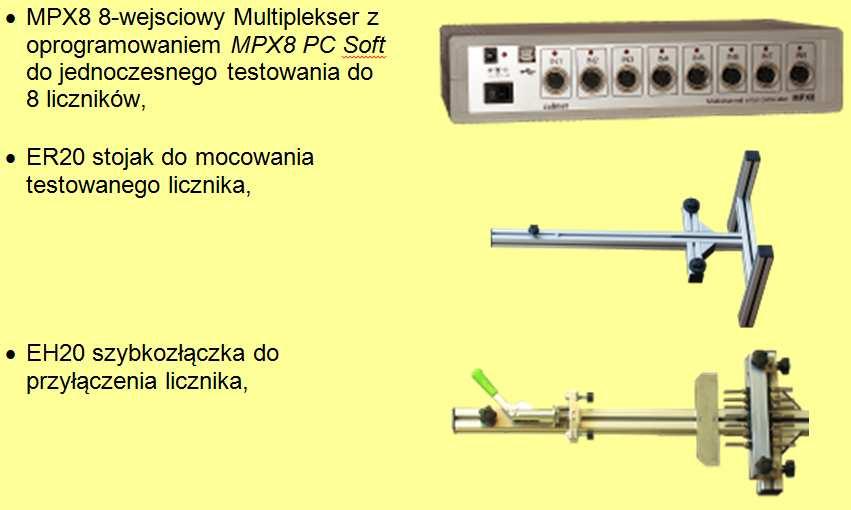

32 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 Opcjonalne wyposażenie kalibratora obejmuje: 32

33 3 - fazowy kalibrator mocy i tester aparatury energetycznej typu C300 Opcjonalne wyposażenie kalibratora obejmuje: 33

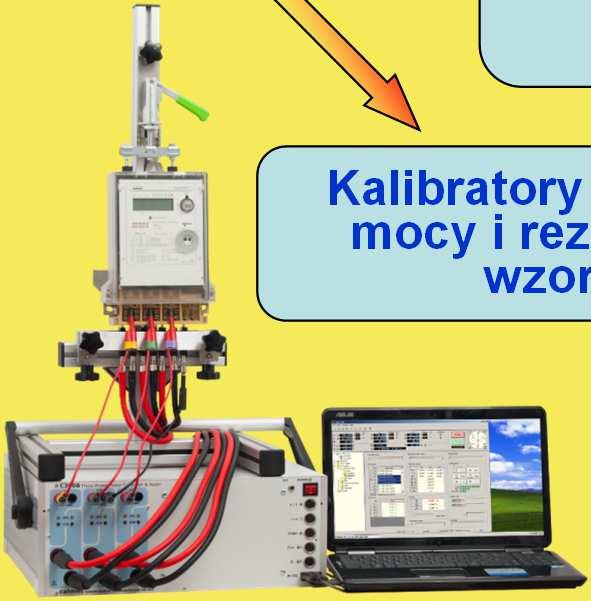

34 4 pozycyjna, ekspercka stacja wzorcownicza typutb40 Nowa generacja stacji wzorcowniczych Klasa dokładności 0.05 do 3x120A i 3x560V Programowane harmoniczne i kształty specjalne prądów i napięć Automatyczne procedury pomiarowe Niewielkie wymiary i masa Zasilanie stacji z sieci jednofazowej AC 34

35 System testowania liczników energii elektrycznej Obiekt Testery klasy 0.2, 0.1, 0.05% Zakład Testery klasy 0.02%, 0.05% Błąd transportowy 35
