(12) OPI S OCHRONNY WZORU PRZEMYSŁOWEGO

Transkrypt

1 (12) OPI S OCHRONNY WZORU PRZEMYSŁOWEGO (21) Nume r zgłoszenia: (51) Klasyfikacja (22) Dat a zgłoszenia: (54) Urządzenie odbiorcze usług telewizji, zwłaszcza telewizji cyfrowej (45) O udzieleni u praw a z rejestracj i ogłoszono: WUP 07/2008 (73) Uprawniony z rejestracji wzoru przemysłowego : Cyfrowy Polsat Technology Sp.z.o.o., Warszawa, (PL) (72) Twórca(y) wzoru przemysłowego: Skórka Remigiusz, Chojnów, (PL); Michniowski Janusz, Milówka, (PL)

2 Urządzenie odbiorcze usług telewizji, zwłaszcza telewizji cyfrowej Przedmiotem wzor u przemysłoweg o jes t urządzenie odbior - cze usług telewizji, zwłaszcza cyfrowej, zwłaszcza do odbioru i dekodowani a usłu g kodowane j i ni e kodowane j telewizji, zwłaszcza cyfrowej, w szczególności programów telewizyjnych i radiowych ora z usłu g dodatkowych. W zależności o d konfigura - cji układó w elektronicznyc h ora z interfejsó w zewnętrznych urządzenie odbiorcz e służy d o odbior u sygnałó w telewizji, zwłaszcza cyfrowe j dostarczonyc h z wykorzystaniem telewizyj - nej technologi i satelitarnej, telewizyjnyc h nadajnikó w na - ziemnych, telewizyjnyc h siec i kablowych, poprze z dedykowan e linie abonencki e operatoró w telekomunikacyjnyc h ora z poprzez przewodowe i bezprzewodowe sieci komputerowe w tym Internet. Wzór przemysłowy stanow i now a i oryginalna posta ć urządzenia odbiorczego usług telewizji, zwłaszcza cyfrowej, przejawiająca si ę w budowie, kształcie, kolorystyc e i ornamentacji. Wzór przemysłowy występuje w ośmiu odmianach odmiana pierwsza - urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowe j poziome, w kolorz e jasny m - figury 1-3; 2. - odmiana drug a - urządzenie odbiorcz e usług telewi -

3 zji, zwłaszcza cyfrowe j pionowe, w kolorz e jasny m - figury 4-6; 3. - odmiana trzecia - urządzenie odbiorcz e usług telewizji, zwłaszcz a cyfrowe j poziome, w kolorz e jasnym, z dodatkowym elementem obrazowym - figury odmiana czwart a - urządzenie odbiorcz e usług telewizji, zwłaszcz a cyfrowe j pionowe, w kolorze, jasny m z dodatkowym elementem obrazowym - figury 10-12; 5. - odmiana piąta - urządzenie odbiorcz e usłu g telewi - zji, zwłaszcza cyfrowej poziome, w kolorze ciemnym - figury 13-15; 6. - odmiana szósta - urządzenie odbiorcze usług telewizji, zwłaszcza cyfrowej pionowe, w kolorze ciemnym - figury 16-18; 7. - odmiana siódma - urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowe j poziome, w kolorz e ciemnym, z dodatkowym elementem obrazowym - figury odmiana ósm a - urządzenie odbiorcz e usłu g telewi - zji, zwłaszcz a cyfrowe j pionowe, w kolorz e ciemnym, z dodatkowym elementem obrazowym - figury Znane są urządzenia odbiorcze usług telewizji, zwłaszcz a cyfrowej mające prostopadłościenną obudow ę zaopatrzon ą w przyciski sterujące i gniazda przyłączeniowe. Przedmiot wzoru przemysłowego jest uwidoczniony na fotografiach, na któryc h fig. 1 przedstawia urządzenie odbiorcz e usług telewizji, zwłaszcza cyfrowej w pierwszej odmianie wzoru przemysłowego w widoku z przodu, fig. 2 - urządzenie od - biorcze usłu g telewizji, zwłaszcz a cyfrowe j w pierwsze j od - mianie wzoru przemysłowego w widoku perspektywicznym od przodu, fig. 3 - urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowej w pierwsze j odmiani e wzor u przemysłoweg o w widok u

4 perspektywicznym o d tyłu, fig. 4 - przedstawia urządzenie odbiorcze usłu g telewizji, zwłaszcz a cyfrowe j w drugiej odmianie wzoru przemysłowego w widoku z przodu, fig. 5 - przedstawia urządzenie odbiorcz e usłu g telewizji, zwłaszcz a cyfrowe j w drugie j odmiani e wzor u przemysłoweg o w widok u perspekty - wicznym o d przodu, fig. 6 - przedstawia urządzenie odbiorcz e usług telewizji, zwłaszcz a cyfrowe j w drugiej odmianie wzoru przemysłowego w widok u perspektywiczny m o d tyłu, fig. 7 - przedstawia urządzenie odbiorcz e usłu g telewizji, zwłaszcz a cyfrowej w trzecie j odmiani e wzor u przemysłoweg o w widoku z przodu, fig. 8 - przedstawia urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowe j w trzecie j odmiani e wzor u przemy - słowego w widoku perspektywicznym o d przodu, fig. 9 - przedstawia urządzenie odbiorcze usług telewizji, zwłaszcza cyfrowej w trzeciej odmianie wzoru przemysłowego w widoku perspektywicznym od tyłu, fig urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowe j w czwarte j odmiani e wzor u przemy - słowego w widok u z przodu, fig urządzenie odbiorcz e usług telewizji, zwłaszcz a cyfrowej w czwartej odmianie wzoru przemysłowego w widoku perspektywicznym o d przodu, fig urządzenie odbiorcz e usłu g telewizji, zwłaszcz a cyfrowe j w czwartej odmianie wzoru przemysłowego w widoku perspektywicznym od tyłu, fig urządzenie odbiorcz e usług telewizji, zwłaszcza cyfrowe j w piątej odmiani e wzor u przemysłoweg o w widoku z przodu, fig urządzenie odbiorcze usług telewizji, zwłaszcza cyfrowej w piątej odmianie wzoru przemysłowego w widoku perspektywicznym od przodu, fig urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowej w piątej odmianie wzoru przemysłoweg o w widok u perspektywiczny m o d tyłu, fig urządzenie odbiorcze usług telewizji, zwłaszcza cyfrowej w szóste j odmiani e wzor u przemysłoweg o w widok u z przodu,

5 fig urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowej w szóste j odmiani e wzor u przemysłoweg o w widok u per - spektywicznym od przodu, fig urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowe j w szóste j odmiani e wzoru przemysłowego w widoku perspektywicznym o d tyłu, fig urządzenie odbiorcz e usług telewizji, zwłaszcz a cyfrowe j w siód - mej odmianie wzoru przemysłowego w widoku z przodu, fig urządzenie odbiorcz e usłu g telewizji, zwłaszcz a cyfrowe j w siódmej odmiani e wzoru przemysłowego w widoku perspektywicz - nym o d przodu, fig urządzenie odbiorcz e usłu g telewi - zji, zwłaszcza cyfrowej w siódmej odmianie wzoru przemysłowego w widok u perspektywiczny m o d tyłu, fig urządzenie odbiorcze usłu g telewizji, zwłaszcz a cyfrowe j w ósmej odmianie wzoru przemysłowego w widoku z przodu, fig urządzenie odbiorcze usług telewizji, zwłaszcza cyfrowej w ósmej odmianie wzoru przemysłowego w widoku perspektywicznym od przodu, fig urządzenie odbiorcze usług telewizji, zwłaszcz a cyfrowej w ósme j odmiani e wzor u przemysłoweg o w widok u per - spektywicznym od tyłu. Cechy istotn e wzor u przemysłoweg o w pierwsze j odmiani e polegają na tym, że stanowi j e prostopadłościan o stosunkowo niewielkiej wysokości z zaokrąglonymi narożami. N a przedniej wąskiej ścianie (przedni m panelu ) patrząc o d lewe j stron y znajdują się kolejno okrągły odbiornik układu elektronicznego umożliwiający przyjmowanie poleceń z urządzenia zdalneg o sterowania (pilota ) oraz trzy przyciski sterujące pracą urządzenia. Ściana górna i dolna są zaopatrzone w szczelinowe otwory zgrupowane po jednej stronie w sześciu rzędach, a po drugiej stronie w trzec h rzędach. N a prawe j ścianie znajduj e si ę gniazdo dla karty dostępowej. Tylna ściana jest zaopatrzona w układ gniazd przyłączeniowych. Ściana lewa jest zaopatrzona w

6 pionowe szczeliny. Doln a i górn a ściana maj ą nieznaczni e większe wymiar y ni ż obry s wyznaczon y prze z ściany przednią, tylną i boczne. Większe ściany są wykonane w kolorze jaśniejszym niż panel przedni urządzenia. Cechy istotne wzoru przemysłowego w drugiej odmianie polegają n a tym, że stanow i j e prostopadłościan o stosunkow o niewielkiej szerokości z zaokrąglonymi narożami. Na przedniej wąskiej ścianie (przedni m panelu ) patrząc o d doł u znajduj ą się kolejn o okrągły odbiorni k układ u elektroniczneg o umożliwiający przyjmowanie poleceń z urządzenia zdalnego sterowania (pilota) ora z trz y przycisk i sterujące prac ą urządzenia. Ściana lew a i prawa są zaopatrzone w szczelinowe otwory zgrupowane u dołu w sześciu rzędach, a u góry w trzec h rzędach. Na górnej ścianie znajduj e si ę gniazdo dl a kart y dostępowej. Tylna ściana jes t zaopatrzon a w ukła d gniaz d przyłączeniowych. Lew a i praw a ściana maj ą nieznaczni e większe wymiar y niż obry s wyznaczon y prze z ściany przednią, tyln ą i dolną i górną. Urządzenie jest zaopatrzone w podstawę mającą łukowate obejmy. Większe ściany s ą wykonane w kolorz e jaśniejszym niż panel przedni urządzenia. Cechy istotn e wzor u przemysłoweg o w trzecie j odmiani e polegają n a tym, że stanowi j e prostopadłościan o stosunkowo niewielkiej wysokości z zaokrąglonymi narożami. N a przedniej wąskiej ścianie (przedni m panelu ) patrząc o d lewe j stron y znajdują się kolejno okrągły odbiornik układu elektronicznego umożliwiający przyjmowanie poleceń z urządzenia zdalnego sterowania (pilota ) oraz trzy przyciski sterujące pracą urządzenia. Ściana górna i dolna są zaopatrzone w szczelinowe otwory zgrupowane po jedne j stroni e w sześciu rzędach, a po drugiej stronie w trzech rzędach. Między tym i grupam i otworów szcze - linowych znajduj ą si ę centralni e umieszczon y wizerune k kul i

7 utworzonej z wielu kółek oraz rozmieszczony w dwóch wierszach napis. N a prawe j ścianie znajduj e si ę gniazd o dl a kart y do - stępowej. Tyln a ściana jes t zaopatrzon a w układ gniaz d przyłączeniowych. Ściana lewa jest zaopatrzona w pionowe szczeliny. Lewa i prawa ściana mają nieznacznie większe wymiary niż obrys wyznaczony przez ściany przednią, tyln ą i dolną i górną. Większe ściany s ą wykonane w kolorz e jaśniejszym niż panel przedni urządzenia. Cechy istotn e wzor u przemysłoweg o w czwarte j odmiani e polegają na tym, że stanowi je prostopadłościan o stosunkowo niewielkiej szerokości z zaokrąglonymi narożami. Na przedniej wąskiej ścianie (przedni m panelu ) patrząc o d doł u znajduj ą się kolejn o okrągły odbiorni k układ u elektroniczneg o umożliwiający przyjmowanie poleceń z urządzenia zdalneg o sterowania (pilota) ora z trz y przycisk i sterujące prac ą urządzenia. Ściana lewa i prawa są zaopatrzone w szczelinowe otwory zgrupowane u dołu w sześciu rzędach, a u góry w trzech rzędach. Między tym i grupam i otworó w szczelinowyc h znajduj ą si ę cen - tralnie umieszczon y wizerune k kul i utworzone j z wielu kółe k oraz rozmieszczony w dwóch wierszach napis. Na górnej ścianie znajduje si ę gniazdo dla kart y dostępowej. Tyln a ściana jes t zaopatrzona w ukła d gniaz d przyłączeniowych. Lew a i praw a ściana mają nieznacznie większe wymiary ni ż obrys wyznaczon y przez ściany przednią, tylną i dolną i górną. Urządzenie jest zaopatrzone w podstawę mającą łukowate obejmy. Większe ściany są wykonane w kolorz e jaśniejszym ni ż panel przedni urządzenia. Cechy istotn e wzoru przemysłowego w piątej odmiani e polegają n a tym, że stanow i j e prostopadłościan o stosunkow o niewielkiej wysokości z zaokrąglonymi narożami. N a przednie j wąskiej ścianie (przedni m panelu ) patrząc o d lewe j stron y

8 znajdują się kolejno okrągły odbiornik układu elektronicznego umożliwiający przyjmowanie poleceń z urządzenia zdalneg o sterowania (pilota ) oraz trzy przyciski sterujące pracą urządzenia. Ściana górna i dolna są zaopatrzone w szczelinowe otwory zgrupowane po jedne j stronie w sześciu rzędach, a po drugiej stronie w trzec h rzędach. N a prawe j ścianie znajduj e si ę gniazdo dla karty dostępowej. Tylna ściana jest zaopatrzona w układ gniazd przyłączeniowych. Ściana lewa jest zaopatrzona w pionowe szczeliny. Doln a i górn a ściana maj ą nieznaczni e większe wymiar y ni ż obry s wyznaczon y prze z ściany przednią, tylną i boczne. Większe ściany są wykonane w kolorze ciemnym, odmiennym niż panel przedni urządzenia. Cechy istotne wzoru przemysłowego w szóstej odmianie polegają n a tym, że stanow i j e prostopadłościan o stosunkow o niewielkiej szerokości z zaokrąglonymi narożami. Na przedniej wąskiej ścianie (przedni m panelu ) patrząc o d doł u znajduj ą się kolejn o okrągły odbiorni k układ u elektroniczneg o umożliwiający przyjmowanie poleceń z urządzenia zdalnego sterowania (pilota) ora z trz y przycisk i sterujące prac ą urządzenia. Ściana lewa i prawa są zaopatrzone w szczelinowe otwory zgrupowane u dołu w sześciu rzędach, a u góry w trzech rzędach. Na górnej ścianie znajduj e si ę gniazdo dla kart y dostępowej. Tylna ściana jes t zaopatrzon a w ukła d gniaz d przyłączeniowych. Lew a i praw a ściana maj ą nieznaczni e większe wymiar y niż obry s wyznaczony prze z ściany przednią, tyln ą i dolną i górną. Urządzenie jest zaopatrzone w podstawę mającą łukowate obejmy. Większe ściany są wykonane w kolorze ciemnym, odmiennym niż panel przedni urządzenia. Cechy istotne wzoru przemysłowego w siódmej odmianie polegają n a tym, że stanow i j e prostopadłościan o stosunkow o niewielkiej wysokości z zaokrąglonymi narożami. N a przednie j

9 wąskiej ścianie (przedni m panelu ) patrząc o d lewe j stron y znajdują się kolejno okrągły odbiornik układu elektronicznego umożliwiający przyjmowanie poleceń z urządzenia zdalneg o sterowania (pilota ) oraz trzy przyciski sterujące pracą urządzenia. Ściana górna i dolna są zaopatrzone w szczelinowe otwory zgrupowane po jednej stronie w sześciu rzędach, a po drugiej stronie w trzech rzędach. Między tymi grupami otworów szcze - linowych znajduj ą si ę centralni e umieszczon y wizerune k kul i utworzonej z wielu kółek oraz rozmieszczony w dwóch wierszach napis. N a prawe j ścianie znajduj e si ę gniazd o dl a kart y dostępowej. Tyln a ściana jest zaopatrzon a w układ gniazd przyłączeniowych. Ściana lewa jest zaopatrzona w pionowe szczeliny. Lewa i prawa ściana mają nieznacznie większe wymiary niż obrys wyznaczony przez ściany przednią, tyln ą i dolną i górną. Większe ściany s ą wykonane w kolorz e ciemnym, odmienny m niż panel przedni urządzenia. Cechy istotne wzoru przemysłowego w ósmej odmianie polegają na tym, że stanowi je prostopadłościan o stosunkowo niewielkiej szerokości z zaokrąglonymi narożami. N a przednie j wąskiej ścianie (przedni m panelu ) patrząc o d doł u znajduj ą się kolejn o okrągły odbiorni k układ u elektroniczneg o umożliwiający przyjmowanie poleceń z urządzenia zdalneg o sterowania (pilota) ora z trz y przycisk i sterujące prac ą urządzenia. Ściana lewa i prawa są zaopatrzone w szczelinowe otwory zgrupowane u dołu w sześciu rzędach, a u góry w trzech rzędach. Między tym i grupam i otworó w szczelinowyc h znajduj ą si ę cen - tralnie umieszczon y wizerune k kul i utworzone j z wielu kółe k oraz rozmieszczony w dwóch wierszach napis. Na górnej ścianie znajduje si ę gniazdo dl a kart y dostępowej. Tylna ściana jest zaopatrzona w ukła d gniaz d przyłączeniowych. Lew a i praw a ściana mają nieznacznie większe wymiary niż obrys wyznaczony

10 przez ściany przednią, tylną i dolną i górną. Urządzenie jest zaopatrzone w podstawę mającą łukowate obejmy. Większe ściany są wykonan e w kolorz e ciemnym, odmienny m ni ż pane l przedn i urządzenia.

11 Fig. 2 Fig. 3 Fig. 5 Fig. 6 Fig. 8 Fig. 9 Fig. 1 1 Fig. 1 2 Fig. 1 4 Fig. 1 5 Fig. 1 7 Fig. 1 8 Fig. 20 Fig. 21 Fig. 23 Fig. 2 4

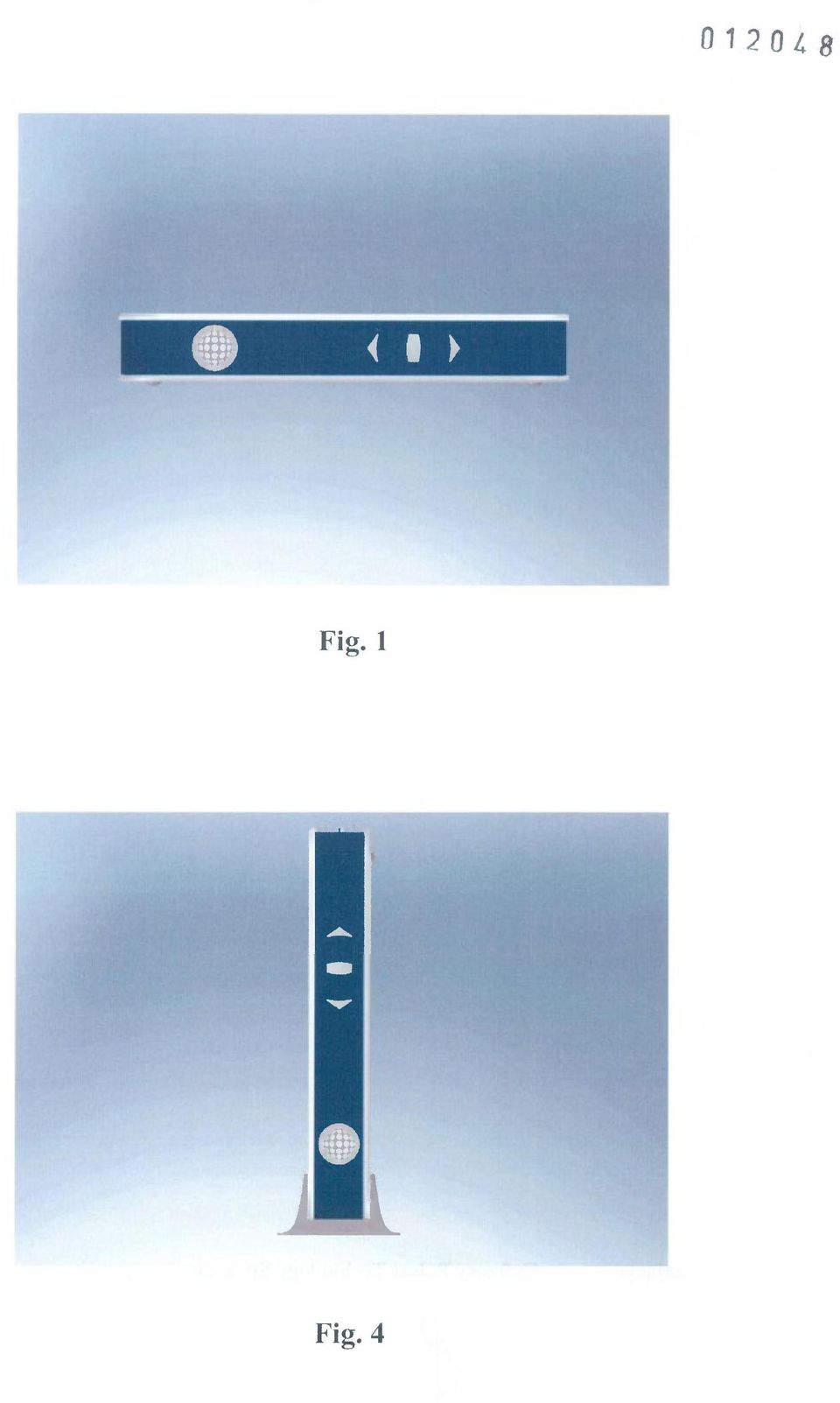

12 Fig. 1

13 Fig. 7 Fig. 1 0

14 Fig. 1 3

15 Fig. 1 9

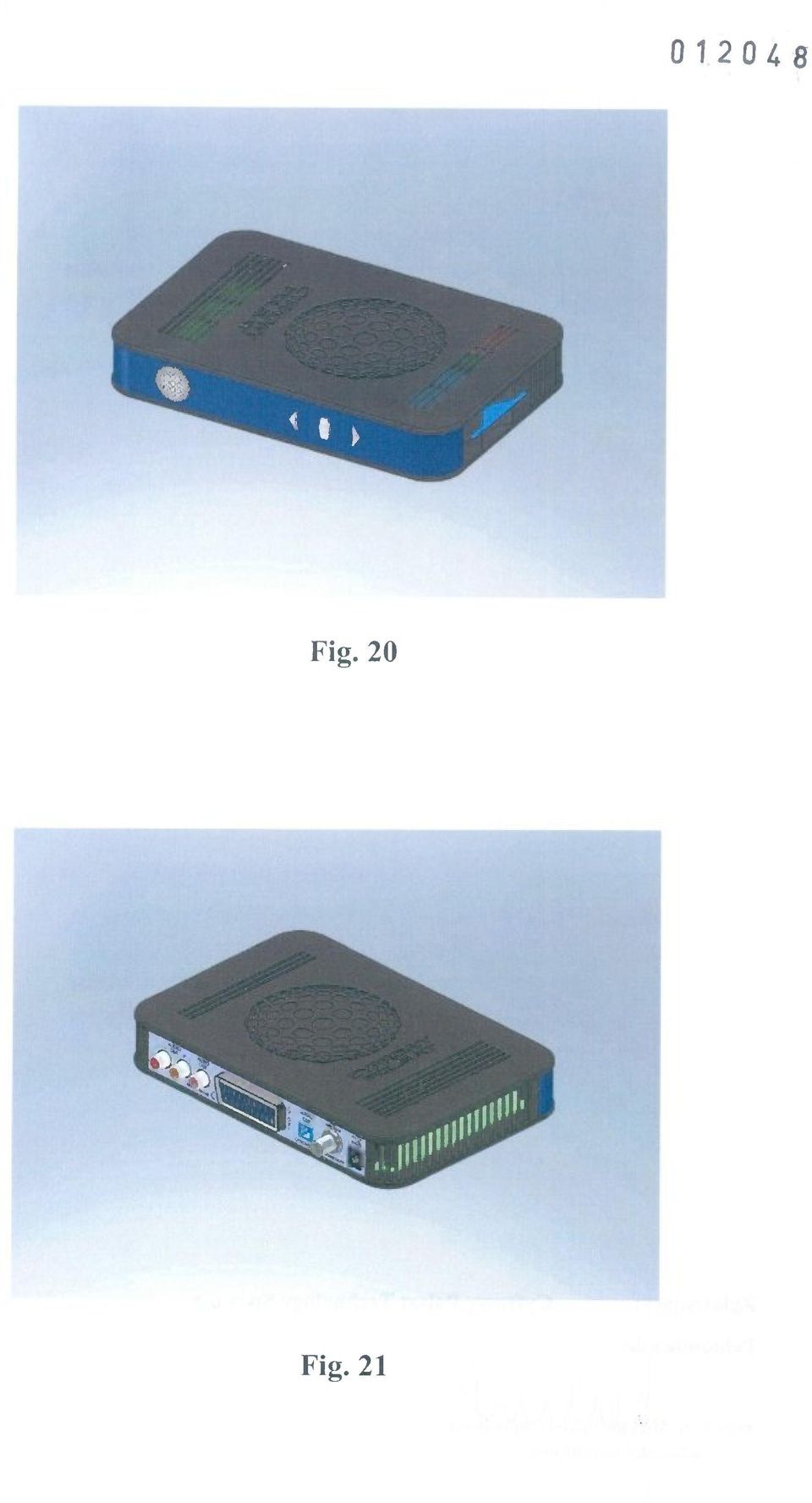

16 Fig. 20
