1 (12) OPI S OCHRONN Y WZORU PRZEMYSŁOWEGO (19) PL (11) (21) Numer zgłoszenia: (51) Klasyfikacja: (22) Data zgłoszenia: (54) Korpu s przekaźnika bezobsługowej stacji monitorowani a (73) Uprawniony z rejestracji wzoru przemysłowego : ITM POLAND Sp. z o.o., Zielona Góra, (PL) (45) O udzieleniu prawa z rejestracji ogłoszono: WU P 12/200 9 (72) Twórca(y) wzoru przemysłowego : Śnieszko Jarosław, Zielona Góra, (PL)

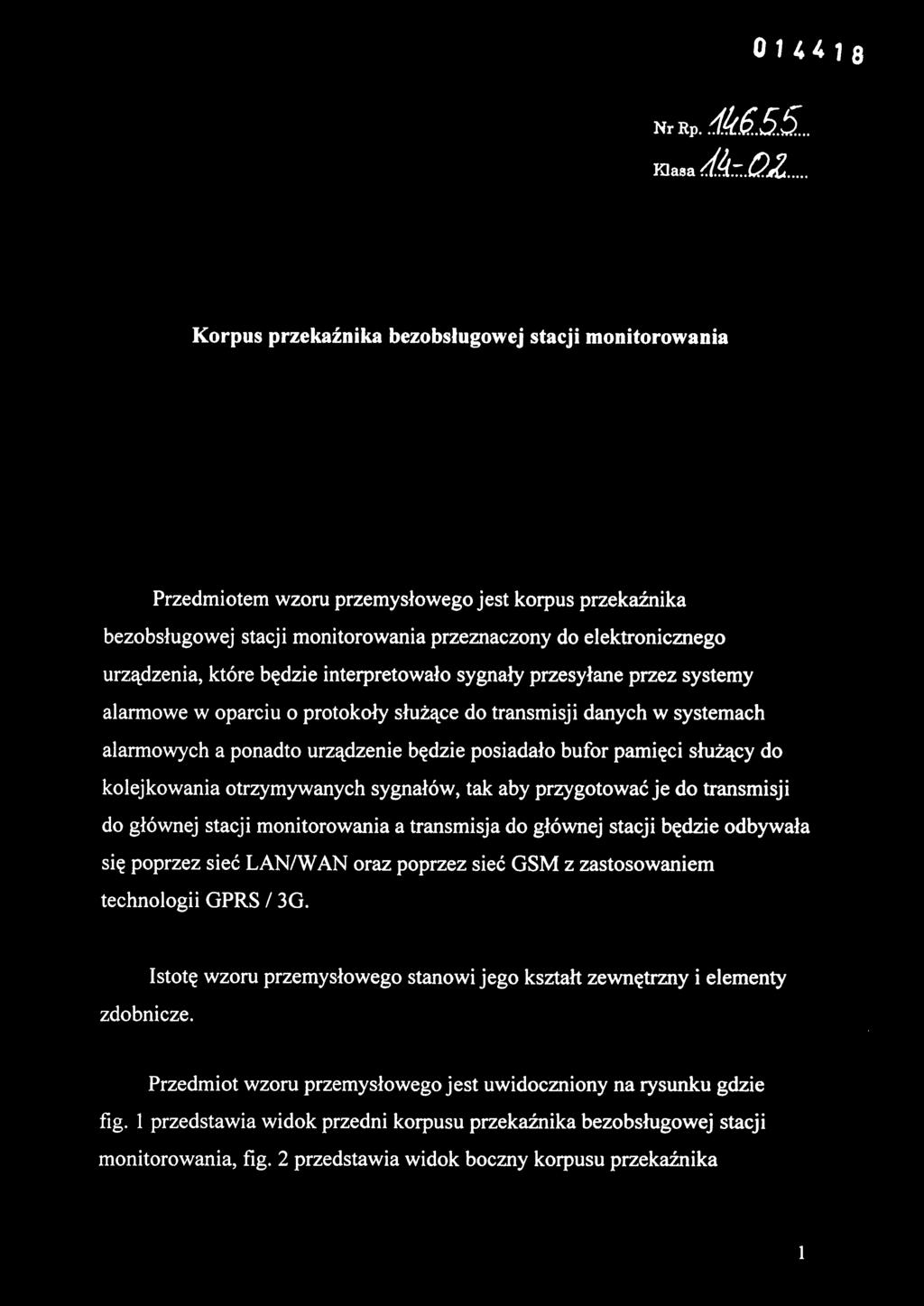

2 Korpus przekaźnika bezobsługowe j stacji monitorowania Przedmiotem wzoru przemysłowego jest korpus przekaźnika bezobsługowej stacji monitorowania przeznaczony do elektronicznego urządzenia, które będzie interpretowało sygnały przesyłane przez systemy alarmowe w oparciu o protokoły służące do transmisji danych w systemach alarmowych a ponadto urządzenie będzie posiadało bufor pamięci służący do kolejkowania otrzymywanych sygnałów, tak aby przygotować je do transmisji do głównej stacji monitorowania a transmisja do głównej stacji będzie odbywała się poprzez sieć LAN/WAN oraz poprzez sieć GSM z zastosowaniem technologii GPRS / 3G. zdobnicze. Istotę wzoru przemysłowego stanowi jego kształt zewnętrzny i elementy Przedmiot wzoru przemysłowego jest uwidoczniony na rysunku gdzie fig. 1 przedstawi a widok przedni korpusu przekaźnika bezobsługowej stacji monitorowania, fig. 2 przedstawia widok boczny korpusu przekaźnika

3 bezobsługowej stacji monitorowania, fig. 3 przedstawia widok tylny korpusu przekaźnika bezobsługowej stacji monitorowania. Korpus przekaźnika bezobsługowej stacji monitorowania ma postać prostopadłościanu, na którego przedniej ścianie są z lewej strony pionowo ułożone kółka diod sygnalizacyjnych a z prawej strony jest prostokąt wyświetlacza LCD a następnie dwa rzędy pionowe po pięć prostokątów poziomo ułożonych przyciskó w sterujących oraz u dołu jeden większy prostokąt i obok poziomo dwa mniejsze prostokąty złącza komunikacyjnego. Natomiast widok boczny korpusu ma u dołu dwa kółka z pionowymi kreskami a z prawej strony równolegle do boku jest pionowy wydłużony prostokąt anteny dochodzący do poziomego małego prostokąta wystającego z boku korpusu. A ponadto widok tylny korpusu ma na swej powierzchni z lewej strony dwa równoległe pionowe wydłużone prostokąty z kwadratami u dołu, a dalej z prawej strony są dwa pionowe rzędy prostokątów oraz dalej dwa pionowe rzędy kwadratów różnych złącz komunikacyjnych oraz z prawej strony jest prostokąt, w którego wnętrzu znajduje się z lewej strony pokratkowane koło osłony wentylatora i z prawej strony u góry poziomy prostokąt złącza do zasilania. Cechami istotnymi wzoru przemysłowego jest to, że korpus przekaźnika bezobsługowej stacji monitorowania ma postać prostopadłościanu, na którego przedniej ścianie są z lewej strony pionowo ułożone kółka 3 diod sygnalizacyjnych a z prawej strony jest prostokąt I wyświetlacz a LCD a następnie dwa rzędy pionowe po pięć prostokątów poziomo ułożonych 2 przycisków sterujących oraz u dołu jeden większy prostokąt 4 i obok poziomo dwa niniejsze prostokąty 7 złącza komunikacyjnego. Natomiast widok boczny korpusu ma u dołu dwa kółka z pionowymi kreskami a z prawej strony równolegle do boku jest pionowy wydłużony prostokąt 5 anteny dochodzący do poziomego małego prostokąta wystającego z boku korpusu.

4 A ponadto widok tyln y korpusu m a n a swej powierzchni z lewej strony dw a równoległe pionow e wydłużone prostokąt y 5 z kwadratami u dołu, a dalej z prawej strony s ą dwa pionow e rzęd y prostokątów 4 oraz dalej dwa pionow e rzędy kwadrató w różnyc h złąc z komunikacyjnych ora z z prawej strony jest prostokąt, w którego wnętrz u znajduj e się z lewej strony pokratkowane koł o 8 osłony wentylatora i z prawej strony u góry poziom y prostokąt 6 złącza d o zasilania.

5
