1 DIGITAL SCOUT Instrukcja obsługi

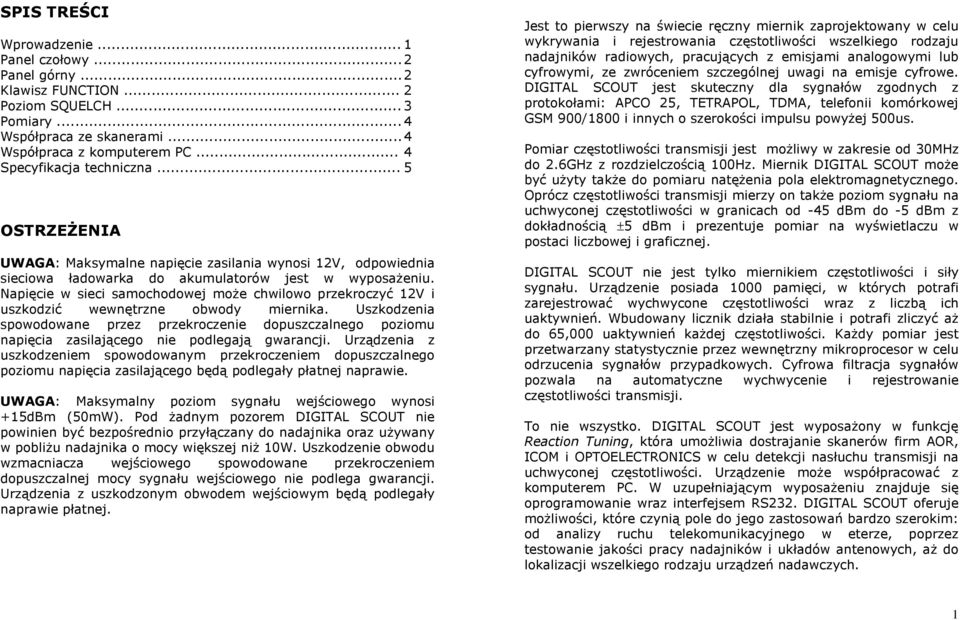

2 SPIS TREŚCI Wprowadzenie... 1 Panel czołowy... 2 Panel górny... 2 Klawisz FUNCTION... 2 Poziom SQUELCH... 3 Pomiary... 4 Współpraca ze skanerami... 4 Współpraca z komputerem PC... 4 Specyfikacja techniczna... 5 OSTRZEŻENIA UWAGA: Maksymalne napięcie zasilania wynosi 12V, odpowiednia sieciowa ładowarka do akumulatorów jest w wyposażeniu. Napięcie w sieci samochodowej może chwilowo przekroczyć 12V i uszkodzić wewnętrzne obwody miernika. Uszkodzenia spowodowane przez przekroczenie dopuszczalnego poziomu napięcia zasilającego nie podlegają gwarancji. Urządzenia z uszkodzeniem spowodowanym przekroczeniem dopuszczalnego poziomu napięcia zasilającego będą podlegały płatnej naprawie. UWAGA: Maksymalny poziom sygnału wejściowego wynosi +15dBm (50mW). Pod żadnym pozorem DIGITAL SCOUT nie powinien być bezpośrednio przyłączany do nadajnika oraz używany w pobliżu nadajnika o mocy większej niż 10W. Uszkodzenie obwodu wzmacniacza wejściowego spowodowane przekroczeniem dopuszczalnej mocy sygnału wejściowego nie podlega gwarancji. Urządzenia z uszkodzonym obwodem wejściowym będą podlegały naprawie płatnej. Jest to pierwszy na świecie ręczny miernik zaprojektowany w celu wykrywania i rejestrowania częstotliwości wszelkiego rodzaju nadajników radiowych, pracujących z emisjami analogowymi lub cyfrowymi, ze zwróceniem szczególnej uwagi na emisje cyfrowe. DIGITAL SCOUT jest skuteczny dla sygnałów zgodnych z protokołami: APCO 25, TETRAPOL, TDMA, telefonii komórkowej GSM 900/1800 i innych o szerokości impulsu powyżej 500us. Pomiar częstotliwości transmisji jest możliwy w zakresie od 30MHz do 2.6GHz z rozdzielczością 100Hz. Miernik DIGITAL SCOUT może być użyty także do pomiaru natężenia pola elektromagnetycznego. Oprócz częstotliwości transmisji mierzy on także poziom sygnału na uchwyconej częstotliwości w granicach od -45 dbm do -5 dbm z dokładnością ±5 dbm i prezentuje pomiar na wyświetlaczu w postaci liczbowej i graficznej. DIGITAL SCOUT nie jest tylko miernikiem częstotliwości i siły sygnału. Urządzenie posiada 1000 pamięci, w których potrafi zarejestrować wychwycone częstotliwości wraz z liczbą ich uaktywnień. Wbudowany licznik działa stabilnie i potrafi zliczyć aż do 65,000 uaktywnień każdej częstotliwości. Każdy pomiar jest przetwarzany statystycznie przez wewnętrzny mikroprocesor w celu odrzucenia sygnałów przypadkowych. Cyfrowa filtracja sygnałów pozwala na automatyczne wychwycenie i rejestrowanie częstotliwości transmisji. To nie wszystko. DIGITAL SCOUT jest wyposażony w funkcję Reaction Tuning, która umożliwia dostrajanie skanerów firm AOR, ICOM i OPTOELECTRONICS w celu detekcji nasłuchu transmisji na uchwyconej częstotliwości. Urządzenie może współpracować z komputerem PC. W uzupełniającym wyposażeniu znajduje się oprogramowanie wraz interfejsem RS232. DIGITAL SCOUT oferuje możliwości, które czynią pole do jego zastosowań bardzo szerokim: od analizy ruchu telekomunikacyjnego w eterze, poprzez testowanie jakości pracy nadajników i układów antenowych, aż do lokalizacji wszelkiego rodzaju urządzeń nadawczych. 1

3 Panel czołowy Klawisz POWER Powoduje włączenie lub wyłączenie zasilania. Naciśnięcie i przytrzymanie klawisza przez 2 sekundy włącza podświetlenie wyświetlacza (podczas pracy może być słychać jego przetwornicę). Klawisz TEST Przełącza pomiędzy wskazaniami częstotliwości i siły sygnału. Naciśnięcie i przytrzymanie klawisza przez 2 sekundy powoduje zapisanie wskazywanej częstotliwości do pamięci. Klawisz FUNCTION Umożliwia dostęp do ustawień miernika. Klawisze UP[ ]-DOWN[ ] Powodują zwiększanie / zmniejszanie wartości poszczególnych ustawień. Panel górny Na górnym panelu znajdują się: Złącze antenowe BNC 50Ω. Gniazdo interfejsu RS232C do komputera PC. Gniazdo interfejsu CI-5 do skanerów AOR, ICOM, OPTOELECTRONICS Gniazdo zasilania zewnętrznego 9-12V DC, plus w środku Otwór kalibracji. Miernik jest fabrycznie odpowiednio skalibrowany i nie należy modyfikować tego ustawienia. Klawisz FUNCTION Kolejne naciskanie klawisza FUNCTION umożliwia dostęp do 10 różnych ustawień miernika. MEMORY Miernik posiada 1000 pamięci, w których może zostać zapamiętana wartość częstotliwości oraz ilość jej uaktywnień ang. hits (do 65,000). Pierwsza komórka pamięci posiada numer 000. Klawiszami UP/DOWN można obejrzeć zawartość pamięci. CLEAR MEMORY Istnieje możliwość skasowania zawartości pamięci poprzez dwukrotne naciśniecie klawisza UP. AUTO STORE Klawiszami UP/DOWN można wybrać jedno z dwóch ustawień: DISABLED automatyczne zapisywanie do pamięci zablokowane ENABLED automatyczne zapisywanie do pamięci możliwe, jednak rejestracja ma miejsce tylko wtedy, gdy włączony jest tryb FILTER. RESOLUTION Klawiszami UP/DOWN można wybrać rozdzielczość pomiaru 1kHz (szybszy pomiar) lub 100Hz (wolniejszy pomiar). MINIMUM PULSE WIDTH Klawiszami UP/DOWN można wybrać okres pomiaru 1300us lub 500us (dwukrotnie wolniejszy pomiar). Zalecane jest ustawienie 500us, które jest wymagane m. in. dla urządzeń GSM. FILTER MODE Klawiszami UP/DOWN można włączyć lub wyłączyć tryb FILTER: DISABLED (wyłączony) częstotliwość jest widoczna na wyświetlaczu tylko w trakcie trwania sygnału ENABLED (włączony) uchwycona częstotliwość zostaje zatrzymana na wyświetlaczu 2

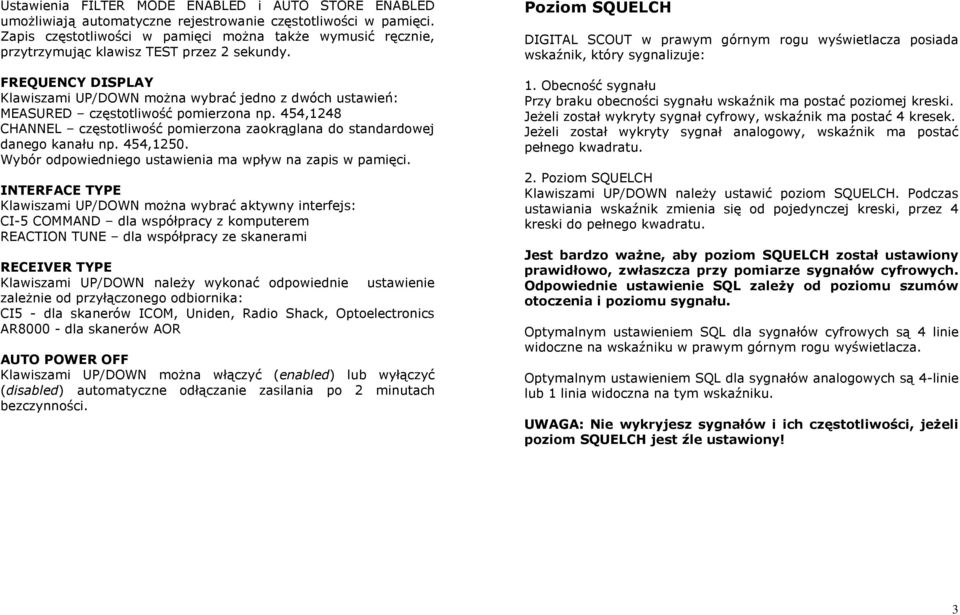

4 Ustawienia FILTER MODE ENABLED i AUTO STORE ENABLED umożliwiają automatyczne rejestrowanie częstotliwości w pamięci. Zapis częstotliwości w pamięci można także wymusić ręcznie, przytrzymując klawisz TEST przez 2 sekundy. FREQUENCY DISPLAY Klawiszami UP/DOWN można wybrać jedno z dwóch ustawień: MEASURED częstotliwość pomierzona np. 454,1248 CHANNEL częstotliwość pomierzona zaokrąglana do standardowej danego kanału np. 454,1250. Wybór odpowiedniego ustawienia ma wpływ na zapis w pamięci. INTERFACE TYPE Klawiszami UP/DOWN można wybrać aktywny interfejs: CI-5 COMMAND dla współpracy z komputerem REACTION TUNE dla współpracy ze skanerami RECEIVER TYPE Klawiszami UP/DOWN należy wykonać odpowiednie ustawienie zależnie od przyłączonego odbiornika: CI5 - dla skanerów ICOM, Uniden, Radio Shack, Optoelectronics AR dla skanerów AOR AUTO POWER OFF Klawiszami UP/DOWN można włączyć (enabled) lub wyłączyć (disabled) automatyczne odłączanie zasilania po 2 minutach bezczynności. Poziom SQUELCH DIGITAL SCOUT w prawym górnym rogu wyświetlacza posiada wskaźnik, który sygnalizuje: 1. Obecność sygnału Przy braku obecności sygnału wskaźnik ma postać poziomej kreski. Jeżeli został wykryty sygnał cyfrowy, wskaźnik ma postać 4 kresek. Jeżeli został wykryty sygnał analogowy, wskaźnik ma postać pełnego kwadratu. 2. Poziom SQUELCH Klawiszami UP/DOWN należy ustawić poziom SQUELCH. Podczas ustawiania wskaźnik zmienia się od pojedynczej kreski, przez 4 kreski do pełnego kwadratu. Jest bardzo ważne, aby poziom SQUELCH został ustawiony prawidłowo, zwłaszcza przy pomiarze sygnałów cyfrowych. Odpowiednie ustawienie SQL zależy od poziomu szumów otoczenia i poziomu sygnału. Optymalnym ustawieniem SQL dla sygnałów cyfrowych są 4 linie widoczne na wskaźniku w prawym górnym rogu wyświetlacza. Optymalnym ustawieniem SQL dla sygnałów analogowych są 4-linie lub 1 linia widoczna na tym wskaźniku. UWAGA: Nie wykryjesz sygnałów i ich częstotliwości, jeżeli poziom SQUELCH jest źle ustawiony! 3

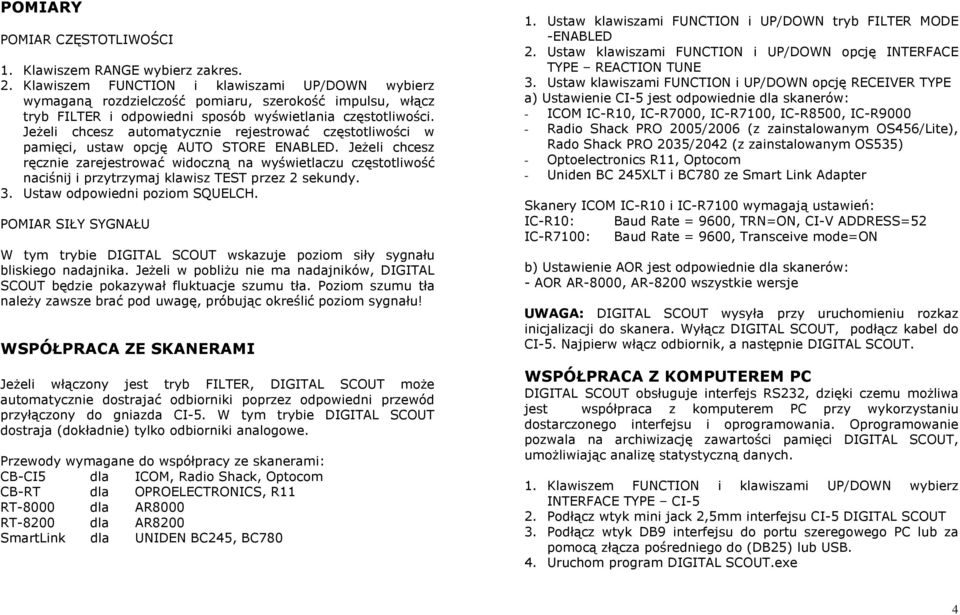

5 POMIARY POMIAR CZĘSTOTLIWOŚCI 1. Klawiszem RANGE wybierz zakres. 2. Klawiszem FUNCTION i klawiszami UP/DOWN wybierz wymaganą rozdzielczość pomiaru, szerokość impulsu, włącz tryb FILTER i odpowiedni sposób wyświetlania częstotliwości. Jeżeli chcesz automatycznie rejestrować częstotliwości w pamięci, ustaw opcję AUTO STORE ENABLED. Jeżeli chcesz ręcznie zarejestrować widoczną na wyświetlaczu częstotliwość naciśnij i przytrzymaj klawisz TEST przez 2 sekundy. 3. Ustaw odpowiedni poziom SQUELCH. POMIAR SIŁY SYGNAŁU W tym trybie DIGITAL SCOUT wskazuje poziom siły sygnału bliskiego nadajnika. Jeżeli w pobliżu nie ma nadajników, DIGITAL SCOUT będzie pokazywał fluktuacje szumu tła. Poziom szumu tła należy zawsze brać pod uwagę, próbując określić poziom sygnału! WSPÓŁPRACA ZE SKANERAMI Jeżeli włączony jest tryb FILTER, DIGITAL SCOUT może automatycznie dostrajać odbiorniki poprzez odpowiedni przewód przyłączony do gniazda CI-5. W tym trybie DIGITAL SCOUT dostraja (dokładnie) tylko odbiorniki analogowe. Przewody wymagane do współpracy ze skanerami: CB-CI5 dla ICOM, Radio Shack, Optocom CB-RT dla OPROELECTRONICS, R11 RT-8000 dla AR8000 RT-8200 dla AR8200 SmartLink dla UNIDEN BC245, BC Ustaw klawiszami FUNCTION i UP/DOWN tryb FILTER MODE -ENABLED 2. Ustaw klawiszami FUNCTION i UP/DOWN opcję INTERFACE TYPE REACTION TUNE 3. Ustaw klawiszami FUNCTION i UP/DOWN opcję RECEIVER TYPE a) Ustawienie CI-5 jest odpowiednie dla skanerów: - ICOM IC-R10, IC-R7000, IC-R7100, IC-R8500, IC-R Radio Shack PRO 2005/2006 (z zainstalowanym OS456/Lite), Rado Shack PRO 2035/2042 (z zainstalowanym OS535) - Optoelectronics R11, Optocom - Uniden BC 245XLT i BC780 ze Smart Link Adapter Skanery ICOM IC-R10 i IC-R7100 wymagają ustawień: IC-R10: Baud Rate = 9600, TRN=ON, CI-V ADDRESS=52 IC-R7100: Baud Rate = 9600, Transceive mode=on b) Ustawienie AOR jest odpowiednie dla skanerów: - AOR AR-8000, AR-8200 wszystkie wersje UWAGA: DIGITAL SCOUT wysyła przy uruchomieniu rozkaz inicjalizacji do skanera. Wyłącz DIGITAL SCOUT, podłącz kabel do CI-5. Najpierw włącz odbiornik, a następnie DIGITAL SCOUT. WSPÓŁPRACA Z KOMPUTEREM PC DIGITAL SCOUT obsługuje interfejs RS232, dzięki czemu możliwa jest współpraca z komputerem PC przy wykorzystaniu dostarczonego interfejsu i oprogramowania. Oprogramowanie pozwala na archiwizację zawartości pamięci DIGITAL SCOUT, umożliwiając analizę statystyczną danych. 1. Klawiszem FUNCTION i klawiszami UP/DOWN wybierz INTERFACE TYPE CI-5 2. Podłącz wtyk mini jack 2,5mm interfejsu CI-5 DIGITAL SCOUT 3. Podłącz wtyk DB9 interfejsu do portu szeregowego PC lub za pomocą złącza pośredniego do (DB25) lub USB. 4. Uruchom program DIGITAL SCOUT.exe 4

6 SPECYFIKACJA TECHNICZNA Pomiar częstotliwości 10MHz do 2,6GHz Pomiar siły sygnału -45dBm do 5dBm (±5dBm) Czułość <5mV dla 27MHz-2,6GHz 10MHz Rozdzielczość 100Hz, 1kHz Generator podstawy czasu TXCO 12MHz, 0.5 ppm Maksymalna moc wej. +15dBm (50mW) Impedancja wejściowa: 50Ω Wyświetlacz 2x16 znaków, punktowy LCD Baterie wbudowane 5 ogniw R6(AA) 600mAh Czas działania 4 godziny Zasilanie zewnętrzne 9-12V Złącze ładowarki: 2,1 mm coax., plus w środku 5
