1 1 DOKUMENTACJA DO ZGŁOSZENIA NAZWA OBIEKTU BUDOWLANEGO BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW DLA DZIECI I MŁODZIEŻY JAKO MIEJSCA REKREACJI WRAZ Z OGRODZENIEM. ADRES OBIEKTU BUDOWLANEGO ZAWOJA NUMERY EWIDENCYJNE DZIAŁEK Dz. nr 2037/16 i 2025/7 INWESTOR GMINA ZAWOJA ADRES INWESTORA ZAWOJA NR 1307 NAZWA I ADRES JEDNOSTKI PROJEKTOWANIA Architekt Urszula Mazur Kraków, ul. Miodowa 5/1 FAZA DOKUMENTACJA DO ZGŁOSZENIA IMIĘ I NAZWISKO ZAKRES OPRACOWANIA PROJEKTANCI SPECJALNOŚĆ NR. UPR. BUD. DATA PODPIS mgr inż. arch. Urszula Mazur architektura arch.-bud. RP-Upr. 339/ KRAKÓW Lipiec 2013

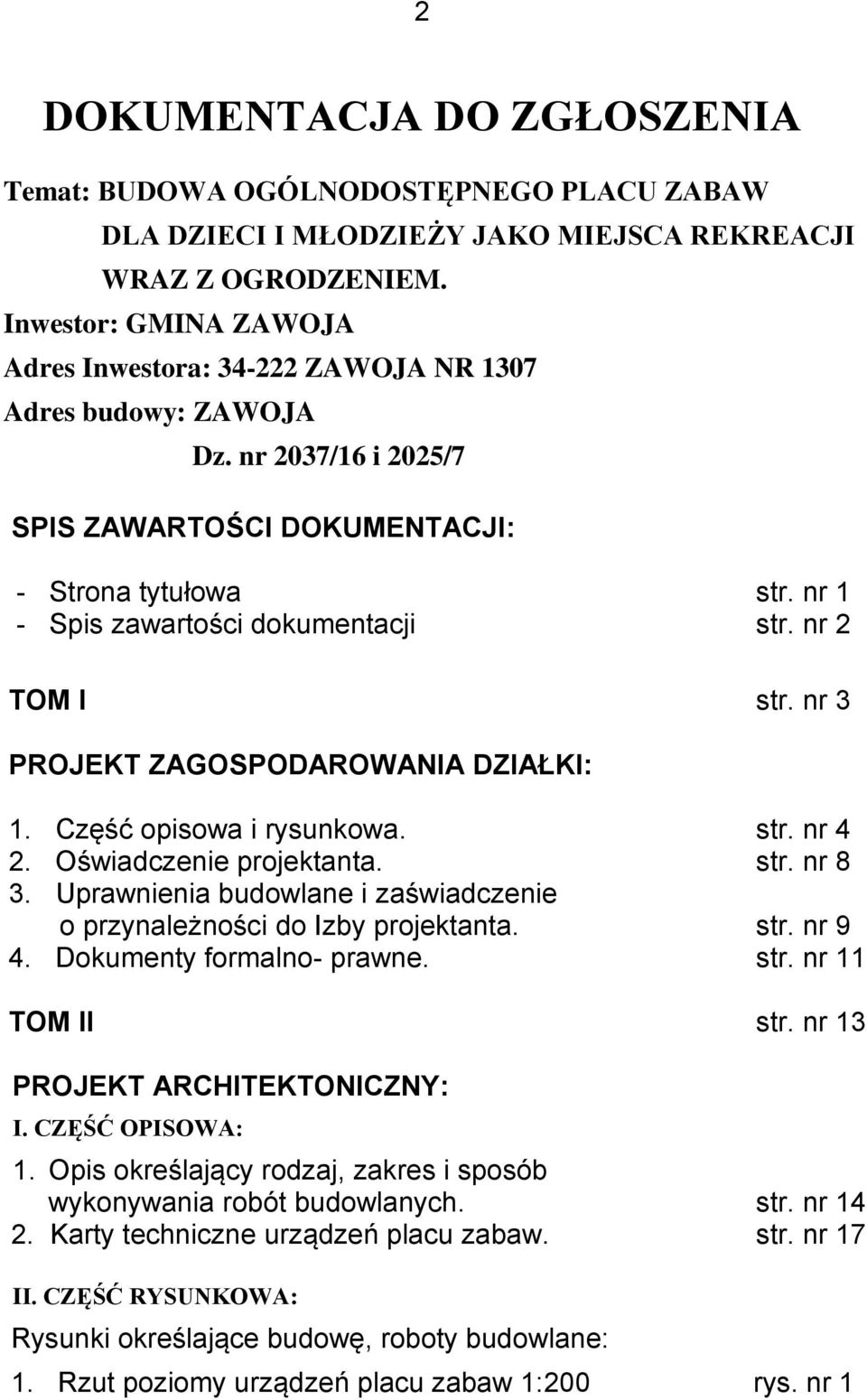

2 2 DOKUMENTACJA DO ZGŁOSZENIA Temat: BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW DLA DZIECI I MŁODZIEŻY JAKO MIEJSCA REKREACJI WRAZ Z OGRODZENIEM. Inwestor: GMINA ZAWOJA Adres Inwestora: ZAWOJA NR 1307 Adres budowy: ZAWOJA Dz. nr 2037/16 i 2025/7 SPIS ZAWARTOŚCI DOKUMENTACJI: - Strona tytułowa str. nr 1 - Spis zawartości dokumentacji str. nr 2 TOM I str. nr 3 PROJEKT ZAGOSPODAROWANIA DZIAŁKI: 1. Część opisowa i rysunkowa. str. nr 4 2. Oświadczenie projektanta. str. nr 8 3. Uprawnienia budowlane i zaświadczenie o przynależności do Izby projektanta. str. nr 9 4. Dokumenty formalno- prawne. str. nr 11 TOM II str. nr 13 PROJEKT ARCHITEKTONICZNY: I. CZĘŚĆ OPISOWA: 1. Opis określający rodzaj, zakres i sposób wykonywania robót budowlanych. str. nr Karty techniczne urządzeń placu zabaw. str. nr 17 II. CZĘŚĆ RYSUNKOWA: Rysunki określające budowę, roboty budowlane: 1. Rzut poziomy urządzeń placu zabaw 1:200 rys. nr 1

3 3 TOM I PROJEKT ZAGOSPODAROWANIA DZIAŁKI

4 PROJEKT ZAGOSPODAROWANIA DZIAŁKI: CZĘŚĆ OPISOWA 1. Przedmiot opracowania: Przedmiotem opracowania jest budowa ogólnodostępnego placu zabaw dla dzieci i młodzieży jako miejsca rekreacji wraz z ogrodzeniem. 2. Istniejący stan zagospodarowania działki: Działka przeznaczona pod budowę placu zabaw, składająca się z dwóch działek nr: 2037/16 i 2025/7 położona jest w Zawoi Centrum. Działka jest częściowo zajęta przez istniejący skatepark Przez działkę od strony południowo-wschodniej przechodzi kabel telekomunikacji t, a także przechodzą dwa kable energetyczne en. Teren działki jest płaski, obecnie pełni funkcję nieogrodzonego placu zabaw, na którym stoi parę urządzeń przeznaczonych dla dzieci. Od strony północnej, czyli od strony skateparku mamy istniejące ogrodzenie. Teren działki pokryty jest trawą. 3. Projektowane zagospodarowanie działki: 4 W miejsce istniejącego placu zabaw projektuje się nowy ogólnodostępny plac zabaw dla dzieci i młodzieży wraz z ogrodzeniem. Wejście na plac zlokalizowano od strony północno-zachodniej, będzie ono prowadziło poprzez planowany chodnik, biegnący wzdłuż ogrodzenia skateparku. Zaprojektowano furtkę wejściową w ogrodzeniu o szerokości 1.20 m, którą będzie się wchodziło na plac zabaw. Planowany chodnik wykonany z kostki brukowej, będzie dochodził do drogi gminnej, stanowiącej służebność przejazdu. Tą drogą dochodzi się do chodnika, biegnącego wzdłuż drogi gminnej, którą dojeżdża się do budynku banku oraz budynku poczty. Przed budynkiem poczty mieści się istniejący parking dla samochodów osobowych. Plac zabaw w większej części będzie pokryty trawą. Przy samym wejściu zaprojektowano fragment z kostki brukowej w kształcie półkola oraz pod częścią urządzeń zaplanowano nawierzchnię bezpieczną (zgodną z PN-EN 1177; 2009). Nawierzchnia bezpieczna może być wykonana z materiałów syntetycznych np. maty gumowe, sztuczna trawa lub z materiałów naturalnych np. piasek, kora, wióry itp. Na placu będzie się znajdowało osiem urządzeń do zabaw dla dzieci i młodzieży, siedem ławek betonowych, cztery kosze na śmieci oraz jeden regulamin placu zabaw. Rozmieszczenie urządzeń na placu zaplanowano z zachowaniem obszarów stref bezpieczeństwa wymaganych dla poszczególnych rodzajów urządzeń. Zaprojektowano ogrodzenie placu zabaw systemowe z gotowych elementów - ogrodzenie panelowe Nylofor 3D na słupach Bekafix firmy Betafence. Od strony północnej na odcinku J-A mamy istniejące ogrodzenie, a także od strony skateparku na odcinkach; A-B i B-C również jest istniejące ogrodzenie firmy Betafence. Ograniczeniem dla zaplanowania większej liczby urządzeń były przechodzące przez plac dwa kable energetyczne oraz kabel telekomunikacji. Ta wolna przestrzeń będzie wykorzystana do zabaw ruchowych dla dzieci i młodzieży.

5 5 4. Zestawienie powierzchni poszczególnych części zagospodarowania działki: Łączna powierzchnia placu zabaw m 2 Powierzchnia nawierzchni bezpiecznej m 2 Powierzchnia utwardzonego wejścia - kostka brukowa 7.07 m 2 Powierzchnia zieleni m 2 5. Dane informujące, czy działka jest wpisana do rejestru zabytków lub podlega ochronie. Działka nie podlega ochronie konserwatorskiej, ani nie jest wpisana do rejestru zabytków. 6. Dane określające wpływ eksploatacji górniczej na działkę. Nie dotyczy 7. Informacje o zagrożeniu dla środowiska. Funkcja placu zabaw, jego program użytkowy, wielkość oraz sposób jego posadowienia nie wpłyną negatywnie na istniejący drzewostan, powierzchnię ziemi, glebę oraz wody powierzchniowe i podziemne. Projektowane zagospodarowanie działki nie tworzy zagrożenia dla środowiska naturalnego oraz higieny i zdrowia użytkowników istniejących budynków. Obszar oddziaływania inwestycji obejmuje działki sąsiednie. Projektowany plac zabaw w sposób minimalizujący ma wpływ na środowisko działki i jej otoczenie, zgodnie z obowiązującymi normami i przepisami Prawa Budowlanego. 8. Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego. Nie dotyczy 9. Informacja o odprowadzeniu wód opadowych. Odprowadzenie wód opadowych z urządzeń - wody opadowe będą spływały na teren działki Inwestora bez naruszenia stosunków wodnych sąsiadujących działek. 10. Sposób zagospodarowania mas ziemnych z wykopów. Masy ziemne z wykopów zostaną częściowo zagospodarowane do ukształtowania terenu -5%, natomiast nadwyżka -95% zostanie wywieziona z działki Inwestora. Nie będzie prowadzona niwelacja terenu powodująca naruszenie stanu wody na gruncie ze szkodą dla gruntów sąsiednich oraz nie zostanie przekształcone naturalne ukształtowanie terenu. 11. Kategoria zagrożenia ludzi. 12. Kategoria geotechniczna. Nie dotyczy Inwestycję zalicza się do I kategorii geotechnicznej posadowienia wg Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. (Poz. 463). Warunki gruntowe są proste.

6 6 13. Warunki obsługi w zakresie komunikacji: - dostęp do drogi publicznej: obsługę komunikacyjną planowanej inwestycji zapewni droga gminna. 14. Wymagania dotyczące ochrony interesów osób trzecich. Realizacja przedmiotowej inwestycji nie spowoduje ograniczenia dostępu do drogi publicznej, możliwości korzystania z wody, kanalizacji, energii elektrycznej i cieplnej oraz ze środków łączności i dostępu światła dziennego do pomieszczeń przeznaczonych na pobyt ludzi. Kraków lipiec 2013r. mgr inż. arch. Urszula Mazur

7 7 Na podstawie art.20 ust.4 ustawy z dnia 7 lipca 1994 Prawo Budowlane (Dz.U. z 1994r. Nr 89 poz.414 tekst jednolity Dz.U. z 2010r. Nr 243, poz.1623) że dokumentacja do zgłoszenia: oświadczam, BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW DLA DZIECI I MŁODZIEŻY JAKO MIEJSCA REKREACJI WRAZ Z OGRODZENIEM W ZAWOI NA DZIAŁKACH nr 2037/16 i 2025/7 Kraków wykonana dla GMINY ZAWOJA z siedzibą Zawoja nr 1307, została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, jest kompletna z punktu widzenia celu, któremu ma służyć i po uzyskaniu stosownych pozwoleń może być skierowana do realizacji. Projektant: Architektura: mgr inż.arch. Urszula Mazur

8 8 DOKUMENTY FORMALNO - PRAWNE: 1. Oryginał czystej mapy syt.-wys. 1:500 str. nr 12 WYKAZ ZAŁĄCZONYCH DO PROJEKTU UZGODNIEŃ: - UZGODNIENIE Z TAURON Dystrybucja S.A. Rejon Dystrybucji Wadowice. - UZGODNIENIE Z TELEKOMUNIKACJĄ POLSKĄ S.A.

9 9 TOM II PROJEKT ARCHITEKTONICZNY

10 10 DOKUMENTACJA DO ZGŁOSZENIA Temat: BUDOWA OGÓLNODOSTĘPNEGO PLACU ZABAW DLA DZIECI I MŁODZIEŻY JAKO MIEJSCA REKREACJI WRAZ Z OGRODZENIEM. Inwestor: GMINA ZAWOJA Adres Inwestora: ZAWOJA NR 1307 Adres budowy: ZAWOJA Dz. nr 2037/16 i 2025/7 OPIS TECHNICZNY 1. OPIS OKREŚLAJĄCY RODZAJ, ZAKRES I SPOSÓB WYKONYWANIA ROBÓT BUDOWLANYCH PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest budowa ogólnodostępnego placu zabaw dla dzieci i młodzieży jako miejsca rekreacji wraz z ogrodzeniem PROJEKTOWANE URZĄDZENIA PLACU ZABAW. Na placu zaplanowano osiem urządzeń do zabaw dla dzieci i młodzieży, siedem ławek betonowych, cztery kosze na śmieci oraz jeden regulamin placu zabaw. Rozmieszczenie urządzeń na placu zaplanowano z zachowaniem obszarów stref bezpieczeństwa wymaganych dla poszczególnych rodzajów urządzeń. Wszystkie zaplanowane urządzenia z wyjątkiem zjazdu linowego pochodzą z firmy COMES Sokołowscy. Zjazd linowy pochodzi z firmy NOVUM. Wykaz urządzeń placu zabaw: 1. URZĄDZENIE LINOWE PIRAMIDA 1 szt. 2. KARUZELA TRZMIEL 1 szt. 3. HUŚTAWKA KASIA 2 AA 1szt. 4. ZESTAW REKREACYJNY TWIERDZA DWIE BASZTY 1 szt. 5.HUŚTAWKA SPRĘŻYNOWA KACZOREK 1 szt. 6. WAŻKA MODRA 1szt. 7. HUŚTAWKA SPRĘŻYNOWA KONIK 1szt.

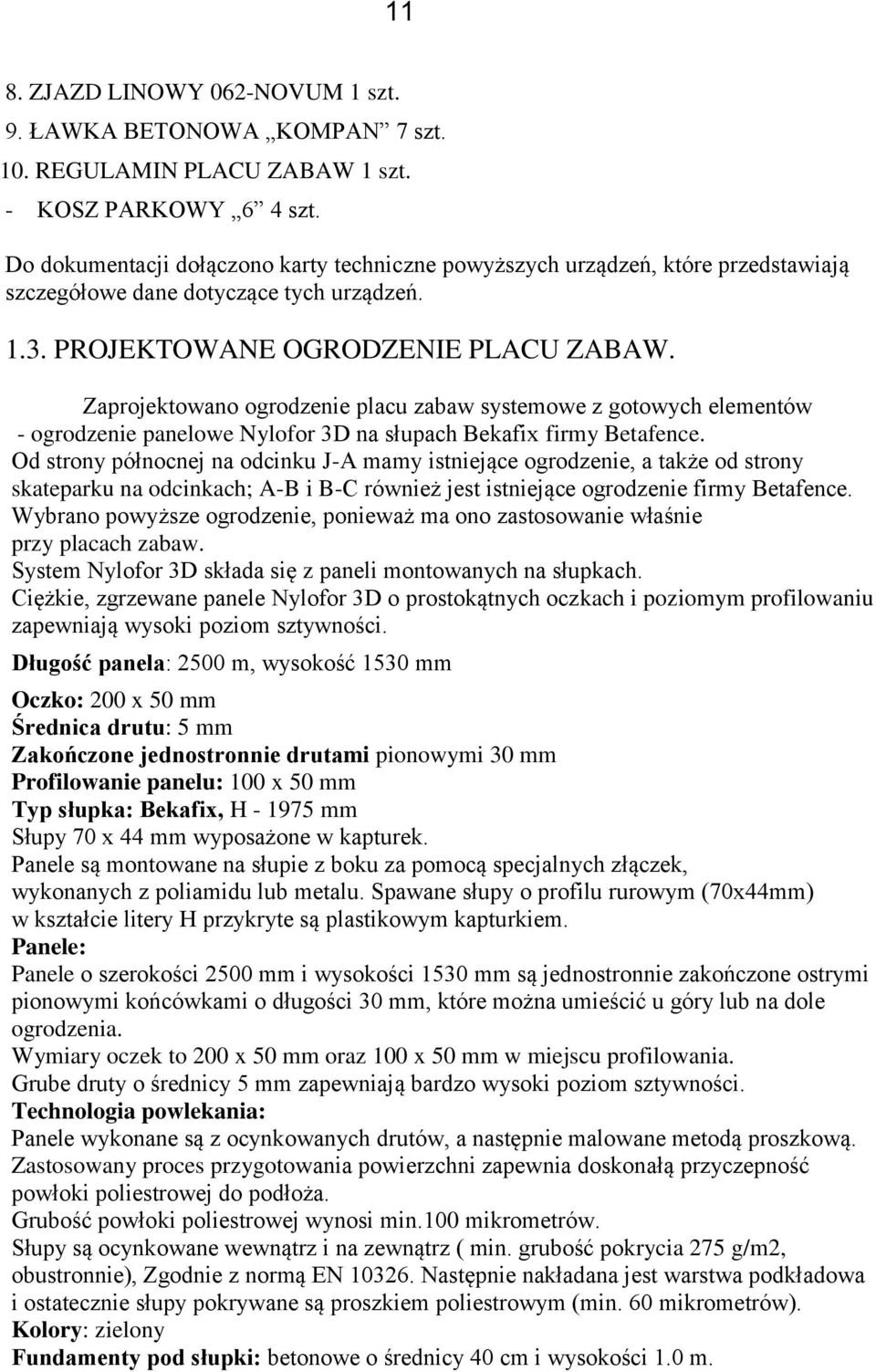

11 11 8. ZJAZD LINOWY 062-NOVUM 1 szt. 9. ŁAWKA BETONOWA KOMPAN 7 szt. 10. REGULAMIN PLACU ZABAW 1 szt. - KOSZ PARKOWY 6 4 szt. Do dokumentacji dołączono karty techniczne powyższych urządzeń, które przedstawiają szczegółowe dane dotyczące tych urządzeń PROJEKTOWANE OGRODZENIE PLACU ZABAW. Zaprojektowano ogrodzenie placu zabaw systemowe z gotowych elementów - ogrodzenie panelowe Nylofor 3D na słupach Bekafix firmy Betafence. Od strony północnej na odcinku J-A mamy istniejące ogrodzenie, a także od strony skateparku na odcinkach; A-B i B-C również jest istniejące ogrodzenie firmy Betafence. Wybrano powyższe ogrodzenie, ponieważ ma ono zastosowanie właśnie przy placach zabaw. System Nylofor 3D składa się z paneli montowanych na słupkach. Ciężkie, zgrzewane panele Nylofor 3D o prostokątnych oczkach i poziomym profilowaniu zapewniają wysoki poziom sztywności. Długość panela: 2500 m, wysokość 1530 mm Oczko: 200 x 50 mm Średnica drutu: 5 mm Zakończone jednostronnie drutami pionowymi 30 mm Profilowanie panelu: 100 x 50 mm Typ słupka: Bekafix, H mm Słupy 70 x 44 mm wyposażone w kapturek. Panele są montowane na słupie z boku za pomocą specjalnych złączek, wykonanych z poliamidu lub metalu. Spawane słupy o profilu rurowym (70x44mm) w kształcie litery H przykryte są plastikowym kapturkiem. Panele: Panele o szerokości 2500 mm i wysokości 1530 mm są jednostronnie zakończone ostrymi pionowymi końcówkami o długości 30 mm, które można umieścić u góry lub na dole ogrodzenia. Wymiary oczek to 200 x 50 mm oraz 100 x 50 mm w miejscu profilowania. Grube druty o średnicy 5 mm zapewniają bardzo wysoki poziom sztywności. Technologia powlekania: Panele wykonane są z ocynkowanych drutów, a następnie malowane metodą proszkową. Zastosowany proces przygotowania powierzchni zapewnia doskonałą przyczepność powłoki poliestrowej do podłoża. Grubość powłoki poliestrowej wynosi min.100 mikrometrów. Słupy są ocynkowane wewnątrz i na zewnątrz ( min. grubość pokrycia 275 g/m2, obustronnie), Zgodnie z normą EN Następnie nakładana jest warstwa podkładowa i ostatecznie słupy pokrywane są proszkiem poliestrowym (min. 60 mikrometrów). Kolory: zielony Fundamenty pod słupki: betonowe o średnicy 40 cm i wysokości 1.0 m.

12 12 1. Nylofor 3D na słupach Bekafix - ogrodzenie panelowe. Wybrane parametry panela: pręt 5.00 mm, oczko 20x5cm. Zestawienie materiału dla ogrodzenia placu zabaw Lp. Odcinek Długość odcinka w m Długość odcinka w m po zaokrągleniu do 2,5 m (długość modułu) Panel Nylofor 3D H 1530 L 2500 mm Ilość elementów systemu Słup Bekafix H 1975 mm Złączki metalowe Bekafix 1 C - D 14,52 15, D - E 27,00 27, E - F 13,15 15, F - G 3,67 5, G - H 5,91 7, H - I 20,28 22, I - J 1,50 2, Ilość materiału ogółem Uwaga: można wykorzystać pozostałości po cięciu modułów na odcinkach D-E (do odcinka H-I) oraz G-H (do odcinka F-G) co pozwoli na zmniejszenie ilości przęseł do 36. Furtka Egidia 3D H 1530 L 1200 mm (komplet: skrzydło, słupy, zawiasy, zamek, klucze) zgodnie z zapotrzebowaniem - 1 szt. UWAGA! WSZYSTKIE ROBOTY WINNY BYĆ WYKONYWANE POD NADZOREM UPRAWNIONEGO KIEROWNIKA BUDOWY! Kraków lipiec 2013 r. mgr inż. arch. Urszula Mazur

13 13 KARTY TECHNICZNE URZĄDZEŃ PLACU ZABAW
